NÁVOD NA OBSLUHU AR-121 Orava

FM autorádio s MP3/WMA prehrávačom

Orava

Đakujeme, za prejavenú dôveru kúpou nášho výrobku. Prečítajte si prosím pozorne tento návod na použitie a uschovajte ho pre d'alšie použitie.

Montáž

• Pred definitívnou montážou zariadenia dočasne pripojte všetky káble a skontrolujte, či zariadenie pracuje normálne. Potom pred montážou vyberte predný panel.
• Zariadenie bezpečne namontujete len pomocou dodávaných súčastí.
• Za účelom bližších informácií ohľadom potreby úprav vozidla kontaktujte predajcu vozidla.
• Miesto montáže zvolte tak, aby zariadenie neprekážalo v riadení vozidla alebo vodičovi.
• Maximálny uhol montáže by nemal prekročit 60 stupňov.
• Nemontujte zariadenie na miesta, ktoré sú vystavené vysokým teplotám ako napr. priamemu slnečnému svetlu alebo horúcemu vzduchu, prachu, špine alebo nadmerným vibráciám.

Zariadenie je možné namontovať vsadením do konzoly (predná montáž DIN), alebo upevnením skrutkami využitím otvorov na bočných stranách zariadenia (zadná montáž DIN). Podrobnosti o montáži pozrite na obr. A, B a C.

Predná montáž DIN (spôsob A)

1. Palubná doska

1 182 53

2 2. Konzola

Na zadnú stranu zariadenia naskrutkujte závitovú skrutku a nasuňte na ňu gumové puzdro.

1. Zariadenie zasuňte do konzoly, aby zacvaklo.

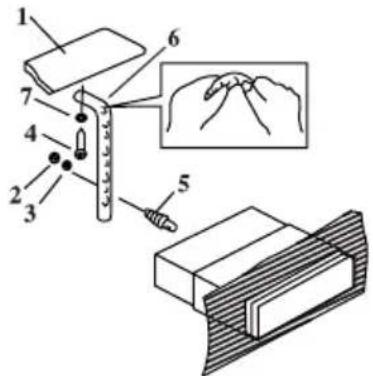

Zadná montáž DIN (spôsob B)

1. Palubná doska
2. Matica
3. Pružná podložka
4. Samorezná skrutka pre zaskrutkovanie do vnútornej časti palubnej dosky
5. Závitová skrutka
6. Kovový držiak

Ak je to potrebné, držiak ohnite.

Demontáž zariadenia

a. Toto zariadenie je určené pre prevádzku s jednosmerným napätím 12 V s uzemneným záporným pólom.
b. Dávajte pozor, aby ste nepricvikli žiadne káble pod skrutku, alebo medzi akékol'vek pohyblivé časti (napríklad kol'ajničky sedadiel).
c. Pred vykonaním zapojení vypnite zapal'ovanie, aby nedošlo ku skratu.
d. Najskôr do zariadenia zapojte prepojovacie káble a reproduktory, až potom ho pripojte ku konektoru napájania.
e. Všetky uzemňovacie káble pripojte na spoločné uzemňovacie miesto.
f. Ak vozidlo nie je vybavené konektorom ISO, zakúpte si ho.

Poznámky

• Na poškodenie zariadenia vplyvom nesprávného zapojenia sa nevztahuje záruka.
• Zariadenie nemusí byť vybavené štandardným ISO konektorom. V takomto prípade zapojte zariadenie podľa časti o pripojení bez ISO konektora.

Výstraha!

Konektor nesmiete skratovať. Zariadenie má samostatný zosilňovací výstup. Ak vlastníte len 2 reproduktory, nespájajte výstupy, ale zvolťe si výstup pre predné alebo zadné reproduktory. Červený kábel pripojte ku zapaľovaniu (klůčik v polohe ACC), aby nedochádzalo k vybíjaniu batérie, ked automobil nepoužívate.

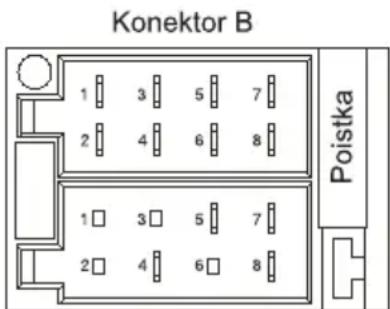

Schéma zapojenia ISO konektora

Konektor B 1 3 5 7 2 4 6 8 1 3 5 7 2 4 6 8 Poistka

Konektor A

Pozície so zápornou polaritou 2, 4, 6 a 8 na konektore sú určené na negatívnu polaritu. Pozície 1, 2, 3 a 6 na konektore A nie sú zapojené.

Pripojenie riadiacich káblov a externých zariadení

Pripojenie riadiacich káblov

Kábel pre pripojenie k ovládaniu elektrickej výsuvnej antény

Ak máte v aute elektrickú výsuvnú anténu, môžete k nej pripojiť modrý kábel (A5). Ak zapnete autorádio (zapaľovanie), elektrická výsuvná anténa sa automaticky vysunie a po vypnutí autorádia (zapaľovania) sa zase zasunie.

Do RCA konektorov môžete pripojiť koncový zosilňovač. Konektory sú umiestnené na zadnej časti autorádia.

Audio vstup (minikonektor AUX IN)

Do minikonektora AUX IN na prednom paneli zariadenia môžete pripojit výstupný audio konektor z externého zariadenia (mobilný telefón, prenosný audio prehrávač a pod.).

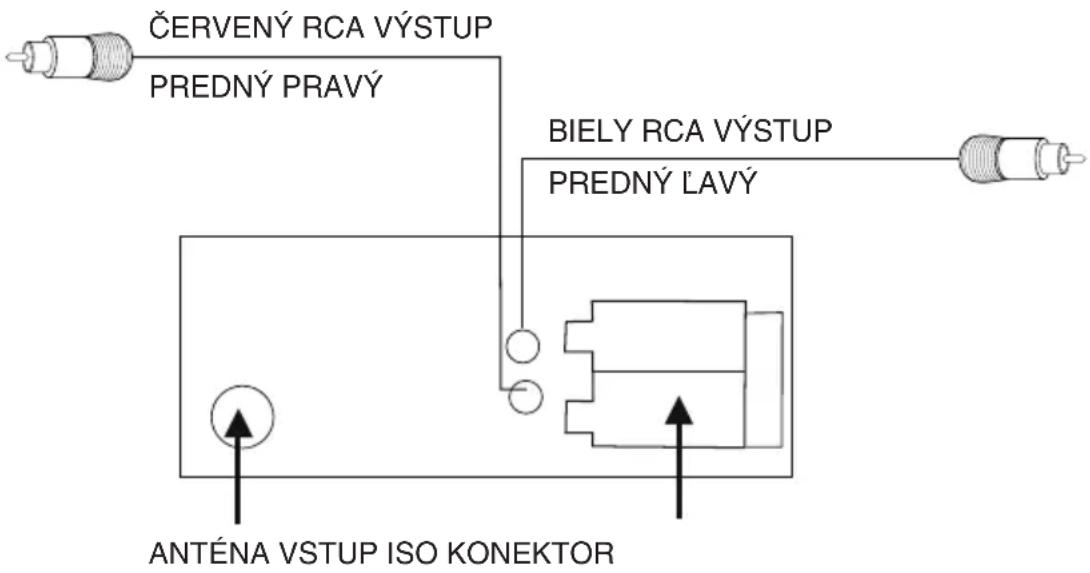

ČERVENÝ RCA VÝSTUP PREDNÝ PRAVÝ BIELY RCA VÝSTUP PREDNÝ LAVÝ ANTÉNA VSTUP ISO KONEKTOR

Popis častí

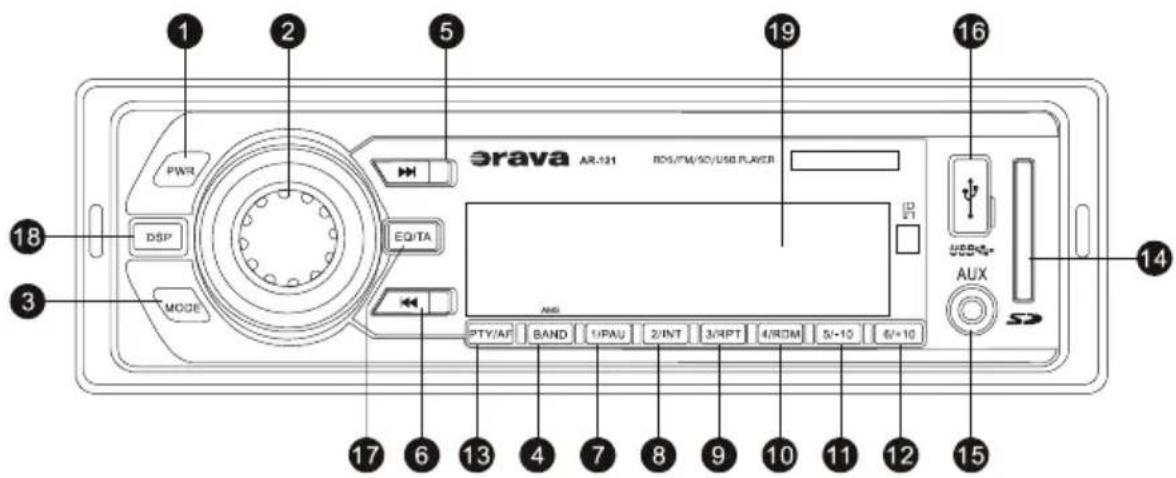

Predný panel

1 2 5 19 16 18 3 PWR DSP MODE EQ/TA AR PTY/AF BAND 1/PAU 2/INT 3/RPT 4/ROM 5/-10 6/-10 17 6 13 4 7 8 9 10 11 12 15 AR:121 ROS/PM/SC/USB PLAYER AUX

1. Tlačidlo PWR (zapnutie/vypnutie)
2. Otočný ovládač VOL (SEL) - otáčanie/stláčanie

1. Indikátor režimu ekvalizéra
2. Indikátor funkcií RDS (AF, TA, TP)
3. Indikátor čísla predvolby
4. Indikátor pripojenia SD/MMC pamätovej karty - bliká
5. Displej pre hlavné a časové nformácie
   Zobrazovanie prehrávacieho času, frekvencie, hodín atd.
6. Indikátor STEREO
7. Indikátor pripojenia USB zariadenia - bliká

Upozornenie:

Displej sa môže od obrázku odlišovať.

1. ⏻ (zapnutie/vypnutie)

2. MODE (prepínanie zdroja signálu)

3. ☐ (vypnutie zvuku)

4. BND (prepínanie frekvencií)

5. SEL (

6. ◀◀◀ (posuv vzad/ladenie vzad)

▶▶▶ (posuv vpred/ladenie vpred)

1. EQ (nastavenie ekvalizéra a zvuku)

2. VOL-/+

Systém je možné obsluhovať dodávaným dial’kovým ovládaním. Do dial’kového ovládania vložte okrúhlu batériu (CR2025, 3 V) podľa správnej polarity + a -. Ked používate dial’kové ovládanie, smerujte ho na senzor pre príjem signálov z dial’kového ovládania na autorádiu.

Poznámky

• Nenechávajte dial'kové ovládanie na vel'mi teplých alebo vlhkých miestach.
• Dbajte na to, aby sa do dialkového ovládania nedostal žiadny predmet, najmä počas výmeny batérií.
• Neumiestňujte zariadenie tak, aby bol senzor dial'kového ovládania vystavený priamemu slnečnému svetlu, alebo svetlu zo svietidiel. V opačnom prípade môže dochádzať k funkčným poruchám pri ovládaní pomocou dial'kového ovládania.
• Ak nebudete dial'kové ovládanie používať počas dlhšej doby, vyberte batérie, aby ste predišli možnému vytečeniu obsahu batérií a následnej korózii.
• Ak je batéria už vložená do dialkového ovládača výrobcom, vyberte blokovaciu fóliu z priestoru pre batériu.

Upozornenie

Usporiadanie ovládacích prvkov na dialkovom ovládaní sa môže mierne odlišovať od uvedeného obrázka.

Príprava na prehrávanie

Tieto informácie sú popísané pri používaní ovládacích prvkov na zariadení!

Zariadenie je možné obsluhovať aj dodávaným dial’kovým ovládaním, ovládanie je rovnaké alebo veľmi podobné ako pri používaní prvkov na zariadení.

Zapnutie/Vypnutie zariadenia

Zapnutie

Stlačte tlačidlo Zapnutie/Vypnutie (1) na prednom paneli.

Zariadenie sa zapne do režimu, ktorý bol aktivny pri vypnutí zariadenia.

Vypnutie

Ak chcete nastavit hlasitosť, otáčajte otočný ovládač na prednom paneli (2).

Ak chcete sprístupniť režim nastavení zvuku, stlačajte otočný ovládač (2) na prednom paneli.

Režim sa prepína v poradí:

Basy (BASS) - Výšky (TREB) - Vyváženie l'avé/pravé (BAL) - Vyváženie predné/ zadné (FAD).

Dostupné zdroje sú: RADIO (Rádio), MP3, (pamătové médiá, len ak je pripojené USB pamătové zariadenie do USB konektora alebo SD/MMC karta zasunutá do slotu pre SD/MMC kartu), a AUX IN.

Upozornenie

Nastavovanie zvuku a funkcií autorádia

Tlačidlo pre výber funkcie/potvrdenie (2)

Stláčaním ovládača (2) vyberáte zvukové funkcie. Po zvolení príslušnej funkcie nastavte jej úroveň týmto ovládačom hlasitosti do 5 sekúnd. V opačnom prípade sa obnoví režim nastavovania hlasitosti.

Funkcie sa prepínajú nasledovne: Hlasitosť (VOL) - Basy (BASS) - Výšky (TREB) - Vyváženie l'avé/pravé (BAL) - Vyváženie predné/zadné (Fader) (FAD) - Hlasitosť. Funkcia ekvalizéra musí byť vypnutá.

Basy (BASS):

Opakovaným stláčaním ovládača/tlačidla hlasitosti/funkcií (2) zvolte funkciu nastavovania vyváženia medzi l'avými a pravými reproduktormi (BAL) a potom jeho otáčaním nastavte želanú úroveň vyváženia od úplne vpravo do úplne vl'avo.

Vyváženie predné/zadné (FAD):

Opakovaným stláčaním ovládača/tlačidla hlasitosti/funkcií (2) zvol'te funkciu nastavovania vyváženia medzi prednými a zadnými reproduktormi (FAD) a potom jeho otáčaním nastavte želanú úroveň vyváženia od úplne vzadu do úplne vpredu.

Stred zodpovedá vyváženiu medzi prednými a zadnými reproduktormi.

Nastavenie predvol'by ekvalizéra

Otočný ovládač (2)

Opakovaným stláčaním ovládača (2) aktivujete alebo vypne režim ekvalizéra (EQ).

Otáčaním ovládača zvolte niektorú z predvolieb ekvalizéra, podľa toho, aký zvuk vám vyhovuje.

Zvýraznenie zvuku

Otočný ovládač (2)

Zvýraznia sa nízke aj vysoké frekvencie zvuku, także bude zvuk dynamický.

Opakovaným stláčaním ovládača (2) aktivujete režim aktivovania alebo zrušenia lokálneho vysielača. Nastavenie vykonáte otáčaním ovládača (2).

Nastavenie zvuku (STEREO/MONO)

Opakovaným stláčaním ovládača (2) aktivujete nastavenie zvuku STEREO/MONO.

Nastavenie alternatývnej frekvencie AF

Otočný ovládač (2)

Opakovaným stláčaním ovládača (2) aktivujete režim alternatívnej frekvencie AF. Nastavenie ON/OFF, vykonáte otáčaním ovládača (2). Funkcia alternatívnych frekvencií (AF) automaticky vyberie a naladí frekvenciu práve počúvanej stanice s najsilnejším signálom v sieti staníc v danej oblasti.

Nastavenie regionu

Opakovaným stláčaním ovládača (2) aktivujete alebo vypnete váš region. Nastavenie ON/OFF, vykonáte otáčaním ovládača (2).

Nastavenie dopravného spravodajstva TA

Otočný ovládač (2)

Opakovaným stláčaním ovládača (2) aktivujete alebo vypnete funkciu režim alternatívnej frekvencie AF. Aktivácia funkcie Traffic Announcement (TA) zabezpečí automatické naladenie FM stanice, ktorá práve vysiela dopravné spravodajstvo. Nastavenie ON/OFF, vykonáte otáčaním ovládača (2).

Nastavenie hlasitosti pre TA

Opakovaným stláčaním ovládača (2) aktivujete funkciu TA/VOL, ktorou zvolíte hlasitosť pri dopravnom spravodajstve. Nastavenie ON/OFF, vykonáte otáčaním ovládača (2).

Nastavenie funkcie vyhl'adávania iných sieti EON

Otočný ovládač (2)

Opakovaným stláčaním ovládača (2) aktivujete alebo vypnete funkciu vyhladávania iných sieti, alebo frekvencií ktoré vysielajú dopravné spravodajstvo. Nastavenie ON/OFF, vykonáte otáčaním ovládača (2).

Nastavenie a zobrazenie času

Tlačidlo DSP (18)

Funkcia zobrazenia času funguje po nastavení hodín.

Nastavenie času

Bliká indikácia hodín, stláčaním 🖌◀/▶▶ na DO alebo stláčanim tlačidla 5 a 6 na zariadení nastavte želanú hodinu a stlačením DSP na zariadení prepnite na blikanie indikácie minút.

Bliká indikácia minút, stláčaním I◀◀/▶▶I na DO alebo stláčanim tlačidla 5 a 6 na zariadení nastavte minúty. Ďalším a stlačením a pridržaním tlačidla DSP na zariadení vypnite režim nastavenia hodín.

Presný čas sa nastvaví automaticky ak naladená rádiová stanica vysiela informácie o čase.

Ovládanie tunera

Stláčajte MODE (3) na prednom paneli alebo na DO, kým sa nezvolí ako zdroj vstupného signálu rádio.

Výber rozhlasového pásma

Automatické naladenie a uloženie všetkých dostupných staníc

Po zatlačení a pridržaní tlačidla BAND (AMS) na prednom paneli na viac než 1 sekundu sa spustí automatické ladenie a ukladanie staníc do pamäte. DO pamäte zariadenia sa uložia všetky dostupné stanice. Po uložení všetkých staníc sa ladenie zastaví a navolí sa prvá uložená stanica

Ladenie v jeho priebehu zastavíte opätovným stlačením tlačidla BAND (AMS).

Novo naladené stanice prepíšu predtým uložené stanice!

Automatické ladenie

Krátkym stlačením tlačidla pre posuv vpred ▶▶I/vzad I◀◀ na prednom paneli alebo na DO spustíte automatické ladenie v príslušnom smere.

Manuálne ladenie

Zatlačením a pridržaním tlačidla pre posuv vpred ▶▶I/vzad I◀◀ na prednom paneli alebo na DO (na viac než 1 sekundu) sa zapne režim manuálneho ladenia. Potom krátkym stláčaním tlačidla pre posuv vpred/vzad na prednom paneli alebo na DO ladíte manuálne. Ak sa tlačidla nedotknete cca 2 sekundy, obnoví sa režim automatického ladenia. Po stlačení ▶▶I alebo

pokračujte v automatickom vyhl'adávaní.

Poznámky:

Novo naladené stanice prepíšu predtým uložené stanice!

V každom pásme je možné uložit 6 staníc (P1 - P6).

Predvolbám P1 - P6 zodpovedajú na DO číselné tlačidlá 1 - 6.

Vyvolanie uložených staníc/ukladanie staníc

Tlačidlá predvolieb (1-6)/tlačidlá ovládania prehrávania

1. Krátkym stlačením príslušného tlačidla vyvoláte uloženú predvol'bu.

2. Dlhým zatlačením príslušného tlačidla (na viac než 1 sekundu) po naladení stanice uložíte naladenú stanicu pod stlačené tlačidlo.

Ovládanie prehrávania a parametre súborov

Prehrávanie súborov MP3/WMA

Súbory MP3 a WMA (Windows Media Audio) sú digitálne audio súbory, ktoré sú v porovnaní s bežným audio CD súborom komprimované za účelom úspory kapacity.

Toto zariadenie dokáže prehrávať MP3/WMA súbory priamo z kompatibilných památových médií. Prehrávanie môžete ovládať tlačidlami na zariadení (alebo na dodávanom DO).

V závislosti od druhu média a spôsobu záznamu sa niektoré súbory nemusia dať prehrat', prípadne môže prehrávanie preskakovať.

Zariadenie je kompatibilné s formátmi MP3/WMA.

Poznámky k prehrávaniu MP3/WMA súborov

Zariadenie dokáže prehrávať súbory MP3 (MPEG1, 2, 2.5 Audio Layer 3). Existujú však určité obmedzenia. Pri ukladaní súborov MP3/WMA na pamäťové médium dodržujte nasledovné:

Pri prehrávaní existujú nasledovné obmedzenia:

Maximálny počet vnorených priečinkov: 8

Maximálny počet súborov na médiu: 999

Maximálny počet priečinkov na médiu: 255

Súbory MP3/WMA, pri których nie sú dodržané vyššie uvedené podmienky sa nemusia správne prehrávať.

Kódovanie súborov MP3/WMA a nastavenia pri komprimácii

Pri komprimovaní súborov MP3 dodržujte nasledovné:

Dátový tok: 32- 320 kb/s

Vzorkovacia frekvencia : 32 - 44,1 - 48 kHz (WMA) 16 - 22,05,24 - 32 - 44,1 - 48kHz (MP3)

Ukladanie súborov na médium

Ak vložíte médium len so súbormi MP3/WMA, zariadenie načita všetky dáta. Ak médium obsahuje mnoho priečinkov alebo iných súborov než MP3/WMA, prehrávanie súborov MP3/WMA bude prerušované, načitavanie súborov môže trvať dlho a nemusí byť plynulé. Pri pripojení takýchto médií môže byť reprodukovaný hlasný hluk a môže tiež dôjst’ k poškodeniu reproduktorov. Nepripájajte k zariadeniu médiá s inými súbormi, než sú súbory MP3/WMA, pričom budú mať príponu MP3/WMA, ani s inými, než MP3/WMA súbormi.

Dátové toky

Zariadenie je kompatibilné s dátovými tokmi 32 - 320 kb/s.

Všeobecné operácie

Prepínanie skladieb vpred/vzad

Tlačidlá I◀◀/▶▶I na prednom paneli alebo na DO

V normálnom režime pri krátkom stlačení tlačidiel ◀◀◀/▶▶▶ na prednom paneli alebo DO počas prehrávania vykonáte výber skladby pre prehrávanie.

V normálnom režime pri zatlačení a pridržaní tlačidiel ◀◀◀/▶▶▶ na prednom paneli alebo DO počas prehrávania vykonáte posuv v prehrávanej skladbe. Normálne prehrávanie obnovíte uvolnením tlačidla ◀◀◀, alebo ▶▶▶.

Prehrávanie/Pozastavenie

Tlačidlo prehrávanie/pozastavenie ▶II (7)

Stlačením tohto tlačidla na prednom paneli alebo DO spustíte/pozastavíte prehrávanie. Ak prehrávanie pozastavíte, opätovným stlačením prehrávanie obnovíte.

Prehrávanie v náhodnom poradí

Tlačidlo náhodného prehrávania (INT) (8)

Opakované prehrávanie

Tlačidlo opakovania (RPT) (9)

Stlačaním tohto tlačidla na prednom paneli aktivujete opakované prehrávanie aktuálnej skladby alebo všetkých skladieb na akutálnom médiu. Režim zrušíte d'alším stlačením tohto tlačidla.

Navigácia medzi skladbami a albumami

Požadovanú skladbu/album je možné zvolit pomocou zariadenia alebo pomocou dialkového ovládania:

Vyhl'adávanie súboru prepínaním medzi nimi (11, 12)

Želaný súbor (skladbu) môžete rýchlejšie zvolit’ stláčaním tlačidiel +10/-10 na prednom paneli počas prehrávania skladby.

Stláčaním tlačidiel prepnete o 10 súborov vpred alebo o 10 súborov vzad vzhľadom na aktuálnu skladbu.

Prehrávanie súborov z USB jednotky

Zariadenie vdaka USB konektoru dokáže prehrávať aj súbory z USB pamäťovej jednotky alebo USB zariadenia.

Kompatibilita

Z dôvodu rýchlo sa meniacich technológií nemusí byť zariadenie kompatibilné so všetkými USB jednotkami, obzvlášť s USB jednotkami vyžadujúcimi inštaláciu ovládača. Používajte len USB jednotky kompatibilné s týmto zariadením.

Upozornenie

Ak so zariadením používate prenosný USB prehrávač vo forme pamäťovej USB jednotky, musí byť USB prehrávač zapnutý.

Zasunutie USB jednotky

Do USB konektora zapojte kompatibilné USB pamätové zariadenie.

Vysunutie USB jednotky

Jemne pritlačte predný panel prstom a druhou rukou vytiahnite USB jednotku.

Prehrávanie

1. USB konektor môže byť vybavený krytom. Ak je USB konektor vybavený krytom, kryt potiahnutím uvolnite.
   USB konektor sa sprístupní.
2. USB jednotku správne a úplne zasuňte do konektora. Na displeji sa zobrazí zobrazenie pre USB režim a začne sa načítavanie súborov z jednotky.

Poznámka:

Sprístupnenie a načítanie súborov z USB jednotky môže v závislosti od USB jednotky a počtu súborov na nej uložených trvať určitý čas.

1. Po správnom zasunutí USB jednotky sa zariadenie ihned automaticky prepne do režimu USB bez ohľadu na práve zvolený režim.

2. Ak chcete USB režim a prehrávanie vypnút, s citom vytiahnite USB jednotku zo zariadenia. Po odpojení USB jednotky sa zariadenie automaticky prepne do režimu rádia.

1. Spôsob prehrávanie súborov z USB jednotky je identický ako pri popise o všeobecných operáciách pre prehrávanie súborov.

2. Po odpojení USB jednotky vždy zakryte USB konektor plastovým krytom, aby nedochádzalo k znečisteniu a poškodeniu konektora.

VÝSTRAHA

1) Nikdy nenechávajte v zariadení zasunutú USB jednotku, ak nechávate automobil dlhší čas zaparkovaný. Môžete trvale poškodit' zariadenie aj USB jednotku.
2) Na USB jednotku náhodne ani úmyselne nenarážajte. Môžete trvale poškodiť zariadenie aj USB jednotku.
3) USB jednotku vyt'ahujte zo zariadenia s citom. Ak tak vykonáte nasilu, môžete trvale poškodit zariadenie aj USB jednotku.
4) K zariadeniu sa nikdy nepokúšajte pripojit' USB jednotku, ktorá je nadmerne vel'ká alebo má vel'kú hmotnosť (HDD so vstavaným USB konektorom a pod). Pri takýchto jednotkách nemusí byť možné normálne fungovanie, pretože príliš zaťažíte predný panel. Navyše môžete trvale poškodiť zariadenie aj USB jednotku. Ovládacie prvky na prednom paneli tiež nemusia byť vol'ne dostupné.

USB špecifikácie

USB 1.1, 2.0

Dátový tok: Viac než 320 kB/s. Formát: FAT12/FAT16/FAT 32. Formát NTFS nemusí byť podporovaný!

RDS funkcie

Tlačidlo AF

Stlačením a pridržaním tlačidla AF aktivujete/deaktivujete režim AF. Funkcia alternativnych frekvencií (AF) automaticky vyberie a naladí frekvenciu práve počúvanej stanice s najsilnejším signálom v sieti staníc v danej oblasti. Ked' je funkcia AF aktivovaná, počas preladovania stanice s kvalitnejším signálom môže byť zvuk rušený. Ak vás to obťažuje, prípadne opúšťate oblasť s dosahom vysielania regionálneho programu, vypnite funkciu AF.

Tlačidlo TA

Stlačením a pridržaním tlačidla TA aktivujete/deaktivujete režim TA. Aktivácia funkcie Traffic Announcement (TA) zabezpečí automatické naladenie FM stanice, ktorá práve vysiela dopravné spravodajstvo. Tieto nastavenia fungujú bez ohľadu na aktuálny zdroj zvuku. Po ukončení dopravných správ sa zariadenie prepne spät na pôvodný zdroj zvuku.

Tlačidlá PTY

Stlačením tlačidla PTY aktivujete režim PTY. Musíte zvolit požadovaný typ programu (PTY). Po zvolení PTY je potrebné spustit ladenie želaného typu programu. Zariadenie začne vyhládávať typ zvoleného programu. Ak žiadna stanica nevysiela zvolený typ programu, zariadenie sa prepne do predchádzajúceho režimu. PTY je kód pre typ programu, ktorý môže daná stanica vysielat spolu so signálom. K dispozícii je viac typov programov (POP, NEWS). Ak zadáte nejaký typ programu, zariadenie naladí stanicu vysielajúcu daný typ programu.

Prehrávanie súborov z pamät'ovej karty SD/MMC

Zariadenie vďaka slotu pre pamäťové karty SD/MMC dokáže prehrávať aj súbory z takýchto kariet.

Kompatibilita

Z dôvodu rýchlo sa meniacich technológií nemusí byť zariadenie kompatibilné so všetkými typmi SD/SDHC/MMC kariet, obzvlášť s kartami vyžadujúcimi inštaláciu ovládača. Používajte len karty SD/SDHC/MMC kompatibilné s týmto zariadením.

Zasunutie SD/MMC karty

Do slotu zasuňte kompatibilnú SD/MMC pamäťovú kartu.

Kartu orientujte správnym spôsobom. Kontaktmi ku konektoru USB a zatlačte až na doraz.

Vysunutie SD/MMC karty

Jemne pritlačte predný panel prstom a druhou rukou jemne zatlačte na kartu.

Ked' sa karta povysunie, vytiahnite ju zo slotu.

Prehrávanie

1. Kartu správne a úplne zasuňte do slotu tak, aby zacvakla.

2. Začne sa načítavanie súborov z karty. Po správnom zasunutí karty sa zariadenie ihned automaticky prepne do režimu prehrávania z karty SD/MMC bez ohľadu na práve zvolený režim.

Poznámka:

Sprístupnenie a načítanie súborov z karty môže v závislosti od karty a množstva súborov na nej uložených trvať určitý čas.

1. Ak chcete režim prehrávania z karty vypnúť, s citom vytiahnite kartu tak, že na ňu jemne zatlačíte. Ked' sa karta povysunie, vytiahnite ju zo slotu. Po vybratí karty sa zariadenie automaticky prepne do režimu rádia.

Prípadne je možné požadovaný režim zvolit stláčaním tlačidla MODE (a to aj vtedy, keď je v slote vsunutá karta).

1. Spôsob prehrávanie súborov z karty je identický ako pri popise o všeobecných operáciách pre prehrávanie súborov.

2. Po vybratí karty zo slotu vždy zakryte slot pre SD/MMC kartu plastovým krytom, aby nedochádzalo k znečisteniu a poškodeniu slotu pre SD/MMC kartu.

VÝSTRAHA

1) Na kartu náhodne ani úmyselne nenarážajte, neohýnajte ju, ani ju neprelamujte. Môžete trvale poškodiť zariadenie aj kartu.
2) Kartu vyťahujte zo slotu s citom. Ak tak vykonáte nasilu, môžete trvale poškodit zariadenie aj kartu.
3) Kartu vždy zasúvajte správnym spôsobom a smerom. Nesprávnym násilným vložením môžete trvale poškodit' zariadenie aj kartu.

Iné možnosti prehrávania

Prehrávanie z pripojeného externého audio zariadenia (AUX)

Aktivovanie zdroja vstupného signálu AUX IN:

Stláčajte MODE na prednom paneli alebo na DO, kým sa neaktivuje zdroj signálu AUX IN (AUX). Tento zdroj sa aktivuje, len ak je do vstupného minikonektora na prednom paneli zariadenia pripojené kompatibilné externé audio zariadenie.

Frekvenčný rozsah 20 – 20 000 Hz

Počet kanálov 2 stereo kanály (predné + zadné)

Odstup signál-šum Viac ako 60 dB

Audio

Výstupný výkon 4 x 25 W

Zaťažovacia impedancia 4 - 8 Ohm

Frekvenčný rozsah 20 – 20 000 Hz

Konektory 1x vstupný audio minikonektor

Tuner

Pásmo FM

Ladiaci rozsah 87,5 – 108,0 MHz

Medzifrekvencia 10,7 MHz

Citlivost Menej ako 9 dB pri odstupe signál-šum 30 dB

Oddelenie kanálov Viac ako 35 dB

Odstup signál-šum Viac ako 50 dB

Skreslenie 1,5%

Všeobecne

Prevádzková teplota -10°C až +60°C

Skladovacia teplota - 30°C až +80°C

Prevádzková vlhkosť 45% až 80% RV

Napájanie DC 12 V (z autobatérie)

Polarita Uzemnený záporný pól (-)

Prevádzkové napätie DC 10,8 - 16 V (z autobatérie)

Max. prúdová záťaž 10 A

Impedancia reproduktorov 4 - 8 Ohm

Výkon 4 x 25 W

Rozmery (Š x V x H) 188 x 58 x 176 mm

Hmotnost 0,67 kg

Právo na zmeny vyhradené!

Riešenie problémov

Nasledujúci prehl'ad pomôže nájsť príčinu problému, ktorý sa môže vyskytnúť pri používaní zariadenia.

Než začnete vykonávať odporúčané úkony, skontrolujte správnosť prepojení a ovládania.

Všeobecne

Ovládacie prvky nepracujú.

Skontrolujte zapojenia.

Nepočuť zvuk.

Nastavte hlasitost'.

Zrušte funkciu vypnutia zvuku.

Ak máte pripojené iba dva reproduktory, nastavte vyváženie predných a zadných reproduktorov do stredovej polohy.

Obsah pamäte je vymazaný.

Opät uložte do pamäte všetky nastavenia.

Bol odpojený kábel napájania alebo autobatéria.

Kábel napájania nie je správne pripojený.

Uložené stanice a nastavenie hodín je vymazané.

Poistka sa prepálila. Vymeňte poistku a znova vykonajte nastavenia.

Pri prepínaní klúča zapalovania do polôh ON, ACC, alebo OFF sa ozýva rušivý zvuk.

V konektore napájania príslušenstva v automobile nie sú správne prepojené káble.

Zariadenie nie je napájané.

Skontrolujte zapojenia. Ak je všetko v poriadku, skontrolujte poistku.

Skontrolujte zapojenie elektrickej výsuvnej antény.

Zvuk

Nie je počuť zvuk.

, Zariadenie je prepnuté v režime pauzy alebo. Stlačením ▶II obnovíte štandardné prehrávanie.

, Zariadenie je v režime rýchleho posuvu vpred alebo vzad. Stlačením ▶II obnovíte štandardné prehrávanie.

, Skontrolujte zapojenie reproduktorov.

Zvuk nie je kvalitný (šumí).

, Skontrolujte, či sú reproduktory a komponenty pripojené správne.

, Skontrolujte, či sa prepojovacie káble nenachádzajú v blízkosti transformátora alebo motora.

, Koncovka kábla a konektor sú znečistené. Vyčistite ich handričkou navlhčenou v liehu.

Prevádzka

, Medzi dial'kovým ovládaním a zariadením sú prekážky.
, Vzdialenost medzi dialkovým ovládaním a zariadením je príliš veľká.
, Dial'kové ovládanie nesmerujete na senzor dial'kového ovládania na zariadení.
, Batéria v dial'kovom ovládaní je slabá.

Zariadenie nepracuje správne.

, Statická elektrina, atd'. môže mať vplyv na správnosť prevádzky zariadenia. Zariadenie odpojte od napájania, po cca minúte ho znova zapojte a potom ho opätovne zapnite

Príjem rozhlasu

Nie je možné naladit' uložené stanice.

Do pamäte uložte správne frekvencie.

Vysielaný signál je príliš slabý.

Stanice nie sú dostupné.

Vysielaný signál je príliš slabý.

Nalad'te stanicu manuálne.

V prípade, že sa vám problém nepodarí odstrániť ani po vykonaní odporúčaných opatrení, kontaktujte predajcu.
