MNV4360 - Umývačka riadu Concept - Bezplatný návod na obsluhu

Značka	Concept
Model	MNV4360
Typ produktu	Umývačka riadu
Šírka	60 cm
Výška	85 cm
Hĺbka	60 cm
Hmotnosť	45 kg
Napájanie	220-240 V ~ 50 Hz, 10 A
Trieda energetickej účinnosti	A+
Počet miestnych súprav	14
Hladina hluku	44 dB
Prípojka vody	Studená voda, max 1 MPa (10 bar)
Programy	Eco, Intensive, Normal, Quick, Glass
Doplnkové funkcie	Odložený štart (1-24 h), Polovičná náplň, Extra sušenie
Sušiaci systém	Kondenzačné sušenie
Spotreba vody na cyklus	9.5 L (Eco program)
Spotreba energie na cyklus	0.92 kWh (Eco program)
Dodávané príslušenstvo	Plnička soli, Dávkovač leštidla, Košík na príbor
Filtračný systém	Samočistiaci mikrofilter
Bezpečnostné prvky	Detská poistka, Protipovodňový systém, Ochrana proti pretečeniu
Údržba	Čistite filtre mesačne, Odvápňujte každé 3 mesiace
Opraviteľnosť	Náhradné diely dostupné 10 rokov
Certifikácie	CE, RoHS

Často kladené otázky - MNV4360 Concept

Ako nainštalujem umývačku riadu?

Uistite sa, že spotrebič je vyrovnaný a pripojený k prívodu studenej vody (max. 1 MPa, 10 bar). Použite dodanú prívodnú hadicu so závitovým konektorom 3/4". Zapojte do uzemnenej zásuvky s napätím 220-240 V. Podrobnosti nájdete v časti inštalácie v návode.

Aký typ čistiaceho prostriedku mám použiť?

Používajte iba čistiaci prostriedok do umývačky riadu (prášok, gél alebo tablety). Vyhnite sa tekutému prostriedku na ručné umývanie, pretože spôsobuje nadmernú penu. Pre najlepšie výsledky použite kombinovaný čistiaci prostriedok s účinkami soli a leštidla.

Ako často musím dopĺňať soľ?

Doplňte zásobník na soľ, keď sa rozsvieti indikátor soli. Frekvencia závisí od tvrdosti vody. Zvyčajne každé 1-2 mesiace. Používajte iba soľ do umývačky riadu, aby nedošlo k poškodeniu.

Prečo umývačka riadu neumýva správne?

Skontrolujte filtre, či nie sú upchaté, uistite sa, že sa ramená postrekovača voľne otáčajú, správne naložte riad (neblokujte ramená), použite vhodný program a overte hladinu leštidla a soli. Skontrolujte aj teplotu vody (min. 45°C pre niektoré programy).

Čo znamená chybový kód E1?

Chybový kód E1 indikuje problém s prívodom vody. Skontrolujte, či je vodovodný kohútik úplne otvorený, prívodná hadica nie je zalomená a tlak vody je dostatočný (0,04-1,0 MPa). Vypnite a resetujte spotrebič.

Môžem používať umývačku riadu bez leštidla?

Áno, ale sušiaci výkon môže byť znížený. Leštidlo pomáha vode stekať z riadu pre bezškvrnité sušenie. Ak máte mäkkú vodu a používate tablety all-in-one, môžete nastaviť dávkovanie leštidla na minimum.

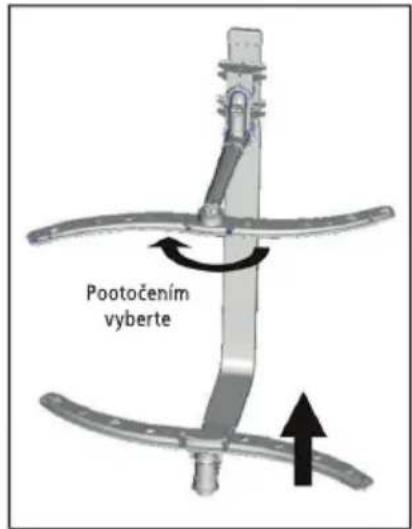

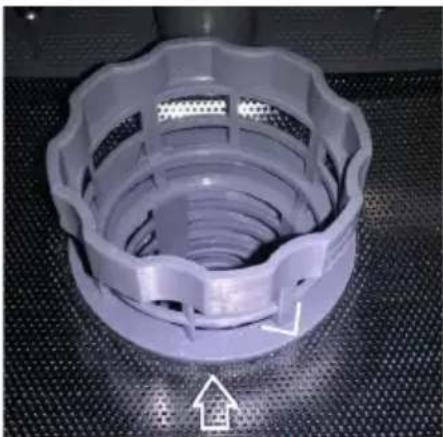

Ako čistím filtre?

Vypnite umývačku, vyberte spodný kôš, odskrutkujte filtračnú zostavu (valcový a plochý filter). Opláchnite pod tečúcou vodou mäkkou kefkou. Bezpečne nasaďte späť. Filtre čistite mesačne, aby ste zachovali výkon.

Je umývačka riadu bezpečná pre jemné sklo?

Má program Glass s nižšou teplotou (45°C) a jemným striekaním pre jemné kusy. Používajte jemný čistiaci prostriedok a zabezpečte, aby boli poháre bezpečne umiestnené.

Ako aktivujem detskú poistku?

Stlačte a podržte tlačidlo Child Lock (zvyčajne s ikonou kľúča) na 3 sekundy, kým sa nerozsvieti kontrolka. Opakovaním deaktivujete. Tým zabránite deťom spustiť alebo zmeniť programy.

Čo mám robiť, ak umývačka riadu uniká?

Okamžite zatvorte vodovodný kohútik a odpojte spotrebič. Skontrolujte hadicové spoje, tesnenie dvierok a oblasť vane na praskliny alebo uvoľnené spoje. Ak sa problém nevyrieši, kontaktujte kvalifikovaného technika.

NÁVOD NA OBSLUHU MNV4360 Concept

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní počas celého obdobia jeho používania.

Pred prvým použitím pozorne preštuđujte celý návod na obsluhu a potom si ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom.

OBSAH

Technické parametre

Prehl'ad čistiacich programov

Dôležité upozornenia

Uvedenie prístroja do používania

Popis výrobku

Čistenie a údržba

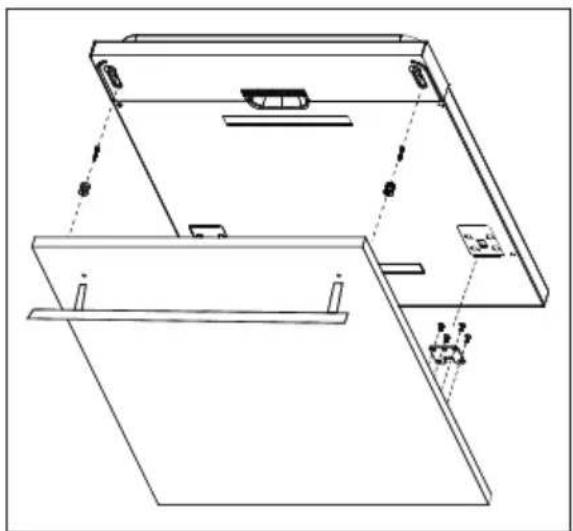

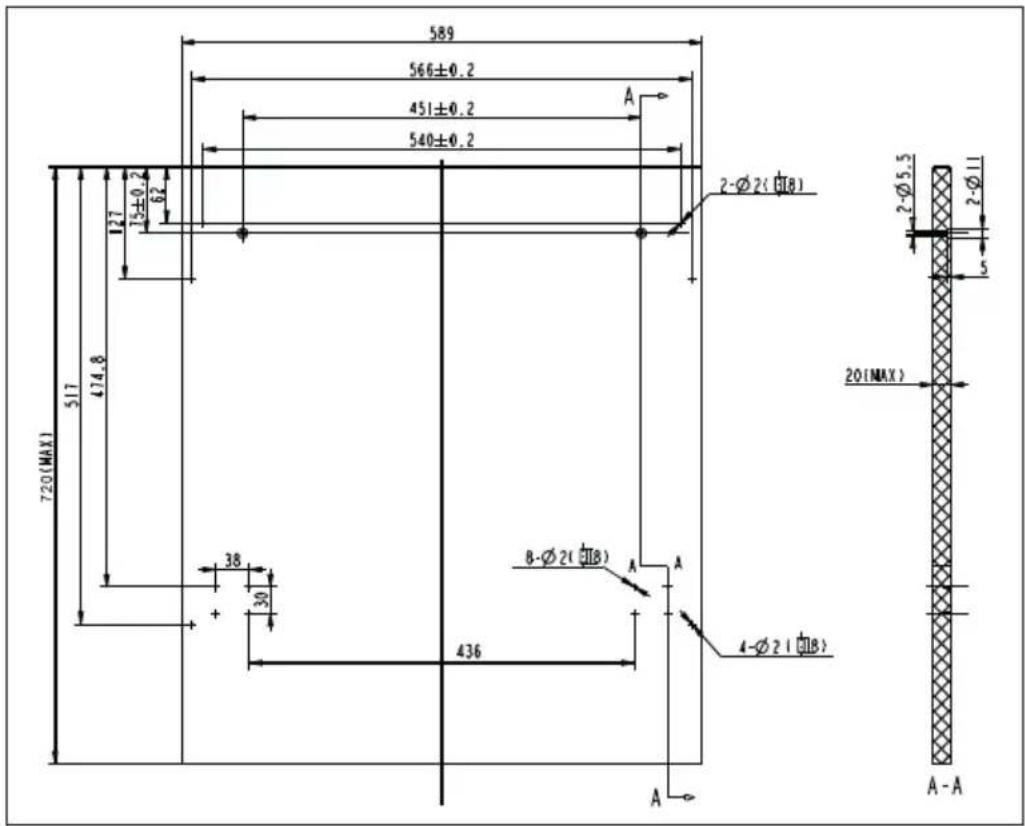

Inštalácia prístroja

Návod na obsluhu

Riešenie problémov

Plnenie regeneračnou sol'ou

Hlásenia chýb

Plnenie leštiacim prostriedkom

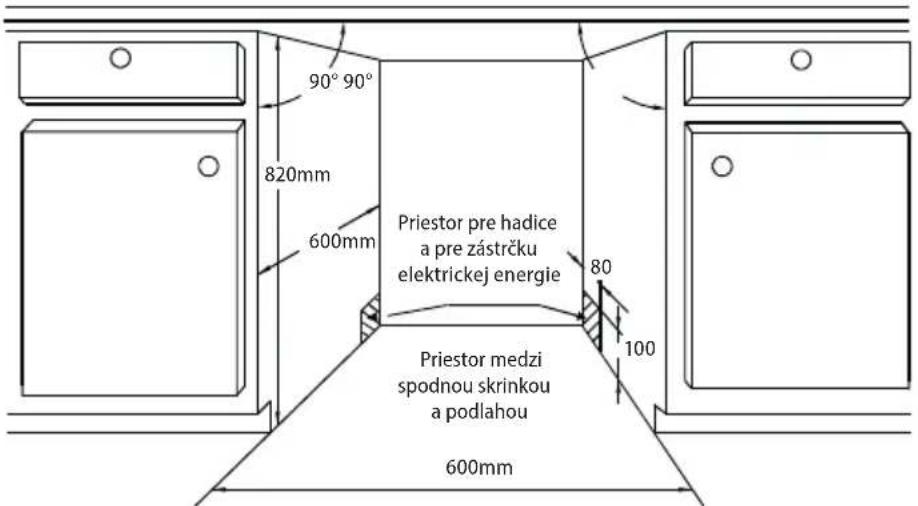

Rozmery umývačky

Čistiace prípravky

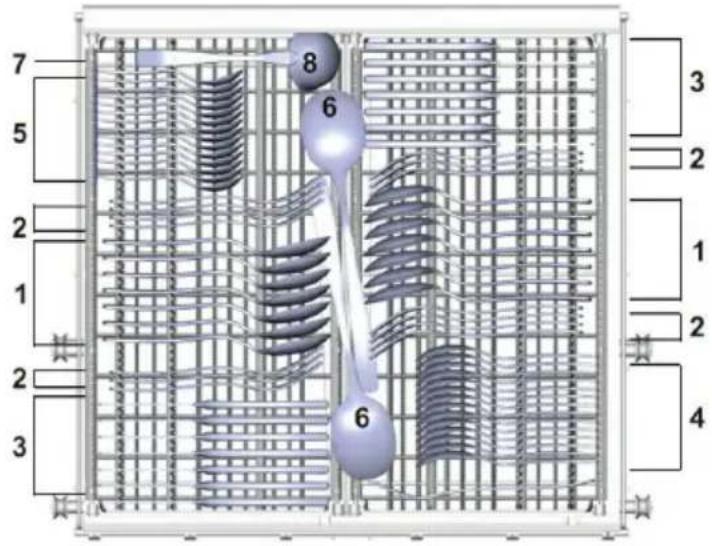

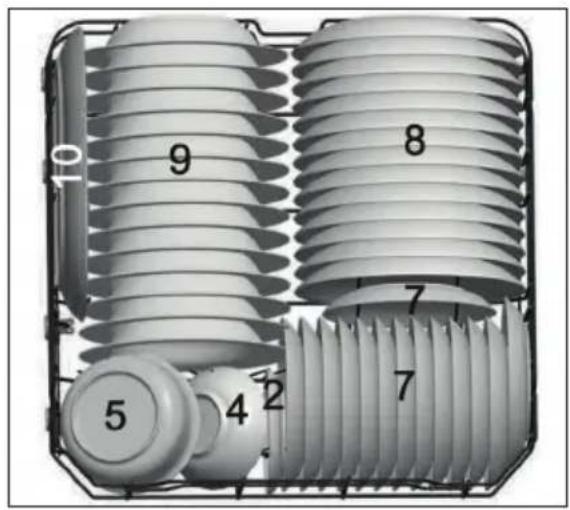

Príklad uloženia riadu

Nevhodný riad

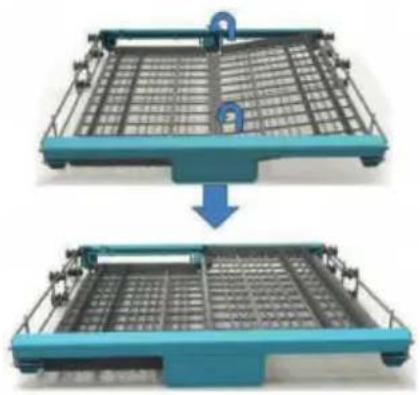

Polohovanie koša na príbor

Uloženie riadu

Ochrana životného prostredia

Technické parametre
Energetická trieda A++
Ročná spotreba 266 kWh
Spotreba energie pri štandardnom čistiacom cykle	0.93 kWh
Spotreba vo vypnutom stave 0.45 W
Spotreba v zapnutom stave 0.49 W
Ročná spotreba vody 3080 l
Trieda účinnosti sušenia A
Štandardný čistiaci cyklus ECO 45°C
Trvanie štandardného čistiaceho cyklu 190 min
Hlučnosť 47 dB (A)

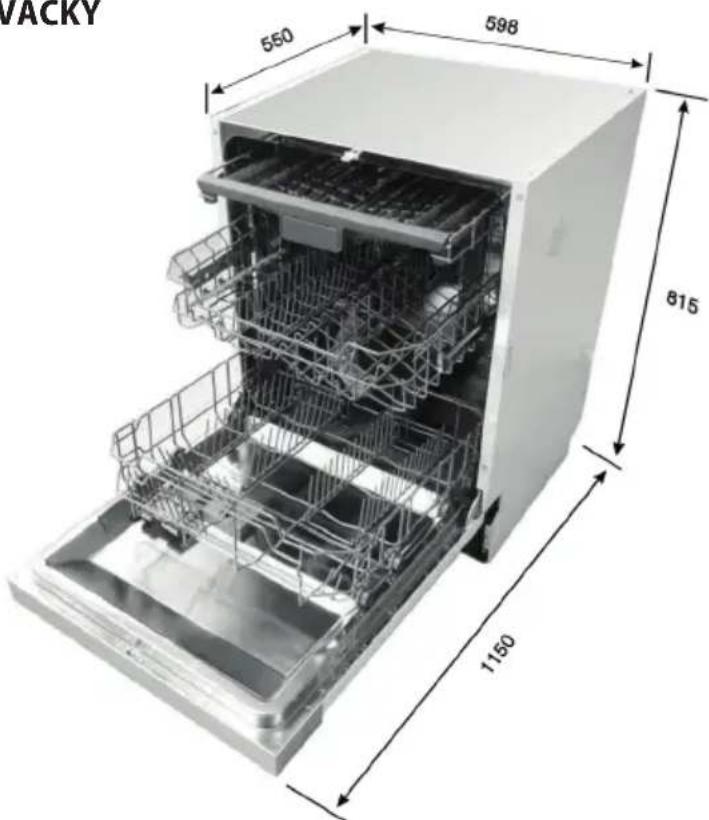

Výška 815 mm
Šírka 598 mm
HÍbka (zavreté dvere) 550 mm
HÍbka (otvorené dvere) 1150 mm
Príkon	1930 W
Napájanie / frekvencia	230 V ~ 50 Hz
Tlak vody	0.04 – 1 MPa
Kapacita	14 súprav riadu
Hmotnosť	32.5 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

DÔLEŽITÉ UPOZORNENIA

Pri dodaní umývačky na riad

• Ihned' po dodaní skontrolujte obal a prístroj, či sa počas prepravy nepoškodil.
• POZOR! Niektoré rohy a hrany prístroja, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnosť, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používat. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívaite prístroj inak, než je uvedené v tomto návode.

• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

• Spotrebiče používané v pol'nohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zaistujúcich nocľah s raňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

• Nože a iné predmety s ostrými hrotmi musia byť v koši na riad uložené hrotom dolu, alebo vo vodorovnej polohe.
• Umývačku používajte len v domácnosti a len na umývanie kuchynského riadu.
• Vo vnútornom priestore prístroja nič neskladujte.
• Nesadaite a nestúpaite na otvorené dvierka spotrebiča.
  • Voda v čistiacom priestore nie je pitná.
• Do čistiaceho priestoru nedávajte žiadne rozpúšťadlá (hrozí nebezpečenstvo explózie).
• Používaite výhradne výrobky, ktoré sú vhodné pre umývačky riadu.
• Počas čistiaceho programu otvárajte dvierka umývačky vel'mi opatrne, voda môže vvstreknúť.
• Dodržiavajte bezpečnostné pokyny a pokyny na obaloch čistiacich a leštiacich prípravkov.
• Nedotýkajte sa horúceho povrchu a vykurovacích telies počas používania ani hned' po použití spotrebiča.

• Nedovol'te detom a nesvojprávnym osobám používať prístroj, používajte ho mimo ich dosahu.

• Deti sa nesmú s prístrojom hrat.

• Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.
• Nedovol'te, aby sa prístroj používal ako hračka.
• Tento prístroj môže používať deti od 8. roku veku a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi o používaní prístroja bezpečným spôsobom a rozumejú jeho rizikám.
• POZOR! Pri otváraní dvierok sa môže uvol'nit' veľké množstvo pary alebo môže vystreknúť voda. Bud'te vel'mi opatrní. Nebezpečenstvo oparenia!
• V prípade poruchy prístroj vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom prístroj odpojte.
• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.
• Pravidelne kontrolujte prístroj aj prívodný kábel, či nie sú poškodené.
• Poškodený prístroj nezapínajte.
• Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Dajte ich opravit do autorizovaného servisu.
• Nepoužívajte prístroj bez správne inštalovaných krytov a bez prednej dosky.
• V prístroji umývajte len riad určený na umývanie v umývačke. Zabráňte kontaktu plastového riadu s vykurovacím telesom prístroja.
• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.
• Pred čistením prístroj vypnite a nechajte aspoň 30 minút vychladnút.
• Domáce čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.
• Čistiace a leštiace prípravky uložte mimo dosahu detí.
• Nepúštajte deti k otvorenej umývačke, mohli by v nej ešte byt zvyšky čistiaceho prípravku.

POZOR!

Prístroj otvárajte len na krátky čas kvôli naplneniu alebo vybratiu riadu, aby nedošlo k zraneniu, napr. zakopnutím. Deti by sa mohli do prístroja zatvorit (nebezpečenstvo udusenia), alebo byť vystavené inému nebezpečenstvu.

Prípadné poruchy

• Prístroj môže opravovať a robit' v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom prístroj odpojte.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

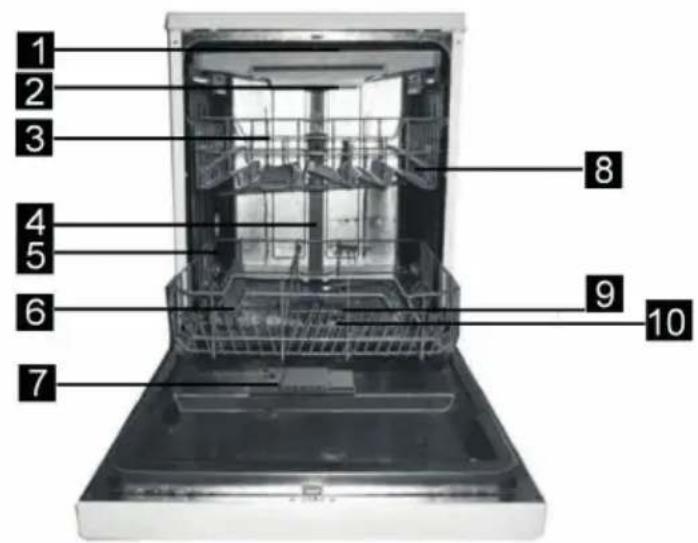

POPIS VÝROBKU

1 Horná ostrekovacia dýza

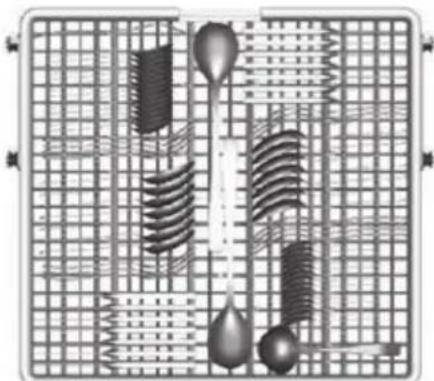

2 Kôš na príbor

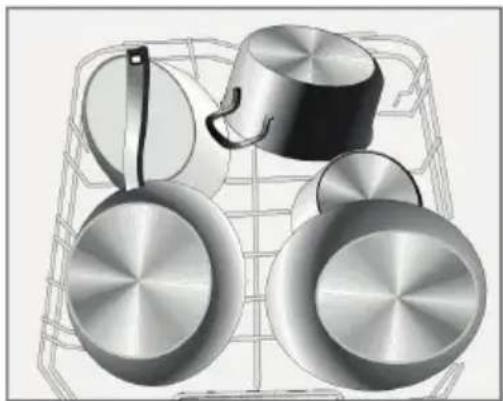

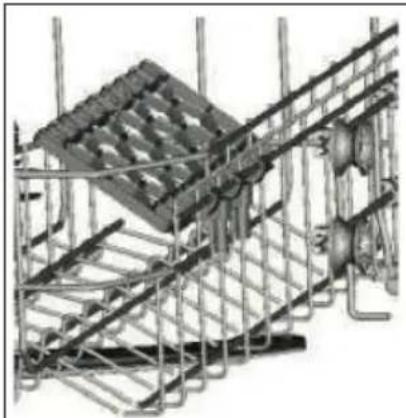

3 Horný kôš
4 Vnútorné potrubie
5 Dolný kôš
6 Zásobník regeneračnej soli

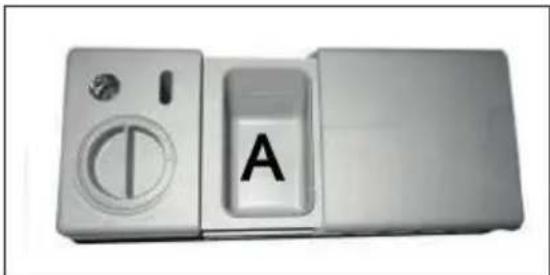

7 Dávkovač čistiaceho a leštiaceho prípravku
8 Priehradka na hrnčeky
9 Dolné ostrekovacie rameno
10 Filtračný systém

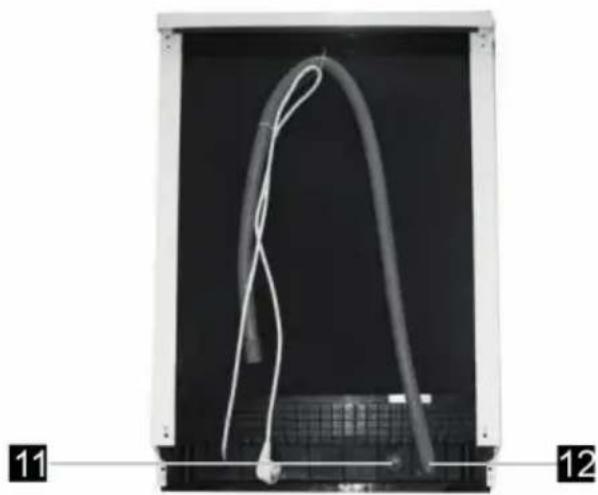

11 Konektor na prívod vody
12 Odtoková hadica

Pohl'ad spredu Pohl'ad zozadu

1 Tlačidla vol'by čistiaceho programu
2 Tlačidlo funkcie načasovaného zapnutia
3 Tlačidlo na extra sušenie, vyššia účinnosť sušenia
4 Tlačidlo funkcie polovičného plnenia
5 Tlačidlo zapnutia/vypnutia
6 Kontrolka chodu

7 Kontrolka polovičného plnenia
8 Kontrolka extra sušenia, vyššia účinnosť sušenia
9 Kontrolky doplnenia leštidla a regeneračnej soli
10 Displej
11 Kontrolky zvoleného čistiaceho programu

POPIS JEDNOTLIVÝCH TLAČIDIEL OVLÁDACIEHO PANELU

Tlačidla volby čistiaceho programu

• Stlačením tlačidla vyberiete požadovaný čistiaci program.
• Zvolený čistiaci program bude indikovaný diódami nad príslušnými čistiacimi programami.
• Pri každom čistiacom programe sa zobrazí aj trvanie zvoleného čistiaceho programu.

Symbol Čistiaci program
	AUTO
	INTENSIVE
	ECO
	GLASS
	90 Min
	RAPID

Tlačidlo funkcie načasovaného zapnutia

- Načasované zapnutie prístroja možno nastaviť od 0 až do 24 hodín.

Tlačidlo na extra sušenie, vyššia účinnosť sušenia

- Túto funkciu možno použit len pri čistiacich programoch INTENSIVE, ECO, GLASS, 90 Min.

Tlačidlo funkcie polovičného plnenia

- Túto funkciu možno použit, ak je v spotrebiči umiestnených 6 alebo menej súprav riadu.

- Táto funkcia zníži spotrebu vody a možno ju použit len pri čistiacich programoch INTENSIVE, ECO, GLASS, 90 Min.

Displej

- Na displeji je zobrazený zostávajúci čas čistiaceho programu, odložený štart čistiaceho programu, kód chybového hlásenia atd.

Napr. Čas čistiaceho programu 3:05

- Ak sa pri ukazovatelovi stavu rozsvieti dióda, treba doplnit' príslušné čistiace prípravky.

Symbol Ukazovatel'stavu
	Leštidlo
	Sol'

NÁVOD NA OBSLUHU

Pred prvým použitím

1. Nastavte prístroj podľa tvrdosti vody (pozri nižšie).
2. Do zásobníka regeneračnej soli vsypte regeneračnú sol'
3. Do dávkovača leštidla doplňte leštidlo.

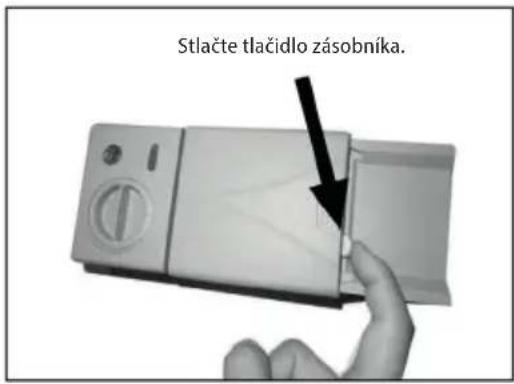

4. Do dávkovača čistiaceho prípravku vsypte čistiaci prípravok alebo vložte tabletku.

Zariadenie na zmäkčovanie vody

Na účinné čistenie je potrebná mäkká voda (voda s nízkym obsahom vápnika), inak by sa na riad a v umývačke vytváral vodný kameň. Vodu z vodovodného potrubia, ktorá presahuje daný stupeň tvrdosti, treba pred čistením zmäkčiť, teda zbaviť vápnika. To sa dosiahne pomocou regeneračnej soli v zmäkčovacom zariadení umývačky. Nastavenie a potrebné množstvo soli závisí od stupňa tvrdosti vody z vodovodu.

Tvrdost vody sa označuje v ekvivalentných stupňoch tvrdosti, nemeckých stupňoch °dH, francúzskych stupňoch °fH, britských stupňoch °Clarke a v mmol/l (milimóle na liter - medzinárodnej jednotka tvrdosti vody).

Zmäkčovadlo by malo byť nastavené podľa tvrdosti vody na mieste použitia prístroja. Informácie o tvrdosti vody danej oblasti vám poskytne miestny vodárenský podnik. Podľa tabulky nastavte regulátor dávok zmäkčovadla vody, ktorý treba nastaviť ručne.

Nastavenie zariadenia na zmäkčovanie vody

1. Otvorte dvierka prístroja a pomocou tlačidla zapnutia/vypnutia (5) zapnite prístroj.
2. Stlačte tlačidlo volby čistiaceho programu – Rapid na dlhšie než 5 sekúnd. Po uplynutí určitého času začnú kontrolky pri soli a zmäkčovadle striedayo blikat'.
3. Ak kontrolky pri soli a zmäkčovadle striedavo blikajú, stlačením tlačidla Rapid možno nastavit tvrdost vody.
4. Stlačením tlačidla Rapid nastavte tvrdost vody podl'a vašej oblasti (H1-H6).
5. Na uloženie nastavenia tvrdosti vody niekolko sekúnd počkajte.

Tvrdost' vody				Hodnota pozície	Spotreba soli (g/čistiaci cyklus)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6–11	10–20	7–14	1.0–2.0	H2	9
12–17	21–30	15–21	2.1–3.0	H3	12
18–22	31–40	22–28	3.1–4.0	H4	20
23–24	41–60	29–42	4.1–6.0	H5	30
35–55	61–98	43–69	6.1–9.8	H6	60

Poznámka:

Tento prístroj je vo výrobe nastavený na hodnotu H3.

1^ = 1.25^ = 1.78^ = 0.178mmol / l
°dH nemecké stupne
°fH francúzske stupne
°Clark britské stupne

PLNENIE REGENERAČNOU SOL'OU

Pôsobenie soli

Pri umývaní riadu sa sol automaticky vyplavuje zo zásobníka soli do zmäkčovacieho zariadenia, kde sa rozpúšta vápnik. Rozpustený vápnik sa z umývačky odplavuje von. Zariadenie na zmäkčenie vody je potom znova pripravené na d'alšiu činnosť. Tento regeneračný proces funguje iba vtedy, ak sa sol’vo vode rozpustí.

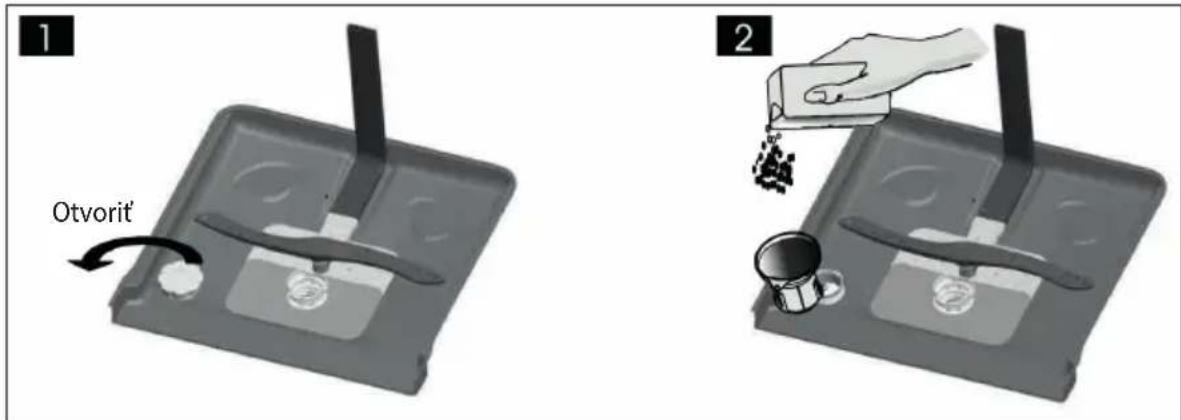

1. Otvorte dvere prístroja a vyberte dolný kôš.
2. Odskrutkujte kryt zásobníka regeneračnej soli podľa Obr. 1.
3. Pred prvým použitím nalejte do zásobníka 0,5 litra vody.
4. Nasad'te lievik (súčasť balenia) na otvor zásobníka regeneračnej soli a pomaly sypte regeneračnú sol'. Kapacita prázdneho zásobníka je asi 1,5 kg. Sol' bude vyplavovať prebytočnú vodu von (Obr. 2).
5. Po doplnení zaskrutkujte kryt zásobníka regeneračnej soli.

Poznámka:

• Zásobník regeneračnej soli je umiestnený pod dolným košom.
• Zásobník regeneračnej soli možno doplnit len vtedy, ked' sa na paneli rozsvieti ukazovatel' soli.
• Po doplnení regeneračnej soli ukazovatel'soli zhasne.
• Ak počas plnenia došlo k rozsypaniu regeneračnej soli, spustte krátky čistiaci program, aby sa zvyšky soli mohli ihneď odstránit.

POZOR!

• Regeneračnú sol' doplňajte pred spustením čistiaceho krátkeho programu, aby sa prípadné rozsypané zvyšky soli ihned' odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.
• Vždy používajte regeneračnú sol', ktorá je určená pre umývačky riadu. Nikdy nepoužívajte kuchynskú sol!
• Do zásobníka regeneračnej soli nikdy nesypte čistiace prípravky. Zničilo by sa zmäkčovacie zariadenie!

V prípade spôsobených škôd nevhodným používaním soli výrobca nenesie žiadnu zodpovednosť ani záruku za žiadne spôsobené škody.

PLNENIE LEŠTIACIM PRÍPRAVKOM

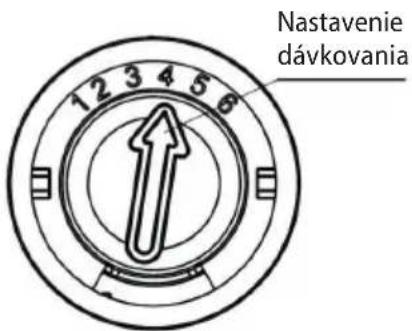

Leštiaci prípravok sa používa v poslednej fáze oplachovania, aby sa zabránilo tvorbe a následnému zaschnutiu kvapiek na riade, ktoré môžu nechat škvrny na povrchu riadu počas sušenia.

1. Otvorte dvere prístroja.
2. Otvorte uzáver zásobníka leštiaceho prípravku podľa Obr. 3.
3. Pomaly nalejte leštiaci prípravok do zásobníka (Obr. 4). Kapacita prázdneho zásobníka je asi 140 ml.
4. Po doplnení zavrite zásobník leštiaceho prípravku a uzáver dotiahnite (Obr. 5).

Ak sa počas čistiaceho programu rozsvieti ukazovatel' leštiaceho prípravku, pred spustením d'alšieho čistiaceho programu treba doplnit' leštiaci prípravok! Množstvo leštiaceho prípravku možno kontrolovať aj opticky podľa ukazovatel'a C, ktorý sa nachádza vedľa krytu zásobníka leštiaceho prípravku. Ak je v zásobníku dostatok leštiaceho prípravku, okienko je čierne. Pri spotrebovávaní leštiaceho prípravku sa zmenšuje aj veľkosť čiernej bodky v okienku. Ak je okienko svetlé, zásobník je prázdny. Hladina leštidla by nemala klesnúť pod ¼.

• Zásobník leštiaceho prípravku je umiestnený na dverách vedľa dávkovača čistiaceho prípravku.
• Prístroj je určený na použitie tekutého leštidla.
• Ak počas plnenia došlo k rozliatiu leštiaceho prípravku, rozliaty leštiaci prípravok utrite nasiakavou handričkou, alebo spustte krátky čistiaci program, aby sa rozliate zvyšky prípravku mohli hneď odstránit.

POZOR!

• Používajte iba leštiace prípravky, ktoré sú určené pre umývačky riadu. Do zásobníka leštiaceho prípravku nikdy nedávajte čistiaci prípravok.
• Leštiaci prípravok doplňajte pred spustením čistiaceho krátkeho programu, aby sa prípadné rozsypané zvyšky soli ihned'odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.

Nastavenie dávkovania leštiaceho prípravku

• Dávkovanie leštiaceho prípravku možno nastavit v polohách od 1 do 6. Pred prvým použitím nastavte dávkovanie leštiaceho prípravku do polohy 4.
• Ak na riade zostávajú škvrny od vody, zvýšte dávkovanie leštiaceho prípravku.

• Ak na riade zostáva lepkavý film, znížte dávkovanie leštiaceho prípravku.

• Otvorte dvere prístroja.

• Otvorte uzáver zásobníka leštiaceho prípravku podľa Obr. 3.
• Podl'a potreby pridajte/uberte dávkovanie leštiaceho prípravku.
• Po nastavenie zavrite zásobník leštiaceho prípravku a uzáver dotiahnite (Obr. 5).

Ak používate len čistiaci prípravok s integrovaným leštiacim prípravkom, znížte dávkovanie leštiaceho prípravku na minimum.

ČISTIACE PRÍPRAVKY

Čistiace prípravky možno podl'a formy rozdelit' na štyri skupiny:

a) sypké,
b) tekuté,
c) tabletky,
d) kombinované čistiace prípravky (napr. tabletky 3 v 1).

a) alkalické,
b) s prírodnými enzýmami.

a) fosfátové a chlórové,
b) fosfátové a bezchlórové,
c) bezfosfátové a bezchlórové.

• Pri používaní bezfosfátových čistiacich prípravkov a pri tvrdej vode sa na riade a stenách umývačky môže objavit biela usadenina.
• Zvýšením dávky čistiaceho prípravku predídete týmto usadeninám a dosiahnete lepšie čistiace výsledky.
• Čistiace prípravky bez chlóru majú menšie bieliace účinky. To môže viest'k zvýrazneniu škvín po zvyškoch čaju alebo k sfarbeniu plastového riadu. V tomto prípade použite silnejší čistiaci program, zvýšte dávku čistiacho prípravku alebo použite chlórový čistiaci prípravok.

Čistiace prípravky – tabletky

• Tabletky od rôznych výrobcov sa rozpúštajú rôznou rýchlostou.
• Niektoré čistiace tabletky sa úplne nerozpustia a nemôžu tak počas krátkeho čistiaceho programu plne rozvinút svoje čistiace účinky.
• Z tohto dôvodu odporúčame zvolit dlhšie čistiace programy, ktoré zaistia úplné rozpustenie tabletky.

Zásobník čistiaceho prípravku

Pred začiatkom každého čistiaceho cyklu treba naplnit zásobník čistiaceho prípravku. Pre bežný čistiaci cyklus stačí jedna polievková lyžica čistiaceho prípravku. Ak je riad silne znečistený, pridajte viac čistiaceho prípravku. Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu. V prípade ponechania čistiaceho prípravku v zásobníku môže čistiaci prípravok navlhnút a pri spustení čistiaceho programu sa úplne nerozpustí.

Plnenie čistiaceho prípravku

• Čistiaci prípravok plňte len pri plne otvorených dvierkach prístroja.
• Ak je kryt zásobníka čistiaceho prípravku zavretý, stlačte tlačidlo zásobníka.
• Zásobník naplňte čistiacim prípravkom (A). Aby bolo dávkovanie správne, dodržte prosím pokyny výrobcu uvedené na obale čistiaceho prípravku. Pri plnení čistiaceho prípravku zásobník nepreplňajte.
• Po doplnení čistiaceho prípravku uzatvorte zásobník (B) a zatvorte dvierka prístroja.

Tip na usporenie čistiaceho prípravku

- Ak je riad znečistený len slabo, stačí použit menšie množstvo čistiaceho prípravku, než ktoré sa odporúča.

Poznámka:

• Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu.
• Používajte bežne dostupné tekuté alebo práškové značkové čistiace prípravky, príp. tabletky.

• Nikdy nepoužívajte prípravky na ručné čistenie!

• V prípade použitia čistiaceho prípravku vo forme tablety si prečítajte odporúčania od výrobcu, kde treba tabletku umiestníť (zásobník čistiaceho prípravku, kôš na príbory atd').

• Ubezpečte sa, že kryt zásobníka čistiaceho prípravku je zavretý a to aj vtedy, ak použite tabletky.

POZOR!

• Používaite iba čistiace prípravky, ktoré sú určené pre umývačky riadu.
• Čistiace prípravky udržuite na suchom mieste a mimo dosahu detí.
• Nenechávajte čistiace prípravky v dávkovači čistiaceho prípravku, ak nedôjde k spusteniu čistiaceho programu.

NEVHODNÝ RIAD

• Príbor a riad, których diely sú z dreva.
• Plastový riad a riad s lepenými dielmi, ktoré nie sú tepelne odolné.
  • Lepené predmety, príbor alebo taniere.
  • Cínový alebo medený riad.
  • Krištál'ové sklo.
• Ocelové predmety podliehajúce hrdzaveniu.
  • Drevené misv.
• Predmety vyrobené zo syntetických vlákien.

Niektoré hliníkové a strieborné časti môžu zmenit' farbu alebo vyblednút. Niektoré druhy skla sa môžu po viacerých čistiacich cykloch zakalit.

Poznámka:

• Do umývačky riadu nepatria nasiakavé materiály, ako špongie a utierky.
• Používajte čistiaci prípravok, ktorý výrobca označil za šetrný voči riadu.
  • V umývačke umývaite iba riad, u ktorého je potvrdená vhodnosť umývania v umývačke riadu.
• Riad znečistený popolom, voskom, mazacím tukom alebo farbou sa nesmie umývať v umývačke!

ULOŽENIE RIADU

Umiestnenie riadu

Riad ukladajte nasledovným spôsobom:

• Šálky, poháre, hrnce, panvice a pod, ukladaite dnom nahor.
• Riad s priehlbňou ukladajte šikmo, aby mohla odtiect' prebytočná voda a výsledky sušenia boli čo najlepšie.
• Riad treba uložit bezpečne, aby sa neprevrhol.
• Uložený riad nesmie bránit' otáčaniu ostrekovacích ramien.
• Riad a príbor by nemali ležat na sebe ani sa navzájom zakrývat.
• Aby sa zabránilo poškodeniu pohárov, nemali by sa navzájom dotýkat.
• Hrnce a objemnejší riad ukladajte do spodného koša.
• Horný kôš je navrhnutý tak, aby sa doň vkladal menší a ľahší riad (poháre, kávové a čajové šálky atd').
• Nože s dlhou čepelou, ktoré sú umiestnené vo vzpriamenej polohe, sú velmi nebezpečné! Budte opatrní, hrozí nebezpečenstvo poranenia!
• Dlhý a ostrý príbor (ostré nože) treba umiestniť vodorovne do horného koša.
• Veľmi malé kusy riadu v umývačke neumývaite, mohli by l'ahko vypadnút z košov.
• Umývačku riadu neprepĺňajte!

Horný kôš

Do horného koša sa odporúčajú dávat:

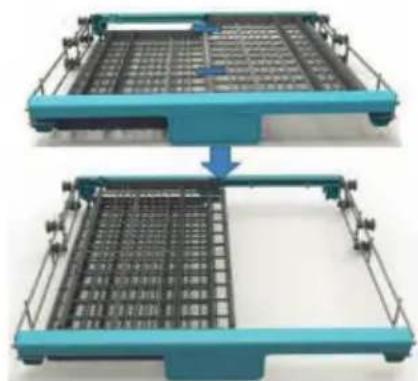

• Horný kôš na riad možno podľa potreby nastaviť do výšky, aby bolo bud’v hornom, alebo v dolnom koši viac miesta pre vysoký riad.
• Nastavenie výšky koša sa robí preklopením držadiel na bokoch horného koša (pozri Obr. 6).
• Pri preklápaní držadiel dbajte, aby zaklapli až do krajnej polohy.

Kôš zdvihnite do hornej polohy

• Poháre a vysoké poháre oprite o okraj etažéra (nie o iný riad).
• Dlhé kusy, servírovací a šalátový príbor, naberačky a kuchynské nože ukladajte tak, aby nebránili v otáčaní ostrekovacím ramenám.
• Etažér možno vyklápať a výškovo nastaviť podľa potreby (Obr. 7).

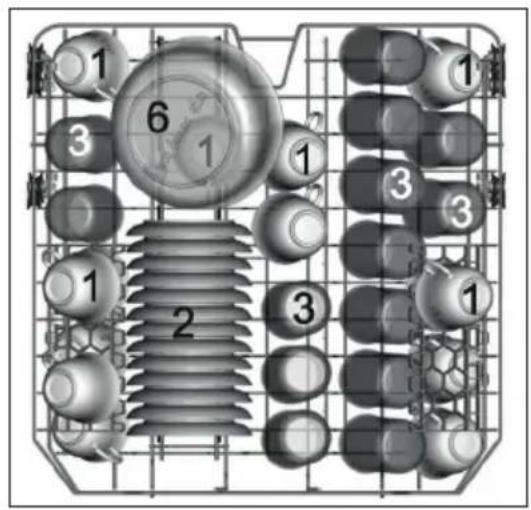

Do dolného koša sa odporúčajú dávat:

• hrnce,
• panvice,
• pokrievky,
• velké misky a taniere.

Po uložení riadu do dolného koša umývačky sa ubezpečte, že riad nebráni otáčaniu ostrekovacích ramien. Pri umývaní väčších kusov (hrnce, panvice a pod.) sklopte držiaky tanierov v dolnom koši (Obr. 8).

• Príbor dávajte do koša na príbor, nože smerujú ostrím dolu.
• Zahnuté časti príboru (vidličky, lyžice, lyžičky) dávajte do koša jedným smerom (lepšie sa vyčistia).
• Dlhé a špicaté predmety by sa mali umiestnit v prednej časti horného koša v horizontálnej polohe podľa Obr. 9.
• Ak sa do tam nestanú, možno ich uložit na etažér horného koša (Obr. 7).

Obr. 9

Aby sa zabránilo stekaniu vody a kvapiek vody z horného koša na riad v dolnom koši, odporúča sa najprv vybrať riad z dolného koša a potom postupne z horných košov.

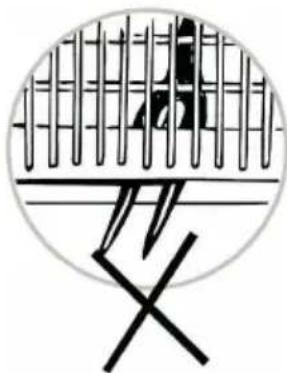

POZOR!

Budte opatrní, aby príbor, ktorý je ostrý alebo má ostré hroty, nevyčnieval z koša na príbor. Hrozí nebezpečenstvo poranenia! Nože dávajte vždy ostrím nadol!

Program	Informácie o čistiacom programe	Popis čistiaceho cyklu	Množstvo čistiaceho prípravku Pred/hlavný	Trvanie čistiaceho cyklu [min.]	Spotreba energie [kWh]	Spotreba vody [L]	Leštidlo
	Automatická detekcia čistenia, lahko, normálne alebo silne znečistený riad.	Predčistenie (45°C) Automatické čistenie (45–55°C) Oplachovanie Oplachovanie 65°C Sušenie	5/30 g Alebo tabletka	150 0.9–1.3	11 – 15 ÁNO
	Silne znečistený riad, zašpinené hrnce, panvice atd., zaschnuté potraviny	Predčistenie (50°C) Čistenie (60°C) Oplachovanie Oplachovanie 70°C Sušenie	5/30 g Alebo tabletka	170 1.6	18.5 ÁNO
ECO	Štandardný program vhodný pre menej špinavý riad	Predčistenie Čistenie (45°C) Oplachovanie 65°C Sušenie	5/30 g Alebo tabletka	190 0.93	11 ÁNO
	Lahko znečistený riad a sklo	Predčistenie Čistenie (40°C) Oplachovanie Oplachovanie (60°C) Sušenie	5/30 g Alebo tabletka	130 0.9	14.5 ÁNO
	Bežne znečistený riad, ktorý potrebuje rýchle opláchnutie	Čistenie (65°C) Oplachovanie Oplachovanie (65°C) Sušenie	35 g Alebo tabletka	90 1.35	12.5 ÁNO
	Krátké čistenie zlahka znečisteného riadu; nie je potrebné sušenie	Čistenie (45 °C) Oplachovanie (50°C) Oplachovanie (55°C)	25g	30	0.75	11	NIE

Poznámka:

• Ak nie je pri fáze programu uvedená teplota, umývačka riadu v tejto fáze čistiaceho programu neohrieva.
• Ak nedôjde k stlačeniu tlačidla zapnutie/vypnutie (5) do 30 minút po dokončení čistiaceho programu, spotrebič sa automaticky vypne.

UVEDENIE PRÍSTROJA DO POUŽÍVANIA

Začiatok čistiaceho programu

1. Otvorte dvere prístroja.
2. Skontrolujte, príp. doplňte regeneračnú sol'a leštiaci prípravok.
3. Postupne vysuňte horný a dolný kôš, vložte riad a potom naplnené koše zasuňte spät. Odporúčame najprv naplnit dolný a až potom horný kôš (pozri kapitolu „Umiestnenie riadu“).
4. Ubezpečte sa, že prívod vody je otvorený.
5. Na zapnutie prístroja stlačte tlačidlo (5).
6. Stlačením tlačidla vyberte požadovaný čistiaci program. Zvolený čistiaci program budú indikovať kontrolky nad príslušnými čistiacimi programami a nastavený čas zvoleného programu bude zobrazený na displeji (10). Na výber sú nasledovné čistiace programy: Auto – Intensive – ECO – Glass – 90 min – Rapid
7. Ak chcete odložit štart čistenia, opakovane stlačte tlačidlo načasovaného zapnutia (2). Načasované zapnutie možno nastaviť až na 24 hodín.
8. Ak je umývačka naplnená len do polovice, stlačte tlačidlo (4) na zapnutie funkcie polovičného naplnenia umývačky. Pri tejto funkcii sa riad umýva v oboch košoch a umývačka zníži spotrebu vody a skráti dlžku programu.
9. Po výbere čistiaceho programu a všetkých nastavení zatvorte dvere prístroja. Nastavený čistiaci program sa spustí, príp. bude spustené odpočítavanie načasovaného zapnutia.
10. Po dokončení čistiaceho programu osemkrát zaznie pípnutie. Pri pípnutí na displeji bliká čas 0:00. Kontrolka pri zvolenom čistiacom programe bude svietiť a po ôsmom pípnutí sa na displeji zobrazí „end“.
11. Otvorte dvere prístroja a stlačením tlačidla (5) vypnite prístroj. POZOR! Pri otváraní dverí prístroja bud’te opatrní, môže sa uvol’nit’ vel’ké množstvo horúcej pary. Hrozí nebezpečenstvo oparenia.
12. Horúci riad je velmi krehký. Pred vybratím odporúčame počkať asi 15 minút, aby umytý riad vychladol.
13. Najprv vyberte riad z dolného koša a potom z horných košov, aby ste zabránili stekaniu vody a kvapiek vody z horného koša na riad, ktoré je uložený v dolnom koši.

Zmena programu pri spustenom čistiacom programe

Ak sa rozhodnete zmeniť spustený program, skontrolujte, či je v zásobníku dostatok čistiaceho prípravku, či sa už nespotreboval a netreba ho pred spustením nového programu doplniť (pozri kapitolu „Plnenie čistiaceho prípravku“).

1. Po pootvorení dverí prístroja sa čistiaci program zastaví. Počkajte, kým sa ostrekovacie ramená nezastavia.
2. Na dlhšie než 3 sekundy stlačte tlačidlo čistiaceho programu, ktorý chcete použit. U novo zvoleného čistiaceho programu bude svietiť kontrolka.
3. Po zmene nastavenia čistiaceho programu zatvorte dvere prístroja. Čistiaci program bude po niekol'kých sekundách pokračovať.

Poznámka:

• Ak otvoríte dvere prístroja počas spusteného čistiaceho programu, program sa zastaví. Svetelná signalizácia zhasne.
• Každú minútu sa ozve zvukový signál, ktorý upozorní na otvorené dvere prístroja počas spusteného čistiaceho programu.

Pridanie riadu do umývačky počas spusteného čistiaceho programu

1. Po pootvorení dverí prístroja sa čistiaci program zastaví. Počkajte, kým sa ostrekovacie ramená nezastavia.
2. Pridajte riad do umývačky a zatvorte dvere. Čistiaci program bude po niekolkých sekundách pokračovať.

POZOR!

Pri otváraní dverí prístroja budte opatrní, môže sa uvolnit velké množstvo horúcej pary alebo vystreknút horúca voda. Horúca voda s čistiacim prípravkom môže pri kontakte poškodit pokozku alebo časti nábytku.

• Účinok sušenia pri riade z nevhodného materiálu (napr. plastu) bude vždy horší než u ostatných materiálov
• Riad dávajte do košov tak, aby prebytočná voda nezostávala v priehlbniach.
  • V priehlbniach, v ktorých sa môže objaviť väčšie množstvo prebytočnej vody, umývačka nedokáže riad úplne vysušit.

ČISTENIE A ÚDRŽBA

Pravidelnou kontrolou a údržbou umývačky predídete poruchám. Na udržanie dokonalého vzhľadu vnútorného priestoru umývačky sa odporúča používať v časovom rozmedzí 4–6 mesiacov špeciálny čistič umývačky.

• Skontrolujte umývací priestor, či v ňom nie sú usadeniny tukov a vodného kameňa. Ak sa usadeniny objavia, naplňte zásobník čistiaceho prípravku čistiacim prípravkom a spustte čistiaci program s najvyššou teplotou.
• Tesnenie dverí pravidelne otrite vlhkou utierkou, aby sa odstránili usadeniny.
• Kontrolujte ukazovatel' doplňovania soli, v prípade potreby doplňte regeneračnú sol.
• Kontrolujte ukazovatel' leštiaceho prípravku, v prípade potreby doplňte leštiaci prípravok.

Filtračný systém

Filter chráni a zabraňuje väčším zvyškom potravín a iným predmetom dostať sa do vodného čerpadla. Velké zvyšky potravín môžu filter zaniest, preto tieto zvyšky treba odstrániť.

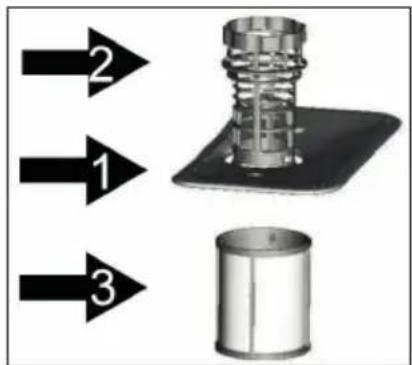

Filtračný systém (obr. 10) sa skladá z hlavného filtra (1), hrubého filtra (2) a jemného filtra (3).

Hlavný filter (1)

- Potraviny, ktoré zachytí tento filter, rozdrví dýza na dolnom ostrekovacom ramene.

Hrubý filter (2)

- Väčšie kusy potravín a predmetov (kúsky kostí, skla atd.), ktoré aby mohli blokovat' odtok, zachytí hrubý filter. Ak chcete vybrať hrubý filter, opatrne potiahnite za rukovat' smerom nahor a vyberte filter.

Jemný filter (3)

- Zachytáva zvyšky a zabraňuje ich usadeniu na riade počas čistiaceho cyklu.

Obr. 10

Poznámka:

• Na dosiahnutie lepšieho čistenia treba filtre pravidelne čistiť. Z tohto dôvodu sa odporúča čistiť filtre po každom čistiacom cykle.
• Vyberte filtre, odstráňte usadeniny a filtre vyčistite pod tečúcou vodou.
• Po očistení filtre vrátte na miesto.

POZOR!

Nikdy nepoužívajte umývačku bez správne umiestneného filtračného systému! Nesprávne umiestnenie filtrov môže znížiť čistiace účinky a poškodit riad a príbor.

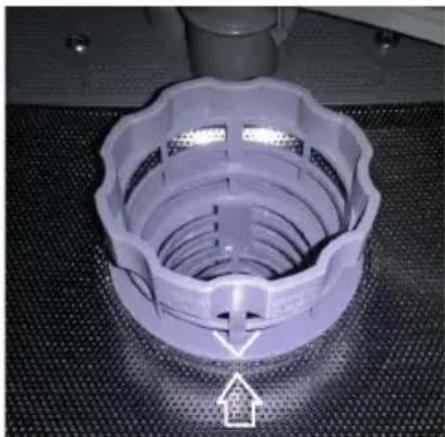

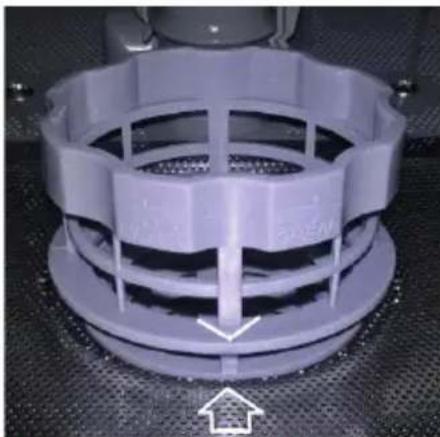

Čistenie filtračného systému

• Filtračný systém treba čistiť aspoň raz týždenne.
• Pri čistení netraste filtrami, mohli by sa poškodit, čo by mohlo viest' k zníženiu čistiacich účinkov.
• Po očistení filtračného systému sa ubezpečte, že filter je dobre zaistený!

Ostrekovacie ramená treba pravidelne čistiť. Vápnik a nečistoty zo špinavej vody môžu zablokovať dýzy a ložiská ostrekovacích ramien.

• Kontrolujte výstupné dýzy ostrekovacích ramien, či nie sú upchaté zvyškami jedál.
• Ostrekovacie ramená v prípade potreby odskrutkujte a vyberte (Obr. 11). Umyte ich pod tečúcou vodou a vrátte naspät.
• Na odmontovanie horného ostrekovacieho ramena pridržte maticu, otočte rameno v smere hodinových ručičiek a vyberte ho.
• Na odmontovanie dolného ostrekovacieho ramena vyberte rameno smerom nahor.
• Ramená umyte v teplej mydlovej vode. Na vyčistenie dýz použite jemnú kefu.
• Po vyčistení namontujte ostrekovacie ramená naspät.

Jednou z najčastejších porúch nedostatočného čistenia sú zanesené ostrekovacie ramená so zvyškami jedál. Tieto zvyšky jedál sa do ostrekovacích ramien dostávajú cez nesprávne zaistený filter. Po očistení filtračného systému sa ubezpečte, že filter je zaistený!

Správne zaistený filter N

Iter Nesprávne zaistený filter

Čistenie ovládacieho panelu a povrchu prístroja

• Na čistenie používajte len navlhčenú mäkkú handričku.
• Nepoužívajte hrubé a ostré predmety (napr. drôtenky) ani agresívne čistiace prípravky.
• Chráňte zámok dverí prístroja pred vniknutím vody.
• Na čistenie ovládacieho panelu nikdy nepoužívajte čistiace prípravky v spreji. Mohli by poškodit zámok dverí a elektrických častí prístroja.
• Niektoré papierové obrúsky môžu poškriabať antikorové časti ovládacieho panelu.

Čistenie dverí prístroja

• Na čistenie okrajov po obvode dverí použite iba vlhkú mäkkú handričku.
• Nepoužívajte žiadne čistiace prípravky v spreji, mohli by poškodiť zámok dverí a elektrických častí prístroja.

Ochrana pred zamrznutím

Ak umývačku nebudete používať dlhší čas, alebo ju umiestnite na miesto s nižšou teplotou, treba dodržať nasledovné:

1. Umývačku odpojte od elektrickej siete.
2. Uzavrite prívod vody a prívodnú hadicu odpojte od prívodu vody.
3. Prívodnú hadiu odmontujte a vylejte vodu z hadice aj z umývačky. Na zachytenie vody môžete použit' plytkú nádobu, napr. lavór.
4. Znova pripojte prívodnú hadicu k umývačke.
5. Vyberte filtračný systém z dna umývačky a zvyšnú vodu z odtoku vysušte (napr. špongiou).

Poznámka:

- Ak umývačku nemožno spustit kvôli ľadu, obrátte sa na servisné stredisko.

• Po každom použití (čistiacom cykle) uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkost' a zápach.
• Pred čistením a údržbou odpojte prívodný kábel zo zásuvky elektrického napätia.
• Na čistenie nepoužívajte žiadne hrubé (napr. drôtenku, špongiu na riad) ani ostré predmety, ani agresívne čistiace prípravky, mohli by poškriabať povrch prístroja.
• Na čistenie používajte handričku navlhčenú vo vode so saponátom.
• Ak nebudete umývačku používať dlhší čas, spustte čistiaci program bez vloženého riadu. Po dokončení programu odpojte prívodný kábel zo zásuvky elektrického napätia, uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkost a zápach. Pootvorené dvierka predĺžia životnosť tesnenia.
• Pri premiestňovaní udržujte prístroj v zvislej polohe. Ak to nie je možné, položte prístroj a prepravujte na zadnej stene.
• Jedným zo zdrojov zápachu sú nečistoty usadené okolo tesnenia. Pravidelným čistením vlhkou handričkou zabránite tomuto zápachu.

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou prístroja odpojte prívodný kábel zo zásuvky elektrického napätia. Ak to nebudete dodržiavať, následkom môže byť smrt alebo úraz elektrickým prúdom.

Vstavané umývačky, ktoré sa dodatočne inštalovali ako samostatne vol'ne stojace, musia byt zaistené pred prevrátením. Musia byt napríklad priskrutkované k stene alebo umiestnené pod pracovnú dosku, ktorá je priskrutkovaná k susedným skrinkám.

Pre bezpečné používanie musí umývačku zapojiť kvalifikovaný odborník. Údaje pre prítok a odtok vody aj parametre elektrickej siete musia zodpovedať údajom uvedeným v technických parametroch alebo v montážnych pokynoch.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednosť za inštaláciu prístroja má kupujúci, nie výrobca.
• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Montážna poloha umývačky by mala byť blízko zásuvky elektrického napätia, prívodu vody a odpadu.
• Na jednej strane spodnej skrinky by mal byt priestor na pripojenie prívodnej a vypúšťacej hadice a pre zástrčku elektrickej energie.
• Rozmery pre montáž prístroja sú uvedené na Obr. 12.

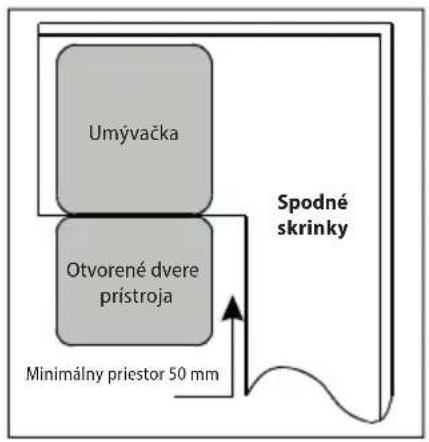

• Ak sa umývačka inštaluje v rohu spodných skriniek, nechajte okolo otvorených dverí umývačky priestor minimálne 50 mm (Obr. 13).

Obr. 12 Obr. 13

Rozmery a upevnenie krycej dosky na dvierka umývačky

• Na Obr. 14 sú uvedené rozmery a umiestnenie otvorov na krycej doske dverí umývačky. Rozmery sú uvedené v mm.
- Na pripravenú kryciu dosku pripevnite držadlo, aby upevňovacie skrutky držadla mali zapustenú hlavu a nevyčnievali zo zadnej strany krycej dosky.
- Kryciu dosku nasad'te na dvere umývačky (Obr. 14a).
- Po umiestnení dosky upevnite kryciu dosku k dverám umývačky pomocou skrutiek (Obr. 14b).
- Z vnútornej strany dverí umývačky odskrutkujte 4 krátke skrutky (Obr. 14b).
- Do vnútornej strany dverí umývačky priskrutkujte 4 dlhé skrutky. Tým sa upevní krycia doska k dverám umývačky (Obr. 14b).

Obr. 14

Obr. 14a Obr. 14b

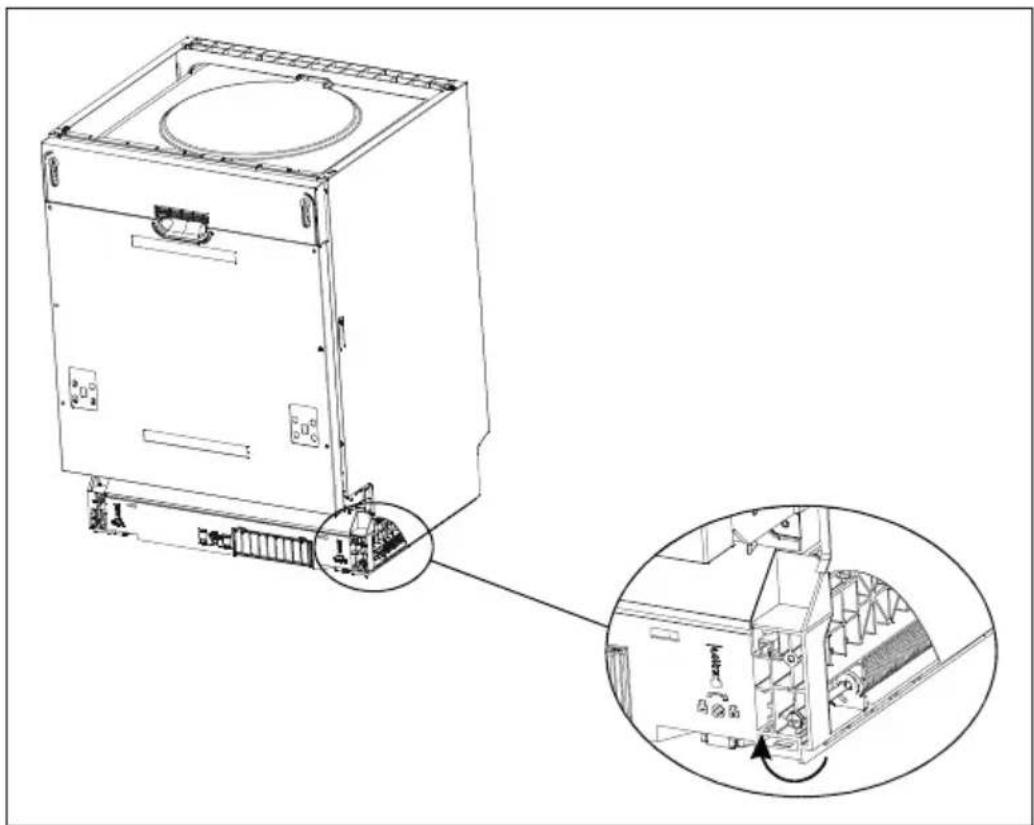

Nastavenie nosnosti pružiny dverí

• Nosnosť pružiny je nastavená len pre dvere umývačky. Pri upevnení krycej dosky sa zmení hmotnosť dverí umývačky.
• Nosnost pružiny dverí možno zmenit pomocou skrutiek naspodku na prednej strane umývačky (Obr. 15).
• Nastavenie nosnosti pružiny je správne, ak dvere zostávajú v otvorenej polohe a nepadajú.

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.
2. K dverám umývačky pripevnite kryciu dosku. Na pripevnenie použite upevňovacie skrutky a držiaky.

3. Nosnost' pružiny dverí (lavú a pravú) možno zmenit' pomocou skrutiek naspodku na prednej strane umývačky (Obr. 15). V smere hodinových ručičiek sa nosnost' pružiny zvýši. Proti smeru hodinových ručičiek sa nosnost' pružiny zníži.

4. Prívodnú hadicu pripojte k prívodu studenej vody podľa Obr. 17.

5. Vypúšťaciu (odtokovú) hadicu pripojte podľa Obr. 18.

6. Kondenzačný pás prilepte pod pracovní (kuchynskú) dosku (krok 3). Dbajte, aby kondenzačný pás bol nalepený zároveň s okrajom pracovnej (kuchynskej) dosky.

7. Umývačku umiestnite do pripraveného priestoru.

8. Pomocou nožičiek v prednej a zadnej časti umývačky vyrovnajte umývačku do vodorovnej polohy. Zadné nožičky možno nastaviť na stred umývačky otáčaním skrutky naspodku na prednej strane umývačky (krok 5A). Pri nastavení predných nožičiek umývačky otáčajte skrutkami, ktoré sú umiestnené pri predných nožičkách naspodku na prednej strane umývačky (krok 5B). Správnosť vyrovnanie skontrolujte vodováhou (Obr. 16).

9. Zástrčku zapojte do zásuvky.

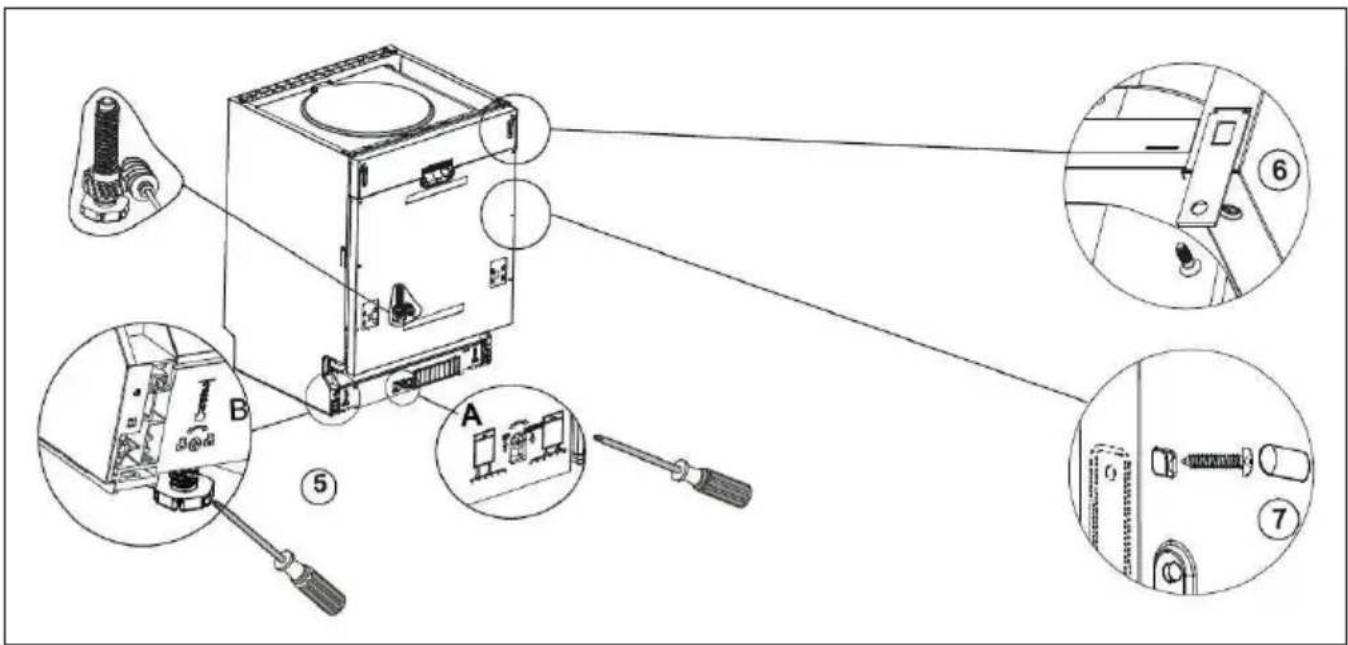

10. Po umiestnení a vyrovnání umývačky musí byť umývačka zaistená. Zaistenie umývačky možno urobit dvomi spôsobmi:

A – Uchytenie do bežnej kuchynskej (pracovnej) dosky:

Inštalačný háčik umiestnite do pripraveného otvoru na vrchnej strane umývačky. Inštalačný háčik priskrutkujte ku kuchynskej (pracovnej) doske (krok 6).

B – Uchytenie do mramorovej alebo žulovej pracovnej dosky:

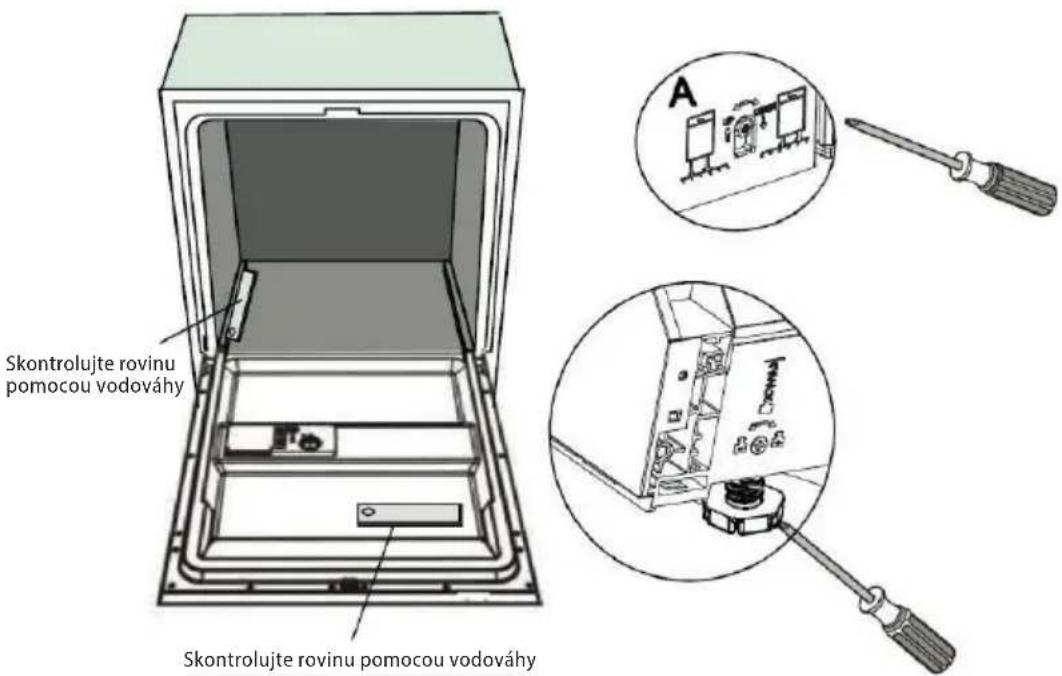

Vyrovnanie umývačky do vodorovnej polohy

1. Umývačku umiestnite do pripraveného priestoru.
2. Vodováhu umiestnite na úplne otvorené dvere umývačky a do vnútorného priestoru umývačky (Obr. 16). Skontrolujte, či je umývačka vo vodorovnej polohe.
3. Pomocou nastavitelných nožičiek vyrovnajte umývačku, aby bola vo vodorovnej polohe.

Poznámka:

Maximálna nastavitelná výška nožičiek je 70 mm.

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Odporúčame použit samostatný zásuvkový obvod s ističom 10A.
• Používaite iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobit požiar z prehriatia.
• Zástrčka prívodného kábla prístroja musí byť volne prístupná aj po inštalácii.
• Zmeny v pripojení môže robit' iba kvalifikovaný odborník.
• Elektrická bezpečnosť prístroja môže byť garantovaná iba vtedy, ak je ochranná svorka prístroja spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nemá zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia.

Pripojenie prívodu vody

• Pred pripojením prívodnej hadice k prívodu vody sa ubezpečte, že tlak vody je v rozmedzí 0,04 – 1,00 MPa. Pri vyššom tlaku vody treba namontovať redukčný tlakový ventil.
• Prívodnú hadicu pripojte k vodovodnému kohútiku so závitom 3/4" (Obr. 17). Dbajte nato, aby prívodná hadica nebola zalomená, stlačená ani prepletená.
• Pri výmene prístroja treba pri pripojení na zdroj vody vždy použit novú prívodnú hadicu, pôvodná prívodná hadica nesmiete znovu použit.
• Ak je vodovodné potrubie nové alebo sa dlhší čas nepoužilo, pred pripojením prívodnej hadice vypustte dostatočné množstvo vody, aby sa vodovodné rúrky prepláchli a prípadné usadeniny sa vyplavili a nedostali sa do umývačky riadu.
• Ak tieto bezpečnostné pokyny nebudú dodržané, môže dôjst k zablokovaniu a poškodeniu prístroja.

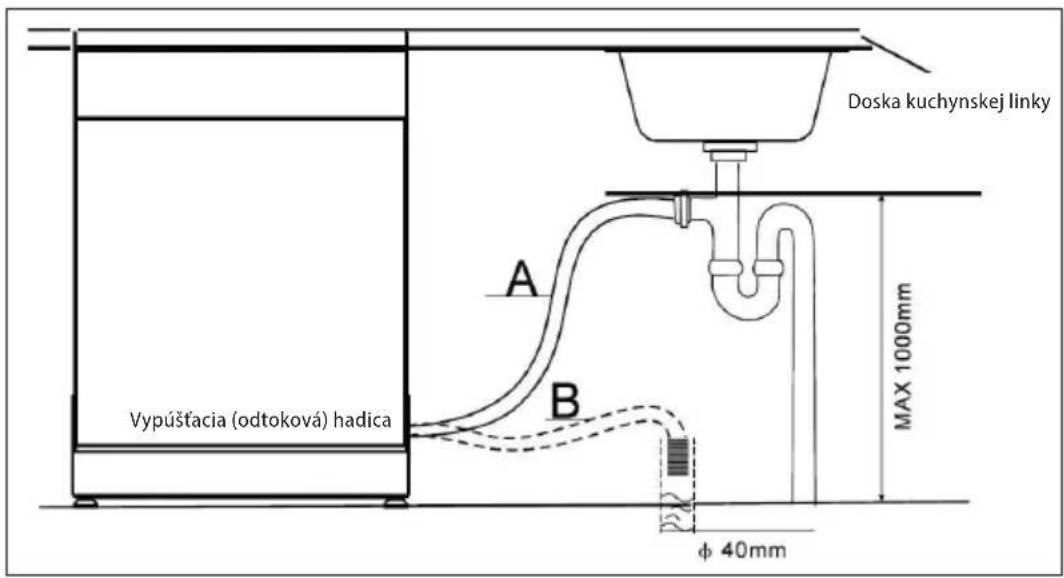

Vypúšťaciu (odtokovú) hadicu pripojte k odpadovému potrubiu s minimálnym priemerom 40 mm (Obr. 18). Ubezpečte sa, že vypúšťacia (odtoková) hadica nie je nikde ohnutá ani stlačená, aby sa nezhoršil alebo nezastavil odtok vody. Výška odpadového potrubia musí byť menšia ako 1000 mm (Obr. 18) a vypúšťacia (odtoková) hadica nesmie byť ponorená do vody. Vypúšťaciu (odtokovú) hadicu zaistite proti vytiahnutiu z odpadového potrubia.

Obr. 18

Predlženie vypúštacej (odtokovej) hadice

Vzdialenost' medzi pripojením vypúšťacej (odtokovej) hadice k odpadovému potrubiu a spodnej častí prístroja by nemala byť väčšia ako 1000 mm. Ak potrebujete predlížit vypúšťaciu (odtokovú) hadicu, ubezpečte sa, že použijete rovnakú vypúšťaciu (odtokovú) hadicu. Celková dlžka odtokovej hadice nesmie byť viac než 4 m, inak sa zníži čistiaci efekt prístroja.

Demontáž

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uzavrite prívod vody.
3. Uvolnite hadice na odtok a prítok vody.
4. Uvolnite upevňovacie skrutky.
5. Ak je k umývačke pripevnený doskový podstavec, demontujte ho.
6. Vytiahnite umývačku a pritom opatrne vytiahnite hadice na odtok a prítok vody a prívodný kábel.

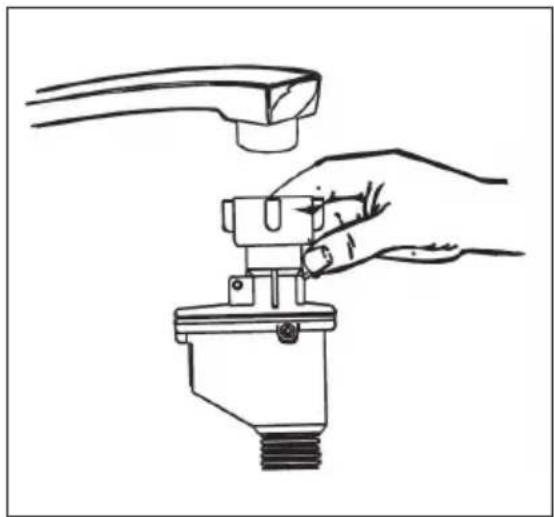

Odpojenie prívodu vody

1. Vypnite prívod vody (kohútik).
2. Stlačením tlačidla uvolníte tlak vody v prívodnej hadici. Pri zníženom tlaku nedôjde k nechcenému vystreknutiu vody z hadice.
3. Odskrutkujte prívodnú hadicu od kohútika.

Vypustenie prebytočnej vody z hadíc

Ak je vypúšťacia (odtoková) hadica napojená na odpadové potrubie v maximálne povolenej výške, prebytočnú vodu nemožno vypustiť úplne. Vypúšťaciu (odtokovú) hadicu treba odpojit’ od odpadového potrubia a položiť ju čo najnižšie. Pri vypustení prebytočnej vody z umývačky umiestnite vedľa odpojenej vypúšťacej (odtokovej) hadice napr. lavór, do ktorého prebytočná voda z hadíc vytečie.

RIEŠENIE PROBLÉMOV

Väčšinu drobných porúch, ktoré sa pri používaní umývačky vyskytnú, dokážete odstránit sami bez toho, aby ste museli volat servisnú službu. Nasledujúci prehlad vám pomôže nájsť príčiny problémov.

Popis poruchy Možná	príčina Riešenie
Spotrebič nefunguje	Istič má poruchu	V rozvádzači skontrolujte istič, či je v prevádzky schopnom stave. Odpojte všetky ostatné spotrebiče, ktoré sú pripojené na rovnaký okruh.
	Zástrčka nie je pripojená do zásuvky	Skontrolujte, či je prístroj zapnutý a dvere prístroja zavreté.Skontrolujte zapojenie zástrčky do zásuvky.
	Nízky tlak vody	Skontrolujte, či je otvorený prívod vody a či prívodná hadica je pevne pripojená ku kohútiku prívodu vody, či hadica nie je ohnutá.
	Dvere prístroja nie sú správne zavreté	Ubezpečte sa, že dvere prístroja pevne doliehajú.
Z prístroja sa neodčerpáva voda	Zlomená odtoková hadica Skontrolujte odtokovú hadicu.
	Upchatý filter	Skontrolujte hrubý filter (pozri kapitolu „čistenie filtra”)
	Upchatý odpad	Skontrolujte odpad, či nie je upchatý. V prípade upchatého odpadu ho vyčistite.Než sa obrátite na kvalifikovaného odborníka, odpojte vypúšťaciu (odtokovú) hadicu od odpadu a overte, či z nej odteká voda. Na zachytenie vody z vypúšťacej (odtokovej) hadice použite napr. vedro alebo inú väčšiu nádobu.
Mydlová voda v čistiacom priestore prístroja	Nevhodný čistiaci prípravok, rozliate leštidlo	Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu. Ak sa v čistiacom priestore objaví mydlová pena, prístroj nechajte otvorený, aby pena mohla vyprchať. Do čistiacho priestoru prilejte 4,5 litra studenej vody, prístroj zavrite a potom odčerpajte vodu. V prípade potreby tento postup zopakujte. Rozliate leštidlo vždy čo najskôr utrite.
	Rozliate leštidlo Rozliate leštidlo vždy čo najskôr utrite.
Škvrny v čistiacom priestore	Použili ste farebný čistiaci prípravok	Nepoužívajte čistiace prípravky obsahujúce farbivá.
Biely film na vnútornom povrchu umývačky.	Usadené minerály z tvrdej vody	Použite vlhkú špongiu a čistiaci prípravok a navlečte si gumené rukavice. Nikdy nepoužívajte iné čistiace prípravky než ktoré sú určené pre umývačky riadu.
Škvrny na príbore	Použitý príbor nie je odolný voči korózii
	Prístroj nebol spustený potom, čo sa pridala sol’ do umývačky. Kúsky soli sa dostali do čistiacho cyklu	Po pridaní solivždyspustte rýchly čistiaci program bez vloženého riadu.
	Uvolnený kryt zásobníka zmäkčovadla	Skontrolujte kryt zásobníka zmäkčovadla a ubezpečte sa, že je správne dotiahnutý.
Klepotajúci zvuk v čistiacom priestore prístroja počas spusteného čistiacho programu	Spodné alebo horné ostrekovacie rameno je blokované riadom alebo zvyškami jedla	Prerušte program, skontrolujte umiestnenie riadu alebo riad premiestnite, príp. vyčistite rameno od zvyškov jedla.
Rachotivý zvuk v čistiacom priestore prístroja počas spusteného čistiacho programu	Riad sa počas spusteného programu pohybuje volne v čistiacom priestore prístroja	Prerušte program a riad umiestnite tak, aby nedošlo k samovolnému uvolneniu počas čistiacho programu.
Klepotavý zvuk vo vodovodnom potrubí	Môže byť spôsobený prierezom potrubia	Na fungovanie umývačky nemá tento zvuk žiadny vplyv. V prípade pochybností sa obrátte na kvalifikovaného odborníka.
Kryt zásobníka čistiaceho prípravku nejde zatvorit	Zásobník je preplnený.	Odoberte prebytočné množstvo čistiaceho prípravku.
	Mechanizmus blokujú prilepené zvyšky čistiaceho prípravku.	Očistite zatvárací mechanizmus zásobníka čistiaceho prípravku.
Riad je špinavý	Riad nebol správne umiestnený	Pozri kapitolu „Uloženie riadu”.
	Zvolený čistiaci program nebol dostatočne silný	Zvolte intenzívnejší čistiaci program.
	Nedostatočné množstvo čistiaceho prípravku	Použite väčšie množstvo čistiaceho prípravku.
	Rameno je blokované riadom alebo zvyškami jedla	Skontrolujte umiestnenie riadu, príp. očistite rameno od zvyškov jedla.
	Filter môže byť zanesený alebo zle nasadený. Môže dôjst k zablokovaniu ostrekovacích ramien	Vyčistite alebo správne nasadťe filter. Vyčistite ostrekovacie ramená (pozri kapitolu „Čistenie a údržba ostrekovacích ramien“).
Stopy na skle	Kombinácia mäkkej vody a príliš veľkého množstva čistiaceho prípravku	Používajte menej čistiaceho prípravku, ak máte mäkkú vodu, a na umytie skla zvolte najkratší čistiaci cyklus.
Čierne alebo sivé škvrny na riade	Hliníkový príbor sa počas čistenia dotýkal riadu	Na vyčistenie týchto škvín použite jemný brúsny prostriedok. Tento prostriedok nevkladajte do umývačky!!!
Riad je mokrý	Nesprávne uložený riad Pozri kapitolu „Uloženie riadu“.
	Málo leštidla	Zvýšte množstvo leštidla, príp. doplňte dávkovač leštidla.
	Riad sa po dokončenom čistiacom cykle vyberá príliš skoro	Nevyberajte riad hned’ po skončení čistiaceho cyklu. Pootvorte dvere, aby prebytočná para mohla vyjsť von. S vybratím riadu začnite, keď riad bude takmer studený na dotyk. Najprv vždy vyprázdnite spodný kôš, aby sa zabránilo kvapkaniu vody z horného koše na dolný.
	Zvolili ste nevhodný čistiaci program.	Krátky čistiaci program zníži výkon čistenie riadu a aj teplota je pri čistenie nižšia. Zvolte čistiaci program s dlhšie trvajúcim čistiacim cyklom.
	Príbor s drevenou rukovätou	Odvádzanie vody je z tohto príboru ovel’a tažšie. Tento príbor nie je vhodný na umývanie v umývačke.

HLÁSENIA PORÚCH

V prípade poruchy sa na displeji zobrazí kód poruchy.

Kód Popis poruchy Možná príčina
E1 Umývačka príliš dlho napúšťa vodu	Skontrolujte prívod vody (kohútik nie je otvorený, prívod vody je obmedzený, tlak vody je príliš nízky).
E3 Nedosiahne sa nastavená teplota Porucha výh	revného telesa
E4 Pretečenie umývačky Priveľa pritekajúcej vody	Skontrolujte tlak prívodu vody

Poznámka:

• V prípade pretečenia spotrebiča vypnite hlavný prívod vody a potom sa obrátte na servis.
- Pred opätovným spustením prístroja odstráňte z vnútorného priestoru prebytočnú vodu.

ROZMERY UMÝVAČKY

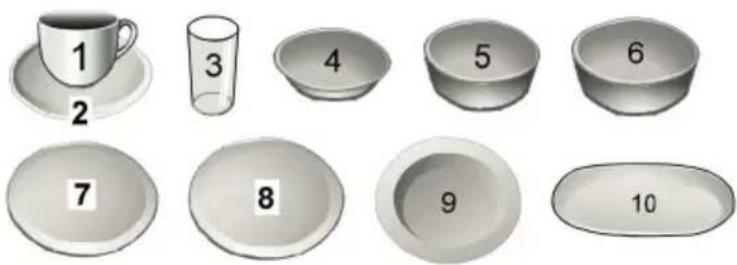

PRÍKLAD UMIESTNENIA RIADU

• Kapacita 14 súprav riadu
• Poloha horného koša: nízka poloha
  • Čistiaci program: ECO
  • Nastavenie dávkovania leštiaceho prípravku H4

Horný kôš Dolný kôš

Kôš na príbor

Poloha 1 – zdvihnite ľavú stranu koša smerom nahor, obe strany košov sú zošikmené.

Poloha 3 – zdvihnite l'avú stranu koša smerom nahor, obe strany košov sú zošikmené.

Poloha 4 – posuňte pravú stranu koša sprava doľava, koše sa prekrývajú.

- L'avú stranu koša nemožno úplne vybrat. Vybrat možno iba pravú čast.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých prístrojov.
• Škatulu od prístroja môžete dat do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdaite do zberného materiálu na recykláciu

Recyklácia prístroja na konci jeho životnosti:

Tento prístroj je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že výrobok nepatrí do domáceho odpadu. Treba ho odovzdat' na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite ničeniu životného prostredia a ľudského zdravia. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.

PODZIĘKOWANIE
