NÁVOD NA OBSLUHU EGG46342NX ELECTROLUX

Ďakujeme vám, že ste si kúpili spotrebič Electrolux. Vybrali ste si výrobok, ktorý v sebe skrýva desaťročia odborných skúseností a inovácií. Pri vývoji tohto dômyselného a štýlového spotrebiča sme mysleli na vás. Preto si pri každom použití môžete byť istí, že dosiahnete vynikajúce výsledky.

Vitajte vo svete Electrolux.

Tipy na používanie, brožúry, riešenie problémov a informácie o údržbe: www.electrolux.com

Zaregistrujte si produkt a využite tak ešte lepší servis: www.electrolux.com/productregistration

Do spotrebiča si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely: www.electrolux.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely.

Keď budete kontaktovať servis, nezabudnite si pripraviť nasledujúce údaje.

Varovanie/upozornenie – Bezpečnostné pokyny.

Všeobecné informácie a tipy

Environmentálne informácie

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nie je zodpovedný za škody a zranenia spôsobené nesprávnou inštaláciou a používaním. Návod na používanie uchovávajte vždy v blízkosti spotrebiča, aby ste doň mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

VAROVANIE

Nebezpečenstvo udusenia, poranenia alebo trvalého postihnutia.

• Deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo psychickými schopnosťami alebo nedostatkom skúseností a znalostí môžu tento spotrebič používať len vtedy, ak sú pod dozorom dospelej osoby alebo osoby, ktorá je zodpovedná za ich bezpečnosť.
• Nedovoľte, aby sa deti hrali so spotrebičom.
• Obaly uschovajte mimo dosahu detí.
• Nedovoľte deťom ani domácim zvieratám priblížiť sa k spotrebiču počas prevádzky alebo keď je horúci. Prístupné časti sú horúce.
• Ak má spotrebič detskú poistku, odporúčame ju zapnúť.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Spotrebič a jeho prístupné časti sa počas používania môžu veľmi zohrievať. Nedotýkajte sa výhrevných telies.
• Spotrebič nepoužívajte prostredníctvom externého časovača ani samostatného diaľkového ovládania.
• Varenie na varnom paneli s tukom alebo olejom bez dohľadu môže byť nebezpečné a môže spôsobiť požiar.
• Nikdy sa nepokúšajte zahasiť oheň vodou, ale vypnite spotrebič a potom zakryte plameň, napr. pokrievkou alebo nehorľavou pokrývkou.
• Na varnom povrchu nenechávajte žiadne predmety.
• Na čistenie spotrebiča nepoužívajte parné čističe.
• Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by sa nemali klásť na povrch varného panela, pretože sa môžu rozpáliť.

2. ⚠ BEZPEČNOSTNÉ POKYNY

Tento spotrebič je vhodný pre nasledovné trhy:

CZ LV LT SK EE

2.1 Inštalácia

VAROVANIE

Tento spotrebič smie nainštalovať iba kvalifikovaná osoba.

• Odstráňte všetok obalový materiál.
• Poškodený spotrebič neinštalujte ani nepoužívajte.
• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.
• Dodržiavajte požadovanú minimálnu vzdialenosť od iných spotrebičov a nábytku.
• Pri premiestňovaní spotrebiča buďte vždy opatrní, pretože je ťažký. Vždy používajte bezpečnostné rukavice.
• Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhkosťou.
• Spodnú časť spotrebiča chráňte pred parou a vlhkosťou.
• Spotrebič neinštalujte vedľa dverí ani pod okno. Predídete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna.

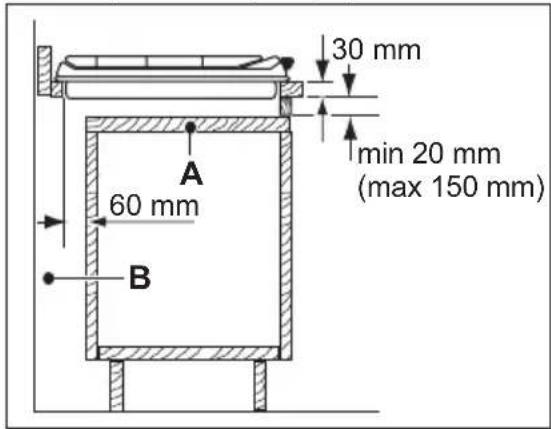

• Ak je spotrebič nainštalovaný nad zásuvkami, uistite sa, že je priestor medzi spodnou časťou spotrebiča a hornou zásuvkou postačujúci na cirkuláciu vzduchu.
• Spodná časť spotrebiča sa môže zohriať. Pod spotrebič odporúčame nainštalovať nehorľavý oddeľovací panel, ktorý zamedzí prístup k jeho spodnej časti.

Zapojenie do elektrickej siete

VAROVANIE

Nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Všetky práce súvisiace s elektrickým zapojením musí vykonať kvalifikovaný elektrikár.
• Spotrebič musí byť uzemnený.
• Pred akýmkoľvek zásahom sa presvedčte, že je spotrebič odpojený od elektrickej siete.
• Použite vhodný elektrický sieťový kábel.
• Elektrické sieťové káble sa nesmú zamotať.
• Presvedčte sa, že sa sieťový kábel alebo zástrčka (ak je k dispozícii) pri zapájaní spotrebiča do blízkej zásuvky nedotýka horúceho spotrebiča alebo horúcej varnej nádoby.
• Skontrolujte, či je spotrebič správne nainštalovaný. Uvoľnený a nesprávny elektrický sieťový kábel alebo zástrčka (ak sa používa) môže spôsobiť nadmerné zohriatie zásuvky.
• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.
• Použite káblovú svorku na odľahčenie ťahu.
• Uistite sa, že zástrčka (ak sa používa) alebo prívodný elektrický kábel nie je poškodený. Ak chcete vymeniť prívodný elektrický kábel, kontaktujte servis alebo elektrikára.
• Elektrická sieť v domácnosti musí mať odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenosť kontaktov odpájacieho zariadenia musí byť minimálne 3 mm.
• Použite iba správne izolačné zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrať z držiaka).

Prívod plynu

- Všetky práce súvisiace s pripojením na prívod plynu musí vykonať kvalifikovaná osoba.

• Pred inštaláciou sa ubezpečte, že sú podmienky v miestnych rozvodoch (druh plynu a tlak plynu) a nastavenie spotrebiča navzájom kompatibilné.
• Zabezpečte prúdenie vzduchu v okolí spotrebiča.
• Informácie o prívode plynu nájdete na typovom štítku.
• Tento spotrebič nie je pripojený k zariadeniu, ktoré odvádza spaliny. Dbajte na to, aby ste spotrebič zapojili podľa aktuálnych inštalačných predpisov. Venujte pozornosť požiadavkám ohľadne primeraného vetrania.

2.2 Používanie

VAROVANIE

Nebezpečenstvo zranenia, popálenín alebo zásahu elektrickým prúdom.

• Tento spotrebič používajte v domácom prostredí.
• Nemeňte technické charakteristiky tohto spotrebiča.
• Počas činnosti nenechávajte spotrebič bez dozoru.
• Spotrebič nepoužívajte, keď máte mokré ruky, ani keď je v kontakte s vodou.
• Na varné zóny nekladte príbor ani pokrievky. Môžu sa zohriať.
• Po použití varnú zónu vypnite.

VAROVANIE

Hrozí nebezpečenstvo požiaru alebo výbuchu.

• Tuky a oleje môžu pri zohriatí uvoľňovať horľavé výpary. Pri príprave jedla musia byť plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.
• Výpary uvoľňované veľmi horúcim olejom môžu spôsobiť spontánne vznietenie.
• Použitý olej, ktorý môže obsahovať zvyšky pokrmov, môže spôsobiť požiar pri nižšej teplote ako nový olej.
• Horľavé látky ani predmety, ktoré sú nasiaknuté horľavými látkami, nekladte do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Horúci kuchynský riad nenechávajte na ovládacom paneli.
• Obsah kuchynského riadu nenechajte vyvrieť.
• Varné zóny nikdy nepoužívajte s prázdnym kuchynským riadom ani bez riadu.
• Dávajte pozor, aby na spotrebič nespadli predmety alebo kuchynský riad. Mohlo by dôjsť k poškodeniu povrchu spotrebiča.
• Na spotrebič nedávajte alobal.
• Dbajte na to, aby sa do kontaktu s varným panelom nedostali kyseliny, napríklad ocot, citrónová šťava alebo prípravky na čistenie vodného kameňa. Môže to spôsobiť vznik matných miest.
• Tento spotrebič je určený iba na varenie. Nepoužívajte ho na iné účely, ako napríklad na vykurovanie miestnosti.
• Používanie plynového spotrebiča na prípravu jedál spôsobuje tvorbu tepla a vlhkosti v miestnosti, v ktorom je nainštalovaný. Zabezpečte dobré vetranie v miestnosti, kde je spotrebič nainštalovaný.
• Zabezpečte, aby boli vetracie otvory voľné.
• Dlhodobé intenzívne používanie spotrebiča si môže vyžadovať prídavné vetranie, napríklad otvorenie okna alebo účinnejšie vetranie, napríklad zvýšením intenzity mechanickej ventilácie, ak je k dispozícii.
• Používajte len stabilný kuchynský riad so správnym tvarom a priemerom väčším ako rozmery horákov. Hrozí nebezpečenstvo prehriatia a prasknutia skleneného panela (ak je k dispozícii).
• Nakoniec skontrolujte, či plameň nezhasne pri rýchdom otočení ovládača z maximálnej do minimálnej polohy.
• Dbajte na to, aby sa hrnce nachádzali v strede varných zón a nepresahovali cez okraje varného povrchu.
• Používajte iba príslušenstvo dodané so spotrebičom.
• Na horák neinštalujte rozptylovač plameňa.

2.3 Ošetrovanie a čistenie

VAROVANIE

Hrozí nebezpečenstvo poškodenia spotrebiča.

vajte abrazívne prostriedky, drôtenky, rozpúšťadlá ani kovové predmety.

2.4 Likvidácia

VAROVANIE

Nebezpečenstvo poranenia alebo udusenia.

• Informácie o správnej likvidácii spotrebiča vám poskytne váš miestny úrad.
• Spotrebič odpojte od elektrickej siete.
• Odrežte elektrický napájací kábel a zlikvidujte ho. • Zarovnajte vonkajšie plynové trubice.

3. POPIS VÝROBKU

3.1 Rozloženie varného povrchu

1 Stredne rýchly horák 2 Rýchly horák 3 Pomocný horák 4 Otočné ovládače

Symbol Popis
	plyn sa neprivádza / poloha vypnutia
	zapaľovacia poloha/ maximálny prívod plynu

Symbol Popis
	minimálny prívod plynu

4. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE

Pozrite si kapitoly týkajúce sa bezpečnosti.

4.1 Zapálenie horáka

VAROVANIE

Budte velmi opatrní, ked' použivate otvorený oheň v kuchyni. Výrobca odmieta akúkolvek zodpovednost' pri nevhodnom zaobchádzaní s plameňom.

1. Stlačte otočný ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej polohy ( ☆ Ⓗ
2. Otočný ovládač podržte stlačený 10 alebo menej sekúnd, aby sa zohrial termočlánok. Ak tak neurobíte, prívod plynu sa preruší.
3. Ked' je plameň pravidelný, upravte ho.

Ak sa horák po opakovaných pokusoch správne nezapáli, skontrolujte, či je v správnej polohe korunka a kryt horáka.

A) Kryt horáka B) Korunka horáka C) Zapašovacia sviečka D) Termočlánok

VAROVANIE

Nedržte ovládací gombík stlačený dlhšie ako 15 sekúnd.

Pozrite si kapitoly týkajúce sa bezpečnosti.

5.1 Úspora energie

Používajte kuchynský riad s priemerom zodpovedajúcim veľkosti horákov.

Horák Priemery kuchynského ria-du
Rýchly 180 - 260 mm
Predný stred-ne rýchly	120 - 180 mm

Ak nemáte k dispozícii elektrinu, horák môžete zapálit' aj bez elektrického zapalovača. V tomto prípade sa priblížte k horáku s plameňom, stlačte príslušný otočný ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej polohy.

Po inštalácii alebo zapnutí napájania po výpadku sa môže generátor iskier aktivovat' automaticky. Je to normálne.

4.2 Vypnutie horáka

Horák Priemery kuchynského ria-du
Zadný stred-ne rýchly	120 - 220 mm
Pomocný 80 - 180 mm

VAROVANIE

Uistite sa, že dná hrncov nie sú umiestnené nad otočnými ovládačmi. Ak sú otočné ovládače pod dnami hrncov, pôsobením plameňa sa zohrejú. Jednu varnú nádobu nikdy nedávajte na dva horáky.

Uistite sa, že rukoväte nie sú nad horným okrajom varnej dosky. Uistite sa, že sú hrnce položené do stredu varných zón, aby bola zabezpečená maximálna stabilita a nižšia spotreba plynu.

Na varné zóny nekladte nestabilné alebo poškodené nádoby, aby nedošlo k vyliatiu pokrmu a zraneniu.

VAROVANIE

Nepoužívajte rozptylovač plameňa.

6. OŠETROVANIE A ČISTENIE

VAROVANIE

Pozrite si kapitoly týkajúce sa bezpečnosti.

VAROVANIE

Pred čistením spotrebič vypnite a nechajte vychladnúť. Pred akýmikoľvek čistiacimi prácami alebo údržbou odpojte spotrebič od elektrickej napájacej siete.

Škrabance a tmavé škvrny na povrchu neovplyvňujú funkčnosť spotrebiča.

• V záujme jednoduchšieho čistenia varného panela je možné podstavce na hrnce odstrániť. - Nečistoty zo smaltovaných dielov, viečok a koruniek odstráňte teplou mydlovou vodou a pred opätovným nasadením ich dôkladne osušte. - Diely z nehrdzavejúcej ocele umyte vodou a utrite ich dosucha mäkkou handrou. - Podstavce na varné nádoby nie sú určené na umývanie v umývačke riadu. Musíte ich umývať ručne. - Pri ručnom umývaní a sušení podstavcov na varné nádoby postupujte opatrne, pretože proces smaltovania niekedy zanecháva ostré hrany. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty. - Po čistení skontrolujte, či sú podstavce umiestnené správne. - Skontrolujte, či sú ramená podstavcov na hrnce umiestnené v strede horáka, aby horáky správne fungovali.

- Pri umiestňovaní podstavcov postupujte opatrne, aby ste zabránili poškodeniu hornej časti varného panela.

1. – Okamžite odstráňte: taviaci sa plast, plastovú fóliu a potraviny s obsahom cukru.
2. Spotrebič vypnite a nechajte ho vychladnúť, až potom vyčistite: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé farebné škvrny na kove. Používajte špeciálny čistič určený na povrch varného panela.
3. Spotrebič vyčistite vlhkou handričkou a malým množstvom čistiaceho prostriedku.
4. Nakoniec utrite spotrebič dosucha čistou handričkou.

Pri nadmernom ohreve na nehrdzavejúcej oceli vznikajú škvrny. Vzhľadom na to nesmiete variť v keramických, kameninových hrncoch ani na liatinových platniach.

6.1 Čistenie zapaľovacej sviečky

Funkciu zapalovania zabezpečuje keramická zapalovacia sviečka s kovovou elektródou. Tieto časti udržiavajte vždy čisté, aby ste predišli ťažkostiam pri zapalovaní, a kontrolujte, či nie sú otvory korunky horáka zanesené.

Pravidelne požiadajte svoje miestne servisné stredisko o kontrolu stavu rúrok na prívod plynu a regulátora, ak je namontovaný.

7. RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie
Pri zapaľovaní plynu sa netvo-rí iskra	• Nie je k dispozícii elektrické napätie	• Skontrolujte, či je spotrebič zapojený a či je zapnuté elektrické napájanie.• Skontrolujte poistku. Ak sa poistka vyhodí viackrát, ob-rátte sa na kvalifikovaného elektrikára.
• Kryt a korunka horáka nie	sú v správnej polohe	• Skontrolujte, či sú kryt a korunka horáka v správnej polohe.
Plameň zhasína ihneď po za-pálení	• Termočlánok nie je dosta-točne zohriaty	• Po zapálení plameňa držte ovládač stlačený približne 10 sekúnd.
Plameň je po obvode horáka nerovnomerný	• Korunka horáka je upchatá zvyškami potravín	• Skontrolujte, či nie je zane-sená dýza a či korunka ho-ráka nie je znečistená kú-skami potravín.

Pri výskyte problému sa najprv pokúste vyriešiť ho sami. Ak problém nedokážete odstrániť sami, zavolajte predajcu alebo servisné stredisko.

Ak ste spotrebič nepoužívali správne alebo inštaláciu nevykonal autorizovaný technik, môže sa stať, že za návštevu pracovníka servisného strediska alebo predajcu budete musieť zaplatiť, aj keď k poruche dôjde počas záručnej doby.

Tieto údaje sú potrebné na rýchle a správne poskytnutie pomoci. Tieto údaje nájdete na dodanom typovom štítku.

- Popis modelu ......

Používajte iba originálne náhradné diely. Získate ich v autorizovanom servisnom stredisku alebo v autorizovaných predajňach s náhradnými dielmi.

7.1 Štítky dodané vo vrecku s príslušenstvom

Samolepiace štítky nalepte podľa nižšie uvedených pokynov:

1 Nalepte ho na záručný list a túto časť pošlite. 2 Nalepte ho na záručný list a túto časť si odložte.

3 Nalepte ho na návod na používanie.

8. INŠTALÁCIA

VAROVANIE

Pozrite si kapitoly týkajúce sa bezpečnosti.

VAROVANIE

Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vykonat' výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

8.1 Prívod plynu

Zvolte si pevné pripojenie alebo použite ohybnú rúrku z nehrdzavejúcej ocele v súlade s platnými predpismi. Ak použijete ohybné kovové rúrky, dávajte pozor, aby sa nedotýkali pohyblivých častí alebo aby neboli pokrútené a stlačené. Dávajte pozor aj pri kombinovaní varného panela a rúry.

Ubezpečte sa, že tlak prívodu plynu do spotrebiča zodpovedá odporúčaným hodnotám. Nastavitelná prípojka je upevnená k ústrednej prípojke plynu pomocou matice so závitom G 1/2". Dielce zaskrutkujte bez použitia sily, prípojku nastavte do požadovaného smeru a všetko dotiahnite.

Pre skvapalnený plyn použite držiak na gumenú hadičku. Vždy použite tesnenie. Potom pripojte spotrebič na prívod plynu.

– sa nemôže zahriat' na vyššiu ako izbovú teplotu, teda na viac ako 30 °C, - nie je dlhšia ako 1 500 mm, - nie je priškrtená, - nie je napnutá ani stočená,

– sa nikde nedotýka ostrých hrán alebo rohov predmetov, - možno ľahko skontrolovať jej stav.

Kontrola stavu ohybnej hadice pozostáva z kontroly, či:

– na nej nie sú praskliny, zárezy, znaky obhoria na koncoch, ale aj po celej dĺžke, - materiál nestvrdol a či je stále správne ohybný, – upevňovacia svorka nezhrdzavela, - neuplynula doba životnosti.

Ak spozorujete jednu alebo viac chýb, hadicu neopravujte, ale ju vymeňte.

Po dokončení inštalácie sa uistite, že každý spoj správne tesní. Na kontrolu použite mydlový roztok, nie plameň!

8.2 Výmena dýz

1. Odstráňte podstavce na varné nádoby.
2. Odstráňte kryty a korunky z horáka.
3. Nástrčným kľúčom 7 odstráňte dýzy a nahraďte ich dýzami potrebnými pre druh plynu, ktorý používate (pozrite si tabuľku v časti „Technické údaje“).
4. Namontujte všetky diely na miesto, pri inštalácii zvoľte opačný postup.
5. Typový štítok (nachádza sa v blízkosti rúrky prívodu plynu) vymeňte za štítok pre nový druh privádzaného plynu. Tento štítok nájdete vo vrecku pribalenom k spotrebiču.

Ak je tlak prívodu plynu premenlivý alebo sa líši od požadovaného tlaku, musíte na prívodnú plynovú rúrku namontovať vhodný adaptér tlaku.

8.3 Nastavenie minimálnej úrovne

Úprava minimálnej úrovne horákov:

1. Zapálte horák.
2. Otočte ovládač do minimálnej polohy.
3. Vyberte ovládač.
4. Pomocou skrutkovača nastavte polohu obtokovej skrutky.

• Pri prechode zo zemného plynu G20 20 mbar na skvapalnený plyn úplne zaskrutkujte nastavovaciu skrutku.
• Pri prechode zo skvapalneného plynu na zemný plyn G20 20 mbar odkrutkujte obtokovú skrutku o približne 1/4 otáčky.

VAROVANIE

Nakoniec skontrolujte, či plameň nezhasne pri rýchdom otočení ovládača z maximálnej do minimálnej polohy.

8.4 Zapojenie do elektrickej siete

• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpovedajú parametrom elektrickej siete.
• Spotrebič sa dodáva s prívodným elektrickým káblom. Ku káblu treba pripojiť vhodnú zástrčku, ktorá zodpovedá zaťaženiu uvedenému na typovom štítku. Uistite sa, že ste zástrčku zapojili do správnej zásuvky.
• Vždy používajte správne inštalovanú uzemnenú zásuvku.
• Uistite sa, že je napájací elektrický kábel po inštalácii prístupný.
• Pri odpájaní spotrebiča od elektrickej siete neťahajte za prívodný kábel. Vždy ťahajte za zástrčku.
• Keď je spotrebič zapojený pomocou predlžovacieho kábla, adaptéra alebo rozvodky, hrozí nebezpečenstvo požiaru. Uistite sa, že uzemnenie vyhovuje štandardom a nariadeniam.
• Nenechajte napájací kábel nahriať sa na teplotu vyššiu ako 90 °C.

Ak chcete napájací kábel vymeniť, použite iba H05V2V2-F T90 alebo ekvivalentný typ. Skontrolujte, či zvolený kábel vyhovuje danému napätiu a pracovnej teplote. Žlto/zelený uzemňovací vodič musí byť o približne 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

8.6 Zabudovanie

Spotrebič inštalujte iba do pracovnej dosky s rovným povrchom.

8.7 Možnosti zabudovania

Kuchynský dielec s dvierkami

Ochranná priečka nainštalovaná pod varným panelom sa musí jednoducho vyberať a v prípade potreby zásahu servisného pracovníka musí byť spotrebič jednoducho prístupný.

A) Vyberateľný panel B) Priestor pre prípojky

Kuchynský dielec s rúrou

Rozmery priestoru pre varný panel musia zodpovedať príslušným údajom a kuchynská jednotka musí mať otvory na nepretržitý prívod vzduchu. Elektrická prípojka varného panela a rúry sa musí z bezpečnostných dôvodov inštalovať samostatne aj preto, aby sa dala rúra z jednotky jednoducho vybrať.

9. TECHNICKÉ INFORMÁCIE

Rozmery varného panela

Šírka: 594 mm

Dížka: 510 mm

Rozmery priestoru pre varný panel

Šírka: 560 mm

Dížka: 480 mm

Tepelný príkon

Rýchly horák 3.0kW

Stredne rýchly horák: 2.0kW

Pomocný horák: 1.0kW

CELKOVÝ VÝKON: G20 (2H) 20 mbar = 8.0 kWG30/G31 (3B/P) 30/30 mbar = 567 g/h

Elektrické napájanie: 230 V ~ 50 Hz

Kategória: II2H3B/P

Pripojenie plynu: G 1/2"

Prívod plynu: G20 (2H) 20 mbar

Trieda spotrebiča: 3

Priemery prívodov

Horák ∅ prívodu v 1/100		Horák ∅ prívodu v 1/100
	mm		mm
Pomocný	28	Rýchly	42
Stredne rýchly	32

Plynové horáky pre ZEMNÝ PLYN G20 20 mbar

HORÁK	NORMÁLNY VÝKON kW	tryska 1/100 mm
Pomocný	1.0	70
Stredne rýchly	2.0	96
Rýchly	3.0	119

HORÁK	NORMÁLNY VÝKONkW	tryska1/100 mm	g/h
Pomocný	1.0	50	73
Stredne rýchly	2.0	71	145
Rýchly	2.8	86	204

10. OCHRANA ŽIVOTNÉHO PROSTREDIA

Materiály označené symbolom 📊 odovzdajte na recykláciu. Obal hoďte do príslušných kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických
