Тип продукта	Детский монитор
Бренд	D-Link
Модель	DCS-700L
Приблизительные размеры	10 x 5 x 5 cm
Приблизительный вес	0.5 kg
Питание	Сетевой адаптер в комплекте
Видеофункция	Камера с ночным видением
Аудиофункция	Двусторонняя аудиосвязь (интерком)
Датчик температуры	Да, встроенный
Беспроводной радиус действия	До 50 метров в помещении
Подключение	Wi-Fi (2.4 GHz)
Мобильное приложение	myDlink Lite
Датчик движения	Да, push-уведомления
Звуковой датчик	Да, обнаружение плача
Предел температуры	Настраиваемый
Предел звука	Настраиваемый
Ночной режим	Автоматический
Чистка и обслуживание	Протирайте мягкой сухой тканью. Не используйте химические средства.
Безопасность	Шифрование данных по умолчанию
Запасные части	Недоступны
Ремонтопригодность	Не подлежит ремонту пользователем

Часто задаваемые вопросы - DCS-700L D-LINK

Как настроить детский монитор D-Link DCS-700L в первый раз?

Загрузите приложение myDlink Lite на свое мобильное устройство, подключите камеру к сети и следуйте инструкциям в приложении для подключения к сети Wi-Fi.

Что делать, если камера не подключается к Wi-Fi?

Убедитесь, что сеть Wi-Fi работает на частоте 2.4 ГГц и пароль введен правильно. Перезагрузите камеру и роутер. Если проблема не устранена, сбросьте камеру до заводских настроек.

Можно ли использовать без подключения к интернету?

Нет, камера требует сеть Wi-Fi и подключение к интернету для правильной работы и отправки уведомлений на ваш телефон.

Как включить ночное видение?

Ночное видение включается автоматически при недостаточном освещении. Если оно не работает, убедитесь, что датчик света не заблокирован.

Могу ли я говорить с ребенком через камеру?

Да, камера имеет двустороннюю аудиосвязь. Удерживайте кнопку разговора в приложении для общения.

Как настроить оповещения о звуке и температуре?

В приложении перейдите в настройки камеры и включите оповещения о звуке и температуре. Вы можете установить пороговые значения для получения уведомлений.

Что делать, если приложение не обнаруживает камеру?

Убедитесь, что камера включена и ваше мобильное устройство находится в той же сети Wi-Fi. Перезагрузите приложение и камеру. Если она все еще не обнаруживается, сбросьте камеру.

Как сбросить камеру до заводских настроек?

Найдите кнопку сброса на нижней стороне камеры. Удерживайте ее в течение 10 секунд, пока светодиод не начнет мигать красным/зеленым.

Можно ли просматривать камеру с нескольких устройств?

Да, вы можете предоставить доступ к камере другим пользователям через приложение myDlink Lite. У каждого пользователя должна быть своя учетная запись.

Как правильно чистить камеру?

Отключите камеру и протрите внешнюю поверхность мягкой сухой тканью. Не используйте жидкости или абразивные средства, чтобы избежать повреждений.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DCS-700L D-LINK

Краткое руководство по установке

Перед началом работы...

• Пожалуйста, сохраните данное руководство для использования в дальнейшем.
• Пожалуйста, прочтите данные инструкции перед тем, как начать пользоваться устройством.
• Не закрывайте вентиляционные отверстия.
• Не накрывайте данное устройство тканью.
• Не позволяйте детям играть с данным устройством.
• Не помещайте данное устройство рядом с водой или другими жидкостями, а также рядом с раковиной, душем или ванной.
• Не пытайтесь вскрыть или разобрать данное устройство.
• Очистка: Для очистки камеры используйте только сухую ткань; не допускайте намокания камеры.
• Опасность удушения: Поместите данное устройство и подключенные к нему кабели не менее чем в 1 metre от ребенка. Разместите подключенные кабели на некотором расстоянии от детской кровати.
• Данное устройство не предназначено для наблюдения за взрослыми людьми.

Убедитесь, что в комплект поставки входит следующее:

Беспроводная видеоняня (DCS-700L)

Адаптер питания

Дополнительные сменные кольца

Комплект крепления к стене

Если что-либо из перечисленного отсутствует, обратитесь к поставщику.

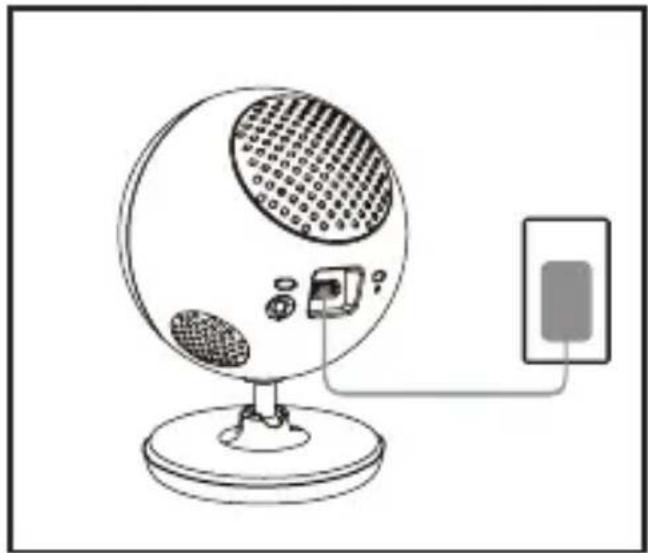

Подключите камеру и подождите до тех пор, пока индикатор питания не загорится зеленым цветом.

Можно использовать входящий в комплект поставки адаптер питания или переносной USB-аккумулятор (не входит в комплект поставки), который может обеспечить питание 5 В, 2 А.

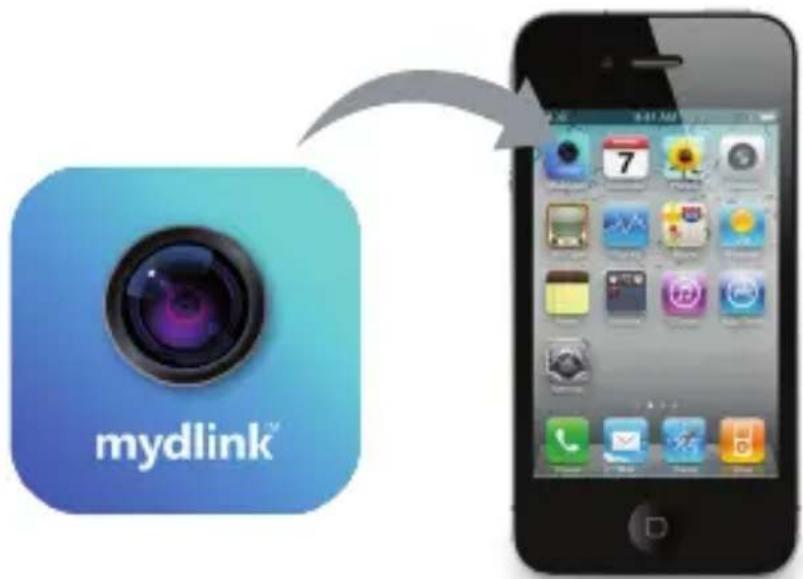

Загрузите и запустите бесплатное приложение mydlink Baby Camera Monitor, чтобы настроить камеру.

Загрузите и запустите приложение, набрав "mydlink Baby Camera Monitor" в поисковой строке App Store или Google Play. Приложение поможет выполнить пошаговый процесс настройки.

Камера Wi-Fi для наблюдения за ребенком

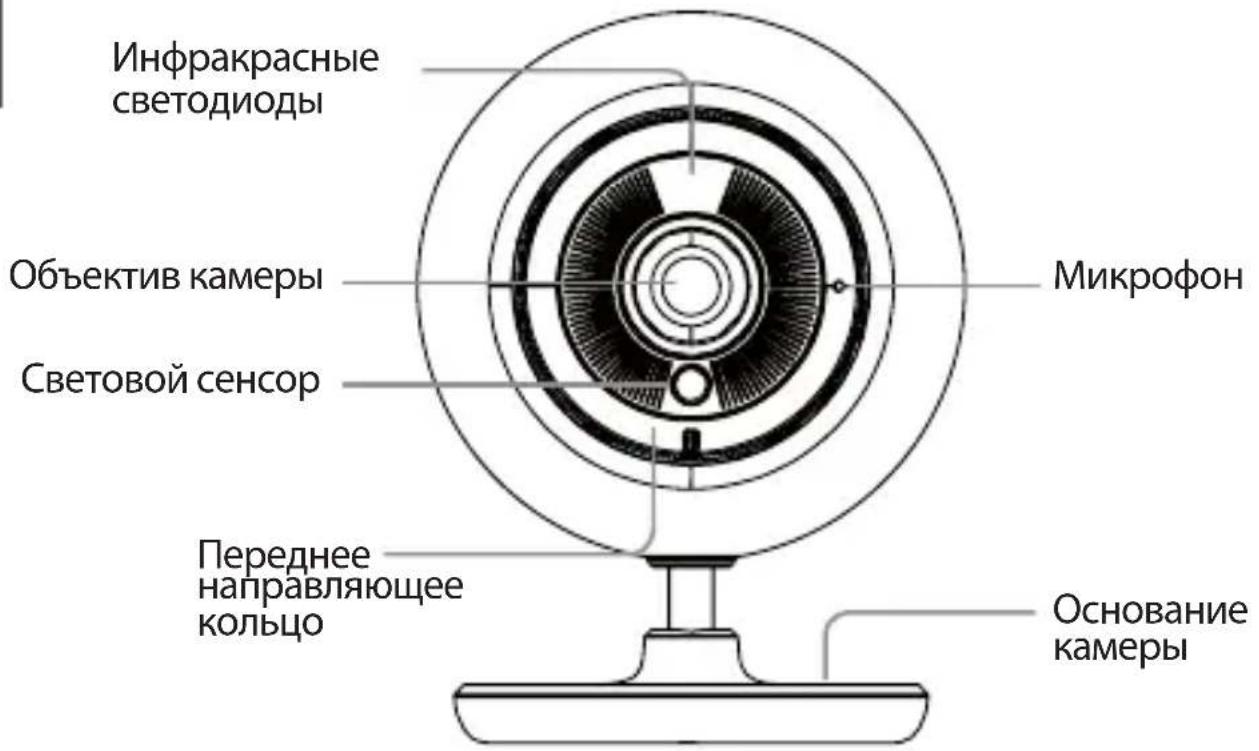

Вид спереди

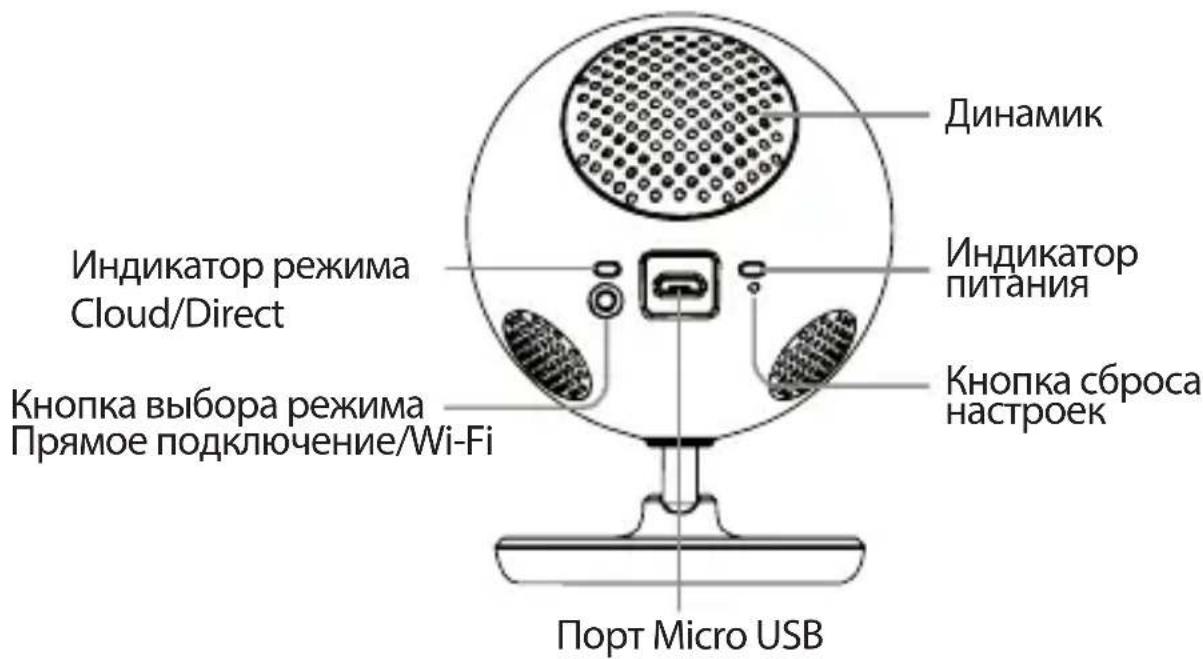

Вид снизу

Монтаж камеры на стену (если необходимо)

- Используйте сверло 6 мм, чтобы просверлить два отверстия на расстоянии 36 мм друг от друга, глубиной, по меньшей мере, 30 мм.

- Используйте молоток, чтобы вставить анкеры в отверстия.

- Вкрутите входящие в комплект поставки винты в анкеры.

- Поместите основание отверстиями поверх винтов, как показано на рисунке, а затем сдвиньте камеру вниз, чтобы закрепить ее.

Поиск и устранение неисправностей

Как сменить направляющие кольца?

- Поверните направляющее кольцо против часовой стрелки и снимите его. Наденьте новое направляющее кольцо и поворачивайте его по часовой стрелке до тех пор, пока оно не встанет на место.

Как выбрать другую колыбельную мелодию?

- Колыбельную мелодию можно сменить с помощью приложения mydlink Baby Camera Monitor.

На изображении с камеры наблюдается белая дымка при использовании режима ночного видения.

- Возможно, свет от инфракрасных светодиодов на камере отражается от близлежащей поверхности. Попробуйте изменить положение камеры.

Приложение mydlink Baby Camera Monitor запущено, но камера не найдена.

• Убедитесь, что камера включена и получает питание.
• Если камера была ранее настроена, убедитесь, что смартфон или планшетный ПК подключен к тому же маршрутизатору, что и камера.
• Если настраивается новая камера, или камера используется вдалеке от дома, убедитесь, что смартфон или планшетный ПК подключен к сети Wi-Fi камеры.
• Сеть Wi-Fi должна называться [myBabyCam-XXXX].
• Пароль Wi-Fi напечатан на этикетке в основании камеры.
• Также подробную информацию о сети Wi-Fi камеры можно найти на этикетке, прикрепленной к обратной стороне данного руководства.
• Если камера до сих пор не найдена, сбросьте ее настройки, нажав кнопку сброса на 10 секунд при включенном питании камеры.

Технические характеристики

Системные требования

Смартфон или планшетный компьютер:

• iPhone / iPad: iOS 5.1.1 или выше
• Android 4.1 или выше

ПК:

• Microsoft Windows® 8/7/Vista/XP, Mac OS X 10.6 или выше
• Internet Explorer 7, Firefox 12, Safari 6, Chrome 20 или выше с поддержкой Java

Сетевые протоколы

• IPv4
• ARP
• TCP/IP
• UDP
- ICMP
• DHCP-клиент
- HTTP
- HTTPS (для настройки)
- UPnP port forwarding

Встроенные протоколы

• 802.11b/g/n WLAN

Беспроводное подключение

• 802.11b/g/n с безопасностью WEP/WPA/WPA2

SDRAM

• 32 МБ

Флэш-память

• 8 МБ

Кнопка Reset

• Сброс к заводским настройкам

Видео-кодеки

• Сжатие в формате MJPEG
- JPEG для стоп-кадров

Характеристики видео

• Регулируемый размер изображения

Разрешение

• 640 x 480 до 20 кадров/с
• 320 x 240 до 30 кадров/с

Линза

• Фокусное расстояние: 2,44 мм, F2.4

Сенсор

• 1/5-дюймовый VGA CMOS- сенсор

Инфракрасная подсветка

• Расстояние инфракрасной подсветки: 5 м

Минимальное освещение

• 0 люкс (с инфракрасной подсветкой)

Углы обзора

• По горизонтали: 57°
• По вертикали: 42°
• По диагонали: 68°

Цифровое увеличение

• До 4x

Управление ЗА

• AGC (Auto Gain Control) (Автоматическая регулировка усиления)
• AWB (Auto White Balance) (Автоматическая настройка баланса белого)
• AES (Auto Electronic Shutter) (Автоматическое управление электронным затвором)

Блок питания

• Вход: 100-240 В переменного тока, 50/60 Гц
• Выход: 5 В постоянного тока, 1,2А

Размеры

- 70 x 75 x 100 mm

Bec

• 108,2 r

Макс. потребляемая мощность

• 4,4 Вт

Рабочая температура

- От 0 °C до 40 °C

Температура хранения

-От -20 °C до 70 °C

Влажность

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru

e-mail: [e-mail]

ОФИСЫ

Россия

129626 г. Москва

Графский пер., 14

Тел.: [phone]

Украина

04080 г. Киев, ул. Межигорская, 87-А, офис 18

220114, г. Минск, проспект Независимости, 169, БЦ "XXI Век"

Тел.: [phone]

E-mail: [e-mail]

Казахстан

050008, г. Алматы, ул. Курмангазы, 143

(уг. Муканова)

Тел./факс: [phone]

E-mail: [e-mail]

Армения

0038, г. Ереван, ул. Абеляна, 6/1, 4 этаж

Тел./Факс: + 374 (10) 398-667

E-mail: [e-mail]

Грузия

Тел./Факс: [phone]

Lietuva

09120, Vilnius, Žirmūnu 139-303

Tel./faks. [phone]

E-mail: [e-mail]

Eesti

Mustamae 55-314

10621, Tallinn

Tel [phone]

e-mail: [e-mail]

Latvija

Во избежание опасности удушения кабелем разместите его не менее чем в 1 metre от детской кровати или того места, где спит ребенок. Не используйте удлинительных проводов. Не удаляйте эту наклейку с памяткой.
