РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SANDERO 2010 DACIA

• ȼɧɢɦɚɧɢɟ! ɉɟɪɟɱɢɫɥɟɧɧɵɟ ɞɟɣɫɬɜɢɹ ɹɜɥɹɸɬɫɹ ɧɟɨɛɯɨɞɢɦɵɦɢ, ɧɨ ɧɟɞɨɫɬɚɬɨɱɧɵɦɢ ɞɥɹ ɨɛɟɫɩɟɱɟɧɢɹ ȼɚɲɟɣ ɛɟɡɨɩɚɫɧɨɫɬɢ. Ɂɚ ɛɨɥɟɟ ɩɨɞɪɨɛɧɨɣ ɢɧɮɨɪɦɚɰɢɟɣ ɨɛɪɚɬɢɬɟɫɶ ɤ ɪɭɤɨɜɨɞɫɬɜɭ ɩɨ ɷɤɫɩɥɭɚɬɚɰɢɢ ɚɜɬɨɦɨɛɢɥɹ. RENAULT ɪɟɤɨɦɟɧɞɭɟɬ ɢɫɩɨɥɶɡɨɜɚɬɶ ɞɥɹ ɞɨɥɢɜɚ ɢ ɡɚɦɟɧɵ ɫɦɚɡɨɱɧɵɟ ɫɪɟɞɫɬɜɚ ELF. Ɉɛɪɚɳɚɣɬɟɫɶ ɧɚ ɫɟɪɜɢɫɧɭɸ ɫɬɚɧɰɢɸ RENAULT ɢɥɢ ɧɚ ɫɚɣɬ www.lubricants.elf.com The oil born in Formula One Elf RUS NU817-4 | RUS | Dos = 6 mm | 152 pages | 2 de Couv 4 Gestes RUS NU817-4 | RUS | Dos = 6 mm | 152 pages | 3 de Couv Jaune Noir Noir texte Добро пожаловать в Ваш автомобиль Настоящее руководство по эксплуатации и обслуживанию автомобиля содержит информацию, которая позволит Вам: – ознакомиться с автомобилем, правильно его эксплуатировать и максимально использовать его возможности; – обеспечить длительную безотказную работу автомобиля при соблюдении несложных, но обязательных рекомендаций по техническому обслуживанию; – быстро устранить мелкие неисправности, не требующие вмешательства специалиста. То небольшое время, которое Вы потратите на чтение данного руководства, с лихвой окупится приобретенными сведениями, а также знаниями технических новшеств, которые использованы в конструкции Вашего автомобиля. Если Вам понадобится дополнительная информация об автомобиле, специалисты сервисной станции компании-производителя будут рады дать любые необходимые консультации. Этот символ поможет Вам при чтении руководства: Он указывает на опасность или риск, а также на необходимость принятия мер безопасности. Данное руководство по эксплуатации содержит описание модели, основанное на ее технических характеристиках, существующих на момент написания документа. Руководство охватывает все виды оборудования (как серийного, так и дополнительного), устанавливаемого на автомобили данной модели, однако его наличие на Вашем автомобиле зависит от комплектации, выбранных опций и страны поставки. Также в руководстве Вам может встретиться информация об оборудовании, которым предполагается оснащать автомобили в течение ближайшего года. Во всем тексте Руководства, когда дается ссылка на сервисную станцию компании-производителя, речь идет о сервисной станции компании RENAULT. Счастливого пути за рулем Вашего нового автомобиля! Перевод с французского. Копирование или перевод, даже частичные, а также продажа настоящего руководства по эксплуатации запрещены без предварительного письменного разрешения компании правообладателя.

Техническое обслуживание Практические советы

Технические характеристики Алфавитный указатель

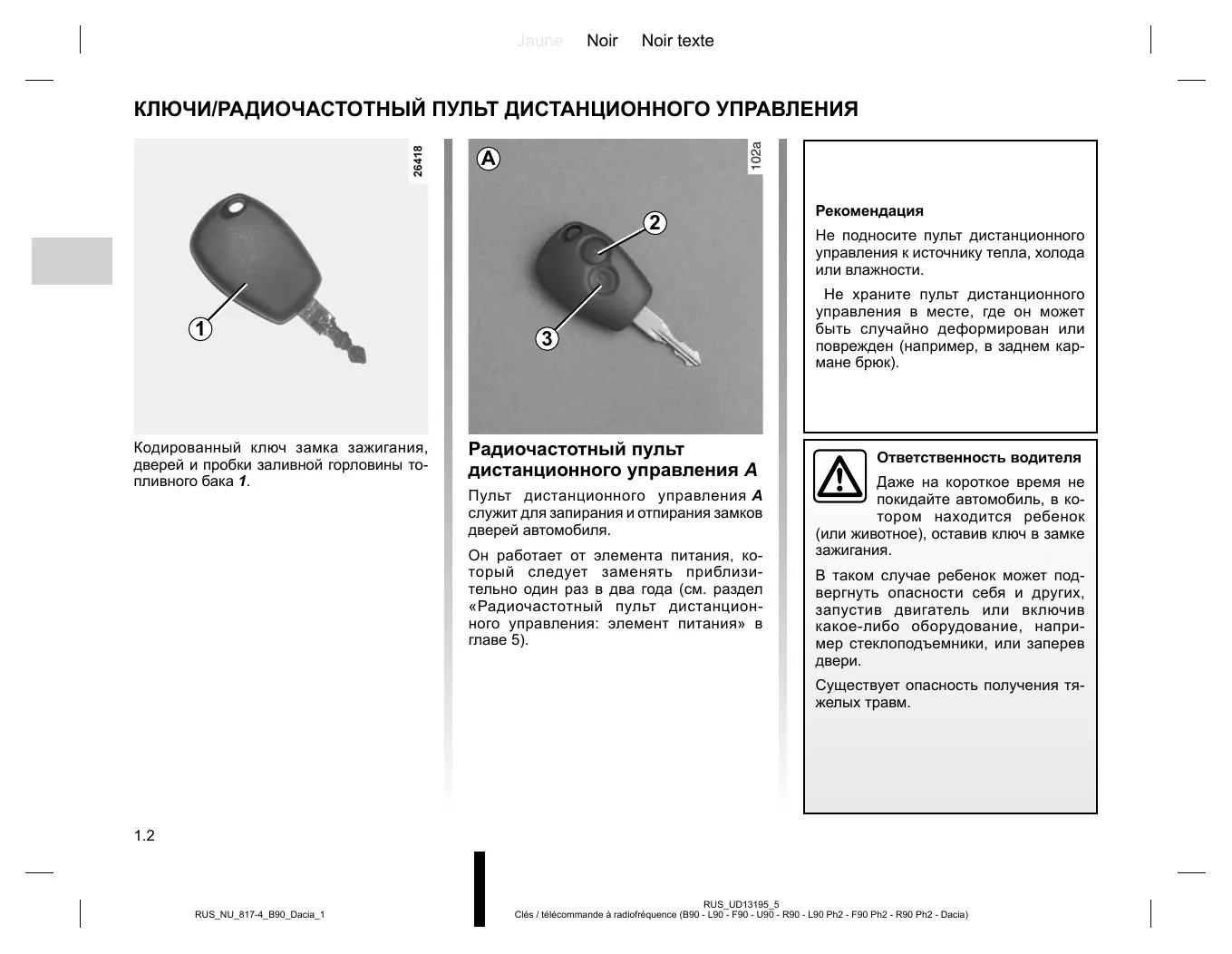

Кодированный ключ замка зажигания, дверей и пробки заливной горловины топливного бака 1.

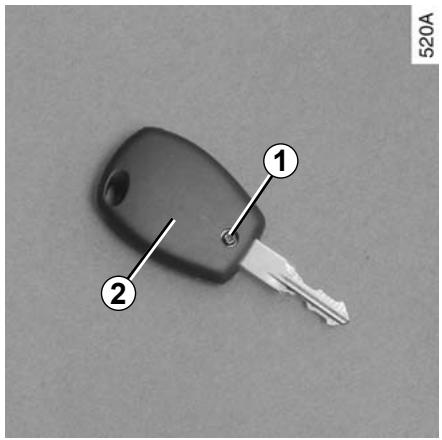

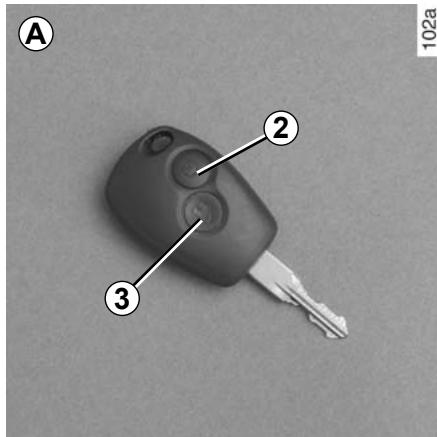

Радиочастотный пульт дистанционного управления A Пульт дистанционного управления A служит для запирания и отпирания замков дверей автомобиля. Он работает от элемента питания, который следует заменять приблизительно один раз в два года (см. раздел «Радиочастотный пульт дистанционного управления: элемент питания» в главе 5). Рекомендация Не подносите пульт дистанционного управления к источнику тепла, холода или влажности. Не храните пульт дистанционного управления в месте, где он может быть случайно деформирован или поврежден (например, в заднем кармане брюк). Ответственность водителя Даже на короткое время не покидайте автомобиль, в котором находится ребенок (или животное), оставив ключ в замке В таком случае ребенок может подвергнуть опасности себя и других, запустив двигатель или включив какое-либо оборудование, например стеклоподъемники, или заперев Существует опасность получения тяжелых травм.

Примечание: указатели поворота не мигают, если открыт или неплотно закрыт один из открывающихся элементов кузова (боковая дверь или дверь багажного отделения). Примечание: некоторые варианты исполнения автомобиля предусматривают повторное автоматическое запирание дверей, если ни одна дверь не будет открыта в течение приблизительно 30 секунд после подачи сигнала на отпира-ние с пульта дистанционного управления. Радиопомехи Запирание и отпирание дверей Чтобы запереть замки, нажмите приблизительно на одну секунду кнопку 2 на пульте дистанционного управления A. Чтобы отпереть замки, нажмите кнопку 3. – Запирание сопровождается двойным миганием огней аварийной световой сигнализации и боковых повторителей указателей поворотов. – Отпирание дверей сопровождается однократным миганием огней аварийной световой сигнализации и боковых повторителей указателей поворотов. Если вблизи автомобиля или внутри него включено оборудование, работающее на той же радиочастоте, что и пульт дистанционного управления замками Вашего автомобиля, передача сигнала с пульта может быть нарушена. Радиус действия пульта дистанционного управления Радиус действия пульта зависит от окружающих условий - во избежание непреднамеренного отпирания или запирания дверей обращайтесь с пультом осторожно! Для замены или получения дополнительного пульта дистанционного управления обращайтесь только на сервисную станцию компании-производителя. – При замене одного пульта дистанционного управления необходимо доставить автомобиль на сервисную станцию производителя для инициализации всего комплекта. – Вы можете использовать до четырех пультов дистанционного управления для одного автомобиля. Неисправность пульта дистанционного управления Всегда проверяйте состояние элемента питания пульта; срок службы элемента питания составляет приблизительно два года. См. раздел «Радиочастотный пульт дистанционного управления: элемент питания» в главе 5.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13195_5 Clés / télécommande à radiofréquence (B90 - L90 - F90 - U90 - R90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ОТКРЫТИЕ И ЗАКРЫТИЕ ДВЕРЕЙ Звуковой сигнал напоминания о невыключенном освещении Если Вы оставили включенными наружные осветительные приборы и выключили зажигание, при открытии двери водителя раздастся звуковой сигнал, предупреждающий о возможном разряде аккумуляторной батареи и т. п.

Открытие вручную снаружи В зависимости от комплектации автомобиля, ключ управляет запиранием/отпиранием либо всех дверей, либо только двери водителя. Открытие вручную изнутри двери 4

Задние двери: поднимите кнопку блокировки замка двери 3 и потяните ручку двери 4. Передние двери: Отоприте ключом замок 2 одной из передних дверей. Возьмитесь снизу за ручку 1 и потяните ее на себя. Выходя из автомобиля даже на короткое время, никогда не оставляйте ключ в замке зажигания, особенно если внутри остался ребенок (или животное). Ребенок или животное могут причинить вред себе или другим людям, запустив двигатель, включив оборудование, например, стеклоподъемники, или заблокировав двери. Задние двери: Поднимите кнопку блокировки замка двери 3 и потяните ручку

Существует опасность получения тяжелых травм.

RUS_NU_817-4_B90_Dacia_1 Ответственность водителя RUS_UD13376_2 Ouverture des portes (B90 - Dacia) Jaune Noir Noir texte ЗАПИРАНИЕ И ОТПИРАНИЕ ДВЕРЕЙ

Запирание/отпирание замков дверей вручную Пристегивание ремня Для запирания снаружи используйте ключ, изнутри - кнопку 1, когда дверь закрыта. Разблокирование Для запирания снаружи используйте ключ, изнутри - кнопку 1. Электрический привод замков

Блокировка дверей от открытия детьми В зависимости от комплектации автомобиля данная кнопка управляет одновременным запиранием и отпиранием замков четырех дверей и двери багажного отделения. Чтобы сделать невозможным открытие задних боковых дверей автомобиля изнутри, передвиньте рычажок 3 на каждой двери, закройте двери и изнутри проверьте надежность их блокировки. Заблокируйте или разблокируйте замки дверей, нажав на выключатель 2. Замок передней двери нельзя запереть, если дверь открыта. Если Вы решили ехать с запертыми дверьми, помните, что это может затруднить доступ спасателей в салон снаружи в экстренной ситуации.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13725_4 Verrouillage des portes (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte СИСТЕМА ЭЛЕКТРОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ Система делает невозможным запуск двигателя лицом, не владеющим кодированным ключом замка зажигания данного автомобиля. Работа сигнальной лампы при включении системы Принцип действия Система электронной блокировки запуска двигателя активизируется только после выключения зажигания. Система электронной блокировки запуска двигателя включается автоматически через несколько секунд после выключения зажигания. Через несколько секунд после выключения зажигания сигнальная лампа 1 начинает непрерывно мигать.

Работа сигнальной лампы в случае неисправности системы электронной блокировки запуска двигателя Если код ключа зажигания не распознан системой электронной блокировки автомобиля, сигнальная лампа 1 постоянно мигает и запуск двигателя становится невозможен. Если после включения зажигания сигнальная лампа 1 продолжает мигать или горит, не мигая, это указывает на неисправность системы. Сигнальная лампа Работа сигнальной лампы при включении зажигания Любые работы по ремонту или внесение изменений в систему электронной блокировки запуска двигателя (электронных блоков, электропроводки и т. д.) могут представлять опасность. Работы должны выполняться квалифицированными специалистами сервисной станции компании-производителя. При включении зажигания сигнальная лампа 1 горит, не мигая, в течение приблизительно трех секунд, затем гаснет. Автомобиль распознал код. Вы можете запускать двигатель. При любых неисправностях системы электронной блокировки запуска двигателя следует обязательно обратиться на сервисную станцию компании-производителя, поскольку только там могут выполнить квалифицированный ремонт системы электронной блокировки запуска При неисправности кодированного ключа замка зажигания воспользуйтесь запасным ключом, который Вы получили при покупке автомобиля.

Регулировка подголовника по высоте Установка подголовника Нажмите на фиксатор 1 и одновременно сдвиньте подголовник. Вставьте стержни 4 подголовника в отверстия направляющих втулок (в случае необходимости отклоните спинку назад). Вставляйте подголовник до фиксации. Снятие подголовника В зависимости от комплектации автомобиля нажмите на защелки 1 и 2 направляющих подголовника или на кнопку 3, поднимите подголовник и снимите его (в случае необходимости отклоните спинку

Поскольку подголовник является одним из элементов безопасности, следите за его наличием и правильной установкой: верхний край подголовника должен находиться как можно ближе к верхней части головы.

Нажмите на кнопку A фиксатора 1 и поднимите подголовник до упора, чтобы установить его в верхнее рабочее положение. Опустите его до фиксации, чтобы установить его в нижнее рабочее положение. Нажмите на фиксатор A замков 1 и 2, затем полностью опустите подголовник. Нерабочее положение Нажмите на фиксатор 2 и полностью опустите подголовник.

Вставьте стержни подголовника в направляющие втулки, нажмите на фиксатор каждого стержня и опустите подголовник на нужную высоту. Поскольку подголовник является одним из элементов безопасности, следите за его наличием и правильной установкой: верхний край подголовника должен находиться как можно ближе к верхней части головы. Крайнее нижнее положение подголовника - нерабочее, оно не должно использоваться при наличии пассажира на заднем сиденье.

Перемещение сидений вперед

(в зависимости от модификации автомобиля) Поднимите поперечный рычаг 1 или ручку 4, чтобы разблокировать сиденье. После установки сиденья в нужное положение отпустите поперечный рычаг или ручку и проверьте надежность фиксации

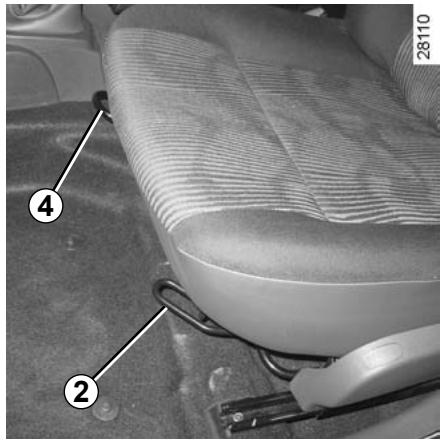

Для поднимания или опускания подушки сиденья

Сиденья с подогревом Включив зажигание, нажмите на выключатель 3. Система, стабилизирующая температуру, определяет, необходим подогрев или нет. Регулировка наклона спинки С помощью ручки 5 отрегулируйте наклон спинки сиденья. В зависимости от комплектации автомобиля воздействуйте на рычаг 2. В целях безопасности проводите все регулировки сидений только на неподвижном автомобиле. Чтобы не снижать эффективность ремней безопасности, рекомендуется не наклонять спинки сидений слишком сильно назад. Следите за надежной фиксацией спинок сидений. Никакие предметы не должны находиться на полу (перед водителем), т. к. в случае резкого торможения они могут попасть под педали и помешать их перемещению.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13197_4 Sièges avant (B90 - Dacia) Jaune Noir Noir texte РЕМНИ БЕЗОПАСНОСТИ В целях обеспечения безопасности на время движения всегда пристегивайтесь ремнями безопасности. Кроме того, соблюдайте требования правил дорожного движения той страны, в которой находитесь. Прежде чем запускать двигатель, выполните регулировки водительского места, затем мест для всех пассажиров, регулировку ремней безопасности для обеспечения наилучшей защиты. Регулировка места водителя Для обеспечения эффективности задних ремней безопасности убедитесь в правильности фиксации заднего сиденья. См. раздел «Заднее сиденье: функциональные возможности», глава 3. Неправильно отрегулированные или перекрученные ремни безопасности могут стать причиной травм при Используйте отдельный ремень безопасности для каждого пассажира, взрослого или ребенка. Беременные также должны пользоваться ремнем безопасности. В таком случае следите, чтобы поясная ветвь ремня плотно прилегала к низу живота, но не оказывала при этом чрезмерного давления. – Сядьте глубоко в сиденье (сняв пальто, куртку и т. п.). Это важно для правильного положения спины. – Отрегулируйте положение сиденья относительно педалей. Сиденье должно быть отодвинуто максимально назад, но так, чтобы была возможность выжать педаль сцепления до упора. Спинка сиденья должна быть установлена таким образом, чтобы руки на руле были слегка согнуты в локтях. – отрегулируйте положение рулевого – Отрегулируйте положение подголовника. Для наибольшей безопасности расстояние между Вашей головой и подголовником должно быть минимальным. – Отрегулируйте положение сиденья по высоте. С помощью этой регулировки Вы добьетесь наилучшего обзора через ветровое стекло.

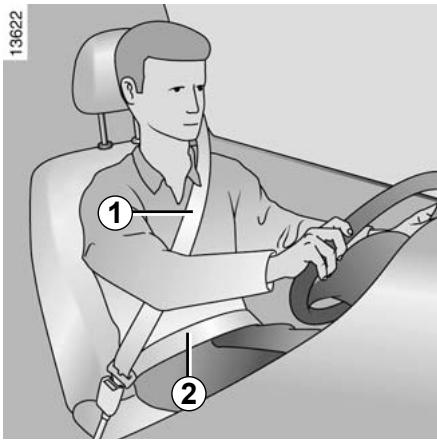

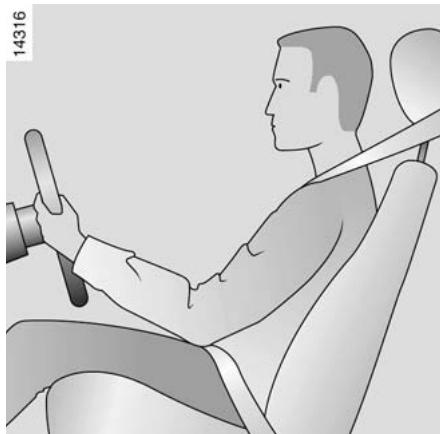

Регулировка ремней безопасности Сядьте на сиденье, полностью откинувшись на спинку. Плечевая ветвь ремня 1 должна располагаться как можно ближе к основанию шеи, но не лежать на ней. Тазовая ветвь ремня 2 должна плотно прилегать к бедрам и удерживать таз. Ремень безопасности должен как можно плотнее прилегать к туловищу. Например, не надевайте при езде в автомобиле объемную одежду, избегайте попадания под ремень посторонних предметов и т. д.

– медленно, но с усилием потяните ремень, вытянув его приблизительно на 3 см; – затем отпустите ремень, чтобы он сам втянулся в натягивающее устройство;

– снова вытяните ремень;

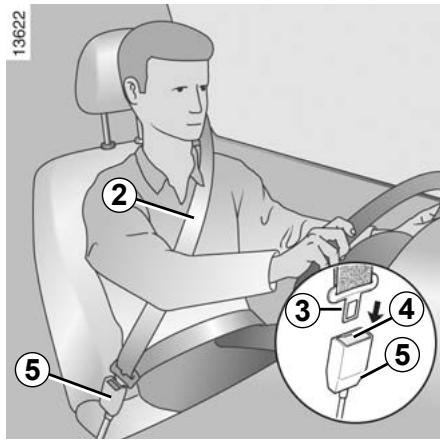

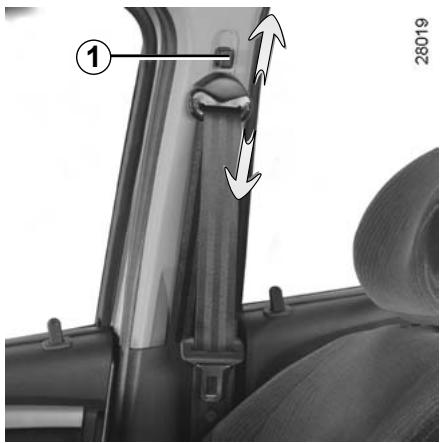

Регулировка ремня безопасности по высоте При помощи кнопки 1 отрегулируйте положение плечевой ветви 2 ремня безопасности в соответствии с рекомендациями, приведенными выше. Отрегулировав положение ремня, убедитесь, что он надежно зафиксирован.

Пристегивание ремня Медленно, без рывков вытяните ремень и вставьте пряжку ремня 3 в замок 5 (проверьте надежность фиксации ремня в замке, потянув за пряжку 3). Если при вытягивании ремня срабатывает механизм его блокировки, отпустите ремень немного назад и затем продолжите плавно вытягивать. – если неисправность устранить не удается, обратитесь на сервисную станцию компании-производителя. Разблокирование Нажмите кнопку 4 на корпусе замка 5 ремень автоматически намотается на катушку. Для облегчения этой операции придерживайте пряжку ремня рукой.

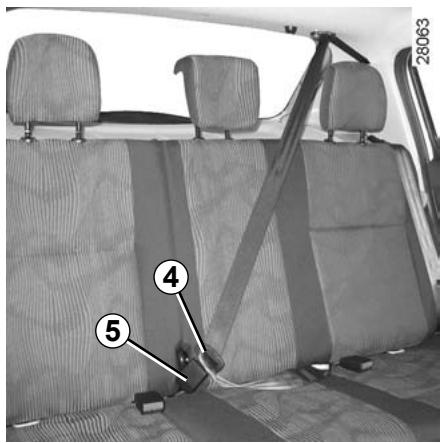

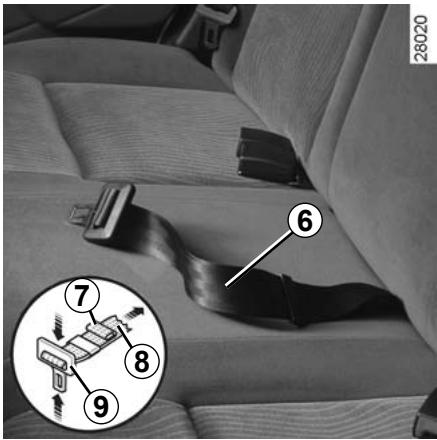

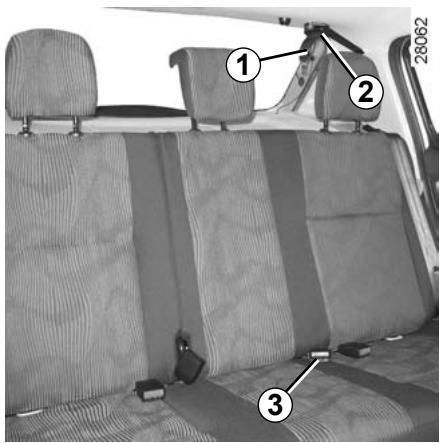

Задние ремни безопасности, оснащенные инерционными

ремень 1 Вставьте скользящий язычок 4 в замок красного цвета 5 до щелчка. Поясная лямка ремня безопасности с ручной регулировкой 6

Ремень должен плотно прилегать к бедрам и удерживать таз. Вставьте язычок в замок черного цвета 3

Ремень безопасности должен как можно плотнее прилегать к туловищу. Например, не надевайте при езде в автомобиле объемную одежду, избегайте попадания под ремень посторонних предметов и т. д. Для натяжения ремня потяните свободный конец 7 ремня. Проверяйте правильность установки и работы задних ремней безопасности после каждого перемещения задних сидений. Чтобы ослабить натяжение ремня, установите регулятор 9 перпендикулярно ремню, нажмите на регулятор в сторону скобы и одновременно потяните за поясную лямку ремня 8.

RUS_NU_817-4_B90_Dacia_1 RUS_UD5550_1 Ceintures de sécurité arrière (B90 - Dacia) Jaune Noir Noir texte РЕМНИ БЕЗОПАСНОСТИ Приведенная ниже информация относится к ремням безопасности передних и задних сидений автомобиля. – Категорически запрещается вносить какие-либо изменения в конструкцию элементов системы безопасности (ремни и сиденья, а также их крепления), установленных на автомобиле. В особых случаях (например, при установке детского сиденья) обращайтесь на сервисную станцию компании-производителя. – Не используйте различные приспособления для ослабления прилегания ремня к туловищу (например, прищепки для белья, зажимы и т. п.): ремень безопасности, надетый слишком свободно, в чрезвычайной ситуации может привести к травме. – Никогда не пропускайте плечевую ветвь ремня под рукой или за спиной. – Не используйте один и тот же ремень для пристегивания нескольких человек и ни в коем случае не пристегивайтесь одним ремнем вместе с ребенком, сидящим у Вас на коленях. – Ремень безопасности не должен быть перекручен. – После аварии проверьте и при необходимости замените ремни. Замену следует произвести и в том случае, если на ремнях появились признаки износа или повреждений. – При установке заднего сиденья на место проследите за правильной заправкой ремней безопасности, чтобы их можно было использовать по назначению. – Следите за тем, чтобы пряжка ремня была вставлена в соответствующий замок.

RUS_NU_817-4_B90_Dacia_1 RUS_UD7651_2 Ceintures de sécurité : avertissement (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА Она включает в себя: – ограничители усилия натяжения – подушки безопасности водителя и переднего пассажира. В случае фронтального удара эти устройства могут сработать как отдельно друг от друга, так и одновременно. В зависимости от силы удара возможны три варианта срабатывания: – защита обеспечивается только ремнями безопасности; – в случае очень сильного удара дополнительно срабатывают подушка безопасности и ограничитель усилия натяжения ремня. – После дорожно-транспортного происшествия произведите проверку всей системы пассивной безопасности. – Любые работы с системой обеспечения безопасности (подушкой безопасности, электронными блоками, электропроводкой) или ее использование на другом автомобиле, даже той же модели, категорически – Во избежание самопроизвольного срабатывания и возможных травм все работы с системой пассивной безопасности водителя и переднего пассажира должны выполняться только квалифицированным персоналом сервисной станции компании-производителя. – При утилизации Вашего автомобиля обратитесь на сервисную станцию компании-производителя для удаления подушек безопасности.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13395_5 Dispositifs complémentaires à la ceinture avant (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА (продолжение) Ограничитель усилия натяжения ремней безопасности Это устройство включается при определенной силе удара для ограничения силы давления ремня на туловище. Подушки безопасности водителя и переднего

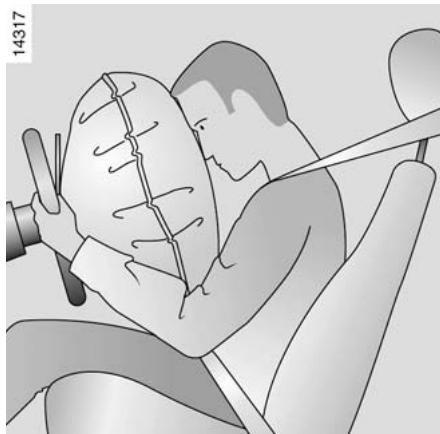

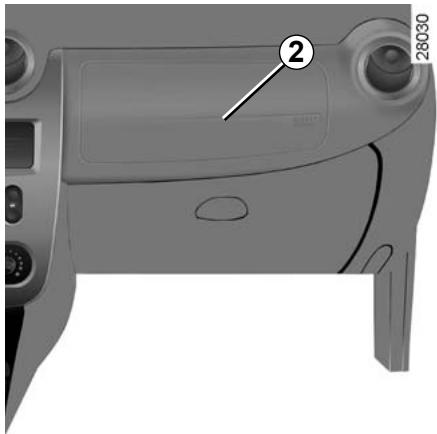

Подушка безопасности приводится в действие пиротехнической системой, чем объясняется звук хлопка, а также выделение тепла и дыма при ее срабатывании (что не означает начала пожара). При срабатывании подушки безопасности человек может получить повреждения кожи или иные травмы. Этими подушками безопасности могут быть оборудованы места водителя и переднего пассажира. Надписи «Airbag» на рулевом колесе и на приборной панели, а также соответствующая наклейка на нижней части ветрового стекла или на солнцезащитном козырьке свидетельствуют о том, что данное оборудование установлено на автомобиле. Система каждой подушки безопасности включает в себя: – подушку безопасности и газогенератор, вмонтированные в центральную панель рулевого колеса (для водителя) или в приборную панель (для переднего пассажира); – общий электронный блок, состоящий из датчика удара и электрической системы включения воспламенителя газогенератора;

, располо– сигнальную лампу женную на щитке приборов.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13395_5 Dispositifs complémentaires à la ceinture avant (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА (продолжение) Принцип действия В этом случае ЗАПРЕЩАЕТСЯ устанавливать детское сиденье на сиденье переднего пассажира в положении «против направления движения». Система срабатывает только при включенном зажигании. При сильном фронтальном ударе подушка(-и) быстро наполняется(-ются) газом, ослабляя, таким образом, удар головы и грудной клетки водителя о рулевое колесо и головы и грудной клетки переднего пассажира о приборную панель; после удара подушка(-и) сразу же сдувается(-ются), что позволяет свободно покинуть автомобиль. Для системы подушки безопасности пассажира дополнительно предусмотрена сигнальная лампа отключения подушки безопасности на щитке приборов. Эта лампа связана с системой отключения подушки безопасности пассажира. Включение сигнальной лампы означает, что подушка безопасности пассажира не раскроется в случае удара автомобиля (более подробную информацию см. в разделе «Отключение подушки безопасности переднего пассажира» в главе 1). Не рекомендуется сажать на это место

В этих двух случаях срочно обратитесь на сервисную станцию компании-производителя. Неисправности При включении зажигания на несколько секунд загорается сигнальная лампа 1, расположенная на щитке приборов. Если при включении зажигания сигнальная лампа не загорается или загорается при работающем двигателе, это свидетельствует о неисправности в системе подушки безопасности. Подушка безопасности приводится в действие пиротехнической системой, чем объясняется звук хлопка, а также выделение тепла и дыма при ее развертывании (что не является признаком начала пожара). При развертывании подушки безопасности, которое происходит мгновенно, человек может получить повреждения кожи или иные легкие травмы.

В приведенных ниже предупреждениях указано, как обеспечить беспрепятственное срабатывание подушки безопасности и, тем самым, избежать тяжелых травм при ее срабатывании. Предупреждения, касающиеся подушки безопасности водителя – Не изменяйте конструкцию рулевого колеса и его ступицы. – Запрещается накрывать ступицу рулевого колеса. – Не прикрепляйте к центральной панели рулевого колеса никакие посторонние предметы (значки, логотипы, часы, держатели для телефона и т. д.). – Запрещается самостоятельно демонтировать рулевое колесо (эта операция должна выполняться квалифицированным персоналом сервисной станции компании-производителя). – При управлении автомобилем не располагайтесь слишком близко к рулевому колесу: при правильной посадке руки, лежащие на рулевом колесе, слегка согнуты в локтях (см. раздел «Регулировка положения сиденья водителя» в главе 1). Это обеспечит достаточное пространство для развертывания и правильной работы подушки. Предупреждения, касающиеся подушки безопасности переднего пассажира: место под установку 2 – Не прикрепляйте и не приклеивайте к приборной панели в месте расположения подушки безопасности никакие посторонние предметы (значки, логотипы, часы, держатели для телефона и т. п.). – Между передним пассажиром и приборной панелью не должны находиться никакие предметы (зонты, трости, пакеты и т. п.) и животные. – Не кладите ноги на приборную панель или на сиденье, т. к. это может привести к серьезным травмам. Пассажиру рекомендуется постоянно следить за тем, чтобы все части его тела (колени, руки, голова и т. д.) располагались на достаточном удалении от приборной панели. – После снятия детского сиденья с сиденья пассажира следует снова включить подушки безопасности для обеспечения защиты пассажира в случае удара. ЗАПРЕЩЕНО УСТАНАВЛИВАТЬ ДЕТСКОЕ СИДЕНЬЕ ПРОТИВ НАПРАВЛЕНИЯ ДВИЖЕНИЯ НА СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА, ЕСЛИ НЕ ОТКЛЮЧЕНА СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА (См. раздел «Отключение подушек безопасности переднего пассажира» в главе 1).

RUS_NU_817-4_B90_Dacia_1 RUS_UD13395_5 Dispositifs complémentaires à la ceinture avant (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ В приведенных ниже предупреждениях указано, как обеспечить беспрепятственное срабатывание подушки безопасности и, тем самым, избежать тяжелых травм при ее срабатывании. Подушка безопасности дополняет действие ремня безопасности, они являются элементами единой системы безопасности. Следует всегда пристегиваться ремнями безопасности; неиспользование ремней безопасности ведет к серьезным травмам при аварии и может увеличить риск получения легких повреждений кожи при срабатывании подушки. Подушки безопасности не всегда срабатывают в случае опрокидывания автомобиля или заднего удара (даже сильного). Удар в нижнюю часть автомобиля, например, при наезде на бордюрный камень, яму, камень и т. п. может привести к срабатыванию этих систем. – Всякое вмешательство или внесение изменений в конструкцию системы подушек безопасности водителя или пассажира (самих подушек, преднатяжителей, электронного блока, электропроводки и т. д.) строго запрещено (за исключением ремонта, выполняемого квалифицированным персоналом сервисной станции компании-производителя). – Чтобы обеспечить нормальное функционирование и предотвратить самопроизвольное срабатывание, работы с подушками безопасности должны выполняться только квалифицированным персоналом сервисной станции компании-производителя. – В целях безопасности следует проверить исправность системы подушек безопасности автомобиля после аварии, угона или попытки угона. – При продаже или передаче автомобиля во временное пользование сообщите новому владельцу обо всех перечисленных условиях, касающихся подушек безопасности, а также передайте ему данное руководство. – При утилизации Вашего автомобиля обратитесь на сервисную станцию производителя для проведения процедуры уничтожения газогенератора(-ов).

RUS_NU_817-4_B90_Dacia_1 RUS_UD13257_3 Dispositifs complémentaires (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: общие сведения Перевозка детей Вне зависимости от дорожных условий ребенок, как и взрослый пассажир, должен правильно располагаться в сиденье и быть пристегнутым. Вы отвечаете за детей, которых везете. Ребенок - это не взрослый в миниатюре. Он подвержен опасности получить другие повреждения, т. к. его мускулы и кости находятся в стадии роста. Одного ремня безопасности недостаточно для перевозки ребенка. Приобретите требующееся детское сиденье и правильно его установите. Чтобы воспрепятствовать открытию дверей, используйте устройство безопасности для детей (см. раздел «Блокировка дверей», глава 1). Использование детского

Уровень защиты, предлагаемой детским сиденьем, зависит от его способности удержать Вашего ребенка и правильности его установки. Неправильная установка ухудшит защиту Вашего ребенка в случае резкого торможения или удара. Прежде чем покупать детское сиденье, убедитесь, что оно соответствует нормам страны Вашего местонахождения и может быть установлено в Ваш автомобиль. Обратитесь на сервисную станцию компании-производителя, чтобы получить консультацию по детским сиденьям, рекомендованным для Вашего автомобиля. Прежде чем устанавливать детское сиденье, прочтите данную инструкцию и действуйте в соответствии с ней. В случае возникновения трудностей с установкой обратитесь к производителю оборудования. Храните инструкцию вместе с сиденьем. Удар автомобиля о препятствие на скорости 50 км/ч равносилен падению с 10-метровой высоты. Перевозить ребенка непристегнутым - все равно, что оставить его играть без присмотра взрослых на балконе четвертого этажа Запрещено держать ребенка на руках. В случае аварии Вы не удержите его, даже если сами при этом пристегнуты. Если ваш автомобиль побывал в ДТП, замените детское сиденье и проверьте ремни безопасности. Покажите пример, пристегнув Ваш ремень безопасности, и научите ребенка: – правильно пристегиваться. – заходить в автомобиль и выходить из него со стороны, противоположной движению. Не используйте детское сиденье б/у или без руководства по эксплуатации. Следите за тем, чтобы никакой посторонний предмет вблизи детского сиденья не помешал его установке. Ни в коем случае не оставляйте ребенка одного в автомобиле. Всегда проверяйте, чтобы Ваш ребенок был пристегнут, и что специальные детские ремни безопасности или его ремень безопасности правильно отрегулированы и подогнаны. Никогда не одевайте ребенка в слишком объемную одежду, из-за этого ремни неплотно прилегают к Не позволяйте ребенку высовывать голову или руки в окно. Следите, чтобы ребенок сохранял правильное положение во время движения автомобиля - в частности, во

RUS_NU_817-4_B90_Dacia_1 RUS_UD13261_4 Sécurite enfants : généralités (B90 - F90 - R90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: выбор детского сиденья Детское сиденье против направления Голова ребенка в пропорции к телу тяжелее головы взрослого человека, поэтому его шея очень хрупкая. Как можно дольше перевозите ребенка в таком положении (до 2 лет минимум). Данное положение позволяет поддерживать голову и шею Выберите охватывающее сиденье для обеспечения лучшей боковой защиты, замените его, как только голова ребенка станет больше корзины. Детское сиденье по направлению Голову и брюшную полость детей следует защищать в первую очередь. Детское сиденье по направлению движения, хорошо закрепленное в автомобиле, уменьшает риск повреждения головы. Перевозите ребенка в сиденье по направлению движения со специальными детскими ремнями безопасности или щитом, как только его рост это позволит. Выберите охватывающее сиденье для обеспечения лучшей боковой защиты. Специальные подушки С 15 кг или 4 лет ребенка можно перевозить на специальной подушке, которая позволяет подстроить ремень безопасности под его морфологические особенности. Специальная подушка сиденья должна иметь направляющие, располагающие ремень безопасности на бедрах ребенка, а не на животе. Регулируемая по высоте спинка сиденья, оснащенная направляющей для ремня безопасности, рекомендована для того, чтобы ремень безопасности располагался посередине плеча. Ремень безопасности ни в коем случае не должен находиться на шее или руке. Выберите охватывающее сиденье для обеспечения лучшей боковой защиты.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13261_4 Sécurite enfants : généralités (B90 - F90 - R90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: выбор крепления для детского сиденья Существует две системы крепления детских сидений: ремень безопасности или система ISOFIX. Крепление ремнем безопасности Ремень безопасности должен быть правильно отрегулирован, чтобы он сработал в случае резкого торможения или удара. Не используйте детское сиденье, которое может разблокировать ремень безопасности, удерживающий его: основание сиденья не должно опираться на пряжку ремня и/или замок ремня безопасности. Соблюдайте линии ремня, указанные производителем детского сиденья. Всегда проверяйте пристегивание ремня безопасности, потянув за него, затем максимально затяните его, держась за детское сиденье. Проверьте устойчивость сиденья, совершая движения влево/вправо и вперед/ назад: сиденье должно быть хорошо зафиксировано. Убедитесь, что детское сиденье не установлено боком и не опирается на стекло. Ремень безопасности ни в коем случае не должен быть расслаблен или перекручен. Ни в коем случае не пропускайте ремень под рукой или за Убедитесь, что ремень безопасности не поврежден острыми кромками. Если ремень безопасности не работает, как надо, он не сможет защитить ребенка. Обратитесь на сервисную станцию компании-производителя. Не используйте это место, пока не отремонтируете ремень безопасности. Категорически запрещается вносить какие-либо изменения в конструкцию элементов системы безопасности (ремни, ISOFIX и сиденья, а также их крепления), установленных на автомобиле. Крепление системой ISOFIX Разрешенные детские сиденья ISOFIX сертифицированы в соответствии с нормами ECE-R44 в одном из трех следующих случаев: – универсальное детское сиденье ISOFIX с тремя точками крепления по направлению движения – полууниверсальное детское сиденье ISOFIX двумя точками крепления – специальное детское сиденье Перед установкой сидений двух последних типов убедитесь в такой возможности, изучив список автомобилей, на которых их установка разрешена. Закрепите детское сиденье при помощи замков ISOFIX, если оно ими оснащено. Система ISOFIX устанавливается просто, быстро и надежно. Система ISOFIX состоит из 2 колец. Прежде чем использовать детское сиденье ISOFIX, приобретенное для другого автомобиля, убедитесь, что его установка разрешена. Обратитесь к производителю оборудования и сверьтесь со списком автомобилей, в которые может быть установлено данное

RUS_NU_817-4_B90_Dacia_1 RUS_UD13207_3 Sécurité enfants : choix de la fixation du siège enfant (B90 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: выбор крепления для детского сиденья (продолжение) Обязательно используйте крепление со стороны багажного отделения 3 для закрепления верхнего ремня детского сиденья.

Для пристегивания данным ремнем запрещено использовать другие точки

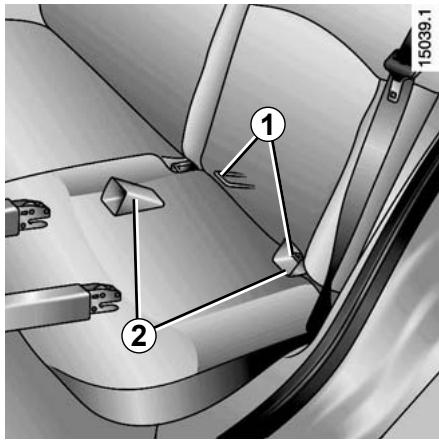

Оба кольца 1 расположены между спинкой и подушкой сиденья и видны. Чтобы упростить установку и блокировку Вашего детского сиденья в кольцах 1, используйте направляющие доступа 2 детского сиденья. Третье кольцо используется для крепления верхнего ремня на некоторых детских Закрепите крюк ремня в кольце 3 и натяните ремень, чтобы спинка детского сиденья прилегала к спинке сиденья автомобиля. Крепления ISOFIX разработаны специально для детских сидений с системой ISOFIX. Не используйте эти крепления для фиксации других детских сидений, ремней безопасности или других предметов. Убедитесь, что в местах крепления нет посторонних предметов. Если Ваш автомобиль попал в аварию, проверьте ремни крепления ISOFIX и замените детское сиденье.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13207_3 Sécurité enfants : choix de la fixation du siège enfant (B90 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: установка детского сиденья Установка детских сидений разрешается не на все пассажирские сиденья. Схема на следующей странице показывает, где можно устанавливать детское сиденье. Указанные типы детских сидений могут не иметься в продаже. Прежде чем использовать другое детское сиденье, обратитесь к производителю, чтобы узнать, может ли оно быть установлено. Предпочтительной является установка детского сиденья на заднем сиденье. На переднем месте Перевозка ребенка на месте переднего пассажира имеет свои особенности для каждой страны. Сверьтесь с действующим законодательством и следуйте указаниям схемы на следующей странице. Прежде чем установить детское сидение на сиденье переднего пассажира (если разрешено): – максимально опустите ремень безопасности; – отодвиньте сиденье назад до упора; – слегка наклоните спинку сиденья относительно вертикали (примерно 25°); После установки детского сиденья не меняйте сделанные регулировки. Убедитесь, что при установке детского сиденья в автомобиле оно не открепится от опорной поверхности. Максимально подвиньте вперед переднее сиденье автомобиля, чтобы установить детское сиденье против направления движения, затем отодвиньте сиденье (-я), расположенное (-ые) перед ним в соответствии с инструкций к детскому сиденью. Чтобы обеспечить безопасность ребенка, перевозимого в детском сиденье по направлению движения, не отодвигайте переднее сиденье дальше середины хода салазок, не слишком наклоняйте его спинку (25° максимум) и поднимите его как можно выше. Убедитесь, что детское сиденье по направлению движения опирается на спинку сиденья автомобиля, и подголовник автомобиля не мешает этому. Если необходимо снять подголовник, убедитесь, что он убран в надежное место и не превратится в снаряд при резком торможении или ударе. Надежно закрепите детское сиденье, даже если Вы не используете его, чтобы оно не превратилось в снаряд при резком торможении или ударе. На заднем боковом месте Люлька устанавливается поперек автомобиля и занимает минимум два места. Уложите ребенка головой в противоположную от двери сторону. С М Е Р Т Е Л Ь Н А Я

ОПАСНОСТЬ ТЯЖЕЛЫХ ТРАВМ: перед установкой детского сиденья на это сиденье, убедитесь, что подушка безопасности отключена (см. раздел «Отключение подушки безопасности переднего пассажира», глава 1). На среднем заднем месте Установка детского сиденья на этом месте разрешается, только если на нем установлен ремень безопасности с катушкой. За дополнительной информацией обращайтесь на сервисную станцию компании-производителя.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13208_3 Sécurité enfants : installation du siège enfant (B90 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: установка детского сиденья (продолжение) Автомобили без подушки безопасности или с отключенной подушкой безопасности Детское сиденье, фиксируемое при помощи крепления ISOFIX

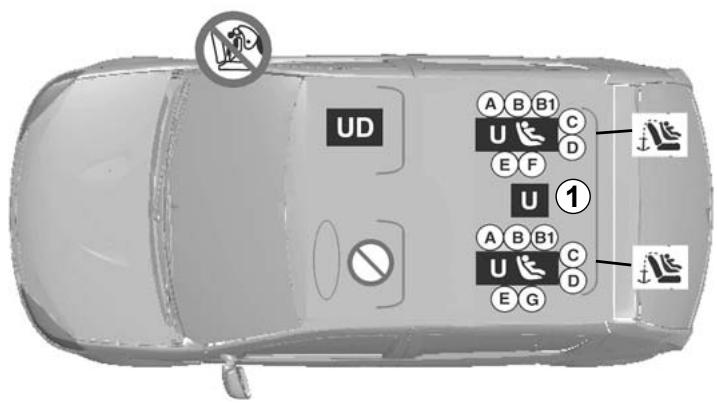

= Место, разрешенное для фиксации детского сиденья ISOFIX.

места имеют крепления, позволяющие зафиксировать универсальное детское сиденье с креплениями ISOFIX лицом по направлению движения. Крепления предусмотрены с каждой стороны багажного отделения.

Размер детского сиденья ISOFIX определяется по букве: – A, B и B1: сиденья по направлению движения группы 1 (от 9 до 18 кг); – C: сиденья против направления движения группы 1 (от 9 до 18 кг); Графическое представление установки детских сидений : Проверьте состояние подушки безо- пасности, прежде чем усаживать пассажира или устанавливать детское

С М Е Р Т Е Л Ь Н А Я

ОПАСНОСТЬ ТЯЖЕЛЫХ ТРАВМ: перед установкой детского сиденья на сиденье переднего пассажира, убедитесь, что подушка безопасности отключена (см. «Отключение подушки безопасности переднего пассажира» в конце раздела).

запрещенное для установки детского сиденья. Детское сиденье, фиксируемое при помощи ремня безопасности U = Место, разрешенное для фиксации при помощи ремня безопасности сертифицированного сиденья универсального типа; 1= Только если место оборудовано ремнем безопасности с катушкой; UD = Место, разрешенное для фиксации при помощи ремня безопасности только сертифицированного сиденья против направления движения универсального типа. – D и E: сиденья корзиночного типа или сиденья против направления движения группы 0 или 0+ (менее 13 кг); – F и G: люльки группы 0 (менее 10 кг). Использование несоответствующей автомобилю системы безопасности для детей не сможет подобающим образом защитить новорожденного младенца или ребенка. Он может быть тяжело или смертельно ранен.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13208_3 Sécurité enfants : installation du siège enfant (B90 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: установка детского сиденья (продолжение) Автомобили с неотключаемой подушкой безопасности Детское сиденье, фиксируемое при помощи крепления ISOFIX

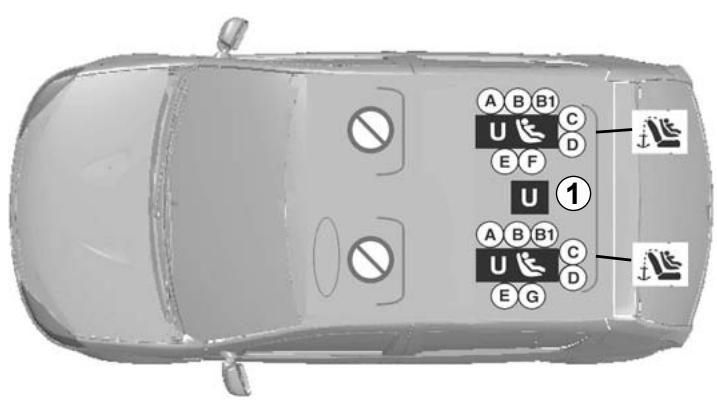

= Место, разрешенное для фиксации детского сиденья ISOFIX. = Задние места имеют крепления, позволяющие зафиксировать универсальное детское сиденье с креплениями ISOFIX лицом по направлению движения. Крепления расположены с каждой стороны багажного отделения.

Размер детского сиденья ISOFIX определяется по букве: – A, B и B1: сиденья по направлению движения группы 1 (от 9 до 18 кг); – C: сиденья против направления движения группы 1 (от 9 до 18 кг); Графическое представление установки детских сидений

запрещенное для установки детского сиденья. НИ В КОЕМ СЛУЧАЕ УСТАНАВЛИВАЙТЕ ДЕТСКОЕ СИДЕНЬЕ НА ЭТО МЕСТО, ПОСКОЛЬКУ ПРИ АВАРИИ РЕБЕНОК МОЖЕТ ПОЛУЧИТЬ СЕРЬЕЗНЫЕ ТРАВМЫ И ДАЖЕ ПОГИБНУТЬ. Детское сиденье, фиксируемое при помощи ремня безопасности U = Место, разрешенное для фиксации при помощи ремня безопасности сертифицированного сиденья универсального типа; 1= Только если место оборудовано ремнем безопасности с катушкой. – D и E: сиденья корзиночного типа или сиденья против направления движения группы 0 или 0+ (менее 13 кг); – F и G: люльки группы 0 (менее 10 кг). Использование несоответствующей автомобилю системы безопасности для детей не сможет подобающим образом защитить новорожденного младенца или ребенка. Он может быть тяжело или смертельно ранен.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13208_3 Sécurité enfants : installation du siège enfant (B90 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: установка детского сиденья (продолжение) В соответствии с законодательными нормами мы приводим ниже таблицу, повторяющую информацию, представленную в графическом виде на предыдущей странице. Переднее пассажирское сиденье с подушкой безопасности переднего пассажира Тип детского сиденья Вес ребенка Поперечная люлька Группа 0 Сиденье корзиночного типа/Сиденье против направления Группа 0, 0+ и 1 Сиденье против направления движения Группа 0+ и 1 < 10 кг < 13 кг 9-18 кг < 13 кг 9-18 кг

пассажирское сиденье без безопасности

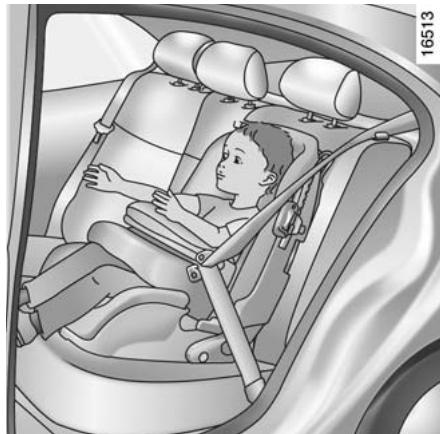

(7) (1) Сиденье по направлению движения Группа 1 9-18 кг Сиденье по направлению движения Группа 1 9-18 кг

Специальная подушка для ребенка Группа 2 и 3 от 15 до 25 кг и от 25 до 36 кг

(4) (5) СМЕРТЕЛЬНАЯ ОПАСНОСТЬ ИЛИ РИСК ТЯЖЕЛЫХ ТРАВМ: прежде чем устанавливать детское сиденье на место переднего пассажира, убедитесь, что подушка безопасности переднего пассажира отключена (см. раздел «Отключение подушки безопасности переднего пассажира», глава 1). (6) НИ В КОЕМ СЛУЧАЕ НЕ УСТАНАВЛИВАЙТЕ ДЕТСКОЕ СИДЕНЬЕ НА ЭТО МЕСТО: при аварии ребенок может получить серьезные травмы и даже погибнуть.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13208_3 Sécurité enfants : installation du siège enfant (B90 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: установка детского сиденья (продолжение) X = Место, неразрешенное для установки детского сиденья. U = Место пригодно для установки продающегося отдельно «универсального» детского сиденья с креплением ремнем. Убедитесь, что установка сиденья возможна. IUF = Место пригодно для установки универсального детского сиденья с креплениями ISOFIX по направлению движения (для автомобилей, оборудованных этой системой). Убедитесь, что установка возможна. IL = Место пригодно для установки полууниверсального или специального сиденья с креплениями ISOFIX (для автомобилей, оборудованных этой системой). Убедитесь, что установка возможна. Относительно выбора сиденья, подходящего для Вашего ребенка и рекомендованного для установки на Ваш автомобиль, см. брошюру Оборудование для обеспечения безопасности детей. (1) На этом месте может быть установлено только детское сиденье против направления движения: поставьте сиденье автомобиля в крайнее заднее и верхнее положение и слегка наклоните спинку сиденья (около 25°). (2) Люлька устанавливается поперек автомобиля и занимает два места. Голова ребенка должна находиться на стороне, противоположной двери автомобиля. (3) Максимально подвиньте вперед переднее сиденье автомобиля, чтобы установить детское сиденье против направления движения, затем отодвиньте сиденье (-я), расположенное (-ые) перед детским сиденьем, в соответствии с инструкций к детскому сиденью. (4) Расположите детское сиденье по направлению движения так, чтобы спинка детского сиденья прилегала к спинке сиденья автомобиля. Отрегулируйте высоту подголовника или снимите его, если это необходимо. Не сдвигайте назад сиденье, находящееся перед ребенком, более чем на половину хода салазок и не отклоняйте спинку сиденья более чем на 25°. (7) Только если место оборудовано ремнем безопасности с катушкой.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13208_3 Sécurité enfants : installation du siège enfant (B90 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: включение/отключение подушки безопасности переднего пассажира Включение и выключение подушки безопасности пассажира должно производиться при выключенном зажигании. При включенном зажигании в случае включения и отключения загорается

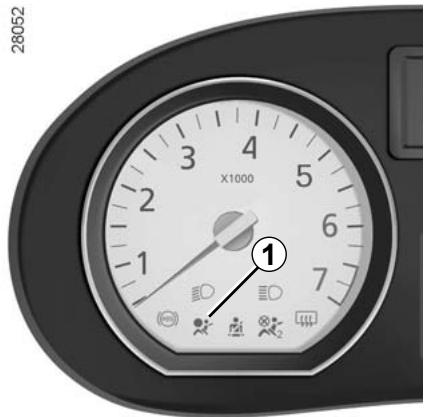

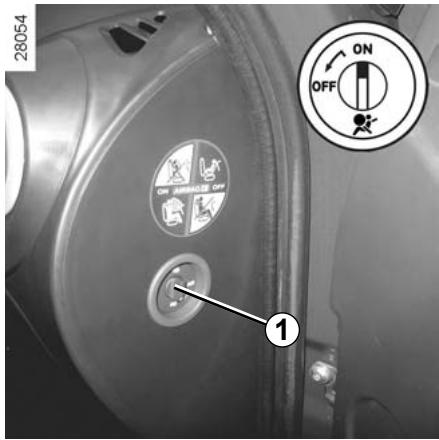

Отключение подушки безопасности переднего

(в зависимости от комплектации автомобиля) Прежде чем устанавливать детское сиденье против направления движения на сиденье переднего пассажира, обязательно отключите подушку безопасности переднего пассажира, если возможность отключения предусмотрена. Чтобы отключить подушку безопасности пассажира Выключите зажигание, нажмите и поверните замок 1 в положение OFF («ВЫКЛЮЧЕНО»). Подушка безопасности отключена. Снова включите зажигание и обязательно убедитесь, что сигнальная

действительно загорелампа 2, лась на щитке приборов. Эта лампа должна гореть постоянно в подтверждение того, что подушка безопасности отключена, и Вы можете установить детское сиденье. сигнальная лампа

Поскольку срабатывание подушки безопасности переднего пассажира и положение детского сиденья против направления движения несовместимы, устанавливать это сиденье в такое положение допустимо только в том случае, если автомобиль снабжен устройством отключения подушек безопасности. Существует риск очень серьезных травм при срабатывании подушки безопасности. Наклейка (на приборной панели) и маркировка (на солнцезащитном козырьке) напоминают Вам об этом.

Чтобы режим работы подушки безопасности вновь соответствовал положению замка, выключите и включите зажигание. RUS_UD13224_2 Sécurité enfants : désactivation/activation airbag passager avant (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte БЕЗОПАСНОСТЬ ДЕТЕЙ: включение/отключение подушки безопасности переднего пассажира (продолжение) Включение и выключение подушки безопасности пассажира должно производиться при выключенном зажигании. При включенном зажигании в случае включения и отключения загорается

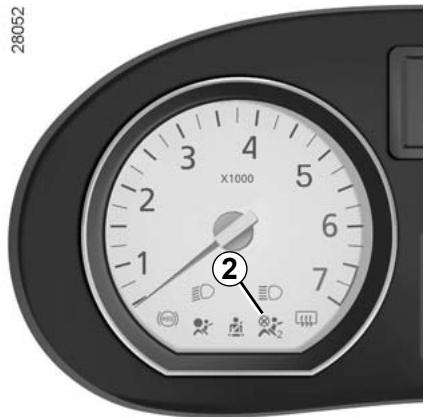

Включение подушки безопасности переднего

(в зависимости от комплектации автомобиля) После снятия детского сиденья с сиденья переднего пассажира следует снова включить подушку безопасности для обеспечения защиты пассажира в случае столкновения. Чтобы снова включить подушку безопасности: выключите зажигание, нажмите и поверните переключатель 1 в положение ON. При включенном зажигании обязательно убедитесь, что сигнальная лампа 2, Неисправности В случае неисправности системы включения/выключения подушки безопасности переднего пассажира запрещается устанавливать детское сиденье на сиденье переднего пассажира против направления движения. Не рекомендуется сажать на это место Срочно обратитесь на сервисную станцию компании-производителя. сигнальная лампа

Чтобы режим работы подушки безопасности вновь соответствовал положению замка, выключите и включите зажигание.

Поскольку срабатывание подушки безопасности переднего пассажира и положение детского сиденья против направления движения несовместимы, устанавливать это сиденье в такое положение допустимо только в том случае, если автомобиль снабжен устройством отключения подушек безопасности. Существует риск очень серьезных травм при срабатывании подушки безопасности. Наклейка (на приборной панели) и маркировка (на солнцезащитном козырьке) напоминают Вам об этом.

действительно погасла. Подушка безопасности переднего пассажира включена.

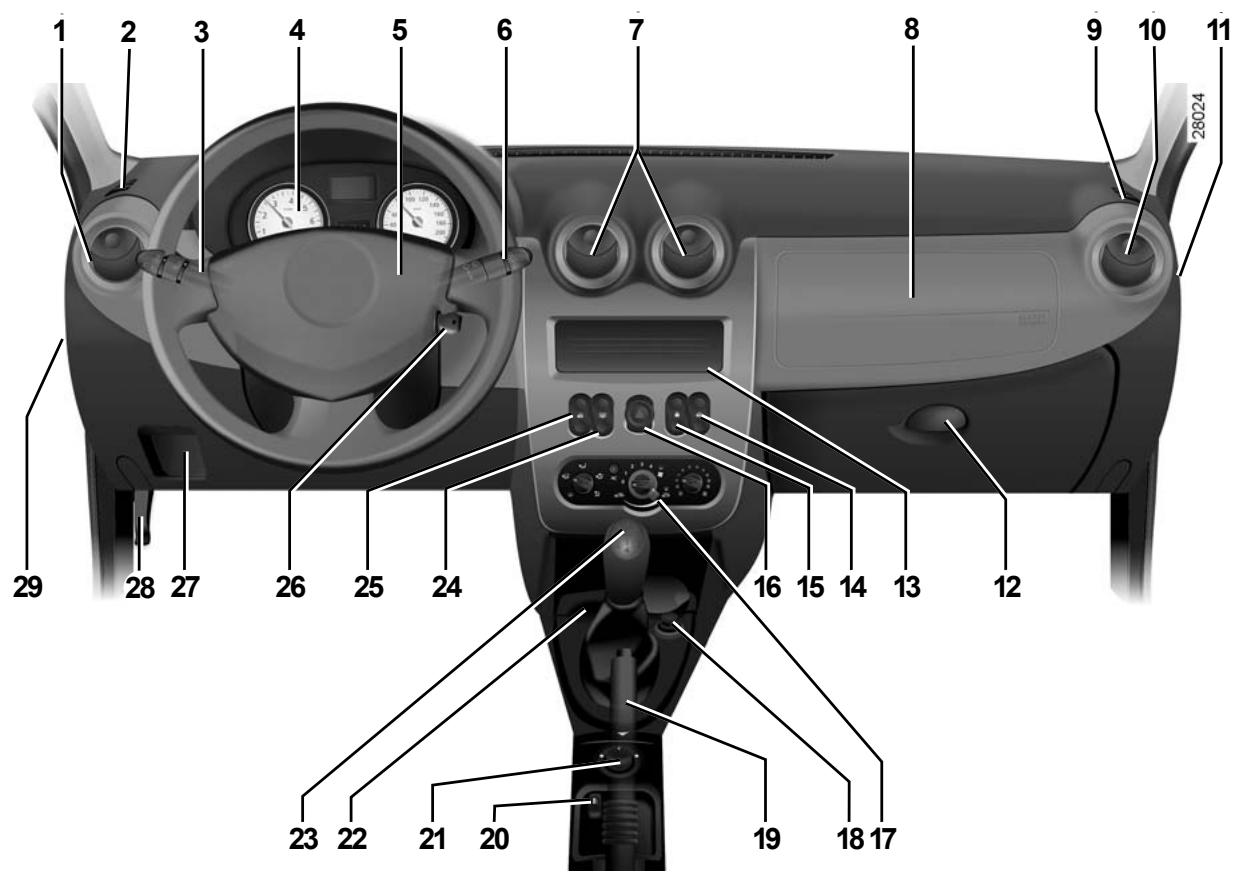

Jaune Noir Noir texte ПРИБОРНАЯ ПАНЕЛЬ С ЛЕВОСТОРОННИМ РАСПОЛОЖЕНИЕМ РУЛЕВОГО КОЛЕСА (продолжение) Состав оборудования ЗАВИСИТ ОТ ВАРИАНТА ИСПОЛНЕНИЯ АВТОМОБИЛЯ, А ТАКЖЕ СТРАНЫ ПОСТАВКИ 1 Боковой дефлектор. 10 Боковой дефлектор. 2 Решетка обдува. 11 Замок отключения/включения подушки безопасности переднего пассажира. 3 Рычаг переключателя: – указателей поворота, – наружного освещения, – противотуманных фар, – з а д н е го п р от и вот ум а н н о го – звуковой сигнализации. 12 Вещевой ящик. 13 Место, отведенное под установку автомагнитолы, или вещевой ящик. 21 Регулятор положения наружного зеркала заднего вида с электроприводом. 22 Место, отведенное под установку пепельницы или держатель для стаканов. 23 Рычаг переключения передач. 24 Выключатель электрообогревателя заднего стекла. 4 Щиток приборов. 14 Выключатель стеклоподъемника с электроприводом. 5 Место, отведенное под установку подушки безопасности водителя. 15 Выключатель центрального замка

6 Рычаг переключателя очистителей/ омывателей ветрового и заднего Кнопка управления выводом данных на дисплей бортового компьютера. 16 Выключатель аварийной сигнализации. 17 Органы управления системой кондиционирования воздуха. 28 Рукоятка открытия замка капота. 7 Центральные дефлекторы. 18 Прикуриватель. 29 Отделение предохранителей. 8 Вещевой ящик или место, отведенное под установку подушки безопасности пассажира. 19 Стояночный тормоз. 25 Выключатель стеклоподъемника с электроприводом. 26 Замок зажигания. 9 Решетка обдува. 27 Регулятор направления света фар в вертикальной плоскости. 20 Выключатель блокировки задних стеклоподъемников.

RUS_NU_817-4_B90_Dacia_1 RUS_UD5557_1 Poste de conduite direction à gauche (B90 - Dacia) Jaune Noir Noir texte ПРИБОРНАЯ ПАНЕЛЬ С ПРАВОСТОРОННИМ РАСПОЛОЖЕНИЕМ РУЛЕВОГО КОЛЕСА (продолжение) Состав оборудования ЗАВИСИТ ОТ ВАРИАНТА ИСПОЛНЕНИЯ АВТОМОБИЛЯ, А ТАКЖЕ СТРАНЫ ПОСТАВКИ 1 Боковой дефлектор. 10 Боковой дефлектор. 2 Решетка обдува. 11 Отделение предохранителей. 3 Вещевой ящик или место, отведенное под установку подушки безопасности пассажира. 12 Рукоятка привода замка капота. 13 Регулятор направления света фар в вертикальной плоскости. 4 Центральные дефлекторы. 14 Замок зажигания. 5 Рычаг переключателя: – указателей поворота, – наружного освещения, – противотуманных фар, – з а д н е го п р от и вот ум а н н о го 6 Щиток приборов. 7 Место, отведенное под установку подушки безопасности водителя (в зависимости от комплектации автомобиля). 8 Рычаг переключателя стеклоочистителя/стеклоомывателя ветрового Кнопка управления выводом данных на дисплей бортового компьютера. 15 Место, отведенное под установку автомагнитолы, или вещевой ящик. 16 Выключатель стеклоподъемника с электроприводом. 17 Выключатель центрального замка 18 Выключатель аварийной сигнализации. 19 Органы управления системой кондиционирования воздуха. 22 Выключатель блокировки задних стеклоподъемников. 23 Регулятор положения наружного зеркала заднего вида с электроприводом. 24 Место, отведенное под установку пепельницы или держатель для стаканов. 25 Рычаг переключения передач. 26 Выключатель электрообогревателя заднего стекла. 27 Выключатель стеклоподъемника с электроприводом. 28 Вещевой ящик. 29 Переключатель включения/отключения подушки безопасности пассажира. 20 Прикуриватель. 21 стояночный тормоз. 9 Решетка обдува.

Сигнальная лампа включения заднего противотуманного

Сигнальная лампа включения противотуманных фар Сигнальная лампа наличия воды в фильтре дизельного

Если она горит постоянно или загорается при движении, это свидетельствует о наличии воды в фильтре дизельного топлива. Срочно обратитесь на сервисную станцию компании-производителя. Щиток приборов A При загорании данных сигнальных ламп в целях безопасности необходимо немедленно остановить автомобиль, как только это позволят условия движения. Остановите двигатель и не запускайте его. Обратитесь на сервисную станцию компании-производителя. Ú À Ô

Сигнальная лампа незакрытой(-ых) двери(-ей)

Сигнальная лампа минимального уровня топлива в баке Загорается при запуске двигателя и гаснет через 3 секунды. Если сигнальная лампа не гаснет, необходимо срочно заправить бак топливом.

Сигнальная лампа включения указателей поворота Если сигнальные лампы не загораются или не подаются звуковые сигналы, это указывает на неисправность щитка приборов. При этом необходимо немедленно остановиться, как только позволят условия движения. Убедитесь, что автомобиль обездвижен, и обратитесь на сервисную станцию компании-производителя.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13200_5 tableau de bord : Témoins lumineux (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ЩИТОК ПРИБОРОВ: сигнальные лампы (продолжение) Наличие и функционирование сигнальных ламп ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И СТРАНЫ ПОСТАВКИ.

Сигнальная лампа температуры охлаждающей жидкости Лампа гаснет после запуска двигателя. Если лампа загорается во время движения автомобиля, это указывает на повышение температуры охлаждающей жидкости. Остановите автомобиль и дайте поработать двигателю одну или две минуты на холостом ходу, после чего температура должна снизиться. Если этого не произошло, выключите двигатель, дайте ему остыть, после чего проверьте уровень охлаждающей Если уровень в норме, причина загорания лампы иная. Обратитесь на сервисную станцию компании-производителя.

Сигнальная лампа падения давления масла в двигателе Эта сигнальная лампа должна погаснуть после запуска двигателя; если она загорается во время движения, немедленно остановитесь и выключите зажигание. Проверьте уровень масла. Если уровень в норме, причина загорания лампы иная. Обратитесь на сервисную станцию компании-производителя.

Сигнальная лампа системы электронной блокировки запуска двигателя Данная сигнальная лампа выполняет несколько функций. См. раздел «Система электронной блокировки запуска двигателя» в главе 1. Сигнальная лампа неисправности электронных систем автомобиля Если она горит постоянно или загорается при движении, это свидетельствует о неисправности электрических или электронных систем автомобиля. Срочно обратитесь на сервисную станцию компании-производителя.

Сигнальная лампа разряда аккумуляторной батареи Она должна погаснуть сразу после запуска двигателя. Если она загорелась при движении автомобиля, это указывает на повышенный или пониженный ток заряда батареи. Остановитесь и обратитесь на сервисную станцию производителя.

Сигнальная лампа системы снижения токсичности На автомобилях, оборудованных такой системой, она загорается при включении зажигания, после чего гаснет. – Если лампа горит постоянно, срочно обратитесь на сервисную станцию компании-производителя. – Если лампа мигает, снижайте частоту вращения коленчатого вала двигателя, пока мигание не прекратится. Срочно обратитесь на сервисную станцию компании-производителя. См. раздел «Рекомендации по уменьшению токсичности отработавших газов, экономии топлива и вождению» в главе 2.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13200_5 tableau de bord : Témoins lumineux (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ЩИТОК ПРИБОРОВ: сигнальные лампы (продолжение) Наличие и функционирование сигнальных ламп ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И СТРАНЫ ПОСТАВКИ.

Сигнальная лампа включения стояночного тормоза и сигнальная лампа неисправности тормозной системы Если лампа горит, проверьте, полностью ли выключен стояночный тормоз, в противном случае это указывает на низкий уровень тормозной жидкости. Продолжать движение опасно, обратитесь на сервисную станцию производителя.

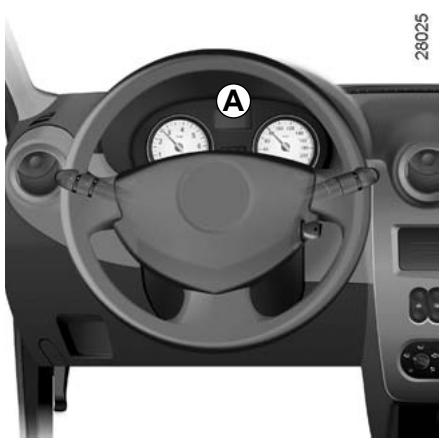

Щиток приборов A При загорании данных сигнальных ламп в целях безопасности необходимо немедленно остановить автомобиль, как только это позволят условия движения. Остановите двигатель и не запускайте его. Обратитесь на сервисную станцию компании-производителя.

Сигнальная лампа подушки безопасности Загорается при включении зажигания и гаснет через несколько секунд. Если сигнальная лампа не загорается после включения зажигания или горит во время движения автомобиля, это указывает на неисправность системы. Сигнальная лампа включения ближнего света фар См. раздел «Система пассивной безопасности водителя и переднего пассажира» в главе 1. Сигнальная лампа включения дальнего света фар Срочно обратитесь на сервисную станцию компании-производителя. Сигнальная лампа неисправности антиблокировочной си-

Лампа загорается примерно на три секунды при включении зажигания и затем гаснет. Если лампа загорается во время движения автомобиля, это свидетельствует о неисправности антиблокировочной системы. В этом случае торможение будет происходить как на автомобиле, не оборудованном антиблокировочной системой.

Сигнальная лампа отключения подушки безопасности переднего пассажира См. раздел «Безопасность детей» в главе 1.

Сигнальная лампа включения обогрева/обдува заднего

Срочно обратитесь к представителю производителя. Ú À Ô

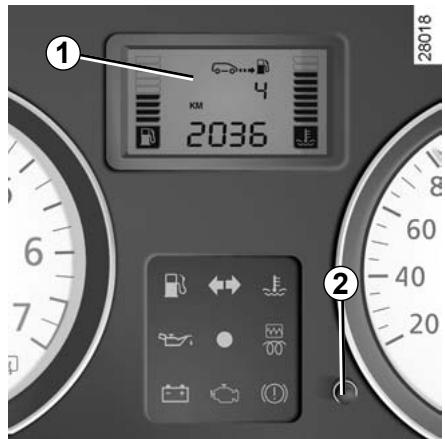

Тахометр 1 (об/ мин × 1 000) Спидометр 2 (км/ч) Звуковой сигнал превышения

Спидометр 2 Двойная шкала спидометра (в милях и км в час) (в зависимости от модификации автомобиля) В зависимости от комплектации автомобиля при превышении скорости 120 км/ч каждые 30 секунд раздается звуковой сигнал длительностью примерно 10 секунд.

– Выбор индикации При коротком нажатии на кнопку происходит переключение от показаний суммарного пробега/часов к показаниям пробега за поездку/часов и наоборот.

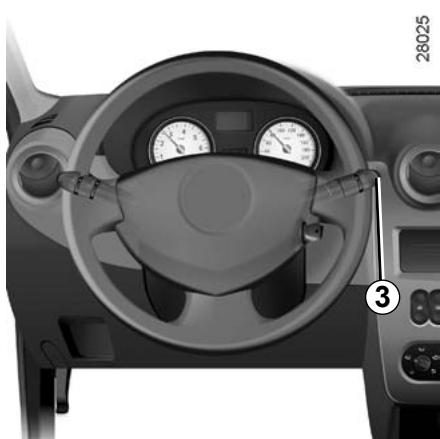

– Обнуление счетчика пробега за поездку Выведите на дисплей показания счетчика пробега за поездку, нажмите на кнопку и некоторое время удерживайте ее нажатой. – Установка точного времени Указатель уровня топлива 3 Число квадратных делений указывает на уровень топлива. При минимальном уровне топлива квадратные деления гаснут и загорается сигнальная лампа минимального остатка топлива. Указатель температуры охлаждающей жидкости 4 Количество высвечиваемых делений зависит от температуры охлаждающей жидкости. Предупреждение выдается только при загорании трех последних квадратных делений. Многофункциональный дисплей A См. раздел «Установка точного времени» в главе 1. Счетчик суммарного пробега (одометр), счетчик пробега за поездку, часы.

Бортовой компьютер См. раздел «Бортовой компьютер» в главе 1.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13386_3 Tableau de bord : afficheur et indicateur (B90 - Dacia) Jaune Noir Noir texte БОРТОВОЙ КОМПЬЮТЕР Индикация информации ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И СТРАНЫ ПОСТАВКИ. См. таблицу с примерами данных, отображаемых на дисплее, на следующих

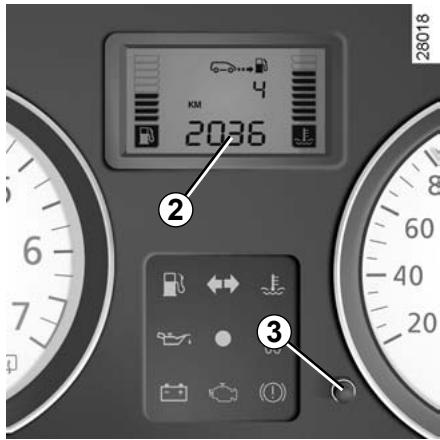

Дисплей 1 Управление отображением данных на дисплее 3 Кнопка обнуления показаний бортового компьютера и счетчика пробега за поездку 2 При коротких нажатиях на клавишу 3 на дисплее последовательно отображается следующая информация: Для обнуления показаний счетчика пробега за поездку следует переключить дисплей в режим «Счетчик пробега за поездку». Нажмите кнопку 2 и удерживайте ее некоторое время. a) суммарный пробег; b) пробег за поездку; c) средний расход топлива; d) предполагаемый запас хода e) средняя скорость.

RUS_NU_817-4_B90_Dacia_1 RUS_UD11040_2 Ordinateur de bord (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte БОРТОВОЙ КОМПЬЮТЕР (продолжение) Индикация информации ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И СТРАНЫ ПОСТАВКИ. Объяснение некоторых данных, отображаемых на дисплее после обнуления Чем больше расстояние, пройденное с момента последней операции обнуления, тем стабильнее и достовернее будут показания средней скорости, среднего расхода топлива и запаса хода на оставшемся в баке топливе. – Средний расход топлива увеличивается, когда двигатель работает на холостом ходу. Это нормально, так как компьютер учитывает количество топлива, израсходованного в режиме холостого хода. Примечание: при превышении емкости памяти одного из запоминающих устройств обнуление происходит автоматически. На первых нескольких километрах пробега после обнуления расчетных показателей Вы можете заметить, что запас хода на имеющемся в баке топливе увеличивается во время движения. Это происходит из-за того, что учитывается средний расход топлива с момента последнего обнуления показаний. Средний расход топлива может уменьшаться в следующих случаях: – автомобиль закончил разгон; – температура двигателя достигла нормы (а обнуление расчетных показателей было произведено при холодном двигателе); – Вы выехали из города на автостраду. Таким образом, при уменьшении среднего расхода топлива запас хода увеличивается.

RUS_NU_817-4_B90_Dacia_1 RUS_UD11040_2 Ordinateur de bord (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte БОРТОВОЙ КОМПЬЮТЕР (продолжение) Индикация информации ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И СТРАНЫ ПОСТАВКИ. Пример управления отображением данных на дисплее последовательными нажатиями на клавишу 3 Пояснения к показаниям дисплея a) Счетчик суммарного пробега. b) Пробег за поездку. c) Средний расход топлива с момента последнего обнуления показаний бортового компьютера. Значение среднего расхода топлива отображается на дисплее после прохождения автомобилем 400 м пути с учетом пройденного расстояния и количества израсходованного топлива с момента последнего обнуления расчетных показателей.

RUS_NU_817-4_B90_Dacia_1 RUS_UD11040_2 Ordinateur de bord (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte БОРТОВОЙ КОМПЬЮТЕР (продолжение) Индикация информации ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И СТРАНЫ ПОСТАВКИ. Пример управления отображением данных на дисплее последовательными нажатиями на клавишу 3 Пояснения к показаниям дисплея d) Предполагаемый запас хода по топливу При расчете запаса хода учитывается средний расход топлива с момента последнего обнуления расчетных показателей. Значение отображается на дисплее после прохождения автомобилем около 400 м

e) Средняя скорость с момента последнего обнуления показаний. Значение отображается на дисплее после прохождения автомобилем около 400 м

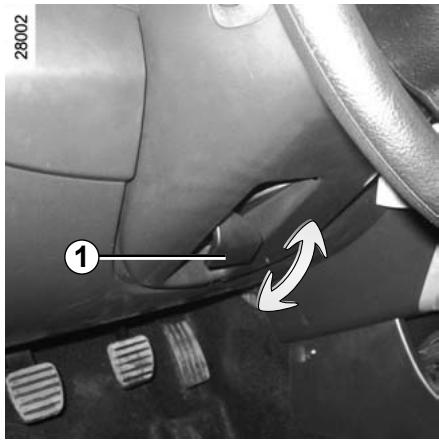

Регулировка положения рулевого колеса В зависимости от модификации автомобиля положение рулевого колеса может регулироваться по высоте. Опустите рычаг 1 и установите рулевое колесо в нужное положение; для фиксации рулевого колеса в этом положении поднимите рычаг. Установка точного времени При включенном зажигании выберите на дисплее 2 показания счетчика суммарного пробега и часов. Есть две возможности установить точное – длительное нажатие на кнопку 3 позволит быстро изменять показания часов и минут; При отключении электрического питания (при отключении аккумуляторной батареи, обрыве провода электропитания и т. д.) показываемое часами значение времени сбивается. Необходимо заново установить на часах текущее время. – короткие нажатия на кнопку 3 позволят задать время минута за минутой. В целях Вашей безопасности рекомендуем не настраивать часы при движении автомобиля.

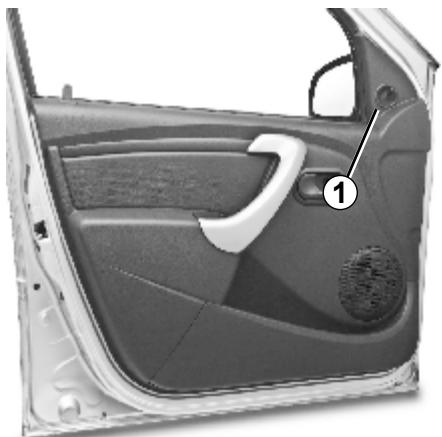

Наружные зеркала заднего вида с ручной регулировкой Наружные зеркала заднего вида с электроприводом Внутреннее зеркало заднего

Регулировка зеркала производится с помощью рычага 1. Включив зажигание, поверните переключатель 2: Положение зеркала регулируется. Во время движения в темное время суток во избежание ослепления светом фар идущего сзади автомобиля нажмите на рычажок 3, расположенный сзади корпуса

– в положение A для регулировки левого наружного зеркала заднего вида; – в положении B для регулировки правого наружного зеркала;

0 - нейтральное положение.

Наружные зеркала заднего вида с электрообогревом Электрообогрев наружных зеркал заднего вида включается одновременно с электрообогревом заднего стекла.

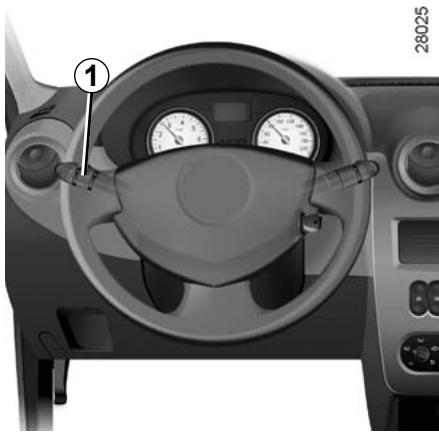

Фара дальнего света Если включен ближний свет фар, для включения дальнего света фар потяните рычаг подрулевого переключателя 1 на себя.

При включении дальнего света фар на щитке приборов загорается соответствующая сигнальная лампа. Чтобы вновь включить ближний свет фар, еще раз передвиньте рычаг переключателя на себя.

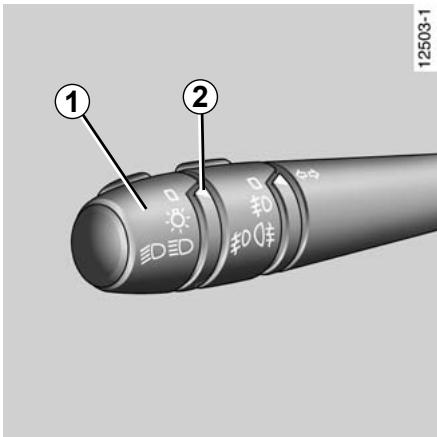

Габаритные огни Поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом.

Фара ближнего света Поверните крайнее кольцо рычага подрулевого переключателя 1 в положение, при котором метка 2 совместится с соответствующим символом. На щитке приборов загорится сигнальная

Выключение наружного

Установите крайнее кольцо рычага подрулевого переключателя 1 в первоначальное положение. Перед поездкой в темное время суток проверьте исправность электрооборудования и отрегулируйте направление света фар (если загрузка автомобиля отличается от обычной). Необходимо следить за тем, чтобы наружные осветительные приборы автомобиля не были закрыты (например, грязью, снегом или перевозимыми

Когда наружные осветительные приборы выключаются, одновременно выключаются задний противотуманный фонарь и противотуманные фары (если они установлены). Звуковой сигнал напоминания о невыключенном освещении Если Вы оставили включенными наружные осветительные приборы, но выключили зажигание, то при открытии передних дверей раздастся звуковой сигнал (предупреждающий о возможном разряде аккумуляторной батареи и т. п.).

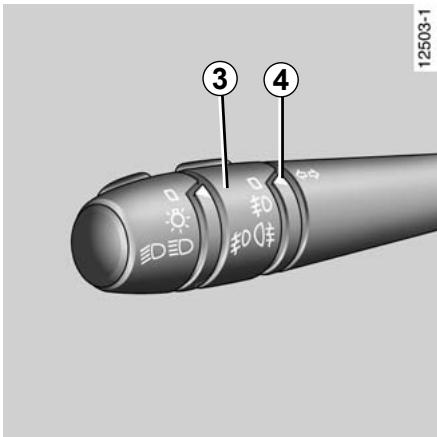

Задний противотуманный фонарь Поверните среднее кольцо 3 рычага подрулевого переключателя в положение, при котором метка 4 совместится с соответствующим символом. Поверните среднее кольцо 3 рычага подрулевого переключателя в положение, при котором метка 4 совместится с соответствующим символом. Противотуманные фары включаются, только если включены наружные осветительные приборы. При этом на щитке приборов загорается сигнальная лампа. Противотуманный фонарь включается, только если включены наружные осветительные приборы. При этом на щитке приборов загорается сигнальная лампа. Не забывайте выключать противотуманные фары, когда в них нет необходимости, чтобы не мешать другим участникам

Не забывайте выключать задний противотуманный фонарь, когда в нем нет необходимости, чтобы не мешать другим участникам движения.

регулировки для ручки A Базовая регулировка: автомобиль с пустым багажным отделением, один водитель или водитель и один пассажир на переднем сиденье.

1, 2, 3 пассажира и багажное отделение не загружено

3 пассажира и багажное отделение загружено.

Один водитель и багажное отделение полностью загружено.

Ручка A служит для регулировки света фар в вертикальной плоскости в зависимости от загрузки автомобиля. Поворачивайте ручку A вниз, чтобы опустить пучки света фар, или вверх, чтобы поднять их.

Звуковой сигнал Нажмите до упора на рычаг подрулевого переключателя 1. В зависимости от комплектации автомобиля, нажмите на один из участков 2. Сигнализация дальним светом Для сигнализации дальним светом фар потяните рычаг подрулевого переключателя 1 на себя.

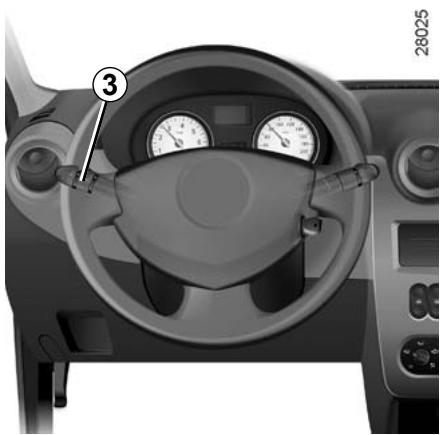

сигнализация Нажмите на выключатель 3. Одновременно начинают мигать все четыре указателя поворота и боковые повторители указателей поворотов. Включение аварийной сигнализации необходимо для предупреждения других участников движения о том, что Вы: – вынуждены остановиться в неположенном и даже запрещенном месте, – оказались в особой ситуации вождения или дорожного движения. Указатели поворотов Для включения указателей поворотов передвиньте рычаг подрулевого переключателя 1 в плоскости рулевого колеса в направлении предполагаемого поворота. При движении по автостраде обычно не достаточно только поворотов рулевого колеса для автоматического возврата рычага подрулевого переключателя в нейтральное положение. Механизм включения указателей поворота имеет промежуточное положение, в котором Вы должны удерживать переключатель во время маневрирования, например, при смене полосы движения. Когда Вы отпустите рычаг, он вернется в исходное положение автоматически.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13262_2 Avertisseurs sonore et lumineux (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte СТЕКЛООЧИСТИТЕЛИ/СТЕКЛООМЫВАТЕЛИ/ОБОГРЕВ Перед любыми действиями с ветровым стеклом (мытье автомобиля, обогрев, мытье ветрового стекла и т. д.) переведите рычаг переключателя 1 в положение A (остановка).

В противном случае Вы можете пораниться и/или повредить ветровое

Очиститель ветрового

При включенном зажигании поворачивайте рычаг подрулевого переключателя 1 параллельно рулевому колесу: A Выключено. B Прерывистый режим работы. После каждого рабочего цикла щетки останавливаются на несколько секунд. C Работа стеклоочистителя с малой частотой. D Непрерывная работа с большой частотой. Перед выполнением работ в подкапотном пространстве установите рычаг переключателя стеклоочистителя в положение A (выключено). Это позволит избежать травм.

Стеклоочиститель заднего стекла При включенном зажигании поверните кольцо в торце рычага подрулевого переключателя 1 в положение, при котором метка совместится с соответствующим символом 2. Перед включением стеклоочистителя заднего стекла убедитесь, что перевозимые предметы не мешают движению щетки. Стеклоочистительстеклоомыватель заднего стекла При отрицательной температуре наружного воздуха следует убедиться, что щетки стеклоочистителей не примерзли к стеклу, так как это может привести к перегреву электродвигателя стеклоочистителей.

При включенном зажигании поверните кольцо в торце рычага подрулевого переключателя 1 в положение, при котором метка совместится с соответствующим символом 2. Если теперь отпустить кольцо, оно вернется в положение, соответствующее работе стеклоочистителя заднего стекла. Следите за состоянием щеток. Их следует заменить, как только Вы заметите ухудшение качества очистки стекла (примерно раз в год). Регулярно очищайте заднее стекло.

Стеклоомыватели Омыватели фар (в зависимости от комплектации автомобиля) При включенном зажигании потяните рычаг подрулевого переключателя 1 на При выключенных фарах Включается стеклоомыватель ветрового При включенных фарах В зависимости от модели автомобиля Вы одновременно включаете омыватель

При отрицательной температуре наружного воздуха следует убедиться, что щетки стеклоочистителей не примерзли к стеклу: это может вызвать перегрев электродвигателя стеклоочистителей. Следите за состоянием щеток. Их следует заменить, как только Вы заметите ухудшение качества очистки стекла (примерно раз в год). Регулярно очищайте ветровое стекло. Если Вы выключите зажигание при работающих стеклоочистителях (рычаг находится в положении A), щетки остановятся в произвольном положении. Снова включите зажигание, установите подрулевой переключатель 1 в положение A, чтобы щетки вернулись в положение фиксированной остановки. Перед выполнением работ в подкапотном пространстве установите рычаг переключателя стеклоочистителя в положение A (выключено). Это позволит избежать травм.

Перед любыми действиями с ветровым стеклом (мытье автомобиля, обогрев, мытье ветрового стекла и т. д.) переведите рычаг переключателя 1 в положение A (остановка).

Электрообогреватель заднего стекла При работающем двигателе нажмите на клавишу 2 (на щитке приборов загорится сигнальная лампа). Эта функция обеспечивает электрообогрев/обдув заднего стекла и, в зависимости от комплектации автомобиля, зеркал заднего вида. В зависимости от комплектации автомобиля, прекращение работы происходит: – автоматически после 12 минут работы (при этом сигнальная лампа гаснет); – при повторном нажатии на клавишу 2 (при этом сигнальная лампа гаснет). В противном случае Вы можете пораниться и/или повредить ветровое

RUS_NU_817-4_B90_Dacia_1 RUS_UD13320_4 Essuie-vitre/Lave-vitre/Dégivrage (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte ТОПЛИВНЫЙ БАК Не смешивайте дизельное топливо с бензином (неэтилированным или Е85) даже в очень малом количестве. Не используйте топливо на базе этанола, если автомобиль к нему не приспособлен. Качество топлива Используйте топливо, соответствующее нормам качества, действующим в стране, где эксплуатируется автомобиль и обязательно соответствующее характеристикам, указанным на этикетке A, расположенной на крышке отделения заливной горловины топливного бака Обратитесь к разделу «Характеристики двигателей» главы 6.

Полезная емкость топливного бака: 50 литров (приблизительно). Пробка 1 открывается ключом зажигания. О заправке см. раздел «Заправка топливом». На внутренней стороне крышки люка заливной горловины топливного бака имеется держатель крепления пробки заливной горловины топливного бака во время

Пробка заливной горловины топливного бака имеет оригинальную конструкцию. Если Вы решили заменить ее, убедитесь в том, что новая пробка того же типа и подходит к горловине. Обратитесь на сервисную станцию производителя. Никогда не подносите пробку заливной горловины топливного бака близко к открытому огню или источнику тепла. Не мойте область вокруг заливной горловины с помощью устройства с подачей воды под высоким давлением.

RUS_NU_817-4_B90_Dacia_1 RUS_UD13203_3 Réservoir carburant (B90 - Dacia) Jaune Noir Noir texte ТОПЛИВНЫЙ БАК (продолжение) Автомобиль с бензиновым

Заправка топливом Используйте только неэтилированный бензин. Октановое число топлива должно соответствовать числу, указанному на этикетке A на лючке заливной горловины. Автомобиль с бензиновым

Обратитесь к разделу «Характеристики двигателей» главы 6. Использование этилированного бензина может привести к выходу из строя системы нейтрализации отработавших газов и прекращению действия гарантии изготовителя. Используйте только неэтилированный

Чтобы исключить возможность заправки этилированным бензином, в сужении заливной горловины бака установлен специальный клапан, который позволяет использовать для заправки только топливораздаточный пистолет для неэтилированного бензина. – Вставьте топливораздаточный пистолет в отверстие заливной горловины бака так, чтобы открыть клапан, и доведите его до упора. – Удерживайте его в этом положении до конца заправки. Автомобили с бензиновыми двигателями После первой автоматической остановки подачи топлива при заправке можно произвести еще не более двух включений подачи топлива с тем, чтобы в баке оставался свободный объем, необходимый для расширения топлива при повышении температуры. Постоянный запах топлива В случае появления запаха топлива выполните следующее: – остановите автомобиль, как только позволят условия движения, и выключите зажигание; – включите аварийную сигнализацию и попросите всех пассажиров выйти из автомобиля и держаться в стороне от проезжей части; – обратитесь на сервисную станцию компании-производителя. Обслуживание системы подачи топлива (ЭБУ, электропроводка, топливопроводы, инжекторы, защитные крышки и т. д.) или изменение ее конструкции категорически запрещено, поскольку может угрожать Вашей безопасности (за исключением работ, выполняемых специалистами сервисной станции компании-производителя).

RUS_NU_817-4_B90_Dacia_1 RUS_UD13203_3 Réservoir carburant (B90 - Dacia) Jaune Noir Noir texte Глава 2: Вождение автомобиля (рекомендации по экономичной и экологически безопасной эксплуатации автомобиля) Обкатка автомобиля – Замок зажигания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Запуск/остановка двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Особенности автомобилей с бензиновым двигателем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Рекомендации по уменьшению токсичности отработавших газов, экономии топлива и вождению Охрана окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Рычаг переключения передач . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Рычаг переключения передач - стояночный тормоз . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Рулевое управление с усилителем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Системы коррекции и помощи при вождении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Jaune ОБКАТКА АВТОМОБИЛЯ Noir Noir texte ЗАМОК ЗАЖИГАНИЯ Автомобиль с бензиновым

Положение ключа зажигания «Зажигание включено» (М) Во время пробега автомобилем первых 1000 км не превышайте скорость движения в 130 км/ч на высшей передаче и не допускайте увеличения частоты вращения коленчатого вала двигателя свыше 3000 - 3500 об/мин. Зажигание включено. – автомобиль с бензиновым двигателем: двигатель готов к запуску, – автомобиль с дизельным двигателем: включен предпусковой подогрев. Ваш автомобиль сможет полностью реализовать свои рабочие характеристики примерно после первых 3 000 км

Положение ключа зажигания «Запуск двигателя» (D) Если двигатель не запустился с первой попытки, перед повторным включением стартера ключ необходимо установить в исходное положение. Периодичность технического обслуживания: см. сервисную книжку автомобиля. Положение ключа зажигания «Стоп и блокировка рулевого вала» (St) Сразу после запуска двигателя отпустите ключ зажигания. Для блокировки рулевого вала следует извлечь ключ из замка зажигания и повернуть рулевое колесо в ту или иную сторону до блокировки замка рулевой колонки. Для разблокировки рулевого вала слегка поверните ключ в замке зажигания и рулевое колесо. Положение ключа зажигания «Дополнительное оборудование» (А) При выключенном зажигании дополнительное оборудование (автомагнитола и т. п.) продолжает работать.

RUS_NU_817-4_B90_Dacia_2 RUS_UD13281_4 Rodage / Contacteur de démarrage (B90 - U90 - L90 Ph2 - Dacia) Jaune Noir Noir texte ЗАПУСК/ОСТАНОВКА ДВИГАТЕЛЯ Запуск двигателя Особенности запуска двигателя автомобилей, оборудованных системой электронной блокировки запуска двигателя Для облегчения запуска двигателя при очень низких температурах наружного воздуха (ниже –20 °C) следует на несколько секунд включить зажигание перед тем, как включать стартер. Автомобили, оборудованные двигателем с бензиновым впрыском Холодный или прогретый двигатель – Включите стартер, не нажимая на педаль акселератора, – Сразу же после запуска двигателя отпустите ключ зажигания. Убедитесь, что система электронной блокировки отключена. См. раздел «Система электронной блокировки запуска двигателя» в главе 1. Даже на короткое время не покидайте автомобиль, в котором находится ребенок (или животное), оставив ключ в замке зажигания. Ребенок может подвергнуть опасности себя и других, запустив двигатель или включив какое-либо оборудование, например стеклоподъемники, или заперев двери. Существует опасность получения тяжелых травм. Ни в коем случае не выключайте зажигание до полной остановки автомобиля, так как при неработающем двигателе перестают функционировать вакуумный усилитель тормозов, усилитель рулевого управления, а также устройства пассивной безопасности: подушки безопасности. Извлечение ключа из замка зажигания приводит к блокировке рулевого вала.

RUS_NU_817-4_B90_Dacia_2 RUS_UD13416_2 Mise en route / Arrêt du moteur (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ОСОБЕННОСТИ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ Следующие условия эксплуатации автомобиля: – продолжительное движение с включенной сигнальной лампой минимального уровня топлива в баке; – использование этилированного бензина; – использование присадок к моторному маслу или сортов топлива, не одобренных компанией-производителем. Если Вы обнаружили вышеописанные неисправности, срочно обратитесь на сервисную станцию компании-производителя для проведения необходимых ремонтных Таких ситуаций можно избежать, если регулярно проводить техническое обслуживание автомобиля на сервисной станции компании-производителя в соответствии с рекомендациями, приведенными в сервисной книжке. или такие неисправности, как: – неисправность системы зажигания или полная выработка топлива, либо отключение свечи зажигания, выражающиеся в пропусках зажигания и рывках – потеря мощности; приводят к чрезмерному нагреву каталитического нейтрализатора, снижая этим его эффективность, и могут привести даже к его разрушению и повреждениям автомобиля, вызванным перегревом. Затруднения при запуске Чтобы не повредить каталитический нейтрализатор, не старайтесь запустить двигатель (стартером, толкая или буксируя Ваш автомобиль), пока не определите и не устраните причину неисправности. Если причина неисправности не будет определена, прекратите попытки завести двигатель и обратитесь на сервисную станцию компании-производителя. Не останавливайте автомобиль и не допускайте работу двигателя в местах, где легковоспламеняющиеся материалы (например, сухая трава и листья) могут оказаться в контакте с нагретыми деталями системы выпуска отработавших газов.

RUS_NU_817-4_B90_Dacia_2 RUS_UD13277_4 Particularités des versions essence (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte РЕКОМЕНДАЦИИ по снижению токсичности отработавших газов, экономии топлива и вождению Конструкция, заводские регулировки и умеренный расход топлива обеспечивает Вашему автомобилю полное соответствие действующим нормам по охране окружающей среды. При создании автомобиля широко применялись технологии по снижению токсичности отработавших газов и энергосберегающие технологии. Расход топлива и уровень токсичности отработавших газов Вашего автомобиля зависят также и от Вас. Своевременно обслуживайте автомобиль и соблюдайте требования по его правильной эксплуатации. Техническое обслуживание Регулировки двигателя Содержание загрязняющих веществ в отработавших газах должно соответствовать действующим нормам по токсичности отработавших газов; ответственность за несоответствие автомобиля указанным нормам ложится на его владельца. Кроме того, в случае замены деталей двигателя, системы питания или системы выпуска отработавших газов неоригинальными деталями Ваш автомобиль может перестать соответствовать действующим нормам по снижению токсичности отработавших газов. – система зажигания: не требует регулировки в процессе эксплуатации. Все проверки и регулировки Вашего автомобиля в соответствии с рекомендациями, изложенными в сервисной книжке в разделе технического обслуживания, должны производиться на сервисной станции компании-производителя. На сервисной станции имеется все необходимое оборудование, позволяющее выполнять необходимые для Вашего автомобиля регулировки. – свечи зажигания: нормальная и надежная работа двигателя в полном диапазоне развиваемой мощности при высокой экономичности и низкой токсичности отработавших газов требует строгого соблюдения требований, установленных техническими отделами компании-производителя. При замене свечей зажигания используйте только те свечи, которые подходят для двигателя Вашего автомобиля. Срочно обратитесь к представителю производителя. – холостой ход: не требует регулировки в процессе эксплуатации. – воздушный фильтр, топливный фильтр: загрязненные фильтрующие элементы, уменьшающие мощность двигателя. Такие фильтрующие элементы подлежат замене.

RUS_NU_817-4_B90_Dacia_2 RUS_UD13267_5 Conseils : antipollution, économies de carburant, conduite (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte РЕКОМЕНДАЦИИ по снижению токсичности отработавших газов, экономии топлива и вождению (продолжение) Контроль отработавших газов – Не разгоняйтесь слишком интенсивно. Система контроля отработавших газов позволяет обнаруживать неисправности устройства очистки отработавших газов автомобиля. – Не нажимайте сильно на педаль акселератора во время движения на промежуточных передачах. Старайтесь по возможности использовать самую высокую передачу, но не перегружайте Во время движения автомобиля с автоматической коробкой передач рычаг переключения режимов должен находится в положении D. Эти неисправности могут вызвать выброс токсичных веществ или механические повреждения.

Сигнальная лампа на щитке приборов указывает на возможные неисправности системы: Она загорается при включении зажигания и гаснет спустя три секунды. – Если лампа горит постоянно, срочно обратитесь на сервисную станцию производителя. – Если лампа мигает, снижайте частоту вращения коленчатого вала двигателя, пока мигание не прекратится. Срочно обратитесь на сервисную станцию производителя. Вождение автомобиля – Аккуратная езда с небольшой скоростью до полного прогрева двигателя предпочтительнее прогрева двигателя на холостом ходу на стоянке. – Скорость - дорогое удовольствие. – При движении на подъемах не стремитесь сохранить прежнюю скорость; не нажимайте на педаль акселератора больше, чем при движении по горизонтальному участку дороги: удерживайте ногу на педали акселератора в том же – Двойное выключение сцепления и «перегазовка» при переключении передач перед остановкой двигателя совершенно излишни на современных автомобилях. – «Спортивная» манера вождения стоит дорого - отдайте предпочтение «плавному» стилю управления автомобилем. – Тормозите как можно реже, старайтесь заранее оценить обстановку на дороге (препятствие или поворот), и Вам будет достаточно лишь снять ногу с педали акселератора. – Движение в ненастье и по дороге, залитой водой. Не ездите по затопленному шоссе, если уровень воды выше нижнего края колесных дисков.

RUS_NU_817-4_B90_Dacia_2 RUS_UD13267_5 Conseils : antipollution, économies de carburant, conduite (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte РЕКОМЕНДАЦИИ по снижению токсичности отработавших газов, экономии топлива и вождению (продолжение) – На автомобилях с системой кондиционирования воздуха при ее использовании наблюдается увеличение расхода топлива, особенно при движении в городском цикле. В автомобилях с системой кондиционирования без автоматического режима выключайте кондиционер, когда в нем нет необходимости. Советы, которые помогут Вам уменьшить расход топлива и защитить окружающую среду: Советы по эксплуатации – Потребление электроэнергии ведет к увеличению расхода топлива, поэтому всегда выключайте ненужные электроприборы. Однако, прежде всего для Вашей безопасности, при плохой видимости включайте наружные осветительные приборы, руководствуйтесь правилом «видеть и быть – Используйте систему вентиляции салона. При скорости 100 км/ч езда с открытыми окнами увеличивает расход топлива на 4 %. Если Ваш автомобиль находился на стоянке в очень жаркую погоду или под прямыми лучами солнца, рекомендуем проветрить его салон в течение нескольких минут, прежде чем запустить двигатель. – Не переполняйте бак при заправке во избежание расплескивания топлива. – Не ездите с установленным на крыше пустым багажником. – Громоздкие грузы лучше перевозить в – При буксировке жилого прицепа используйте аэродинамический дефлектор; не забудьте отрегулировать его

– Избегайте использования автомобиля для частых и коротких поездок в сочетании с длительными остановками: это не позволяет двигателю прогреться до нормальной рабочей температуры.

Причиной повышенного расхода топлива может стать: – недостаточное давление в шинах, – установка шин, не рекомендованных производителем.

RUS_NU_817-4_B90_Dacia_2 RUS_UD13267_5 Conseils : antipollution, économies de carburant, conduite (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ Ваш автомобиль разработан с учетом соблюдения требований по защите окружающей среды в течение всего срока службы: в процессе производства, эксплуатации и утилизации. Производство Ваш автомобиль изготовлен на заводе, соблюдающем самые строгие нормы охраны окружающей среды. Помимо этого внедрена система контроля всех компонентов автомобиля. Выхлопные газы Внесите свой вклад в охрану окружающей среды! – Изношенные и замененные в ходе планового техобслуживания Вашего автомобиля детали (аккумуляторная батарея, масляный фильтр, воздушный фильтр, элементы питания и т. д.), а также канистры из-под масла или канистры со слитым маслом следует сдавать в специальные приемные пункты. – Отслуживший свой срок автомобиль следует передать на переработку в уполномоченный для этого центр. – Всегда соблюдайте требования местного законодательства. Автомобили оснащены системой снижения токсичности, в состав которой входят каталитический нейтрализатор, кислородный датчик и фильтр с активированным углем (последний исключает попадание паров топлива из бака в атмосферу).

Включение передачи заднего (на неподвижном автомобиле) Автомобиль с механической коробкой передач Переведите рычаг сначала в нейтральное положение, затем следуйте схеме переключения передач, нанесенной на рукоятку 1. При движении задним ходом удар днища автомобиля о бордюрный камень, тротуар и т. п. может повлечь за собой повреждение автомобиля (например, деформацию оси). Чтобы избежать опасных последствий аварии, проверьте ваш автомобиль в сервисном центре компании-производителя.

RUS_NU_817-4_B90_Dacia_2 RUS_UD13279_2 Levier de vitesses (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte СТОЯНОЧНЫЙ ТОРМОЗ/РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ Включение стояночного тормоза Потяните рукоятку вверх и убедитесь, что автомобиль надежно заторможен. Усилитель рулевого

При парковке не удерживайте долго рулевое колесо повернутым до упора в крайнее положение (это может привести к поломке насоса гидроусилителя рулевого управления).

Стояночный тормоз Выключение стояночного тормоза Слегка потяните рычаг вверх, нажмите кнопку 1 и опустите рычаг к полу. Если Вы управляете автомобилем с не полностью выключенным стояночным тормозом, на щитке приборов горит красная сигнальная лампа. При движении следите за тем, чтобы стояночный тормоз был полностью отпущен (сигнальная лампа красного цвета гаснет): опасность перегрева. В зависимости от уклона дороги и/или загрузки автомобиля может потребоваться переместить рычаг стояночного тормоза еще не менее чем на два зубца сектора и включить передачу (1-ю или заднего хода). Никогда не выключайте зажигание на спусках и вообще во время движения (это приведет к выключению усилителей тормозов и рулевого управления).

RUS_NU_817-4_B90_Dacia_2 RUS_UD11042_2 Frein à main / Direction assistée (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte СИСТЕМЫ КОРРЕКЦИИ И ПОМОЩИ ПРИ ВОЖДЕНИИ В зависимости от комплектации автомобиля, они включает в себя: – ABS (антиблокировочная система

ABS (антиблокировочная система тормозов) При интенсивном торможении ABS позволяет избежать блокировки колес и, таким образом, сократить тормозной путь и сохранить контроль над автомобилем. АБС делает возможным при торможении объезд внезапно появившегося препятствия без столкновения с ним. Эта система позволяет также оптимизировать тормозной путь, в частности, при плохом сцеплении с дорогой (на мокрой дороге и т. п.). Система позволяет лучше контролировать автомобиль при экстремальной езде и адаптировать его под индивидуальный стиль вождения. Однако эта система не заменяет водителя. Она не расширяет возможности автомобиля и не должна побуждать водителя к движению на более высокой скорости. Даже при наличии данной системы водитель, управляя автомобилем, должен соблюдать осторожность и быть внимательным (водитель должен быть постоянно готов к любым неожиданностям, которые могут возникнуть во время движения). Каждое включение системы сопровождается вибрацией педали тормоза. ABS в любом случае не может улучшить характеристики сцепления колес с дорогой. Поэтому следует обязательно соблюдать правила безопасного вождения автомобиля, например, поддерживать безопасную дистанцию до впереди идущего автомобиля. Поэтому в случае экстренного торможения нажимайте на педаль тормоза сильно и продолжительно. Нет необходимости прибегать к прерывистому нажатию на педаль. ABS скорректирует приложенное в тормозной системе усилие.

– Сигнальная лампа на щитке приборов: ABS неактивна. Торможение при этом осуществляется. x D

– Сигнальные лампы горят на щитке приборов, что указывает на неисправность тормозной В обоих случаях обратитесь на сервисную станцию компании-производителя. При этом тормозная система автомобиля частично сохраняет работоспособность. Однако резкое торможение является крайне опасным, поэтому необходимо немедленно остановиться, как только позволят условия движения. Обратитесь на сервисную станцию компании-производителя.

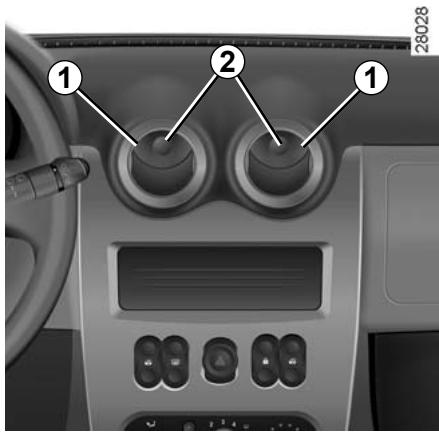

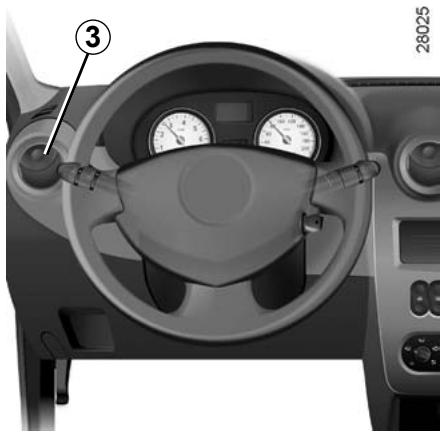

Jaune Noir Noir texte ДЕФЛЕКТОРЫ (выходы воздуха)

1 Левый боковой дефлектор

2 Решетка обдува левого бокового

5 Панель управления 6 Решетка обдува правого бокового 7 Правый боковой дефлектор. 3 Решетки обдува ветрового стекла 4 Центральные дефлекторы

8 Отверстие для обогрева ног переднего пассажира и водителя 9 Отверстие для обогрева ног задних пассажиров (в зависимости от комплектации автомобиля)

Для удаления неприятных запахов в автомобиле используйте только предназначенные для этого системы. Обратитесь на сервисную станцию компании-производителя.

Центральные и боковые Подача воздуха Направление потока воздуха: Для изменения направления потока воздуха поворачивайте вентиляционную решетку 1 или 3. Чтобы открыть дефлектор 1 или 3, нажимайте на него (в точке 2), пока он не займет требуемое положение. Не вводите никакие составы в систему вентиляции автомобиля (например, при появлении неприятного запаха Существует опасность повреждения или пожара.

RUS_NU_817-4_B90_Dacia_3 RUS_UD13282_4 Aérateurs (sorties air) (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ОТОПЛЕНИЕ - ВЕНТИЛЯЦИЯ - КОНДИЦИОНИРОВАНИЕ ВОЗДУХА Регулирование температуры Производится поворотом рукоятки B. Крайнее правое положение рукоятки: Максимально возможная температура

Крайнее левое положение рукоятки: Минимально возможная температура воздуха.

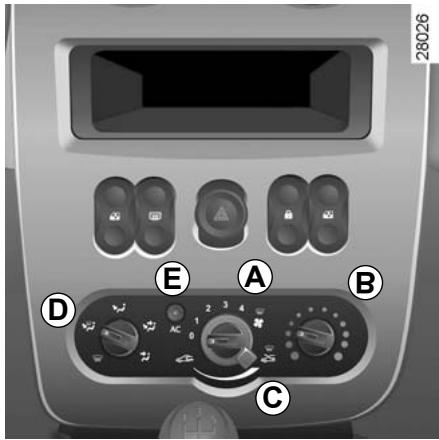

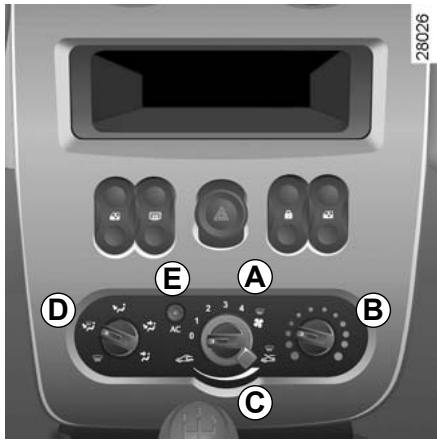

Органы управления (в зависимости от комплектации автомобиля) A Регулировка скорости вращения вентилятора. B Регулировка температуры воздуха. C Включение режима изоляции D Распределение воздуха. E Включение системы кондиционирования воздуха. Информация и советы по эксплуатации, см. конец раздела «Отопление/кондиционирование воздуха».

Регулировка скорости вращения вентилятора Регулирование осуществляется рукояткой A, которая может находиться в положении от 0 до 4. При перемещении рукоятки вправо подача воздуха в салон увеличивается. Для полного перекрытия поступления воздуха и выключения системы вентиляции установите ручку A в положение 0. Длительное использование режима 0 может привести к запотеванию ветрового стекла и боковых стекол, а также к появлению неприятных запахов, поскольку воздух в салоне автомобиля не будет обновляться.

RUS_NU_817-4_B90_Dacia_3 RUS_UD13283_1 Chauffage- Ventilation-Air conditionné (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte ОТОПЛЕНИЕ - ВЕНТИЛЯЦИЯ - КОНДИЦИОНИРОВАНИЕ ВОЗДУХА (продолжение) Режим рециркуляции воздуха позволяет: – изолировать салон от наружного воздуха (при движении на участках с загрязненной атмосферой и т. п.); – ускорить достижение необходимой температуры воздуха в салоне автомобиля.

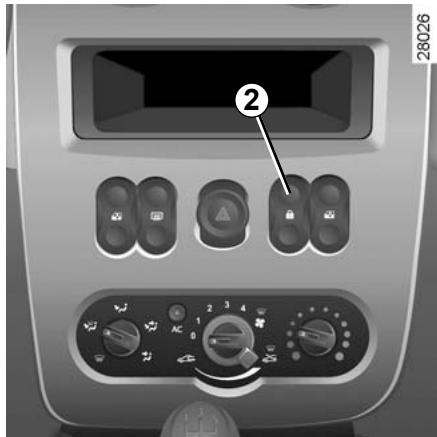

Чтобы вернуться в режим с забором наружного воздуха, поверните ручку C

Изоляция салона/ рециркуляция воздуха (в зависимости от комплектации автомобиля) Поверните ручку C влево. В этом режиме воздух забирается из салона и рециркулирует в нем без доступа наружного воздуха. Длительное использование режима рециркуляции воздуха может привести к запотеванию ветрового стекла и боковых стекол, а также к появлению неприятных запахов, поскольку воздух в салоне автомобиля не будет обновляться. Поэтому после преодоления участка с загрязненным воздухом рекомендуется открыть доступ наружного воздуха в салон, повернув ручку C

Воздух направляется к ногам пассажиров и к дефлекторам, расположенным на приборной панели. Чтобы воздух направлялся только к ногам пассажиров, закройте дефлекторы, расположенные на приборной панели.

Воздух поступает в салон через все дефлекторы, решетки обдува передних боковых стекол и ветрового стекла и отверстия для обогрева ног пассажиров.

Для более эффективного обдува стекол закройте дефлекторы на приборной панели и убедитесь, что в салон поступает наружный воздух (ручка C повернута Это позволит направить весь воздушный поток на обдув ветрового стекла и боковых передних стекол. Для достижения максимальной эффективности работы системы установите ручку регулятора A в положение 4. Включение кондиционера позволяет ускорить обдув. Распределение воздуха, поступающего в салон Поворотом ручки D выберите соответствующую пиктограмму.

Воздух поступает в салон только через дефлекторы, расположенные на приборной панели. Воздух направляется к ногам пассажиров и к дефлекторам, расположенным на приборной панели.

RUS_NU_817-4_B90_Dacia_3 RUS_UD13283_1 Chauffage- Ventilation-Air conditionné (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte ОТОПЛЕНИЕ - ВЕНТИЛЯЦИЯ - КОНДИЦИОНИРОВАНИЕ ВОЗДУХА (продолжение) При работе кондиционера возрастает расход топлива (выключайте кондиционер, когда в нем нет надобности). Примечание: кондиционер может использоваться в любых условиях, но он не работает при низкой температуре наружного воздуха.

Органы управления системой кондиционирования воздуха (в зависимости от комплектации автомобиля) – Кнопка E не нажата (сигнальная лампа не горит) Система кондиционирования воздуха не работает. В этом случае регулировки такие же, как на автомобиле без системы кондиционирования воздуха. – Кнопка E нажата (горит сигнальная Система кондиционирования воздуха

Кнопка E служит для включения или выключения системы кондиционирования Система кондиционирования воздуха не включается, если ручка A находится в положении 0. Система кондиционирования воздуха обеспечивает: – снижение температуры воздуха в – ускоренное отпотевание стекол.

RUS_NU_817-4_B90_Dacia_3 RUS_UD13283_1 Chauffage- Ventilation-Air conditionné (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА: информация и советы по эксплуатации Расход топлива Техническое обслуживание Работа системы кондиционирования воздуха приводит к увеличению расхода топлива, особенно при движении в городских условиях. Периодичность проверки см. сервисную книжку. В автомобилях, оборудованных системой кондиционирования без автоматического режима, выключайте кондиционер, когда в нем нет необходимости. В большинстве случаев при обнаружении неисправности системы следует обращаться на сервисную станцию компании-производителя. Несколько советов, которые помогут Вам уменьшить расход топлива и защитить окружающую среду: Рекомендуем Вам двигаться с открытыми дефлекторами и поднятыми стеклами. Если Ваш автомобиль находился на стоянке в очень жаркую погоду или под прямыми лучами солнца, рекомендуем проветрить его салон в течение нескольких минут, прежде чем запустить двигатель. Не открывайте холодильный контур. Попадание хладагента на кожу и в глаза

Неисправности – Снижение эффективности системы обогрева и обдува стекол или работы кондиционера. Причиной этого может быть загрязнение фильтра системы вентиляции – Отсутствует охлаждение воздуха. Не вводите никакие составы в систему вентиляции автомобиля (например, при появлении неприятного запаха Существует опасность повреждения или пожара.

управления и состояние предохранителей. Если этого не произошло, отключите систему. – Наличие воды под автомобилем. После продолжительной работы кондиционера под автомобилем может скапливаться вода - это нормально.

Нажатие на кнопку 1 обеспечивает следующие режимы работы: – постоянное освещение; – включение освещения при открытии одной из передних или любой из четырех дверей автомобиля (в зависимости от комплектации). Фонарь выключается только при плотном закрытии соответствующих дверей; – принудительное выключение освещения. Автоматическое управление освещением салона автомобиля (в зависимости от комплектации автомобиля) – при отпирании дверей с помощью пульта дистанционного управления освещение салона включается примерно на 30 секунд; В зависимости от комплектации автомобиля, нажатие на выключатель 2 обеспечивает следующие режимы работы: – постоянное освещение; – принудительное выключение освещения. – если дверь остается открытой (или неплотно закрытой), освещение салона выключается примерно через 30 минут; – если все двери закрыты, то при включении зажигания освещение салона постепенно гаснет.

Электрические стеклоподъемники передних

Электрические стеклоподъемники задних

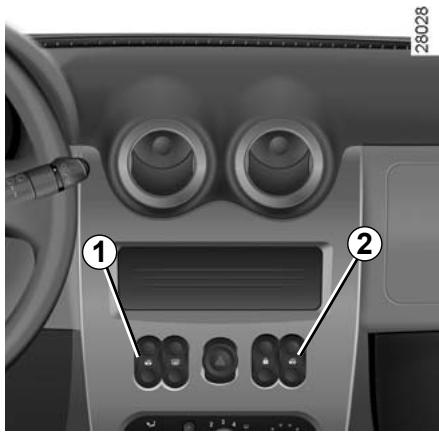

При включенном зажигании нажмите на нижнюю часть выключателя 1 или 2, чтобы опустить стекло, или на верхнюю часть выключателя 1 или 2, чтобы поднять стекло. При включенном зажигании, чтобы опустить стекло, нажмите на клавишу 4 или 3 или, чтобы поднять стекло, поднимите клавишу 4 или 3. (в зависимости от комплектации автомобиля) Нажмите на переключатель 5, чтобы заблокировать задние стеклоподъемники. (в зависимости от комплектации автомобиля) Ответственность водителя Выключатель 5 блокирует работу стеклоподъемников задних дверей. Выходя из машины, никогда не оставляйте ключ в замке зажигания, особенно если в автомобиле находится ребенок (или животное). Он может случайно привести в действие электростеклоподъемники, которые могут защемить какие-либо части тела (шею, руки, пальцы т. д.) и нанести серьезную травму. Если это произошло, немедленно опустите стекло, нажав на соответствующий выключатель.

Стеклоподъемники с ручным

Солнцезащитный козырек Поручень 3 Опустите козырек 1. Поручень служит поддержкой во время

Зеркало, закрепленное на солнцезащитном козырьке Не используйте его при входе в автомобиль или выходе из него. Вращайте рукоятку 6. В зависимости от комплектации автомобиля в солнцезащитный козырек со стороны пассажира может быть вставлено индивидуальное зеркало 2.

Чтобы открыть пепельницу, поднимите крышку 3. Чтобы очистить пепельницу, выньте ее и вытряхните.

Прикуриватель При включенном зажигании нажмите на прикуриватель 1 до упора. После нагрева спирали прикуриватель автоматически вернется в исходное положение (со щелчком). Извлеките прикуриватель. После прикуривания вставьте его в гнездо, не утапливая полностью.

Вещевой ящик перед передним пассажиром Вещевой ящик 2 (или место, отведенное под установку подушки безопасности пассажира) Чтобы его открыть, приподнимите кнопку 1. В крышке предусмотрено отделение для пишущих ручек и дорожных карт. Меры предосторожности при использовании Никакие предметы не должны находиться на полу (перед водителем), т. к. в случае резкого торможения они могут попасть под педали и помешать их перемещению. Крышка A на задней стенке вещевого ящика закрывает розетку, предназначенную исключительно для работ, осуществляемых специалистами компании-производителя. Не храните в этом вещевом ящике жидкие вещества (во избежание попадания жидкости в розетку в случае

Следите за тем, чтобы твердые, тяжелые или острые предметы не находились в открытых вещевых отделениях и не выступали из них, т. к. при повороте, резком торможении или при ударе они могут быть выброшены и могут причинить вред водителю и пассажирам.

Вещевой ящик на центральной консоли 3 (или место под установку автомагнитолы) Никакие предметы не должны находиться на полу (перед водителем), т. к. в случае резкого торможения они могут попасть под педали и помешать их перемещению. Вещевые ящики в передних дверях 4 Карманы в спинках передних сидений 5 Следите за тем, чтобы твердые, тяжелые или острые предметы не находились в открытых вещевых отделениях и не выступали из них, т. к. при повороте, резком торможении или при ударе они могут быть выброшены и могут причинить вред водителю и пассажирам.

RUS_NU_817-4_B90_Dacia_3 RUS_UD10951_2 Rangements / Aménagement habitacles (B90 - Dacia) Jaune Noir Noir texte ЗАДНЕЕ МНОГОМЕСТНОЕ СИДЕНЬЕ (функциональные возможности) Чтобы привести спинку в исходное положение – После того, как спинка сиденья приведена в исходное положение, проверьте надежность крепления ее верхней части. Поднимите спинки сидений. Убедитесь, что спинки сидений надежно зафиксированы.

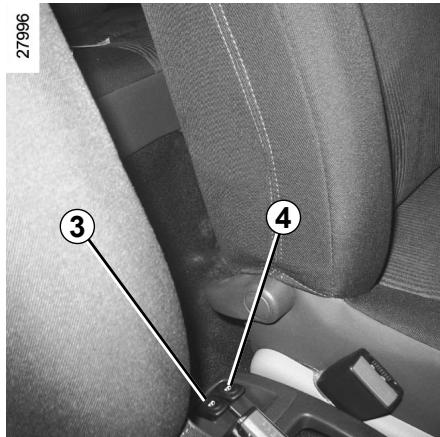

– Во время операций с задним сиденьем убедитесь, что замки ремней безопасности не перекрещиваются и проверьте правильность их закрепления перед тем, как сложить подушку сиденья.

После установки сиденья на место правильно расположите ремни безопасности: ремни должны находиться на спинке сиденья. Чтобы сложить спинку Снимите подголовники заднего сиденья (если автомобиль оборудован ими). Опустите ручку 1. Опустите спинки сидений 2 и 3. Во время манипуляций с задним сиденьем убедитесь в том, что крепления сиденья очищены от посторонних предметов (в них не должно быть частиц гравия, кусков ткани, игрушек

– При наличии чехлов убедитесь, что они не мешают фиксации спинки сиденья. Проверяйте правильность установки и работы задних ремней безопасности после каждого перемещения заднего многоместного сиденья. По соображениям безопасности производите все регулировки на стоящем автомобиле.

RUS_NU_817-4_B90_Dacia_3 RUS_UD8377_2 Banquette arrière (fonctionnalité) (B90 - Dacia) Jaune Noir Noir texte БАГАЖНОЕ ОТДЕЛЕНИЕ/ПЕРЕВОЗКА ПРЕДМЕТОВ В БАГАЖНОМ ОТДЕЛЕНИИ Перевозка предметов в багажном отделении При перевозке предметов всегда располагайте их таким образом, чтобы своей самой большой стороной они опирались

Багажное отделение Запирание/отпирание замка с помощью электропривода Запирание/отпирание замка

Замок двери багажного отделения отпирается и запирается одновременно с замками других дверей. Для открывания багажного отделения вставьте ключ зажигания в замок и поверните его влево. Извлеките ключ и нажмите на кнопку 1. Приподнимите дверь багажного отделения. Для закрывания багажного отделения опустите дверь, используя сначала внутреннюю ручку 2. Когда дверь багажного отделения будет находиться на высоте Ваших плеч, отпустите ручку и закройте дверь, нажав снаружи. Вставьте ключ зажигания в замок и поверните его вправо. Для открывания багажного отделения нажмите на кнопку 1 и поднимите дверь багажного отделения. Для закрывания опустите дверь багажного отделения, используя сначала внутреннюю ручку 2. – Спинку задних сидений при обычной загрузке автомобиля. – Передние сиденья - при максимальной загрузке автомобиля. Размещайте наиболее тяжелые предметы на полу. Пользуйтесь крепежными устройствами, расположенными на полу багажного отделения, если автомобиль ими оборудован. Загрузка должна выполняться так, чтобы ни один предмет не упал вперед на пассажиров в случае резкого торможения. Пристегните ремни безопасности задних сидений, даже если там нет пассажиров. Когда дверь багажного отделения будет находиться на высоте Ваших плеч, отпустите ручку и закройте дверь, нажав снаружи.

Доступ к гнездам крепления (в зависимости от модификации автомобиля) Откройте двери. За уплотнением 2 находятся резьбовые заглушки 1, закрывающие гнезда для винтов крепления. При установке поперечин багажника крыши установите вместо резьбовых заглушек винты, прилагающиеся к поперечинам багажника крыши. Никогда не оставляйте незакрытыми отверстия после снятия резьбовых заглушек 1. Направляющие багажника крыши 3 (в зависимости от модификации автомобиля) Вы можете перевозить багаж на багажнике на крыше кузова, закрепленном на поперечинах. После установки на автомобиль винты крепления не следует выворачивать (возможно повреждение автомобиля). Для крепления поперечин багажника крыши используйте только винты, поставляемые с поперечинами багажника крыши производства компании-производителя.

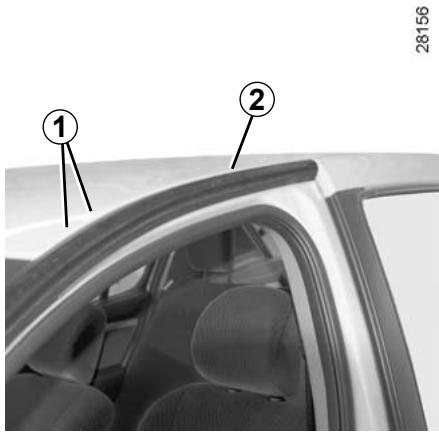

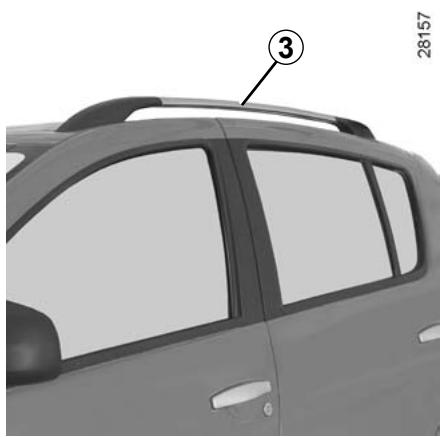

RUS_NU_817-4_B90_Dacia_3 RUS_UD13311_1 Barres de toit (B90 - Dacia) При выборе оборудования для Вашего автомобиля рекомендуем Вам проконсультироваться на сервисной станции компании-производителя Установка дополнительного оборудования и условия его использования описаны в инструкциях изготовителя по установке устройства. Мы рекомендуем хранить эти инструкции вместе с другой документацией на автомобиль. Допустимая нагрузка на багажник крыши: см. раздел «Массовые характеристики» в главе 6. Jaune Noir Noir texte ЗАДНЯЯ ВЕЩЕВАЯ ПОЛКА

Отсоедините два шнура 1 (со стороны двери багажного отделения). Слегка приподнимите полку 2 и потяните ее на себя. Установка полки на место производится в последовательности, обратной снятию. Не кладите на заднюю полку никакие предметы, особенно тяжелые и твердые. Во время резкого торможения или аварии они могут стать источниками опасности для пассажиров автомобиля.

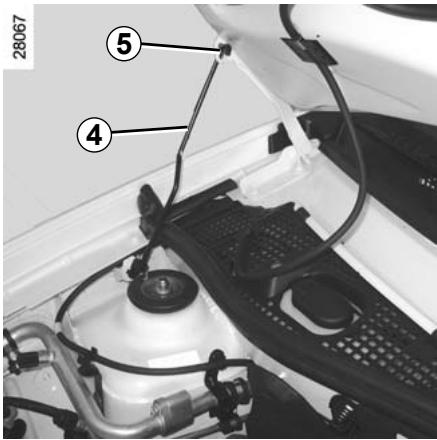

Открытие капота Чтобы открыть капот, потяните за рукоятку 1.

Отпирание замка безопасности Для разблокировки замка слегка приподнимите капот и освободите крюк 2, надавив влево на пластинку 3. Поднимите крышку капота, выведите упор 4 из фиксатора и, что очень важно для обеспечения Вашей безопасности, обязательно вставьте его в гнездо 5

При работах в непосредственной близости от двигателя обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент. Даже после несильного удара по облицовке радиатора или по капоту как можно быстрее проверьте замок капота в сервисном центре компании-производителя. Существует риск получить травму. Закрытие капота Чтобы закрыть капот, установите упор 4 в фиксатор, возьмитесь за середину передней кромки капота и опустите его, оставив примерно 20 см до закрытого положения, затем отпустите. Капот закроется под собственной тяжестью. Прежде чем закрыть капот, убедитесь, что Вы ничего не забыли в моторном отсеке. Убедитесь в надежном запирании капота.

RUS_NU_817-4_B90_Dacia_4 RUS_UD13226_2 Capot moteur (B90 - Dacia) Jaune Noir Noir texte УРОВЕНЬ МАСЛА В ДВИГАТЕЛЕ Для смазки и охлаждения трущихся деталей в двигателе используется масло, во время эксплуатации иногда возникает необходимость долива масла в промежутке между его заменами.

Превышение максимального уровня масла в двигателе. Если после обкатки автомобиля расход масла превышает 0,5 литра на 1000 км, необходимо обратиться на сервисную станцию компании-производителя. Периодичность: проверяйте уровень масла в двигателе периодически, по меньшей мере, перед каждой длительной поездкой, чтобы избежать повреждения двигателя. Определение уровня производится только с помощью маслоизмерительного щупа, как это указано выше.

Если максимальный уровень превышен, не запускайте двигатель и обратитесь на сервисную станцию компании-производителя. Проверка уровня масла Для точного определения уровня масла необходимо установить автомобиль на ровной горизонтальной площадке и выключить двигатель на продолжительное – извлеките щуп 1; – протрите щуп чистой тканью, не оставляющей волокон; При быстром или повторяющемся снижении уровня обратитесь на сервисную станцию компании-производителя. – погрузите щуп до упора; – извлеките щуп снова; Во избежание потеков масла рекомендуем вам использовать воронку при доливе/заправке маслом. – проверьте уровень масла: он никогда не должен опускаться ниже метки «mini» B или превышать метку «maxi» A. Выполнив операцию, вставьте щуп до

Ни в коем случае нельзя превышать максимальный уровень заправки A: это может привести к повреждению двигателя и каталитического нейтрализатора.

Долив масла/заправка Автомобиль с неработающим холодным двигателем (например, до первого в течение дня запуска двигателя) должен находиться на горизонтальной площадке. – Отверните пробку 2; – долейте масло (для справки: интервал между отметками «mini» и «maxi» щупа 1 соответствует объему от 1,5 до 2 литров в зависимости от модели двигателя); – подождите около 10 минут, чтобы масло полностью стекло; – проверьте уровень масла с помощью щупа 1 (как указано выше). Выполнив операцию, вставьте щуп до

Перед тем как проводить осмотр подкапотного пространства, убедитесь, что переключатель стеклоочистителя находится в положении «выключено». Это позволит избежать травм. Не превышайте уровень «maxi» и не забудьте установить на место пробку 2.

RUS_NU_817-4_B90_Dacia_4 RUS_UD13228_5 Niveau huile moteur/Vidange moteur (B90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte УРОВЕНЬ МАСЛА В ДВИГАТЕЛЕ (продолжение)/ЗАМЕНА МАСЛА В ДВИГАТЕЛЕ Замена масла в двигателе Периодичность замены: см. сервисную Средний объем заливаемого при смене масла, включая масляный (для информации): двигатели 1.2 16V: 4,00 л двигатели 1.4 : 3,30 л двигатели 1.6 : 3,30 л двигатели 1.6 16V: 4,80 л двигатели 1,5 dCi : 4,10 л Заправка: доливая масло, следите за тем, чтобы оно не попало на детали двигателя: это может вызвать возгорание. Не забудьте правильно завернуть пробку, иначе может произойти возгорание при попадании масла на горячие детали двигателя. Тип моторного масла Тип используемого моторного масла см. в сервисной книжке. Замена масла: если Вы производите замену масла на горячем двигателе, будьте внимательны, чтобы не обжечься сливаемым маслом. При работах в непосредственной близости от двигателя обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент. Существует риск получить травму. Запрещено оставлять двигатель работающим в закрытом помещении, так как отработавшие газы токсичны. При обнаружении ненормального падения уровня обратитесь на сервисную станцию производителя.

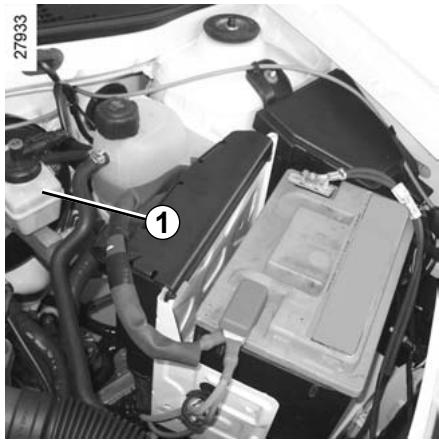

Уровень 1 Долив жидкости Уровень тормозной жидкости постепенно понижается в связи с износом колодок, но он никогда не должен опускаться ниже отметки «MINI». После проведения любых работ с гидравлической системой следует заменить находящуюся в ней жидкость. Эту работу должен выполнять специалист. Если Вы хотите проверить степень износа тормозных дисков и барабанов самостоятельно, обратитесь за необходимой документацией (описывающей метод проверки) в дилерскую сеть или зайдите на наш интернет-сайт. Используйте жидкость только тех марок, которые одобрены техническими отделами и расфасованную в запечатанные Периодичность замены: см. сервисную

Тормозная жидкость Необходимо регулярно проверять уровень тормозной жидкости, особенно если Вы замечаете даже небольшое уменьшение эффективности работы тормозной

При работах в непосредственной близости от двигателя обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент. Это может привести к ожогам.

RUS_NU_817-4_B90_Dacia_4 RUS_UD13248_4 Niveaux / Filtres (B90 - U90 - L90 Ph2 - Dacia) Jaune Noir Noir texte УРОВНИ ЭКСПЛУАТАЦИОННЫХ ЖИДКОСТЕЙ (продолжение) Периодичность проверки уровня охлаждающей жидкости Регулярно проверяйте уровень охлаждающей жидкости (при отсутствии охлаждающей жидкости двигатель может выйти из строя). При необходимости долива используйте только охлаждающую жидкость тех марок, которые одобрены техническими отделами компании-производителя и обеспечивают:

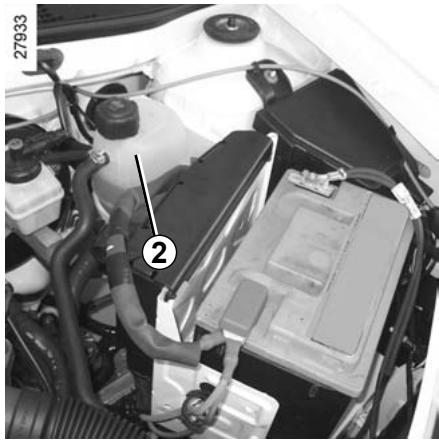

– защиту против замерзания; – антикоррозионную защиту системы охлаждения двигателя. Периодичность замены Охлаждающая жидкость См. сервисную книжку. Уровень охлаждающей жидкости на холодном двигателе должен находиться между метками MINI и MAXI на стенке расширительного бачка 2. Доливайте охлаждающую жидкость на остывшем двигателе, прежде чем уровень опустится ниже отметки «MINI». Не проверяйте и не обслуживайте систему охлаждения при горячем двигателе.

При обнаружении ненормального падения уровня обратитесь на сервисную станцию производителя.

Замена фильтрующих элементов (воздушного фильтра, фильтра салона, фильтра дизельного топлива и т. д.) проводится при выполнении технического обслуживания Вашего автомобиля.

Периодичность замены фильтрующих элементов: см. сервисную книжку.

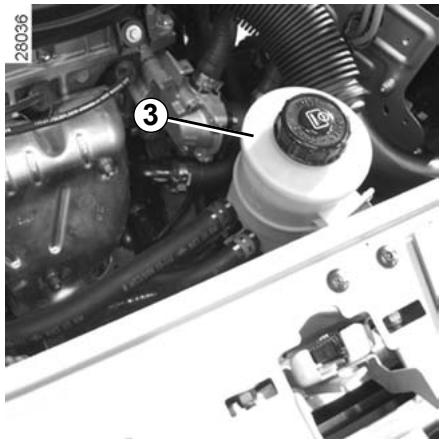

Уровень масла в бачке гидроусилителя рулевого

Уровень жидкости в бачке стеклоомывателя ветрового

Периодичность замены: см. сервисную Уровень: на холодном двигателе нормальным считается уровень между метками MINI и MAXI на стенке бачка 3. Для замены и долива используйте только жидкости, рекомендованные к применению техническими отделами. Заполнение: через отверстие, закрытое пробкой 4. При обнаружении ненормального падения уровня обратитесь на сервисную станцию производителя. В этом баке находится также жидкость для омывателей фар и для омывателя заднего стекла (если они есть). Заливаемая жидкость: смесь воды со специальной жидкостью для стеклоомывателя ветрового стекла (зимой применяйте незамерзающую жидкость). Жиклеры-распылители: регулировка направления струй жидкости из жиклеров распылителей производится с помощью тонкого острого предмета (например, булавки).

безопасности эксплуатации шин и установке цепей противоскольжения Правила эксплуатации и ухода за шинами, а также инструкции по установке и использованию цепей противоскольжения (в зависимости от комплектации автомобиля) см. в разделе «Шины» в главе 5.

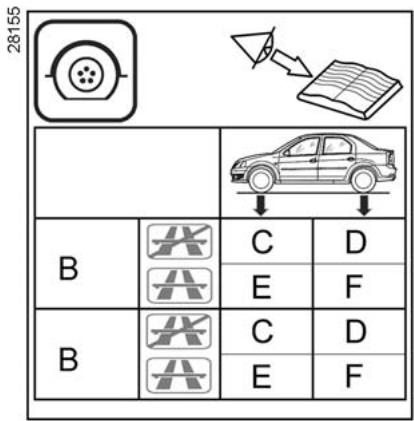

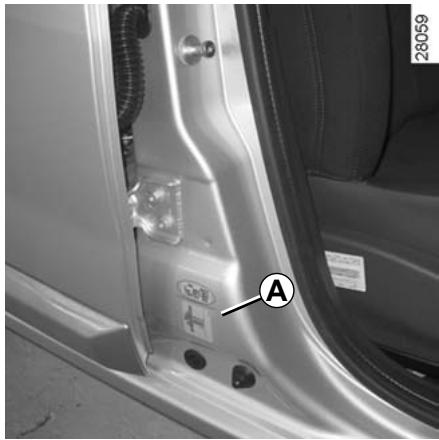

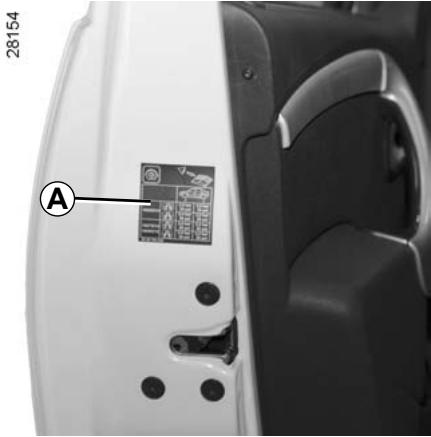

Особенность Давление воздуха в шинах соответствует указанному на этикетке A, расположенной на торце двери водителя. Чтобы прочитать прочитать ее, откройте дверь. B: размеры шин, установленных на автомобиле. C: давление воздуха в шинах передних колес при езде вне автострады. F: давление воздуха в шинах задних колес при езде по автостраде. Особенность автомобилей, эксплуатируемых при полной загрузке (максимальная разрешенная масса автомобиля с грузом) с прицепом. Скорость движения не должна превышать 100 км/ч, а давление в шинах следует увеличить на 0,2 бар. Для получения более подробной информации относительно массовых характеристик см. раздел «Массовые характеристики» в главе 6. D: давление воздуха в шинах задних колес при езде вне автострады. E: давление воздуха в шинах передних колес при езде по автостраде. Для замены следует использовать шины только той марки, размера, типа и рисунка протектора, что были установлены на автомобиль первоначально. Новые шины, устанавливаемые на автомобиль, должны быть полностью идентичны шинам, установленным первоначально, или соответствовать шинам, рекомендованным сервисной станцией компании-производителя.

RUS_NU_817-4_B90_Dacia_4 RUS_UD13285_2 Pressions de gonflage des pneumatiques à froid (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte АККУМУЛЯТОРНАЯ БАТАРЕЯ Аккумуляторная батарея, требующая специального технического обслуживания

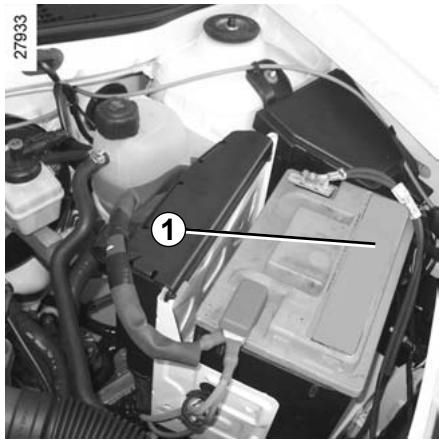

Периодичность Раз в полгода снимите крышку 1.

Выверните пробки и проверьте уровень Заливаемая жидкость Дистиллированная или деминерализованная вода, залитая на 1,5 см выше отметок. Никогда не добавляйте в воду электролит или другие продукты. В зависимости от комплектации автомобиля, аккумуляторная батарея может требовать или не требовать специального технического обслуживания. Аккумуляторная батарея, не требующая специального технического обслуживания В этом случае это указано на этикетке Вашей аккумуляторной батареи. Поскольку аккумуляторная батарея - особого типа (с трубкой для отвода вызывающих коррозию и взрывоопасных газов наружу автомобиля), заменяйте ее батареей, конструкция которой обеспечивает подсоединение такой трубки. Обратитесь на сервисную станцию компании-производителя. При работе с аккумуляторной батареей будьте осторожны, так как в ней содержится раствор серной кислоты. Не допускайте попадания электролита на кожу и в глаза. Если же это произошло, обильно промойте водой и, при необходимости, обратитесь к Во избежание взрыва газов не используйте источники открытого огня, искрения и нагревательные приборы в непосредственной близости от аккумуляторной батареи.

Этикетка A Соблюдайте указания, приведенные на аккумуляторной батарее: – 2 Запрещено курить и подвергать воздействию открытого огня; – 3 Обязательно использование средств защиты зрения; – 4 Хранить в месте, недоступном для – 5 Взрывчатые вещества; – 6 см. руководство; – 7 Корродирующие вещества. При работах в непосредственной близости от двигателя, обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент. Существует риск получить травму.

RUS_NU_817-4_B90_Dacia_4 RUS_UD13249_5 Batterie (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte УХОД ЗА КУЗОВОМ АВТОМОБИЛЯ Защита кузова от веществ, вызывающих коррозию На Вашем автомобиле применена весьма эффективная система антикоррозионной защиты, тем не менее, целый ряд факторов может вызвать коррозионные повреждения кузова автомобиля: – атмосферные факторы – атмосферное загрязнение (в промышленных зонах и городах); – воздух, насыщенный парами солей (на морских побережьях, особенно в жаркую погоду), – сезонные и влажностные климатические условия (соль на дорогах в зимнее время, вода для чистки улиц и т. д.). – абразивные воздействия Пыль, грязь, песок, поднимаемые ветром, гравий, вылетающий из-под колес автомобилей. Чего не следует делать: – Мыть автомобиль на ярком солнце или при температуре воздуха ниже 0 °С. – Удалять с автомобиля грязь или пятна без предварительного увлажнения. – Давать возможность грязи накапливаться на поверхностях кузова автомобиля; – Позволять коррозии распространяться через повреждения, полученные при – Использовать для удаления загрязнений растворители, не рекомендованные техническими отделами компании-производителя (можно повредить лакокрасочное покрытие). – Обезжиривать или очищать механические детали автомобиля (например, в моторном отсеке), днище, кузов, шарнирные детали (например, пробку заливной горловины топливного бака, внутреннюю поверхность лючка заливной горловины топливного бака, люка крыши и т. д.), окрашенные поверхности пластмассовых деталей (например, бамперы), используя моющие аппараты высокого давления или распыляя химические вещества, не рекомендованные к применению техническими отделами компании-производителя. Без принятия мер предосторожности это может привести к окислению или нарушению нормальной работы деталей. – Часто ездить по заснеженным или грязным дорогам без регулярного мытья автомобиля - в частности, днища и колесных ниш. – возможные повреждения при езде Требуется минимум предосторожности, чтобы сохранить эффективность антикоррозийной защиты и уберечь Ваш автомобиль от этих опасностей.

RUS_NU_817-4_B90_Dacia_4 RUS_UD13450_3 Entretien de la carrosserie (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte УХОД ЗА КУЗОВОМ АВТОМОБИЛЯ (продолжение) Что следует делать: – Чаще мойте Ваш автомобиль при выключенном двигателе с использованием рекомендованных техническими отделами компании-производителя моющих средств, обильно ополаскивая днище и колесные ниши струей воды под высоким напором, чтобы – пятна битума и других промышленных загрязнений; – экскременты птиц, содержащие химически активные вещества, которые быстро обесцвечивают декоративный слой и даже могут вызвать отслоение эмали; Автомобиль необходимо немедленно вымыть, чтобы удалить эти пятна, т. к. убрать их полировкой будет невозможно; – налет соли в колесных нишах и на днище автомобиля после езды по дорогам, посыпанным солью; – грязь, которая образует мокрые скопления в колесных нишах и на днище кузова. – Во время движения по дороге, покрытой гравием, соблюдайте дистанцию между автомобилями во избежание повреждений лакокрасочного покрытия. – Для предотвращения возникновения и распространения коррозии как можно скорее подкрашивайте поврежденные участки лакокрасочного покрытия. – Если на кузов Вашего автомобиля имеется гарантия компании-производителя от появления сквозной коррозии, Вам надлежит регулярно посещать сервисную станцию. См. Сервисную – Соблюдайте местное законодательство, касающееся мытья автомобилей (например, запрещается мыть автомобили в общественных местах). – Перед мытьем автомобиля на автоматической мойке с вращающимися щетками установите рычаг переключателя стеклоочистителя в положение «Остановка» (см. раздел “Стеклоочиститель/стеклоомыватель ветрового стекла” в главе 1). Проверьте, чтобы все наружные детали (дополнительные осветительные приборы, зеркала заднего вида и т. д.) были хорошо закреплены; щетки стеклоочистителей и радиоантенну следует надежно зафиксировать с помощью липкой ленты. Снимите радиоантенну, если она есть. Удалите клейкую ленту и установите антенну на место после окончания – Если какие-либо механические элементы автомобиля (например, шарнирные петли) были очищены, они должны быть обязательно снова покрыты защитным слоем специальных составов, рекомендованных к применению техническими отделами компании-производителя. Полный набор средств для ухода за кузовом и салоном автомобиля Вы можете приобрести в сервисных центрах компании-производителя.

RUS_NU_817-4_B90_Dacia_4 RUS_UD13450_3 Entretien de la carrosserie (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte УХОД ЗА САЛОНОМ АВТОМОБИЛЯ Независимо от вида загрязнения обивки салона используйте для чистки мыльный раствор (при необходимости теплый), приготовленный из: – натурального мыла, – жидкости для мытья посуды (0,5 % моющей жидкости на 99,5 % воды). После чистки протрите обработанную поверхность мягкой влажной тканью. Особенности – Стекла приборов (щиток приборов, дисплей автомагнитолы и т. п.). – Ремни безопасности Ремни должны быть всегда чистыми. Для чистки ремней используйте либо моющие вещества, рекомендованные техническими отделами компании-производителя (сервисными центрами компании-производителя), либо губку, смоченную в теплом мыльном растворе, после чистки протрите ремни сухой тканью. Использование синтетических моющих средств или красителей запрещено. Чего не следует делать: Категорически не рекомендуем использовать для чистки салона аппараты, работающие под высоким давлением или распыляющие чистящие средства: без принятия специальных защитных мер это может привести к выходу из строя электрических или электронных систем автомобиля. Категорически не рекомендуем располагать рядом с дефлекторами любые предметы, которые могут повредить покрытие приборной панели (дезодоранты, духи

Для очистки следует использовать мягкую ткань или вату. Если сухая чистка не дает результатов, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные участки, а затем протрите их еще раз мягкой влажной тканью или В завершение осторожно протрите сухой мягкой тканью. Использование моющих средств, содержащих спирт, запрещено. Полный набор средств для ухода за кузовом и салоном автомобиля Вы можете приобрести в сервисных центрах компании-производителя.

Запасное колесо Находится в держателе 3 под полом в задней части автомобиля. Для того чтобы достать запасное колесо: – Откройте дверь багажного отделения. – Отверните гайку 1 с помощью рукоятки (хранится в багажном отделении).

– Отсоедините держатель, потянув за ручку 2. – Извлеките запасное колесо 4.

В случае прокола шины, в зависимости от комплектации автомобиля, Вы можете воспользоваться:

Воспользуйтесь запасным колесом или комплектом для накачивания шин (см. на следующих страницах). Если запасное колесо хранилось в течение нескольких лет, передайте его механику сервисной станции для проверки пригодности колеса к безопасному использованию. Автомобили, оснащенные запасным колесом, отличающимся от других четырех колес: – Установка более чем одного такого запасного колеса на один автомобиль запрещена. – Как только это станет возможным, поменяйте запасное колесо на колесо того же типа и размера, что и первоначальное. – При использовании этого запасного колеса (допустимо только временное его использование) скорость движения автомобиля не должна превышать значение, указанное на этикетке колеса. – Установка запасного колеса может оказывать влияние на рабочие характеристики автомобиля. Не разгоняйтесь и не сбрасывайте скорость слишком резко. При повороте снижайте скорость. – При необходимости использования цепей противоскольжения установите запасное колесо на заднюю ось и проверьте давление в

Не используйте комплект, если шина повреждена вследствие движения с проколотой шиной. Комплект сертифицирован только для накачивания шин автомобиля, к которому он первоначально прилагается. Перед проведением ремонта внимательно осмотрите боковые поверхности шин. Ни в коем случае не используйте этот комплект для накачивания шин другого автомобиля или любых других надувных предметов (надувного круга, лодки и т. д.). Кроме того, движение, когда давление в шинах недостаточно или отсутствует (шины проколоты), может привести к снижению безопасности и к невозможности ремонта шин. Приведенный способ ремонта является временной мерой Комплект предназначен для ремонта протектора шины A, размер повреждения которого не превышает 4 миллиметра. Он непригоден для ремонта повреждений размером более 4 миллиметров и порезов боковины B Кроме того, убедитесь, что колесный диск находится в исправном состоянии. Поврежденную шину должен осмотреть (и отремонтировать, если это возможно) шиномонтажник. При замене шины, отремонтированной при помощи данного комплекта, Вы должны предупредить об этом шиномонтажника. Во время движения, из-за наличия в шине специального средства, может ощущаться незначительная вибрация. Работая с резервуаром со средством для ремонта шин, избегайте попадания этого средства на кожу. Если капли средства попали на кожу, смойте их большим количеством воды. Храните комплект для ремонта шин вдали от детей. Не выбрасывайте пустой баллон. Сдайте его на дилерскую сервисную станцию или в организацию, ответственную за сбор таких отходов. срок хранения средства указан на этикетке на баллоне. Проверяйте, не истек ли срок годности средства. Для замены трубки для накачивания шины и баллона со средством обратитесь на сервисную станцию компании-производителя.

– нажмите на выключатель 5, чтобы накачать шину до указанного давления (см. раздел «Давление воздуха в

– не позже, чем через 7 минут прекратите накачивать шину и проверьте давление воздуха в ней (по манометру 4);

– приведите давление в норму: для его увеличения продолжайте закачивать средство.

Если давление не достигает нормы, ремонт невозможен, не продолжайте движение и обратитесь на сервисную станцию компании-производителя.

В зависимости от комплектации автомобиля, в случае прокола шины, используйте комплект, расположенный в багажном отделении: откройте комплект, снимите пробки 1 и 3 (ни в коем случае не снимайте колпачок баллона), затем наверните баллон 2 на его держатель 3. Перед использованием комплекта припаркуйте автомобиль на достаточном удалении от проезжей части, включите аварийную сигнализацию и аварийный тормоз, высадите всех пассажиров из автомобиля и проследите за тем, чтобы они не оказались на проезжей части. При включенном зажигании: – разъем 7 обязательно вставьте в розетку для дополнительного оборудования на приборной панели 8 вашего автомобиля; – отверните колпачок вентиля соответствующего колеса и наверните на него наконечник для накачивания 6. Никакие предметы не должны находиться на полу перед водителем, т. к. в случае резкого торможения они могут попасть под педали и помешать их перемещению.

RUS_NU_817-4_B90_Dacia_5 RUS_UD13451_3 Kit de gonflage des pneumatiques (B90 - L90 Ph2 - Dacia) Jaune Noir Noir texte КОМПЛЕКТ ДЛЯ НАКАЧИВАНИЯ ШИН (продолжение) Если давление выше 1,3 бар, отрегулируйте давление до необходимого значения (см. раздел «Давление воздуха в шинах»). Если давление так и не достигло нормы, ремонт шины невозможен. Вам следует обратиться на сервисную станцию компании-производителя.

Меры предосторожности при использовании комплекта Комплект не должен работать более 15 минут непрерывно.

После того, как давление в шине достигнет нормы, отсоедините комплект: медленно отверните наконечник для накачивания 6, чтобы не допустить вытекания Наклейте этикетку 9 с напоминанием о правилах вождения после ремонта на видное место приборной панели. Уложите комплект в багажнике. сразу же начните движение, после 10 километров или через 10 минут езды остановитесь и снова проверьте давление в

После ремонта, произведенного с помощью комплекта, пробег автомобиля не должен превышать 200 км. А скорость движения не должна быть выше 80 км/ч. Вам напомнит об этом этикетка, которую Вы должны наклеить после ремонта на видное место на приборной панели. В зависимости от страны или в соответствии с местным законодательством шина, отремонтированная с помощью комплекта для накачивания шин, должна быть заменена. Внимание! Плохо завинченный колпачок вентиля или его отсутствие может стать причиной нарушения герметичности шин и падения давления в Колпачки вентилей всегда должны быть полностью завинчены и идентичны первоначально установленным.

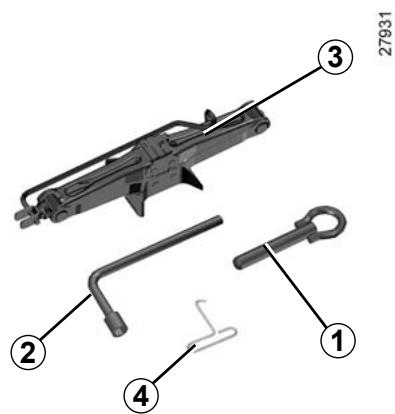

Инструменты находятся в багажном отделении. Буксировочная проушина 1 Колесный ключ 2 См. раздел «Буксировка: при неисправностях», глава 5. Он используется для заворачивания или отворачивания колесных болтов. Домкрат 3 Чтобы использовать домкрат, отверните гайку 5 Перед тем как убрать домкрат на место, полностью сложите его. Не оставляйте инструменты незакрепленными, т. к. они могут выпасть при торможении. После использования проверьте надежность закрепления инструментов: существует опасность получения травм при их выпадении из

Д о м к р ат п р ед н аз н ач е н только для замены колеса. Ни в коем случае не используйте домкрат во время выполнения ремонта или для доступа под автомобиль. Ключ для снятия декоративного колпака 4 Используется для снятия декоративных колесных колпаков.

Декоративный колпак, закрывающий колесные

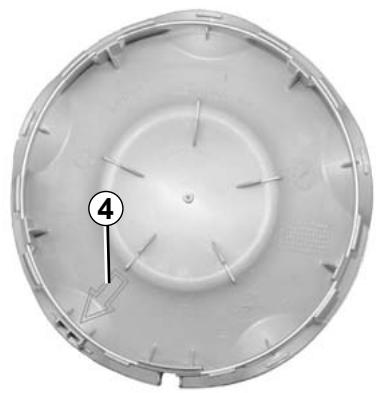

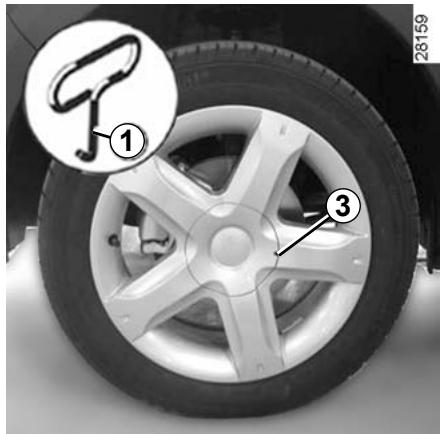

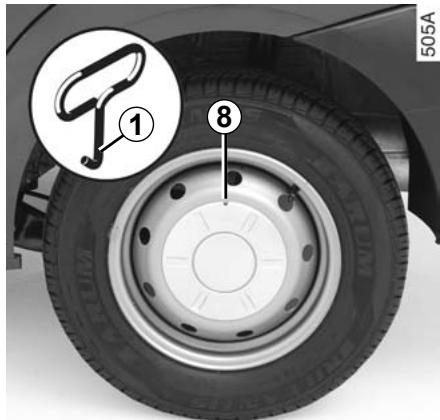

Центральный декоративный колпак, закрывающий колесные болты Снимите его с помощью ключа для снятия декоративного колпака 1, вставив ключ в выемку клапана 2. Снимите его с помощью ключа для снятия декоративного колпака 1, вставив ключ в выемку 3 и потянув. При установке правильно расположите его относительно вентиля 2. Вставьте фиксаторы, начиная со стороны клапана A, затем B и C и заканчивая стороной D, противоположной клапану. Для установки сориентируете его таким образом, чтобы стрелка 4 совместилась с выемкой 5 колесного диска и защелкните колпак, проверьте надежность фиксации.

RUS_NU_817-4_B90_Dacia_5 RUS_UD13782_2 Enjoliveurs - Jantes (B90 - Dacia) Jaune Noir Noir texte ДЕКОРАТИВНЫЕ КОЛПАКИ - КОЛЕСНЫЕ ДИСКИ (продолжение)

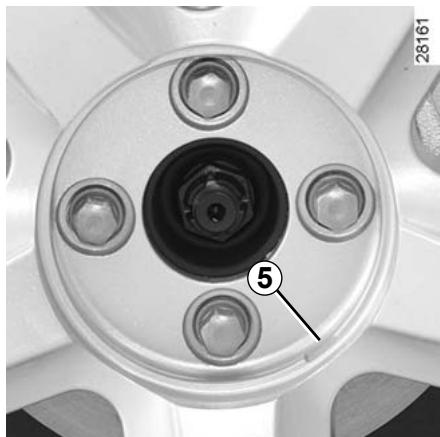

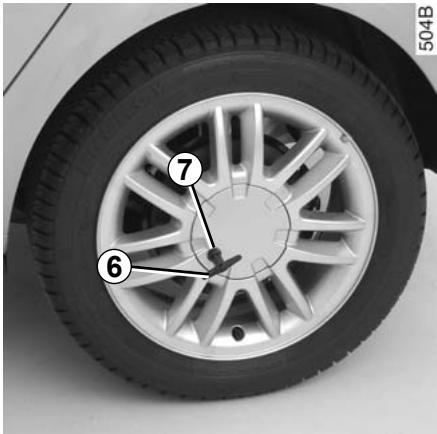

Центральный декоративный колпак, закрывающий колесные болты Центральный декоративный колпак, закрывающий колесные болты Снимите его с помощью ключа для снятия декоративного колпака, вставив ключ 6 в выемку 7. Снимите его с помощью ключа для снятия декоративного колпака 1, вставив ключ в выемку 8 . Для установки на место сориентируйте выемку 7 по отношению к колесному диску, защелкните его и установите винт при помощи ключа 6. При установке правильно установите колпак относительно колесного диска и защелкните. Мы рекомендуем Вам записать выгравированный на ключе номер, чтобы иметь возможность приобрести новый в случае его потери.

RUS_NU_817-4_B90_Dacia_5 RUS_UD13782_2 Enjoliveurs - Jantes (B90 - Dacia) Jaune Noir Noir texte ЗАМЕНА КОЛЕСА Сделайте несколько оборотов до отрыва колеса от грунта. Включите аварийную световую сигнализацию. Выверните и извлеките колесные болты. Отведите автомобиль от дороги и установите на ровном нескользком и прочном грунте (при необходимости установите под подошву домкрата прочную подкладку). Затяните стояночный тормоз и включите передачу (первую или заднего хода, либо выберите режим P для автоматических коробок передач). Высадите всех пассажиров из автомобиля и следите, чтобы они находились в стороне от проезжей части. Снимите колесо.

Если к запасному колесу прилагаются болты, используйте их только для крепления запасного колеса. Затяните болты, убедившись в правильном расположении колеса на ступице, и опустите домкрат.

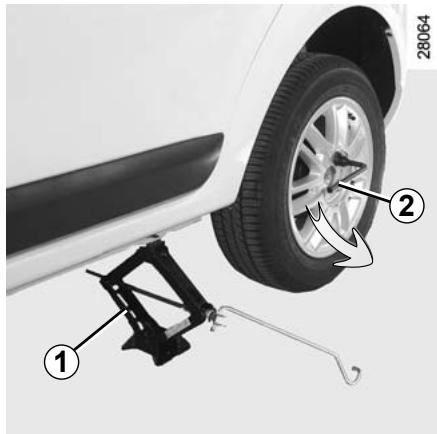

Снимите декоративный колесный колпак (см. раздел «Декоративные колпаки Колесные диски»). Ослабьте затяжку болтов крепления колеса колесным ключом 2. Установите его так, чтобы усилие, прикладываемое к рукоятке ключа, было направлено вниз. При повреждении шины немедленно замените колесо. Поврежденную шину должен осмотреть (и отремонтировать, если это возможно) шиномонтажник. Наденьте запасное колесо на центральную ступицу и поверните его до совпадения крепежных отверстий ступицы и

Опустив домкрат, затяните болты и как можно скорее обратитесь на сервисную станцию компании-производителя для проверки затяжки болтов (момент затяжки: 105 Нм). Установите домкрат горизонтально и заведите его головку во внутреннюю прорезь кузова, как можно ближе к снимаемому колесу. Начинайте вращать домкрат 1 вручную, чтобы правильно установить его опорную пяту (она должна слегка зайти под автомобиль). Если грунт мягкий, предварительно подложите под опорную пяту кусок доски.

Шины и безопасность Шины - единственный элемент автомобиля, который находится в постоянном контакте с дорогой, поэтому очень важно следить за исправностью шин Вашего автомобиля.

Перегрузка автомобиля, длительное движение по автострадам, особенно в жаркую погоду, или постоянная езда по дорогам с плохим покрытием вызывают быстрый износ шин и снижают их безопасность. Вы должны строго следовать местным требованиям, предусмотренным правилами дорожного движения. Для замены следует использовать шины только той марки, размера, типа и рисунка протектора, что были установлены на автомобиль первоначально. Новые шины, устанавливаемые на автомобиль, должны быть полностью идентичны шинам, установленным первоначально, или соответствовать шинам, рекомендованным сервисной станцией компании-производителя. При износе рельефа протектора до уровня, когда выступы индикатора становятся видны 2, необходимо заменить шины, т. к. глубина рисунка протектора уменьшилась до 1,6 мм, что приводит к плохому сцеплению на мокрой дороге. Уход за шинами Шины должны быть в исправном состоянии, а протектор должен иметь достаточную глубину рисунка; шины, рекомендованные техническими отделами компании-производителя, имеют специальные выступы-индикаторы износа 1, которые отформованы на беговой дорожке колеса. Такие ошибки при вождении автомобиля, как наезды на препятствия (например, на бордюрный камень), могут привести к повреждениям шин и колесных дисков, а также к нарушению правильной геометрии передней или задней подвески. В этом случае обратитесь для проверки на сервисную станцию компании-производителя.

RUS_NU_817-4_B90_Dacia_5 RUS_UD13770_4 Pneumatiques (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ШИНЫ (продолжение) Давление воздуха в шинах Давление воздуха в шинах (в том числе в запасном колесе) должно всегда строго соответствовать рекомендованным значениям, его следует проверять не реже одного раза в месяц, а также перед каждой длительной поездкой (см. раздел «Давление воздуха в шинах» в начале руководства). Недостаточное давление в шинах приводит к их интенсивному и неравномерному износу и перегреву, что снижает безопасность движения и может – ухудшение устойчивости автомобиля на дороге; Давление воздуха должно проверяться на холодных шинах - не обращайте внимания, если давление в шинах после поездки на высокой скорости или в жаркую погоду будет превышать рекомендованные значения. Перестановка колес Если нет возможности измерить давление на холодных шинах, следует увеличить рекомендованные значения на 0,2 0,3 бар. См. разделы «Запасное колесо» и «Замена колеса» в главе 5. Никогда не выпускайте воздух из нагретых шин для приведения давления Примечание: табличка (в зависимости от варианта исполнения или страны поставки автомобиля), наклеенная на торец двери водителя или в ее проеме, содержит рекомендуемые значения давления воздуха в шинах. Запасное колесо

В целях безопасности замена шин должна производиться только специалистом. Одновременная установка на автомобиль шин различного типа приведет к тому, что: – соответствие автомобиля требованиям действующих правил, – разрыв или разрушение беговой дорожки протектора. Давление в шинах зависит от загрузки автомобиля и от скорости движения. Отрегулируйте давление в зависимости от условий эксплуатации (см. раздел «Давление воздуха в шинах» в начале руководства). Перестановку колес выполнять не рекомендуется. Внимание! Плохо завинченный колпачок вентиля или его отсутствие может стать причиной нарушения герметичности шин и падения давления в

– поведение автомобиля в поворотах, – легкость перемещения рулевого управления, – затруднится установка цепей противоскольжения. Колпачки вентилей всегда должны быть полностью завинчены и идентичны первоначально установленным.

RUS_NU_817-4_B90_Dacia_5 RUS_UD13770_4 Pneumatiques (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ШИНЫ (продолжение) Особенности эксплуатации шин в зимних условиях Цепи противоскольжения В целях безопасности установка цепей противоскольжения на задние колеса категорически запрещена. Установка шин, размер которых больше размера установленных на автомобиль первоначально делает невозможным установку цепей противоскольжения. Шины для движения по льду и снегу, или «зимние» шины Мы рекомендуем Вам установить такие шины на все четыре колеса, что обеспечит Вашему автомобилю наилучшее сцепление с дорогой. Внимание! Иногда на этих шинах указаны направление вращения колеса при движении автомобиля вперед и значение максимальной скорости, которая может быть ниже максимальной скорости Вашего автомобиля. Шипованные шины Шипованные шины могут использоваться только ограниченное время и в соответствии с местным законодательством и правилами дорожного движения. Необходимо придерживаться скоростных ограничений, установленных действующими правилами. Цепи можно устанавливать только на шины, которые имеют тот же размер, что и шины, установленные на Ваш автомобиль первоначально. Установка цепей противоскольжения возможна, но при условии использования специальных моделей. Рекомендуем Вам обратиться на сервисную станцию компании-производителя. Шипованные шины должны быть установлены, по крайней мере, на передние

Во всех случаях рекомендуем Вам обратиться на сервисную станцию производителя, где Вы получите рекомендации по выбору наиболее подходящего для Вашего автомобиля оборудования.

RUS_NU_817-4_B90_Dacia_5 RUS_UD13770_4 Pneumatiques (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte ЩЕТКИ СТЕКЛООЧИСТИТЕЛЕЙ Следите за состоянием щеток стеклоочистителя. Их срок службы зависит

– регулярно мойте щетки, ветровое стекло и заднее стекло мыльной

– отсоедините щетки от ветрового стекла или заднего стекла, если Вы не использовали их в течение длительного времени.

Замена щеток стеклоочистителя ветрового стекла 1 Замена щеток очистителя заднего стекла 6 – Установите щетку в горизонтальное

– Поднимите рычаг стеклоочистителя 5. – Поверните щетку 6 до сопротивления. – Снимите щетку, потянув за нее (движение C). – Нажмите на лапку 2 и сдвиньте щетку к основанию рычага стеклоочистителя так, чтобы полностью освободить крючок 4 рычага стеклоочистителя. Установка щеток передних или задних стеклоочистителей – Отведите щетку в сторону (движение A) и снимите ее с рычага стеклоочистителя (движение B). Установка щетки производится в обратном порядке. Проверьте надежность крепления щетки на рычаге стеклоочистителя. – Поднимите рычаг стеклоочистителя 3. – не используйте щетки, если ветровое стекло или заднее стекло

– При отрицательной температуре наружного воздуха следует убедиться, что щетки стеклоочистителей не примерзли к стеклу, это может вызвать перегрев электродвигателя стеклоочистителей. – Следите за состоянием щеток. Их следует заменить, как только Вы заметите ухудшение качества очистки стекла (примерно раз в При замене щетки, когда Вы ее вытаскиваете, следите за тем, чтобы рычаг не упал на стекло, стекло может

RUS_NU_817-4_B90_Dacia_5 RUS_UD10958_3 Balais d’essuie-vitre (B90 - Dacia) Jaune Noir Noir texte ПЕРЕДНИЕ ФАРЫ: замена ламп В соответствии с местным законодательством и из предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей.

Передний габаритный огонь Снимите крышку A. Извлеките патрон 3, чтобы достать

Отсоедините разъем лампы 1. Тип ламп: W5W. При работах в непосредственной близости от двигателя обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент. Это может стать причиной травмы. Отсоедините пружинный фиксатор 4 и извлеките лампу. Тип лампы: H4 Обязательно используйте лампы с колбой, не пропускающей ультрафиолетовое излучение, чтобы предотвратить повреждение пластмассовых рассеивателей фар. Не прикасайтесь руками к стеклянной колбе лампы. Держите ее за цоколь. Указатель поворота Повернув патрон 2 на четверть оборота, извлеките лампу. Внутри лампы находятся под давлением и могут взорваться при замене. Тип лампы: PY21W. Заменив лампу, проследите за правильной установкой крышки.

RUS_NU_817-4_B90_Dacia_5 RUS_UD5603_1 Feux avant : remplacement des lampes (B90 - Dacia) Jaune Noir Noir texte ПРОТИВОТУМАННЫЕ ФАРЫ: замена ламп Очистка фар Дополнительные фары Для очистки фар, оснащенных стеклом из поликарбоната, пользуйтесь мягкой тканью или ватой. Если Вы хотите установить на Ваш автомобиль дополнительные противотуманные фары или прожекторные фары, обратитесь на сервисную станцию компании-производителя. Если сухая чистка не дает результатов, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные участки, а затем протрите их еще раз мягкой влажной тканью или ватой. В завершение осторожно протрите сухой мягкой тканью.

Использование моющих средств, содержащих спирт, запрещено. Противотуманные фары 1 Замена лампы Обратитесь к представителю производителя. Тип лампы: H11. При работах в непосредственной близости от двигателя обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент. Все работы по техобслуживанию или модификации электрооборудования Вашего автомобиля должны выполняться специалистами сервисной станции компании-производителя, в противном случае неправильное подсоединение элементов электрооборудования может привести к его выходу из строя (это касается проводки, приборов и особенно генератора); кроме того, на сервисной станции имеются все необходимые инструменты для установки данного оборудования на Ваш автомобиль. Существует риск получить травму.

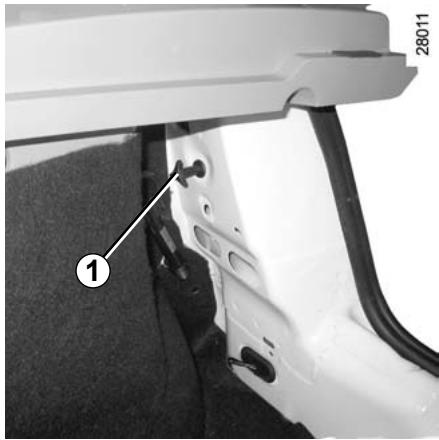

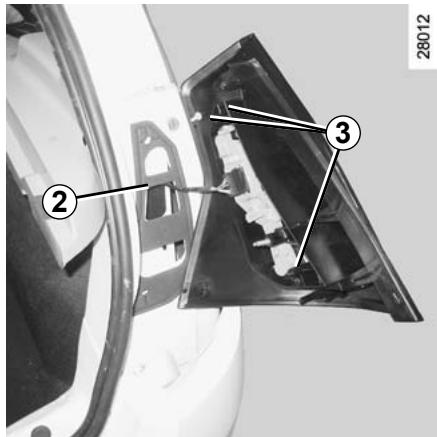

Выверните винт 1 и снаружи снимите блок задних фонарей.

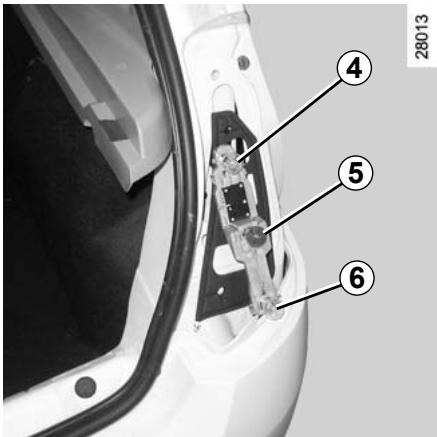

Извлеките пеноматериал 2. Осторожно отсоедините патроны, нажав на фиксаторы 3. 4 Габаритные огни и фонарь стоп-сигнала Лампа грушевидной формы с байонетным цоколем с двумя нитями накаливания P 21/5 W 5 Указатель поворота Лампа грушевидной формы с байонетным цоколем P 21 W или PY 21 W (в зависимости от комплектации автомобиля). 6 Фонарь заднего хода Лампа грушевидной формы с байонетным цоколем P 21 W. Задний противотуманный фонарь Лампа грушевидной формы со штифтовым цоколем P 21 W

Третий световой указатель стоп-сигнала 7 Доступ к третьему фонарю стоп-сигнала 7 осуществляется через багажное Осторожно отсоедините патрон, нажав на фиксаторы 8. Поверните патрон 9 на четверть оборота, отсоедините его и извлеките лампу. Фонарь освещения номерного знака 10 Тип лампы: P 21 W. Снимите его с помощью инструмента типа плоской отвертки. Отсоедините рассеиватель 11 патрона для доступа к лампе. Тип лампы: W 5 W. Внутри лампы находятся под давлением и могут взорваться при замене. Существует риск получить

С помощью инструмента типа плоской отвертки отсоедините боковой повторитель указателей поворота 1. Поверните патрон 2 на четверть оборота, чтобы извлечь лампу. Тип лампы белого бокового повторителя указателя поворота: WY5W. Тип лампы оранжевого бокового повторителя указателя поворота: W5W.

Тип лампы 2: W5W. С помощью инструмента типа плоской отвертки отсоедините крышку 1. Извлеките перегоревшую лампу. Внутри лампы находятся под давлением и могут взорваться при замене. Существует риск получить

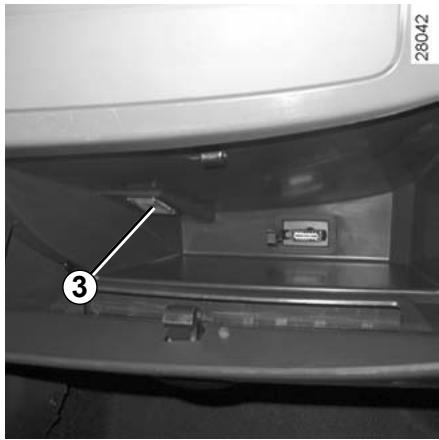

Освещение вещевого ящика Нажмите на лапку 4, чтобы отсоединить рассеиватель и получить доступ к лампе 5. С помощью инструмента типа плоской отвертки снимите фонарь 3, нажав на

Тип лампы: W5W. (в зависимости от комплектации автомобиля) Отсоедините плафон.

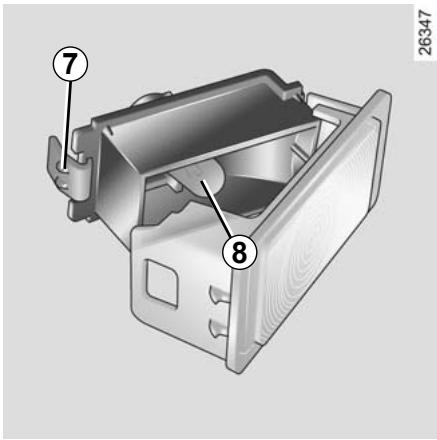

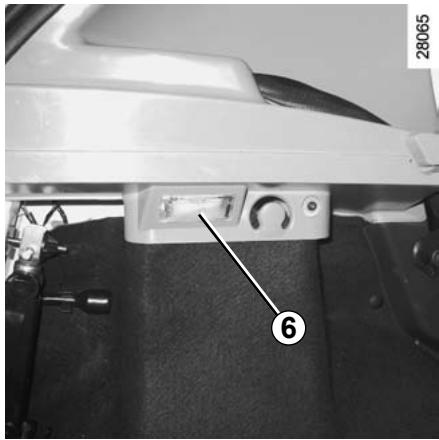

Освещение багажного С помощью инструмента типа плоской отвертки снимите фонарь 6, нажав на лапку сбоку фонаря. Нажмите на лапку 7, чтобы отсоединить рассеиватель и получить доступ к лампе 8. Тип лампы: W5W. Внутри лампы находятся под давлением и могут взорваться при замене. Существует риск получить

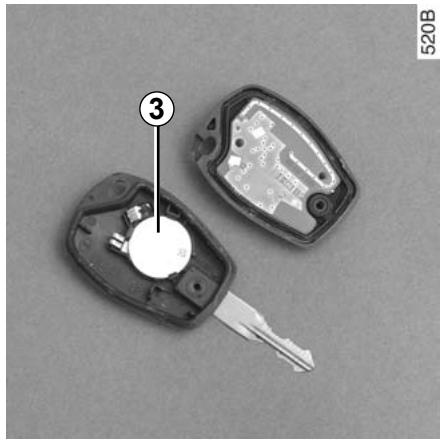

Замена элемента питания Отверните винт 1 и отсоедините крышку 2. Замените элемент питания 3, соблюдая указанную на крышке полярность. Примечание: при замене элемента питания не рекомендуется дотрагиваться до электронного блока, расположенного в крышке ключа. Вы можете приобрести элементы питания на сервисной станции компании-производителя. Срок службы элементов питания - около двух лет. Между подачей сигналов на запирание и отпирание замков дверей необходимо выдержать паузу в одну секунду. При установке убедитесь, что крышка надежно зафиксирована и винт затянут. Не выбрасывайте использованные элементы питания вместе с бытовыми отходами. Сдавайте их в организации, ответственные за их сбор и переработку.

RUS_NU_817-4_B90_Dacia_5 RUS_UD12693_3 Télécommande à radiofréquence : piles (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte АККУМУЛЯТОРНАЯ БАТАРЕЯ: устранение неисправностей Во избежание искрения – Перед отключением или подключением аккумуляторной батареи убедитесь в том, что потребители электроэнергии (плафоны освещения и т. п.) – При подсоединении или отсоединении батареи от зарядного устройства следите за тем, чтобы оно было выключено. – Не помещайте металлические предметы на аккумуляторную батарею: это может привести к короткому замыканию между клеммами. – Чтобы отключить аккумуляторную батарею, подождите не менее одной минуты после выключения зажигания. – После установки тщательно подсоедините провода аккумуляторной батареи. При работе с аккумуляторной батареей будьте осторожны, так как в ней содержится раствор серной кислоты. Не допускайте попадания электролита на кожу и в глаза. Если это случилось, обильно промойте водой и, при необходимости, обратитесь к врачу. Во избежание взрыва газов не используйте источники открытого огня, искрения и нагревательные приборы в непосредственной близости от аккумуляторной батареи. При работах в непосредственной близости от двигателя обратите внимание на то что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент. Существует риск получить травму.

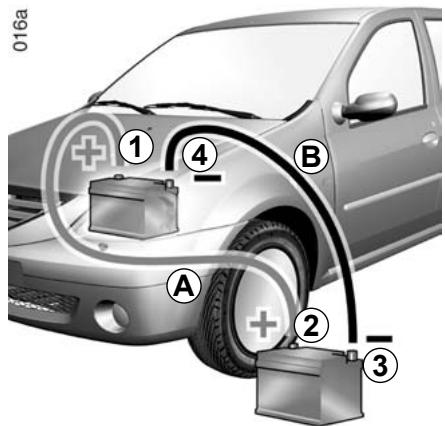

Запуск двигателя от аккумуляторной батареи другого автомобиля Если для запуска двигателя Вам нужно подключить питание от батареи другого автомобиля, приобретите на сервисной станции компании-производителя соответствующие провода (обратите внимание на их сечение). Если они у Вас уже есть, проверьте их состояние.

Обе батареи должны быть одинакового номинального напряжения 12 В. Емкость (ампер-час, А·ч) заряженной батареи должна быть в любом случае не меньше, чем у разряженной батареи. Зарядное устройство должно быть совместимо с аккумуляторной батареей с номинальным напряжением 12 В. Убедитесь также, что оба автомобиля не имеют между собой электрического контакта (из-за возможности короткого замыкания при соединении положительных выводов) и разряженная батарея правильно подсоединена. Выключите зажигание на Вашем автомобиле. Необходимо сначала выключить зажигание и отсоединить оба провода от выводов батареи, начиная с отрицательного

Запустите двигатель автомобиля, от которого выполняется заряд, и оставьте его работать при средней частоте вращения коленчатого вала двигателя. Подсоединение зарядного

Не отсоединяйте батарею при работающем двигателе. Следуйте инструкции изготовителя по эксплуатации зарядного устройства. Подсоедините плюсовой провод (+) A к выводу (+) 1 разряженной батареи, а затем к выводу (+) 2 батареи-донора. Подсоедините минусовой провод (–) B к выводу (–) 3 батареи-донора, а затем к выводу (–) 4 разряженной батареи. Проверьте, что соединительные провода A и B не соприкасаются и что провод A (+) не имеет контакта с какими-либо металлическими частями автомобилядонора. Запустите двигатель Вашего автомобиля как обычно. Как только он заведется, отсоедините провода A и B в обратном порядке (4-3-2-1). Некоторые аккумуляторные батареи требуют подзаряда по особой методике. Проконсультируйтесь по этому поводу на сервисной станции компании-производителя. Избегайте источников искр вблизи аккумуляторной батареи во избежание взрыва и производите заряд батареи в хорошо проветриваемом помещении. Существует опасность получения серьезных травм.

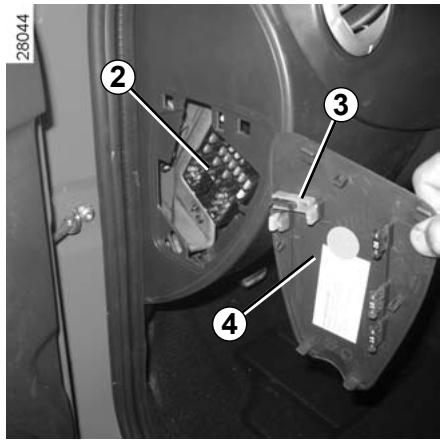

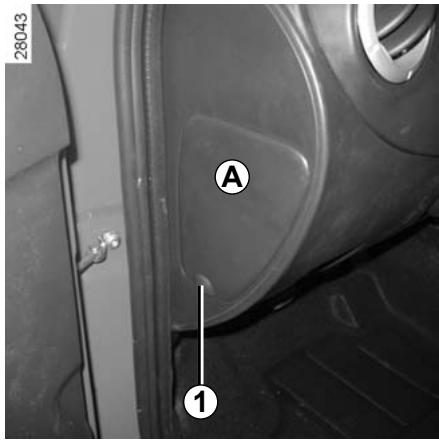

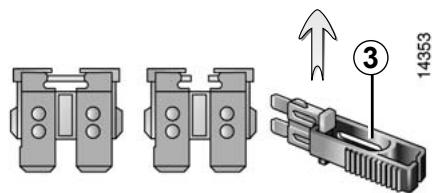

Отделение предохранителей 2 При возникновении неисправности одного из электроприборов прежде всего проверьте соответствующие предохранители. Снимите крышку A, взяв ее за ручку 1. Схема расположения и назначение предохранителей приведены в таблице 4, приклеенной на внутренней стороне крышки, см. также таблицу далее. Свободные гнезда для предохранителей использовать не рекомендуется. Проверьте соответствующий предохранитель и при необходимости замените его обязательно новым, имеющим тот же номинал. Чтобы извлечь предохранитель из пинцета, сдвиньте его в сторону (как показано на рисунке). Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием. В соответствии с местным законодательством и из предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей.

RUS_NU_817-4_B90_Dacia_5 Предохранитель извлекается из гнезда с помощью пинцета 3. RUS_UD13251_4 Fusibles (B90 - Dacia) Jaune Noir Noir texte ПРЕДОХРАНИТЕЛИ (продолжение) Назначение предохранителей (наличие предохранителей ЗАВИСИТ ОТ СТЕПЕНИ ЭЛЕКТРООСНАЩЕННОСТИ АВТОМОБИЛЯ)

Фонари стоп-сигнала и заднего хода

Подушка безопасности Звуковой сигнал

Правая фара дальнего

Сиденья с подогревом

Обогрев наружных зеркал заднего вида

Электрические стеклоподъемники передних дверей

Правая фара ближнего

Правый габаритный огонь

Левый габаритный огонь

Задний противотуманный

Электрические стеклоподъемники задних дверей Противотуманные фары Щиток приборов Система впрыска

Очиститель ветрового

открывающихся элементов кузова

Зеркало заднего вида с электроприводом

Обогрев заднего стекла Место под установку охранной сигнализации

RUS_NU_817-4_B90_Dacia_5 RUS_UD13251_4 Fusibles (B90 - Dacia) Jaune Noir Noir texte ПРЕДОХРАНИТЕЛИ (продолжение) Назначение предохранителей (наличие предохранителей ЗАВИСИТ ОТ СТЕПЕНИ ЭЛЕКТРООСНАЩЕННОСТИ АВТОМОБИЛЯ)

Некоторые системы защищены предохранителями, расположенными в моторном отсеке.

Электронная блокировка запуска двигателя Ввиду затрудненного доступа к ним для замены этих предохранителей рекомендуется обращаться на сервисную станцию компании-производителя.

Автоматическая коробка

Сжатый природный газ

RUS_NU_817-4_B90_Dacia_5 RUS_UD13251_4 Fusibles (B90 - Dacia) Jaune Noir Noir texte БУКСИРОВКА: при неисправностях Передняя буксировочная проушина 3 Снимите крышку.

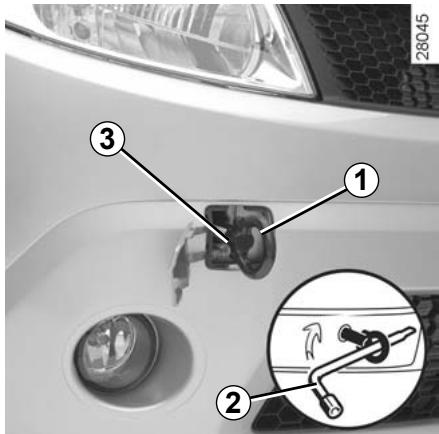

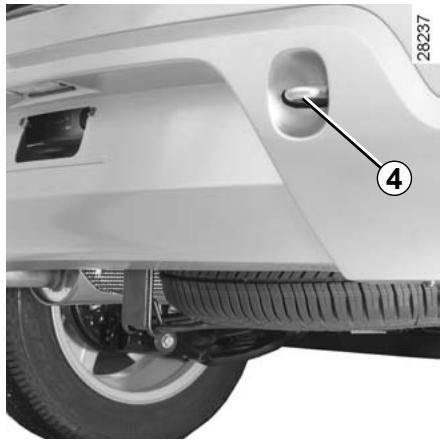

Вверните буксировочную проушину 1 полностью: сначала вручную до упора, затем затяните ее колесным ключом 2. Буксирная проушина 1 находится в багажнике. Гнезда крепления в задней части автомобиля 4

Вставьте ключ в замок зажигания, чтобы разблокировать рулевое колесо и иметь возможность пользоваться приборами световой сигнализации (стоп-сигналом, указателями поворотов и т. д.). В темное время суток на буксируемом автомобиле должны быть включены габаритные огни. Кроме того, буксировка автомобиля должна производиться с обязательным соблюдением требований местных правил дорожного движения и действующих ограничений на допустимую массу буксируемого автомобиля. Обратитесь на сервисную станцию производителя. Не оставляйте инструменты незакрепленными, т. к. они могут выпасть при торможении. Используйте только передние 3 и задние 4 буксировочные проушины (ни в коем случае не валы привода колес). Места для установки буксировочных проушин предназначены только для буксировки; ни в коем случае не используйте их прямым или косвенным образом для подъема автомобиля. – Производите буксировку на жесткой сцепке. При буксировке с помощью каната или троса (если это допустимо по действующему законодательству) тормозная система буксируемого автомобиля должна быть в исправном состоянии. – Не следует буксировать автомобиль с неисправной ходовой

При остановленном двигателе усилители рулевого управления и тормозов не

– Не допускайте рывков при ускорениях и торможении, так как это может вызвать неисправность автомобиля. – Во всех случаях рекомендуется выполнять буксировку со скоростью не более 25 км/ч.

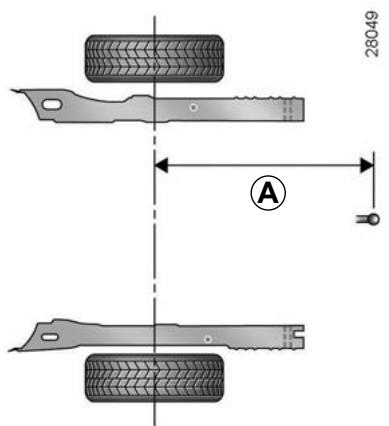

A = 701,2 мм. Максимально допустимая нагрузка на тягово-сцепное устройство, максимально допустимая масса буксируемого прицепа с тормозной системой и без нее: См. раздел «Массовые характеристики» в главе 6. Установка тягово-сцепного устройства и условия его использования описаны в инструкциях изготовителя по установке устройства. Мы рекомендуем хранить эти инструкции вместе с другой документацией на автомобиль.

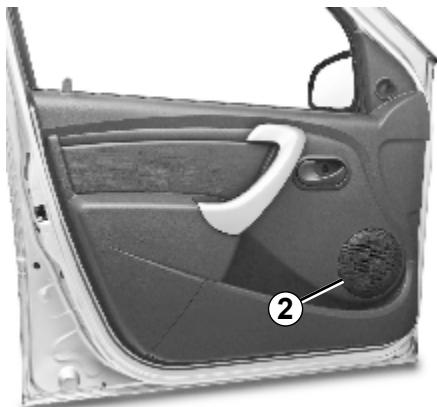

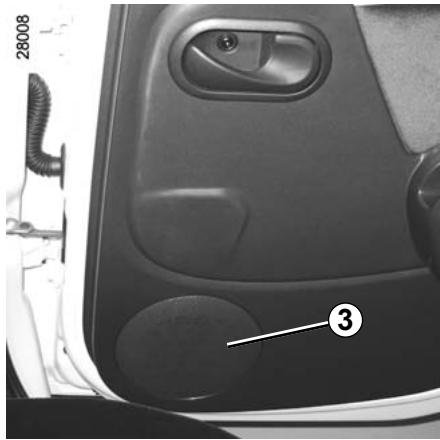

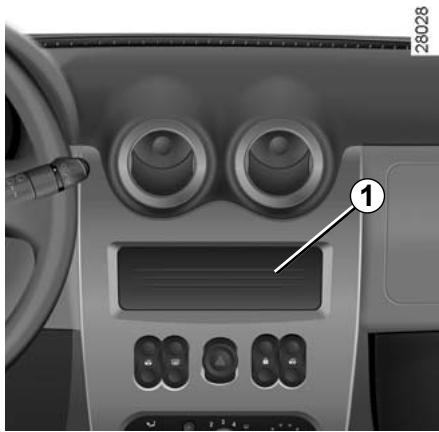

Место, отведенное под установку автомагнитолы Установка громкоговорителей

Отсоедините и снимите вещевой ящик 1. Разъемы антенного провода, проводов питания + и –, проводов левого и правого громкоговорителей закреплены с обратной стороны крышки. В зависимости от комплектации автомобиля, снимите крышку 2 (с помощью инструмента типа плоской отвертки). Задние громкоговорители 3 (в зависимости от комплектации автомобиля) – Всегда строго следуйте инструкциям по установке оборудования. – Характеристики деталей крепления и соединительных проводов (имеющихся на сервисных станциях компании-производителя) зависят от комплектации Вашего автомобиля и типа устанавливаемой автомагнитолы. Складские номера необходимых деталей крепления и соединительных проводов Вы можете получить на сервисной станции компании-производителя. – Любые работы в электрической системе автомобиля или автомагнитолы могут выполняться только специалистами сервисной станции компании-производителя, так как любое неправильное подсоединение может вывести из строя электрическое оборудование и/или приборы, которые к нему подключены.

RUS_NU_817-4_B90_Dacia_5 RUS_UD5614_1 Prééquipement radio (B90 - Dacia) Jaune Noir Noir texte ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ Прежде чем устанавливать какое-либо электрическое или электронное устройство (в частности, это относится к передатчикам/радиоприемникам: диапазон частот, мощность, положение антенны и т. д.), убедитесь, что оно совместимо с Вашим автомобилем. Электрическое и электронное дополнительное оборудование – Подключайте только вспомогательное оборудование мощностью не более 120 Вт. Для этого обратитесь на сервисную станцию компании-производителя. Существует опасность возгорания. Использование передающих/ принимающих аппаратов (радиотелефоны, аппаратура СВ). Радиотелефоны и аппаратура СВ, имеющие встроенные антенны, могут создавать помехи электронным системам, изначально установленным на автомобиле. Рекомендуется использовать приборы только с наружной антенной. Кроме того, напоминаем Вам о необходимости соблюдения действующего в Вашей стране законодательства в части, относящейся к эксплуатации этих приборов. Послепродажная установка дополнительного оборудования Если Вы хотите установить на автомобиль дополнительное оборудование, обратитесь на сервисную станцию компании-производителя. Чтобы обеспечить нормальное функционирование Вашего автомобиля и во избежание риска снижения уровня Вашей безопасности, мы рекомендуем Вам использовать дополнительное оборудование, рекомендованное компанией-производителем, поскольку оно приспособлено для Вашего автомобиля. Гарантия производителя распространяется только на такое оборудование. – Любые работы в электрической системе автомобиля могут выполняться только специалистами сервисной станции компании-производителя, так как любое неправильное подключение может вывести из строя электрическое оборудование и/или приборы; – В случае послепродажной установки электрического оборудования убедитесь, что оборудование защищено предохранителем. строго соблюдайте место установки предохранителя и ток, на который он рассчитан.

RUS_NU_817-4_B90_Dacia_5 RUS_UD10649_2 Accessoires (B90 - U90 - L90 Ph2 - F90 Ph2 - R90 Ph2 - Dacia) Jaune Noir Noir texte НЕИСПРАВНОСТИ Рекомендации, приведенные ниже, помогут Вам быстро устранить неисправности, однако, по соображениям безопасности, при первой же возможности обратитесь к представителю производителя. При включении стартера ВОЗМОЖНЫЕ ПРИЧИНЫ

Сигнальные лампы на щитке приборов гаснут или не загораются, стартер не включается. Клеммы аккумуляторной батареи плохо затянуты, не подключены или

Подключите клеммы. Если они окислились, очистите их и затяните. Аккумуляторная батарея разряжена или вышла из строя. Подсоедините исправную аккумуляторную батарею к разряженной. См. раздел «Аккумуляторная батарея: устранение неисправностей» в главе 5 или, при необходимости, замените аккумуляторную батарею. Не передвигайте автомобиль, толкая его сзади, если рулевая колонка заблокирована. Двигатель не запускается. Не выполнены условия запуска. См. раздел «Запуск/остановка двигателя» в главе 2. Рулевая колонка не разблокировалась. Рулевое колесо заблокировано. Для разблокировки рулевого вала слегка поверните ключ в замке зажигания и рулевое колесо (см. раздел «Замок зажигания» в главе 2).

Недостаточное давление воздуха в шинах, неправильная балансировка колес или их повреждение. Проверьте давление в шинах; если оно соответствует норме, обратитесь на сервисную станцию компании-производителя. Выход белого дыма из выхлопной трубы или закипание охлаждающей жидкости. Механическое повреждение: пробита прокладка головки блока цилиндров, неисправен водяной насос. Остановите двигатель. Обратитесь на сервисную станцию компании-производителя. Из-под капота идет дым. Замыкание или течь системы охлаждения. Остановитесь, выключите зажигание, отойдите от автомобиля и позвоните на сервисную станцию компании-производителя. на повороте или при торможении автомобиля Слишком низкий уровень масла. Долейте моторное масло (см. раздел «Уровень масла в двигателе, долив/замена масла» в главе 4). в режиме холостого хода Низкое давление масла. Обратитесь на ближайшую сервисную станцию компании-производителя. гаснет не сразу или продолжает гореть при увеличении частоты вращения коленчатого вала двигателя Недостаточное давление масла. Остановитесь и обратитесь на сервисную станцию компании-производителя. Горит сигнальная лампа давления масла:

Поворот рулевого колеса требует больших усилий. Порван приводной ремень. Недостаток жидкости в насосе гидроусилителя рулевого управления. Замените приводной ремень. Долейте масло в усилитель рулевого управления (см. раздел «Насос гидроусилителя рулевого управления» в главе 4). Если неисправность устранить не удается, обратитесь на сервисную станцию компании-производителя. Двигатель перегревается. Загорается сигнальная лампа температуры охлаждающей жидкости.

Неисправен вентилятор охлаждения двигателя.

Прекратите движение, остановите двигатель и обратитесь на сервисную станцию компании-производителя. Течь охлаждающей жидкости. Проверьте резервуар, в нем должна быть охлаждающая жидкость. Если резервуар пуст, срочно обратитесь на сервисную станцию компании-производителя. Неправильно установлена антенна Отрегулируйте длину антенны так, чтобы она была на уровне приблизительно 44 см. от крыши автомобиля. Радиатор: при доливе большого объема охлаждающей жидкости необходимо помнить, что не следует заливать холодную жидкость, если двигатель автомобиля сильно нагрет. После любой операции на автомобиле, требующей даже частичного слива жидкости из системы охлаждения, ее следует наполнить свежей смесью, приготовленной в соответствующих пропорциях. Помните: можно использовать только те марки охлаждающей жидкости, которые рекомендованы к применению техническими отделами компании-производителя.

Не работают стеклоочистители. Примерзли щетки стеклоочистителя. Освободите щетки стеклоочистителей перед включением стеклоочистителей. Неисправность электрической цепи. Обратитесь на сервисную станцию компании-производителя. Стеклоочиститель не останавливается. Неисправность электрического управления Обратитесь на сервисную станцию компании-производителя. Повышенная частота мигания указателей поворота. Перегорела лампа. Замените лампу. Не работают указатели поворота и аварийной световой сигнализации. Неисправность электрической цепи. Обратитесь на сервисную станцию компании-производителя. Фары не включаются или не выключаются. Неисправность электрической цепи или управления. Обратитесь на сервисную станцию компании-производителя. Следы конденсата в фарах. Это нормально. Наличие конденсата на отражателях фар является закономерным следствием изменения температуры наружного воздуха. При включении фар конденсат быстро исчезает.

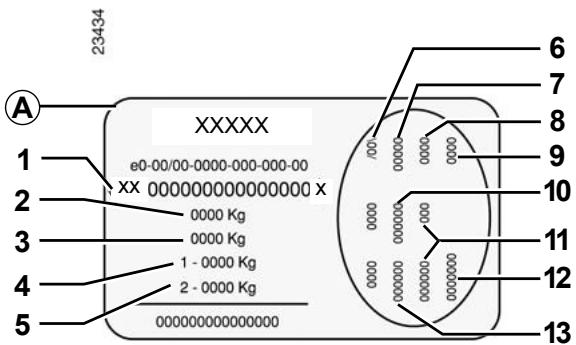

При заказе запасных частей необходимо ссылаться на информацию, которая содержится на табличке производителя A. 5 Максимальная разрешенная нагрузка на задние колеса. 6 Технические характеристики автомобиля. Идентификационная табличка изготовителя A

1 Идентификационный номер автомобиля и номер кузова. 2 Максимальная разрешенная масса автомобиля с загрузкой. 3 Максимальная разрешенная масса полностью загруженного автомобиля с прицепом. 4 Максимальная разрешенная масса автомобиля на передние колеса. 8 Уровень комплектации. 9 Тип автомобиля.

Код обивки салона. 11 Код специальной комплектации. 12 Заводской номер. 13 Код цветовой гаммы интерьера.

RUS_NU_817-4_B90_Dacia_6 Номер краски. RUS_UD10962_2 Plaques identification (B90 - Dacia) Jaune Noir Noir texte ИДЕНТИФИКАЦИОННЫЕ ТАБЛИЧКИ (продолжение)

При заказе запасных частей и в переписке необходимо указывать сведения, приведенные в идентификационной табличке изготовителя. B – Табличка на двигателе или этикетка на двигателе (ее расположение зависит от двигателя) 1 Тип двигателя 2 Индекс двигателя. 3 Заводской номер двигателя.

RUS_NU_817-4_B90_Dacia_6 RUS_UD10962_2 Plaques identification (B90 - Dacia) Jaune Noir Noir texte ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ Модификации Тип двигателя (см. табличку на двигателе) Рабочий объем, см Тип топлива Октановое число Свечи зажигания Сертифицированный автомобильный неэтилированный бензин с октановым числом не менее 95.При отсутствии рекомендованного топлива допускается временное использование сертифицированных автомобильных бензинов с другими октановыми числами,указанными на этикетке внутренней стороны

Используйте свечи только тех типов, которые рекомендованы для Вашего автомобиля. Тип свечей должен быть указан на этикетке, расположенной в моторном отсеке, в противном случае обратитесь на сервисную станцию компании-производителя. Установка свечей зажигания другого типа может привести к повреждению

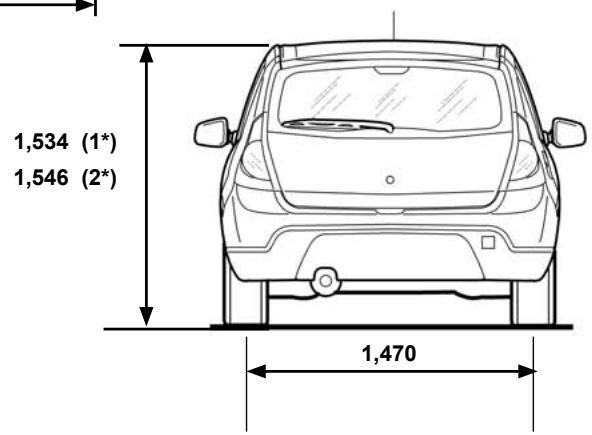

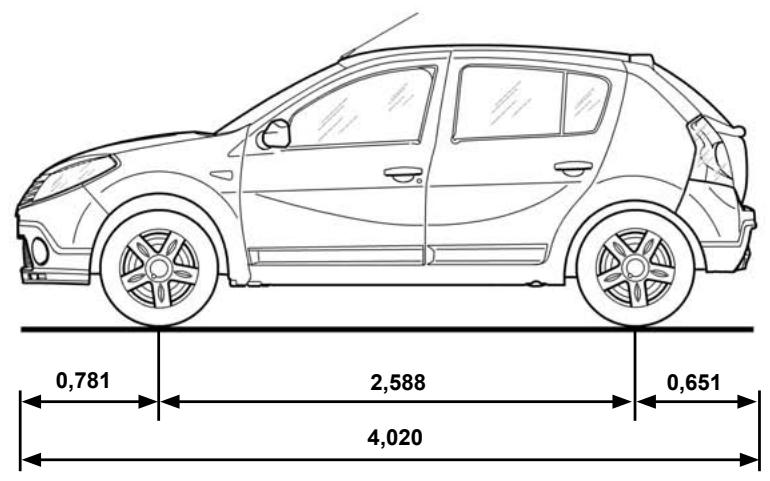

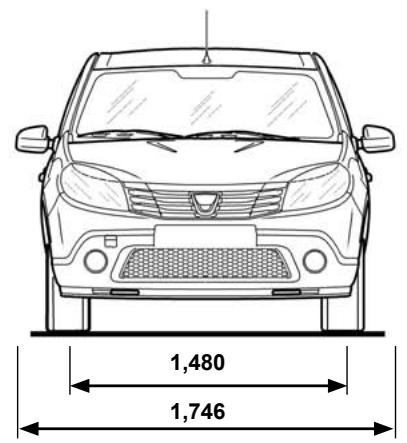

RUS_NU_817-4_B90_Dacia_6 RUS_UD10965_2 Caractéristiques moteur (B90 - Dacia) Jaune Noir Noir texte ГАБАРИТЫ АВТОМОБИЛЯ, м 0,781 1,480 2,588 0,651 1,746 4,020 1,534 (1*) 1,546 (2*) (1) Модификация пятидверный хэтчбек (2) Пятидверная модификация Cross 1,470 (*) В незагруженном состоянии

RUS_NU_817-4_B90_Dacia_6 RUS_UD13295_2 Dimensions (en mètres) (B90 - Dacia) Jaune Noir Noir texte МАССОВЫЕ ХАРАКТЕРИСТИКИ (кг) Данные массовые характеристики указаны для автомобиля в базовой комплектации и без дополнительного оборудования: они изменяются в зависимости от уровня оснащенности Вашего автомобиля. Обратитесь к представителю производителя. Максимальная разрешенная масса автомобиля с загрузкой Максимальная разрешенная масса автомобиля с прицепом Масса буксируемого прицепа, оборудованного

Эти массовые характеристики указаны на табличке изготовителя автомобиля (см. раздел «Идентификационная табличка» в главе 6) получается вычитанием: Максимальная разрешенная масса полностью загруженного автомобиля с прицепом Максимальная разрешенная масса автомобиля с загрузкой Масса буксируемого прицепа, не оборудованного

525 (1) Максимально допустимая нагрузка на тягово-сцепное

75 (1) 585 (2) 60 (2) Допустимая нагрузка на крышу, включая устройство для перевозки 80 (включая устройство для перевозки) (1) Модификация пятидверный хэтчбек (2) Пятидверная модификация Cross Масса буксируемого прицепа (буксировка жилого прицепа, катера и т. д.). – Следует помнить, что допустимая масса буксируемого прицепа регламентируется местным законодательством и, в частности, правилами дорожного движения. По поводу тягово-сцепного устройства обращайтесь к представителям производителя. В любом случае при буксировке недопустимо превышение максимальной разрешенной массы (автомобиль и буксируемый прицеп). Однако, допускается: превышение максимально разрешенной нагрузки на задние колеса максимум на 15 %, превышение максимально разрешенной массы автомобиля с загрузкой максимум на 10 %, но не более чем на 100 кг. – В обоих случаях максимальная скорость не должна превышать 100 км/ч, а давление воздуха в шинах должно быть увеличено на 0,2 бара (3 PSI). – Мощность двигателя и способность автомобиля преодолевать подъемы уменьшаются в условиях высокогорья, мы рекомендуем уменьшать максимальную загрузку на 10 % на 1000 м подъема и затем дополнительно на 10 % на каждые 1000 м подъема.

RUS_NU_817-4_B90_Dacia_6 RUS_UD13307_3 Masses (en kg) (B90 - Dacia) Jaune Noir Noir texte ЗАПАСНЫЕ ЧАСТИ И РЕМОНТНЫЕ РАБОТЫ Запасные части, изготавливаемые заводами компании-производителя, подвергаются регулярным испытаниям. Поэтому они соответствуют всем техническим требованиям к аналогичным деталям, устанавливаемым на новые автомобили. Используя оригинальные запасные части компании-производителя, Вы сможете обеспечить долговечность и исправность Вашего автомобиля. Кроме того, ремонтные работы, выполненные специалистами сервисной станции компании-производителя с использованием запасных частей компании-производителя, имеют гарантию согласно условиям, приведенным на обороте заявки на ремонт.
