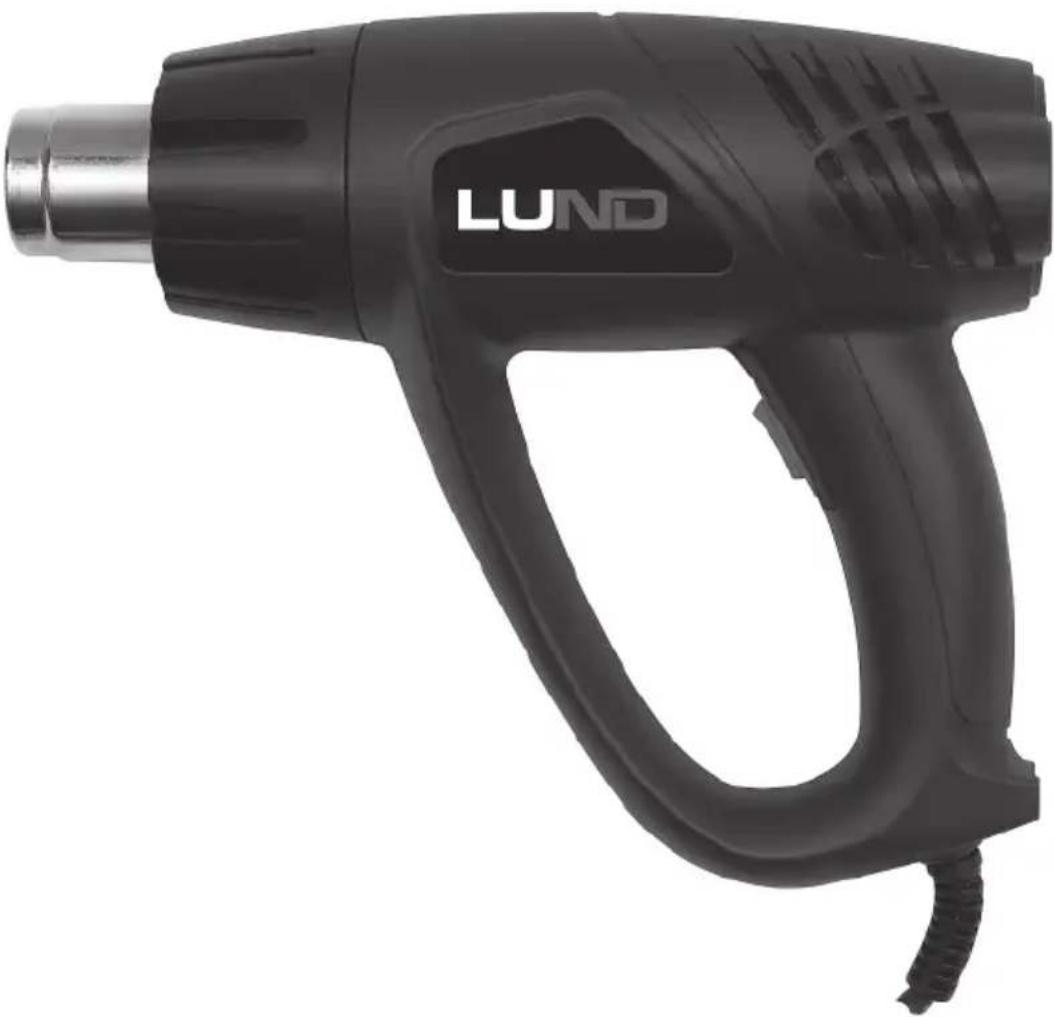

79325 - Фен строительный Lund - Бесплатное руководство пользователя

Тип изделия	Строительный фен
Модель	79325
Марка	Lund
Номинальное напряжение	230 В~
Номинальная частота	50 Гц
Номинальная мощность	1000 Вт (ступень I) / 2000 Вт (ступень II)
Диапазон температур	350 °C (ступень I) / 550 °C (ступень II)
Вес (нетто)	0,60 кг
Класс защиты	II
Степень защиты	IP20
Воздушный выход	С насадками для различных применений
Комплектация	Различные насадки, скребок для краски с треугольной насадкой, держатели
Применение	Удаление краски и лака, пайка, сварка пластмасс, сушка
Особенности безопасности	Защитная изоляция (класс II), защита от перегрева, автоматическое отключение? (не указано явно)
Очистка и обслуживание	Очищайте корпус и вентиляционные отверстия сжатым воздухом (макс. 0,3 МПа), кистью или сухой тканью; не используйте химикаты
Ремонтопригодность	Ремонт должен выполняться только авторизованными сервисными центрами с использованием оригинальных запчастей
Утилизация	Не выбрасывайте отработанные электронные приборы вместе с бытовыми отходами, сдавайте их в пункты сбора
Комплект поставки	Строительный фен, набор аксессуаров (насадки, скребок, держатели), инструкция по эксплуатации

Часто задаваемые вопросы - 79325 Lund

Как включить строительный фен?

Установите переключатель в нужное положение (I или II). Положение 0 выключает прибор. Перед подключением переключатель должен быть в положении 0, а кнопка охлаждения зажата.

Какую температуру может достигать строительный фен?

Максимальная температура составляет 350 °C на ступени I и 550 °C на ступени II.

Можно ли использовать строительный фен для сушки волос?

Нет, строительный фен не предназначен для сушки волос или одежды. Он используется только по назначению: удаление краски, пайка и сушка материалов.

Какой аксессуар входит в комплект поставки?

В комплект поставки входят различные насадки, скребок для краски с треугольной насадкой и держатели.

Как чистить строительный фен?

Очищайте корпус и вентиляционные отверстия сжатым воздухом (макс. 0,3 МПа), кистью или сухой тканью. Не используйте химикаты или чистящие жидкости.

Можно ли использовать строительный фен вблизи воды?

Нет, строительный фен нельзя использовать в ванной или над водой. Он не предназначен для влажных условий.

Как поменять насадку?

Перед заменой насадки всегда вынимайте вилку из розетки. Насадка надевается или навинчивается на выходной патрубок в зависимости от модели.

Что делать при перегреве?

Прибор имеет защиту от перегрева. При перегреве он автоматически отключается или снижает мощность. Дайте прибору остыть и проверьте вентиляционные отверстия на засоры.

Могу ли я отремонтировать прибор самостоятельно?

Нет, ремонт должен выполняться только авторизованными сервисными центрами с использованием оригинальных запчастей. Самостоятельная разборка приводит к потере гарантии.

Как утилизировать строительный фен?

Не выбрасывайте прибор вместе с бытовыми отходами. Сдайте его в пункт сбора отработанного электрооборудования для утилизации.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 79325 Lund

RU ЭЛЕКТРООБЖИГАТЕЛЬ

UA ЕЛЕКТРООБПАЛЮВАЧ

LT ORPÜTÉ

LV APSVILINĀŠANAS IERĪCE

cz HORKOVZDUŠNÁ PISTOLE

SK TEPLOVZDUŠNÁ PIŠTOL'

HU HÓLÉGFÚVÓ

RO TERMOSUFLANTA

ES MAQUINA CHAMUSCADORA

1. корпус
   2.выключатель
2. выходная насадка
3. входные воздушные отверстия
4. подставка
5. сетевой провод oo штепселем
6. скребок для удаления краски
7. дополнительные сопла

UA

Прочитать инструкцию

Пользоваться защитными очками

Необходимо пользоваться защитными перчатками

Номинальное напряжение и частота

Номинальная мощность

Второй класс электрической безопасности

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Обжигатель – это электроустройство II класса изоляции, предназначенное для обдувания поверхностей горячим воздухом в высокой температуре. Воздух такой температуры облегчает, напр., удаление старых масляных красок и лакировочных оболочек с мебели, панелей, полов, дверей, окон и.т.д. Правильная, безотказная и безопасная работа с устройством зависит от его правильной эксплуатации, поэтому:

Перед началом работы следует детально ознакомиться с инструкцией и сберечь ее.

Поставщик не отвечает за ущерб, нанесенный в результате нарушения правил безопасности и рекомендаций из настоящей инструкции.

ОСНАЩЕНИЕ УСТРОЙСТВА

Дополнительное оснащение устройства: сопла разного размера и скребок с заменными насадками разной формы.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр Единица измерения Значение
Номер по каталогу 79324 79325
Номинальное напряжение [V] 230~ 230~
Номинальная частота [Hz] 50 50
Номинальная мощность	[W]	750 (I) / 1500 (II)	1000 (I) / 2000 (II)
Рабочая температура (макс.)	[°C]	300 (I) / 500 (II)	350 (I) / 550 (II)
Класс изоляции		II	II
Масса нетто	[kg]	0,55	0,60
Уровень защиты		IP20	IP20

ПРАВИЛА БЕЗОПАСНОСТИ

Невнимательное пользование устройством может стать причиной пожара, в связи с чем следует:

соблюдать осторожность во время пользования устройством в местах, где находятся горючие материалы;

не направлять струю горячего воздуха долговременно в одно и то же место;

не пользоваться устройством, если в воздухе присутствуют взрывчатые вещества;

не забывать о том, что температура может повлиять на горючие материалы, находящиеся вне поля зрения;

после завершения работы перед хранением подождать, пока устройство не остынет, оставив его на подставке;

не оставлять включенное устройство без присмотра.

Перед началом работы проверить, не повредился ли корпус и электропровод со штепселем. Если обнаружены повреждения, то запрещается продолжать работу.

Невнимательное пользование устройством может стать причиной пожара.

Соблюдать осторожность во время пользования устройством в местах, где находятся горючие материалы.

Ни в коем случае не пользоваться обжигателем в условиях влажности.

Ни в коем случае не закрывать и не уменьшать входных воздушных отверстий обжигателя.

Ни в коем случае не наводить струю горячего воздуха на людей или животных.

RU

Ни в коем случае не пользоваться устройством как феном.

Не пользоваться устройством в ванных комнатах или над водой

Не прикасаться к выходной насадке обжигателя – это грозит ожогом.

После завершения работы перед хранением подождать, пока устройство не остынет.

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ! Детально ознакомиться с указанными инструкциями. Их несоблюдение может стать причиной удара электрическим током, пожара или телесных повреждений. Понятие „электроустройство“, применяемое в инструкциях, касается всех устройств с электроприводом, как проводных, так и беспроводных.

СОБЛЮДАТЬ УКАЗАННЫЕ ИНСТРУКЦИИ

Рабочее место

Необходимо обеспечить надлежащее осветление рабочего места и содержать его в чистоте. Беспорядок и недостаточное осветление могут стать причиной несчастного случая.

Не рекомендуется работа с электроустройствами в местах с высоким риском взрыва, где обнаружены горючие жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в результате реакции с горючими газами или испарениями.

Детям и посторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может вызвать потерю контроля над устройством.

Электрическая безопасность

Штепсель электрустройства должен совпадать с сетевым гнездом. Запрещается модифицировать штепсель. Запрещается пользоваться адаптерами с целью соединения штепселя с гнездом. Не модифицированный штепсель, совпадающий с гнездом, уменьшает риск поражения электрическим током.

Необходимо избегать контакта с заземленными поверхностями, такими, как трубы, батареи и холодильники. Заземление тела повышает риск удара электрическим током.

Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода и влага, проникая внутрь электроустройства, повышают риск поломки устройства и телесных повреждений.

Не перегружать провода питания. Не пользоваться проводом питания с целью передвижения, подключения и отключения штепселя от гнезда сети питания. Избегать контакта провода питания с теплыми предметами, маслом, острыми краями и подвижными элементами. Повреждение провода питания повышает риск поражения электрическим.

В случае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы вне закрытых помещений. Пользование соответственными удлинителями уменьшает риск поражения электрическим током.

Личная безопасность

Необходимо приступить к работе в хорошем физическом и психическом состоянии. Внимательно следить за ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не забывать о том, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения.

Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами личной защиты, такими, как противопыльные маски, каски и ушные вкладыши, уменьшает риск серьезных телесных повреждений.

Избегать случайного пуска устройства. Перед подключением устройства к электросети питания убедиться в том, что выключатель находится в позиции «выкл.». Не держать палец на выключателе и не подключать электроустройство к сети питания, если выключатель находится в позиции «вкл.», поскольку это может вызвать серьезные телесные повреждения.

Перед пуском электроустройства необходимо убрать все ключи и другие инструменты, которые использовались во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных телесных повреждений.

Соблюдать равновесие. Постоянно работать в соответственной позе. Это облегчит контроль над пневматическим устройством в случае непредвиденных происшествий во время работы.

Одеть защитную одежду. Не носить простроную одежду и украшения. Волосы, одежду и перчатки держать вдали от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные части устройства.

Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться о том, чтобы правильно подключить их. Использование отсоса пыли уменьшает риск серьезных телесных повреждений.

RU

Пользование электроустройством

Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устройства, соответствующего данному виду работы, обеспечивает повышение производительности и трудовой безопасности.

Запрещается пользоваться электроустройством, если не работает сетевой выключатель. Устройство, которое невозможно контролировать с помощью сетевого выключателя, опасное; следует отдать его в ремонт.

Необходимо отключить штепсель от гнезда сети питания перед регулировкой, заменой аксессуаров или хранением устройства. Благодаря этому удастся избежать случайного пуска электроустройства.

Хранить устройства в месте, недоступном для детей. Не разрешать работать с устройством лицам, не обученным обслуживать его. Электроустройство может быть опасным в руках необученного оператора.

Обеспечить соответственную консервацию устройства. Проверять, нет ли в нем несоответствий и зазоров в подвижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения, то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная консервация устройства.

Режущие инструменты должны быть чистыми и отточенными. Благодаря правильной консервации режущие инструменты легче контролировать во время работы.

Пользоваться электроустройствами и аксессуарами согласно вышеуказанным инструкциям. Пользоваться инструментами в соответствии с их предназначением, учитывая вид работы и условия на рабочем месте. Пользование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск опасных моментов во время работы.

Ремонты

Ремонтировать устройство исключительно в уполномоченных предприятиях, пользующихся только оригинальными запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы с электроустройством.

УСТАНОВКА ЭЛЕМЕНТОВ ОСНАЩЕНИЯ

ВНИМАНИЕ! Установку оснащения разрешается проводить лишь при условии, что устройство отключено от сети питания. Вынуть штепсель провода устройства из гнезда электросети!

Если обжигатель оснащен аксессуарами, можно прикрепить их согласно следующим указаниям.

Установка скребка для красок с треугольной насадкой (II)

Открутить гайку с резьбы скребка, через отверстие в жестяном треугольнике провести часть с резьбой стержня скребка. Затем прочно и уверенно зафиксировать гайку и контграйку.

Установка сопл (III)

Сопло, отвечающее данному виду работы, надеть на выходную насадку обжигателя.

ПОДГОТОВКА И РАБОТА С УСТРОЙСТВОМ

Перед началом работы проверить, не повредился ли корпус и присоединительный провод со штепселем. Если обнаружены повреждения, то запрещается продолжать работу.

Внимание! Все работы, связанные со сборкой, регулировкой и консервацией обжигателя, необходимо проводить с устройством, отключенным от сети питания, поэтому перед началом таких работ обязательно. Вынуть штепсель провода устройства из гнезда электросети!

Устройство разрешается подключать к электросети лишь после проведения всех процедур, описанных в вышеуказанных разделах.

Начало работы и правила пользования

Принять надежную, стабильную позу.

Убедиться в том, что выключатель устройства находится в положении 0.

Взять устройство за рукоятку, вставить штепсель в гнездо электросети.

Навести струю воздуха на обрабатываемую поверхность.

В зависимости от потребности привести кнопку переключателя в соответственноеположение.

Минимальное допустимое расстояние между выходной насадкой обжигателя и обрабатываемой поверхностью - 25 mm.

Во время работы запрещается держать обжигатель в вертикальном положении, на части с входными отверстиями. Это уменьшает засасывание воздуха и может вызвать проникновение в обжигатель воздуха, загрязненного пылью и горючими частицами, а в результате повреждение обжигателя.

RU

После завершения работы привести выключатель в положение 0, вынуть штепсель провода обжигателя из гнезда электросети, а потом поставить устройство на подставку и подождать, пока оно не остынет. После этого провести осмотр и консервацию.

ПРИМЕРЫ ПОЛЬЗОВАНИЯ ОБЖИГАТЕЛЕМ

Удаление старых красок и лаков

Благодаря струе горячего воздуха обжигатель облегчает удаление толстых слоев масляных и смолистых красок с дверей, окон, полов, панелей, мебеля и.т.д. Применение заменных насадок из набора (треугольный скребок, удлинители с насадками на выход обжигателя) еще более облегчит проведение таких работ.

Паяние

Обжигатель дает возможность паяния оловянным сплавом (60% Sn 40% Pb) или специальным припоем с температурой плавления 400 °C, напр., медных и водопроводных труб, металлических подставок и т.д. В зависимости от потребностей, благодаря применению дополнительных сопл (круглое или прямоугольное), можно ограничить поверхность обработки.

Сварка

Возможна также сварка частей из синтетических материалов с помощью сварочных швов в случае ремонтов разновидных изделий из синтетических материалов. Однако рекомендуется, чтобы такими работами занимались специалисты.

Сушение

Обжигатель дает также возможность быстрого сушения вяжущих материалов и шпаклевки в корпусах, сушения малярных проб, строительных соединений перед нанесением глушительно-уплотнительных материалов, сушение соединений и щелей в деревянных суднах, сушение полиэфирных замазок.

Ни в коем случае не пользоваться обжигателем для сушения волос, одежды и.т.д..

Не наводить струю воздуха, выходящего из обжигателя, в сторону людей и животных.

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

ХАРАКТЕРИСТИКА ВИРОБУ

КОНСЕРВАЦІЯ ТА ОГЛЯД
