РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z790 VALKYRIE BIOSTAR

Информация FCC и авторское право

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с частью 15 правил Федеральной комиссии по связи США (FCC). Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Не гарантируется, что помехи не возникнут при конкретной установке.

Поставщик не дает никаких заверений и гарантий в отношении содержания настоящего документа и, в частности, отказывается от любых подразумеваемых гарантий товарной пригодности или пригодности для каких-либо целей. Кроме того, поставщик оставляет за собой право пересматривать настоящий документ и вносить изменения в его содержание без обязательства заранее уведомлять какую-либо сторону.

Частичное или полное копирование настоящего документа запрещено без предварительного письменного согласия поставщика.

Содержание настоящего руководства пользователя может быть изменено без предварительного уведомления, и мы не несем ответственности за любые обнаруженные в нем ошибки. Все торговые марки и названия продуктов являются товарными знаками соответствующих компаний.

Краткая декларация о соответствии Мы заявляем, что этот продукт соответствует

действующим законам и всем основным требованиям, указанным в директивах 2004/108/EC, 2006/95/EC и 1999/05/EC, во всех случаях, когда эти законы могут применяться.

Отказ от правил электростатической эксплуатации

Электростатический разряд может серьезно повредить ваше устройство, Будьте особенно осторожны при обращении с материнскими платами и другими системными устройствами, Избегайте ненужного контакта с частями системы на материнской плате, Продолжайте работать в антистатической среде, Избегайте электростатического разряда, который может повредить материнскую плату. При вставке или удалении устройств в шасси. Убедитесь, что питание отключено. Производитель не несет ответственности за любые повреждения материнской платы, вызванные несоблюдением данного правила эксплуатации или несоблюдением правил техники безопасности.

предупреждение

Материнские платы легко повреждаются электростатическим разрядом. Пожалуйста, соблюдайте правила эксплуатации.

Содержание

Информация FCC и авторское право .... 1

Глава 1: Введение....4

1.1 Перед началом.... 4
1.2 Составупаковки 4
1.3 Технические характеристики.... 5
1.4 Разъемы задней панели....7
1.5 Компоновка материнской платы 8

Глава 2: Установка оборудования....9

2.1 Установка центрального процессора (ЦП) 9
2.2 Установка радиатора 11
2.3 Подключение охлаждающих вентиляторов 12
2.4 Установка системной памяти 13
2.5 Слоты расширения.... 15

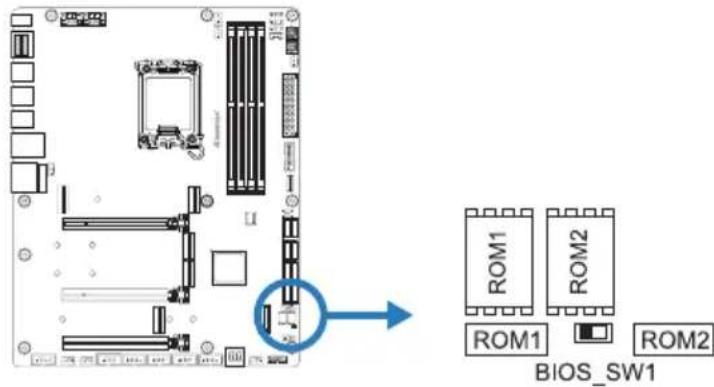

2.6 Настройка переключателя.... 19
2.7 Штыревые соединители и разъемы 20
2.8 Кнопки, индикаторы, светодиоды 26

Глава 3: UEFI BIOS и программное обеспечение ...... 27

3.1 Настройка UEFI BIOS.... 27
3.2 Обновление BIOS 27
3.3 Обновление BIOS материнской платы 27
3.3 Программное обеспечение.... 32

Глава 4: Полезная помощь.... 43

4.1 Установка драйвера 43
4.2 Звуковой код BIOS AMI 44
4.3 POST-код BIOS AMI 44
4.4 Поиск и устранение неисправностей 46
4.5 Функции RAID 47

Глава 1: Введение

1.1 Перед началом

Спасибо, что выбрали наш продукт. Перед тем, как начать установку материнской платы, убедитесь, что вы следуете приведенным ниже инструкциям:

• Подготовьте сухую и стабильную рабочую среду с достаточным освещением
• Обязательно отключите компьютер от розетки перед работой.
• Прежде чем вынуть материнскую плату из антистатического пакета, заземлите себя должным образом, прикоснувшись к любому надежно заземленному прибору, или используйте заземленный браслет для снятиястатического заряда.

- Не прикасайтесь к компонентам на материнской плате или к задней стороне платы без необходимости. Держите плату за края, не пытайтесь ее согнуть или прогнуть.

- Не оставляйте незакрепленные мелкие детали внутри корпуса после установки. Незакрепленные деталимогут вызвать короткое замыкание, что приведет к повреждению оборудования.

- Держите компьютер подальше от опасных мест, например, с источником тепла, влажным воздухом и водой.

- Рабочая температура компьютера должна быть в диапазоне от 0 до 450с.

• Во избежание травм остерегайтесь:

острых штырьков на штыревых соединителях и разъемах;

неровных краев и острых углов шасси;

повреждения проводов, которое может вызвать короткое замыкание.

1.2 Составупаковки

• Кабель Serial ATA – 4 шт.
• Руководство пользователя —1 шт.
• Полный установочный DVD-диск – 1 шт.
• Smart Connector x1

Примечание

» Состав упаковки может отличаться в зависимости от региона продаж или моделей, для которых она предназначена. Для получения дополнительной информации о составе упаковки в вашем регионе свяжитесь со своим дилером или торговым представителем.

1.3 Технические характеристики

Технические характеристики
Поддержка ЦП	Поддержка процессоров Intel® CoreTM i9/ i7/ i5/ i3 12/13/14-го поколений и процессоров Intel® Pentium®/ Intel® Celeron® в корпусе LGA1700* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
Набор микросхем Intel® Z790
Память	Поддерживает двухканальную DDR5 6400+(OC)/ 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 48004 слота для памяти DDR5 DIMM, макс. поддержка памяти до 192 ГБКаждый модуль DIMM поддерживает модуль DDR5 без ECC 8/ 16/ 24/ 32/ 48 ГБПоддерживает Intel® Extreme Memory Profile (XMP) модулей памяти* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
хранилище	– Total поддерживает 5 разъема M.2 и 8 портов SATA III (6ГБ/s)Intel 12th/13th/14th Процессоры1 сокета M.2 (M Key) (M2M_CPU1):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 5.0 x4 (128ГБ/s) – NVMe SSD1 сокета M.2 (M Key) (M2M_CPU2):Поддерживает модуль SSD 2280/ 22110 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSDIntel Z790 Чипсет1 сокета M.2 (M Key) (M2M_SB1):Поддерживает модуль SSD 2280/22110 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSD1 сокета M.2 (M Key) (M2M_SB2):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSD1 сокета M.2 (M Key) (M2M_SB3):Поддерживает модуль SSD 2242/2260/2280 типа M.2Поддерживает PCIe 3.0 x4 (32ГБ/s) – NVMe/AHCI и SATA III (6ГБ/s) SSD8 разъемов SATA III (6ГБ/s):Поддерживает AHCI, RAID 0, 1, 5, 10 и Технология Intel® Rapid Storage* При использовании модуля SATA SSD в слоте M.2 (M2M_SB3) разъем SATA_8 будет отключен.* При использовании модуля PCIe в слоте M.2 (M2M_CPU1) слот PCIe (PCIEx16_2) будет отключен.* При использовании модуля PCIe в слоте M.2 (M2M_CPU1) слот PCIe (PCIEx16_1) станет x8.* Технические характеристики зависят от типа процессора.
RAID	поддерживает RAID 0, 1, 5,10 for SATA хранилищеподдерживает RAID 0, 1, 5,10 for M.2 NVMe хранилище
Локальная сеть	Intel I226-VАвтосогласование 10/ 100/ 1000/ 2500 Мбит/с , возможность полу-/полнодуплексного
Аудиокодек	ALC1220Каналы 7.1, HD Audio (звук высокой четкости), Hi-Fi (спереди + сзади)
USB	2 портов USB 3.2 (Gen2x2) Type-C (1 на задней панели ввода-вывода и 1 через внутренние штыревые соединители)1 портов USB 3.2 (Gen2) Type-C (1 на задней панели ввода-вывода)8 портов USB 3.2 (Gen2) (7 на задней панели ввода-вывода и 2 через внутренние штыревые соединители)4 портов USB 2.0 (4 через внутренние штыревые соединители)
Слоты расширения	Intel 12th/13th/14th Процессоры1 слот PCIe 5.0 x16 (x16 или x8/x8 режиме)1 слот PCIe 5.0 x16 (x8 режиме)Intel Z790 Чипсет1 слот PCIe 4.0 x16 (x4 режиме)* Технические характеристики зависят от типа процессора.
Задняя панель ввода-вывода	2 порта антенны WIFI1 порт HDMI (HDMI2.1)1 порт DP (DP1.4)1 порт USB 3.2 (Gen2x2) Type-C1 порт USB 3.2 (Gen2) Type-C (DP)6 порт USB 3.2 (Gen2)1 порт 2.5 Gigabit LAN5 аудиоразъема1 выход S/PDIF1 Кнопка SMART BIOS UPDATE1 порт SMART BIOS USB
Внутренняя панель ввода-вывода	8 разъемов SATA III (6.0ГБ/s)1 сокет M.2 (E Key): Поддерживает модуль Wi-Fi и Bluetooth типа 2230 и Intel® CNVi2 штыревых соединителя USB 2.0 (каждый штыревой соединитель поддерживает 2 порта USB 2.0)1 штыревой соединитель USB 3.2 (Gen2) (каждый штыревой соединитель поддерживает 2 порта USB 3.2 (Gen2))1 штыревой соединитель USB 3.2 (Gen2x2) Type-C (каждый штыревой соединитель поддерживает 1 порта USB 3.2 (Gen2x2))2 8-контактный разъем питания1 24-контактный разъем питания1 разъем вентилятора ЦП1 разъем водяного охлаждения ЦП (CPU_OPT)3 разъема вентилятора системы1 контакт передней панели1 контакт передней аудиопанели1 штыревой соединитель внутреннего стерео динамика1 кнопка сброса CMOS1 Кнопка выключателя питания1 Кнопка переключателя сброса1 контакт последовательного порта1 штыревой соединитель TPM1 штыревой соединитель Thunderbolt2 штыревых соединителя светодиода (5 В)1 штыревых соединителя светодиода (12 В)1 IO штыревых соединителя светодиода1 SB штыревых соединителя светодиода* Wi-Fi карта M.2 (E Key) не входит в комплект поставки.
Форм-фактор ATX Form	Factor, 305 mm x 244 mm
Поддержка OC	Windows 10(64bit) / Windows 11(64bit)Biostar reserves the right to add or remove support for any OS with or without notice.

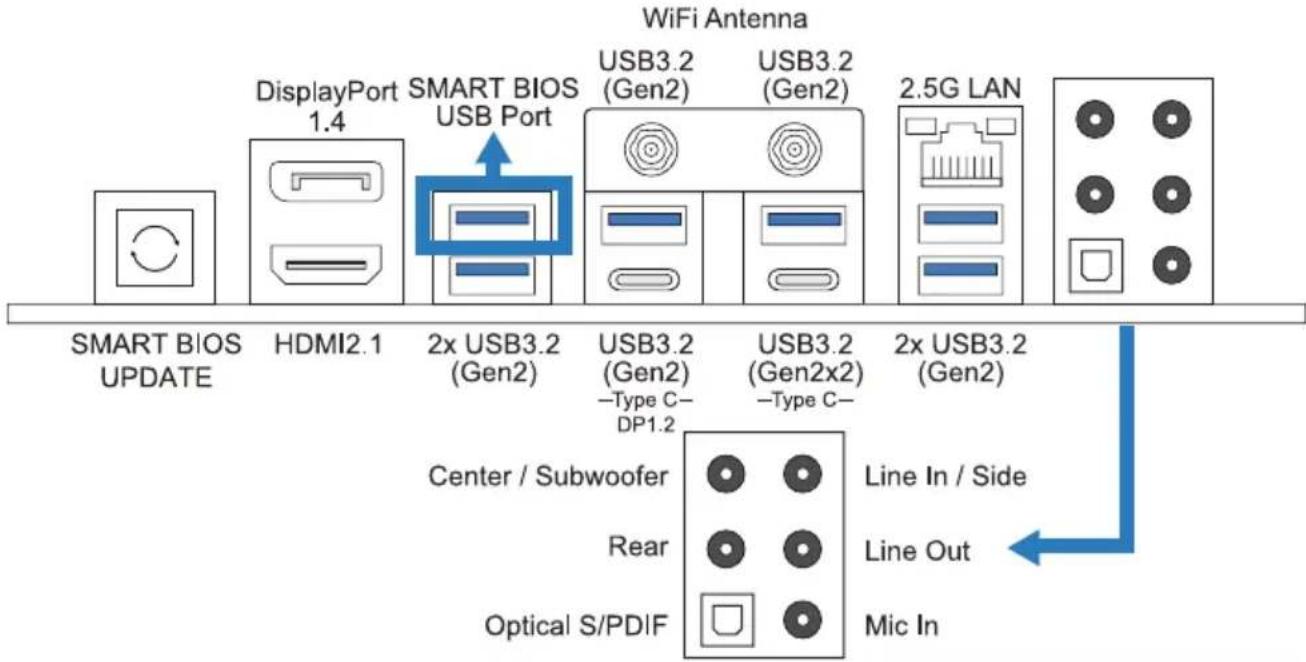

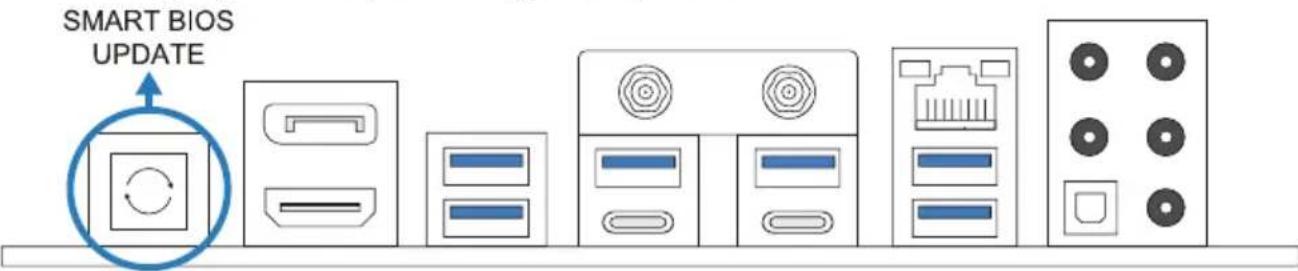

1.4 Разъемы задней панели

Примечание

» Порты HDMI/ DP работают только со встроенным графическим процессором Intel®.
» Максимальное разрешение
HDMI: 4096 x 2160 @60Hz, совместимо с HDMI 2.1; 4096 x 2160 @30Hz, совместимо с HDMI 1.4 DP: 7680 x 4320 @60Hz, совместимо с DP 1.4 ; 4096 x 2160 @60Hz, совместимо с DP 1.2
» TYPE-C DP1.2: 4096x2304 @60Hz
» Материнская плата поддерживает два встроенных вывода на дисплей одновременно, а конфигурацию вывода на дисплей можно выбрать в утилите графического драйвера Intel.
» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Порт антенны WiFi позволяет подключаться к модулю E Key и использовать функцию WiFi и Bluetooth.

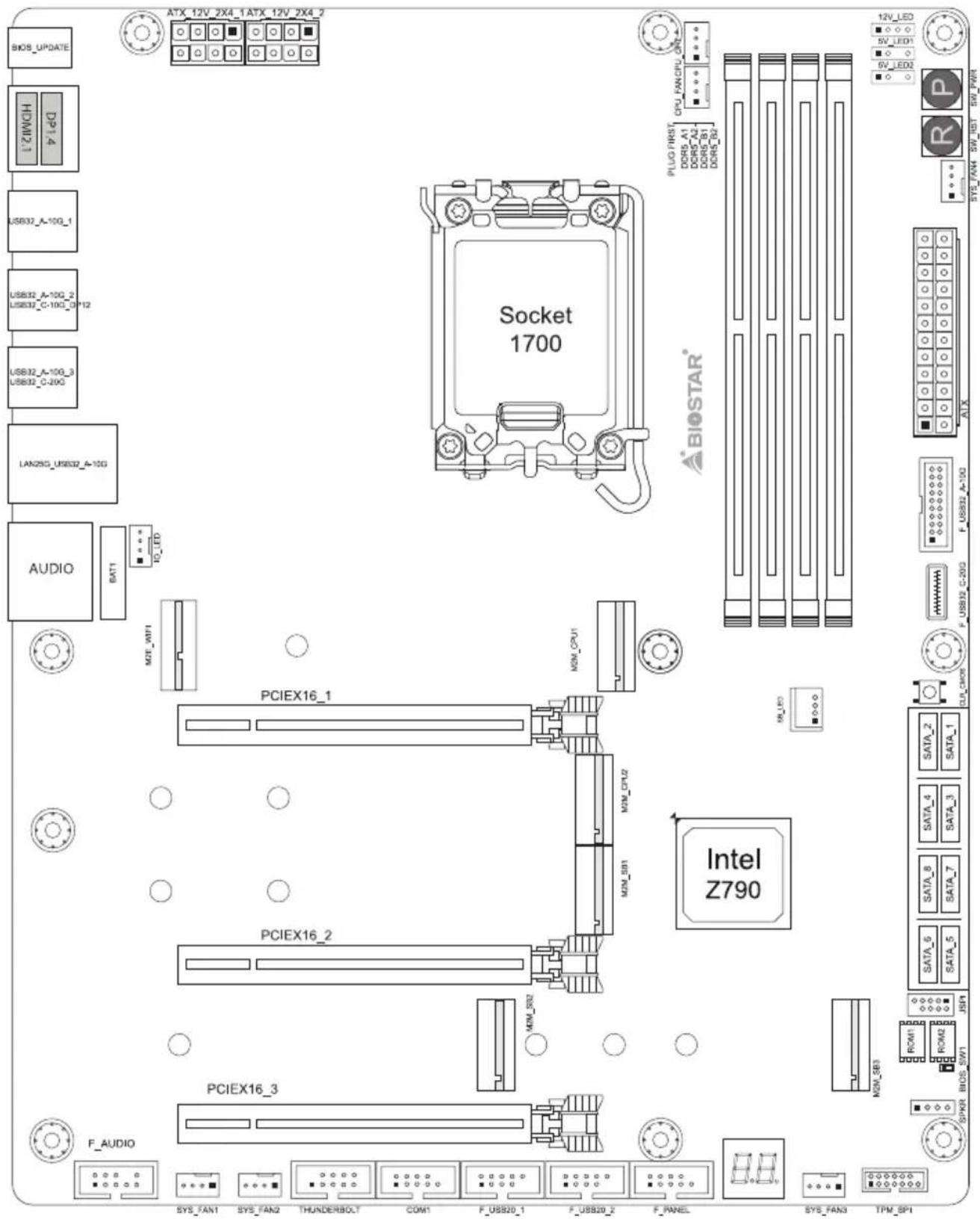

1.5 Компоновка материнской платы

Примечание

» ■ представляет собой 1-й контакт.

Глава 2: Установка оборудования

2.1 Установка центрального процессора (ЦП)

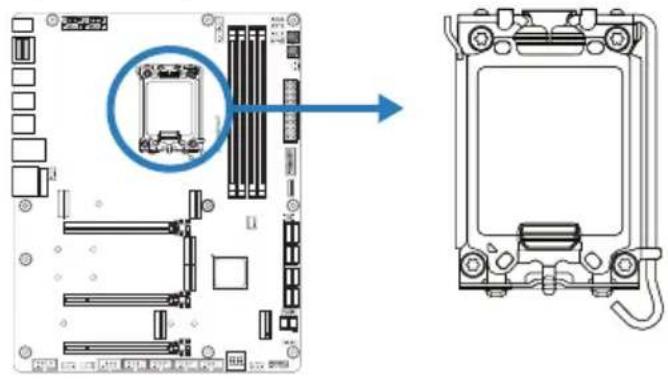

Шаг 1: Найдите сокет ЦП на материнской плате.

» Снимите штырьковый цоколь перед установкой и сохраните его для будущего использования. После снятия ЦП накройте штырьковый цоколь на пустом сокете, чтобы не повредить ножки штырьков.

» Материнская плата может быть оснащена штырьковым цоколем двух разных типов. См. следующие указания, чтобы снять штырьковый цоколь.

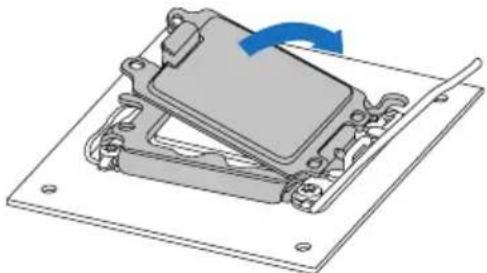

Шаг 2: Откройте рычаг независимого механизма загрузки (ILM), а затем загрузочную пластину с помощью пальца.

Шаг 3: Выровняйте и установите корпус процессора в гнездо.

Шаг 4: Закройте загрузочную пластину.

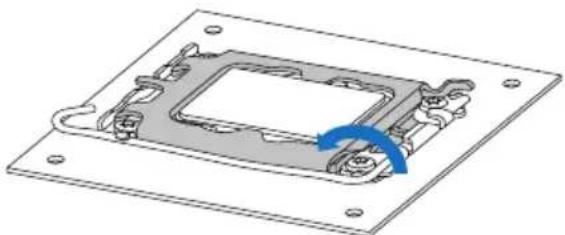

Шаг 5: Снимите и сохраните крышку.

Шаг 6: Закройте рычаг ILM и защелку.

» Убедитесь, что вы устанавливаете правильный ЦП, предназначенный для сокета LGA1700.
» ЦП помещается только при правильной ориентации. Не прикладывайте силу, вставляя ЦП в сокет, чтобы не повредить ЦП.

2.2 Установка радиатора

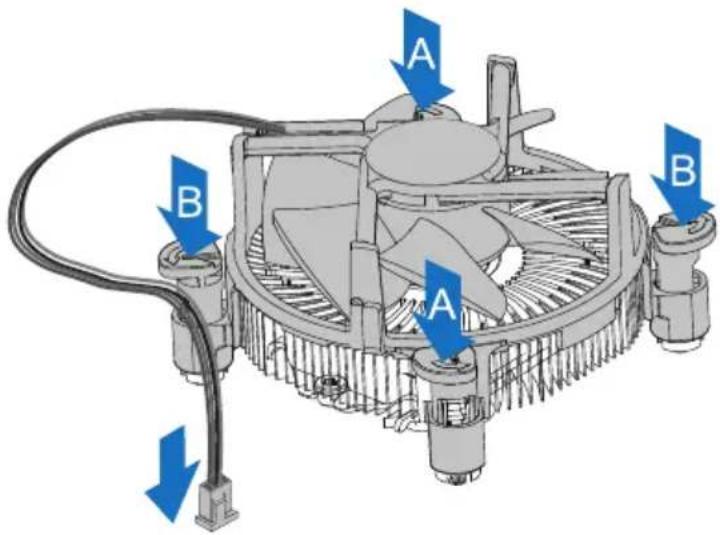

Шаг 1: Установите вентилятор ЦП в сборе поверх установленного ЦП и убедитесь, что четыре крепежных элемента совпадают с отверстиями на материнской плате. Сориентируйте вентилятор в сборе и поместите кабель вентилятора максимально близко к разъему вентилятора ЦП.

Шаг 2: Одновременно нажмите на два крепежных элемента, которые расположены по диагонали, чтобы зафиксировать вентилятор ЦП в сборе. При фиксации каждого крепежного элемента должен быть слышен щелчок.

Примечание

» При необходимости перед установкой радиатора нанесите на ЦП термоинтерфейсный материал.
» Не забудьте подключить разъем вентилятора ЦП.
» См. правильную установку в руководстве по установке соответствующего радиатора ЦП.

2.3 Подключение охлаждающих вентиляторов

Следующие штыревые соединители предназначены для охлаждающих вентиляторов, встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора.

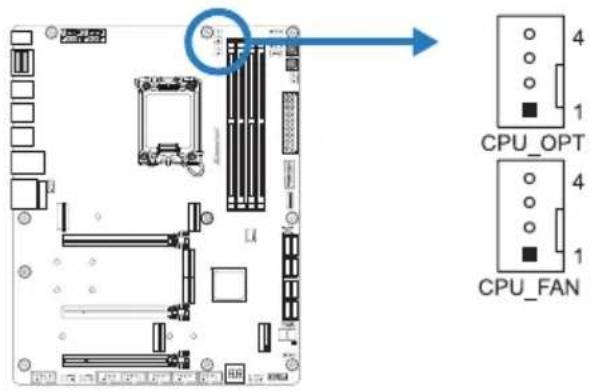

CPU_FAN/ CPU_OPT: Штыревой соединитель вентилятора ЦП

SYS_FAN1/ SYS_FAN2/ SYS_FAN3/ SYS_FAN4: Штыревой соединитель вентилятора системы

» CPU_FAN, CPU_OPT, SYS_FAN1/2/3/4 поддерживают 4-контактные и 3-контактные головные разъемы. При подключении проводов к разъемам обратите внимание, что красный провод является положительным и должен быть подключен к контакту № 2, а черный провод – это Земля и должен быть подключен к контакту № 1 (GND).
» Штыревой соединитель вентилятора ЦП (CPU_OPT): Поддержка вентилятора водяного охлаждения и вентилятора ЦП.

2.4 Установка системной памяти Модули DDR5

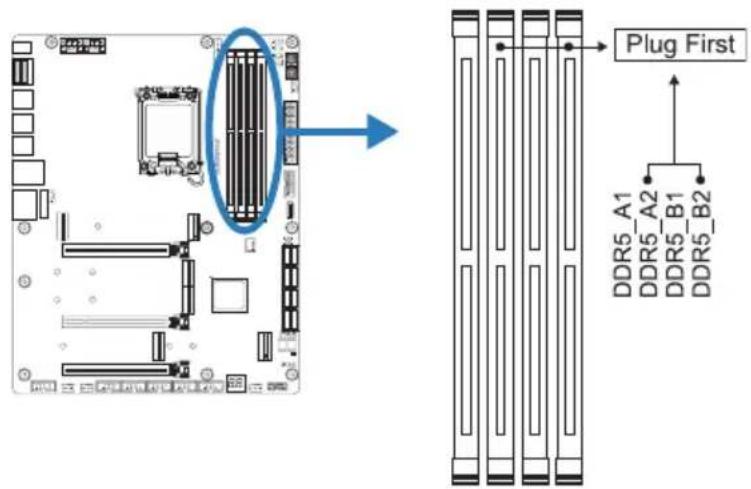

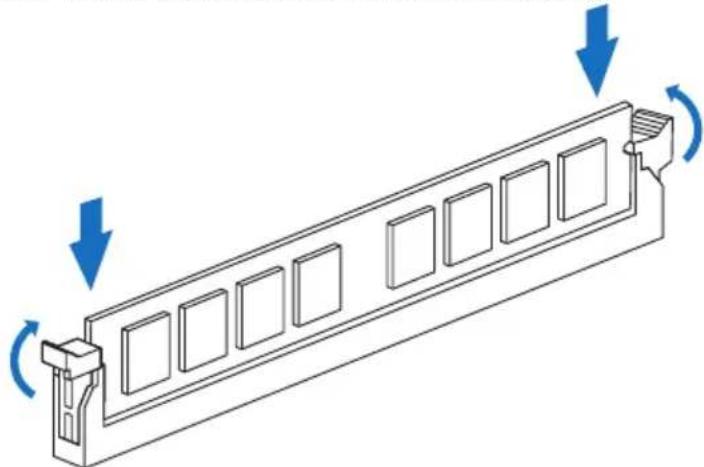

Шаг 1: Разблокируйте слот DIMM, нажав на фиксирующие зажимы наружу. Выровняйте модуль DIMM в слоте таким образом, чтобы выемка на модуле DIMM совпадала с разрывом в слоте.

Шаг 2: Вставьте DIMM вертикально плотно в слот так, чтобы фиксирующие зажимы защелкнулисыи модуль DIMM установился должным образом.

» Если модуль DIMM не вставляется плавно, не применяйте силу. Полностью вытащите его и попробуйте снова.

Емкость памяти

Расположение Модуль DDR5 Общий объем памяти
DDR5_A1 8ГБ/16ГБ/24ГБ/32ГБ/48ГБ	Максимум 192 ГБ.
DDR5_A2 8ГБ/16ГБ/24ГБ/32ГБ/48ГБ
DDR5_B1 8ГБ/16ГБ/24ГБ/32ГБ/48ГБ
DDR5_B2 8ГБ/16ГБ/24ГБ/32ГБ/48ГБ

Установка двухканальной памяти

Ознакомьтесь со следующими требованиями, чтобы активировать двухканальную функцию:

Устанавливайте модули памяти одинаковой плотности попарно, как показано в таблице.

Статус двойного DDR5	_A1 DDR5_A2	DDR5_B1 DDR5_B2
Включено ХОХО
Включено ОООО

(О память установлена, Х память не установлена.)

Примечание

» При установке более одного модуля памяти рекомендуется на этой материнской плате использовать память той же марки и емкости.

2.5 Слоты расширения

PCIEX16\_1: слот PCI-Express Gen5 x16 (x16 или x8 режиме)

• Совместимость с PCI-Express 5.0.
• Максимальная пропускная способность слота PCIe составляет 128 ГБ / с.

PCIEX16\_2: слот PCI-Express Gen5 x16 (x8 режиме)

• Совместимость с PCI-Express 5.0.
- Максимальная пропускная способность слота PCIe составляет 64 ГБ / с.

PCIEX16\_3: слотPCI-Express Gen4 x16 (x4 режиме)

• Совместимость с PCI-Express 4.0.
- Максимальная пропускная способность слота PCIe составляет 16 ГБ / с.

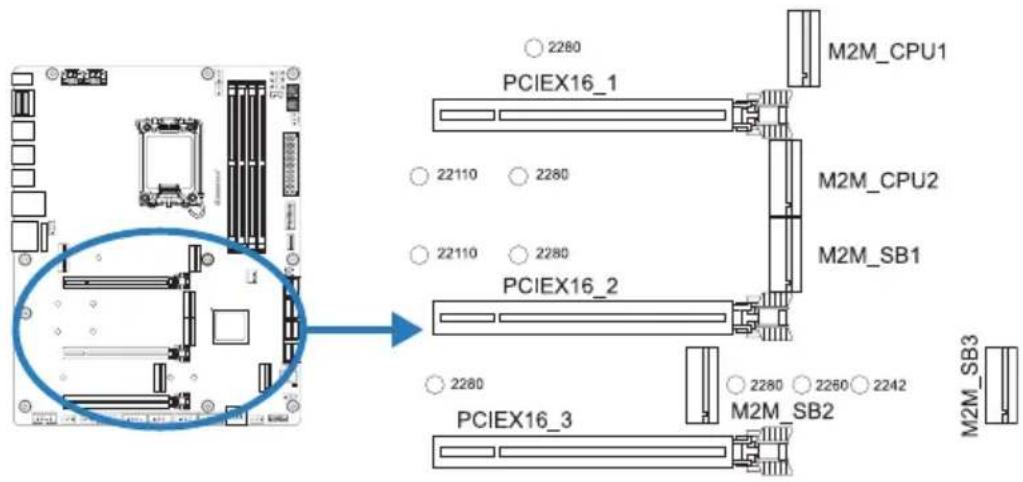

M2M\_CPU\_1: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля M.2 PCI Express до Gen5 .0x4(128 ГБ/с) – NVMe/AHCI SSD.

M2M\_CPU\_2: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280/ 22110 типа М.2.
• Поддержка модуля M.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe/AHCI SSD.

M2M\_SB1: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280/22110 типа М.2.
• Поддержка модуля M.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe/AHCI SSD.

M2M\_SB2: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля M.2 PCI Express до Gen4 .0x4(64 ГБ/с) – NVMe/AHCI SSD.

M2M\_SB3: Слот М.2 (М Key)

• Слот М.2 поддерживает модуль SSD 2242/2260/2280 типа М.2.
• Поддержка модуля PCI Express до Gen3 .0x4(32 ГБ/с) – NVMe/AHCI SSD и SATA III (6 ГБ/с).

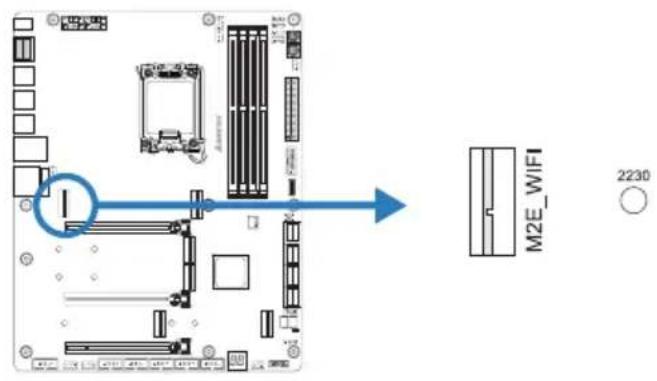

HYBRID\_WIFI6: разъем M.2 (E Key)(Wi-Fi карта M.2 (E Key) не входит в комплект поставки.)

• Поддерживает типа 2230.
• Поддерживает модуль Wi-Fi/Bluetooth и Intel® CNVi (встроенный WiFi/BT).

Примечание

» При использовании модуля SATA SSD в слоте M.2 (M2M_SB3) разъем SATA 8 будет отключен.
» При использовании модуля PCIe в слоте M.2 (M2M_CPU1) слот PCIe (PCIEx16_2) будет отключен.
» При использовании модуля PCIe в слоте M.2 (M2M_CPU1) слот PCIe (PCIEX16_1) станет x8.

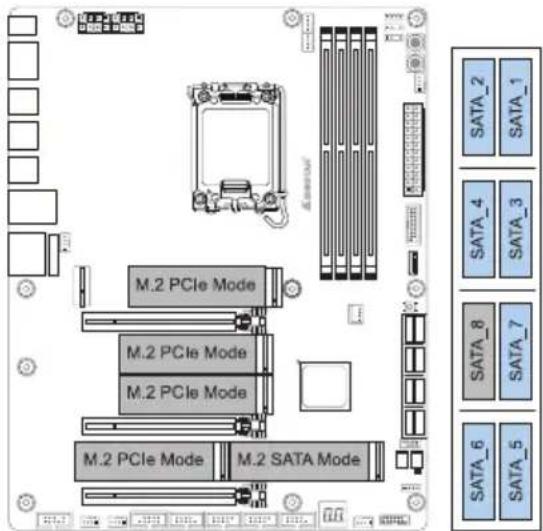

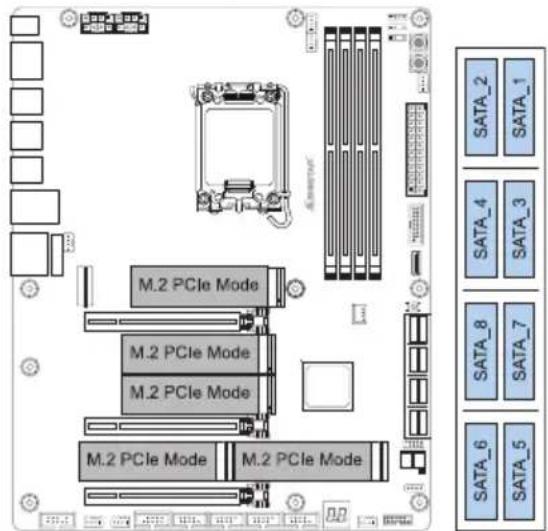

Статус совместного использования слотового модуля М.2

Когда слот М.2 установлен с интерфейсом режима PCIe или SATA SSD, состояние использования разъема SATA следующее. (О означает, что разъем SATA включен, X означает, что разъем SATA отключен.)

5x M.2 PCIe SSD Slot -- 8x SATA HDDs

1x M.2 SATA SSD Slot + 4x M.2 PCIe SSD Slot -- 7x SATA HDDs

SATA_6	SATA_8	SATA_4	SATA_2
0 0 0	0
SATA_5	SATA_7	SATA_3	SATA_1
0 0 0	0

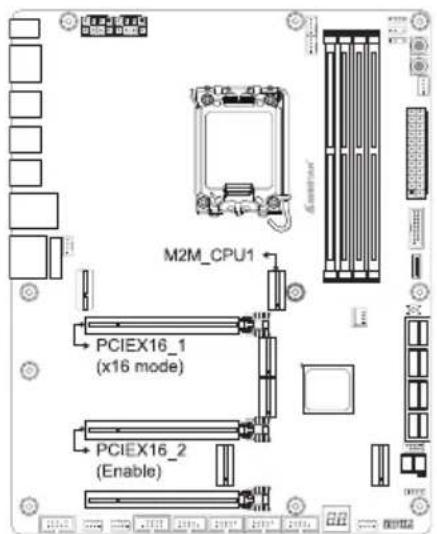

При использовании модуля PCIe в слоте M.2 (M2M_CPU1) слот PCIe (PCIEx16_2) будет отключен, а слот PCIe (PCIEX16_1) станет x8. (√ означает, что разъем M2M_CPU1 используется, – означает, что разъем M2M_CPU1 пуст.)

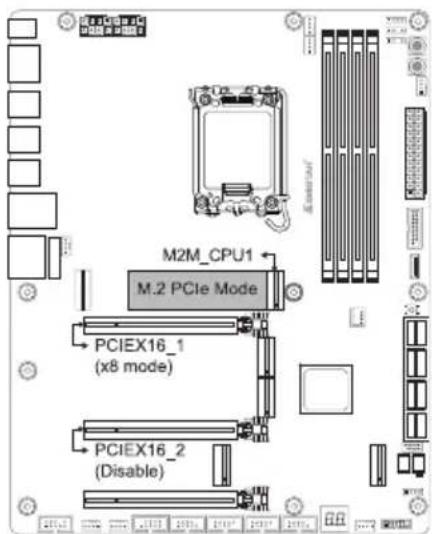

M2M_CPU1 PCIEX16_1 PCIEX16_2
√ x8 mode Disable
-	x16 mode Enable

Установка карты расширения

Вы можете установить карту расширения, выполнив следующие действия:

• Прочтите инструкцию к соответствующей карте расширения, прежде чем устанавливать эту карту в компьютер.
• Снимите крышку шасси компьютера, винты и кронштейн слота с компьютера.
• Поместите карту в слот расширения и нажмите на карту, пока она полностью не установится в слот.
• Закрепите металлический кронштейн карты на задней панели шасси винтом. (Этот шаг предназначен только для установки карты VGA.)
• Установите на место крышку шасси компьютера.
• Включите компьютер, при необходимости измените настройки BIOS для платы расширения.
• Установите соответствующий драйвер для карты расширения.

Примечание

» Обратите внимание, что при необходимости установить или удалить винт вам понадобится отвертка типа М.2 Не рекомендуется использовать отвертку, не отвечающую техническим требованиям, в противном случае можно повредить винт.

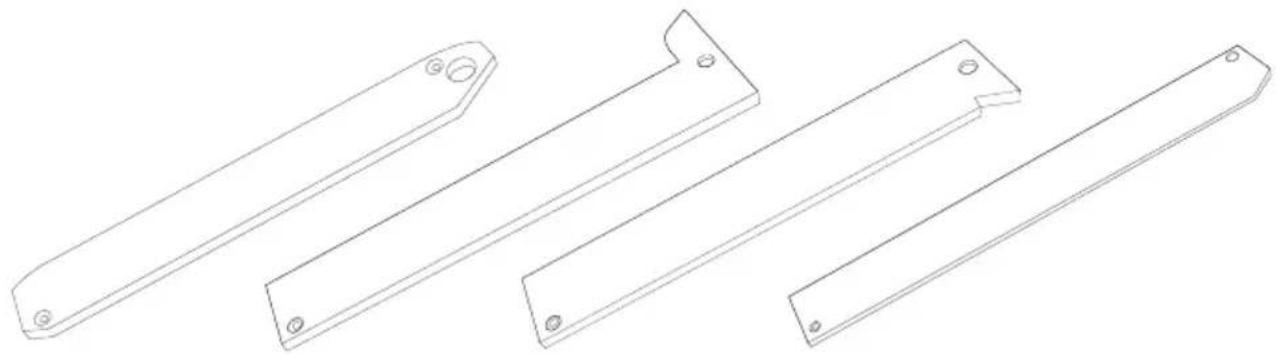

Установка радиатора М.2 COOLING

Этапы снятия радиатора М.2 COOLING:

Шаг 1: Перед тем как вставить карту M.2 SSD, ослабьте винты на краю радиатора и снимите радиатор.

Шаг 2: Вставьте карту М.2 SSD в слот М.2 и прикрутите ее к материнской плате.

Шаг 3: После установки карты M.2 SSD поместите радиатор M.2 COOLING над слотом M.2 и затяните винты, чтобы закрепить радиатор на материнской плате.

Note

» Следуйте инструкциям по установке радиатора M.2 COOLING и снимите радиатор M.2 COOLING, чтобы установить карту M.2 SSD на материнскую плату.

2.6 Настройка переключателя

BIOS\_SW1: двойной переключатель BIOS

Двойной переключатель BIOS позволяет выбрать одно из ПЗУ BIOS (ROM1/ROM2) для загрузки.

Включена основная BIOS (ROM1)

Загорается светодиодный индикатор (ROM1_LED), и включается основная BIOS

Включена резервная BIOS (ROM2)

Загорается светодиодный индикатор (ROM2_LED), и включается резервная BIOS.

Note

» Не используйте этот переключатель, когда включено питание системы.
» Перед перепрограммированием ПЗУ BIOS убедитесь, что этот переключатель установлен в положение ПЗУ BIOS, которое вы хотите обновить.

2.7 Штыревые соединители и разъемы

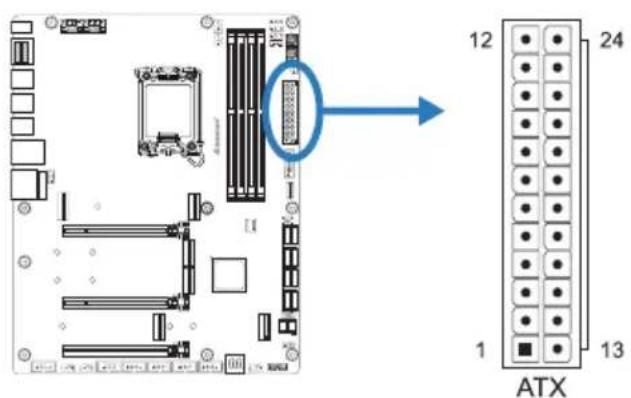

ATX: разъем источника питания ATX

Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24-контактный источник питания АТХ. Перед подключением разъема убедитесь в правильной ориентации.

Pin	Assignment Pin	Assignment
13	+3.3V 1 +3.3V
14	-12V 2 +3.3V
15	Ground 3 Ground
16	PS_ON 4+5V
17	Ground 5 Ground
18	Ground 6 +5V
19	Ground 7Ground
20	NC 8PW_OK
21	+5V 9Standby Voltage	-5V
22	+5V 10 +12V
23	+5V 11 +12V
24	Ground 12 +3.3V

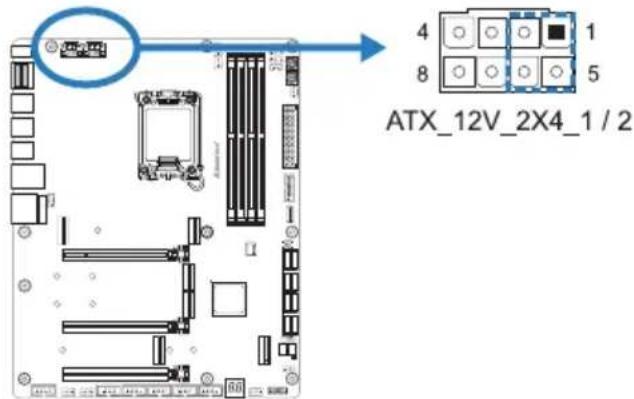

ATX\_12V\_2X4\_1/ ATX\_12V\_2X4\_2: разъем источника питания ATX

Разъем обеспечивает +12 В в цепи питания ЦП. Если разъем питания процессора 4-контактный, воспользуйтесь следующими способами установки:

1. Если блок питания имеет два 8-контактных разъема питания процессора: установите ATX_12V_2X4_1 и ATX_12V_2X4_2.
2. Если в блоке питания есть только один 8-контактный разъем питания ЦП: установите его в ATX_12V_2X4_1 или ATX_12V_2X4_2.
3. Если в блоке питания имеется только 4-контактный разъем питания процессора: установите его на контакты 1-2-5-6 ATX_12V_2X4_1 или 1-2-5-6 контактов ATX_12V_2X4_2.

» Перед включением системы убедитесь, что вставлены оба разъема ATX, ATX_12V_2X4_1 и ATX_12V_2X4_2.
» Недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств. При настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью.

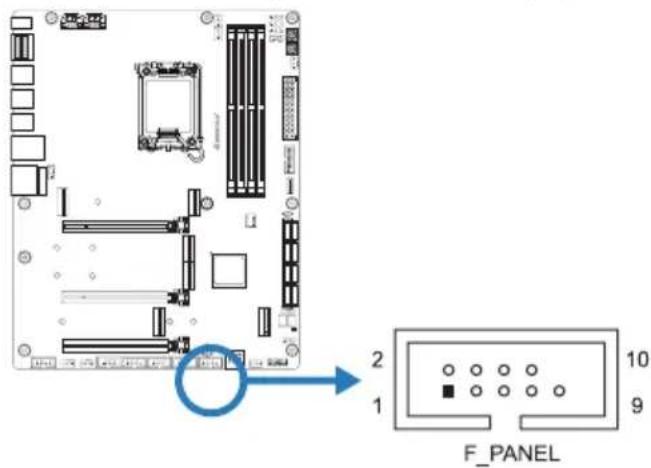

F\_PANEL: штыревой соединитель передней панели

Этот разъем включает в себя соединения включения питания, сброса, светодиода жесткого диска и светодиода питания. Он позволяет пользователю подключать функции переключателя передней панели корпуса ПК.

Pin	Assignment Function	Function Pin	Assignment Function
1 HDD	LED(+)	HDD	2 Power LED (+)	Power LED
3 HDD	LED(-) 4Pow	EDED (-)
5 Ground		Reset	6 Power Button	Power-On Button
7Reset Control 8G		Button
9NC NC 10 NA NA

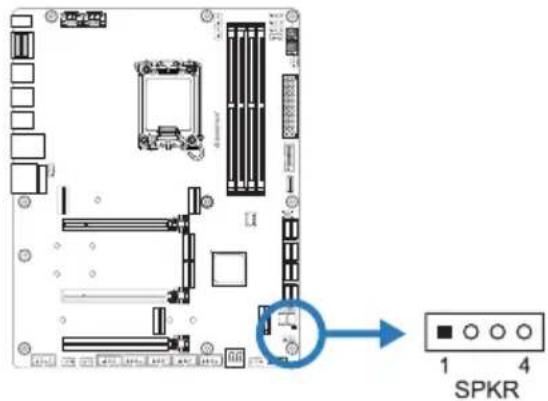

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

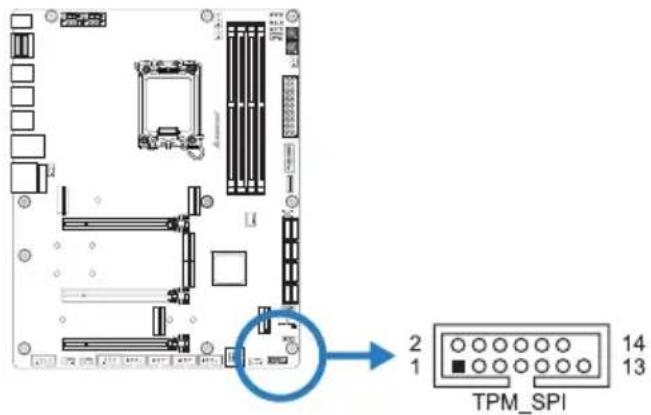

TPM\_SPI: штыревой соединитель доверенного платформенного модуля

Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие информацию.

Pin	Assignment	Pin	Assignment
1	+3.3V 2 SPI_PIRQ
3	TPM_RST#	4	TPM_CS
5	N/A	6	N/A
7	+3.3V 8 GND
9	N/A	10	SPI_CLK
11	SPI_MISO 12 SPI_MOSI
13	N/A 14 KEY

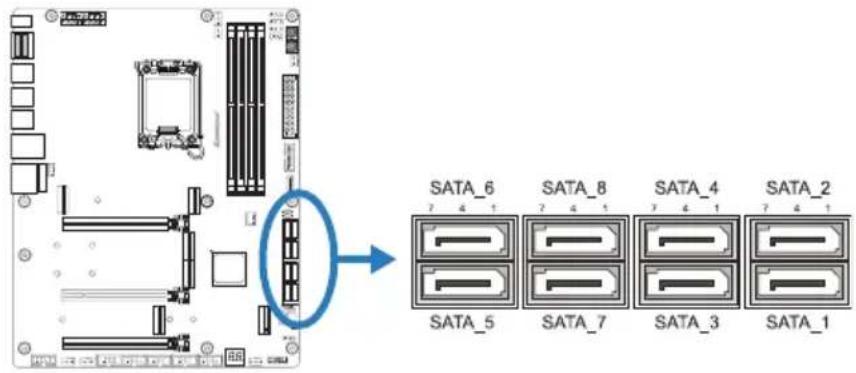

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4/ SATA\_5/ SATA\_6/ SATA\_7/ SATA\_8: разъемыSerial ATA 6,0 Гбит/с

Эти разъемы подключаются к жестким дискам SATA через кабели SATA.

» Когда слот M.2(M2M_SB3) занят режимом SATA, разъем SATA_8 будет отключен.

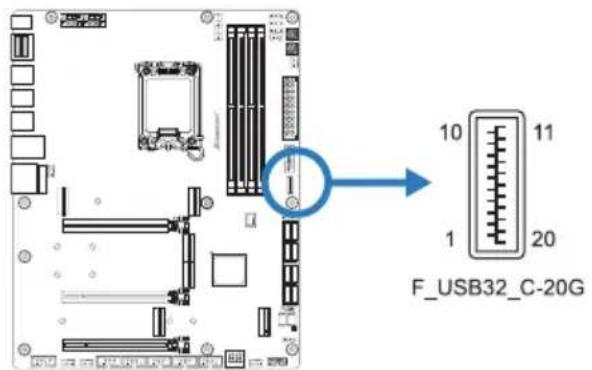

F\_USB32\_C-20G: штыревой соединитель для портов USB 3.2 (Gen2x2) на передней панели

Этот Кабели USB Type-C штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin A	Assignment Pin	Assignment
1 VBUS 11 VBUS
2 SSTX1+ 12 SSTX2+
3 SSTX1- 13 SSTX2-
4Ground 14 Ground
5 SSRX1+ 15 SSRX2+
6 SSRX1- 16 SSRX2-
7VBUS 17 Ground
8CC1	18 D-
9SBU1	19 D+
10	SBU2	20 CC2

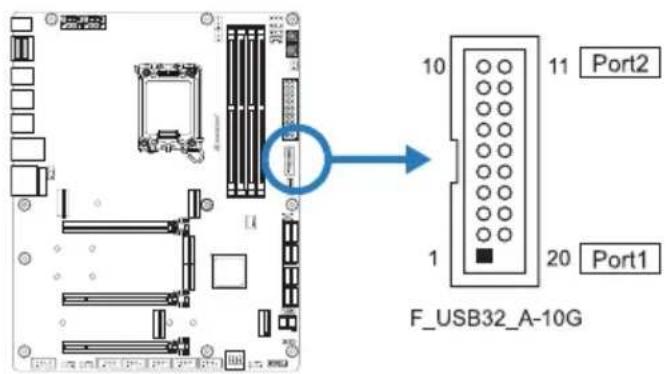

F\_USB32\_A-10G: штыревой соединитель для портов USB 3.2 (Gen2) на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin	Assignment Pin	Assignment
1 VBUS0 11 D2+
2 SSRX1-	12 D2-
3 SSRX1+ 13 Ground
4Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7Ground 17 SSRX2+
8D1-	18 SSRX2-
9D1+	19 VBUS1
10 ID	20 Key

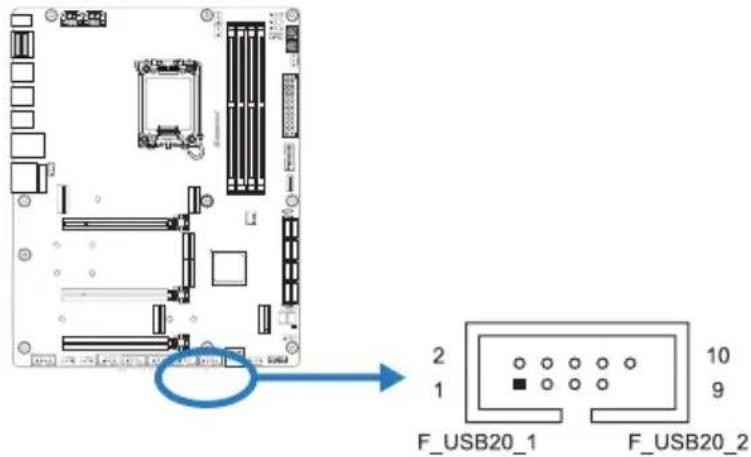

F\_USB20\_1/ F\_USB20\_2: штыревой соединитель для портов USB 2.0 на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin Assignment

1 +5V (fused)

2 +5V (fused)

3 USB-

4USB-

5 USB+

6 USB+

7Ground

8Ground

9Key

10 NC

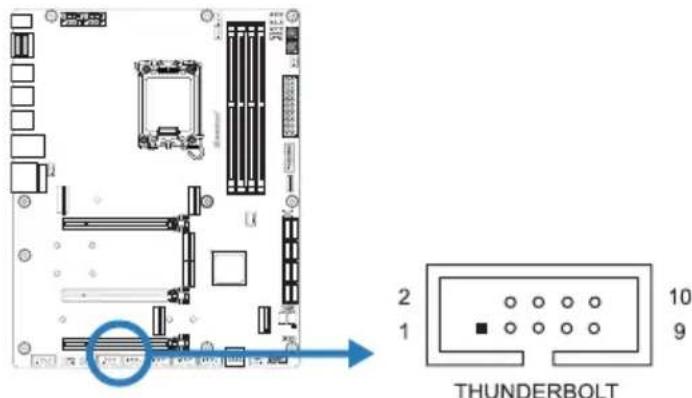

THUNDERBOLT: штыревой соединитель Thunderbolt

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты Thunderbolt на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

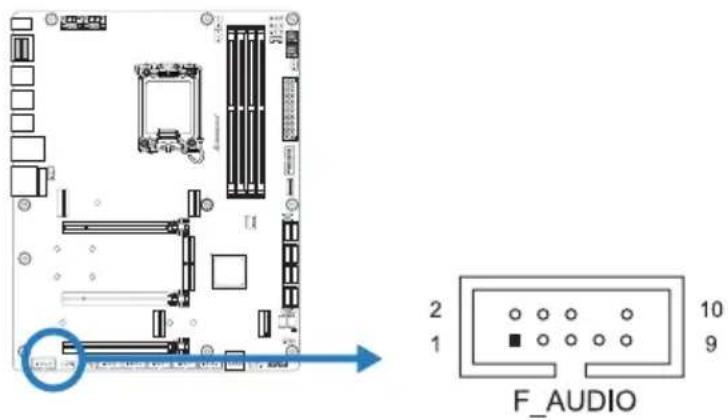

F\_AUDIO1: штыревой соединитель аудио передней панели

Этот разъем позволяет пользователю подключить аудиовход/выход на передней панели, который поддерживает HD.

HD Audio

Pin Назначение

1 Mic Left in

2 Ground

3 Mic Right in

4GP O

5 Right line in

6 Jack Sense

7Front Sense

8Key

9Left line in

10 Jack Sense

Примечание

» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Рекомендуется подключить аудиомодуль высокой четкости на передней панели к этому разъему, чтобы воспользоваться возможностями аудио высокой четкости материнской платы.

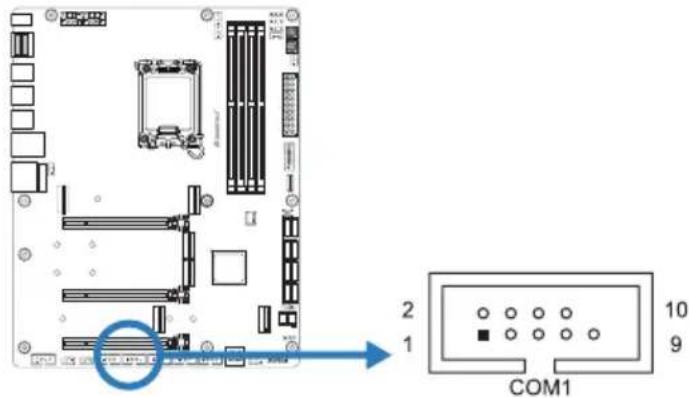

COM: разъем последовательного порта

На материнской плате имеется штыревой соединитель последовательного порта для подключения порта RS-232.

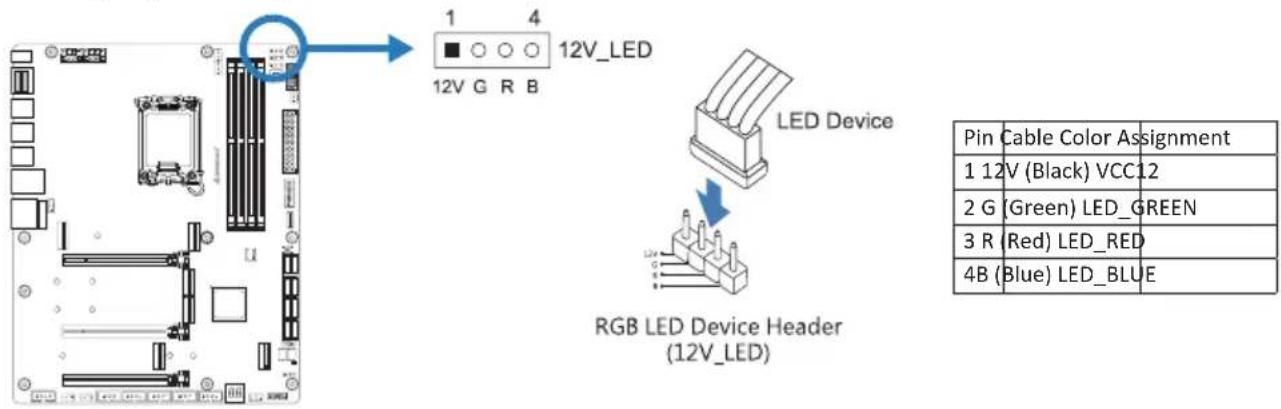

12V\_LED: Штыревой соединитель светодиодного устройства RГБ

Этот штыревой соединитель обеспечивает питание 12 В и контакты управления RГБ для светодиодного устройства RГБ.

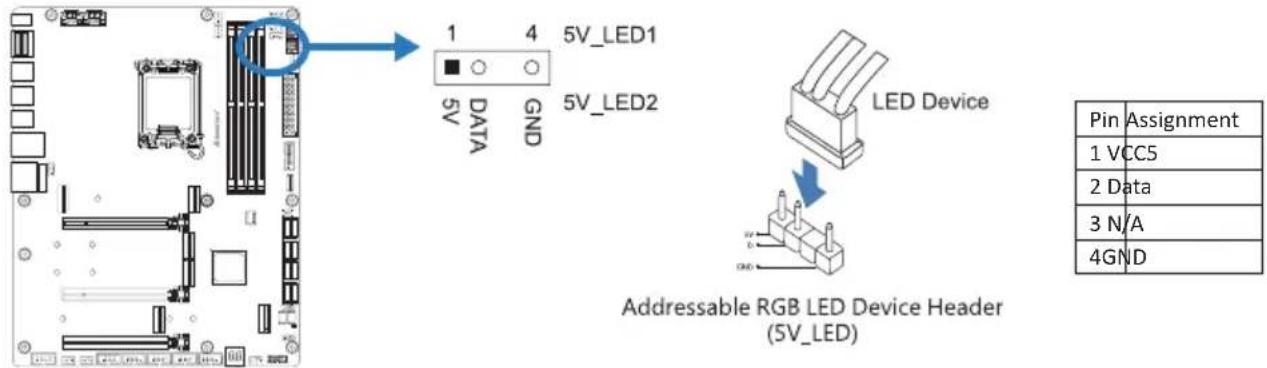

5V\_LED1/ 5V\_LED2: штыревой соединитель адресуемого светодиодного устройства RГБ

Этот штыревой соединитель обеспечивает питание 5 В и контакты управления данными для светодиодного устройства ARGБ.

Примечание

» Убедитесь, что к вашему светодиодному устройству подключен правильный контакт, неправильное подключение может повредить светодиодное устройство или материнскую плату.
» Разъем 12V_LED поддерживает до 5050 светодиодных лент RГБ с максимальной номинальной мощностью 3 А (12 В).
» Разъем 5V_LED поддерживает до 300 индивидуально адресуемых светодиодных лент RГБ WS2818B с максимальной номинальной мощностью 3 А (5 В).
» Для управления светодиодами используйте программное обеспечение Vivid LED DJ. См. подробную информацию о настройке программного обеспечения в главе 3.3.

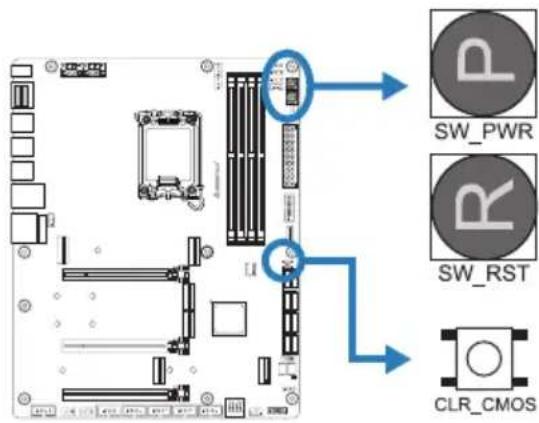

2.8 Кнопки, индикаторы, светодиоды Сенсорные кнопки

Коснитесь этой кнопки, чтобы включить/выключить систему.

SW\_RST (C6poc):

Коснитесь этой кнопки, чтобы перезагрузить систему.

CLR\_CMOS (Очистить CMOS):

Нажмите кнопку 1 \~ 2 секунды, чтобы загрузить настройки BIOS по умолчанию.

Индикатор POST-кода BIOS:

индикатор показывает POST-код при загрузке. См. все POST-коды BIOS в главе 4.3.

Светодиоды

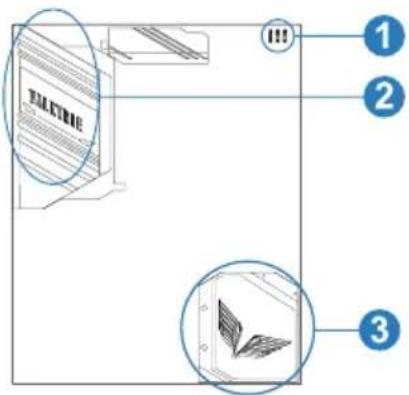

Нижеуказанные светодиоды управляются программой AURORA. См. более подробную информацию о настройке программного обеспечения в главе 3.3.

1. Штыревой соединитель светодиода RГБ (5 В/12 В)
2. Светодиод ARMOR GEAR
3. Светодиоды южного моста

Глава 3: UEFI BIOS и программное обеспечение

3.1 Настройка UEFI BIOS

- Программа настройки BIOS может использоваться для просмотра и изменения настроек BIOS для компьютера. Доступ к программе настройки BIOS можно получить, нажав клавишу после начала тестирования памяти POST (сокр. англ. Power-On Self-Test, самотестирование при включении питания) и до начала загрузки операционной системы.

- Дополнительную информацию о настройке UEFI BIOS см. в руководстве по UEFI BIOS

3.2 Обновление BIOS

BIOS можно обновить с помощью одной из следующих утилит:

- BIOSTAR BIO-Flasher: С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске) или компакт-диске.

- Утилита BIOSTAR BIOS Update: Она обеспечивает автоматическое обновление в среде Windows. С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске), компакт-диске или из местоположения файла в Интернете.

3.3 Обновление BIOS материнской платы

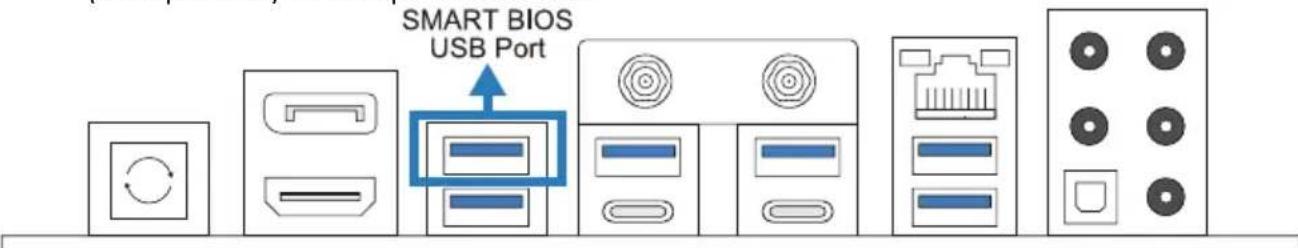

- Загрузите новое обновление BIOS на USB-накопитель, измените имя файла на: CREATIVE.ROM (точно введите каждую букву). Например: XXXXXXXX.BST в CREATIVE. ROM.

- Подключите питание к разъему ATX 24PIN на материнской плате, включите питание переменного тока (включите только блок питания, включение питания не требуется)

- Вставьте USB-накопитель с именем файла: CREATIVE.ROM в программатор (аппаратный) USB-порт SMART BIOS

- Нажмите кнопку обновления BIOS на 3-5 секунд, светодиод начнет мигать, когда светодиод погаснет, запись будет завершена.

BIOSTAR BIO-Flasher

Примечание

» Эта утилита позволяет использовать только устройства хранения с форматом FAT32/16 и одним разделом.
» Выключение или сброс системы во время обновления BIOS приведет к сбою загрузки системы.

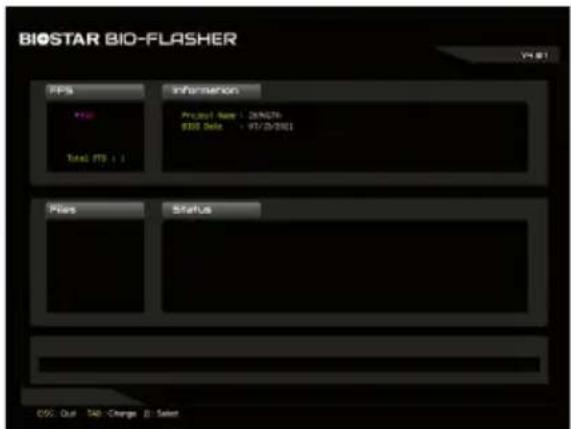

Обновление BIOS с помощью BIOSTAR BIOS Flasher

1. Перейдите на веб-сайт, чтобы загрузить новейший файл BIOS для материнской платы.
2. Затем скопируйте и сохраните файл BIOS на флэш-накопитель USB (поддерживается толькоформат FAT/FAT32).
3. Вставьте USB-накопитель, содержащий файл BIOS, в USB-порт.

4. Включите или перезагрузите компьютер, а затем нажмите во время процесса POST.

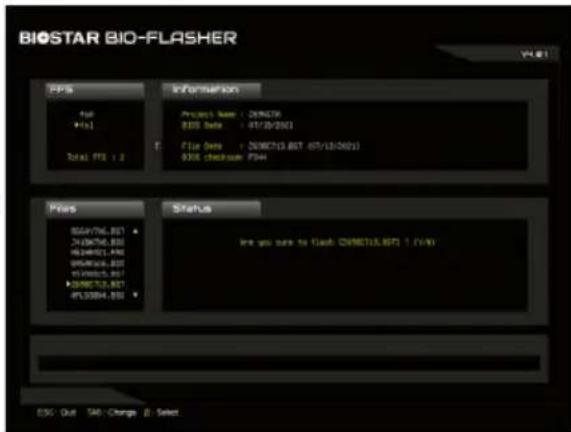

5. После входа в экран POST появляется утилита BIOS-FLASHER. Выберите для поиска файла BIOS.

1. Выберите соответствующий файл BIOS, и появится сообщение с вопросом, действительно ли вы хотите перепрограммировать файл BIOS. Нажмите «Да», чтобы начать обновление BIOS.

1. После завершения перепрограммирования BIOS появляется диалоговое окно с просьбой перезапустить систему. Нажмите кнопку <У>, чтобы перезапустить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

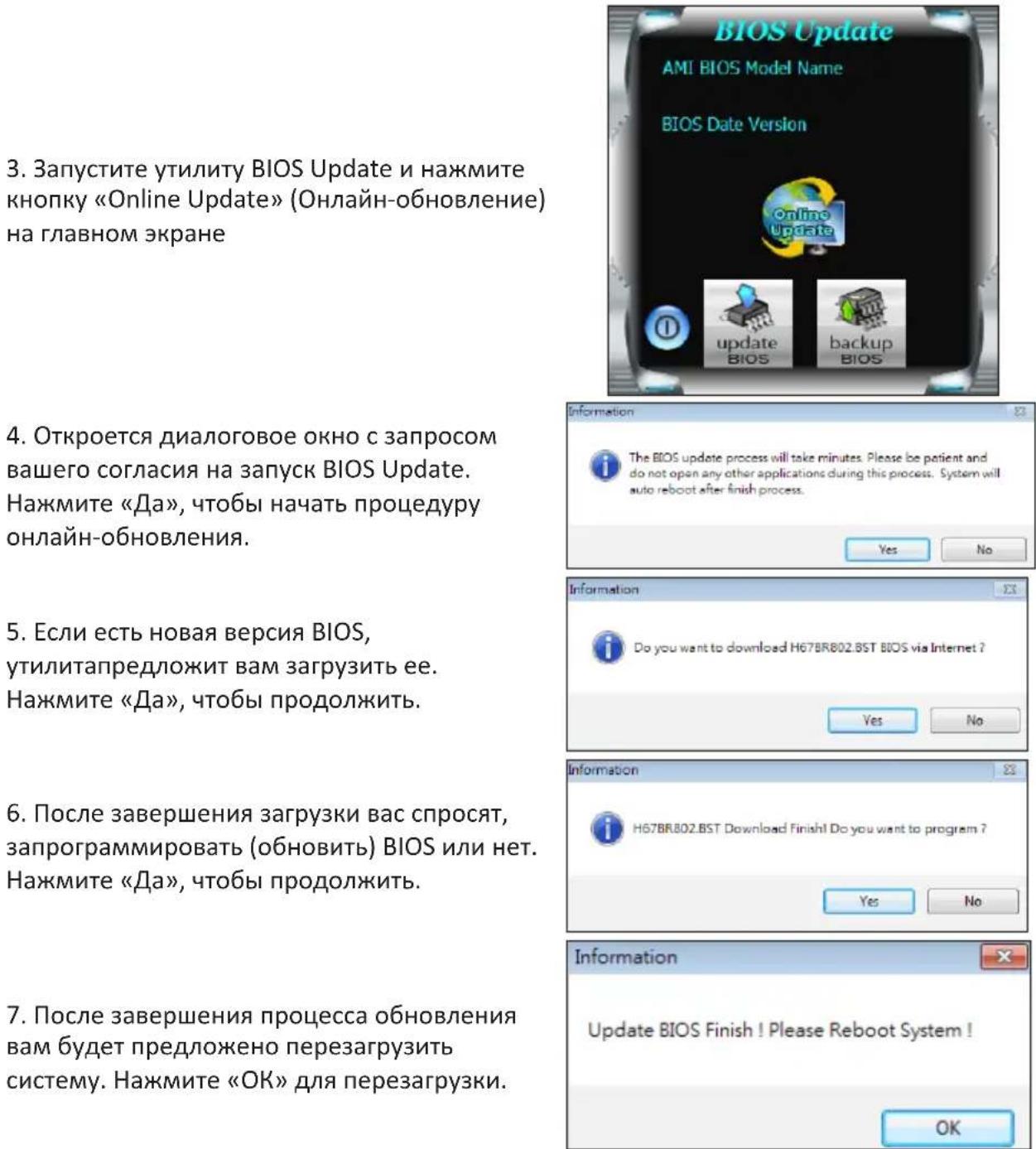

Утилита BIOS Update (через Интернет)

1. Установите утилиту BIOS Update с DVD-диска.

2. Перед использованием этой функции убедитесь, что система подключена к Интернету.

3. Запустите утилиту BIOS Update и нажмите кнопку «Online Update» (Онлайн-обновление) на главном экране

4. Откроется диалоговое окно с запросом вашего согласия на запуск BIOS Update. Нажмите «Да», чтобы начать процедуру онлайн-обновления.

5. Если есть новая версия BIOS, утилитапредложит вам загрузить ее. Нажмите «Да», чтобы продолжить.

6. После завершения загрузки вас спросят, запрограммировать (обновить) BIOS или нет. Нажмите «Да», чтобы продолжить.

7. После завершения процесса обновления вам будет предложено перезагрузить систему. Нажмите «ОК» для перезагрузки.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения) и (Сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через файл BIOS)

1. Установите утилиту BIOS Update с DVD-диска.

2. Загрузите правильную BIOS с веб-сайта http://www.biostar.com.tw/

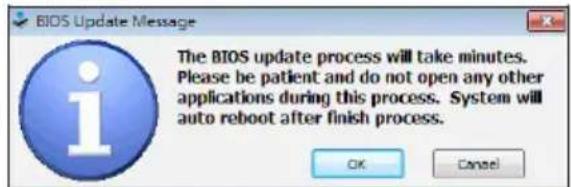

3. Запустите утилиту BIOS Update и нажмитекнопку «Update BIOS» (Обновить BIOS) на главном экране.

4. Появится предупреждающее сообщение с запросом вашего согласия на запуск BIOS Update. Нажмите «ОК», чтобы начать процедуру обновления.

5. Выберите местоположение вашего файла BIOS в системе. Выберите нужный файл BIOS и нажмите «Open» (Открыть). Это займет несколько минут, проявите терпение.

6. После завершения процесса BIOS Update нажмите «ОК», чтобы перезагрузить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти в настройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

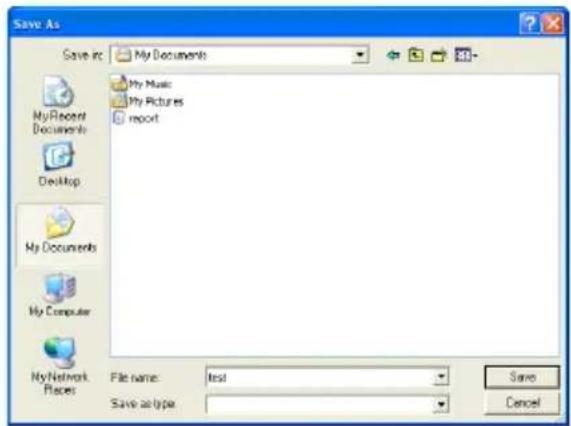

Резервное копирование BIOS

Нажмите кнопку «Backup BIOS» (Резервное копирование BIOS) на главном экранедля резервного копирования BIOS и выберите нужноеместоположение для файла резервной копии BIOS в системеи нажмите «Save» (Сохранить).

3.3 Программное обеспечение

Установка программного обеспечения

1. Вставьте установочный DVD-диск в оптический привод. Появится программа установки драйвера, если включена функция автозапуска.
2. Выберите установку программного обеспечения, а затем щелкните название соответствующего программного обеспечения.
3. Следуйте инструкциям на экране, чтобы завершить установку.

Запуск программного обеспечения

После завершения процесса установки вы увидите значок программного обеспечения на рабочем столе. Дважды щелкните значок, чтобы запустить его.

Примечание

» Все сведения и содержимое, относящиеся к следующему программному обеспечению, могут быть изменены без предварительного уведомления. Для повышения производительности программное обеспечение постоянно обновляется.
» Информация и изображения, описанные далее, предназначены только для справки. Фактическая информация и настройки на плате могут немного отличаться от приведенных в настоящем руководстве.

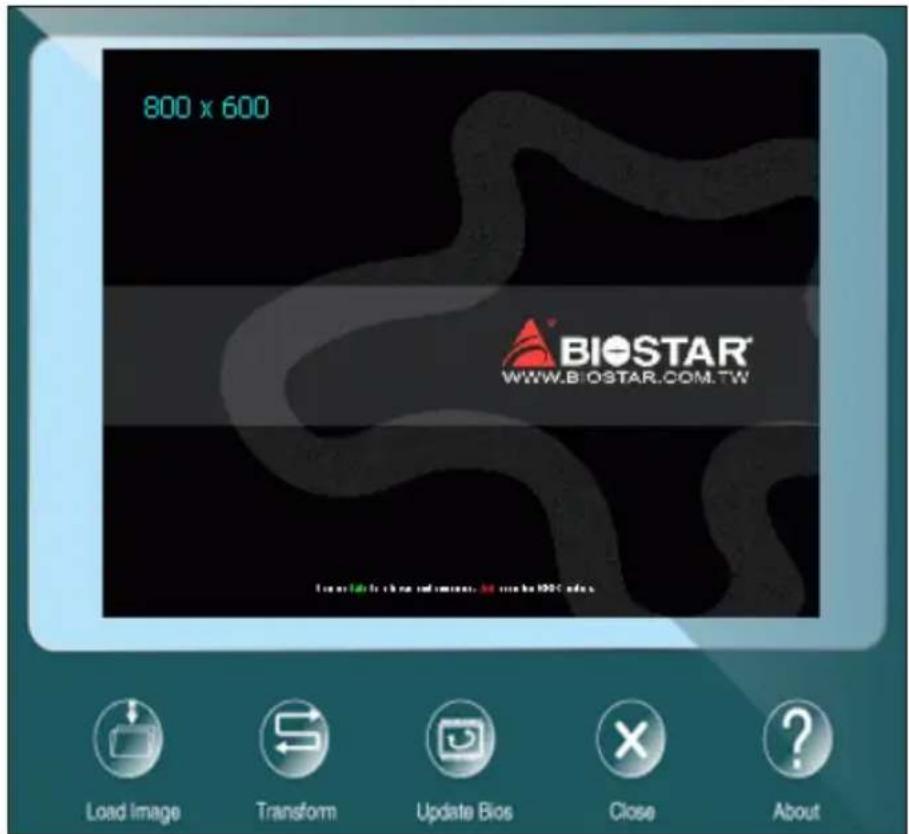

Утилита BIOScreen

Эта утилита позволяет легко персонализировать загрузочный логотип. Вы можете выбрать ВМР в качестве загрузочногологотипа, чтобы индивидуализировать свой компьютер.

Выполните следующие пошаговые инструкции, чтобы обновить загрузочный логотип:

• Загрузите изображение: Выберите изображение в качестве загрузочного логотипа.
• Преобразуйте: Преобразуйте изображение для BIOS и посмотрите результат.
• Обновите BIOS: Запишите изображение в память BIOS, чтобы завершить обновление.

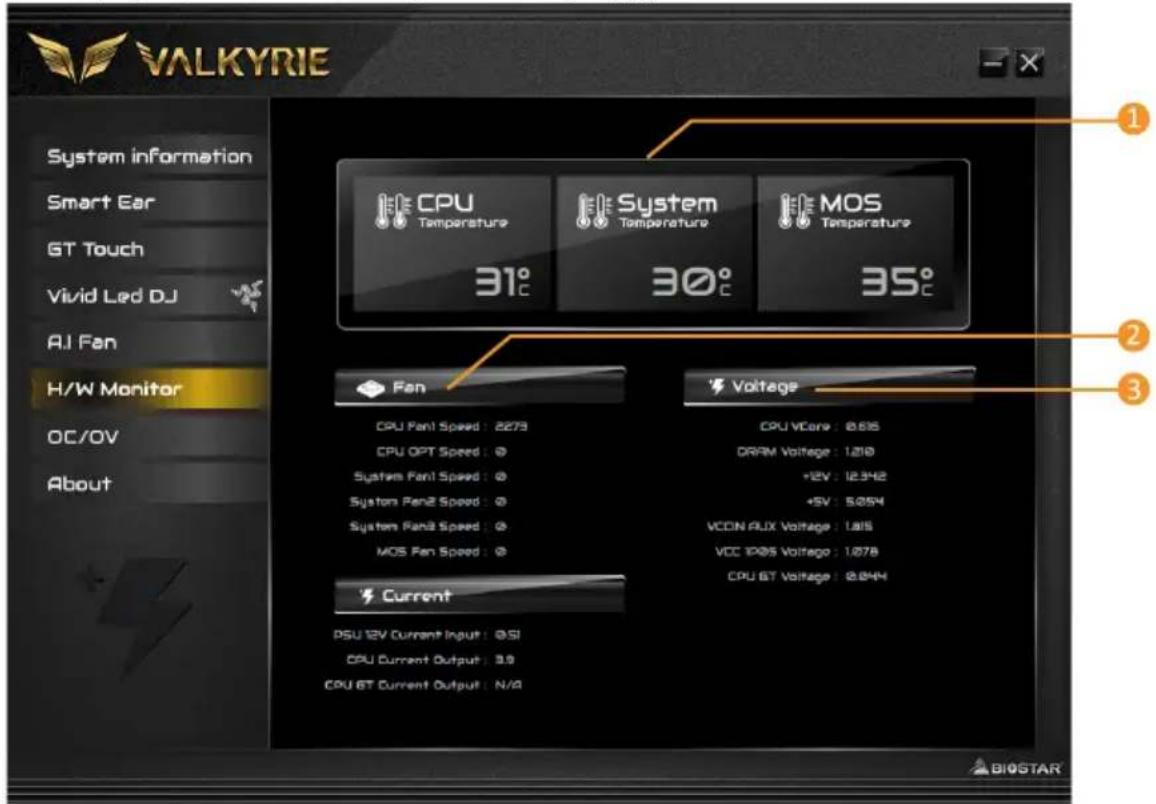

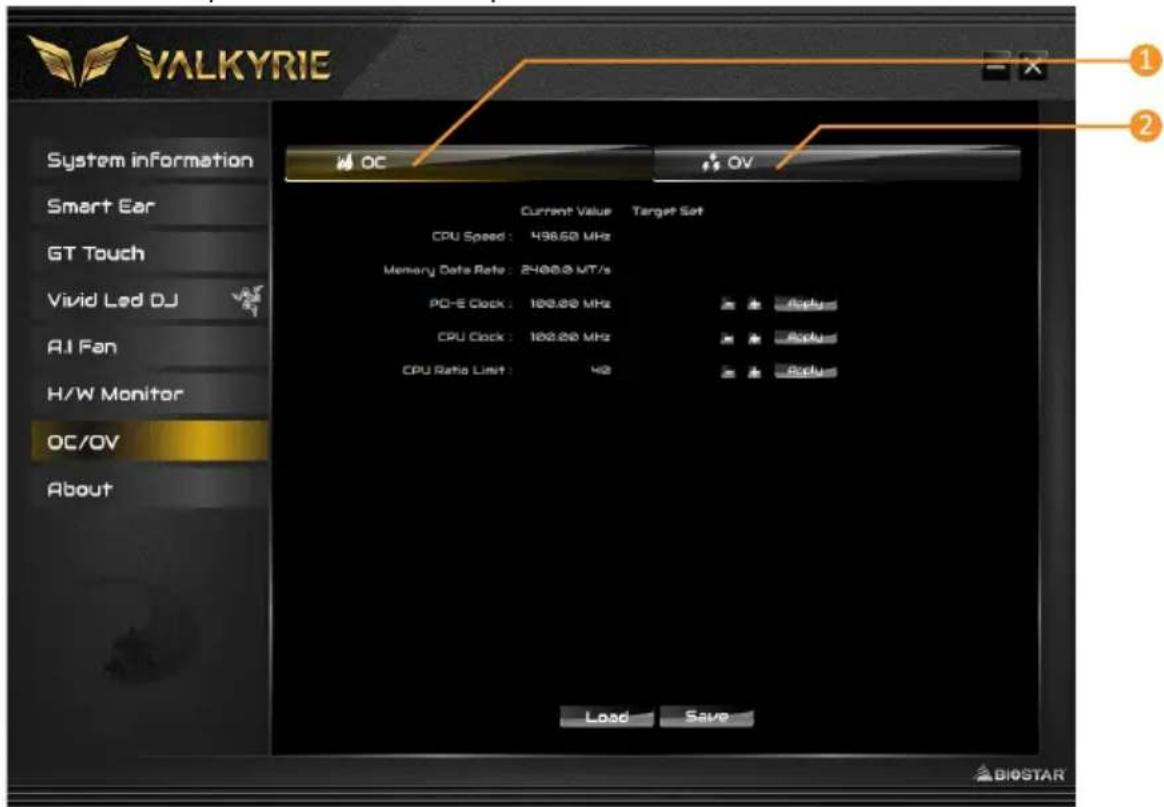

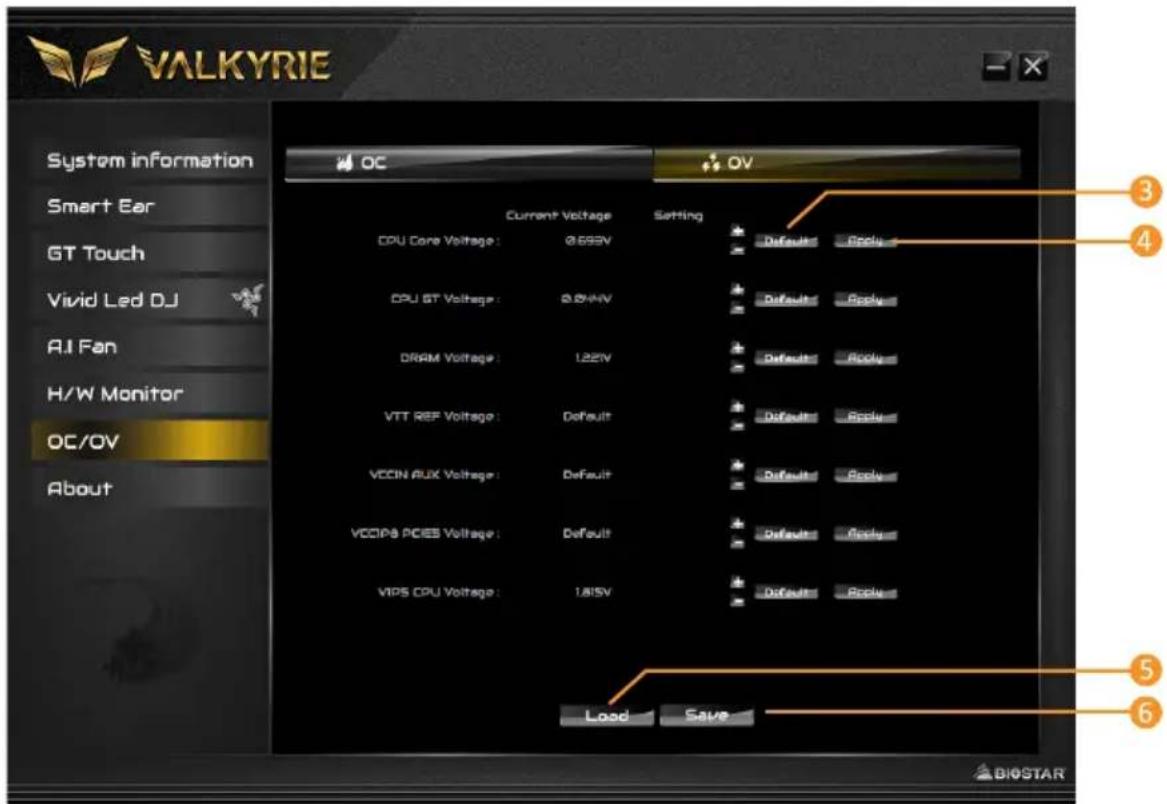

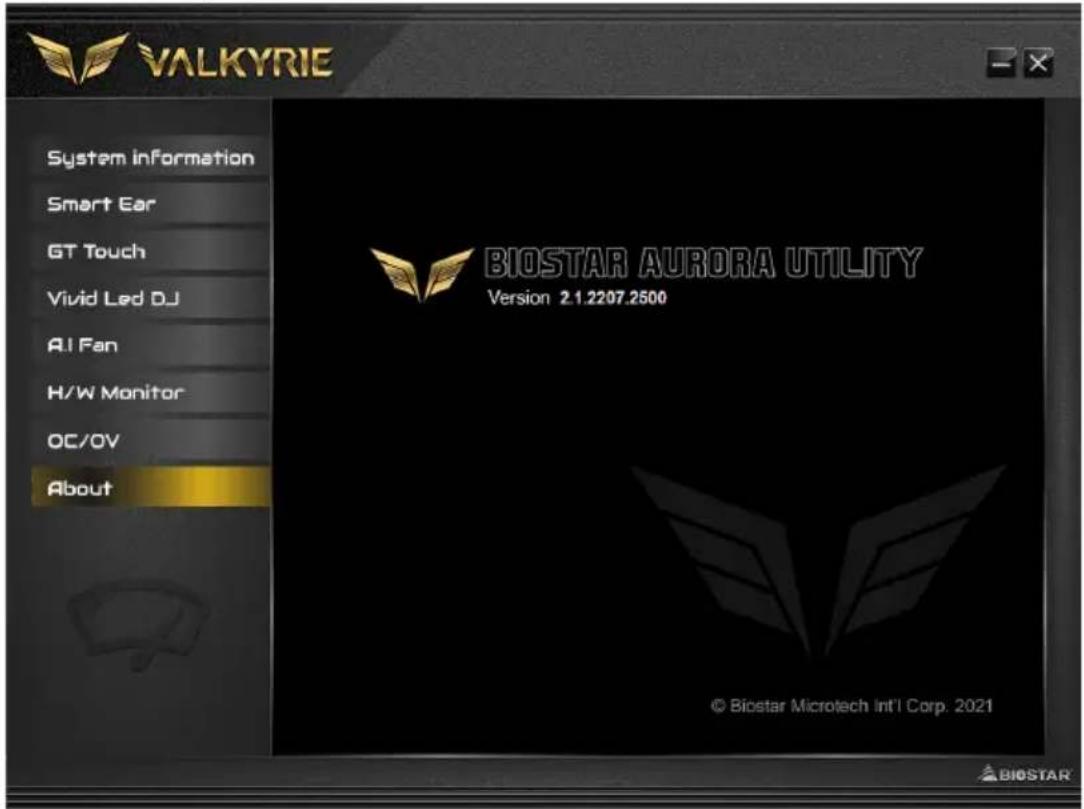

VALKYRIE AURORA – это простая в использовании программа, которая объединяет несколько утилит BIOSTAR и позволяет

пользователям одновременно и легко настраивать эти утилиты.

Примечание

» Содержание меню VALKYRIE AURORA будет немного отличаться в зависимости от материнских плат компьютеров пользователей.
» После установки или удаления программного обеспечения перезапустите компьютер.

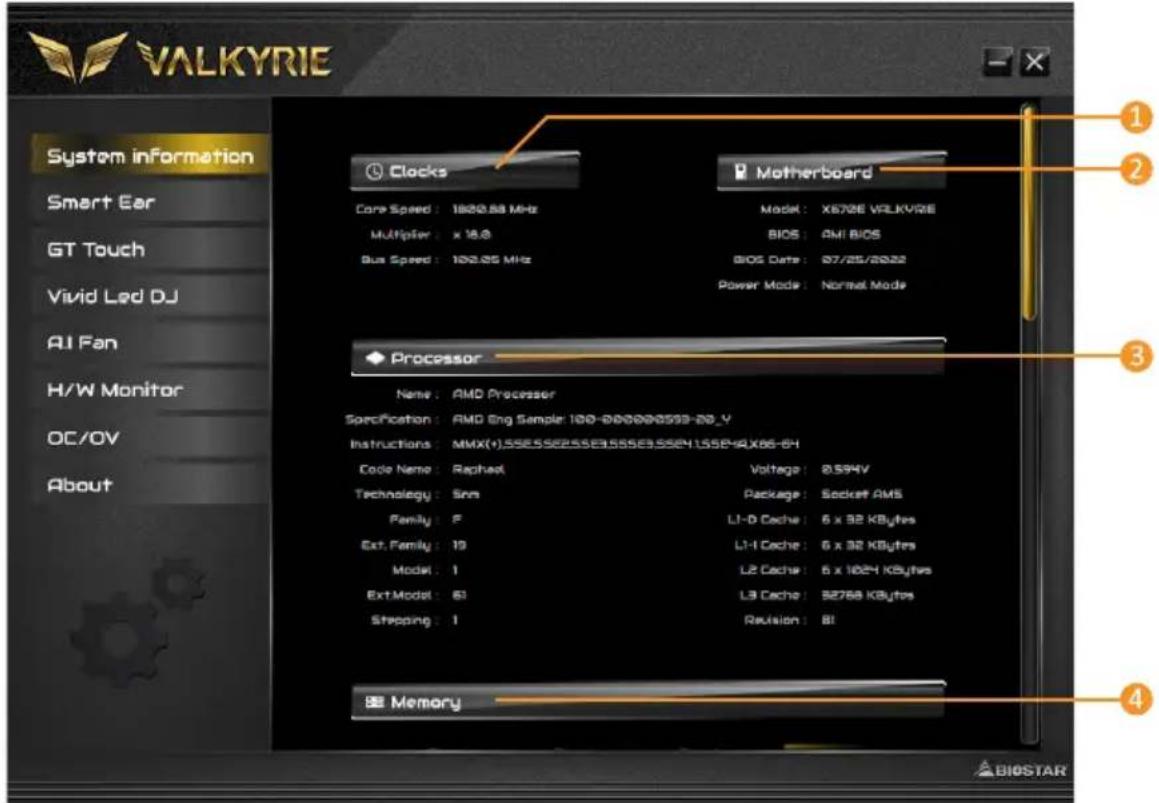

Информация о системе

На вкладке Информация о системе представлена общая информация о системе.

1. Clocks (Часы): показывает частоту ядра, множитель и частоту шины.
2. Motherboard (Материнская плата): показывает информацию о материнской плате.
3. Processor (Процессор): показывает информацию о ЦП.
4. Memory (Память): показывает информацию о памяти.

» Нажмите кнопки разных слотов памяти, чтобы получить информацию о памяти.

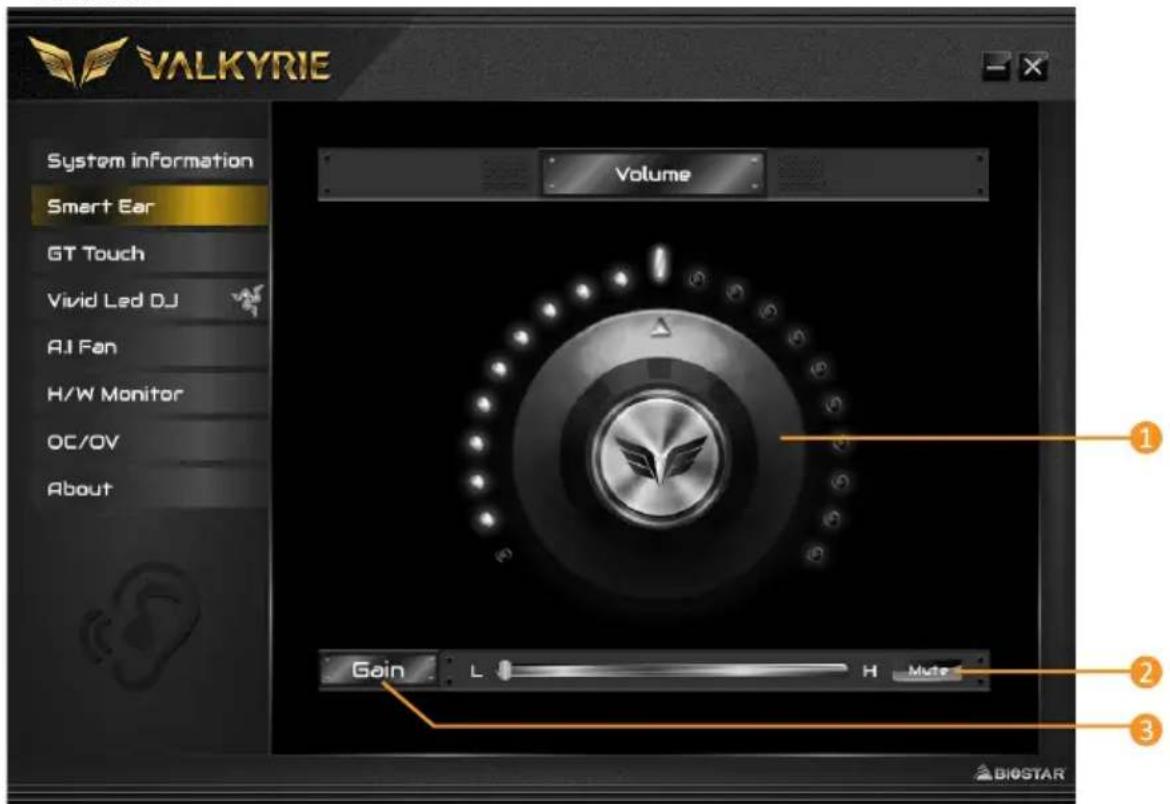

SmartEAR

Smart EAR позволяет регулировать громкость системы и настраивать импеданс (низкое/высокое усиление) для оптимизации работы наушников. Вы можете легко наслаждаться качественным и потрясающим звуком.

Требования:

1. Шасси с передними разъемами аудиовыхода
2. Головная гарнитура или наушники
3. Операционная система Windows 11 (64-разрядная) / 10 (64-разрядная)

Руководство по установке:

1. Убедитесь, что передний аудиокабель шасси правильно подсоединен к переднему штыревому соединителю аудио материнской платы.
2. Установите программу VALKYRIE AURORA Utility с DVD-диска.
3. Подключите головную гарнитуру или наушники к переднему аудиоразъему шасси или порту линейного аудиовыхода на задней панели ввода-вывода.

» Если вы хотите использовать кабель переднего аудиовыхода АС'97, отключите настройку «Обнаружение разъема напередней панели». Эту настройку можно найти через утилиту О.С. Audio.

1. Ручка регулировки громкости: громкость можно точно отрегулировать, повернув ручку по часовой стрелке или против часовой стрелки, чтобы соответственно увеличить или уменьшить громкость системы.
2. Mute (Отключение микрофона): позволяет отключить звук системы.
3. Gain (Переключатель высокого/низкого усиления): установите переключатель усиления на низкое значение для наушников с низким импедансом и установите его на высокое значение для наушников с высоким импедансом.

GT Touch

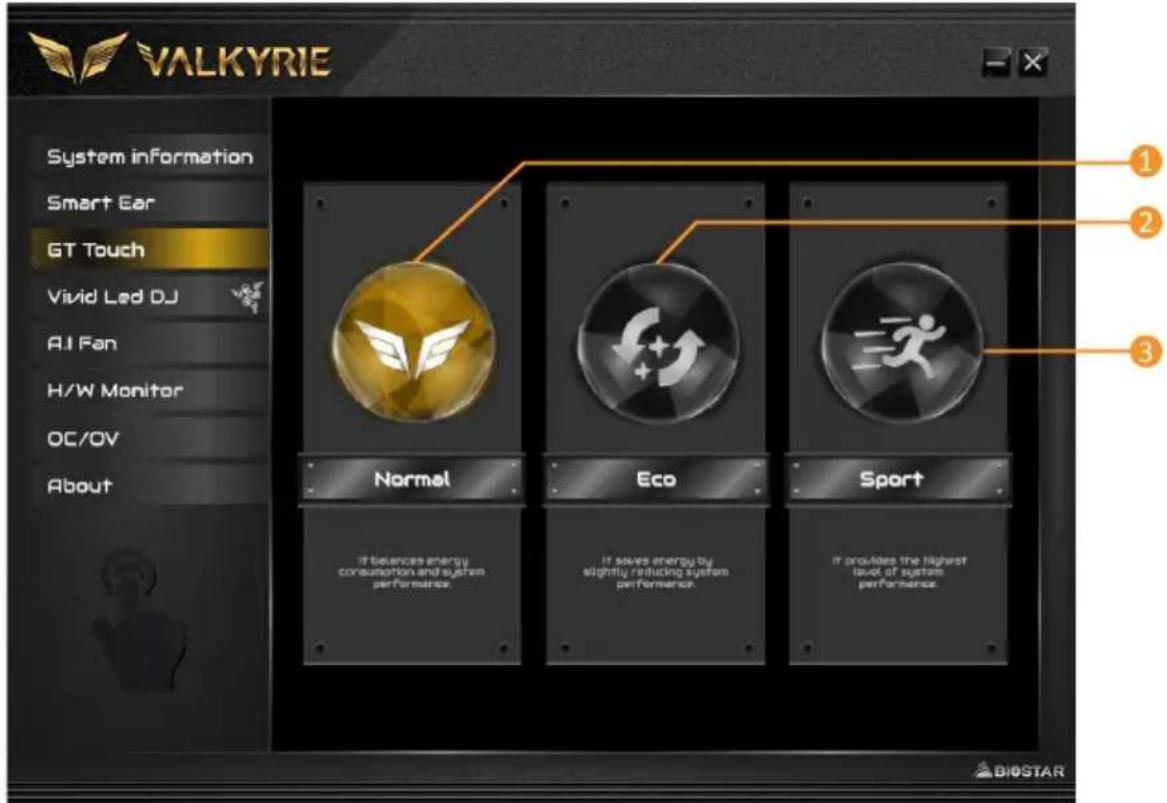

GT Touch позволяет настраивать нормальный, эко- и спортивный режимы при запускепрограммы VALKYRIE AURORA Utility в среде Windows.

1. Normal (Нормальный режим): уравновешивает потребление энергии и производительность системы.
2. ECO Mode (Эко-режим): экономит энергию за счет небольшого снижения производительности системы.
3. Sport (Спортивный режим): обеспечивает высочайший уровень производительности системы.

Vivid LED DJ

Vivid LED DJ может настроить цветовую схему ARMOR GEAR, светодиодное устройство RГБ.

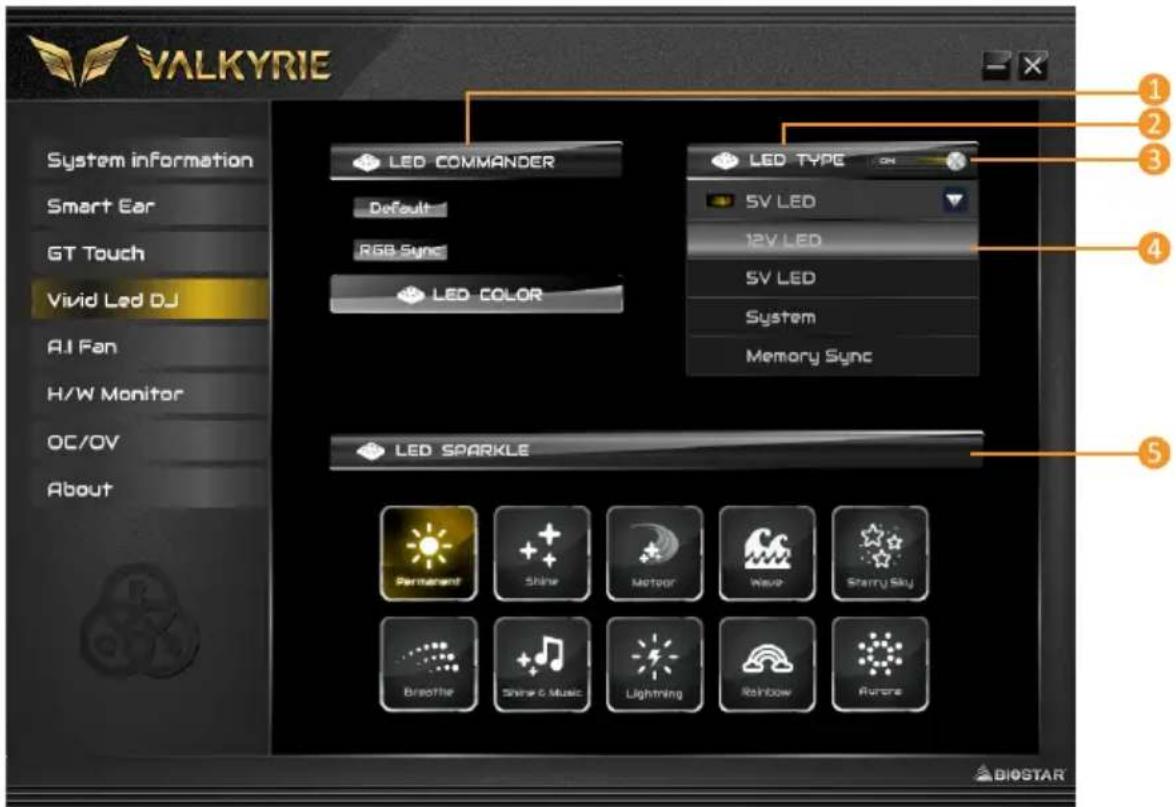

1. LED COMMANDER (Управление светодиодами): позволяет выбрать режим светодиодов.

2. Default (По умолчанию): светодиодная подсветка по умолчанию. (Синий свет)

3. RГБ Sync (Синхронизация RГБ): позволяет синхронизировать настройки элемента «Тип светодиодов»

4. LED Type (Тип светодиодов): выбор блоков светодиодной подсветки.

5. Система: системная светодиодная подсветка. (Racing ARMOR)

6. Светодиод 12 В: светодиодная подсветка 12 В. (Устройство 12V_LED)
7. Светодиод 5 В: светодиодная подсветка 5 В. (Устройство 5V_LED)

8. Синхронизация памяти: светодиодная подсветка аудио RГБ. (Светодиод памяти)

9. Вкл./Выкл.: включение или отключение функции VIVID LED.

10. Вкл./Выкл.: позволяет включать или отключать светодиод отдельного элемента.

» Если вы выберете автоматический режим, цветовая палитра и полоса яркости светодиодов будут отключены.

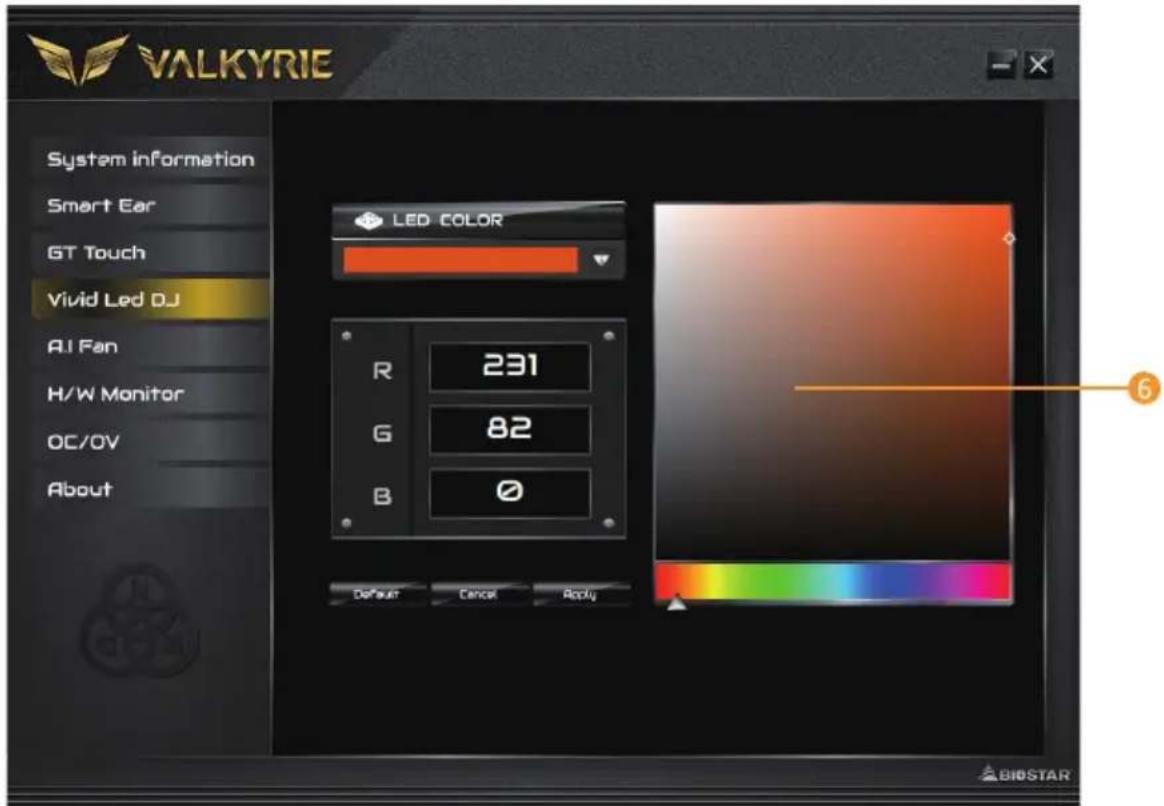

1. Цветовая палитра: позволяет выбрать конкретный цвет светодиодов.

2. Permanent (Постоянно): светодиоды постоянно горят.

3. Shine (Сияние): светодиоды мигают с определенной частотой.
4. Breath (Дыхание): светодиоды постепенно загораются и гаснут.
5. Shine & Music (Сияние и музыка): светодиоды будут мигать в соответствии с музыкой, воспроизводимой в вашей системе.

» Перед использованием программы VALKYRIE AURORA Utility убедитесь, что динамик или наушники правильно подключенык аудиоразъему.

• Meteor (Meteop): светодиоды «скользят» с определенной частотой.
• Wave (Волна): светодиоды светятся в ритме водной волны.
• Starry sky (Звездное небо): светодиоды мерцают в определенном ритме.
  • Lightning (Молния): светодиоды мигают и «скользят» с определенной частотой.
• Rainbow (Радуга): светодиоды светятся в ослепительном красочном ритме.
• Aurora (Аврора): светодиоды светятся мягким светом и слегка мерцают.

Примечание

» С помощью VIVID LED DJ пользователи могут управлять четырьмя светодиодными световыми зонами независимо друг от друга с различными режимами мигания (LED SPARKLE – Сверкание светодиодов).

Vivid LED DJ

Vivid LED DJ может настроить цветовую схему ARMOR GEAR, светодиодное устройство RГБ.

1. Полоса яркости светодиодов: позволяет регулировать яркость светодиодов.

A.I Fan

Утилита А.І FAN позволяет пользователям ПК более гибко настраивать режимы работы вентилятора и автоматически определяет различные температуры, чтобы вентилятор работал с определенной скоростью для оптимального.

1. Temperature (Температура): показывает текущую температуру ЦП и системы.

2. CPU FAN/ CPU OPT RPM & SYSTEM1/2/3/4 RPM (Частота вращения вентиляторов CPU FAN/CPU OPT и SYSTEM1/2/3): Нажмите кнопку, чтобы установить значение состояния вентилятора ЦПи системы.

» См. отображаемые элементы на реальной материнской плате.

1. Default (По умолчанию): восстановление значений по умолчанию, которые вы изменили для отдельного элемента.

2. PWM/ Temperature Panel (Панель ШИМ/температуры): значение широтно-импульсной модуляции (ШИМ) вентилятора, соответствующее ЦП и системы, чтобы отрегулировать частоту вращения вентилятора.

» Позволяет отрегулировать в соответствии с вашими предпочтениями.

1. User Selection (Выбор пользователя): выбор элементов настройки свойств работающего вентилятора.

2. Auto (Автоматический режим): позволяет настроить режим автоматического обнаружения.
   • DC (постоянный ток): позволяет настроить режим постоянного тока.

3. PWM (ШИМ): позволяет настроить режим широтно-импульсной модуляции (ШИМ).

4. Control Mode (Режим управления): позволяет управлять режимом работы вентиляторов.

5. Quiet (Тихий): включение тихого режима.

6. Aggressive (Агрессивный): включение агрессивного режима.
7. Manual (Ручной): включение ручного режима.
   • Full on (Максимальный): включение максимального режима.

Аппаратный мониторинг

Вкладка Аппаратный мониторинг позволяет отслеживать напряжение оборудования, частоту вращения вентилятора и температуру.

1. CPU Temperature/System Temperature (Температура ЦП/Температура системы): показывает текущую температуру ЦП и системы.
2. Fan (Вентилятор): показывает текущую частоту вращения вентиляторов.
3. Voltage (Напряжение): показывает текущие напряжения ЦП и памяти.

OC/OV

Вкладка позволяет сохранять или загружать профили настроек OC/OV, изменять настройкичастоты и напряжения системы.

1. OC: позволяет настроить значения профиля разгона.
2. OV: позволяет настроить значения профиля напряжения.

1. Default (По умолчанию): восстановление измененных настроек по умолчанию.
2. Apply (Применить): применение сделанных изменений.
3. Load (Загрузка): загрузка значений профиля из файла.
4. Save (Сохранить): сохранение значений профиля для использования в будущем.

Примечание

» Не все типы ЦП идеально подходят для вышеуказанной настройки разгона; разница будет зависит от выбранной модели ЦП.
» Разгон – это опциональный, а не обязательный процесс; он не рекомендуется для неопытных пользователей. Поэтому мы не несем ответственности за любые повреждения оборудования, которые могут быть вызваны разгоном. Мы также не можем гарантировать производительность при разгоне.

О программе

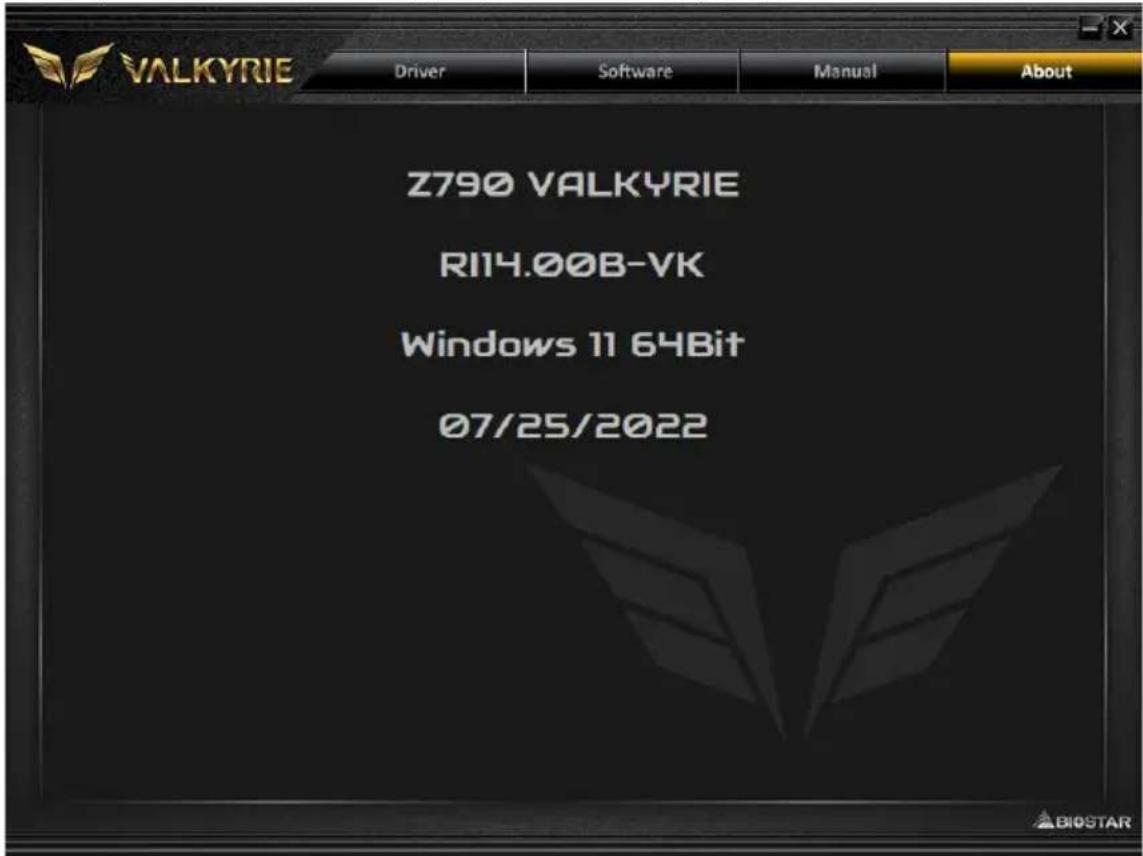

Меню «О программе» для отображения информации о версии утилиты VALKYRIE AURORA Utility.

Глава 4: Полезная помощь

4.1 Установка драйвера

После установки операционной системы вставьте полный установочный DVD-диск в оптический привод и установите драйвер для повышения производительности системы. После того, как вы вставите DVD-диск, появится следующее окно.

Руководство по установке автоматически определит вашу материнскую плату и операционную систему.

A. Driver (Драйвер)

Чтобы установить драйвер, щелкните значок драйвера. В руководстве по установке будут перечислены совместимыедрайверы для вашей материнской платы и операционной системы. Щелкните каждый драйвер устройства, чтобы запуститьпрограмму установки.

B. Software (Программное обеспечение)

Чтобы установить программное обеспечение, щелкните значок программного обеспечения. В руководстве по установке будет перечислено программное обеспечение, доступное для вашей системы, щелкните название каждого программного обеспечения, чтобы запустить программу установки.

C. Manual (Руководство)

Помимо руководства в бумажной форме, мы также предоставляем руководство на DVD-диске. Щелкнитезначок «Руководство», чтобы просмотреть имеющееся руководство.

Примечание

» Если это окно не появилось после того, как вы вставили DVD-диск, воспользуйтесь браузером файлов, чтобы найти и запустить файл SETUP.EXE на оптическом приводе.
» Вам понадобится Acrobat Reader, чтобы открыть файл руководства. Загрузите последнюю версию программы AcrobatReader с http://get.adobe.com/reader/
» Материнская плата, показанная на рисунках, может отличаться от реальной платы. эти рисунки предназначены только для справки.

Звуковые коды загрузочного блока

Количество Описание
Непрерывно	Ошибка определения размера памяти или модуль памяти не найден

Звуковые POST-коды BIOS

Количество Описание
1 Успешная загрузка.
8Ошибка памяти дисплея (системный видеоадаптер)

4.3 POST-код BIOS AMI

Код Описание
10 Запущено PEI Core
11 Запущена инициализация ЦП с предварительной памятью
15 Запущена инициализация северного моста с предварительной памятью
19 Запущена инициализация южного моста с предварительной памятью
2В Инициализация памяти. Чтение данных Serial Presence Detect (SPD)
2С Инициализация памяти. Обнаружение наличия памяти
2D Инициализация памяти. Программирование информации о времени памяти
2E Инициализация памяти. Настройка памяти
2F Инициализация памяти (другое).
31 Установлена память
32 Запущена инициализация памяти POST ЦП
33 Инициализация памяти POST ЦП. Инициализация кэша
34	Инициализация памяти POST ЦП. Инициализация прикладного процессора(ов)(AP)
35 Инициализация памяти POST ЦП. Выбор загрузочного процессора (BSP)
36 Инициализация памяти POST ЦП. Инициализация режима управления системой
37 Запущена инициализация северного моста памяти POST
3В	Инициализация северного моста памяти POST (зависит от модуля северногомоста)
4F Запущено DXE IPL
60 Запущено DXE Core
F0	Состояние восстановления, инициированное прошивкой (автоматическоевосстановление)
F1	Состояние восстановления, инициированное пользователем (принудительноевосстановление)
F2 Запущен процесс восстановления
F3 Найден образ прошивки восстановления
F4 Загружен образ прошивки восстановления
E0 Запущено S3 Resume (S3 Resume PPI вызывается DXE IPL)
E1 Выполнение сценария загрузки S3
E2 Репост видео
E3 Векторный вызов пробуждения OS S3
60 Запущено DXE Core
61 Инициализация NVRAM
62 Установка служб среды выполнения южного моста
63 Запущена инициализация DXE ЦП
68 Инициализация хост-моста PCI
69 Запущена инициализация DXE северного моста
6A Запущена инициализация DXE SMM северного моста
70 Инициализация устройств южного моста
71 Запущена инициализация DXE SMM южного моста
72 Инициализация устройств южного моста
78Инициализация DXE южного моста (зависит от модуля южного моста)
79Инициализация модуля ACPI
90 Запущен эта выбора загрузочного устройства (BDS)
91 Запущено подключение драйвера
92 Запущена инициализация шины PCI
93 Инициализация контроллера горячего подключения шины PCI
94Перечисление шины PCI
95 Ресурсы запроса шины PCI
96 Ресурсы назначения шины PCI
97Подключаются консольные устройства вывода
98Подключаются консольные устройства ввода
99Инициализация Super IO
9A Запущена инициализация USB
9B Сброс USB
9C Обнаружение USB
9D Включение USB
A0 Запущена инициализация IDE
A1 Сброс IDE
A2 Обнаружение IDE
A3 Включение IDE
A4 Запущена инициализация SCSI
A5 Сброс SCSI
A6 Обнаружение SCSI
A7 Включение SCSI
A8 Настройка проверки пароля
A9 Начало настройки
AB Ожидание настройки ввода
AD Событие готовности к загрузке
AE Событие устаревшей загрузки
AF Событие выхода из служб загрузки
B0 Установка виртуального адреса в среде выполнения, начало MAP
B1 Установка виртуального адреса в среде выполнения, окончание MAP
B2 Инициализация устаревшего опционального ПЗУ
B3 Сброс системы
B4 Горячее подключение USB
B5 Горячее подключение шины PCI
B6 Очистка NVRAM
B7 Сброс конфигурации (сброс настроек NVRAM)

4.4 Поиск и устранение неисправностей

Перегрев ЦП

Если система автоматически выключается в течение нескольких секунд после включения, это означает, что активирована функция защиты ЦП.

Когда ЦП перегревается, материнская плата автоматически отключается во избежание повреждения ЦП, и система не может включиться снова.

В этом случае дважды убедитесь, что:

1. Поверхность кулера ЦП расположено ровно по отношению к поверхности ЦП.
2. Вентилятор ЦП вращается нормально.
3. Частота вращения вентилятора ЦП соответствует частоте ЦП.

После подтверждения выполните следующие действия, чтобы снять функцию защиты ЦП.

1. Отсоедините шнур питания от источника питания на несколько секунд.
2. Подождите несколько секунд.
3. Подключите шнур питания и загрузите систему.

Или вы можете:

1. Очистить данные CMOS. (См. раздел «Замыкание штыревого соединителя CMOS: JCMOS1»)
2. Подождите несколько секунд.
3. Снова включить систему.

4.5 Функции RAID

RAID Definitions

В системе RAID 0 данные разделены на блоки, которые записываются на все диски в массиве. Одновременное использование нескольких дисков (как минимум 2) обеспечивает превосходную производительность ввода-вывода. Эту производительность можно дополнительно повысить за счет использования нескольких контроллеров, в идеале одного контроллера на диск.

Особенности и преимущества

Диски: минимум 2, максимум до 6 или 8. В зависимости от платформы.

• Использование: предназначен для некритичных данных, для которых требуется высокая пропускная способность, или для любой среды, для которой не требуется отказоустойчивость.
• Преимущества: обеспечивает повышенную пропускную способность данных, особенно для больших файлов. Отсутствие штрафаза потерю емкости для четности.
• Недостатки: не обеспечивает отказоустойчивость. Если какой-либо диск в массиве выходит из строя, все даннытеряются.
• Отказоустойчивость: нет.
• Общая емкость: (Минимальная емкость жесткого диска) x (Количество подключенных жестких дисков)

Данные сохраняются дважды путем записи их как на диск данных(или набор дисков с данными), так и на зеркальный диск (или набор дисков). Еслидиск выходит из строя, контроллер использует либо диск с данными, либозеркальный диск для восстановления данных и продолжает работу. Длямассива RAID 1 требуется не менее 2 дисков.

Особенности и преимущества

• Диски: минимум 2, максимум 2.
- Использование: RAID 1 идеально подходит для небольших баз данных или любой другой области применения, для которой требуетсяотказоустойчивость и минимальная емкость.
- Преимущества: обеспечивает 100% избыточность данных. Если один диск выходит из строя, контроллер переключается на другой диск.
- Недостатки: требуются 2 диска для места для хранения одного диска. Производительность снижается во время восстановления диска.
- Отказоустойчивость: да.

RAID 10 (1+0)


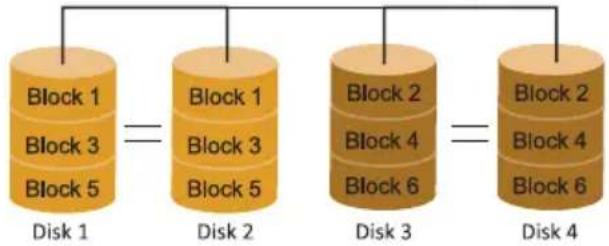

RAID 10 сочетает в себе преимущества (и недостатки) RAID 0 и RAID 1 в одной системе. Он обеспечивает безопасность за счет зеркального отображения всех данных на вторичном наборе дисков (диски 3 и4 на следующем рисунке) при использовании чередования для каждого набора дисков для ускорения передачи данных.

Особенности и преимущества

• Диски: минимум 4, максимум 6 или 8, в зависимости от платформы.
- Преимущества: оптимизирует как отказоустойчивость, так и производительность, обеспечивая автоматическую избыточность. Может использоваться одновременно с другими уровнями RAID в массиве и позволяет использовать запасные диски.
- Недостатки: требуется вдвое больше доступного дискового пространства для избыточности данных, как yRAID уровня 1.
- Отказоустойчивость: да.

Массив RAID 5 может выдержать отказ одного диска без потери данных или доступа к данным. Хотя RAID 5 может быть реализован программно, рекомендуется использовать аппаратный контроллер. Часто на этих контроллерах используется дополнительная кэш-память для повышения производительности записи.

Характеристики и преимущества

• Диски: Минимум 3.
- Использование: RAID 5 рекомендуется для обработки транзакций и обслуживания общего назначения.
- Преимущества: идеальное сочетание хорошей производительности, хорошей отказоустойчивости, высокой емкости и эффективности хранения.
- Недостатки: Скорость передачи данных по отдельным блокам такая же, как и для одного диска. Производительность записи может сильно нагружать ЦП.
- Отказоустойчивость: Да.

Note

» Дополнительные сведения о настройках технологии Intel® Rapid Storage (Intel® RST) см. на странице http://www.intel.com/p/en_US/support/highlights/chpsts/imsm

BIOSTAR®

FCC 조항
