РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Sports TT17001B ORIENT

АНАЛОГОВЫЕ КВАРЦЕВЫЕ ЧАСЫ ХРОНОГРАФ С ТОЧНОСТЬЮ 1/20 СЕК

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за то, что Вы выбрали наше изделие! Для длительного и эффективного пользования изделием прочитайте данную инструкцию и ознакомьтесь с условиями гарантии.

Сохраните эту инструкцию для использования в дальнейшем.

◆ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Строго соблюдайте приведенные ниже инструкции для предотвращения любого ущерба здоровью и повреждения Вашего имущества и имущества других лиц.

означает непосредственную

угрозу летального исхода или серьезных травм в случае, если данный продукт будет использоваться любым способом, отличным от приведенных инструкций.

... Данный символ означает возможность летального исхода или серьезных травм в случае, если данный продукт будет использоваться любым способом, отличным от приведенных инструкций.

... Данный символ означает возможность серьезных травм или материального ущерба только в том случае, если данный продукт будет использоваться любым иным способом, отличным от приведенных инструкций.

◆ ПРИ ОБРАЩЕНИИ С ЧАСАМИ

(1) Водонепроницаемость

Тип\Условия эксплуатации			Работа головки под водой и работа головки с каплями воды на ней	Воздействие небольших количеств воды (умывание, дождь и т. д.)	Водные виды спорта (плавание и т. п.), частые контакты с водой (мойка автомобиля и т. п.)	Подводное плавание (без использования кислородных баллонов)	Подводное плавание (с использованием кислородных баллонов)	Погружение с дыхательной смесью (с использованием гелия)
Водопроницаемые		Без маркировки WATER RESISTANT (WATER RESIST)	××××××
Водонепроницаемые для повседневного использования	Водонепроницаемые для повседневного использования	WATER RESISTANT (WATER RESIST)	×	○	××××
	Усиленная водонепрницаемость класса I для повседневного использования	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	×××
	Усиленная водонепрницаемость класса II для повседневного использования	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○	○	×	×
Дайверские часы	Дайверские часы для погружений с аквалангом	AIR DIVER'S 100m / 150m 200m	×	○	○	○		×
	Дайверские часы для погружений с дыхательной смесью	He-GAS DIVER'S 200m / 300m /...	×	○	○	○	○

* Рекомендуется использовать часы в соответствии с приведенной выше классификацией, предварительно проверив маркировку по водонепроницаемости на циферблате или корпусе.

ВНИМАНИЕ

① Часы с водонепроницаемостью для повседневного использования 30 м (3 бар) могут использоваться во время умывания и т. п., но не могут использоваться в условиях, при которых они будут погружаться в воду.
② Часы с усиленной водонепроницаемостью для повседневного использования класса I 50 м (5 бар) могут использоваться во время плавания и т. п., но не могут использоваться во время ныряния или подводного плавания.
③ Часы с усиленной водонепроницаемостью для повседневного использования класса II 100 м или 200 м (10 или 20 бар) могут использоваться во время ныряния или подводного плавания, но не могут использоваться во время подводного плавания с кислородным баллоном или выполнения водолазных работ с автономными дыхательными аппаратами на гелии.
④ При эксплуатации часов головка должна находиться в утопленном (нормальном) положении. Если головка относится к типу завинчивающихся, то она должна быть плотно завинчена.
⑤ Не используйте головку под водой или если на часах имеется влага. Вода может проникнуть внутрь корпуса часов и нарушить их герметичность.
⑥ Если Ваши часы не являются водонепроницаемыми, то не допускайте попадания на них водяных брызг (во время умывания, в дождливую погоду и т. д.), а также запотевания. При попадании на часы воды или при запотевании удалите влагу с помощью сухой мягкой ткани.
⑦ Даже если Ваши часы, предназначенные для повседневного использования, обладают водонепроницаемостью, не допускайте воздействия на них сильной струи воды. При превышении допустимого уровня давления воды может быть нарушена герметичность часов.
⑧ При попадании на Ваши водонепроницаемые часы, предназначенные для повседневного использования, морской воды, стряхните воду и протрите корпус насухо, чтобы не допустить возникновения коррозии или иных негативных последствий.
⑨ Внутри корпуса часов содержится небольшое количество влаги. Поэтому когда температура окружающего воздуха ниже температуры воздуха внутри корпуса часов, на внутренней поверхности стекла может образовываться запотевание. Если запотевание носит временный характер, то это не наносит вреда часам. Однако если запотевание остается на стекле продолжительное время или если в часы попала вода, проконсультируйтесь по месту приобретения часов и не оставляйте эту проблему без внимания.

(2) Батарейка

ОПАСНОСТЬ

① При проглатывании батарейки таблеточного типа возможны химические ожоги и поражение слизистых оболочек с короткие сроки, в худшем случае возможен летальный исход. Никогда не давайте батарейки таблеточного типа детям.

В случае проглатывания батарейки или подозрения проглатывания батарейку следует незамедлительно извлечь. Обратитесь к врачу за экстренной помощью.

ПРЕДУПРЕЖДЕНИЕ

② Не вынимайте батарейку из часов. Для замены батарейки обращайтесь к продавцу или в ближайший авторизованный сервисный центр ORIENT.
③ В этих часах используется батарейка, а не аккумулятор, поэтому ее нельзя перезаряжать. Перезарядка батарейки может привести к перегреву или взрыву.
④ В случае контакта жидкости из батареек с кожей возможно появление сыпи и других симптомов. Не храните разряженные батарейки в течение длительного времени.

(3) Замена батарейки

ВНИМАНИЕ

① Если надолго оставить в часах разряженную батарейку, может произойти утечка кислоты, которая, в свою очередь, может нарушить работу часов. Заменяйте разряженные батарейки как можно скорее.
② Устанавливайте только батарейки указанного типа.
③ Для замены батарейки используются специальные инструменты и технологии. Несоблюдение полярности может привести к перегреву и взрыву батарейки. Для замены батарейки обращайтесь к продавцу или в ближайший авторизованный сервисный центр ORIENT.
④ Часы имеют индикатор окончания срока службы батарейки.

Если малая секундная стрелка начинает передвигаться на две секунды за раз, это означает, что срок службы батарейки приближается к концу, и ее необходимо заменить.

Для замены батарейки обратитесь к продавцу или в авторизованный сервисный центр ORIENT.

⑤ Что нужно сделать после замены батарейки

После замены батарейки установите время и переведите стрелки секундомера в положение «0».

(Дополнительную информацию см. в разделах ◆ УСТАНОВКА ВРЕМЕНИ И НАСТРОЙКА ПОЛОЖЕНИЯ СТРЕЛОК СЕКУДОМЕРА (Стрелки для отображения времени и стрелки секундомера).)

(4) Ударопрочность

① Снимайте часы во время занятий энергичными видами спорта, однако, занятие такими видами спорта, как гольф и т. д., не окажет негативного воздействия на состояние часов.
② Избегайте сильного удара типа падения часов на пол.
(5) Воздействие магнитных полей
① Запрещается подвергать часы воздействию сильных магнитных полей в течение длительного периода времени, поскольку компоненты часов могут намагнититься, что приведёт к нарушению работы часов. Соблюдайте осторожность.
② Под воздействием магнитного поля часы могут временно спешить или отставать. Точность показаний часов будет восстановлена, если устранить воздействие магнитного поля на часы. В таком случае повторно установите время.
(6) Вибрация

Часы могут потерять точность, если будут подвержены сильной вибрации, например, вызываемой поездкой на мотоцикле, использованием отбойного молотка, цепной пилы и т. д.

Часы могут идти неправильно или остановиться при температурах ниже или выше нормального диапазона (5°C – 35°C).

Не пользуйтесь часами при высокой температуре (например, в сауне). Часы могут нагреваться и вызывать ожоги.

(8) Химические вещества, газы и т.п.

Следует соблюдать максимальную осторожность при контакте с газами, ртутью, химическими веществами (разбавителем для краски, бензином, различными растворителями, моющими средствами, содержащими такие вещества, клеями, красками, лекарственными препаратами, парфюмерией, косметикой и пр.) и т.п. Эти вещества могут изменить цвет корпуса часов, браслета/ремешка и циферблата. Возможны также изменение цвета, деформация и повреждение полимерных компонентов.

(9) Дополнительные детали

ВНИМАНИЕ

Не пытайтесь разбирать и модифицировать часы.

ПРЕДУПРЕЖДЕНИЕ

Не давайте шпильки браслета/ремешка и другие мелкие детали детям.

В случае проглатывания мелкой детали немедленно обратитесь к врачу.

(10) Аллергические реакции

ВНИМАНИЕ

Боли после контакта с браслетом на коже появляется сыпь или раздражение, прекратите носить часы и незамедлительно обратитесь к врачу.

(11) Люминесцентное покрытие

На стрелках и кольце некоторых моделей имеется люминесцентное покрытие.

Оно выполнено из безопасной нерадиоактивной краски, накапливающей солнечный и искусственный свет и отдающей его в темноте. Отдавая накопленный свет, покрытие постепенно становится более тусклым. Количество отдаваемого света и время свечения зависят от различных факторов: формы стекла, толщины слоя краски, уровня яркости окружающей среды, расстояния от часов до источника света и степени поглощения света. Помните, что если накоплено немного света, часы будут светиться слабо или недолго.

(12) Водонепроницаемый браслет

В некоторых моделях используются кожаные и нейлоновые ремешки, подвергнутые специальной обработке для защиты от потоотделения и воздействия воды. Свойство водонепроницаемости данного браслета может быть потеряно в зависимости от периода и условий эксплуатации.

◆ СВОЙСТВА

(1) Это аналоговые кварцевые часы.
(2) Текущее время указывается часовой, минутной и малой секундной стрелками.
(3) The watch also comes with a calendar function (date) and stopwatch function (measures up to 12 hours in 1/20 sec. increments) in addition to the time display.
(4) Секундомер также поддерживает функцию таймера (отсчет времени с момента запуска секундомера до определенного момента, в то время как часы ведут хронометраж общего истекшего времени).
(5) Когда срок службы батарейки станет подходить к концу, малая секундная стрелка станет двигаться с интервалом в 2 секунды. Это указывает на необходимость замены батарейки. (Индикатор окончания срока службы батарейки)

◆ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(1) Частота кварцевого генератора: 32 768 Гц (Гц=Колебаний в секунду)
(2) Точность хода: Среднемесячный уровень: ±20 сек.
(при нормальной температуре <5°C\~35°C>)
(3) Рабочий диапазон температур: -5^ +50^
(4) Система привода: Шаговый электродвигатель (4 штуки)
(5) Система отображения:
[Функция времени]
Часовая и минутная стрелки с малой секундной стрелкой, перемещающейся с интервалом в 1 секунду.
[Функция секундомера]
1/20-секундная стрелка секундомера совершает полный оборот за секунду с интервалом в 1/20 секунды.
Минутная стрелка секундомера совершает полный оборот за 60 минут с интервалом в одну минуту.

Секундная стрелка секундомера проходит полный круг за 60 секунд с интервалом в 1/5 секунды.

Часовая стрелка секундомера совершает полный оборот за 12 часов, перемещаясь в соответствии с минутной стрелкой секундомера.

(6) Дополнительные функции: кнопка сброса, счетчик общего прошедшего времени, функция разделения времени, индикатор необходимости замены батарейки
(7) Батарейка: SR927SW ; 1 штука
(8) Срок службы батарейки: Приблизительно 3 года при условии, что секундомер используется менее 2 часов в сутки.
(9) ИС (Интегральная схема): C-MOS-1C ; 1 штука

* Приведенные выше технические характеристики могут быть изменены с целью улучшения без дополнительного уведомления.

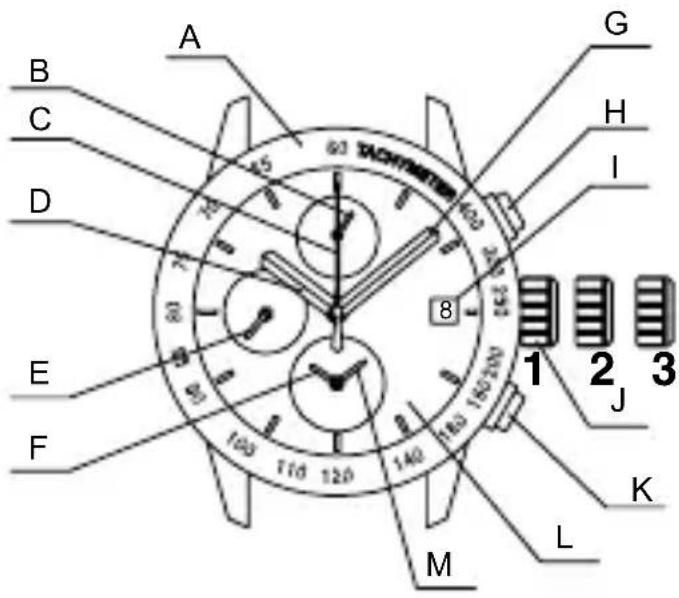

◆ НАЗВАНИЯ И НАЗНАЧЕНИЕ КОМПОНЕНТОВ

A: шкала тахиметра

В: 1/20-секундная стрелка секундомера

С: секундная стрелка секундомера

D: часовая стрелка

E: малая секундная стрелка

F: Часовая стрелка секундомера

G: минутная стрелка

H: кнопka A

I: дата

J: головка

K: кнопka Ⓑ

L: Циферблат

М: Минутная стрелка секундомера

1. Нормальное положение
2. Первый щелчок : Установка даты
3. Второй щелчок : Установка времени и настройка положения стрелок секундомера
   * В некоторых моделях шкала тахиметра может отсутствовать.
   * Положение индикатора даты в некоторых моделях может отличаться.

◆ МОДЕЛИ С ЗАВИНЧИВАЮЩЕЙСЯ ГОЛОВКОЙ

В некоторых моделях Вы не сможете вытянуть головку, не выкрутив ее (модели с завинчивающейся головкой).

Для эксплуатации часов данного типа:

(1) Перед установкой даты и времени поверните головку против часовой стрелки, чтобы разблокировать винт.

(2) Установив дату и время, нажмите на головку и поверните ее по часовой стрелке до упора, чтобы заблокировать винт.

◆ МОДЕЛИ С ЗАВИНЧИВАЮЩИМСЯ КОЛЬЦОМ С КНОПКАМИ

В некоторых моделях кольцо с кнопками (внешнее кольцо) может фиксироваться путем завинчивания.

Для таких часов поступайте следующим образом.

(1) Если необходимо воспользоваться кнопками, поверните кольцо влево, затем отвинтите его до конца.

* Если кольцо отвинчено не до конца, кнопки могут не работать. Не прикладывайте чрезмерную силу при отвинчивании.

(2) Закончив работу с кнопками, поверните кольцо вправо и завинтите его до конца.

* Не прикладывайте чрезмерную силу при завинчивании.

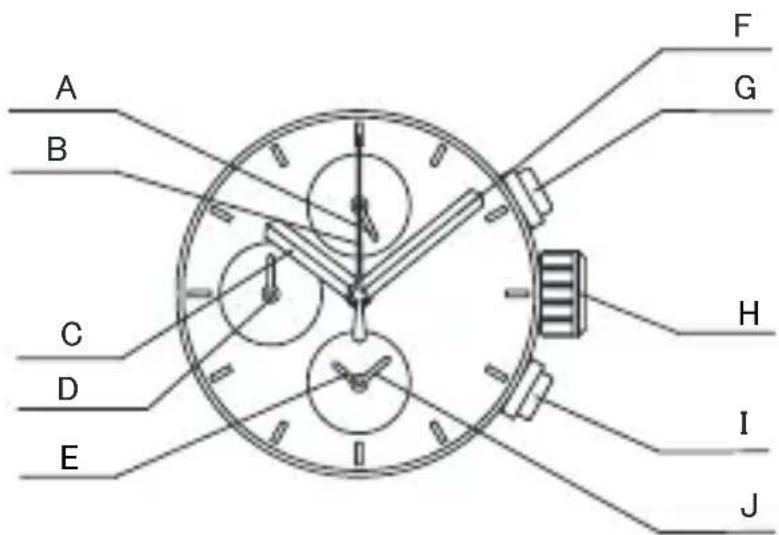

◆ УСТАНОВКА ВРЕМЕНИ И НАСТРОЙКА ПОЛОЖЕНИЯ СТРЕЛОК СЕКУДОМЕРА (Стрелки для отображения времени и стрелки секундомера)

Эти часы позволяют установить время и стрелки секундомера в положение «0», если головка находится в положении второго щелчка. После перевода головки в положение второго щелчка проверьте и при необходимости отрегулируйте следующие два параметра, после чего вдавите головку обратно.

(1) Время на часах
(2) Положение «0» четырех стрелок секундомера

A : 1/20-секундная стрелка секундомера

В : секундная стрелка секундомера

С : часовая стрелка

D : малая секундная стрелка

E : Часовая стрелка секундомера

F : минутная стрелка

G : кнопka Ⓐ

H : головка

I : кнопka Ⓑ

J : Минутная стрелка секундомера

■ Как установить время

(1) Вытяните головку в положение второго щелчка при малой секундной стрелке, находящейся в положении 12 часов. Малая секундная стрелка остановится на месте.

* Если секундомер производит измерение, то стрелки секундомера автоматически переустановятся в положение "0".

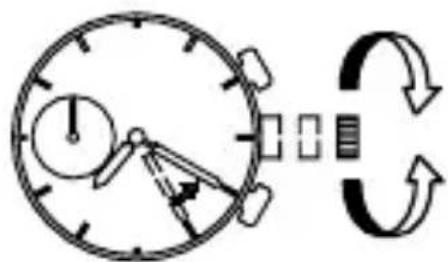

(2) Поверните головку так, чтобы установить часовую и минутную стрелку на текущее время.

Установив время, установите стрелки секундомера в положение «0». Рекомендуется установить часы на несколько минут вперед с учетом времени, необходимого на возврат головки в исходное положение после регулировки.

* При установке часовой стрелки проверьте правильность установки АМ (до полудня)/РМ (после полудня).
* При установке минутной стрелки передвиньте ее сначала на 4-5 минут вперед от текущего времени, а затем верните ее обратно к точному значению минуты.

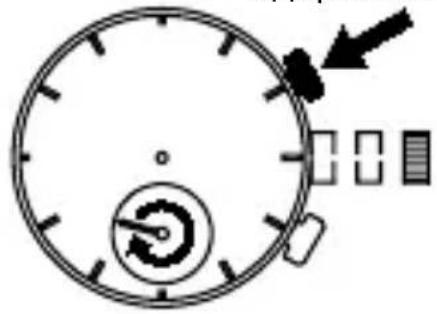

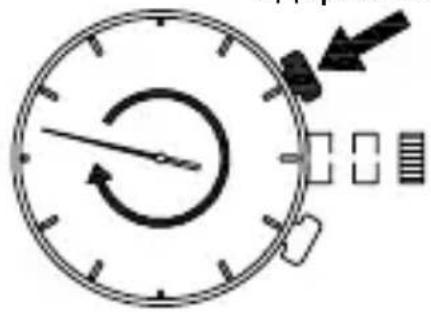

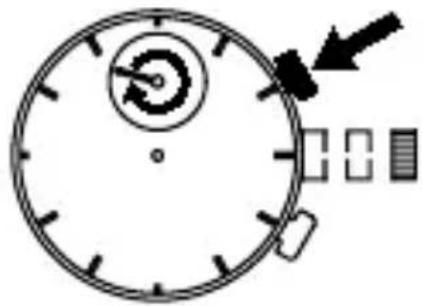

(3) Верните четыре стрелки секундомера в положение "0".

Удерживайте нажатой кнопку Ⓐ в течение 2 секунд. Секундные стрелки секундомера 1/20 совершат оборот.

Нажмите копку Ⓗ и верните секундные стрелки 1/20 в положение "0". Если удерживать нажатой кнопку Ⓗ, стрелки будут двигаться быстро.

Удерживайте нажатой кнопку Ⓐ в течение 2 с.

Удерживайте нажатой кнопку Ⓐ в течение 2 с. Секундная стрелка секундомера совершит полный оборот.

Нажмите кнопку Ⓗ, чтобы вернуть выбранную секундную стрелку секундомера в положение "0".

Если удерживать нажатой кнопку Ⓗ, стрелки будут двигаться быстро. Удерживайте нажатой кнопку Ⓐ в течение 2 с.

Удерживайте нажатой кнопку Ⓐ в течение 2 секунд. Часовая и минутная стрелки секундомера совершат полный круг.

Нажмите кнопку Ⓑ, чтобы вернуть выбранную часовую и минутную стрелку секундомера в положение "0".

Если удерживать нажатой кнопку Ⓗ, минутная и секундная стрелки будут вращаться быстро.

Удерживайте нажатой кнопку Ⓐ в течение 2 с.

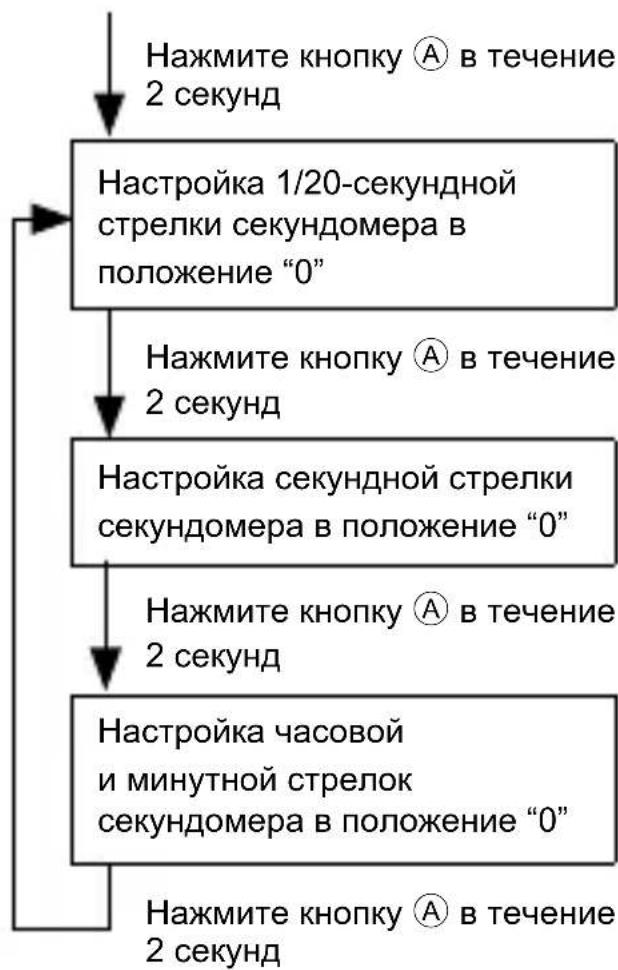

(4) Для повторной регулировки выполните действия в указанном порядке.

1/20-секундная стрелка секундомера совершит полный оборот, сигнализируя том, что она готова к настройке. Нажмите кнопку Ⓗ для переустановки ее в положение "0".

Секундная стрелка секундомера совершит полный оборот, сигнализируя том, что она готова к настройке. Нажмите кнопку Ⓑ для переустановки ее в положение "0".

Часовая и минутная стрелки секундомера совершат полный оборот, сигнализируя том, что они готовы к настройке. Нажмите кнопку Ⓗ для переустановки их в положение "0".

* Настройку можно выполнять произвольное количество раз.

(4) По окончании настройки задвиньте головку в ее обычное положение.

* Не устанавливайте дату в период между 21:00 и 1:00, поскольку в этот период в часах происходит смена даты.
В этом случае дата может не измениться даже при смене дня, что приведет к неправильной работе часов.
* При настройке даты переведите часовую стрелку на время вне указанного диапазона.

(1) Вытяните головку в положение первого щелчка.

* На данных часах головку можно выдвигать до первого и второго щелчка.

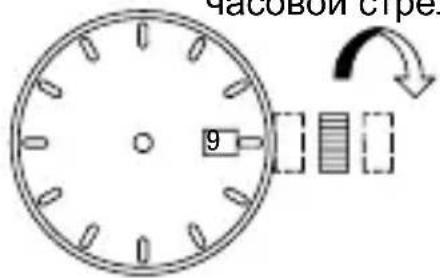

(2) Поверните головку по часовой стрелке для установки даты.

5

Поверните по

часовой стрел 9

(3) После завершения всех настроек нажмите головку обратно в нормальное положение.

* Расположение головки или индикатора даты на некоторых моделях может отличаться.

* О коррекции даты в конце месяца:

Если в месяце 30 дней или меньше, необходимо корректировать дату. В этом случае установите дату на [1-е число] следующего месяца.

9

• Секундомер может измерять до 12 часов с шагом в 1/20 секунды. По истечении 12 часов он автоматически остановится.
• Измеренное время отображается при помощи четырех стрелок секундомера, которые перемещаются независимо от стрелок для отображения времени.
• После старта секундомера 1/20-секундная стрелка секундомера перемещается примерно 10 минут и автоматически останавливается в положении "0". При измерении раздельного времени или при остановке измерения она переместится для отображения истекших 1/20 секунд.
• Имеется функция измерения раздельного времени.

[Показания стрелок секундомера]

Время секундомера указывается двумя его стрелками (1/20-секундная, секундная, минутная и часовая стрелки).

<Примечание по настройке положения стрелок секундомера>

• Если стрелки секундомера не возвращаются в положение "0" при переустановке секундомера, следуйте процедуре, описанной в разделе "◆ УСТАНОВКА ВРЕМЕНИ И НАСТРОЙКА ПОЛОЖЕНИЯ СТРЕЛОК СЕКУНДОМЕРА" для их переустановки.
• В этом случае не забудьте настроить стрелки для отображения времени на текущее время.

[Примечания по перемещению 1/20-секундной стрелки секундомера]

• После старта секундомера 1/20-секундная стрелка секундомера перемещается примерно 10 минут и автоматически останавливается в положении "0".
• При измерении раздельного времени или при остановке измерения она переместится для отображения истекших 1/20 секунд.
• После отключения раздельного времени или после повторного старта измерения она будет перемещаться примерно 10 минут и автоматически остановится.

- Точно таким же образом, если секундомер останавливается и перезапускается повторно или раздельное время измеряется и отключается повторно, она будет перемещаться примерно 10 минут и автоматически остановится.

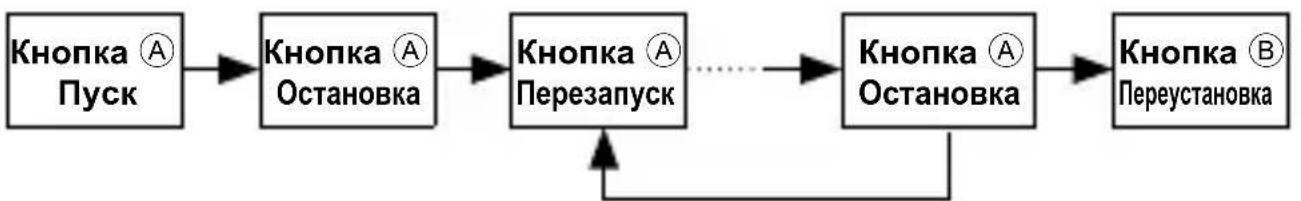

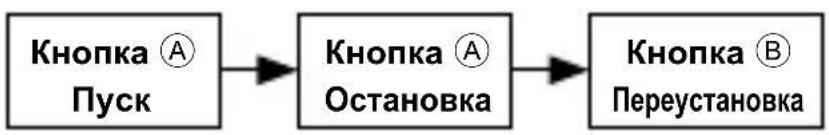

■ Как переустановить секундомер

- Когда стрелки секундомера производят отсчет:

(1) Нажмите кнопку Ⓐ для остановки секундомера.
(2) Нажмите кнопку Ⓑ для переустановки секундомера.

A B

- Когда стрелки секундомера остановлены:

Была произведена одна из следующих трех операций с секундомером. Выполните соответствующую переустановку секундомера.

[Секундомер был остановлен в режиме "Стандартного измерения" или "Измерения накопленного истекшего времени.]

(1) Нажмите кнопку Ⓗ для переустановки секундомера.

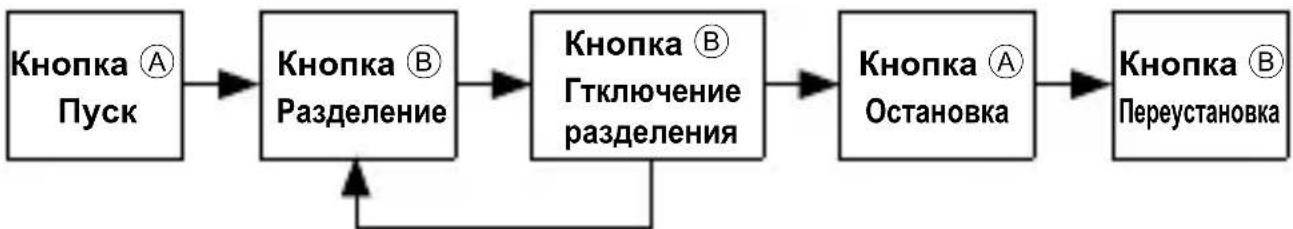

[Производилось измерение раздельного времени, и остается отображенным "Измерение раздельного времени.]

(1) Нажмите кнопку Ⓗ. Раздельное время будет отключено, и стрелки секундомера быстро переместятся, отображая измерение в текущий момент.

(2) Нажмите кнопку Ⓐ для остановки секундомера.

(3) Нажмите кнопку Ⓑ для переустановки секундомера.

[Производилось измерение времени второго участника соревнований в режиме "Измерение для двух участников соревнований."]

(1) Нажмите кнопку Ⓗ. Стрелки секундомера быстро переместятся и остановятся.

(2) Нажмите кнопку Ⓑ для переустановки секундомера.

■ Стандартное измерение

■ Измерение истекшего времени

Повторный старт и остановка секундомера могут быть повторены при помощи нажатия кнопки Ⓐ.

■ Измерение раздельного (промежуточного) времени

Измерение и отключение раздельного времени могут быть повторены при помощи нажатия кнопки Ⓗ.

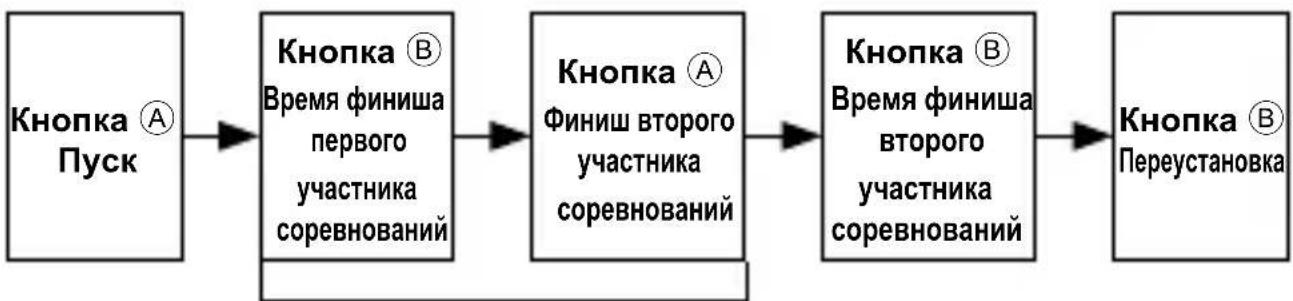

■ Измерение для двух участников соревнований

Стрелки указывают время первого участника, замер продолжается.

◆ РАБОТА С ТАХИМЕТРОМ

В некоторых моделях на кольце имеется шкала тахиметра. Если на ваших часах имеется такая шкала, далее описано, как ею пользоваться.

Тахиметр позволяет определить среднюю скорость в зависимости от времени, затраченного на прохождение определенного расстояния (1 км). Кроме того, с помощью тахиметра можно определить скорость производства в единицах за определенное время (за час). (диапазон измерения: 60 секунд максимум)

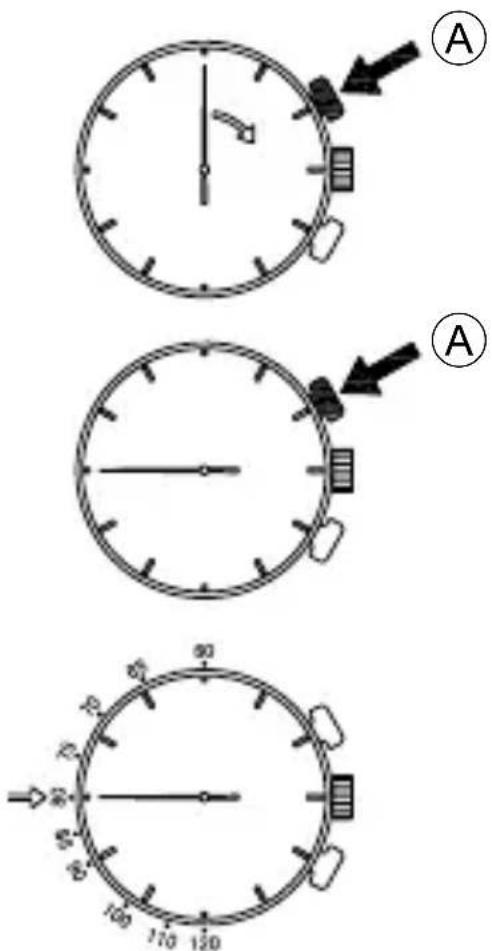

(1) Нажмите кнопку Ⓐ в начальной точке или когда начинается производство.

(2) Нажмите кнопку Ⓐ еще раз, когда пройден 1 км или произведена одна единица товара или работы.

(3) Считайте показания тахиметра (куда указывает секундная стрелка секундомера). (В данном случае стрелка указывает на 80 на шкале тахиметра, что означает среднюю скорость 80 км/ч или скорость производства в шт./ч).

* Время измерения тахиметра - 1 минута и менее. Учтите, что, если время измерения превышает 1 минуту, среднюю производительность в час получить нельзя.

◆ ИСПОЛЬЗОВАНИЕ ВРАЩАЮЩЕГОСЯ КОЛЬЦА ОРИЕНТАЦИИ

При повороте головки вращается и кольцо ориентации. Если, держа часы горизонтально, направить часовую стрелку на солнце, точка посередине между часовой стрелкой и двенадцатью часами будет указывать на юг.

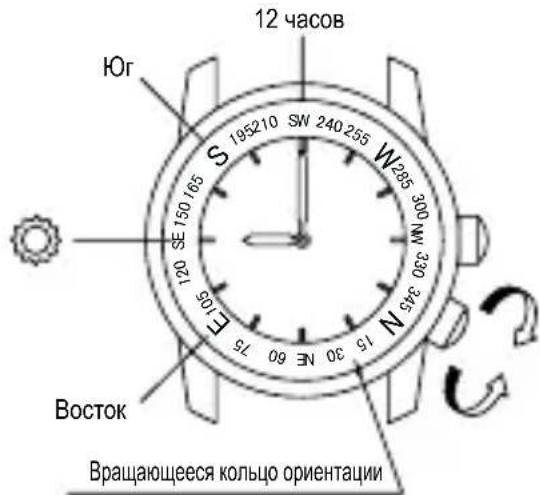

(1) Утром, до двенадцати часов, "точка посередине между двенадцатью часами и часовой стрелкой в направлении против часовой стрелки" указывает на юг. См. рис. 1.

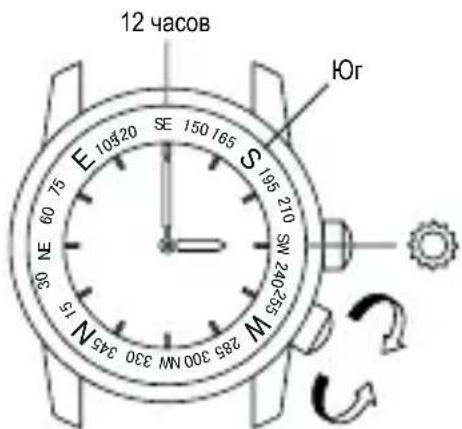

(2) После двенадцати часов, "точка посередине между двенадцатью часами и часовой стрелкой в направлении по часовой стрелке" указывает на юг. См. рис. 2.

На кольце ориентации имеются обозначения севера, юга, востока и запада (N, S, E и W соответственно), а также числа,

обозначающие градусы и углы: чтобы можно было быстро определять направление.

* Расположение головки внутреннего кольца и индикатора даты в разных моделях могут различаться.

12 часов Юг 195210 SW 240 255 W285 300 N W 330 345 N 15 30 NE 60 75 E105 120 SE 150 165 S 15 Bосток Вращающееся кольцо ориентации

Рис. 1

12 часов Юр 285 300 MW 330 345 N M 285 300 MW 330 345 N S 195 210 SW 240 255 SE 150 165 E 108 20 75 60 75 NE 50 5 15 30 1 SE 108 20 12 часов

Рис. 2

◆ РАБОТА С ВРАЩАЮЩИМСЯ ИНДИКАТОРНЫМ БЕЗЕЛЕМ

Обратите внимание, что некоторые модели оснащены вращающимся безелем индикатора, которое следует использовать надлежащим образом.

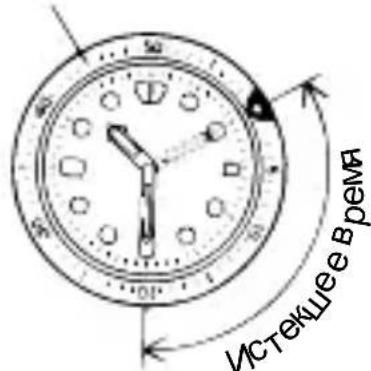

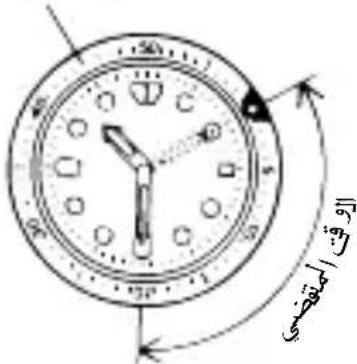

Поверните безеле таким образом, чтобы совместить метку ▽ с минутной стрелкой. При прохождении определенного времени Вы можете измерить истекшее время по расстоянию между минутной стрелкой и цифрами на вращающемся безеле индикатора. Вы также можете установить метку ▽ на желаемое время, чтобы напоминать себе, сколько времени остается до условленного времени.

Безеле не может поворачиваться в противоположном направлении, поскольку оно Вращающийся безель

Истекшее время

На рисунке выше показано, что с момента, когда было 10:10, прошло 20 минут.

оснащено защитным механизмом, предназначенным для защиты от ошибочной операции в результате приложения силы или удара. Цифры на вращающемся безеле также могут упрощать считывание текущего времени.

* В зависимости от конструкции защита от поворота в обратном направлении и 1-минутный "щелчок" на некоторых моделях отсутствует.

الhwشية الدوّارة

اللّو/الجع/الرط 50 40 30 20 10 5
