РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BOEI69458 Hansa

Духовка «Hansa» объединяет в себе такие качества, как исключительная простота эксплуатации и стопроцентная эффективность. После прочтения инструкции у Вас не возникнет затруднений по обслуживанию духовки.

Духовка, при выпуске с завода, перед упаковкой была тщательно проверена на специальных стендах на предмет безопасности и работоспособности.

Просим Вас внимательно прочесть инструкцию по эксплуатации перед включением устройства. Следование изложенным в ней указаниям предотвратит неправильное использование духовки.

Инструкцию следует сохранить и держать в легко доступном месте. Во избежание несчастных случаев необходимо последовательно соблюдать положения инструкции по эксплуатации.

Внимание!

Духовкой пользоваться только после ознакомления с данной инструкцией. Духовка предназначена исключительно для домашнего использования.

Изготовитель оставляет за собой право внесения изменений, не влияющих на работу устройства.

СОДЕРЖАНИЕ

Техника безопасности....4

Описание устройства....7

Монтаж 9

Эксплуатация....10

Приготовление пищи в духовке - практические советы....19

Обслуживание и уход ......21

Поведение в аварийных ситуациях....27

Технические данные....28

Внимание! Оборудование и его доступные части нагреваются во время эксплуатации. Всегда следует помнить, что существует опасность травмы, при прикосновении к нагревательным элементам. Поэтому, во время работы оборудования - быть особо бдительными! Дети младше 8 лет не должны находиться вблизи оборудования, а если находятся, то под постоянным контролем взрослого ответственного лица.

Данное оборудование может обслуживаться детьми в возрасте от 8 лет и старше, лицами с физическими, мануальными или умственными ограничениями, либо лицами с недостаточным опытом и знаниями по эксплуатации оборудования, при условии, что происходит это под надзором ответственного лица или согласно с изученной с ответственным лицом инструкцией эксплуатации.

Особое внимание обратить на детей! Дети не могут играть оборудованием! Убрка и обслуживание оборудования не могут производиться детьми без надзора взрослых.

Во время работы оборудование нагревается. Следует соблюдать осторожность, не прикасаться к горячим частям внутри духовки.

Когда используется духовка, доступные части могут нагреться. Рекомендуется не подпускать к духовке детей.

Внимание! Не применять для чистки агрессивных моющих и чистящих средств, острых металлических предметов для чистки стекла дверей, так как данные средства могут поцарапать поверхность и привести к возникновению трещин на стекле.

Внимание. Для исключения возможности поражения электрическим током перед заменой лампочки убедитесь, что устройство выключено.

Для чистки духовки нельзя применять оборудование для чистки паром.

Во время процесса пиролитической чистки кухонная плита может нагреться до очень высоких температур, её внешние поверхности могут нагреваться больше, чем обычно, поэтому, следует контролировать, чтобы возле кухонной плиты в это время не было детей.

• Необходимо следить, чтобы мелкое кухонное оборудование и провода не соприка- сались с нагретой духовкой и варочной поверхностью, поскольку изоляция этого обо- рудования не рассчитана на высокие температуры.
• Нельзя оставлять духовку без присмотра во время жарения. Масла и жиры могут загореться вследствие выкипания или нагревания.
• Не следует ставить на открытую дверцу духовки посуду весом более 15 кг.
• Нельзя пользоваться технически неисправной духовкой. Все изъяны должны устраняться только квалифицированным персоналом.
• В любом случае технической неисправности, немедленно отключить электропитание духовки и сообщить о необходимости ремонта.
• Оборудование было запроектировано исключительно для приготовления пищи. Всякое другое его применение (например, обогревание помещения) является несоответствующим его назначению и может быть опасным.

КАК ЭКОНОМИТЬ ЭЛЕКТРОЭНЕРГИЮ

Рациональное использование электроэнергии позволяет не только снизить расходы, но и сохранить окружающую среду. Выполнение следующих простых правил позволит добиться наилучших результатов:

• Использование духовки только для приготовления большого объема пищи.
  Мясо весом до 1 кг выгодней приготовить в кастрюле на варочной поверхности.

- Использование остаточного тепла духовки. Если блюдо готовится более 40 минут отключить духовку за 10 минут до конца приготовления.

Внимание! Если используется таймер, установить его на более короткое время.

- Аккуратно закрывать дверцу духовки. Загрязненные уплотнители дверцы духовки способствуют потере тепла. Загрязнения на уплотнителях следует устранять сразу.

- Не располагайте плиту вблизи холодильников/морозильных камер Без необходимости возрастает потребление электричества

РАСПАКОВКА

Для транспортировки устройство было защищено от повреждений упаковкой. После удаления упаковки, просим Вас избавиться от ее частей способом, не наносящим ущерба окружающей среде.

Все материалы, использованные для изготовления упаковки, безвредны, на 100% подлежат переработке и обозначены соответствующим знаком.

Внимание! К упаковочным материалам (полиэтиленовые пакеты, куски пенопласта и т.п.) в процессе распаковки нельзя подпускать детей.

ИЗЪЯТИЕ ИЗ ЭКСПЛУАТАЦИИ

По окончании срока использования данное устройство нельзя выбросить, как обычные коммунальные отходы, его следует сдать в пункт приема и переработки электрических и электронных устройств. Об этом информирует знак, расположенный на устройстве, инструкции по эксплуатации и упаковке.

В устройстве использованы материалы, подлежащие повторному использованию в соответствии с их обозначением. Благодаря переработке, использованию материалов или иной формой использования отслуживших срок устройств вы внесете существенный вклад в сохранение окружающей среды.

Сведения о соответствующем пункте утилизации использованного оборудования вы можете получить в местной администрации.

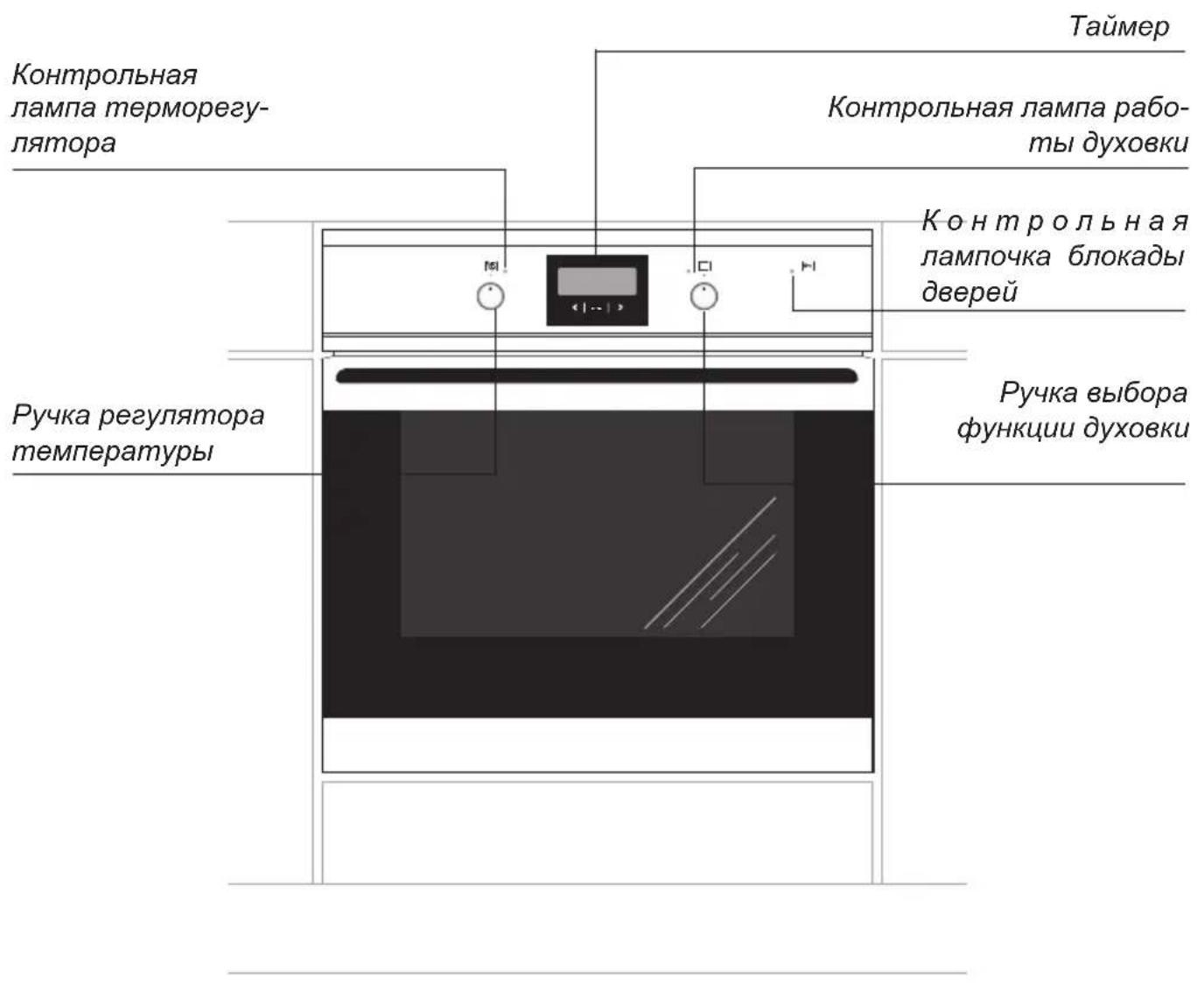

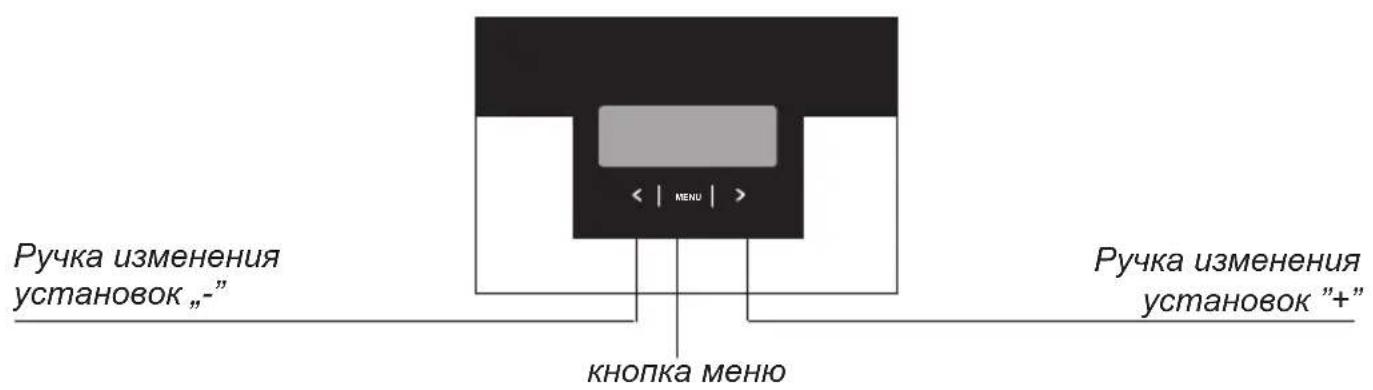

Контрольная лампа терморегу- лятора Таймер Контрольная лампа рабо- ты духовки Контрольная лампочка блокады дверей Ручка регулятора температуры Ручка выбора функции духовки

Ручка изменения установок „-” КНОПКА МЕНЮ Ручка изменения установок "+"

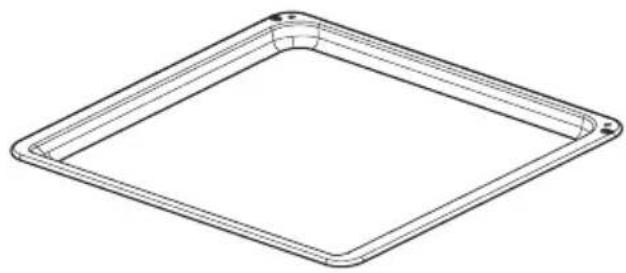

Оснащение плиты - перечень:

Решетка для гриля (решетка для сушки)

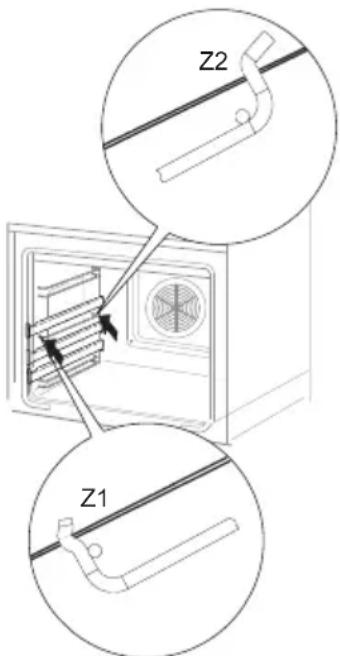

Боковые лестнички

*для определенных моделей

Монтаж духовки

Кухонное помещение должно быть сухим и проветриваемым, иметь исправную вентиляцию, а расположение духовки должно обеспечивать свободный доступ к элементам управления. Духовка изготовлена в категории У. Мебель должна иметь облицовку, а клей, которым она приклеена, выдерживать температуру 100°C. В противном случае возможна деформация поверхности или облицовки.

Подготовить отверстие с размерами, указанными на рисунках: А-установка под крышкой, В-высокая встройка. При наличии в шкафу задней стенки, в ней нужно вырезать отверстия для электрических проводов. Полностью вставить духовку в отверстие, закрепив ее четырьмя винтами. (Рис.С).

min. 600 560 600 min. 38 560 Рис.А

Внимание!

Монтаж производить при отклю- ченном электропитании.

40 560 560 595 Рис.В Рис.С

Подключение духовки к электрической сети

• При производстве духовка рассчитана на питание переменным однофазным током (230В\~50 Гц) и оснащена кабелем подключения 3 x 1,5 мм ^2 длиной около 1,5 м с закрытой вилкой.
• Гнездо подключения электросети должно быть закрытым и не должно располагаться над плитой. После установки духовки необходимо, чтобы розетка была доступной для пользователя.
• Перед подключением духовки к розетке нужно проверить: -выдержат ли предохранители и электропроводка нагрузку духовки, -оборудована ли электросистема действенной системой заземления, соответствующей требованиям действующих норм и распоряжений,
• доступна ли розетка.

Внимание!

В случае повреждения неотключаемого питательного провода, во избежание опасности он должен быть заменен у производителя или в специализированной ремонтной мастерской квалифицированным специалистом.

Перед первым включением духовки

• удалить части упаковки,
• аккуратно (медленно) удалить этикетки с дверок духовки,
• очистить камеру духовки от заводских средств консервации,
• вынуть содержимое духовки и промыть в теплой воде с добавлением жидкости для мытья посуды,
  ● включить вентиляцию в помещении или открыть окно,
• прогреть духовку (250°C, в течение 30 минут), удалить загрязнения и тщательно помыть,

Ручки выключателей «спрятаны» в панели управления. Для того, чтобы выбрать желаемую функцию следует:

1. Осторожно нажать ручку и отпустить,
2. Установить на выбранной функции.
   Обозначения ручки выключателя на ее бо- ковой стороне соответствуют очередным функциям духовки.

Внимание!

В плитах, оборудованных электронным таймером, после подключения к сети дисплей будет показывать „0.00“.

Нужно установить текущее время таймера (см. инструкцию эксплуатации таймера).

Если текущее время не установлено, духовка работать не будет.

Внимание!

Электронный программатор T s ос-нащен сенсорами, обслуживаемыми прикосновением пальцем к обозначенной поверхности.

Каждое изменение установки сенсора подтверждается звуковым сигналом. Поверхность сенсоров следует содержать в чистоте.

1 O

Камеру духовки нужно мыть исключительно теплой водой с добавлением небольшого количества жидкости для мытья посуды.

Таймер

обозначения рабочих функций

MENU - сенсор выбора функций работы программатора

<-сенсор ,,-"

-сенсор „+”

Установка текущего времени

После подключения к сети или повторного включения после пропадания напряжения в сети, дисплей показывает 0.00, и надпись AUTO мерцает,

AUTO 0:0:0 |< | MENU | >|

● нажать на сенсор MENU, дисплей показывает 🤅
- установите текущее время, пользуясь сенсорами < и >.

По истечении ок. 7 сек. после окончания операции по установке времени, новые данные будут занесены в память. Откорректировать время можно позднее, используя сенсор < и>. После этого можно вносить изменения в текущее время.

Внимание!

Без установки текущего времени невозможна работа духовки.

Минутный таймер

Минутный таймер можно активизировать в любой момент, несмотря на активное состояние других функций программатора. Время работы выставляется в пределах от 1 минуты до 23 часов 59 минут. Для того, чтобы установить минутный таймер, нужно:

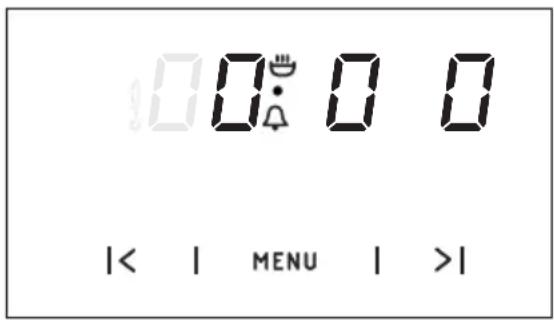

● нажать на сенсор MENU, дисплей показывает

0:00 |< | MENU | >|

- установить нужное время работы минутного таймера при помощи сенсор > и <.

Установленное время минутника показывается на дисплеи, а функция 📞 высвечивается на дисплеи.

По истечении установленного времени, включается звуковой сигнал. Функция начинает мигать.

- Для выключения сигнала нажать на сенсор MENU, < или >. Значок функции погаснет, а дисплей будет показывать текущее время.

Внимание! Если звуковой сигнал не выключится ручным способом, он включится автоматически приблизительно через 7 минут.

Полуавтоматический режим

Для того, чтобы духовка выключилась в определенное время:

• установите ручку функции духовки и ручку терморегулирования в положение, при которых должна работать духовка
  ●нажмите и удерживайте сенсор MENU, пока

на дисплеи не высветится:

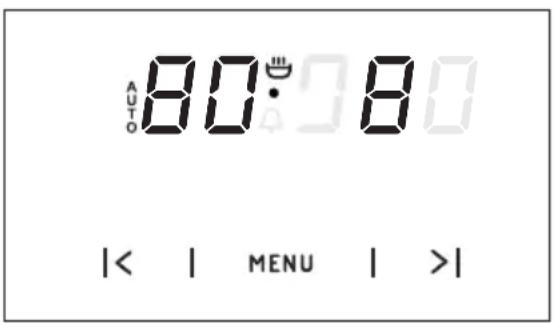

AUTO 80:080 |< | MENU | >|

- установите требуемое время работы сенсорами < и > в пределах с 1 минуты до 10 часов.

Установленное время будет запомнено приблизительно через 7 сек, дисплей снова укажет текущее время при высвеченной функции AUTO.

По истечении установленного времени духовка выключится автоматически. Включится звуковой сигнал, а функция AUTO начнет мигать.

• установите ручки функции духовки и терморегулирования в положение «выключено»,
  ●нажать на сенсор MENU,< или > для выключения сигнала; функция AUTO погаснет, а дисплей будет показывать текущее время.

Внимание! В духовках, оснащенных одной ручкой управления, ручка функций духовки присоединена к терморегулятору.

Автоматический режим

Если духовку необходимо включить на определенное рабочее время и в установленное время выключить, нужно установить рабочее время и время окончания работы:

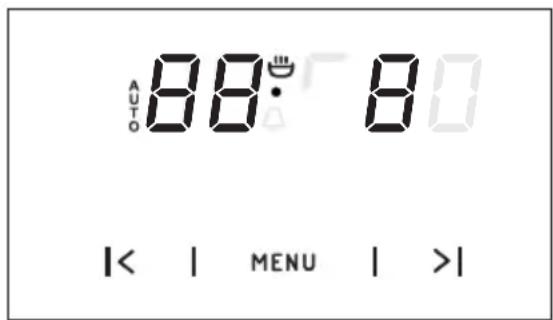

●нажмите и удерживайте сенсор MENU, пока на дисплей не появится:

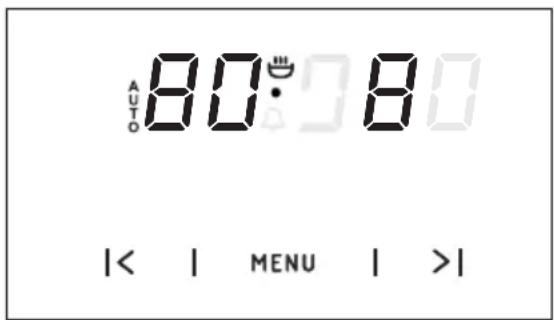

AUTO 80:30 |< | MENU | >|

• установите требуемое время работы сенсорами < и >, в пределах с 1 минуты до 10 часов,
  ●нажмите и удерживайте кнопку MENU, пока на дисплей не появится:

AUTO 88:00 |< | MENU | >|

• установите время выключения (окончания работы) сенсорами < и >, которое не превышает 23 часов 59 минут,
• установите ручку функции духовки и ручку терморегулирования в требуемые положения, при которых должна работать духовка.

Функция AUTO высвечивается, работа духовки начнется, учитывая разницу между установленным временем окончания работы и установленным временем работы духовки (например, установленное время работы духовки равняется 1 час, а установленное время окончания работы 14.00. Духовка включится автоматически в 13.00).

По достижении времени окончания работы, духовка выключится автоматически, включится звуковой сигнал, а функция AUTO на дисплее начнет мигать.

• установите ручки функций духовки и терморегулирования в положение «выключено»
  ●нажать на сенсор MENU,< или > для выключения сигнала; функция AUTO погаснет, а дисплей будет показывать текущее время.

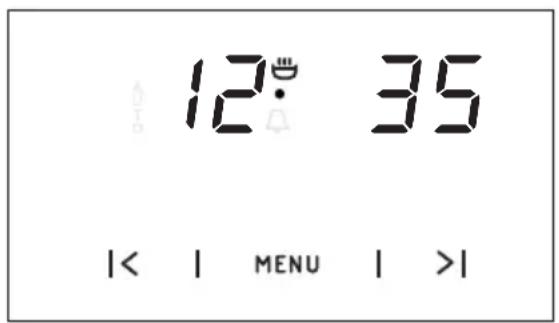

12:35 |< | MENU | >|

Отмена настроек

В любой момент можно отменить на- стройки, минутный таймер или функции автоматической работы.

Отмена настроек автоматической работы:

●одновременно нажать сенсор < или >,

Отмена настроек минутный таймер:

• сенсор MENU выбрать функции минутный таймер,
  ●повторно нажать сенсор < или >,

Изменение тона звукового Сигнала

Тон звукового сигнала можно изменить следующим образом:

●одновременно нажать сенсор < или >,
- сенсор MENU выбрать функцию «тон», значения на дисплее будут мигать:

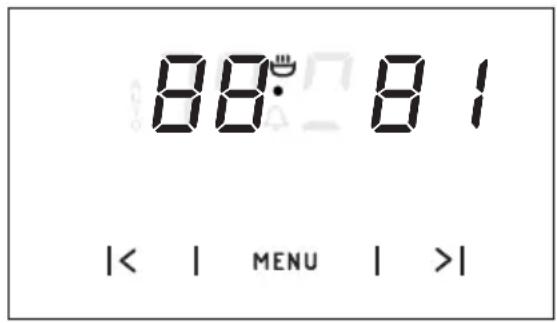

88:81 |< | MENU | >|

- сенсор > выбрать соответствующий тон в диапазоне от 1 до 3.

Функция «Пиролиз»

Время пиролиза можно установить от 2.00 до 3.00 часов.

• Установить поворотную ручку функций духовки в позиции Ⓟ
• Сенсорами MENU, < или > установить время пиролиза

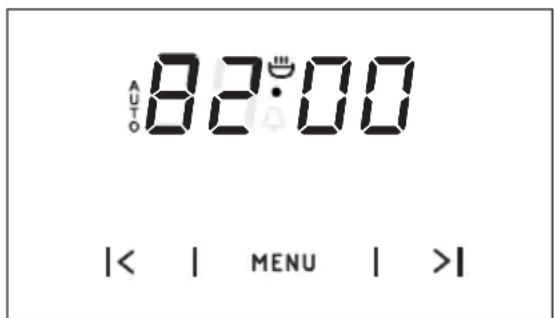

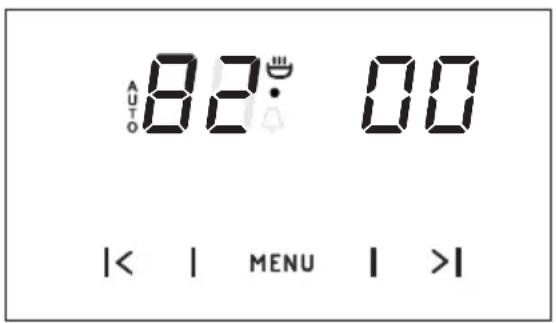

AUTO 82:00 |< | MENU | >|

Внимание!

Перед включением пиролитической чистки духовки следует прочесть раздел инструкции «Чистка и уход за плитой».

Функции духовки и ее обслуживание.

Духовка с принудительной конвекцией (с конвекцией и кольцевым нагревателем)

Духовка может нагреваться при помощи верхнего и нижнего нагревателей печки и кольцевого нагревателя. Работа духовки управляется при помощи ручки выбора режима работы духовки – установк а заключается в повороте ручки в нужное положение, а также ручки регулирования температуры - установка заключается в повороте ручки на выбранное значение температуры.

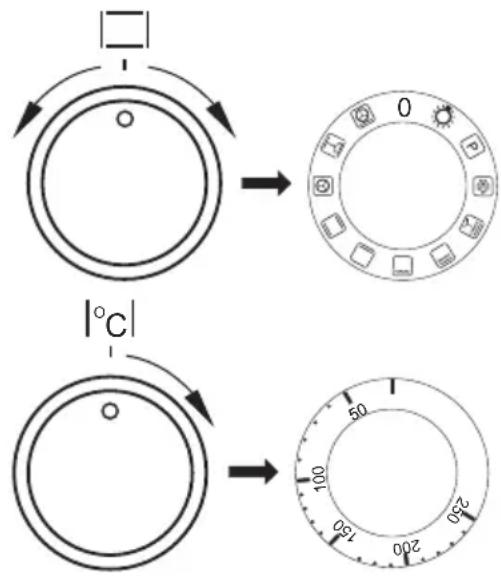

Ручки выключателей «спрятаны» в панели управления. Для того, чтобы выбрать желаемую функцию следует:

• Осторожно нажать ручку и отпустить,
• Установить на выбранной функции.

Выключение осуществляется установкой обеих ручек в положение „●” / „0”.

Внимание!

Включение нагревания (нагревателя и т.п.) после включения какой-либо функции духовки произойдет только после выбора температуры.

нулевая установка

независимое освещение духовки С помощью установки поворотной ручки в данной позиции загорается свет в духовом шкафу.

Функция «Пиролиз»

Пиролитическое самоочищение духового шкафа. Духовку разогреть до температуры около 480°C. Остатки пищевых продуктов и нагара после выпекания, приготовления способом гриля в духовке, превратятся в лёгкий для удаления пепел, который по окончании процесса следует смести либо убрать с помощью влажной салфетки.

Внимание!

Перед включением пиролитической чистки духовки следует прочесть раздел инструкции «Чистка и уход за плитой». Размораживание

Включен только вентилятор, без использования каких-либо нагревателей.

Турбо гриль и конвекция

В этом положении ручка духовки выполняет функцию усиленного нагрева с конвекцией. На практике это позволяет ускорить процесс обжаривания и улучшить вкусовые качества готовящегося блюда. Поджаривание необходимо производить при закрытой дверце духовки.

функция «Усиленный «ГРИЛЬ» («Суппер-Гриль»)

Включение функции «Усиленный «ГРИЛЬ» позволяет на запекание при одновременно включенном верхнем нагревателе. Данная функция позволит применять более высокую температуру в верхней рабочей части духовки, в результате чего блюда больше зарумяниваются, данная функция позоляет также на запекание больших порций.

включена функция «ГРИЛЬ»

Запекание «ГРИЛЬ» до румяности блюда, применяется для запекания маленьких порций мяса: стейков, шницелей, рыбы, тостов, колбасок, запеканок (запекаемое блюдо не может быть толще 2-3 см, в процессе запекания блюдо надо перевернуть на другую сторону).

включен нижний нагреватель

В данном положении поворотной ручки духовка нагревается исключительно с помощью нижнего нагревателя. Запекание теста снизу (например, «влажная» выпечка и выпечка с фруктовой начинкой)

включен верхний и нижний нагреватель

Установка поворотной ручки в данной позиции позволяет нагревать духовку конвенциональным способом. Прекрасно подходит для печения блюд из теста, рыбы, мяса, хлеба, пиццы (обязательным является предварительное разогревание духовки, а так же применение темных противеней), процесс печения на одном уровне.

включена термовентиляция

Установка поворотной ручки в функции «ВКЛЮЧЕНИЕ ТЕРМОВЕНТИЛЯЦИИ» позволяет нагревать духовку «принудительным» способом с помощью термо-вентилятора, который расположен в центральной части задней стенки духового шкафа. В конвенциональных духовках в процессе печения применяются более низкие температуры.

Пользование данным способом на- гревания позволяет равномерно распределить тепло вокруг блюда, которое находится в духовке.

выключен вентилятор, а также верхний и нижний нагреватель.

В данной рабочей позиции поворотной ручки духовка работает в режиме «TECTO». Конвенциональная духовка с вентилятором (функция рекомендуется во время процесса печения).

включен термовентилятор и ниж- ний нагреватель

В данном положении поворотной ручки духовка работает в режиме термовентиляции и включенного нижнего нагревателя, что приводит к повышению температуры от способа печения. Большее количество тепла будет находиться в нижней части выпекаемого, например, приготовление «мокрой» выпечки, пиццы.

Контрольная лампа

Включение духовки сопровождается свечением двух сигнальных лампочек, желтой и красной. Горение контрольной лампочки желтого цвета сигнализирует о работе духовки. Погасшая красная лампочка информирует о том, что в духовке установилась нужная температура. Если кулинарные рекомендации советуют помещать блюдо в разогретую духовку, это нужно делать не ранее первого отключения красной контрольной лампочки. В процессе приготовления красная лампочка будет включаться и выключаться (поддержание температуры внутри духовки). Желтая контрольная лампочка может также гореть в положении ручки «Освещение камеры духовки».

Использование печки

Обжаривание происходит в результате воздействия на пищу инфракрасных лучей, создаваемых разогревшимся грилем.

Для включения печки нужно:

• Установить ручку духовки в положение, обозначенное символом
• Разогреть духовку в течение 5 минут (при закрытой дверце духовки).
• Поставить в духовку поднос с продуктами питания на соответствующий рабочий уровень, а в случае обжаривания на вертеле - расположить непосредственно под ним (ниже вертела) поддон для стекающего жира,
• Обжаривание следует осуществлять при закрытой дверце духовки.

Для функции «гриль» и «усиленный гриль» температуру нужно установить на 250°C, а для функции «конвекция и гриль» максимум на 190°C.

Внимание!

Когда используется духовка, доступные части могут нагреться. Рекомендуется не подпускать к духовке детей.

Выпечка

• Рекомендуется выпекать пироги на поддонах, являющихся заводской комплектацией плиты,
• Выпечу можно производить в формах и на поддонах промышленного производства, которые ставятся на боковые направляющие. Для приготовления продуктов питания рекомендуется использовать поддоны черного цвета, поскольку они лучше проводят тепло и сокращают время приготовления,
• Не рекомендуется применять формы и поддоны со светлой и блестящей поверхностью при обычном нагревании (верхний и нижний нагреватели), применение такой посуды может привести к тому, что тесто не пропечется снизу,
• При использовании кольцевого нагревателя предварительный прогрев духовки не обязателен. Для прочих режимов, перед приготовлением продуктов духовку нужно разогреть,
  ● Перед тем, как вынуть пироги из духовки, нужно проверить их готовность при помощи палочки (которая должна остаться сухой и чистой),
• Рекомендуется оставить выпечку в духовке на 5 минут после ее выключения,
• Температура выпечки, приготовленной с использованием функции циркуляции температуры обычно на 20 -30 градусов ниже, чем при обычной выпечке (с применением нижнего и верхнего нагревателя),
• Параметры выпечки, приведенные в таблицах справочные, и могут меняться в соответствии с вашим опытом и вкусами,
• Если сведения в кулинарных книгах значительно отличаются от наших рекомендаций, просим руководствоваться настоящей инструкцией.

Поджаривание мяса

• В духовке готовится мясо порциями более 1 кг. Порции, вес которых меньше, рекомендуется готовить на газовых горелках плиты,
• Для приготовления рекомендуется применять жаропрочную посуду, с ручками, не поддающимися воздействию высокой температуры,
• При приготовлении пищи на решетке или вертеле на самом низком уровне нужно разместить поддон с небольшим количеством воды,
• Минимум один раз, на этапе полуготовности, нужно перевернуть мясо на другую сторону, в процессе выпечки время от времени поливать мясо выделяющимся соком или горячей соленой водой, поливать мясо холодной водой не рекомендуется.

ПРИГОТОВЛЕНИЕ ПИЩИ В ДУХОВКЕ - ПРАКТИЧЕСКИЕ СОВЕТЫ

Духовка с принудительной конвекцией (с конвекцией и кольцевым нагревателем)

Вид выпечки продукт	Функции духовки	Температура Уровень Время [мин.]
		°C	(°)	(°)
		160 - 200 2 - 3	30 - 50
[SCT6]	[GA06]	160 - 180 2 20	-40*
		140 - 160 2 10	-40*
		200 - 230 1 - 3	10 - 20
		210 - 220 2 45	-60
		160 - 180 2 - 3	45 - 60
[SWW4]		190 2 - 3 60	-70
		230 - 250 4 14	-18
		225 - 250 2 120	-150
		160 - 180 2 120	-160
		160 - 230 2 90	-120
		160 - 190 2 90	-120
	[CSX5]	190 2 - 3 50	-60
		160 - 180 2 45	-60
	[KDBX]	175 - 190 2 60	-70
		190 - 210 2 40	-50
[20W6]	[BK2Y]	170 - 190 3 40	-50

Внимание!

Параметры, приведенные в таблицах являются справочными и могут изменяться в зависимости от Ваших кулинарных пристрастий и опыта.

Аккуратность пользователя и поддержание духовки в чистоте и ее правильное содержание в значительной мере продлевают срок ее безаварийной работы. Перед чисткой духовку нужно выключить, обратив особое внимание на то, чтобы все ручки находились в положении

„●” / „0”. Чистку можно производить только по-

сле того, как духовка остынет.

• Духовку следует чистить после каждого использования. При чистке включается освещение, что позволяет улучшить видимость внутри рабочего пространства.
• Камеру духовки надлежит мыть только теплой водой с добавлением небольшого количества жидкости для мытья посуды.

- Паровая чистка «Steam Clean»

- в миску, поставленную на первый снизу уровень духовки налить 0,25 л воды (1 стакан),

-закрыть дверцу духовки,

-ручку регулятора температуры установить в положение 50°C, ручку выбора режима работы в положение «нижний нагреватель»

-нагревать камеру духовки около 30 минут,

-открыть дверцу духовки, внутренний объем камеры протереть тряпкой или губкой, затем промыть теплой водой с добавлением жидкости для мытья посуды.

Внимание. Остаточная влага после паровой очистки может иметь вид капель или остатков воды под плитой.

- После мытья камеры духовки ее следует вытереть насухо.

Внимание!

Для чистки и поддержания в рабочем состоянии стеклянных поверхностей не применять чистящие средства, содержащие абразивы

Замена лампочки освещения духовки

Для исключения возможности поражения электрическим током перед заменой лампочки убедитесь, что устройство выключено.

• Все ручки управления установить в положение „●” / „0” , и выключить питание,
• Вывернуть и промыть колпак лампочки, вытереть его насухо.
• Вывернуть осветительную лампочку из гнезда, при необходимости заменить ее на новую
  – лампочка высокотемпературная (300°C) с параметрами:
• напряжение 230
• мощность 25 W -резьба E14.

• Ввернуть лампочку. Обратите внимание на правильную установку лампочки в керамическое гнездо.
  ● Ввернуть колпак лампочки.

Пиролитическая чистка

Пиролитическое самоочищение духового шкафа. Духовку разогреть до температуры около 480°C. Остатки пищевых продуктов и нагара после выпекания, приготовления способом гриля в духовке, превратятся в лёгкий для удаления пепел, который по окончании процесса следует смести либо убрать с помощью влажной салфетки.

Перед включением функции «Пиролиз».

Hinweis!

Следует вынуть всё внутреннее прилагаемое оборудование духового шкафа, предназначенное для приготовления (противени, решётки, боковые направляющие, телескопические направляющие и другое оборудование) Оборудование на время пиролиза не может находиться в духовом шкафу! Оставленное в духовом шкафу оборудование, на время очищения способом пиролиза, будет повреждено.

• Уберите большие загрязнения изнутри духового шкафа
• Очистите влажной салфеткой грязную поверхность духового шкафа.
  ● Действуйте согласно с инструкцией

Во время процесса чистки

• Не оставляйте кухонных тряпочек поблизости разогретого духового шкафа.
• Не включайте кухонную плиту.
• Не включайте освещение духового шкафа.

- Двери духовки оборудованы блокадой, благодаря которой они не откроются во время процесса пиролиза. Не открывать двери духовки, чтобы не прервать процесса чистки.

Внимание!

Во время процесса пиролитической чистки кухонная плита может нагреться до очень высоких темпер ат ур, её в нешние поверхности могут нагреваться больше, чем обычно, поэтому, следует контролировать, чтобы возле кухонной плиты в это время не было детей.

Во время процесса чистки кухонной питы способом пиролиза кухонное помещение должно быть хорошо проветриваемым.

Процесс пиролитической чистки:

• Закройте двери духового шкафа.
• Установите ручку выбора функции на позиции «Пиролиз»
• На табло программатора появится время продолжительности процесса пиролиза (2:00), а также символы «авто» и «Р». Одновременно загорится лампочка контрольной блокады дверей духового шкафа |о-|.

AUTO 82:00 |< | MENU | >|

• Выберите время продолжительности процесса пиролиза сенсором «Меню», так же, как при установке автоматических программ. Можно выбрать время 2:00, 2:30 либо 3:00. Выбор функции «Установка окончания времени» при пиролитической чистке недоступна.
• После данных действий, начинётся процесс пиролитической чистки. Двери духового шкафа заблокированы.

• После окончания процесса пиролиза на дисплее появится РО.00
• Двери разблокируются автоматически, когда температура внутри духового шкафа будет ниже 160°C. Лампочка блокировки дверей погаснет.
• После того, как лампочка блокировки дверей погаснет, установите поворотную ручку выбора функции в позиции 0.
• После отключения духового шкафа и разблокирования дверей, можно открыть духовку и удалить пепел мягкой влажной салфеткой. Установите боковые направляющие и другое оборудование духового шкафа. Духовка готова к эксплуатации.

Важно!

Если в тракте процесса пиролиза кто-то по ошибке откроет двери духовки, цикл чистки прервётся, замигает сигнал лампочки блокировки дверей. Если это произойдёт то, чтобы снова включить цикл пиролиза, следует установить ручку выбора функции в позицию 0 и снова начать установку функции пиролиза сначала.

Аннулирование процессов

Пиролиз является автоматической беспрерывной программой.

Если возникла необходимость прервать процесс, следует установить ручку в позиции 0.

В зависимости от момента остановки процесса (поддержания необходимой температуры в духовом шкафу), духовка сначала охладится до температуры ниже 160°C, а затем двери разблокируются.

Аварийное открытие дверей.

Если по какой-либо причине двери духовки разблокировались автоматически, а духовка уже охладилась, то, чтобы открыть двери следует:

• установить ручку в позиции «освещение»
• подождать 4 минуты;
• установить поворотную ручку в позиции 0 — духовка должна разблокироваться в течении 10 минут.

Внимание!

Если температура внутри духового шкафа превышает 160 °C, то двери не разблокируются.

Демонтаж дверей

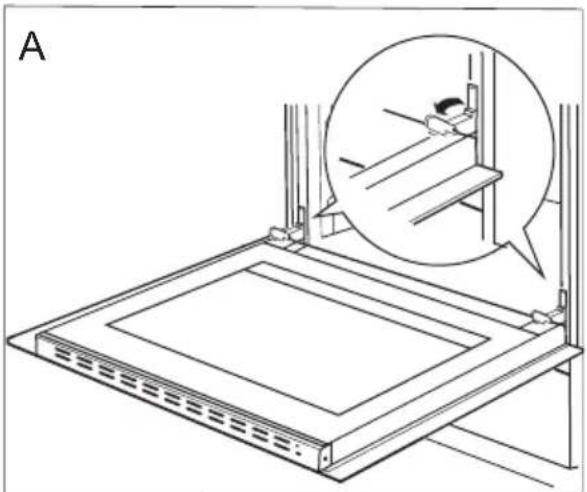

Для облегчения доступа к камере духовки и её чистки, можно снять дверцу духового шкафа. Для этого, откройте двери, приподнимите (отведите) вверх защитный элемент, который размещен в дверной петле (рис. А). Двери легко прикройте, приподнимите и снимите в направлении «прямо». Для того, чтобы установить дверь в духовой шкаф обратно, следует произвести те же действия с точностью до наоборот. При установке необходимо обратить внимание на выемку в дверной петле и правильно разместить кронштейн на выпуклости петли. После установки дверцы духовки, следует обязательно опустить защитный элементи осторожно его прижать. Неправильная установка защитного элемента может, при попытке закрыть дверь, привести к повреждению дверной петли.

Отклонение защиты петель

Снятие внутреннего стекла

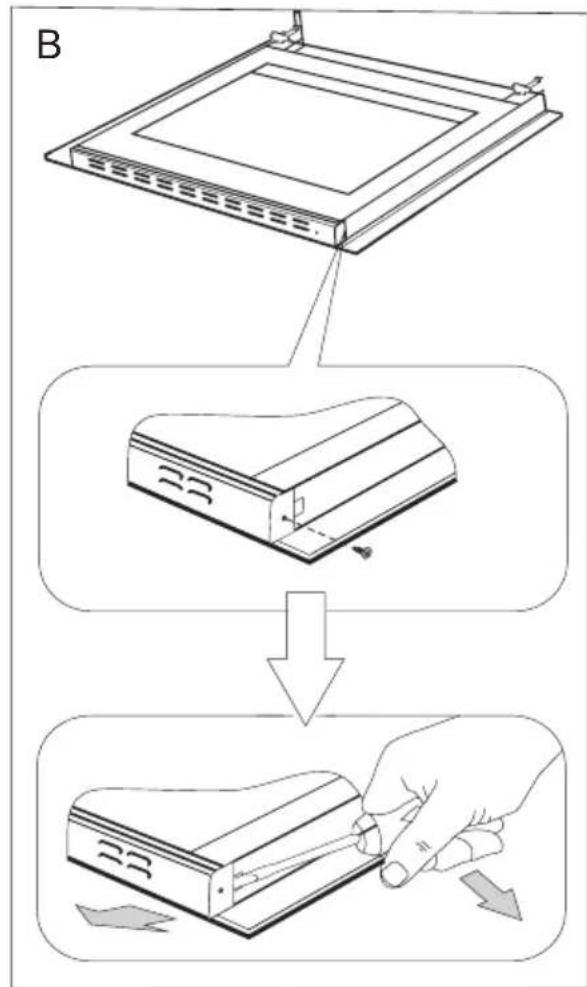

1. С помощью крестообразной отвёртки открытите винты в панели верхней части дверей (рис.В)

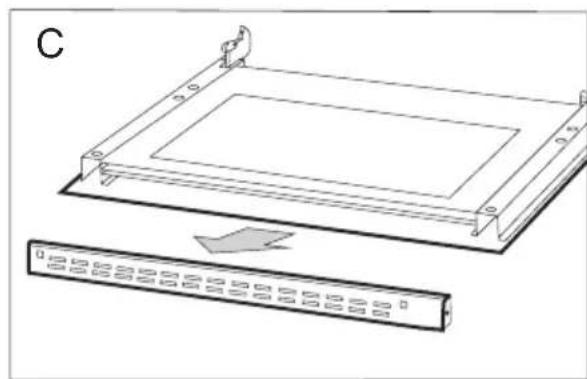

2. С помощью плоской отвёртки выдвиньте верхнюю панель дверей, осторожно приподнимая её с обеих сторон (рис. В, С).

B

1. Внутреннее стекло извлечь (вытянуть) из держателей (в нижней части двери).

Внимание! Существует опасность повреждения стекла! Вынимая его из панели дверей - будьте внимательны и осторожны! Стекло следует выдвинуть, а не поднимать вверх!

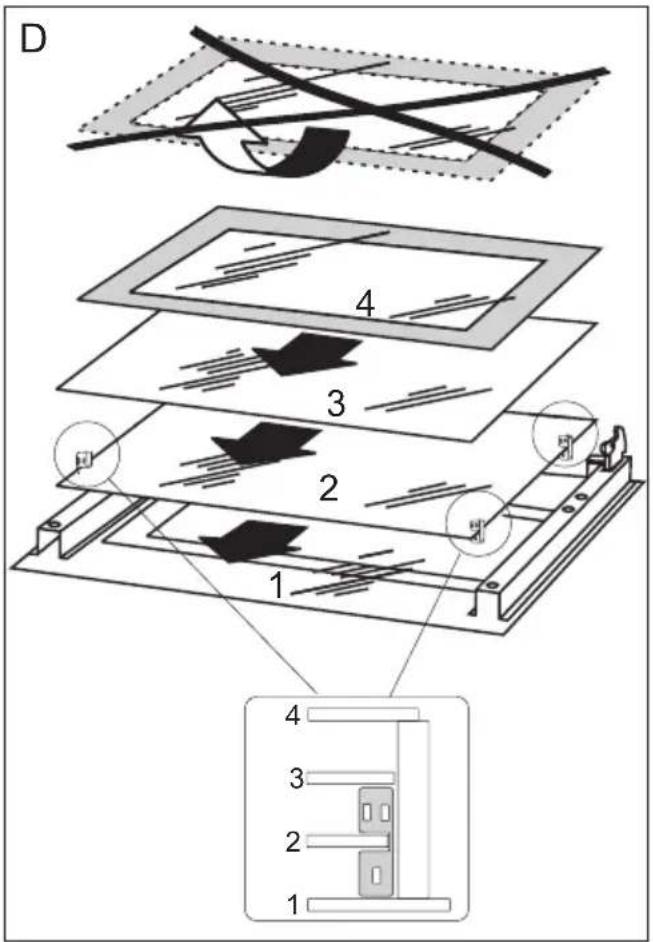

Вынуть среднее стекло (рис. D).

1. Вымыть стекло теплой водой с небольшим количеством моющего средства.

Для того, чтобы заново установить стёкла, действуйте в обратном порядке. Гладкая часть стекла должна находиться вверху, срезанные углы - вверху.

D 1 2 3 4

Снятие внутреннего стекла

Духовки, обозначенные буквой D, оборудованы в легко вынимающиеся направляющие проводники (проволочные лесенки) противеней (и других вложений) духового шкафа. Для того, чтобы их вынуть для мытья, следует потянуть за элемент – зацепку, который находится впереди (Z1), затем отвести (отклонить) в сторону и вынуть с заднего элемента – зацепки (Z2). После мытья, чистые направляющие проводники поместить в крепёжных отверстиях духового шкафа, нажимательным движением вжать элементы – зацепки (Z1 i Z2).

Z2 Z1

Духовки, обозначенные буквами Dr, оборудованы в нержавеющие телескопические (раздвижные) направляющие, прикреплённые к проволочным проводникам. Направляющие следует вынимать и мыть вместе с проволочными проводниками. Перед размещением на них противеней, следует их выдвинуть (если духовка нагрета, проводники надо выдвинуть, зацепив задним краем противеня за буфера, которые находятся в передней части проводников) и затем ввести вместе в противенем.

Внимание!

Телескопические направляющие (проводники) нельзя мыть в посудомоечных машинах.

Периодический осмотр

Помимо действий, необходимых для поддержания духовки в чистоте, следует:

● проводить периодические проверки работы элементов управления и рабочих групп плиты. После истечения гарантийного срока, минимум раз в два года, следует производить осмотр технического состояния плиты в сервисном центре,
- устранять выявленные эксплуатационные дефекты,
- при необходимости провести замену вышедших из строя деталей и узлов

Внимание!

Все ремонтные и регуляционные работы должны производиться соответствующим сервисным центром или масте-ром, имеющим необходимую квалификацию и допуск.

ПОВЕДЕНИЕ В АВАРИЙНЫХ СИТУАЦИЯХ

В каждой аварийной ситуации следует:

• Выключить рабочие узлы плиты
• Отсоединить электропитание
• Вызвать мастера
• Некоторые мелкие дефекты пользователь может исправить сам, следуя указаниям в таблице. Прежде, чем обращаться в сервисный центр, просмотрите таблицу.

ПРОБЛЕМА	ПРИЧИНА	ДЕЙСТВИЯ
1. Электрика не работает	Отсутствие питания	Проверить предохранитель, перегоревший заменить
2. Дисплей таймера пока-Диспъзывает „0.00“	Прибтай бъртасткаечен от сети или временно пропало напряжение	Установить текущее время (см. Инструкция по эксплуатации таймера)
3. Не работает освещение духовки	Лампа вывернута или перегорела	Подкрутить или заменить лампу (см. Раздел Чистка и содержание плиты)

Номинальное напряжение: 230V\~50 Гц

Номинальная мощность: макс. 3,1 кВт

Размеры плиты (ШИРИНА / ГЛУБИНА / ВЫСОТА) 59,5 / 57,5 / 59,5 cm

Полезный объем духовки* 65 - 72 литров

Энергетическая категория на этикетке

Bec ok. 35 кг

Соответствует нормативам EN 60335-1, EN 60335-2-6.

* согласно EN 50304

объем зависит от оснащения духовки – указан

на этикетке энергетической эффективности.

64-510 Вронки, Польша

Тел. [phone]
