РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ED711HGA7 SIEMENS

После распаковки проверьте все детали на отсутствие транспортных повреждений, а также комплектность поставки.

$$ \rightarrow P _ {H C}. \mathbf {1} $$

QR-код для перехода к видео-инструкции по сборке

Здесь находится QR-код для перехода к видео-инструкции по сборке.

$$ \rightarrow P _ {H C}. \boxed {2} $$

Размеры прибора

Здесь приведены размеры прибора

$$ \rightarrow P _ {H C}. \boxed {3} $$

Монтажные размеры для плоского воздуховода

Здесь приведен обзор монтажных размеров для плоского воздуховода.

Вид сбоку:

$$ \rightarrow P _ {H C}. \mathbf {4}, \rightarrow P _ {H C}. \mathbf {5}, \rightarrow P _ {H C}. \mathbf {6} $$

Вид спереди:

$$ \rightarrow P _ {H C}. \boxed {7} $$

Варианты установки

Здесь приведен обзор видов различных вариантов установки.

Фильтр для удаления запахов и адаптер для режима циркуляции воздуха:

$$ \rightarrow P u c. 8 $$

Шумопоглотитель и уплотнитель для режима отвода воздуха:

$$ \rightarrow P _ {H C}. \boxed {9} $$

Заметка: Подходящие воздуховоды для установки вы можете приобрести в сервисной службе, на нашем веб-сайте или в специализированных магазинах.

Безопасные расстояния

Соблюдайте безопасные расстояния для вашего прибора.

Расстояние до ёмкости для слива лишней жидкости: → Рис. 10

Расположение ёмкости для слива лишней жидкости: → Рис. 11

Оптимальная мощность достигается, если расстояние между задней стенкой мебели и стеной составляет 50 мм. При недостаточном расстоянии мощность снижается.

$$ \rightarrow P u c. 1 2 $$

Выдерживайте безопасные расстояния при выполнении выреза в столешнице.

Не кладите в выдвижной ящик предметы, высота которых превышает максимальную высоту ящика. Такие предметы могут упираться в основание прибора, тем самым мешая его работе.

$$ \rightarrow P _ {H C}. \boxed {1 3} $$

Общие указания

■ Внимательно прочитайте данное руководство.
■ Только квалифицированный специалист может выполнить подключение прибора.
■ Перед проведением любых работ отключите подачу электроэнергии.
■ Запрещается использовать прибор на лодках или в автомобилях.
■ Соблюдайте рекомендации производителя столешницы.

Безопасность при монтаже

При установке прибора соблюдайте данные указания по технике безопасности.

Безопасность эксплуатации гарантируется только при квалифицированной установке с соблюдением инструкции по монтажу. За правильность установки ответственность несёт установщик.

Заметка: Этот прибор предназначен для улавливания паров при приготовлении в посуде, стоящей на зоне нагрева. Если пары производят другие приборы (например, кухонные комбайны или варочные панели), эффективность системы вентиляции будет зависеть от расстояния между воздухозабором и местом выхода паров.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность: магнетизм!

Прибор содержит постоянные магниты. Они могут воздействовать на вживленные электронные приборы, например, на кардиостимуляторы или инсулиновые помпы.

▶ Лицам с электронными имплантатами запрещается приближаться к прибору ближе, чем на 10 см.

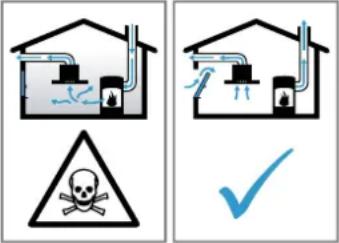

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность отравления!

Втянутые обратно отработавшие газы могут стать причиной отравления. Источники пламени с подводом воздуха из помещения (например, работающие на газе, жидком топливе, дровах или угле нагреватели, проточные водонагреватели, бойлеры) получают воздух для сжигания

топлива из помещения, где они установлены, а отработавшие газы отходят через вытяжную систему (например, вытяжную трубу) из помещения на улицу. Во время работы вытяжки из кухни и располагающихся рядом помещений удаляется воздух. Без достаточного притока атмосферного воздуха в помещение давление может уменьшиться, и токсичные газы из дымохода или вентиляции начнут всасываться обратно в жилое помещение.

Всегда обеспечивайте приток достаточного количества воздуха, если прибор и источник пламени с подводом воздуха из помещения работают одновременно в режиме отвода воздуха.
- Безопасным для эксплуатации прибора с открытым пламенем является понижение давления не более чем на 4 Па (0,04 мбар). Это может быть достигнуто, если требуемый для сжигания воздух будет поступать через незакрываемые отверстия, например, в дверях, окнах, с помощью стенного короба системы притока/отвода воздуха или иных технических мер. Всего один приточно-вытяжной клапан не обеспечит гарантию соблюдения предельного значения.
В любой ситуации обращайтесь за советом к компетентному лицу, ответственному за эксплуатацию и очистку труб, способному оценить вентиляционную систему всего дома и предложить вам решение по принятию соответствующих мер.
- Если прибор работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность возгорания!

Отложения жира в жироулавливающем фильтре могут вспыхнуть.

Никогда не работайте с открытым пламенем рядом с прибором (например, фламбирование).
▶ Прибор можно устанавливать вблизи источника для сжигания твердого топлива (например, дрова или уголь), если предусмотрена цельная несъемная защитная панель. Не должно быть разлетающихся искр.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность травмирования!

Изменение механической или электрической конструкции может стать источником опасности и привести к выходу прибора из строя.

- Изменение механической или электрической конструкции запрещено.

Детали, открытые при монтаже, могут быть острыми и привести к порезам.

- Используйте защитные перчатки.

Прибор тяжёлый.

▶ Для его перемещения потребуются 2 человека.
- Используйте только подходящие вспомогательные средства.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность удушья!

Дети могут завернуться в упаковочный материал или надеть его себе на голову и задохнуться.

▶ Не подпускайте детей к упаковочному материалу.
- Не позволяйте детям играть с упаковочным материалом.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность отравления!

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления.

- Вытяжной воздух не должен выходить через дымовую трубу или воздуховод при их эксплуатации.

▶ Для отвода вытяжного воздуха не следует использовать вентканал, служащий для вентиляции помещений, в которых установлены источники пламени.
▶ При подключении вытяжки к неиспользуемому дымоходу, необходимо получить разрешение в специальной инстанции, отвечающей за эксплуатацию и чистку труб.

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления.

▶ При установке вытяжки в помещениях, где присутствует источник пламени с подводом воздуха из помещения, система подачи питания вытяжки должна быть оборудована функцией аварийного отключения.

Указания по подключению к электросети

Для безопасного подключения прибора к электросети соблюдайте данные инструкции.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность поражения электрическим током!

Следует обеспечить возможность отключения прибора от электросети в любой момент. Этот прибор можно подключать к сети только через правильно установленную распределительную коробку.

В стационарной электропроводке необходимо предусмотреть специальный выключатель для размыкания всех полюсов согласно условиям категории перенапряжения III и согласно условиям монтажа.
Подключение стационарного электрооборудования должно производиться только квалифицированным электриком. Мы рекомендуем установить устройство защитного отключения (УЗО) в электрической цепи снабжения приборов.
■ Проследите, чтобы сетевой кабель не был зажат, не перегибался и находился вдали от острых кромок.
■ Прокладывайте сетевой кабель так, чтобы он не касался нагретого корпуса прибора.
- Используйте только сетевой кабель, входящий в комплект поставки прибора или поставляемый сервисной службой.
- Этот прибор соответствует требованиям правил ЕС по подавлению радиопомех.
- Прибор соответствует классу защиты 1, поэтому он должен эксплуатироваться только с заземляющим проводом.
■ Производитель не несет ответственности за неисправности или возможные повреждения, которые могут быть связаны с несоответствующим электрическим монтажом.

Подготовка к электроподключению

Требование: Работать с внутренними частями прибора или производить замену сетевого кабеля могут только прошедшие обучение специалисты сервисной службы.

1. Соблюдайте указания по подключению к электросети. В случае некорректной сборки, несоответствующей установки или подключения гарантия на прибор перестает действовать.
2. Если вам требуется более длинный сетевой кабель, обратитесь в сервисную службу. В наличии имеются кабели длиной до 2,20 м.
3. При установке приборов без предварительно смонтированного кабеля необходимо провести сетевой кабель к распределительной коробке.

Открывание распределительной коробки

- Приподнимите крышку распределительной коробки с помощью отвёртки.

→ Рис. 14

Подготовка распределительной коробки

1. Ослабьте винт.

Рис. 15

1. Приподнимите кабельный амортизатор отверткой.

→Рис. 16

1. Ослабьте фиксацию кабельного амортизатора.

→Рис. 17

Подключение кабеля к распределительной коробке

1. Подключите клемму 3 N кабеля к распределительной коробке, как показано на следующем рисунке. → Рис. 18

2. Подключите клемму 2 N кабеля к распределительной коробке, как показано на следующем рисунке. → Рис. 19

3. Подключите клемму 1 N кабеля к распределительной коробке, как показано на следующем рисунке. → Рис. 20

4. Подключите клемму 2 L/2 N кабеля к распределительной коробке, как показано на следующем рисунке. → Рис. 21

5. Учитывайте цвет кабелей.

- BN: коричневый

- BU: синий

– GN/YE: жёлтый и зелёный

- ВК: чёрный

- GY: серый

1. При необходимости установите поставляемые в комплекте медные перемычки согласно схеме подключения.

2. Подключите кабели, а затем затяните винты на распределительной коробке.

3. Согласно схеме подключения подключению 1 N\~ или 2 L / 2 N соответствует фаза 1 электродвигателя вентилятора.

4. Подключению 2 N\~/3 N\~ соответствует фаза L1 (серый) электродвигателя вентилятора.

Фиксация кабеля в распределительной коробке

1. Зафиксируйте сетевой кабель кабельным амортизатором.

2. Затяните винт в правильном положении.

– Не используйте аккумуляторный гайковерт.

→Рис.22

1. Чтобы упростить закрывание распределительной коробки, расположите кабели в средней части коробки.

2. Закройте крышку розетки.

Указания по отводу воздуха

Производитель прибора не дает гарантии в случае рекламаций, касающихся участков трубопровода для отвода воздуха.

- Используйте короткую прямую вытяжную трубу, имеющую по возможности большой диаметр.

■ Длинные шероховатые вытяжные трубы, большое количество колен или трубы малого диаметра уменьшают мощность вытяжки и увеличивают шум от работы вентилятора.

- Используйте вытяжные трубы из невоспламеняющихся материалов.

- Чтобы предотвратить возврат конденсата, установите вытяжную трубу под углом 1° к прибору.

Плоские каналы

Используйте плоские каналы, внутреннее сечение которых соответствует диаметру круглых труб:

■ Диаметр 150 мм соответствует прим. 177 см².

■ При несоответствии диаметров труб используйте герметизирующую ленту.
■ Не используйте плоские каналы с резкими изгибами.

Круглые трубы

Рекомендуемый внутренний диаметр круглых труб – 150 мм.

Указания для режима отвода воздуха

В режиме отвода воздуха должна быть установлена заслонка обратной тяги.

Примечания

• Если заслонка обратной тяги не входит в комплект поставки прибора, её можно приобрести в специализированном магазине.
• Если вытяжной воздух отводится через наружную стены, следует использовать телескопический вентиляционный канал, проходящий в стене.

Проверка мебели

1. Убедитесь, что мебель для встраивания установлена ровно и способна выдержать нагрузку. Максимальный вес прибора составляет прим. 25 кг. Столешница, в которую встраивается прибор, должна выдерживать нагрузку прим. 60 кг.
2. После выполнения выреза проверьте устойчивость мебели для встраивания.
3. Следует обеспечить несущую способность и устойчивость с помощью подходящих опорных конструкций, особенно у тонких столешниц.

– Учитывайте вес прибора, включая дополнительную нагрузку.
- Используйте жаропрочный и влагостойкий материал.

1. Убедитесь, что мебель для встраивания способна выдерживать температуру до 90 °C.

2. Не встраивайте духовые шкафы, холодильники, посудомоечные машины, стиральные машины и другую технику под прибором.

3. Точность расположения прибора в горизонтальной плоскости следует проверить после его установки в монтажный проем.
4. Расстояние до навесного шкафа можно выбирать по своему усмотрению. При использовании панели учитывайте удобство и эргономику.

Подготовка мебели

Требование: Мебель для встраивания выдерживает температуру до 90 °C.

1. Разметьте место выреза в мебели в соответствии со схемой установки.
   → Рис. 13
2. Просверлите четыре отверстия диаметром 6 мм.
   → Рис. 23
3. Убедитесь, что угол среза относительно поверхности столешницы составляет 90°.
   →Рис.23

При установке над выдвижным ящиком выдерживайте минимальные отступы.

1. При снятии ёмкости для слива лишней жидкости на установленном приборе соблюдайте минимальные отступы.
   → Рис. 10
2. Учитывайте расположение ёмкости для слива лишней жидкости.
   → Рис. 11

Подготовка мебели к установке прибора для циркуляции воздуха с адаптером

Примечания

■ Установка на внешней стене без теплоизоляции или над неотапливаемым полом не рекомендуется ( ≥ 0,5 Вт/м² °C).
- Не подключайте сторону на выдув напрямую к другим приборам без перегородок. Если невозможно установить перегородки см. «Другие способы установки».

1. При комбинировании с адаптером учитывайте соответствие размеров выреза в задней стенке.

$$ \rightarrow P _ {H C}. \boxed {2 4} $$

1. Измерьте толщину столешницы. Перенесите замер на шаблон и проведите соответствующую линию.

$$ \rightarrow P _ {H C}. \boxed {2 5} $$

1. Вырежьте шаблон по размеченной линии для толщины столешницы А, центральной линии выреза В и контрольной линии для внутреннего выпускного отверстия С.

2. Отметьте центр выреза в столешнице центральной ли- нией на задней стенке мебели.

$$ \rightarrow P _ {H C}. \boxed {2 6} $$

1. Выровняйте шаблон по центральной линии на задней стенке мебели и по нижнему краю столешницы.

2. Сделайте вырез в задней стенке в соответствии с шаблоном.

3. После выполнения выреза удалите опилки.

4. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

$$ \rightarrow P _ {H C}. \boxed {2 3} $$

Вентиляция

1. Установите воздушный клапан в цоколе для режима циркуляции воздуха.

2. Минимальное поперечное сечение воздушного клапана должно быть прим. 400 см².
   – Выпускное отверстие в цоколе должно быть достаточно большим, чтобы снизить мощность тяги и обеспечить низкий уровень шума.
   – Сделайте выходное отверстие, укоротив цокольные рейки, либо используйте соответствующие вентиляционные решетки или плинтуса.

3. Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным сечением 200°см² в нижнем шкафу.

Установка прибора с режимом циркуляции воздуха с адаптером Крепление уплотнителя на адаптере

- Закрепите уплотнитель на адаптере на расстоянии не более 5 мм от края.

$$ \rightarrow P u c. \boxed {2 7} $$

Установка адаптера

1. Очистите и обезжирьте поверхность приклеивания вокруг выреза в задней стенке мебели.

2. Установите адаптер в выпускное отверстие в задней части варочной панели.

$$ \rightarrow P u c. \boxed {2 8} $$

1. Снимите защитную плёнку с адаптера.

$$ \rightarrow P _ {H C}. 2 9 $$

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

$$ \rightarrow P u c. 3 0 $$

Фиксация адаптера

1. Удерживая средний держатель адаптера, сдвиньте его боковыми держателями к задней стенке в нижнем шкафу и приклейте.

$$ \rightarrow P _ {H C}. \boxed {3 1} $$

1. При необходимости дополнительно зафиксируйте адаптер винтами.

$$ \rightarrow P _ {H C}. \boxed {3 2} $$

Подготовка мебели к установке прибора для циркуляции воздуха с циркуляционным каналом

1. При необходимости снимите заднюю стенку мебели.

2. При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

$$ \rightarrow P _ {H C}. \boxed {3 3} $$

1. Установите воздушный клапан в цоколе для режима циркуляции воздуха.

2. Минимальное поперечное сечение воздушного клапана должно быть прим. 400 см².

3. Выпускное отверстие в цоколе должно быть достаточно большим, чтобы снизить мощность тяги и обеспечить низкий уровень шума.
   – Сделайте выходное отверстие, укоротив цокольные рейки, либо используйте соответствующие вентиляционные решетки или плинтуса.

4. Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным сечением 200°см² в нижнем шкафу.

5. После выполнения выреза удалите опилки.

6. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

$$ \rightarrow P u c. \boxed {2 3} $$

Установка прибора для работы в режиме циркуляции воздуха с циркуляционным каналом

1. Используйте уплотнитель, циркуляционный канал, диффузор и фильтр для удаления запахов в режиме рециркуляции воздуха.

2. Учитывайте размеры различных плоских воздуховодов. → Страница 73

Фиксация уплотнителя

- Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5 мм от края.

$$ \rightarrow P u c. 3 4 $$

Установка плоского канала

- Установите плоский канал в выпускное отверстие на задней стенке прибора.

$$ \rightarrow P _ {H C}. \boxed {3 5} $$

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

$$ \rightarrow P u c. \boxed {3 6} $$

Установка системы труб между прибором и диффузором

1. Соедините компоненты циркуляционного канала между собой.

– Закрепите соединители плоских воздуховодов, за- фиксировав их со щелчком.

– Для более надежной фиксации прикрутите соединитель плоского воздуховода 4 винтами для пластика PT 4 x 8 мм.

$$ \rightarrow P _ {H C}. \boxed {3 7} $$

1. Подсоедините циркуляционный канал с плоским воздуховодом к задней части варочной панели.

$$ \rightarrow P _ {H C}. \boxed {3 8} $$

1. Подсоедините диффузор к циркуляционному каналу.

$$ \rightarrow P u c. \boxed {3 9} $$

Подготовка мебели для установки режима отвода воздуха

1. При необходимости снимите заднюю стенку мебели.

2. При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

$$ \rightarrow P u c. 4 0 $$

1. После выполнения выреза удалите опилки.

2. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

$$ \rightarrow P _ {H C.} \boxed {4 1} $$

Установка прибора для работы в режиме отвода воздуха

1. В режиме отвода воздуха используйте уплотнитель и шумопоглощающие фильтры.

2. Соблюдайте указания по работе в режиме отвода воздуха. → Страница 75

Фиксация уплотнителя

- Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5 мм от края.

$$ \rightarrow P u c. \boxed {3 4} $$

Установка системы труб

1. Установите плоский канал в выпускное отверстие на задней стенке прибора.

$$ \rightarrow P u c. \boxed {3 5} $$

1. При необходимости монтируйте дополнительные элементы системы труб.

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы. → Рис. 36

Подсоединение вытяжной трубы

1. Закрепите вытяжную трубу на колене плоского воздуховода.

2. Выполните соединение с вытяжным отверстием.

3. Загерметизируйте места соединения соответствующим образом.

Установка фильтров

Заметка: В режиме циркуляции установите фильтры, поглощающие запах.

В режиме отвода воздуха установите шумопоглощающие фильтры.

1. Обратите внимание на направление воздушного потока фильтров.

2. Вставьте в прибор два фильтра слева и справа и сдвиньте их вперед.

$$ \rightarrow P _ {H C.} \boxed {4 2} $$

1. Вставьте в прибор другие два фильтры слева и справа.

$$ \rightarrow P u c. \boxed {4 3} $$

Установка жироулавливающего фильтра

- Установите жироулавливающий фильтр.

$$ \rightarrow P _ {H C}. \boxed {4 4} $$

Электрическое подключение

1. Учитывайте параметры подключения на типовой табличке.

2. Подключите клемму 3 N кабеля к распределительной коробке, как показано на рисунке.

$$ \rightarrow P _ {H C}. \boxed {4 5} $$

1. Подключите клемму 2 N кабеля к распределительной коробке, как показано на рисунке.

$$ \rightarrow P _ {H C.} \boxed {4 6} $$

1. Подключите клемму 1 N кабеля к распределительной коробке, как показано на рисунке.

$$ \rightarrow P u c. 4 7 $$

1. Подключите клемму 2 L/2 N кабеля к распределительной коробке, как показано на рисунке.

$$ \rightarrow P _ {H C}. \boxed {4 8} $$

1. Учитывайте цвет кабелей.

2. BN: коричневый

3. BU: синий
   – GN/YE: жёлтый и зелёный
4. ВК: чёрный

5. GY: серый

6. В зависимости от типа подключения, при необходимости расположите кабельные зажимы, поставляемые в комплекте, по-разному.

7. При необходимости используйте кабельные зажимы для соединения двух кабелей.

– Укоротите жилы кабелей.
– Удалите изоляцию.

Проверка работы

1. Включите прибор.
2. Если загорается, ОЧОДИ ЕСТВОР подключен некорректно. → "Проверка и отладка подключения к электросети", Страница 77
3. Если на дисплее прибора не появляется индикация ошибок, проверьте работу вентиляции, следуя руководству по эксплуатации.

Проверка и отладка подключения к электросети

1. Отсоедините прибор от сети.
2. Убедитесь, что подключение на приборе и подключение на стене соответствуют схеме подключения в инструкции по монтажу. → "Подготовка к электроподключению", Страница 74 → "Электрическое подключение", Страница 77
3. Для 3 N обратите внимание на следующий рисунок. → Рис. 49
4. Для 2 N обратите внимание на следующий рисунок. → Рис. 50
5. Для 1 N обратите внимание на следующий рисунок. → Рис. 51

Перенастройка индикации на режим отвода воздуха

1. При необходимости перенастройте соответствующим образом электронное управление в базовых установках для режима отвода воздуха.
2. См. главу «Базовые установки» в руководстве по эксплуатации.

Демонтаж прибора

ВНИМАНИЕ!

При использовании инструментов можно повредить раму прибора.

▶ Не извлекайте прибор сверху.
1. Отсоедините прибор от электросети.
2. Снимите вытяжной канал или ослабьте соединение для циркуляции воздуха.
3. Извлеките прибор, вытолкнув его снизу.
