РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ F5LA90B1 FALMEC

RU - Размеры для установки.

RU - Крепление вытяжки (1), установка обратного клапана (2).

RU - Крепление трубы NRS

RU - Электрическое подключение (5). - Монтаж дымохода (6+7).

RU - ФИЛЬТРЫ С АТИВИРОВАННЫМ УГЛЕМ/НР (опциональные) : Монтаж

ТЕХНИКА БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

Установку должны выполнять квалифицированные опытные установщики в соответствии с указаниями настоящего руководства и действующими нормативными требованиями.

Если токоподродящий кабель или другие детали повреждены, то НЕЛЬЗЯ использовать вытяжку: отсоединить вытяжку от сети электропитания и обратиться к дистрибьютеру или в авторизованный центр технической поддержки для ее ремонта.

Не вноси ть электрические, механические и функциональные изменения в прибор.

Не пытаться самостоятельно заменить детали или отремонтировать прибор. Работы, выполненные некомплестентными людьми или неквалифицированным персоналом, могут нанести ущерб, в том числе, серьезный, имуществу и/или лицам, на которых не распространяется гарантия изготовителя.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ УСТАНОВЩИКА

ТЕХНИКА БЕЗОПАСНОСТИ

Прежде чем приступить к установке вытяжки, необходимо убедиться в целостности и исправности всех ее частей. При обнаружении нарушений не приступить к установке, а обратиться к дистрибьютеру.

При обнаружении дефектов внешнего вида НЕ устанавливать вытяжку; уложить ее в ис- ходную упаковку и обратиться к дистрибьютеру.

По завершении установки не принимаются претензии по дефектам внешнего вида.

Во время установки следует всегда пользоваться средствами индивидуальной защиты (например, защитная обусь) и проязлять осторожность и осмотрительность.

Комплект крепежных деталей (винты, дюбеля), поставляемый с вытяжкой, можно использовать исключительно на кнопичных стенах. В случае установки на стены из других материалов, следует принять во внимание другие крепежные системы с учетом прочности степень и веса вытяжки (указано на стр. 2).

Следует учитывать, что установка с использованием крепежных систем отличных от поставляемых или не соответствующих назначению, может призести к опасности электрического характера и механической надежности.

Не устанавливать вытяжку вне помещений и в местах, где она подвергалась бы воздействию атмосферных язлений (дождь, ветер и т.д.).

ЭЛЕКРИЧЕСКАЯ БЕЗОПАСНОСТЬ

Электросистема, к которой подключается вытяжка, должна соответствовать действующим нормам и должна быть заземлена в соответствии с требованиями норм, действующих в стране эксплуатации; она также должна соответствовать требованиям европейских норм по противопомеховым устройствам.

Убедиться, что напряжение в электросети соответствует указанному на заводской табличке, которая находится внутри вытяжки.

Розета, используемая для полсоединения к сети электропитания, должна быть пегкодоступна при установленном оборудовании. В противном случае необходимо предусмотреть в доступном месте главный выключатель для отключения вътяжки при возникновении такой необходимости.

Любые изменения электросистемы должен выполнять только квалифицированный электрик.

Максимальная длина винта для крепления вытяжки (поставляется производителям) составляет 13 мм. Использование винтоа, не соответствующих настоящим инструкциям, может привести к опасности электрического характера.

В случае неисправности прибора не следует пыгаться самостоятельно устранить неисправность, необходимо связаться с дистрибьютером или авторизованным центром технической поддержки для его ремонта.

Во время установки вытяжки следует отключить прибор, достав виляку из розетки или воспользовавшись главным выключателем.

БЕЗОПАСНОСТЬ ОТВОДА ДЫМОВ

Не подключать аппарат к дымоотводам для отвода дымов, полученных в результате сгорания (котлов, каминов и т.д.).

Перед установкой вытяжки следует уводиться, что соблюдены все требования действующих норм по выводу воздуха за пределы помещения.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Эти меры предосторожности составлены для вашей безопасности, а также для безопасности других лиц, поэтому просим вас их внимательно прочесть перед эксплуатацией или очисткой прибора.

Изготовитель не несёт никакой ответственности за ущерб, прямой или косвенный, нанесённый людям, имуществу или домашним животным по причине несоблюдения предписаний, указанных в настоящем руководстве.

Важно, чтобы данное руководство с инструкциями хранилось вместе с оборудованием для последующего обращения к нему при необходимости.

В случае продажи или передачи аппарата другому лицу, убедиться, что передается также и руководство, чтобы новый пользователь мог ознакомиться с функционированием затяжки и соответствующими предупреждениями.

После установки вытяжки из н/ж стали, необходимо очистить ее от остатков клея защитного покрытия и возможных патен масла или смазки. Если не удалить их, они могут непоправимо повредить поверхность вытяжки. Для этой операции изготовитель рекомендует пользоваться салфстками из комплекта поставки, которые также имеются в продаже.

Требовать оригинальные запчасти.

НАЗНАЧЕНИЕ

Прибор предназначен исключительно для вытяжки дымов, образующихся при приготовлении пищи в домашних условиях, не в профессиональной среде. Любое другое применение, отличное от этого, является недопустимым, оно может нанести ущерб людям, имуществу и домашним животным, и снимает с изготовителя всякую ответственность.

Прибором могут пользоваться дети не младше 8-ми летнего возраста, люди с ограниченными физическими, умственными или сенсорными возможностями, неопытные или не обладающие необходимыми зненими люди, при условии, что находятся под поисмотром или после специального обучения по безопасному использованию устройства и осознания связанных с этим опасностей. Дети не должны играть с прибором. Очистку и техобслуживание, выполняемье пользователем, не должны осуществлять дети без присмотра.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПО ЭКСПЛУАТАЦИИ И ОЧИСТКЕ

Перед выполнением любой операции по чистке или техобслуживанию отсоединить аппарат от электропитания, вынув вилку из розетки или с помощью главного выключателя.

Не прикасаться к вытяжке мокрыми руками и не пользоваться ей, стоя босилком.

Когда прибор не используется, всегда проверяйте, что все электрические компоненть (свет, ае пиратор) выключены.

Общий вес предметов, размещенных или подрешенных к вытяжке (где это предусмотрено) не должен превышать 1,5 кг.

Наблюдать за фритюрницами во время использования; разогретое масло может воспламениться. Не разжигать открытый огонь под вытяжкой.

Не готовить пищу на открытом огне под вытяжкой.

Никогда не пользоваться вытяжкой без металлических жироулавливающих фильтров, в этом случае жир и загрязнения оседают в приборе, отрицательно влияя на его работу.

Доступные части вытяжки могут нагреваться при использовании вместе с варочными приборами.

Не очищать вытяжку, когда ее части еще не остыли.

Если очистка выполняется не в соответствии со способами и с использованием средств, указанных в настоящих инструкциях, возможен риск пожара.

Когда вытяжка не используется в течение длительного периода времени, необходимо выключить главный выключатель.

В случае одновременного использования других устройств (котлы, печки, камины и т.п.), работающих на газу или другом топливе, предусмотреть соответствующую вентиляцию помещения, в котором производится всасывание дымов, согласно действующим нормативным требованиям.

УСТАНОВКА

раздел предназначен только квалифицированному персоналу

Прежде чем приступить к монтажу вытяжки, следует внимательно прочесть гл. "ТЕХНИКА БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические данные электроприбора приведены на этикетках, которые находятся внутри вытяжки.

ПОЗИЦИОНИРОВАНИЕ

Минимальное расстояние между самой высокой частью прибора для приготовления пищи и самой низкой частью кухонной вытяжки указано в инструкциях по монтажу.

Обычно, когда кухонная вытяжка устанавливается над газозой варочной поверхностью, это расстояние должно быть не менее 65 см (25,6°). Тем не менее, на основании толкования нормы EN60335-2-31 от 11-07-2002 со стороны ТС61 (подпункт 7.12.1 засед.15 повестка пункт 10.11), минимальное расстояние между варочной поверхностью и нижней частью вытяжки может быть сокращено до отметки, указанной в инструкциях по монтажу.

Если в руководстве к газовой плите указано большее расстояние, то это нужно учитывать.

Не устанавливать вытяжку вне помещений и в местах, где она подзергалась бы воздействию атмосферных явлений (дождь, зетер и т.д.).

XXXXXXX

(1) ( x_{1} ) ( x_{2} ) ( x_{3} ) ( x_{4} ) ( x_{5} ) ( x_{6} ) ( x_{7} ) ( x_{8} ) ( x_{9} ) ( x_{10} ) ( x_{11} ) ( x_{12} ) ( x_{13} ) ( x_{14} ) ( x_{15} ) ( x_{16} ) ( x_{17} ) ( x_{18} ) ( x_{19} ) ( x_{20} ) ( x_{21} ) ( x_{22} ) ( x_{23} ) ( x_{24} ) ( x_{25} ) ( x_{26} ) ( x_{27} ) ( x_{28} ) ( x_{29} ) ( x_{30} ) ( x_{31} ) ( x_{32} ) ( x_{33} ) ( x_{34} ) ( x_{35} ) ( x_{36} ) ( x_{37} ) ( x_{38} ) ( x_{39} ) ( x_{40} ) ( x_{41} ) ( x_{42} ) ( x_{43} ) ( x_{44} ) ( x_{45} ) ( x_{46} ) ( x_{47} ) ( x_{48} ) ( x_{49} ) ( x_{50} ) ( x_{51} ) ( x_{52} ) ( x_{53} ) ( x_{54} ) ( x_{55} ) ( x_{56} ) ( x_{57} ) ( x_{58} ) ( x_{59} ) ( x_{60} ) ( x_{61} ) ( x_{62} ) ( x_{63} ) ( x_{64} ) ( x_{65} ) ( x_{66} ) ( x_{67} ) ( x_{68} ) ( x_{69} ) ( x_{70} ) ( x_{71} ) ( x_{72} ) ( x_{73} ) ( x_{74} ) ( x_{75} ) ( x_{76} ) ( x_{77} ) ( x_{78} ) ( x_{79} ) ( x_{80} ) ( x_{81} ) ( x_{82} ) ( x_{83} ) ( x_{84} ) ( x_{85} ) ( x_{86} ) ( x_{87} ) ( x_{88} ) ( x_{89} ) ( x_{90} ) ( x_{91} ) ( x_{92} ) ( x_{93} ) ( x_{94} ) ( x_{95} ) ( x_{96} ) ( x_{97} ) ( x_{98} ) ( x_{99} ) ( y^{*}(x,y,z,y,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,z,

Перед подключением вытяжки к электросети, проверьте, что:

• напряжение в электросети соответствует указанному на заводской табличке, которая находится внутри вытяжки;
• сеть электропитания соответствует требованиям действующих норм и может выдерживать нагрузку (см. технические характеристики внутри выпяжки);
  • вилка и кабель электропитания не должны контактировать с температурами свыше 70°C;
• система электропитания оснащена исправным заземлением в соответствии с действующими стандартами;
  • разъем, использованный для соединения, легко доступен после установки вытяжки.

В случае:

• приборы с кабелем без разъема: используемый разъем должен быть "нормализированного" типа. Провода должны быть соединены следующим образом желто-зеленый для заземления, синий для нейтрали и коричневый для оазы. Разъем должен быть подсоединен к подходящей защитной розетке.
• фиксированный прибор без силового кабеля и разъема или другого устройства, обеспечивающего возможность отсоединения от сети с расстоянием между разомкнутыми контактами, обеспечивающим полное разъединение в условиях II категории перенапряжения.
  Эти разъединительные устройства должны быть предусмотрены в сети электропитания в соответствии с правилами установки.

Жёлто зелёный провод заземления не должен отключаться отсекающим выключателем. Изготовитель не несёт никакой ответственности з случае несоблюдения правил безопасности.

XXXXXX XXXXXX

В этой версии дымы и пары выводятся через втягивающий воздухотвод наружу. Для этой цепи выходной патрубок вытяжки должен быть соединен посредством трубы с наружными выходом.

Выходная труба должна иметь:

• диаметр не менее диаметра патрубка вытяжки.
• легкий наклон вниз (падение) горизонтальных участков во избежание попадания конденсата в двигатель.
• минимальное количество необходимых изгибов.

- минимально возможную длину во избежание вибраций и сокращения всасывающей способности вытяжки.

Необходимо изолировать трубу, если она проходит через холодные помещения. Во избежание возврата воздуха снаружки имеется обратный клапан, установленный при наличии двигателей на 800м³/ч или более.

Отступления для Германии:

при одновременной работе в помещении кухочной вытяжки и других приборов, работающих на источнике энергии, отличном от электрозэнергии, отрицательное давление внутри помещения не должно превышать 4 Па (4 x 10-5 бар).

10000000000000000000000000000000000000

В этой версии воздух для его очистки поступает через фильтры с активурованным углём (опциональные) и вное подается в помещение.

Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в инструкции по монтажу.

В этой версии обратный клапан не следует монтировать. Снять его, если он установлен на патрубке выхода воздуха двигателя.

XXXXXX

Вытяжку следует включать хотя бы за минуту до начала приготовления пищи для образования потока воздуха для направления дыма и пара к всасывающей поверхности. По завершении приготовления пищи следует оставить включенной вытяжку до полной аспирации всех паров и запахов. При помощи функции таймера можно установить автоматическое выключение вытяжки по истечении 15 минут функционирования.

X100X X100X10 X100X10?

ТЭФФОМ: поддерживает воздух чистым с низким потреблением электроэнергии.

ПАХХХИ: обычные рабочие условия.

III XXXXXX: наличие сильных запахов и большого количества паров.

IV ФИФИМ: быстрое удаление запахоз и паров.

X=0.1X X=0.2X X=0.3X X=0.4X?

Металлические фильтры необходимо промывать каждые 30 часов работы.

Фильтры с активированным углем следует заменять каждые 3-4 месяца в зависимости от интенсивности использования вытяжки.

Дополнительная информация приведена в гл. "XXXXXXXXXXXXX".

STILO e PLANE

	При запуске скорость соответствует скорости, внесенной в павять при предыдущем выключении.
+	Скорость 4 работает только в течение нескольких минут, за-тем подключается 3 я скорость.	Светодиоды кнопок показывают ско-рость:[IMAGE](сид + + мигание)
-	При запуске скорость 4 1 4 1
	При запуске/хххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх	Скорость 1Скорость 2Скорость 3Скорость 4
	При запуске (красный мигающий светодиод)Автоматическое выключение через 15 минут.Функция отключается (красный СИД выключен), если:- Еще один раз нажать кнопку ТАЙМЕР (♣)- Пажать кнопку ВКЛ/ВЫКЛ (♣).При запуске (красный немигающий индикатор при (♣) откл)Техобслуживание жироустанавливающих фильтров приблизительно через 30 часов работы. Нажать (♣) и удержать 3 секунды, чтобы обнулить счетчик.

XXXXXX

24h	XXXXXXXXXX (XXXXXXXXXX XXXXXXXXX)Включение/выключение двигателя и Скор.1
	XXXXXXXXXX (XXXXXXXXXX XXXXXXXXX)Если удержать более 3 секунд, активируется цикл 24 ч (1 ч ВКЛ -> 3 ч ВЫКЛ-> 1 ч ВКЛ) Функция отключается (красный СИД выключен), если:- Выключается двигатель (кнопка ).- После 24h.
=	XXXXXXXXXX XXXXXXXXX 2
≡	XXXXXXXXXX XXXXXXXXX 3
≡	XXXXXXXXXX XXXXXXXXX 4 XXXXXX XX XXXXXXXXX XXXXX, затемподключается 3-я скорость.
	XXXXXXXXXX / XXXXXXXXX XXXXX
	ТАЙМЕР (Красный мигающий свстодиод)Автоматическое выключение через 15 минут.Функция отключается (красный СИД выключен), если:- Выключается двигатель (кнопка ).- Меняется скорость.
[САГУ]	СИГНАЛ ТРЕВОГИ ФИЛЬТРОВ (Красный немигающий индикатор приЧ ) отки);Техобслуживание жироулавливающих фильтров приблизительно через 30 часов работы. Нажать и удержать 3 секунды, чтобы обнулить счетчик.

ТЕХОБСЛУЖИВАНИЕ

Перед выполнением любой операции по чистке или техобслуживанию отсоединить аппарат от электропитания, вынув вилку из розетки или с помощью главного выключателя.

Нельзя использовать моющие средства, содержащие абразивные,

кислотные или коррозийные вещества, а также ткань с жесткой поверхностью.

Постоянный уход и техобслуживание гарантирует правильное функционирование и эффективность.

Особое внимание следует обращать на металлические жироулавливающие фильтры, так как регулярная очистка фильтров гарантируст отсутствие легко воспламся-емых жировых скоплений.

ОЧИСТКА НАРУЖНЫХ ПОВЕРХНОСТЕЙ

Рекомендуется очищать наружную поверхность вытяжки как минимум каждые 15 дней во избежание ее повреждения под воздействием масляных или жировых веществ. Для очистки вытяжки из полированной нержавеющей стали изготовитель рекомендует пользоваться салфетками "Magic Steel".

В качестве альтернативы а также для всех остальных поверхностей вытяжки можно использовать влажную ткань, смочнную нейтральным жидким моющим средством или денатурированным спиртом.

Завершить очистку тщательным ополаскиванием и насухо вытерсть мягкой ветошью.

Не использовать слишком много воды рядом с панелью управления и осветительными приборами во избежание попадания влаги на электронные детали.

Очистка стеклянных панелей выполняется только с использованием специальных не коррозионных или абразивных моющих средств и мягкой ветоши.

Изготовитель не несёт ответственности при несоблюдении данных инструкций.

ОЧИСТКА ВНУТРЕННИХ ПОВЕРХНОСТЕЙ

Запрещается чистить электрические компоненты или части двигателя внутри вытяжки с использованием жидкостей или растворителей.

Очистка внутренних металлических частей описана в предыдущем параграфе.

МЕТАЛЛИЧЕСКИЕ ЖИРОУЛАВЛИВАЮЩИЕ ФИЛЬТРЫ

Рекомендуется часто мыть металлические фильтры (не менее раза в месяц) замачивая их приблизительно в течение 1 часа в очень горячей воде со средством для мытья по суды, стараясь не сгибать фильтры.

Не использовать коррозионные, кислотные или щелочные моющие средства.

Тщательно ополоснуть и дождаться, пока они полностью высохнут, прежде чем уста- навливать их на место.

Разрешается мыть фильтры в посудомоечной машине, но это может привести к потемнению материала фильтров. Чтобы уменьшить эти последствия, использовать моечные программы с низкой температурой (максимум 55°C).

Извлечение и установка металлических жироулавливающих фильтров описана в инструкциях по установке.

ФИЛЬТРЫ С АТИВИРОВАННЫМ УГЛЕМ/НР (опциональные)

Эти фильтры удерживают запахи, содержащиеся в проходящем через них воздухе. Очищенный воздух возвращается в помещение.

Фильтры с активированным углем НР регенерируются в результате отдельного матья в посудомоечной машине с использованием обычного посудомоечного средства при максимальной температуре 65°C с последующим нагревом в духовке при температуре 80°C в течение 20 минут.

Максимальный срок службы фильтра составляет 2/3 года при мытье не более 10 раз в год.

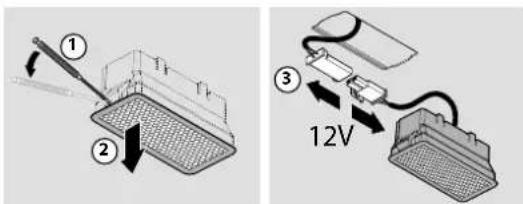

ОСВЕЩЕНИЕ (STILO e PLANE)

Вытяжка оснащена светодиодными осветительными элементами высокой эффективности и низкого энергопотребления с высокой продолжительностью срока службы при нормальных условиях эксплуатации.

При необходимости заменить точечный светильник, действовать, как показано на рисунке.

Вытяжка оснащена светодиодными освстительными элементами высокой эффективности и низкого энергопотребления с высокой продолжительностью срока службы при нормальных условиях эксплуатации.

При необходимости заменить точечный светильник, обращайтесь в сервисный центр.

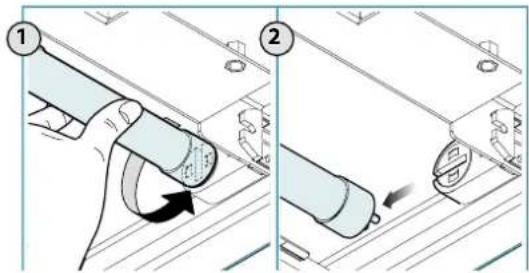

ОСВЕЩЕНИЕ (HORIZON e LUMINA)

Вытяжка оснащена люминесцентной лампой для освещения.

В случае необходимости ее замены, действовать, как показано на рисунке.

УТИЛИЗАЦИЯ ПО ЗАВЕРШЕНИИ СРОКА СЛУЖ

Приведенный на приборе знак перечеркнутого мусорного бака означаст, что он принадлежит категории RAEE, то есть "Отходы электронного и электрического оборудования" поэтому его нельзя выбрасывать вместе с недифференцированными отходами (то есть вместе с 'бытовыми отхода-

ми ^1 ), а необходимо сдавать отдельно, чтобы можно было осуществить операции, необходимые для его переработки, или специальную обработку в целях безопасной утилизации возможных вредных для окружающей среды материалов и извлечения сырья, которое можно повторно использовать. Правильная утилизация этого изделия поможет сборень ценные ресурсы и избежать потенциального отрицательного воздействия на здоровье человека и окружающую среду, что может произойти в результате неправильной утилизации.

Просим вас обратиться к местным властям за более подробной информацией о ближайшем пункте приема на утилизацию. В соответствии с государственным законодательством возможны санкции в случае неправильной утилизации этих отходов.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ В СТРАНАХ ЕВРОПЕЙСКОГО СОЮЗА

Директива Еропейского Союза об электронных и электрических приборах (ГАЕВ) в каждой из стран принта по разному, поэтому при желании утилизировать настоящий прибор советуем обратиться к местным властям или дистрибьютеру за информацией о правильной утилизации.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ В СТРАНАХ ЗА ПРЕДЕЛАМИ ЕВРОПЕЙСКОГО СОЮЗА

Знак перечеркитого мусорного бака действителен только в странах Европейского Союза. При желании утилизировать настоящий прибор в других странах, советуем обратиться к местным зластям или дистрибьютеру за информацией о правильной утилизации.

ВНИМАНИЕ!

Изготовитель оставляет за собой право вносить изменения в прибор в любой момент без предварительного предупреждения. Печать перевод и воспроизведение, в том числе частичное, настоящего руководства, возможны только после получения предварительного разрешения изготовителя.

Техническая информация, графические изображения и спецификации, приведенные в настоящем руководстве, являются ориентировочными и не подлежат разглашению. Руководство составлено на итальянском языке, изготовитель не несет ответственности за возможные опечатки или ошибки перевода.
