РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T1 SE Electronics

Благодарим вас за выбор изделия sE! Помимо основных мер предосторожности, это руководство содержит подробную информацию и технические характеристики, позволяющие использовать микрофон максимально эффективно. Просим вас ознакомиться с руководством. Это займет всего несколько минут.

Мы прилагаем все возможные усилия для создания первоклассных звукозаписывающих устройств. Надеемся, вам понравится использовать нашу продукцию так же, как нам нравится проектировать и создавать ее для вас.

Желаем успешной звукозаписи! Команда sE

Краткое описание

Конденсаторный микрофон с поддержкой нескольких диаграмм направленности sE4400

Удобное решение для превосходной звукозаписи. Ничего лишнего. Только отличное звучание. sE4400 — современный конденсаторный микрофон ручной сборки, выполненный в винтажном стиле, с изготовленным вручную латунным капсюлем и двумя дюймовыми майларовыми мембранами с золотым напылением. Он обладает равномерной амплитудно-частотной характеристикой, как у классических конденсаторных моделей прошлых десятилетий. Это наиболее удобное и надежное в эксплуатации студийное решение с четырьмя отдельными диаграммами направленности для обеспечения превосходных результатов при использовании различных источников. Модель sE4400 отличается непревзойденными рабочими характеристиками во время записи вокала, рояля, акустических, ударных и медных духовых инструментов, а также при работе с кабинетами для электрогитарных усилителей. Этот микрофон также доступен в качестве стереопары, согласованной на заводе-изготовителе.

Кардиоидный конденсаторный микрофон sE4100

sE4100 — упрощенная версия модели sE4400. Это изделие характеризуется такими же впечатляющими рабочими параметрами благодаря использованию капсюля, как в sE4400. Микрофон имеет кардиоидную диаграмму направленности, которая чаще всего применяется как в студиях, так и во время концертов.

Конденсаторный микрофон с поддержкой нескольких диаграмм направленности Т2

Модель Т2, созданная на основе микрофона sE4400, оснащена латунным капсюлем ручной сборки с двумя дюймовыми майларовыми мембранами с титановым напылением. Титан на 33 % прочнее и более чем на 300 % легче золота, что обеспечивает более быструю переходную характеристику, которая идеально подходит для записи источников резкого и прерывистого звука: барабанов, тарелок, перкуссии, контрабаса и пр. Модель Т2 также доступна в качестве стереопары, согласованной на заводе-изготовителе.

Кардиоидный конденсаторный микрофон Т1

T1 — упрощенная версия модели T2. Это изделие характеризуется такими же впечатляющими рабочими параметрами благодаря использованию капсюля, как в T2. Микрофон имеет

кардиоидную диаграмму направленности, которая чаще всего применяется как в студиях, так и во время концертов.

Комплект поставки

В комплект поставки должны входить перечисленные ниже компоненты. Если что-то отсутствует, сообщите об этом дилеру sE Electronics.

sE4400/sE4100/T2/T1

• Микрофон
  • Амортизатор с резьбовым переходником

Пара с согласованными характеристиками sE4400 / sE4100/T2/T1

• Два микрофона
• Два амортизатора с резьбовыми переходниками
• Монтажная планка для стереосистемы

Средства регулировки

Эти микрофоны оснащены несколькими переключателями для наиболее качественной записи вокала или инструмента.

Аттенюатор

Переключатель аттенюатора в крайнем левом углу микрофона позволяет уменьшить сигнал на 10 или 20 дБ, что может пригодиться во время работы с источниками громкого звука для предотвращения перегрузки аудиоинтерфейса. Если этот переключатель находится в среднем положении, выходные значения микрофона не меняются.

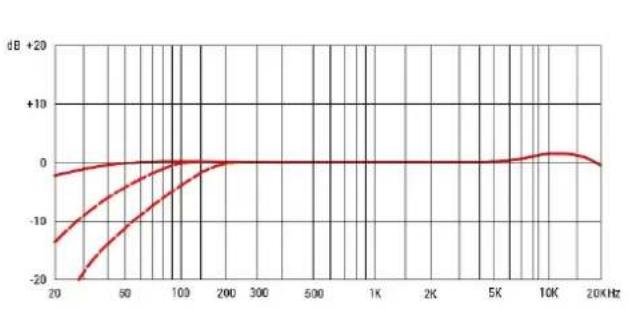

Фильтр низких частот

Переключатель низких частот (второй слева) предназначен для регулировки амплитудно-частотной характеристики в области нижних частот в зависимости от источника. Если переключатель переведен в левое положение, характеристика на низких частотах микрофона уменьшается при 40 Гц. Если переключатель переведен в правое положение, характеристика на низких частотах микрофона уменьшается, начиная с 80 Гц. При среднем положении переключателя характеристика на низких частотах не меняется.

0 Hz

Диаграмма направленности (только для моделей sE4400 и T2)

Два переключателя в правой части микрофона используются для управления диаграммой направленности. Правое/среднее положение переключателя предназначено для трех вариантов настройки. При левом положении переключателя микрофона применяется всенаправленная диаграмма. При правом положении переключателя микрофон использует для записи диаграмму

«Восьмерка». При среднем положении доступны два варианта диаграммы: кардиоидная и гиперкардиоидная. Переключатель в крайнем правом положении позволяет переходить между этими двумя диаграммами направленности. Чтобы выбрать кардиоидную диаграмму, переключитесь влево. Чтобы выбрать гиперкардиоидную диаграмму, переключитесь вправо.

Питание

Для правильной работы микрофона требуется подача фантомного питания 48 Вольт (стандарт IEC 61938).

Не подключайте микрофон к любым посторонним источникам питания, кроме источников фантомного питания (вход с фантомным питанием или внешний блок фантомного питания, соответствующий стандарту IEC), для чего используйте симметричный кабель с разъемами студийного класса, соответствующими стандарту IEC 268-12. Это единственный способ

обеспечить безопасное и надежное функционирование.

Обратите внимание, что фантомное питание не подается с помощью разъемов TRS. Для обеспечения фантомного питания устройства sE необходим симметричный микрофонный кабель с разъемами XLR с обеих сторон.

Техника безопасности и уход

В состав устройства могут входить небольшие съемные детали, неправильное обращение с которыми может вызвать удушье, травмы, в том числе со смертельным исходом, особенно у детей. Проявляйте осторожность при обращении с мелкими деталями и их использовании. Они должны находиться

в местах, недоступных для детей в возрасте до четырех лет.

•Данное изделие безопасно при нормальных и обоснованно прогнозируемых условиях эксплуатации.
- Не вскрывайте корпус изделия и не вносите изменения в его конструкцию.
• Для проведения любого ремонта или сервисного обслуживания данное изделие необходимо вернуть производителю или местному дилеру.
- Не разбирайте данное изделие и не предпринимайте попыток проводить его сервисное обслуживание.
- Это изделие не является детской игрушкой и не предназначено для детей, возраст которых меньше 14 лет.

Опасность повреждения

Убедитесь, что все элементы оборудования, к которым может подключаться устройство sE, соответствуют правилам безопасности, действующим в вашей стране, и снабжены заземляющим проводом.

	sE4400 / T2	sE4100 / T1
Капсюль	Конденсаторный капсюль ручной сборки диаметром 1"
Диаграммы направленности	Кардиоидная, гиперкардиоидная,всенаправленная, «Восьмерка»	Кардиоидная
Частотный диапазон	От 20 до 20 000 Гц
Чувствительность	25 мВ/Па (-32 дБВ)
Уровень звукового давления(SPL) (коэффициентнелинейных искажений 0,5 %)	137/147/157 дБУровень звукового давления (SPL)
Эквивалентный уровень шума	13 дБ(А)	9 дБ(А)
Динамический диапазон	124/134/144 дБ	128/138/148 дБ
Соотношение «сигнал/шум»	81 дБ	85 дБ
Фильтр низких частот	40/80 Гц, 6 дБ/окт., переключаемый	80/160 Гц, 6 дБ/окт., переключаемый
Аттенюатор	10/20 дБ, переключаемый
Питание	48 В по стандарту IEC 61938
Полное электрическоесопротивление	22 Ом	125 Ом
Рекомендованное полноесопротивление нагрузки	>1 кОм
Потребление тока	3,7 мА	3,0 мА
Разъемы для подключения	3-контактный штыревой разъем XLR
Габариты	58 × 29 × 146 мм (2,32 × 1,10 × 5,75 дюйма)
Масса	290 г (10,23 унции)	280 г (9,88 унции)

Соответствие законодательным требованиям

Данное изделие отвечает соответствующим нормам, ограничивающим содержание вредных веществ (RoHS), а также нормативно-правовым актам в отношении обращения с отходами электронного и электрического оборудования (WEEE).

Для получения информации по RoHS и WEEE перейдите на веб-страницу http://www.seelectronics.com/compliance

Для обеспечения соответствия изделия законодательным требованиям техническое обслуживание не требуется.

Аккумуляторные батареи, электронное и электрическое оборудование не следует утилизировать вместе с бытовыми отходами. По возможности их необходимо сортировать и сдавать в специализированном пункте сбора отходов для переработки в целях повторного использования и недопущения потенциального отрицательного воздействия на экологию и/или здоровье людей. Для получения более подробной информации свяжитесь с местными органами власти или по месту приобретения. Также посетите веб-сайт

Гарантийные обязательства

Компания sE Electronics гарантирует, что изготавливаемая ею продукция не будет содержать дефектов, вызванных некачественными материалами или сборкой, начиная с даты приобретения у официального дилера.

См. http://www.seelectronics.com/warranty, где представлена конкретная информация по гарантийным обязательствам в отношении приобретенного вами изделия, а также по процедурам предъявления гарантийных претензий.

Максимальный объем материальной ответственности компании sE Electronics и вашей исключительной компенсации по всем невыполненным гарантийным обязательствам должен сводиться (по мнению компании sE Electronics) к ремонту изделия / его замене работоспособным устройством или возмещением цены его приобретения при условии, что продукт был возвращен в пункт его приобретения вместе с чеком, подтверждающим оплату.

Защита гарантийных прав предоставляется в дополнение к тем правам, которые были предусмотрены местным законодательством о защите прав потребителей, и может отличаться в зависимости от страны. См. полный объем гарантийных обязательств и ознакомьтесь со своими потребительскими правами, а также с дополнительными мерами по защите прав, предусмотренными гарантией на данное изделие.

Адрес главного офиса компании:

Адрес нашего научно-исследовательского и производственного центра:

Полный текст гарантийных обязательств:

Если у вас появились какие-либо проблемы и вопросы по нашей продукции, то для получения быстрой помощи и обслуживания обратитесь к нашему представителю в вашем регионе:

http://www.seelectronics.com/dealers

Если ваши проблемы не решены и вопросы остались без ответа, обращайтесь к нам напрямую:

http://www.seelectronics.com/contact-us

Чтобы продлить срок гарантии до трёх лет начиная с момента покупки, не забудьте зарегистрировать ваше оборудование:

пожалуйста, не стесняйтесь обращаться к нам:

Novato, CA 94949, USA (США)

Адреса

наших

международных

дистрибуторов

И

торговых

представителей:

http://www.seelectronics.com/contact-us

Cardioid / Niere / 心型 / Cardioide / Cardioïde / Cardioide / Кардиоидная
