LB 8650.1E - кухонная вытяжка Küppersbusch - Бесплатное руководство пользователя

Бренд	Küppersbusch
Модель	LB 8650.1E
Тип продукта	Вытяжка кухонная
Назначение	Бытовое, для удаления и очистки кухонных газов
Количество скоростей	3 скорости + интенсивная скорость
Функции	Освещение, таймер (10 мин), интенсивное всасывание (автоматическое, переход на скорость 2 через 10 мин)
Минимальное расстояние от варочной поверхности	65 см для газовых или смешанных плит (следуйте указаниям производителя плиты)
Воздуховод	Макс. длина 4 м, макс. 2 угла 90°, мин. диаметр ∅120
Металлические фильтры	Моющиеся в посудомоечной машине или вручную, чистка не реже одного раза в месяц
Угольный фильтр (опционально)	Срок службы 3-6 месяцев, не моется, не восстанавливается, подлежит замене
Освещение	Лампы (замена сервисным центром)
Материал корпуса	Нержавеющая сталь или окрашенный (в зависимости от версии), соответствующая очистка
Безопасность	Полное отключение от стационарной сети, обязательное заземление (кроме класса II), соблюдение нормативов
Электропитание	См. табличку внутри вытяжки (напряжение и частота)
Ремонтопригодность	Обратитесь в службу технической поддержки производителя, используйте оригинальные запчасти
Стандарты	Директива ЕС 2012/19/ЕС (DEEE)
Комплектация	Металлические фильтры, инструкция по эксплуатации

Часто задаваемые вопросы - LB 8650.1E Küppersbusch

Какое минимальное расстояние между вытяжкой и газовой плитой?

Минимальное расстояние — 65 см. Также следуйте указаниям производителя вашей варочной поверхности, так как это расстояние может быть уменьшено, если руководство по установке вытяжки это допускает.

Как чистить металлические фильтры вытяжки?

Металлические фильтры можно мыть вручную в горячей воде с нейтральным моющим средством или в посудомоечной машине. Размещайте их вертикально в посудомоечной машине. Дайте им высохнуть на воздухе перед установкой обратно. Чистите их не реже одного раза в месяц, чтобы избежать риска возгорания.

Для чего нужен таймер?

Таймер позволяет запрограммировать работу на 10 минут. Нажмите кнопку хроно после выбора скорости всасывания. В течение этого времени вы можете менять скорость. Интенсивная скорость автоматически переключается на скорость 2 примерно через 10 минут.

Что делать, если вытяжка плохо всасывает или вибрирует?

Проверьте, не забиты ли металлические фильтры жиром (почистите или замените их). Также проверьте, не забит ли воздуховод. Если вы используете угольный фильтр, убедитесь, что он не изношен.

Можно ли использовать вытяжку без металлических фильтров?

Нет, запрещено готовить без установленных металлических фильтров, даже во время их мытья в посудомоечной машине. Фильтры задерживают жир и предотвращают риск возгорания.

Как заменить лампы вытяжки?

Для замены ламп обратитесь в ближайший сервисный центр. Не пытайтесь сделать это самостоятельно.

Когда нужно заменять угольный фильтр?

Угольный фильтр необходимо заменять каждые 3–6 месяцев в зависимости от использования. Он не моется и не восстанавливается. Заменяйте его, как только он насытится.

Какие меры предосторожности нужно соблюдать при установке?

Установка должна соответствовать нормативам: предусмотреть полное отключение (выключатель с расстоянием между контактами ≥3 мм), подключить к заземлению (кроме приборов класса II) и никогда не использовать воздуховоды для других устройств.

Может ли вытяжка работать в режиме рециркуляции?

Да, если наружный отвод невозможен. Вытяжка может быть оборудована угольным фильтром (опционально) для очистки воздуха и его возврата в помещение.

Что делать, если вытяжка не включается?

Сначала проверьте, подключен ли кабель питания и есть ли напряжение в сети. Если проблема не устранена, обратитесь в сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LB 8650.1E Küppersbusch

Уважаемый пользователь!

Поздравляем Вас с Вашим выбором! Мы уверены, что данное современное, функциональное и практичное устройство, выполненное из материалов высшего качества, будет полностью отвечать Вашим потребностям.

Ознакомьтесь с разделами настоящей ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ перед первым использованием вытяжного купола для достижения наибольшей производительности устройства, во избежание поломок вследствие ненадлежащего использования, а также для разрешения мелких проблем.

Для оптимальной производительности вытяжной канал не должен превышать ЧЕТЫРЕ МЕТРА в длину, иметь не более двух сгибов 90°, а его диаметр должен составлять не менее ∅120.

Правила техники безопасности

• Отключите устройство от сети, перед тем как осуществлять какие-либо операции с его внутренними элементами, например, во время чистки или обслуживания.
• Избыток жира, скопившегося в куполе и металлических фильтрах, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры не реже одного раза в месяц.
  •Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также при отсутствии необходимых опыта и знаний, если это делается под надзором или после соответствующей подготовки по безопасному использованию

EAC

устройства с должным осознанием возможной опасности. Не допускаются игры с устройством. Чистка и обслуживание, которые должен обеспечить пользователь, не могут осуществляться детьми без надзора.

• Удостоверьтесьвтом, что напряжение и частота сети соответствуют указанным на этикетке, которая расположена во внутренней части купола. Устройство должно быть как следует заземлено (за исключением устройств II класса с отметкой □ на табличке с характеристиками).
• Для монтажа следует присоединить устройства полного разъединения к несъемному оборудованию согласно правилам монтажа (в соответствии с выдерживаемой силой тока и с расстоянием между контактами не менее 3 мм) на условиях III категории перенапряжения для разъединения в случае аварии, чистки или замены лампы. Ни в коем случае кабель заземления не должен проходить через данный выключатель. Данный выключатель может быть заменен штепсельной вилкой, при условии его доступности при обычном использовании.
• Поврежденный кабель должен быть заменен производителем, в центре послепродажного обслуживания или квалифицированным работником во избежание риска.
• Высвобождаемый воздух не может направляться по трубопроводам, предназначенным для удаления

отходящих газов из приборов, использующих газовое или другое топливо.

•В помещении должна быть предусмотрена соответствующая вентиляция, в случае если купол будет использоваться одновременно с приборами, питаемыми от других, неэлектрических источников энергии, например, газовая кухня.

- Избыток жира, скопившегося в куполе, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры купола не реже одного раза в месяц.

- Нижняя часть купола должна располагаться на расстоянии не менее 65 см от газовой или комбинированной плиты. МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ ПРОИЗВОДИТЕЛЯ ПЛИТЫ. Данное расстояние может быть сокращено, если есть соответствующее указание в инструкции по монтажу вытяжного купола.

- Никогда не оставляйте включенными газовые горелки без размещенной на них посуды. Жир, накапливаемый в фильтрах, может протекать или возгораться под действием высокой температуры.*

- Не готовьте под куполом, если не установлены металлические фильтры, например, если фильтры в данный момент моются в посудомоечной машине.

- Рекомендуем использовать перчатки и соблюдать предельную осторожность при чистке внутренней части купола.

- Вытяжной купол предназначен для бытового использования и исключительно для улавливания и очистки воздуха от продуктов приготовления пищи. • Пользователь несет ответственность за использование купола для иного назначения, что может быть представлять угрозу для пользователя. Производитель не несет ответственности за ущерб, полученный при ненадлежащем использовании устройства.

• Для всех видов ремонта следует обращаться в ближайший центр технического обслуживания производителя, где используются только оригинальные запчасти. Ремонт или какие-либо изменения, осуществленные неквалифицированным персоналом, могут привести к повреждению или неисправной работе устройства, что может быть небезопасно для пользователя.

- Данное устройство отвечает требованиям Европейской директивы 2012/19/EU об электрическом и электронном оборудовании «Отходы электрического и электронного оборудования». Данная директива регламентирует общие для Европейского союза принципы удаления и переработки отходов электрического и электронного оборудования.

Правила эксплуатации

Управлять вытяжкой можно с помощью элементов управления, показанных на рисунке.

Включите вытяжной вентилятор за несколько минут до начала приготовления пищи, чтобы убедиться в наличии устойчивой вентиляционной тяги до появления испарений.

После завершения приготовления пищи оставьте вытяжной вентилятор включенным на несколько минут (от 3 до 5 минут), чтобы полностью удалить загрязненный воздух из выходного канала. Это предотвратит возвращение жира, дыма и запахов в кухню.

©

1

2

3

人

*

Свет

1 Минимальная вентиляция
2 Средняя скорость вентиляции
3 Максимальная скорость вентиляции
Интенсивная вентиляция
⑨ Регулятор времени

Программирование вентиляционного периода

Выполните следующие шаги:

1.-Выберете желаемую скорость вентиляции.
2.-Нажмите на «регулятор времени».
3.-Начнет мигать свет. Продолжительность запрограммирован-ного времени 10 минут.
4.-В течение этого времени можно изменить скорость вентиляции.

Интенсивная скорость запрограммирована автоматически, она сменится на скорость 2 после примерно 10 минут работы.

Очистка и техническое обслуживание

Во время выполнения очистки и технического обслуживания соблюдайте правила техники безопасности.

Очистка корпуса вытяжки

• Если корпус вашей вытяжки изготовлен из нержавеющей стали, пользуйтесь специальными чистящими средствами, указанными в инструкции к изделию.
• Если ваша вытяжка имеет окрашенный корпус, пользуйтесь теплой водой и нейтральным мылом.
• Ни в коем случае не используйте металлические мочалки, абразивные и едкие вещества.
• Вытирайте вытяжку тканью, не образующей волокон.
• Не пользуйтесь для очистки пароструйными устройствами.

Очистка металлических фильтров

• Чтобы снять фильтры, слегка нажмите на фиксаторы и вытяните фильтры наружу.
• Металлические фильтры можно очищать путем замачивания их в горячей воде с нейтральным моющим средством до полного растворения жира, а затем прополоскав их под краном с водой, или с помощью специальных средств для удаления жира. Фильтры также можно мыть в посудомоечной машине. В этом случае рекомендуется располагать их в машине вертикально, чтобы избежать налипания на фильтры остатков пищи.
• При мытье в посудомоечной машине металлическая поверхность фильтров может потемнеть, что не влияет на способность фильтров улавливать жир. После промывки фильтры необходимо просушить и установить их обратно в корпус вытяжки.

Замена ламп освещения

Для замены лампочек, пожалуйста, свяжитесь с ближайшим Сервисом по техническому обслуживанию.

Устранение неполадок

Проблема Возможная причина Решение
Вытяжной вентилятор не работает.	Питающий кабель не подключен к электросети.В сети нет тока.
Вытяжка удаляет загрязненный воздух неудовлетворительно или вибрирует.	Фильтры забиты жиром.Засорение канала вывода воздуха.

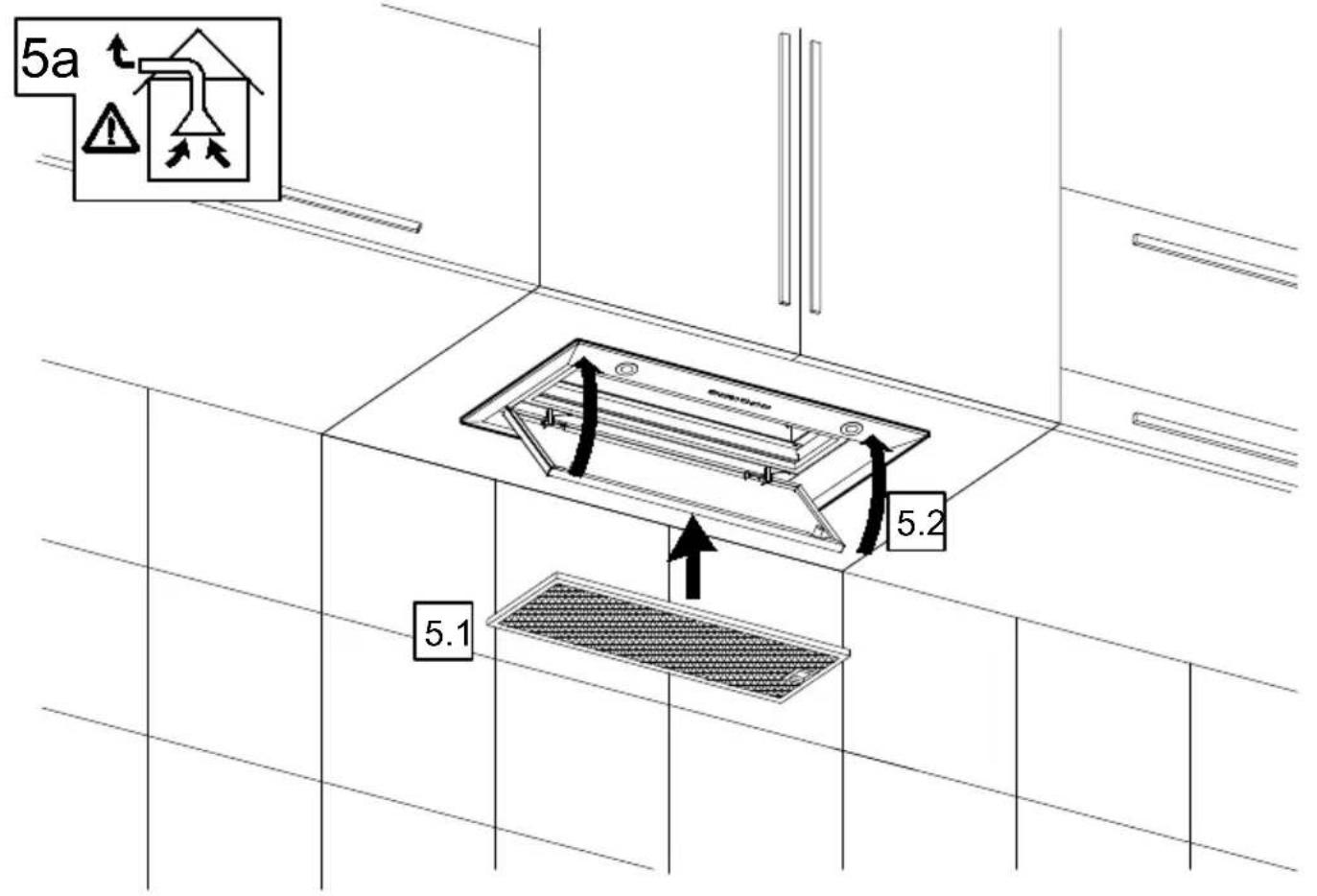

Фильтры на основе активного древесного угля (Поставляются отдельно)

Если вывод загрязненного воздуха наружу невозможен, можно настроить кухонную вытяжку на очистку воздуха путем пропускания его через фильтр из активного древесного угля.

Полезный срок службы фильтров из активного древесного угля составляет от трех до шести месяцев в зависимости от условий эксплуатации. Такие фильтры не моются и не восстанавливаются. По истечении срока службы угольные фильтры подлежат замене.

Изготовитель оставляет за собой право вносить в продукцию изменения и дополнения, которые сочет необходимыми, не изменяя при этом основные характеристики изделия.

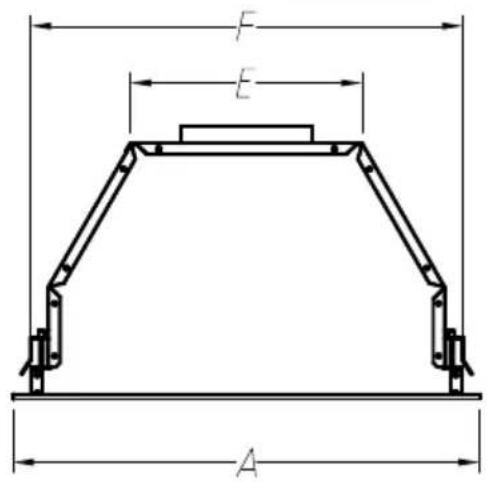

F E A

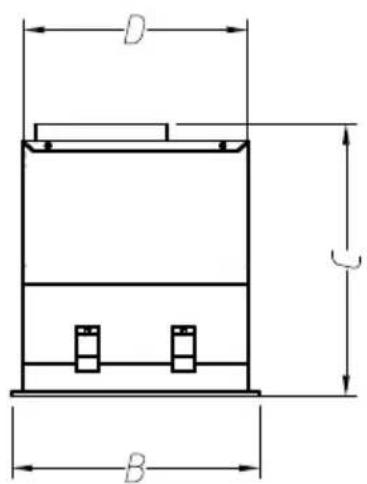

D L B

A	B	C	D	E	F
532/712	284	310	256	263	493/673

A

∅150 1x

B

1x

©

150-120 1x

D

1x

DE

A,D NICHT ENTHALTEN

ES

A,D NO INCLUIDO

GB

A,D NOT INCLUDED

FR

A,D PAS INCLU

PT

A,D NÃO INCLUÍDO

IT

A,D NON COMPRESO

SE

A,D EJ INGÄR

NL

A,D NIET INBEGREPEN

GR

A,D ΔEN ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ

RU

A,D НЕ ВКЛЮЧЕНЫ

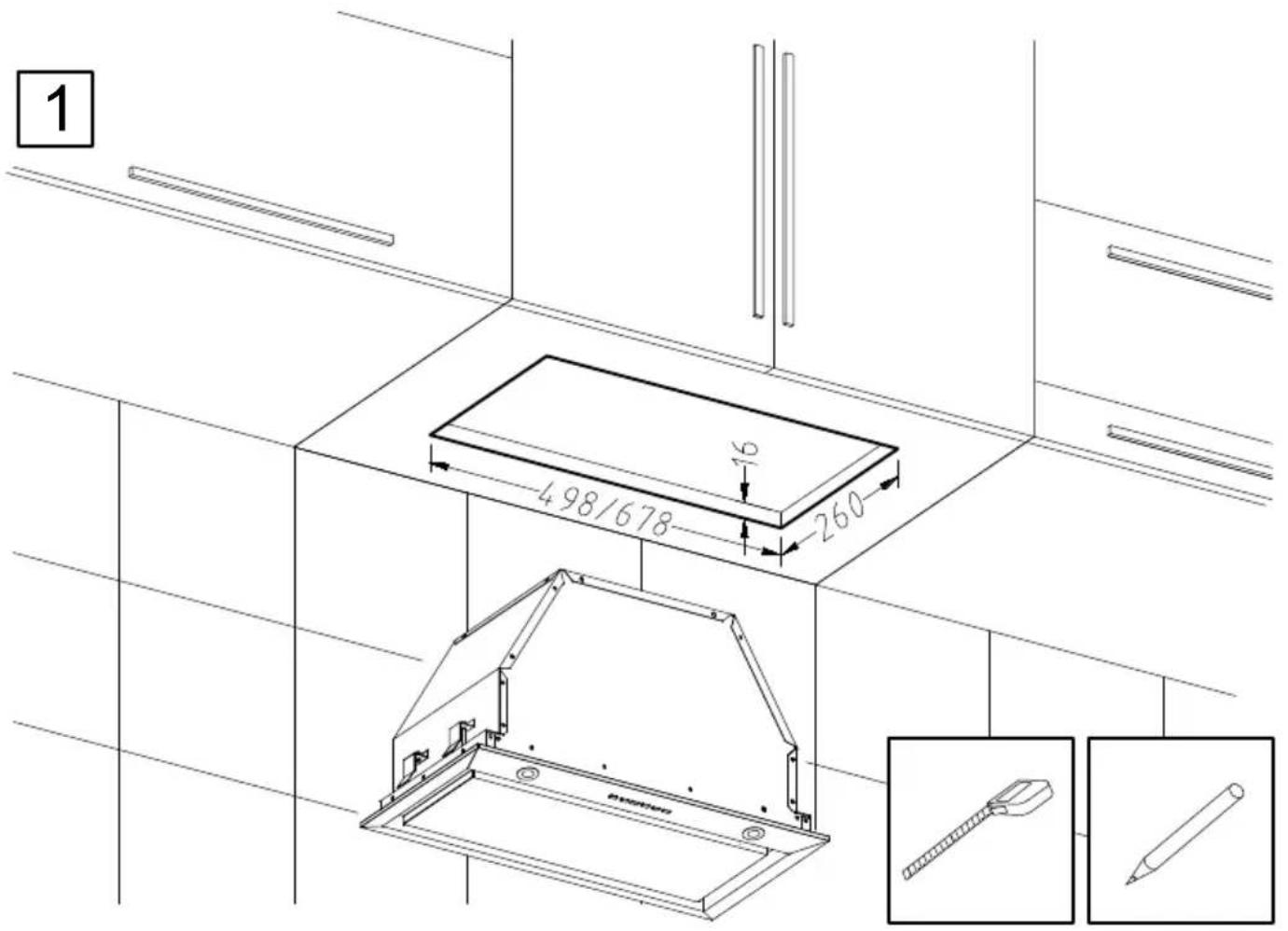

1 498/678 260 16

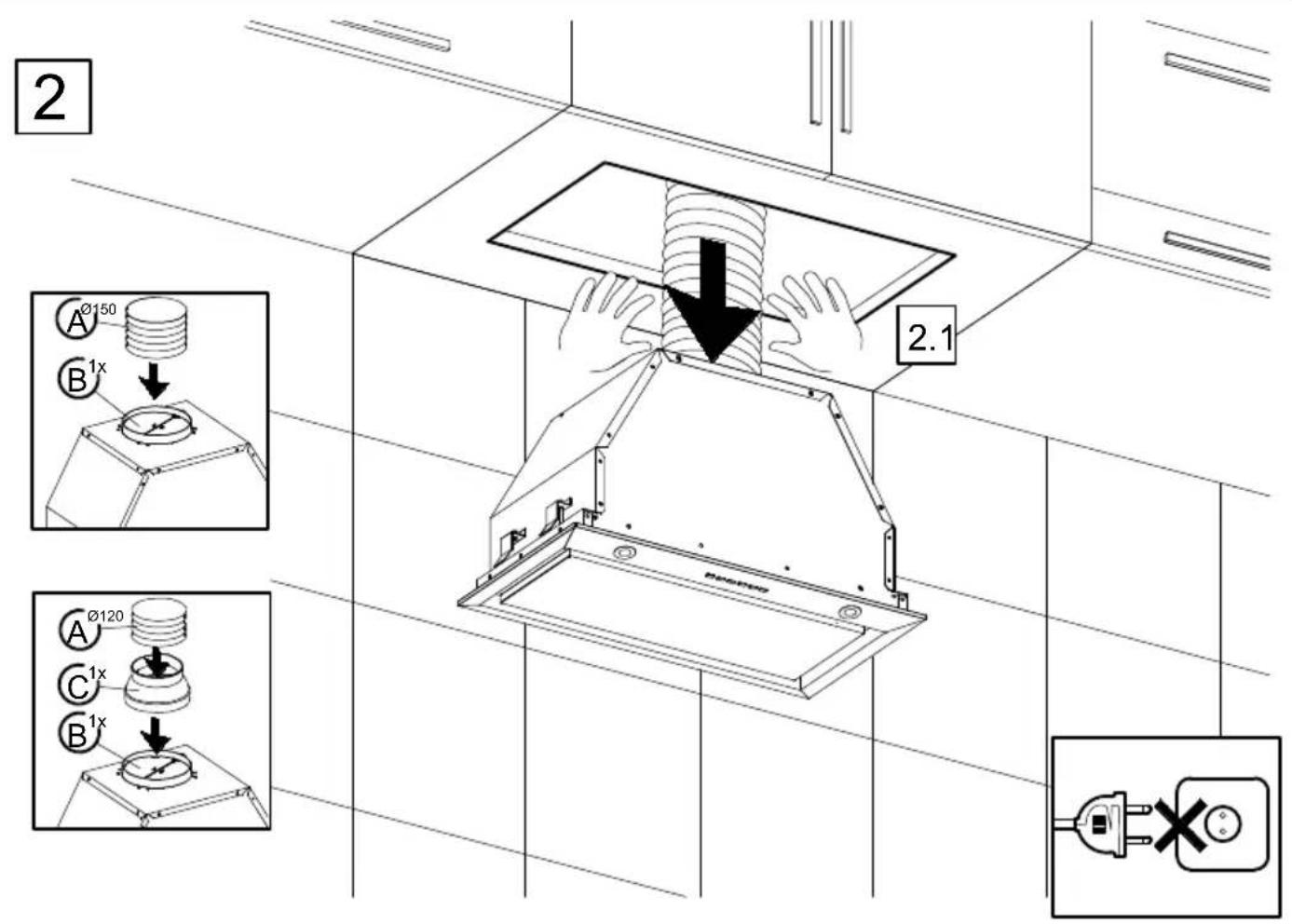

2 AØ150 B1x 2.1 AØ120 C1x B1x

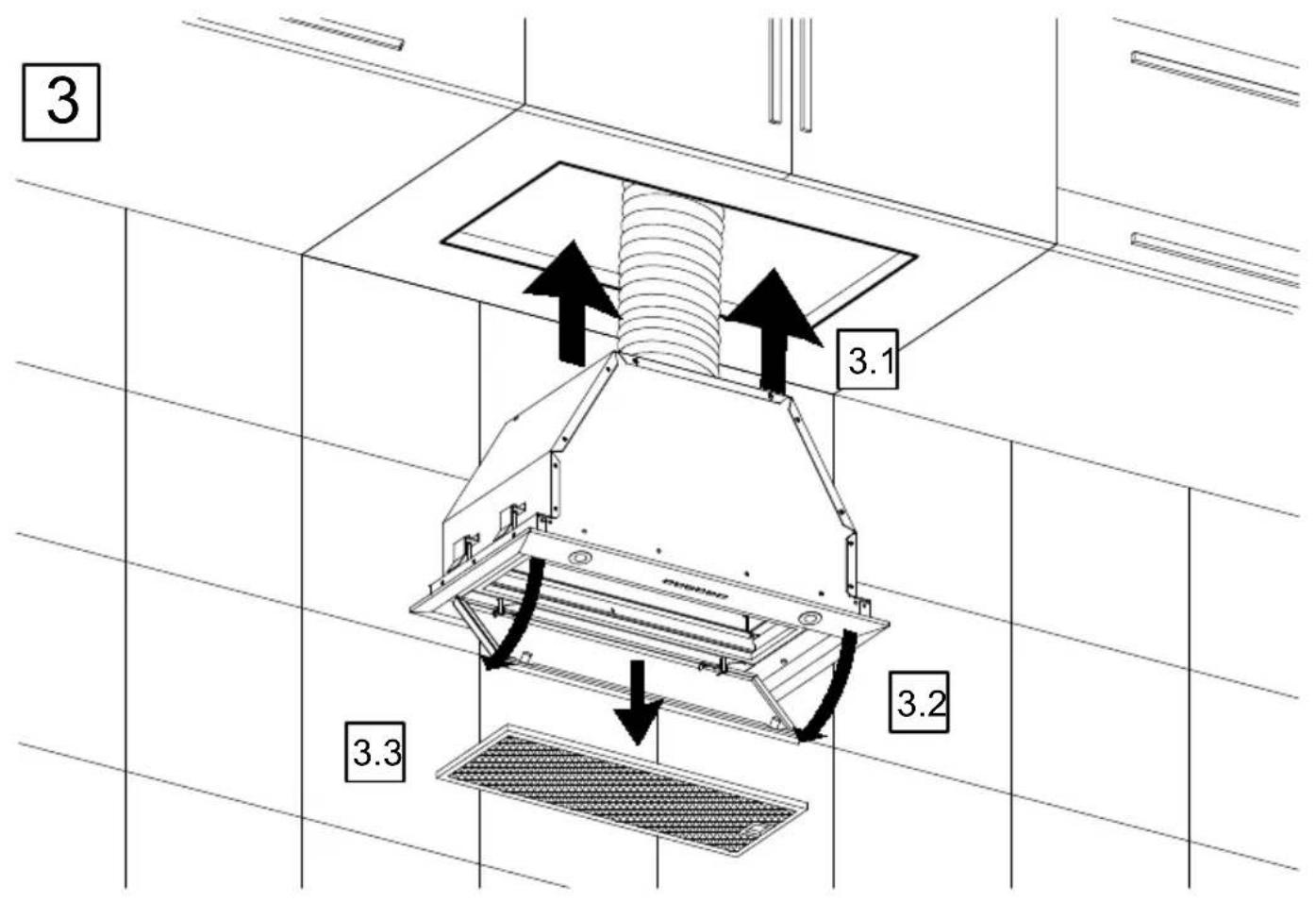

3 3.1 3.2 3.3

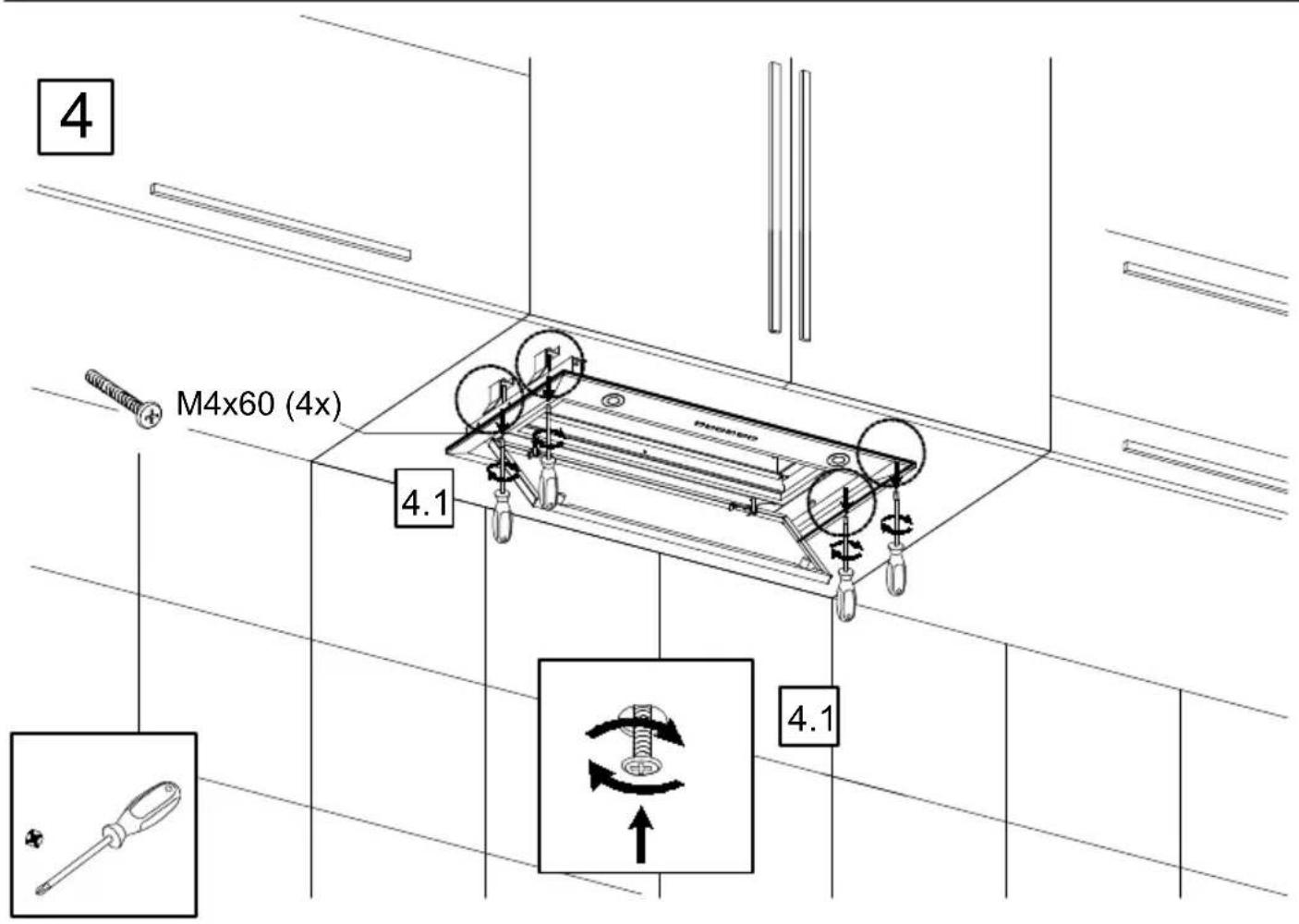

M4x60 (4x) 4.1 4.1
