Тип продукта	Вытяжка
Бренд	Küppersbusch
Модель	DW9310.0E
Материал корпуса	Нержавеющая сталь или окрашенный (в зависимости от версии)
Количество скоростей	3 скорости + интенсивная
Функция таймера	Да (10 минут)
Освещение	Сменные лампы
Тип фильтрации	Моющиеся металлические фильтры + угольный фильтр (опционально)
Уход за металлическими фильтрами	Ежемесячная стирка (горячая вода + моющее средство или посудомоечная машина)
Срок службы угольного фильтра	3-6 месяцев (не моется)
Минимальное расстояние от варочной поверхности	65 см (если иное не указано производителем плиты)
Диаметр воздуховода	≥120 мм
Максимальная длина воздуховода	4 метра с максимум 2 коленами по 90°
Электропитание	220-240 В, 50 Гц (проверьте заводскую табличку)
Электрический класс	Класс II (если на табличке символ ) иначе обязательно заземление
Бытовое использование	Да

Часто задаваемые вопросы - DW9310.0E Küppersbusch

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние составляет 65 см для газовых или комбинированных плит. Также проверьте указания производителя вашей варочной поверхности, которые могут уменьшить это расстояние.

Как чистить металлические фильтры вытяжки?

Металлические фильтры чистятся не реже одного раза в месяц. Вы можете погрузить их в горячую воду с нейтральным моющим средством или поместить в посудомоечную машину в вертикальном положении. Дайте им высохнуть на воздухе перед установкой обратно.

Как часто нужно заменять угольный фильтр?

Угольный фильтр (опционально) необходимо заменять каждые 3-6 месяцев в зависимости от использования. Он не моется и не восстанавливается.

Как использовать таймер вытяжки?

Сначала выберите желаемую скорость всасывания, затем нажмите кнопку Таймер. Вытяжка будет работать в течение 10 минут, а затем автоматически выключится. Интенсивная скорость запрограммирована и возвращается на скорость 2 примерно через 10 минут.

Что делать, если вытяжка плохо всасывает?

Проверьте, не насыщены ли металлические фильтры жиром (почистите их) и не засорен ли воздуховод. Также убедитесь, что вытяжка установлена на правильном расстоянии и что длина воздуховода не превышает 4 метров с более чем двумя коленами.

Как заменить лампы вытяжки?

Открутите декоративную панель, чтобы получить доступ к лампам. Замените перегоревшие лампы на идентичные. Закрутите декоративную панель обратно.

Можно ли использовать вытяжку без металлического фильтра?

Нет, использовать вытяжку без металлических фильтров запрещено, даже временно (например, пока они моются). Фильтры защищают от риска возгорания и капания.

Совместима ли вытяжка со всеми типами плит?

Да, но если вы используете газовые или другие приборы на топливе, помещение должно быть правильно проветриваемым. Вытяжной воздух не должен проходить через каналы, используемые для отвода дыма от других приборов.

Что делать, если вытяжка не включается?

Проверьте, подключен ли кабель питания и исправна ли подача тока. Если проблема не устраняется, обратитесь в техническую службу.

Могу ли я установить вытяжку самостоятельно?

Электрическое подключение должен выполнять квалифицированный специалист. Убедитесь, что соблюдено минимальное расстояние 65 см и нормы безопасности (полное отключение, заземление при необходимости).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DW9310.0E Küppersbusch

Инструкция по эксплуатации

烟机使用说明书

DW9310.0E

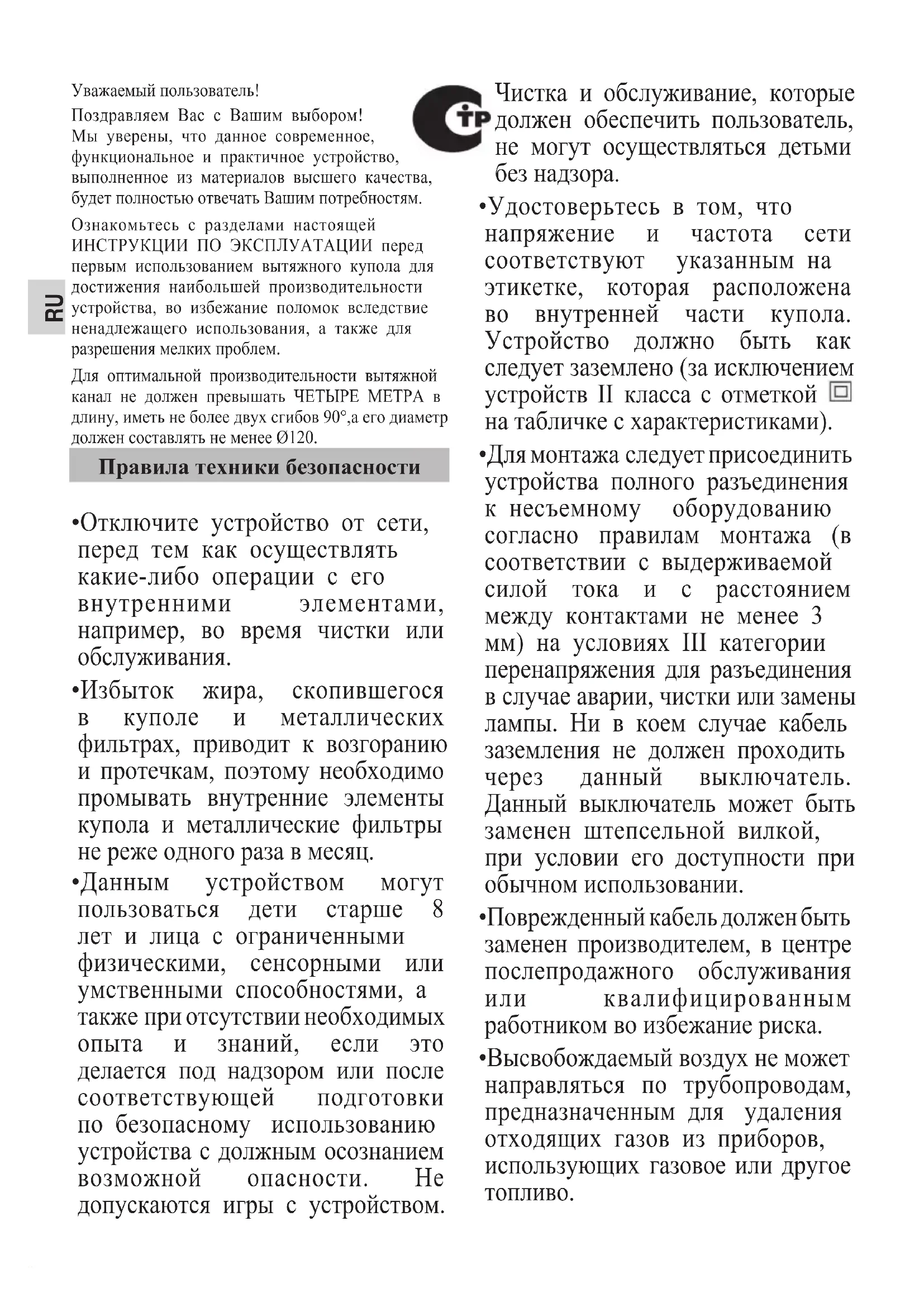

Уважаемый пользователь!

Поздравляем Вас с Вашим выбором!

Мы уверены, что данное современное,

функциональное и практичное устройство,

выполненное из материалов высшего качества, будет полностью отвечать Вашим потребностям.

Ознакомьтесь с разделами настоящей

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ перед первым использованием вытяжного купола для достижения наибольшей производительности устройства, во избежание поломок вследствие ненадлежащего использования, а также для разрешения мелких проблем.

Для оптимальной производительности вытяжной канал не должен превышать ЧЕТЫРЕ МЕТРА в длину, иметь не более двух сгибов 90°, а его диаметр должен составлять не менее ∅120.

Правила техники безопасности

• Отключите устройство от сети, перед тем как осуществлять какие-либо операции с его внутренними элементами, например, во время чистки или обслуживания.
• Избыток жира, скопившегося в куполе и металлических фильтрах, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры не реже одного раза в месяц.
  •Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также при отсутствии необходимых опыта и знаний, если это делается под надзором или после соответствующей подготовки по безопасному использованию устройства с должным осознанием возможной опасности. Не допускаются игры с устройством.

Чистка и обслуживание, которые должен обеспечить пользователь, не могут осуществляться детьми без надзора.

• Удостоверьтесь в том, что напряжение и частота сети соответствуют указанным на этикетке, которая расположена во внутренней части купола. Устройство должно быть как следует заземлено (за исключением устройств II класса с отметкой ☐ на табличке с характеристиками).
  • Для монтажа следует присоединить устройства полного разъединения к несъемному оборудованию согласно правилам монтажа (в соответствии с выдерживаемой силой тока и с расстоянием между контактами не менее 3 мм) на условиях III категории перенапряжения для разъединения в случае аварии, чистки или замены лампы. Ни в коем случае кабель заземления не должен проходить через данный выключатель. Данный выключатель может быть заменен штепсельной вилкой, при условии его доступности при обычном использовании.
• Поврежденный кабель должен быть заменен производителем, в центре послепродажного обслуживания или квалифицированным работником во избежание риска.
• Высвобождаемый воздух не может направляться по трубопроводам, предназначенным для удаления отходящих газов из приборов, использующих газовое или другое топливо.

•В помещении должна быть предусмотрена соответствующая вентиляция, в случае если купол будет использоваться одновременно с приборами, питаемыми от других, неэлектрических источников энергии, например, газовая кухня.
- Избыток жира, скопившегося в куполе, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры купола не реже одного раза в месяц.
- Нижняя часть купола должна располагаться на расстоянии не менее 65 см от газовой или комбинированной плиты. МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ ПРОИЗВОДИТЕЛЯ ПЛИТЫ.

Данное расстояние может быть сокращено, если есть соответствующее указание в инструкции по монтажу вытяжного купола.

• Никогда не оставляйте включенными газовые горелки без размещенной на них посуды. Жир, накапливаемый в фильтрах, может протекать или возгораться под действием высокой температуры.*
• Не готовьте под куполом, если не установлены металлические фильтры, например, если фильтры в данный момент моются в посудомоечной машине.

• Рекомендуем использовать перчатки и соблюдать предельную осторожность при чистке внутренней части купола.

• Вытяжной купол предназначен для бытового использования и исключительно для улавливания и очистки воздуха от продуктов приготовления пищи.

• Пользователь несет ответственность за использование купола для иного назначения, что может быть представлять угрозу для пользователя. Производитель не несет ответственности за ущерб, полученный при ненадлежащем использовании устройства.
  • Для всех видов ремонта следует обращаться в ближайший центр технического обслуживания производителя, где используются только оригинальные запчасти. Ремонт или какие-либо изменения, осуществленные неквалифицированным персоналом, могут привести к повреждению или неисправной работе устройства, что может быть небезопасно для пользователя.
• Данное устройство отвечает требованиям Европейской директивы 2002/96/CE об электрическом и электронном оборудовании «Отходы электрического и электронного оборудования». Данная директива регламентирует общие для Европейского союза принципы удаления и переработки отходов электрического и электронного оборудования.

Правила эксплуатации

Управлять вытяжкой можно с помощью элементов управления, показанных на рисунке.

Включите вытяжной вентилятор за несколько минут до начала приготовления пищи, чтобы убедиться в наличии устойчивой вентиляционной тяги до появления испарений.

После завершения приготовления пищи оставьте вытяжной вентилятор включенным на несколько минут (от 3 до 5 минут), чтобы полностью удалить загрязненный воздух из выходного канала. Это предотвратит возвращение жира, дыма и запахов в кухню.

⑨ 1 2 3 人 *

* Свет

1 Минимальная вентиляция
2 Средняя скорость вентиляции
3 Максимальная скорость вентиляции
Интенсивная вентиляция
② Регулятор времени

Программирование вентиляционного периода

Выполните следующие шаги:

1) Выберете желаемую скорость вентиляции.
2) Нажмите на «регулятор времени». Начнет мигать свет.
3) Продолжительность запрограммированного времени 10 минут.
4) В течение этого времени можно изменить скорость вентиляции.

Интенсивная скорость апрограммирована автоматически, она сменится на скорость 2 после примерно 10 минут работы.

Очистка и техническое обслуживание

Во время выполнения очистки и технического обслуживания соблюдайте правила техники безопасности.

Очистка корпуса вытяжки

• Если корпус вашей вытяжки изготовлен из нержавеющей стали, пользуйтесь специальными чистящими средствами, указанными в инструкции к изделию.
• Если ваша вытяжка имеет окрашенный корпус, пользуйтесь теплой водой и нейтральным мылом.
• Ни в коем случае не используйте металлические мочалки, абразивные и едкие вещества.
• Вытирайте вытяжку тканью, не образующей волокон.
• Не пользуйтесь для очистки пароструйными устройствами.

Очистка металлических фильтров

- Чтобы снять фильтры, слегка нажмите на фиксаторы и вытяните фильтры наружу.

- Металлические фильтры можно очищать путем замачивания их в горячей воде с нейтральным моющим средством до полного растворения жира, а затем прополоскав их под краном с водой, или с помощью специальных средств для удаления жира.

- Фильтры также можно мыть в посудомоечной машине. В этом случае рекомендуется располагать их в машине вертикально, чтобы избежать налипания на фильтры остатков пищи.

- При мытье в посудомоечной машине металлическая поверхность фильтров может потемнеть, что не влияет на способность фильтров улавливать жир. После промывки фильтры необходимо просушить и установить их обратно в корпус вытяжки.

Замена ламп освещения

Выполняется следующим образом:

-Открутите крышку гнезда лампочки.
-Извлеките поврежденную / перегоревшую лампу.
•Закрутите обратно крышку гнезда лампочки.

Устранение неполадок

Прежде чем обращаться в Сервисный Центр, выполните следующие проверки:

Проблема Возможная причина Решение
Вытяжной вентилятор не работает.	Питающий кабель не подключен к электросети.В сети нет тока.
Вытяжка удаляет загрязненный воздух неудовлетворительно или вибрирует.	Фильтры забиты жиром.Засорение канала вывода воздуха.
Лампы не горят.	Лампы перегорели.Ослаблен контакт лампы.

Фильтры на основе активного древесного угля (Поставляются отдельно)

Если вывод загрязненного воздуха наружу невозможен, можно настроить кухонную вытяжку на очистку воздуха путем пропускания его через фильтр из активного древесного угля.

Полезный срок службы фильтров из активного древесного угля составляет от трех до шести месяцев в зависимости от условий эксплуатации. Такие фильтры не моются и не восстанавливаются. По истечении срока службы угольные фильтры подлежат замене.

Изготовитель оставляет за собой право вносить в продукцию изменения и дополнения, которые сочет необходимыми, не изменяя при этом основные характеристики изделия.
