Produkttyp	Dunstabzugshaube
Marke	Küppersbusch
Modell	DW9310.0E
Gehäusematerial	Edelstahl oder lackiert (je nach Version)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Timerfunktion	Ja (10 Minuten)
Beleuchtung	Austauschbare Lampen
Filtertyp	Waschbare Metallfilter + Aktivkohlefilter (optional)
Pflege der Metallfilter	Monatliche Reinigung (heißes Wasser + Reinigungsmittel oder Geschirrspüler)
Lebensdauer Aktivkohlefilter	3 bis 6 Monate (nicht waschbar)
Mindestabstand zum Kochfeld	65 cm (sofern vom Hersteller des Kochfelds nichts anderes angegeben)
Durchmesser des Abluftrohrs	≥120 mm
Maximale Rohrlänge	4 Meter mit maximal 2 Bögen à 90°
Stromversorgung	220-240 V, 50 Hz (Typenschild prüfen)
Elektrische Klasse	Klasse II (wenn Symbol auf dem Typenschild) sonst Erdung erforderlich
Haushaltsgebrauch	Ja

Häufig gestellte Fragen - DW9310.0E Küppersbusch

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 65 cm für Gas- oder Mischherde. Überprüfen Sie auch die Angaben des Herstellers Ihres Kochfelds, die diesen Abstand verringern können.

Wie reinige ich die Metallfilter der Dunstabzugshaube?

Die Metallfilter werden mindestens einmal im Monat gereinigt. Sie können sie in heißes Wasser mit neutralem Reinigungsmittel tauchen oder in den Geschirrspüler in aufrechter Position stellen. Vor dem Wiedereinsetzen an der Luft trocknen lassen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter (optional) muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er ist weder waschbar noch regenerierbar.

Wie verwende ich den Timer der Dunstabzugshaube?

Wählen Sie zuerst die gewünschte Absaugstufe, dann drücken Sie die Taste Timer. Die Haube arbeitet 10 Minuten lang und schaltet sich dann automatisch aus. Die Intensivstufe ist autoprogrammiert und kehrt nach etwa 10 Minuten in Stufe 2 zurück.

Was tun, wenn die Dunstabzugshaube nicht richtig absaugt?

Überprüfen Sie, ob die Metallfilter mit Fett gesättigt sind (reinigen Sie sie) und ob das Abluftrohr nicht verstopft ist. Stellen Sie auch sicher, dass die Haube im richtigen Abstand installiert ist und das Rohr nicht länger als 4 Meter mit mehr als zwei Bögen ist.

Wie wechsle ich die Lampen der Dunstabzugshaube?

Schrauben Sie die Zierblende ab, um Zugang zu den Lampen zu erhalten. Ersetzen Sie defekte Lampen durch identische. Schrauben Sie die Zierblende wieder fest.

Kann die Dunstabzugshaube ohne Metallfilter verwendet werden?

Nein, es ist verboten, die Haube ohne die Metallfilter zu verwenden, auch vorübergehend (z. B. während sie gewaschen werden). Die Filter schützen vor Brand- und Tropfgefahr.

Ist die Dunstabzugshaube mit allen Herdarten kompatibel?

Ja, aber wenn Sie Gas- oder andere Brennstoffgeräte verwenden, muss der Raum ausreichend belüftet sein. Die abgeführte Luft darf nicht durch Kanäle geleitet werden, die zur Abführung von Rauch anderer Geräte verwendet werden.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Stromversorgung funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Kann ich die Dunstabzugshaube selbst installieren?

Die elektrische Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass der Mindestabstand von 65 cm und die Sicherheitsnormen (vollständige Trennung, Erdung falls erforderlich) eingehalten werden.

BEDIENUNGSANLEITUNG DW9310.0E Küppersbusch

mit Montageanweisungen

Sehr geehrter Kunde,

Wir gratulieren Ihnen zu Ihrer Wahl. Wir sind davon überzeugt, dass dieses aus hochwertigen Materialien hergestellte moderne, funktionelle und praktische Gerät Ihren Bedürfnissen voll und ganz entsprechen wird.

Lesen Sie bitte alle Abschnitte dieser BEDIENUNGSANLEITUNG, bevor Sie die Dunstabzugshaube zum ersten Mal benutzen, damit die maximale Leistungsfähigkeit des Geräts erreicht werden kann und all diejenigen Störungen verhindert werden, die aus einer fehlerhaften Nutzung entstehen können und Ihnen außerdem dabei helfen wird, kleine Probleme selbst zu lösen.

Um eine optimale Leistungsfähigkeit zu erzielen, darf das nach außen führende Leitungsrohr nicht länger als VIER METER sein, nicht mehr als zwei Winkel von 90° besitzen und muss über einen Durchmesser von mindestens ∅ 120 verfügen.

Sicherheitshinweise

• Schalten Sie das Gerät ab, bevor Sie irgendeine Art von Manipulation im Inneren durchführen, wie z.B. Reinigungs oder Instandhaltungsarbeiten.
• Eine übermäßige Ansammlung von Fett in der Dunstabzugshaube und in den Metallfiltern kann zu Brandgefahr und Tropfen führen, daher ist es notwendig, dass Innere der Dunstabzugshaube und die Metallfilter mindestens ein Mal pro Monat zu reinigen.
• Dieses Gerät kann von Kindern ab 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis genutzt werden, wenn diesen im Voraus die entsprechenden Anweisungen über einen sicheren Umgang mit dem Gerät übermittelt und die hiermit verbundenen Risiken verstanden wurden. Kinder sollten nicht mit dem Gerät spielen. Die vom

Benutzer durchzuführenden Reinigungs- und Instandhaltungsarbeiten, dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Überprüfen Sie, ob die Spannung und Frequenz des Stromnetzes mit den auf dem Etikett im Inneren der Dunstabzugshaube befindenden Anweisungen übereinstimmen. Das Gerät ist an eine gute Erdleitung anzuschließen (ausgenommen Geräte der Klasse II, die ein mit □versehenes Typenschild aufweisen).

- Bei der Installation sind Abschaltvorrichtungen in der fest angebrachten Einrichtung in Übereinstimmung mit den Installationsrichtlinien (angemessen für die zu tragende Spannung und mit einer Mindestöffnung zwischen den Kontakten von 3 mm) gemäß den Konditionen der Kategorie III Überspannungen, für das Abschalten des Gerätes im Falle von Gefahren, Reinigungsarbeiten und Austausch der Leuchten, anzubringen. Unter keinen Umständen darf das Erdungskabel über diesen Schalter führen. Dieser Schalter kann durch einen Anschlussstecker ersetzt werden, immer dann, wenn dieser bei einer normalen Nutzung zugänglich ist.

•Falls das Netzkabel beschädigt sein sollte, muss dieses, um Gefahren zu vermeiden, durch den Hersteller, seinen Kundendienst oder den entsprechenden Fachkräften ersetzt werden.

•Die abgeführte Luft darf nicht durch Leitungsrohre geführt werden, die für die Abführung von Dämpfen der mit Gas oder anderen Treibstoffen gespeisten Geräte genutzt werden.
- Der Raum hat über eine angemessene Belüftung zu verfügen, wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten genutzt wird, die nicht mit Elektrizität betrieben werden, wie z.B. Gasküchen.
- Eine übermäßige Ansammlung von Fett in der Dunstabzugshaube und in den Metallfiltern kann zu Brandgefahr und Tropfen führen, daher ist es notwendig, dass Innere der Dunstabzugshaube und die Metallfilter mindestens ein Mal pro Monat zu reinigen.
- Es ist verboten unter der Dunstabzugshaube zu flambieren.
•Die Unterseite der Dunstabzugshaube muss mindestens 65 cm von den Gas- oder Elektrokochfeldern entfernt angebracht werden. Überprüfen Sie die Mindestangaben des Herstellers der Arbeitsplatte. MINDESTANGABEN DES HERSTELLERS DER ABREITSPLATTE. Diese Distanz kann reduziert werden, wenn dies in den Installationsanweisungen der Dunstabzugshaube angegeben wird.
- Lassen Sie die Gaszünder niemals angeschaltet ohne das ein Gefäß diese abdeckt. Das in den Filtern angesammelte Fett kann aufgrund von Temperaturerhöhungen tropfen oder sich entzünden.*
•Vermeiden Sie unter der Dunstabzugshaube zu kochen, wenn die

Metallfilter nicht angebracht sind, z.B. während diese in der Spülmaschine gereinigt werden.

• Zur Reinigung der Dunstabzugshaube empfehlen wir Ihnen Handschuhe zu tragen und äußerst vorsichtig zu sein.
• Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und einzig für den Abzug und die Reinigung von bei der Zubereitung von Lebensmittel entstandenen Gasen bestimmt. Der Einsatz der Dunstabzugshaube für andere Zwecke unterliegt Ihrer alleinigen Verantwortlichkeit und kann gefährlich sein. Der Hersteller übernimmt keine Verantwortung für Schäden, die aus einer unsachgemäßen Nutzung des Geräts entstehen.
• Für jegliche Art von Reparaturen wenden Sie sich bitte an einen technischen Kundendienst des Herstellers in Ihrer Nähe und verwenden Sie immer Original Ersatzteile. Reparaturen oder Abänderungen, die von nicht qualifiziertem Personal durchgeführt werden, können Schäden am Gerät oder eine schlechte Funktionsweise verursachen und somit Ihre Gesundheit gefährden.
• Dieses Gerät entspricht der europäischen Richtlinie 2002/96/CE für elektrische und elektronische Geräte gekennzeichnet als „Elektro- und Elektronik-Altgeräte“. Die Richtlinie setzt den allgemein gültigen Rahmen innerhalb der gesamten Europäischen Union für die Entwertung und Wiederverwertung von Elektro- und Elektronik-Altgeräten fest.

Gebrauchsanleitung

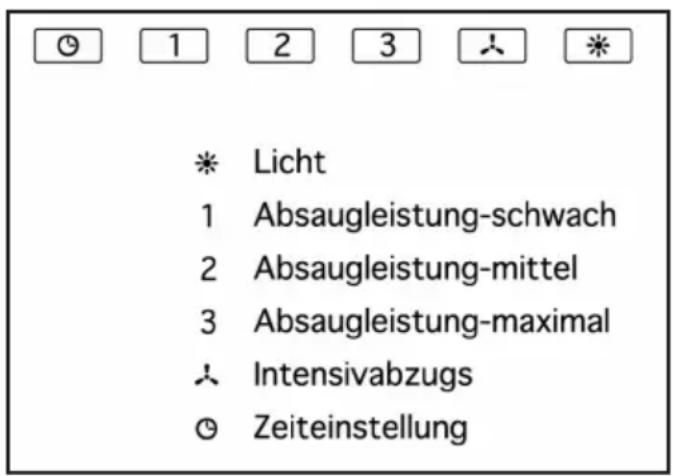

Sie können die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.

Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.

Programmierung der Abzugszeit

Gehen Sie wie folgt vor:

1.-Wählen sie die gewünschte Abzugsgeschwindigkeit.
2.-Drücken sie "Zeiteinstellung". Das Licht beginnt jetzt zu blinken.
3.-Die Zeitdauer der "Zeiteinstellung" ist 10 minuten.
4.-Während der programmierten Zeit kann die Geschwindigkeit gewechselt werden.

Die Intensivstufe ist selbstprogrammiert und schaltet automatisch nach ca. 10 Minuten auf Stufe 2 um.

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheitshinweise.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Wenn Ihre Dunstabzugshaube lackier ist, verwenden Sie lauwarmes Wasser und neutrale Seife. Vermeiden Sie Reinigungsmittel die ätzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.

Reinigung der Metallfilter

•Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die Einfügevorrichtung aus und nehmen Sie dann die Filter heraus.

- Zur Reinigung können Sie die Filter heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle

- Fettlöser. Die Filter können auch in Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben.

- Der Einsatz von scharfen Reinigungsmitten die Lampenfassung. in der Geschirrspülmaschine kann die

Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt.

- Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dünstabzugshaube einsetzen.

Lampenwechsel

Gehen Sie wie folgt vor:

• Schrauben Sie den Zierschirm der Lampenfassung.
• Wechseln Sie die defekte Lampe aus.
  •Schrauben Sie den Zierschirm wieder in

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem Mögliche Ursache Lösung
Die Dunstabzugshaube funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.Kein Strom im Netz/Stromausfall.	Schließen Sie das Kabel an.Vergewissern Sie sich, dass das Stromnetz funktioniert.
Die Dunstabzugshaube saugt nicht genügend ab oder vibriert.	Fettverstopfte Filter.Verstopfung im Luftabzugsrohr.	Ersetzen bzw. reinigen Sie die Aktivkohle- oder Metalfilter.Entfernen Sie die Verstopfungsursache.
Die Beleuchtung funktioniert nicht.	Die Lampen sind defekt.Die Lampen sind lose.	Ersetzen Sie die Lampen.Drehen Sie die Lampen fest.

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.

Der Hersteller behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.
