Тип продукта	Беспроводной наружный маршрутизатор (соединение точка-точка)
Марка	Mikrotik
Модель	Wireless Wire nRAY
Операционная система	RouterOS (требуется обновление до v7.10 или последней стабильной версии)
Порты	1 порт Ethernet 10/100/1000 с защитой от воды
Питание	Пассивное PoE через прилагаемый инжектор (адаптер питания в комплекте)
Частота	60 ГГц (нелицензионный диапазон)
Максимальная скорость	До 1 Гбит/с (в зависимости от условий)
Настройка	Через WinBox (IP по умолчанию 192.168.88.1, пользователь admin без пароля)
Монтаж	Наружный на столбе (крепления в комплекте)
Защита	Предназначен для наружного использования (уплотнительное кольцо на порту Ethernet)
Минимальное расстояние воздействия	53 см (соответствует нормам воздействия радиочастот)
Безопасность	Соответствует местным нормативам (CE, IC, UKCA) - класс A
Обслуживание	Чистить мягкой сухой тканью; не использовать химикаты
Запасные части	Инжектор PoE, адаптер питания, монтажный комплект доступны у производителя
Ремонтопригодность	Не пытайтесь ремонтировать самостоятельно; обращайтесь к квалифицированному установщику
Общая информация	Производитель: Mikrotikls SIA, Unijas 2, Рига, Латвия, LV1039

Часто задаваемые вопросы - Wireless Wire nRAY Mikrotik

Как настроить Mikrotik Wireless Wire nRAY в первый раз?

Подключите инжектор PoE к компьютеру и устройству. Скачайте WinBox с mt.lv/winbox. IP по умолчанию: 192.168.88.1 (пользователь admin, без пароля). Затем настройте через QuickSet или меню Wireless.

Какая версия RouterOS необходима для соответствия требованиям?

Это устройство должно быть обновлено до RouterOS v7.10 или последней стабильной версии для соблюдения местных нормативов.

Как обновить прошивку?

В WinBox нажмите Check for updates или скачайте пакеты со страницы продукта на mikrotik.com, затем загрузите через меню Files и перезагрузите.

Можно ли использовать Wireless Wire nRAY внутри помещений?

Да, его можно установить внутри, но он предназначен для наружного монтажа на столбе.

Какое безопасное расстояние до тела?

Устройство должно быть установлено и использоваться на расстоянии не менее 53 см от людей для соблюдения пределов воздействия радиочастот.

Что делать в случае неисправности?

Немедленно отключите адаптер питания. Не пытайтесь ремонтировать самостоятельно; обратитесь к квалифицированному установщику или в поддержку Mikrotik.

Соответствует ли продукт канадским стандартам?

Да, он соответствует CNR Министерства инноваций, науки и экономического развития Канады и имеет маркировку IC. Его нельзя использовать на борту самолета, за исключением особых условий.

Как защитить порт Ethernet от воды?

Используйте прилагаемую крышку, вставьте кабель в направляющую и плотно закрутите по часовой стрелке для обеспечения герметичности.

Какие IP-адреса по умолчанию для спаренных моделей?

Для спаренных моделей (пара) IP-адреса: 192.168.88.2 и 192.168.88.3. Пароль указан на наклейке.

Как применить региональные настройки регулирования?

В WinBox перейдите в меню Wireless (вкладка W60G) и выберите свой регион, чтобы применить разрешенные каналы и мощности.

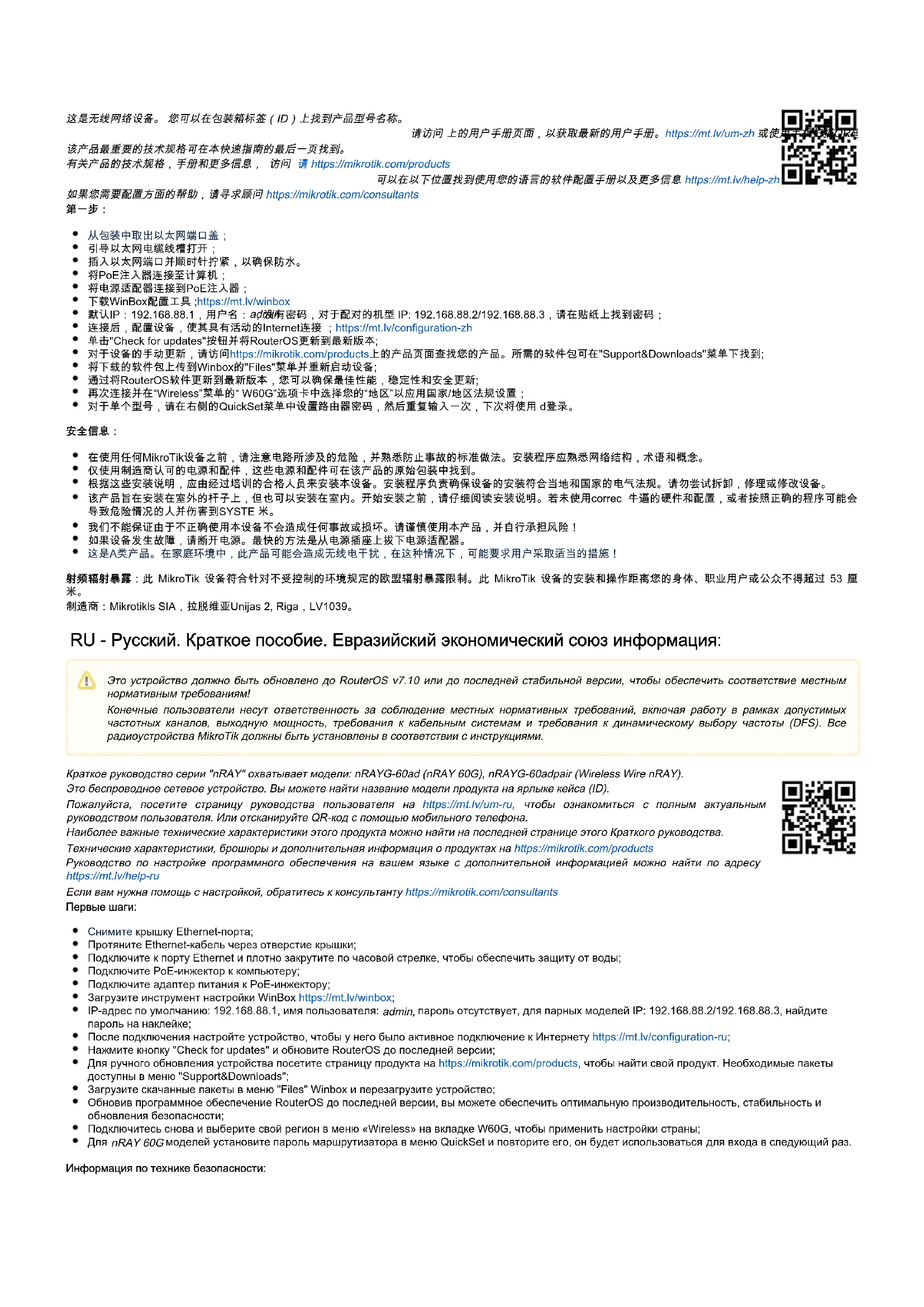

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Wireless Wire nRAY Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas 2, Рига, Латвия, LV1039.

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.10 или до последней стабильной версии, чтобы обеспечить соответствие местным нормативным требованиям!

Конечные пользователи несут ответственность за соблюдение местных нормативных требований, включая работу в рамках допустимых частотных каналов, выходную мощность, требования к кабельным системам и требования к динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть установлены в соответствии с инструкциями.

Краткое руководство серии "nRAY" охватывает модели: nRAYG-60ad (nRAY 60G), nRAYG-60adpair (Wireless Wire nRAY).

Это беспроводное сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Если вам нужна помощь с настройкой, обратитесь к консультанту https://mikrotik.com/consultants

Первые шаги:

• Снимите крышку Ethernet-порта;
• Протяните Ethernet-кабель через отверстие крышки;
• Подключите к порту Ethernet и плотно закрутите по часовой стрелке, чтобы обеспечить защиту от воды;
- Подключите PoE-инжектор к компьютеру;
• Подключите адаптер питания к РоE-инжектору;
• Загрузите инструмент настройки WinBox https://mt.lv/winbox;
- IP-адрес по умолчанию: 192.168.88.1, имя пользователя: admin, пароль отсутствует, для парных моделей IP: 192.168.88.2/192.168.88.3, найдите пароль на наклейке;
- После подключения настройте устройство, чтобы у него было активное подключение к Интернету https://mt.lv/configuration-ru;
- Нажмите кнопку "Check for updates" и обновите RouterOS до последней версии;
- Для ручного обновления устройства посетите страницу продукта на https://mikrotik.com/products, чтобы найти свой продукт. Необходимые пакеты доступны в меню "Support&Downloads";
- Загрузите скачанные пакеты в меню "Files" Winbox и перезагрузите устройство;
- Обновив программное обеспечение RouterOS до последней версии, вы можете обеспечить оптимальную производительность, стабильность и обновления безопасности;
- Подключитесь снова и выберите свой регион в меню «Wireless» на вкладке W60G, чтобы применить настройки страны;
- Для nRAY 60G моделей установите пароль маршрутизатора в меню QuickSet и повторите его, он будет использоваться для входа в следующий раз.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими целями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать как в помещении, так и на открытом воздухе. Перед началом установки внимательно прочтите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
  • Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
• Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.

• Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:

• при нарушении потребителем правил эксплуатации, транспортирования и хранения;

• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно быть установлено и эксплуатироваться не ближе 53 сантиметров от вашего тела, профессионального пользователя или широкой публики.

Производитель: Mikrotikls SIA, улица Унияс 2, Рига, Латвия, LV1039.

Частотный каналы Мощность передатчика

58.32 ГГц, 60.48 ГГц, 62.64 ГГц ≤ 10 Вт

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:
