Тип продукта	Библиотека архивирования на оптических дисках (главное устройство PetaSite)
Бренд	Sony
Модель	ODS-L30M
Емкость хранения (картриджи)	30 картриджей оптического архива
Встраиваемые приводы	До 2 устройств ODS-D77F или ODS-D280F (опционально)
Вес	31 кг (без приводов и картриджей)
Электропитание	100 В – 240 В переменного тока, 50/60 Гц
Потребление	1,6 А – 3,7 А
Рабочая температура	От 5 °C до 35 °C
Рабочая влажность	От 20 % до 80 % относительной влажности
Сетевые интерфейсы	2 порта RJ-45 1000BASE-T / 100BASE-TX
Интерфейс хранения	Fibre Channel (через устройства чтения)
Тип лазера	Класс 1 (IEC60825-1)
Комплект поставки	Руководство пользователя, комплект для монтажа в стойку, этикетки станции I/E, крючки, прокладки, винты
Доступные опции	Блок питания ODBK-201, комплект расширения ODBK-103, картриджи ODC (от 300 ГБ до 3,3 ТБ)
Обслуживание и чистка	Сухая мягкая ткань; избегать органических растворителей; регулярно чистить воздушный фильтр
Расходные детали	Транспортер (механизм) заменять примерно каждые 5 лет, воздушный фильтр, литиевая батарея
Безопасность	Обязательное заземление; не подвергать воздействию дождя/влаги; обслуживание квалифицированным персоналом
Гарантия	Ограниченная гарантия Sony (см. http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty)

Часто задаваемые вопросы - ODS-L30M SONY

Как включить и выключить устройство?

Чтобы включить, убедитесь, что шнур питания подключен, установите главный выключатель питания на задней панели в положение On, затем нажмите кнопку включения/ожидания на передней панели. Загорится зеленый индикатор. Чтобы выключить, нажмите ту же кнопку, выберите Yes на экране подтверждения, дождитесь, пока индикатор станет красным, затем выключите главный выключатель.

Как вставить или извлечь картридж в станции I/E?

Нажмите кнопку I/E STATION (примерно на 1 секунду), пока индикатор не начнет мигать оранжевым. Откройте крышку, вставьте картридж этикеткой вперед до упора или извлеките его горизонтально. Медленно закройте станцию I/E, пока индикатор не начнет мигать зеленым. Автоматическая блокировка происходит через 10 секунд.

Что делать, если индикатор ALARM мигает красным?

Мигающий красный индикатор указывает на ошибку. Проверьте экран на наличие сообщения. Например, ERROR POWER OFF REQUEST требует перезагрузки. Если сообщение сохраняется, свяжитесь с представителем Sony.

Как настроить IP-адрес устройства?

Нажмите MENU, выберите Setup > Network > Network 1 > IPv4 Setting. Включите IPv4, выберите Static или Auto (DHCP). Если статический, введите IP-адрес, маску и шлюз с помощью кнопок со стрелками. Подтвердите нажатием Save. Также можно использовать веб-интерфейс.

Какие типы картриджей совместимы?

Совместимые картриджи — серии ODC: ODC300R/RE (300 ГБ), ODC600R/RE (600 ГБ), ODC1200RE (1,2 ТБ), ODC1500R (1,5 ТБ) и ODC3300R (3,3 ТБ). Картриджи ODC3300R читаются только с приводом ODS-D280F.

Как защитить картридж от записи?

Сдвиньте переключатель защиты от записи, расположенный в нижней части картриджа (со стороны этикетки), в положение SAVE (запись отключена). Защита также может быть включена через хост-приложение. Если одно из них запрещает запись, картридж защищен.

Что делать при конденсации?

Если устройство перемещают из холодного места в теплое, может образоваться конденсат. Выключите устройство и подождите, пока влага полностью исчезнет, прежде чем использовать его, чтобы избежать повреждений.

Как заменить воздушный фильтр привода ODS-D280F?

Извлеките все картриджи и выключите привод. Открутите четыре винта крышки фильтра на нижней панели (снимайте только указанные). Замените фильтр и обратитесь к руководству по установке, прилагаемому к сменному фильтру.

Как получить доступ к веб-интерфейсу обслуживания?

После настройки IP-адреса откройте браузер и введите https://(IP-адрес)/. Примите сертификат, затем войдите с именем пользователя admin и паролем ods-130m. Откроется интерфейс Library Maintenance Web UI.

Станция I/E не разблокируется, что делать?

Проверьте, что индикатор I/E STATION зеленый или оранжевый (иначе станция заблокирована приложением или используется как слот хранения). Вдавите станцию до упора и нажмите кнопку еще раз. При необходимости разблокируйте через приложение или веб-интерфейс.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ODS-L30M SONY

Russia http://sony.ru/pro/

Brazil http://sonypro.com.br

Australia http://pro.sony.com.au

New Zealand http://pro.sony.co.nz

Japan http://www.sonybsc.com

Asia Pacific http://pro.sony-asia.com

Korea http://bp.sony.co.kr

China http://pro.sony.com.cn

India http://pro.sony.co.in

Français

Russie http://sony.ru/pro/

Russland http://sony.ru/pro/

Brasilien http://sonypro.com.br

Australien http://pro.sony.com.au

Neuseeland http://pro.sony.co.nz

Japan http://www.sonybsc.com

Asien-Pazifik http://pro.sony-asia.com

Korea http://bp.sony.co.kr

China http://pro.sony.com.cn

Indien http://pro.sony.co.in

Italiano

Russia http://sony.ru/pro/

Rusia http://sony.ru/pro/

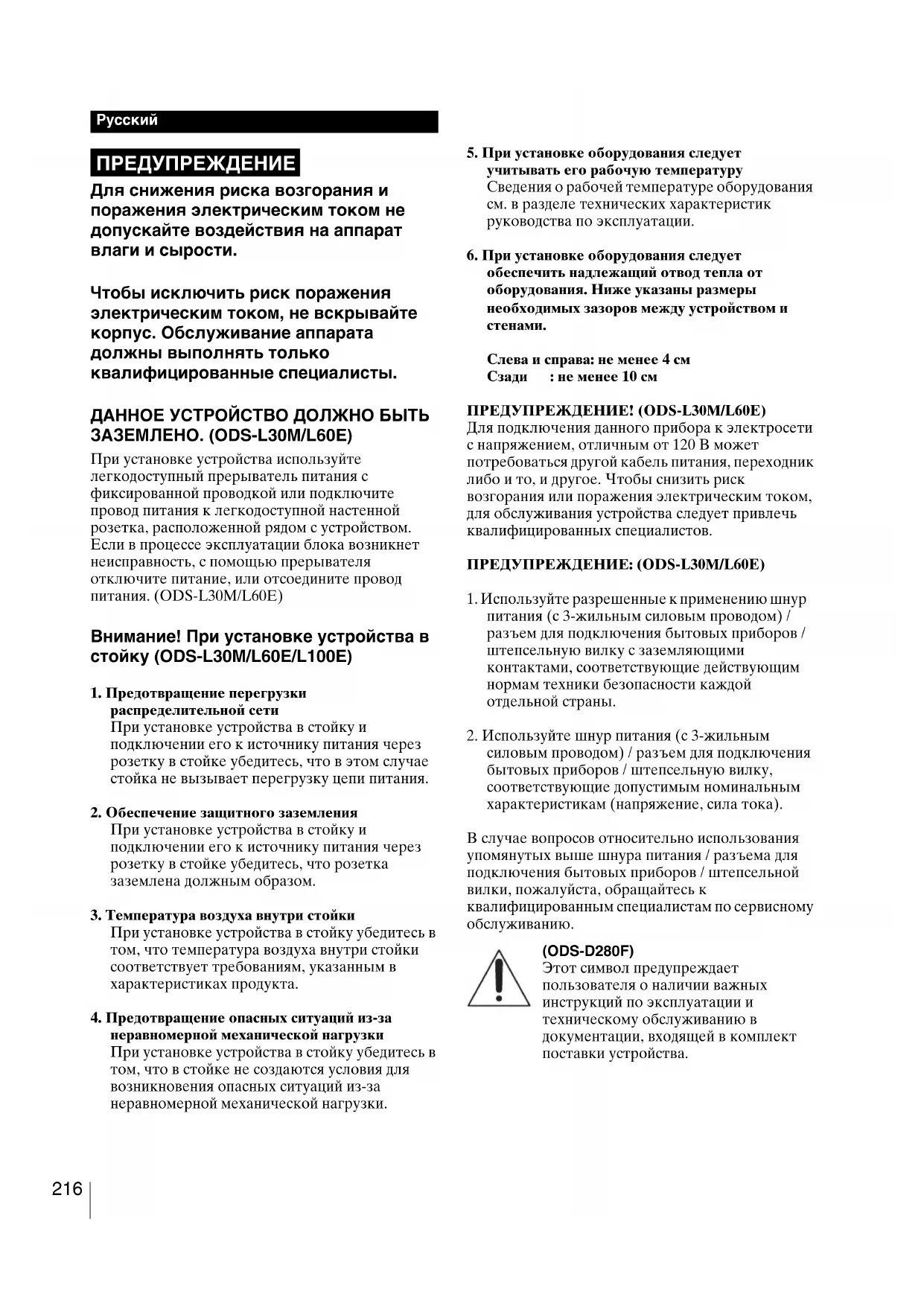

Для снижения риска возгорания и поражения электрическим током не допускайте воздействия на аппарат влаги и сырости.

Чтобы исключить риск поражения электрическим током, не вскрывайте корпус. Обслуживание аппарата должны выполнять только квалифицированные специалисты.

ДАННОЕ УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО. (ODS-L30M/L60E)

При установке устройства используйте легкодоступный прерыватель питания с фиксированной проводкой или подключите провод питания к легкодоступной настенной розетка, расположенной рядом с устройством. Если в процессе эксплуатации блока возникнет неисправность, с помощью прерывателя отключите питание, или отсоедините провод питания. (ODS-L30M/L60E)

Внимание! При установке устройства в стойку (ODS-L30M/L60E/L100E)

1. Предотвращение перегрузки распределительной сети

При установке устройства в стойку и подключении его к источнику питания через розетку в стойке убедитесь, что в этом случае стойка не вызывает перегрузку цепи питания.

2. Обеспечение защитного заземления

При установке устройства в стойку и подключении его к источнику питания через розетку в стойке убедитесь, что розетка заземлена должным образом.

3. Температура воздуха внутри стойки

При установке устройства в стойку убедитесь в том, что температура воздуха внутри стойки соответствует требованиям, указанным в характеристиках продукта.

4. Предотвращение опасных ситуаций из-за неравномерной механической нагрузки

При установке устройства в стойку убедитесь в том, что в стойке не создаются условия для возникновения опасных ситуаций из-за неравномерной механической нагрузки.

1. При установке оборудования следует учитывать его рабочую температуру Сведения о рабочей температуре оборудования см. в разделе технических характеристик руководства по эксплуатации.

2. При установке оборудования следует обеспечить надлежащий отвод тепла от оборудования. Ниже указаны размеры необходимых зазоров между устройством и стенами.

Слева и справа: не менее 4 см

Сзади : не менее 10 см

ПРЕДУПРЕЖДЕНИЕ! (ODS-L30M/L60E)

Для подключения данного прибора к электросети с напряжением, отличным от 120 В может потребоваться другой кабель питания, переходник либо и то, и другое. Чтобы снизить риск возгорания или поражения электрическим током, для обслуживания устройства следует привлечь квалифицированных специалистов.

ПРЕДУПРЕЖДЕНИЕ: (ODS-L30M/L60E)

1. Используйте разрешенные к применению шнур питания (с 3-жильным силовым проводом) / разъем для подключения бытовых приборов / штепсельную вилку с заземляющими контактами, соответствующие действующим нормам техники безопасности каждой отдельной страны.

2. Используйте шнур питания (с 3-жильным силовым проводом) / разъем для подключения бытовых приборов / штепсельную вилку, соответствующие допустимым номинальным характеристикам (напряжение, сила тока).

В случае вопросов относительно использования упомянутых выше шнура питания / разъема для подключения бытовых приборов / штепсельной вилки, пожалуйста, обращайтесь к квалифицированным специалистам по сервисному обслуживанию.

(ODS-D280F)

Этот символ предупреждает пользователя о наличии важных инструкций по эксплуатации и техническому обслуживанию в документации, входящей в комплект поставки устройства.

Примечание (ODS-D280F)

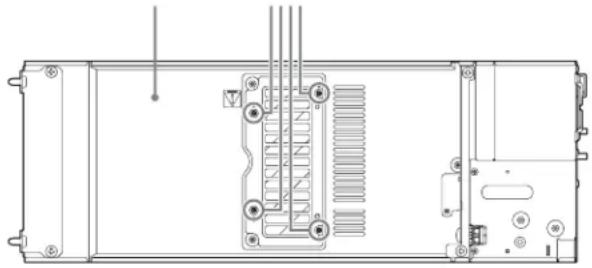

При замене воздушного фильтра отвинтите четыре винта крышки фильтра, привинченных к опорной планке. Удаление каких-либо винтов, помимо указанных, сопряжено с риском подвергнуться воздействию излучения лазера Класса 3В. Подробные сведения о процедуре замены воздушного фильтра см. в Руководстве по установке, входящем в комплект запасного фильтра.

Опорная планка Винт крышки фильтра

Следует иметь в виду, что любые изменения и модификации, не одобренные явно в данном руководстве, могут привести к невозможности использования данного оборудования.

ПРЕДУПРЕЖДЕНИЕ

Использование этого оборудования в жилой зоне может вызвать радиопомехи.

Данный аппарат не следует использовать в жилой зоне.

Осторожно! (ODS-D77F/D280F)

Использование средств управления и выполнение настройки и действий, отличных от указанных здесь, может привести к опасному радиоактивному облучению.

Осторожно! (ODS-D77F/D280F)

Использование оптических инструментов с данным изделием приведет к увеличению опасного воздействия на глаза.

EAC

Главный Модуль библиотеки оптических дисков

Сони Корпорейшн

1-7-1, Конан, Минато-ку, Токио, 108-0075 Япония

Сделано в ЯПОНИИ

Импортер на территории стран Таможенного союза АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Главный Модуль библиотеки оптических дисков ODS-L30M - это главный модуль библиотеки, который допускает установку не более двух дополнительных приводов (ODS-D77F/ODS-D280F) архива на оптических дисках (далее -приводы) и не более 30 картриджей архива на оптических дисках. Путем установки на главный модуль ODS-L30M комплекта расширения ODBK-103 (не включен в поставку), систему библиотеки оптических дисков можно связать с несколькими блоками расширения, что позволит расширять систему в соответствии с потребностями пользователя. Обеспечивая эффективное чтение и запись данных на нескольких картриджах архива на оптических дисках, модуль ODS-L30M упрощает архивирование материалов и извлечение архивных материалов (путем отправки на сервер).

К числу блоков расширения относятся блок приводов для расширения библиотеки оптических дисков ODS-L60E и блок расширения емкости библиотеки профессиональных оптических дисков ODS-L100E. Блок ODS-L60E может содержать до четырех дополнительных приводов (ODS-D77F/D280F) и до 61 картриджа архива на оптических дисках. Блок ODS-L100E может содержать до 101 картриджа архива на оптических дисках.

Приводы ODS-D77F/ODS-D280F, которые могут устанавливаться в устройствах ODS-L30M и ODS-L60E, специально предназначены для использования с устройствами ODS-L30M/L60E. Кроме того, поддержка ими интерфейса Fibre Channel обеспечивает высокую скорость обработки.

Габариты (Ш × В × Г)

445 × 308 × 992 MM (без

выступающих деталей)

Масса 31 кг (без приводов и картриджей)

Требования к источнику питания

100 B-240 B\~, 50 Гц/60 Гц

Потребляемый ток

1,6 A-3,7 A

Принадлежности

Руководство по эксплуатации (1)

Комплект для установки в стойку (1 набор)

Шайбы для монтажной платы стойки (4)

Винты (В4 × 10) (8)

Винты (В5 × 16) (8)

Монтажные кронштейны (2)

Толщиномер 025 (3)

Толщиномер 050 (3)

Толщиномер 100 (3)

Опора для высоты 025 (3)

Опора для высоты 050 (3)

Опора для высоты 100 (3)

Опора для высоты Ср. 025 (1)

Опора для высоты Ср. 050 (1)

Опора для высоты Ср. 100 (1)

Наклейки на станцию импорта/

экспорта (1 комплект)

Цифры в формате «уууу-мм» или «mm-уууу» на изделии или упаковке означают дату изготовления. В качестве варианта дата может быть указана в формате <месяц, год>.
