One+ RSI18 - сварочный аппарат RYOBI - Бесплатное руководство пользователя

Тип изделия	Беспроводной паяльник
Бренд	RYOBI
Модель	One+ RSI18
Питание	Литий-ионный аккумулятор 18 В (совместим с One+)
Температура	Регулируется с помощью кнопки управления
Индикатор температуры	Светодиодный индикатор: быстро мигает = нагрев, горит постоянно = готов, медленно мигает = охлаждение
Время нагрева	Быстрый (несколько секунд)
Назначение	Пайка электрических цепей, ювелирных изделий, витражей и ремесленных работ
Безопасность	Горячий наконечник: не прикасаться; использовать в хорошо проветриваемом помещении; извлекать аккумулятор перед хранением
Уход	Очищать чистой тканью; не использовать растворители
Запасные части	Сменные наконечники, подставка, катушка с припоем
Ремонтопригодность	Ремонт только в авторизованном сервисном центре
Гарантия	24 месяца (расширяется при онлайн-регистрации)
Стандарты	CE, UKCA, ЕС, Евразия
Комплектация	Паяльник, подставка для наконечника, паяльный наконечник, катушка с припоем, руководство пользователя (аккумулятор и зарядное устройство в зависимости от версии)

Часто задаваемые вопросы - One+ RSI18 RYOBI

Как включить паяльник RYOBI One+ RSI18?

Используйте выключатель, расположенный на корпусе устройства. Убедитесь, что аккумулятор установлен.

Что означает светодиодный индикатор на паяльнике?

Светодиодный индикатор показывает состояние наконечника: быстрое мигание = нагрев, постоянное свечение = рабочая температура достигнута, медленное мигание = охлаждение.

Как отрегулировать температуру паяльника?

Поверните регулятор температуры, расположенный сверху устройства, чтобы настроить нагрев по вашим потребностям.

Какой аккумулятор использовать с RYOBI One+ RSI18?

Используйте литий-ионный аккумулятор 18 В из серии RYOBI One+. Соответствующее зарядное устройство поставляется в зависимости от версии.

Можно ли заменить наконечник паяльника?

Да, наконечник сменный. Используйте совместимые сменные наконечники RYOBI. Всегда давайте наконечнику остыть перед заменой и извлекайте аккумулятор.

Как чистить паяльник RYOBI?

Очищайте устройство чистой сухой тканью. Никогда не используйте растворители или химические вещества, которые могут повредить пластиковые детали.

Паяльник беспроводной?

Да, RYOBI One+ RSI18 работает от аккумулятора, что делает его портативным и удобным для использования без ограничений кабеля.

Какой срок гарантии на RYOBI One+ RSI18?

Гарантия составляет 24 месяца с даты покупки. Вы можете продлить её, зарегистрировав инструмент на сайте RYOBI в течение 30 дней.

Можно ли паять цепи под напряжением этим паяльником?

Нет, никогда не паяйте цепи под напряжением. Это создает риск поражения электрическим током и повреждения устройства.

Как правильно хранить паяльник после использования?

Извлеките аккумулятор и дайте наконечнику остыть не менее 30 минут. Храните устройство в сухом и безопасном месте, недоступном для детей.

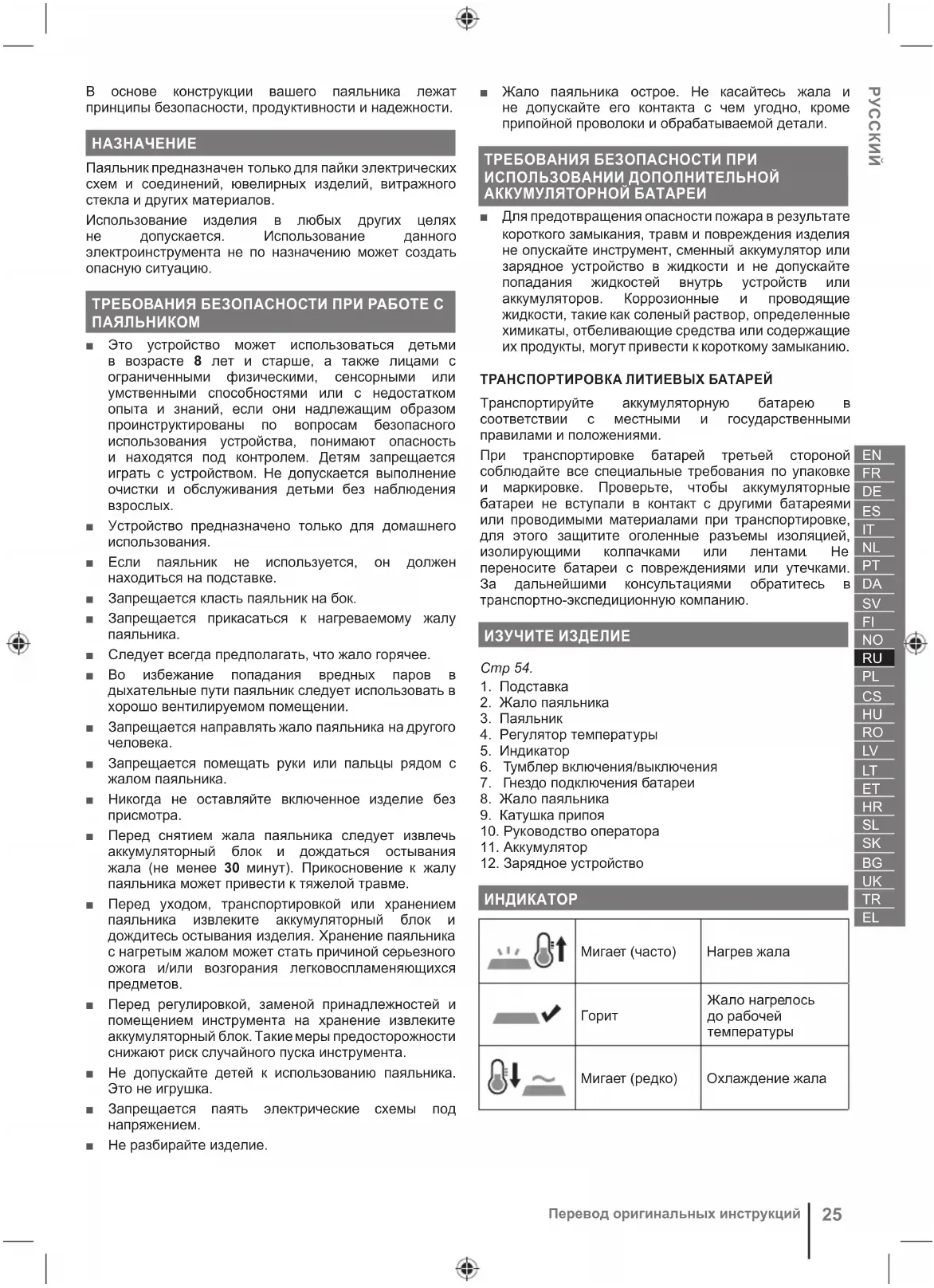

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ One+ RSI18 RYOBI

В основе конструкции вашего паяльника лежат принципы безопасности, продуктивности и надежности.

НАЗНАЧЕНИЕ

Паяльник предназначен только для пайки электрических схем и соединений, ювелирных изделий, витражного стекла и других материалов.

Использование изделия в любых других целях не допускается. Использование данного электроинструмента не по назначению может создать опасную ситуацию.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ПАЯЛЬНИКОМ

Это устройство может использоваться детьми в возрасте 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они надлежащим образом проинструктированы по вопросам безопасного использования устройства, понимают опасность и находятся под контролем. Детям запрещается играть с устройством. Не допускается выполнение очистки и обслуживания детьми без наблюдения взрослых.
■ Устройство предназначено только для домашнего использования.
■ Если паяльник не используется, он должен находиться на подставке.
■ Запрещается класть паяльник на бок.
■ Запрещается прикасаться к нагреваемому жалу паяльника.
■ Следует всегда предполагать, что жало горячее.
■ Во избежание попадания вредных паров в дыхательные пути паяльник следует использовать в хорошо вентилируемом помещении.
■ Запрещается направлять жало паяльника на другого человека.
■ Запрещается помещать руки или пальцы рядом с жалом паяльника.
Никогда не оставляйте включенное изделие без присмотра.
■ Перед снятием жала паяльника следует извлечь аккумуляторный блок и дождаться остывания жала (не менее 30 минут). Прикосновение к жалу паяльника может привести к тяжелой травме.
■ Перед уходом, транспортировкой или хранением паяльника извлеките аккумуляторный блок и дождитесь остывания изделия. Хранение паяльника с нагретым жалом может стать причиной серьезного ожога и/или возгорания легковоспламеняющихся предметов.
■ Перед регулировкой, заменой принадлежностей и помещением инструмента на хранение извлеките аккумуляторный блок. Такие меры предосторожности снижают риск случайного пуска инструмента.
■ Не допускайте детей к использованию паяльника. Это не игрушка.
■ Запрещается паять электрические схемы под напряжением.
■ Не разбирайте изделие.

Жало паяльника острое. Не касайтесь жала и не допускайте его контакта с чем угодно, кроме припойной проволоки и обрабатываемой детали.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ДОПОЛНИТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

- Для предотвращения опасности пожара в результате короткого замыкания, травм и повреждения изделия не опускайте инструмент, сменный аккумулятор или зарядное устройство в жидкости и не допускайте попадания жидкостей внутрь устройств или аккумуляторов. Коррозионные и проводящие жидкости, такие как соленый раствор, определенные химикаты, отбеливающие средства или содержащие их продукты, могут привести к короткому замыканию.

ТРАНСПОРТИРОВКА ЛИТИЕВЫХ БАТАРЕЙ

Транспортируйте аккумуляторную батарею в соответствии с местными и государственными правилами и положениями.

При транспортировке батарей третьей стороной соблюдайте все специальные требования по упаковке и маркировке. Проверьте, чтобы аккумуляторные батареи не вступали в контакт с другими батареями или проводимыми материалами при транспортировке, для этого защитите оголенные разъемы изоляцией, изолирующими колпачками или лентами. Не переносите батареи с повреждениями или утечками. За дальнейшими консультациями обратитесь в транспортно-экспедиционную компанию.

ИЗУЧИТЕ ИЗДЕЛИЕ

Cmp 54.

1. Подставка
2. Жало паяльника
3. Паяльник
4. Регулятор температуры
5. Индикатор
6. Тумблер включения/выключения
7. Гнездо подключения батареи
8. Жало паяльника
9. Катушка припоя
10. Руководство оператора
11. Аккумулятор
12. Зарядное устройство

ИНДИКАТОР

	Мигает (часто)	Нагрев жала
	Горит	Жало нагрелосьдо рабочейтемпературы
	Мигает (редко)	Охлаждение жала

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Используйте только оригинальные принадлежности и запасные детали. При необходимости замены компонентов, неописанных здесь, обратитесь в авторизованный сервисный центр. Все ремонтные работы должны производиться авторизованным сервисным центром.
Избегайте использования растворителей во время чистки пластмассовых частей. Многие пластмассы чувствительны к воздействию различных бытовых растворителей и в результате их использования могут разрушиться. Для снятия грязи, пыли и пр. пользуйтесь чистой тряпкой.
Никогда не допускайте контакта тормозной жидкости, бензина, продуктов на нефтяной основе, пропиточного масла и т. д. с пластмассовыми частями. Эти химикаты содержат вещества, которые могут испортить, ослабить или разрушить пластмассу. Это ведет к тяжелым травмам.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРОДУКТЕ

V Вольт

Постоянный ток

Знак соответствия европейским стандартам

Знак соответствия стандартам Великобритании

Знак соответствия Украины

Знак Евразийского Соответствия

Перед использованием прибора внимательно ознакомьтесь с данной инструкцией.

Горячая поверхность

Горячая поверхность! не касаться!

Утилизация аккумуляторов, электрического и электронного оборудования в месте с несортированными бытовыми отходами не допускается. Сбор аккумуляторов, электрического и электронного оборудования в целях утилизации должен осуществляться отдельно. Перед утилизацией необходимо извлечь из оборудования элементы питания, аккумуляторы и источники света. Уточните порядок утилизации и местонахождения пункта приема у местных властей или поставщика. Ритейлеры могут быть обязаны бесплатно принимать аккумуляторы, электрическое и электронное оборудование на утилизацию в соответствии с местными регламентами. Ваш вклад в повторную переработку аккумуляторов, а также электрического и электронного оборудования позволит сократить потребность в сырье. Аккумуляторы, в частности, содержащие литий, а также электрическое и электронное оборудование содержит ценные и подлежащие повторной переработке материалы, которые в случае ненадлежащей утилизации способны вредить экологии и здоровью людей. Перед утилизацией удалите с оборудования все персональные данные.

ОБОЗНАЧЕНИЯ В РУКОВОДСТВЕ

Внимание

Примечание

Детали или принадлежности, приобретаемые отдельно

Транспортировка:

Категорически не допускается падение и любые механические воздействия на упаковку при транспортировке.

При разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки.

Хранение:

Необходимо хранить в сухом месте.

Необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей.

При хранении необходимо избегать резкого перепада температур.

Хранение без упаковки не допускается.

Срок службы изделия:

Срок службы изделия составляет 5 лет.

Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки.

Дата изготовления (код даты) отштампован на поверхности корпуса изделия.

Пример:

W17 Y2015, где Y2015 - год изготовления

W17 – неделя изготовления

Определить месяц изготовления можно согласно приведенной ниже таблице, на примере 2015 года.

Обратите внимание! Количество недель в месяце различается от года в год.

Месяц	Январь	Февраль	Март	Апрель	Май	Июнь	Июль	Август	Сентябрь	Октябрь	Ноябрь	Декабрь	Год
Неделя	01	05	09	14	18	22	27	31	36	40	44	49	2015
	02	06	10	15	19	23	28	32	37	41	45	50
	03	07	11	16	20	24	29	33	38	42	46	51
	04	08	12	17	21	25	30	34	39	43	47	52
	05	09	13	18	22	26	31	35	40	44	48	53
			14			27

ТРАНСПОРТИРАНЕ НА ЛИТИЕВИ БАТЕРИИ

СВЕТОДИОДЕН ИНДИКАТОР

СИМВОЛИ В НАСТОЯЩОТО РЪКОВОДСТВО

RU УСЛОВИЯ ПРИМЕНЕНИЯ ГАРАНТИИ НА ПРОДУКЦИЮ РУОВІ

Помимо законных прав, возникающих при покупке, данное изделие покрывается гарантией в соответствии с приведенными ниже пунктами.

1. Гарантийный период для покупателя составляет 24 месяца с даты покупки изделия. Дата покупки должна быть подтверждена полностью заполненным гарантийным талоном и чеком о покупке. Данное изделие предназначено только для частного использования покупателем. Поэтому гарантия не распространяется на использование в профессиональных или коммерческих целях.
2. Предусмотрена возможность продления для части изделий линейки электроинструментов (AC/DC) гарантийного периода с помощью регистрации на сайте www.ryobitools.eu. Право инструмента на продление гарантийного периода четко указано в магазинах и / или на упаковке / и содержится в сопутствующей инструменту документации. Конечный пользователь должен зарегистрировать свой приобретенный инструмент в течение 30 дней с даты покупки. Конечный пользователь может зарегистрировать свой инструмент на продление гарантии в стране своего проживания, если она указана в форме онлайн-регистрации. Кроме того, конечный пользователь должен дать свое согласие на хранение данных, которые необходимо ввести в онлайн-форму и принять правила и условия. Подтверждение регистрации, которое вы получите по электронной почте, заполненный гарантийный талон и оригинальный чек, в котором указана дата покупки, будут служить доказательством продленной гарантии.
3. Гарантия покрывает в течение гарантийного периода все дефекты качества или материала изделия на дату покупки. Гарантия ограничена ремонтом и / или заменой и не включает никакие другие обязательства, включая, но не ограничиваясь случайными или косвенными убытками. Гарантия становится недействительной, если изделие использовалось не по назначению, вопреки инструкциям, данным в Руководстве пользователя или было неправильно подключено. Настоящая гарантия не распространяется на:

– любые повреждения изделия в результате неправильного технического обслуживания или недостаточного ухода за инструментом

– любые изделия, подвергшиеся изменениям и модификации

– любые изделия, оригинальные идентификационные отметки которого (торговая марка, серийный номер) были повреждены, изменены или удалены

– любые повреждения, вызванные несоблюдением инструкций Руководства пользователя

– любые изделия, не сертифицированные маркировкой "СЕ" для продажи в Европейском союзе

– любые изделия, подвергшиеся попыткам ремонта неквалифицированным работником или без предварительного утверждения компанией Techtronic Industries.

– любые изделия, подключенные к неправильному источнику питания (сила тока, напряжение, частота)

– любые повреждения, вызванные внешними воздействиями (химические, физические, удары) или посторонними веществами

– естественный износ запасных деталей

– несоответствующее использование, перегрузка инструмента

– использование неутвержденных аксессуаров и неоригинальных запасных деталей

– аксессуары электроинструментов, поставляемые с инструментом или приобретаемые отдельно. К этому списку относятся, но не исчерпывают его: сверла шуруповертов, дрелей, абразивные диски, наждачную бумагу, лезвия и боковые направляющие

– компоненты (детали и аксессуары), подверженные естественному износу и разрыву, включая, но не ограничиваясь наборы для технического обслуживания, угольные щетки, подшипники, патроны, переходники SDS, кабели питания, дополнительные ручки, футляры для транспортировки, шлифовальные подошвы, пылесборники, трубки для отвода пыли, войлочные шайбы, штыри и пружины ударных ключей и др.

1. Для проведения технического обслуживания изделие следует направлять в авторизованные сервисные центры RYOBI, указанные для каждой страны в приведенном ниже списке адресов станций сервисного обслуживания В некоторых странах местные дилеры RYOBI отправляют изделия в сервисные организации RYOBI. При отправке изделия в сервисный центр RYOBI, изделие должно быть безопасно упаковано и не содержать никаких опасных веществ, таких как бензин, должен быть подписан адрес отправителя и сопровождаться кратким описанием неисправности.
2. Ремонт / замена проводится в рамках настоящей гарантии бесплатно. Он не продлевает гарантию и не начинает новый гарантийный период. Замененные детали и инструменты становятся нашей собственностью. В некоторых странах отправитель должен оплачивать стоимость отправки. Ваши законные права, возникшие при покупке инструмента, остаются неизменными
3. Настоящая гарантия действительна в Европейском Сообществе, Швейцарии, Исландии, Норвегии, Лихтенштейне, Турции, России и Великобритании. Вне указанных территорий обращайтесь к своему авторизованному дилеру RYOBI, чтобы узнать, применяются ли условия каких-либо других гарантий.

УПОЛНОМОЧЕННЫЙ СЕРВИСНЫЙ ЦЕНТР

При возникновении проблем с изделием обращайтесь в один из региональных авторизованных сервисных центров (см. www.ryobitools.eu) или напрямую: Techronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Укажите серийный номер и тип изделия, указанные на табличке.
