РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NT 611 Mwf Kärcher

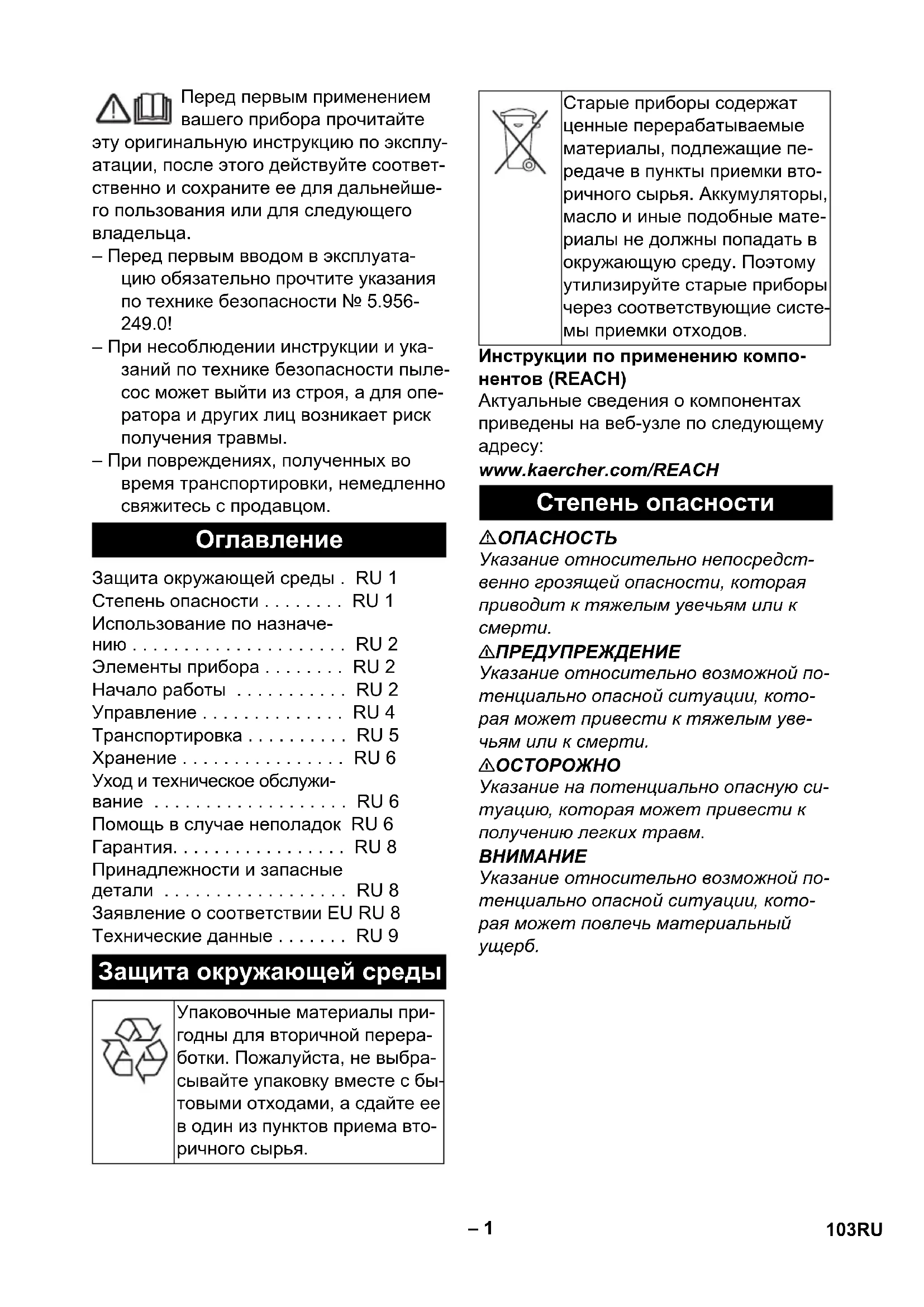

Parça No. Kablo uzun- luğu EU 6.649-875.0 10 m 102 TR– 1 Перед первым применением вашего прибора прочитайте эту оригинальную инструкцию по эксплу- атации, после этого действуйте соответ- ственно и сохраните ее для дальнейше- го пользования или для следующего

– Перед первым вводом в эксплуата- цию обязательно прочтите указания по технике безопасности № 5.956- 249.0! – При несоблюдении инструкции и ука- заний по технике безопасности пыле- сос может выйти из строя, а для опе- ратора и других лиц возникает риск получения травмы. – При повреждениях, полученных во время транспортировки, немедленно свяжитесь с продавцом. Инструкции по применению компо- нентов (REACH) Актуальные сведения о компонентах приведены на веб-узле по следующему

Указание относительно непосредст- венно грозящей опасности, которая приводит к тяжелым увечьям или к

몇 ПРЕДУПРЕЖДЕНИЕ Указание относительно возможной по- тенциально опасной ситуации, кото- рая может привести к тяжелым уве- чьям или к смерти. 몇 ОСТОРОЖНО Указание на потенциально опасную

туацию, которая может привести к получению легких травм.

Указание относительно возможной по- тенциально опасной ситуации, кото- рая может повлечь материальный

Защита окружающей среды . RU 1 Степень опасности . . . . . . . . RU 1 Использование по назначе- нию . . . . . . . . . . . . . . . . . . . . . RU 2 Элементы прибора . . . . . . . . RU 2 Начало работы . . . . . . . . . . . RU 2 Управление . . . . . . . . . . . . . . RU 4 Транспортировка . . . . . . . . . . RU 5 Хранение . . . . . . . . . . . . . . . . RU 6 Уход и техническое обслужи- вание . . . . . . . . . . . . . . . . . . . RU 6 Помощь в случае неполадок RU 6 Гарантия. . . . . . . . . . . . . . . . . RU 8 Принадлежности и запасные детали . . . . . . . . . . . . . . . . . . RU 8 Заявление о соответствии ЕU RU 8 Технические данные . . . . . . . RU 9 Защита окружающей среды Упаковочные материалы при- годны для вторичной перера- ботки. Пожалуйста, не выбра- сывайте упаковку вместе с бы- товыми отходами, а сдайте ее в один из пунктов приема вто- ричного сырья. Старые приборы содержат ценные перерабатываемые материалы, подлежащие пе- редаче в пункты приемки вто- ричного сырья. Аккумуляторы, масло и иные подобные мате- риалы не должны попадать в окружающую среду. Поэтому утилизируйте старые приборы через соответствующие систе- мы приемки отходов. Степень опасности 103RU– 2 몇 ПРЕДУПРЕЖДЕНИЕ Прибор не предназначен для сбора вредной для здоровья пыли. – Данный пылесос предназначен для непрерывной утилизации большого количества воды (ущерб, причинен- ный наводнением, осушение резер- вуаров, бассейнов или емкостей и т.п.), а также для проведения влаж- ной и сухой чистки поверхностей по- лов и стен. – Этот профессиональный прибор при- меняется, например, в ремесленном производстве, промышленности, в пожарных частях и службах по оказа- нию технической помощи. 1Поплавок 2 Сетевой шнур 3 Штепсельная вилка устройства 4Всасывающий шланг 5 Блокировка всасывающей головки 6 Мусорный бак 7 Держатель кабеля насоса для утили-

8Прижимная шина 9 Ось направляющего ролика 10 Направляющий ролик 11 Форсунка для чистки пола 12 Регулировка высоты форсунки для чистки пола 13 всасывающая трубка, 14 Всасывающий патрубок 15 Всасывающая головка 16 Насос для утилизации воды 17 Накидная гайка насоса для утилиза-

18 рукоятка для ношения прибора 19 Крышка фильтра 20 ведущая дуга 21 Колено 22 Поплавковый выключатель насоса для утилизации воды 23 Фильтр предварительной очистки 24 Сетевой штекер насоса для утилиза-

25 Переключатель в положении "Насос для утилизации воды ВЫКЛ" 26 Розетка 27 Переключатель в положении "Насос для утилизации воды ВКЛ" 28 Главный выключатель 29 Фильтр для очистки отходящего воз-

30 Фильтр для грубых частиц грязи/ складчатый фильтр 31 Сливной шланг 32 Колпачок (соединительный элемент GEKA-C) 33 Крючки для кабеля 34 Заводская табличка с данными Прибор обеспечивает работу в трех ре-

1 Чистка во влажном режиме с помо- щью насоса для утилизации воды 2 Чистка во влажном режиме без насо- са для утилизации воды 3 Чистка в сухом режиме Указание: Проведение чистки во влаж- ном режиме также возможно при выклю- ченном или демонтированном насосе для утилизации воды. Демонтировать насос для утилизации воды, см. "Чистка в сухом режиме".

Снять щетки. Установить резиновые кромки (5). Указание: Структурированная сторона резиновых кромок должна быть обраще-

Элементы прибора Начало работы Влажная чистка Установка резиновых кромок 104 RU– 3

Разблокировать и снять всасываю- щий элемент. Потянуть бумажный фильтроваль- ный пакет/фильтровальный пакет из нетканого материала вниз и снять

Надеть и зафиксировать всасываю- щий элемент. – При сборе влажной пыли бумажный фильтровальный пакет или фильтр из нетканого материала необходимо

Разблокировать и снять всасываю- щий элемент. Удаление мембранного фильтра. Надеть и зафиксировать всасываю- щий элемент. – При сборе влажной пыли мембран- ный фильтр необходимо снимать. Открыть крышку фильтра. Вынуть складчатый фильтр. Установить фильтр для грубых ча- стиц грязи. Закрыть крышку фильтра так, чтобы был слышен щелчок.

Удалить колпачок (соединительный элемент GEKA-C). Подключить шланг для утилизации воды (номинальный диаметр 3/4“ или

Слить грязную воду с помощью слив- ного шланга.

Удаление фильтра для грубых частиц грязи во время работы запрещается. – Чистка во влажном режиме без насо- са для утилизации воды: Рекоменду- ется использование специального фильтровального мешка (чистка во влажном режиме) (см. раздел "Филь- тровальные системы"). – При достижении максимального уровня жидкости прибор автоматиче- ски отключается. – После завершения чистки во влаж- ном режиме: Очистить и просушить при помощи салфетки поплавок, ре- зервуар и, при необходимости, насос для утилизации воды.

Перед проведением чистки в сухом ре- жиме: Демонтировать насос для ути- лизации воды и установить складча- тый фильтр. Указание: При проведении чистки в су- хом режиме в основном следует исполь- зовать складчатый фильтр.

Удаление складчатого фильтра во время работы запрещается. – При сборе мелкой пыли дополни- тельно можно использовать бумаж- ный фильтровальный пакет, фильтр из нетканого материала или мем- бранный фильтр. Удаление бумажного фильтровального пакета/ фильтровального пакета из нетканого материала Удаление мембранного фильтра Установка фильтра для грубых частиц грязи Подключение шланга для утилизации

Слить грязную воду Общие положения Сухая чистка Общие положения 105RU– 4 Вынуть из розетки штепсельную вил- ку насоса для утилизации воды. Разблокировать и снять всасываю- щий элемент.

Вытянуть держатель кабеля насоса для утилизации воды и установить вместо него прижимную шину. Снять фильтр предварительной очистки через всасывающий патру-

Отвинтить накидную гайку насоса для утилизации воды. Снять с резервуара насос для утили- зации воды и пластмассовую встав-

Заменить шланг для утилизации воды на колпачок. Надеть и зафиксировать всасываю- щий элемент. Указание: Складчатый фильтр не вхо- дит в объем поставки. Открыть крышку фильтра. Вынуть фильтр для грубых частиц

Установить складчатый фильтр. Закрыть крышку фильтра так, чтобы был слышен щелчок.

Снять резиновые кромки. Установить кромки щетки. Указание: Бумажный фильтровальный пакет или фильтр из нетканого материа- ла не входит в объем поставки.

Разблокировать и снять всасываю- щий элемент. Надеть бумажный фильтровальный пакет или фильтр из нетканого мате-

Надеть и зафиксировать всасываю- щий элемент. Указание: Мембранный фильтр не вхо- дит в объем поставки. Указание: При работе без бумажного фильтровального пакета или фильтра из нетканого материала должен исполь- зоваться мембранный фильтр для защи- ты всасывающей головки.

Разблокировать и снять всасываю- щий элемент. Наденьте мембранный фильтр на

Надеть и зафиксировать всасываю- щий элемент. Установочный винт вращать по часо- вой стрелке: Высота положения щет- ки для чистки пола Установочный винт вращать против часовой стрелки: Глубина положения щетки для чистки пола

Всасывающий шланг оснащен системой клипсового соединения. Могут быть под- соединены все комплектующие изделия C-40/C-DN-40.

Опасность получения травм

ждений! Штепсельная розетка пред- назначена исключительно для непо- средственного подключения насоса для утилизации воды к пылесосу. Лю- бое иное применение штепсельной ро- зетки недопустимо. Демонтаж насоса для утилизации

Установка складчатого фильтра Установка кромок щетки Установка бумажного фильтровального пакета/ фильтровального пакета из нетканого материала Установка мембранного фильтра Регулировка высоты форсунки для чистки пола Клипсовое соединение

106 RU– 5 Вставить в розетку штепсельную вилку устройства. AКлавиша включения B Клавиша выключения/клавиша про-

C Предохранительный выключатель D Красная контрольная лампочка Нажать кнопку включения, светится красный контрольный индикатор. Предохранительный выключатель готов к работе. Нажать кнопку выключения/кнопку проверки предохранительного вы- ключателя, красный контрольный ин- дикатор гаснет. Предохранительный выключатель отключается. Нажать кнопку включения, светится красный контрольный индикатор. Предохранительный выключатель готов к работе. Прибор отключается при помощи главного выключателя. Непрерывная утилизация большого количества воды: Включить насос для утилизации воды. Проводится непрерывное удаление жидкости или очистка. Разблокировать и снять всасываю- щий элемент. Извлечь держатель кабеля насоса для утилизации воды. Снять фильтр предварительной очистки через всасывающий патру-

Слить воду из фильтра предвари- тельной очистки. При установке фильтра предвари- тельной очистки продвигать его по всасывающему патрубку до тех пор, пока он не будет прилегать к стенке

Вставить держатель кабеля насоса для утилизации воды. Надеть и зафиксировать всасываю- щий элемент. При необходимости выключить на- сос для утилизации воды. Выключить прибор при помощи глав- ного выключателя. Нажать кнопку выключения/кнопку проверки предохранительного вы- ключателя, красный контрольный ин- дикатор гаснет. Предохранительный выключатель отключается. Вытянуть штепсельную вилку устройства. Опустошить бак. Очистить прибор снаружи и внутри пылесосом и протереть его влажным полотенцем. Намотать сетевой кабель вокруг крючков на ведущей дуге. Обмотать всасывающий шланг во- круг буксирной скобы. Хранить прибор в сухом помещении, приняв при этом меры от несанкцио- нированного использования. 몇 ОСТОРОЖНО Опасность получения травм и повре- ждений! При транспортировке следу- ет обратить внимание на вес устрой-

Включение прибора Режим утилизации или очистки Опорожнение фильтра предварительной очистки

Выключение прибора После каждой эксплуатации Хранение прибора Транспортировка 107RU– 6 Для переноски прибора его следует брать за рукоятку и всасывающую

При перевозке аппарата в транспор- тных средствах следует учитывать действующие местные государст- венные нормы, направленные на за- щиту от скольжения и опрокидыва-

몇 ОСТОРОЖНО Опасность получения травм и повре- ждений! При хранении следует обра- тить внимание на вес устройства. Это устройство разрешается хранить только во внутренних помещениях.

Перед проведением любых работ с при- бором, выключить прибор и вытянуть штепсельную вилку. Открыть крышку фильтра. Заменить фильтр для грубых частиц грязи/складчатый фильтр или фильтр для очистки отходящего воз-

Закрыть крышку фильтра так, чтобы был слышен щелчок. Разблокировать и снять всасываю- щий элемент. Извлечь держатель кабеля насоса для утилизации воды. Снять фильтр предварительной очистки через всасывающий патру-

Очистить фильтр предварительной

При установке фильтра предвари- тельной очистки продвигать его по всасывающему патрубку до тех пор, пока он не будет прилегать к стенке

Вставить держатель кабеля насоса для утилизации воды. Надеть и зафиксировать всасываю- щий элемент. Разблокировать и снять всасываю- щий элемент. Поплавок очистить с помощью влаж- ной салфетки. Надеть и зафиксировать всасываю- щий элемент.

Перед проведением любых работ с при- бором, выключить прибор и вытянуть штепсельную вилку. Продвигать фильтр предваритель- ной очистки по всасывающему па- трубку до тех пор, пока он не будет прилегать к стенке бака. Поручить проверку штепсельной ро- зетки системы электропитания спе- циалисту-электрику. Подключить штепсельную вилку устройства к другой розетке, находя- щейся в другой электрической сети. Поставить в известность сервисную

Поставить в известность сервисную

Уход и техническое обслуживание Замена фильтра для грубых частиц грязи/складчатого фильтра или фильтра для очистки отходящего воздуха Очистка фильтра предварительной очистки Очистка поплавка Помощь в случае неполадок Всасывающая головка не устанавливается Предохранительный выключатель не включается Предохранительный выключатель снова отключается при включении пылесоса 108 RU– 7 Проверить штепсельную розетку и предохранитель системы электропи-

Проверить сетевой кабель и штеп- сельную вилку устройства. Нажать клавишу включения предо- хранительного выключателя. Включить аппарат. Проверить поплавок. Включить насос для утилизации во-

Удалить мусор из всасывающей на- садки, всасывающей трубки, всасы- вающего шланга или фильтра для грубых частиц грязи/складчатого

Заменить бумажный фильтроваль- ный пакет или фильтр из нетканого

Правильно закрыть крышку фильтра так, чтобы она зафиксировалась. Промыть мембранный фильтр под проточной водой или заменить. Заменить складчатый фильтр. Проверить сливной шланг на герме-

Опорожнить/очистить фильтр пред- варительной очистки. Проверить правильность установки складчатого фильтра. Проверить правильность установки фильтра для грубых частиц грязи. Установить складчатый фильтр. Проверить правильность установки складчатого фильтра. Заменить складчатый фильтр. Проверить штепсельную розетку устройства. Освободить защемленный поплавко- вый выключатель резервуара. Освободить заблокированную крыльчатку насоса. Уложить шланг насоса для утилиза- ции воды, избегая образования изги-

Проверить шланг насоса для утили- зации воды на наличие засоров. Если неисправность не удается устранить, прибор необходимо от- править на проверку в сервисную

Всасывающая турбина не

Всасывающая турбина отключается Мощность всасывания упала Выделение пыли во время чистки в сухом режиме Насос для утилизации воды не

Слабая подача насоса для утилизации воды Сервисная служба 109RU– 8 В каждой стране действуют соответст- венно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Воз- можные неисправности прибора в тече- ние гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, про- давшую вам прибор или в ближайшую уполномоченную службу сервисного об- служивания. Используйте оригинальные принадлеж- ности и запчасти — только они гаранти- руют безопасную и бесперебойную ра- боту устройства. Информацию о принадлежностях и за- пчастях вы можете найти на сайте www.kaercher.com. Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам ЕU. При внесении изменений, не согласованных с нами, данное заявление теряет свою

5.957-602 Нижеподписавшиеся лица действуют по поручению и по доверенности руковод- ства предприятия. уполномоченный по документации: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] Winnenden, 2017/01/01

Принадлежности и запасные детали Заявление о соответствии

Продукт Пылесос для мокрой и су-

Тип: 1.146-xxx Основные директивы ЕU 2006/42/EC (+2009/127/EC) 2014/30/EU 2011/65/ЕC Примененные гармонизированные

Chief Executive Officer Head of Approbation 110 RU– 9 Технические данные NT 611 MWF Напряжение сети В 230 Частота Гц 1~ 50 Макс. мощность Вт 2350 Мощность (полная) Вт 2000 Номинальная мощность Вт 1200 Мощность насоса для утилизации воды Вт 800 Емкость бака л 55 Заправочный объем жидкости л 42 Количество воздуха (макс.) л/с 56 Нижнее давление (макс.) кПа (мбар) 23,5 (235) Тип защиты -- IPX4 Класс защиты -- I Гнездо для подключения шланга (C-DN/C-ID) мм 40 Длина х ширина х высота мм 570 x 430 x 860 Типичный рабочий вес кг 23,0 Температура окружающей среды (макс.) °C +40 Значение установлено согласно стандарту EN 60335-2-69 Уровень шума дб

дБ(А) 63 Опасность K

дБ(А) 1 Значение вибрации рука-плечо м/с

<2,5 Опасность K м/с

0,2 Сетевой шнур H07RN-F 3x1,5 mm

dB(A) 63 Неустойчивост K
