Тип продукта	Контроллер скорости безопасности
Бренд	IFM
Модель	DD110S
Питание	19,2...28,8 В постоянного тока, номинальное 24 В постоянного тока
Потребление	≤ 125 мА
Настраиваемый диапазон частот	0,5...990 Гц
Настраиваемый диапазон скорости	1...49 500 об/мин
Входы	2 импульсных входа для датчиков PNP (S34, S43)
Выходы безопасности	2 релейных выхода (беспотенциальные контакты, 13-14 и 23-24)
Диагностические выходы	1 транзисторный выход "Неисправность" (Y7), 1 выход "Превышение скорости" (Y8)
Коммутационная способность	6 А, 250 В переменного тока / 24 В постоянного тока (омическая нагрузка)
Гистерезис	5 %
Время отклика	Время риска ≤ 5,5 мс; время отклика зависит от частоты
Рабочая температура	-40...55 °C
Степень защиты	IP20
Монтаж	На DIN-рейку 35 мм (TH35 по EN 60715)
Материал корпуса	ПА (полиамид)
Вес	0,309 кг
Стандарты безопасности	EN ISO 13849-1 Кат.4 PL e, МЭК 61508 SIL 3
Индикация	Светодиоды: зеленый (напряжение), желтый (Enable), синий (конфигурация), красный (неисправность), 2x зеленый (реле), 2x желтый (входы)
Настройка	3 поворотных переключателя (S1, S2, S3) для порога превышения скорости
Обслуживание	Обслуживание не требуется; не открывайте корпус

Часто задаваемые вопросы - DD110S IFM

Как установить DD110S ?

Установите устройство на DIN-рейку 35 мм в защищенном корпусе (минимум IP54). Оставьте свободное пространство не менее 20 мм между устройствами для циркуляции воздуха. Подключите питание (24 В постоянного тока), датчики PNP и выходы согласно схеме в руководстве.

Как настроить порог превышения скорости ?

Установите три поворотных переключателя (S1, S2, S3) в положение P (конфигурация). Включите устройство. Затем поверните каждый переключатель на нужное значение: S1 для десятков, S2 для единиц, S3 для множителя (об/мин/Гц). Подождите, пока светодиод CONF мигнет дважды, затем выключите питание.

Что означают светодиоды на передней панели ?

Светодиод зеленый указывает на наличие напряжения. Светодиод желтый ENA горит, если функция Enable активна. Светодиод синий CONF горит в режиме конфигурации. Светодиод красный FAULT указывает на внутреннюю (постоянный) или внешнюю (мигающий) неисправность. Светодиоды зеленые K1/K2 горят, когда реле включены. Светодиоды желтые IN1/IN2 горят при входном сигнале.

Как провести проверку работоспособности ?

После установки проверьте проводку, затяжку клемм, свечение светодиодов, расположение датчиков и монтаж на рейку. Проводите эту проверку не реже одного раза в год. Автотест выполняется при включении питания.

Что делать, если мигает светодиод FAULT ?

Количество миганий указывает на причину: 1x = ошибка автоматической/ручной конфигурации; 2x = переключатель в неправильном положении; 3x = неисправность цепи обратной связи; 4x = неисправность датчика (функция или проводка); 5x = превышение тока ≥ 500 мА на выходе. Подробности смотрите в руководстве.

Какие датчики совместимы с DD110S ?

Устройство предназначено для двух датчиков PNP (положительный выход). Для достижения уровня SIL 3 датчики должны быть разнообразными и установлены независимо (отдельные кабельные трассы).

Как сбросить устройство после обнаружения превышения скорости ?

В автоматическом режиме реле автоматически замыкаются, когда частота падает ниже порога минус гистерезис. В ручном режиме необходим сигнал перезапуска (нарастающий фронт от 0,3 до 5 с) на входе Y5 после того, как частота упадет ниже Foh.

Каков ожидаемый срок службы устройства ?

Продолжительность использования (Mission Time) составляет 175 200 часов (20 лет). Значения MTTFd приведены в технических данных: например, 441,84 года для DC13 (2 А, 24 В постоянного тока) при 1000 срабатываниях в год.

Как чистить устройство ?

Протирайте внешнюю часть корпуса сухой тканью. Не используйте абразивные средства или растворители. Не открывайте корпус: устройство не содержит деталей, обслуживаемых пользователем.

Можно ли использовать устройство с входной частотой выше 990 Гц ?

Максимальная входная частота составляет 2000 Гц, но диапазон настройки для DD110S ограничен 990 Гц. Для более высоких частот обратитесь к модели DD111S или свяжитесь с производителем.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DD110S IFM

Notice d'utilisation originale Contrôleur de vitesse de sécurité

DD110S

DD111S

FR

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements utilisés 5

2 Consignes de sécurité 6
2.1 Exigences generales sur les fonctions relatives à la sécurité .....................7

3 Fonctionnement et caractéristiques 8

3.1 Description générale de la fonction 8
3.2 Etat de sécurité des relais de sortie 9
3.3 Fonction de commutation "survitesse" 9
3.4 Hysteresis 9
3.5 Initialisation 10
3.6 Sortie defaut (Y7) 10
3.7 Sortie survitesse (Y8) 10
3.8 Circuit de return pour surveillance externe de l'appareil (Y1-Y2) 10

4 Montage. 12

4.1 Montage mecanique de l'appareil 12
4.2 Demonter l'appareil 12

5 Raccordement electrique. 13

5.1 Bornes 13
5.2 Sélection mode automatique/manuel 15

5.2.1 Mode automatique 15
5.2.2 Mode manuel 16

5.3 Entreep Enable 18

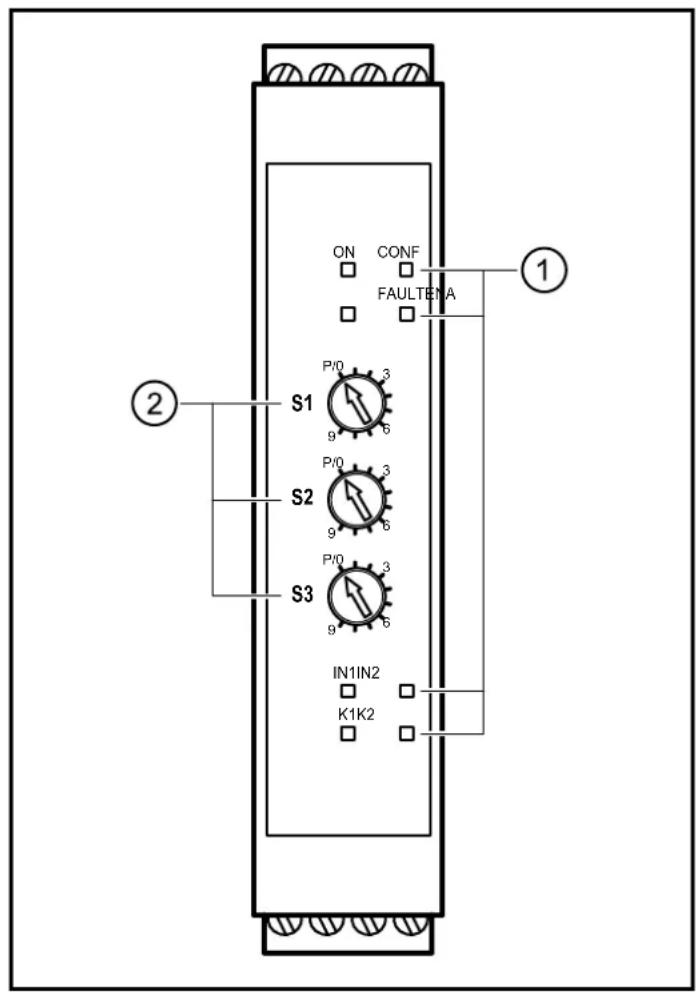

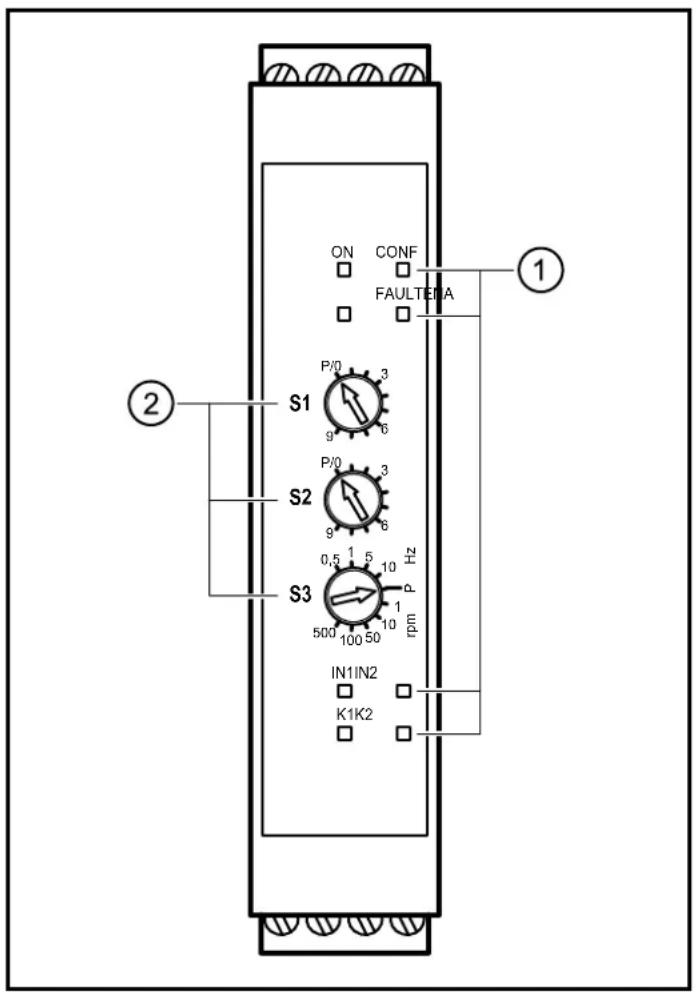

6 Elements de visualisation et éléments de service 19

6.1 LED 19
6.2 Commutateurs 20

7 Mise en service 21

7.1 Position de configuration (réglage usine) 21
7.2 Réglage du seuil 22
7.3 Exemples pour le réglage des seuils de commutation 23
7.4 Checkiste après le montage et la mise en service 23

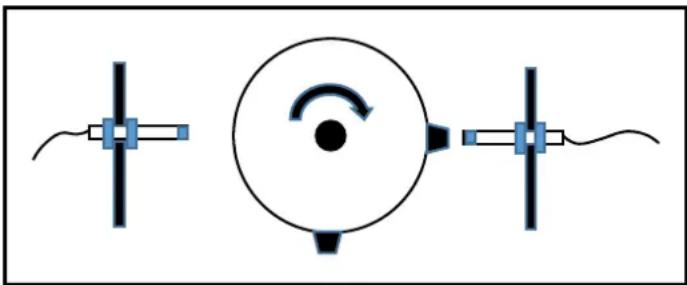

7.5 Remarques sur le positionnement des capteurs / drapeaux 24

8Données techniques 26
8.1 DD110S 26

82 DD111S 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 9 Maintenance, réparation et élimination 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 6
10 Homologations/normes?
11 Termes et abréviations ?
11

1 Remarques préliminaires

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon la Directive CEM, la Directive Machine et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit. Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement. Respecter les consignes de sécurité.

Notice, données techniques, homologations, accessoires et plus d'informations sur www.ifm.com.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

LED allumée
O LED éteinte
LED clignote

1.2 Avertissements utilisés

!	AVERTISSEMENT !
	Avertissement de dommages corporels graves.
	Danger de mort ou de graves blessures irréversibles.
!	ATTENTION !
	Avertissement de dommages corporels.
	Danger de blessures légères, réversibles.
	INFORMATION IMPORTANTE !
	Avertissement de dommages matériels

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Une utilisation incorrecte peut mener à un mauvais fonctionnement de l'appareil. Par conséquent, des dommages matériels et/ou corporels pendant le fonctionnement de l'installation sont possibles. Respecter donc toutes les remarques de cette notice concernant l'installation et l'utilisation de l'appareil. Respecter également les consignes de sécurité pour le fonctionnement de l'installation complète.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• L'appareil doit être monté, raccordé et mis en service par un technicien formé en technologie de sécurité.
• Respecter les normes techniques pertinentes pour l'application.
• Respecter les exigences de la norme EN 60204 lors de l'installation.
• Effectuer la connexion et la pose de tous les cables selon EN ISO 13849-2 D.5.2 (Sécurité des machines - Parties des systèmes de commande relatives à la sécurité).
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.
• Mettre l'appareil hors tension en prenatal des mesures externes avant toutes manipulations. Le cas échéant,mettre également hors tension les circuits de charge relais alimentetes séparément.
• Effectuer un test complet de bon fonctionnement après installation du système.
• Utiliser uniquement l'appareil dans les conditions d'environnement spécifique (→ 8 Données techniques).

Contacter le fabricant en cas de conditions d'environnement particulieres.

• Utiliser uniquement conformément aux prescriptions ( 3 Fonctionnement et caractéristiques).

2.1 Exigences générales sur les fonctions relatives à la sécurité

L'appareil satisfait aux exigences fonctionnelles et organisationnelles des normes EN ISO 13849-1 Niveau de performance "e" et EN 62061 SIL "3".

Afin de respecter les exigences du niveau d'intégrité de sécurité "3" (SIL = Safety Integrity Level) les deux capteurs d'entrée doivent être diversitaires et indépendants l'un de l'autre.

Des défaillances de cause commune entre les capteurs d'entrée doivent être exclues en assurant une installation de cables appropriée (c'est-à-dire chemins de cables séparés).

Les capteurs d'entrées doivent être montés séparément.

Afin de respecter les exigences de la catégorie 4 pendant une période d'arrêt plus longue le responsable de l'installation doit assurer un fonctionnement de la machine à surveiller une fois par jour (t < 24h)

3 Fonctionnement et caractéristiques

3.1 Description générale de la fonction

L'appareil est un système d'évaluation d'impulsions à deux voies pour la détction sère de survitesse.

Pour ce faire, il recoit les séquences d'impulsions des générateurs d'impulsions raccordés aux entrées. L'appareil calcule la fréquence qui en résultat.

En comparant en permanence la fréquence d'entrée (valeur actuelle) et le seuil de commutation (valeur préselectionnée) l'appareil détecte immédiatement le dépassement du seuil de commutation réglé.

Les contacts NO des relais internes sont raccordés en série afin que les circuits ne sont fermés que si les deux relais ont commuté.

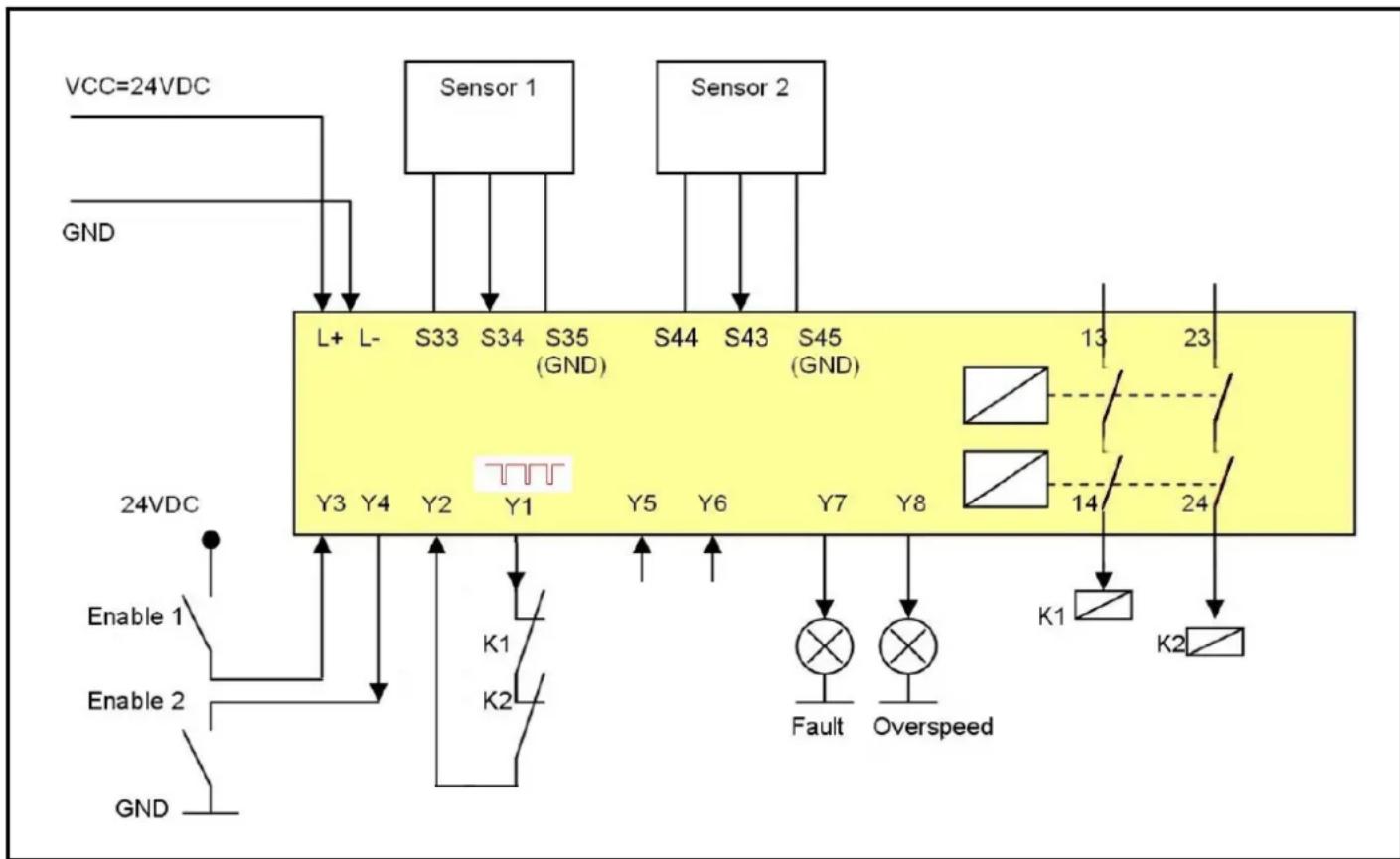

Scheme bloc

La valeur préselectionnée est régée par 3 commutateurs en face avant de l'appareil. La valeur peut être régée en "rpm"/"Hz" (DD110S) ou "Hz" (DD111S).

3.2 Etat de sécurité des relatifs de sortie

Les relais de sortie sont déclenchés. Les circuits sont ouverts.

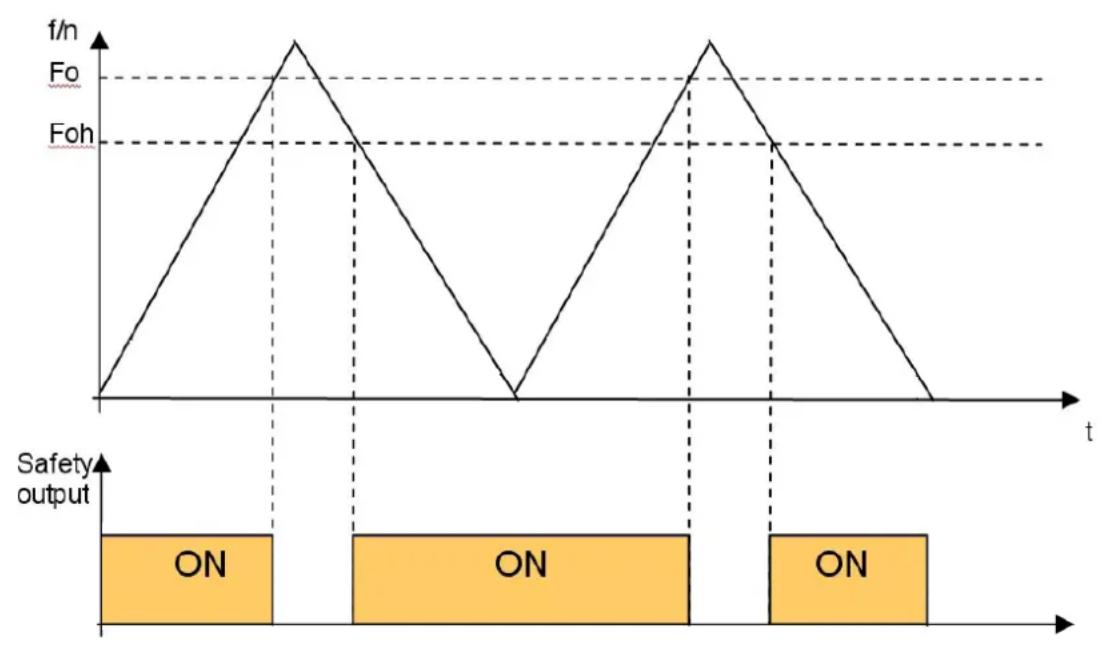

3.3 Fonction de commutation "survitesse"

Les relais de sortie se déclenchent lorsque l'évenement se produit (la fréquence sélectionnée Fo est atteinte). Les relais s'enclenchent de nouveau lorsque la valeur est inférieure à la valeur préseLECTIONnée moins l'hystérésis (Foh).

Propriétés des sorties de sécurité (circuits)

Les contacts NO des relais internes sont raccordés "en série" et connectés aux bornes. Si les deux relais sont enclenchés, les circuits sont fermés pour commander, par exemple, un contacteur de puissance.

Si le seul de commutation est dépasse les circuits s'ouvre.

3.4 Hysteresis

L'hystérisis détermine l'écart entre le seuil de déclenchement (circuits s'ouvrent) et le seuil d'enclenchement (circuits se ferment).

La valeur d'hystérisis est fixée à 5% .

Si la fréquence d'entrée tombe en-dessous du seuil régle moins 5% , les reliais s'enclenchent de nouveau et les circuits sont fermés.

Exemple seuil de commutation Fo = 10 (Hz):

• Les circuits s'ouvre si Fo a ete depassee (frequence montante).
• Les circuits se ferment si la valeur de fréquence est inférieure à Foh (dans ce cas 9,5 Hz, fréquence descendante).

3.5 Initialisation

Directement après la mise sous tension, l'appareil effectue une initialisation ainsi qu'un auto-test complet. Avec environ 3 s l'appareil est disponible.

3.6 Sortie défaut (Y7)

La sortie transistor "défaut" (Y7) s'ouvre en cas de défaut interne ou externe.

Le message d'erreur est supprimé par l'interruption de la tension d'alimentation.

3.7 Sortie survitesse (Y8)

La sortie survitesse (Y8) est "HIGH" si les circuits sont fermés et "LOW" si les circuits sont ouverts.

3.8 Circuit de retour pour surveillance externe de l'appareil (Y1-Y2)

Si une survitesse est détectée, les circuits s'ouvrent et les relais externes se déclenchent.

Si le circuit de return ne se ferme pas au bout de 1 s, un dernier est signalé. La LED [FAULT] clignote 3 fois.

Voir également ( 6.1 LED).

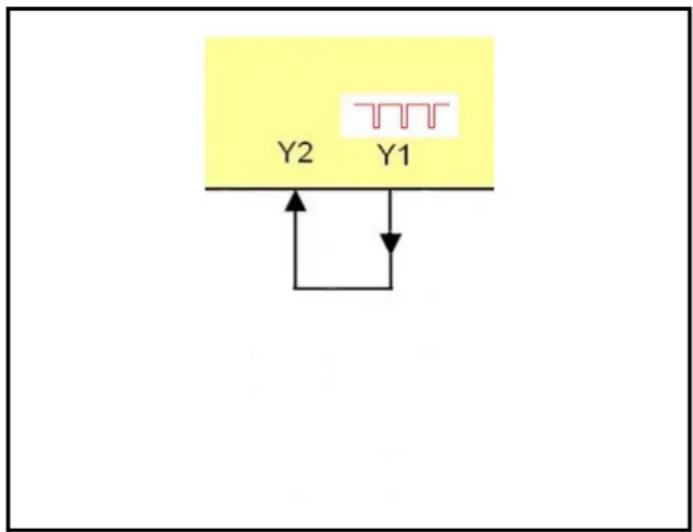

Si la fonction retour n'est pas nécessaire, les bornes Y1-Y2 doivent être shuntées continulement.

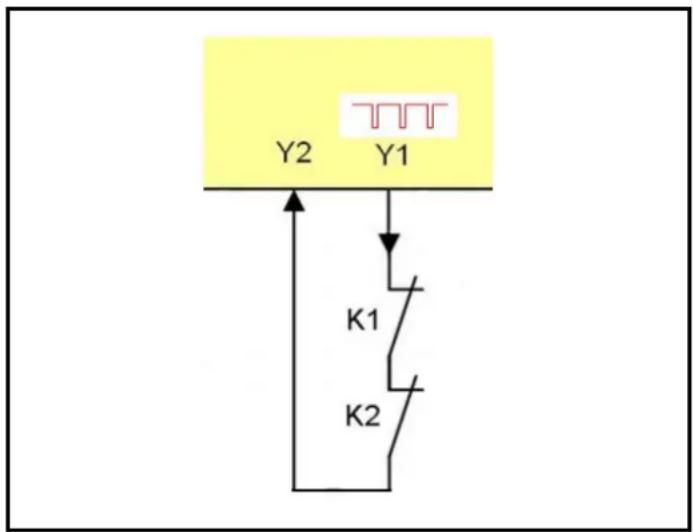

Contacts retard (contacts NF des relais externes en série)

Sans fonction retard avec shunt

4 Montage

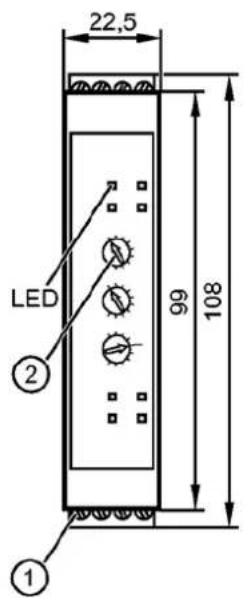

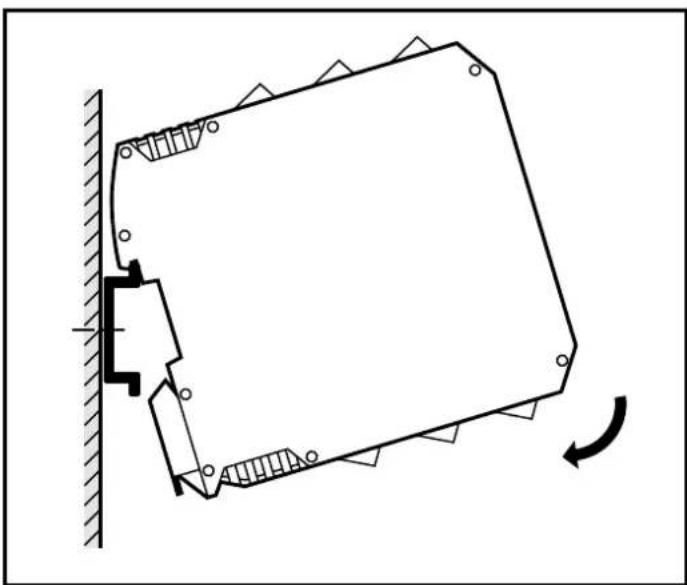

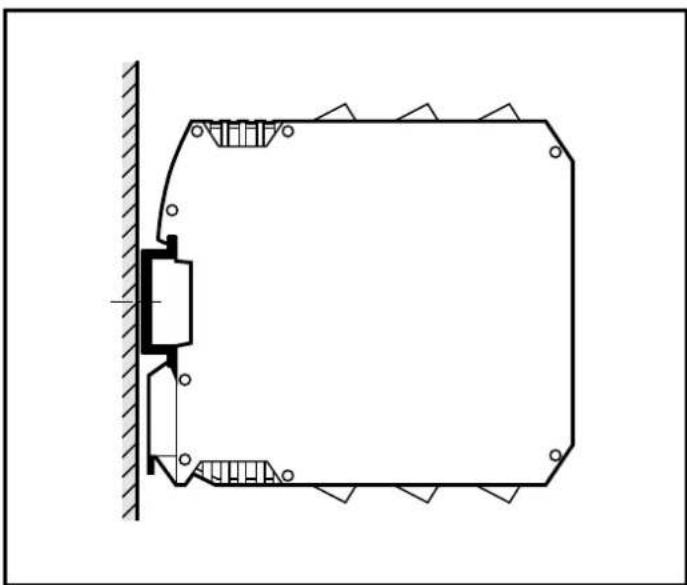

4.1 Montage mécanique de l'appareil

Monter l'appareil sur un rail DIN 35 mm dans un boîtier protégé contre la poussière et l'humidité (au moins IP 54).

Laisser suffisamment d'espace au-dessous ou au-dessus du boitier pour permettre une libre circulation de l'air afin d'éviter un échauffement excessif.

Lorsque plusieurs apparèils sont montés côte à côte tener compte de l'échauffement interne de tous les apparèils. Les conditions environnantes doivent être respectées pour chaque apparéil. Pour éviter une surchauffe, une distance minimale de 20 mm doit être respectée.

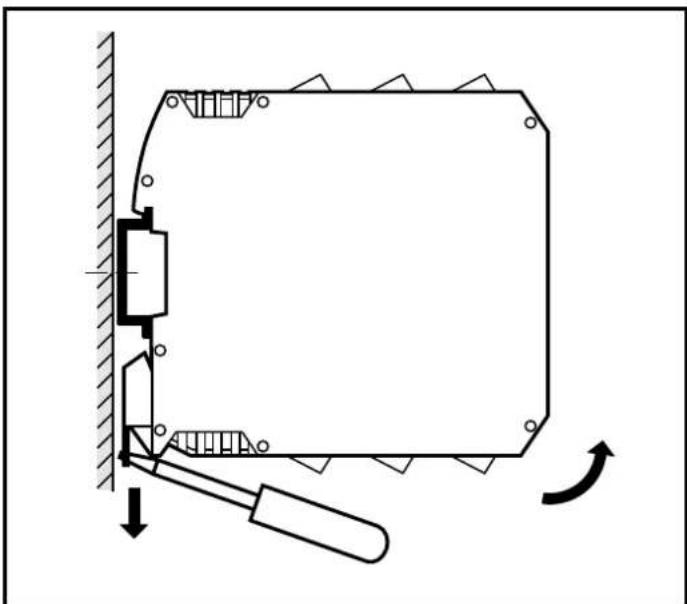

4.2 Démonter l'appareil

5 Raccordement électrique

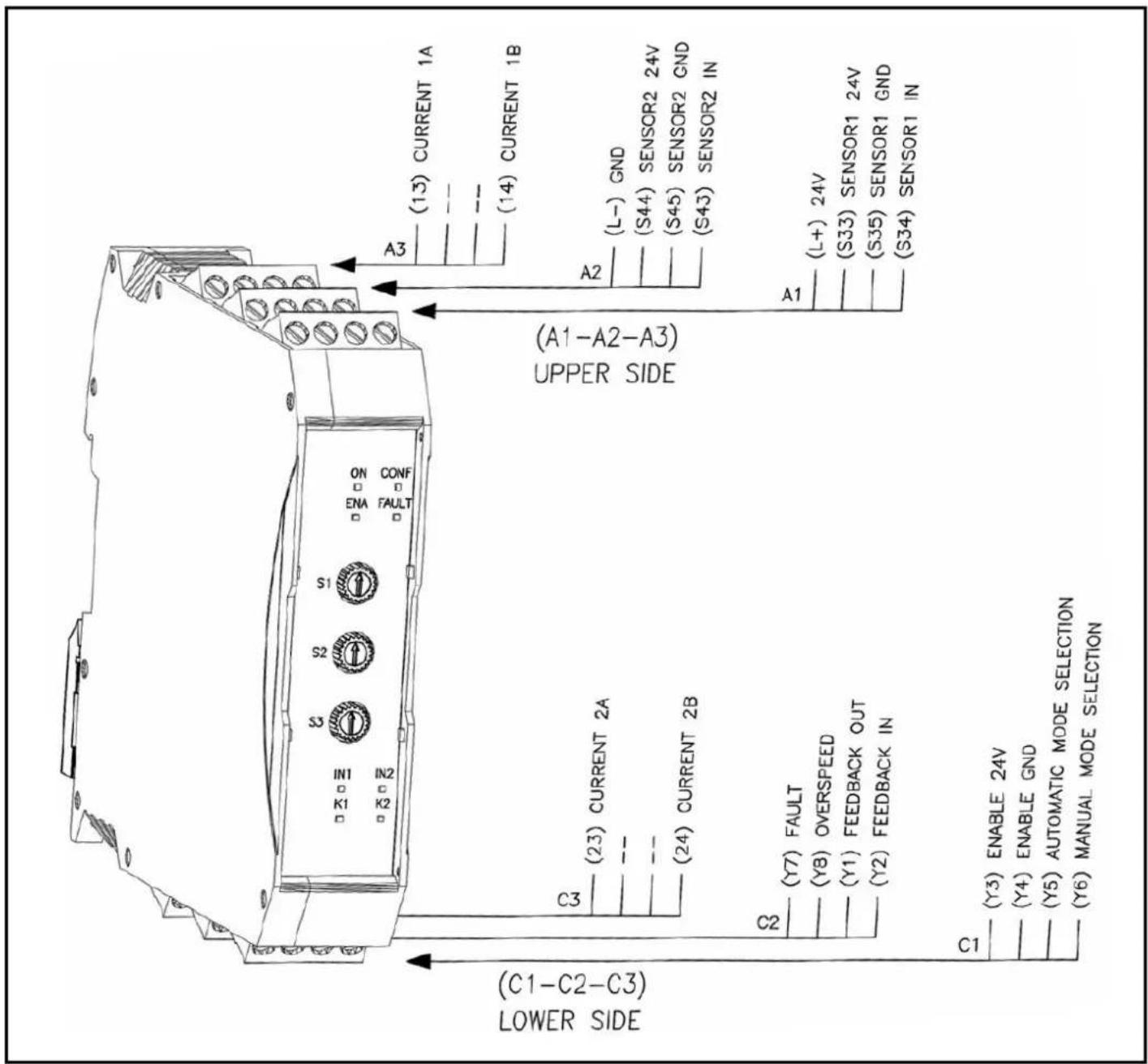

5.1 Bornes

Bornes

Connecteur Borne Raccordement
A1 L+ Tension	d'alimentation (+24 V DC) protégée par un fusible réarmable résistant aux courts-circuit, non surveillé
	S33 Alimentation capteur 1 (+ 24 V DC)
	S35 Capteur 1 GND (0 V DC)
	S34 Entrée capteur 1

Connecteur	Borne Raccordement
A2 L-Tension	d'alimentation (GND)directement raccordée à la masse de l'appareil
	S44 Alimentation capteur 2 (+ 24 V DC)
	S45 Capteur 2 GND (0 V DC)
	S43 Entrée capteur 2
A3 13 Circuit	de commande 1A (contacts relais)
		(non utilisé)
		(non utilisé)
	14 Circuit	de commande 1B (contacts relais)
C1 Y3 Désactivation de la fonction de contrôle (P) (→ 5.3)
Y4 Désactivation de la fonction de contrôle (N) (→ 5.3)
Y5 Sélection mode automatique
Y6 Sélection mode manuel
C2 Y7 Sortie	transistor "défaut" (→ 3.6)
	Y8 Sortie	transistor "survitesse" (→ 3.7)
	Y1 Sortie	circuit retour
	Y2 Entrée	circuit retour
C3 23 Circuit	de commande 2A (contacts relais)
		(non utilisé)
		(non utilisé)
	24 Circuit	de commande 2B (contacts relais)

Les contacts relais de l'appareil doivent être alimentés avec le même référentiel de tension.

Noter les données techniques des connexions électriques. ( 8 Données techniques)

Selon EN 60204-1 les alimentations TBTP doivent être utilisées. Les signaux d'entrée électriques satisfont aux exigences de la norme EN 61131, type 2.

Ne pas utiliser des bornes non raccordées comme bornes de dérivation.

Couple de serrage des bornes : 0,6...0,7 Nm (5..7 Ib-in).

5.2 Sélection mode automatique/manuel

Si une survivesse est détectée, les circuits s'ouvre et l'entrainment est désactifé.

Par conséquent, la fréquence d'entrée tombe en-dessous du seuil de commutation et les circuits se ferment (en-dessous de Foh).

La fonction automatique/manuelle permet d'eviter que les circuits se ferment automatiquement si la fréquence d'entrée tombe de nouveau en-dessous de la valeur Foh.

La selection du mode s'effectue via les deux bornes d'entrée Y5 et Y6.

5.2.1 Mode automatique

Mode automatique

Dans ce mode l'appareil compare la fréquence d'entrée avec la valeur préseLECTIONnée.

• Si la fréquence d'entrée est inférieure à la valeur préseLECTIONnée, les sorties relais sont commutées.
• Si la fréquence d'entrée est supérieure à la valeur préseLECTIONnée, les sorties relais ne sont pas commutées.

FR

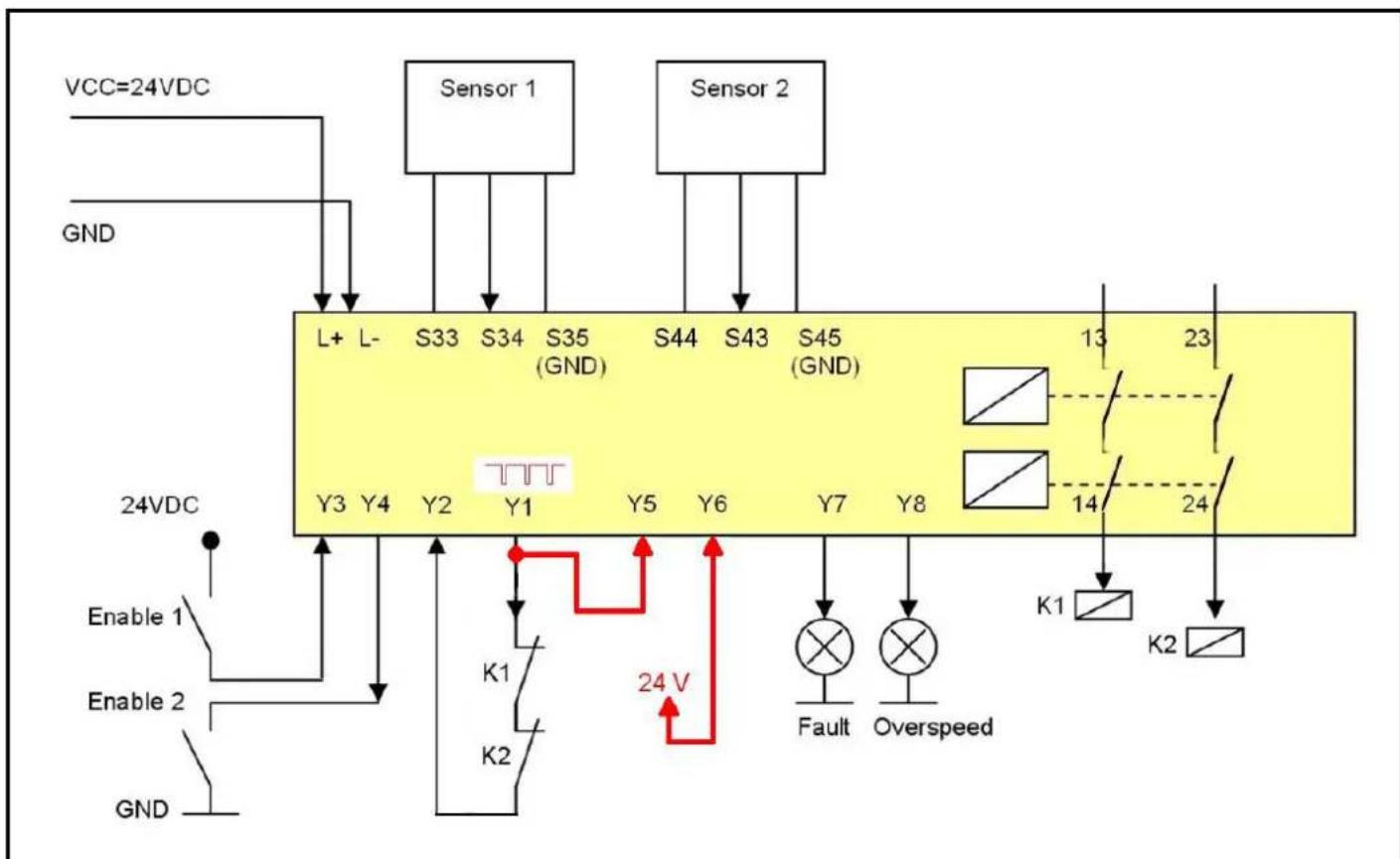

Le mode automatique est réalisé en raccordant l'entrée Y5 à Y1 (signal de test pulsed) et l'entrée Y6 à +24 V DC.

L'appareil se met à l'état de sécurité (fails state) dés qu'un défaut est détecté (court-circuit sur 0 V DC ou +24 V DC ou rupture de cable).

5.2.2 Mode manuel

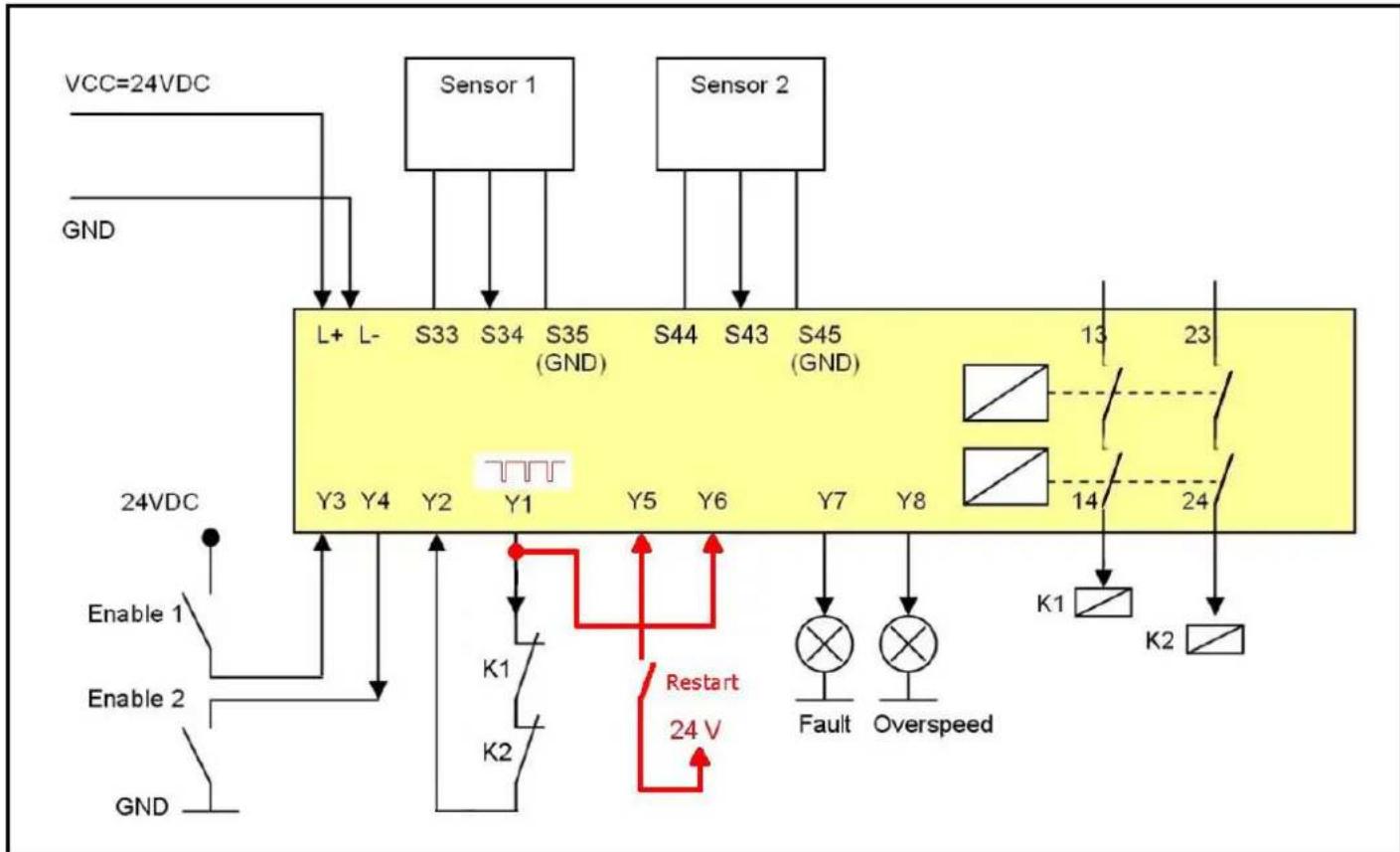

Mode manuel

Dans ce mode les sorties de l'appareil ne sont commutées que si la fréquence d'entrée est inférieure à la valeur préseLECTIONnée et après la transmission du signal de redémarrage à l'appareil via une commande de redémarrage externe (borne Y5).

Lorsque la survitesse a ete detectee, les sorties relais ne sont pas commutees. La sequence decrite ci-dessus doit etre repetee pour les reactiver.

Le mode manuel est réalisé en assurant que durant l'initialisation l'entrée Y6 est raccordée sur le signal de test pulsé de Y1 et le contact sur l'entrée Y5 est ouvert. Dans ce cas le circuit reste ouvert jusqu'à ce qu'un signal de redémarrage soit disponible sur l'entrée Y5. Le signal de redémarrage sur l'entrée Y5 réagit au front montant (un passage complet 0 V DC → +24 V DC → 0 V DC) de cette entrée et ce signal est seulement actif si la fréquence tombe en-dessous de la valeur Foh.

L'élement de commande de redémarrage doit être installé à l'extérieur de la zone dangereuse à un emplacement où la zone dangereuse et toute la zone de fonctionnement concernée sont bien visibles.

L'appareil peut aussi être installé à l'intérieur de la zone dangereuse car un réglage pendant le fonctionnement n'est pas nécessaire.

Le signal de redémarrage doit être activé pendant 0,3...5 s. Sinon, la commande est rejetée.

Si la commande de redémarrage est activée (front montant ou descendant ou les deux) pendant que la fréquence se situe entre Fo et Foh, la commande est également rejetée.

Si l'appareil attend la commande de redémarrage, la LED jaune [ENA] clignote.

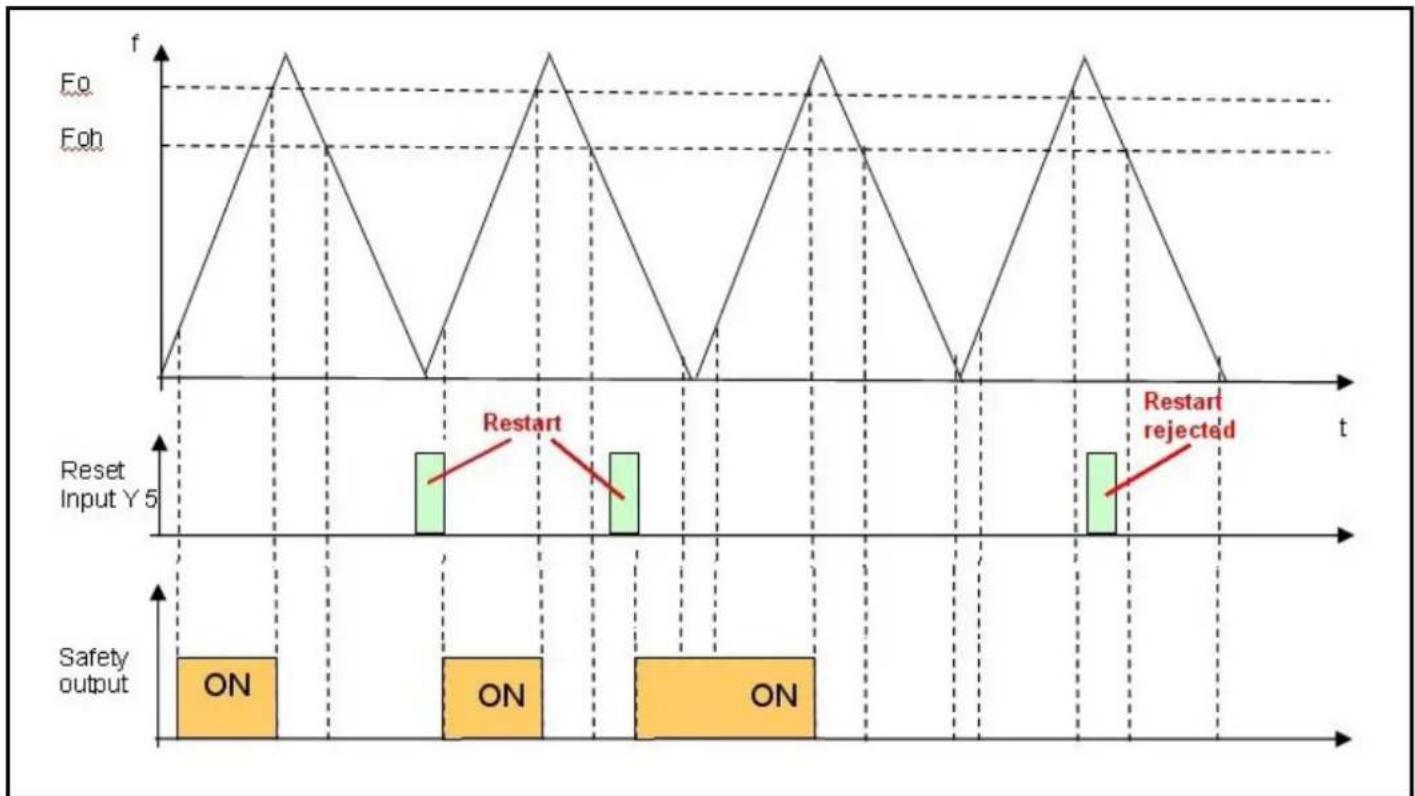

Le diagramme suivant montre les possibités de redémarrage en mode manuel.

Mode manuel / diagramme redémarrage

5.3 Entree Enable

Si plusieurs apparèils avec différents seuils de commutation sont utilisés pour le contrôle de survitésse d'un entrainement, les apparèils dont la valeur du seuil de commutation n'est pas importante, peuvent être "déclenchés" par les deux entrées Enable. Dans ce cas les circuits sont fermés.

Via l'entrée Enable l'état du relais peut ainsi être activé après la mise sous tension de l'appareil.

La fonction de contrôle est activée ou désactivée par un signal antivalent sur les deux entrées Enable.

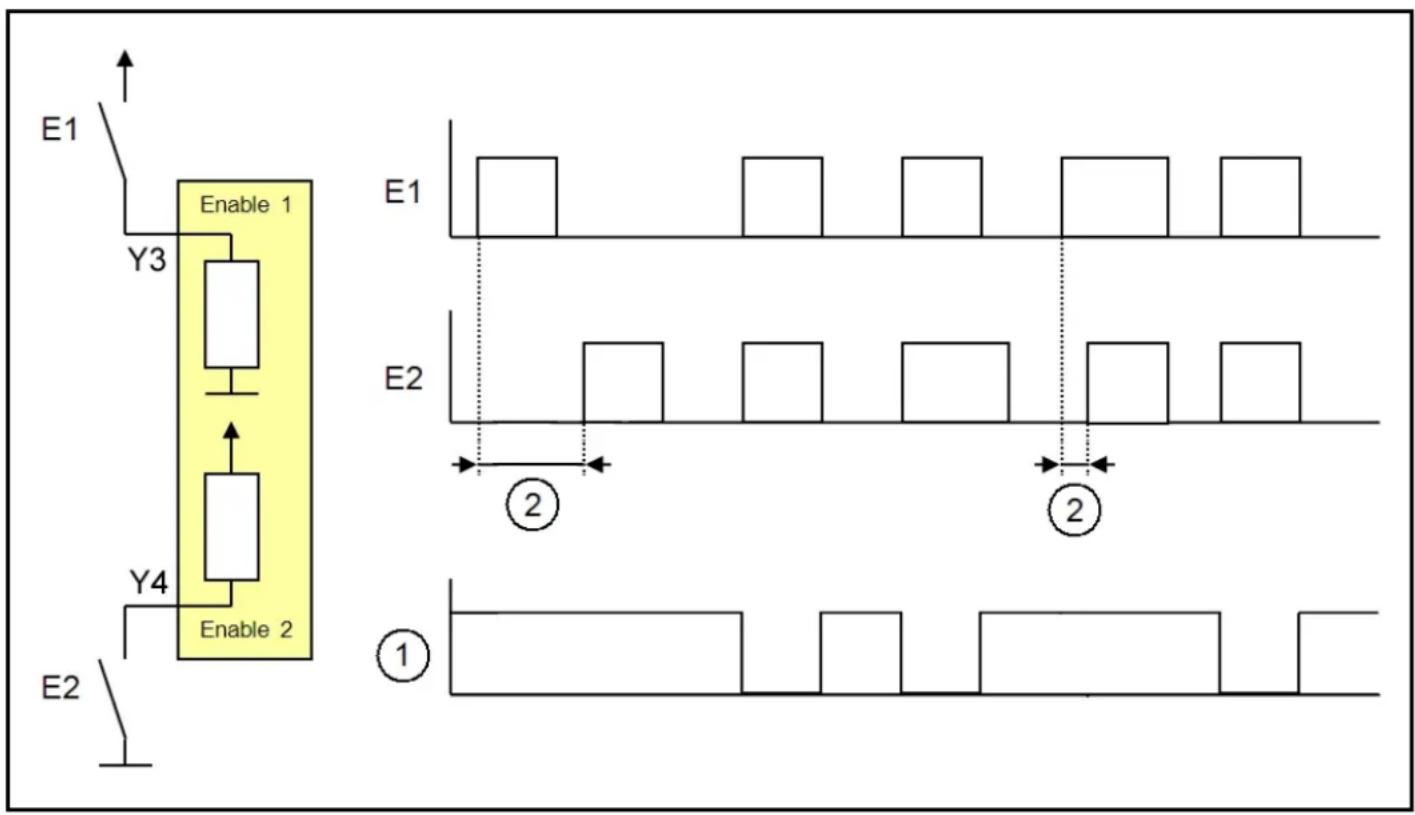

Comportement dans le temps des entrées Enable

1: Fonction de contrôle active/non active
2: Entrees Enable ne sont pas dans le bon timing

La fonction de contrôle est désactivée seulement si les deux signaux d'entrée E1 et E2 sont actifs presque simultanément. L'intervalle de temps maximal entre les deux signaux d'entrées ne doit pas dépasser 0,5 s.

Le signal peut être appliqué via des interrupteurs mécaniques.

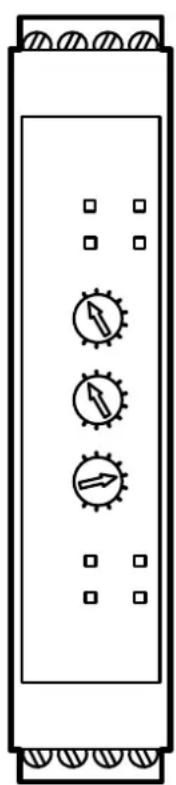

6 Éléments de visualisation et éléments de service

DD110S DD111S

1:LED
2: Commuteurs (potentiometres 270^ , 10 positions, verrouillables)

6.1 LED

LED	Couleur	Description
ALLUMEE	Verte PowerALLUMEE si l'appareil est mis sous tension
CONF Bleu ConfigurationALLUMEE si l'appareil est en mode de configuration.Clignote si les commutateurs se trouvent en position P.
ENA Jaune EnableALLUMEE si la fonction Enable est activée.Clignote en mode de configuration si la position d'un commutateur est changé (un clignotement par pas).Clignote si l'appareil attend une commande de redémarrage (→5.2.2).
FAULT Rouge Défaut		ALLUMEE si un défaut interne a été détecté. Clignote si un défaut externe a été détecté. 1 x Éféur configuration manuelle/automatique 2 x ∫L Commutateur en mauvaise position (séléuteurs de fréquence) 3 x D'effauit circuit de retour 4 x D'effauf capteur (fonction ou câblage) 5 x Coutrang ≥ 500 mA sur la sortie S33, S44, Y1, Y7 ou Y8 Clignote en alternance avec ENA, CONF, IN1/2 et K1/2 si aucun capteur n'est raccordé.
IN1/2 Jaune Entrée	IN1/2 ALLUMÉE si un signal HIGH a été détecté sur l'entrée IN1 ou IN2.
K1/2 Verte	Relais K1/2 ALLUMEE si le relais sortie de sécurité K1 ou K2 est enclenché.

6.2 Commuteurs

Commutateur			Description
S1		SP x 10	Sélection seul de commutation (incrément 10)
S2		SP x 1 Sélection seul de commutation (incrément 1)
S3	DD110S	SP multi	Unité (rpm/Hz) et facteur multiplicitateur du seul de commutation souhaité
	DD111S	SP x 0.1	Sélection seul de commutation (incrément 0,1)

Pour régler le seuil de commutation les 3 commutateurs doivent être en position "P" (DD110S) ou "P/0" (DD111S) avant que l'appareil soit mis sous tension.

7 Mise en service

Après la première mise sous tension de l'appareil, il est nécessaire de configurer la fréquence de la survvitesse (Fo) avec les trois commutateurs.

Les 3 commutateurs permettent à l'utilisateur de régler la valeur de fréquence souhaitée.

• Grace aux commutateurs S1 et S2, des valeurs numériques de 1 à 99 peuvent être régées (S1 avec un incrément de 10, S2 avec un incrément de 1).
• DD110S: Le facteur multiplicitateur est régé avec le commutateur 3. Les valeurs numériques sont multipliées par ces facteurs produitant ainsi la valeur du seuil de commutation. Les facteurs multiplicitateurs ont l'unité "rpm" ou "Hz".

DD111S : Les valeurs décimales peuvent être régées avec le commutateur S3.

FR

7.1 Position de configuration (réglage usine)

La valeur du seuil de commutation ne peut être régée que si la tension d'alimentation est raccordée sur l'appareil et les 3 commuteurs sont régés comme indiqué (réglage usine).

DD110S DD111S

S1 en position P/0
S2 en position P/0
S3 en position P (DD110S) ou P/0 (DD111S)

INFORMATION IMPORTANTE!

Pour éviter l'endommagement des commutateurs utiliser un tournevis de taille appropriée.

7.2 Réglage du seuil

Etape 1 :

Mettre l'appareil hors tension.

Metre les 3 commutateurs en position de configuration P ou P / 0 ( 7.1)

Mettre l'appareil sous tension.

L'appareil est en mode de configuration.
LED[CONF]clignote.

Etape 2 :

Régler le commutateur S1 de la position P/0 à la valeur nécessaire.

Pendant le réglage la LED [ENA] clignote chaque fois que le commutateur est tourné. Le clignotement de la LED indique de manière visuelle le tour effectué du commutateur.
L'appareil reste en mode de configuration et attend le réglage par S2.
LED[CONF]continueàclignoter.

Etape 3 :

Régler le commutateur S2 de la position P/0 à la valeur nécessaire.

Pendant le réglage la LED [ENA] clignote chaque fois que le commutateur est tourné. Le clignotement de la LED indique de manière visuelle le tour effectué du commutateur.
L'appareil reste en mode de configuration et attend le réglage par S3.
LED[CONF]continueàclignoter.

Etape 4 :

Régler le commutateur S3 de la position P (DD110S) ou P/0 (DD111S) à la valeur nécessaire.

Pendant le réglage la LED [ENA] clignote chaque fois que le commutateur est tourné. Le clignotement de la LED indique de manière visuelle le tour effectué du commutateur.
LED [CONF] reste allumée en permanence.

Etape 5 :

Attendre jusqu'à ce que la LED [CONF] clignote deux fois (réglages sont mémorisés).
Mettre l'appareil hors tension.

La configuration est terminée.

Pour régler une valeur, les 3 commutateurs doivent être actionnés au moins une fois. Cela s'applique aussi si la valeur souhaitation est "0" (correspond à la position "P").

7.3 Exemples pour le réglage des seuils de commutation

S1

S2

S3

S1

S2

S3

DD110S : 520 Hz | 6700 rpm DD111S : 52,0 Hz | 67,8 Hz

FR

DD110S：

L'unité rpm ne s'aplique que si la fréquence d'au moins 1came/tour est possible.

Au cas où il y a plusieurs cames, multiplier le seul de commutation souhaité par le nombre de cames.

Exemple Seuil de commutation souhaité: 1000 = rpm

Nombre de cames : 4

Valeur régée : 4 × 1000 rpm = 4000 rpm

7.4 Checklist après le montage et la mise en service

Directement après la mise sous tension, l'appareil effectue une initialisation ainsi qu'un auto-test complet.

Pour un bon fonctionnement de l'appareil effectuer les contrôles suivants lors de la mise sous tension et ensuite au moins une fois par an :

1. Contrôler le bon raccordement de tous les câbles et le bon vissage des borniers.
2. Contrôler le bon allumage de toutes les LED ( éléments de visualisation).
3. Contrôler le bon positionnement de tous les capteurs raccordés.
4. Contrôler le bon montage de l'appareil sur le rail DIN.
5. Contrôler le bon fonctionnement de tous les éléments de visualisation externes.
6. Contrôler le bon fonctionnement des commutateurs.

7.5 Remarques sur le positionnement des capteurs / drapeaux

L'appareil vérifie si les fréquences sur les deux entrées sont identiques (dans les limites des tolérances correspondantes). Si le sens de mouvement reste inchangé, les capteurs peuvent être positionnés à n'importe quel endroit dans la zone d'amortissement.

Exemple : 1 sens de déplacement

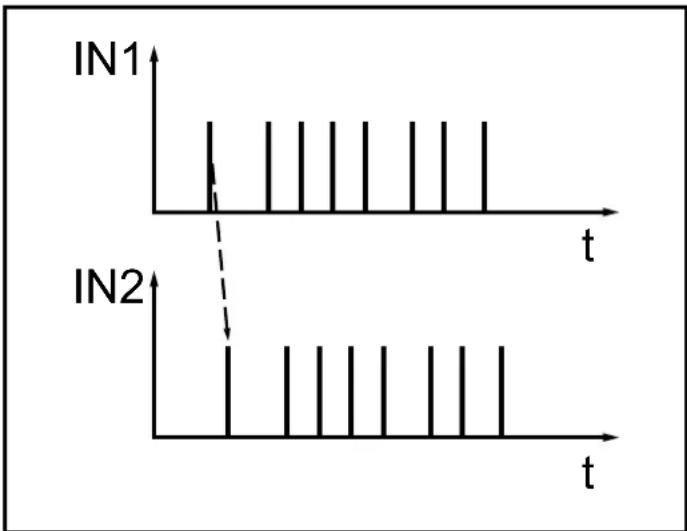

Les signaux d'entrée prennant par exemple la forme suivante :

mème fréquence, décalage temporel

Dans d'autres cas, la position des capteurs / drapeaux est importante pour un fonctionnement correct. Si le sens de déplacement change, l'un des capteurs ne sera peut-être pas amorti, entrainant une erreur.

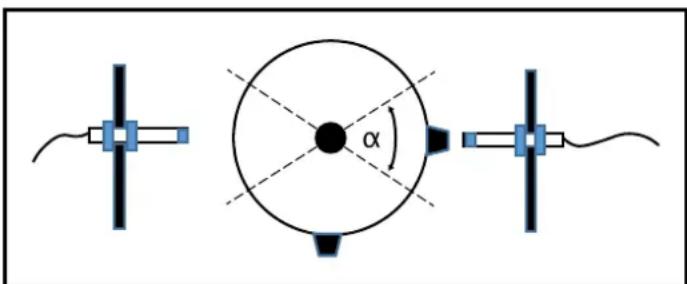

Exemple : sens de déplacement changeant mauvaise position des capteurs

En cas de mouvements répetitifs dans l'angle indiqué, les deux capteurs détectoront des fréquences différentes et l'appareil signalera une erreur. L'erreur sera signalée par les LED FAULT, IN1 et IN2 clignotant quatre fois.

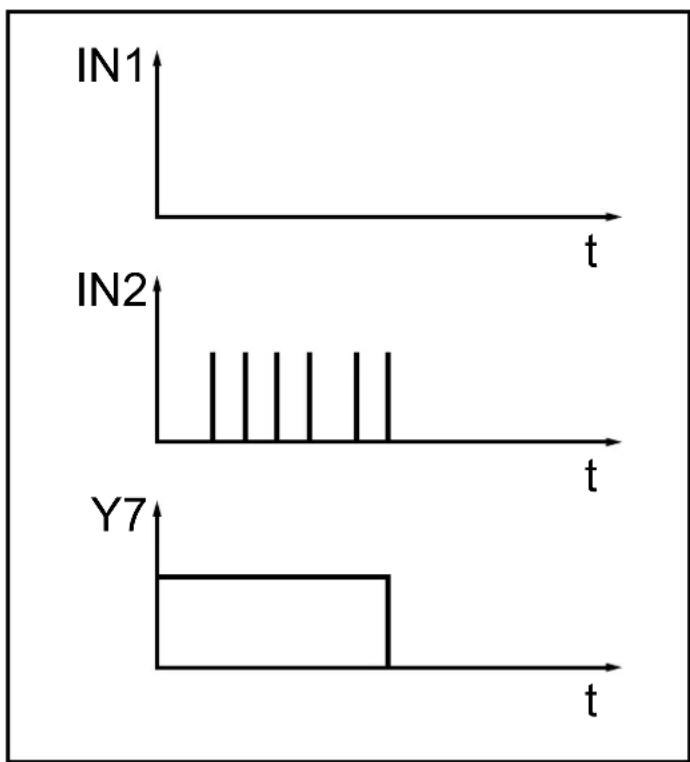

aucun signal sur IN1, message d'erreursur Y7

Le problème peut être résolu en positionnant les capteurs / drapeaux différemment, de façon que les deux capteurs puissant détecter les impulsions correctement.

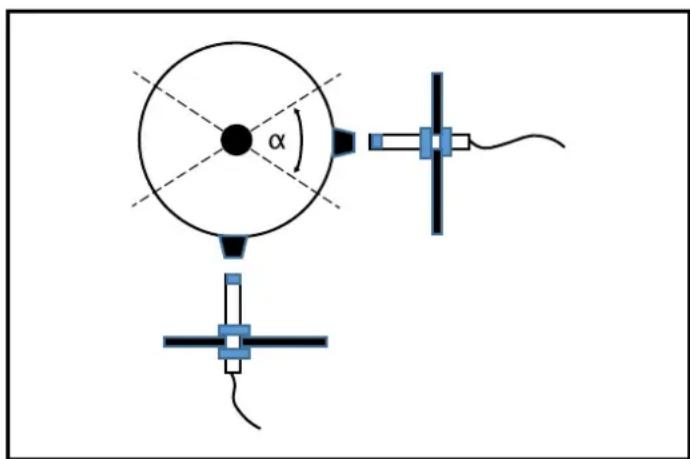

Exemple : sens de déplacement changeant position correcte des capteurs

8 Données techniques

8.1 DD110S

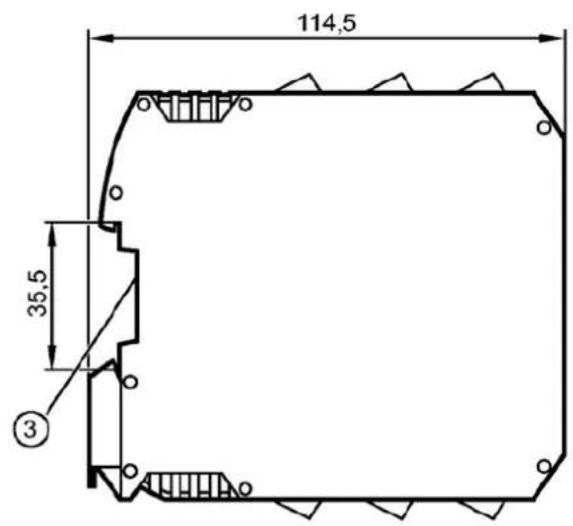

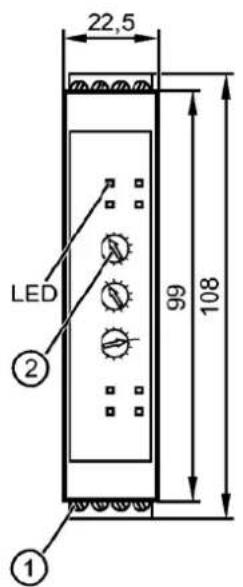

1: Bornes à vis
2: Commutateur rotatif
3: Fixation sur rail DIN

Charactéristiques du produit

Contrôleur de vitesse de sécurité

Boitier de contrôle pour un contrôle de vitesse de rotation sur

Pour 2 detectives pnp

Sortie de defaulted et de diagnostic

Gamage de fréquence régiable 0,5...990 Hz / plage de vitesse régiable 1...49500 rpm

Conformé aux exigences:

EN ISO 13849-1:2015 Catégorie 4 PL e

CEI 61508:SIL3

Application

Application	Surveillance de mouvements rotatifs ou linéaires pour dépassement d'une valeur présélectionnée (survises)
Données électriques
Technologie Relais
Tension d'alimentation [V]	19,2...28,8 DC; ondulation résiduelle de 5 % incluse
Tension nominale 24 DC [V]
Consommation ≤ 125 [mA]
Classe de protection II
Alimentation capteurs 24 V DC / ≤ 70 mA

Entrées

Données d'entrée Entrées d'impulsions S34, S43 :	"1": 6 mA / 24 V DC
Plage de vitesse régliable [rpm] 1...49500
Gamage de fréquence régliable [Hz] 0,5...990
Fréquence d'entrée [Hz] ≤ 2000

Sorties

Sortie 2 sorties de commutation relatives à la sécurité (contacts libres de potentiel)
	1 sortie de début "Fault" (commutation positive)
	1 sortie de diagnostic "Overspeed" (commutation positive)
Données de sortie Sortie de début "Fault" Y7 et sortie de diagnostic "Overspeed" Y8≤ 20 mA, 24 V DC, chute de tension ≤ 2 V DC, protection courts-circuits, non-sécuritaire
Pouvoir de coupure	6 A, 250 V AC / 24 V DC (≥ 6 mA); charge ohmique
Protection courts-circuitss	Les contacts sont à protégger par des fusibles d'un courant nominal < 3,6 A.
Fonction de commutation	Sorties de commutation 13-14 et 23-24 ouvertes si la fréquence/vitesse d'entrée est au-dessus du seuil de commutationSortie transistor "Fault" Y7 ouverte (LOW) en cas de début de l'apparil ou défaut externeSortie transistor "Overspeed" Y8 ouverte (LOW) si les sorties de commutation 13-14 et 23-24 sont ouvertes
Exactitude / dérivés
Hystérésis 5 [%]
Différence de fréquence permise entre les entrées [%] ≤ 10 (f > 100 Hz) / ≤ 20 (f < 100 Hz)
Temps de réponse
Retard à la disponibilité ≤ 3000 [ms]
Temps de risque (temps de [ms] réponse en cas de défaillance) 5,5
Temps de réponse [ms] [f sel ≥ 30 Hz]; t = 8,5 + 400 x (f sel ÷ f in) [f sel < 30 Hz]: t = 8,5 + (4500 ÷ f in)
Conditions d'utilisation
Température ambiente [°C]	-40...55, respecter les espaces libres pour le refroidissement par circulation d'air (voir notice d'utilisation)
Température de stockage [°C] -40...70
Humidité relative de l'air max. 10...95%
Altitude d'utilisation ≤ 2000 [m]
Protection IP 20
Classification de sécurité
Durée d'utilisation TM (Mission Time) [h]	≤ 175200, (20 ans)
Flabilité relative à la [1/h] (1000/a) technologie de la sécurité PFHd	8.33E-09 (DC13 (2A), 24VDC) / 8.89E-09 (AC15 (1A), 230VAC) / 9.80E-09 (AC15 (3A), 230VAC)
Flabilité relative à la [1/h] (10000/a) technologie de la sécurité PFHd	8.74E-09 (DC13 (2A), 24VDC) / 1.43E-08 (AC15 (1A), 230VAC) / 2.34E-08 (AC15 (3A), 230VAC)
Tolerance aux défaillances matériel HFT	1, type B
MTTFd [ans] (1000/a)	441.84 (DC13 (2A), 24VDC) / 419.01 (AC15 (1A), 230VAC) / 386,61 (AC15 (3A), 230VAC)
MTTFd [ans] (10000/a)	424.94 (DC13 (2A), 24VDC) / 278.82 (AC15 (1A), 230VAC) / 179,00 (AC15 (3A), 230VAC)
SFF	> 99,0 %
DC / CCF / Cat.	99,0 % / - / -
Données mécaniques
Matières boillier	PA (polyamide)
Montage	rail TH35 (selon EN 60715)
Poids [kg]	0,309
Afficheurs / éléments de service
Indication	Tension vertDéclocage jauneConfiguration bleuErreur rougeIndication de commutation 2x vertImpulsions d'entrée 2x jaune
Raccordement électrique
Raccordement	Bomnes à vis; 0,5...2,5 mm² (AWG 30...12)
Remarques
Remarques	Classification sécreté pour 1000/10000 actionnements du relais par an DC13 (2A), 24VDC / AC15 (1A), 230VAC / AC15 (3A), 230VAC f Sel = fréquence régée (avec potentiomètre)f in = fréquence d'entrée (capteurs)conformé à la directive RoHS
Quantité [pièce]	1

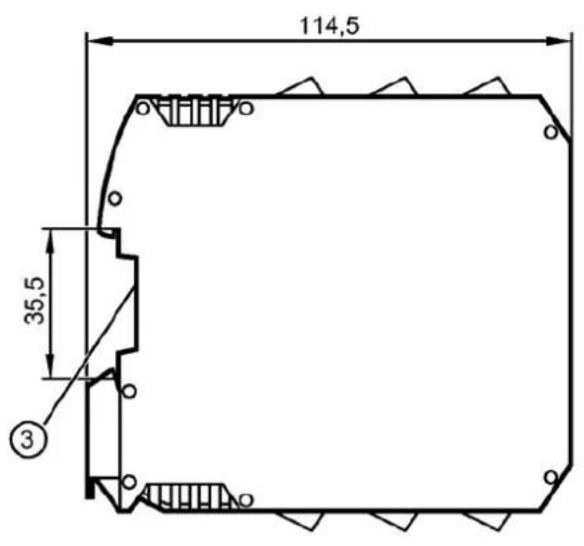

1: Bornes à vis
2: Commutateur rotatif
3: Fixation sur rail DIN

Characteristiques du produit

Contrôleur de vitesse de sécurité

Boitier de contrôle pour un contrôle de vitesse de rotation sur

Pour 2 detectives pnp

Sortie de defaulted et de diagnostic

Gamage de fréquence régiable 0,1...99,9 Hz

Conformé aux exigences:

EN ISO 13849-1:2015 Categorie 4 PL e

CEI 61508: SIL 3

Application

Application

Surveillance de mouvements rotatifs ou linéaires pour dépassement d'une valeur présélectionnée (survitesse)

Données électriques

Technologie Relais

Tension d'alimentation [V]

Tension nominale 24 DC [V]

Consommation ≤ 125 [mA]

Classe de protection II

Alimentation capteurs 24 V DC / ≤ 70 mA

Entres

Données d'entrée Entrées d'impulsions S34, S43:

"1": 6 mA / 24 V DC

Gamage de fréquence régiable [Hz] 0,1...99,9

Fréquence d'entrée [Hz] ≤ 2000

Sorties

Sortie

2 sorties de commutation relatives à la sécurité (contacts libres de potentiel)

1 sortie de défaut "Fault" (commutation positive)

1 sortie de diagnostic "Overspeed" (commutation positive)

Données de sortie Sortie de défaut "Fault"

Y7 et sortie de diagnostic "Overspeed" Y8

≤ 20 ~mA, 24 ~V DC , chute de tension ≤ 2 ~V DC , protection courts-circuits, non-sécuritaire

Pouvoir de coupure		6 A, 250 V AC / 24 V DC (≥ 6 mA); charge ohmique
Protection courts-circuits		Les contacts sont à protégé par des fusibles d'un courant nominal < 3,6 A.
Fonction de commutation		Sorties de commutation 13-14 et 23-24 ouvertes si la fréquence/vitesse d'entrée est au-dessus du seuil de commutationSortie transistor "Fault" Y7 ouverte (LOW) en cas de défaut de l'apparéil ou défaut externeSortie transistor "Overspeed" Y8 ouverte (LOW) si les sorties de commutation 13-14 et 23-24 sont ouvertes
Exactitude / dérivés
Hystérésis 5 [%]
Différence de fréquence permise entre les entrées [%] ≤ 10 (f > 100 Hz) / ≤ 20 (f < 100 Hz)
Temps de réponse
Retard à la disponibilité ≤ 3000 [ms]
Temps de risque (temps de [ms] réponse en cas de défaillance) 5,5
Temps de réponse [ms] [f sel ≥ 30 Hz]: t = 8,5 + 400 x (f sel + f in) [f sel < 30 Hz]: t = 8,5 + (4500 + f in)
Conditions d'utilisation
Température ambiente [°C]		-40...55, respecter les espaces libres pour le refroidissement par circulation d'air (voir notice d'utilisation)
Température de stockage [°C] -40...70
Humidité relative de l'air max. 10...95%
Altitude d'utilisation ≤ 2000 [m]
Protection IP 20
Classification de sécurité
Durée d'utilisation TM (Mission Time) [h]		≤ 175200, (20 ans)
Fiabilité relative à la technologie de la sécurité PFHd		8.33E-09 (DC13 (2A), 24VDC) / 8.89E-09 (AC15 (1A), 230VAC) / 9.80E-09 (AC15 (3A), 230VAC)
Fiabilité relative à la technologie de la sécurité PFHd		8.74E-09 (DC13 (2A), 24VDC) / 1.43E-08 (AC15 (1A), 230VAC) / 2.34E-08 (AC15 (3A), 230VAC)
Tolerance aux défaillances matériel HFT		1, type B
MTTFd [ans] (1000/a)		441.84 (DC13 (2A), 24VDC) / 419.01 (AC15 (1A), 230VAC) / 386,61 (AC15 (3A), 230VAC)
MTTFd [ans] (10000/a)		424.94 (DC13 (2A), 24VDC) / 278.82 (AC15 (1A), 230VAC) / 179.00 (AC15 (3A), 230VAC)
SFF		>99,0 %
DC / CCF / Cat.		99,0 % / - / -
Données mécaniques
Matières boîter PA (polyamide)
Montage		rail TH35 (selon EN 60715)
Poids [kg]		0,307
Afficheurs / éléments de service
Indication		Tension vertDéclocage jauneConfiguration bleuErreur rougeIndication de commutation 2x vertImpulsions d'entrée 2x jaune
Raccordement électrique
Raccordement		Bornes à vis; 0,5...2,5 mm² (AWG 30...12)
Remarques
Remarques		Classification sécurité pour 1000/10000 actionnements du relais par an DC13 (2A), 24VDC / AC15 (1A), 230VAC / AC15 (3A), 230VAC f sel = fréquence régée (avec potentiamètre) f in = fréquence d'entrée (capteurs) conforme à la directive RoHS
Quantité [pièce]		1

9 Maintenance, réparation et élimination

L'appareil ne nécessiteaucun entretien etne contient pas de composants à maintenir par l'utilisateur.

AVERTISSEMENT!

Mauvais fonctionnement causé par des interventions sur l'appareil Dégradation de la fonction de sécurité

Ne pas ouvrir le boitier.
En cas de mauvais fonctionnement de l'appareil ou en cas de doute contacter le fabricant.
L'appareil ne doit être réparé que par le fabricant.

Respecter la reglementation du pays en vigueur pour la destruction ecologique de l'appareil.

10 Homologations/normes

L'appareil a ete teste et certifie par TUV-Sud.

L'appareil a ete developpé et testé selon les directives et normes suivantes :

• EN 60204-1 : 2006 (ou applicable) Equipement électrique des machines
• UL 508
  d'autres normes appliquées dans la déclaration de conformité UE

La déclaration de conformité UE et les homologations sont disponibles sur: www.ifm.com

11 Termes et abréviations

Cat.	Classification of the safety-related parts of a controller as regards their resistance to failures.	Classification des parties des systèmes de commande relatives à la sécurité concernant leur résistance par rapport aux défaillances
CCF	Common Cause Failure Défaillance	de cause commune
DC	Diagnostic Coverage Degré de couverture de diagnostic
MTTF	Mean Time To Failure Temps moyen avant défaillance
\(MTTF_d\)	Mean Time To Dangerous Failure	Temps moyen avant défaillance dangereuse
PFH	Probability of Failure per Hour	Probabilité d'une défaillance par heures
\(PFH_D\)	Probability of Dangerous Failure per Hour	Probabilité de défaillance dangereuse par heures
PL	Performance Level Niveau de performance PL selon EN ISO		13849-1
SIL	Safety Integrity Level Niveau d'intégrité de sécurité		SIL 1-4 selon CEI 61508
HFT	Hardware Failure Tolerance	Tolerance aux pannes hardware	HFT 0-2 selon CEI 61508
PLC	Programmable Logic Controller	Automate programmable

FR
