| Тип продукта | Датчик давления |
| Бренд | IFM |
| Модель | PN006A |
| Тип давления | Относительное давление |
| Диапазон измерений | 0...2,5 бар (0...36,3 PSI) |
| Допустимое избыточное давление | 20 бар (290 PSI) |
| Давление разрушения | 50 бар (725 PSI) |
| Питание | 18...36 В постоянного тока |
| Потребляемый ток | < 50 мА |
| Коммутационный выход (OUT1) | Гистерезис или окно, нормально открытый/закрытый, макс. 250 мА |
| Аналоговый выход (OUT2) | 4...20 мА или 0...10 В, настраиваемый |
| Дисплей | 4-разрядный буквенно-цифровой + 8 светодиодов |
| Процессорное соединение | G 1/4 |
| Электрическое подключение | Разъем M12 x 1, 4 контакта |
| Размеры | Ø36 x 94 мм |
| Макс. частота переключения | 170 Гц |
| Время отклика аналогового выхода | < 3 мс |
| Защита | Защита от переполюсовки, перегрузки, короткого замыкания |
| Заводские настройки | SP1=25% VEM, rP1=23% VEM, OU1=Hno, OU2=I, dAP=6, diS=d2, Uni=bAr |
| Расширенные функции | Доступ по коду, электронная блокировка |
| Монтаж | Подключение G 1/4, затянуть плотно, установка без давления |
| Очистка | Протирать сухой тканью |
| Безопасность | Не превышать давление разрушения, соблюдать инструкции |
Часто задаваемые вопросы - PN006A IFM
Вопросы пользователей о PN006A IFM
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Датчик в формате PDF бесплатно! Найдите своё руководство PN006A - IFM и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. PN006A бренда IFM.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PN006A IFM
Notice d'utilisation Capteur de pression
PN00xA
FR
704531 / 00 01 / 2019
1 Remarque préliminaire ....3
1.1 Symboles utilisés....3
2 Consignes de sécurité....3
3 Fonctionnement et caractéristiques....4
4 Fonction....4
4.1 Traitement des signaux de mesure ....4
4.2 Fonction de commutation....5
4.3 Fonction analogique .... 5
5 Montage....6
6 Raccordement électrique....6
7 Eléments de service et d'indication .... 7
8 Menu....8
8.1 Structure du menu....8
8.2 Explication du menu....9
9 Paramétrage....10
9.1 Paramétrage général....10
9.2 Configuration de l'affichage (option)....12
9.3 Configuration de la sortie 1 ....12
9.3.1 Réglage de la fonction de sortie....12
9.3.2 Réglage des seuils de commutation ....12
9.4 Configuration de la sortie 2 ....12
9.5 Réglages par l'utilisateur (option) 13
9.5.1 Réglage de la temporisation pour OUT1....13
9.5.2 Réglage de l'amortissement pour OUT1....13
9.6 Fonctions services....13
9.6.1 Lecture des valeurs min. et max. pour la pression du système .....13
10 Fonctionnement....14
10.1 Lecture des valeurs paramétrées....14
10.2 Messages d'erreur....14

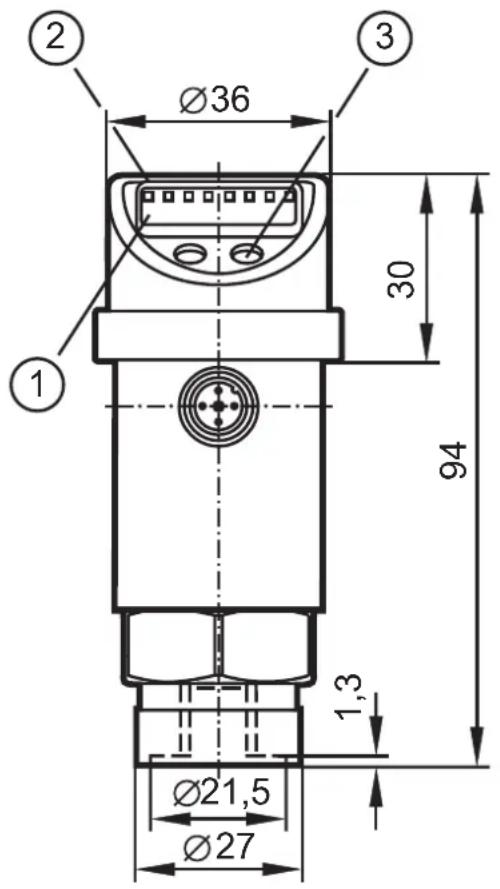

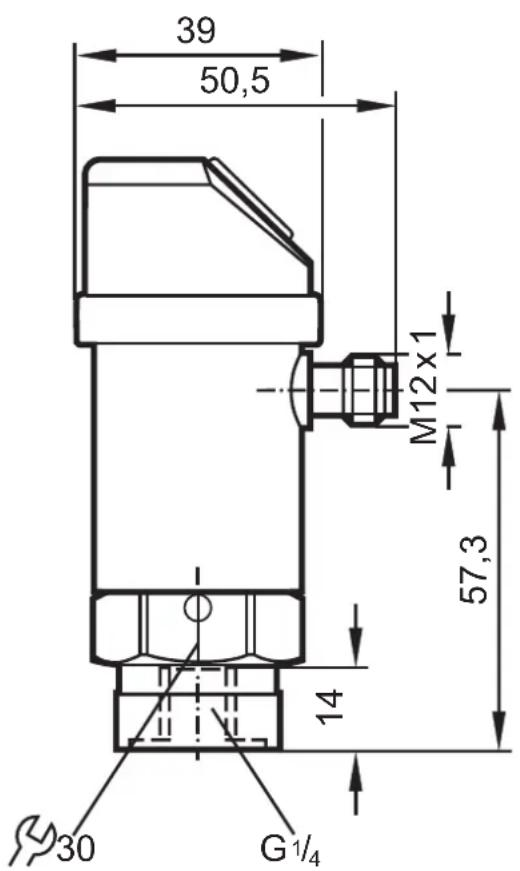

11 Schéma d'encombrement.... 15
12 Données techniques.... 15
12.1 Plages de réglage .... 16
13 Réglage usine....17
1 Remarque préliminaire
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Consignes de sécurité
- Avant la mise en service de l'appareil, lire ce document. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Pour toutes les applications, vérifier la compatibilité des matières du produit (→ 12 Données techniques) avec les fluides sous pression à mesurer.
- Respecter les informations concernant l'emploi sûr dans les zones à risque d'explosion → Notice d'utilisation (partie concernant la protection Ex) pour capteurs de pression selon la directive de l'UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie d'équipements 3D.
Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).

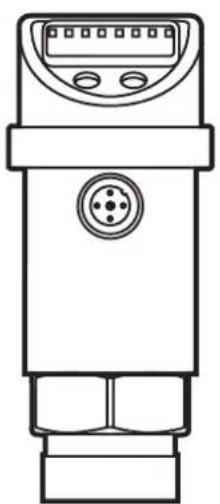

3 Fonctionnement et caractéristiques
L'appareil surveille la pression du système des machines et des installations.
Application
Type de pression : pression relative
| Référence Etendue de mesure | Surpression admissible | Pression d'éclatement | ||||
| bar PSI bar PSI bar PSI | ||||||
| PN004A -1... | 10 -14,5...145 | 75 1 087 150 2 | 175 | |||
| PN006A 0... | 2,5 0...36,3 20 | 290 50 725 | ||||
| PN007A 0... | 1 0...14,5 10 145 | 30 450 | ||||
| PN009A | -1...0 | -14,5...0 | 10 145 | 30 450 | ||
MPa = bar ÷ 10 / kPa = bar × 100
Etendue de mesure analogique pour PN004A = 0...10 bar.
Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée.
La pression d'éclatement indiquée ne doit pas être dépassée.
Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. REMARQUE : risque de blessures !
4 Fonction
4.1 Traitement des signaux de mesure
• L'appareil affiche la pression actuelle du système.
- Il génère 2 signaux de sortie selon le paramétrage.
| OUT1 | Signal de commutation pour la valeur limite de la pression du système. |
| OUT2 | Signal analogique 4...20 mA / 0...10 V. |
4.2 Fonction de commutation
OUT1 change son état de commutation si les seuils de commutation réglés (SP1, rP1) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

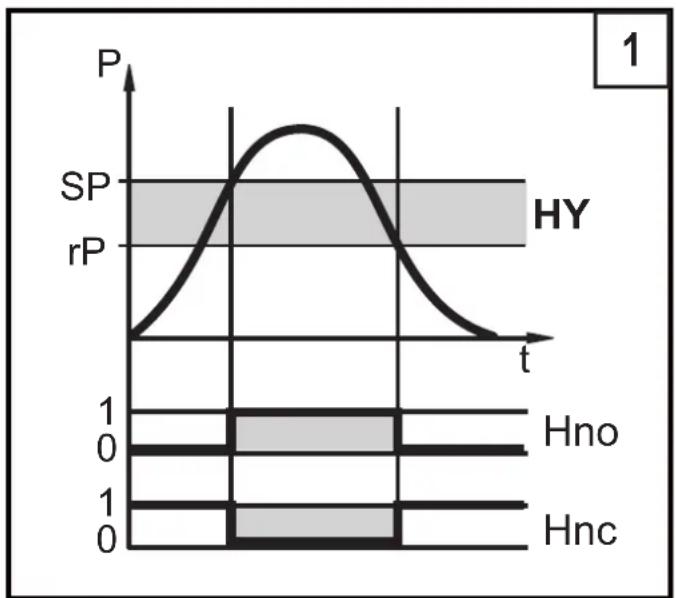

- Fonction hystérésis / normalement ouvert : [OU1] = [Hno] (→ fig. 1).
- Fonction hystérésis / normalement fermé : [OU1] = [Hnc] (→ fig. 1).
D'abord le seuil d'enclenchement (SP1) est réglé, ensuite le seuil de déclenchement (rP1) avec la différence souhaitée.
- Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2).
- Fonction fenêtre / normalement fermé : [OU1] = [Fnc] (→ fig. 2).
La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1. SP1 = valeur supérieure, rP1 = valeur inférieure.
P = pression du système ; HY = hystérésis ; FE = fenêtre
4.3 Fonction analogique
La sortie analogique peut être paramétrée.
[OU2] détermine si l'étendue de mesure est affichée pour 4...20 mA ([OU2] = [I]), ou 0...10 V ([OU2] = [U]). Etendue de mesure analogique pour PN004A = 0...10 bar.
5 Montage
Avant le montage et le démontage de l'appareil : s'assurer que l'installation est hors pression.
▶ Insérer l'appareil dans un raccord process G ^1/4 .
▶ Serrer fermement.
6 Raccordement électrique
L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Dans le champ d'application cULus :
L'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges. Les exigences de la norme UL 508 pour la catégorie „ limited voltage „ doivent être satisfaites.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :
| 3 2 14 |
| Broche 1 Ualim+ | |
| Broche 3 Ualim- | |
| Broche 4 (OUT1) Sortie de commutation TOR contrôle de pression | |
| Broche 2 (OUT2) Sortie analogique pour pression du système | |
Couleurs des fils conducteurs des connecteurs femelles ifm :

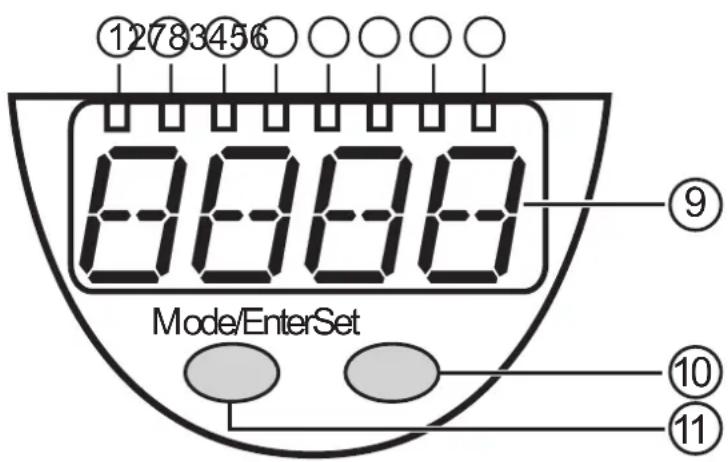

7 Eléments de service et d'indication
| 1 à 8 : LED indicatrices |
| - LED 1 à LED 4 = pression du système en unité de mesure indiquée sur l’étiquette.- Pour des appareils avec 3 unités de mesure réglables LED 4 n’est pas utilisée.- LED 5 à 7 non utilisées.- LED 8 = état de commutation OUT1 (allumée si la sortie 1 est commutée). |
| 9: Affichage alphanumérique, 4 digits |
| - Affichage de la pression actuelle du système.- Affichage des paramètres et valeurs de paramètres. |
| 10: Bouton Set |
| - Réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois). |
| 11: Bouton Mode/Enter |
| - Sélection des paramètres et confirmation des valeurs de paramètres. |
8 Menu

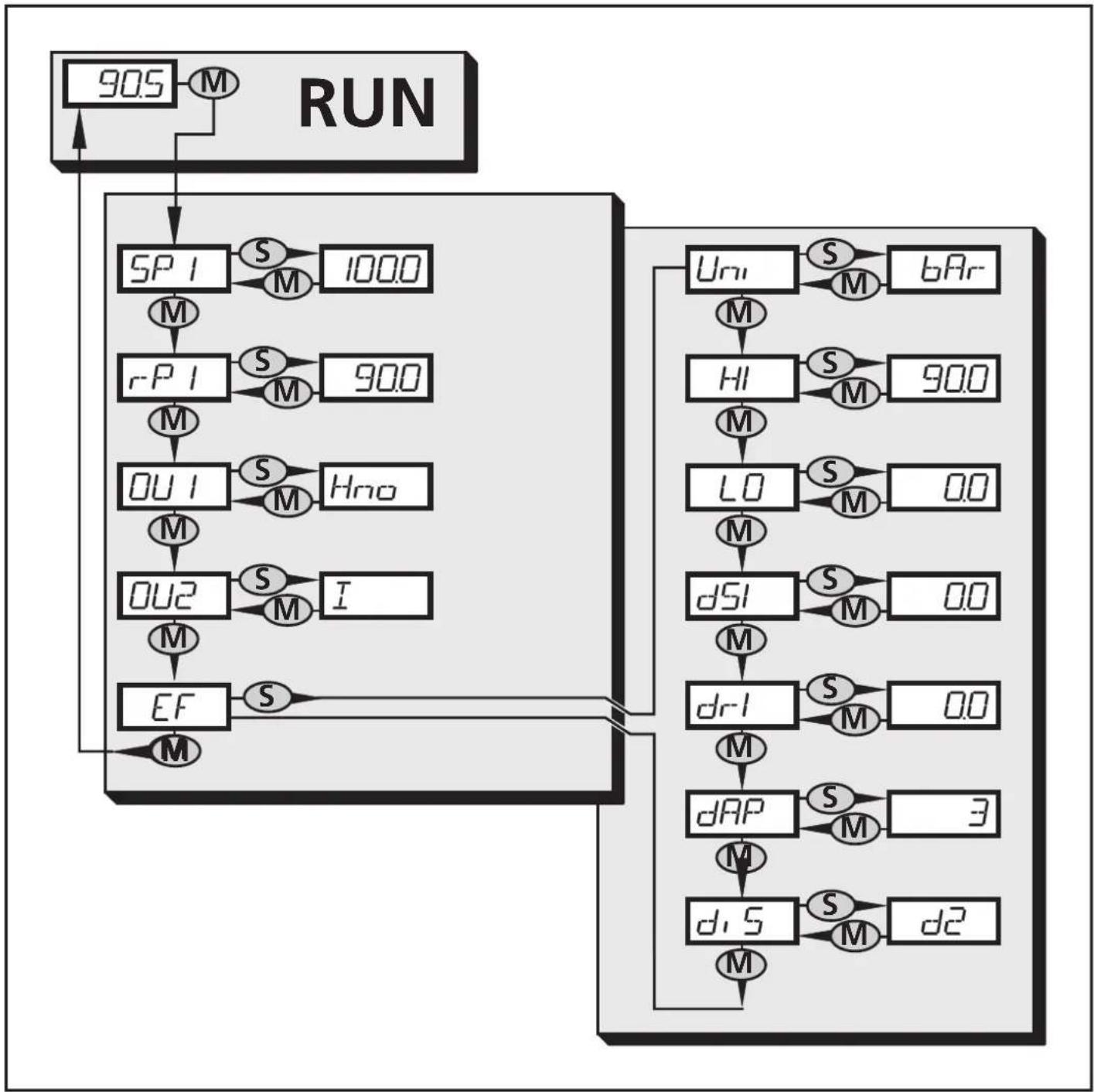

8.1 Structure du menu
8.2 Explication du menu
| SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT1 commute. | |
| OU1 Fonction de sortie pour OUT1 :Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]. | |
| OU2 Fonction de sortie pour OUT2 :Signal analogique pour la pression actuelle du système : 4...20 mA [l] ou 0...10 V [U]. | |
| EF Fonctions étendues /accès au niveau de menu 2. | |
| Uni Unité de mesure standard pour la pression du système. | |
| HI Mémoire valeur maximum pour la pression du système. | |
| LO Mémoire valeur minimum pour la pression du système (seul disponible pour PN004A et PN009A). | |
| dS1 Temporisation à l'enclenchement pour OUT1. | |
| dr1 Temporisation au déclenchement pour OUT1. | |
| dAP Amortissement pour OUT1. | |
| diS Fréquence de rafraîchissement et orientation de l'affichage. |
FR
9 Paramétrage
Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.
9.1 Paramétrage général
Chaque paramétrage se fait en 3 étapes :

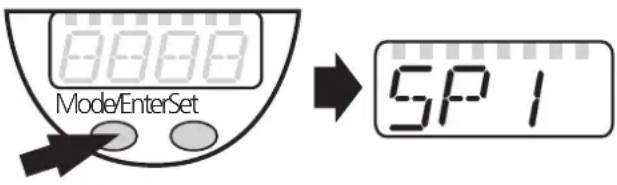

| 1 | Sélectionner le paramètre► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché. |  |

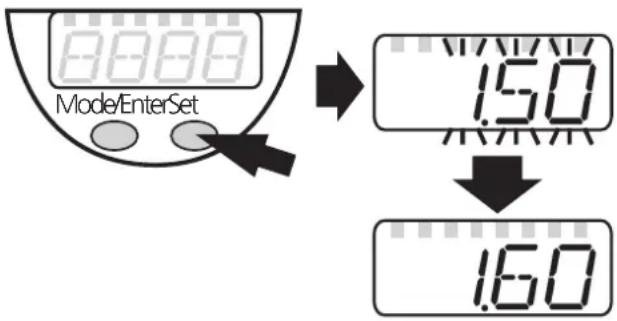

| 2 | Régler la valeur du paramètre► Appuyer sur [Set] et le maintenir appuyé.> La valeur actuelle du réglage clignote pendant 5 s.> Après 5 s : la valeur réglée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en continu le maintenant appuyé. |  |
| Les valeurs numériques sont incrémentées. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum. | ||
| 3 | Valider la valeur du paramètre► Appuyer brièvement sur [Mode/Enter].> Le paramètre est indiqué de nouveau. La nouvelle valeur réglée est mémorisée. |  |
| Réglage d'autres paramètres► Recommencer par l'étape 1. | ||
| Terminer le paramétrage► Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s.> L'appareil se remet en mode de fonctionnement. | ||

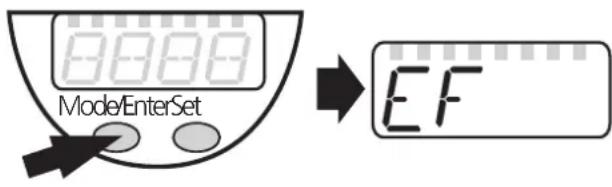

- Changement du niveau de menu 1 au niveau de menu 2 :
| ► Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché.Si le sous-menu est protégé par un code d'accès, [Cod1] clignote sur l'affichage.► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que le numéro de code valable apparaisse.► Appuyer brièvement sur [Mode/ Enter].Livraison par ifm electronic : sans restriction d'accès. |  |
| ► Appuyer brièvement sur [Set].> Le premier paramètre du sous-menu est affiché (ici : [Uni]). |  |

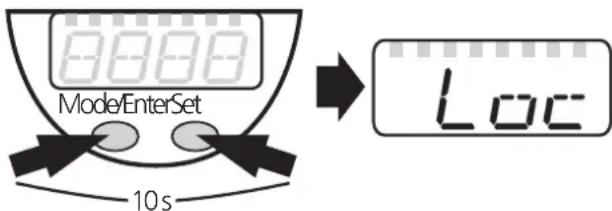

- Verrouillage / déverrouillage :
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.
| ► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [Loc] est affiché. |  |
| Durant le fonctionnement : [Loc] est affiché brièvement si l'on essaie de changer les valeurs de paramètres. | |

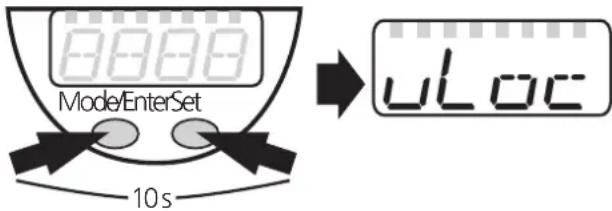

| Pour déverrouiller :► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [uLoc] est affiché. |  |
A la livraison : non verrouillé.
- Timeout :
Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.
9.2 Configuration de l'affichage (option)

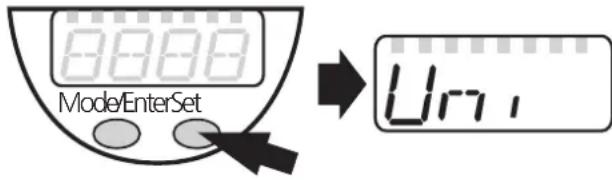

| ► Sélectionner [Uni] et régler l'unité de mesure :[bAr], [MPA], [PSI], [inHg],de plus [inHg] pour PN007A et PN009A. | Uni |
| ► Sélectionner [diS] et régler la fréquence de rafraîchissement etl'orientation de l'affichage.- [d1]: rafraîchissement de la valeur mesurée toutes les 50 ms.- [d2]: rafraîchissement de la valeur mesurée toutes les 200 ms.- [d3]: rafraîchissement de la valeur mesurée toutes les 600 ms.- [rd1], [rd2], [rd3]: affichage comme d1, d2, d3 ; tourné de 180°.- [OFF]: l'affichage est désactivé en mode de fonctionnement. | di 5 |
9.3 Configuration de la sortie 1
9.3.1 Réglage de la fonction de sortie
| ► Sélectionner [OU1]] et régler la fonction :- [Hno] = fonction hystérésis / normalement ouvert,- [Hnc] = fonction hystérésis / normalement fermé,- [Fno] = fonction fenêtre / normalement ouvert,- [Fnc] = fonction fenêtre / normalement fermé. | OU 1 |
9.3.2 Réglage des seuils de commutation
| ► Sélectionner [SP1] et régler la valeur à laquelle la sortie commute. | SP1 |
| ► Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée. rP1 est toujours inférieur à SP1. Seules des valeurs inférieures à SP1 sont acceptées. | rP1 |
9.4 Configuration de la sortie 2
| ► Sélectionner [OU2] et régler la fonction :- [I] = signal 4... 20 mA proportionnel à la pression.- [U] = signal de tension proportionnel à la pression 0...10 V. | OU2 |
9.5 Réglages par l'utilisateur (option)
9.5.1 Réglage de la temporisation pour OUT1
| [dS1] = temporisation à l'enclenchement.[dr1] = temporisation au déclenchement pour OUT1 / OUT2.► Sélectionner [dS1] ou [dr1], saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active). | d5/ldr/ |
9.5.2 Réglage de l'amortissement pour OUT1
| ► Sélectionner [dAP] et saisir une valeur.Valeur dAP = temps de réponse entre le changement de la pression et le changement de l'état de commutation en millisecondes.La valeur pour dAP définit la fréquence de commutation de la sortie (f) ; les valeurs fixes suivantes peuvent être réglées : | ||||||||
| dAP 3 | 6 10 17 | 30 60 | 125 25 | 0 500 | ||||
| f [Hz] | 170 80 | 50 30 | 16 8 4 2 | 1 | ||||
9.6.1 Lecture des valeurs min. et max. pour la pression du système
| ► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set].[HI] = valeur max., [LO] = valeur min.Effacer la mémoire :► Sélectionner [HI] ou [LO].► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché.► Appuyer brièvement sur [Mode/Enter].[LO] est seul disponible pour PN004A et PN009A. | HILO |
10 Fonctionnement
Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés.
Affichages de fonctionnement → 7 Eléments de service et d'indication.
10.1 Lecture des valeurs paramétrées
Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.
▶ Appuyer brièvement sur [Set].
L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Après 15 s supplémentaires, il se remet en mode Run.
10.2 Messages d'erreur
| [OL] Surpression (étendue de mesure dépassée). |
| [UL] Souspression (au-dessous de l'étendue de mesure). |
| [SC1] Court-circuit de OUT1. La sortie est désactivée tant que le court-circuit existe. |
| [Err] Clignotant : défaut interne. |
Les messages SC1 et Err sont affichés même si l'afficheur est désactivé.
11 Schéma d'encombrement
Dimensions en mm
1: affichage
2: LED
3: bouton de programmation
12 Données techniques
Tension d'alimentation [V].... 18...36 DC ^1)
Consommation [mA] .... < 50
Courant de sortie par sortie de commutation [mA].... 250
Protection inversion de polarité / protection surcharges....jusqu'à 40 V
Protection courts-circuits ; chien de garde intégré
Retard à la disponibilité [s] 0,3
Fréquence de commutation [Hz] max. 170
Sortie analogique .... 4...20 mA / 0...10 V
Charge maxi sortie de courant [Ω] 500
Charge mini avec sortie de tension [Ω] 2000
Temps de réponse sortie analogique [ms] ....< 3
^1) selon EN50178, TBTS, TBTP
BFSL = Best Fit Straight Line (réglage de la valeur minimale) / LS = réglage des valeurs limites
12.1 Plages de réglage
| SP1 | rP1 | ΔP | ||||
| min | max | min | max | |||
| PN004A | bar | -0,90 | 10,00 | -0,95 | 9,95 | 0,05 |
| PSI | -12 | 145 | -13 | 144 | 1 | |
| MPa | -0,090 | 1,000 | -0,095 | 0,995 | 0,005 | |
ΔP = incréments
| SP1 rP1 | ΔP | |||||
| min max min max | ||||||
| PN006A | bar 0,02 2,50 0,01 2,49 0,01 | |||||
| PSI 0,4 36,2 0,2 36,0 0,2 | ||||||
| kPa 2,250 1 249 1 | ||||||
| PN007A | mbar 10 1000 5 995 5 | |||||
| PSI 0,2 14,5 0,1 14,4 0,1 | ||||||
| kPa 10 100,0 0,5 99,5 0,5 | ||||||
| inHg 0,3 29,5 0,2 29,4 0,1 | ||||||
| PN009A | mbar -990 0 -995 -5 | 5 | ||||
| PSI -14,3 0,0 -14,4 -0,1 0,1 | ||||||
| kPa -99,0 0,0 -99,5 -0,5 0,5 | ||||||
| inHg -29,2 0,0 -29,3 -0,2 0,1 | ||||||
ΔP = incréments
13 Réglage usine
| Réglage usine | Réglage utilisateur | |
| SP1 | 25 % VEM * | |
| rP1 | 23 % VEM * | |
| OU1 | Hno | |
| OU2 | I | |
| dS1 | 0,0 | |
| dr1 | 0,0 | |
| dAP | 6 | |
| diS | d2 | |
| Uni | bAr / mbAr |
* = la valeur en pourcentage indiquée de la valeur maxi de l'étendue de mesure (VEM) réglée en bar du capteur correspondant
Plus d'informations à www.ifm.com
