РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gyspot 3904 GYS

• Una nota explicativa del falloПеревод оригинальных инструкций

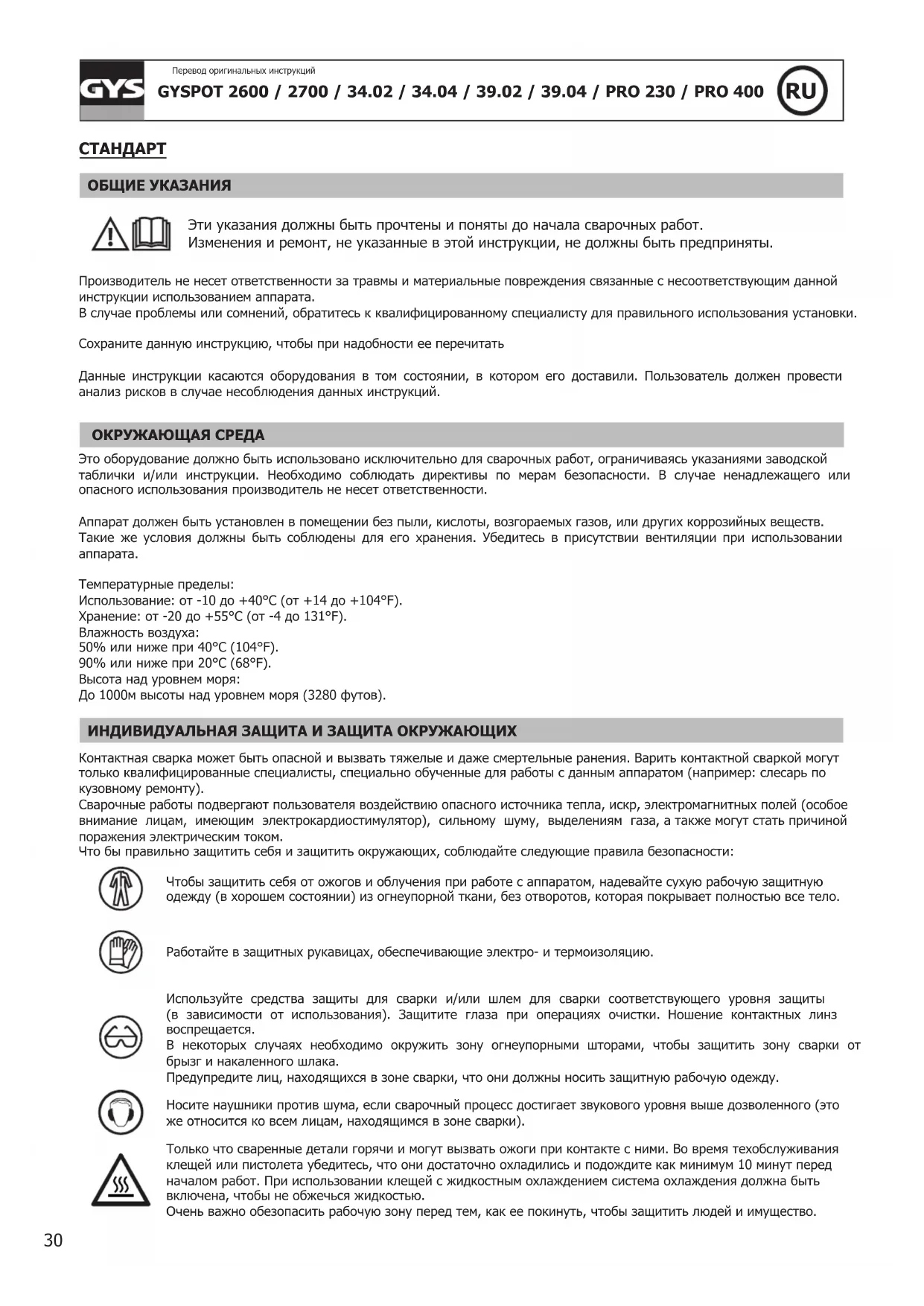

ОБЩИЕ УКАЗАНИЯ Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному специалисту для правильного использования установки. Сохраните данную инструкцию, чтобы при надобности ее перечитать Данные инструкции касаются оборудования в том состоянии, в котором его доставили. Пользователь должен провести анализ рисков в случае несоблюдения данных инструкций. ОКРУЖАЮЩАЯ СРЕДА Это оборудование должно быть использовано исключительно для сварочных работ, ограничиваясь указаниями заводской таблички и/или инструкции. Необходимо соблюдать директивы по мерам безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности. Аппарат должен быть установлен в помещении без пыли, кислоты, возгораемых газов, или других коррозийных веществ. Такие же условия должны быть соблюдены для его хранения. Убедитесь в присутствии вентиляции при использовании

Температурные пределы: Использование: от -10 до +40°C (от +14 до +104°F). Хранение: от -20 до +55°C (от -4 до 131°F). Влажность воздуха: 50% или ниже при 40°C (104°F). 90% или ниже при 20°C (68°F). Высота над уровнем моря: До 1000м высоты над уровнем моря (3280 футов). ИНДИВИДУАЛЬНАЯ ЗАЩИТА И ЗАЩИТА ОКРУЖАЮЩИХ Контактная сварка может быть опасной и вызвать тяжелые и даже смертельные ранения. Варить контактной сваркой могут только квалифицированные специалисты, специально обученные для работы с данным аппаратом (например: слесарь по кузовному ремонту). Сварочные работы подвергают пользователя воздействию опасного источника тепла, искр, электромагнитных полей (особое внимание лицам, имеющим электрокардиостимулятор), сильному шуму, выделениям газа, а также могут стать причиной поражения электрическим током. Что бы правильно защитить себя и защитить окружающих, соблюдайте следующие правила безопасности: Чтобы защитить себя от ожогов и облучения при работе с аппаратом, надевайте сухую рабочую защитную одежду (в хорошем состоянии) из огнеупорной ткани, без отворотов, которая покрывает полностью все тело. Работайте в защитных рукавицах, обеспечивающие электро- и термоизоляцию. Используйте средства защиты для сварки и/или шлем для сварки соответствующего уровня защиты (в зависимости от использования). Защитите глаза при операциях очистки. Ношение контактных линз воспрещается. В некоторых случаях необходимо окружить зону огнеупорными шторами, чтобы защитить зону сварки от брызг и накаленного шлака. Предупредите лиц, находящихся в зоне сварки, что они должны носить защитную рабочую одежду. Носите наушники против шума, если сварочный процесс достигает звукового уровня выше дозволенного (это же относится ко всем лицам, находящимся в зоне сварки). Только что сваренные детали горячи и могут вызвать ожоги при контакте с ними. Во время техобслуживания клещей или пистолета убедитесь, что они достаточно охладились и подождите как минимум 10 минут перед началом работ. При использовании клещей с жидкостным охлаждением система охлаждения должна быть включена, чтобы не обжечься жидкостью. Очень важно обезопасить рабочую зону перед тем, как ее покинуть, чтобы защитить людей и имущество.Перевод оригинальных инструкций

СВАРОЧНЫЕ ДЫМ И ГАЗ Выделяемые при сварке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться маской сварщика-респиратором. Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности. Будьте внимательны: сварка в небольших помещениях требует наблюдения на безопасном расстоянии. Кроме того, сварка некоторых металлов, содержащих свинец, кадмий, цинк, ртуть или даже бериллий, может быть чрезвычайно вредной. Очистите от жира детали перед сваркой. Ни в коем случае не варить вблизи жира или краски. РИСК ПОЖАРА И ВЗРЫВА Полностью защитите зону сварки. Возгораемые материалы должны быть удалены как минимум на 11 метров. Противопожарное оборудование должно находиться вблизи проведения сварочных работ. Берегитесь брызг горячего материала или искр, т.к. они могут вызвать пожар или взрыв даже через щели. Удалите людей, возгораемые предметы и все емкости под давлением на безопасное расстояние. Ни в коем случае не варите в контейнерах или закрытых трубах. В случае, если они открыты, то перед сваркой их нужно освободить от всех взрывчатых или возгораемых веществ (масло, топливо, остаточные газы …). Во время операции шлифования не направляйте инструмент в сторону источника сварочного тока или возгораемых материалов. ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ Используемая электрическая сеть должна обязательно быть заземленной. Электрический разряд может вызвать прямые или косвенные ранения, и даже смерть. Никогда не дотрагивайтесь до частей под напряжением как внутри, так и снаружи источника (кабели, электроды, плечи, пистолет...), т.к. они подключены к сварочной цепи. Перед тем, как открыть источник, его нужно отключить от сети и подождать 2 минуты для того, чтобы все конденсаторы разрядились. Если кабели, электроды или плечи повреждены, попросите квалифицированных и уполномоченных специалистов их заменить. Размеры сечения кабелей должны соответствовать применению. Всегда носите сухую одежду в хорошем состоянии для изоляции от сварочной цепи. Носите изолирующую обувь независимо от той среды, где вы работаете. КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ Это оборудование класса A не подходит для использования в жилых кварталах, где электрический ток подается общественной системой питания низкого напряжения. В таких кварталах могут возникнуть трудности обеспечения электромагнитную совместимость из-за кондуктивных и индуктивных помех на радиочастоте. GYSPOT2600 / 2700 / 34.04 / 39.04 / PRO 400 Это оборудование соответствует норме CEI 61000-3-11, если полное сопротивление сети в месте подключения к электрической установке меньше, чем максимально допустимое полное сопротивление сети Zmax = 0,77 Oм. GYSPOT34.02 / 39.02 /PRO 230 Это оборудование соответствует норме CEI 61000-3-11, если полное сопротивление сети в месте подключения к электрической установке меньше, чем максимально допустимое полное сопротивление сети Zmax = 0,84 Oм. Этот аппарат не соответствует директиве CEI 61000-3-12 и предназначен для работы от частных электросетей, подведенных к общественным электросетям только среднего и высокого напряжения. Специалист, установивший аппарат, или пользователь, должны убедиться, обратившись при надобности к организации, отвечающей за эксплуатацию системы питания, в том, что он может к ней подключиться. МАГНИТНЫЕ ПОЛЯ Электрический ток, проходящий через любой проводник, вызывает локализованные электромагнитные поля (EMF). Сварочный ток вызывает электромагнитное поле вокруг сварочной цепи и сварочного оборудования. Электромагнитные поля EMF могут создать помехи для некоторых медицинских имплантатов, например электрокардиостимуляторов. Меры безопасности должны быть приняты для людей, носящих медицинские имплантаты. Например, ограничение доступа для прохожих или оценка индивидуального риска для сварщика.Перевод оригинальных инструкций

Чтобы свести к минимуму воздействие электромагнитных полей сварочных цепей, сварщики должны следовать следующим

• сварочные кабели должны находиться вместе; если возможно соедините их хомутом;

• ваше туловище и голова должны находиться как можно дальше от сварочной цепи;

• не обматывайте сварочные кабели вокруг вашего тела;

• ваше тело не должно быть расположено между сварочными кабелями. Оба сварочных кабеля должны быть расположены по одну сторону от вашего тела;

• закрепите кабель заземления на свариваемой детали как можно ближе с зоне сварки;

• не работаете рядом, не сидите и не облокачивайтесь на источник сварочного тока;

• не варите, когда вы переносите источник сварочного тока или устройство подачи проволоки. Лица, использующие электрокардиостимуляторы, должны проконсультироваться у врача перед работой с данным оборудованием. Воздействие электромагнитного поля в процессе сварки может иметь и другие, еще не известные науке, последствия для здоровья. РЕКОМЕНДАЦИИ ДЛЯ ОЦЕНКИ ЗОНЫ СВАРКИ И СВАРОЧНОЙ УСТАНОВКИ Общие положения Пользователь отвечает за установку и использование аппарата контактной сварки, следуя указаниям производителя. При обнаружении электромагнитных излучений пользователь аппарата контактной сварки должен разрешить проблему с помощью технической поддержки производителя. В некоторых случаях это корректирующее действие может быть достаточно простым, например заземление сварочной цепи. В других случаях возможно потребуется создание электромагнитного экрана вокруг источника сварочного тока и всей свариваемой детали путем монтирования входных фильтров. В любом случае электромагнитные излучения должны быть уменьшены так, чтобы они больше не создавали помех. Оценка зоны сварки Перед установкой оборудования контактной сварки пользователь должен оценить возможные электромагнитные проблемы, которые могу возникнуть в окружающей среде. Следующие моменты должны быть приняты во внимание: а) наличие над, под или рядом с оборудованием контактной сварки, других кабелей питания, управления, сигнализации и

b) приемники и передатчики радио и телевидения; c) компьютеры и другие устройства управления; d) оборудование для безопасности, например, защита промышленного оборудования; e) здоровье находящихся по-близости людей, например, использующих кардиостимуляторы и устройства от глухоты; f) инструмент, используемый для калибровки или измерения; g) помехоустойчивость другого оборудования, находящегося поблизости. Пользователь должен убедиться в том, что все аппараты в помещении совместимы друг с другом. Это может потребовать соблюдения дополнительных мер защиты: h) определенное время дня, когда сварка или другие работы можно будет выполнить. Размеры рассматриваемой зоны сварки зависят от структуры здания и других работ, которые в нем проводятся. Рассматриваемая зона может простираться за пределы размещения установки. Оценка сварочной установки Помимо оценки зоны, оценка аппаратов контактной сварки может помочь определить и решить случаи электромагнитных помех. Оценка излучений должна учитывать измерения в условиях эксплуатации, как это указано в Статье 10 CISPR 11. Измерения в условиях эксплуатации могут также позволить подтвердить эффективность мер по смягчению воздействия. РЕКОМЕНДАЦИИ ПО МЕТОДИКЕ СНИЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ a. Общественная система питания: аппарат контактной сварки нужно подключить к общественной сети питания, следуя рекомендациям производителя. В случае возникновения помех возможно будет необходимо принять дополнительные предупредительные меры, такие как фильтрация общественной системы питания. Возможно защитить шнур питания аппарата с помощью экранизирующей оплётки, либо похожим приспособлением (в случае если аппарат контактной сварки постоянно находится на определенном рабочем месте). Необходимо обеспечить электрическую непрерывность экранизирующей оплётки по всей длине. Необходимо подсоединить экранизирующую оплётку к источнику сварочного тока для обеспечения хорошего электрического контакта между шнуром и корпусом источника сварочного тока. b. Техобслуживание аппарата контактной сварки: аппарат контактной сварки нужно необходимо периодически обслуживать согласно рекомендациям производителя. Необходимо, чтобы все доступы, люки и откидывающиеся части корпуса были закрыты и правильно закреплены, когда аппарат контактной сварки готов к работе или находится в рабочем состоянии. Необходимо, чтобы аппарат контактной сварки не был переделан каким бы то ни было образом, за исключением настроек, указанных в руководстве производителя. c. Сварочные кабели : кабели должны быть как можно короче и помещены друг рядом с другом вблизи от пола или на полу. d. Эквипотенциальные соединения: необходимо обеспечить соединение всех металлических предметов окружающей зоны. Тем не менее, металлические предметы, соединенные со свариваемой деталью, увеличивают риск для пользователя удара электрическим током, если он одновременно коснется этих металлических предметов и электрода. Оператор должен быть изолирован он таких металлических предметов.Перевод оригинальных инструкций

e. Заземление свариваемой детали: В случае, если свариваемая деталь не заземлена по соображениям электрической безопасности или в силу своих размеров и своего расположения, как, например, в случае корпуса судна или металлоконструкции промышленного объекта, то соединение детали с землей, может в некоторых случаях, но не систематически, сократить выбросы. Необходимо избегать заземление деталей, которые могли бы увеличить для пользователей риски ранений или же повредить другие электроустановки. При надобности, следует напрямую подсоединить деталь к земле, но в некоторых странах, которые не разрешают прямое подсоединение, его нужно сделать с помощью подходящего конденсатора, выбранного в зависимости от законодательства страны. f. Защита и экранизирующая оплётка: выборочная защита и экранизирующая оплётка других кабелей и оборудования, находящихся в близлежащем рабочем участке, поможет ограничить проблемы, связанные с помехами. Защита всей сварочной зоны может рассматриваться в некоторых особых случаях. ТРАНСПОРТИРОВКА И ТРАНЗИТ ИСТОЧНИКА СВАРОЧНОГО ТОКА Источника сварочного тока оснащен ручкой для транспортировки, позволяющими переносить аппарат. Будьте внимательны: не недооценивайте вес аппарата. Ручка не может быть использована для строповки. Не пользуйтесь кабелями для перемещения источника сварочного тока. Не переносить источник тока над людьми или предметами. УСТАНОВКА АППАРАТА

• Предусмотрите достаточно большое пространство для хорошего проветривания источника сварочного тока и доступа к управлению.

• Не использовать в среде содержащей металлическую пыль-проводник.

• Шнур питания, удлинитель и сварочный кабель должны полностью размотаны во избежание перегрева. Производитель не несет ответственности относительно ущерба, нанесенного лицам или предметам, из-за неправильного и опасного использования этого оборудования. ОБСЛУЖИВАНИЕ / СОВЕТЫ

• Варить контактной сваркой могут только квалифицированные специалисты, специально обученные для работы с данным аппаратом с тем, чтобы использовать все его возможности и производить сварочные работы согласно правилам и нормам (например: слесарь по кузовному ремонту).

• Перед тем, как приступить к ремонту автомобиля, проверьте, что автопроизводитель одобряет используемый метод сварки.

• Техобслуживание и ремонт источника могут производиться только производителем. Любая операция над источником, совершенная посторонним лицом, автоматически отменяет гарантию. Производитель снимает с себя всякую ответственность за несчастные случаи, происшедшие вследствие этого действия.

• Отключите питание, выдернув вилку из розетки, и дождитесь остановки вентилятора перед тем, как приступить к техобслуживанию. Внутри аппарата высокие и опасные напряжение и ток.

• Любые сварочные аксессуары повреждаются при использовании. Следите за тем, чтобы эти аксессуары были чистыми, чтобы источник всегда работал на максимум своих возможностей.

• Перед использованием пистолета проверяйте состояние различных аксессуаров (звездочка, электрод для односторонней сварки, уголный электрод и т.д.), очищайте их или заменяйте, если они в плохом состоянии.

• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Необходимо также проверять все электрические соединения с помощью изолированного инструмента. Проверка должна осуществляться квалифицированным специалистом.

• Регулярно проверяйте состояние шнура питания и рукава сварочной цепи. Если на этих деталях видны повреждения, то они должны быть заменены производителем, его сервисной службой или квалифицированным специалистом во избежание

• Оставляйте отверстия источника сварочного тока свободными для прохождения воздуха.

Эти аппараты разработаны для проведения следующих кузовных работ: Правка кузова; приварка гвоздей, заклепок, шайб, шпилек и молдингов; устранение вмятин, выравнивание поверхности. Они не предназначены для работ по соединению металлических деталей. Эти аппараты поставляются в комплекте со следующими аксессуарами: Аксессуары 2600

PRO 230 PRO 400 Пластина массы

Перевод оригинальных инструкций

ПОДКЛЮЧЕНИЕ К СЕТИ - GYSPOT 2600 / 2700 / 34.02 / 39.02 / Pro 230 : Данное оборудование поставляется с вилкой 16 A типа CEE7/7 и должно быть подключено только к однофазной электрической установке 230 В (50 - 60 Гц) с 3 проводами с заземленным нулевым проводом. ((Zmax 39.02 / 34.02) = 0.84Ω) & (Zmax 2600 / 2700) = 0.77Ω)) - GYSPOT 34.04 / 39.04 / Pro 400 : Данное оборудование поставляется с вилкой 16 A типа CEE7/7 и должно быть подключено только к двухфазный электрической установке 400 В (50 - 60 Гц) с 3 проводами с заземленным нулевым проводом. (Zmax = 0.77Ω) Потребляемый постоянный ток (I1p или ILp), указанный в параграфе «электрические характеристики» данной инструкции, соответствует максимальным условиям использования. Проверьте что питание и его защиты (плавкий предохранитель и/или прерыватель) совместимы с током, необходимым для работы аппарата. В некоторых странах возможно понадобится поменять вилку для использования при максимальных условиях. NB : Если при включении в сеть аппарата срабатывает защита сети, проверьте калибр и тип прерывателя или предохранителей. СПЕЦИФИКАЦИЯ АППАРАТА

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение питания U1N 1 ~ 230 V 2 ~ 400 V 1 ~ 230 V 2 ~ 400 V 1 ~ 230 V 2 ~ 400 VЧастота 50/60 HzНоминальное напряжение холостого хода U

5.5 V 7.6 V 7.8 V De 0.5 à 7.4 V

Постоянная мощность Sp 1 kVA 1.8 kVA 2.0 kVA 1.8 kVA Постоянный ток питания I

Постоянный максимальный ток короткого замыкания на первичке I 1cc 43 A 80 A 51 A 90 A 52 A 90 A 52 A Максимальный ток короткого замыкания на вторичке I 2cc 1800 A 2400 A 2600 A 2800 AПостоянный ток на вторичке I 160 A 240 A 270 A 270 AТип сварочного тока ТЕРМИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая температура окружающей среды De - 10°C à + 40°CТемпература окружающей среды хранения и транспортировкиDe -20°C à +55°C МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Размеры (См) 20x32x18 22.5x36 x23.5 Вес (Кг) 17.8 21 22.7 23 25.5 25.5 Степень защиты IP 21Перевод оригинальных инструкций

• Включите аппарат в соответствующую электрическую сеть, затем подсоедините пистолет к аппарту с помощью разъема на ¼ оборота.

• Подключите пистолет с помощъю коннектора. Nb : Pro 230 и Pro 400 имеют помимо коннектора мощности, коннектор управления курка : - Подключите курковое управление, если вы хотите осуществить поджиг с помощью курка. - Отключите его, если вы хотите использовать генератор в режиме автоматического поджига (см. раздел ИСПОЛЬЗОВАНИЕ)

• Нажмите на кнопку «Вкл/Выкл» (

• Экран и светодиоды загораются на короткое время, затем аппарат показывает :

инструмент (№1 по умольчанию) : приварка звездочек или использование зажима для вытягивания мелких вмятин и града.

уровень мощности (№5 по умольчанию) : (параметр для работы с железным листом до 0,8 мм).

• Чтобы изменить мощность, нажмите на кнопки + или -

. Если поддерживать нажатой одну из этих двух кнопок, изменение уровеня мощности будет происходить в беглом режиме.

• Предусмотренные уровни мощности позволяют работать с кузовами разной толщины (Рис IV-

• Чтобы сменить тип используемого инструмента, нажмите на кнопкуl

Указатель номера инструмента моргает в течение 5 сек. Во время данной паузы возможно поменять номер инструменя, нажимая на кнопки « +» и « -» (

иструменты (Рис. IV-

работы по вытягиванию с помощью инерционного молотка, звездочек и зажима для мелких вмятин (град и т.д.)

приварка заклепок с помощью омедненного электрода для установки на них защитной окантовки дверей и крыльев

приварка волнообразных проволочек или колец для работ по рихтовке

приварка шайб с помощью омедненного электрода для фиксации на них зажима массы аппарата

выравнивание бугорков с помощью специального электрода с омедненным наконечником.

приварка крепежных болтов с помощью специального омедненного электрода для крепления контактов массы автомобиля и его связок проводов

Осадка поверхностей с помощью угольного

• Подключите аппарат к соответствующему электрическому питанию,

• Для GYSPOT 2600/2700/34.02/34.04 запуск в работу осуществляется поворотом потенциометра (режим ожидания – возврат потенциометра в позицию 0). (

• Выберите рабочий режим с помощью потенциометра регулировки : - Диапазон 6 (слева) : приваривание звездочек или колец для вытягивания листового металла. - Диапазон 7 (сверху) : приваривание змейки, идеален для округлых поверхностей - Диапазон 8 (справа) : Усадка с помощью медной насадки

• Чтобы поменять ток поверните потенциометр до нужного значения в выбранном диапазоне. ИСПОЛЬЗОВАНИЕ

Gyspot Pro 230 / Pro 400 Gyspot Pro 230 и Pro 400 имеют 2 системы поджига : - ручную: с помощью курка (подключены коннекторы мощности и управления) - автоматическую : см раздел ниже. (подключен только коннектора мощности) В ручном режиме подключить коннектор мощности и коннектор куркового управления. В ручном режиме автоматический режим не работает. Электрический контакт совершается

нажатием на курок. Переключатель позволяет включить или выключить курок пистолета.Перевод оригинальных инструкций

GYSPOT 2600 / 39.02 / 39.04 / Pro 230 / Pro 400 с неподключенным курковым управлением Аппарат оснащен системой автоматического поджига сварной точки. Генератор автоматически определит электрический контакт и произведет сварную точку меньше чем за 1 секунду. Чтобы произвести 2ую точку, нужно прервать контакт на конце пистолета в течение по меньшей мере ½ секунды и затем снова установить

Gyspot 2700 / 34.02 / 34.04 Этот источник оснащен пистолетом с кнопкой для ручных работ. С помощью переключателя можно активировать функцию « углеродного электрода » (кнопка 10). Потенциометр имеет 2 диапазона использования в зависимости от положения кнопки 10. Один диапазон для углеродного электрода и другой для всех остальных инструментов. При включении аппарата желтый светодиод « STOP » мигает с частотой ½ секунды, указывая на то, что кнопка пистолета осталась нажатой или что кабель пистолета неисправен.

Действовать как следует :

• Подсоедините зажим массы генератора к металлической поверхности, которую нужно выравнить, соблюдая следующие советы: - Подсоедините ее в точке, близлежащей к месту, где вы хотите варить. - Не подсоединяйте ее к соседней детали. - (Например: не подсоединяйте массу к дверце, если вам надо выправить крыло машины) - Хорошо зачистите поверхность в месте подсоединения

• Зачистите рабочую зону детали.

• На конец пистолета закрепите нужную насадку.

• Выберите инструмент и мощность (см раздел запуск и настройки).

• Приставьте инструмент на конце пистолета вплотную к детали.

• Совершите сварную точку. Внимание: Для оптимальной работы рекомендуется использование кабеля массы и пистолета, поставляемых производителем аппарат ТЕРМОЗАЩИТА Аппарат снабжен автоматической системой защиты. Данная система останавливает работу генератора на несколько минут в случае слишком интенсивного использования. В этом случае загорается желтый светодиод (рис. III-

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс.... - описание поломки.Vertaling van de oorspronkelijke gebruiksaanwijzing
