EH601BE15E - плита SIEMENS - Бесплатное руководство пользователя

Марка	Siemens
Модель	EH601BE15E
Тип продукта	Встраиваемая вытяжка
Вес	25 кг (макс.)
Режимы работы	Отвод наружу, рециркуляция воздуха
Фильтры	Жировой фильтр, угольный фильтр (рециркуляция), акустический фильтр (отвод)
Электропитание	Однофазное или трехфазное подключение (в зависимости от модели)
Класс защиты	Класс 1
Установка	Встраивается в термостойкую столешницу (макс. 90°C)
Безопасное расстояние	Не менее 10 см от электронных имплантатов (постоянные магниты)
Ширина	Примерно 90 см (стандарт)
Обслуживание	Регулярная очистка жирового фильтра; замена угольных/акустических фильтров
Диаметр воздуховода	150 мм (круглый) или эквивалент для плоского канала (177 см²)
Материал воздуховода	Негорючий
Уклон воздуховода	1° для предотвращения обратного конденсата
Комплект поставки	Вытяжка, уплотнители, фильтры, переходник (в зависимости от режима), клейкая лента, соединительный кабель

Часто задаваемые вопросы - EH601BE15E SIEMENS

Как установить вытяжку Siemens EH601BE15E?

Установка должна выполняться уполномоченным специалистом. Следуйте инструкциям по монтажу в руководстве: вырез отверстия в столешнице, электрическое подключение, установка фильтров и воздуховода отвода или рециркуляции. Соблюдайте безопасные расстояния и требования к вентиляции.

Какие режимы работы доступны?

Вытяжка может работать в режиме отвода наружу (выброс воздуха на улицу) или в режиме рециркуляции воздуха (фильтрация и возврат в помещение). При рециркуляции необходимо добавить угольный фильтр.

Как очистить жировой фильтр?

Жировой фильтр необходимо регулярно чистить. Его можно мыть в посудомоечной машине или вручную с горячей водой и моющим средством. Тщательно высушите перед установкой обратно.

Как часто нужно заменять угольные фильтры?

Угольные фильтры необходимо заменять каждые 6–12 месяцев в зависимости от использования. Индикатор на вытяжке или снижение эффективности указывают на необходимость замены.

Можно ли использовать вытяжку с натуральной каменной столешницей?

Да, при условии использования подходящего силикона (например, Novasil® S70) для герметизации швов. Неподходящие силиконовые клеи могут обесцветить камень.

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Вытяжка DH601BE15E устанавливается заподлицо со столешницей. Расстояние до резервуара перелива должно соответствовать схемам в инструкции, обычно 50 мм от задней стенки до стены.

Содержит ли прибор магниты?

Да, он содержит постоянные магниты. Людям с электронными имплантатами (кардиостимулятор, инсулиновая помпа) необходимо соблюдать расстояние не менее 10 см.

Как переключить режим с отвода на рециркуляцию?

Необходимо изменить подключение воздуховода и заменить фильтры: при отводе используйте акустический фильтр; при рециркуляции установите угольный фильтр. Подробности монтажа см. в инструкции.

Что делать, если на дисплее отображается 'Q400 E3518'?

Этот код указывает на неисправность электрического подключения. Отключите прибор и проверьте соединения согласно схемам в инструкции. Если проблема не устранена, обратитесь в сервисную службу.

Где найти точные размеры для выреза в столешнице?

Размеры выреза приведены в схемах установки (рис. 3, 24 и т.д.) в инструкции. Необходимо соблюдать размеры встраивания и безопасные расстояния.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EH601BE15E SIEMENS

После распаковки проверьте все детали на отсутствие транспортных повреждений, а также комплектность поставки.

→ Рис. 1

QR-код для перехода к видео-инструкции по сборке

Здесь находится QR-код для перехода к видео-инструкции по сборке.

→ Рис. 2

Размеры прибора

Здесь приведены размеры прибора

→Рис. 3

Монтажные размеры для плоского воздуховода

Здесь приведен обзор монтажных размеров для плоского воздуховода.

Вид сбоку:

→Рис. 4, → Рис. 5, → Рис. 6

Вид спереди:

→Рис. 7

Варианты установки

Здесь приведен обзор видов различных вариантов установки.

Фильтр для удаления запахов и адаптер для режима циркуляции воздуха:

→ Рис. 8

Фильтр для удаления запахов, диффузор и уплотнитель для режима циркуляции воздуха:

→ Рис. 9

Шумопоглотитель и уплотнитель для режима отвода воздуха:

→ Рис. 10

Заметка: Подходящие воздуховоды для установки вы можете приобрести в сервисной службе, на нашем веб-сайте или в специализированных магазинах.

Безопасные расстояния

Соблюдайте безопасные расстояния для вашего прибора.

Расстояние до ёмкости для слива лишней жидкости:

→Рис. 11

Расположение ёмкости для слива лишней жидкости:

→ Рис. 12

Оптимальная мощность достигается, если расстояние между задней стенкой мебели и стеной составляет 50 мм. При недостаточном расстоянии мощность снижается.

→ Рис. 13

Выдерживайте безопасные расстояния при выполнении выреза в столешнице.

Не кладите в выдвижной ящик предметы, высота которых превышает максимальную высоту ящика. Такие предметы могут упираться в основание прибора, тем самым мешая его работе.

→ Рис. 14

Общие указания

■ Внимательно прочитайте данное руководство.
■ Только квалифицированный специалист может выполнить подключение прибора.
■ Перед проведением любых работ отключите подачу электроэнергии.
■ Запрещается использовать прибор на лодках или в автомобилях.
■ Соблюдайте рекомендации производителя столешницы.

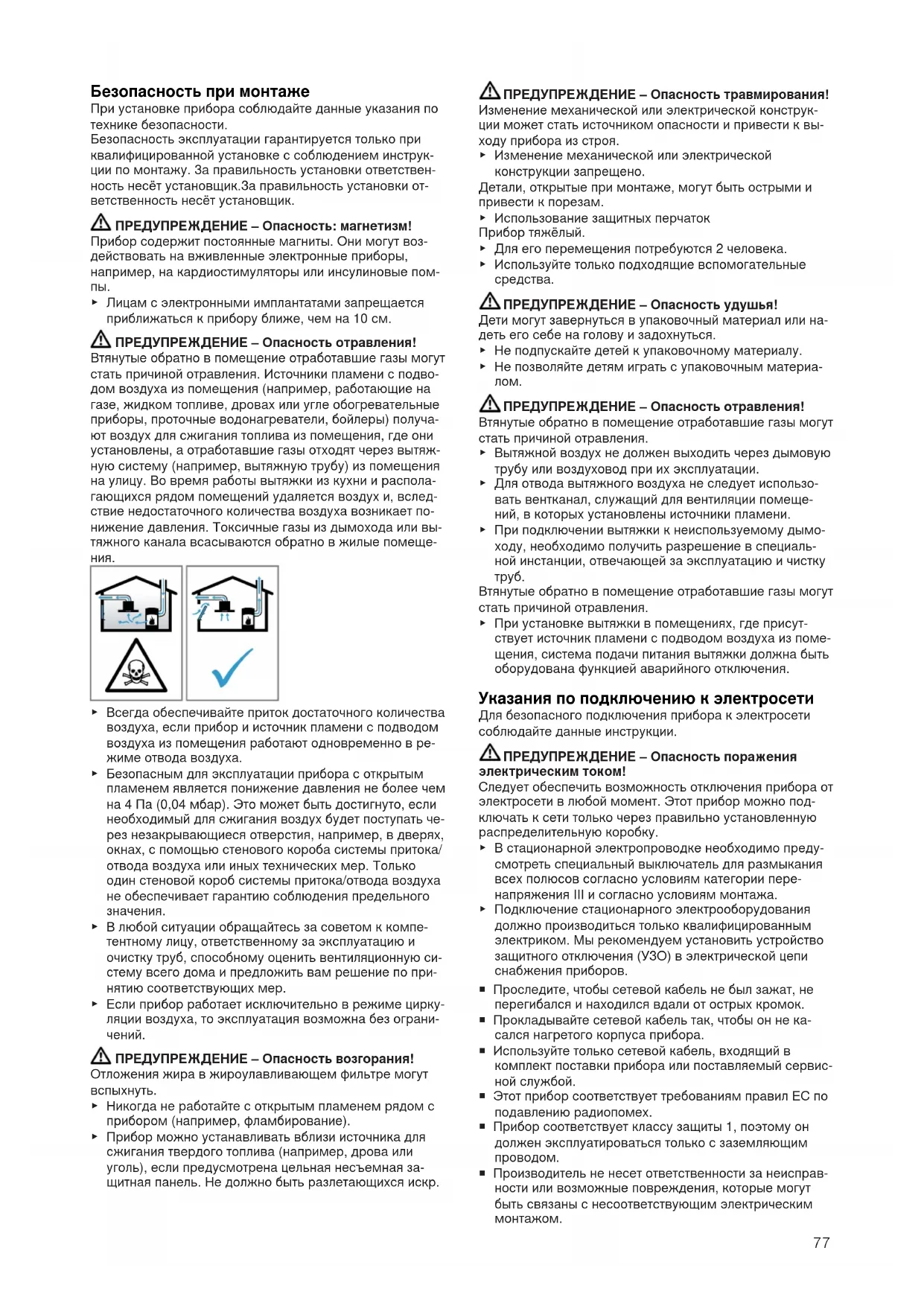

Безопасность при монтаже

При установке прибора соблюдайте данные указания по технике безопасности.

Безопасность эксплуатации гарантируется только при квалифицированной установке с соблюдением инструкции по монтажу. За правильность установки ответственность несёт установщик. За правильность установки ответственность несёт установщик.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность: магнетизм!

Прибор содержит постоянные магниты. Они могут воз- действовать на вживленные электронные приборы, например, на кардиостимуляторы или инсулиновые пом- пы.

▶ Лицам с электронными имплантатами запрещается приближаться к прибору ближе, чем на 10 см.

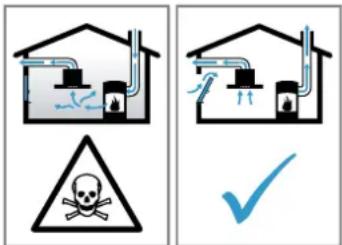

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность отравления!

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления. Источники пламени с подводом воздуха из помещения (например, работающие на газе, жидком топливе, дровах или угле обогревательные приборы, проточные водонагреватели, бойлеры) получают воздух для сжигания топлива из помещения, где они установлены, а отработавшие газы отходят через вытяжную систему (например, вытяжную трубу) из помещения на улицу. Во время работы вытяжки из кухни и располагающихся рядом помещений удаляется воздух и, вследствие недостаточного количества воздуха возникает понижение давления. Токсичные газы из дымохода или вытяжного канала всасываются обратно в жилые помещения.

• Всегда обеспечивайте приток достаточного количества воздуха, если прибор и источник пламени с подводом воздуха из помещения работают одновременно в режиме отвода воздуха.
  ▶ Безопасным для эксплуатации прибора с открытым пламенем является понижение давления не более чем на 4 Па (0,04 мбар). Это может быть достигнуто, если необходимый для сжигания воздух будет поступать через незакрывающиеся отверстия, например, в дверях, окнах, с помощью стенового короба системы притока/отвода воздуха или иных технических мер. Только один стеновой короб системы притока/отвода воздуха не обеспечивает гарантию соблюдения предельного значения.
  В любой ситуации обращайтесь за советом к компетентному лицу, ответственному за эксплуатацию и очистку труб, способному оценить вентиляционную систему всего дома и предложить вам решение по принятию соответствующих мер.
• Если прибор работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность возгорания!

Отложения жира в жироулавливающем фильтре могут вспыхнуть.

• Никогда не работайте с открытым пламенем рядом с прибором (например, фламбирование).
  ▶ Прибор можно устанавливать вблизи источника для сжигания твердого топлива (например, дрова или уголь), если предусмотрена цельная несъемная защитная панель. Не должно быть разлетающихся искр.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность травмирования!

Изменение механической или электрической конструкции может стать источником опасности и привести к выходу прибора из строя.

- Изменение механической или электрической конструкции запрещено.

Детали, открытые при монтаже, могут быть острыми и привести к порезам.

- Использование защитных перчаток Прибор тяжёлый.

▶ Для его перемещения потребуются 2 человека.
- Используйте только подходящие вспомогательные средства.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность удушья!

Дети могут завернуться в упаковочный материал или надеть его себе на голову и задохнуться.

• Не подпускайте детей к упаковочному материалу.
• Не позволяйте детям играть с упаковочным материалом.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность отравления!

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления.

• Вытяжной воздух не должен выходить через дымовую трубу или воздуховод при их эксплуатации.
  ▶ Для отвода вытяжного воздуха не следует использовать вентканал, служащий для вентиляции помещений, в которых установлены источники пламени.
  ▶ При подключении вытяжки к неиспользуемому дымоходу, необходимо получить разрешение в специальной инстанции, отвечающей за эксплуатацию и чистку труб.

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления.

▶ При установке вытяжки в помещениях, где присутствует источник пламени с подводом воздуха из помещения, система подачи питания вытяжки должна быть оборудована функцией аварийного отключения.

Указания по подключению к электросети

Для безопасного подключения прибора к электросети соблюдайте данные инструкции.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность поражения электрическим током!

Следует обеспечить возможность отключения прибора от электросети в любой момент. Этот прибор можно подключать к сети только через правильно установленную распределительную коробку.

В стационарной электропроводке необходимо предусмотреть специальный выключатель для размыкания всех полюсов согласно условиям категории перенапряжения III и согласно условиям монтажа.
- Подключение стационарного электрооборудования должно производиться только квалифицированным электриком. Мы рекомендуем установить устройство защитного отключения (УЗО) в электрической цепи снабжения приборов.
■ Проследите, чтобы сетевой кабель не был зажат, не перегибался и находился вдали от острых кромок.
■ Прокладывайте сетевой кабель так, чтобы он не касался нагретого корпуса прибора.
- Используйте только сетевой кабель, входящий в комплект поставки прибора или поставляемый сервисной службой.
- Этот прибор соответствует требованиям правил ЕС по подавлению радиопомех.
- Прибор соответствует классу защиты 1, поэтому он должен эксплуатироваться только с заземляющим проводом.
- Производитель не несет ответственности за неисправности или возможные повреждения, которые могут быть связаны с несоответствующим электрическим монтажом.

Подготовка к электроподключению

Требование: Работать с внутренними частями прибора или производить замену сетевого кабеля могут только прошедшие обучение специалисты сервисной службы.

1. Соблюдайте указания по подключению к электросети. В случае некорректной сборки, несоответствующей установки или подключения гарантия на прибор перестает действовать.
2. Если вам требуется более длинный сетевой кабель, обратитесь в сервисную службу. В наличии имеются кабели длиной до 2,20 м.
3. При установке приборов без предварительно смонтированного кабеля необходимо провести сетевой кабель к распределительной коробке.

Открывание распределительной коробки

• Приподнимите крышку распределительной коробки с помощью отвёртки.
  →Рис. 15

Подготовка распределительной коробки

1. Ослабьте винт.
   → Рис. 16
2. Приподнимите зажим с помощью отвёртки.
   → Рис. 17
3. Ослабьте зажим.
   →Рис. 18

Подключение кабеля к распределительной коробке

1. Подключите клемму 3 N кабеля к распределительной коробке, как показано на следующем рисунке.
   → Рис. 19
2. Подключите клемму 2 N кабеля к распределительной коробке, как показано на следующем рисунке.
   →Рис. 20
3. Подключите клемму 1 N кабеля к распределительной коробке, как показано на следующем рисунке.
   →Рис. 21
4. Подключите клемму 2 L/2 N кабеля к распределительной коробке, как показано на следующем рисунке.
   → Рис. 22
5. Учитывайте цвет кабелей.
   – BN: коричневый
6. BU: синий
   – GN/YE: жёлтый и зелёный
   – ВК: чёрный
7. GY: серый
8. При необходимости установите поставляемые в комплекте медные перемычки согласно схеме подключения.
9. Подключите кабели, а затем затяните винты на распределительной коробке.
10. Согласно схеме подключения подключению 1 N\~ или 2 L / 2 N соответствует фаза 1 электродвигателя вентилятора.
11. Подключению 2 N\~/3 N\~ соответствует фаза L1 (серый) электродвигателя вентилятора.

Фиксация кабеля в распределительной коробке

1. Зафиксируйте сетевой кабель хомутом.
2. Затяните винт в правильном положении.

– Не используйте аккумуляторный гайковёрт.

→Рис. 23

1. Чтобы упростить закрывание распределительной коробки, расположите кабели в средней части коробки.
2. Закройте крышку коробки.

Указания по отводу воздуха

Производитель прибора не дает гарантии в случае рекламаций, касающихся участков трубопровода для отвода воздуха.

• Используйте короткую прямую вытяжную трубу, имеющую по возможности большой диаметр.
  ■ Длинные шероховатые вытяжные трубы, большое количество колен или трубы малого диаметра уменьшают мощность вытяжки и увеличивают шум от работы вентилятора.
• Используйте вытяжные трубы из невоспламеняющихся материалов.
• Чтобы предотвратить возврат конденсата, установите вытяжную трубу под углом 1° к прибору.

Плоские каналы

Используйте плоские каналы, внутреннее сечение которых соответствует диаметру круглых труб:

■ Диаметр 150 мм соответствует прим. 177 см².
■ При несоответствии диаметров труб используйте герметизирующую ленту.
■ Не используйте плоские каналы с резкими изгибами.

Круглые трубы

Рекомендуемый внутренний диаметр круглых труб – 150 мм.

Указания для режима отвода воздуха

В режиме отвода воздуха должна быть установлена заслонка обратной тяги.

Примечания

• Если заслонка обратной тяги не входит в комплект поставки прибора, её можно приобрести в специализированном магазине.
• Если вытяжной воздух отводится через наружную стены, следует использовать телескопический вентиляционный канал, проходящий в стене.

Проверка мебели

1. Убедитесь, что мебель для встраивания установлена ровно и способна выдержать нагрузку.
   Максимальный вес прибора составляет прим. 25 кг. Столешница, в которую встраивается прибор, должна выдерживать нагрузку прим. 60 кг.
   2 После выполнения выреза проверьте устойчивость мебели для встраивания.

2. Обеспечьте несущую способность и устойчивость, особенно тонких столешниц, с помощью подходящих опорных конструкций.
   – Учитывайте вес прибора, включая дополнительную нагрузку.
   – Используйте жаропрочный и влагостойкий материал.

3. Убедитесь, что мебель для встраивания способна выдерживать температуру до 90 °C.

4. Не встраивайте духовые шкафы, холодильники, посудомоечные машины, стиральные машины и другую технику под прибором.
5. Проконтролируйте точность расположения прибора в горизонтальной плоскости после его установки в монтажный проём.

Встраивание заподлицо

При установке заподлицо прибор должен располагаться на одном уровне со столешницей. Между прибором и столешницей не должно быть мешающих элементов.

Устанавливать прибор можно в следующие

термостойкие и водонепроницаемые столешницы:

■ каменные столешницы
■ столешницы из искусственных материалов (например, Corian®)

■ столешницы из массива дерева

Встраивание в столешницы из прессованной древесины невозможно.

Подготовка мебели

Требование: Мебель для встраивания должна выдерживать температуру до 90 °C.

1. Разметьте место выреза в мебели в соответствии со схемой установки.

$$ \rightarrow P _ {H C}. \boxed {1 4} $$

1. Просверлите четыре отверстия диаметром 6 мм. → Рис. 24

2. Угол между поверхностью среза и столешницей должен составлять 90°.

$$ \rightarrow P u c. \boxed {2 4} $$

При установке над выдвижным ящиком выдерживайте минимальные отступы.

1. При снятии ёмкости для слива лишней жидкости на установленном приборе соблюдайте минимальные отступы.

$$ \rightarrow P u c. \boxed {1 1} $$

1. Учитывайте расположение ёмкости для слива лишней жидкости.

$$ \rightarrow P _ {H C}. \boxed {1 2} $$

Крепление клейкой ленты

- Приклейте прилагающуюся длинную клейкую ленту на внутренний торец выреза в столешнице.

$$ \rightarrow P _ {H C}. \boxed {2 5} $$

Подготовка мебели к установке прибора для циркуляции воздуха с адаптером

Заметка: Установка на внешней стене без теплоизоляции или над неотапливаемым полом не рекомендуется ( ≥ 0,5 Вт/м² °C).

1. При комбинировании с адаптером учитывайте соответствие размеров выреза в задней стенке.

$$ \rightarrow \text { Рис. } 2 6 $$

1. Измерьте толщину столешницы. Перенесите замер на шаблон и проведите соответствующую линию.

$$ \rightarrow P _ {H C.} \boxed {2 7} $$

1. Вырежьте шаблон по размеченной линии для толщины столешницы А, центральной линии выреза В и контрольной линии для внутреннего выпускного отверстия С.

2. Отметьте центр выреза в столешнице центральной ли- нией на задней стенке мебели.

$$ \rightarrow P u c. \boxed {2 8} $$

1. Выровняйте шаблон по центральной линии на задней стенке мебели и по нижнему краю столешницы.

2. Сделайте вырез в задней стенке в соответствии с шаблоном.

3. После выполнения выреза удалите опилки.

4. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

$$ \rightarrow P u c. \boxed {2 4} $$

Вентиляция

1. Установите воздушный клапан в цоколе для режима циркуляции воздуха.

- Минимальное поперечное сечение воздушного клапана должно быть прим. 400 см².

– Выпускное отверстие в цоколе должно быть достаточно большим, чтобы обеспечить тягу и низкий уровень шума.

1. Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным сечением 200°см² в нижнем шкафу.

Установка прибора с режимом циркуляции воздуха с адаптером Крепление уплотнителя на адаптере

- Закрепите уплотнитель на адаптере на расстоянии не более 5 мм от края.

$$ \rightarrow P u c. 2 9 $$

Установка адаптера

1. Очистите и обезжирьте поверхность приклеивания вокруг выреза в задней стенке мебели.

2. Установите адаптер в выпускное отверстие в задней части варочной панели.

$$ \rightarrow P u c. 3 0 $$

1. Снимите защитную плёнку с адаптера.

$$ \rightarrow P u c. \boxed {3 1} $$

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

$$ \rightarrow P u c. \boxed {3 2} $$

Фиксация адаптера

1. Удерживая средний держатель адаптера, сдвиньте его боковыми держателями к задней стенке в нижнем шкафу и приклейте.

$$ \rightarrow P u c. \boxed {3 3} $$

1. При необходимости дополнительно зафиксируйте адаптер винтами.

$$ \rightarrow P u c. \boxed {3 4} $$

Подготовка мебели к установке прибора для циркуляции воздуха с циркуляционным каналом

1. При необходимости снимите заднюю стенку мебели.

2. При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

$$ \rightarrow P u c. \boxed {3 5} $$

1. Установите воздушный клапан в цоколе для режима циркуляции воздуха.

– Минимальное поперечное сечение воздушного клапана должно быть прим. 400 см².

– Выпускное отверстие в цоколе должно быть достаточно большим, чтобы обеспечить тягу и низкий уровень шума.

1. Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным сечением 200°см² в нижнем шкафу.

2. После выполнения выреза удалите опилки.

3. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

$$ \rightarrow P u c. \boxed {2 4} $$

Установка прибора для работы в режиме циркуляции воздуха с циркуляционным каналом

1. Используйте уплотнитель, циркуляционный канал, диффузор и фильтр для удаления запахов в режиме рециркуляции воздуха.

2. Учитывайте размеры различных плоских воздуховодов. → Страница 76

Фиксация уплотнителя

Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5 мм от края.

$$ \rightarrow P u c. \boxed {3 6} $$

Установка плоского канала

- Установите плоский канал в выпускное отверстие на задней стенке прибора.

→Рис. 37

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

→Рис. 38

Установка системы труб между прибором и диффузором

1. Соедините компоненты циркуляционного канала между собой.

– Закрепите соединители плоских воздуховодов, за- фиксировав их со щелчком.

– Для более надежной фиксации прикрутите соединитель плоского воздуховода 4 винтами для пластика PT 4 x 8 мм.

→ Рис. 39

1. Подсоедините циркуляционный канал с плоским воздуховодом к задней части варочной панели.

→ Рис. 40

1. Подсоедините диффузор к циркуляционному каналу.

→ Рис. 41

Подготовка мебели для установки режима отвода воздуха

1. При необходимости снимите заднюю стенку мебели.

2. При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

→Рис. 42

1. После выполнения выреза удалите опилки.

2. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

→ Рис. 24

Установка прибора для работы в режиме отвода воздуха

1. В режиме отвода воздуха используйте уплотнитель и шумопоглощающие фильтры.

2. Соблюдайте указания по работе в режиме отвода воздуха. → Страница 78

Фиксация уплотнителя

- Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5 мм от края.

→Рис. 36

Установка системы труб

1. Установите плоский канал в выпускное отверстие на задней стенке прибора.

→Рис. 37

1. При необходимости монтируйте дополнительные элементы системы труб.

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

→ Рис. 38

Подсоединение вытяжной трубы

1. Закрепите вытяжную трубу на колене плоского воздуховода.

2. Выполните соединение с вытяжным отверстием.

3. Загерметизируйте места соединения соответствующим образом.

Установка фильтров

Заметка: В режиме циркуляции установите фильтры, поглощающие запах.

В режиме отвода воздуха установите шумопоглощающие фильтры.

1. Обратите внимание на направление воздушного потока фильтров.

2 Вставьте в прибор два фильтра слева и справа и сдвиньте их вперед.

→ Рис. 43

1. Вставьте в прибор другие два фильтры слева и справа.

→ Рис. 44

Установка жироулавливающего фильтра

- Установите жироулавливающий фильтр.

→ Рис. 45

Электрическое подключение

1. Учитывайте параметры подключения на типовой табличке.

2 Подключите клемму 3 N кабеля к распределительной коробке, как показано на рисунке.

→ Рис. 46

1. Подключите клемму 2 N кабеля к распределительной коробке, как показано на рисунке.

→ Рис. 47

1. Подключите клемму 1 N кабеля к распределительной коробке, как показано на рисунке.

→ Рис. 48

1. Подключите клемму 2 L/2 N кабеля к распределительной коробке, как показано на рисунке.

→ Рис. 49

1. Учитывайте цвет кабелей.

- BN: коричневый

- BU: синий

– GN/YE: жёлтый и зелёный

- ВК: чёрный

- GY: серый

1. В зависимости от типа подключения, при необходимости расположите кабельные зажимы, поставляемые в комплекте, по-разному.

2. При необходимости используйте кабельные зажимы для соединения двух кабелей.

– Укоротите жилы кабелей.

– Удалите изоляцию.

Проверка работы

1. Включите прибор.

2. Если загорается 0400, 60613 прибор подключен некорректно.

→ "Проверка и отладка подключения к электросети", Страница 80

1. Если на дисплее прибора не появляется индикация ошибок, проверьте работу вентиляции, следуя руководству по эксплуатации.

Проверка и отладка подключения к электросети

1. Отсоедините прибор от сети.

2 Убедитесь, что подключение на приборе (рис. 4) и подключение на стене (рис. 8) соответствуют схеме подключения в инструкции по монтажу.

→ "Подготовка к электроподключению", Страница 78

→ "Электрическое подключение", Страница 80

1. Для 3 N обратите внимание на следующий рисунок.

→ Рис. 50

1. Для 2 N обратите внимание на следующий рисунок.

Рис. 51

1. Для 1 N обратите внимание на следующий рисунок.

→ Рис. 52

Уплотнение швов

Требование: Перед заделкой швов обязательно проверьте функционирование прибора!

1. Загерметизируйте шов по периметру подходящим жаропрочным силиконом (например, Novasil® S70 или Ottoseal® S70).
   → Рис. 53
   При использовании неподходящего силиконового клея столешница из натурального камня в некоторых местах может изменить цвет.
2. Отполируйте швы рекомендованным производителем средством.
3. Строго соблюдайте инструкции по использованию силиконового клея.
4. Дайте силиконовому клею высохнуть не менее суток. Время высыхания зависит от температуры окружающей среды.
5. Эксплуатация прибора допускается только после того, как силикон полностью высохнет.

Перенастройка индикации на режим отвода воздуха

1. При необходимости перенастройте соответствующим образом электронное управление в базовых установках для режима отвода воздуха.
2. См. главу «Базовые установки» в руководстве по эксплуатации.

Демонтаж прибора

ВНИМАНИЕ!

При использовании инструментов можно повредить раму прибора.

▶ Не извлекайте прибор сверху.

1. Отсоедините прибор от электросети.
2. Снимите вытяжной канал или ослабьте соединение для циркуляции воздуха.
3. Разрежьте силиконовый шов.
4. Извлеките прибор, вытолкнув его снизу.
