Тип продукта	Портативный внешний жесткий диск 2,5 дюйма
Интерфейс	USB 3.0 (совместим с USB 2.0)
Питание	От шины USB (самопитание)
Системные требования	Windows XP/Vista/7, доступный порт USB
Форматирование на заводе	Готов к использованию, отформатирован на заводе
Индикатор питания	Да, загорается сразу при подключении
Автоматическое монтирование	Да, в Windows (значок в «Мой компьютер»)
Рабочая температура	от 5°C до 35°C
Температура хранения	от -20°C до 60°C
Влажность	Избегать влажности, не подвергать воздействию жидкостей
Теплоотвод	Конструкция без вентилятора для бесшумной работы
Безопасность	Не открывать корпус, не разбирать, избегать ударов
Очистка	Отключать перед очисткой, использовать мягкую ткань и стандартные средства
Совместимость с USB-концентраторами	При необходимости использовать USB-концентратор с питанием
Гарантия	См. приложенную гарантийную брошюру
Служба восстановления данных	Предоставляется Toshiba (платно), см. веб-сайт
Рекомендуемое антивирусное ПО	Да, для защиты данных от вирусов
Безопасное отключение	Используйте значок «Безопасное извлечение устройства» перед отключением
Нормативная информация	Маркировка CE, соответствует европейским директивам
Утилизация	Не выбрасывать с бытовыми отходами, утилизировать в соответствии с местными правилами

Часто задаваемые вопросы - STOR.E Canvio Connect TOSHIBA

Нужно ли форматировать жесткий диск после установки?

Нет, диск отформатирован на заводе и готов к использованию. Дополнительное форматирование не требуется.

Нужно ли устанавливать специальные USB-драйверы для Windows?

Нет, Windows XP/Vista/7 включает все необходимые драйверы. Просто подключите диск, и он будет распознан автоматически.

Могу ли я загрузить компьютер с внешнего жесткого диска?

Нет, Windows не поддерживает загрузку с внешних жестких дисков. Используйте диск для хранения и резервного копирования.

Почему у жесткого диска нет вентилятора?

Диск спроектирован для эффективного отвода тепла без вентилятора, что обеспечивает практически бесшумную работу. Это нормально и безопасно.

Почему емкость, отображаемая в Windows, меньше заявленной?

Производители используют десятичную систему (1 ГБ = 1 000 000 000 байт), тогда как Windows использует двоичную систему (1 ГБ = 1 073 741 824 байт). Например, диск объемом 120 ГБ (десятичный) отображается как 112 ГБ (двоичный).

Могу ли я скопировать операционную систему с одного компьютера на другой с помощью этого диска?

Нет, простое копирование не подходит. Вы должны следовать процедуре установки операционной системы, предоставленной разработчиком.

Что делать, если компьютер не распознает жесткий диск?

Проверьте USB-подключения, убедитесь, что кабель плотно вставлен. Если вы используете USB-концентратор, проверьте, что он питается. Для Windows XP установите пакет обновления 1 или выше.

Жесткий диск нагревается на ощупь, это опасно?

Нет, это нормально. Корпус может нагреваться при работе, но это не представляет опасности.

Что делать, если появляется сообщение «Не удается запустить устройство»?

Это может быть связано с проблемой питания (проверьте подключения) или неисправностью накопителя. Свяжитесь со службой поддержки Toshiba, если проблема не исчезнет.

Диск не отображается в «Мой компьютер», что делать?

Перейдите в «Управление дисками» (правый клик на «Мой компьютер» > «Управление» > «Запоминающие устройства» > «Управление дисками»). Если диск отображается без буквы, удалите раздел и создайте новый (рекомендуется форматирование NTFS).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ STOR.E Canvio Connect TOSHIBA

Проверьте наличие компонентов 2

Правила техники безопасности 2

Требования к системе.... 3

Установка диска 4

Подключение диска к компьютеру.... 4

Размонтирование и отключение диска 5

Дополнительная информация 6

Ответы на часто задаваемые вопросы 6

Возможные проблемы и способы их решения .... 7

Поддержка TOSHIBA 8

Заявления о соответствии нормативным требованиям...... 9

Введение

Благодарим вас за выбор в пользу нашего 2,5-дюймового жесткого диска STOR.E CANVIO TOSHIBA!

Просим вас внимательно прочесть настоящее Руководство пользователя. В нем содержится вся необходимая информация об установке, использовании и обслуживании диска, а также рекомендации по защите данных и правила техники безопасности.

Если поведение изделия не соответствует ожиданиям пользователя, см. раздел «Часто задаваемые вопросы» в конце настоящего руководства.

Проверьте наличие компонентов

2,5-дюймовый жесткий диск STOR.E CANVIO (с Руководством пользователя)

Кабель микро-B USB 3.0

Краткое руководство и гарантийный буклет

Настоящее Руководство пользователя записано на сам жесткий диск. Рекомендуем создать резервную копию Руководства пользователя на компакт-диске или локальном жестком диске сразу же после установки этого диска.

Правила техники безопасности

Во избежание нарушений в работе диска и его повреждения строго соблюдайте изложенные далее меры предосторожности.

ОСТОРОЖНО!

Периодически создавайте резервные копии всех данных, записанных на диск. Корпорация Toshiba не несет ответственности за порчу и потерю данных. Корпорация Toshiba не компенсирует расходы, связанные с восстановлением данных.

Не следует:

открывать корпус и диск;
■ разбирать диск и его части;
- размещать жидкости рядом с диском или на нем, поскольку это может привести к повреждению накопителя, травмам, а также поражению электрическим током или возгоранию;
ударять, ронять и трясти диск;
перемещать диск во время работы во избежание повреждения данных;
- использовать другие разъемы, кроме шины USB с подачей питания;
отсоединять кабели во время работы. Сначала диск необходимо размонтировать!
подвергать диск воздействию температур, выходящих за следующие диапазоны: 5–35 °C (работа), -20–60 °C (выключенное состояние);
■ подвергать диск воздействию сырости и влаги;
■ накрывать диск во время работы во избежание его перегрева;

- Необходимо немедленно отсоединить диск, если:

• из корпуса диска поступает дым или необычный запах;
  в корпус диска проникла вода или диск намок;
  ■ в корпус диска проник посторонний предмет;
  ■ был поврежден кабель (в этом случае кабель следует заменить новым).

ОСТОРОЖНО!

Изделие может нагреваться! Следует избегать продолжительного контакта, чтобы не допустить раздражения и ожогов кожи.

Если диск ведет себя не так, как ожидается, или у вас возникли сомнения по поводу электробезопасности, немедленно обратитесь на горячую линию или к уполномоченному торговому представителю TOSHIBA!

Требования к системе

Windows® XP/VISTA®/Windows® 7
Один свободный порт USB 3.0 или USB 2.0

ПРИМЕЧАНИЕ

Интерфейс USB 3.0 обратно совместим с USB 2.0

Установка диска

Информация о работе с питанием от шины и прилагаемом кабеле USB:

• Диск питается от шины, поэтому необходимость в подключении внешнего источника электропитания отсутствует, поскольку необходимый ток будет подаваться портами USB, к которым выполнено подключение.
  К диску нельзя подключать пассивные концентраторы USB, а также клавиатуры, мыши и другие аналогичные устройства USB.
• Необходимо следить за правильностью положения штекеров при подключении.
  Запрещается применять силу при подключении кабелей. Перед подключением необходимо проверять полярность!

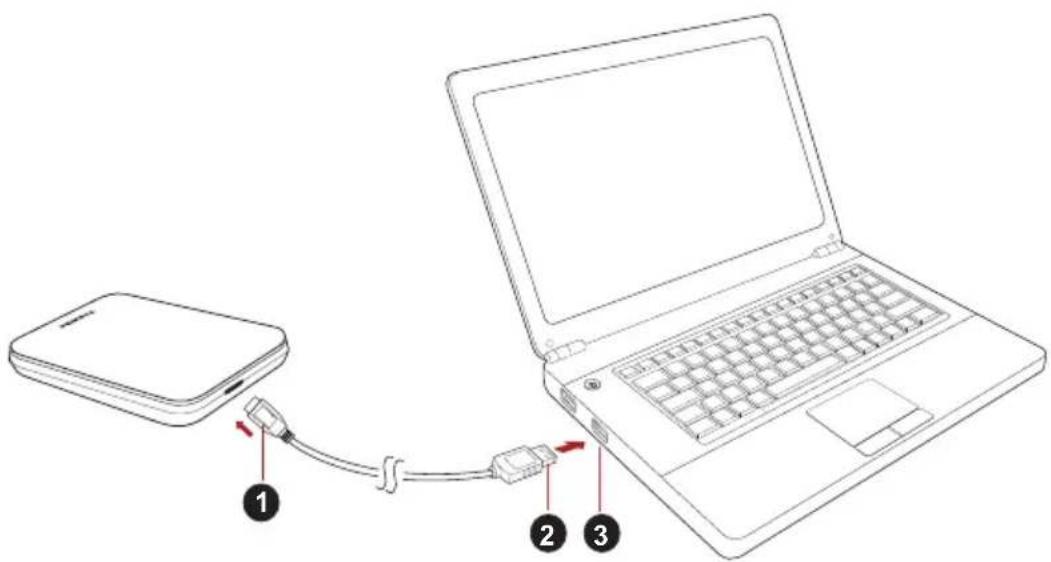

Подключение диска к компьютеру

1. Штекер микро-В USB 3.0

2. Штекер стандартный-А USB 3.0

3. Хост USB 3.0 обратно совместим с USB 2.0

4. При включенном и полностью загруженном компьютере вставьте штекер стандартный-A USB 3.0 в порт USB хост-системы или активного концентратора USB.

ПРИМЕЧАНИЕ

Возможно, понадобится хост-контроллер USB 3.0 формата Express Card, если компьютер не имеет порта USB 3.0. Устройство также можно подключить к порту USB 2.0 компьютера, но скорость передачи данных в этом случае будет ограничена возможностями стандарта USB 2.0.

1. Теперь вставьте штекер микро-B USB 3.0 в соответствующий порт на самом диске.

Немедленно

■ засветится индикатор питания/передачи данных;
■ включится питание диска;
■ диск должен смонтироваться, а в окне «Мой компьютер» (My Computer) должен появиться значок нового диска.

Размонтирование и отключение диска

Настоятельно рекомендуется не отключать диск посредством только отсоединения кабеля, поскольку в момент отсоединения может происходить запись данных на диск.

Эти данные будут потеряны, а диск может получить физические повреждения!

Чтобы безопасно размонтировать диск, выполните описанные ниже действия (Windows 7).

1. Щелкните значок «Безопасное извлечение устройств и дисков» (Safely Remove Hardware and Eject Media).
   Появится всплывающее сообщение, в котором будут перечислены все внешние устройства, подключенные к компьютеру.

2. Выберите диск TOSHIBA для извлечения.

Через несколько секунд вы получите уведомление о том, что теперь устройство можно безопасно удалить.

1. Нажмите кнопку ОК. Теперь диск можно отсоединить.

Перед чисткой диск необходимо физически отсоединять от компьютера. Для чистки рекомендуется использовать стандартные средства. Остаточную чистящую жидкость следует стирать с поверхности.

Дополнительная информация

Информацию о порядке переименования диска, создания резервных копий данных, управления файлами и выполнения других стандартных операций, предусмотренных в ходе нормальной эксплуатации, рекомендуем смотреть в руководстве пользователя операционной системы.

Также сведения о выполнении дефрагментации, оптимизации и других задач, связанных с обслуживанием, см. в руководстве пользователя операционной системы.

Кроме того, настоятельно рекомендуем установить антивирусное программное обеспечение, чтобы защитить данные от намеренного вреда, который могут причинить вирусы и «троянские» программы.

Ответы на часто задаваемые вопросы

В: Нужно ли форматировать диск после его установки?
O: Нет, диск уже отформатирован в процессе изготовления.

В: Нужны ли драйверы USB для Windows Vista, XP или Windows 7?

O: Нет, они уже имеются в операционной системе.

В: Можно ли загружать систему с этого диска?

O: Нет, потому что система Windows не поддерживает загрузку с внешних жестких дисков.

В: Почему этому диску не нужен вентилятор?

О: Конструкция диска обеспечивает оптимальное рассеивание тепла, поэтому вентилятор не требуется. В результате изделие работает почти бесшумно.

В: Почему емкость диска (отображаемая в Windows) меньше его фактической заявленной емкости?

O: Различие объясняется применением разных способов расчета емкости.

Производители жестких дисков выполняют расчет в десятичной системе, а операционная система – в двоичной.

Пример расчета в десятичной системе:

1 ГБ = 1000 МБ = 1 000 000 КБ = 1 000 000 000 байт

Пример расчета в двоичной системе:

1 ГБ = 1024 МБ = 1 048 576 КБ = 1 073 741 824 байт

В результате емкость 120-гигабайтного (по десятичной системе) жесткого диска в системе Windows отображается равной 112 ГБ (по двоичной системе).

В: Можно ли использовать диск для копирования операционной системы с одного компьютера на другой?

O: Нет, операционную систему необходимо установить в соответствии с инструкциями ее поставщика. Простое копирование не обеспечит ее работоспособность.

В: Оказывает ли корпорация Toshiba услуги восстановления данных?

О: Да, корпорация Toshiba предлагает услугу восстановления данных с внешних жестких дисков. Более подробную информацию об этой услуге см. на веб-сайте www.toshiba-europe.com/services.

Возможные проблемы и способы их решения

Диск не распознается компьютером.

Убедитесь в надежности всех соединений.

Если диск подключен через концентратор USB, убедитесь в том, что концентратор имеет собственный источник питания.

Если используется плата расширения, убедитесь в том, что она функционирует надлежащим образом, и при необходимости обновите ее программное обеспечение, в том числе встроенное. Если используется система Windows XP, убедитесь в том, что установлен пакет обновлений Service Pack 1 или более поздний.

Опасен ли нагрев диска во время работы?

O: Это нормально и поэтому не опасно.

Диск выдает ошибку «Запуск устройства невозможен».

О: Возможны две причины. Либо имеется проблема с питанием и необходимо проверить соединения, либо диск неисправен и требует ремонта.

Диск отсутствует в окне «Мой компьютер» (My Computer), но присутствует в диспетчере устройств.

O: Следуйте этим инструкциям:

1. Щелкните правой кнопкой значок «Мой компьютер» (My Computer).
2. Во всплывающем меню выберите «Управление» (Manage).
3. Выберите «Управление дисками» (Disk Management). Вы должны увидеть список доступных устройств хранения.
4. Проверьте, присутствует ли в списке ваш диск.
5. Щелкните правой кнопкой в окне справа и во всплывающем меню выберите «Удалить раздел» (Delete Partition).
6. Щелкните правой кнопкой в окне. Во всплывающем меню выберите «Создать новый раздел» (Create New Partition).
7. Затем в окне мастера разделов выберите «Основной раздел» (Primary Partition). Нажмите кнопку «Далее» (Next).
8. Будет отображена буква диска, которую вы можете изменить. Нажмите кнопку «Далее» (Next).
9. Подтвердите форматирование диска.

При попытке отформатировать диск выдается сообщение «Не удалось выполнить форматирование» (Could not complete format).

О: Возможно, причина заключается в том, что предпринимается попытка отформатировать диск в файловой системе FAT. Попробуйте использовать файловую систему NTFS. В результате проблема должна решиться.

Поддержка TOSHIBA

Нужна помощь?

Последние обновления драйверов, руководства пользователя и ответы на часто задаваемые вопросы можно найти на странице, посвященной дополнительному оборудованию и услугам TOSHIBA, по адресу computers.toshiba.eu/options-support

Номера горячей линии Toshiba см. по адресу: computers.toshiba.eu/options-warranty.

Заявления о соответствии нормативным требованиям

Соответствие требованиям ЕС

CE

Данное изделие имеет маркировку СЕ, отвечающую требованиям соответствующих директив ЕС. Ответственность за эту маркировку несет компания TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Germany (Германия). С текстом официальной Декларации соответствия можно ознакомиться на веб-сайте http://epps.toshiba-teg.com.

Условия эксплуатации

Соответствие данного изделия требованиям в отношении электромагнитной совместимости проверялось типовым для данной категории изделий способом применительно к так называемым бытовым, коммерческим и мелкопромышленным условиям. Проверка на возможность использования в других условиях корпорацией Toshiba не проводилась. Использование данного изделия в других условиях может быть ограничено и не рекомендуется. Возможны следующие последствия применения данного изделия в непроверенных условиях: нарушение нормальной работы других находящихся поблизости изделий или данного изделия с последующим выходом их из строя или потерей/повреждением данных. Примеры непроверенных условий применения и соответствующие рекомендации:

Промышленные условия (например, условия, где в основном используется трехфазный ток напряжением 380 В): опасность нарушения нормальной работы данного изделия в результате возможного воздействия сильных электромагнитных полей, особенно рядом с крупными машинами и силовыми установками.
■ Медицинские условия: корпорация Toshiba не проводила проверку данного изделия на соответствие Директиве о медицинских изделиях, поэтому данное изделие нельзя использовать в медицинских целях без соответствующей проверки. Использование в обычных офисных условиях, например, в больницах, не должно привести к возникновению проблем при отсутствии ограничений со стороны ответственной администрации.
Автотранспорт: рекомендации в отношении использования данного изделия (или категории изделий) смотрите в руководстве пользователя соответствующего транспортного средства.
Воздушный транспорт: соблюдайте указания летного персонала по ограничению использования изделия.

Другие условия, не связанные с электромагнитной совместимостью

Использование вне помещений: данное изделие относится к типовому бытовому/офисному оборудованию и как таковое не имеет специальной защиты от проникновения влаги, а также от сильных ударов.
Взрывоопасная атмосфера: использование данного изделия в таких особых условиях (Ex) не разрешено.

Изложенная далее информация актуальна только в странах-членах ЕС:

REACH – заявление о соответствии

Новый регламент Европейского Союза (ЕС) в области химии REACH («О регистрации, оценке, разрешении и ограничении химических веществ») вступил в силу 1 июня 2007 г.

Корпорация Toshiba будет выполнять все требования REACH и обязуется предоставлять потребителям своей продукции информацию об используемых в ней химических веществах в соответствии с регламентом REACH.

Информацию о присутствии в наших товарах веществ, включенных в список кандидатов в соответствии со статьей 59 (1) норматива EC № 1907/2006 (REACH), в концентрации свыше 0,1 % по весу смотрите на веб-сайте www.toshiba-europe.com/computers/info/reach.

Утилизация изделий

Приведенный здесь символ указывает на то, что с настоящим изделием нельзя обращаться как с бытовыми отходами. Обеспечение надлежащей утилизации настоящего изделия способствует предотвращению отрицательных последствий, которое неправильное удаление изделия в отходы может возыметь для окружающей среды и здоровья людей. За подробной информацией о порядке вторичной переработки настоящего изделия обращайтесь к местным властям, в муниципальную службу, ответственную за вывоз мусора, либо по месту приобретения настоящего изделия.

Уведомления

© 2011 г. TOSHIBA Europe GmbH. Все права защищены.

Корпорация TOSHIBA сохраняет за собой право производить технические изменения. Корпорация Toshiba не несет никакой ответственности ни за прямой, ни за косвенный ущерб, наступивший в результате погрешностей, упущений или несоответствий между данным продуктом и документацией.

Наименование и логотипы корпорации Toshiba являются ее зарегистрированными товарными знаками. Прочие товарные знаки, упомянутые или встречающиеся в настоящем документе, являются собственностью их законных владельцев. Возможность ошибок оговорена.
