Compacteo RO1736 - Пылесос ROWENTA - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Compacteo RO1736 ROWENTA

b- Детектор за наличие на торба

12. Защитна решетка на мотора

5. ПОЧИСТВАНЕ И ПОДДРЪЖКА

• Почистете торбата с чиста вода - фиг. 16e.

21. Насадка для паркету*

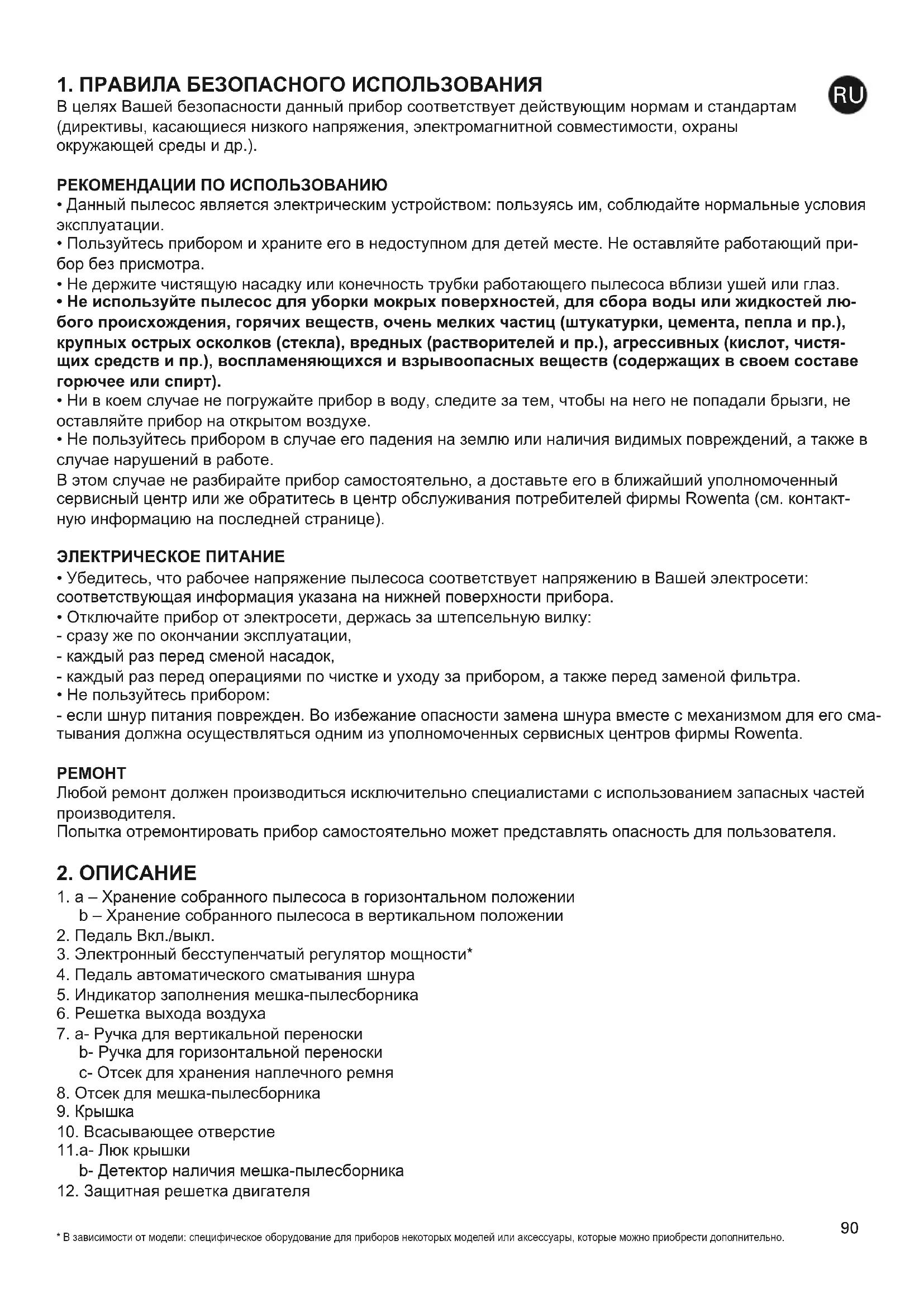

1. ПРАВИЛА БЕЗОПАСНОГО ИСПОЛЬЗОВАНИЯ

В целях Вашей безопасности данный прибор соответствует действующим нормам и стандартам (директивы, касающиеся низкого напряжения, электромагнитной совместимости, охраны окружающей среды и др.). РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ

• Данный пылесос является электрическим устройством: пользуясь им, соблюдайте нормальные условия эксплуатации.

• Пользуйтесь прибором и храните его в недоступном для детей месте. Не оставляйте работающий при- бор без присмотра.

• Не держите чистящую насадку или конечность трубки работающего пылесоса вблизи ушей или глаз.

• Не используйте пылесос для уборки мокрых поверхностей, для сбора воды или жидкостей лю- бого происхождения, горячих веществ, очень мелких частиц (штукатурки, цемента, пепла и пр.), крупных острых осколков (стекла), вредных (растворителей и пр.), агрессивных (кислот, чистя- щих средств и пр.), воспламеняющихся и взрывоопасных веществ (содержащих в своем составе горючее или спирт).

• Ни в коем случае не погружайте прибор в воду, следите за тем, чтобы на него не попадали брызги, не оставляйте прибор на открытом воздухе.

• Не пользуйтесь прибором в случае его падения на землю или наличия видимых повреждений, а также в случае нарушений в работе. В этом случае не разбирайте прибор самостоятельно, а доставьте его в ближайший уполномоченный сервисный центр или же обратитесь в центр обслуживания потребителей фирмы Rowenta (см. контакт- ную информацию на последней странице). ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ

• Убедитесь, что рабочее напряжение пылесоса соответствует напряжению в Вашей электросети: соответствующая информация указана на нижней поверхности прибора.

• Отключайте прибор от электросети, держась за штепсельную вилку: - сразу же по окончании эксплуатации, - каждый раз перед сменой насадок, - каждый раз перед операциями по чистке и уходу за прибором, а также перед заменой фильтра.

• Не пользуйтесь прибором: - если шнур питания поврежден. Во избежание опасности замена шнура вместе с механизмом для его сма- тывания должна осуществляться одним из уполномоченных сервисных центров фирмы Rowenta.

Любой ремонт должен производиться исключительно специалистами с использованием запасных частей производителя. Попытка отремонтировать прибор самостоятельно может представлять опасность для пользователя.

1. a – Хранение собранного пылесоса в горизонтальном положении

b – Хранение собранного пылесоса в вертикальном положении

2. Педаль Вкл./выкл.

3. Электронный бесступенчатый регулятор мощности*

4. Педаль автоматического сматывания шнура

5. Индикатор заполнения мешка-пылесборника

6. Решетка выхода воздуха

7. a- Ручка для вертикальной переноски

b- Ручка для горизонтальной переноски c- Отсек для хранения наплечного ремня

8. Отсек для мешка-пылесборника

10. Всасывающее отверстие

11.a- Люк крышки b- Детектор наличия мешка-пылесборника

12. Защитная решетка двигателя

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно. 902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page9091

13. Микрофильтр* (артикул ZR0039 01)

14.a- Кассета фильтра HEPA* (артикул ZR0041 01), предназначенная для бумажных мешков-пылесборников b- Кассета с фильтром HEPA* (артикул ZR0042 01), предназначенная для текстильных мешков-пылесборников* Ваш пылесос оснащен либо микрофильтром, либо кассетой с фильтром HEPA*.

15. Держатель для мешка Wonderbag Compact * (17c), бумажного мешка * (17a) или тканевого мешка * (17b)

16. Направляющие пазы держателя мешка-пылесборника

Стандартные аксессуары:

17. Мешки-пылесборники

a- Бумажный мешок-пылесборник* (артикул ZR0039 01/ZR0041 01) b- Текстильный мешок-пылесборник* c- Мешка Wonderbag Compact * (ref. WB305120 / WB305130 / WB305140)

18. Шланг с изогнутой рукояткой и механическим регулятором мощности всасывания

19. Телескопическая трубка*

21. Насадка для чистки паркета*

22. Универсальная насадка

23. Насадка для чистки мебели*

24. Комбинированная щелевая насадка со щеточкой*

26. Мини-турбощетка*

27. Ремень для переноски*

28. Колпачки для креплений наплечного ремня*

3. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

• Достаньте прибор из упаковки, сохраните гарантийный талон и внимательно прочтите инструкцию по эксплуатации перед тем, как впервые пользоваться прибором. СОВЕТЫ И ПРЕДОСТЕРЕЖЕНИЯ

• Перед каждым использованием полностью разматывайте шнур питания.

• Следите за тем, чтобы он не был защемлен и не попадал на режущие кромки.

• В случае использования электрического удлинителя убедитесь в том, что он находится в безупречном состоянии, а также проверьте, соответствуют ли его параметры мощности данного пылесоса.

• Ваш пылесос оборудован защитой, предохраняющей двигатель от перегрева. В некоторых случаях (при использовании изогнутого наконечника для очистки кресел, сидений …) включается предохранительная система, и прибор может издавать незначительный необычный шум.

• Не тяните за шнур питания для перемещения пылесоса, используйте для этого ручку для переноски.

• Не тяните за шнур питания, чтобы приподнять прибор.

• Не тяните за шнур питания, чтобы отключить пылесос от электросети.

• Ни в коем случае не используйте пылесос без установленного мешка-пылесборника и без системы фильтрации – микрофильтра* или кассеты с фильтром HEPA*.

• Убедитесь в том, что фильтр (13, 14a или 14b) установлен на место надлежащим образом.

• Используйте исключительно мешки-пылесборники и фильтры фирмы Rowenta.

• Используйте исключительно аксессуары фирмы Rowenta.

• В случае трудностей с приобретением аксессуаров и фильтров для данного пылесоса, обратитесь в центр обслуживания потребителей фирмы Rowenta (см. контактную информацию на по- следней странице).

• Всегда выключайте пылесос и отключайте его от электросети по окончании эксплуатации.

• Всегда выключайте пылесос и отключайте его от электросети перед операциями по чистке и уходу.

• Данный прибор не предусмотрен для эксплуатации лицами (в том числе детьми) с ограниченными фи- зическими способностями – сенсорными или умственными. Лица без соответствующих навыков или зна- ний могут пользоваться прибором только под наблюдением отвечающего за их безопасность лица, а также при условии предварительного предоставления им инструкции по использованию прибора. Не- обходимо следить за тем, чтобы с прибором не играли дети.

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно. 902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page9192

• Вставьте шланг (18) во всасывающее отверстие (10) до тех пор, пока не услышите «щелчок» - рис.1.

• Для того чтобы отсоединить шланг, нажмите на защелки на его наконечнике, и выньте шланг - рис.2.

• Если пылесос оснащен телескопической трубкой* (19), передвиньте кнопку регулировки вперед, выдвиньте трубку на необходимую длину и заблокируйте ее, отпустив кнопку - рис.3a. В противном слу- чае соедините между собой, слегка поворачивая, две трубки* (20) - рис.3b.

• Установите требуемую насадку на конец трубки: - Для чистки ковров и ковровых покрытий: используйте универсальную насадку (22) с убранной внутрь щеткой - рис.4. - Для чистки паркета и гладких полов: используйте универсальную насадку (22) с выдвинутой щеткой - рис.4 или установите непосредственно насадку для чистки паркета* (21). - Для уборки в углах, щелях или труднодоступных местах: используйте комбинированную щелевую насадку со щеточкой* (24) в положении плоской насадки. - Для чистки мебели: используйте щеточку комбинированной щелевой насадки* (24) или установите насадку для чистки мебели* (23).

• В комплект данного пылесоса входит переносной ремень* (27), что позволяет носить его на плече. - Для того чтобы высвободить ремень, снимите колпачки с обеих сторон ручки, повернув на 1/4 оборота в направлении, противоположном указанному стрелкой - рис.5a. - Чтобы вставить ремень на место, выполните действия в обратной последовательности: поставьте кол- пачки с обеих сторон ручки, повернув на 1/4 оборота в направлении по стрелке, до упора - рис.5b, затем сложите ремень в отсек для хранения (7b).

Необходимо соблюдать порядок установки ( ), указанный возле педали Вкл./выкл. (2). Перед сменой насадок обязательно остановите работу пылесоса и отключите его от электросети. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ И РАБОТА ПЫЛЕСОСА

• Размотайте полностью шнур питания, подключите пылесос к электросети - рис.6 и нажмите на педаль Вкл./выкл. (2) - рис. 7.

• Отрегулируйте мощность всасывания пыли: - с помощью электронного регулятора мощности* (3): поверните кнопку электронного бесступенчатого ре- гулятора*, для того чтобы выставить необходимую мощность всасывания пыли: ближе к положению «max» для чистки полов и ближе к положению «min» для чистки мебели и нежных тканей - рис. 8. - с помощью механического регулятора мощности на изогнутой рукоятке шланга: сдвиньте ползунковый регулятор, открыв доступ воздуха, и уменьшите мощность всасывания вручную, например, для чистки поверхностей, требующих бережного обращения, и т.д. - рис. 9. ХРАНЕНИЕ И ПЕРЕНОСКА ПЫЛЕСОСА

• После окончания использования выключите пылесос, нажав на педаль Вкл./выкл. (2) и отключите его от электросети - рис. 10. Смотайте шнур с помощью педали автоматического сматывания (4) - рис. 11.

• При хранении в вертикальном положении, установите универсальную насадку (22) в предназначенное для этого гнездо на нижней поверхности прибора (1b) - рис. 12.

• При хранении в горизонтальном положении, установите универсальную насадку (22) в предназначенное для этого гнездо на задней поверхности прибора (1a) - рис. 13.

• Для простоты переноски пылесоса используйте ручки (7a или 7b) или наплечный ремень* (27).

5. ЧИСТКА И УХОД ЗА ПЫЛЕСОСОМ

Внимание: обязательно остановите работу пылесоса и отключите его от сети перед осуществлением операций по чистке и уходу. ЗАМЕНА МЕШКА-ПЫЛЕСБОРНИКА

• Индикатор заполнения мешка-пылесборника (5) предупреждает Вас о том, что мешок заполнен или пе- реполнен. Если Вы замечаете снижение эффективности работы пылесоса, выставите максимальную

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно. 902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page9293 мощность всасывания и удерживайте насадку в приподнятом положении над полом. Если индикатор продолжает оставаться красным, замените мешок-пылесборник.

• Извлеките шланг (18) из всасывающего отверстия (10) - рис.2.

• Откройте крышку пылесоса (9) - рис.14. a) Если пылесос оснащен бумажным мешком * (17a) или мешком Wonderbag Compact* (17c) :

• Извлеките держатель для мешка (15) из отсека для мешка (8) - рис.15a, затем выньте бумажный мешок * (17a) или мешок Wonderbag Compact* (17c) из держателя, перемещая его по направляющим (16) - рис.15b.

• Выбросьте бумажный мешок * или мешок Wonderbag Compact* в мусорный ящик – рис.15c

• Установите в держателе новый бумажный мешок * или новый мешок Wonderbag Compact* - рис.15d. Поместите мешок внутрь отсека для мешка - рис.15e

• Прежде чем закрыть крышку, убедитесь, что мешок установлен правильно (9). b) Если пылесос оснащен текстильным мешком-пылесборником* :

• Извлеките держатель мешка-пылесборника (15) из отсека для мешка-пылесборника (8) - рис.16a, затем выньте текстильный мешок* (17b) из его держателя (15), следуя направляющим (16) - рис.16b.

• Откройте мешок-пылесборник с помощью застежки-молнии - рис. 16c, вытряхните его содержимое над ведром для мусора - рис. 16d.

• Промойте мешок-пылесборник в проточной воде - рис. 16e.

• Просушите его в течение, по меньшей мере, суток (устанавливайте мешок только после того, как он окончательно высохнет)- рис. 16f.

• Перед тем как установить мешок-пылесборник на место, убедитесь в том, что застежка-молния хорошо закрыта - рис.16g. ЗАМЕНА МИКРОФИЛЬТРА* (АРТИКУЛ: ZR0039 01) ИЛИ КАССЕТЫ ФИЛЬТРА HEPA* (АРТИКУЛ: ZR0041 01) Микрофильтр* (артикул: ZR0039 01)

Ваш пылесос оборудован бумажным пылесборником, замену микрофильтра ZR0039 01 следует произво- дить после каждых 6 замен пылесборника.

• Откройте крышку (9) пылесоса - рис. 14.

• Откройте защитную решетку двигателя (12) - рис. 17a.

• Извлеките микрофильтр* (13)-рис.17b.

• Выбросите микрофильтр* (13) в ведро для мусора - рис. 17c и вставьте новый микрофильтр (артикул ZR0039 01).

• Вставьте выступы в выемки - рис. 17d.

• Вставьте микрофильтр* до упора, сзади защитной решетки двигателя (12) - рис. 17e.

• Перед тем как закрыть крышку (9), убедитесь в том, что микрофильтр* (13) установлен надлежащим образом. КАССЕТА С ФИЛЬТРОМ HEPA* (АРТИКУЛ: ZR0041 01) Внимание: замену кассеты с фильтром HEPA* ZR0041 01 необходимо осуществлять каждые 6 месяцев (в зависимости от частоты использования пылесоса).

• Откройте крышку (9) пылесоса - рис. 14.

• Извлеките кассету с фильтром HEPA* (14a) - рис. 18a - 18b.

• Выбросите кассету в ведро для мусора - рис.18c.

• Вставьте выступы в выемки - рис. 18d.

• Вставьте до упора новую кассету с фильтром HEPA* (14a) (артикул ZR0041 01) в ее отсек - рис. 18e.

• Перед тем как закрыть крышку (9), убедитесь в том, что кассета с фильтром HEPA* (14a) установлена надлежащим образом. ЧИСТКА КАССЕТЫ С ФИЛЬТРОМ HEPA* (АРТИКУЛ: ZR0042 01) Внимание! Указанным способом можно чистить только кассету с фильтром HEPA* артикул: ZR0042 01.

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно. 902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page9394

• Откройте крышку (9) пылесоса - рис. 14.

• Извлеките кассету с фильтром HEPA* (14b) - рис. 19a - 19b.

• Стряхните кассету с фильтром HEPA* (14b), постукивая по ней, над ведром для мусора - рис. 19c.

• Промойте ее в проточной воде - рис. 19d и оставьте сушиться на протяжении, по меньшей мере, одних суток - рис. 19e.

• Прежде чем вставить кассету с фильтром HEPA* (14b) на место, убедитесь в том, что она совершенно сухая.

• Вставьте выступы в выемки - рис. 19f.

• Вставьте до упора кассету с фильтром HEPA* (14b) (артикул: ZR0042 01) в ее отсек - рис. 19g.

• Перед тем как закрыть крышку (9), убедитесь в том, что кассета с фильтром HEPA* (14b) установлена надлежащим образом. ЧИСТКА ПЫЛЕСОСА

• Протрите корпус пылесоса и насадки влажной мягкой тканью, затем просушите.

• Протрите крышку сухой тканью - рис. 20.

• Не используйте для чистки агрессивные или абразивные моющие средства.

6. УСТРАНЕНИЕ НЕПОЛАДОК

Внимание: в случае каких-либо нарушений в работе пылесоса, прежде чем осмотреть прибор, вы- ключите его, нажав на педаль Вкл./Выкл. ЕСЛИ ПЫЛЕСОС НЕ ВКЛЮЧАЕТСЯ

• Прибор не подключен к электросети: убедитесь в том, пылесос правильно подключен. ЕСЛИ ПЫЛЕСОС НЕ ВСАСЫВАЕТ ПЫЛЬ

• Засорилась насадка или шланг: удалите застрявший мусор из насадки или шланга.

• Плохо закрыта крышка: проверьте, правильно ли установлен мешок-пылесборник, и закройте крышку. ЕСЛИ СНИЗИЛАСЬ МОЩНОСТЬ ВСАСЫВАНИЯ ПЫЛИ, ПЫЛЕСОС ПРИ РАБОТЕ ИЗДАЕТ ШУМ ИЛИ СВИСТ

• Частично засорилась насадка или шланг: удалите застрявший мусор из насадки или шланга.

• Мешок-пылесборник заполнен или переполнен мелкой пылью: произведите замену бумажного мешка* (17a) или мешка Wonderbag Compact * (17c), либо очистите от пыли тканевый мешок * (17b).

• Индикатор заполнения мешка-пылесборника остается красным: переполнена система фильтрации. - Кассета HEPA*: замените кассету HEPA* (14a) (артикул ZR0041 01), вставив в отсек новую кассету, или помойте кассету с фильтром HEPA* (14b) (артикул ZR0042 01), соблюдая описанную процедуру. - Микрофильтр*: извлеките микрофильтр* и замените его на новый (артикул ZR0039 01).

• Электронный бесступенчатый регулятор мощности* выставлен в положение «min»: повысьте мощность всасывания с помощью электронного бесступенчатого регулятора мощности* (за исключением чистки нежных тканей).

• Механический регулятор мощности всасывания, расположенный на рукоятке, находится в открытом по- ложении: закройте механический регулятор мощности всасывания. ЕСЛИ ИНДИКАТОР ЗАПОЛНЕНИЯ МЕШКА-ПЫЛЕСБОРНИКА ОСТАЕТСЯ КРАСНЫМ

• Переполнен мешок-пылесборник: произведите замену бумажного мешка* (17a) или мешка Wonderbag Compact * (17c), либо очистите от пыли тканевый мешок * (17b). ЕСЛИ НЕ ЗАКРЫВАЕТСЯ КРЫШКА (cрабатывание индикатора 11b)

• Проверьте наличие мешка-пылесборника или правильность его установки. ЕСЛИ ЧИСТЯЩАЯ НАСАДКА ПЕРЕМЕЩАЕТСЯ С ТРУДОМ

• Установите в открытое положение ползунковый регулятор, расположенный на рукоятке, или уменьшите мощность всасывания. ЕСЛИ ШНУР НЕ СМАТЫВАЕТСЯ ПОЛНОСТЬЮ

• Сматывание шнура замедляется на входе в отсек для его хранения: размотайте шнур заново и нажмите на педаль сматывающего механизма.

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно. 902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page9495

• В зависимости от модели: специфическое оборудование для приборов некоторых моделей или аксессуары, которые можно приобрести дополнительно. ЕСЛИ ВАШ ПЫЛЕСОС ОТКЛЮЧАЕТСЯ ВО ВРЕМЯ РАБОТЫ

• Сработала предохранительная термическая система. Убедитесь в том, что трубка и шланг не засорены, а также в том, что пылесборник и фильтры не переполнены. Дайте прибору остыть в течение 30 минут, прежде чем включить пылесос снова. Если неполадки не устраняются, доставьте Ваш пылесос в ближайший уполномоченный сервисный центр фирмы Rowenta. Вы можете узнать адрес в списке уполномоченных сервисных центров фирмы Rowenta или обратиться в центр обслуживания потребителей фирмы Rowenta (см. контактную информа- цию на последней странице). УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

• Данный прибор предназначен исключительно для бытового использования в домашних условиях; использование прибора не по назначению или несоблюдение инструкций по эксплуатации освобождает производителя от любой ответственности и влечет за собой потерю права на гарантийное обслуживание.

• Перед тем, как пользоваться прибором, внимательно прочитайте инструкцию по эксплуатации: несо- блюдение перечисленных в ней правил освобождает фирму Rowenta от любой ответственности.

Согласно действующему законодательству, все приборы, вышедшие из употребления, должны быть при- ведены в состояние окончательной непригодности: отсоедините и обрежьте шнур питания, прежде чем выбросить устройство. Участвуйте в охране окружающей среды! Данный прибор содержит многочисленные комплектующие, изготовленные из ценных или повторно используемых материалов. По окончании срока службы прибора сдайте его в пункт приема для последующей переработки. АКСЕССУАРЫ* Насадка для чистки

Комбинированная щелевая насадка со

Для чистки мебели Для уборки в углах, щелях или труднодоступных местах Для чистки полов, требующих бережного обращения Для глубинной чистки мебель-

Для удаления застрявших ниток и шерсти домашних жи- вотных с ковров и ковровых

Установите насадку для чистки ме- бели на конец трубки. Установите комбинированную щеле- вую насадку со щеточкой на конец рукоятки шланга или трубки. Установите насадку для чистки пар- кета на конец трубки. Установите насадку мини-турбо- щетку на конец трубки. Установите насадку турбощетку на конец трубки. Уполномоченные сервисные центры фирмы Rowenta (см. приве- денный список с адресами). Уполномоченные сервисные центры фирмы Rowenta (см. приве- денный список с адресами). Уполномоченные сервисные центры фирмы Rowenta (см. приве- денный список с адресами). Уполномоченные сервисные центры фирмы Rowenta (см. приве- денный список с адресами). Уполномоченные сервисные центры фирмы Rowenta (см. приве- денный список с адресами).
