Тип продукта	Встраиваемая посудомоечная машина
Бренд	LG
Модель	D1462CF
Вместимость	14 комплектов
Размеры (В x Ш x Г)	85 x 60 x 55 см (приблизительно)
Вес	Около 45 кг (приблизительно)
Электропитание	230 В / 50 Гц
Мощность	1900 Вт
Потребление в режиме ожидания	0,49 Вт
Давление воды	50 ~ 800 кПа
Программы мойки	Double Jet, Auto, Eco, Деликатная, Быстрая
Специальные функции	Отложенный старт (1-19 ч), Полузагрузка, Блокировка от детей, УФ (стерилизация), SmartDiagnosis
Умягчитель воды	Да, с регенерирующей солью (регулируемый от H0 до H7)
Ополаскиватель	Да, дозируемый
Тип моющего средства	Специальное для посудомоечных машин (порошок, гель или таблетки)
Фильтры	Съемный фильтр ASM (рекомендуется регулярная очистка)
Разбрызгиватели	Верхний и нижний съемные
Безопасность	Блокировка от детей, автоматическое отключение при открытии дверцы
Установка	Встраиваемая, подключение к холодной или горячей воде (макс. 65°C)
Уровень шума	Не указан в инструкции

Часто задаваемые вопросы - D1462CF LG

Как установить посудомоечную машину LG D1462CF?

Подготовьте нишу для встраивания (минимальная высота 850 мм, стандартная ширина). Подсоедините шланг подачи воды (холодной или горячей, макс. 65°C) и сливной шланг. Подключите шнур питания к заземленной розетке. Отрегулируйте ножки для выравнивания. Точные размеры см. в руководстве.

Как выровнять посудомоечную машину?

Если дверца наклонена, открутите соответствующую переднюю ножку (левую, если наклон вправо, правую, если наклон влево), поворачивая против часовой стрелки, пока дверца не будет работать нормально без трения.

Что делать, если появляется код ошибки OE?

Код OE означает, что вода не сливается. Проверьте, не перекручен ли сливной шланг и не забит ли фильтр. Очистите фильтр при необходимости. Если проблема не исчезнет, обратитесь в сервисный центр.

Как загрузить посуду для оптимальной мойки?

Удалите остатки пищи. Разместите тарелки вертикально лицевой стороной к центру, стаканы и чашки вверх дном в верхней корзине, кастрюли и сковороды вверх дном в нижней корзине. Острые ножи - рукоятками вверх в корзине для столовых приборов. Не препятствуйте вращению разбрызгивателей.

Какое количество моющего средства использовать в зависимости от программы?

Смотрите таблицу: Double Jet: 5 г (предварительная мойка) + 30 г (основная); Auto: 10 г + 25 г; Eco: 35 г; Деликатная: 20 г; Быстрая: 10 г. Используйте специальное моющее средство для посудомоечных машин.

Как отрегулировать умягчитель воды?

Выключите прибор, одновременно нажмите кнопки Полузагрузка и Вкл/Выкл. На дисплее появится H (например, H4). Нажимайте Полузагрузка для изменения уровня (от H0 до H7) в зависимости от жесткости воды. Подтвердите кнопкой Отложенный старт. Смотрите таблицу жесткости в инструкции.

Как добавить регенерирующую соль?

Извлеките нижнюю корзину, открутите крышку резервуара для соли. При первом использовании залейте 1,5 кг соли и 1 литр воды. Используйте прилагаемую воронку. Плотно закройте крышку и запустите программу Быстрая, чтобы избежать коррозии.

Как активировать блокировку от детей?

Когда посудомоечная машина работает, одновременно нажмите кнопки Деликатная и Быстрая на несколько секунд. Загорится индикатор CL. Все кнопки, кроме Вкл/Выкл, блокируются. Для отключения повторите операцию.

Что означает код Cd на дисплее?

Cd означает Сушка+ (Сушка++): дополнительный цикл сушки 60 минут после завершения программы. Вы можете прервать его, открыв дверцу.

Как чистить фильтры посудомоечной машины?

Извлеките нижнюю корзину. Поверните фильтр-мешок против часовой стрелки, чтобы снять его. Извлеките верхний фильтр STS и внешний фильтр. Промойте их под проточной водой. Соберите в обратном порядке. Рекомендуется чистить фильтры после каждого использования.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ D1462CF LG

Avant de commencer l'installation, veuillez lire attentivement les instructions suivantes.

Cela simplifiera l'installation et garantira que le lave-vaisselle est installé de manière correcte et sûre. Conservez ces instructions à proximité du lave-vaisselle après l'installation si vous avez besoin de vous y reporter ultérieurement.

D1462**

MFL68741443

www. lg. com

Consignes de sécurité importantes

Consignes de sécurité importantes...3

Lire toutes les instructions avant

L'utilisation 4

Conservez ces instructions 5

Instructions d'installation

Préparation de la niche

d'encastrement 7

Cablage 7

Préparation du lave-vaisselle

Pour installation 8

Installe le lave-vaisselle dans

la niche 8

Installation du tuyau d'évacuation....9

Installation du tuyau d'arrivée d'eau....10

Dernière vérification et assemblage....10

Comment mettre le produit à

niveau 10

Avant la première utilisation

Vérification du niveau d'eau....15

Réglage du niveau du système

d'adoucissement de votre lave

vaisselle 15

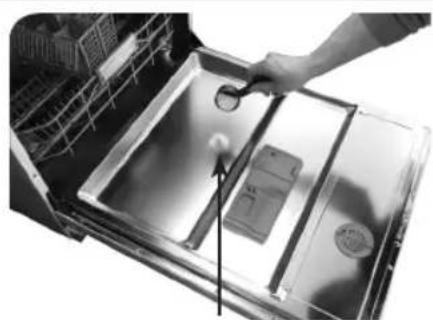

Chargement en sel 16

Réservoir de liquide de rinceage....16

Mode d'emploi

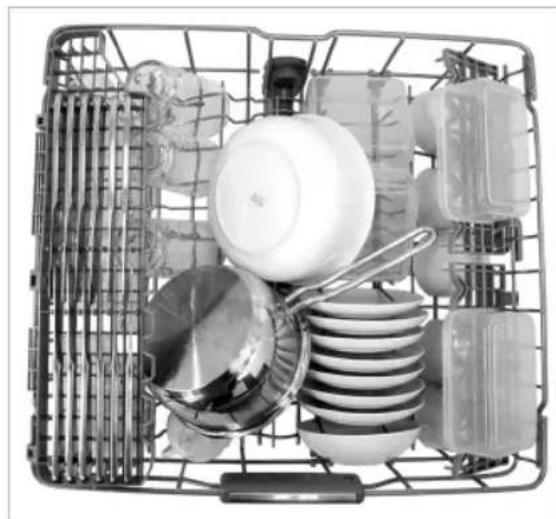

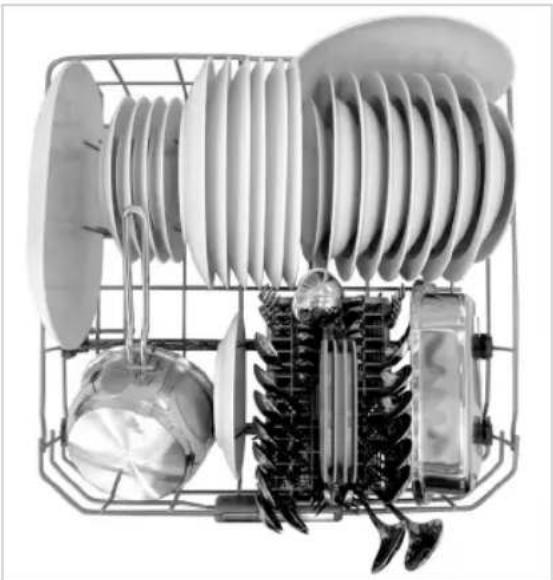

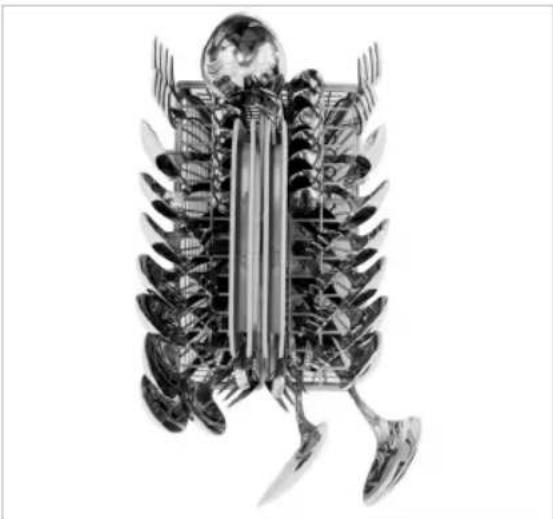

Charge quotidienne 18

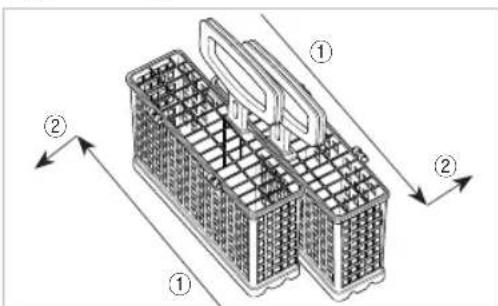

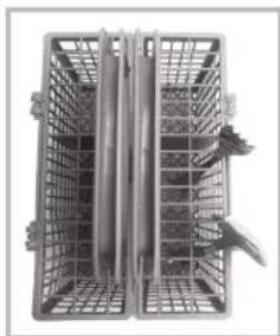

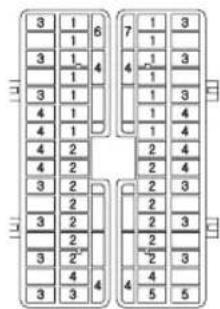

Panier à couverts 19

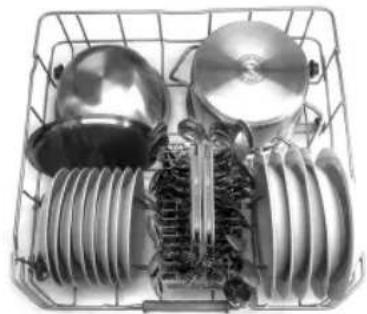

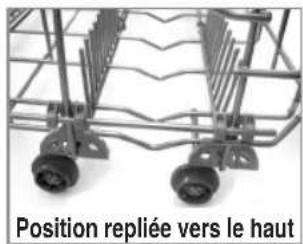

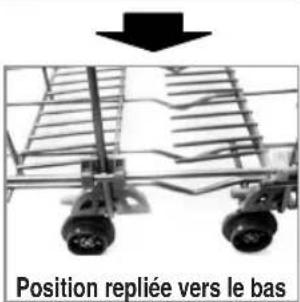

Panier inférieur 20

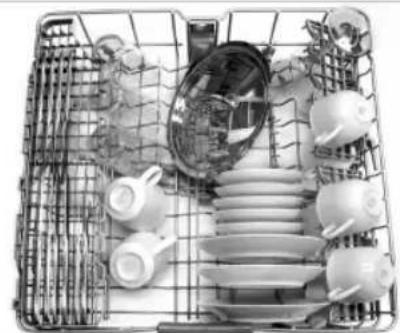

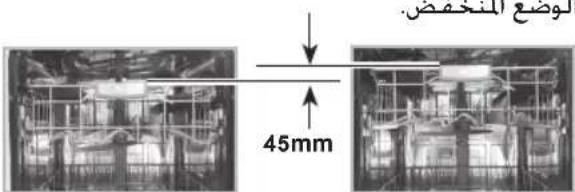

Panier supérieur 20

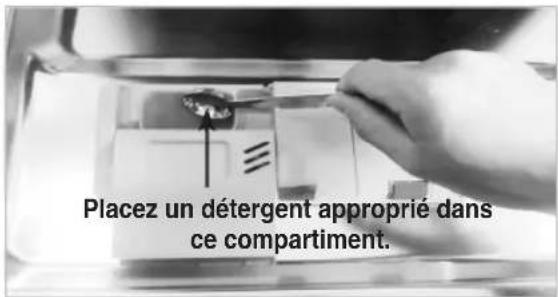

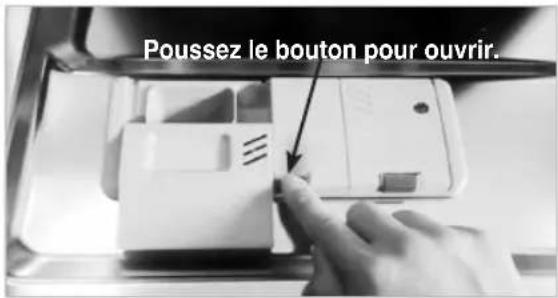

Ajout de détergent 21

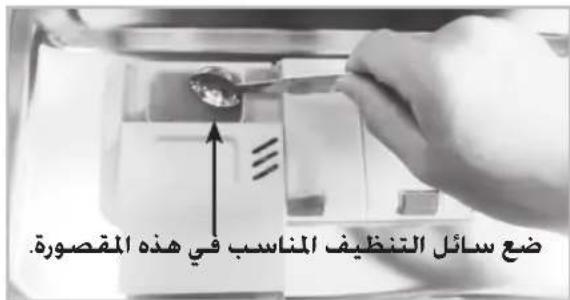

Ajout de liquide rinçage 23

Merci d'avoir acheté un lave-vaisselle LG.

Veuillez lire attentivement votre guide d'utilisateur. Il vous apporte des instructions pour une installation, une utilisation et un entretien en toute sécurité. Conservez-le pour vous y reporter ultérieurement.

Enregistrez le modèle et le numéro de série de votre lave-vaisselle.

N^ de série

N^ de série

Date d'achat

Sechage 24

GUIDE d'entretien par l'utilisateur

Stockage de l'appareil 27

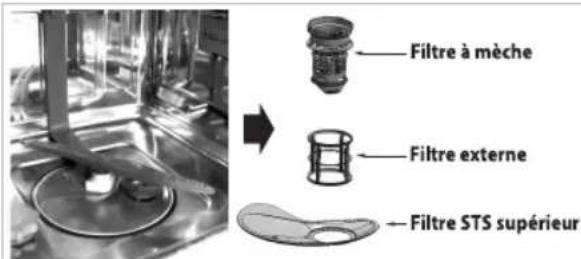

Filtres 27

Bras d'aspersion inférieur 27

Bras d'aspersion supérieur 27

Arrivée d'eau 27

GUIDE de dépannage

Avant d'appeler le service clients....28

Utilisation de SMARTDIAGNOSIST... 31

Avertissement

Pour toute sécurité, les instructions contenues dans ce manuel doivent être suivies afin de réduire le risque d'incendie, d'explosion et d'électrocution ou pour empêcher les dommages matériels, les blessures ou la mort.

Nous avons fourni de nombreuses consignes de sécurité importantes aussi bien dans ce manuel que sur votre appareil.

Lisez et respectez toujours l'ensemble des consignes de sécurité.

Ceci est le symbole de mise en garde.

Ce symbole attire votre attention sur des risques potentiels pouvant provoquer des blessures graves ou la mort.

Toutes les consignes de sécurité suivent le symbole de mise en garde ainsi que l'indication DANGER, AVERTISSEMENT ou ATTENTION.

Ces indications ont la signification suivante :

DANGER

Le non-respect immédiat de ces instructions provoquera des blessures graves ou la mort.

Le non-respect de ces instructions peut provoquer des blessures graves ou la mort.

Attention

Le non-respect de ces instructions peut provoquer des blessures légères ou endommager le produit. Toutes les consignes de sécurité vous indiqueront quel est le risque potentiel, comment minimiser le risque de blessures et les conséquences en cas de non-respect des instructions.

Attention

Les couteaux et autres ustensiles pointus doivent être chargés dans le panier à couverts avec la pointe vers le bas ou dans une position horizontale.

Cet appareil peut être utilisé par des enfants de 8 ans et plus, des personnes handicapées ou inexpérimentées à la seule condition qu'elles aient été instruites et formées pour une utilisation sûre tout en comprenant les risques encourus. Les enfants ne doivent pas jouer avec cet appareil. L'entretien et le nettoyage ne peuvent être faits par un enfant que sous le contrôle d'un adulte.

Avertissement

Afin d'éviter tout risque d'incendie, d'électrocution ou de dommages corporels lors de l'utilisation de l'appareil, respectez les précautions de base, notamment :

• Veuillez lire ce manuel avec attention avant d'utiliser ce lave-vaisselle pour la première fois.
• Ce manuel contient des remarques très importantes concernant l'installation, l'utilisation et l'entretien de votre lave-vaisselle.
• Le fabricant ne peut être tenu pour responsable de tout problème provoqué par l'ignorance des consignes de sécurité.
• Ce lave-vaisselle est conçu pour un usage domestique normal.
• N'utilisez pas ce lave-vaisselle pour un usage industriel ou commercial, ou dans tout autre but.
• Ne laissez pas des enfants ou des personnes invalides utiliser seules cet appareil.
• Vérifiez si le lave-vaisselle et son emballage n'ont pas été endommagés pendant le transport. N'utilisez pas l'appareil en cas de dommage apparent et contactez immédiatement votre revendeur.

Pendant l'installation

• Les branchements électriques doivent être effectués conformément aux informations mentionnées sur l'étiquette signalétique.
• La sécurité électrique est garantie uniquement lorsque le système de mise à la terre de votre domicile est conforme aux normes régionales afférentes. (N'utilisez pas de rallonge.)
• Cet appareil est conçu pour être raccordé à une arrivée d'eau froide.

Pendant l'utilisation

• Ne placez dans l'appareil que des ustensiles de cuisine lavables au lave-vaisselle.
• Cet appareil est destiné à être utilisé pour des applications domestiques et autres, telles que;
• Cuisines dans des magasins, bureaux et autres environnements de travail; -Fermes;
• Par des clients dans des hôtels, motels et autres environnements de type résidentiel;
• Environnements de type chambres d'hôtes.
• Ce produit n'est pas garanti s'il est utilisé à des fins commerciales.

Endroits publics tels que restaurants, pensions, centres de formation, résidences universitaires

Si le produit est installé en dehors de la zone de service normale, tous les coûts de transport générés par la réparation du produit ou le remplacement d'une pièce défectueuse seront à la charge du propriétaire.

• Si le cordon d'alimentation est endommagé, seuls le fabricant, un réparateur agréé ou une personne qualifiée sont habilités à le remplacer afin d'écarter tout danger.
• Cet appareil doit être mis en place de façon à ce que la prise reste accessible.
• Cet appareil doit être raccordé au circuit d'eau à l'aide de tuyaux neufs et fournis par le fabricant. Ne réutilisez jamais des tuyaux usagés.

(Veuillez éviter les ustensiles en métal plaqué qui ne résistent pas à la chaleur, etc.)

Avertissement

Afin d'éviter tout risque d'incendie, d'électrocution ou de dommages corporels lors de l'utilisation de l'appareil, respectez les précautions de base, notamment :

• N'utilisez aucune solvant dans votre lave-vaisselle. Ils peuvent être à l'origine d'explosions ou d'incendies.
• N'aspergez pas d'eau sur l'appareil. Cela peut provoquer la défaillance des pièces électriques, voir une électrocution.
• N'appuyez pas sur la porte et ne vous asseyez pas dessus lorsque celle-ci est ouverte. Cela peut entraîner la déformation ou la panne de votre lave-vaisselle.
• s adaptés à l'utilisation d'un lave-vaisselle.
• Cet apparéil est équipé d'un système de sécurité qui arrête automatiquement son fonctionnement en cas de défaillance électrique.
• Les détergents de lave-vaisselle sont très alcalins. Ils peuvent s'avérer extrêmement dangereux en cas d'ingestion. Évitez tout contact avec la peau et les yeux et assurez-vous que les enfants sont à l'écart du lave-vaisselle lorsque la porte est ouverte. Vérifiez que le compartiment de détergent est vide à la fin de chaque cycle de lavage.

Sécurité des enfants

• Les commandes peuvent être verrouillées à l'aide du mode Verrouillage infant afin d'empêcher les enfants d'arrêter le lave-vaisselle par erreur.
• Conservez le détergent et le liquide de rinçage hors de portée des enfants.
• N'autorisez pas les enfants à faire fonctionner le lave-vaisselle.
• Ne laissez jamais d'enfant sans surveillance à proximité de l'appareil et ne les laissez pas non plus jouer avec celui-ci.

Les piles et batteries, qu'elles soient installées ou raccordées, ne doivent pas être exposées à une chaleur excessive telle que les rayons directs du soleil ou toute autre source de chaleur.

Instructions de mise à TERRE

Cet appareil doit être relié à la terre. En cas de défaillance ou de panne, la mise à la terre diminue le risque d'électrocution en fournissant une trajectoire de moindre résistance au courant électrique. Cet appareil est équipé d'un cordon ainsi que d'une prise de mise à la terre. Cette prise doit être branchée à une prise adaptée installée et reliée à la terre conformément à l'ensemble des normes et réglementations en vigueur dans la région.

• Ne pas utiliser d'adaptateur. Cela risque d'endommager la fiche de mise à la terre.
• Si vous n'avez pas de prise conforme, contactez un électricien.

Avertissement

Un mauvais branchement du cordon de mise à la terre peut être à l'origine d’un risque d’électrocution. En cas de doute concernant la mise à la terre de l’article, vérifie auprès d’un électricien qualifié ou d’un agent de maintenance. Ne modifies pas la prise fournie avec l’article. Si elle n’est pas compatible avec votre prise murale, faites installer une prise appropriée par un électricien qualifié.

Concernant le cordon d'alimentation

Pour la plupart des appareils électroménagers, il est conseillé d'effectuer le branchement sur un circuit dédié, c'est-à-dire une prise unique qui alimente que l'appareil en question et sur laquelle aucune autre prise ni circuit de dérivation ne vient s'ajouter. Reportez-vous à la page des spécifications de ce manuel de l'utilisateur pour connaître les consignes appropriées. - Ne surchargez pas les prises murales. Cela présente un danger, au même titre que des prises murales ou des rallonges disjointes ou endommagées, des cordons d'alimentation effilochés ou une gaine d'isolation électrique défectueuse ou craquée. L'un ou l'autre de ces cas de figure pourrait être à l'origine d'une électrocution ou d'un incendie. - Contrôlez régulièrement le cordon électrique de votre appareil électroménager. Si il paraît endommagé ou déterioré, débranchez-le, cessez d'utiliser votre appareil et demandez à un réparateur/agréé de remplacer le cordon par un cordon strictement identique.

Les instructions doivent spécifier les éléments suivants:

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant de déficience physique, sensorielle ou mentale, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient accompagnées ou qu'elles aient reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Surveillez les enfants afin qu'ils ne jouent pas avec le lave-vaisselle.

Avertissement

• Tout travail électrique nécessaire à l'installation de cet appareil doit être effectué par un électricien qualifié ou par des personnes compétentes.
• Tout travail de plomberie nécessaire à l'installation de cet appareil doit être effectué par un plombier qualifié ou par des personnes compétentes.

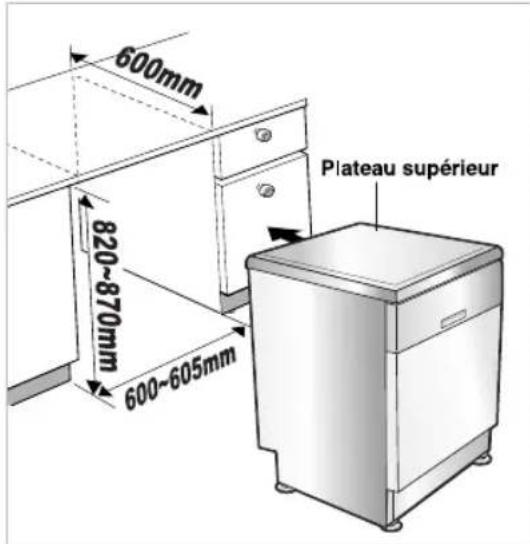

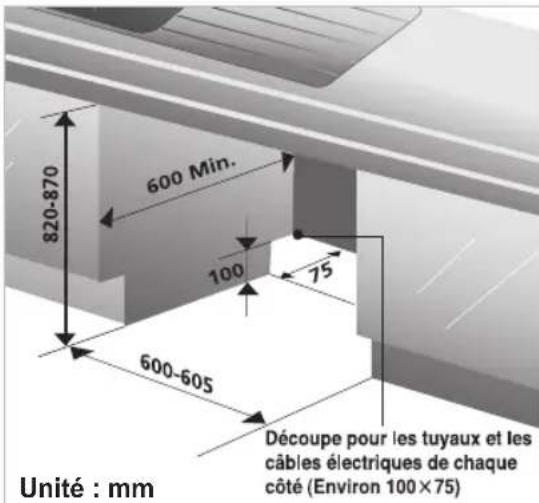

Préparation de la niche d'encastrement

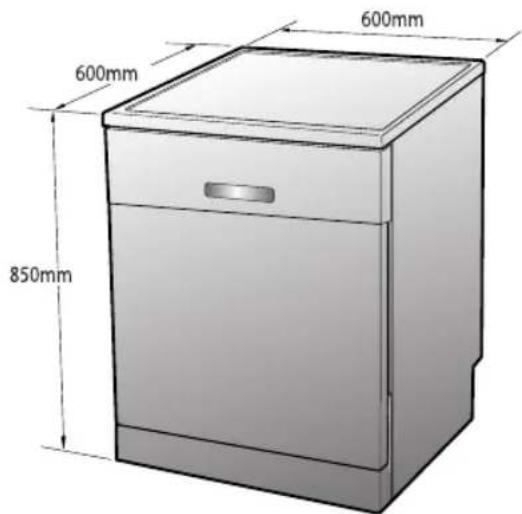

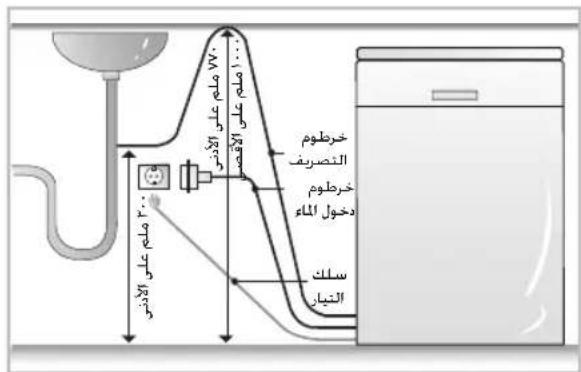

1. Ce lave-vaisselle est conçu pour s'encastrer dans une niche dont les cotes sont détaillées dans le schéma ci-dessous.
2. Placez le lave-vaisselle aussi proche que possible des raccordements d'arrivée et d'évacuation de l'eau.
3. Pour un écoulement convenable des eaux, la distance entre l'appareil et les points de raccordement ne doit pas dépasser 3 mètres.
4. Si le lave-vaisselle doit être installé dans un coin, un espace minimal de 5cm est nécessaire entre le lave-vaisselle et tout meuble ou mur adjacent.

Attention

Si un meuble ou un plan de travail en aggloméré est placé à côté ou au-dessus du lave-vaisselle, veillez à le rendre étanche à l'aide d'une peinture ou d'un enduit afin de prévenir tout gonflement du à la vapeur.

Attention

Pour la sécurité des personnes, enlevez le fusible de la maison ou débrayez le disjoncteur avant l'installation. N'utilisez pas de rallonge ni d'adaptateur de prise de courant avec cet appareil. Les branchements électriques et les branchements de mise à la terre doivent être conformes aux normes électriques nationales, régionales et/ou locales.

1. Cet appareil doit être alimenté de la tension et à la fréquence qui conviennent comme précisé dans le manuel, et raccordé à un circuit individuel correctement relié à la terre, protégé par un disjoncteur ou par un fusible de 15 ampères minimum.
2. Le câblage doit être constitué de deux câbles avec mise à la terre. La prise d'alimentation doit être accessible et située à côté de l'appareil à 1,20 mètres. En aucun cas, elle ne doit être placée derrière l'appareil. (Voir page 9 Schéma A)
3. La prise d'alimentation électrique doit être correctement reliée à la terre ; en cas de doute, faites-la vérifier par un electricien qualifié. Aucun autre appareil ne doit être branché à la même prise au moyen d'une multiprise ou de tout autre procédé.

Tension dangereuse

5036 Indique les risques resulting de tensions dangereuses.

Remarque : En cas d'utilisation d'un symbole d'avertissement, il est impératif de respecter les dispositions de la norme ISO 3864.

Préparation du lave-vaisselle pour l'installation

1. Positionnez le lave-vaisselle sur le dos.
2. Ajustez les pieds pour aligner la hauteur de l'appareil sur celle des meubles adjacents. Procédez comme expliqué par le schéma ci-dessous.

Installez le lave-vaisse dans la niche

1. Tous les ajustements de hauteur et d'équilibrage doivent être réalisés avant de positionner l'appareil à son emplacement final. Procédez à l'aide de la clé.
2. Glissez soigneusement le lave-vaisselle à l'intérieur de la niche. Assurez-vous que le tuyau d'évacuation situé à l'intérieur du meuble n'est ni entortillé ni étêt.

Attention

• Si la hauteur de la niche est inférieure à 850 mm, vous devez retirer le plateau supérieur en dévissant les deux écrous situés à l'arrière de l'appareil.

Installation du tuyau d'évacuation

1. Si l'extrémité du tuyau d'évacuation ne s'adapte pas au circuit d'évacuation, procurez-vous auprès d'un plombier un joint en caoutchouc résistant à la chaleur et au détergent.
2. Vous pouvez vous en procurer un auprès d'une quincaillerie ou d'un magasin de bricolage.
3. Les deux raccordements les plus fréquents sont présentés dans les schémas A et B.

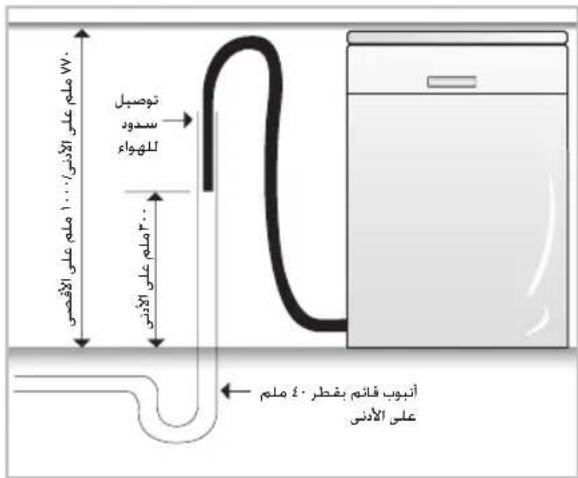

Si l'évacuation des eaux usées se fait par le biais d'une canalisation en S, veillez à ce que la partie courbée ne soit ni obstruée ni encrassée.

Respectez l'une des installations présentées ci-après afin de prévenir tout siphonage :

Lorsque le tuyau d'évacuation est raccordé à une canalisation en S ou au tout à l'égout, il doit être fixé sous le plan de travail pour suivre une trajectoire montante à la sortie de l'appareil puis descendante vers la canalisation.

Scheme A

Lorsque le tuyau d'évacuation d'eau est raccordé à une évacuation d'eau directe, il est essentiel que le raccordement ne laisse pas passer d'air. Consultez le schéma B

Schéma B: Raccordement au tout à l'égout

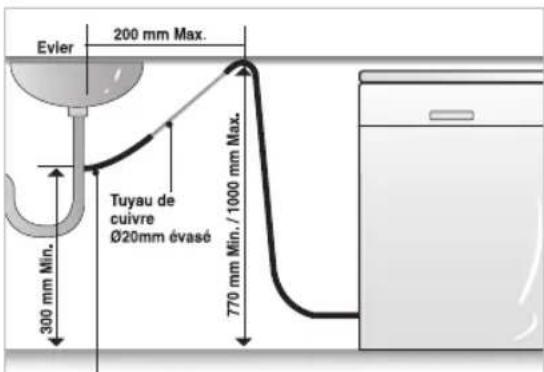

Étirement du tuyau d'évacuation

Etirez le tuyau d'évacuation selon la méthode représentée ci-dessous.

Utiliser des raccords appropriés en cas d'utilisation d'une rallonge entre le produit et le tuyau d'évacuation.

La rallonge doit posséder un diamètre compris entre 16 et 20 mm, et doit être capable de supporter une température de l'eau de 90°C.

Attention

Lorsque vous raccordez ou étirez le tuyau d'évacuation, assurez-vous que celui-ci n'est pas entortillé.

(Les courbures doivent avoir un rayon de 40 mm.)

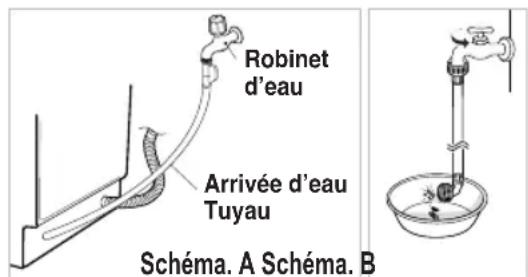

Installation du tuyau d'arrivée d'eau

Raccordez le tuyau d'arrivée d'eau au robinet. (Schéma. A) - Certains modèles se composent d'un tuyau et d'une vanne d'arrivée d'eau (Schéma. B). Après avoir raccordé le tuyau d'arrivée d'eau au robinet, ouvrez le robinet pour évacuer les substances étrangères (poussière, sable ou sciure) des conduites d'eau. Laissez l'eau s'écouler dans un seau et vérifiez sa température. Connectez le tuyau d'alimentation à la valve d'arrivée d'eau.

• Le lave-vaiselle peut être connecté à l'alimentation d'eau chaude ou d'eau froide. Toutefois, si l'eau chaude sortante de l'alimentation ne peut être maintenue en dessous de 65°C, le lave-vaiselle doit alors être connecté à l'alimentation d'eau froide.
• Lors de l'installation, vous pouvez entourer les connexions avec du ruban d'étanchéité en teflon afin d'éviter les fuites d'eau. Assurez-vous que le tuyau n'est ni entortillé, ni piégé.
• Il est recommandé d'utiliser un tuyau d'arrivée d'eau neuf, et non un tuyau usagé.

Dernière vérification et assemblage

1. Vissez solidement à la main le tuyau d'alimentation à l'arrivée d'eau. Branchez le cordon d'alimentation à une prise reliée à la terre et allumez l'appareil.
2. Après l'installation du produit, testez l'appareil à vide en utilisant le programme Rapide. Pendant ce cycle, assurez-vous de l'absence de fuites ainsi que du bon fonctionnement du lave-vaisselle. Lorsque vous faites fonctionner ce produit pour la première fois, il est possible qu'il fasse du bruit. Dans ce cas, éteignez-le puis remettez-le en marche.

Comment mettre le produit en niveau

Après avoir installé le produit, si vous sentez quelques vapeurs ou si vous constatez des frottements lors de l'ouverture et/ou de la fermeture de la porte, vous nevez mettre l'appareil à niveau.

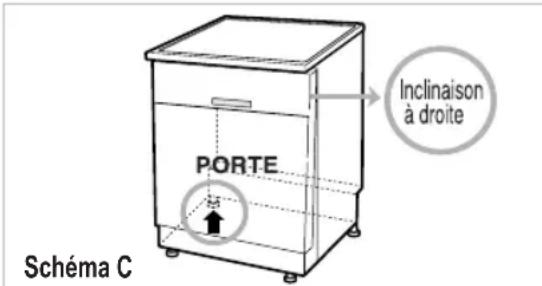

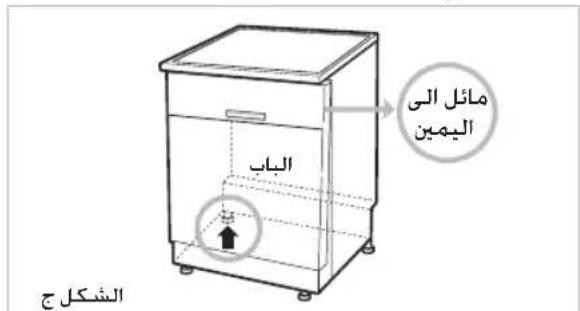

Cas 1. si la porte est inclinée à droite.

• Si la porte est inclinée à droite comme représenté sur le schéma C, suivre la procédure représentée ci-dessous jusqu'à ce que la porte fonctionne normalement.

1) Dévissez (dans le sens inverse de celui des aiguilles d'une montre) le pied arrêté gauche de l'appareil afin de le rehausser. 2) Vérifiez l'ouverture de la porte pour valider qu'il n'y a plus de vapeur et/ou de frottements. - Lorsque le produit est convenablement installé, il n'y a plus aucune inclinaison, vapeur ou friction.

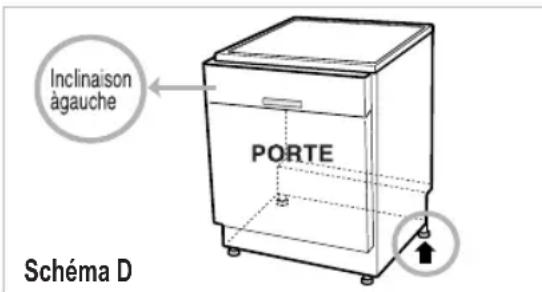

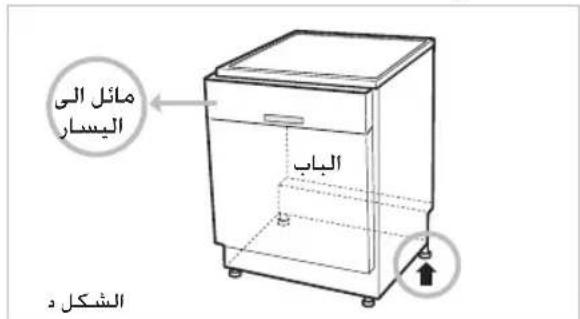

Cas 2. si la porte est inclinée à gauche.

• Si la porte est inclinée à gauche comme sur le schéma D, suivre la procédure représentée ci-dessus jusqu'à ce que la porte fonctionne normalement.

1) Dévissez (dans le sens inverse de celui des aiguilles d'une montre) le pied arrêté droit de l'appareil afin de le rehausser. 2) Vérifiez l'ouverture de la porte pour valider qu'il n'y a plus de vapeur et/ou de frottements. - Lorsque le produit est correctement installé, il n'y a plus aucune inclinaison, vapeur ou friction.

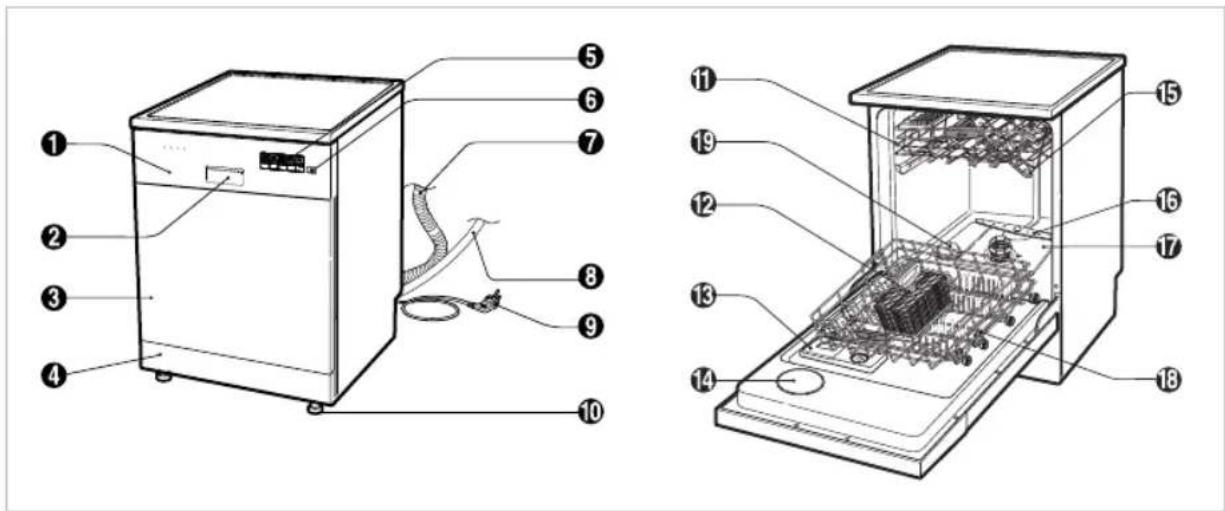

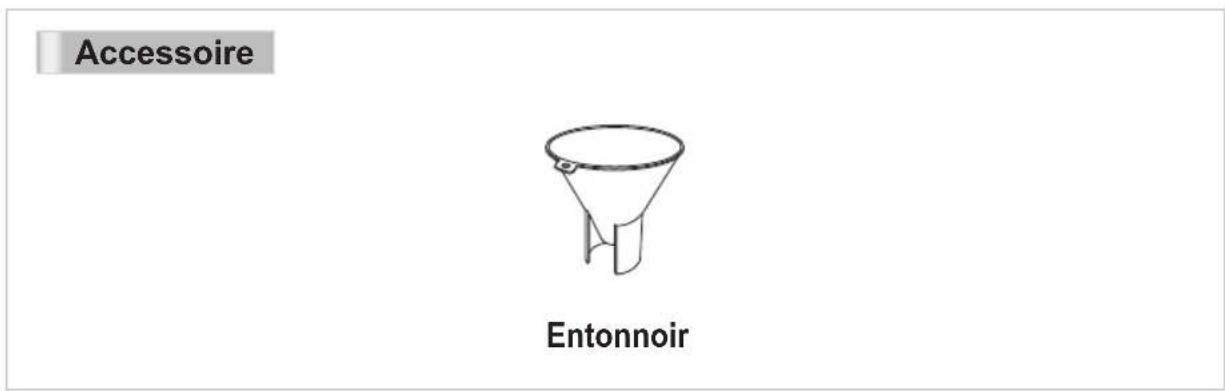

Nom des PIECES

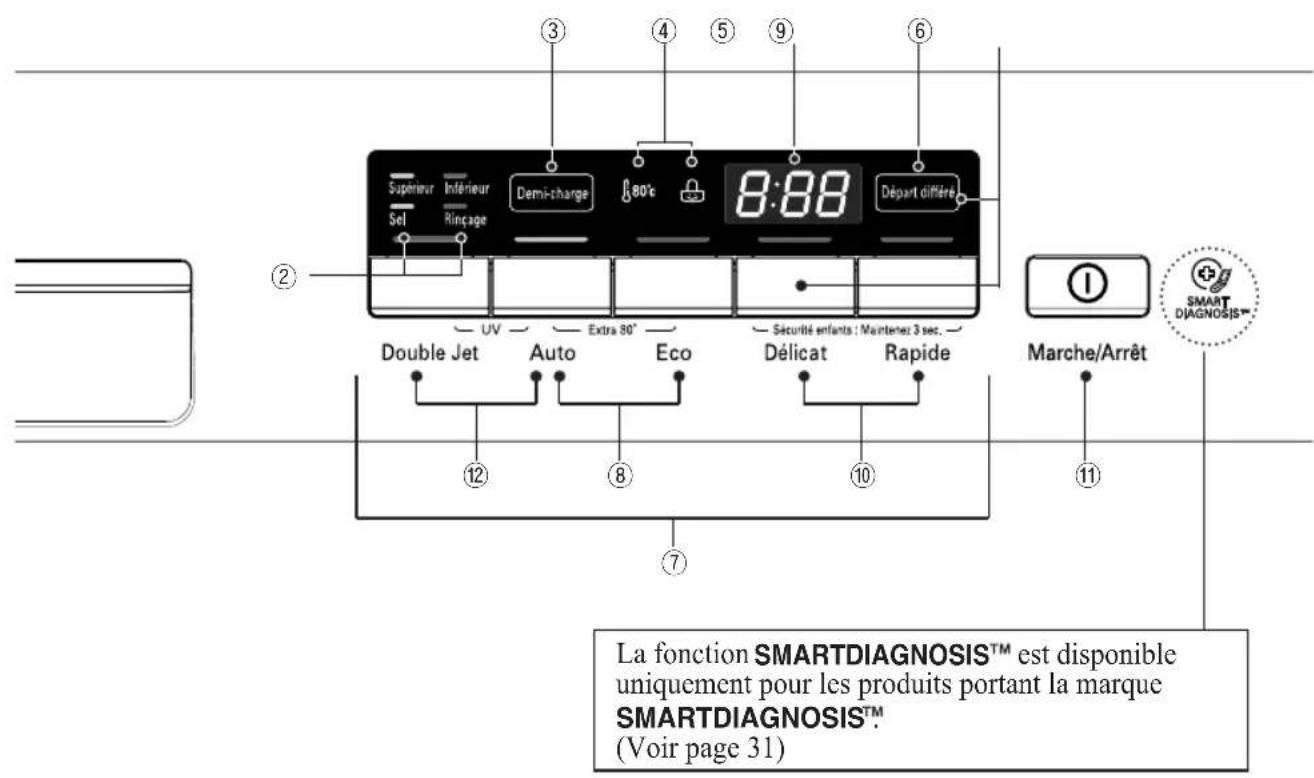

1. Panneau de commandes
2. Poignée de la porte
3. Porte
4. Plinthe
5. Écran d'affichage
6. Bouton Marche/Arrêt
7. Tuyau d'évacuation
8. Tuyau d'arrivée d'eau
9. Cordon d'alimentation
10. Pied adjustable
11. Panier supérieur
12. Panier à couverts
13. Bac à produits (déttergent et liquide de rinçage)
14. Couvercle du condenseur de vapeur (séchage actif)
15. Bras d'aspersion supérieur
16. Bras d'aspersion inférieur
17. Filtre ASM
18. Panier inférieur
19. Bouchon du réservoir de sel

L'apparence et les caractéristiques techniques peuvent varier sans avis préalable.

Panneau de commandes

MODÈLE: D1462**

① Indicateur de processus

• Indique la phase du programme en cours.
• Les témoins lumineux Lavage, Rincage et Séchage clignotent lors de chaque phase du processus de lavage. Le témoin lumineux Nettoyage s'allume 4 minutes après la fin du processus.

Indicateurs sel et liquide de rincage

• Sel : Rajoutez du sel spécialement adapté lorsque le témoin s'allume. Rincage : Rajoutez du liquide de rincage lorsque le témoin s'allume.

③ Demi-charge

• Afin d'économiser de l'énergie, utilisez la fonction Demi-charge (panier supérieur ou inférieur) pour les petites quantités de vaisselle.
• Sélectionnez le panier désiré par pression successive sur la touche Demi-charge.
• Si vous ne sélectionnez pas cette fonction, les bras supérieurs et inférieurs fonctionneront en alternance.

4 Indicateurs sécurité enfants et extra

• Le témoin s'allumera lorsque le réglage Extra est activé.
• Le témoin s'allumera lorsque le réglage Sécurité enfants est activé.

• Avant de démarrer, l'écran d'affichage indique la durée de fonctionnement du programme sélectionné.
• Après le démarrage, l'écran d'affichage indique le temps restant.
• En cas de problème, le lave-vaiselle affiche l'un des messages d'erreur suivants : (OE, IE, AE, FE, HE, LE, tE, nE) Si ces lettres d'erreur sont affichées, veuillez vous reporter au guide de dépannage à la page 29 et suivez ce guide.

6 Départ différé

• Si vous souhaitez retarder le démarrage du programme sélectionné, appuyez sur ce bouton.
• Chaque pression sur ce bouton retarde la fin du cycle d'1 heure.
• La fin du cycle peut être retardée de 1 à 19 heures.

• Appuyez sur le bouton du programme de lavage désiré.

Lorsque la fonction Haute temperature est sélectionnée, la temperature de séchage peut aller jusqu'à 80°C (Double Jet, Auto, Eco, Dolicat)

9 Signal sonore

Le lave-vaiselle doit être éteint. Le signal sonore peut être activé en appuyant simultanément sur les boutons Départ différé et Délicat pendant quelques secondes. Allumé/Eteint[On/OFF(FF)] s'affiche.

16 Sécurité enfants

• Fonction utilisée pour verrouiller et déverrouiller les boutons de commande afin d’empêcher les enfants de modifier les réglages.
• Pour activer ou désactiver la fonction Sécurité enfants, appuyez simultanément les boutons Délicat et Rapide pendant quelques secondes lorsque le lave-vaisseau est en marche. Toutes les commandes seront désactivées à l'exception des boutons Sécurité enfants et Marche/Arrêt.
• La mise hors tension du lave-vaiselle ne déverrouille pas la fonction Sécurité enfants. Vous nevez libérer le verrouillage infantile Sécurité enfants avant de pouvoir faire fonctionner le lave-vaiselle.

• Appuyez sur cette touche pour mettre l'appareil sous tension afin de l'utiliser.
• Pour des raisons de sécurité et d'économie d'énergie, l'appareil s'est arrêté automatiquement à la fin du cycle.
• En cas de surtension ou de perturbation de l'appareil, le courant peut être coupé automatiquement afin de préserver votre sécurité.

12 Uv

• Si vous souhaitez stériliser la vaisselle, appuyez sur le bouton Double Jet et Auto.
• Après le cycle de séchage, la stérilisation se fera par lampe UV.
• À ce moment-là, le code St est affiché sur l'écran.
• Si vous ouvrez la porte du lave-vaisselle, la lampe UV s'éteint.

Ne regardez pas la lampe directement à l'œil nu.

Réglage de la durée

Vous devez vérifier la durée de l'eau et régler le niveau du système d'adoucissement avant de faire fonctionner le lave-vaisselle.

Méthode 1

1) Renseignez-vous sur le niveau de dureté de l'eau dans votre région. (Votre société de distribution d'eau peut vous aider.) 2) Réglez le niveau du système d'adoucissement de votre lave-vaiselle en fonction du niveau de dureté de l'eau. Reportez-vous à l'étape 2.

Méthode 2

1) Vérifiez la durée de votre eau à l'aide de la bandelette réactive. 2) Procédure de test

① Immergez toutes les zones réactives de la bandelette pendant 1 seconde environ dans un bol rempli de votre eau du robinet (ne pas la passer sous l'eau courante!) . ② Secouez pour faire tomber l'excedent de liquide de la bandelette et patientez 1 minute. ③ Vérifiez la durée de l'eau selon le test effectué avec la bandelette d'essay (référez-vous à la bande) .

Niveau de dureté de l'eau

la valeur de la durée	Dégré de durée					Qualité de l'eau	Niveau du système d'adouci-ssement
	°d	°e	°f	mmol/l(Ca+Mg)	mg/lCa
0	<4	<5	<7	<0.7	<29	douce	H0
75	4-7	5-9	7-13	0.7-1.3	29-50		H1, H2
125	7-14	9-17.5	13-25	1.3-2.5	50-100		H3, H4
250	14-21	17.5-26	25-38	2.5-3.8	100-150		H5, H6
375	>21	>26	>38	>3.8	>150	très calcaire	H7

1^ = 14.25mg / lCaCO_3 1^ = 10mg / lCaCO_3 1^ = 10mg / lCaO (= 1,78^) (= 1,25^)

3) Réglez le niveau du système d'adoucissement de votre lave-vaiselle en fonction du niveau de dureté de l'eau. Reportez-vous à l'étape 2.

Étape 2. Réglement du niveau du système d'adoucissement de votre lave-vaisselle.

Dans le tableau ci-dessus, identifiez la fourchette correspondant à la valeur transmise par votre fournisseur d'eau (colonne °fH pour la France) et reportez-vous en bout de ligne pour connaître le réglage ajustat. Le lave-vaisselle estprogramme en usine pour un niveau de durée de H4. Le niveau de durée de l'eau qui a été programme dans la machine peut être vérifié et modifié par le biais du panneau de commande.

1. Le lave-vaisselle doit être éteint.
2. Appuyez simultanément sur les boutons Demi-charge et Marche/Arrêt et maintenez-les enfoncés.
3. Pour modifier le réglage : À chaque fois que vous appuyez sur le bouton Demi-charge, les figures changent une à une. L'affichage varie de H à H7.
4. Une fois le réglage de la durée correctement réglé, appuyez sur le bouton Départ différé. Le réglage de la durée est alors sauvegardé.

Étape 3. chargement en sel.

Ce modèle est équipé d'un dispositif permanent d'adoucir l'eau calcaire. Vous devez donc lire ces remarques afin d'utiliser comme il convient.

Afin d'obtenir de bons résultats de rinçage, le lave-vaisselle a besoin d'une eau douce, c'est-à-dire contenant peu voire pas de calcaire. Dans le cas contraire, l'eau laisse des traces sur la vaisselle et à l'intérieur des compartiments.

Si l'eau du robinet dépasse un certain niveau de dureté, elle doit être adoucie, c'est à dire décalcifiée, afin qu'elle puisse être utilisée dans le lave-vaisselle.

Il est donc obligatoire d'ajouter un sel spécial dit sel régénérant dans le compartiment prévu à cet effet. La quantité de sel nécessaire à chaque lavage pour un adoucissement efficace est déterminée par la dureté de l'eau du robinet.

Mettre du sel régénérant

Remplissez la réserve de sel régénérant avant de démarrer le programme de lavage. Une fois que vous avez ajouté le sel, lancez aussitôt le programme Rapide pour retirer le sel et l'eau salée de la cuve afin d'éviter la corrosion.

• Retirez le panier inférieur et dévissez le bouchon du compartiment à sel.
• Avant d'utiliser votre lave-vaisselle pour la première fois, versez 1.5kg de sel et 1 litre d'eau dans le réservoir.

Sinon le témoin du niveau de sel restera allumé en continu.

Utilisez l'entonnoir fourni pour un remplissage facile et propre. (Utilisez un sel régénérant spécifique concu pour les lave-vaisselle

• Après le remplissage, essuyez toute trace de sel ayant débordé afin de fermer le bouchon correctement.
• Vissez fermement le bouchon afin d’empêcher la détensturation de mousse savonneuse susceptible d’entraîner des problèmes d’adoucissement de l’eau.

Pour le remplir

Pour replir le bac de liquide de rinceage, appuyez sur le bouton d'ouverture. Remplissez le bac au maximum avec un liquide de rinceage de qualité, puis refermez le couvercle. Le liquide de rinceage est diffusé automatiquement au cours du dernier cycle de rinceage.

Le réglage du dosage convient à la plupart des installations. Si, après le lavage, vous remarquez des endroits flous, des traces ou des marques d'eau sur vos verres, il peut s'avérer nécessaire d'augmenter le dosage. À cette fin, retirez le bouchon, faites pivoter la flèche indicatrice vers un réglage plus important puis replacez le bouchon. Si les verres sont marqués ou s'il y a de la mousse au fond des verres ou au fond de la machine, sélectionnez un dosage plus faible.

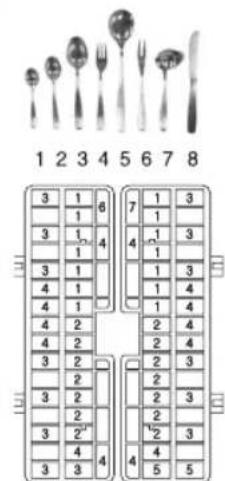

Informations pour le TEST énergétique(en50242)

Appareil chargé conformément aux caractéristiques techniques normales.

• Capacité : 14 couverts Programme standard : Éco
• Réglement du liquide de rincé: 5
• Produit de nettoyage: 35 g de détergent sur la contre-porte.
• Le panier supérieur à hauteur ajustable doit être en position haute.
• Il s'agit du programme le plus économique en termes de consommation d'eau et d'énergie combinée pour ce type de vaisselle.

Programme	Durée en minutes	Eau en litres	Énergie en kWh
Eco 225		10 0.92

2. Panier supérieur

a	Lait	b	Thé Vande	c
f	Épinard

1. Panier à couverts

3. Panier inférieur

c	Vande	d	Oeuf	e	Avoine
f	Épinard	g	Margarine

Charge quotidienne

1. Panier à couverts 2. Panier supérieur

1. Panier inférieur

Attention

• Ne pas utiliser d'ustensiles ou de plats possédant des manches en plastique.
• Lavage performant pour des traces de rouge à lèvres waterproof (sur les verres).

Mode d'emploi

Pour une performance de lavage optimale, il est important que le lave-vaisseau soit chargé correctement.

Avant de charger la vaisselle dans le lave-vaisselle

• Retirez les résidus d'aliments, notamment les denrées non solubles telles que les os, les noyaux, etc.
• Laissez tremper la vaisselle comportant des traces de gras avant de la charger dans le lave-vaisselle.

Lorsque vous chargez la vaisselle dans le lave-vaiselle

Chargez tous les objets avec la porte ouverte. (Assurez-vous que l'eau ne puisse pas accumuler dans les plats profonds.) - Les plats profonds doivent être placés selon un angle permettant un bon écoulement de l'eau et un séchage correct. Assurez-vous que les objets ne sont pas en contact les uns avec les autres.

Veillez à ne pas gêner la rotation des bras d'aspersion. La vaisselle en plastique ne seche pas aussi bien que celle en inox ou en porcelaine.

Articles non lavables en lave-vaisselle

L'association d'une eau à haute température et du détergent est susceptible d'endommager certains articles. C'est pourquoi nous vous recommandons de ne pas utiliser votre lave-vaisselle pour laver les articles ci-dessous :

Cuivre ou aluminium anodisé (teinté). Faience peinte à la main, argentée ou décorée de feuilles d'or. Ustensiles en bois ou à poignée en bois. Ustensiles oxydables ou ne résistant pas à la rouille. Articles en plastique non lavables en lave-vaisselle. Les articles et objets de valeur tels que les plats en argent ou ornés de dorures. Les articles fragiles tels que les verres en cristal.

1. Panier à couverts

Placez les fourchettes et les cuillères dans le panier à couverts avec le manche vers le bas.

Pour des ustensiles larges, tels que des fouets, ouvrez le couvercle en le faisant pivoter sur ses charnières.

Veillez à ne pas générer la rotation du bras d'aspersion.

La longueur des couverts doit être inférieure ou égale à 18 cm

Vous pouvez séparer le panier à couverts dans sa longueur, ce qui augmente les possibilités de chargement du panier inférieur.

Faites coulisser les deux paniers dans le sens opposé, puis séparez-les.

Pour éviter les blessures corporelles, placez les couteaux et autres ustensiles tranchants dans le panier à couverts. Si vous souhaitez les charger dans le panier à couverts, placez-les à l'envers.

2. Panier inférieur

Le panier inférieur est adapté pour les assiettes plates et creuses, les casseroles, les poêles ou encore les lèchefrites.

Les assiettes devraient être placées verticalement et face au centre du panier. Les poêlles, les casseroles et les grands pots peuvent être placés à l'envers.

Veillez à ce que rien n'entrave la rotation des bras de lavage.

3. Panier supérieur

Le panier supérieur convient au lavage des articles délicats tels que les petites assiettes, les longs couverts, les tasses, les verres et les articles en plastique pouvant être lavés en machine.

Les assiettes doivent être placées verticalement et face au centre du panier.

Les tasses, les verres et les bols doivent être placés à l'envers.

Veillez à ne pas gêner la rotation du bras d'aspersion situé sous le panier supérieur.

Le porte-couteaux permet de disposer des verres à pied long.

Vous pouvez rabattre les paniers à tasses pour disposer de la vaisselle haute.

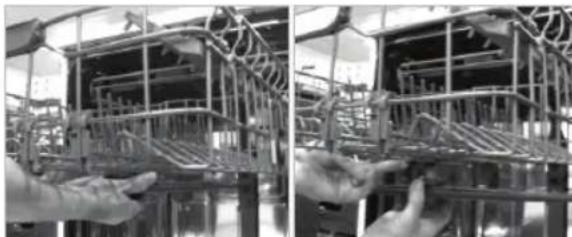

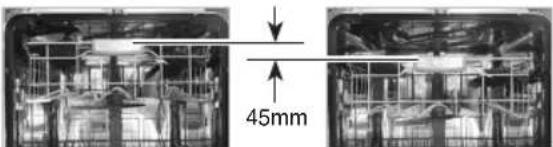

Réglage de la hauteur du panier supérieur

Vous pouvez régler la hauteur du panier supérieur lorsque vous chargez des verres à pied long ou de la vaisselle haute.

Position basse

Soulevez les leviers de chaque côté du panier.

Position haute

Soulevez le panier vers le haut.

Lorsque vous placez le panier supérieur en position basse, vous gagnez 45mm de hauteur supplémentaire.

Après réglage de la hauteur, vérifie que rien n'entrave la rotation des bras d'aspersion.

• Afin de prévenir dommages et blessures, assurez-vous que le panier supérieur est vide avant d'en ajuster la hauteur.

Lorsque le panier supérieur est en position basse, veillez à ce que les articles présents dans le panier inférieur n’entravent pas la rotation des bras d’aspersion.

Pour fermer l'appareil dans cette configuration, poussez le panier supérieur avant le panier inférieur. (Pour ouvrir, tirez d'abord le panier inférieur puis le panier supérieur).

4. Ajout de détergent

• Le détergent doit être placé à l'intérieur du compartiment prévu à cet effet avant le démarrage de chaque programme.
• Veuillez suivre les instructions du fabricant du détergent imprimées sur la boîte pour définir la dose qui convient.
• Si vous vaisselle est modérément sale, vous pouvez utiliser moins de détergent que la dose recommandée.
• Les compartiments supportent jusqu'à 50g y compris le compartiment de prélavage.
• La quantité de détergent dépend du programme. Consultez le tableau de référence.

PROGRAMME	QUANTITE DE DÉTERGENT
	Pré-lavage(dans la porte)	Lavage principal(Le réservoir)
Double Jet	5g	30g
Auto	10g	25g
Eco	-	35g
Délicat	-	20g
Rapide	-	10g

• Le détergent est diffusé automatiquement pendant le fonctionnement du lave-vaiselle.
• Le couvercle du compartiment reste ouvert après le fonctionnement du lave-vaisseau.

Renseignements relatifs au détergent

Utilisez uniquement le détergent conseillé pour les lave-vaisselles domestiques. (L'utilisation de liquide vaisselle ordinaire n'est pas recommandée car la mousse interfère avec le déroulement correct de l'opération) - Si vous utilisez des tablettes lave-vaisselle, le distributeur risque de ne pas s'ouvrir du fait de leur taille excessive. - Dans ce cas, placez la tablette directement dans le bac.

Mode d'emploi

Si vous utilisez des tablettes, placez-les sur la surface intérieure de la porte. L'utilisation de tablettes combinant detergent et produit d'aide au rinçage peut empêcher le distributeur de s'ouvrir pendant le cycle de lavage.

Avertissement

Le détergent utilisé est un détergent spécial lave-vaiselle et comme tous les produits chimiques domestiques il doit être considéré comme un poison et conservé hors de portée des enfants. - A la fin de chaque programme de lavage, le compartiment de détergent devrait être vérifié et nettoyé de tout résidu éventuel.

Utilisation de produits détergents combinés (ex. 3 en 1)

• Certains produits d'aide au rinçage fonctionnent moins bien selon des programmes spécifiques uniquement.

Vous obtiendrez des résultats de rinçage et de séchage optimaux en utilisant les produits d'aide au rinçage traditionnels.

L'utilisation de tablettes pour lave-vaisselle peut également empêcher l'ouverture du distributeur, et par conséquent empêcher la diffusion du détergent.

Ces produits de détergent combinés peuvent être placés sur le filtre avant le démarrage du cycle de lavage.

Veuillez contacter le fabricant du détergent en cas de faible performance de séchage ou si vous trouvez un film blanc sur la verrerie, en cas d'utilisation de produits détergents combinés.

Le voyant d'aide au rinçage doit être programmé sur minimum lors de l'utilisation de tablettes pour lave-vaisselle avec aide au rinçage intégrée.

Une aide au rinçage excessive peut provoquer la formation de mousse à la fin du cycle de lavage.

Nous ne sommes pas responsables des plaintes directement liées à l'utilisation de ces produits.

N'utilise pas de liquide d'aide au rincage si vous utilise des tablettes pour lave-vaisselle contenant un agent d'aide au rincage.

Pour ajouter du liquide de rinçage

En raison du réglage de l'adoucissant et du nombre de lavages, il peut être nécessaire d'ajuster le niveau du liquide de rincage environ une fois par mois. Le niveau du liquide de rincage peut être vérifié de deux façons.

• Par le témoin de remplissage situé sur le réservoir (lorsque la porte du lave-vaisselle est grandement ouverte). Le noir indique une quantité suffisante de liquide de rincage. Translucide indique qu'il est nécessaire d'ajouter du liquide de rincege.

-indicateur d'aide au rinçage

-Lever d'ajustement (rinçage)

• Par le biais du témoin lumineux situé sur le panneau de commandes lorsque le lave-vaisselle est en fonctionnement.

Quand le voyant est allumé, cela signifie qu’il est nécessaire d’ajouter du liquide de rinçage.

Renseignements relatifs au liquide de rincage

L'aide au rinçage est nécessaire pour retarder les taches présentes sur la vaisselle et pour améliorer la qualité du séchage. L'utilisation d'une quantité adaptée de détergent améliore la performance de lavage. Toutefois, une utilisation excessive peut provoquer un excès de mousse et d'éventuelles fuites d'eau.

Pour ajouter du sel régénérant

Lorsqu'il n'y a plus de sel, le témoin de replissage s'allume automatiquement pendant le fonctionnement. Il faut alors ajouter du sel dès la fin du cycle.

Cependant, il est recommandé de toujours effectuer le rechargement en sel (comme mentionné page précédente) juste avant le démarrage de l'utilisation suivante afin d'évacuer immédiatement tout excès de solution salée.

L'évolut s'allume quand il n'y a plus de sel. Il faut en ajouter dès que possible.

Remarque

• Après le rechargement en sel, la diode peut mettre du temps à s'éteindre. Lorsque la commande est réglée sur H il n'est pas nécessaire de recharger en sel car aucun sel ne sera utilisé pendant le fonctionnement du lave-vaisselle.

Si la commande est réglée entre H et H, il faut alors ajouter du sel dans le réservoir.

• Ne versez pas de détergent dans le compartiment à sel spécial. Cela détruirait le dispositif d'adoucissement de l'eau.

6. Séchage

Pour faciliter le séchage, nous conseillons que la porte reste entrouverte après le cycle. L'affichage indique Cd(Séchage+) pendant 60 minutes après la fin de la période du cycle. Le cycle peut être interrompu ou terminé en ouvrant la porte. L'utilisation de liquide d'aide au rinçage est recommandée pour des performances de séchage optimales. ■ Sélectionnez l'option Extra pour obtenir des performances de séchage supplémentaires.

2. Vérifiez le niveau de sel et de liquide de rinçage

Les témoins lumineux correspondants s'allument lorsqu'un rechargement s'avère nécessaire.

3. Ouvrez la porte et vérifiez les filtres

Assurez-vous qu'ils sont propres et correctement positionnés (Consultez les consignes d'entretien par l'utilisateur).

4. Chargez la vaisselle

Retirez tout résidu de nourriture.

Tirez le panier inférieur vers l'extérieur et disposez la vaisselle et les couverts à l'intérieur.

Tirez le panier supérieur et disposez les tasses, verres, etc. à l'intérieur.

Avertissement

Ne pas charger le panier supérieur lorsque le panier inférieur est plein et tiré.

Le non-respect de cet avertissement pourrait entraîner des blessures à cause du basculement du lave-vaisselle.

6. Mesurez la quantité de détergent

Ajoutez la quantité de détergent nécessaire à l'intérieur du réservoir. Refermez le couvercle du déverseur.

7. Réglage et démarrage du programme

Appuyez sur le bouton du programme pour sélectionner le programme.

L'appareil démarre après 10 secondes. Si nécessaire, sélectionnez les options correspondantes au programme désiré.

Le voyant du programme s'allume et les cycles du programme se succèdent.

Avant le démarrage, l'écran d'affichage indique la durée du programme sélectionné.

Après le démarrage, l'écran d'affichage montre le temps restant. Le temps indiqué sur l'écran d'affichage commencera à diminuer d'une minute à l'autre.

Si la porte est ouverte pendant le fonctionnement du programme, un dispositif de sécurité garantit l'arrêt de la machine.

Une fois la porte refermée, le programme redémarrera où il a été interrompu.

8. À la fin du programme de lavage

Une fois le programme terminé, le message End s'affiche sur l'écran numérique pendant quelques secondes.

Le lave-vaisselle s'éteint automatiquement pour des raisons de sécurité et d'économie d'énergie.

Si vous sélectionnez la fonction UV, le lave-vaisselle s'arrête automatiquement après la stérilisation.

Attention

• Videz d'abord le panier inférieur puis le panier supérieur; cela évitera à l'eau résiduelle éventuelle de s'écouler du panier supérieur sur la vaisselle située dans le panier inférieur.

Avertissement

• Il est généralement déconseilé d'ouvrir la porte lorsque l'appareil fonctionne.
• Si la porte est néanmoins ouverte, un dispositif de sécurité fait en sorte que l'appareil s'arrête.
• Faites attention en cas d'ouverture de la porte au cours de la phase à haute température ou immédiatement après la fin d'un programme, de la vapeur pourrait s'échapper de l'appareil.

Attention

• La porte ne doit pas rester en position ouverte, sinon elle risque de provoquer des chutes.

La pression, la tension et le temps de fonctionnement peuvent varier en fonction de la température de l'eau. Le temps de fonctionnement ne comprend pas le processus Séchage ^+ (60 minutes). Selon modèle.

Programme	LAVAGE		RINÇAGE			SÉCHAGE	SÉCHAGE+
	Pré-lavage	Lavage principal	Rinçage 1	Rinçage 1	Chau ffage
Double Jet	45°C	60°C			70°C
Auto	La séquence des programmes est optimisée et adaptée conformément à la salissure de la vaiselle.
Eco		45°C			51°C
Délicat		50°C			70°C
Rapide		60°C			65°C

Double jet

Ce cycle permet de laver la vaisse contenue dans les paniers supérieur et inférieur à différentes intensités d'aspersion.

Par défaut, la vaisselle du panier inférieur est lavée avec un jet intensif pour les articles difficiles à nettoyer, tandis que la vaisselle du panier supérieur est lavée avec un jet normal pour les articles plus délicats. Le programme Double Jet vous permet d'obtenir ainsi des performances de nettoyage optimales pour les charges mixtes, notamment la porcelaine et les verres à pied long.

Automatique

Pendant le programme Auto, un capteur électronique mesure l'opacité de l'eau et détermine le degré de salissure de la vaisselle.

Le programme ajuste alors automatiquement les temps de lavage et la température de l'eau.

Ce programme permet donc d'optimiser les consommations d'eau et d'énergie.

Le "F" sur l'afficheur signifie que le capteur est en train de mesurer le degré de salissure de l'eau à l'intérieur du lave-vaisselle.

Éco

Ce programme optimise les consommations d'eau et d'énergie pour de bonnes performances de lavage sur une vaisselle modérément sale.

Délicat

Ce cycle est parfait pour un lavage efficace des objets fragiles tels que la porcelaine et les verres à pied.

Rapide

Ce programme permet le lavage rapide de vaisseaux et de couteaux peu sales ou qui viennent d'être utilisés.

Ce programme de 30 minutes fait intervenir une phase de lavage, mais pas de phase de séchage.

Redémarrage automatique

Si la machine s'arrête à cause d'une défaillance électrique, le cycle reprendra automatiquement là où il s'était arrêté.

GUIDE d'entretien par l'utilisateur

Afin de prévenir les problèmes et le mauvais fonctionnement de l'appareil, il est important de vérifier et d'examiner régulièrement les filtres et les bras d'aspersion.

Stockage de l'appareil

• En cas de non-utilisation prolongée du lave-vaisselle, exécutez un cycle Délicat sans détergent. À la fin du cycle, nettoyez l'appareil conformément aux instructions d'entretien du présent manuel. Assurez-vous qu'il ne reste aucun résidu alimentaire en fond de cuve et fermez la porte.

Filtres

• Retirez d'abord le panier inférieur.
• Tournez le filtre à mèche dans le sens inverse de celui des aiguilles d'une montre afin de le retirer.
• Retirez le filtre à mèche, le filtre STS supérieur et le filtre externe.
• Il est recommandé de nettoyer les filtres au moins une fois par an puis dans l'un des cycles Délicat sans détergent.
• Remettez-les en place dans l'ordre inverse.

Remarque

• Nettoyez le filtre après chaque utilisation pour obtenir un résultat de lavage optimal.
• Avant d'utiliser votre lave-vaiselle, vérifiez que le filtre est correctement assemblé. Si ce ne l'était pas, le résultat de lavage ne serait pas satisfaisant.

Bras d'aspersion inférieur

• Vérifiez que les orifices des jets d'eau ne sont pas obstrués par des résidues de nourriture. Lorsque cela s'avère nécessaire, retirez le bras en le tirant vers le haut.
• Nettoyez le bras d'aspersion et remettez-le en place en le poussant vers le bas.

Bras d'aspersion supérieur

Tirez le panier supérieur en avant. - Vérifiez que les orifices des jets d'eau ne sont pas bloqués par des résidus de nourriture. Lorsqu'un nettoyage s'avère nécessaire, retirez le bras en dévissant l'écrou. - Nettoyez le bras d'aspersion et remettez-le en place en suivant l'ordre inverse.

Arrivée d'eau

• Un filtre est inclus dans la connexion de la valve sur le tuyau d'arrivée d'eau. Si le flux d'eau est insuffisant à l'intérieur du lave-vaisselle, vérifie que le filtre ne soit pas obstrué. Nettoyage du filtre
• Déconnectez le lave-vaisselle de l'alimentation principale. Éteignez la prise de courant principale et retirez la prise.
• Fermez le robinet.
• Dévissez le tuyau d'arrivée.
• Retirez le filtre de la connexion. - Nettoyez le filtre du tuyau d'alimentation sous l'eau courante. - Replacez le filtre en vous assurant qu'il soit correctement positionné.
• Reconnectez le tuyau d'arrivée au robinet.
• Ouvrez le robinet.
• En cas de fuite, le tuyau d'arrivée n'est pas correctement positionné ou a été visé à un angle. Dévissez et reconnectez correctement la valve d'arrivée d'eau.
• Reconnectez l'alimentation électrique.

GUIDE de dépannage

• En cas de problème avec votre appareil, contactez un réparateur/agréé.
• Avant de contacter un réparateur, vérifie les recommandations ci-dessous afin de voir si vous êtes en mesure de résoudre seul ce problème.

Avant d'appeler le service clients

Problème SolutionCauses possibles
Les témoins ne s allument pas lorsque l'appareil est en marche.	• La prise est mal branchée. • Le fusible est grillé ou le disjoncteur s'est déclenché. • L'électricité de la maison a été coupée.
Le contrôle des touches est désactifé à l'exception du bouton Marche / Arrêt.	• La fonction sécurité enfants est activée.
L'appareil ne démarre pas.	• La porte n'est pas complètement fermée. • Le bouton "Marche" n'est pas enforcé.
Les bras d'aspersion ne pivotent que par à-coups.	• Le montant du bras d'aspersion est bloqué par des résidues de nourriture. (Nettoyez les trous du bras d'aspersion).
Un dépôt blanc demeure dans le lave-vaisselle après le lavage.	• Les niveaux de détergent ou de liquide de rincege sont mauvais. • Il n'y a plus de sel dans le compartment de sel. • Le bouchon du compartment de sel est mal visse.
Il reste des traces sur les verres.	• Il n'y a pas assez de liquide de rincege.
Les résultats du séchage ne sont pas satisfaisants.	• Il n'y a pas assez de liquide de rincege.
Les résultats du lavage ne sont pas satisfaisants.	• La quantité de détergent est incorrecte. • Les ustensiles sont mal disposés ou les paniers sont surcharges. • Les filtres sont encrassés. • Les orifices du jet d'eau du bras d'aspersion sont bouchés. • La rotation des bras d'aspersion est bloquée par des ustensiles. • Le mauvais programme a été sélectionné.

GUIDE de dépannage

Avant d'appeler le service clients

Problème SolutionCauses possibles
L'eau n'est pas pompée puis évacuée. (L'écran affiche le code OE.)	• Le tuyau d'évacuation est entortillé. • Le filtré est encrassé. (Nettoyez le filtré) • Défaillance du moteur. (moteur principal ou de celui de la pompe de vidange).
L'écran affiche le code IE.	• L'eau n'arrive pas. (Le robinet est fermé) • La vanne d'arrivée d'eau est bloquée par le dispositif de sécurité afin d'éviter les fuites.
L'écran affiche le code AE. (La pompe de vidange a automatiquement fonctionné.)	• Fuite d'eau au niveau des raccordements des tuyaux.
L'écran affiche le code FE. (La pompe de vidange a automatiquement fonctionné.)	• Une quantité d'eau anormalement élevée dans l'appareil. • L'électrovanne est en difficulté.
L'écran affiche le code HE.	• Le circuit de chauffage fonctionné mal.
L'écran affiche le code tE.	• Thermistance défaillante ou température anormalement élevé de l'eau d'alimentation.
L'écran affiche le code LE.	• Défaillance du moteur.
L'écran affiche le code nE.	• Défaillance du Vario moteur.

GUIDE de dépannage

• Il ne s'agit pas de codes d'erreur indiquant un dysfonctionnement.

Avant d'appeler le service clients

Code	Description
L afficheur indique le code PF.	Ce code indique qu'il y a eu une coupure de courant. Cette fonction protège le lave-vaisselle en cas de panne de courant ou si l'alimentation du lave-vaisselle est interrompue. Lorsque l'alimentation revient et que vous appuyez sur une touche, ce code est affchéé pendant 3 secondes, puis disparait.
L afficheur indique le code Cd.	Cd signifie Séchage++. Il s'agit d'un cycle de séchage supplémentaire pour optimiser les performances de séchage. Ce cycle fonctionnependant 60 minutes supplémentaires après la fin du programme. Il peut être interrompu à tout moment en ouvrant la porte.
L afficheur indique le code CL.	CL signifie Sécurité enfants. Cette fonction sert à verrouiller et déverrouiller les boutons de commande afin d'empêcher les enfants de modifier les réglages. Elle ne peut être activée que pendant le cycle de lavage.
L afficheur indique le code F.	Le code F signifie que le capteur est en train de mesurer la clarté de l'eau.Après 5 minutes de fonctionnement du capteur (hormis évacuation et replissage), l'afficheur indiquera le temps deTraitement.
L afficheur indique un chiffre entre 1 et 19.	Il ne s'agit pas d'un code d'erreur, mais du réglage pour le départ différé.Pour annuler cette fonction, éteignez le lave-vaisselle.Pour changer de programme et d'options, ouvrez la porte et sélectionnez un autre programme et une autre option. Le décompte se poursuivra une fois la porte reférémée.
Alarme sonore.	Afin de prévenir tout risque de brûlure, une alarme sonore se déclenché à l ouverture de la porte si la température demeure elevée dans la cuve.
Odeur	Lorsque le délié entre deux cycles est supérieur à un jour, lancez un programme rapide afin de prévenir la formation de mauvaises odeurs, créés par de la vaisselle sale entroposée dans l apparéil.Si toutes l'odeur persistait après le lavage, rincez la cuve au vinaigre. Pour ce faire, versez 500 ml de vinaigre blanc dans un verre doseur préalablement placé dans le panier inférieur puis lancer un programme « Auto». Nous vous recommandons de vous reporter aux instructions d'entretien du présence manuel.

Remarque

La fonction SMARTDIAGNOSIST est disponible uniquement pour les produits portant la marque SMARTDIAGNOSIST

En cas de téléphone mobile avec option statique, la fonction Smart diagnosis risque de ne pas fonctionner.

Utilisation de smartdiagnosistm

• N'utilisez cette fonction que lorsque vous en recevez l'instruction par le centre d'appel. Lessons de transmission similaires à un télécopieur n'ont aucune signification excepté pour le centre d'appel.
• La fonction SMARTDIAGNOSIST ne peut pas etre activee si le lave-vaiselle ne se met pas en marche.

Dans ce cas, le dépannage doit être réalisé sans la fonction SMARTDIAGNOSIS™.

Si vous rencontrez des problèmes avec votre lave-vaisselle, contactez le centre d'information pour la clientèle.

Suivez les instructions de l'agent du centre d'appel et suivez la procédure ci-après si nécessaire :

1. Appuyez sur le bouton Marche/Arrêt pour allumer le lave-vaisselle. N'appuyez sur aucun autre bouton.
2. Si vous en recevez l'instruction du centre d'appel, placez le micro de votre téléphone tout près du bouton Marche/Arrêt. (10 mm Max.)

1. enant l'embouchure du microphone près de l'icône ou près de la Marche/Arrêt.
2. Laissez le téléphone dans cette position jusqu'à ce que la transmission de la tonalité soit terminée. Cela prend environ 6 secondes et le compte à rebours est affiché à l'écran.

Pour des résultats optimaux, ne déplacez pas le téléphone pendant que les tonalités sont en cours de transmission. Si l'agent du centre d'appel ne parvient pas à obtenir un enregistrement précis des données, il se peut qu'il vous demande de réessayer.

1. Lorsque le temps est écoulé et qu'il n'y a plus de signal sonore, la machine affiche END(FIN) et s'arrête automatiquement après quelques secondes. Reprenez votre conversation avec l'agent du centre d'appel qui devra alors être en mesure de vous aider grâce aux informations transmises pour analyse lors de l'appel au centre d'informations pour la clientèle.
2. èce où se trouve la machine, entre autres. Par conséquent, LG ne peut pas garantir que la fonction SmartDiagnosis effectue de manière efficace le diagnostic d'un problème donné.

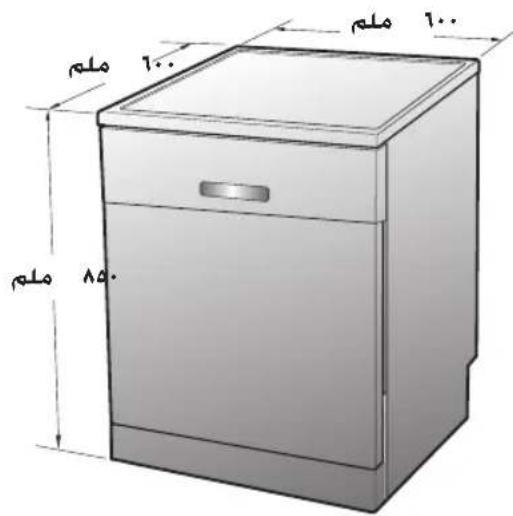

Capacité 14 couverts

Poids	Voir l'étiquette de signalisation
Alimentation	Voir l'étiquette de signalisation
Consommation d'énergie	1 900 W0,49 W (à l'arrêt ou en voille)
Pression de l'eau d'alimentation	50 ~ 800 kPa

SMARTDIAGNOSISTM aocL Jg jll Lg i g hsmARTDIAGNOSISTM aasLg jg
