Тип продукта	Вытяжка (версии: отвод воздуха, рециркуляция, внешний двигатель)
Бренд	Hoover
Модель	HCV91WA
Размеры (Д x Ш x В)	Примерно 60 x 50 x 40 см (оценка)
Вес	Примерно 15 кг (оценка)
Электропитание	220-240 В, 50 Гц (оценка для версии ЕС)
Количество скоростей двигателя	4, включая 1 интенсивную скорость (Booster)
Освещение	Да (галоген или светодиод в зависимости от версии)
Сигнализация насыщения фильтров	Да (30 ч для жировых фильтров, 120 ч для угольных фильтров)
Таймер (автоматическое выключение)	Да, 5 минут, активен на некоторых командах
Датчик газа	Опционально на некоторых моделях (рис. 15)
Диаметр выходного отверстия воздуха	150 мм (стандартная оценка)
Материал	Нержавеющая сталь (оценка)
Жировые фильтры	Металлические, моющиеся в посудомоечной машине
Угольные фильтры	Сменные (не входят в комплект)
Режим рециркуляции	Возможен с угольным фильтром и дефлектором
Режим отвода воздуха	Возможен через воздуховод
Режим внешнего двигателя	Возможен с отдельным двигателем (не входит в комплект)
Безопасность	Термозащита двигателя
Установка	Должна выполняться профессионалом
Минимальное расстояние до варочной поверхности	65 см
Материал телескопического воздуховода	Не указан (предположительно сталь или алюминий)

Часто задаваемые вопросы - HCV91WA HOOVER

Как чистить жировые фильтры?

Жировые фильтры необходимо периодически чистить (примерно каждые 2 месяца). Чтобы снять их, нажмите на фиксатор внутрь и потяните вниз. Мойте нейтральным моющим средством или в посудомоечной машине. После чистки сбросьте сигнализацию, если ваша модель ею оснащена.

Когда заменять угольные фильтры?

Угольные фильтры необходимо заменять каждые 6 месяцев при нормальном использовании или при срабатывании сигнализации насыщения (120 ч). Они необходимы только в режиме рециркуляции. Снимите жировые фильтры для доступа.

Как сбросить сигнализацию фильтров?

В зависимости от модели нажмите и удерживайте кнопку E (рис. 14/15) или кнопку освещения (рис. 16) примерно 2 секунды, когда горит индикатор сигнализации. Счетчик часов обнулится.

Вытяжка сама выключается через 10 часов, это нормально?

Да, по соображениям безопасности вытяжка автоматически выключается через 10 часов работы без вмешательства. Просто включите ее снова вручную. Эта функция неактивна на моделях 120 В / 60 Гц.

Как активировать таймер (отложенное выключение)?

На панелях управления рис. 14/15 нажмите кнопку E при работающем двигателе, чтобы активировать таймер (мигающий индикатор). Вытяжка выключится через 5 минут. На рис. 16 нажмите кнопку скорости второй раз (индикатор мигает).

Что означает загорающийся красный индикатор?

Красный индикатор (L2 на рис. 14/15 или S на рис. 16) указывает на сигнализацию фильтров. Если он горит постоянно, необходимо очистить жировые фильтры (30 ч). Если мигает, необходимо очистить жировые фильтры и заменить угольные фильтры (120 ч).

Можно ли использовать вытяжку в режиме рециркуляции без угольного фильтра?

Нет, в режиме рециркуляции угольные фильтры обязательны для очистки воздуха перед его возвращением в помещение. Без них запахи и пар не фильтруются. Они не входят в комплект устройства.

Какова минимальная высота установки над плитой?

Минимальное расстояние между вытяжкой и варочной поверхностью должно быть не менее 65 см для соблюдения норм безопасности.

Как заменить галогеновое освещение?

Снимите жировые фильтры, затем подденьте крышку освещения в предусмотренных прорезях. Замените на аналогичную галогеновую лампу. Не прикасайтесь к лампе голыми руками. Если освещение светодиодное, обратитесь в сервисную службу.

Что делать при неисправности двигателя?

Двигатель имеет термозащиту, которая отключает его при перегреве. Дайте остыть, затем проверьте установку и соответствие инструкции. Если проблема сохраняется, обратитесь к специалисту.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCV91WA HOOVER

ИНСТРУКЦИИ ПО ПОЛЬЗОВАНИЮ ВЫТЯЖКОЙ

ENGLISH

Монтаж производится в соответствии с настоящими инструкциями профессионально квалифицированными специалистами.

Внимание: Неправильная установка винтов и и и врепечных деташей воскогохвегенисзтишиинотрукциями, может привести к опасности поражения электрическим током. может привести к опасности поражения электричес

Только для вытяжек с электронным блоком управления Только для вытяжек с электронным блоком управлени. В целях оптимизации потребления энергии через 5 минут работы 4-я скорость (интенсивная) автоматически переходит на 3-ю скорость.

• Если в течение 10 часов не меняется управление включенной кухонной вытяжкой (включено освещение и/или подсветка), то все функции автоматически отключаются и вытяжка переходит в состояние OFF (ВЫКЛ.).
• Каждый раз, когда выдается команда с клавиатуры или пульта дистанционного управления (опциональный вариант), срабатывает функция подтверждения выполнения команды звуковым сигналом "бип".
• Если в режиме работы вытяжки наступит внезапное прекращение подачи в сеть электроэнергии, вытяжка автоматически выключается, а кнопка идет в положение OFF (ВЫКЛ.). Следует потом повторно включить двигатель вручную.

Если кабель питания поврежден, в целях предупреждения опасности, он должен быть заменен изготовителем или его службой технической поддержки, или лицом с аналогичной квалификацией.

Использовать перчатки во время установки и техобслуживания.

ОПИСАНИЕОПИСАНИЕ

Прибор может использоваться в режиме рециркуляции воздуха, в режиме отвода воздуха и с дистанционным вентил-ятором.

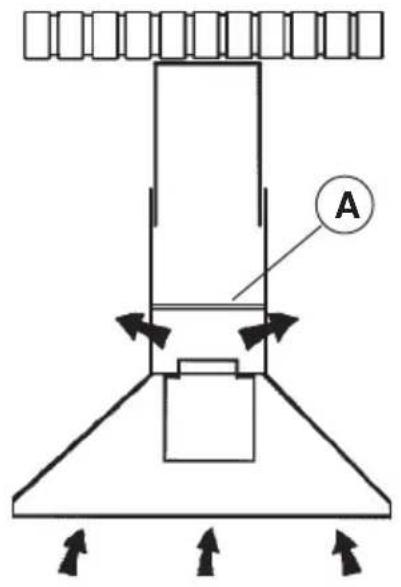

При работе вытяжки с фильтрами воздух и пары, циркулируя через специальные угольные фильтры, очищаются и возвращаются в прибор через вентиляционную решетку вытяжной трубы. В этом режиме должны одновременно использоваться уголь-ные фильтры и дефлектор воздуха. С помощью дефлектора воздуха, распо-ложенного в верхней части трубы, воздух возвращается в кухню (рис. 1А).

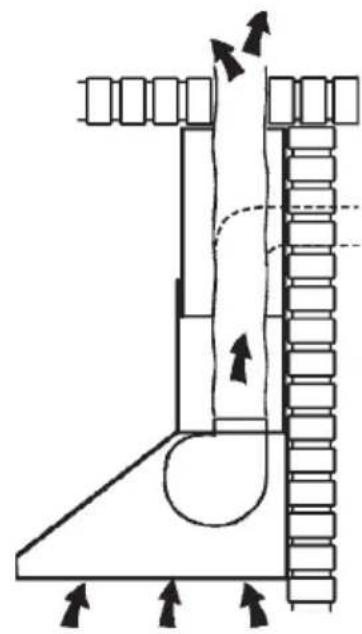

При работе на отвод в вентиляционный канал (рис. 2), воздух и различные запахи готовящейся пищи по вытяжной трубе выводятся наружу прямо через стенное отверстие. В этом случае угольные фильтры не требуются.

При работе вытяжкее дистанционным вентилятором (дистанционным вентилятором) прибору отдельно стоящую вытяжную станцию; при этом прибор будет использован в качестве переходного блока для выброса воздуха наружу. Для этого используйте только вытяжные станции, предложенные в фирмонном каталоге.

УСТАНОВКА

Чтобы облегчить установку, сначала вытащите фильтры для удаления жира: нажмите на скобы, расположенные на ручках, и потяните фильтр вниз и на себя (рис. 4).

Крепление в стене(Раплбениривпопеящи соответствующего шаблона вставьте в стену дюбеля, имеющиеся в комплекте прибора, имея в виду, что воздухоочиститель должен находиться на расстоянии не менее 65 см над плитой. Вставьте в дюбеля два шурупа так, чтобы на них можно навешивать прибор через соответствующие отверстия, имеющиеся на днище (пользуйтесь отверстиями А; если на выптяжке имеются отверстия А и С, пользуйтесь только отверстиями С).

Навесив вытяжку, закрепите окончательно ее в стене, используя остальные два шурупа, через соответствующие отверстия на днище (В). Во избежание повреждений мы рекомендуем использовать исключительно те отверстия, которые были предусмотрены изготовителем.

Крепление телескопической трубы: Крепление телескопической трубы:

Основные требования к монтажу:

- Подготовьте систему электропита-ния внутри телескопической трубы.

- Если Ваш прибор будет работать в режиме отвода воздуха или с дистанц-ионным вентилятором, проделайте в стене отвертские для вывода воздуха.

Прислоните хомут (W) к стене на расстоянии 50 мм от потолка и отрегулируйте его положение по вертикали прибора при помощи вырезов, предусмотренных в середине хомута (Рис. 6); флоумастером, отметьте 2 отверстия на стене, просверлите отверстия и вставьте в них дюбеля, затем закрепите хомут 2-мя винтами (имеющимися в комплекте прибора).

Исполнение с отводом воздуха и с дистанционным вентилятором: : Подведите трубу для отвода воздуха к вытяжной втулке, используя для этого гибкую трубу; закрепите ее к вытяжной втулке металлическим хомутом (труба и хомут не входят в комплект).

Только для исполнения с дистанционным вентилятором (Рис. 12): выполните электрическое соединение вытяжки со внешней вытяжной станцией через соответствующие клеммные коробки; снимите фитинг А и крышку В соединительной коробки; прикрепите соединительный провод вытяжной станции к клеммной коробке С; установите вновь фитинг А и крышку В на соединительную коробку и закрепите другой конец провода к клеммам внешней вытяжной станции.

Подключите вытяжку к электрической сети проводом питания. Наденьте 2 подсобранные трубы камина на верхнюю часть вытяжки. Приподнимите верхнюю трубу к потолку и закрепите ее к кронштейну 2-мя шурупами (Рис. 8).

Исполнение с рециркуляцией воздуха: подключите вытяжкук электрической сети проводом питания. Зафиксируйте дефлектор к нижней трубе 2-мя шурупами, как показано на Рис. 9. Наденьте 2 подсобранные трубы камина на верхнюю часть вытяжки.

Приподнимите верхнюю трубу к потолку и закрепите ее к кронштейну 2-мя шурупами (Рис. 8).

Напомните, что при работе в режиме рециркуляции необходимо использовать угольные фильтры; убедитесь в том, что угольные фильтры установлены; в противном случае, в соответствии с Вашей моделью установите их следующим образом:

- если выпяжка снабжена круглыми угольными фильтрами (Рис. 10) зафиксируйте угольный фильтр вращательным движением против часовой стрелки;

- Если вытяжка снабжена панельным угольным фильтром (Рис. 11), снимите 2 металлических фиксатора (М) и разместите угольный фильтр внутри фильтра задержки жира, затем вставьте вновь 2 фиксатора угольного фильтра.

ФУНКЦИОНИРОВАНИЕФУНКЦИОНИРОВАНИЕ

В соответствии с его исполнением, прибор снабжен следующими командами:

Команды по Рис. 12Команды по Рис. 12

A = выключатель подсветки.

В = выключатель ВКЛ/ВЫКЛ электродвигателя на 1-ой скорости.

C = переключатель на 2-ую скорость.

D = переключатель на 3-ю скорость.

E = сигнальная лампочка работы электродвигателя.

В НЕКОТОРЫХ МОДЕЛЯХ СИГНАЛЬНАЯ ЛАМПОЧКА ВКЛЮЧЕННОГО ДВИГАТЕЛЯ (Е) ОТСУТСТВУЕТ.

Команды по Рис. 13Команды по Рис. 13

A = выключатель подсветки; положение 0: подсветка 1: подсветка включена.

В = выключатель электродвига-теля; положение 0: электродвигатель выключен; положение 1-2-3: электродвигатель включен на первую, вторую и третью скорость.

C = сигнальная лампочка работы электродвигателя.

Командры по Рис. 114

Клавиша А: выключает СВЕТ.

Клавиша В: включает СВЕТ.

Клавиша С: уменьшает скорость двигателя до минимальной. Если держать нажатой в течение 2 секунд, двигатель отключается.

Клавиша D: включает двигатель (на скорости, которая была включена в последний раз) и повышает его скорость до максимальной.

Клавиша Е: СБРОС АВАРИЙНЫХ СИГНАЛОВ ФИЛЬТРОВ / ТАЙМЕР: при нажатии клавишиво время отображения аварийного сигнала фильтров (при отключенном двигателе) она обнуляет счетчик часов. Нажатие клавиши при работающем двигателе подключает ТАЙМЕР, поэтому выпяжка автоматически отключается через 5 минут.

L1) 4 ЗЕЛЕНЫХ светодиода сигнализируют о фактической скорости двигателя.

L2) Если светодиод красный (двигатель выключен), он означает АВАРИЙНЫЙ СИГНАЛ ФИЛЬТРОВ. Если светодиод зеленый (мигает), это означает, что был включен ТАЙМЕР клавишей Е.

АВАРИЙНЫЙ СИГНАЛ ФИЛЬТРОВ: Через 30 часов работы светодиод L2 становится КРАСНЫМ: следует очистить фильтры задержки жира.

Через 120 часов работы светодиод L2 становится КРАСНЫМ и начинает мигать: следует очистить фильтры задержки жира и заменить угольные фильтры. После очистки фильтров задержки жира (и замены угольных фильтров, если это требуется) для запуска счетчика часов (СБРОС) нужно нажать клавишу Е во время отображения аварийного сигнала фильтров.

Команды по Рис. 15Команды по Рис. 15

Клавиша А: Выключает подсветку

Клавиша В: Включает подсветку

Клавиша С: Уменьшает скорость моторадо минимальной. Если нажать клавишу на 2 сек мотор выключается.

Если нажать клавишу на 2 сек когда активировано Аварийное Состояние Фильтров происходит Сброс ЧАСОВ.

Клавиша D: Включает мотор и увеличивает скорость мотора до максимальной

Клавиша Е: Активирует/дезактивирует Датчик (в АВТОМАТИЧЕСКОМ или РУЧНОМ режиме). В Автоматическом режиме датчик активен и светодиод L2 горит. Светодиоды L1 показывают текущую скорость.

L1) 4 ЗЕЛЕНЫХ светидиода показывают текущую скорость.

L2) Когда светодиод ЗЕЛЕНЫЙ, он показывает АВТОМАТИЧЕСКИЙ режим. Когда погашен, это показывает РУЧНОЙ режим. КРАСНЫЙ светодиод показывает АВАРИЙНОЕ Состояние Фильтров.

АВАРИЙНОЕ СОСТОЯНИЕ ФИЛЬТРОВ: отображается при выключенном моторе на 30 сек. По истечении 30 часов работы светодиод L2 становится КРАСНЫМ; это дает знать о том, что необходимо зачищать фильтры задержки жира. По истечении 120 часов работы светодиод становится КРАСНЫМ и мигает; Это означает, что необходимо зачищать фильтры задержки жира и заменять угольные фильтры. После зачистки фильтров задержки жира (и/или замены угольных фильтров), для повторного запуска подсчета часов (СБРОСА) нажмите клавишу С во время отображения аварийного состояния фильтров.

ЧУВСТВИТЕЛЬНОСТЬ ДАТЧИКА НАЛИЧИЯ ГАЗА: онаможет быть изменена в соответствии с Вашими требованиями.

Для изменения чувствительности прибор должен находиться в состоянии ручного режима (т.е. Светодиод L2 погашен); в противном случае, нажмите клавишу E.

Измените чувствительность, нажав одновременно клавишу D и клавишу E. Набранная чувствительность датчика отображается 4-мя зелеными светодиодами. Наберите желаемую чувствительность клавишами C(-) и D(+).

Сохраните "новую" чувствительность нажатием клавиши Е. ВНИМАНИЕ! ЧТОБЫ НЕ ПОВРЕДИТЬ ДАТЧИК,ВНИМАН ИЗБЕЖАЙТЕ ИСПОЛЬЗОВАНИЕ СИЛИКОНОВНЫХ СОЯДПОТЕВЕНЫМИЗИОФ ВВЕЯЖКИ.

Команды по Рис. 16Команды по Рис. 16

Клавиша А: включает/выключает подс-ветку; через каждые 30 часов работы загорается соответствующая лампочка (S), что дает знать о том, что необходимо зачищать фильтры задержки жира; через каждые 120 часов работы загорается соответствующая лампочка (S), что дает знать о том, что необходимо зачищать фильтры задержки жира и заменять угольные фильтры. Для сброса подсчета, нажмите на клавишу А в течение 1 секунды приблизительно (пока горит сигнальная лампочка S).

Клавиша В: включает электродвигатель на 1-ой скорости (загорается соответствующая лампочка); если оставить ее нажатой в течение примерно 1 секунды двигатель выключается. при повторном нажатии (пока горит сигнальная лам-почка) включается Таймер, вследствие чего по истечении 5 секунд электрод-вигатель останавливается (сигнальная лампочка мигает).

Клавиша С: включает электродвигатель на 2-ой скорости (загорается соответствующая лампочка); при повторном нажатии (пока горит сигнальная лам-почка) включается Таймер, вследствие чего по истечении 5 секунд электродвигатель останавливается (сигнальная лампочка мигает).

Клавиша D: включает электродвигатель на 3-ой скорости (загорается соответствующая лампочка); при повторном нажатии (пока горит сигнальная лампо-чка) включается Таймер, вследствие чего по истечении 5 секунд электродвигатель останавливается (сигнальная лампочка мигает).

Клавиша Е: включает электродвигатель на 4-ой скорости (загорается соответствующая лампочка); при повторном нажатии (пока горит сигнальная лампо-чка) включается Таймер, вследствие чего по истечении 5 секунд электродвигатель останавливается (сигнальная лампочка мигает).

Особое внимание следует уделить уходу за фильтрами задержки жира. Для снятия фильтра: нажмите на фиксатор возле ручки по направлению внутрь и потяните фильтркнизу. Промойте фильтрынейтральным моющим средством. Если приобретенная вами модель оснащена органами управления, как показано на Рис. 12/13, следует периодически чистить фильтры задержки жира в зависимости от интенсивности пользования (не реже раза в два месяца). Если приобретенная вами модель оснащена органами управления, как показано на Рис. 14/15, см. параграф "Команды по Рис. 14/15" ("Аварийный сигнал фильтров") Если приобретенная вами модель оснащена органами управления, как показано на Рис. 16, фильтры задержки жира нужно чистить примерно каждые 30 часов работы (когда загорается сигнальная лампочка клавиши освещения (Рис. 16S). Послетого, как фильтры установлены на место, запустите счетчик, держа нажатой клавишу освещения (Рис. 16A) примерно 1 секунду, когда горит сигнальная лампочка (S). Дополнительную информацию см. "Команды на Рис. 16" в параграфе "ФУНКЦИОНИРОВАНИЕ".

Угольный/ые фильтр/ы Угольный/ные фильтр/в режиме рециркуляции потребуется использовать угольный фильтр. Для снятия угольных фильтров, в соответствии с Вашей моделью:

- если вытяжка снабжена круглыми угольными фильтрами (Рис. 17), выньте угольный фильтр вращательным движением по часовой стрелке;

- если вытяжка снабжена панельным угольным фильтром (Рис. 11), снимите 2 фиксатора М и выньте угольный фильтр.

Если приобретенная вами модель оснащена органами управления, как показано на Рис. 12/13, следует заменять угольные фильтры в зависимости от интенсивности пользования, обычно каждые 6 месяцев. Если приобретенная

вами модель оснащена органами управления, как показано на Рис. 14/15, см. параграф "Команды по Рис. 14/15" ("Аварийный сигнал фильтров"). Если приобретенная вами модель оснащена органами управления, как показано на Рис. 16, нужно заменять угольные фильтры каждый раз, когда сигнальная лампочка клавиши освещения (Рис.16S) начинает мигать (то есть, каждые 120 часов работы).

Освещение:Освещение:

• Для замены ламп накаливания, выньте фильтры задержки жира, как было описано выше, затем снимите лампу/ы. Заменить лампой того же типа.
• Если светодиод поврежден, во избежание любому типу угрозы, он должен быть заменен производителем, его уполномоченным техническим специалистом или лицом с аналогичными квалификациями.
• Для замены галогенных ламп по Рис. 18, откройте крышку, вставив инструмент в прорезь. Замените лампочкой того же типа. ВНИМАНИЕ: не трогайте лампочку голыми руками. ВНИМАНИЕ: не трогайте лампочку голыми руками.

Используемый в данном приборе электродвигатель снабжен предохранительным устройством (тепловой защитой), чувствительным к темпе-ратуре; оно может срабатывать по случайным причинам или в случае некорректной установки, автома-тически выключая электродвигатель во избежание серьезных повреждений прибора. В данных случаях, дав электродвигателю остыть можно вновь включать вытяжку. При этом нужно устранить неполаджи и убедиться в том, что установка прибора была произведена корректно и что былинивыходянывбесе условияя, которая приведеныв в соответствующем листке Инструкций. соответствующем листке Инструкций.
