РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Air Force Extreme Lithium 25 2 V ROWENTA

2. Очистка поролонового фильтра для защиты двигателя ............................................................... 72

• 3. Уход и техническое обслуживание пылесоса p. 72
• АККУМУЛЯТОРЫ p. 73
• 1. Замена аккумулятора p. 73
• 2. Утилизация устройства p. 73
• ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ p. 73
• РЕМОНТ p. 74

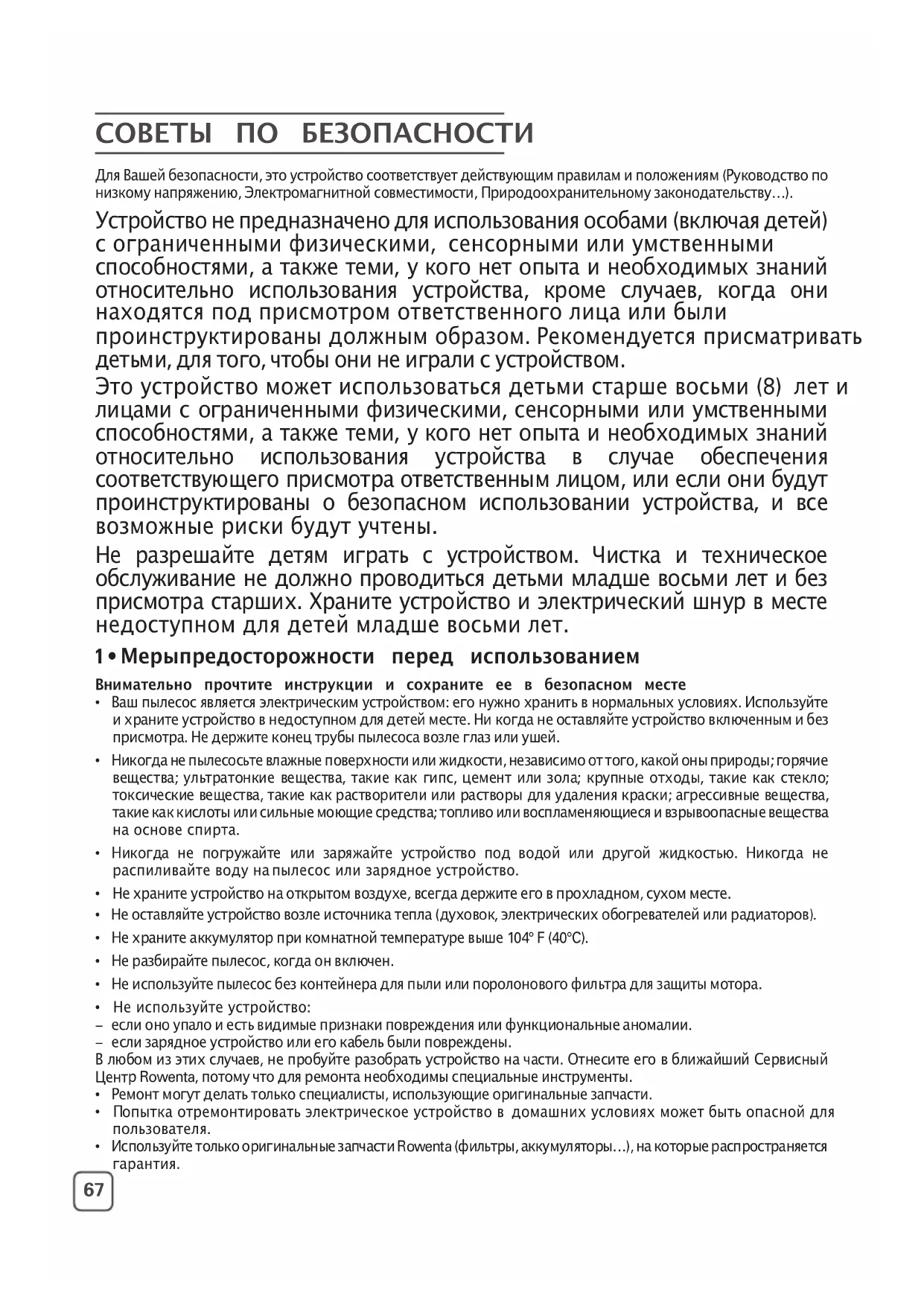

• ГАРАНТИЯ СОВЕТЫ ПО БЕЗОПАСНОСТИ Для Вашей безопасности, это устройство соответствует действующим правилам и положениям (Руководство по низкому напряжению, Электромагнитной совместимости, Природоохранительному законодательству…). Устройство не предназначено для использования особами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также теми, у кого нет опыта и необходимых знаний относительно использования устройства, кроме случаев, когда они находятся под присмотром ответственного лица или были проинструктированы должным образом. Рекомендуется присматривать за детьми, для того, чтобы они не играли с устройством. Это устройство может использоваться детьми старше восьми (8) лет и лицами с ограниченными физическими, сенсорными или умственными способностями, а также теми, у кого нет опыта и необходимых знаний относительно использования устройства в случае обеспечения соответствующего присмотра ответственным лицом, или если они будут проинструктированы о безопасном использовании устройства, и все возможные риски будут учтены. Не разрешайте детям играть с устройством. Чистка и техническое обслуживание не должно проводиться детьми младше восьми лет и без присмотра старших. Храните устройство и электрический шнур в месте недоступном для детей младше восьми лет. 1 • Мерыпредосторожности перед использованием p. 7467

мательно прочтите инструкции и сохраните ее в безопасном месте

• Ваш пылесос является электрическим устройством: его нужно хранить в нормальных условиях. Используйте и храните устройство в недоступном для детей месте. Ни когда не оставляйте устройство включенным и без присмотра. Не держите конец трубы пылесоса возле глаз или ушей.

• Никогда не пылесосьте влажные поверхности или жидкости, независимо от того, какой оны природы; горячие вещества; ультратонкие вещества, такие как гипс, цемент или зола; крупные отходы, такие как стекло; токсические вещества, такие как растворители или растворы для удаления краски; агрессивные вещества, такие как кислоты или сильные моющие средства; топливо или воспламеняющиеся и взрывоопасные вещества на основе спирта.

• Никогда не погружайте или заряжайте устройство под водой или другой жидкостью. Никогда не распиливайте воду на пылесос или зарядное устройство.

Не храните устройство на открытом воздухе, всегда держите его в прохладном, сухом месте.

Не оставляйте устройство возле источника тепла (духовок, электрических обогревателей или радиаторов).

• Не храните аккумулятор при комнатной температуре выше 104° F (40°C).

• Не разбирайте пылесос, когда он включен.

• Не используйте пылесос без контейнера для пыли или поролонового фильтра для защиты мотора.

• Не используйте устройство: − если оно упало и есть видимые признаки повреждения или функциональные аномалии. − если зарядное устройство или его кабель были повреждены. В любом из этих случаев, не пробуйте разобрать устройство на части. Отнесите его в ближайший Сервисный

р Rowenta, потому что для ремонта необходимы специальные инструменты.

• Ремонт могут делать только специалисты, использующие оригинальные запчасти.

опытка отремонтировать электрическое устройство в домашних условиях может быть опасной для пользователя.

• Используйте только оригинальные запчасти Rowenta (фильтры, аккумуляторы…), на которые распространяется гарантия.RU

• Устройство предназначено только для использования в домашних условиях. Компания Rowenta не несет ответственности за устройство в случае неправильного использования, которое противоречит данной инструкции.

• Всасывающий шланг, расположен на всасывающей головке, должен регулярно проверяться, и если он поврежден, прибор не должен использоваться. 2 • Источникэлектропитания

• Убедитесь, что напряжение, указанное в табличке с паспортными данными зарядного устройства соответствует напряжению Вашего источника электропитания

• Никогда не отключайте устройство от источника питания, потянув за электрический шнур.

• Если электрический шнур зарядного устройства поврежден, или если зарядное устройство не работает должным образом, не используйте другое зарядное устройство, кроме как модели, указанной производителем или обратитесь в ближайший авторизованный Сервисный центр. 3 • Ремонт Ремонт устройства должен проводиться только специалистом с использованием оригинальных запчастей. Попытка отремонтировать электрическое устройство в домашних условиях может быть опасной для пользователя и может привести к аннулированию гарантии.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ 1 • Как собирать устройство Распакуйте устройство и выбросьте все бирки. Сохраните гарантию и внимательно прочтите инструкцию, прежде чем впервые использовать устройство.

• Вытяните винт из шейки, чтобы гайка заняла свое место.

• Прикрепите шейку, аккуратно вставив ее в верхнюю часть основного корпуса (fig.1).

ставьте стопорный винт (7) в шейку и плотно закрепите его с помощью инструмента, поставляемого с прибором (fig.2).

• Зафиксируйте дельтовидную насадку пылесоса (11) закрепив ее в нижней части основного корпуса (fig.3).

акрепите контейнер для пыли к основному корпусу устройства (fig.19). Пожалуйста, обратите внимание: Для того, чтобы отсоединить дельтовидную голову пылесоса, нажмите на кнопку выброса в задней части основного корпуса (fig.4) и извлеките ее. *может различаться в зависимости от модели

опка включить/выключить

а Позиция «мин» 3.b Позиция «средний» режим

4. Световые индикаторы уровня заряда

аккумулятора (минимальный, средний, максимальный)

8. Воздуховыпускная решетка

9. Контейнер для пыли

а Накопитель пыли (0,5 л) 9.b Распределитель пыли

с Поролоновый фильтр для защиты мотора 9.d Крышка

10. Соединительная труба

11. Дельтовидная насадка пылесоса с

интегрированной электрощеткой

а Электрощетка 11.b Светодиод 11.c Защелка

d Задерживающий фильтр

13. Зарядное устройство

- 14.4В, 18,0В и 25.2В: см. RS-RH5275*

- 14.4В: см. RS-RH5272* - 18.0В: см. RS-RH5273* - 25.2В: см. RS-RH5274*

2 • Зарядка аккумулятора

Используйте только оригинальное зарядное устройство, поставляемое с пылесосом. Не заряжайте устройство при температуре ниже 32ºF (0ºC) или выше 104ºF (40°C). Использование универсального зарядного устройства автоматически аннулирует гарантию. Перед первым использованием пылесоса

необходимо полностью зарядить аккумулятор

Во время зарядки аккумулятора, кнопка выключения/включения должна находиться в выключенной позиции (2.а).

• Поместите пылесос возле электрической розетки.

• Включите зарядное устройство в розетку и подключите его к пылесосу, используя разъем, расположенный на задней части шейки (fig.5).

• Световые индикаторы уровня заряда (4), расположенные на передней панели основного корпуса будут мигать синим цветом в фо рме треугольника. Оставьте пылесос для зарядки. В течение всего периода зарядки, световые индикаторы заряда (4) светятся поочередно. После завершения

дки прибора светодиодные индикаторы заряда одновременно загорятся в течение примерно 10 секунд, затем выключатся. Время зарядки зависит от состояния разрядки аккумулятора. В течение всего периода зарядки, другие функции устройства отключены. После завершения зарядки отключите зарядное устройство от штепсельной розетки, и потом шнур устройства. После отключения зарядного устройства, световые индикаторы заряда (4) показывают уровень заряда аккумулятора в течение примерно 10 секунд, затем выключаться. Пылесос может оставаться подключенным к зарядному устройству постоянно, без всякой опасности. Имейте в виду, однако, что если Вы решите оставить зарядное устройство подключенным, оно может слегка нагреться. Это совершенно нормальное явление. Желательно заряжать пылесос сразу же после каждого использования, чтобы его аккумулятор всегда был полностью заряжен. Таким образом, Вы получите максимальную пользу от его очистки и автономной работоспособности. В случае если Вы планируете отсутствовать в течение длительного периода времени (в отпуске, например), рекомендуется отсоединить зарядное устройство. В данном случае, функция автономной работоспособности может ослабиться за счет саморазряда. 3 • Включение устройства Отключите шнур зарядного устройства от пылесоса. Если зарядное устройство остается подключенным к розетке и устройству, оно не будет работать. Держите пылесос за ручку и переместите кнопку включить/выключить вниз к одной из следующих трех скоростей (fig.6):

• «Минимальная»: используется для очистки чистых плотных или деликатных ковров и ковровых покрытий (3.а), а также чувствительных поверхностей. Пожалуйста, обратите внимание: обязательно убедитесь, что колеса расположенные на задней части

«Средняя»: используется для лучшей очистки пылесосом всех типов полов, а также в случае возникновения светлых загрязнений (3.b).

«Турбо»: используется для обеспечения оптимальной производительности пылесоса на всех типах полов, а также в случае сильного загрязнения (3.c).RU

Время работы пылесоса* для каждой из скоростей (с полностью заряженным аккумулятором): Световой индикатор заряда (4) Световые индикаторы уровня заряда (4) загораются после нажатия на кнопку включить/выключить (d), и меняются в зависимости от уровня заряда в течение использования устройства. Когда уровень заряда аккумулятора становится слишком низким, индикатор зарядки «минимальный»

Когда батарея полностью разряжена, устройство останавливается и световые индикаторы заряда аккумулятора (4) «минимальный» продолжают мигать в течение примерно 10 секунд. Затем необходимо зарядить прибор.

• Требуется минимальное время зарядки около 10 минут прежде, чем Вы можете использовать пылесос.

• Если пылесос не включается и мигает синий индикатор минимального заряда, то это значит, что аккумулятор разряжен. Поэтому вы должны поставить пылесос на зарядку. ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОЩЕТКИ Электро-щетка представляет собой вращающуюся, моторизованную щетку, которая гарантирует

имальную эффективность очистки, позволяя устройству пылесосить грязь и тщательно удалять ее. Щетинки, расположенные по всей щетке, удаляют нити, волосы и мех, которые могут находиться на поверхности ковров и ковровых изделий. Пожалуйста, обратите внимание: если головка пылесоса слишком плотно прилегает к поверхности,

орую Вы чистите, снизьте скорость к «Минимальной». ВНИМАНИЕ: Не пылесосьте крупные фрагменты сломанных вещей, так как они могут блокировать

редить щетку. Не используйте электро-щетку на длинношерстных коврах, на шерсти животных, или на окантовках. Скорость 1 «Минимальная» Скорость 2

14.4В Литий-ионный 40 мин. 25 мин. 20 мин. 18.0В Литий-ионный 45 мин. 30 мин. 25 мин. 25.2В Литий-ионный 55 мин. 35 мин. 30 мин. Оставшийся уровень заряда Заряд 100% Заряд 66% Заряд 33%

*может различаться в зависимости от моделиСНЯТИЕ И ОЧИСТКА ЭЛЕКТРОЩЕТКИ

Всегда выключайте и отключайте устройство от питания перед хранением или очисткой. Используя инструмент, поставляемый с прибором (15), нажмите на две защелки, расположенные по бокам дельтовидной насадки (fig.7). Поднимите задерживающий фильтр, расположенный в верхней части электрощетки (fig.8). Вытяните электрощетку и ее боковые подшипники для того, чтобы очистить их (fig.9). Осторожно удалите все нити, волосы, шерсть и т.д. с электрощетки (fig.10). После очистки, поместите электрощетку и ее боковые подшипники на место (fig.11), а затем сверху поместите задерживающий фильтр (fig.12). Наконец, воспользуйтесь инструментом, поставленным с прибором, закройте обе защелки (fig.13). ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ

• Не прикасайтесь к вращающимся деталям, если пылесос включен или подключен к электропитанию.

• Не пользуйтесь устройством на влажных поверхностях.

• Не погружайте пылесос в воду. НЕИСПРАВНОСТЬ ЭЛЕКТРОЩЕТКИ Электрощетка не работает должным образом или издает странные звуки

• Вращающаяся щетка или ось заблокированы: выключите пылесос и прочистите их.

• Щетка изношена: посетите авторизованный сервисный центр, чтобы заменить щетку.

емень изношен: если ремень издает звуки, то это значит, что он скользит, потому что изношен. Посетите авторизованный сервисный центр, чтобы заменить ремень. Электрощетка останавливается

• Функция термальной безопасности была активирована: выключите пылесос, переместив кнопку включить/выключить до упора на позицию Выключить (2.а) и отключите его от питания. Проверьте, нет ли какого-либо твердого предмета, блокирующего вращение щетки. Если это так, то удалите объект и очистите электрощетку (fig.10). После этого, Вы можете продолжить пылесосить.

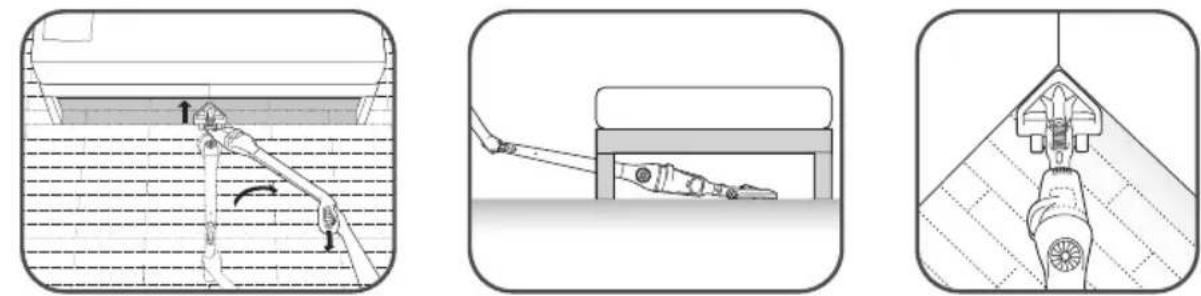

щетка движется с трудом Если Вы обнаружили, что Ваш пылесос с трудом перемещается вдоль поверхности, постепенно снизьте интенсивность до позиции «Минимальная» (3.а). Если проблема не устранена, отнесите пылесос в ближайший авторизованный сервисный центр Rowenta. См. список авторизованных сервисных центров Rowenta или обратитесь в отдел обслуживания клиентов Rowenta. Очистка колес Если вам необходимо очистить колеса или если внутри застрел объект, осторожно удалить их с помощью отвертки. Очистите стержень колес и вставьте их на место, нажимая на их расположение. 4 •

После использования, выключите пылесос, переместив кнопку Включить/Выключить до упора (2а). Теперь Вы можете где угодно хранить прибор с помощью вертикального парковочного положения. Чтобы поставить пылесос в парковочное положение: Поставьте шейку вертикально, чтобы

окировать устройство. Чтобы продолжить использование пылесоса: возьмите его за ручку и качните его назад, чтобы разблокировать и выйти из парковочного положения. 71ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Всегда выключайте и отключайте устройство от питания перед хранением или очисткой. 1 • Очистка контейнера для пыли (9)

Быстрое опорожнение контейнера Всякий раз, когда контейнер для пыли становится полным и достигнут «максимальный» уровень, опорожните это следующим образом: снимите контейнер, сдвинув его вниз (fig.14), поместите его над мусорным ящиком и нажмите на кнопку "Push", чтобы открыть задерживающий фильтр и выбросить содержимое контейнера (fig.15). Закройте фильтр (fig.16) и поместите контейнер на место в основной части пылесоса (fig.19). 1.b Процедура полной очистки Рекомендуется регулярно чистить контейнер для сбора пыли.

• Вытяните контейнер для пыли (fig.14), потом разберите его на части (9).

• Вытяните поролоновый фильтр защиты мотора (9с).

• Погрузите накопитель пыли (9а), распределитель пыли (9b) и крышку в теплую воду (fig.20); дайте им высохнуть или вытрите их сухой тканью;

• Промойте поролоновый фильтр защиты двигателя (см. раздел 2).

• Как только детали контейнера для сбора пыли высохнут, соберите их; сделайте то же самое с дополнительным поролоновым фильтром защиты двигателя (9с), который поставляется в качестве дополнения к Вашему пылесосу.

акройте контейнер для сбора пыли и поставьте его на место в основной корпус пылесоса (fig.19). 2 • Очистка поролонового фильтра для защиты двигателя (9c) ВНИМАНИЕ: Никогда не используйте пылесос без поролонового фильтра для защиты двигателя. Для того, чтобы поддерживать высокий уровень производительности пылесоса, не пылесосьте ультра- тонкие вещества, такие как гипс, цемент или зола, и проводите очистку поролонового фильтра для защиты двигателя, по крайней мере, раз в месяц. Если Вы считаете, что Ваш пылесос работает ниже нормального среднего уровня, мы рекомендуем Вам чистить поролоновый фильтр для защиты двигателя чаще.

• Снимите крышку контейнера для пыли (9d), а затем вытяните поролоновый фильтр защиты двигателя (9c) (fig.21).

• Очистите поролоновый фильтр для защиты двигателя (9c) с теплой мыльной водой. Прополощите и дайте высохнуть в течение, по крайней мере, 12 часов прежде чем помещать фильтр на место (fig.22).

Для того чтобы обеспечить оптимальную защиту двигателя, убедитесь, что поролоновый фильтр полностью высох, прежде чем ставить его на место. Дайте ему высохнуть в течение, по крайней мере, 12 часов, затем вставьте его в контейнер для сбора пыли. С Вашим пылесосом поставляется дополнительный поролоновый фильтр защиты двигателя, по этому Вы можете использовать пылесос, в то время как первый фильтр по-прежнему сушится.

Никогда не ставьте детали контейнера для сбора пыли или поролоно

для защиты двигателя в посудомоечную машину. 3 • Чистка и техническое обслуживание Протрите основной корпус прибора мягкой влажной тканью, а затем вытрите сухой тканью (fig.23).

Не используйте моющие средства, агрессивные или абразивные чистящие средства. Прозрачный цвет контейнера для сбора пыли и/или разделительной крышки может измениться со временем ; однако, это не повлияет на качество работы пылесоса. АККУМУЛЯТОРЫ 1 • Замена аккумулятора Данное устройство содержит Литий-ионные (Li-ion) аккумуляторы, которые, по соображениям безопасности, доступны только для профессиональных инженеров. Когда батарея уже не способна удерживать заряд, блок Li-Ion аккумуляторов необходимо заменить. Для того чтобы заменить аккумуляторы, пожалуйста, посетите ближайший авторизованный сервисный центр. 2 • Утилизация устройства Важно, чтобы Вы вытянули аккумуляторы, прежде чем выбросить устройство. Для того, чтобы это сделать, обратитесь в авторизованный сервисный центр или выполните следующие действия: отключить прибор от электрической сети, демонтируйте шейку от основного корпуса, вытянув центральный винт, а затем открутите пять (5) крепежных винтов, расположенных в задней части шейки (fig.24). Аккуратно поднимите верхнюю крышку шейки и открутите два винта электрической цепи, отсоедините блок аккумуляторов, потянув за защелку (fig.25-26-27). Не выбрасывайте блок аккумуляторов в мусорное ведро, отнесите его в ближайший авторизованный сервисный центр Rowenta или место, специально отведенное для обработки такого вида отходов. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

• В соответствии с действующим положением, любое устройство, которое вышло из строя, нудно отнести в авторизованный сервисный центр, где оно будет безопасно утилизировано.

• Окружающая среда: Положение 2002/95/CE Предупреждение Не устанавливайте блок заражаемых аккумуляторов с не заряжаемыми аккумуляторами. Если Вы хотите заменить батарейки, посетите авторизованный сервисный центр. Батареи предназначены только для использования в помещении. Не погружайте их в воду. Обращайте с аккумуляторами осторожно. Не берите батарейки в рот. Не позволяйте, чтобы аккумуляторы вступали в контакт с другими металлическими предметами, такими как кольца, гвозди или шурупы. Будьте осторожны, чтобы не спровоцировать внутреннее короткое замыкание в аккуму

вставляя металлические предметы через их конечности. Если короткое замыкание имеет место, температура батареи может возрасти до опасного уровня, вызывая серьезные ожоги или даже

орание. Если аккумуляторы начинают течь, не трите глаза или слизистые оболочки. Вымойте руки и промойте глаза чистой водой. Если раздражение не проходит, обратитесь к врачу.

Давайте поможем защитить окружающую среду

Ваше устройство содержит множество полезных или перерабатываемых материалов. Отнесите устройство в пункт приема для утилизации.

Если Вы заметили, что Ваш пылесос не работает должным образом, перед любой проверкой, выключите его, поставив кнопку Включить/Выключить в положение Выключить. Ремонт могут делать только специалисты, использующие оригинальные запчасти. Попытка отремонтировать электрическое устройство в домашних условиях может быть опасной для пользователя. Если пылесос не включается Убедитесь, что зарядное устройство полностью отсоединено от пылесоса. Если отключено, значит, аккумулятор разряжен. Зарядите аккумулятор. Если три световые индикаторы заряда начинают одновременно очень быстро мигать синим цветом, когда Вы подключили зарядное устройство до пылесоса, это значит, что Вы используете неправильное зарядное устройство, или устройство, которое Вы используете неисправное. Если пылесос не пылесосит

• Электрощетка засорилась: прочистите ее.

• Распределитель забит: вытяните контейнер для сбора пыли и очистите распределитель Если пылесос работает плохо

выдает свист или шум

• Трубки или шланги частично засорены: прочистите их.

акопитель пыли заполнен: опорожните и очистите его.

• Контейнер для сбора пыли плохо установлен: поместите его правильно.

• Дельтовидная насадка пылесоса загрязнена: демонтируйте электрощетку и очистите ее.

• Поролоновый фильтр защиты двигателя загрязнился: очистите его. Если распределитель загрязнился

• Распределитель иногда накапливает пыль. Убедитесь, что ничто не блокирует канал между распределителем и контейнером для сбора пыли.

• Заблокировано открытие контейнера для пыли: вытяните контейнер, опорожните и очистите его. Головка пылесоса движется с трудом Убавьте интенсивность пылесоса с помощью соответствующей кнопки. Если проблема не будет устранена, отнесите пылесос Rowenta в ближайший авторизованный сервисный центр. См. список авторизованных сервисных центров Rowenta или обратитесь в отдел обслуживания клиентов Rowenta. Если устройство перегревается В прибора срабатывает защитная функция: если он заряжается, то зарядка прекращается, если он работает, то останавливается двигатель и 3 световых индикатора заряда аккумулятора одновременно и быстро мигают. В случае неисправности: - Остановите прибор, если он работает (кнопка выключить) - Или прекратите зарядку, если устройство заряжается (отключите зарядное устройство) - И дайте ему остыть в течение не менее 1 часа.

Устройство предназначено только для использования в домашних условиях. Компания Rowenta не несет ответственности за устройство в случае неправильного использования , которое противоречит

ой инструкции. Прочтите инструкцию перед первым использованием пылесоса: использование устройства в любых других целях, кроме как указанных здесь, освобождает компанию Rowenta от какой-либо

9. Контейнер для пилу
