РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD50X85TJ SONY

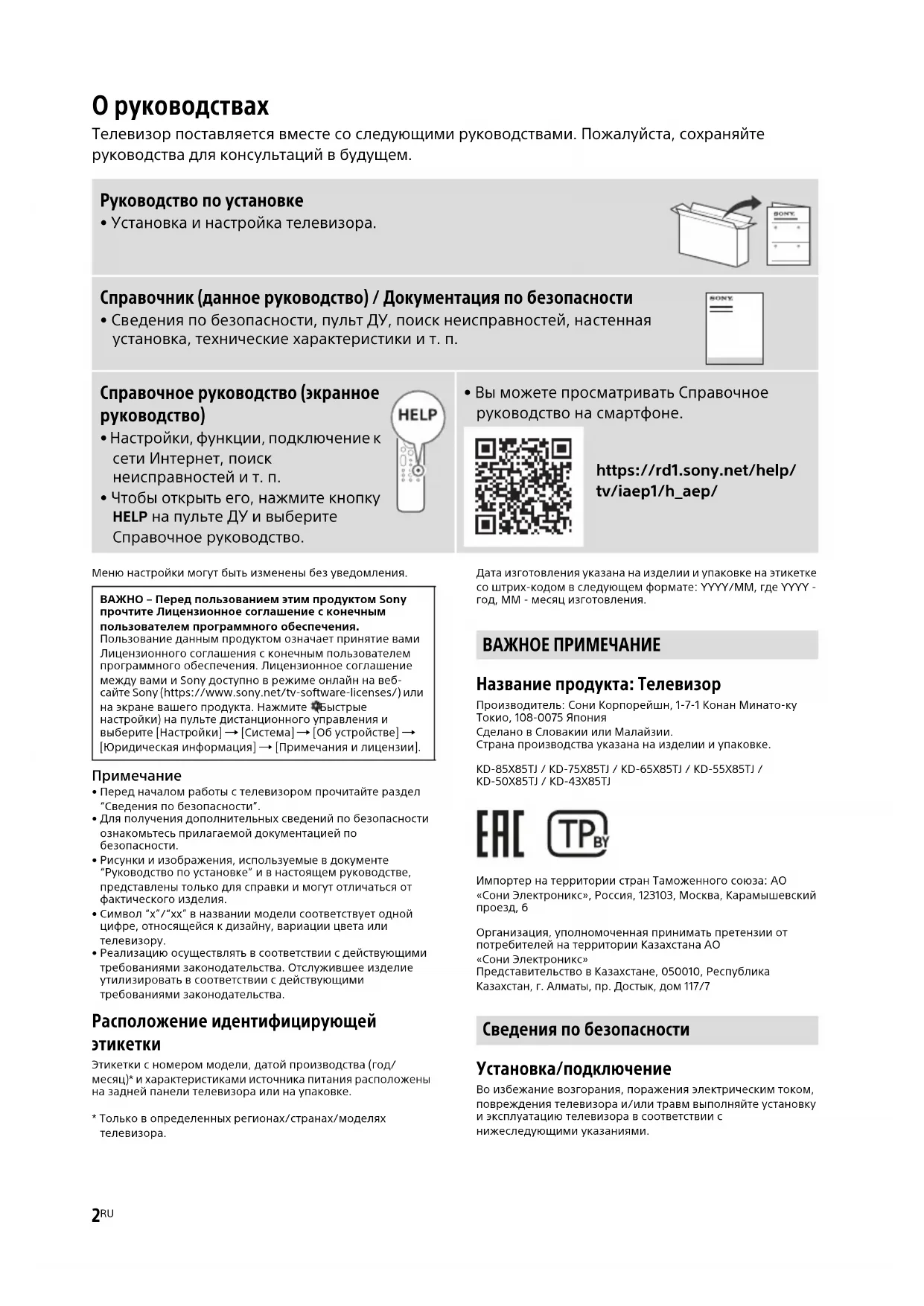

О руководствах Телевизор поставляется вместе со следующими руководствами. Пожалуйста, сохраняйте руководства для консультаций в будущем. Меню настройки могут быть изменены без уведомления.

• Перед началом работы с телевизором прочитайте раздел “Сведения по безопасности”.

• Для получения дополнительных сведений по безопасности ознакомьтесь прилагаемой документацией по безопасности.

• Рисунки и изображения, используемые в документе “Руководство по установке” и в настоящем руководстве, представлены только для справки и могут отличаться от фактического изделия.

• Символ “x”/“xx” в названии модели соответствует одной цифре, относящейся к дизайну, вариации цвета или телевизору.

• Реализацию осуществлять в соответствии с действующими требованиями законодательства. Отслужившее изделие утилизировать в соответствии с действующими требованиями законодательства. Расположение идентифицирующей

Этикетки с номером модели, датой производства (год/ месяц)* и характеристиками источника питания расположены на задней панели телевизора или на упаковке.

• Только в определенных регионах/странах/моделях телевизора. Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате: YYYY/MM, где YYYY - год, MM - месяц изготовления. Название продукта: Телевизор Производитель: Сони Корпорейшн, 1-7-1 Конан Минато-ку Токио, 108-0075 Япония Сделано в Словакии или Малайзии. Страна производства указана на изделии и упаковке. KD-85X85TJ / KD-75X85TJ / KD-65X85TJ / KD-55X85TJ / KD-50X85TJ / KD-43X85TJ Импортер на территории стран Таможенного союза: АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6 Организация, уполномоченная принимать претензии от потребителей на территории Казахстана АО «Сони Электроникс» Представительство в Казахстане, 050010, Республика Казахстан, г. Алматы, пр. Достык, дом 117/7 Установка/подключение Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями. Руководство по установке

• Установка и настройка телевизора. Справочник (данное руководство) / Документация по безопасности

• Сведения по безопасности, пульт ДУ, поиск неисправностей, настенная установка, технические характеристики и т. п. Справочное руководство (экранное руководство)

• Настройки, функции, подключение к сети Интернет, поиск неисправностей и т. п.

• Чтобы открыть его, нажмите кнопку HELP на пульте ДУ и выберите Справочное руководство.

• Вы можете просматривать Справочное руководство на смартфоне. https://rd1.sony.net/help/ tv/iaep1/h_aep/ ВАЖНО – Перед пользованием этим продуктом Sony прочтите Лицензионное соглашение с конечным пользователем программного обеспечения. Пользование данным продуктом означает принятие вами Лицензионного соглашения с конечным пользователем программного обеспечения. Лицензионное соглашение между вами и Sony доступно в режиме онлайн на веб- сайте Sony (https://www.sony.net/tv-software-licenses/) или на экране вашего продукта. Нажмите (Быстрые настройки) на пульте дистанционного управления и выберите [Настройки] [Система] [Об устройстве] [Юридическая информация] [Примечания и лицензии]. ВАЖНОЕ ПРИМЕЧАНИЕ Сведения по безопасности3

• Телевизор следует устанавливать вблизи легкодоступной сетевой розетки.• Во избежание опрокидывания устройства, получения травмы или повреждения имущества установите телевизор на устойчивую ровную поверхность.• Установите телевизор в таком месте, где его нельзя задеть или опрокинуть.• Установите телевизор таким образом, чтобы его настольная подставка не выступала за подставку для телевизора (не входит в комплект). Если настольная подставка выступает за подставку для телевизора, телевизор может опрокинуться и упасть, что может привести к травме или повреждению телевизора. Перемещение
• Перед перемещением телевизора отсоедините от него все кабели.• Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски KD-85X8xTJ).• При переноске телевизора вручную держите его, как показано ниже. Не прикладывайте усилия к ЖК-панели и рамке экрана.• При подъеме или перемещении телевизора крепко придерживайте его снизу. KD-85X8xTJ KD-75X8xTJ / 65X8xTJ / 55X8xTJ / 50X8xTJ / 43X8xTJ
• При перевозке берегите телевизор от ударов и сильной вибрации.• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально. Предотвращение опрокидывания

10 мм - 12 ммВинт M6 (не входит в комплект)Винт (не входит в комплект)Кабель (не входит в комплект)1,5 Н·м {15 кгс·см}(прилагается)4

Пульт ДУ и телевизор Форма, расположение, наличие и функции кнопок пульта дистанционного управления зависят от региона/страны/ модели/параметров телевизора. (микрофон) / (Google Ассистент): Используйте Google Ассистент*

. Для получения советов по управлению телевизором нажмите кнопку микрофона на пульте дистанционного управления и произнесите фразу “голосовые советы”.*

////: Навигация и выбор пунктов экранного меню. TV: Отобразите список каналов телевизора или переключите на вход. (Включение) Цифровые кнопки / (информация/Вывод скрытого

Отображение информации. (текст): Отображение текстовой информации. YouTube™ / NETFLIX / Disney+ / Prime Video / Цветные кнопки GUIDE/ : Отобразите электронную программу телепередач телевизора или ТВ-приставка*

REC LIST: Отображение списка записей на жестком диске USB*

(выбор источника входного

Служит для отображения и выбора источника входного сигнала и т.д. (быстрые настройки): Показать меню быстрых настроек. BACK/ HOME +/– (громкость)

CH +/–//: Выбор канала или следующей () / предыдущей ()

AUDIO: Выбор языка для многоязычного источника или двухканального звука (функция зависит от источника программы). (установка субтитров) HELP: Отображение меню справки.

REC: Запись текущей программы на жесткий диск USB*

EXIT (Включение) Датчик пульта дистанционного управления / датчик света / LED *1 Только в определенных регионах/странах/моделях телевизора/языках.*2 Для использования Google Ассистента или голосового поиска требуется подключение к сети Интернет.*3 Требуется настройка [Настройка ТВ-приставки].*4 Недоступно для Италии.

*5 Быстрый доступ обеспечивается нажатием и удержанием кнопки (отключение звука). Установка телевизора на

Использование дополнительного кронштейна для настенной установки (SU-WL850 или SU-WL450)* (не входит в

К сведению покупателей: Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно. К сведению дилеров и подрядчиков Sony: Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия. Сведения по монтажу с помощью кронштейна для настенной установки Для получения инструкций по установке кронштейна для настенной установки см. сведения об установке (Кронштейн для настенной установки) на странице вашей модели телевизора. https://www.sony.eu/support

• Следуйте инструкции к кронштейну для настенной установки для вашей модели. Для правильной установки телевизора необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора.

• Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной службы.

• По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony, в том числе: —Кронштейн для настенной установки SU-WL850 —Кронштейн для настенной установки SU-WL450

• Обязательно используйте винты, прилагаемые к кронштейну для настенной установки, когда будете прикреплять кронштейн для настенной установки к телевизору. Прилагаемые винты имеют конструкцию, которая указана на рисунке, при измерении от контактной поверхности кронштейна для настенной установки. Диаметр и длина винтов различаются в зависимости от модели кронштейна для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т. д.

• Если вы решили пока не устанавливать настольную подставку, храните неиспользованные винты и настольную подставку в безопасном месте. Храните винты в недоступных для маленьких детей

• Только в определенных регионах/странах/моделях телевизора.Для получения дополнительной информации см. Справочное руководство.

Винт (M6)Кронштейн для настенной установки10 мм - 12 мм6

Поиск неисправностей Основные способы поиска и устранения неисправностей для следующих проблем: пустой экран, отсутствие звука, замерзший кадр, отсутствие реакции телевизора при нажатии кнопок, потеря сети. При возникновении данных проблем выполните следующие действия. 1 Перезапустите телевизор, нажимая кнопку питания на пульте дистанционного управления в течение около пяти секунд. Телевизор перезапустится. Если телевизор не возвращается в предыдущий режим, попробуйте отсоединить сетевой кабель, а затем нажмите кнопку питания на телевизоре и отпустите ее. Подождите две минуты, а затем снова подключите сетевой

Или нажмите и удерживайте кнопку питания на телевизоре в течение около 40 секунд, пока телевизор не выключится. 2 См. меню справки, нажав на пульте дистанционного управления кнопку HELP. 3 Подключите телевизор к Интернету и выполните обновление программного обеспечения. Компания Sony рекомендует своевременно обновлять программное обеспечение телевизора. Благодаря обновлению программного обеспечения улучшаются рабочие характеристики телевизора, а также доступны новые

4 Посетите веб-сайт поддержки Sony (информация представлена в конце этого руководства). При включении телевизор может некоторое время не включаться — даже при нажатии кнопки питания на пульте дистанционного управления или самом телевизоре. Для инициализации системы требуется некоторое время. Подождите примерно одну минуту, затем повторите попытку. Не работает пульт дистанционного управления.

• Замените батарейки. Забыли пароль для функции “Замок от

• Введите 9999 в качестве PIN-кода и введите новый PIN-код. Технические характеристики

Система панели: Панель ЖКД (жидкокристаллический дисплей), Светодиодная подсветка Система телевещания: В зависимости от выбранной страны/региона/модели

Аналоговый: B/G, D/K, I Цифровой: DVB-T/DVB-C/DVB-T2 Спутник: DVB-S/DVB-S2 Система цвета: PAL/SECAM/NTSC3.58 (только видео)/NTSC4.43 (только видео) Диапазон принимаемых каналов: В зависимости от выбранной страны/региона/ модели телевизора Аналоговый: UHF/VHF/кабель Цифровой: UHF/VHF/кабель Спутник: промежуточная частота 950- 2150 МГц Выход звука: 10 Вт + 10 Вт Беспроводная технология Протокол IEEE 802.11a/b/g/n/ac Bluetooth® версии 4.2 Входные/выходные разъемы Антенна/кабель Разъем 75 Ом для VHF/UHF Спутниковая антенна Гнездовой разъем типа F, 75 Ом. DiSEqC 1.0, LNB 13 В/18 В, тон 22 кГц, Перед. по одному кабелю EN50494. / AV IN Видео-/аудиовход (разъем типа minijack) HDMI IN 1/2/3/4 (с поддержкой HDCP 2.3)

Для получения дополнительной информации о поиске неисправностей см. Справочное руководство.7

В режиме eARC (Enhanced Audio Return Channel) Для получения подробной информации см. интерактивное Справочное руководстве. За исключением режима eARC 5,1-канальный линейный PCM: 32/44,1/ 48/88,2/96/176,4/192 кГц 16/20/24 бит, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (только HDMI IN 3)*

В режиме eARC Для получения подробной информации см. интерактивное Справочное руководстве. В режиме ARC Двухканальный линейный PCM: 48 кГц 16 бит, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Цифровой оптический разъем (двухканальный линейный PCM: 48 кГц 16 бит, Dolby Audio, DTS) (стерео мини-гнездо)

Порт устройства USB (жесткий диск 2 USB для функции записи) USB-порт 1 поддерживает высокоскоростное соединение USB (USB 2.0) USB-порт 2 поддерживает сверхскоростное соединение USB (USB 3.1 Gen 1) Разъем под CAM (модуль ограниченного

LAN Разъем 10BASE-T/100BASE-TX (скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных не гарантируются.) Питание, справочный лист технических данных устройства и другое Требования по электропитанию 220 В – 240 В пер. тока, 50 Гц Класс энергопотребления KD-85X8xTJ / 65X8xTJ / 55X8xTJ / 50X8xTJ: A KD-75X8xTJ / 43X8xTJ: B Размер экрана (по диагонали) (прибл.) KD-85X8xTJ: 214,8 cм / 85 дюймов KD-75X8xTJ: 189,3 cм / 75 дюймов KD-65X8xTJ: 163,9 cм / 65 дюймов KD-55X8xTJ: 138,8 cм / 55 дюймов KD-50X8xTJ: 125,7 cм / 50 дюймов KD-43X8xTJ: 108,0 cм / 43 дюймов Удельная потребляемая мощность в режиме [Стандартный]: KD-85X8xTJ: 12,0 мВт/см

Энергопотребление В режиме [Стандартный] KD-85X8xTJ: 236 Вт KD-75X8xTJ: 226 Вт KD-65X8xTJ: 145 Вт KD-55X8xTJ: 116 Вт KD-50X8xTJ: 95 Вт KD-43X8xTJ: 76 Вт Ежегодное энергопотребление*

KD-85X8xTJ: 327 в кВт-ч за год KD-75X8xTJ: 313 в кВт-ч за год KD-65X8xTJ: 201 в кВт-ч за год KD-55X8xTJ: 161 в кВт-ч за год KD-50X8xTJ: 132 в кВт-ч за год KD-43X8xTJ: 105 в кВт-ч за год Мощность, потребляемая в дежурном

0,50 Вт (25 Вт в режиме обновления программного обеспечения и данных EPG) Разрешение экрана (по горизонтали × по вертикали) (точек) 3840 × 2160 Выходные параметры 500 мА (для USB 1), 900 мА (для USB 2) Размеры (прибл.) (ш × в × г) (см) С настольной подставкой KD-85X85TJ: 189,9 × 117,6 × 45,6 KD-75X85TJ: 167,5 × 104,0 × 41,0 KD-65X85TJ: 145,2 × 90,5 × 33,8 KD-55X85TJ: 123,3 × 78,4 × 33,8 KD-50X85TJ: 111,9 × 71,5 × 28,6 KD-43X85TJ: 96,4 × 62,8 × 28,6 Без настольной подставки KD-85X8xTJ: 189,9 × 108,9 × 7,1 KD-75X8xTJ: 167,5 × 96,2 × 7,3 KD-65X8xTJ: 145,2 × 83,4 × 7,2 KD-55X8xTJ: 123,3 × 71,1 × 7,2 KD-50X8xTJ: 111,9 × 64,9 × 7,0 KD-43X8xTJ: 96,4 × 56,3 × 6,98

Ширина подставки (прибл.) (см) Стандартное положение: KD-85X85TJ: 153,2 KD-75X85TJ: 133,0 KD-65X85TJ: 120,8 KD-55X85TJ: 106,1 KD-50X85TJ / 43X85TJ: 66,5 Узкое положение: KD-85X85TJ: 66,0 KD-75X85TJ: 55,9 KD-65X85TJ: 46,0 Масса (прибл.) (кг) С настольной подставкой KD-85X85TJ: 46 KD-75X85TJ: 33,8 KD-65X85TJ: 23 KD-55X85TJ: 17,7 KD-50X85TJ: 13,3 KD-43X85TJ: 10,7 Без настольной подставки KD-85X8xTJ: 44,5 KD-75X8xTJ: 32,6 KD-65X8xTJ: 22,1 KD-55X8xTJ: 16,8 KD-50X8xTJ: 12,7 KD-43X8xTJ: 10,2

Дополнительные принадлежности Кронштейн для настенной установки: SU-WL850 (только KD-75X8xTJ / 65X8xTJ / 55X8xTJ) Кронштейн для настенной установки: SU-WL450 Условия хранения: Товары сохраняют в упакованном виде в темных, сухих, чистых, хорошо вентилируемых помещениях, изолированных от мест хранения кислот и

Температура хранения*

: от -20 °C до +60 °C. Относительная влажность

: < 80 % (без конденсации). Рабочая температура: от 0 °C до 40 °C. Рабочая относительная влажность: 10 – 80 % (без конденсации). *1 При вводе сигнала 4096 × 2160p и установке для параметра [Широкоэкранный режим] значения [Нормальный], отображается разрешение 3840 × 2160p. Для получения изображения 4096 × 2160p установите для параметра [Широкоэкранный режим] значение [Полный 1] или [Полный 2]. *2 См. экранное меню, чтобы установить [Формат сигнала HDMI]. *3 Для получения подробной информации см. интерактивное Справочное руководстве. *4 Только HDMI IN 3 & 4. Для подключения используйте кабель Ultra High Speed HDMI Cable. *5 Подключите аудиосистему к HDMI IN 3 для перенаправления аудиосигнала телевизора на аудиосистему. *6 Функция недоступна для Италии. *7 За потребление электроэнергии в кВт-ч за год принято энергопотребление телевизора, работающего 4 часа в день в течение 365 дней. Фактическое энергопотребление будет напрямую зависеть от способа использования телевизора. *8 Указанная величина мощности потребления в режиме ожидания достигается после того, как телевизор выполнит необходимые внутренние

*9 Потребляемая мощность в режиме ожидания увеличится при подключении телевизора к сети. *10 Примечание: максимальные значения для обоих параметров не могут быть достигнуты одновременно.

• Доступность дополнительных аксессуаров зависит от страны/региона/модели телевизора/наличия в

• Конструкция и технические характеристики могут быть изменены без уведомления.

• Могут потребоваться подписки для служб и приложений, а также применяться дополнительные положения, условия и/или тарифы оплаты при пользовании Google Ассистентом. Примечание относительно цифрового ТВ

• Цифровое ТВ (цифровое эфирное/ спутниковое/кабельное телевизионное вещание), интерактивные службы и функции сети могут быть доступны не во всех странах и регионах. Некоторые функции могут не работать или работать ненадлежащим образом с некоторыми поставщиками услуг и в некоторых сетевых средах. Поставщики телевизионных услуг могут установить дополнительный сбор за свои услуги.

• Данный телевизор поддерживает цифровое вещание, используя кодеки MPEG-2, H.264/MPEG-4 AVC и H.265/HEVC, но его совместимость со всеми сигналами оператора/служебными сигналами, которые со временем могут изменяться, не гарантируется.9

Информация о торговых марках

• Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio и символ с двойной буквой D являются торговыми марками Dolby Laboratories Licensing Corporation. Произведено по лицензии Dolby Laboratories. Конфиденциальные неопубликованные материалы. Авторское право © 1992-2020 Dolby Laboratories. Все права защищены.

• Gracenote, эмблема и логотип Gracenote, а также логотип “Powered by Gracenote” являются зарегистрированными торговыми марками или торговыми марками Gracenote, Inc. в США и/или других странах.

• Google TV и сопутствующие логотипы являются торговыми знаками корпорации Google LLC.

• Сведения о патентах DTS см. http:// patents.dts.com. Изготовлено по лицензии DTS, Inc. DTS, Digital Surround и логотип DTS являются зарегистрированными товарными знаками или товарными знаками DTS, Inc. в США и других странах. © 2020 DTS, Inc. ВСЕ ПРАВА ЗАЩИЩЕНЫ.

• Netflix является зарегистрированной торговой маркой Netflix, Inc.

• DiSEqC™ является товарным знаком EUTELSAT. Данный телевизор поддерживает протокол связи DiSEqC 1.0. Данный телевизор не предназначен для управления моторизованными антеннами.

• TUXERA является зарегистрированным товарным знаком Tuxera Inc. в США и других

• Все другие торговые марки являются собственностью соответствующих владельцев.2
