РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KDL32EX719 SONY

Для получения полезной информации о продукции

Инструкция по эксплуатации

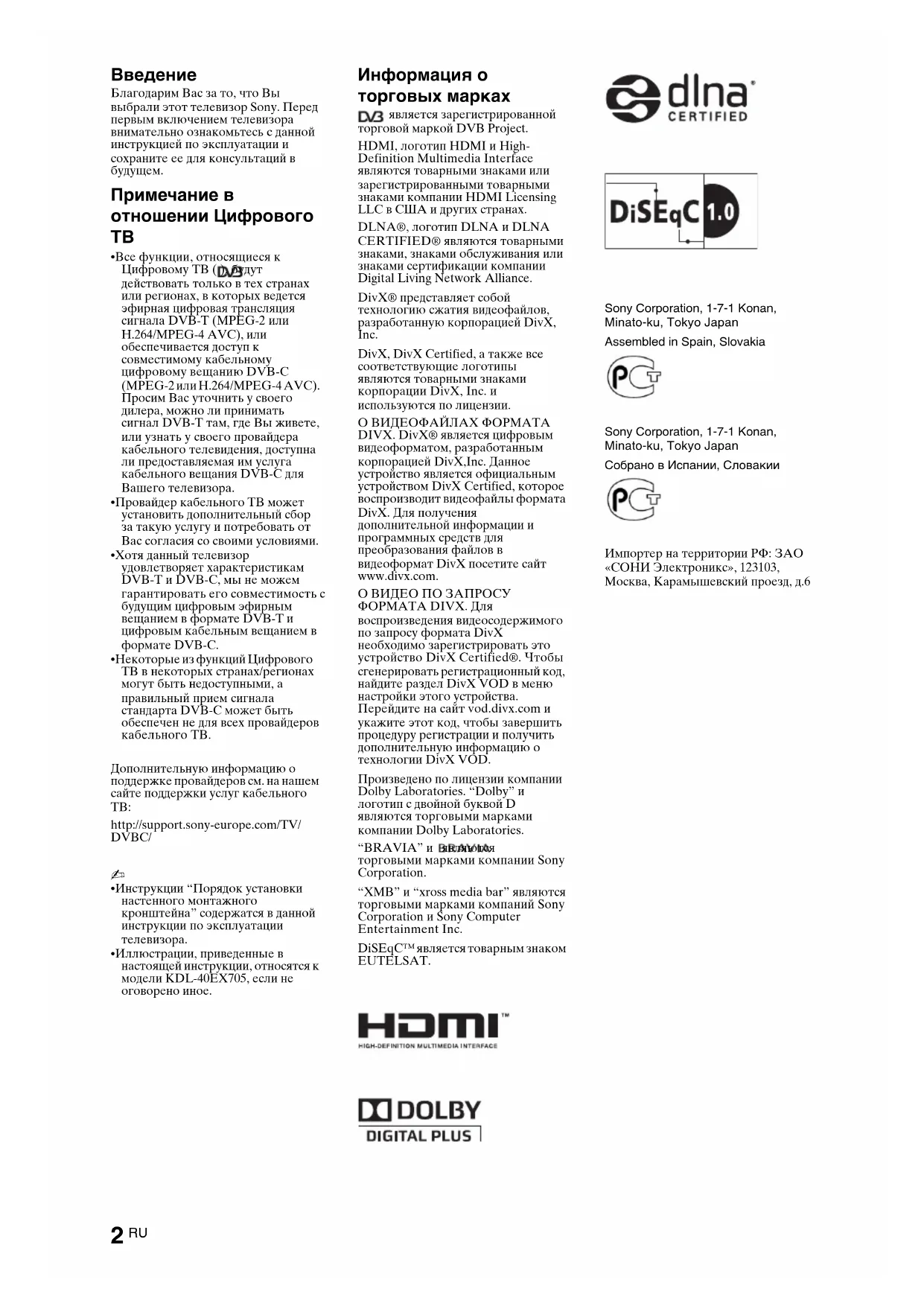

Благодарим Вас за то, что Вы

выбрали этот телевизор Sony. Перед

первым включением телевизора

внимательно ознакомьтесь с данной

инструкцией по эксплуатации и

сохраните ее для консультаций в

• Все функции, относящиеся к

Цифровому ТВ ( ), будут

действовать только в тех странах

или регионах, в которых ведется

эфирная цифровая трансляция

сигнала DVB-T (MPEG-2 или

H.264/MPEG-4 AVC), или

обеспечивается доступ к

совместимому кабельному

цифровому вещанию DVB-C

(MPEG-2 или H.264/MPEG-4 AVC).

Просим Вас уточнить у своего

дилера, можно ли принимать

сигнал DVB-T там, где Вы живете,

или узнать у своего провайдера

кабельного телевидения, доступна

ли предоставляемая им услуга

кабельного вещания DVB-C для

• Провайдер кабельного ТВ может

установить дополнительный сбор

за такую услугу и потребовать от

Вас согласия со своими условиями.

• Хотя данный телевизор

удовлетворяет характеристикам

DVB-T и DVB-C, мы не можем

гарантировать его совместимость с

будущим цифровым эфирным

вещанием в формате DVB-T и

цифровым кабельным вещанием в

• Некоторые из функций Цифрового

ТВ в некоторых странах/регионах

могут быть недоступными, а

правильный прием сигнала

стандарта DVB-C может быть

обеспечен не для всех провайдеров

Дополнительную информацию о

поддержке провайдеров см. на нашем

сайте поддержки услуг кабельного

• Инструкции “Порядок установки

настенного монтажного

кронштейна” содержатся в данной

инструкции по эксплуатации

• Иллюстрации, приведенные в

настоящей инструкции, относятся к

модели KDL-40EX705, если не

является зарегистрированной

торговой маркой DVB Project.

HDMI, логотип HDMI и High-

Definition Multimedia Interface

являются товарными знаками или

зарегистрированными товарными

знаками компании HDMI Licensing

LLC в США и других странах.

DLNA®, логотип DLNA и DLNA CERTIFIED® являются товарными

знаками, знаками обслуживания или

знаками сертификации компании

Digital Living Network Alliance.

DivX® представляет собой

технологию сжатия видеофайлов,

разработанную корпорацией DivX,

DivX, DivX Certified, а также все

соответствующие логотипы

являются товарными знаками

корпорации DivX, Inc. и

используются по лицензии.

О ВИДЕОФАЙЛАХ ФОРМАТА

DIVX. DivX® является цифровым

видеоформатом, разработанным

корпорацией DivX,Inc. Данное

устройство является официальным

устройством DivX Certified, которое

воспроизводит видеофайлы формата

дополнительной информации и

программных средств для

преобразования файлов в

видеоформат DivX посетите сайт

воспроизведения видеосодержимого

по запросу формата DivX

необходимо зарегистрировать это

устройство DivX Certified®. Чтобы

сгенерировать регистрационный код,

найдите раздел DivX VOD в меню

настройки этого устройства.

Перейдите на сайт vod.divx.com и

укажите этот код, чтобы завершить

процедуру регистрации и получить

дополнительную информацию о

технологии DivX VOD.

Произведено по лицензии компании

Dolby Laboratories. “Dolby” и

логотип с двойной буквой D

являются торговыми марками

компании Dolby Laboratories.

торговыми марками компании Sony

“XMB” и “xross media bar” являются

торговыми марками компаний Sony

Corporation и Sony Computer

DiSEqC™ является товарным знаком

Minato-ku, Tokyo Japan

Собрано в Испании, Словакии

Импортер на территории РФ: ЗАО

«СОНИ Электроникс», 123103,

Москва, Карамышевский проезд, д.63

Проверка принадлежностей3

Установка батареек в пульт ДУ3

Сборка настольной подставки (кроме модели KDL-60EX705)4

Подключение антенны/приемника-декодера цифрового телевидения/записывающего

устройства (например, DVD-проигрывателя с функцией записи)4

Устойчивая установка телевизора 5

Группирование кабелей 6

Первоначальная настройка6

Отсоединение настольной подставки от телевизора8

Использование функций телевизора 9

Использование i-Manual 10

Дополнительные сведения

Поиск и устранение неисправностей11

Технические характеристики 13

Установка принадлежностей (кронштейн для настенной установки) 16

Таблица установочных размеров телевизора 17

Схема/таблица расположения винтов и скоб 18

Сведения по безопасности19

Меры предосторожности 20

Проверка принадлежностей

Кабель питания переменного тока (1)

Батарейки размера AAA (типа R3) (2)

Держатель кабеля (1)

Задняя крышка подставки (1)*

(только для моделей KDL-40/32EX719,

Настольного подставка (1)*

(кроме модели KDL-60EX705)

Фиксирующие винты для подставки

(кроме модели KDL-60EX705)

Винты для сборки подставки (M5 × 16) (4)

(только для моделей KDL-40/32EX719,

KDL-40EX718, KDL-40/32EX717, KDL-40/

1 Для моделей KDL-46EX719, KDL-46EX718, KDL-46EX717, KDL-46EX716, KDL-55/46EX715, KDL-46EX709, KDL-46EX708, KDL-46EX707, KDL-46EX706 и KDL-60/52/46EX705 задняя крышка подставки устанавливается на подставку на заводе. *

2 При использовании моделей KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 и KDL-40/32EX605 соберите настольную подставку с помощью прилагаемых монтажных винтов.При сборке настольной подставки сверяйтесь со специальной инструкцией. Установка батареек в

• Данный телевизор BRAVIA имеет встроенное руководство по эксплуатации. Информацию о его использовании см. в разделе “Использование i-Manual” (стр. 10). • Перед включением телевизора прочтите раздел “Сведения по безопасности” (стр. 19). Сохраните это руководство для обращения к нему в дальнейшем.4

подставки (кроме модели

1 Информацию о правильном

креплении для некоторых

моделей телевизоров см. в

прилагаемой инструкции для

настольной подставки.

2 Установите телевизор на

настольную подставку.

3 Закрепите телевизор на

настольной подставке с помощью

прилагаемых винтов, используя

отверстия, указанные

~ • При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}. 4 При использовании модели

32EX706, KDL-40/32EX705 и

KDL-40/32EX605 после затяжки

всех винтов установите

прилагаемую заднюю крышку на

настольную подставку.

Подключение антенны/

цифрового телевидения/

Подключение телеприставки/

видеозаписывающего устройства

(например, DVD-рекордера) с

помощью разъема SCART • Осторожно вверните спутниковый разъем вручную, не используйте никакие инструменты.• При подключении спутниковой антенны телевизор должен быть выключен.НастройкаТелеприставка/видеозаписывающее устройство (например, DVD-рекордер)5

Подключение приемника-декодера

цифрового телевидения/

записывающего устройства

(например, DVD-проигрывателя с

функцией записи) с помощью

Рекомендации по разъему типа F

В отношении разъема типа F

рекомендуется использовать следующий

Внутренняя жила должна выступать из

разъема менее чем на 1,5 мм.

Устойчивая установка

1 Закрутите шуруп (диаметром

4 мм, не прилагается) в подставку

2 Закрутите крепежный винт

× 16, не прилагается) в

отверстие под винт на телевизоре.

3 Свяжите шуруп и крепежный

винт прочной бичевкой (не

прилагается). Телеприставка/видеозаписывающее устройство (например, DVD-рекордер)макс. 1,5 мм(Справочный рисунок разъема типа F)Настройка6

Группирование кабелей

~ • Не скрепляйте кабель питания переменного тока вместе с другими кабелями. Первоначальная

1 Подключите телевизор к

электрической розетке.

2 Для моделей EX719/EX718/

EX717/EX716/EX715/EX709/

убедитесь, что параметр ENERGY SAVING SWITCH включен ( z). 3 Нажмите кнопку 1 на

При первом включении телевизора

на экране автоматически

отобразится меню “Язык”

Следуйте указаниям, появляющимся

Автонастройка спутника:

“Автонастройка спутника”

используется для автоматической

настройки на доступные спутниковые

каналы. Система управления Digital

Satellite Equipment Control (DiSEqC)

1.0 позволяет настраивать до четырех

различных каналов. Для каждого

отдельного соединения можно

выполнить следующие настройки.

Для настройки входа DiSEqC в

системе “Управление DiSEqC”

используйте пункт “Конфигурация

1 “Конфигурация LNB”:

При наличии нестандартного блока

LNB (блок с низким уровнем шума)

можно выполнить ручную настройку.

– При наличии канала с одним

спутником можно оставить его

начальную настройку.

– Для каналов с двумя спутниками

потребуется установить значения

“Тональная посылка A” (1-й

спутник) и “Тональная посылка B”

(2-й спутник) в настройках системы

“Управление DiSEqC”. Только для моделей EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705 4 Автонастройка спутникаКонфигурация LNBТип сканированияТранспондерДоп. установки Уровень сигнала Качество сигнала Универсал., Авто, Отключен, 13/18VСетевое сканирование10700MHz, Г

оризонтальная, 22000Ksym/s Нет НетНачать 6/15

– Кроме того, можно использовать

команду DiSEqC A (1-й спутник) и

B (2-й спутник), если блок LNB или

универсальный коммутатор

поддерживают эти команды.

– Для каналов с четырьмя

спутниками требуется управление

“Нижний диапазон LNB” и

“Верхний диапазон LNB”:

– Используются для указания

диапазонов частот LNB.

Обязательно обратитесь к

документации LNB для настройки

частот (обычно отображается как

– Значения по умолчанию

универсальных блоков LNB.

– Если блок LNB поддерживает оба

диапазона (нижний и верхний), то

можно указать оба. Если он

поддерживает только один

диапазон, укажите нижний.

“Тон-сигнал 22 кГц”: Если

используется двухдиапазонный

блок LNB (нижний и верхний

диапазоны), установите значение

“Авто”. Телевизор выполнит все

необходимые настройки

автоматически; в противном случае

установите значение “Выкл.”.

“Напряжение LNB”: Используется

для указания напряжения для блока

LNB с двойной поляризацией.

– 13/18V: по умолчанию.

– 14/19V: если длина кабеля LNB

– Выкл.: если можно использовать

внешний блок питания.

2 “Тип сканирования”:

Если при использовании параметра

“Сетевое сканирование” не найдены

каналы, попробуйте использовать

параметр “Полное сканирование”.

“Полное сканирование”:

Используется для выполнения

полного сканирования частот и

гарантирует настройку на все

возможные программы для

текущей конфигурации LNB. Ранее

настроенные программы будут

“Сетевое сканирование”:

Используется для выполнения

сканирования транспондеров сети

(также называется NIT). Так как

сканирования” выполняется

быстрее, чем “Полное

сканирование”, рекомендуется

использовать ее при настройке в

известной сети (обычно это

относится к спутнику). Необходимо

указать транспондер, с которого

будет поступать сетевая

транспондеры). Ранее настроенные

программы будут потеряны.

“Сканирование новых служб”:

– Используется для настройки на

– Это пошаговое сканирование,

поэтому его следует использовать

в тех случаях, когда новый

транспондер добавляется к

– Ранее настроенные программы

сохраняются, а найденные

добавляются в конец списка

программы редактируемого

спутникового соединения.

• При выполнении начальной

настройки параметр “Сканирование

новых служб” недоступен.

В режиме “Сетевое сканирование”

или “Сканирование новых служб”

можно ввести настройки

транспондера вручную.

дополнительные установки

настройки для оптимизации поиска

служб, на которые требуется

Автопоиск цифр. станций: при

выборе параметра “Кабель”

рекомендуется использовать

параметр “Быстрое сканирование”

для быстрой настройки. Задайте для

параметров “Чacтотa” и

“Идентификатор сети” значения в

соответствии с информацией,

полученной от провайдера

кабельного телевидения. Если при

использовании функции “Быстрое

сканирование” не удалось найти ни

одного канала, попробуйте

использовать функцию “Полное

сканирование” (это может занять

• Функция “Полное сканирование”

может быть недоступна в некоторых

соответствующие услуги

провайдеров см. на веб-сайте

поддержки по адресу:

http://support.sony-europe.com/TV/

Сортировка прогр.: эта функция

позволяет изменить порядок

аналоговых каналов, сохраненных в

1 С помощью кнопок F/f выберите

канал, который требуется

переместить в другое положение,

затем нажмите кнопку .

2 С помощью кнопок F/f выберите

другое положение для канала,

• Для спутниковых каналов выберите

значение “Сортировка спутниковых

программ” в пункте “Цифровая

конфигурация” окна “Установки”,

чтобы изменить порядок спутниковых

каналов во время той же процедуры,

описанной выше, после завершения

начальной настройки.

• Каналы можно также настроить

Отсоединение настольной

подставки от телевизора

Выкрутите винты, показанные

• Отсоединяйте настольную подставку от

телевизора только в том случае, если

требуется установить соответствующие

• При перемещении настольной подставки не

держите ее за заднюю крышку, чтобы

избежать падения подставки, которое

может привести к получению травм или

повреждению имущества.9

Использование функций телевизора Кнопка HOMEНажмите для отображения различных экранов операций и настройки.Кнопка OPTIONSНажмите для отображения удобных функций в зависимости от текущего входа или содержимого. z

• На цифровой кнопке 5, а также на

кнопках N, PROG + и AUDIO пульта дистанционного управления имеются тактильные точки. По ним удобно ориентироваться при управлении телевизором. 1

Включите телевизор. 1 Для моделей EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705 включите переключатель ENERGY SAVING SWITCH (z).2 Для включения телевизора нажмите на нем кнопку 1

Выберите телевизионный канал. Использование цифрового электронного телегидаНажмите кнопку GUIDE в цифровом режиме для отображения цифрового телегида.

3 Просмотр телевизора10

Использование i-Manual x Вас приветствует i-Manualx Функции телевизора “BRAVIA”x Просмотр телевизораПредоставляет доступ к удобным функциям, например цифровому экранному телегиду (EPG), избранному и т.д.x Использование меню “Дом”Возможность выполнения настроек телевизора и т.д.x Функции подключенного устройстваПредоставляет информацию о подключении дополнительного оборудования.x Описание частейx Поиск и устранение неисправностейПоиск и устранение неисправностей.x Индекс ~ • Изображения и иллюстрации могут отличаться от отображаемых на экране.Данный телевизор BRAVIA имеет встроенное руководство по эксплуатации, которое можно отобразить на экране.При необходимости можно отобразить руководство i-Manual для поиска множества удобных функций. 1

Нажмите кнопку i-MANUAL.

С помощью кнопок G/g/F/f/

выберите требуемые элементы.

Поиск и устранение неисправностей

Проверьте, не мигает ли индикатор 1 (режима ожидания) красным светом.

Если мигает индикатор 1 (ожидание)

Активирована функция автодиагностики.

1 Подсчитайте, сколько раз мигает индикатор 1 (режим ожидания) перед

каждой трехсекундной паузой.

Например, индикатор может мигнуть три раза, затем последует пауза

продолжительностью три секунды, после чего индикатор снова мигнет три раза.

2 Нажмите кнопку 1 на телевизоре, чтобы выключить его, отключите

кабель питания переменного тока и сообщите своему дилеру или

специалистам сервисного центра Sony, как мигает индикатор (укажите

Если индикатор 1 (ожидание) не мигает

1 Выполните проверки в соответствии с нижеприведенной таблицей. (См.

также раздел “Поиск и устранение неисправностей” в руководстве

2 Если проблема не устраняется, обратитесь к квалифицированным

специалистам по обслуживанию телевизоров.

Состояние Пояснение и решение Изображение Нет ни изображения

• Проверьте подключение антенны или кабеля.

• Подключите телевизор к электросети и нажмите кнопку

• Если индикатор 1 (режима ожидания) загорится

красным, нажмите кнопку TV "/1.

• Изображение на экране складывается из пикселей.

Маленькие черные точки и/или яркие точки (пиксели) на

экране не являются дефектом. Дополнительные сведенияДополнительные сведения (Продолжение)12

• Убедитесь, что включен переключатель ENERGY SAVING SWITCH (

Не удается настроиться

• Проверьте подключение антенны или спутниковой

• Возможно короткое замыкание спутникового кабеля

или неполадки с подключением этого кабеля. Проверьте

кабель и соединение, а затем выключите телевизор с

помощью главного выключателя питания Вкл./Выкл. и

• Указанная частота находится вне диапазона. Обратитесь

в компанию, обеспечивающую прием спутникового

• Убедитесь, не включен ли параметр “Таймер сна”, или

проверьте значение “Продолжительность” параметра

• Убедитесь, не активизирован ли параметр “Отключение

неиспользуемого ТВ”.

• Замените батарейки.

• Возможно, телевизор находится в режиме SYNC.

Нажмите кнопку SYNC MENU, выберите пункт

“Управление ТВ”, а затем выберите “Дом (Меню)” или

“Опции” для управления телевизором.

• Введите 9999 в качестве PIN-кода. (PIN-код 9999 всегда

Состояние Пояснение и решение13

Технические характеристики

Система панели Панель жидкокристаллического дисплея (ЖКД) Система телевещания Аналоговая: в зависимости от выбранной страны/региона: B/G/H, D/K, L, IЦифровая: DVB-T/DVB-CСпутник: DVB-S/DVB-S2 Система цветного

телевидения Аналоговая: PAL, PAL60 (только вход Video In), SECAM, NTSC3.58, NTSC4.43 (только вход Video In)Цифровая: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Диапазон принимаемых

каналов Аналоговые: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41 D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Цифровые: VHF/UHFСпутник: промежуточная частота 950-2150 МГц Выходная мощность

звука 10 Вт + 10 Вт Входные/выходные разъемы

кабель Разъем 75 Ом для VHF/UHF Спутниковая антенна Гнездовой разъем типа F IEC169-24, 75 Ом.DiSEqC 1.0, LNB 13 В/18 В, тон 22 кГц /AV1, 2 21-штырьковый Scart-разъем (стандарт CENELEC), включая аудио-/видеовход, вход RGB и телевизионный аудио-/видеовыход. COMPONENT IN Поддерживаемые форматы: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i COMPONENT IN Аудиовход (гнезда типа “тюльпан”) HDMI IN1, 2, 3, 4 Видео: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iАудио: двухканальный линейный PCM: 32, 44,1 и 48 кГц, 16, 20 и 24 бит, Dolby DigitalАналоговый аудиовход (мини-гнездо) (только HDMI IN4)Вход ПК AV3 Видеовход (гнездо типа “тюльпан”) AV3 Аудиовход (гнезда типа “тюльпан”)

DIGITAL AUDIO OUT (OPTICAL) Цифровой оптический разъем (двухканальный линейный PCM, Dolby Digital) (VAR/FIX) Аудиовыход (гнезда типа “тюльпан”) PC IN Вход ПК (15-контактный мини-разъем D-sub) аудиовход для подключения ПК (мини-гнездо)USB-порт i Гнездо для подключения наушниковРазъем под CAM (Модуль ограниченного доступа) LAN Разъем 10BASE-T/100BASE-TX (Скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных интерфейса 10BASE-T/100BASE-TX для данного телевизора не гарантируются.)* Для установки локальной сети используйте кабель 10BASE-T/100BASE-TX категории 7 (не прилагается). Дополнительные сведения

Электропитание и прочее

220 В–240 В пер. тока, 50 Гц

Прибл. 152,5 см (60 дюймов) Прибл. 132,2 см (52 дюймов) Прибл. 116,8 см (46 дюймов)

0,23 Вт (15 Вт, когда для параметра “Быстрый запуск” установлено значение “Вкл.”)

210 кВт/ч 150 кВт/ч 131 кВт/ч

Габариты (прибл.) (ширина × высота × глубина)

с настольной подставкой

143,1 × 90,9 × 38,6 см 125,2 × 80,5 × 35,0 см 111,8 × 73,0 × 28,0 см

с настольной подставкой

38,1 кг 27,0 кг 21,3 кг

31,3 кг 22,7 кг 18,4 кг

См. “Проверка принадлежностей” (стр. 3).

Кронштейн для настенной установки: SU-WL500

Название модели KDL- 40EX709/

Электропитание и прочее

220 В–240 В пер. тока, 50 Гц

0,2 Вт (15 Вт, когда для параметра “Быстрый запуск” установлено значение “Вкл.”)

115 кВт/ч 107 кВт/ч 98 кВт/ч 85 кВт/ч

Габариты (прибл.) (ширина × высота × глубина)

с настольной подставкой

98,5 × 65,5 × 28,0 см 95,2 × 61,3 × 25,0 см 81,1 × 53,9 × 25,0 см 76,4 × 50,7 × 25,0 см

с настольной подставкой

17,8 кг 14,9 кг 12,7 кг 11,1 кг

Номинальная величина мощности потребления в дежурном режиме достигается после того,

как телевизор выполнит необходимые внутренние процессы.

4 часа в день и 365 дней в год

• Экономия энергопотребления

– При уменьшении настройки подсветки (яркость экрана) снижается энергопотребление.

– Настройка “Эко” (например “Энергосбережение”, “Отключение неиспользуемого ТВ”)

помогает снизить энергопотребление и, тем самым, уменьшить расходы на оплату

– Если телевизор выключается с помощью переключателя ENERGY SAVING SWITCH (только в

определенных моделях), энергопотребление будет практически нулевым.

Конструкция и технические характеристики могут быть изменены без уведомления.

Комплект поставки См. “Проверка принадлежностей” (стр. 3). Дополнительные

аксессуары Кронштейн для настенной установки: SU-WL500 Название модели KDL- 55EX715 46EX715/

Электропитание и прочее

Электропитание 220 В–240 В пер. тока, 50 Гц Размер экрана (по

диагонали) Прибл. 138,8 см (55 дюймов)Прибл. 116,8 см (46 дюймов)Прибл. 101,6 см (40 дюймов)Прибл. 80,1 см (32 дюймов) Разрешение экрана 1920 точек (по горизонтали) × 1080 строк (по вертикали) Потребляе-

ный” 101 Вт 86 Вт 84 Вт 52 Вт в режиме

“Яркий” 141 Вт 120 Вт 114 Вт 73 Вт Мощность,

1 0,2 Вт (15 Вт, когда для параметра “Быстрый запуск” установлено значение “Вкл.”)0,2 Вт (13 Вт, когда для параметра “Быстрый запуск” установлено значение “Вкл.”) Среднее ежегодное

2 147 кВт/ч 126 кВт/ч 123 кВт/ч 76 кВт/ч Габариты (прибл.) (ширина × высота × глубина)

с настольной подставкой

127,8 × 79,7 × 35,0 см 108,5 × 68,8 × 26,0 см 95,2 × 61,3 × 25,0 см 76,4 × 50,7 × 25,0 см

127,8 × 76,5 × 7,3 см 108,5 × 65,6 × 7,5 см 95,2 × 58,1 × 7,4 см 76,4 × 47,5 × 7,4 см

с настольной подставкой 26,1 кг 18,6 кг 15,4 кг 10,8 кг без настольной

подставки 21,8 кг 16,3 кг 13,2 кг 8,8 кг Комплект поставки См. “Проверка принадлежностей” (стр. 3). Дополнительные

аксессуары Кронштейн для настенной установки: SU-WL500 Название модели KDL- 40EX709/

Дополнительные сведения16

Установка принадлежностей (кронштейн для настенной

К сведению покупателей:

Для обеспечения сохранности изделия и из соображений безопасности компания Sony

настоятельно рекомендует привлекать для установки телевизора только дилеров или

лицензированных подрядчиков Sony. Не пытайтесь выполнить установку

К сведению дилеров и подрядчиков Sony:

Уделяйте повышенное внимание безопасности во время установки, периодического

обслуживания и осмотра данного изделия.

Телевизор может быть установлен с помощью кронштейна для настенной установки

SU-WL500 (продается отдельно).

• Для надлежащей установки см. инструкции, прилагаемые к настенному

монтажному кронштейну.

• См. раздел “Отсоединение настольной подставки от телевизора” (стр. 8).

• При закреплении монтажной скобы установите телевизор на настольную подставку.

• Для моделей 55EX715 и EX709/EX708/EX707/EX706/EX705:

– Обязательно сохраните выкрученные винты в надежном месте вне досягаемости детей.

– При повторном креплении настольной подставки обязательно вкрутите выкрученные винты

в исходные отверстия на задней части телевизора.

Для правильной установки данного изделия необходим достаточный опыт, в

особенности при определении того, в состоянии ли стена выдержать вес телевизора.

Обязательно привлеките для установки этого изделия на стену дилеров или

лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при

выполнении работ по установке. Компания Sony не несет ответственность за любые

поломки или травмы, вызванные неправильным обращением с изделием или его

неправильной установкой.

Таблица установочных размеров телевизора Единица измерения: см Рисунки над таблицей могут немного отличаться в зависимости от установки.

Стена, на которую будет устанавливаться телевизор, должна быть достаточно

прочной, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес

устанавливаемого телевизора. Для определения веса см. раздел “Технические

характеристики” (стр. 13). Название модели KDL- Размеры экранаКоордината положения центра экранаДлина для каждого угла установки Угол (0°) Угол (20°) AB C DEFGH60EX705143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,155EX715127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,252EX705125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,146EX719/46EX718/46EX717/46EX716/46EX715108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,446EX709/46EX708/46EX707/46EX706/46EX705111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,140EX719/40EX718/40EX717/40EX716/40EX71595,2 58,1 13,3 43,1 12,1 29,7 54,6 45,440EX709/40EX708/40EX707/40EX706/40EX70598,5 62,3 15,8 48,3 11,4 28,7 58,5 50,140EX60595,2 58,1 13,3 43,1 12,0 29,7 54,6 45,432EX719/32EX717/32EX716/32EX71576,4 47,5 18,5 43,1 12,1 26,0 47,3 45,432EX709/32EX707/32EX706/32EX70581,1 50,7 19,7 45,9 11,5 25,7 49,7 47,832EX60576,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4 Центральная точка экрана

32EX705/32EX605 ПРЕДУПРЕЖДЕНИЕ Дополнительные сведения

Схема/таблица расположения винтов и скоб

Название модели Положение винтов Положение скоб

При установке монтажной скобы на

При установке телевизора на опорный

подключение Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями. Установка • Телевизор следует устанавливать вблизи легкодоступной сетевой розетки.• Установите телевизор на ровную устойчивую поверхность.• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной службы.• По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony, в том числе:– Кронштейн для настенной установки SU-WL500• При присоединении крепежного крюка к телевизору используйте только винты, входящие в комплект поставки кронштейна для настенной установки. В этих винтах длина резьбовой части, выступающей за прилегающую к телевизору поверхность крепежного крюка, составляет от 8 мм до 12 мм. Диаметр и длина винтов различны в зависимости от модели кронштейна для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т.д. Перемещение

• Перед перемещением телевизора отсоедините от него все кабели.• Для переноски телевизора больших размеров требуются два или три человека.• При переноске телевизора вручную держите его, как показано на рисунке справа. Не прикладывайте усилия к ЖК-панели и рамке экрана.• При подъеме или перемещении телевизора крепко придерживайте его снизу.• При перевозке берегите телевизор от ударов и сильной вибрации.• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально. Вентиляция • Никогда не перекрывайте вентиляционные отверстия и не вставляйте в них никакие предметы.• Оставляйте свободное пространство вокруг телевизора, как показано на рисунке ниже.• Для обеспечения надлежащей циркуляции воздуха настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony. Настенная установка

подставке • Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:– Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым нижней стороной вверх, задом наперед или набок.– Не устанавливайте телевизор на полке, ковре, кровати или в шкафу;– Не накрывайте телевизор тканью, например, занавесками, а также газетами и т.п.– Не устанавливайте телевизор так, как показано на рисунке ниже. Кабель питания Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм обращайтесь с кабелем питания и сетевой розеткой в соответствии с нижеследующими указаниями:– Используйте только кабели питания поставки Sony, не пользуйтесь кабелями других поставщиков.– Вставляйте вилку в розетку до конца.– Используйте для питания телевизора только сеть переменного тока напряжением 220-240 В.– Выполняя кабельные соединения между устройствами, в целях безопасности извлеките кабель питания из сетевой розетки и будьте осторожны, чтобы не запнуться о кабели.– Перед выполнением каких-либо работ с телевизором или его переноской выньте вилку кабеля питания от сети.– Кабель питания не должен находиться рядом с источниками тепла.– Регулярно чистите вилку кабеля питания, предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию. Монтажная скобаЭлемент для присоединения монтажной скобы на задней крышке телевизораВинт (поставляется в комплекте с кронштейном для настенной установки)8 мм - 12 мм30 см10 см 10 см10 смОбеспечьте вокруг телевизора расстояние не меньше указанного.30 см10 см10 см 6 см Обеспечьте вокруг телевизора расстояние не меньше указанного.Циркуляция воздуха нарушена.Стена Стена Дополнительные сведения

Примечания • Не используйте входящий в комплект поставки кабель питания с другим оборудованием.• Не пережимайте, не перегибайте и не перекручивайте кабель питания, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы кабеля.• Не изменяйте конструкцию кабеля питания.• Не ставьте и не кладите никакие тяжелые предметы на кабель питания.• Вынимая кабель питания из розетки, не тяните за сам кабель.• Не подключайте слишком много приборов к одной электророзетке.• Не пользуйтесь электророзеткой с плохими контактами. Запрещенные типы

установки Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм не устанавливайте/не эксплуатируйте телевизор в таких местах, помещениях и ситуациях, которые перечислены ниже. Места расположения: На открытом воздухе (под прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма. Помещения: В жарких, влажных или слишком запыленных помещениях; в местах, где могут быть насекомые; в таких местах, в которых телевизор может быть подвержен механической вибрации; вблизи огнеопасных объектов (свечей и др.). На телевизор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами. Ситуации: Не касайтесь телевизора мокрыми руками; не эксплуатируйте его со снятым корпусом или с дополнительными аксессуарами, не рекомендованными изготовителем. Во время грозы отключайте телевизор от розетки электропитания и антенны. Осколки: • Не бросайте никакие предметы в телевизор. От удара экранное стекло может разбиться и нанести серьезную травму.• Если на поверхности телевизора образовались трещины, перед тем, как прикоснуться к нему, выньте кабель питания из розетки. В противном случае Вы можете получить удар электрическим током. Если телевизор не

используется • Если Вы не собираетесь пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от сети электропитания. • Так как телевизор не отключается от сети при выключении кнопкой, для его полного отключения от электропитания выньте вилку кабеля питания из розетки.• Следует иметь в виду, что некоторые телевизоры обладают функциями, для корректной работы которых требуется оставлять телевизор в дежурном режиме. Меры

отношении детей • Не позволяйте детям взбираться на телевизор.• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их. Если имеют место

неисправности... Немедленно выключите телевизор и выньте вилку кабеля питания из розетки в следующих случаях.Обратитесь к своему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку телевизора. В случае, если: – Поврежден кабель питания.– Электророзетка имеет плохие контакты.– Телевизор получил повреждения в результате падения, удара или попадания брошенным в него предметом.– Внутрь корпуса телевизора через отверстия попала жидкость или какой-либо предмет. Предупреждение Во избежание возгорания держите свечи или источники открытого огня вдали от изделия на всем протяжении его работы. Меры

Просмотр телевизора • Смотрите телевизор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.• При пользовании наушниками не устанавливайте слишком большую громкость, чтобы не повредить слух. ЖК-экран • Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99% и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.• Не нажимайте на защитный фильтр, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.• Если телевизор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.• При продолжительной демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.• Во время работы телевизора экран и корпус нагреваются. Это не является признаком неисправности.• ЖК-экран содержит небольшое количество жидких кристаллов. Некоторые люминесцентные лампы, применяемые в этом телевизоре, содержат также ртуть. При утилизации соблюдайте соответствующие местные положения и инструкции. Уход за поверхностью

телевизора и их чистка Перед чисткой телевизора или вилки кабеля питания отсоедините кабель от сети.Для обеспечения сохранности конструкционных материалов и покрытия экрана телевизора соблюдайте следующие меры предосторожности.• Для удаления пыли с поверхности экрана/корпуса телевизора осторожно протирайте его мягкой тканью. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.21

• Не разбрызгивайте воду или

моющее средство прямо на

телевизор. Скопление жидкости

внизу экрана или на наружных

поверхностях может привести к

выходу телевизора из строя.

• Ни в коем случае не используйте

никакие абразивные материалы,

щелочные/кислотные очистители,

чистящие порошки и такие летучие

растворители, как спирт, бензин,

разбавитель или инсектициды.

Применение этих веществ или

длительный контакт с изделиями из

резины/винила могут повредить

покрытие корпуса или поверхность

• Для обеспечения надлежащей

вентиляции рекомендуется

периодически прочищать

вентиляционные отверстия с

• При регулировке угла наклона

телевизора изменяйте его

положение медленно и осторожно

во избежание соскальзывания

телевизора с подставки.

• Держите дополнительные

компоненты или оборудование,

излучающее электромагнитные

волны, на расстоянии от

телевизора. В противном случае

может иметь место искажение

изображения и/или звука.

• Данное оборудование

протестировано и признано

отвечающим требованиям к

предельным значениям,

установленным в Директиве ЭМС,

соединительного сигнального

кабеля длиной менее 3 метров.

• Вставляя батарейки, соблюдайте

• Не используйте одновременно

батарейки различных типов или

старые и новые батарейки.

• При утилизации батареек всегда

соблюдайте правила охраны

окружающей среды. В некоторых

регионах правила утилизации

регламентированы. Просьба

обращаться по этому поводу в

местные органы власти.

• Бережно обращайтесь с пультом

ДУ. Не бросайте его, не

становитесь на него и не лейте на

него никаких жидкостей.

• Не оставляйте пульт ДУ вблизи

источников тепла или в месте,

подверженном прямому

воздействию солнечных лучей, или

во влажном помещении.

Утилизация телевизора

применяется в странах

европейских странах, где

Данный знак на устройстве или его

упаковке обозначает, что данное

устройство нельзя утилизировать

вместе с прочими бытовыми

отходами. Его следует сдать в

соответствующий приемный пункт

переработки электрического и

электронного оборудования.

Неправильная утилизация данного

изделия может привести к

потенциально негативному влиянию

на окружающую среду и здоровье

людей, поэтому для предотвращения

подобных последствий необходимо

выполнять специальные требования

по утилизации этого изделия.

Переработка данных материалов

поможет сохранить природные

ресурсы. Для получения более

подробной информации о

переработке этого изделия

обратитесь в местные органы

городского управления, службу

сбора бытовых отходов или в

магазин, где было приобретено

европейских странах, где

Данный знак на элементе питания

или упаковке означает, что элемент

питания, поставляемый с

устройством, нельзя утилизировать

вместе с прочими бытовыми

отходами. На некоторых элементах

питания данный символ может

комбинироваться с символом

химического элемента. Символы

ртути (Hg) или свинца (Pb)

указываются, если содержание

данных металлов менее 0,0005% (для

ртути) и 0,004% (для свинца)

соответственно. Обеспечивая

правильную утилизацию

использованных элементов питания,

вы предотвращаете негативное

влияние на окружающую среду и

здоровье людей, возникающее при

неправильной утилизации.

Вторичная переработка материалов,

использованных при изготовлении

элементов питания, способствует

сохранению природных ресурсов.

При работе устройств, для которых в

целях безопасности, выполнения

каких-либо действий или сохранения

имеющихся в памяти устройств

данных необходима подача

постоянного питания от встроенного

элемента питания, замену такого

элемента питания следует

производить только в

специализированных сервисных

центрах. Для правильной утилизации

использованных элементов питания,

после истечения срока службы,

сдавайте их в соответствующий

пункт по сбору электронного и

электрического оборудования. Об

использовании прочих элементов

питания, пожалуйста, узнайте в

разделе, в котором даны инструкции

по извлечению элементов питания из

устройства, соблюдая меры

безопасности. Сдавайте

использованные элементы питания в

соответствующие пункты по сбору и

переработке использованных

элементов питания. Для получения

более подробной информации о

вторичной переработке данного

изделия или использованного

элемента питания, пожалуйста,

обратитесь в местные органы

городского управления, службу

сбора бытовых отходов или в

магазин, где было приобретено

Дополнительные сведения
