РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AHB29IX AIRLUX

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a eté concu pour être utilisé dans le modele aspirant (evacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou doté d'un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créé un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous réferer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

-Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrcler aussi si la prise est adaptée.
-En cas de doutes, contacter un électricien qualifié.

Si le cable d'alimentation est abimé, il faut le replacer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
-Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.

2. Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A)N'essayez pas de contrôle l'etat des filtres quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.

C) Il est absolument interdit de flamber sous la hotte.

D'Evitez de laisser des flames libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.

E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de Prozent à toute opération d'entretien, coupe l'alimentation électrique de la hotte.
G)Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.

H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
1) Lorsque la hotte est utilisé en présence d'appareils utilisant du gaz ou d'autres combustibles, la piece doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et Electroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole applique sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchéterie spécialisée dans le recyclage des apparéils electromiques et Electroniques. Conformez-vous aux règlementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.

- Connexion électrique

Remarque! Consulter la plaque signalétique à l'intérieur de l'appareil:

-Le symbole ( ) y figure. Cela signifie que l'appareil ne doit pas etre relié à la terre. Respecter les conditions applicables pour les appareils de la classe d'isolation II.
-Si le symbole ( ) NE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les apparciels de classe I.

Classe d'iso1ation II

L'appareil est construit en classe II, pour cela,aucun cable ne doit etre connecte avec la prise terre.

La prise doit être accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.

La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutrte.

Classe d'iso1ation I

Attention:

Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

Procedez au raccordement electrique comme suit:

MARRON = L ligne

BLEU = N neutrte

JAUNE/VERT = ① terre.

Le cable neutre doit être raccordé à la borne portant le symbole N tandis que le cable JAUNE/VERT, doit être raccordé à la borne prés du symbole de terre (1).

Attention:

Lors des opérations de raccordement électriche, assurez-vous que la prise de courant compte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être

facilitation accessible.

Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte.

S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure.

Ne pas relier le tuyau d'échévement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de cette électricque.

En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'executer les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.7).

S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

Fixation murale

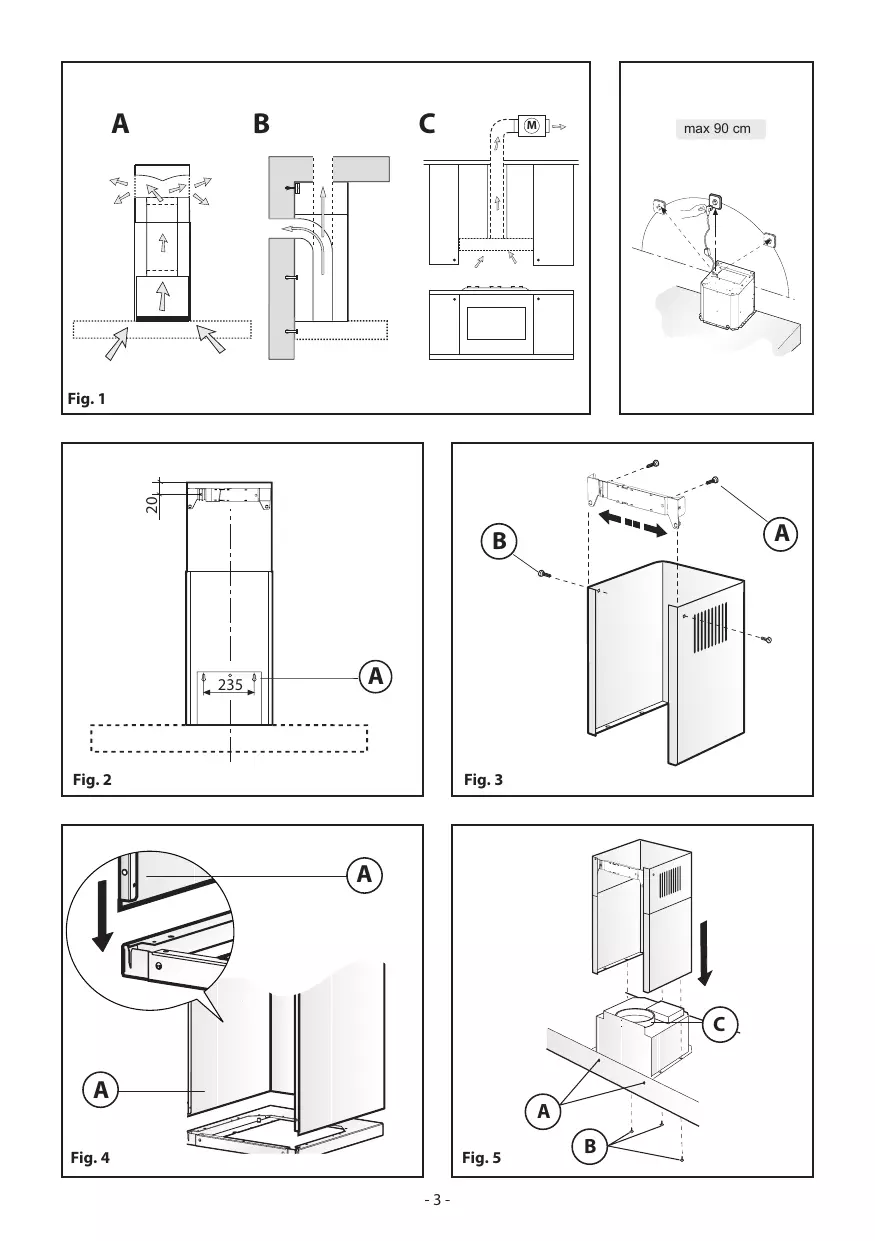

-Exécuter les trouss en respectant les cotes indiquées (Fig.2).
-Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus.
-Cette opération terminée, fixer la hotter définitivement au moyen des 2 vis A (Fig.5).

En cas de différents montages utiliser des vis et des goujons à expansion déquats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont déquats au type de paroi, où sera fixée la hotte.

Fixation des raccords téléscopiques de decoration

• Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de decoration.
  Si vous appeareil doit etre installedans le modele aspirant ouoteded'un moteur externe,prevoir letroudeI'evacuation deI'air.
• Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3).
• Esuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2.
  -Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.5).
• Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord inférieur à la hote au moyen des vis B fournies (Fig.5), retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3).
  -Si les raccords inférieurs de votre apparéil correspondant à ceux illustrés dans la Fig.4A, la fixation à effectuer est cette illustrée dans la Fig.6A.
• Si'on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

- Version recyclage

Attention!

Pour transformer la hotte de la version ASPIRATION en une version FILTRATION, demandez à votre revendeur de filtres à charbon.

Nos dispospos de deux types de Kit, un avec filtres cassette à charbon (Fig.8) et l'autre avec filtres à charbon régénérables

(lavables) (Fig.9).

-Pour replacer les filtres cassette à charbon X, tirer vers l'extérieur le levier comme illustré (Fig.8).
-Pour replacer les filtres à charbon régénérables Y, dégager les fixations de leur emplacement en les tirant vers l'extérieur (Fig.9).
-Si I'emballage contient une bride comme celle indiquée

Fig.9a, il faut la fixer à la hotte à l'aide des vis fournies.

EMPLOI ET ENTRETIEN

• Il est conseilé demettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé de l'arreré 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié.
  Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtré anti-graisse a pour role deretenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.

• Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle.

• Àpres plusieurs lavages,ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni croit, par conséquent, à leur remplacement.

Le non-respect des consignes de remplacement et de lavage peut entrainer un risque d'incendie des filtres anti-graisse.

• Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la piece. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.

• Nettoyez frequentlyment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.

• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conscience pour un éclairage général prolongé de la piece. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

- Remplacement des lampes halogènes (Fig.10)

Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: Ne touchez pas aux lampes mains nods.

- Remplacement des lampes halogènes (Fig.11)

Pour replacier les ampoules dichroiques, débranche la lampe en la detachant précautionneusement du support à l'aide d'un petit tournevis plat ou d'un outil équivalent.

ATTENTION! Pendant cette opération, veiller à ne pas griffer la hotte.

Remplacez-les par des ampoules de même type.

-Commands: (Fig.12)

-Lumineux (Fig.12A)

-Électroniques (Fig.12B)

le symbole sont le suivant:

A = touche ECLAIRAGE

B = touche OFF

C = touche PREMIERE VITESSE

D = touche DEUXIEME VITESSE

E = touche TROISIEME VITESSE

F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (^*)

• Si vous appeareil possède la fonction vitesse INTENSE, maintainir appuyé pendant environ 2 secondes le bouton E pour activer la fonction pendant 10 minutes, après quoi elle returnera à la vitesse établie en précédence. Quand la fonction est active, la LED clignote. Pour l'interrompree avant les 10 minutes, presser de nouveau sur la touche E.

• En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air » s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse.

Dés que la fonction est activée, le moteur démarre en 1^ere vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1^ere vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C都喜欢ment à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe qu'elle touche à l'exception des touches de lumière, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction « clean air » se désactive et le moteur passé directement à la 2^ème vitesse; en appuyant sur le bouton B la fonction se désactive).

(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

- Saturation filtrres anti-gras/charbon actif:

-Quand la touche A se met a clignoter par intervals de 2
seconds, il est temps de laver les filtres anti-gras.

-Quand la touche A se met a clignoter par intervalles de 0,5 secondes, il est temps de changer les filtres a charbon.

Après avoir remis le contrôle propre à sa place, procédé à une remise à zéro la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que cette dernière cesse de clignoter.

- Commandes Mécaniques (Fig.13 A-B-C)

Les symboles sont les suivants:

A= touche ECLAIRAGE

B = touche OFF

C = touche PREMIÈRE VITESSE

D = touche DEUXIEME VITESSE

E = touche TROSIEME VITESSE

G = voyant MOTEUR EN MARCHE.

Touche B = Allume/Éteint la hotter. l'appareil s'allume à la 1° vitesse. si la hotte est allumée, appuyer sur la touche pendant 2 sec., pour éteindre. Si la hotte se troue à la 1° vitesse, il n'est pas nécessaire de tener la touche appuyée pour éteindre. Diminue la vitesse du moteur.

Display C = Indique la vitesse du moteur sélectionné et l'activation du timer.

Touche D = Allume la hotter. Augmente la vitesse du moteur. En pressant la vitesse de la 3ème vitesse la fonction intensive s'acte pendant 10', puis l'appereil reconnance à fonctionner

à la vitesse d'exercice au moment de la première activation.
Pendant cette fonction le display clignote.

Touché E = Au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après qui ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignerot sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l'appareil est eteint, la fonction "clean air"s'active. Cette derniere met en marche le moteur chaque heures pendant 10 minutes à la première vitesse. Durant le fonctionnement Iecran doit visualiser un mouvement rotatif des segments périhériques. Aprees quoi le moteur s'eteint et Iecran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour returner au fonctionnement normal presser n'importe qu'elle touche sauf celle de I'elcailleage. Pour-dessactiver la fonction preser la touche "E"

- Saturation filtrres anti-gras/charbon actif:

-Quand I'afficheur C clignote et visualise alternatively la vitesse de fonctionnement et la dette F (1 et F par ex.) il est temps de laver les filtres anti-gras.

-Quand l'écran C clignote et visualise alternatively la vitesse de fonctionnement et la dette A (1 et A par ex.) il est temps de changer les filtres à charbon actif.

Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoirelectronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cette de clignoter sur l'afficheur C.

NOUS DECLINOS TOUTRE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIO
