CBG625 - вытяжка CANDY - Бесплатное руководство пользователя

Тип изделия	Встраиваемая вытяжка
Бренд	Candy
Модель	CBG625
Размеры выреза (Д x Ш)	490 x 250 мм
Минимальное расстояние над плитой	65 - 75 см
Диаметр воздуховода	150 мм
Тип освещения	Светодиодная лампа (220 В, макс. 2 Вт)
Количество скоростей	3 скорости
Тип жирового фильтра	Моющийся металлический антипригарный фильтр
Угольный фильтр	Опционально для режима рециркуляции
Частота очистки жирового фильтра	Каждый месяц
Частота замены угольного фильтра	Не реже одного раза в год
Электропитание	220 - 240 В / 50 Гц
Установка	Встраиваемая в шкаф или настенная
Функция рециркуляции	Возможно с угольным фильтром
Энергопотребление	Низкое (двигатель и светодиод)
Безопасность детей	Запрещено использование детьми без присмотра
Материалы	Нержавеющая сталь и высококачественный пластик
Приблизительный вес	10 кг

Часто задаваемые вопросы - CBG625 CANDY

Как установить вытяжку?

Установка требует выреза в шкафу размером 490 x 250 мм на расстоянии не менее 35 мм от края. Вытяжка должна располагаться на высоте 65-75 см над варочной поверхностью. Используйте 8 прилагаемых винтов для фиксации.

Как чистить жировой фильтр?

Жировой фильтр необходимо чистить каждый месяц бытовым моющим средством. Снимите его, нажав на защелку, затем промойте теплой мыльной водой. Никогда не используйте абразивную губку.

Когда заменять угольный фильтр?

Угольный фильтр необходимо заменять не реже одного раза в год (или чаще при интенсивном использовании). Он устанавливается поворотом по часовой стрелке после снятия жирового фильтра.

Как заменить светодиодную лампу?

Выключите и отключите прибор. Снимите крышку лампы (2 винта), выкрутите неисправную светодиодную лампу и замените ее на лампу 220 В, макс. 2 Вт того же типа.

Что делать, если вытяжка сильно вибрирует?

Сначала проверьте, надежно ли закреплена вытяжка на шкафу. Если лопасть вентилятора повреждена или двигатель плохо закреплен, обратитесь к квалифицированному специалисту для ремонта.

Вытяжка плохо всасывает, что проверить?

Убедитесь, что расстояние между вытяжкой и варочной поверхностью составляет от 65 до 75 см. Почистите жировой фильтр. В режиме рециркуляции проверьте, не насыщен ли угольный фильтр.

Можно ли использовать вытяжку без внешнего отвода воздуха?

Да, в режиме рециркуляции установите угольный фильтр (продается отдельно). Воздух будет фильтроваться и возвращаться в помещение.

Какие меры предосторожности?

Не допускайте детей к использованию прибора. Не используйте открытый огонь под вытяжкой. Обеспечьте надлежащую вентиляцию при использовании с газовыми приборами. Всегда отключайте перед чисткой.

Как настроить скорость всасывания?

Используйте кнопки: скорость 1 для тушения, скорость 2 для обычной готовки, скорость 3 для сильного дыма. Отдельная кнопка управляет освещением.

Что делать, если вытяжка не включается?

Проверьте, включена ли вилка в розетку и не сработал ли автоматический выключатель. Если свет не работает, а вентилятор работает, замените лампу. Если ничего не работает, вызовите специалиста.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CBG625 CANDY

РУКОВОДСТВО ПО УСТАНОВКЕ И

ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ ....78

ТЕХНИКА БЕЗОПАСНОСТИ ....78-80

ПОДГОТОВКА К УСТАНОВКЕ 81

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 82

УСТАНОВКА 82 -83

ЭКСПЛУАТАЦИЯ 84

ОБСЛУЖИВАНИЕ 85

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 86

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ 86-87

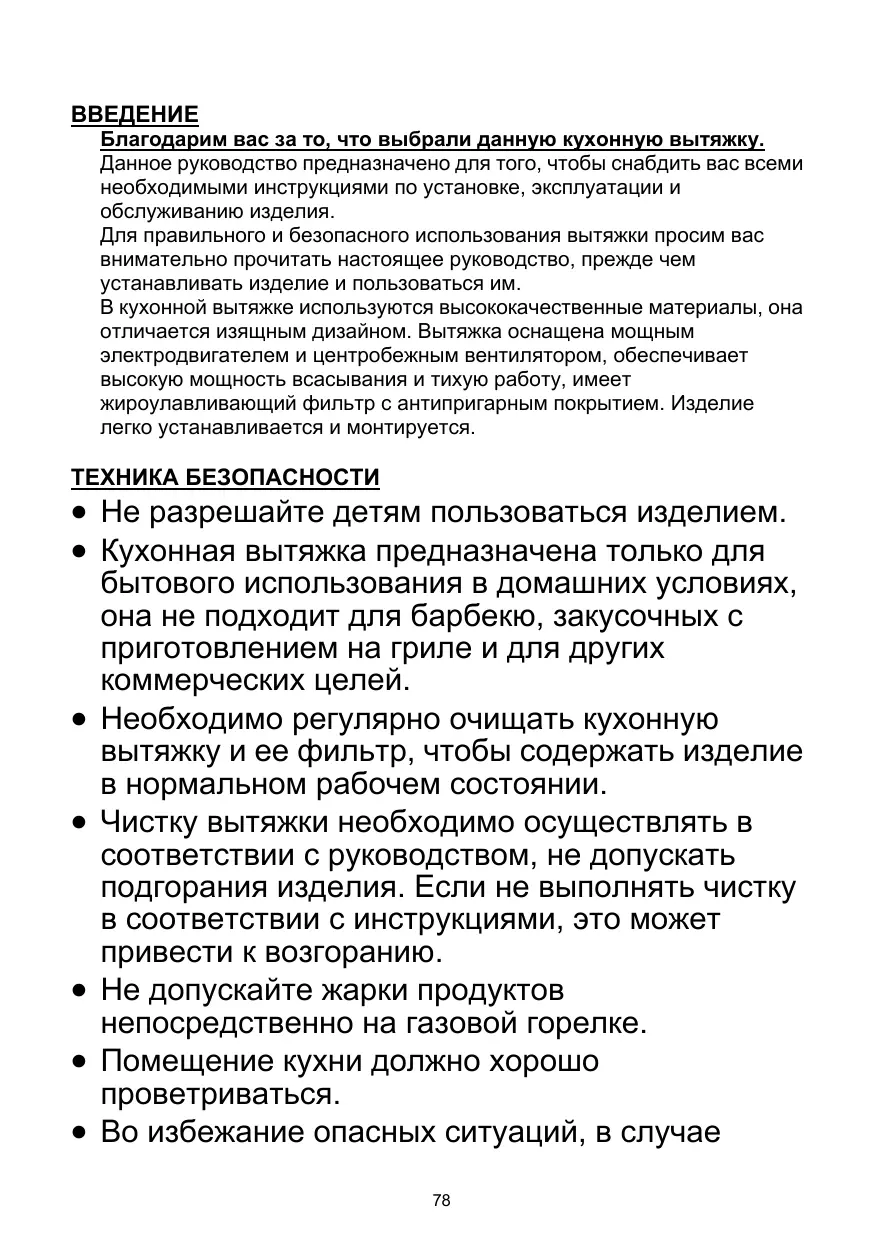

ВВЕДЕНИЕ

Благодарим вас за то, что выбрали данную кухонную вытяжку.

Данное руководство предназначено для того, чтобы снабдить вас всеми необходимыми инструкциями по установке, эксплуатации и обслуживанию изделия.

Для правильного и безопасного использования вытяжки просим вас внимательно прочитать настоящее руководство, прежде чем устанавливать изделие и пользоваться им.

В кухонной вытяжке используются высококачественные материалы, она отличается изящным дизайном. Вытяжка оснащена мощным электродвигателем и центробежным вентилятором, обеспечивает высокую мощность всасывания и тихую работу, имеет жироулавливающий фильтр с антипригарным покрытием. Изделие легко устанавливается и монтируется.

ТЕХНИКА БЕЗОПАСНОСТИ

• Не разрешайте детям пользоваться изделием.
• Кухонная вытяжка предназначена только для бытового использования в домашних условиях, она не подходит для барбекю, закусочных с приготовлением на гриле и для других коммерческих целей.
• Необходимо регулярно очищать кухонную вытяжку и ее фильтр, чтобы содержать изделие в нормальном рабочем состоянии.
• Чистку вытяжки необходимо осуществлять в соответствии с руководством, не допускать подгорания изделия. Если не выполнять чистку в соответствии с инструкциями, это может привести к возгоранию.
• Не допускайте жарки продуктов непосредственно на газовой горелке.
• Помещение кухни должно хорошо проветриваться.
• Во избежание опасных ситуаций, в случае

повреждения шнура питания его замену должен осуществлять производитель, его представитель по сервису или лица, имеющие аналогичную квалификацию.

- Во время использования вытяжных шкафов одновременно с работой бытовых приборов, работающих на газе или на иных видах топлива, в помещении должна быть обеспечена надлежащая вентиляция.

- Нельзя выпускать воздух в дымоход, используемый для отвода продуктов сжигания газа или иных видов топлива бытовыми приборами.

- Необходимо соблюдать правила относительно отвода воздуха.

- Данное устройство может использоваться детьми в возрасте 8 лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными способностями, недостаточным опытом и знаниями, при условии, что они находятся под надлежащим надзором, или проинструктированы о порядке безопасного пользования устройством и осознают связанные с этим опасности.

- Необходимо следить за детьми, чтобы они не играли с электроприбором.

- Нельзя разрешать детям без присмотра проводить чистку и пользовательское обслуживание изделия.

- Не оставляйте открытое пламя под вытяжкой.

- ВНИМАНИЕ! Доступные части вытяжки могут нагреваться во время работы кухонной плиты.

- Предупреждение об этом находится в той же части инструкций, где содержатся сведения о монтаже оборудования.

Опасность поражения электрическим током

- Включайте изделие только в розетку, заземленную соответствующим образом. В случае сомнений обратитесь за советом к квалифицированному специалисту.

- Несоблюдение этих инструкций может привести к смерти, пожару или поражению электрическим током.

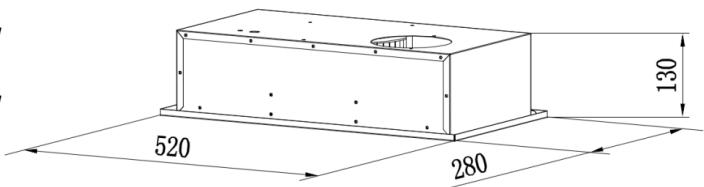

Подготовка к установке

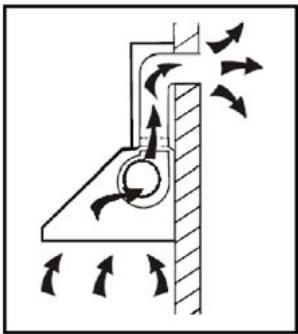

a. Если у вас имеется воздухоотводной канал наружу, вытяжку можно подсоединить, как показано на рисунке ниже, с помощью воздуховода (эмалированной, алюминиевой, гибкой трубы или трубы из невоспламеняющегося материала с внутренним диаметром 150 мм)

b. Перед установкой выключите вытяжку и извлеките вилку шнура из розетки.

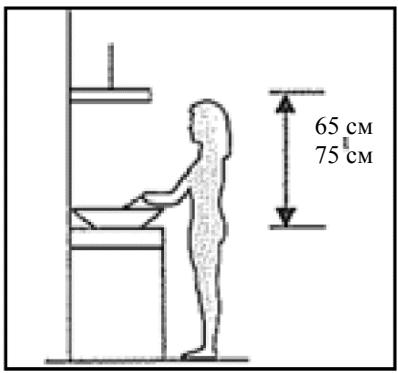

с. Для наилучших результатов вытяжку следует располагать на расстоянии 65\~75 см над поверхностью плиты.

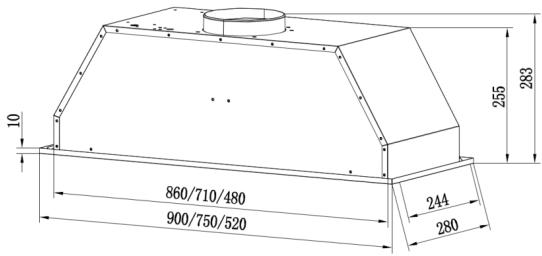

CBG620/1X

CBG620/1W

CBG620/1N

CBG625/1X

CBG625/1W

CBG625/1N

CBG640/2X

CBG6250/1X

Установка

Типовой метод установки кухонной вытяжки — в специальном навесном или настенном шкафу.

С помощью лобзика выпилите необходимый вырез для вытяжки размером 490 × 250 мм.

• Убедитесь, что вырез находится на расстоянии не менее 35 мм от кромки шкафа.

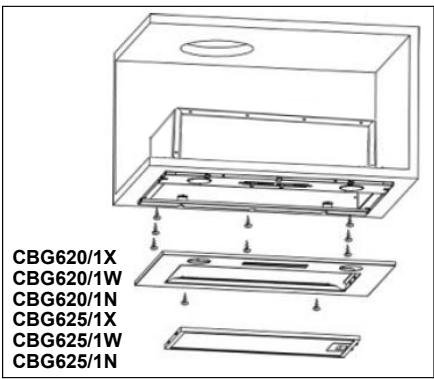

• Снимите жироулавливающий фильтр и 2 винта на панели.
• Закрепите кухонную вытяжку в шкафу с помощью 8 винтов (входят в комплект поставки).
• Установите панель на место и закрепите 2 винтами (снятыми ранее).

Для устранения запахов можно использовать фильтр из активированного угля.

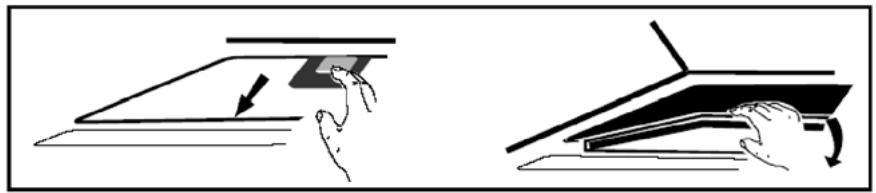

Чтобы установить фильтр из активированного угля, сначала следует снять жироулавливающий фильтр. Нажмите на защелку и потяните вниз.

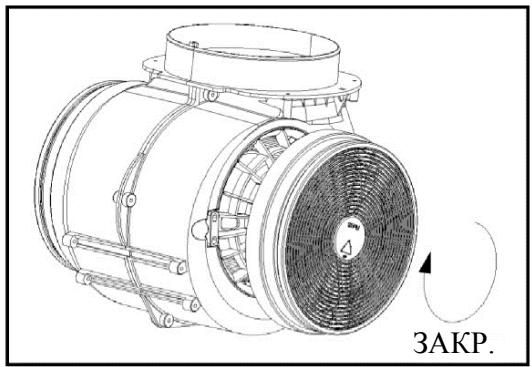

Вставьте в вытяжку фильтр из активированного угля и поверните его по часовой стрелке. Повторите это действие с другой стороны.

• Убедитесь в том, что фильтр надежно зафиксирован. В противном случае его крепление ослабнет, и он может создать опасную ситуацию.
• При установленном фильтре из активированного угля мощность всасывания снижается.

ЭКСПЛУАТАЦИЯ

Кнопка малой скорости 1

Используется для вентиляции кухни. Предназначена для кипячения и варки на медленном огне, когда не образуется много пара.

Кнопка средней скорости 2

Скорость потока воздуха идеально подходит для вентиляции при стандартном приготовлении пищи.

Кнопка высокой скорости 3

Для наиболее эффективной вентиляции нажмите кнопку высокой скорости, когда образуется высококонцентрированный дым или пар.

Кнопка подсветки

ПРИМЕЧАНИЕ. Если одновременно нажать кнопки малой, средней и высокой скорости, вытяжка будет работать только на самой высокой скорости.

ОБСЛУЖИВАНИЕ

Перед чисткой выключите вытяжку и извлеките вилку шнура питания из розетки.

I. Регулярная чистка

Используйте мягкую ткань с теплой мыльной водой или бытовым моющим средством. Не используйте для чистки изделия металлические губки, химические или абразивные материалы, а также жесткие щетки.

II. Ежемесячная чистка жироулавливающего фильтра

ВАЖНО! Ежемесячная чистка фильтра может предотвратить опасность возгорания.

Фильтр улавливает жир, дым и пыль, поэтому он непосредственно влияет на эффективность кухонной вытяжки. Если не чистить фильтр, отложения жира (потенциально воспламеняющиеся) заполнят фильтр. Промойте его с применением бытового моющего средства.

III. Ежегодная чистка фильтра с активированным углем

Применяется ТОЛЬКО для изделия, установленного в качестве циркуляционной вытяжки (которая не отводит воздух наружу). Этот фильтр улавливает запахи, его следует заменять не реже одного раза в год, в зависимости от интенсивности использования кухонной вытяжки.

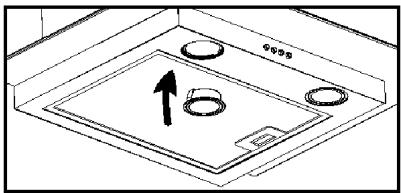

III. Замена лампы

1. Выключите вытяжку и отключите ее от сети.
2. Снимите защитное стекло лампы, открутив 2 винта.
3. Вывинтите светодиодную лампу.
4. Замените лампу новой лампой такого же типа.

• Светодиодная лампа (макс. 220 В, 2 Вт).

Неисправность	Причина	Способ устранения
Подсветка включена, но вентилятор не работает	Заклинило лопасть вентилятора.	Выключите изделие и поручите ремонт только квалифицированному техническому персоналу.
	Двигатель поврежден.
Не работают подсветка и вентилятор.	Лампа перегорела.	Замените лампу новой лампой с соответствующим номиналом.
	Неплотно вставлен шнур питания.	Вставьте вилку шнура питания в розетку электросети.
Сильная вибрация вытяжки	Повреждена лопасть вентилятора.	Выключите изделие и поручите ремонт только квалифицированному техническому персоналу.
	Двигатель вентилятора неплотно закреплен.	Выключите изделие и поручите ремонт только квалифицированному техническому персоналу.
	Вытяжка неправильно подвешена на кронштейне.	Снимите вытяжку и проверьте, правильно ли установлен кронштейн.
Недостаточная мощность всасывания	Слишком большое расстояние между вытяжкой и поверхностью кухонной плиты.	Отрегулируйте расстояние до 65-75 см.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Запрещается утилизировать электрические устройства вместе с обычными бытовыми отходами. Утилизацию следует проводить в отведенных для этого местах. За консультациями по вопросам утилизации обратитесь в местные органы власти или к продавцу.

Данный электроприбор маркирован в соответствии с Директивой ЕС 2012/19/EU об отходах электрического и электронного оборудования (WEEE).

Обеспечивая надлежащую утилизацию данного изделия, вы способствуете предотвращению потенциальных негативных последствий для окружающей среды и здоровья людей, которые в противном случае могут наступить вследствие неправильного обращения с ним.

Символ на изделии указывает, что с изделием нельзя обращаться, как с бытовыми отходами. Его следует сдать на соответствующий пункт сбора отходов для утилизации электрического и электронного оборудования. Утилизация должна проводиться в соответствии с местными нормами и правилами утилизации отходов.

Для получения более подробных сведений об обращении, утилизации и переработке данного изделия обратитесь в местную городскую администрацию, службу утилизации бытовых отходов или в магазин, в котором приобретено изделие.
