Тип продукта	Кабель для компьютера и периферии
Бренд	Philips
Модель	SWV4437S
Разъемы	HDMI (тип A) штекер - HDMI (тип A) штекер
Длина	1,5 м
Диаметр	0,5 см
Материал проводника	Бескислородная медь (OFC)
Экранирование	Тройное экранирование (оплетка, фольга, дренаж)
Максимальное разрешение	4K @ 60 Гц
Пропускная способность	18 Гбит/с
Версия HDMI	2.0
Поддерживаемые функции	ARC (Audio Return Channel), Ethernet, CEC, 3D, Deep Color
Совместимость	HDMI 1.4, 2.0 и более ранние версии
Цвет	Черный
Вес	100 г
Рабочая температура	от 0 °C до 40 °C
Уход и чистка	Протирать сухой безворсовой тканью
Безопасность	Использовать в сухом помещении, избегать чрезмерных изгибов
Запасные части и ремонтопригодность	Не подлежит ремонту; замените кабель целиком в случае неисправности
Гарантия	2 года

Часто задаваемые вопросы - SWV4437S PHILIPS

Какие устройства совместимы с этим HDMI-кабелем?

Этот HDMI 2.0 кабель совместим со всеми устройствами, оснащенными стандартным портом HDMI: телевизоры, компьютерные мониторы, проекторы, игровые консоли, Blu-ray плееры и т.д. Он работает с более ранними версиями (HDMI 1.4 и ниже).

Какова точная длина кабеля?

Длина кабеля составляет 1,5 метра, что подходит для большинства соединений между близко расположенными устройствами.

Поддерживает ли этот кабель разрешение 4K?

Да, он поддерживает разрешение 4K Ultra HD до 60 Гц с пропускной способностью 18 Гбит/с, что идеально для контента 4K и HDR.

Совместим ли кабель с ARC (Audio Return Channel)?

Да, он поддерживает функцию ARC (Audio Return Channel), позволяющую передавать звук с телевизора на совместимую аудиосистему по тому же HDMI-кабелю.

Могу ли я использовать этот кабель для подключения компьютера к монитору?

Безусловно. Этот HDMI-кабель отлично подходит для подключения компьютера (ПК, Mac, ноутбук) к монитору или проектору с качеством изображения до 4K.

Экранирован ли кабель от помех?

Да, он имеет тройное экранирование (металлическая оплетка, алюминиевая фольга и дренажный провод) для минимизации электромагнитных помех и обеспечения стабильной передачи.

Каков срок службы этого кабеля?

При нормальном использовании срок службы составляет несколько лет. Позолоченные разъемы устойчивы к коррозии. В случае повреждения кабель не подлежит ремонту и должен быть заменен.

Как чистить кабель?

Используйте мягкую сухую ткань для протирки кабеля. Не используйте химические или абразивные средства, которые могут повредить оболочку.

Предоставляется ли гарантия на этот кабель?

Да, на этот кабель предоставляется гарантия 2 года от Philips на производственные дефекты. Сохраните чек.

Что делать, если кабель работает неправильно?

Сначала убедитесь, что разъемы плотно вставлены. Проверьте с другим устройством. Если проблема сохраняется, кабель может быть неисправен; замените его по гарантии, если возможно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SWV4437S PHILIPS

Инструкции по использованию

Русский 88

Kasutusjuhend

Eesti keel 94

Lietošanas pamācība

Latviešu valoda 100

Naudojimo instrukcija

Lietuviškai 106

Введение Общая информация

Поздравляем!

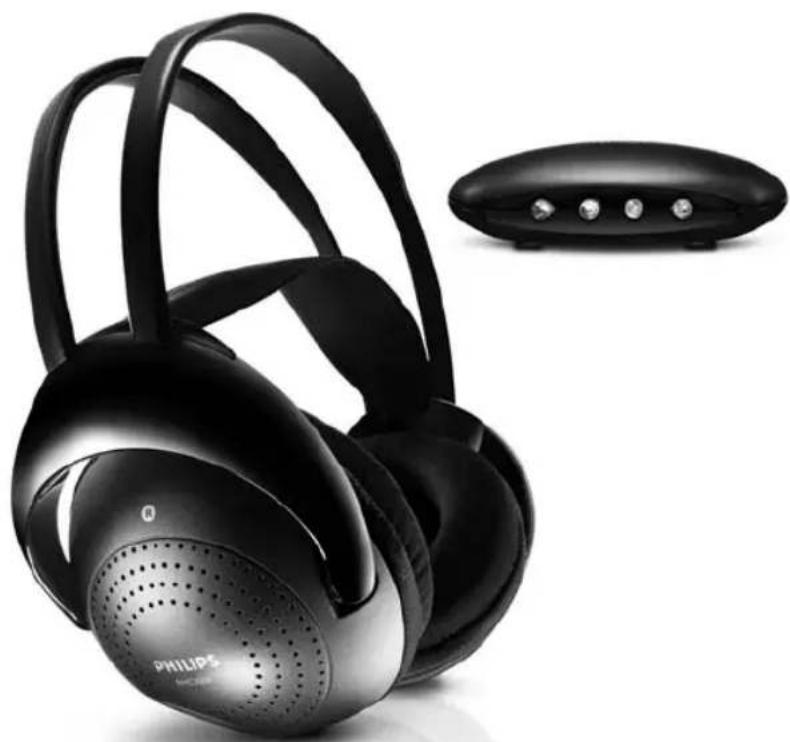

Вы приобрели самую совершенную стерео звуковую беспроводную систему с InfraRed (IR – инфракрасный) связью с наушниками. В этой системе используется современная беспроводная технология с инфракрасной связью с наушниками, которая обеспечивает полную свободу Вашего перемещения* при прослушивании любимой музыки и просмотре фильмов. Вас больше не связывают сетевые провода и провода для наушников! Чтобы получить максимальное использование Вашей стерео звуковой беспроводной системы с инфракрасной связью с наушниками внимательно прочитайте инструкцию.

*) максимальный диапазон 7 м в зависимости от окружающих условий при необходимости быть на одной прямой с трансмиттером.

ВАЖНОЕ ЗАМЕЧАНИЕ

Ознакомьтесь с данными инструкциями. Все указания по безопасности и применению необходимо прочитать перед использованием системы беспровологных наушников.

Перед подключением устройства к сети проверьте соответствие напряжения, указанного на технической табличке, местному сетевому напряжению.

Если система не будет использоваться продолжительное время, удалите батареи из отсека для батарей.

Защищайте устройство от огня и ударов: не допускайте воздействия влаги, дожя, песка или избыточного тепла от источников нагревания или солнечных лучей.

ВАЖНОЕ ЗАМЕЧАНИЕ

Перед использованием наушников в первый раз бвеспечвте зарядку батарей не менее 16 часов. Это обеспечивает длительный срок службы батарей.

Преимущества новейшей беспроволочной системы Philips

Беспроволочная трансмиссия

Трансмиттер IR передаёт стерео звуковой сигнал Вашего радио или видео источника на Ваши наушники IR без использования проводов.

Широкий диапазон трансмиссии

Ваши наушники IR могут получать сигналы до 7 м макс. Однако для работы наушников необходимо быть на одной линии с трансмиттером.

Простая передача

Выскочастотные волны IR несут звуковой сигнал и обеспечивают чистоту приёма.

Несколько наушников при одном трансмиттере

С одним трансмиттером можно использовать несколько наушников, если они работают на одинаковой частоте.

Для проверки совместимости см электрические характеристики устройства.

Состав комплекта

Ваши наушники IR имеют следующие принадлежности

I x трансмиттер SHC2000 IR

I x наушники SHC2000 IR

I x адаптер SBC CS030/00 12 В/200 мА перемен/пост

Органы управления Установка

2 x аккумуляторные батареи R03/AAA (NiMH)

I x переходник 3,5 мм на 6,3 мм стерео

Трансмиттер (рис. I)

I СИД, передающие IR – передают звуковой сигнал на IR наушники.
2 Питание постоянным током – подключите адаптер 12 В/200 мА пост/перемен тока
3 Выключатель питания — выключатель для включения и выключения питания
4 Звуковой вход для стерео наушников 3,5 мм – подключает трансмиттер IR к звуковому источнику
5 Вход для зарядки – подключите кабель для зарядки ко входу.
6 Органы управления Наушники (рис. 2)
7 Датчики IR – для приёма волн IR от трансмиттера
8 Индикатор питания – горит во время использования.
9 Питание вкл/выкл – переместите выключатель в положение Вкл или Выкл для включения или выключения наушников.
10 Громкость – отрегулируйте уровень громкость до нужного значения.
II Индикатор зарядки – загорается, когда кабель зарядки подключён к наушникам и трансмиттеру IR. Полностью севшие батареи заряжаются в течение 16 часов.

12 Вход зарядки (рис 3) – подключите кабель для зарядки к трансмиттеру. Индикатор зарядки на наушниках загорится, указывая на зарядку наушников.

Блок питания трансмиттера

ВАЖНОЕ ЗАМЕЧАНИЕ Используйте только agантер Philips SBC CS030/00 12 В/200 мА перемен/пост тока.

Убедитесь в том, что номинальное напряжение адаптера соответствует сетевому.
2 Подключите разъём постоянного тока адаптера AC/DC ко входу 12 В постоянного тока на задней стенке трансмиттера.
3 Подключите адаптер 12 В/200 мА переменного тока к сетевому разъёму. – Если адаптер не будет использоваться продолжительное время, отключите его.

Установка Звуковые соединения

Блок питания наушников

ВАЖНОЕ ЗАМЕЧАНИЕ

Используйте только батареи R03/AAA NiMH (желательно Philips).

I Убедитесь в том, что кнопка питания наушников IR в положении вкл.
2 Убедитесь в том, что батареи установлены в соответствии с выгравированными на отсеке для батарей символами
3 Для зарядки встроенных в наушники батарей R03/AAA NiMH подключите кабель зарядки к наушникам и трансмиттеру (рис. 4).
3 Для перезарядки заряжаемых батарей наушников R03/AAA сначала выключите наушники. Затем подключите зарядный кабель к наушникам и трансмиттеру (Рис. 3). Индикатор перезарядки загорится.

Примечания:

Для зарядки полностью севших батарей требуется около 16 часов.

Если наушники не будут использовать продолжительное время, удалите батареи из них.

Если наушники не будут использоваться продолжительное время, удалите из них батареи.

Замена батарей наушников (рис. 4)

ВАЖНОЕ ЗАМЕЧАНИЕ

Используйте только батареи R03/AAA NiMH (желательно Philips).

I Откройте отсек для батарей на наушниках.
2 Выньте батареи и выбросите их должным образом.
3 Установите новые батареи. Используйте только R03/AAA NiMH (желательно Philips).
4 Убедитесь в том, что батареи установлены в соответствии с выгравированными на отсеке для батарей символами
5 Закройте отделение для батарей.

ВАЖНОЕ ЗАМЕЧАНИЕ

Перед использованием наушников IR в первый раз обеспечевте их полную зарядку в течение 16 часов. Это увеличивает срок службы батарей.

Информация по охране среды

В упаковке данного оборудования отсутствует избыточный материал. Мы обеспечили лёгкость для разделения материалов на две группы: картон и полиэтилен.

Ваше устройство изготовлено из материалов, которые можно повторно переработать компанией, специализирующейся в данной работа. Соблюдайте местные правила по избавлению от этих материалов, использованных батарей и старого оборудования.

Звуковые соединения

Звуковые соединения

Подключение трансмиттера IR к выходу наушников звукового источника (рис. 5)

Подключите стерео разъём 3,5мм стерео звукового кабеля к выходу наушников звукового источника, напр., телевизора, HiFi или компьютера. – Если Ваш звуковой источник имеет выход для наушников 6,3мм, используйте переходник 3,5мм на 6,3 мм.
2 Включите звуковой источник и постепенно увеличьте уровень.
3 Включите наушники.
4 Отрегулируйте уровень до необходимого значения с помощью контроля уровня наушников.

Основные операции

Когда трансмиттер IR подключён к выходу наушников звукового источника.

Включите трансмиттер IR и поместите его на одинаковой высоте или несколько выше с высотой приёма наушников IR.
2 Направьте СИД, в сторону зоны слушания, обеспечив отсутствие препятствий между трансмиттером и наушниками.
3 Включите наушники.
4 Включите звуковой источник и постепенно увеличьте уровень.
5 Отрегулируйте уровень до необходимого значения с помощью контроля уровня громкость наушников.

ВАЖНО

Вследствие того, что лучи IR перемещаются по прямой, поместите трансмиттер IR на одинаковой высоте или несколько выше с высотой приёма наушников IR. Источник с высоким содержанием лучей IR, напр, солнечные лучи и яркое освещение лампами накаливания, может повлиять на звуковой сигнал и вызвать помехи. При возникновении таких проблем просто переместите систему в менее освещённое место.

Устранение неисправностей

При неисправности перед тем, как нести устройство в ремонт сначала проверьте приведённые ниже пункты.

Если с помощью этих указаний Вам не удалось устранить неисправность, свяжитесь с Вашим гилером или отделом ремонта.

ПРЕДУПРЕЖДЕНИЕ: Ни в коем случае не пытайтесь ремонтировать устройство сами, т.к. это аннулирует гарантию.

Проблема Устранение

Отсутствует звук – Проверьте правильность подключение адаптера

пост/перемен питания к выходу переменного питания и подключение его разъёма постоянного питания к входу 12 В на задней стенке трансмиттера.

– Проверьте включённое положение выключателя наушников.
– Батареи наушников садятся. (см Питание наушников)
– Убедитесь в том, что звуковой источник включён.
– Уровень не отрегулирован. Отрегулируйте уровень звукового источника до более высокого значения.
– Используёте трансмиттер SHC2000. Некоторые встроенные в другое оборудование трансмиттеры могут быть не совместимы с наушниками SHC2000 вследствие более современной технологии, использованной в наушниках SHC2000.

Искажённый звук – Батареи наушников садятся.

(см Питание наушников)

– Убедитесь в том, что уровень звукового источника/ наушников не установлен слишком высоко. Уменьшите уровень.

– Слишком большое расстояние до трансмиттера. Уменьшите это расстояние.

– Помехи от флуоресцентных ламп/других радио источников. Переместите трансмиттер или наушники.
– Используёте трансмиттер SHC2000. Некоторые встроенные в другое оборудование трансмиттеры могут быть не совместимы с наушниками SHC2000 вследствие более современной технологии, использованной в наушниках SHC2000.

Устранение неис. Техни. характеристики

УхоА – Если наушники не будут использоваться долгое

время, удалите батареи дия предотвращения коррозии и протечки.

– Заменяйте батареи только на батареи R03/AAA NiMH (желательно Philips).

– Не оставляйте наушники около тепловых источников. Не подвергайте воздействию солнечных лучей, избыточной пыли влаги, дождя или механическим ударам.

– Для очистки наушников или трансмиттера не используйте спирт, растворители или субстанции на основе бензина. Используйте слегка влажную мягкую ткань для очистки корпуса.

– Не используйте агентов, содержащих аммиак, спирт, или абразивы, что может повредить корпус.

Безопасность для органов слуха! Непрерывное прослушивание на высоком уровне может необратимо повлиять на Ваш слух.

Система: InfraRed (IR – инфракрасный)

Модуляция: частотная модуляция (FM)

Эффективный диапазон трансмиссии: максимальный диапазон 7 м (в зависимости от окружающих условий при необходимости быть на одной прямой с трансмиттером)

Уровень входа: 300 mVrms (1 КГц синус)

Питание – трансмиттер: 12 В / 200 мА пост, центр поз

Питание – наушники: 2 × 1.2 V R03 (AAA) батареи (NiMH)

Носитель частоты (наушники): 2.3 МГц (L), 2.8 МГц (R)

Отношение сигнал/помехи: > 55 Б (1 КГц синус, А-усиление)

Искажение: < 1% THD

Разделение каналов: > 30 дБ
