Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

СИСТЕМА СЕТЕВОГО СД-РЕСИВЕРА

X-HM76D X-HM76 X-HM86D

СЕТЕВОЙ СД-РЕСИВЕР

XC-HM86D

Руководство по эксплуатации

Pioneer

EAC

Перед началом

Содержимое упаковки 2

Названия частей

Передняя панель 4

Задняя панель (X-HM76D, X-HM86D, XC-HM86D) .....5

Задняя панель (X-HM76) 6

Пульт дистанционного управления ....7

Дисплей 8

Акустическая система (X-HM76D, X-HM76) 9

Акустическая система (X-HM86D) 10

Установка

Подключение АС 11

Подключение антенн, шнура питания и т. п. 12

Начальная настройка

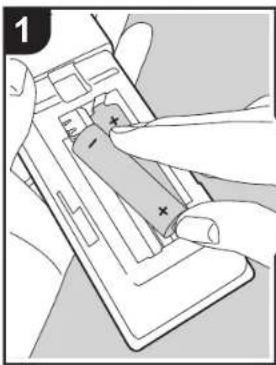

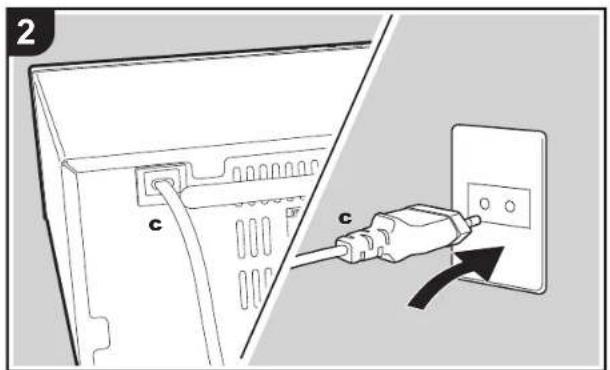

Включение питания и начальная настройка .....13

Настройки времени ....16

Воспроизведение

Воспроизведение компакт-дисков .....17

Устройство памяти USB/HDD 19

Интернет-радио 21

Spotify 22

Прослушивание радио FM 23

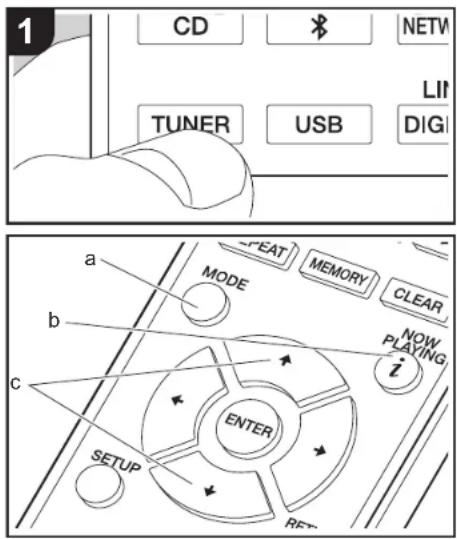

Прослушивание цифрового радио DAB (X-HM76D, X-HM86D, XC-HM86D) ...26

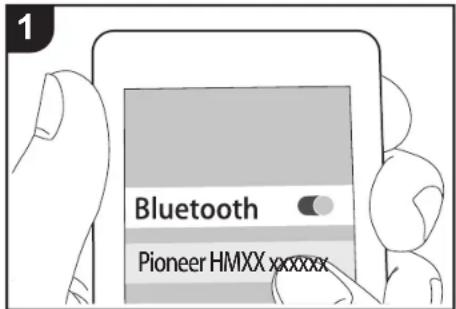

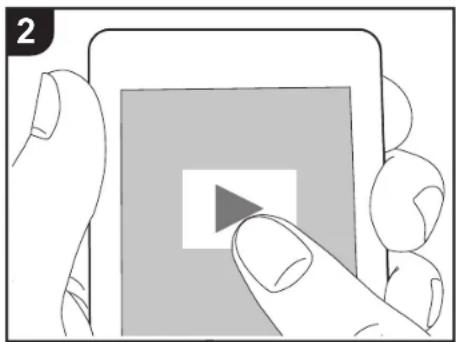

BLUETOOTH ^® 27

AirPlay ^® 29

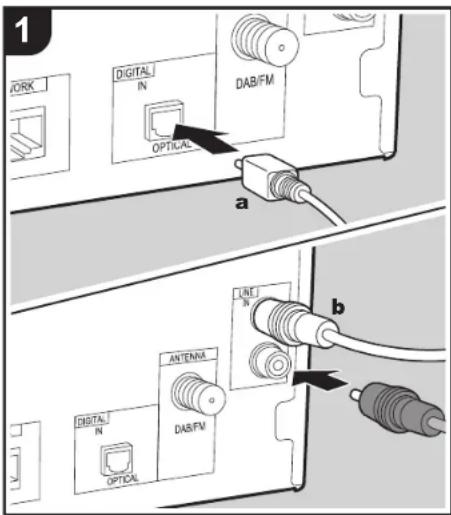

Воспроизведение звука с внешнего источника .....30

Music Server 31

Использование будильника для запуска воспроизведения .....33

Ввод текста, регулировка качества звука и т. п. .....34

Расширенная настройка

Расширенные настройки ....35

Обновление встроенного программного обеспечения

Обновление встроенного программного обеспечения ..... 39

Другие функции

Поиск и устранение неисправностей 41

Общие характеристики ....44

Лицензии и товарные знаки 46

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Содержимое упаковки

X-HM76D:①②③⑤⑥

X-HM76:①②④⑤⑥

X-HM86D:123567

XC-HM86D:①②③

1

Основной аппарат (1)
②

Пульт ДУ (RC-945S) (1), Элементы питания (AAA/R03) (2)

3

Проволочная антенна DAB/FM (1)

4

Комнатная антенная FM (1)

5

Акустическая система (2)

6

Кабели для АС (1,5 м) (2)

Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

7

Противоскользящие подкладки (8)

• Шнур питания необходимо подключать только после выполнения всех других кабельных соединений.
• Диапазон импеданса подключаемых АС должен быть 4 –16 Ом.
• Мы не несем ответственности за ущерб, возникший из-за подключения оборудования, изготовленного другими компаниями.
• При обновлении встроенного программного обеспечения могут быть добавлены новые функции, а поставщики услуг могут прекратить их предоставление, то есть некоторые сетевые службы и контент в будущем могут стать недоступными.
• Технические характеристики и внешний вид изменяются без предварительного уведомления.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

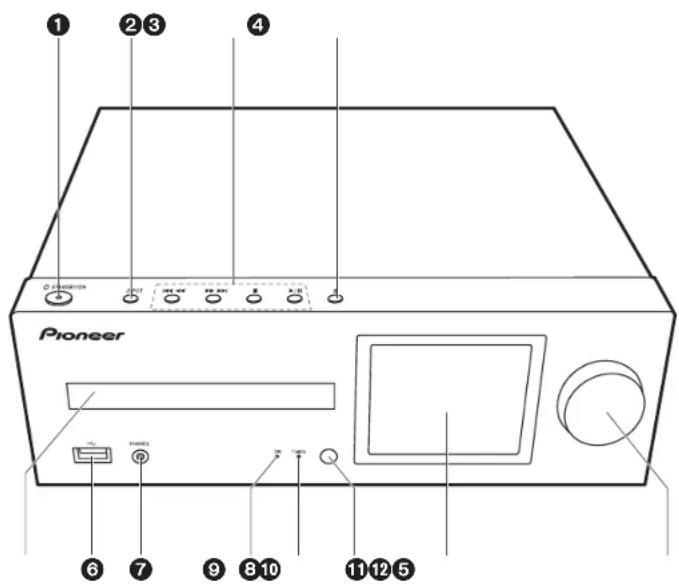

Передняя панель

1. Кнопка ⏻ STANDBY/ON: включение аппарата или его переключение в режим ожидания.
2. Кнопка INPUT: переключение входного сигнала для воспроизведения.
3. Кнопки воспроизведения:

: возвращение к началу воспроизводимой композиции. Нажмите и удерживайте эту кнопку, чтобы быстро перемотать композицию назад. (CD) переход к предыдущей композиции. (USB, Music Server)

▶▶▶▶: переход к следующей композиции. Нажмите и удерживайте эту кнопку, чтобы быстро перемотать композицию вперед. (CD) переход к следующей композиции. (USB, Music Server)

■: кнопка для остановки воспроизведения.

▶/II: кнопка для паузы во время воспроизведения.

• В зависимости от входного сигнала, работа может не запуститься.

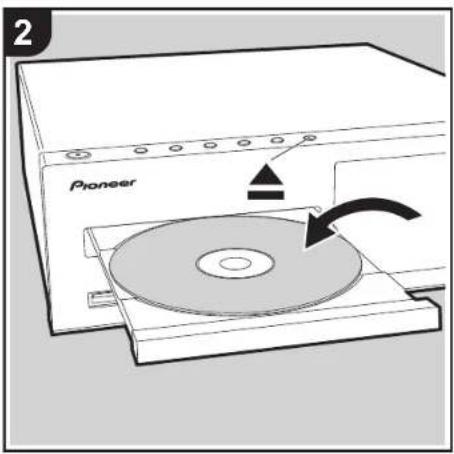

Кнопка ▲: открытие или закрытие лотка для дисков

1. Лоток для дисков: сюда помещаются диски. Также можно использовать 8-см диски.

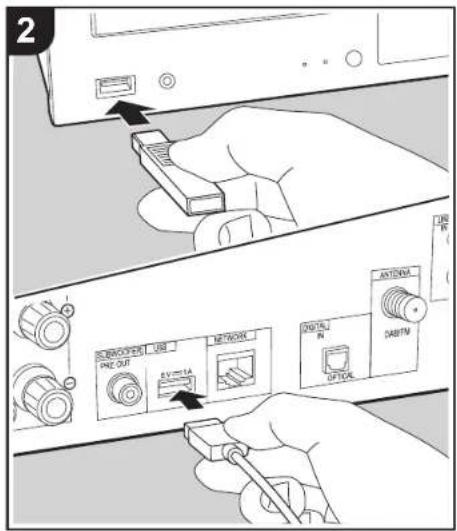

2. Порт USB: для подключения устройства памяти USB или HDD (жесткого диска) для воспроизведения музыкальных файлов. Также используется для подачи питания (не более 5 В/0,5 А) на устройства USB по кабелю USB.

- Жесткие диски с питанием более 5 В/0,5 А (но не более 5 В/1 А) необходимо подключать к порту USB на задней панели аппарата.

1. Гнездо PHONES: для подключения стереонаушников с мини-штекером.
2. Индикатор питания: горит синим цветом, когда аппарат включен.
3. Индикатор TIMER: загорается при установке будильника
   10.Датчик ДУ
4. Дисплей (→P8)
5. Диск VOLUME: для регулировки громкости. Регулировка в диапазоне от 0 до 50.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

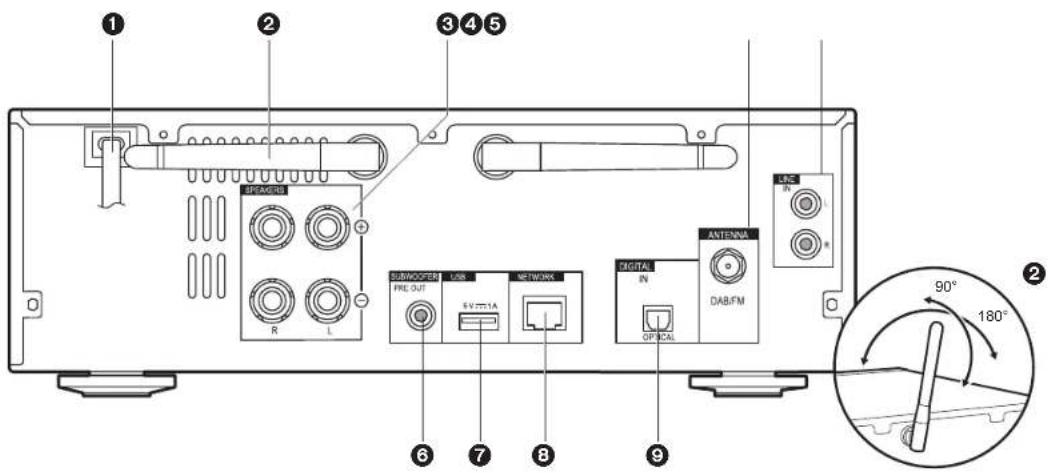

Задняя панель (X-HM76D, X-HM86D, XC-HM86D)

1. Шнур питания
2. Беспроводная антенна: используется для соединения Wi-Fi или при использовании устройства с поддержкой функции BLUETOOTH. Углы положения антенн следует отрегулировать в соответствии со статусом соединения.
3. Разъемы для АС: для подключения АС с помощью кабелей для АС.

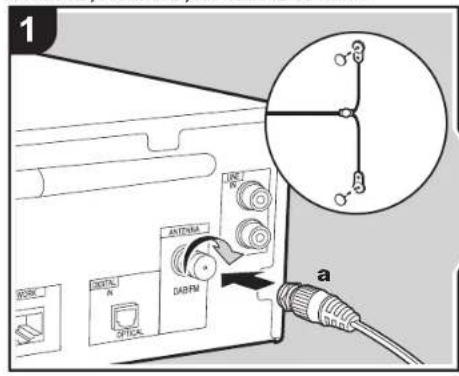

4. Гнездо DAB/FM ANTENNA: для подключения проволочной антенны DAB/FM из комплекта поставки.
5. Гнездо LINE IN: позволяет воспроизводить звук с внешнего устройства, например телевизора, подключенного с помощью аналогового аудиокабеля.
6. Гнезда SUBWOOFER PRE OUT: для подключения сабвуфера со встроенным усилителем.
7. Порт USB: для подключения устройства памяти USB или HDD (жесткого диска) для

воспроизведения музыкальных файлов. Также используется для подачи питания (не более 5 В/1 А) на устройства USB по кабелю USB.

1. Гнездо NETWORK: для подключения к сети с помощью кабеля LAN.
2. Гнездо DIGITAL IN OPTICAL: позволяет воспроизводить цифровые аудиосигналы с внешнего устройства, например телевизора, подключенного с помощью цифрового оптического кабеля.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

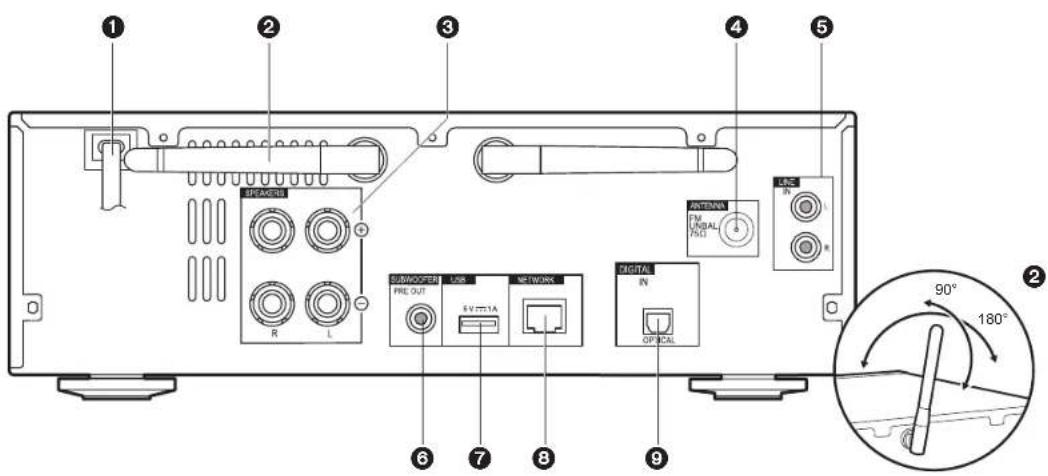

Задняя панель (X-НМ76)

1. Шнур питания
2. Беспроводная антенна: используется для соединения Wi-Fi или при использовании устройства с поддержкой функции BLUETOOTH. Углы положения антенн следует отрегулировать в соответствии со статусом соединения.
3. Разъемы для АС: для подключения АС с помощью кабелей для АС.
4. Гнездо FM ANTENNA: для подключения комнатной антенны FM из комплекта поставки.
5. Гнездо LINE IN: позволяет воспроизводить звук с внешнего устройства, например телевизора, подключенного с помощью аналогового аудиокабеля.
6. Гнезда SUBWOOFER PRE OUT: для подключения сабвуфера со встроенным усилителем.
7. Порт USB: для подключения устройства памяти USB или HDD (жесткого диска) для

воспроизведения музыкальных файлов. Также используется для подачи питания (не более 5 В/1 А) на устройства USB по кабелю USB.

1. Гнездо NETWORK: для подключения к сети с помощью кабеля LAN.
2. Гнездо DIGITAL IN OPTICAL: позволяет воспроизводить цифровые аудиосигналы с внешнего устройства, например телевизора, подключенного с помощью цифрового оптического кабеля.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

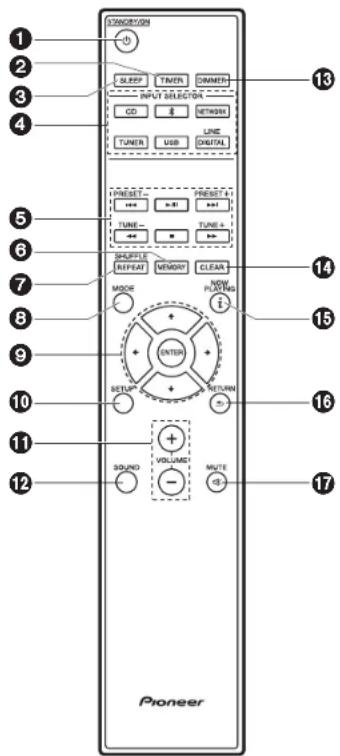

Пульт дистанционного управления

1. Кнопка ⏻ STANDBY/ON: включение аппарата или его переключение в режим ожидания.
2. Кнопка TIMER: используется для установки времени и будильника.

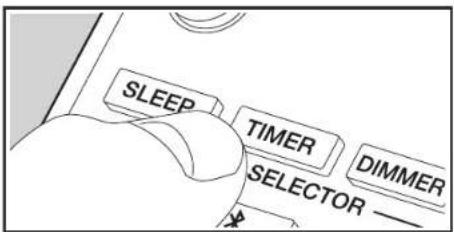

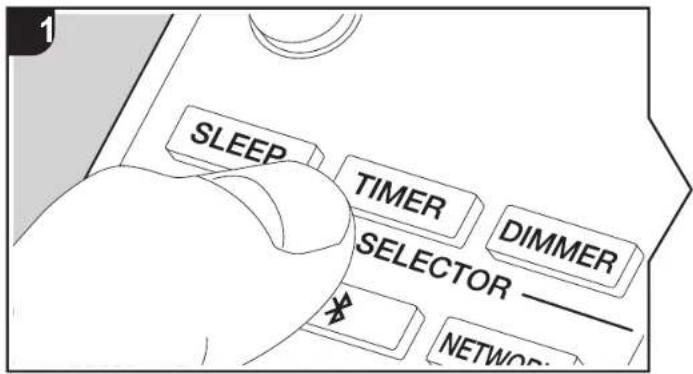

3. Кнопка SLEEP: для установки таймера автоматического выключения. По истечении заданного времени (30, 60 или 90 минут) аппарат переключается в режим ожидания. Если нажать SLEEP после установки, отображается время, оставшееся до срабатывания таймера.

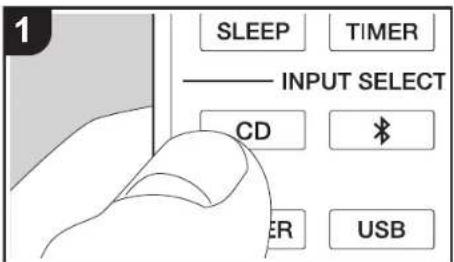

4. Кнопки INPUT SELECTOR: переключение входного сигнала для воспроизведения.
5. Кнопки воспроизведения:

◄◄: возвращение к началу воспроизводимой композиции. (CD) Переход к предыдущей композиции. (USB, Music Server)

▶/II: воспроизведение или пауза во время воспроизведения.

▶▶: переход к следующей композиции.

◀◀: быстрая перемотка композиции назад. (только CD)

■: остановка воспроизведения.

▶▶: быстрая перемотка композиции вперед. (только CD)

• В зависимости от входного сигнала, работа может не запуститься.

Кнопки PRESET +/—: используются для выбора зарегистрированных станций или присвоения им названий.

Кнопки TUNE +/—: используются для выбора радиостанций.

1. Кнопка MEMORY: используется для регистрации избранных радиостанций.

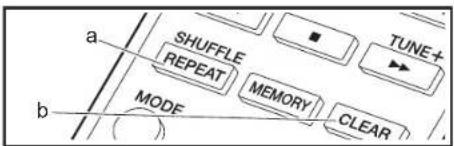

2. Кнопка SHUFFLE/REPEAT: для установки повторного воспроизведения и воспроизведения в случайном порядке.
3. Кнопка MODE: используется для запрограммированного воспроизведения компакт-дисков.

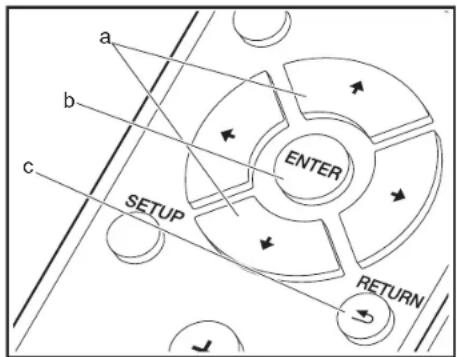

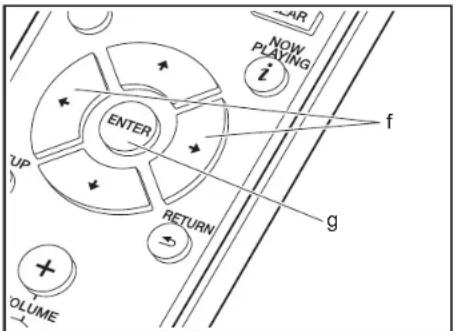

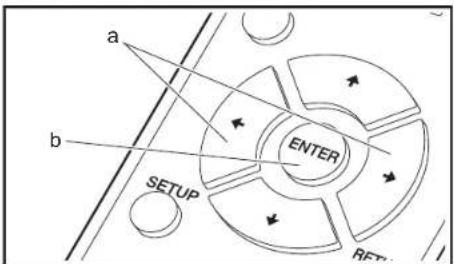

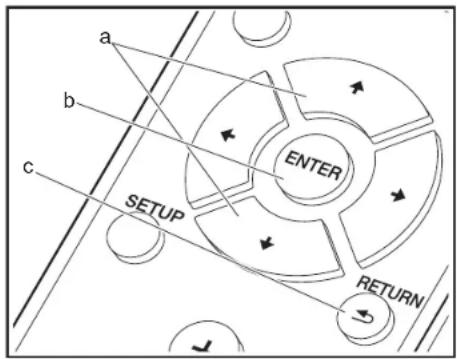

4. Кнопки курсора, кнопка ENTER: выберите параметр с помощью кнопок курсора и для подтверждения выбора нажмите ENTER.
5. Кнопка SETUP: открывает меню Setup.
6. Кнопки VOLUME +/−: регулировка громкости. Регулировка в диапазоне от 0 до 50.
7. Кнопка SOUND: регулировка качества звука.
8. Кнопка DIMMER: выключение дисплея или выбор яркости дисплея из трех уровней.
9. Кнопка CLEAR: используется во время ввода текста и т. п.
10. Кнопка (NOW PLAYING): переключает информацию на дисплее.
11. Кнопка RETURN: возвращает дисплей в предыдущее состояние.
12. Кнопка MUTE: временно отключает звук. Нажмите ее еще раз, чтобы отменить отключение звука.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

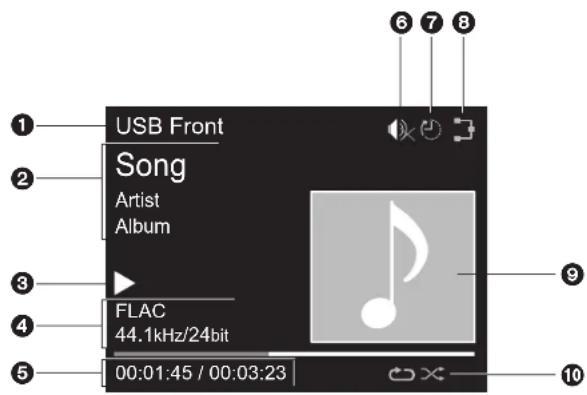

Дисплей

RU

1. Отображается входной режим.
   (USB Front / USB Rear / CD / Bluetooth / Network / Digital In / Line / Tuner DAB* / Tuner FM)
   *X-HM76D, X-HM86D, XC-HM86D
2. Отображается название файла, альбома, радиостанции, имя исполнителя и т. п.
3. Отображается статус воспроизведения.
4. Отображается формат файла, частота дискретизации и разрядность квантования.
5. Отображается статус воспроизведения файла. В зависимости от входного сигнала или файла может не отображаться.
6. Отображается при отключении звука.
7. Отображается при установленном таймере автоматического выключения.
8. Загорается при следующих условиях.

: когда настройка соединения на аппарат — "Wired" и аппарат подключен к сети.

X: когда настройка соединения на аппарате — "Wired" и аппарат не подключен к сети.

: когда настройка соединения на аппарат — "Wi-Fi" и аппарат подключен к сети.

: когда настройка соединения на аппарате — "Wi-Fi" и аппарат не подключен к сети.

1. Если для воспроизводимого файла записана обложка альбома, она отображается здесь.

2. Загорается при следующих условиях.

: при включении режима повторного воспроизведения всех композиций.
: при включении режима повторного воспроизведения одной композиции.
×: при включении режима воспроизведения в случайном порядке.

- При нажатии кнопки DIMMER для выключения дисплея аппарат может выглядеть так, как будто отключен от розетки, однако электричество по-прежнему подается на аппарат. Для полного отключения аппарата от подачи питания необходимо извлечь вилку (устройство отключения) из розетки.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

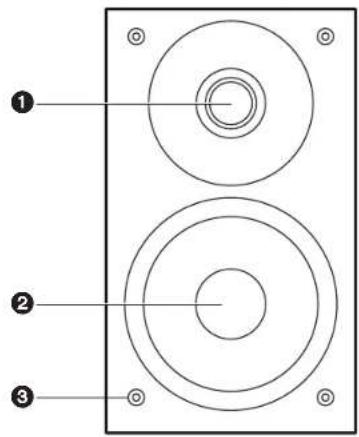

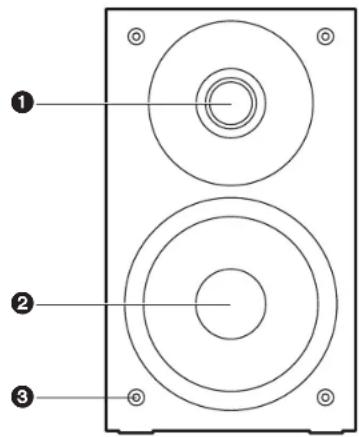

Акустическая система (X-HM76D, X-HM76)

Поставляемые в комплекте аппарата АС левой и правой сторон не отличаются. Качество звука не зависит от того, с какой стороны размещена каждая АС.

1. Высокочастотный динамик: воспроизводит средние и высокие частоты.
2. Низкочастотный динамик: воспроизводит низкие частоты.
3. Крепления для защитных сеток: используются для прикрепления защитных сеток. Чтобы снять защитную сетку, возьмитесь за ее низ обеими руками и осторожно потяните вперед, затем осторожно вытяните верх сетки. Чтобы снова установить сетку, сначала прикрепите ее верх, а затем низ.

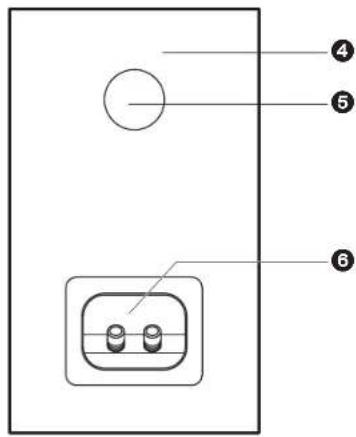

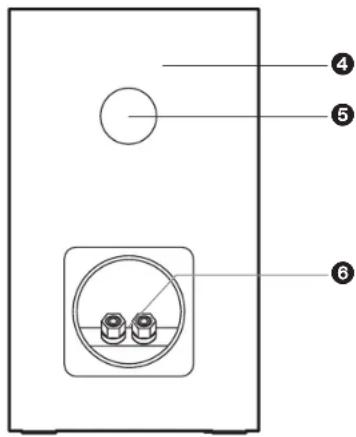

4. Корпус АС

5. Труба фазоинвертора: высвобождает реверберации, возникающие внутри корпуса, для усиления характеристик воспроизведения низкочастотного диапазона. Ничем не закрывайте эти трубы.

6. Разъемы для АС: для подключения АС к аппарату с помощью кабелей для АС.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Акустическая система (X-HM86D)

Поставляемые в комплекте аппарата АС левой и правой сторон не отличаются. Качество звука не зависит от того, с какой стороны размещена каждая АС.

1. Высокочастотный динамик: воспроизводит средние и высокие частоты.
2. Низкочастотный динамик: воспроизводит низкие частоты.
3. Крепления для защитных сеток: используются для прикрепления защитных сеток. Чтобы снять защитную сетку, возьмитесь за ее низ обеими руками и осторожно потяните вперед, затем осторожно вытяните верх сетки. Чтобы снова установить сетку, сначала прикрепите ее верх, а затем низ.
4. Корпус АС

5. Труба фазоинвертора: высвобождает реверберации, возникающие внутри корпуса, для усиления характеристик воспроизведения низкочастотного диапазона. Ничем не закрывайте эти трубы.

6. Разъемы для АС: для подключения АС к аппарату с помощью кабелей для АС.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

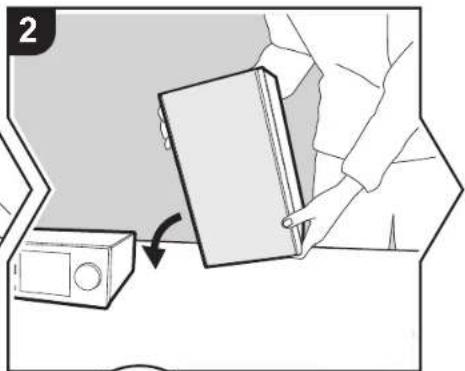

Подключение AC

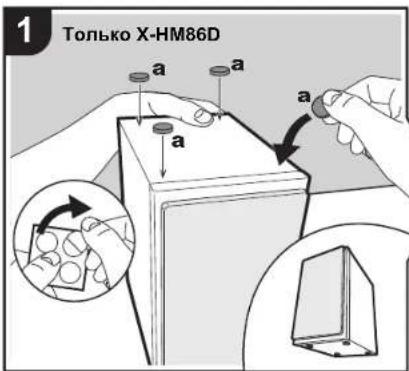

a Противоскользящие подкладки, b Кабели для АС

При подключении АС для Х-НМ76D, Х-НМ76 или Х-НМ86D выполните соединение кабелей для АС из комплекта поставки, так чтобы концы с красным проводом были подключены к гнездам + на аппарате и АС. В случае неправильного подключения фаза будет обратной, что затруднит вывод низких частот. Для ХС-НМ86D используйте рисунок как руководство для подключения собственных АС. Вставив кабели для АС, плотно затяните разъемы вращением по часовой стрелке. Также убедитесь, что оголенные провода АС не торчат из разъемов АС при подключении. Если оголенные провода АС коснутся задней панели или провода + и — коснутся друг друга, может сработать цепь защиты и питание отключиться.

Также можно подключить сабвуфер со встроенным усилителем для дополнительного усиления воспроизведения низких частот. Для подключения используйте кабель для сабвуфера.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Подключение антенн, шнура питания и т. п.

X-HM76D, X-HM86D, XC-HM86D X-HM76

a Проволочная антенна DAB/FM, b Комнатная антенная FM, c Шнур питания

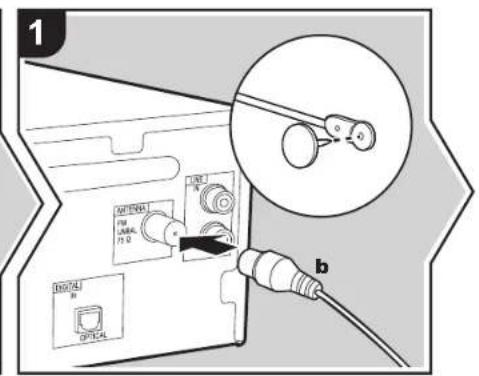

Подключение антенны

Прослушивая радио, найдите положение антенны, обеспечивающее наилучший прием.

Подключение шнура питания

Подключите шнур питания к сетевой розетке после выполнения всех других соединений.

Для подключения к сети через кабель Ethernet используйте гнездо NETWORK. При использовании соединения Wi-Fi выполните начальные настройки (→P13). Подключив аппарат к сети, можно пользоваться такими функциями, как интернет-радио и AirPlay.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Включение питания и начальная настройка

Запуск: после нажатия кнопки ⏻ STANDBY/ON индикатор питания на аппарате начинает медленно мигать синим цветом, затем примерно через 20 секунд на дисплее появляется "Hello". После этого дисплей гаснет, а когда появляется логотип Pioneer, можно начинать операции на аппарате.

Настройки соединения Wi-Fi

После первого включения питания автоматически появляется экран начальной настройки, позволяющий легко выполнить настройки соединения Wi-Fi.

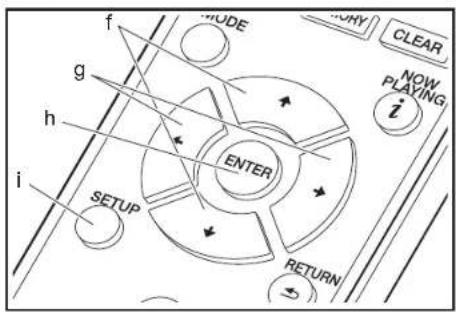

Для установки выберите параметр с помощью кнопок курсора на пульте ДУ и для подтверждения выбора нажмите ENTER. Чтобы вернуться к предыдущему экрану, нажмите RETURN.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Для выполнения настроек Wi-Fi выберите "Wi-Fi". В случае подключения с помощью кабеля LAN выберите "Wired(Exit)" и подтвердите выбор. В случае выбора "Wi-Fi" на следующем экране выберите способ настройки (например, "Scan Networks").

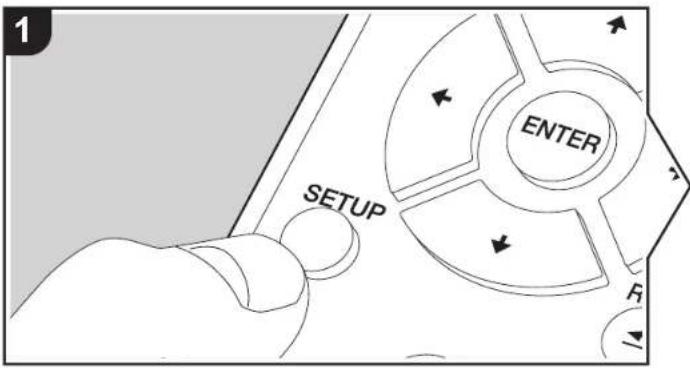

- Чтобы изменить начальные настройки, нажмите SETUP на пульте ДУ, выберите "Wi-Fi" в "Network Setting" - "Connection", а затем выберите "Wi-Fi Setup".

■ Сканирование сетей

Из списка SSID для точек доступа, например беспроводных маршрутизаторов, выберите нужный SSID и выполните настройки.

1. Выберите SSID точки доступа, к которой нужно подключиться, а затем подтвердите выбор.

1. Выберите "Enter Password" или "Push Button" и подтвердите выбор. Если у точки доступа имеется кнопка автоматической настройки, соединение можно установить без ввода пароля, выбрав "Push Button".

1. В случае выбора "Enter Password" введите пароль точки доступа и нажмите ENTER. Подробную информацию о том, как вводить текст, см. в разделе "Ввод текста" (→P34).

В случае выбора "Push Button" нажмите и удерживайте кнопку автоматической настройки на точке доступа в течение требуемого времени, а затем нажмите ENTER на пульте ДУ.

1. Появляется после выполнения настроек.

Использование устройства iOS

Выполните установку, используя общие настройки Wi-Fi для устройства iOS и аппарата.

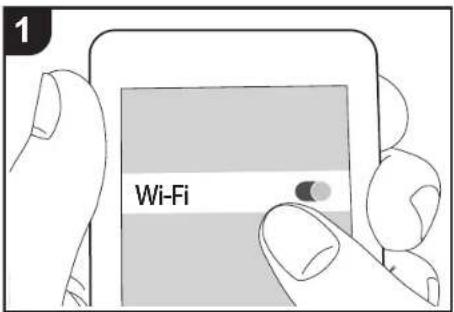

1. Подключите устройство iOS к Wi-Fi.
2. Выберите данное устройство в пункте "SET UP NEW AIRPLAY SPEAKER..." на экране устройства iOS и

выберите "Next".

- Ресивер отображается как "Pioneer HM76D (76 или 86D) XXXXXX".

1. Послу установки соединения выберите "Done" на экране устройства iOS.
2. Появляется на дисплее аппарата после выполнения настроек.

■ Ввод SSID точки доступа

Выполните установку, введя SSID точки доступа, к которой нужно подключиться.

1. Введите SSID. Подробную информацию о том, как вводить текст, см. в разделе "Ввод текста" (→P34)

1. Выберите и подтвердите метод аутентификации.

- В случае выбора "None" перейдите к шагу 3. В случае выбора "WEP", "WPA" или "WPA2" введите и подтвердите пароль.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

1. Появляется после выполнения настроек.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Настройки времени

Установив время, можно использовать будильник для запуска воспроизведения (→P33).

1. Нажмите TIMER.

1. Нажмите кнопку ENTER.
2. Установите день недели с помощью кнопок ←/→, а затем нажмите ENTER.
3. На следующем экране используйте ←/→ для выбора "24H" (24-часовой формат) или "12H" (12-часовой формат) и нажмите ENTER.
4. На следующем экране установите время с помощью кнопок ←/→, а затем нажмите ENTER.
5. На следующем экране установите минуты с помощью кнопок ←/→, а затем нажмите ENTER. Спустя короткое время настройка автоматически завершается.
6. После выполнения настройки заданное время можно отобразить в течение примерно 10 секунд, нажав TIMER.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Воспроизведение компакт-дисков

Помимо имеющихся в продаже музыкальных компактдисков, аппарат также может воспроизводить диски CD-R с записанными файлами в формате MP3 или WMA.

• Поддерживаемые частоты дискретизации для файлов МРЗ составляют от 8 кГц до 48 кГц, а поддерживаемые скорости передачи данных составляют от 64 кбит/с до 384 кбит/с.
• Поддерживаемые частоты дискретизации для файлов WMA составляют 32 кГц, 44,1 кГц и 48 кГц, а поддерживаемые скорости передачи данных составляют от 64 кбит/с до 320 кбит/с.
• Воспроизведение компакт-дисков, не соответствующих стандартам CD, например компакт-дисков с защитой от записи, не гарантируется.

Воспроизведение музыкальных компакт- дисков

1. Включите аппарат.

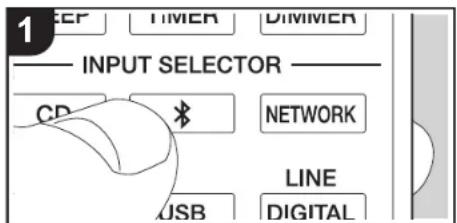

2. Нажмите CD, чтобы переключить вход на CD.
3. Нажмите ▲ на аппарате, чтобы открыть поток для дисков.
4. Положите диск в лоток, а затем нажмите ▲, чтобы его закрыть.
5. Нажмите ▶III (a), чтобы запустить воспроизведение. Чтобы остановить воспроизведение или выбрать композиции для прослушивания, используйте другие кнопки воспроизведения (b). Если нажать ⚫NOW PLAYING) (c), можно переключать отображение на дисплее, показывающем истекшее время или оставшееся время композиции.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Воспроизведение дисков MP3/WMA

1. Включите аппарат.
2. Нажмите CD, чтобы переключить вход на CD.
3. Нажмите ▲ на аппарате, чтобы открыть лоток для дисков.
4. Положите диск в лоток, а затем нажмите ▲, чтобы его закрыть.
5. После считывания диска появятся номера папок с файлами МРЗ/WMA и номера композиций.

- Если файлы MP3/WMA хранятся в двух или более папках, каждой папке автоматически присваивается номер.

1. Чтобы запустить воспроизведение, нажмите ▶/■ (a) на пульте ДУ. Чтобы выбрать папку для воспроизведения, нажмите ←/→ (f). После выбора папки воспроизведение запускается автоматически.

2. Папки, не содержащие музыкальных файлов, которые можно воспроизвести на данном аппарате, пропускаются.

3. Возможно считывание не более 255 папок. В это число входят папки с файлами, которые невозможно воспроизвести на данном аппарате.

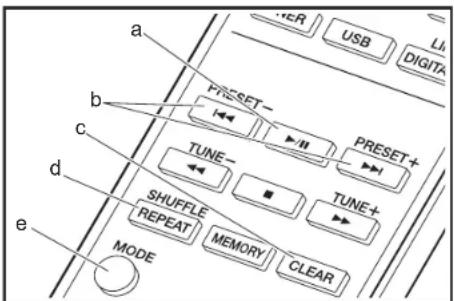

Повторное воспроизведение/ воспроизведение в случайном порядке

1. Несколько раз нажмите SHUFFLE/REPEAT (d), чтобы отобразить на дисплее ♦ или . ✗

: повторное воспроизведение всех композиций.
: повторное воспроизведение отдельной выбранной композиции.

< : воспроизведение композиций в случайном порядке. Чтобы отменить повторное воспроизведение или воспроизведение в случайном порядке, несколько раз нажмите SHUFFLE/REPEAT (d), так чтобы значки исчезли.

Запрограммированное воспроизведение (музыкальных компакт-дисков)

Можно запрограммировать воспроизведение не более 32 композиций.

1. Нажмите MODE (e).
2. На дисплее мигает номер композиции (T--).

1. Нажимая ◄◄/►► (b), выберите композицию для регистрации и нажмите ENTER (g). Повторите этот шаг для регистрации других композиций. Если нажать CLEAR (c), удаляется последняя запрограммированная композиция.

2. Нажмите ▶/■ (a), чтобы запустить воспроизведение.

3. Если еще раз нажать MODE (e) при остановленном воспроизведении, стирается вся запрограммированная информация.
4. Во время запрограммированного воспроизведения нельзя использовать воспроизведение в случайном порядке и повторное воспроизведение 1 композиции.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Устройство памяти USB/HDD

Музыкальные файлы можно воспроизводить, подключив устройство памяти USB или HDD (жесткий диск) к порту USB на передней или задней панели аппарата.

• Порт USB на передней панели рассчитан на питание не более 5 В/0,5 А. Жесткие диски с большим питанием (но не более 5 В/1 А) необходимо подключать к порту USB на задней панели аппарата.
• Включите аппарат

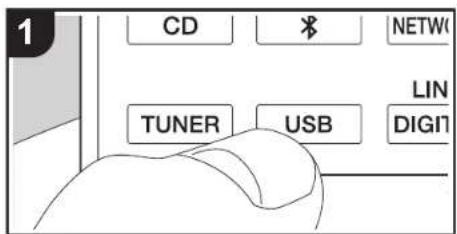

• Нажмите USB, чтобы выбрать "USB Front" или "USB Rear".

1. Подключите устройство памяти USB или HDD к порту USB на передней или задней панели.
2. По завершении загрузки на дисплее отобразятся папки и музыкальные файлы.

1. Выберите папку или музыкальный файл с помощью кнопок курсора (с) на пульте ДУ и для подтверждения выбора нажмите ENTER (d). Чтобы вернуться к предыдущему экрану, нажмите RETURN (e).
2. Для остановки воспроизведения или выбора воспроизводимых композиций используйте кнопки воспроизведения (a).

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

• Отображение названия альбома, имени исполнителя и художественного оформления альбома поддерживается для музыкальных файлов формата MP3/WMA/Apple Lossless/FLAC/AAC/DSD (только DSF). Форматы встроенных изображений — JPEG и PNG.
• Знаки, отображение которых данным аппаратом невозможно, показаны как " *".
• Порт USB аппарата соответствует стандарту USB 2.0. Для воспроизведения определенного контента скорость передачи может оказаться недостаточной, что может привести к прерываниям звука.

Повторное воспроизведение/ воспроизведение в случайном порядке

1. Несколько раз нажмите SHUFFLE/REPEAT (b) во время воспроизведения, чтобы отобразить на дисплее ♦или . ×
   : повторное воспроизведение всех композиций. : повторное воспроизведение отдельной выбранной композиции.
   × : воспроизведение композиций в папке в случайном порядке.
   Чтобы отменить повторное воспроизведение или воспроизведение в случайном порядке, несколько раз нажмите SHUFFLE/REPEAT (b), так чтобы значки исчезли.

Требования к устройству памяти USB/HDD

• Обратите внимание, что работа гарантируется не со всеми устройствами памяти USB или HDD.
• С данным аппаратом можно использовать устройства памяти USB, соответствующие стандарту класса запоминающих устройств USB большой емкости. (Однако некоторые устройства не воспроизводятся данным аппаратом, даже если соответствуют стандарту класса запоминающих устройств USB большой емкости.)
  • Ресивер также совместим с устройствами памяти USB, в

которых используются форматы файловой системы FAT16 или FAT32. Другие форматы, например exFAT, NTFS и HFS, данным аппаратом воспроизвести нельзя.
- Если устройство памяти USB имеет несколько разделов,
каждый из них будет считаться независимым устройством.
- Возможность отображения до 20.000 композиций в каждой папке. Глубина вложения папок может достигать 16 уровней.
- Для этой цели не подходят концентраторы USB или устройства памяти USB с функциями концентраторов. Не подключайте такие устройства к аппарату.
- Аппарат не поддерживает устройства памяти USB с защитными функциями.
- Если к устройству памяти USB или HDD прилагается сетевой адаптер, для питания устройства рекомендуется использовать этот адаптер.
- Носители, установленные в устройства чтения карт памяти с интерфейсом USB, могут оказаться недоступными в этой функции. Кроме того, в зависимости от типа устройства памяти USB, корректное считывание контента может оказаться невозможным.
- Мы не несем никакой ответственности за утрату или повреждение данных, хранящихся на устройстве памяти USB, в связи с использованием на данном аппарате. Рекомендуется предварительно сделать резервные копии ценных музыкальных файлов.

Поддерживаемые аудиоформаты

Для воспроизведения с сервера и устройства памяти USB аппарат поддерживает следующие форматы музыкальных файлов. Обратите внимание, что на этом аппарате невозможно воспроизведение звуковых файлов, защищенных авторским правом.

MP3 (.mp3/.MP3):

• Поддерживаемые форматы: MPEG-1/MPEG-2 Audio Layer 3
• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц

- Поддерживаемые скорости передачи данных: от 8 до 320 кбит/с.

WMA (.wma/.WMA):

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
• Поддерживаемые скорости передачи данных: от 5 до 320 кбит/с.
• Не поддерживаются форматы WMA Pro/Voice/WMA Lossless

WAV (.wav/.WAV):

Файлы WAV содержат нескатый звук, оцифрованный с использованием ИКМ.

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц

• Разрядность квантования: 8 бит, 16 бит, 24 бит

Файлы AIFF содержат нескатый звук, оцифрованный с использованием ИКМ.

- Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц

• Разрядность квантования: 8 бит, 16 бит, 24 бит

• Поддерживаемые форматы: MPEG-2/MPEG-4 Audio
• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц

- Поддерживаемые скорости передачи данных: от 8 до 320 кбит/с.

FLAC (.flac/.FLAC):

- Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц

• Разрядность квантования: 8 бит, 16 бит, 24 бит

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц

• Разрядность квантования: 16 бит, 24 бит

• Поддерживаемые форматы: DSF/DSDIFF

- Поддерживаемые частоты дискретизации: 2,8 МГц, 5,6 МГц, 11,2 МГц

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Интернет-радио

Основные операции

Когда аппарат подключен к сети, можно слушать TuneIn или другие предварительно зарегистрированные

службы интернет-радио.

В зависимости от службы интернет-радио, пользователю может потребоваться сначала зарегистрировать свой компьютер.

1. Включите аппарат.

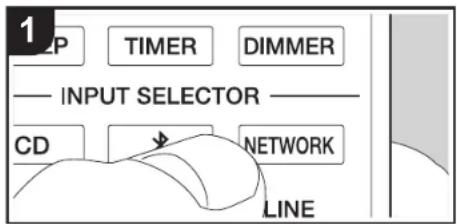

2. Нажмите NETWORK.

1. Выберите "Tuneln Radio" кнопками управления курсором (а) на пульте ДУ и нажмите ENTER (b) для подтверждения. Переключив дисплей на службу интернет-радио, можно выбирать станции с помощью кнопок курсора (а) на пульте ДУ, для подтверждения нажимая ENTER (b). Чтобы вернуться к предыдущему экрану, нажмите RETURN (c).

Tuneln

Можно зарегистрировать прослушиваемую станцию как избранную.

1. Нажмите ENTER (b) во время воспроизведения Tuneln.
2. На дисплее выберите и подтвердите "Add to My Presets".
3. Чтобы слушать избранную станцию, на верхнем экране TuneIn выберите зарегистрированную станцию в "My Presets" и подтвердите выбор. Чтобы удалить избранные станции, во время

воспроизведения нажмите ENTER (b), выберите "Remove from My Presets" и подтвердите выбор.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Spotify

Подключив аппарат к той же сети, что и смартфон или планшет, можно воспроизводить Spotify Connect. Чтобы использовать Spotify Connect, установите приложение Spotify на смартфоне или планшете и создайте премиум-аккаунт Spotify.

1. Подключите смартфон к той же сети, что и аппарат.
2. Нажмите значок Connect на экране воспроизведения композиций приложения Spotify.
3. Выберите аппарат.

- Ресивер отображается как "Pioneer HM76D (76 или 86D) XXXXXX".

1. Ресивер автоматически включится, селектор входов переключится на NETWORK, и запустится потоковая передача Spotify.

- В случае установки "Option Setting" - "Power Off Setting" - "Network Standby" на "Off" в меню Setup, вручную включите аппарат, а затем нажмите NETWORK на пульте ДУ.

- Более подробную информацию о настройках Spotify см. на веб-сайте;

- Программное обеспечение Spotify регулируется лицензиями третьих лиц, с которыми можно ознакомиться по следующему адресу: www.spotify.com/connect/third-party-licenses

Указанные ниже операции также можно выполнить с помощью пульта ДУ.

(a) При нажатии в момент воспроизведения последнее приостанавливается (пауза). Нажатие в момент паузы перезапускает воспроизведение.
(b) Воспроизведение предыдущей композиции. (c) Воспроизведение следующей композиции.
(d) Запустите повторное воспроизведение или воспроизведение в случайном порядке. Каждое нажатие этой кнопки вызывает переключение между режимами повторного воспроизведения и воспроизведения в случайном порядке.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Прослушивание радио FM

Автоматическая настройка

1. Включите аппарат.

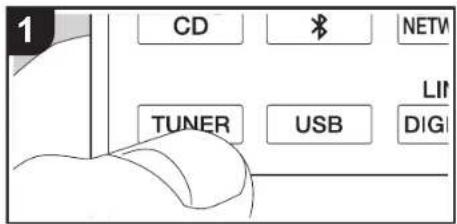

2. Несколько раз нажмите TUNER, чтобы переключить вход на Tuner FM.

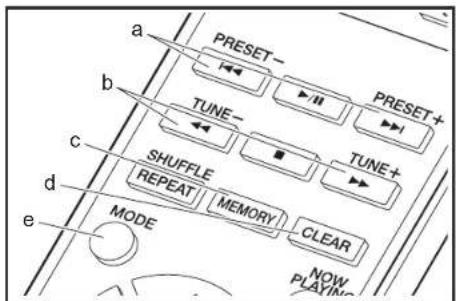

1. При нажатии на пульте ДУ TUNE +/- (b) начинается автоматическая настройка, и после обнаружения радиостанции поиск прекращается. При приеме радиостанций FM отображается "Tuned Stereo" или "Tuned Mono".

Если прием радиопередач FM-диапазона затруднен: выполните процедуру в разделе "Tuning Manually". В случае установки "Tuning Mode" на "Manual" прием радиопередач FM-диапазона будет монофоническим, а не стереофоническим, независимо от чувствительности приемника.

Ручная настройка

Вам потребуется изменить начальные настройки. Нажмите кнопку SETUP (h) на пульте ДУ, выберит

"Manual" на дисплее и подтвердите выбор. Для

завершения настроек нажмите кнопку SETUP (h).

1. Включите аппарат.
2. Несколько раз нажмите TUNER, чтобы переключить вход на Tuner FM.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

1. Выберите для прослушивания нужную радиостанцию, нажимая TUNE +/− (b) на пульте ДУ.

- При каждом нажатии этой кнопки частота меняется на 1. При удержании кнопки в нажатом состоянии частота меняется непрерывно и останавливается при отпускании кнопки. Настройтесь на станцию, смотря на дисплей.

Регистрация радиостанции

Можно зарегистрировать до 40 радиостанций.
1. Настройтесь на радиостанцию, которую желаете зарегистрировать.
2. Нажмите MEMORY (с) на пульте ДУ, чтобы на дисплее замигал номер предустановки.

1. Пока номер предоставленки мигает (примерно 8 секунд), нажимайте кнопки PRESET +/- (а) на пульте ДУ, чтобы выбрать номер от 1 до 40.
2. Еще раз нажмите кнопку MEMORY (с) на пульте ДУ,

чтобы зарегистрировать радиостанцию. После выполнения регистрации установленный номер перестает мигать.

Выбор зарегистрированных радиостанций

1. Несколько раз нажмите TUNER, чтобы переключить вход на Tuner FM.
2. Чтобы выбрать номер предустановки, нажмите PRESET +/- (a) на пульте ДУ.

Как удалить зарегистрированную станцию

1. Несколько раз нажмите TUNER, чтобы переключить вход на Tuner FM.
2. Чтобы выбрать номер предустановки для удаления, нажмите PRESET +/− (a) на пульте ДУ.
3. Чтобы удалить номер предустановки, нажмите CLEAR (d) на пульте ДУ.

Как дать название зарегистрированной станции

1. Несколько раз нажмите TUNER, чтобы переключить вход на Tuner FM.
2. Чтобы выбрать номер предустановки, нажмите PRESET +/- (a) на пульте ДУ.
3. Нажмите SETUP (h) на пульте ДУ.
4. Нажимая ♦/♦ (f) на пульте ДУ, выберите "Option Setting" - "Tuner Setting" - "Preset Name", а затем нажмите ENTER (g).
5. Введите название радиостанции. Подробную информацию о том, как вводить текст, см. в разделе "Ввод текста" (→P34).

Использование RDS

Аббревиатура RDS означает Radio Data System (система передачи данных) и является способом передачи данных в FM-радиосигналах. Если вы находитесь в регионе, использующем RDS, то при настройке на радиостанцию, передающую программную информацию, отобразится название этой радиостанции.

Если в этот момент нажать кнопку MODE (e) на пульте ДУ, откроется доступ к приведенным ниже функциям.

Отображение текстовой информации (радиотекст)

1. В течение времени, когда на дисплее отображается название радиостанции, нажмите один раз кнопку MODE (е) на пульте ДУ. Передаваемый станцией радиотекст будет прокручиваться поперек дисплея. "Not RDS" означает, что текстовая информация недоступна.
2. Если язык, на котором ведется передача, не поддерживается аппаратом, могут отображаться некорректные символы. Однако это не является неисправностью. Кроме того, информация может не отображаться в случае слабого сигнала станции.

Поиск радиостанций по типу передач

1. В течение времени, когда на дисплее отображается название станции, нажмите два раза кнопку MODE (e) на пульте ДУ.
2. С помощью кнопок курсора RESET +/- (a) на пульте ДУ выберите нужный тип передачи, а затем нажмите ENTER (g) для запуска поиска.

Отображаются следующие типы передач:

Отсутствует
News (Новостные сообщения)
Current affair (Текущие события)
Information (Информация)
Sport (Спорт)
Education (Образование)
Drama (Драматургия)
Cultures (Культура)
Science (Наука и технология)
Varied speech (Разное)
Pop music (Поп-музыка)
Rock music (Рок-музыка)
Easy listening (Популярная легкая музыка)
Light classics (Легкая классика)
Serious classi (Серьезная классика)

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Other music (Прочая музыка)

Weather & metr (Погода)

Finance (Финансы)

Children's pro (Передачи для детей)

Social affairs (События общественной жизни)

Religion (Религия)

Phone in (Прием звонков от слушателей)

Travel & touri (Путешествия)

Leisure & hobb (Отдых)

Jazz music (Джаз)

Nation music (Этническая музыка)

Oldies music (Старая музыка)

Folk music (Фолк-музыка)

Documentary (Документальные передачи)

- В некоторых случаях отображаемая на дисплее текстовая информация может не соответствовать контенту, передаваемому радиостанцией.

1. После обнаружения станции отображается "FINISH", и начинает мигать дисплей частоты. Чтобы начать прием этой станции, нажмите в этот момент кнопку ENTER (g). Если вы не нажмете ENTER (g), аппарат начнет поиск другой станции.

- Если такие радиостанции не найдены, отображается сообщение "Not Found".

- Если язык, на котором ведется передача, не поддерживается аппаратом, могут отображаться некорректные символы. Однако это не является неисправностью. Кроме того, информация может не отображаться в случае слабого сигнала станции.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Прослушивание цифрового радио DAB (X-HM76D, X-HM86D, XC-HM86D)

Настройка

1. Включите аппарат.
2. Несколько раз нажмите TUNER, чтобы переключить вход на Tuner DAB.

При первом выборе Tuner DAB функция автоматической настройки сканирует диапазон 3 DAB на предмет мультиплексов (т. е. радиостанций), доступных в вашем регионе.

• После завершения процесса сканирования выбирается первая обнаруженная радиостанция.

• При появлении новой DAB-станции или после вашего переезда в другое место на пульте ДУ нажмите кнопку SETUP и выберите "DAB Scan" в "Option Setting" - "Tuner Setting".

• Выберите желаемую радиостанцию кнопками курсора (с) на пульте ДУ.

Изменение порядка отображаемых станций

Радиостанции можно отсортировать по алфавиту и мультиплексам (или действующим станциям).

1. Нажимая периодически кнопку MODE (a), выберите способ сортировки отображаемых на дисплее радиостанций из приведенных ниже вариантов. Alphabet (установка по умолчанию) : сортировка станций в алфавитном порядке.

Multiplex : сортировка станций по мультиплексам.

Отображение информации DAB-радио

1. Нажимая периодически кнопку (NOW PLAYING) (b), можно отобразить дополнительную информацию о выбранной радиостанции DAB.

DLS (Dynamic Label Segment) : при настройке на радиостанцию, передающую текстовые данные DLS, этот текст прокручивается на дисплее.

Program Type : отображение типа передачи. Bit Rate and Audio Mode: отображение скорости передачи радиостанции и режима прослушивания (Stereo, Mono).

Quality : отображение качества сигнала. 0–59: плохой прием;

60–79: хороший прием; 80–100: отличный прием

Multiplex Name : отображение названия текущего мультиплекса.

Multiplex Number and Frequency : отображение номера и частоты текущего мультиплекса.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

BLUETOOTH®

Воспроизведение Сопряжение аппарата с други

Сопряжение аппарата с другими устройствами

1. Включите аппарат.
2. При нажатии на пульте ДУ кнопки на дисплее отображается "Now Pairing..." и включается режим сопряжения.

1. Активируйте (включите) функцию BLUETOOTH на устройстве с поддержкой BLUETOOTH, а затем выберите данный аппарат из открывшегося списка устройств. Если отобразится запрос пароля, введите "0000".

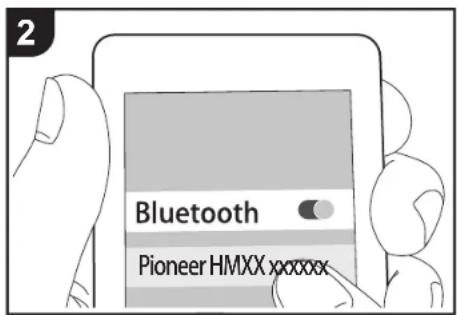

2. Ресивер отображается как "Pioneer HM76D (76 или 86D) XXXXXX".
3. "Now Pairing..." на дисплее меняется на название устройства с поддержкой функции BLUETOOTH.

- Чтобы подключиться к другому устройству с поддержкой функции BLUETOOTH, нажмите и удерживайте кнопку \$пока не появится "Now Pairing...", а затем выполните указанный выше шаг 3. В аппарате можно зарегистрировать до восьми сопряженных устройств.

- Зона действия сети составляет 10 метров. Обратите внимание, что соединение со всеми устройствами с функцией BLUETOOTH не всегда гарантируется.

Воспроизведение

1. Включите аппарат.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

1. Выполните процедуру соединения на устройстве с поддержкой функции BLUETOOTH.
2. Селектор входа аппарата автоматически переключится на "Bluetooth".
3. Воспроизводите музыкальные файлы. Увеличьте громкость устройства с функцией BLUETOOTH до подходящего уровня.
4. Вследствие особенностей беспроводной технологии BLUETOOTH, качество воспроизводимого на аппарате звука может оказаться несколько ниже, чем на устройстве с функцией BLUETOOTH.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

AirPlay®

Ресивер позволяет воспроизводить через беспроводную сеть музыкальные файлы, сохраненные на устройствах iPhone®, iPod touch® и iPad®, подключенных к той же точке доступа, что и аппарат. Обновите операционную систему на устройстве iOS до последней версии.

1. Включите аппарат.
2. Подключите устройство iOS к той же сети, что и аппарат.

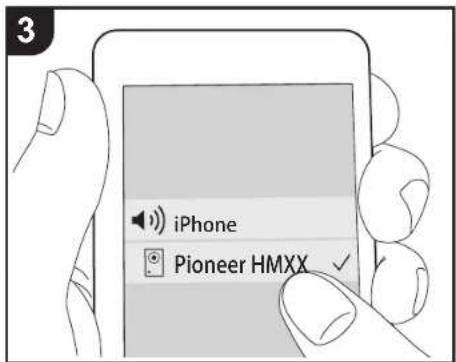

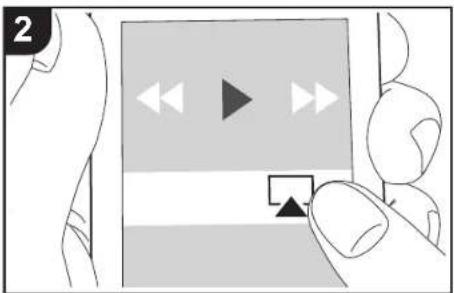

3. Коснитесь значка AirPlay Центре управления устройства iOS, выберите данный аппарат из открывшегося списка устройств и коснитесь "Done". • Ресивер отображается как "Pioneer HM76D (76 или 86D) XXXXXX".
4. В случае установки на аппарате "AirPlay Password" введите установленный вами пароль.

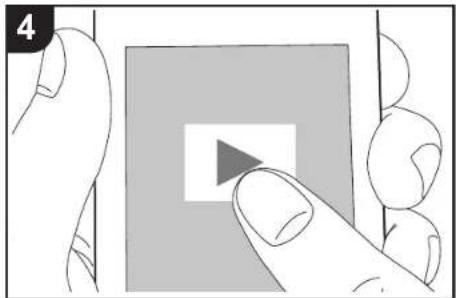

5. Воспроизведите музыкальные файлы на устройстве iOS.
6. Если в меню Setup, отображаемое при нажатии SETUP на пульте ДУ, параметр "Option Setting"- "Power Off Setting" - "Network Standby" установлен на "On", при запуске воспроизведения AirPlay аппарат включится автоматически и запустится воспроизведение.
7. Вследствие особенностей беспроводной технологии AirPlay, качество воспроизводимого на аппарате звука может оказаться несколько ниже, чем на устройстве с функцией AirPlay.
8. SHUFFLE/REPEAT на пульте ДУ не работает. Выполняйте операции с устройства iOS.

Музыкальные файлы можно также воспроизводить на компьютере с iTunes (версии 10.2.2 или более поздней). Убедитесь, что аппарат и компьютер подключены к одной и той же сети, а затем щелкните по значку AirPlay ▲ в iTunes, выберите данный аппарат из открывшегося списка устройств и запустите воспроизведение музыкального файла.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Воспроизведение звука с внешнего источника

На данном аппарате можно воспроизводить звук с внешних устройств, например телевизоров и игровых приставок. Если на внешнем устройстве есть разъем оптического цифрового выхода, подключите это устройство с помощью цифрового волоконно-оптического кабеля к разъему DIGITAL IN OPTICAL на аппарате. Если внешнее устройство мощности предполагается подключить с помощью аналогового аудиокабеля, используйте гнездо LINE IN на этом аппарате.

1. Включите аппарат.

2. В случае воспроизведения с устройства, подключенного к разъему DIGITAL IN OPTICAL, несколько раз нажмите кнопку LINE/DIGITAL, чтобы изменить вход на аппарате на "Digital In".

В случае воспроизведения с устройства, подключенного к разъему LINE IN, несколько раз нажмите кнопку LINE/DIGITAL, чтобы изменить вход на аппарате на "Line".

1. Запустите воспроизведение на проигрывателе.

При подключении с помощью цифрового волоконно-оптического кабеля аппарат поддерживает входные сигналы линейной ИКМ до 192 кГц/24 бит.

a Цифровой волоконно-оптический кабель, b Аналоговый аудиокабель

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Music Server

Ресивер поддерживает потоковое воспроизведение музыкальных файлов с ПК или NAS-устройств, подключенных к той же сети. Аппарат поддерживает работу с сетевыми серверами, представляющими собой ПК, на которых установлены проигрыватели с серверными функциональными возможностями программ Windows Media® Player 11 или 12, либо NAS-устройства, совместимые с функциональными характеристиками домашней сети. Для использования Windows Media® Player 11 или 12 может потребоваться заранее выполнить некоторые настройки. Обратите внимание, что воспроизвести можно только музыкальные файлы, зарегистрированные в библиотеке Windows Media® Player.

Настройка Windows Media® Player

Windows Media Player 11

1. Включите компьютер и запустите Windows Media® Player 11.
2. В меню "Library" выберите пункт "Media Sharing", чтобы открыть диалоговое окно.
3. В открывшемся окне установите флажок "Share my media" и нажмите "ОК", чтобы просмотреть совместимые устройства.
4. Выберите данный аппарат, нажмите "Allow" и установите флажок рядом со значком аппарата.
5. Нажмите "ОК", чтобы закрыть диалоговое окно.
6. Имена выбираемых элементов могут быть другими, в зависимости от версии Windows Media® Player.

Windows Media Player 12

1. Включите компьютер и запустите Windows Media® Player 12.
2. В меню "Stream" выберите пункт "Turn on media streaming", чтобы открыть диалоговое окно.
3. Если потоковое вещание уже включено, выберите "More streaming options..." в меню "Stream", чтобы

отобразить подключенные к сети проигрыватели, затем перейдите к шагу 4.

1. Нажмите "Turn on media streaming", чтобы отобразить подключенные к сети проигрыватели.
2. Выберите аппарат в "Media streaming options" и убедитесь, что для него установлено состояние "Allow".
3. Нажмите "ОК", чтобы закрыть диалоговое окно.
4. Имена выбираемых элементов могут быть другими, в зависимости от версии Windows Media® Player.

Воспроизведение

1. Включите аппарат.
2. Запустите сервер (Windows Media® Player 11, Windows Media® Player 12, или устройство NAS) с музыкальными файлами для воспроизведения.
3. Проверьте правильность подключения компьютеров или NAS-устройств к той же самой сети, что и аппарат.
4. Нажмите NETWORK, чтобы отобразить экран со списком сетевых служб.

1. С помощью ♦/♦ (a) выберите "Music Server", а затем нажмите ENTER (b).

2. Выберите сервер и музыкальный файл с помощью ♦/↓ (a) и нажмите ENTER (b) для подтверждения. Чтобы вернуться к предыдущему экрану, нажмите RETURN (c).

- Если выводится сообщение "No Server", проверьте правильность подключения к сети.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

• В зависимости от используемого сервера и воспроизводимых файлов, истекшее и оставшееся время воспроизведения может не отображаться.
- Для размещения музыкальных файлов на сервере в каждой папке может храниться до 20.000 композиций. Глубина вложения папок может достигать 16 уровней.

Дистанционное управление воспроизведением через ПК

Аппарат можно использовать для воспроизведения музыкальных файлов, сохраненных на ПК, путем управления ПК внутри домашней сети. Ресивер поддерживает дистанционное воспроизведение с помощью Windows Media® Player 12.

1. Включите компьютер и запустите Windows Media® Player 12.
2. Откройте меню "Stream" и установите флажок "Allow remote control of my Player...". Нажмите "Turn on media streaming", чтобы отобразить подключенные к сети проигрыватели.
3. Выберите музыкальный файл для воспроизведения в Windows Media ^® Player 12 и щелкните по нему правой кнопкой мыши. Для дистанционного воспроизведения музыкального файла на другом сервере откройте требуемый сервер в "Other Libraries" и выберите файл.
4. Выберите аппарат в "Play to", чтобы открыть диалоговое окно "Play to" Windows Media® Player 12, и запустите воспроизведение на аппарате. Если ваш компьютер работает под управлением Windows® 8.1, нажмите "Play to" и выберите этот аппарат. Если ваш компьютер работает под управлением Windows® 10, нажмите "Cast to Device" и выберите этот аппарат. Управлять дистанционным воспроизведением можно через окно "Play to" на компьютере.
5. Отрегулируйте уровень звука с помощью регулятора в диалоговом окне "Play to".
6. Иногда уровни громкости, отображаемые в

диалоговом окне дистанционного воспроизведения и на дисплее аппарата, могут отличаться. Кроме того, когда уровень громкости регулируется с аппарата, эти изменения не отражаются в окне "Play to".

• При использовании сетевой службы или воспроизведении музыкальных файлов на устройстве памяти USB дистанционное воспроизведение невозможно.
• Имена выбираемых элементов могут быть другими, в зависимости от версии Windows Media® Player.

Поддерживаемые аудиоформаты

Для воспроизведения с сервера и устройства памяти USB аппарат поддерживает следующие форматы музыкальных файлов.

• Обратите внимание, что при воспроизводении через беспроводную сеть не поддерживается передача с частотой дискретизации 88,2 кГц или более высокой, а также формат DSD.
• Дистанционное воспроизведение форматов FLAC и DSD также не поддерживается.
• Аппарат поддерживает файлы с переменной скоростью передачи (VBR). Тем не менее, может отображаться неверное время воспроизведения.
• Функция дистанционного воспроизведения не поддерживает непрерывное воспроизведение.

MP3 (.mp3/.MP3):

• Поддерживаемые форматы: MPEG-1/MPEG-2 Audio Layer-3
• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
• Поддерживаемые скорости передачи данных: от 8 до 320 кбит/с.

WMA (.wma/.WMA):

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
• Поддерживаемые скорости передачи данных: от 8 до 320 кбит/с.

- Не поддерживаются форматы WMA Pro/Voice/WMA Lossless.

WAV (.wav/.WAV):

Файлы WAV содержат нескатый звук, оцифрованный с использованием ИКМ.

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
• Разрядность квантования: 8 бит, 16 бит, 24 бит

Файлы AIFF содержат несжатый звук, оцифрованный с использованием ИКМ.

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
  • Разрядность квантования: 8 бит, 16 бит, 24 бит

• Поддерживаемые форматы: MPEG-2/MPEG-4 Audio
• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц
• Поддерживаемые скорости передачи данных: от 8 до 320 кбит/с.

FLAC (.flac/.FLAC):

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
  • Разрядность квантования: 8 бит, 16 бит, 24 бит

LPCM (линейная ИКМ):

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
  • Разрядность квантования: 16 бит

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
• Разрядность квантования: 16 бит, 24 бит

• Поддерживаемые форматы: DSF/DSDIFF
- Поддерживаемые частоты дискретизации: 2,8 МГц, 5,6 МГц, 11,2 МГц

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Использование будильника для запуска воспроизведения

Настройки

В заданное время аппарат включается и запускает воспроизведение с нужного источника. Можно установить два различных таймера — "TIMER 1" и "TIMER 2". При этом часы аппарата должны быть правильно установлены. Если часы не установлены, таймеры использовать нельзя.

1. Нажмите и удерживайте кнопку TIMER в течение 2 секунд.

Чтобы установить "TIMER 1", перейдите к шагу 2. Чтобы установить "TIMER 2", еще раз нажмите TIMER.

1. Когда на дисплее отображается "Timer Set", нажмите кнопку ENTER (b).
2. Нажимая ←/→ (a), выберите нужный источник для воспроизведения по таймеру, а затем нажмите ENTER (b).

- Доступные для выбора источники — "CD", "FM" и "DAB" (X-HM76D, X-HM86D, XC-HM86D). Если выбран источник "FM", с помощью кнопок ◀/► (a) выберите зарегистрированную станцию и нажмите ENTER (b). Если выбран источник "DAB", обеспечивается прием службы, которая использовалась последней.

1. Нажимая ←/→ (a), выберите "Every" или "Once", и нажмите ENTER (b). В случае выбора "Every" выберите дни недели из вариантов "Everyday", "Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday", "Mon-

Fri", "Tue-Sat" и "Sat-Sun" и подтвердите выбор. В случае выбора "Once" выберите дни недели из вариантов "Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday" или "Saturday" и подтвердите выбор.

1. Нажимая ←/→ (a), задайте начальное время для будильника, а затем нажмите ENTER (b).
2. Нажимая ←/→ (a), задайте конечное время для будильника, а затем нажмите ENTER (b).
3. Нажимая ←/→ (a), задайте громкость (от 0 до 50) для будильника, а затем нажмите ENTER (b).
4. После выполнения настроек загорается индикатор TIMER и на дисплее отображается заданный контент.
5. Нажмите кнопку ⏻ STANDBY/ON, чтобы перевести аппарат в режим ожидания.

Как проверить, установлен ли будильник на On или Off: если индикатор TIMER включен и горит красным светом, будильник включен. Если индикатор выключен, будильник тоже выключен.

Установка будильника на On или Off: если будильник уже установлен, эту функцию можно включить или выключить.

1. Нажмите и удерживайте кнопку TIMER в течение 2 секунд.
2. Отображается "TIMER 1". Чтобы изменить "TIMER 1", перейдите к шагу 3. Чтобы изменить "TIMER 2", еще раз нажмите TIMER.

3. Чтобы выключить, нажмите кнопку ENTER (b), когда отображается "Timer Off".

4. Чтобы включить, нажмите кнопку ENTER (b), когда отображается "Timer On".

5. Нажимая ←/→ (a), выберите "Timer Call", а затем нажмите ENTER (b), чтобы проверить заданный контент.
6. Нажмите кнопку ⏻ STANDBY/ON, чтобы перевести аппарат в режим ожидания.

Перед началом

Названия частей

Установка

Начальная настройка

Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Ввод текста, регулировка качества звука и т. п.

Для ввода текста, например паролей и т. п., используются указанные ниже кнопки пульта ДУ.

Кнопка SHUFFLE/REPEAT (a): при каждом нажатии этой кнопки тип текста меняется в следующем порядке: верхний регистр → нижний регистр → цифры → символы.

Кнопки ♦/♦ (с): при каждом нажатии меняется знак.

Кнопки ←/→ (d): перемещение (положения курсора) на место, где нужно ввести знак.

Кнопка CLEAR (b): удаление знака в месте курсора.

Кнопка ENTER (e): подтверждение введенного текста.

Кнопка RETURN (f): отмена ввода и возвращение к предыдущему экрану.

Регулировка качества звука

Регулировка низких частот (BASS)

1. Нажмите SOUND (g).
2. Для регулировки низких частот нажимайте кнопки ←/→ (d). (-5 - +5)

Регулировка высоких частот (TREBLE)

1. Дважды нажмите кнопку SOUND (g).

2. Для регулировки высоких частот нажимайте кнопки ←/→ (d). (-5 - +5)

Усиление низкочастотного диапазона (P.BASS)

1. Трижды нажмите кнопку SOUND (g).
2. Нажимая ←/→ (d), выберите "On" и нажмите ENTER (e).

Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Расширенные настройки

В аппарате предусмотрены расширенные настройки, открывающие дополнительные возможности при его эксплуатации.

1. Нажмите SETUP на пульте ДУ.

1. После появления экрана Setup выберите контент или параметр с помощью кнопок курсора на пульте ДУ и для подтверждения выбора нажмите ENTER. Чтобы вернуться к предыдущему экрану, нажмите RETURN.
2. Для завершения настроек нажмите SETUP.

Network Setting

■ Connection

Выбор типа подключения к сети.

"Wi-Fi": подключиться через беспроводную сеть

"Wired" (значение по умолчанию): подключиться через проводную сеть

Выполните "Wi-Fi Setup", если выбрали "Wi-Fi".

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

■ Wi-Fi Setup

Выполнение настроек соединения Wi-Fi. (→P13)

Эти установки возможны только в случае выбора "Wi-Fi" в "Connection".

- Настройки соединения Wi-Fi можно выполнить с помощью веб-браузера компьютера. Для получения дополнительной информации см. "Web Setup" (→P38).

DHCP

"On (значение по умолчанию)": автоматическая настройка по DHCP.

"Off": ручная настройка без DHCP.

В случае выбора "Off" необходимо вручную установить "IP Address", "Subnet Mask", "Gateway" и "DNS Server".

IP Address

Просмотр и задание IP-адреса.

Subnet Mask

Просмотр и задание маски подсети.

Gateway

Просмотр и задание шлюза.

DNS Server

Просмотр и задание первичного сервера DNS.

Proxy URL

Просмотр и задание URL-адреса прокси-сервера.

■ Proxy Port

Просмотр и задание номера порта прокси-сервера, если введено значение параметра "Proxy URL".

Friendly Name

Измените имя аппарата на легко узнаваемое имя для отображения на других устройствах, подключенных к данной сети. Можно ввести до 31 знака. Подробную информацию о том, как вводить текст, см. в разделе "Ввод текста" (→P34). После завершения ввода нажмите ENTER.

AirPlay Password

Можно задать пароль длиной до 31 знака, чтобы функция AirPlay оказалась доступной только для зарегистрированных пользователей. Подробную информацию о том, как вводить текст, см. в разделе "Ввод текста" (→P34). После завершения ввода нажмите ENTER.

Network Check

Проверка подключения к сети.

Option Setting

Power Off Setting

Auto Standby Этот параметр позволяет автоматически переводить аппарат в режим ожидания через 20 минут при отсутствии каких-либо операций и входа аудиосигнала. "On (значение по умолчанию)": аппарат автоматически переходит в режим ожидания. "Off": аппарат не переходит в режим ожидания автоматически.
Network Standby	Если для этой функции выбрано значение "On", питание аппарата можно включить через сеть с помощью приложения, позволяющего управлять аппаратом.Выбор значения "Оп (значение по умолчанию)" повышает энергопотребление, даже если аппарат находится в режиме ожидания.При потере соединения с сетью функцию "Network Standby", которая снижает энергопотребление, можно выключить.

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Bluetooth Wakeup Функция активации аппарата из режима ожидания при подключении устройства с поддержкой функции BLUETOOTH."On": функция используется"Off (значение по умолчанию)"; функция не используетсяВыбор значения "On" повышает энергопотребление, даже если аппарат находится в режиме ожидания.Этот параметр фиксируется на значении "Off", если параметр "Bluetooth Setting" - "Auto Input Change" установлен на значение "Off".

Digital Filter

"Slow": мягкий и плавный звук

"Sharp" (значение по умолчанию): более структурированный и жесткий звук

"Short": звук с быстрым началом и ощущением движения вперед

Language

Выбор языка для отображения на дисплее.

English (значение по умолчанию), German, French, Spanish, Italian, Dutch, Swedish,

Russian, Chinese

Tuner Setting

Tuning Mode Установка	способа настройки для радио.
	"Auto" (значение по умолчанию): настройка на принимаемые радиостанции выполняется автоматически.
	"Manual": ручная настройка на радиостанции. В случае установки "Tuning Mode" на "Manual" прием радиопередач FM-диапазона будет монофоническим, а не стереофоническим, независимо от чувствительности приемника.

FM Search Level*	Этот параметр позволяет при автоматической настройке выбирать только FM-радиостанции с сильным принимаемым сигналом, в отличие от обычного режима, когда поиск останавливается на FM-радиостанциях со слабым сигналом. "Normal" (значение по умолчанию) "Strong": выбираются только радиостанции с сильным принимаемым сигналом.
DAB Scan *	Можно запустить автоматическое сканирование при добавлении новых радиостанций DAB или переезде на новое место жительства.
DAB DRC *	При помощи функции DRC (Dynamic Range Control) можно уменьшить динамический диапазон цифрового радио DAB с тем, чтобы вы все еще могли слышать тихие фрагменты при низких уровнях громкости — идеально для прослушивания радио поздним вечером, когда вы не хотите никого беспокоить."0" (значение по умолчанию): функция DRC выключена "1": большое уменьшение динамического диапазона "1/2": небольшое уменьшение динамического диапазона
Preset Name Можно дать названия зарегистрированным станциям. Подробную информацию о том, как вводить текст, см. в разделе "Ввод текста" (→Р34). После завершения ввода нажмите ENTER.

* X-HM76D, X-HM86D, XC-HM86D

Bluetooth Setting

Bluetooth Выбор между использованием и неиспользованием функции BLUETOOTH."On (значение по умолчанию)": разрешение соединения с устройством с функцией BLUETOOTH путем использования функции BLUETOOTH. Значение "On" следует также выбрать при выполнении различных настроек BLUETOOTH."Off": если функция BLUETOOTH не используется.

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Auto Input Change Функция автоматического переключения входа аппарата в режим "BLUETOOTH" при подключении к аппарату с устройства с функцией BLUETOOTH."Оп (значение по умолчанию)"; при подключении устройства с функцией BLUETOOTH автоматически выбирается вход "BLUETOOTH"."Off": функция выключена.Если вход не переключается автоматически, установите значение "Off" и измените вход вручную.

Auto Reconnect Функция автоматического возобновления соединения с устройством с функцией BLUETOOTH, подключенным в момент последнего переключения входа в режим "BLUETOOTH"."Оп (значение по умолчанию)"; функция используется"Off": функция не используетсяДанное действие поддерживают не все устройства с функцией BLUETOOTH.

Pairing Information Информацию о сопряжениях аппарата можно стереть.Нажимая ♦/♦, выберите "Clear", а затем нажмите ENTER, чтобы стереть информацию о сопряжениях на аппарате.При этом на устройстве с функцией BLUETOOTH информация о сопряжениях не стирается. Чтобы повторно установить сопряжение аппарата с таким устройством, необходимо заранее стереть BLUETOOTH на нем информацию о сопряжениях. Инструкцию по стиранию информации о сопряжениях на устройстве с функцией BLUETOOTH см. в его руководстве по эксплуатации.

System Info

Отображение MAC-адреса аппарата и текущей версии встроенного программного обеспечения.

Factory Reset

Сброс настроек аппарата к состоянию на момент поставки. Рекомендуется записать измененные настройки, прежде чем приступить к их сбросу на заводские. Чтобы начать, выберите "Start" и подтвердите выбор. Ресивер автоматически перейдет в режим ожидания после выполнения сброса.

Update

"Update" не отображается, если нет обновлений встроенного программного обеспечения.

via Network

Функция обновления встроенного программного обеспечения через сеть. Для запуска обновления нажмите кнопку ENTER.

via USB

Функция обновления встроенного программного обеспечения через USB. Для запуска обновления нажмите кнопку ENTER.

Web Setup

Настройки соединения Wi-Fi можно выполнить с помощью веб-браузера компьютера. Обеспечьте соединение компьютера и маршрутизатора по беспроводной сети. При подключении аппарата к маршрутизатору через кабель Ethernet эту настройку выполнить невозможно. 1. Включите аппарат.
2. Нажмите кнопку SETUP на пульте ДУ, выберите "Wi-Fi" в меню "Network Setting" - "Connection" и затем выберите "Wi-Fi Setup".
3. Нажмите ♦/▼, чтобы выбрать "Use iOS Device" и нажмите ENTER.
4. В списке подключений к беспроводным сетям компьютера выберите SSID аппарата (softap_0009B0xxxxxx).
- "xxxxxx" в имени SSID — последние три байта MAC-адреса.
5. Откройте веб-браузер компьютера и откройте страницу http://192.168.200.1.
6. Отобразится меню "Web Setup". Выполните сетевые настройки этого аппарата.
• В зависимости от используемого оборудования или сетевого оборудования, эта функция может не работать.
- Информацию о работе компьютера см. в соответствующих инструкциях.
- Поскольку данное соединение является незашифрованным, имеется некоторая незначительная угроза безопасности.

Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка

Обновление встроенного программного обеспечения

Другие функции

Обновление встроенного программного обеспечения

Функция обновления на аппарате

Ресивер оснащен функцией обновления встроенного программного обеспечения (системного программного обеспечения) через сеть или порт USB. Благодаря этому мы можем вносить улучшения в различные операции и добавлять функции.

Подробную информацию об обновленных функциях воспроизведения см. здесь.

Способы обновления

Встроенное программное обеспечение можно обновить двумя способами: через сеть и через USB. Обновление занимает примерно 5 минут при любом способе выполнения: по сети или через USB. Более того, существующие настройки гарантируются независимо от используемого способа обновления.

• Последнюю информацию об обновлениях можно найти на веб-сайте нашей компании. При отсутствии доступных обновлений встроенного программного обеспечения аппарата обновление не требуется.
• Обновление через сеть может занять больше времени, в зависимости от состояния соединения.
• В процессе обновления запрещается:
• отключать и вновь подключать какой-либо кабель или устройство памяти USB, а также выполнять какие-либо операции на устройстве, например выключать питание;
  – получать доступ к аппарату с ПК или смартфона через приложение.

Отказ от ответственности: Программа и

сопроводительная онлайновая документация предоставляются для использования вами на свой страх и риск.

Мы не несем ответственности и не возмещаем какие- либо убытки по претензиям любого рода, касающимся использования программы и сопроводительной онлайновой документации, возникшие в результате правонарушения или исполнения договора, независимо от юридических норм.

Ни при каких обстоятельствах мы не несем ответственности перед вами или третьими лицами за какие-либо фактические, косвенные, побочные и случайные убытки, включая в том числе компенсацию, возмещение или убытки вследствие потери имеющейся либо ожидаемой прибыли, утраты данных или по любой другой причине.

Обновление встроенного программного обеспечения по сети

• Включите аппарат и обеспечьте надежное соединение с Интернетом.
• Выключите управляющее оборудование (ПК и т. п.), подключенное к сети.
• Остановите прослушивание интернет-радио и воспроизведение файлов с устройства памяти USB или сервера.
• После нажатия на пульте ДУ кнопки Setup появляется экран настройки.

1. Нажмите ♦/♦ и ENTER, чтобы по порядку выбрать "Update" - "via Network".

• "Update" не отображается, если нет обновлений встроенного программного обеспечения.
• Нажмите ENTER, чтобы начать обновление встроенного программного обеспечения.
• После завершения обновления отображается сообщение "COMPLETE".

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка

Обновление встроенного программного обеспечения

Другие функции

1. Нажмите кнопку ⏻ STANDBY/ON на аппарате, чтобы перевести его в режим ожидания. Процесс завершен, и встроенное программное обеспечение обновлено до последней версии.

Если появляется сообщение об ошибке: при возникновении ошибки на дисплее аппарата отображается, " * - * * Error!". (Звездочка " * " представляет алфавитно-цифровой символ.) Проверьте следующее:

• * -01, * -10: Кабель Ethernet не найден. Правильно подсоедините Ethernet-кабель.
• *-02, *-03, *-04, *-05, *-06, *-11, *-13, *-14, *-16, *-17, *-18, *-20, *-21; Ошибка соединения с Интернетом. Проверьте следующее:
  – Убедитесь в том, что маршрутизатор включен. – Убедитесь в том, что аппарат и маршрутизатор соединены по сети.
  Попробуйте выключить, а затем снова включить питание аппарата и маршрутизатора. Это может помочь решению проблемы. Если не удается установить соединение с Интернет, возможно, сервер DNS или прокси-сервер временно не работают. Обратитесь к провайдеру для проверки состояния линии.
• Прочее: Отсоедините и затем присоедините шнур питания переменного тока, затем повторите все сначала.

Обновление через USB

• Подготовьте устройство памяти USB 128 МБ или большей емкости. Формат файловой системы должен быть FAT16 или FAT32.
• Удалите все данные с устройства памяти USB.
• Выключите управляющее оборудование (ПК и т. п.), подключенное к сети.
• Остановите прослушивание интернет-радио и воспроизведение файлов с устройства памяти USB или сервера.
• Загрузка некоторых устройств памяти USB, в зависимости от их типа и содержания, может

потребовать много времени или проходить неправильно. Кроме того, может также произойти нештатная ситуация с питанием устройства.

• Мы не несем никакой ответственности за какую-либо утрату или повреждение данных, а также за отказ устройства хранения, произошедший в результате использования устройства памяти USB с этим аппаратом. Благодарим за понимание.
• Подключите устройство памяти USB к ПК.
• Загрузите файл встроенного программного обеспечения с веб-сайта нашей компании на ПК и разархивируйте его. Файлы встроенного программного обеспечения называются следующим образом: PIOHIM **** ********** ****** ****** .zip Разархивируйте файл на ПК. Количество – образовавшихся разархивированных файлов и папок зависит от модели.
• Скопируйте все разархивированные файлы и папки в корневую папку устройства памяти USB.
• Обратите внимание, что копировать следует разархивированные файлы.
• Подключите устройство памяти USB к порту USB на аппарате.

- При подключении жесткого диска с интерфейсом USB к порту USB аппарата рекомендуем запитывать его от собственного адаптера переменного тока.

- Если устройство памяти USB имеет несколько разделов, каждый из них будет считаться независимым устройством.

1. После нажатия на пульте ДУ кнопки SETUP появляется экран настройки.

1. Нажмите ♦/♦ и ENTER, чтобы по порядку выбрать "Update" - "via USB".

- "Update" не отображается, если нет обновлений встроенного программного обеспечения.

1. Нажмите ENTER, чтобы начать обновление встроенного программного обеспечения.
2. После завершения обновления отображается сообщение "COMPLETE".
3. Нажмите кнопку Ⓧ STANDBY/ON на аппарате, чтобы перевести его в режим ожидания. Процесс завершен, и встроенное программное обеспечение обновлено до последней версии.
4. Извлеките устройство памяти USB из аппарата.

Если появляется сообщение об ошибке: при возникновении ошибки на дисплее аппарата

отображается, " * - ** Error!". Проверьте следующее:

- * -01, * -10: устройство памяти USB не опознано. Убедитесь, что устройство памяти USB или кабель USB правильно вставлены в порт USB аппарата. Подсоедините устройство памяти USB к внешнему источнику питания (если оно запитывается от собственного источника).

• *-05, *-13, *-20, *-21: Корневая папка устройства памяти USB не содержит файл встроенного программного обеспечения или этот файл предназначен для другой модели. Повторите процесс, начиная с загрузки файла встроенного программного обеспечения.
• Прочее: Отсоедините и затем присоедините шнур питания переменного тока, затем повторите все сначала.

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Поиск и устранение неисправностей

Перед началом процедуры

При нестабильной работе проблемы можно разрешить простым включением питания или переключением в режим ожидания либо отключением/подключением шнура питания, вместо проверки настроек и операций. Попробуйте сначала принять эти простые меры на аппарате и подключенном устройстве. Если советы в разделе "Поиск и устранение неисправностей" не помогут разрешить проблему, попробуйте сбросить настройки аппарата к состоянию на момент поставки. Обратите внимание, что ваши настройки также будут сброшены, поэтому рекомендуется записать их до выполнения указанных ниже операций.

Сброс аппарата (возврат к заводским настройкам)

1. Нажмите SETUP на пульте ДУ, выберите "Factory Reset" - "Start" на экране Setup и нажмите ENTER.
2. Нажмите ENTER.
3. Ресивер переходит в режим ожидания, и настройки сбрасываются.

■Питание

Аппарат не включается

- Отсоедините шнур питания от розетки, подождите не менее 5 секунд и присоедините его снова.

Аппарат самопроизвольно выключается

• Ресивер автоматически переключается в режим ожидания, если включена настройка "Option Setting" - "Power Off Setting" - "Auto Standby" в меню Setup.
• Проверьте, не касаются ли провода кабеля для АС задней панели и не закорочены ли между собой сторона + и сторона —. В случае такого контакта или короткого замыкания аппарат автоматически переключится в режим ожидания.
• Выключение питания при непрерывном мигании

индикаторов на передней панели может указывать на неисправность усилителя или срабатывание цепи защиты.

– Если индикатор питания мигает синт примерно в 1 секунду: это может указывать на неисправность усилителя. Немедленно извлеките вилку питания из розетки и обратитесь к продавцу или в нашу службу поддержки.

- Если индикатор питания мигает с инте примерно в 0,3 секунды: возможно, сработала цепь защиты из-за воспроизведения на высоком уровне громкости. Уменьшите громкость воспроизведения. Или же возможно, что провода кабелей для АС касаются задней панели или других проводов. Подключите провода так, чтобы они не торчали из гнезд для АС.

Если одни и те же симптомы, например невозможность включения аппарата, проявляются снова и снова, немедленно извлеките вилку питания из розетки и обратитесь к продавцу или в нашу службу поддержки.

■Отсутствует звук от внешних устройств

• Звук отсутствует, если он отключен на аппарате. Чтобы отменить отключение звука, нажмите MUTE на пульте ДУ.
• Проверьте правильность соединения между выходным гнездом внешнего устройства и входным гнездом аппарата.
• Переключите селектор входов на аппарате на положение разъема, к которому подключено внешнее устройство.
• Проверьте настройки цифрового аудиовыхода на подключенном компоненте. На некоторых игровых приставках, например на тех, которые поддерживают DVD, по умолчанию аудиовыход отключен.

■Экран дисплея не светится

- При использовании функции DIMMER дисплей может допускнеть или погаснуть. Нажмите кнопку DIMMER и измените яркость дисплея.

■Соединение через Wi-Fi

м Отсоедините и подсоедините шнур питания маршрутизатора беспроводной локальной сети и аппарата. Убедитесь, что маршрутизатор включен и перезапустите его.

Невозможно подключиться к точке доступа

• Проверьте правильность задания идентификатора SSID и шифрования (WEP и т. п.). Проверьте правильность задания сетевых настроек аппарата.
• Соединение с устройством, идентификатор SSID которого содержит многобайтовые символы, не поддерживается. Задайте идентификатор SSID маршрутизатора беспроводной локальной сети, используя только однобайтовые алфавитно-цифровые символы, и попытайтесь подключиться к сети еще раз.
• Если в настройках маршрутизатора беспроводной сети задан невидимый режим (скрытия ключа SSID) или если отключено ЛЮБОЕ соединение, SSID не отображается. Измените этот параметр и попробуйте снова.

Подключение к идентификатору SSID, отличающемуся от выбранного SSID

- Некоторые точки доступа позволяют назначать несколько идентификаторов SSID для одного устройства. При использовании кнопки автоматической настройки на таком маршрутизаторе возможна ситуация, когда вместо желаемого SSID вы подключитесь к другому SSID. Если такое происходит, используйте способ подключения, требующий ввода пароля.

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Воспроизведение прерывается, соединение отсутствует

• Сократите расстояние до точки доступа или устраните препятствия для прямой видимости и попробуйте еще раз. Перенесите аппарат подальше от микроволновых печей и других точек доступа. Рекомендуется размещать точку доступа и аппарат в одном и том же помещении.
• Если рядом с аппаратом находится металлический предмет, подключение к беспроводной сети может оказаться невозможным, поскольку близость металла может влиять на радиоволны.
• Если рядом с аппаратом используются другие точки доступа, могут возникать различные неполадки, такие как прерывания воспроизведения и связи. Эти неполадки можно устранить сменой канала точки доступа. Указания по смене каналов приведены в руководстве по эксплуатации, прилагаемом к точке доступа.

■Невозможно воспроизведение с дисков

• Поместите диск в лоток маркированной стороной вверх.
  • Воспроизведение может оказаться невозможным, если диск поцарапан или загрязнен.

■Невозможно воспроизведение с устройства памяти USB/HDD

• Убедитесь, что устройство памяти USB или кабель USB правильно вставлены в порт USB аппарата.
• Извлеките устройство памяти USB из аппарата и затем попробуйте восстановить соединение.
• В некоторых случаях этот аппарат может не распознать устройства памяти USB и жесткие диски в качестве соответствующих устройств. Попытайтесь переключить его в режим ожидания и затем включить

снова.

• Воспроизведение может выполняться неправильно, в зависимости от формата. Проверьте поддерживаемые форматы файлов. (→P20)
• Предостережения об устройствах USB и HDD (→P20)

■Слабый прием сигнала в FM-диапазоне

• Перепроверьте подключение антенны.
• Переместите антенну подальше от кабелей для АС и шнура питания.
• Переставьте аппарат подальше от телевизора или ПК.
- Проезжающие автомобили и пролетающие самолеты могут вызывать помехи.
• Бетонные стены ослабляют радиосигналы.
- Прием в FM-диапазоне можно улучшить путем подключения к настенному гнезду для телевизионной антенны.
- Прием в FM-диапазоне улучшается в случае установки Tuning Mode (→P37) на Manual. Однако прием будет монофоническим, а не стереофоническим.

■Сетевая функция

• Если выбор сетевого сервиса недоступен, запустите сетевую функцию.
• Попробуйте отсоединить и присоединить шнуры питания аппарата и маршрутизатора и перезагрузите маршрутизатор.

Отсутствует доступ к интернет-радио

• Некоторые сетевые службы или контент, доступ к которым возможен через аппарат, могут оказаться недоступными в случае прекращения их поддержки поставщиком услуг.
  • Проверьте правильность соединения модема и

маршрутизатора и убедитесь что оба эти устройства включены.

• При необходимости настройте прокси-сервер, если это требуется вашим интернет-провайдером.
• Убедитесь, что маршрутизатор и/или модем поддерживается вашим интернет-провайдером.

Отсутствует доступ к сетевому серверу

• Аппарат необходимо подключить к сети через тот же маршрутизатор, что и сетевой сервер.
• Аппарат поддерживает работу с сетевыми серверами программы Windows Media® Player 11 или 12 либо NAS-устройствами, совместимыми с функциональными характеристиками домашней сети. Более того, при использовании компьютера можно воспроизводить только музыкальные файлы, зарегистрированные в библиотеке Windows Media® Player.

Прерывается воспроизведение музыкальных файлов на сетевом сервере

• Если в качестве сетевого сервера используется компьютер, завершите все прикладные программы, кроме программного обеспечения сервера (Windows Media® Player 12 и т. п.).
• Воспроизведение может прерываться, если на компьютере выполняется загрузка или копирование больших файлов.

Названия альбомов и имена исполнителей для Music Server не отображаются

• Поскольку для передачи на аппарат метаданных, таких как названия альбомов и имена исполнителей, необходимо их распознавание на сервере, это зависит от технических характеристик используемого NAS-устройства или сервера.
• Поддерживаемые форматы файлов зависят от программного обеспечения NAS-устройства или сервера. За более подробной информацией обратитесь к производителю программного

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

обеспечения NAS-устройства или сервера.

Не всегда отображается художественное

оформление альбома в Music Server

• Music Server зависит от характеристик программного обеспечения сервера.
• Поддерживаемые форматы зависят от программного обеспечения сервера.
• За более подробной информацией обратитесь к производителю программного обеспечения сервера.

■Функция BLUETOOTH

• Попробуйте отсоединить и присоединить шнур питания аппарата и выключить и включить устройство с функцией BLUETOOTH. Кроме того, может помочь перезапуск устройства с функцией BLUETOOTH.
• Устройства с функцией BLUETOOTH должны поддерживать профиль A2DP.
• Поблизости от устройств, использующих радиочастоты в диапазоне 2,4 ГГц, таких как микроволновая печь или беспроводной телефон, могут возникать радиопомехи, мешающие использованию аппарата.
• Если рядом с аппаратом находится металлический предмет, подключение к сети через BLUETOOTH может оказаться невозможным, поскольку близость металла может влиять на радиоволны.
• Чтобы реагировать на операции, выполняемые с помощью пульта ДУ аппарата, устройство с функцией BLUETOOTH должно поддерживать профиль AVRCP.
• Обратите внимание, что управление с помощью пульта ДУ не всегда гарантируется со всеми устройствами с поддержкой функции BLUETOOTH.

Отсутствует соединение с аппаратом

- Убедитесь, что функция BLUETOOTH устройства с функцией BLUETOOTH включена.

- Если нельзя подключиться к уже сопряженному аппарату, удалите информацию о сопряжении на устройстве с поддержкой функции BLUETOOTH, а затем еще раз установите сопряжение.

Музыка не воспроизводится на аппарате даже после успешного соединения BLUETOOTH

• Если на устройстве с функцией BLUETOOTH установлен низкий уровень громкости, воспроизведение может оказаться невозможным. Увеличьте громкость на устройстве с поддержкой функции BLUETOOTH.
• Некоторые устройства с поддержкой функции BLUETOOTH могут быть оснащены переключателем передачи/приема. Выберите режим передачи.

Звук прерывается

- Возможно, это проблема устройства с поддержкой функции BLUETOOTH. Проверьте информацию в Интернете.

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Общие характеристики

■Аналоговый аудиовыход

Среднеквадратичная выходная мощность

(4 Ом, 1 кГц ТНД 10%)

Управление тембром

• ±10 дБ (100 Гц (BASS))

• ±10 дБ (10 кГц (TREBLE))

Поддерживаемый импеданс АС

• 40M - 160M

■Тюнер

X-HM76

Диапазон частот настройки (FM)

87,5 МГц-108,0 МГц, RDS

Антенна (FM)

• 75 Ω, несимметричный

Количество пресетов

• 40

X-HM76D, X-HM86D, XC-HM86D

Диапазон частот настройки (FM)

87,5 МГц-108,0 МГц. RDS

Диапазон частот настройки (DAB)

• 174,928 МГц-239,200 МГц

Антенна (FM/DAB)

• 75 Ω, несимметричный

Количество пресетов

• 40

■Компакт-диски

Носители/формат

• CD : стандарт CD
• CD-R/RW : CD формат/MP3, файл WMA

■Цифровой аудиовход

• Тип А, высокоскоростной USB2.0

Выход постоянного тока

Оптический цифровой вход

- Оптическое гнездо

■Сеть

Проводная сеть

• Гнездо Ethernet

• 10BASE-T/100BASE-TX

Беспроводная сеть (Wi-Fi)

• Стандарт IEEE 802.11 a/b/g/n

• Диапазон 5 ГГц/2,4 ГГц

Bluetooth

Система связи

• Версия BLUETOOTH 4.1

Диапазон частот

• 2,4 ГГц (2,402 ГГц - 2,480 ГГц)

Метод модуляции

Совместимые профили Bluetooth

A2DP 1.2
AVRCP 1.3
• HOGP-Host (клиент)

• HOGP-HID Device (сервер)

• HID Service (HIDS)

Поддерживаемые кодеки

• SBC

- AAC

Диапазон передачи (A2DP)

• 20 Гц - 20 кГц (Частота дискретизации 44,1 кГц)

Максимальная зона действия *

• (по прямой) Прибл. 10 м

* Фактическая зона действия зависит от множества факторов: наличия препятствий между устройствами, магнитных полей вокруг микроволновой печи, статического электричества, беспроводных телефонов, чувствительности приемника, характеристик антенны, операционной системы, программного обеспечения и т. п.

■Общие характеристики

Питание

Потребляемая мощность

• X-HM76D, X-HM76 : 40 BT

• X-HM86D, XC-HM86D : 42 BT
• 0,3 Вт (в режиме ожидания)
• 2,5 Вт (в режиме ожидания, Network Standby : On, Network Setting : Wired)
• 2,8 Вт (в режиме ожидания, Network Standby : On, Network Setting : Wi-Fi)
• 2,2 Вт (в режиме ожидания, Bluetooth Wakeup : On)
• 2,9 Вт (в режиме ожидания, Network Standby : On, Network Setting : Wi-Fi, Bluetooth Wakeup : On)

Автоматический переход в режим ожидания

• On (20 мин.)/выкл.

> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Размеры (Ш × В × Г)

• 290 MM × 98 MM × 333 MM

Macca

• 3,5 кг

■AC (X-HM76D, X-HM76, X-HM86D)

Тип

• Фазоинвертор полочного типа

Конфигурация

• 2-полосная

• Низкочастотный динамик:

X-HM76D, X-HM76 : 12 см, конусного типа

X-HM86D : 13 см, стекловолоконный конусного типа

• Высокочастотный динамик:

2,5 см, с мягкой купольной мембраной

Импеданс

• 4 OM

Максимальная входная мощность

• X-HM76D, X-HM76 : 50 Bt

• X-HM86D : 65 BT

Рабочий диапазон частот

• X-HM76D, X-HM76 : 70 Гц - 40 кГц

• X-HM86D : 60 Гц - 40 кГц

Рекомендуемый диапазон частот

• X-HM76D, X-HM76 : 50 Гц - 40 кГц

• X-HM86D : 45 Гц - 40 кГц

Частота разделения

• 4 кГц

Выходной уровень звукового давления

• X-HM76D : 3,4 кг/каждая
• X-HM76 : 3,3 кг/каждая
• X-HM86D : 4,4 кг/каждая

Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение

Расширенная настройка | Обновление встроенного программного обеспечения | Другие функции

Лицензии и товарные знаки

CERTIFIED

"Все товарные знаки являются собственностью соответствующих владельцев."

Pioneer

2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN

18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.

Tel: [phone] Tel: [phone]

2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ

Зарегистрируйте ваше изделие http://www.pioneer.eu (Европа)
