1743 AA - дрель SKIL - Бесплатное руководство пользователя

Тип продукта	Электрическая дрель сетевая
Бренд	Skil
Модель	1743 AA
Мощность	650 Вт
Скорость холостого хода	0 - 2 800 об/мин (регулируемая)
Патрон	13 мм, самозажимной
Сверлильная способность	Древесина: 25 мм, Сталь: 10 мм
Вес	1,7 кг
Питание	230 В ~ 50 Гц
Длина шнура	2 м
Основные функции	Сверление, завинчивание с регулировкой крутящего момента
Направление вращения	Реверсивное (влево/вправо)
Вспомогательная рукоятка	В комплекте, регулируемая
Ограничитель глубины	Встроенный
Двойная изоляция	Да (без заземляющего провода)
Безопасное выключение	Фиксируемый выключатель
Уход и очистка	Чистить сухой тканью, не использовать растворители
Доступные запасные части	Щетки, патрон, выключатель
Ремонтопригодность	Индекс ремонтопригодности 7,9/10

Часто задаваемые вопросы - 1743 AA SKIL

Как заменить патрон дрели Skil 1743 AA?

Для замены патрона вставьте шестигранный ключ 6 мм в отверстие патрона и поверните против часовой стрелки. Открутите патрон вручную. Для установки нового патрона вкрутите его вручную, затем затяните ключом.

Какая мощность у Skil 1743 AA?

Дрель Skil 1743 AA имеет мощность 650 Вт, подходит для сверления древесины, металла и пластика.

Как изменить направление вращения дрели?

Направление вращения изменяется с помощью переключателя, расположенного над спусковым крючком. Нажмите влево для вращения вправо, вправо для вращения влево.

Какой тип патрона установлен на Skil 1743 AA?

Она оснащена самозажимным патроном 13 мм, что позволяет быстро заменять сверла без ключа.

Как отрегулировать крутящий момент завинчивания?

Поверните регулировочное кольцо, расположенное за патроном. Цифры указывают уровень крутящего момента. Выберите низкое значение для маленьких винтов, высокое для больших.

Какая максимальная скорость дрели?

Максимальная скорость холостого хода составляет 2 800 об/мин с электронным регулятором для плавного пуска.

Как установить вспомогательную рукоятку?

Вкрутите вспомогательную рукоятку в резьбовое отверстие на боковой стороне корпуса дрели. Затяните плотно. Ее можно ориентировать влево или вправо по вашему усмотрению.

Можно ли использовать дрель для завинчивания?

Да, функция завинчивания возможна благодаря регулировке крутящего момента и реверсу. Используйте подходящую насадку и отрегулируйте крутящий момент, чтобы избежать перетягивания.

Как ухаживать за дрелью Skil 1743 AA?

Протирайте корпус сухой тканью после каждого использования. Регулярно проверяйте угольные щетки и заменяйте их при износе. Не используйте химические вещества.

Где найти запасные части для этой дрели?

Запасные части (щетки, патрон, выключатель) доступны у авторизованных дилеров Skil или на официальном сайте. Используйте номер модели 1743 AA для идентификации деталей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1743 AA SKIL

- Этот инструмент предназначен дня сверления с ударом по бетону, кирпичу и каменной кладке, а также для легких долбильных работ; для сверления по дереву, металлу и пластику, а также дня завинчивания с использованием специальных принадлежностей

• Ударная система данного инструмента при сверлении бетона превосходит по своим параметрам любые традиционные перфораторные дрели
• Этот инструмент предназначен для использования в сочетании с любыми стандартными принадлежностями фирмы SDS+
• Прочитайте и сохраните с данной инструкцией ③

ТЕХНИЧЕСКИЕ ДАННЫЕ ①

*) Энергия единичного удара EPTA-Procedure 05/2009 (значение пока недоступно)

ДЕТАЛИ ИНСТРУМЕНТА ②

А Курок-выключатель вкл/выкл и регулятор скорости
В Колесико регулятора максимальной скорости
С Кнопка для запирания выключателя
D Рычая для изменения направления вращения
Е Выключатель для выбора режима работы
F Кнопка деблокировки
G Фиксаторную втулку
Н Вспомогательная ручка
J Вентиляционные отверстия

БЕЗОПАСНОСТЬ

ОСНОВНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Прочтите все указания и инструкции по технике безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие "электроинструмент" распространяется на электроинструмент с питанием от сети (с кабелем питания от электросети) и на аккумуляторный электроинструмент (без кабеля питания от электросети).

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА

a) Соблюдайте чистоту и поддерживайте надлежащую освещенность на рабочем месте. Беспорядок на рабочем месте или его плохое освещение могут привести к несчастным случаям.
b) Не используйте с электроинструментом во взрывоопасной среде, т.е. в непосредственной близости от легковоспламеняющихся жидкостей, газов или пыли. В процессе работы электроинструмент искрит и искры могут воспламенить газы или пыль.
с) При работе с электроинструментом не допускайте детей или посторонних на Ваше рабочее место. Отвлечение Вашего внимания может привести к потере контроля над работой инструмента.

2) ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

a) Штепсельная вилка кабеля питания электроинструмента должна соответствовать розетке электросети. Не вносите никаких

изменений в конструкцию вилки. Не используйте адапторы для электроинструмента с защитным заземлением. Заводские штепсельные вилки и соответствующие им сетевые розетки существенно снижают вероятность электрошока.

b) Избегайте механических контактов с такими заземленными поверхностями, как трубопроводы, системы отопления, плиты и холодильники. При соприкосновении человека с заземленными предметами во время работы инструментом вероятность электрошока существенно возрастает.

с) Оберегайте электроинструмент от воздействия дождя и влаги. Попадание воды в электроинструмент повышает вероятность электрического удара.

d) Используйте кабель строго по назначению. Не допускается тянуть и передвигать электроинструмент за кабель или использовать кабель для вытягивания вилки из розетки. Оберегайте кабель инструмента от воздействия высоких температур, масла, острых кромок или движущихся частей электроинструмента. Поврежденный или спутанный кабель повышает возможность электрического удара.

e) При работе на улице используйте удлинитель, предназначенный для работы вне помещения. Использование такого удлинителя снижает вероятность электрического удара.

f) Если невозможно избежать применения электроинструмента в сыром помещении, то устанавливайте устройство защиты от утечки в землю. Использование устройства защиты от утечки в землю снижает риск электрического поражения.

a) Будьте внимательны, следите за тем, что Вы делаете и выполняйте работу обдуманно. Не пользуйтесь электроинструментом, если Вы устали или находитесь под воздействием транквилизаторов, алкоголя или медицинских препаратов. Секундная потеря концентрации в работе с электроинструментом может привести к серьезным травмам.

b) Используйте средства индивидуальной защиты. Защитные очки обязательны. Средства индивидуальной защиты, такие как противопылевой респиратор, несколькощая защитная обувь, шлем-каска, средства защиты органов слуха применяются в соответствующих условиям работы обстоятельствах и минимизируют возможность получения травм.

с) Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Если Вы при транспортировке электроинструмента держите палец на выключателе или включенный электроинструмент подключаете к сети питания, то это может привести к несчастному случаю.

d) Во избежание травм перед включением инструмента удалите регулировочный или гаечный ключ из вращающейся части инструмента.
e) Не переоценивайте свои возможности. Твердо стойте на ногах и удерживайте равновесие. В таком положении вы сможете лучше контролировать инструмент в неожиданных ситуациях.
f) Используйте подходящую рабочую одежду. Не надевайте свободную одежду и украшения. Волосы, одежда и перчатки должны находиться подальше от движущихся частей электроинструмента. Свободная одежда, украшения или длинные волосы легко могут попасть в движущиеся части электроинструмента.
g) При наличии пылеотсасывающих и пылесборных приспособлений убедитесь в том, что они подсоединены и используются надлежащим образом. Применение пылеотсоса может снизить опасности, создаваемые пылью.
4) ЭКСПЛУАТАЦИЯ И УХОД ЗА ЭЛЕКТРОИНСТРУМЕНТОМ
a) Не перегружайте инструмент. Используйте тот инструмент, который предназначен для данной работы. С подходящим инструментом Вы выполните работу лучше и надежней, используя весь диапазон его возможностей.
b) Не используйте инструмент с неисправным выключателем. Инструмент с неисправным выключателем опасен и подлежит ремонту.
с) До начала наладки электроинструмента, замены принадлежностей или прекращения работы отключайте штепсельную вилку от розетки сети и/или выньте анкумулятор. Данная мера предосторожности предотвращает случайное включение инструмента.
d) Храните неиспользуемый электроинструмент в недоступном для детей месте и не позволяйте использовать его лицам, не умеющим с ним обращаться или не ознакомленным с инструкцией по эксплуатации. Электроинструменты представляют собой опасность в руках неопытных пользователей.
e) Электроинструмент требует надлежащего ухода. Проверяйте безупречность функции подвижных частей, лёгкость их хода, целостность всех частей и отсутствие повреждений, которые могут негативно сказаться на работе инструмента. При обнаружении повреждений сдайте инструмент в ремонт. Большое число несчастных случаев связано с неудовлетворительным уходом за электроинструментом.
f) Режущие части инструмента необходимо поддерживать в заточенном и чистом состоянии. При надлежащем уходе за режущими принадлежностями с острыми кромками они реже заклиниваются и инструмент лучше поддаётся контролю.
g) Используйте электроинструмент, принадлежности, биты и т.д. в соответствии с данными инструкциями, исходя из особенностей

условий и характера выполняемой работы. Использование электроинструмента не по назначению может привести к опасным последствиям.

5) СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Передавайте инструмент на сервисное обслуживание только квалифицированному персоналу, использующему только подлинные запасные части. Это обеспечит сохранение безопасности электроинструмента.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ ПЕРФОРАТОРОВ

ОБЩЕЕ

• Обязательно убедитесь, что напряжение питания соответствует напряжению, указанному на фирменном штемпеле инструмента
• Инструмент нельзя использовать лицам в возрасте до 16 лет
• Не обрабатывайте материалы с содержанием асбеста (асбест считается канцерогеном)
• Никогда не используйте инструмент, если сетевой шнур повреждён; необходимо, чтобы квалифицированный специалист заменил сетевой шнур

• Перед регулировной или сменой принадлежностей обязательно выньте вилку из сетевой розетки НАСАДКИ

- SKIL обеспечивает надёжную работу инструмента только при использовании соответствующих приспособлений

- Использовать только принадлежности, пределвно допустимая скорость вращения которых не меньше, чем максимальная скорость вращения прибора на холостом ходу

ПЕРЕД ИСПОЛЬЗОВАНИЕМ

• Используйте полностью размотанные и безопасные удлинители, рассчитанные на ток не менее 16 А
• Избегайте повреждений, которые могут быть вызваны винтами, гвоздями и прочими элементами, находящимися в обрабатываемом предмете; перед началом работы их нужно удалить

- Закрепите обрабатываемую деталь (обрабатываемая деталь, зафиксированная посредством зажимных устройств или тисков, закрепляется лучше, нежели при помощи рук)

- Используйте подходящие металлодетекторы для нахождения скрытых проводок снабжения или наведите справки в местных предприятиях коммунального хозяйства (контакт с электропроводкой может привести к пожару и электрическому удару; повреждение газопровода может привести к взрыву; повреждение водопровода может привести к повреждению имущества или вызвать электрический удар)

- Пыль от таких материалов, как свинцовосодержащая краска, некоторые породы дерева, минералы и металл, может быть вредна (контакт с такой пылью или ее вдыхание может стать причиной возникновения у оператора или находящихся рядом лиц аллергических реакций и/или респираторных

заболеваний); надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента

• Некоторые виды пыли классифицируются как канцерогенные (например, дубовая или буковая пыль), особенно в сочетании с добавками для кондиционирования древесины; надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента
• Следуйте принятым в вашей стране требованиям/нормативам относительно пыли для тех материалов, с которыми вы собираетесь работать

ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ

• Применяйте средства защиты органов слуха (воздействие шума может привести к потере слуха)
• Используйте прилагающиеся к инструменту дополнительные рукоятки (потеря контроля может иметь своим следствием телесные повреждения)
• При выполнении работ, при которых рабочий инструмент может задеть скрытую электропроводку или собственный сетевой кабель, держите электроинструмент за изолированные ручки (контакт с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током)
• Следите за тем, чтобы сетевой шнур не находился рядом с движущимися деталями инструмента
• В случае любой электрической или механической неисправности немедленно выключите инструмент и выньте вилку из розетки
• При повреждении или разрезании сетевого шнура во время работы не прикасайтесь к нему, и немедленно выньте вилку из розетки
• Если сверло неожиданно заело (что приводит к непредсказуемому и опасному поведению инструмента), немедленно выключите инструмент
• Помните об усилии, которое оказывается на инструмент при заедании сверла (особенно при работе по металлам); обязательно используйте боковую рукоятку Н ② и займите устойчивое положение

ПОСЛЕ ИСПОЛЬЗОВАНИЯ

• Перед тем как положить инструмент, выключите двигатель и убедитесь в том, что все движущиеся детали полностью остановились

ИСПОЛЬЗОВАНИЕ

• Включение/выключение ④
- Блокировка выключателя для продолжительного использования ⑤
- Чувствительный курок выключателя (реагирует на силу нажатия изменением скорости) ⑥
- Регулировка максимальной скорости ⑦

Маховиком В ② максимальную скорость вращения можно плавно отрегулировать от минимального до максимального

- Изменение направления вращения ⑧

• выключатель вкл/выкл А не работает, если не установлен в положение лево/право
• в режиме левого вращения инструмент работает на меньшей скорости

! изменять направление вращения следует только в момент полной остановки инструмента

- Выбор режима работы ⑨

• нажмите на кнопку F, чтобы разблокировать переключатель E
• поверните выключатель Е в нужный режим до щелчка

! приступайте к работе только после блокировки переключателя E

1 = нормальное сверление/завинчивание винтов
2 = молоткового сверление
3 = работа с долотом

! выбирайте режим работы только при выключенном инструменте и вилка вынута из розетки

• для сверления по дереву, металлу и пластику, а также для завинчивания следует использовать соответствующий адаптер (см. Советы по использованию)
• ударный механизм включается путем легкого нажатия на инструмент, когда кончик сверла касается заготовки
• наилучшие результаты при ударном сверлении достигаются только при легком нажиме на инструмент, необходимом для удержания автоматической муфты во включенном состоянии; при усилении нажима на инструмент производительность сверления не увеличивается

- Работа с вращающимся долотом

! выключите инструмент и отсоедините сетевой шнур
- выберите режим работы с вращающимся долотом

- Работа с вращающимся долотом

! выключите инструмент и отсоедините сетевой шнур

• выберите режим работы с вращающимся долотом
• поместите долото в нужное положение
• выберите режим работы с фиксированным долотом

• Сменные биты ⑩

! перед установкой очистите и слегка смажьте принадлежность SDS+

- оттяните назад фиксаторную втулку G и установите необходимый принадлежности в патрон SDS+, повернув его и надавив на него; фиксация принадлежности в надлежащем положении производится автоматически

• потяните за принадлежность, чтобы убедиться, что она правильно зафиксирована
• для снятия принадлежности оттяните назад фиксаторную втулку G

! принадлежности SDS+ требуют свободы смещения, что приводит к появлению эксцентриситета, когда к инструменту не приложена нагрузка; однако в процессе работы происходит автоматическое центрирование принадлежности без ущерба для точности сверления

! принадлежности SDS+ требуют свободы смещения, что приводит к появлению эксцентриситета, когда к инструменту не приложена нагрузка; однако в процессе работы происходит автоматическое центрирование принадлежности без ущерба для точности сверления

! не используйте биты/зубила с повреждённым стволом

- Предохранительная муфта

Если принадлежность заедает, происходит блокировка шпинделя (и, как следствие, раздается характерный звук)

• немедленно выключите инструмент
• освободите застрявшую деталь
• снова включите инструмент

- Регулировка глубины сверления ⑪

- Удерживание и направление инструмента ⑫

! во время работы, всегда держите инструмент за места правильного хвата, которые обозначены серым цветом

• обязательно используйте боковую рукоятку Н (регулируется, как показано на рисунке)
• не закрывайте вентиляционные отверстия
• не прилагайте чрезмерных усилий к инструменту, дайте инструменту поработать за Вас

СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ

• Используйте только надлежащие биты ⑬ ! не используйте тупые биты/зубила

• Для сверления по дереву, металлу и пластику, а также для завинчивания используйте соответствующий адаптер (принадлежность SKIL 2610395660) ⑭

• перед установкой адаптера очистите и слегка смажьте его

• оттяните назад фиксаторную втулку G ② и установите необходимый адаптер в патрон SDS+, повернув его и надавив на него; адаптер автоматически зафиксируется в надлежащем положении
• потяните за адаптер, чтобы убедиться, что он правильно зафиксирован
• установите переключатель E ② на режим обычного сверления (переключатель действует только при отключенном инструмента и вилка вынута из розетки)

• Сверление черных металлов

• при сверлении отверстия большего диаметра сначала просверлите отверстие меньшего диаметра
• периодически смазывайте сверло

- При завинчивании шурупа в месте поперечного среза или рядом с ним, а также на кромке деревянной детали рекомендуем во избежание образования трещин сначала просверлить отверстие

• Сверление по дереву без расщепления материала 15
  • Сверление в стенах без пыли ⑯
  • Сверление в потолках без пыли ⑰
• Сверлению по кафелю без проскальзывания ⑱
• См дополнительную информацию на сайте www.skileurope.com

ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

- Всегда содержите инструмент и его шнур в чистоте (особенно вентиляционные отверстия J ②)

! перед чисткой инструмента выньте вилку из розетки

• Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL
• отправьте неразобранный инструмент со свидетельством покупки Вашему дилеру или в ближайшую станцию обслуживания фирмы SKIL (адреса и схема обслуживания инструмента приведены в вебсайте www.skileurope.com)

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

- Не выкидывайте электроинструмент, принадлежности и упаковку вместе с бытовым мусором (только для стран ЕС)

• во исполнение европейской директивы 2002/96/EC об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности
• значок ⑲9 напомнит Вам об этом, когда появится необходимость сдать электроинструмент на утилизацию

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ СЕ

• Мы с полной ответственностью заявляем, что это изделие соответствует следующим стандартам или станда ртизованным документам: EN 60745, EN 61000, EN 55014, в соответствии с инструкциями 2004/108/EC, 2006/42/EC
• Техническая документация y: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Jan Trommelen

Vice President

- Сертификаты соответствия хранятся по адресу: ООО "Роберт Бош"

ул. Акад. Королёва, 13, стр. 5

Россия, 129515, Москва

ШУМНОСТИ/ВИБРАЦИИ

- При измерении в соответствии со стандартом EN 60745 уровень звукового давления для этого инструмента составляет 90 дБ (А) и уровень звуковой мощности - 101 дБ (А) (стандартное отклонение: 3 дВ), и вибрации - * м/с² (по методу для рук; недостоверность K = 1,5 м/с²)

* при сверлении с ударом в бетоне 9,0 м/с²
* при долблении 10,6 м/с²

- Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей

- при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться

- в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться

! защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно организовуя свой рабочий процесс

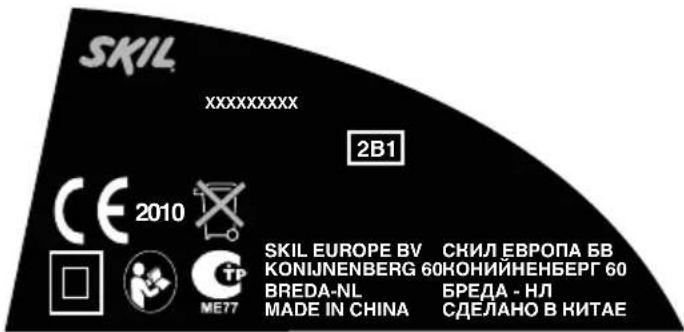

ДАТА ПРОИЗВОДСТВА

• На дату производства на шильдике указывают первые три цифры серийного номера xxxxxxxxxx (как показано на рис. – см. выше)
• Приведённая ниже таблица поможет определить месяц производства инструмента

Год Янв. Февр. Март				Апр. Май Июнь
2011 10	1	102 103	104 105	106
2012 20	1	202 203	204 205	206
2013 30	1	302 303	304 305	306
2014 41	7	418 419	420 453	454
2015 51	7	518 519	520 553	554
2016 61	7	618 619	620 653	654
2017 71	7	718 719	720 753	754
2018 81	7	818 819	820 853	854
2019 91	7	918 919	920 953	954

Год	Июль	Авг.	Сент.	Окт.	Ноябрь	Дек.
2011	107	108	109	110	111	112
2012	207	208	209	210	211	212
2013	307	308	309	310	311	312
2014	455	456	457	458	459	460
2015	555	556	557	558	559	560
2016	655	656	657	658	659	660
2017	755	756	757	758	759	760
2018	855	856	857	858	859	860
2019	955	956	957	958	959	960

Перфоратор 1743

ВСТУП

ПОРАДИ ПО ВИКОРИСТАНЮ

ДОПЪЛНИТЕЛНИ АКСЕСОАРИ

- свалете заялия накрайник

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ НА СЄ
