Тип продукта	Электрический конвекторный обогреватель
Модель	SCA-H-VER33-1500
Размеры (ШxГxВ)	270 x 495 x 615 мм
Вес нетто	4.6 кг
Источник питания	220-240 В ~ 50 Гц
Потребляемая мощность (режимы)	750 Вт (низкий) / 1500 Вт (высокий)
Номинальный ток	6.5 А
Площадь обогрева	15-20 м²
Класс защиты	Класс I (с заземлением)
Нагревательный элемент	Естественная конвекция, без видимого нагревательного элемента
Термостат	Регулируемый, поддерживает заданную температуру
Переключатель режимов мощности	Выкл (0), Низкий (I), Высокий (II)
Индикатор нагрева	Загорается при нагреве
Защита от перегрева	Автоматическое отключение через температурный ограничитель
Варианты установки	Напольная установка на ножках или настенный монтаж
Минимальный зазор от пола (настенный монтаж)	120 мм
Комплектация	2 опорные ножки, набор для настенного монтажа, винты, руководство, гарантийный талон
Длина шнура	Не указана (приблизительно ~1.5 м)
Очистка	Протирать мягкой влажной тканью, тщательно высушить; избегать абразивов
Функции безопасности	Не накрывать, беречь от воды, не использовать удлинитель, требуется присмотр детей

Часто задаваемые вопросы - SCA-H-VER33-1500 Scarlett

Как установить желаемую температуру?

Поверните ручку термостата по часовой стрелке до максимума, пока не услышите щелчок. Когда комната достигнет желаемой температуры, медленно поворачивайте ручку против часовой стрелки, пока устройство не выключится (вы услышите щелчок). Термостат будет поддерживать эту температуру.

Конвектор не включается. Что проверить?

Сначала убедитесь, что шнур питания правильно подключен к работающей розетке. Проверьте, что переключатель режимов установлен в положение 'I' или 'II', а не '0'. Если всё ещё выключен, подождите, пока температурный ограничитель сбросится после остывания устройства (возможно, произошел перегрев). Если проблема не устранена, обратитесь в сервисный центр.

Можно ли использовать удлинитель с этим обогревателем?

Рекомендуется не использовать удлинители во избежание перегрева и риска возгорания. При необходимости используйте удлинитель с соответствующей мощностью и убедитесь, что к нему не подключены другие устройства.

Как чистить конвектор?

Выключите и отключите устройство от сети, дайте ему полностью остыть. Протрите корпус мягкой слегка влажной тканью. Тщательно высушите. Не используйте абразивные чистящие средства и не погружайте в воду. Периодически очищайте заднюю сторону, сняв с кронштейнов.

Можно ли закрепить этот конвектор на стене?

Да, устройство поставляется с набором для настенного монтажа. Просверлите отверстия на расстоянии не менее 120 мм от пола, прикрепите монтажные пластины к стене, затем повесьте конвектор. Убедитесь, что он надежно закреплен. Не эксплуатируйте без ножек или настенного крепления.

Почему конвектор недостаточно греет?

Проверьте, установлен ли термостат на достаточно высокую температуру. Убедитесь, что режим мощности включен на высокий ('II'). Проверьте, что воздухозаборные и выходные решетки не заблокированы. Если напряжение низкое, обратитесь к электрику.

Что означает индикатор нагрева?

Индикатор нагрева загорается, когда нагревательные элементы активны. Он будет включаться и выключаться по мере поддержания термостатом заданной температуры.

Безопасно ли сушить одежду на конвекторе?

Нет, никогда не накрывайте и не сушите одежду на конвекторе. Это может вызвать перегрев, пожар или повреждение. Устройство имеет предупреждение: 'Не накрывать'. Всегда держите вентиляционные отверстия свободными.

Вилка нагревается после использования. Это нормально?

Слегка теплая вилка — это нормально, но если она превышает 50°C, возможно, плохой электрический контакт. Отключите вилку и попросите электрика заменить розетку. Регулярно проверяйте температуру вилки.

Какое потребление энергии в каждом режиме?

Режим низкой мощности потребляет 750 Вт, а режим высокой мощности — 1500 Вт. Устройство работает при напряжении 220-240 В~50 Гц.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SCA-H-VER33-1500 Scarlett

RU ЭЛЕКТРИЧЕСКИЙ КОНВЕКТОР ...... 2

ENG ELECTRIC CONVECTOR....14

UA ЕЛЕКТРИЧНИЙ КОНВЕКТОР 22

KZ ЭЛЕКТРЛІК КОНВЕКТОР 33

Уважаемый покупатель!

Благодарим Вас за удачный выбор и приобретение электрического конвектора. Он прослужит Вам долго.

1. ВАЖНАЯ ИНФОРМАЦИЯ

Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве по эксплуатации содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраните руководство по эксплуатации вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным материалом. В данном руководстве по эксплуатации описываются разные виды данного типа устройства.

Приобретенный Вами прибор может несколько отличаться от описанного в руководстве, что не влияет на способы использования и эксплуатации.

Производитель оставляет за собой право без дополнительного уведомления вносить незначительные изменения в конструкцию изделия, кардинально не влияющие на его безопасность, работоспособность и функциональность. В тексте и цифровых обозначениях данной инструкции могут быть допущены опечатки.

ВНИМАНИЕ!

Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают всех возможных режимов и ситуаций, которые могут встречаться. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей во время транспортировки, в результате неправильной установки, в результате колебаний напряжения, а также в случае, если какая-либо часть прибора была изменена или модифицирована.

ПРИМЕЧАНИЕ

На изделии присутствует этикетка, на которой указаны все необходимые технические данные и другая полезная информация о приборе. Используйте прибор только по назначению, указанному в данном руководстве.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

При эксплуатации конвектора необходимо соблюдать ряд мер предосторожности. Неправильная эксплуатация в силу игнорирования данных правил может привести к причинению вреда здоровью пользователя и других людей, а также нанесению ущерба их имуществу. Производитель не несёт ответственности за причинённый вред здоровью и повреждение имущества в результате неправильной установки и эксплуатации прибора.

- Внимательно прочитайте данную инструкцию перед эксплуатацией прибора во избежание поломок при использовании.

- Перед первоначальным включением проверьте, соответствуют ли технические характеристики, указанные на изделии параметрам электросети.

- Прибор оснащен евровилкой с контактом заземления. Вилка должна подходить к стандартной евророзетке и входить в нее без особых усилий. Если вилка не входит в розетку или входит туго, переверните ее по вертикали на 180 градусов и повторите попытку. Если и после этого Вы не можете легко

вставить вилку в розетку, вызовите электрика, для замены розетки. Никогда не используйте прибор, если вилка вставлена в розетку не до конца.

- Никогда не подключайте прибор к электросети, если его поверхность влажная (мокрая).

- Никогда не используйте прибор в ситуации, когда он может соприкасаться с водой.

- Когда прибор включен и работает, не касайтесь его поверхности и поверхности блока управления мокрыми руками и любыми частями тела.

- Не использовать вне помещений или в условиях повышенной влажности.

- Не просовывайте пальцы и исключите попадание посторонних предметов в какие-либо вентиляционные, воздухозаборные или выходные отверстия, так как это может привести к поражению электрическим током или повреждению прибора.

- Для предотвращения возможного пожара не загораживайте ничем воздухозаборные и выходные отверстия. Не вешайте и не сушите вещи на конвекторе! Используйте конвектор только на ровной сухой поверхности.

- Конвектор содержит внутри горячие и искрящие компоненты. Не используйте конвектор в местах использования или хранения бензина, краски или других легковоспламеняющихся жидкостей. Прибор должен располагаться вдали от легковоспламеняющихся и легкодеформируемых объектов.

- Использовать только в бытовых целях согласно данному Руководству по эксплуатации. Любое другое использование, не рекомендуемое изготовителем, может привести к пожару, поражению электрическим током или травмированию людей. Прибор не предназначен для промышленного применения.

- Во избежание перегрева и риска возникновения пожара, а также повреждения внутренней электрической сети, не изменяйте длину сетевого шнура и не подключайте прибор через электрические удлинители. Однако при необходимости можно использовать удлинитель, если его параметры соответствуют мощности прибора и если он не используется другими потребителями электроэнергии.

- Устанавливайте и эксплуатируйте прибор в строго вертикальном положении. Запрещено эксплуатировать прибор в горизонтальном или наклонном положениях.

- Следите, чтобы шнур питания не касался острых кромок и горячих поверхностей.

- Не используйте принадлежности, не входящие в комплект поставки.

• ВНИМАНИЕ! НЕ НАКРЫВАЙТЕ ПРИБОР, когда он работает. Не сушите на нём одежду и любые другие ткани и материалы. Это может привести к его перегреву, выходу из строя или причинить значительный ущерб Вам и/или Вашему имуществу.

• ВНИМАНИЕ! Производитель рассматривает данный вид поломки, как не гарантийный случай.

- Прибор всегда должен находиться под наблюдением, особенно если неподалеку от прибора находятся дети. Дети должны

находиться под присмотром для недопущения игр с прибором.

- Всегда отключайте устройство от электросети перед сборкой, разборкой и очисткой, или если Вы его не используете.

- Не включайте конвектор, если его сетевой шнур или вилка имеют повреждения. При повреждении шнура питания его замену, во избежание опасности, должны производить изготовитель, сервисная служба или подобный квалифицированный персонал.

- Не пытайтесь самостоятельно ремонтировать прибор или заменять какие-либо детали. При обнаружении неполадок обращайтесь в ближайший Сервисный центр.

- Запрещено устанавливать и использовать прибор в ванных комнатах, душевых или бассейнах, именно в тех местах, где есть вероятность прямого попадания струй и капель воды на его поверхность во время, когда прибор включен.

- Не прокладывайте сетевой шнур прибора под ковровыми покрытиями и не прижимайте его предметами мебели. Прокладывайте сетевой шнур так, чтобы об него невозможно было споткнуться.

- При отключении прибора от электросети не тяните за шнур питания, беритесь за вилку. Не перекручивайте и ни на что не наматывайте его.

- Запрещено устанавливать прибор непосредственно рядом или под электрической розеткой или под проведенным электрическим

кабелем. Это может привести к их перегреву, что создаст аварийную ситуацию.

- Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под присмотром или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

- Этот прибор может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или отсутствием опыта и знаний, если они были проинструктированы относительно безопасного использования прибора и понимают связанные с этим опасности.

- Чистка и техническое обслуживание прибора не должны производиться детьми без присмотра.

- Детей в возрасте до 3 лет следует держать подальше от прибора, если они не находятся под постоянным наблюдением.

- Дети в возрасте от 3 до 8 лет могут включать / выключать прибор только при условии, что он был размещен или установлен в нормальном рабочем положении, и дети находятся под наблюдением или проинструктированы относительно безопасного использования прибора и понимают связанные с ним опасности. Детям в возрасте от 3 до 8 лет запрещается включать в сеть, регулировать и чистить прибор или выполнять техническое обслуживание прибора.

• ВНИМАНИЕ! Некоторые части данного прибора могут сильно нагреваться и вызывать ожоги. Особое внимание следует уделять детям и уязвимым людям. Чтобы избежать ожогов, не прикасайтесь руками и другими частями тела к горячим поверхностям прибора.

• Если изделие некоторое время находилось при температуре ниже 0°C, перед включением его следует выдержать в комнатных условиях не менее 2 часов.
• Расшифровка пиктограмм:

Осторожно! Горячая поверхность

Внимание! Не накрывать

3. НАЗНАЧЕНИЕ ПРИБОРА

Бытовой электрический конвектор предназначен для основного или дополнительного обогрева помещений и создания комфортной атмосферы в помещении в холодное время года. Данный нагревательный прибор удобен и прост в установке, эффективен и экономичен в использовании в связи с минимальными потерями электроэнергии, повышенной теплоотдачей и максимально комфортным распределением теплового потока. Основное преимущество электрических конвекторов в сравнении с другими типами обогревателей в том, что принцип работы основан на естественной конвекции воздуха, что позволяет быстрее и эффективнее обогревать обслуживаемое помещение.

4. РАБОЧИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

Технические характеристики прибора приведены в таблице 1.

Таблица 1

Наименование	Ед. изм.	SCA H VER33 1000	SCA H VER33 1500	SCA H VER33 2000
Номинальная потребляемая мощность по режимам	Вт	500/1000	750/1500	1000/2000
Параметры электропитания	В/Гц	220-240~/50	220-240~/50	220-240~/50
Номинальная сила тока	А	4.3	6.5	8.7
Вес нетто	кг	3.82	4.6	5.46
Размеры прибора	мм	270x497x465	270x495x615	270x495x773
Класс электрозащиты	-	Class I	Class I	Class I
Площадь обогрева	m^2	10-15	15-20	20-25

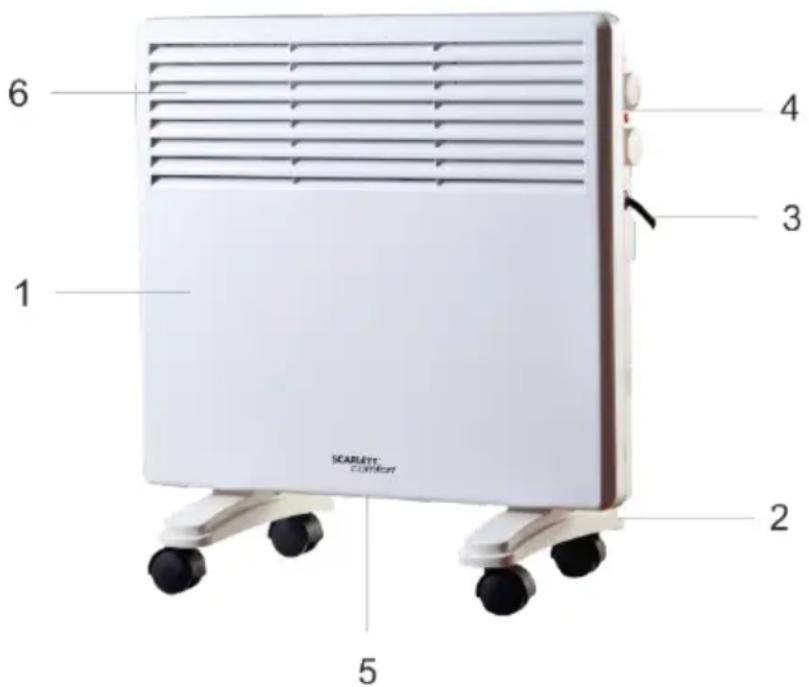

5. ОПИСАНИЕ ПРИБОРА

1. Корпус
2. Опорные ножки
3. Сетевой шнур с вилкой
4. Панель управления
   5.Воздухозаборная решётка
   6.Воздуховыпускная решётка

Рисунок 1\*

*Изображение приведено в качестве справочной информации и может отличаться от реального прибора

1. Электрический конвектор - 1 шт.
2. Опорные ножки - 2 шт.
3. Комплект настенной установки - 1 шт.
4. Руководство по эксплуатации - 1 шт.
5. Гарантийный талон - 1 шт.
6. Упаковка - 1 шт.

7. СБОРКА И УСТАНОВКА

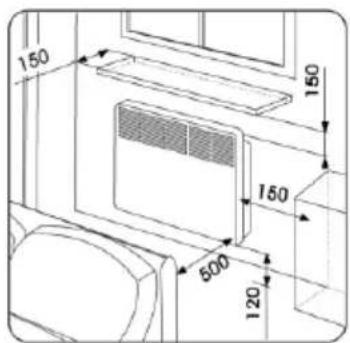

Установка конвектора на стену

Размеры указаны в миллиметрах

Рисунок 2

1. Раскройте заводскую упаковку и аккуратно извлеките из нее прибор.

2. Удалите любые уплотнители из пенопласта с краев прибора и освободите его от полиэтилена.

3. В соответствии с рис. 2 определите место установки конвектора с соблюдением минимальных расстояний от предметов и пола.
4. Отметьте высоту, на которой необходимо установить конвектор и поставьте видимые метки в крепежных отверстиях кронштейнов из комплекта поставки.
5. Просверлите в стене отверстия необходимого диаметра по меткам, вставьте дюбели, закрепите кронштейны, закрутив установочные винты.
6. Прикрутите к задней панели конвектора пластмассовые ограничители из комплекта поставки с правой и с левой стороны внизу.
7. Осуществите монтаж конвектора на стену, сопоставляя вырезы на задней панели конвектора с выступами кронштейнов установленных на стене.
8. Проверьте надежность монтажа.

Установка конвектора на ножки

1. Достаньте 2 опорные ножки из упаковки конвектора.
2. Переверните прибор так, чтобы его нижняя часть находилась вверху.
3. Приложите опорные ножки к нижней части прибора с левой и правой сторон таким образом, чтобы крепежные отверстия совпадали с отверстиями на корпусе прибора.
4. С помощью винтов прикрепите ножки к конвектору. Возможно, Вам потребуется приложить некоторое физическое усилие для того, чтобы крепление было надежным.
5. Проверьте еще раз надежность крепления. Переверните прибор в правильное положение и установите его на ровную, горизонтальную поверхность строго в вертикальном положении.

Прибор готов к работе!

ВНИМАНИЕ!

Прибор должен эксплуатироваться только с установленными опорными ножками или установленный на стене. Эксплуатация конвектора без опорных ножек или без установки на стене запрещена!

Подключение к электрической сети

1. Конвектор рассчитан на подключение к электрической сети с однофазным напряжением 220-240 В\~50 Гц.
2. Перед подключением убедитесь, что параметры электросети в месте подключения соответствуют параметрам, указанным на маркировочной табличке с техническими данными прибора.
3. При подключении конвектора к электрической сети следует соблюдать действующие правила электробезопасности.
4. Электрическая розетка должна быть правильно заземлена. Розетка должна быть рассчитана на номинальный ток не менее 16А. Электрические розетка и вилка должны всегда оставаться сухими во избежание утечки электрического тока. Регулярно проверяйте, что электрическая вилка плотно подключена к розетке. Проверку производите в следующем порядке: вставьте электрическую вилку в розетку. Через полчаса работы выключите конвектор и выньте вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если вилка нагрелась до температуры выше 50°C, во избежание повреждений, происшествий, возникновения пожара в результате плохого электрического контакта замените розетку на другую. Это должен делать специалист.

ВНИМАНИЕ!

Запрещается эксплуатация конвектора в электрической сети без заземления.

8. ЭКСПЛУАТАЦИЯ ПРИБОРА

Панель управления

1. Ручка термостата

Используется для установки желаемой температуры в помещении.

2. Индикатор нагрева

Загорается при нагреве прибора.

3. Ручка переключателя режимов мощности

Используется для выбора следующих режимов мощности нагрева:

выключено «0», низкая мощность «|», высокая мощность «|».

Рисунок 3\*

*Изображение приведено в качестве справочной информации и может отличаться от реальной панели управления

Эксплуатация конвектора

1. Включение

1.1 Подключите конвектор к электрической сети, вставьте вилку сетевого шнура в сетевую розетку.

2. Выбор режима мощности нагрева

2.1 Установите клавишу в положение «I» чтобы выбрать низкую мощность нагрева.

2.2 Установите клавишу в положение «II», чтобы выбрать высокую мощность нагрева.

3. Установка температуры

3.1 Поверните ручку термостата по часовой стрелке до упора при этом, если температура в помещении, ниже установленной, загорится индикатор нагрева. Когда температура в помещении достигнет желаемого уровня, поверните ручку термостата против часовой стрелки до отключения прибора, при этом индикатор нагрева погаснет. Теперь термостат будет поддерживать заданную температуру, периодически включая и отключая конвектор.

4. Выключение

4.1 Установите переключатель режимов мощности в положение «0» и отключите прибор от электрической сети.

9. ОБСЛУЖИВАНИЕ

Внешнюю поверхность прибора необходимо регулярно очищать от пыли и загрязнений, т.к. это влияет на эффективность его работы и температурные параметры обогрева помещения.

Перед проведением профилактических работ выключите прибор и отсоедините его от электрической сети, дайте ему остыть, затем протрите его поверхность мягкой слегка влажной тряпкой. Для очистки не рекомендуется использовать моющие средства, в т. ч. средства с абразивными составами. Не допускайте повреждения прибора острыми предметами, т. к. царапины на окрашенной поверхности могут привести к появлению ржавчины.

Заднюю поверхность конвектора также необходимо периодически очищать от пыли и грязи. Для этого нужно отсоединить прибор от кронштейна, а после чистки вернуть его в исходное положение.

Процедуру профилактической очистки следует производить периодически для поддержания технического состояния конвектора и сохранения его внешнего вида на долгие годы.

10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Возможные неисправности и методы их устранения приведены в таблице 2.

Если неисправность не удается устранить в соответствии с рекомендациями или при возникновении других неисправностей, обратитесь в авторизованный сервисный центр.

Таблица 2

Неисправность	Возможные причины	Устранение
Приборподключён к электрической сети,выключатель установлен в режим нагрева,ноприбор неработает.	Отсутствует электропитание	Проверьте, не отключено ли электропитаниеот прибора и при необходимости подайте электропитание на прибор
	Ограничитель температуры разомкнул электрическую цепь и отключил нагревательные элементы	Убедитесь, что воздухозаборная или Воздуховыпускная решётка не перекрытыпосторонними предметами и дождитесь включения ограничителя температуры,после того как корпус прибора остынет
	Неисправен автоматический выключатель электрической сети	Проверить работоспособность автоматического выключателя электрической сети и при необходимости неисправный выключатель заменить
	Неисправно силовое реле	Обратиться в авторизованный сервисный центр
	Неисправен термостат
	Неисправен
	нагревательный элемент
	Неисправен ограничитель температуры
	Обрыв электрического кабеля	Проверить целостность электрического кабеля и при необходимости его замены обратиться в авторизованный сервисный центр
Прибор плохо греет	Низкое напряжение в электросети	Проверить напряжение в электросети
	На термостате установлена низкая температура нагрева помещения	Установите более высокую температуру нагрева помещения на термостате
	Неисправен нагревательный элемент	Обратиться в авторизованный сервисный центр

11. ХРАНЕНИЕ

Удостоверьтесь, что корпус прибора и его нагревательный элемент остыли, прежде чем прибор будет демонтирован и уложен в упаковку для длительного хранения.

Выполните требования раздела ОЧИСТКА И УХОД.

Смотайте шнур питания.

Когда прибор не используется долгое время, храните его в сухом прохладном месте в заводской картонной упаковке

12. УТИЛИЗАЦИЯ, СРОК СЛУЖБЫ, ГАРАНТИЙНЫЙ СРОК

По окончанию срока службы прибора следует провести его утилизацию в соответствии с нормами, правилами и способами, действующими в месте утилизации. Подробную информацию по утилизации прибора Вы можете получить у представителя местного органа власти, предоставив ему полную информацию о приборе.

Изготовитель и уполномоченное им лицо не несут ответственности за исполнение Покупателем требований законодательства по утилизации и способы утилизации прибора, выбранные Покупателем. Срок службы прибора указан в гарантийном талоне. Гарантийный срок на прибор, условия гарантии и гарантийного срока указаны в гарантийном талоне. Гарантийный талон является неотъемлемой частью товаросопроводительной документации, входящей в комплект поставки данного прибора. При отсутствии гарантийного талона в комплекте поставки, требуйте его у Продавца. Гарантийный талон, предоставляемый Продавцом должен соответствовать установленной Изготовителем форме. Изготовитель и уполномоченное лицо изготовителя снимают с себя любую ответственность за возможный вред, прямо или косвенно нанесенный данным прибором людям, животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации, установки прибора, умышленных или неосторожных действий потребителя иили третьих лиц, а также в случае ситуаций, вызванных природными иили антропогенными форс-мажорными явлениями.
