РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Point 10×56 Yukon

• Оберегайте бинокль от падения с высоты и других механических повреждений.

• Храните бинокль в чехле, в сухом, отапливаемом и проветриваемом помещении.

• Вращая барабан (2), подстройте бинокль до получения идеального изображения одновременно в обоих оптических каналах.

• Далее фокусировку изображения производите только с помощью барабана (2) - бинокль Вами уже был индивидуально настроен.

ПРАВИЛА УХОДА И ХРАНЕНИЯ

• Избегайте загрязнения лина. Закончив работу с биноклем, закрывайте крышки объективов. Для чистки оптических поверхностей используйте салфетку, входящую в комплект поставки, а в случае необходимости любую мягкую и чистую ткань (вата, фланель и шёлк подходят наилучшим образом).
  • Перед тем как протирать линзы, осторожно смахните кисточкой с них пыль и песок. Жировые пятна снимайте салфеткой, намоченной спиртом. В полевых условиях и в случае отсутствия спирта, подышите на внешнюю поверхность линз и насухо протрите возникшее запотевание.
• Внимание! Ремонтировать и разбирать бинокль запрещается! Нарушение данного требования может привести к аннулированию гарантии.
• Во избежание повреждения просветляющего покрытия не протирайте линзы бумагой (сухой или смоченной), а также не лейте спирт непосредственно на их поверхность!
• Чистку наружных поверхностей корпуса проводите сухой салфеткой. При необходимости придать блеск, можете нанести несколько капель синтетического чистящего средства и растереть.
• Старайтесь не подвергать бинокль длительному воздействию высоких температур и прямых солнечных лучей. Не оставляйте его в непосредственной близости от нагревательных приборов, ламп накаливания и отопителей.

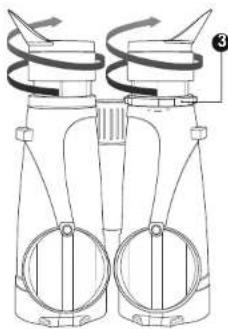

- Бинокли Point оснащены поворотными выдвижными наглазниками, позволяющими сделать наблюдение более комфортными. Если Вы носите очки, при использовании бинокля наглазники должны находиться в нижнем положении: это позволит сократить расстояние между глазом и окуляром, увеличивая, таким образом, угол поля зрения.

- Маркировка "+ / -" возле кольца диоптрийной настройки (3) позволяет произвести настройку правого окуляра.

ЭКСПЛУАТАЦИЯ

Будьте внимательны при обращении с биноклем. Особенно в том случае, если используете его вместе с детьми или людьми, не знакомыми с оптическими приборами и настоящей инструкцией.

Регулировка межзрачкового расстояния

- Извлеките бинокль из чехла, откройте крышки объективов (1). На нижней стороне корпуса бинокля имеются магниты, позволяющие зафиксировать крышки в открытом положении. Внимание! Не вращайте крышки относительно осей каналов бинокля.

- Направьте бинокль на группу удаленных объектов и, плавно складывая (приближая левую и правую половины бинокля друг к другу) или раскладывая при одновременном наблюдении в окуляры, выберите такое попожение, при котором Вы будете видеть только одно изображение предметов и ощущать их равноудаленность.

Внимание!

Берегите глаза. Не смотрите через бипокль на солнце и иные яркие источники света!

ФОКУСИРОВКА ИЗОБРАЖЕНИЯ И ДИОПТРИЙНАЯ НАСТРОЙКА

- Направьте бинокль на любой удалённый объект и, вращая барабан механизма центральной фокусировки (2), добейтесь чёткого изображения через левый неподвижный окуляр. Внимание! Не пытайтесь крутить левый окуляр! Он не вращается.

- Закройте левый глаз и, наблюдая объект через правый окуляр, вращайте только кольцо диоптрийной настройки правого окуляра (3) до получения качественного изображения рассматриваемого объекта в правом окуляре. Диоптрийная настройка проводится с целью выравнивания естественной разницы зрения между правым и левым глазом наблюдателя и снижения утомляемости глаз при длительных наблюдениях.

FEATURES

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Оптическая система на базе призм Roof
• Азотонаполненный оптический тракт
- Оптимальное увеличение 8, 10 или 15 крат
• Высокое качество изображения
• Механизм центральной фокусировки
• Эргономичный и компактный корпус
- Многослойное просветляющее покрытие линз
- Откидные крышки объективов с магнитами
• Компактные размеры
• Стильный и прочный чехол

ПОЖАЛУЙСТА, ПРОЧТИТЕ ИНСТРУКЦИЮ

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К ЭКСПЛУАТАЦИИ БИНОКЛЯ.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Бинокли Point предназначены для любительского и профессионального применения, они являются незаменимым средством для:

• Охоты, рыбалки, наблюдения спортивных состязаний.
  • Охраны и безопасности.
  • Туризма, поисково-спасательных операций, обслуживания оборудования.

LOVEE (1)

МОДЕЛЬ
22153 22154 22155

Тип	Root	Root	Root
Диаметр объектива, мм	56	56	56
Увеличение, крат	8	10	15
Удаление выходного зрачка, мм	27	21	18
Диаметр выходного зрачка, мм	7	5,6	3,7
Поле зрения, угл. град.	6,3	6	4
Поле зрения на реестоянии 1000м, м	110	105	70
Сумеречное число	21,1	23,6	29
Разрешение, сек	7,5	6	4
Минимальная дистанция фокусировки, м	3,5	3,5	3,5
Диапазон фокусировки правого скульера, литер	-4/+5	+/-5	+/-5
Диапазон рабочих температур	-30°C, +40°C		-30°C, +40°C
Класс защиты, под IP (IEC 60529)	IPX7	IPX7	IPX7
Габаритные размеры, мм
- длина	207	207	207
- ширия	145	145	145
- высота	70	70	70
Масса, м	1,16	1,22	1,23

КОМПЛЕКТ ПОСТАВКИ

• Бинокль Point
  • Шейный ремень
  • Чехоп
  • Инструкция по эксплуатации
  • Салфетка для протирки лина
  • Гарантийная карточка
