Тип продукта	Холодильник-морозильник
Бренд	Electrolux
Модель	ENA 34415 X
Габариты (ВхШхГ)	1850 x 595 x 632 мм
Время повышения температуры	18 ч
Климатический класс	SN, N, ST, T (от +10°C до +43°C)
Отделения	Холодильное и морозильное (No Frost)
Диспенсер воды	С фильтром BRITA MAXTRA
Охлаждение	Динамическое охлаждение воздуха (DAC) с вентилятором
Функция «Суперзаморозка»	Да, автоматически отключается через 52 часа
Функция «Отпуск»	Да (+15°C)
Функция «Детский замок»	Да
Функция «День покупок»	Да (ускоренное охлаждение)
Функция «Экономичный режим»	Да (автоматически +5°C и -18°C)
Функция «Охлаждение напитков»	Да (таймер до 90 мин)
Сигнализация превышения температуры	Звуковая и световая
Освещение	Лампа накаливания (сменная)
Фильтр для воды	BRITA MAXTRA, замена каждые 4 недели
Подключение к воде	Только питьевая вода
Первое использование	Выдержка 4 часа перед включением, чистка внутренних поверхностей
Размораживание	Автоматическое (No Frost) для морозильной камеры

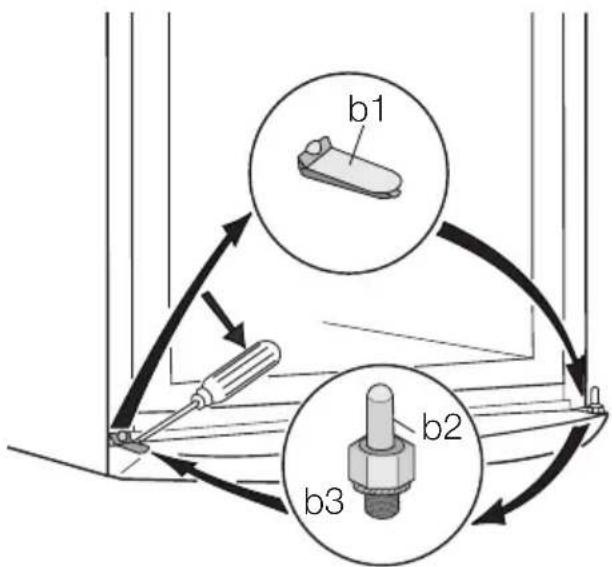

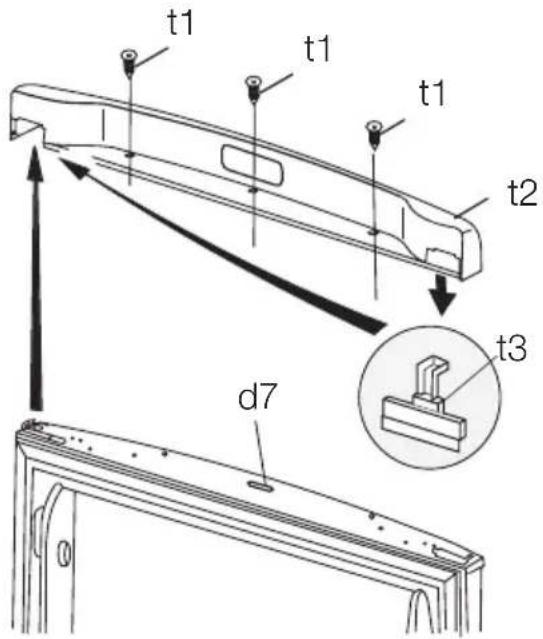

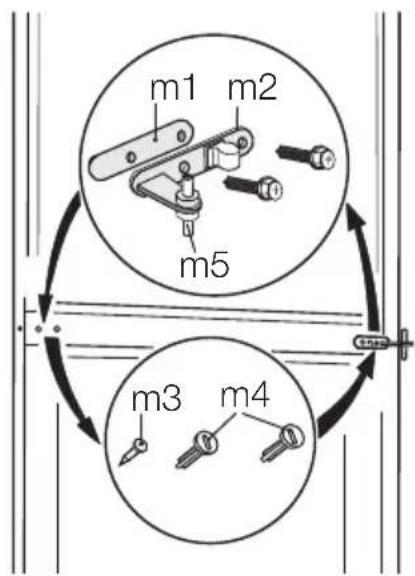

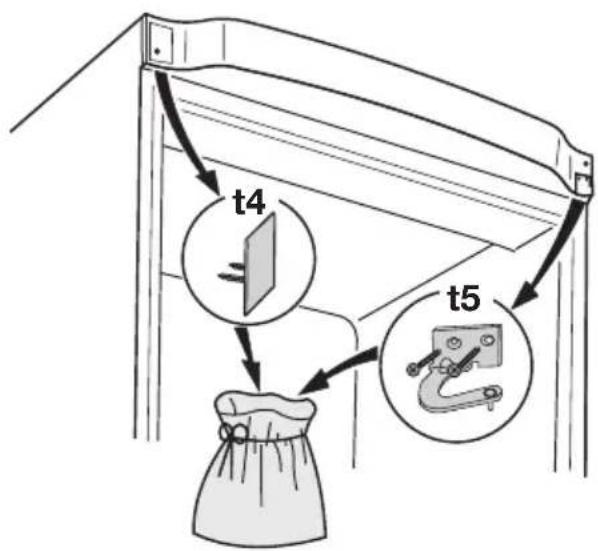

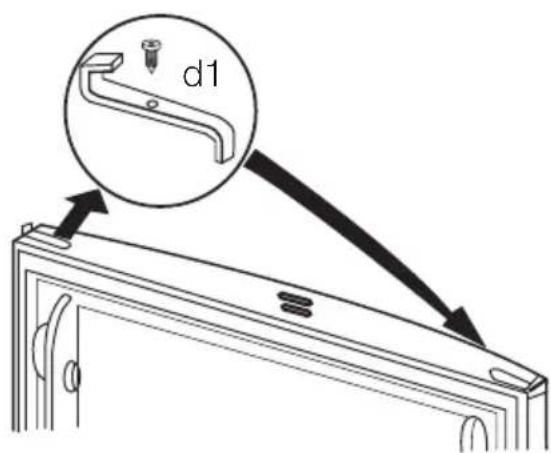

Перевешивание дверцы	Возможно (инструкция прилагается)
Напряжение	220-240 В (стандартное)
Вес	Не указан в руководстве

Часто задаваемые вопросы - ENA 34415 X ELECTROLUX

Как отключить детский замок?

Нажмите кнопку выбора функций (D) несколько раз, пока не замигает символ , затем нажмите кнопку подтверждения (E).

Что делать, если вода течет внутрь холодильника?

Проверьте, не засорилось ли сливное отверстие. Прочистите его с помощью специального приспособления. Также убедитесь, что продукты не касаются задней стенки.

Как заменить лампочку в холодильнике?

Отключите прибор от сети. Отвинтите винт плафона, снимите плафон, замените лампу той же мощности (указана на плафоне), установите плафон обратно и включите прибор.

Как использовать функцию «День покупок»?

После покупки большого количества продуктов нажмите кнопку (D) до появления символа , подтвердите кнопкой (E). Функция автоматически отключится через 6 часов.

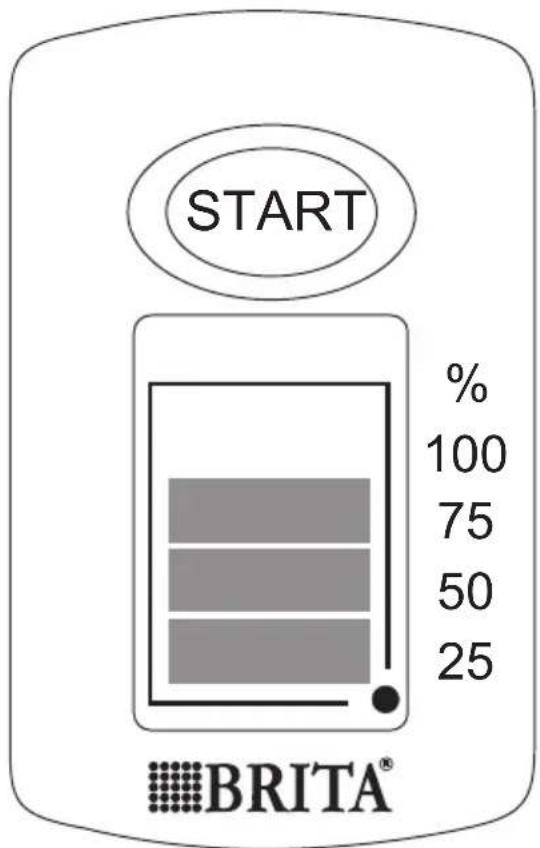

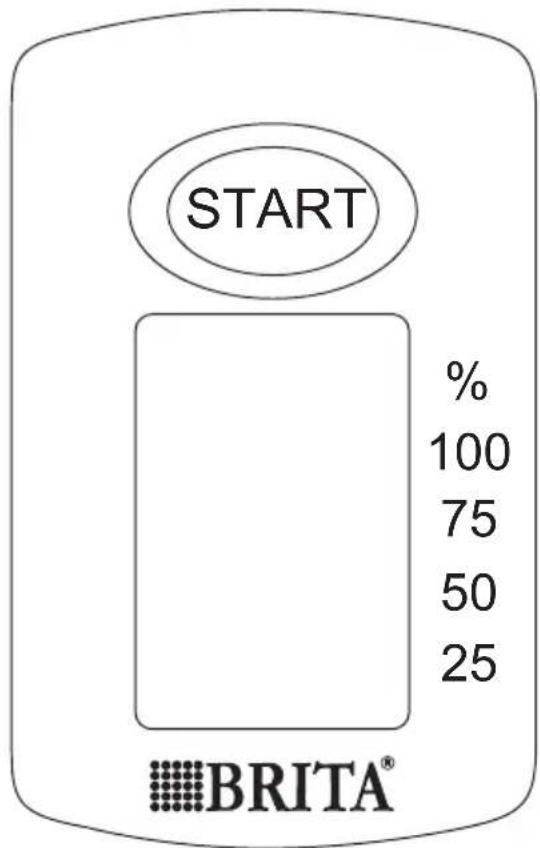

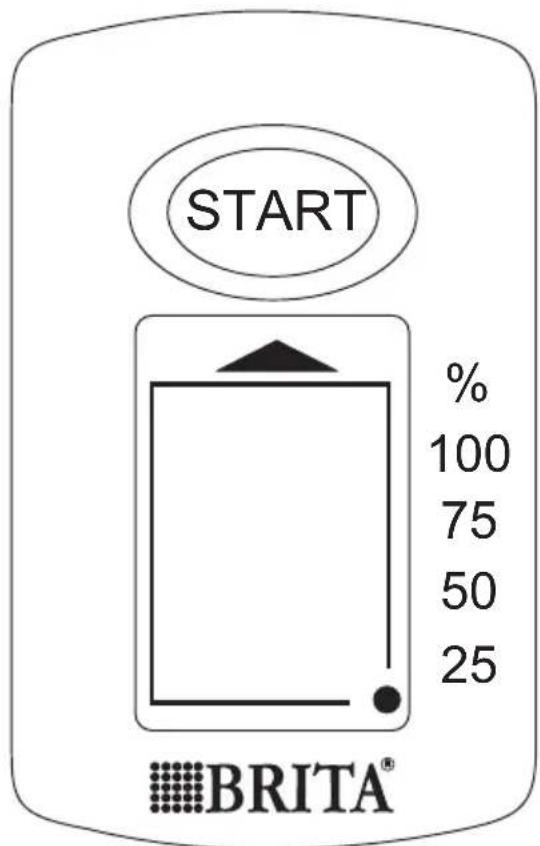

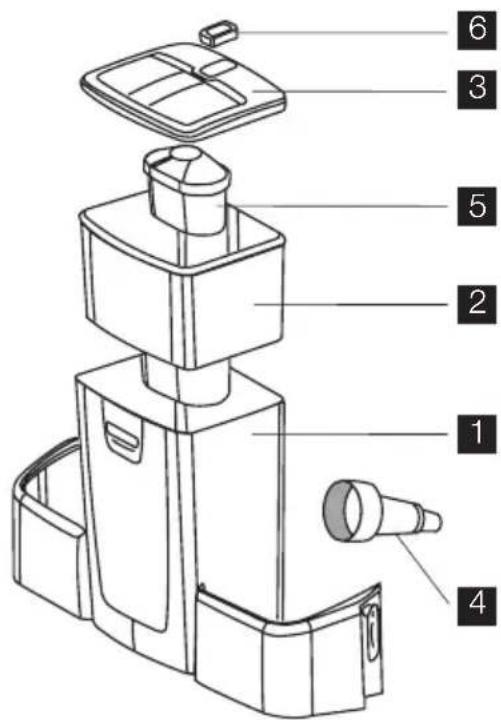

Как правильно пользоваться диспенсером воды с фильтром BRITA?

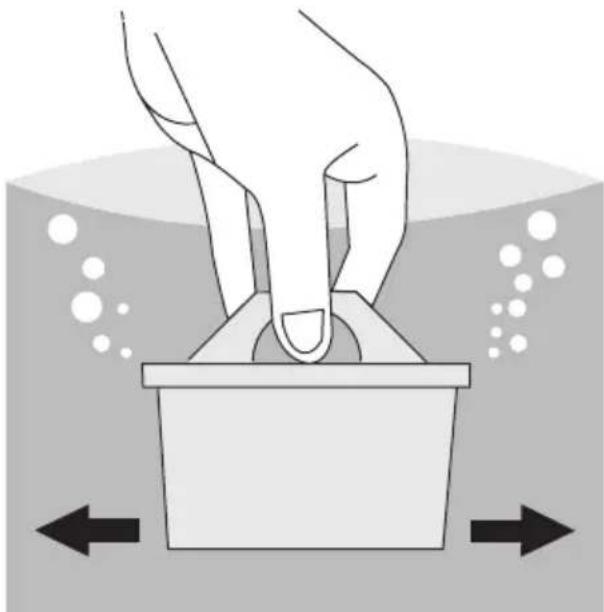

Перед первым использованием промойте картридж BRITA, пропустив через него 2 порции воды. Затем заполните бак водой, открыв крышку. Для подачи воды нажмите рычажок. Важно: не заливайте газированные напитки и не используйте водопроводную воду, если требуется кипячение.

Что означает мигающий символ ⚠ и звуковой сигнал?

Это сигнализация о повышении температуры в одном из отделений. Нажмите кнопку (E) для отключения звука. На дисплее отобразится максимальная температура, которая была в камере.

Как включить функцию «Экономичный режим»?

Нажмите кнопку (D) до появления символа ♁ (стрелка вниз с точкой), подтвердите кнопкой (E). Автоматически установятся температуры +5°C в холодильной и -18°C в морозильной камере.

Почему компрессор работает непрерывно?

Возможные причины: неплотно закрыта дверца, высокая температура окружающей среды, включена функция «Замораживание», или задана слишком низкая температура. Проверьте настройки и уплотнители.

Как разморозить морозильную камеру?

Данная модель оснащена системой No Frost, поэтому ручное размораживание не требуется. Иней и лед не образуются благодаря автоматической циркуляции воздуха.

Что делать, если вода не течет из диспенсера?

Убедитесь, что бак заполнен водой, а картридж BRITA установлен правильно. Нажмите рычажок несколько раз, чтобы стравить воздух. Если не помогает, проверьте, не засорился ли клапан.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ENA 34415 X ELECTROLUX

Холодильник-морозильник

Обменяйтесь с нами своими мыслями на

www.electrolux.com

Содержание

Сведения по технике безопасности

Панель управления 28

Первое использование 31

Ежедневное использование 32

Использование диспенсера воды с фильтрующим картриджем BRITA MAXTRA 34

25

Полезные советы 40

Уход и чистка 42

Что делать, если ... 43

Технические данные 44

Установка 45

Забота об окружающей среде 48

Сведения по технике безопасности

ОП053

ME10

Для обеспечения собственной безопасности и правильной эксплуатации прибора, перед его установкой и первым использованием внимательно прочитайте данное руководство, не пропуская рекомендации и предупреждения. Чтобы избежать нежелательных ошибок и несчастных случаев, важно, чтобы все, кто пользуется данным прибором, подробно ознакомились с его работой и правилами техники безопасности. Сохраните настоящее руководство и в случае продажи прибора или его передачи в пользование другому лицу передайте вместе с ним и данное руководство, чтобы новый пользователь получил соответствующую информацию о правильной эксплуатации и правилах техники безопасности.

В интересах безопасности людей и имущества соблюдайте меры предосторожности, указанные в настоящем руководстве, так как производитель не несет ответственности за убытки, вызванные несоблюдением указанных мер.

Безопасность детей и лиц с ограниченными возможностями

• Данное изделие не предназначено для эксплуатации лицами (в том числе детьми) с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями без присмотра лица, отвечающего за их безопасность, или получения от него соответствующих инструкций, позволяющих им безопасно эксплуатировать его. Необходимо следить за тем, чтобы дети не играли с прибором.
• Держите все упаковочные материалы в недоступном для детей месте. Существует опасность удушения.
• Если прибор больше не нужен, выньте вилку из розетки, обрежьте шнур питания (как можно ближе к прибору) и снимите дверцу, чтобы дети, играя, не получили удар током или не заперлись внутри прибора.
• Если данный прибор (имеющий магнитное уплотнение дверцы) предназначен для замены старого холодильника с пружинным замком (защелкой) дверцы или крышки, перед утилизацией старого холодильника обязательно выведите замок из строя. Это позволит исключить превращение его в смертельную ловушку для детей.

Общие правила техники безопасности

! ПРЕДУПРЕЖДЕНИЕ! Не допускайте перекрытия вентиляционных отверстий.

• Настоящий прибор предназначен для хранения продуктов питания и напитков в обычном домашнем хозяйстве, как описано в настоящем руководстве.
• Не используйте механические приспособления или любые другие средства для ускорения процесса размораживания.
• Не используйте другие электроприборы (например, мороженицы) внутри холодильников, если производителем не допускается возможность такого использования.
• Не допускайте повреждения контура хладагента.
• Холодильный контур прибора содержит безвредный для окружающей среды, но, тем не менее, огнеопасный хладагент изобутан (R600a).

При транспортировке и установке при- бора следите за тем, чтобы не допу- стить повреждений каких-либо компо- нентов холодильного контура.

В случае повреждения холодильного контура:

– не допускайте использования открытого пламени и источников воспламенения – тщательно проветрите помещение, в котором установлен прибор

- Изменение характеристик прибора или внесение каких-либо изменений в его конструкцию сопряжено с опасностью. Поврежденный шнур может вызвать короткое замыкание, пожар или удар электротоком.

ВНИМАНИЕ! Замену электрических частей изделия (шнура питания, вилки, компрессора) должен производить сертифицированный представитель сервисного центра или квалифицированный обслуживающий персонал.

1. Запрещено удлинять шнур питания.

2. Убедитесь, что штепсельная вилка не сплющена и не повреждена с тыльной стороны прибора. Сплющенная или поврежденная штепсельная вилка может перегреться и стать причиной пожара.

3. Убедитесь, что Вы сможете достать вилку сетевого шнура прибора.
4. Не тяните сетевой шнур.
5. Если розетка электропитания не закреплена, не вставляйте в нее вилку. Существует опасность поражения электрическим током или пожара.

6. Нельзя пользоваться прибором с лампой без плафона 4) внутреннего освещения.

7. Данный прибор тяжелый. Будьте осторожны при его перемещении.

8. Не вынимайте и не трогайте предметы в морозильном отделении мокрыми или влажными руками, это может привести к появлению на руках ссадин или ожогов от обморожения.
9. Не допускайте долговременного воздействия на прибор прямых солнечных лучей.

Ежедневная эксплуатация

• Не ставьте на пластмассовые части прибора горячую посуду.
• Не храните в холодильнике воспламеняющиеся газы и жидкости, так как они могут взорваться.
• Не помещайте продукты питания прямо напротив воздуховыпускного отверстия в задней стенке. 5)
• Замороженные продукты после размораживания не должны подвергаться повторной заморозке.
• При хранении расфасованных замороженных продуктов следуйте рекомендациям производителя.

• Следует тщательно придерживаться рекомендаций по хранению, данных изготовителем прибора. См. соответствующие указания.

• Не помещайте в холодильник газированные напитки, т.к. они создают внутри емкости давление, которое может привести к тому, что она лопнет и повредит холодильник.

• Ледяные сосульки могут вызвать ожог обморожения, если брать их в рот прямо из морозильной камеры.

Чистка и уход

• Перед выполнением операций по чистке и уходу за прибором, выключите его и выньте вилку сетевого шнура из розетки. Если невозможно достать розетку, отключите электропитание.
- Не следует чистить прибор металлическими предметами.
- Не пользуйтесь острыми предметами для удаления льда с прибора. Используйте пластиковый скребок.
- Регулярно проверяйте сливное отверстие холодильника для талой воды. При необходимости прочистите сливное отверстие. Если отверстие закупорится, вода будет собираться на дне прибора.

Установка

ВАЖНО! Для подключения к электросети тщательно следуйте инструкциям, приведенным в соответствующих параграфах.

• Распакуйте изделие и проверьте, нет ли повреждений. Не подключайте к электросети поврежденный прибор. Немедленно сообщите о повреждениях продавцу прибора. В таком случае сохраните упаковку.
• Рекомендуется подождать не менее четыре часа перед тем, как включать холодильник, чтобы масло вернулось в компрессор.

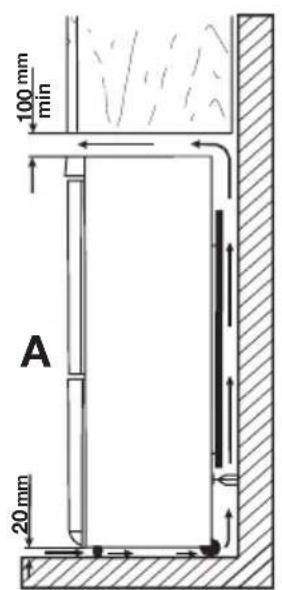

• Необходимо обеспечить вокруг холодильника достаточную циркуляцию воздуха, в противном случае прибор может перегреваться. Чтобы обеспече-

чить достаточную вентиляцию, следуйте инструкциям по установке.

• Если возможно, изделие должно располагаться обратной стороной к стене так, чтобы во избежание ожога нельзя было коснуться горячих частей (компрессор, испаритель).
• Данный прибор нельзя устанавливать вблизи радиаторов отопления или кухонных плит.
• Убедитесь, что к розетке будет доступ после установки прибора.
• Подключайте прибор только к питьевому водоснабжению. 6)

Обслуживание

• Любые операции по техобслуживанию прибора должны выполняться квалифицированным электриком или уполномоченным специалистом.
• Техобслуживание данного прибора должно выполняться только специалистами авторизованного сервисного центра с использованием исключительно оригинальных запчастей.

Защита окружающей среды

Ни холодильный контур, ни изоляционные материалы настоящего прибора не содержат газов, которые могли бы повредить озоновый слой. Данный прибор нельзя утилизировать вместе с бытовыми отходами и мусором. Изоляционный пенопласт содержит горючие газы: прибор подлежит утилизации в соответствии с действующими нормативными положениями, с которыми следует ознакомиться в местных органах власти. Не допускайте повреждения холодильного контура, особенно, вблизи теплообменника. Материалы, использованные для изготовления данного прибора, помеченные символом 🌐 , пригодны для вторичной переработки.

Панель управления

A - Кнопка "ВКЛ/ВЫКЛ" прибора D - Кнопка выбора функций
В - Кнопка регулировки температуры Е - Кнопка подтверждения
С - Устройство индикации температуры и функций

Дисплей

□ Если горит этот индикатор, соответствующее отделение включено.
Если этот индикатор горит постоянным светом, отображаемая на дисплее температура является температурой соответствующего отделения прибора.

Его мигание означает выполнение тех или иных операций с соответствующим отделением.

⚠️ Сигнализация превышения температуры.
Если горит этот индикатор, отображаемая на дисплее температура является температурой окружающей среды.
+ Индикатор положительной или от- рицательной температуры.
88 Индикация температуры.

Включение в первый раз

Если после включения вилки сетевого шнура в розетку дисплей не загорается, нажмите кнопку включения прибора (А).

Индикатор функции "Замок от де-тей".
m Индикатор функции "Таймер".

Индикатор функции "День покупок".

Индикатор функции "Охлаждение напитков".
SUPER Индикатор функции "Замораживание".
Индикатор функции "Экономичный режим".

При включении прибор переходит в состояние тревожной ситуации, индикатор температуры мигает, и вы слышите звуковой сигнал (зуммер).

Нажмите кнопку (E) для выключения зуммера (см. также раздел "Сигнализация превышения температуры"); при этом символ ⚠ продолжит мигать, а устройство индикации 88 покажет самую высокую имеющуюся температуру.

Для создания надлежащих условий хранения продуктов выберите функцию "Экономичный режим", которая обеспечивает поддержание следующих температур:

+5°C в холодильной камере

-18°C в морозильной камере

- До укладки продуктов в морозильную камеру подождите, пока температура в ней опустится до -18°C.

- Если требуется другая температура, см. раздел "Регулирование температуры".

Выключение

Прибор выключается путем нажатия и удерживания кнопки (А) более 1 секунды.

После этого отображается обратный от- счет температуры -3 -2 -1.

Меню функций

При нажатии кнопки (D) открывается меню функций. Выбор каждой функции следует подтвердить нажатием кнопки (E).

Ели в течение нескольких секунд под- тверждения не будет, дисплей с отобра- жения меню перейдет в нормальное со- стояние.

Отображаются следующие функции:

■ Выбор/Выключение/Включение холодильного отделения

■ Выбор/Выключение/Включение морозильного отделения

Комнатная температура

Функция "Замок от детей"

Функция "День покупок"

Функция "Экономичный режим"

SUPER Функция "Замораживание"

Функция "Охлаждение напитков"

Регулирование температуры

Чтобы отрегулировать температуру, нажмите кнопку (D) для выбора отделения, а затем - кнопку (B) для установки нужного значения температуры.

При нажатии кнопки (В) на устройстве индикации начинает мигать текущее заданное значение температуры. Для подтверждения выбранного значения температуры нажмите кнопку (Е).

В течение нескольких секунд после этого будет подаваться звуковой сигнал (зуммер), а на дисплее будет отображаться новое заданное значение температуры.

Затем дисплей вернется в режим отображения текущей температуры внутри отделения.

Вновь заданная температура должна достигаться через 24 часа.

После длительного использования температуру задавать не обязательно, так как она сохраняется в памяти.

ВАЖНО! В течение периода стабилизации при первом включении отображаемая температура не может соответствовать заданной температуре. В это время, возможно, отображаемая температура отличается от заданной.

Функция "Отпуск" ("Н" - от английского слова Holiday)

При выборе функции "Отпуск" устанавливается температура +15°C.

Эта функция позволяет держать холодильное отделение пустым и закрытым в течение вашего продолжительного отсутствия (например, во время летнего отпуска), предотвращая образование в нем неприятных запахов.

Для включения функции "Отпуск" действуйте так же, как при изменении заданной температуры. Показания на устройстве индикации температуры могут изменяться до +8°C с шагом в 1°C. За +2°C последует буква "Н". Для подтверждения нажмите кнопку (E).

Это означает, что холодильник находится в энергосберегающем режиме, соответствующем функции "Отпуск", при этом на дисплее высвечивается буква Н.

ВАЖНО! При включенной функции

"Отпуск" в холодильном отделении не должно быть продуктов, а из модуля фильтра BRITA должна быть слита вода.

Функция "Комнатная температура"

Для включения функции "Комнатная температура" нажимайте кнопку (D) (при необходимости ее следует нажать несколько раз) до тех пор, пока на дисплее не появится соответствующий символ

. В этих условиях отображаемая температура - это температура помещения, в котором находится прибор.

Выбранную функцию необходимо под- твердить нажатием кнопки (E) в течение нескольких секунд. Затем включится зуммер, а соответствующий символ про- должит светиться.

Эту функцию можно отключить в любое время: для этого следует нажимать кнопку (D) до тех пор, пока не замигает соответствующий символ, а после этого нажать кнопку (E).

Функция "Замок от детей"

Для включения функции "Замок от детей" нажимайте кнопку (D) (при необходимости ее следует нажать несколько раз) до тех пор, пока на дисплее не появится соответствующий символ 📄.

Выбранную функцию необходимо под- твердить нажатием кнопки (E) в течение нескольких секунд. Затем включится зуммер, а соответствующий символ про- должит светиться. В этом состоянии, т.е. пока эта функция активна, никакое нажа- тие кнопок не приведет ни к каким изме- нениям.

Эту функцию можно отключить в любое время: для этого следует нажимать кнопку (D) до тех пор, пока не замигает соответствующий символ, а после этого нажать кнопку (E).

Функция "День покупок"

Если необходимо поместить в холодильник большое количество теплых продуктов, например, после посещения магазина, рекомендуется включить функцию "День покупок" для ускоренного охлаждения продуктов и предотвращения повышения температуры уже находящихся в холодильнике продуктов.

Для включения функции "День покупок" нажимайте кнопку (D) (при необходимости, ее следует нажать несколько раз) до тех пор, пока на дисплее не появится соответствующий символ 📋. Выбранную функцию необходимо подтвердить нажатием кнопки (E) в течение нескольких секунд. Затем включится зуммер, а соответствующий символ продолжит светиться.

Функция "День покупок" автоматически отключается примерно через 6 часов.

Эту функцию можно отключить в любое время: для этого следует нажимать кнопку (D) до тех пор, пока не замигает соответствующий символ, а после этого нажать кнопку (E).

Функция "Экономичный режим"

Для включения функции "Экономичный режим" нажимайте кнопку (D) (при необходимости, ее следует нажать несколько раз) до тех пор, пока на дисплее не появится соответствующий символ ♀.

Выбранную функцию необходимо под- твердить нажатием кнопки (E) в течение нескольких секунд. Затем включится зуммер, а соответствующий символ про- должит светиться.

В этих условиях в отделениях автоматически устанавливаются значения температуры (+ 5°C и - 18°C), обеспечивающие оптимальные условия сохранности продуктов.

Эту функцию можно отключить в любое время, изменив заданную температуру в одном из отделений.

Функция "Замораживание"

Морозильное отделение предназначено для длительного хранения продуктов промышленной и глубокой заморозки, а также для замораживания свежих продуктов.

Максимальный объем продуктов, который может быть заморожен в течение 24 часов, указан на табличке технических данных.

Для замораживания объема, указанного на табличке технических данных, поместите продукты таким образом, чтобы они непосредственно касались охлаждающей поверхности (выньте ящик или корзину). В случае замораживания продуктов в ящиках или корзинах их максимальный объем немного уменьшается.

Для замораживания свежих продуктов необходимо включить функцию "Замораживание". Для включения этой функ-

ции нажимайте кнопку D (при необходимости, ее следует нажать несколько раз) до тех пор, пока на дисплее не появится соответствующий символ .

Выбранную функцию необходимо под- твердить нажатием кнопки (E) в течение нескольких секунд. При этом будет по- дан звуковой сигнал (зуммер), а на дис- плее появится анимационная картинка с линиями.

После 24-часового периода предварительного охлаждения поместите продукты в морозильную камеру.

Поместите подлежащие замораживанию продукты в отделение 🌐, так как это самое холодное место внутри прибора.

Процесс замораживания занимает 24 часа. В течение этого времени не кладите в морозильную камеру другие продукты.

Эта функция автоматически выключится через 52 часа.

Эту функцию можно отключить в любое время: для этого следует нажимать кнопку (D) до тех пор, пока не замигает соответствующий символ , а после этого нажать кнопку (E).

Функция "Охлаждение напитков"

Функцию "Охлаждение напитков" следует использовать для обеспечения подачи предупредительного сигнала в случае помещения бутылок в морозильное отделение. Для ее включения нажимайте кнопку (D) (при необходимости, ее следует нажать несколько раз) до тех пор, пока на дисплее не появится соответствующий символ ⚙️

Выбранную функцию необходимо под- твердить нажатием кнопки (E) в течение нескольких секунд. Затем включится зуммер, а соответствующий символ про- должит светиться.

В этих условиях включается таймер на стандартное значение 30 мин, изменить которое можно на любое значение в интервале от 1 до 90 минут, нажимая для этого кнопку (В).

По истечении заданного времени появится следующая индикация:

• на устройстве индикации 88 - мигание символа 0
  • мигание символа m
  • мигание символа
• звуковой сигнал, который будет подаваться до тех пор, пока вы не нажмете кнопку (E)

В это время не забудьте извлечь напитки из морозильного отделения.

Эту функцию можно отключить в любое время: для этого следует нажимать кнопку (D) до тех пор, пока не замигает соответствующий символ, а после этого нажать кнопку (E).

Сигнализация превышения температуры

О повышении температуры в каком-либо отделении (например, из-за перебоя в подаче электропитания) извещает:

• мигающая температура
- мигание символа морозильного отделения

• мигание символа Ⓔ

• 3 у м м е р

При восстановлении нормальных условий:

• звуковой сигнал отключается

- отображение температуры продолжает мигать

При нажатии кнопки (E) для сброса сигнализации на устройстве индикации температуры 88 в течение нескольких секунд отображается максимальная температура, имевшаяся в отделении.

После этого оно переходит в нормальный режим, показывая температуру выбранного отделения.

Во время действия сигнализации зум- мер можно отключить, нажав кнопку (E).

Первое использование

Чистка холодильника изнутри

Перед первым включением прибора вы- мойте его внутренние поверхности и все внутренние принадлежности теплой во- дой с нейтральным мылом, чтобы уда- лить запах, характерный для только что изготовленного изделия, затем тщатель- но протрите их.

ВАЖНО! Не используйте моющие или абразивные средства, т.к. они могут по- вредить покрытие поверхностей холодильника.

Ежедневное использование

Хранение замороженных продуктов

При первом запуске или после длительного простоя перед закладкой продуктов в отделение дайте прибору поработать не менее 2 часов в режиме ускоренной заморозки.

ВАЖНО! При случайном

размораживании продуктов, например, при сбое электропитания, если напряжение в сети отсутствовало в течение времени, превышающего указанное в таблице технических данных "время повышения температуры", размороженные продукты следует быстро употребить в пищу или немедленно подвергнуть тепловой обработке, затем повторно заморозить (после того, как они остынут).

Размораживание продуктов

Замороженные продукты, включая продукты глубокой заморозки, перед использованием можно размораживать в холодильном отделении или при комнатной температуре, в зависимости от времени, которым Вы располагаете для выполнения этой операции.

Маленькие куски можно готовить, даже не размораживая, в том виде, в каком они взяты из морозильной камеры: в этом случае процесс приготовления пищи займет больше времени.

Съемные полки

На стенках холодильника установлен ряд направляющих, позволяющих размещать полки по желанию.

Уложите бутылки (горлышком к себе) на предварительно установленную полку.

ВАЖНО! Если полка установлена в горизонтальное положение, можно класть только закрытые бутылки.

Эту полку для бутылок можно установить под наклоном, чтобы хранить ранее открытые бутылки. Для этого потяните полку так, чтобы ее можно было повернуть вверх и установить на следующий верхний уровень.

Размещение полок дверцы

Чтобы обеспечить возможность хранить упаковки продуктов различных размеров, полки дверцы можно размещать на разной высоте.

Чтобы переставить полку, действуйте следующим образом:

постепенно тяните полку в направлении, указанном стрелками, до тех пор, пока она не высвободится; затем установите ее на нужное место.

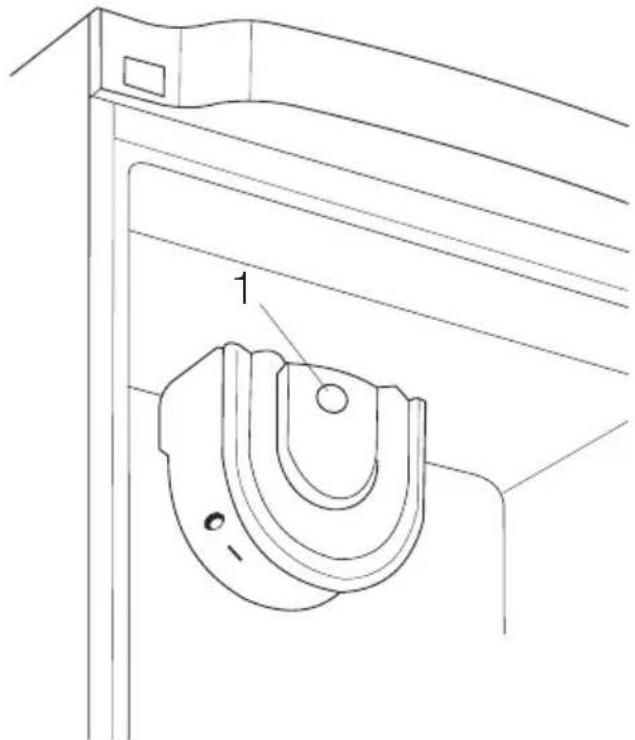

Вентилятор динамического охлаждения воздуха (Dynamic Air Cooling - DAC) позволяет быстрее охлаждать продукты и поддерживать более равномерную температуру внутри холодильника.

1. Вентилятор можно выключить, нажав кнопку (1).
2. Установите регулятор температуры в положение FAN (ВЕНТИЛЯТОР).

Это устройство обеспечивает быстрое охлаждение продуктов и более равномерную температуру в камере.

ВАЖНО! Включайте вентилятор, если температура в помещении превышает 25°C.

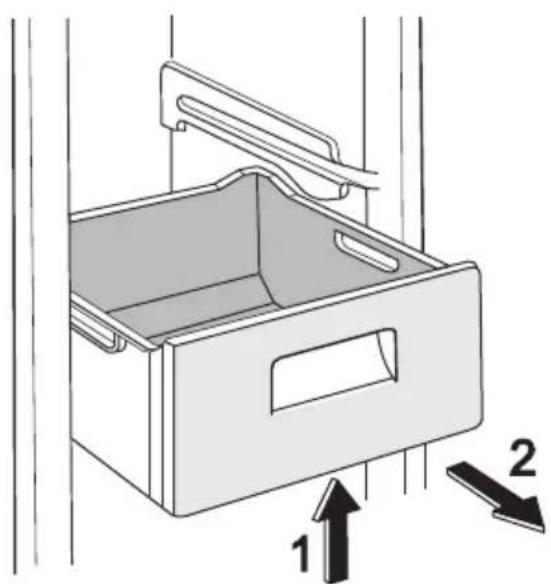

Вытаскивание корзин для замораживания из морозильной камеры Корзины для замораживания продуктов имеют ограничители, предохраняющие их от случайного извлечения из моро- зильной камеры или падения. Чтобы вы- тащить корзину из морозильной камеры, потяните ее к себе до упора и выньте, приподняв ее передний край.

Чтобы вернуть корзину в морозильную камеру, слегка приподнимите ее передний край. Как только будет достигнуто крайнее положение, вдвиньте корзину назад в морозильную камеру.

Использование диспенсера воды с фильтрующим картриджем BRITA MAXTRA

Модуль фильтра воды BRITA Внутренние компоненты:

1 Бак для воды
2 Воронка
З К р ыш к а б а к а
4 Клапан и уплотнение
5 Фильтр BRITA MAXTRA

6 BRITA Memo – электронный индикатор необходимости замены картриджа фильтра

Внешние компоненты:

2 Рычажок подачи воды
3 Лоток для сбора капель

Подготовка к использованию диспенсера воды

1. Удалите скотч и прочие защитные элементы с бака для воды

2. Промойте компоненты в соответствии с описанием, приведенным в разделе "Процедура чистки диспенсера воды" для удаления возможного осадка.

Процедура чистки диспенсера воды

1. Разблокируйте два фиксатора по сторонам бака, как показано на иллюстрациях:

– выньте картридж BRITA MAXTRA из модуля фильтра

– нажмите на фиксаторы в середине и вытяните его вверх

– сдвиньте фиксатор в сторону центрального бака.

1. Надавите на бак в направлении клапана.

2. Снимите крышку и воронку.

1. Отвинтите клапан, поворачивая его против часовой стрелки (будьте особенно внимательны, чтобы не ослабить уплотнение клапана, т.к. в противном случае он не будет работать надлежащим образом).

2. Промойте крышку бака, клапан и уплотнение теплой водой с нейтральным моющим средством. Сполосните их и вставьте клапан в отверстие дверцы на время промывки остальных компонентов (чтобы из холодильника не выходил холодный воздух).

3. Вымойте бак и воронку в посудомоечной машине или вручную теплой водой с нейтральным моющим средством, а затем сполосните их.

4. После промывки компонентов бака извлеките клапан из отверстия дверцы холодильника и соберите бак в порядке, обратном порядку разборки (4;3;2;1), обращая внимание на правильность расположения уплотнения клапана.

5. Вставьте собранный бак в дверцу по направлению клапана.
6. Закрепите фиксаторы в обратном порядке.
7. Снова установите картридж BRITA MAXTRA в воронку.

Использование картриджей BRITA MAXTRA

Шаг 1: Подготовка картриджа Вначале снимите защитную обертку с картриджа BRITA (примечание: кар- тридж и обертка изнутри могут быть влажными – это просто конденсат). Погрузите картридж в холодную воду и пошевелите, чтобы удалить пузырьки воздуха. Теперь фильтр готов к исполь- зованию.

В отличие от некоторых других фильтров новые картриджи BRITA Maxtra не нуждаются в предварительной пропитке водой.

Шаг 2: Установка картриджа в бак

Снимите крышку бака для воды. Перед тем как вставить картридж, снимите воронку, тщательно промойте ее и насухо вытрите. Затем тщательно протрите бак изнутри влажной тряпкой, и также насухо вытрите его. Вставьте картридж в бак и надавите на него так, чтобы он защелкнулся. Картридж должен оставаться на месте, даже при перевернутой воронке.

Шаг 3: Промывка картриджа

Извлеките воронку из модуля фильтра BRITA, заполните ее холодной водой из- под крана и дождитесь, чтобы вся вода прошла через фильтр.

Слейте воду после первых двух таких процедур. Эти две процедуры исполь-

зуются для промывки картриджа фильтра.

Затем снова вставьте воронку в модуль фильтра BRITA.

Наденьте крышку и осторожно надавите, чтобы она точно встала на место.

Шаг 4: Заполнение бака водой

Чтобы заполнить бак, просто поднимите откидную крышку и из подходящей емкости налейте в него холодную воду, как показано на иллюстрации (при каждом заполнении водой поднимайте крышку).

ВАЖНО! Во избежание проливания воды при открывании и закрывании дверцы холодильника не наливайте воду в бак доверху, а оставляйте немного свободного места.

Если вы не использовали всю находящуюся в баке отфильтрованную воду течение 1-2 дней, слейте всю оставшуюся в модуле фильтра BRITA воду перед его следующим заполнением.

Дайте воде пройти через фильтр и повторяйте шаг 4 до тех пор, пока фильтр BRITA не заполнится.

Снимите картридж, потянув за кольцо

Чтобы заменить картридж (через 4 недели), просто выньте его из воронки, потянув за кольцо, расположенное с его верхней стороны, и повторите описанные выше шаги 1-3.

Дисплей BRITA Memo

Для обеспечения максимально эффективного использования фильтра и оптимального вкуса воды необходимо регулярно менять картридж BRITA. BRITA рекомендует менять картридж MAXTRA в модуле фильтра BRITA вашего холодильника каждые 4 недели.

Индикатор BRITA Memo сам напомнит вам, что пришло время заменить картридж.

Уникальный индикатор BRITA Memo измеряет время использования картриджа.

Индикатор Memo прост в использовании; он автоматически напоминает о наступлении времени замены картриджа.

Дисплей BRITA Memo расположен на крышке бака для воды. Он работает очень простым образом.

Включение индикатора Memo

Для включения индикатора Memo на- жмите кнопку запуска на крышке и не от- пускайте ее до тех пор, пока на индика- торе не покажутся и дважды не мигнут все четыре прямоугольника. После этого индикатор готов к работе.

Контроль функционирования

Мигающая точка в нижнем правом углу дисплея Мето указывает, что он работает.

Изменение показаний индикатора

Через каждую неделю один прямоугольник будет исчезать, показывая время, оставшееся до замены картриджа. Через четыре недели на индикаторе не будет ни одного прямоугольника. Вместе с мигающей стрелкой это указывает на необходимость замены картриджа. Вставьте новый картридж в соответствии с инструкцией и снова активируйте электронный индикатор Мето как описано выше.

Когда на индикаторе останется только один прямоугольник, проверьте, есть ли у вас запасной картридж BRITA MAXTRA.

ВАЖНО! Индикатор Memo предназначен для работы только с картриджами BRITA.

BRITA Memo: срок службы электронного индикатора необходимости замены картриджа составляет около 5 лет. По окончании срока службы индикатора Memo следует иметь в виду, что он является электронным устройством и подлежит утилизации в соответствии с установленными положениями и правилами.

Чтобы заменить отработавший свой срок индикатор, вставьте отвертку в паз рядом с ним и отожмите его.

Имейте в виду, что не следует извлекать Мето ни с какой-либо иной целью, кроме его замены.

• Во время нормальной работы холодильника отверстие для клапана в его дверце должно быть закрыто клапаном диспенсера.
• Используйте только питьевую воду. Использование любой другой воды может привести к образованию осадка, неприятного вкуса воды или запаха в баке.
• Вы можете слышать звуки, вызываемые поступлением воздуха в бак, из которого выходит вода.
• Если вода течет слишком слабо, еще раз нажмите рычажок. Держите стакан под краном несколько секунд, чтобы в него попала вся вышедшая вода.
• Не заливайте в бак газированные, например, прохладительные напитки.

Полезные советы

Рекомендации по экономии электроэнергии

- Не открывайте дверцу слишком часто и не держите ее открытой дольше, чем необходимо.

Возможна самопроизвольная утечка таких напитков из бака вследствие да- вления углекислого газа.

• Помните, что вода попадает в организм. Отфильтрованную воду следует использовать в течение одного-двух дней.
• Если ваш фильтр BRITA не будет использоваться в течение продолжительного времени (например, во время отпуска), рекомендуется, вылить всю воду, оставшуюся в системе, оставив картридж в баке модуля фильтра.
  Перед следующим использованием системы, извлеките картридж и повторите шаги 1-4 раздела "Использование картриджей BRITA MAXTRA".

- Фильтр BRITA предназначен для использования только с обработанной водопроводной водой (примечание: такая вода постоянно контролируется и является безопасной для питья) или водой из частных источников, допущенной к использованию в качестве питьевой.

Если от местных властей поступило указание о том, что водопроводная вода должна повергаться кипячению, вода, отфильтрованная, фильтром BRITA, также должна повергаться кипячению. По окончанию действия указания о необходимости кипячения воды необходимо промыть всю фильтрующую систему и вставить новый картридж.

Более подробная информация о кар- триджах BRITA и индикаторе Memo представлена в информационном букле- те BRITA.

i Вы можете приобрести новые картриджи BRITA и индикатор Memo в сервисных центрах компаний Electrolux и BRITA.

- Если температура окружающей среды высокая, регулятор температуры находится в самом высоком положении и холодильник полностью загружен, компрессор может работать без остановок, что приводит к образованию инея или льда на испарителе. Если та-

кое случается, поверните регулятор температуры до более низких значений, чтобы сделать возможным автоматическое оттаивание, и, следовательно, снизить потребление электроэнергии.

Рекомендации по охлаждению продуктов

Для получения оптимальных результатов:

• не помещайте в холодильник теплые продукты или испаряющиеся жидкости
• накрывайте или заворачивайте продукты, особенно те, которые имеют сильный запах
• располагайте продукты так, чтобы вокруг них мог свободно циркулировать воздух

Рекомендации по охлаждению

Полезные советы:

Мясо (всех типов): помещайте в поли- этиленовые пакеты и кладите на сте- клянную полку, расположенную над ящи- ком для овощей.

Храните мясо таким образом один, максимум два дня, иначе оно может испортиться.

Продукты, подвергшиеся тепловой об- работке, холодные блюда и т.д.: должны быть накрыты и могут быть размещены на любой полке.

Фрукты и овощи: должны быть тщательно очищенными; их следует помещать в специально предусмотренные для их хранения ящики.

Сливочное масло и сыр: должны помещаться в специальные воздухонепроницаемые контейнеры или быть обернуты алюминиевой фольгой или полиэтиленовой пленкой, чтобы максимально ограничить контакт с воздухом.

Бутылки с молоком: должны быть закрыты крышкой и размещены в полке для бутылок на дверце.

Бананы, картофель, лук и чеснок не следует хранить в холодильнике в неупакованном виде.

Рекомендации по замораживанию

Ниже приведен ряд рекомендаций, направленных на то, чтобы помочь сде- лать процесс замораживания максимально эффективным:

• максимальное количество продуктов, которое может быть заморожено в течение 24 часов. указано на табличке технических данных;
• процесс замораживания занимает 24 часа. В этот период не следует класть в морозильную камеру новые продукты, подлежащие замораживанию;
• замораживайте только высококачественные, свежие и тщательно вымытые продукты;
  • перед замораживанием разделите продукты на маленькие порции для того, чтобы быстро и полностью их за-моразить, а также чтобы иметь возможность размораживать только нужное количество продуктов;
• заверните продукты в алюминиевую фольгу или в полиэтиленовую пленку и проверьте, чтобы к ним не было доступа воздуха;
• не допускайте, чтобы свежие незамороженные продукты касались уже замороженных продуктов во избежание повышения температуры последних;
• постные продукты сохраняются лучше и дольше, чем жирные; соль сокращает срок хранения продуктов;
• пищевой лед может вызвать ожог кожи, если брать его в рот прямо из морозильной камеры;
• рекомендуется указывать дату замо- раживания на каждой упаковке; это по- зволит контролировать срок хранения.

Рекомендации по хранению замороженных продуктов

Для получения оптимальных результатов следует:

• убедиться, что продукты индустриальной заморозки хранились у продавца в должных условиях;
• обеспечить минимальное время доставки замороженных продуктов из магазина в свою морозильную камеру;
• не открывать дверцу слишком часто и не держать ее открытой дольше, чем необходимо.
• После размораживания продукты быстро портятся и не подлежат повторному замораживанию.

- Не превышайте время хранения, указанное изготовителем продуктов.

Уход и чистка

ПРЕДУПРЕЖДЕНИЕ! Перед выполнением каких-либо операций по чистке или уходу за прибором выньте вилку сетевого шнура из розетки.

В холодильном контуре данного прибора содержатся углеводороды; поэтому его обслуживание и заправка должны осуществляться только уполномоченными специалистами.

Периодическая чистка

Прибор нуждается в регулярной чистке:

• внутренние поверхности прибора и принадлежности мойте теплой водой с нейтральным мылом.
  • тщательно проверьте уплотнение дверцы и вытрите его дочиста, чтобы оно было чистым и без мусора.
• сполосните и тщательно вытрите.

ВАЖНО! Не тяните, не двигайте и старайтесь не повредить трубки и кабели внутри корпуса.

Никогда не пользуйтесь для чистки внутренних поверхностей моющими средствами, абразивными порошками, чистящими средствами с сильным запахом или полировальными пастами, так как они могут повредить поверхность и оставить стойкий запах.

Прочистите испаритель (черная решетка) и компрессор, расположенные с задней стороны прибора, щеткой или пылесосом. Эта операция повышает эффективность работы прибора и снижает потребление электроэнергии.

ВАЖНО! Будьте осторожны, чтобы не повредить систему охлаждения.

Некоторые чистящие средства для кухни содержат химикаты, могущие повредить пластмассовые детали прибора. По этой причине рекомендуется мыть внешний корпус прибора только теплой водой с небольшим количеством моющего средства.

После чистки подключите прибор к сети электропитания.

Размораживание холодильника

При нормальных условиях наледь автоматически удаляется с испарителя холодильной камеры при каждом выключении мотор-компрессора. Талая вода сливается в специальный поддон, установленный с задней стороны прибора над мотор-компрессором, и там испаряется. Необходимо периодически прочищать сливное отверстие, имеющееся посредине канала холодильной камеры, во избежание попадания капель воды на находящиеся в ней продукты. Используйте для этого специальное приспособление, которое поставляется вставленным в сливное отверстие.

Размораживание морозильной камеры Морозильная камера данной модели относится к типу "no frost" (без инея). Это означает, что в ней не образуются иней и лед ни на продуктах, ни на стенках самой камеры.

Отсутствие инея обеспечивается благодаря постоянной циркуляции холодного воздуха внутри камеры от автоматически включающегося вентилятора.

Что делать, если ...

ПРЕДУПРЕЖДЕНИЕ! Перед

устранением неисправностей выньте вилку сетевого шнура из розетки.

Устранять неисправности, не описанные в данном руководстве, должен только квалифицированный

электрик или уполномоченный специалист.

ВАЖНО! При нормальных условиях слышны некоторые звуки (работы компрессора, циркуляции хладагента).

Неполадка Возможная причина Устранение
Прибор издает сильный шум.	Прибор не установлен должным образом.	Проверьте, прочно ли стоит прибор (все четыре ножки должны стоять на полу).
Компрессор работает непрерывно.	Возможно, неправильно уста-новлена температура.	Задайте более высокую температуру.
Неплотно закрыта дверца.	См. раздел "Закрытие дверцы".
Дверца открывалась слишком часто.		Не оставляйте дверцу открытой дольше, чем это необходимо.
Температура продуктов слишком высокая.		Прежде чем положить продукты в холодильник, дайте им охладиться до комнатной температуры.
Температура воздуха в помещении слишком высокая.		Обеспечьте снижение температуры воздуха в помещении.
Включена функция "Замораживание".		См. раздел "Функция "Замораживание""
Вода стекает по задней стенке холодильника.	Во время автоматического размораживания на задней панели размораживается на-ледь.	Это нормально.
Вода стекает внутрь холодильника.	Засорилось сливное отверстие.	Прочистите сливное отверстие.
Продукты мешают воде стекать в водосборник.		Убедитесь, что продукты не касаются задней стенки.
Вода стекает на пол. Сброс талой воды направлен не в поддон испарителя над компрессором.		Направьте сброс талой воды в поддон испарителя.
Слишком много льда и инея.	Продукты не упакованы надлежащим образом.	Упакуйте продукты более тщательно.
Неплотно закрыта дверца.	См. раздел "Закрытие дверцы".
Возможно, неправильно уста-новлена температура.		Задайте более высокую температуру.
Температура внутри прибора слишком высокая.	Неплотно закрыта дверца. См. раздел "Закрытие дверцы".
Температура продуктов слишком высокая.		Прежде чем положить продукты в холодильник, дайте им охладиться до комнатной температуры.
Одновременно хранится слишком много продуктов.		Одновременно храните меньше продуктов.
Температура в холодильной камере слишком высокая.	Внутри прибора нет циркуляции холодного воздуха.	Убедитесь, что внутри прибора циркулирует холодный воздух.
Температура в морозильной камере слишком высокая.	Продукты расположены слишком близко друг к другу.	Укладывайте продукты таким образом, чтобы обеспечить циркуляцию холодного воздуха.
Прибор не работает. Прибор выключен. Включите прибор.
Вилка сетевого шнура неправильно вставлена в розетку.		Правильно вставьте вилку сетевого шнура в розетку.
На прибор не подается электропитание. Отсутствует напряжение в сетевой розетке.		Подключите к этой сетевой розетке другой электроприбор.Обратитесь к квалифицированному электрику.
Лампочка не горит. Лампочка перегорела. См. раздел "Замена лампочки".

Если приведенные рекомендации не позволяют устранить неисправность, обратитесь в местный авторизованный сервисный центр.

Замена лампочки

Чтобы заменить лампочку, выполните следующее:

1. Отключите холодильник от сети электропитания.
2. Отвинтите винт крепления плафона лампочки.
3. Снимите плафон, как показано на рисунке.
4. Установите новую лампу той же мощности (максимальная мощность указана на плафоне)
5. Установите плафон на место.
6. Завинтите винт крепления плафона лампочки.
7. Включите холодильник.
8. Откройте дверцу и проверьте, горит ли лампочка.

Закрытие дверцы

1. Прочистите уплотнители дверцы.
2. При необходимости отрегулируйте дверцу. См. раздел "Установка".
3. При необходимости замените непригодные уплотнители дверцы. Обратитесь в сервисный центр.

Технические данные

Габариты
	Высота	1850 мм
	Ширина	595 мм
	Глубина	632 мм
Время повышения температуры	18 ч

Технические данные указаны на табличке технических данных на левой стенке внутри прибора и на табличке энергопотребления.

Установка

Перед установкой прибора внимательно прочитайте "Информацию по технике безопасности" для обеспечения собственной безопасности и правильной эксплуатации прибора.

Размещение

Устанавливайте холодильник в месте, где температура окружающей среды соответствует климатическому классу, указанному на табличке с техническими данными:

Клима-тический класс	Температура окружающей сре-ды
SN от +10°C до +32°C
N от +16°C до +32°C
ST от +16°C до +38°C
T от +16°C до +43°C

Расположение

Прибор следует устанавливать на достаточном расстоянии от источников тепла, таких как радиаторы отопления, котлы, прямые солнечные лучи и т.д. Обеспечьте свободную циркуляцию воздуха сзади холодильника. Если прибор расположен под подвесным шкафчиком, для обеспечения оптимальной работы минимальное расстояние между корпусом и шкафчиком должно быть не менее 100 мм. Тем не менее, лучше всего не устанавливать прибор под навесными шкафами. Точность выравнивания по горизонтали достигается с помощью регулировки высоты ножек в основании корпуса.

ВНИМАНИЕ! Должна быть обеспечена возможность отключения прибора от сети электропитания; поэтому после установки холодильника должен быть обеспечен легкий доступ к вилке сетевого шнура.

Подключение к электросети

Перед включением прибора в сеть удостоверьтесь, что напряжение и частота, указанные в табличке технических данных, соответствуют параметрам вашей домашней электрической сети.

Прибор должен быть заземлен. С этой целью вилка сетевого шнура имеет специальный контакт заземления. Если розетка электрической сети не заземлена, выполните отдельное заземление прибора в соответствии с действующими нормами, поручив эту операцию квалифицированному электрику.

Изготовитель снимает с себя всякую ответственность в случае несоблюдения вышеуказанных правил техники безопасности.

Данное изделие соответствует директивам Европейского Союза.

Задние ограничители

В пакет с документацией вложены два ограничителя, которые должны быть укреплены, как показано на рисунке.

Ослабьте винты и вставьте ограничите- ли под их головки, после чего затяните винты.

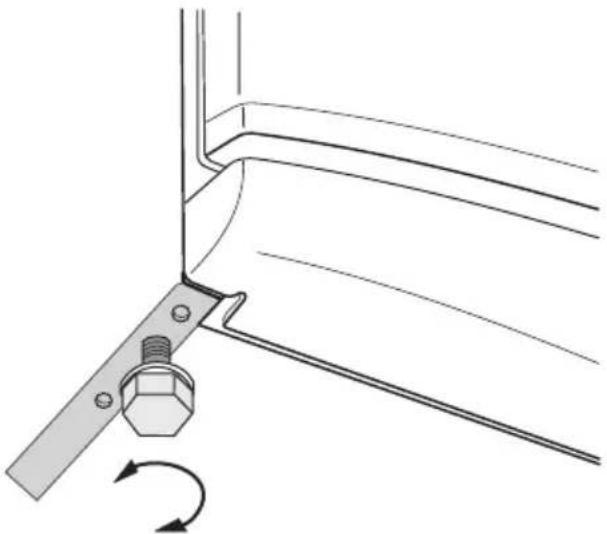

Выравнивание по высоте

При установке прибора убедитесь, что он стоит ровно. Для этого используйте две регулируемые ножки спереди внизу.

Снятие держателей полок

Ваш холодильник оснащен держателями полок, позволяющими фиксировать полки при транспортировке.

Чтобы снять их, действуйте следующим образом:

1. Передвиньте держатели полок по направлению стрелки (A).
2. Поднимите полку сзади и потяните ее вперед, пока она не снимется (В).
3. Снимите держатели (С).

Перевешивание дверцы

ВНИМАНИЕ! Перед выполнением любых операций выньте вилку из сетевой розетки.

ВАЖНО! Следующие операции рекомендуется выполнять вдвоем, чтобы надежно удерживать дверцы прибора.

Для изменения направления открывания дверцы выполните следующие операции:

1. Откройте дверцу прибора, при этом он должен стоять вертикально. Вывинтите винты (t1) и снимите верхнюю пластмассовую декоративную полоску дверцы (t2). Закройте дверцу.

1. Снимите пластмассовую крышечку с пластмассовой декоративной полоски дверцы и установите ее на противоположной стороне (t3).
2. Снимите панель (t4). Если необходимо, можно очень аккуратно использовать для этого отвертку. Вывинти-те винты на другой стороне. Снимите крепеж верхней дверцы (t5). Положите его в пустой полиэтиленовый пакет.

1. Снимите верхнюю дверцу.
2. Вывинтите винт и выньте дверной ограничитель (d1). Переверните и прикрепите его на другой стороне.

1. Отвинтите среднюю петлю (m2). Снимите пластмассовую шайбу (m1).
2. Снимите нижнюю дверцу.

1. С помощью инструмента снимите крышку (b1). Отвинтите поворотный штифт нижней петли (b2) и шайбу (b3) и установите их на противоположной стороне.
2. Установите крышку (b1) на противоположной стороне.

1. Снимите ограничители (d1) и переставьте на другую сторону дверец.
2. Снимите штифт левосторонней крышки средней петли (m3,m4) и переставьте на другую сторону.
3. Вставьте штифт средней петли (m5) в левостороннее отверстие нижней дверцы.
4. Насадите обратно нижнюю дверцу на поворотный штифт (b2).
5. Прикрутите среднюю петлю (m1) на противоположной стороне. Не за-

будьте вставить пластмассовую шайбу (m2) под среднюю петлю.

1. Установите верхнюю дверцу на среднюю петлю (m5).
   Убедитесь, что края дверцы расположены параллельно боковому краю прибора.
2. Установите и прикрепите верхнюю петлю (находится в пакете с руководством по эксплуатации) на противоположной стороне (t6).

1. Вставьте пластину (t7) (она находится в пакете с руководством по эксплуатации).
2. Откройте верхнюю дверцу, прикрепите верхнюю крышку (t2) винтом (t1). Вставьте магнит (d7). Закройте дверцу.
3. Установите прибор на место, выровняйте, подождите не менее четырех часов и подключите к сетевой розетке.

В завершение проверьте, чтобы:

• Все винты были затянуты.
• Магнитная прокладка прилегала к корпусу.
  • Дверца правильно открывалась и закрывалась.

При низкой температуре в помещении (т.е. зимой) прокладка может вначале неплотно прилегать к корпусу. В этом случае дождитесь естественной усадки прокладки или ускорьте этот процесс, нагрев ее с помощью обычного фена.

В случае, если вы не желаете выполнить вышеописанные операции самостоятельно, обратитесь в ближайший сервисный центр. Специалист сервисного центра перевесит дверцу за дополнительную плату.

Забота об окружающей среде

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

www.electrolux.com

www.electrolux.ro

www.electrolux.ua
