РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ STV-LC46S990FL SUPRA

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

STV-LC32S650WL/STV-LC42S650FL/STV-LC46S990FL

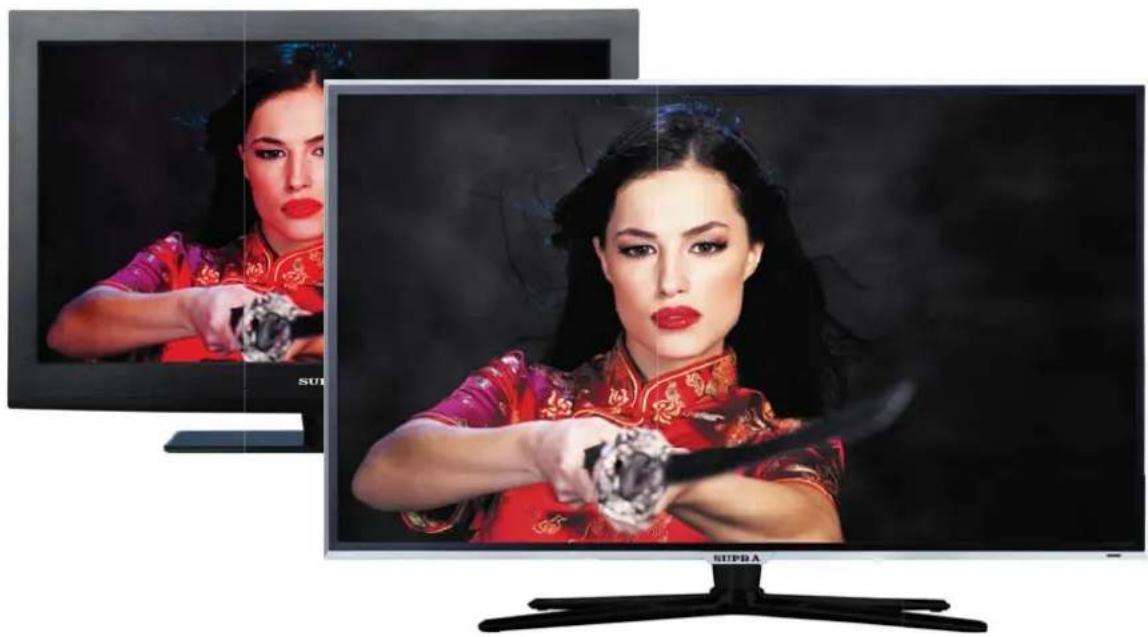

ЦВЕТНОЙ ЖИДКОКРИСТАЛЛИЧЕСКИЙ ТЕЛЕВИЗОР С LED ПОДСВЕТКОЙ И

С ФУНКЦИЕЙ ДОСТУПА В ИНТЕРНЕТ

ОСНОВНЫЕ ОСОБЕННОСТИ МОДЕЛИ:

Доступ в интернет

Русифицированное меню

USB вход для проигрывания аудио и видео файлов

Установка времени программного отключения (таймер отключения)

Полнофункциональный пульт дистанционного управления

Режим телевизора

Аналоговый тюнер

Современные методы шумоподавления

Режим монитора персонального компьютера

Широкий диапазон поддерживаемых разрешений

СОДЕРЖАНИЕ

Меры безопасности и предосторожности....3

Комплектация....6

Основные элементы управления и их назначение....7

Передняя панель....7

Задняя панель....8

Пульт ДУ (Пульт дистанционного управления)......9

Кнопки пульта ДУ их назначение....9

Использование пульта дистанционного управления....11

Подготовка телевизора к работе....12

Основные операции....14

Включение телевизора....14

Полезные советы и рекомендации....14

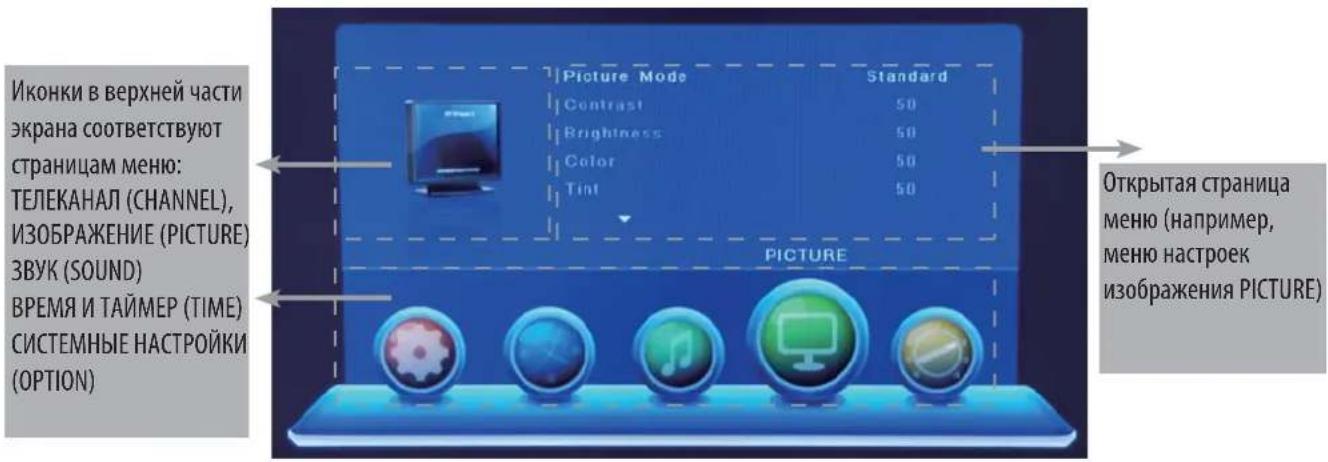

Меню настроек....15

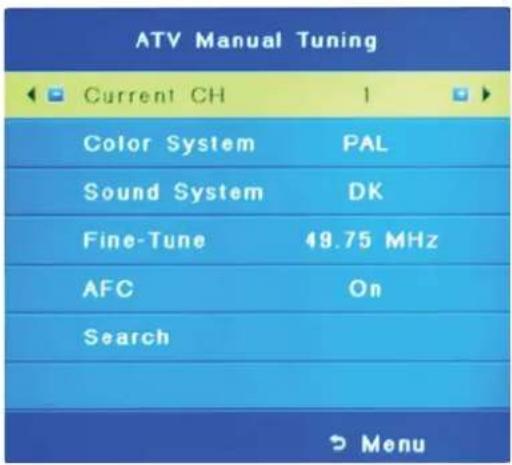

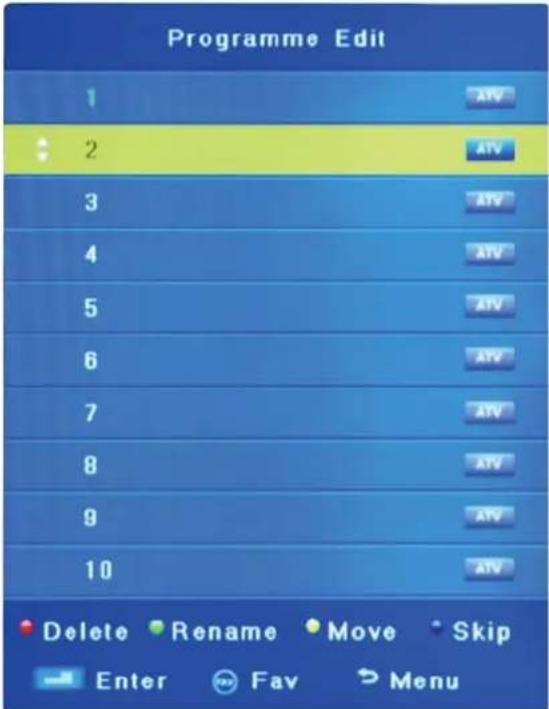

Меню настроек телеканалов(CHANNEL)....15

Меню настроек изображения(PICTURE)....17

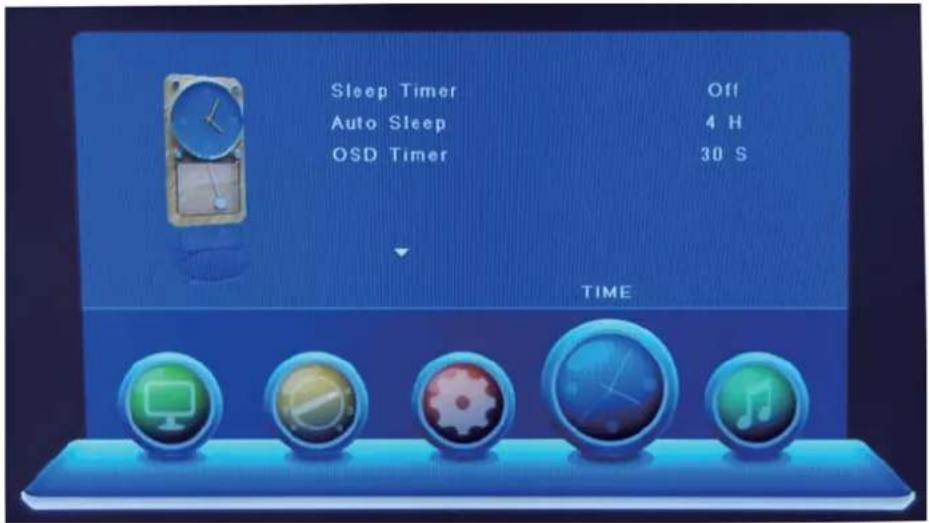

Меню настроек времени и таймера(TIME)....19

Меню системных настроек(OPTION)....19

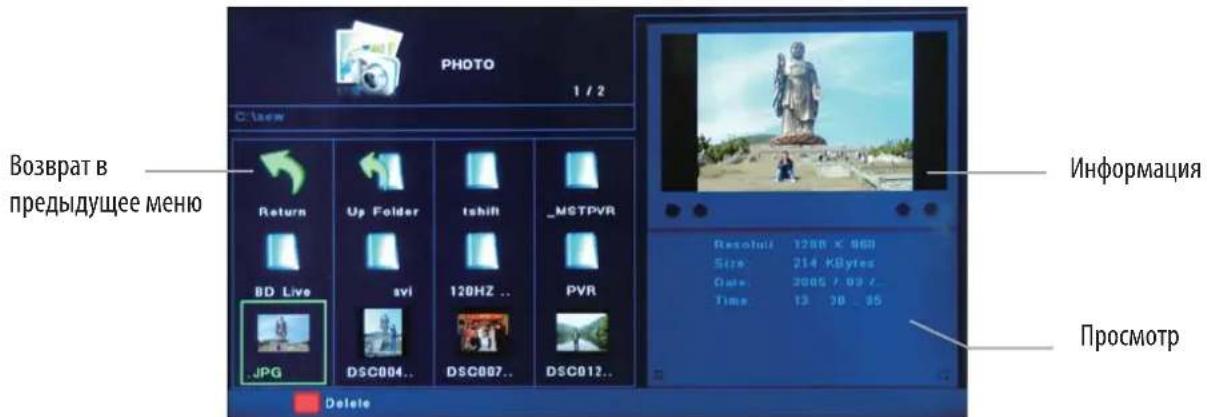

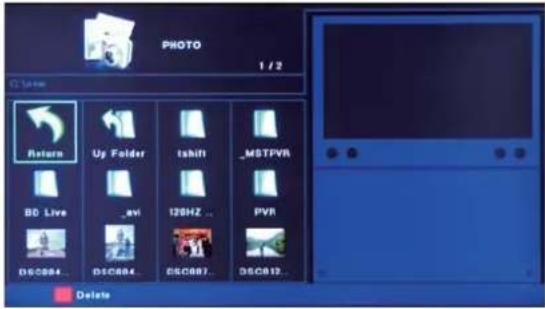

Воспроизведение мультимедиа....20

Режим SMART TV (доступ в интернет)......23

Использование беспроводной клавиатуры....32

Чистка и уход....33

Поиск и устранение простых неисправностей....33

Технические характеристики....35

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой SUPRA.

Мы рады предложить Вам изделия, разработанные и изготовленные в соответствии с высокими требованиями к качеству, функциональности и дизайну. Мы уверены, что Вы будете довольны приобретением изделия от нашей фирмы.

Перед началом эксплуатации прибора внимательно прочитайте данное руководство, в котором содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним.

Позаботьтесь о сохранности настоящего Руководства, используйте его в качестве справочного материала при дальнейшем использовании прибора.

ПРИМЕЧАНИЕ:

Все изображения в данном руководстве приведены в качестве примеров, реальное изделие может отличаться от изображения.

Во избежание возникновения возгорания или поражения электрическим током не используйте телевизор под дождем или не подвергайте телевизор воздействию влаги. Исключайте попадание капель и брызг на телевизор, а также не устанавливайте сосуды с жидкостями, например вазы, на телевизор.

Телевизор находится под высоким напряжением!

Во избежание поражения электрическим током не пытайтесь разобрать телевизор или устранить неисправность самостоятельно. Обращайтесь за помощью в сертифицированные специализированные сервисные

центры. Этот значок указывает на то, что телевизор находится под высоким напряжением и возможно поражение электрическим током.

Этот значок указывает на важные инструкции по использованию устройства, отраженные в руководстве по эксплуатации.

МЕРЫ БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

Внимательно изучите данное руководство по эксплуатации. Перед началом эксплуатации телевизора все положения данного руководства должны быть прочитаны и поняты.

Обращайте особое внимание на предупреждения, размещенные на корпусе телевизора и в данном руководстве. Применяйте только рекомендованные производителем приспособления и аксессуары.

Использование несоответствующих приспособлений и аксессуаров может стать причиной неисправности или несчастного случая.

Телевизор должен быть подсоединен к источнику переменного тока с параметрами, указанными на этикетке, расположенной на задней крышке телевизора. Ни в коем случае не подсоединяйте телевизор к источнику постоянного тока или любому другому источнику питания, хара-

ктеристики которого отличаются от указанных.

Подсоединение производите с использованием полярной вилки или вилки с заземляющими контактами к заземленным розеткам. При необходимости установите устройство защитного отключения (УЗО). Запрещается заземлять телевизор с помощью телефонных линий, громоотвода или водопровода.

Вставляйте вилку кабеля питания в розетку плотно. Неплотный контакт может привести к возгоранию.

Перед подключением вилку кабеля питания в розетку, убедитесь, что контакты сухие и чистые. Если это не так протрите их чистой сухой тканью.

Не допускайте перегибание и зажим кабеля питания, особенно в местах выхода кабеля из телевизора и соединения кабеля с вилкой.

Вилка питания телевизора используется как размыкающее устройство, поэтому розетка, к которой подключен кабель питания, должна быть легкодоступна.

Избегайте превышения нагрузки на розетку электропитания и удлинители. Перегрузка может послужить причиной возгорания или поражения электрическим током.

Не пользуйтесь телевизором, если кабель питания поврежден.

При появлении необычного запаха или дыма, немедленно отключите телевизор от электросети и обратитесь в авторизованный сервисный центр.

По вопросам технического обслуживания и ремонта обращайтесь только в сертифицированные специализированные сервисные центры. Обслуживание требуется тогда, когда телевизор поврежден какимлибо образом (особенно, если на телевизор пролита жидкость, внутрь попал посторонний предмет или поврежден сетевой кабель), если телевизор попал под дождь или находился во влажных условиях, работает не так, как указано в данном руководстве, в его работе произошли существенные изменения,

телевизор падал или имеются повреждения на его корпусе.

Открытие задней крышки или попытка выполнить ремонт самостоятельно лишают права на гарантийный ремонт и могут привести к серьезным травмам или даже вызвать поражение электрическим током, а также стать причиной возникновения пожара.

При монтаже телевизора на стене убедитесь в том, что строго соблюдаются инструкции изготовителя крепления. Используйте только те крепежные приспособления, которые рекомендованы изготовителем.

При установке внешней антенны поместите ее вдали от высоковольтных проводов и коммуникационных кабелей и убедитесь, что она надежно закреплена. Если антенна соприкоснется с силовым проводом, это может привести к возгоранию и поражению электрическим током.

Устанавливайте телевизор на ровную и устойчивую поверхность.

Не размещайте телевизор на неустойчивой тележке, подставке, треноге или на шатком столе. Размещение телевизора на неустойчивых подставках может привести к падению телевизора, что может и вызвать травму или повреждение.

Если вам нужно переместить телевизор, отключите его от электросети. Переносить телевизор следует как минимум вдвоем.

Если телевизор упадет, он может выйти из строя, а также это может привести к травмам.

Для дополнительной защиты данного телевизора при угрозе грозовой погоды или когда не планируется его использование в течение длительного времени, отключите телевизор от розетки питания и отсоедините антенный кабель. Это предотвратит повреждение телевизора от молнии или из-за перепадов напряжения.

Не используйте телевизор вблизи воды, например, рядом с раковиной, мойкой или стиральной машиной, во влажном подвале, вблизи бассейна и т. д.

После транспортировки в условиях низкой температуры перед включением телевизора дайте выдержку около часа при комнатной температуре, не включайте телевизор сразу, так как это приведет к образованию конденсата, что может вызвать пожар, поражение электрическим током или другие последствия.

Не устанавливайте на телевизор источники открытого огня, например, горящие свечи, непотушенные окурки и подожженные средства от комаров, не используйте рядом с телевизором нагревательные приборы, так как это может привести к выходу телевизора из строя или к его возгоранию.

Не используйте и не храните рядом с телевизор горючие и воспламеняющиеся вещества, это может привести к возгоранию и взрыву.

Перед чисткой телевизора выньте кабель питания из розетки. Нельзя чистить телевизор жидкими или аэрозольными чистящими средствами. Для очистки используйте чистую слегка влажную мягкую ткань.

Перед чисткой телевизора выньте кабель питания из розетки. Нельзя чистить телевизор жидкими или аэрозольными чистящими средствами. Для очистки используйте чистую слегка влажную мягкую ткань.

Рекомендуется ежегодно обращаться в авторизованный сервисный центр для чистки внутреннего пространства телевизора.

Скопления пыли внутри телевизора со временем может привести к возгоранию или поражению электрическим током.

Данный телевизор не предусматривает установку внутри закрытого пространства, поэтому не размещайте телевизор в закрытом месте, таком, как шкаф для книг или стеллаж, это может привести к возгоранию.

Ничем не накрывайте телевизор и не закрывайте вентиляционные и другие отверстия, так как недостаточная вентиляция может вызвать перегрев и сокращение срока службы телевизора. Для обеспечения достаточной вентиляции расстояние между телевизором и стеной должно быть не менее 5 см.

Не размещайте телевизор на кровати, диване, ковре или другой аналогичной мягкой поверхности, так как при этом могут быть заблокированы вентиляционные отверстия, если не обеспечена нормальная вентиляция.

Не устанавливайте телевизор и не прокладывайте кабель питания вблизи источников тепла, таких как батареи центрального отопления, тепловые радиаторы, обогреватели, печи или другие устройства (включая усилители), генерирующие тепло.

Никогда не вставляйте посторонние предметы в вентиляционные отверстия и открытые части телевизора. При эксплуатации телевизора используется высокое напряжение. Попадание посторонних предметов внутрь телевизора может послужить причиной поражения электрическим током и привести к повреждению деталей телевизора.

Не позволяйте детям забираться на телевизор или висеть на нем во избежание травм и повреждений телевизора.

Пульт дистанционного управления работает от батареек. Храните батарейки в недоступном для детей месте. Если ребенок проглотил батарейку, немедленно обратитесь к врачу.

Использование видео игр или других внешних источников сигнала, генерирующих неподвижное изображение в течение 10 минут и более, может оставить неустранимые последствия в виде следов этого изображения на экране телевизора. Аналогичные последствия могут вызвать логотипы сети/программ, номера телефонов. Повреждение экрана в результате продолжительного отображения неподвижного изображения не подлежит гарантийному обслуживанию.

Основа жидкокристаллической панели, используемой в телевизоре, сделана из стекла. Поэтому она может разбиться при падении телевизора или ударе его другим предметом. Будьте аккуратны, не пораньтесь осколками стекла, если ЖК-панель разбилась.

Жидкокристаллическая панель – это высокотехнологическое изделие, дающее изображение высокого качества. Иногда на экране телевизора могут появиться несколько неактивных пикселей в форме фиксированных точек синего, зеленого, красного или черного цвета. Имейте в виду, что это не оказывает влияния на работоспособность телевизора.

Допустимая температура при эксплуатации телевизора: от +5°C до 40°C.

Допустимая температура при транспортировке телевизора: от -20°C до 55°C.

ПРИМЕЧАНИЕ:

Все рисунки в данном руководстве приведены в качестве примеров, реальное изделие может отличаться от изображения.

КОМПЛЕКТАЦИЯ

ЖК телевизор – 1 шт.

OK

Пульт дистанционного управления – 1 шт.

Аудио/видео кабель – 1 шт. Видео кабель для подключения к

компонентному выходу аудио/видео оборудования – 1 шт.

Беспроводная клавиатура – 1 шт.

Руководство по эксплуатации – 1 шт.

Гарантийный талон – 1 шт.

ПРИМЕЧАНИЕ:

Для безопасной и удобной транспортировки телевизора сохраните оригинальную упаковку.

ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ

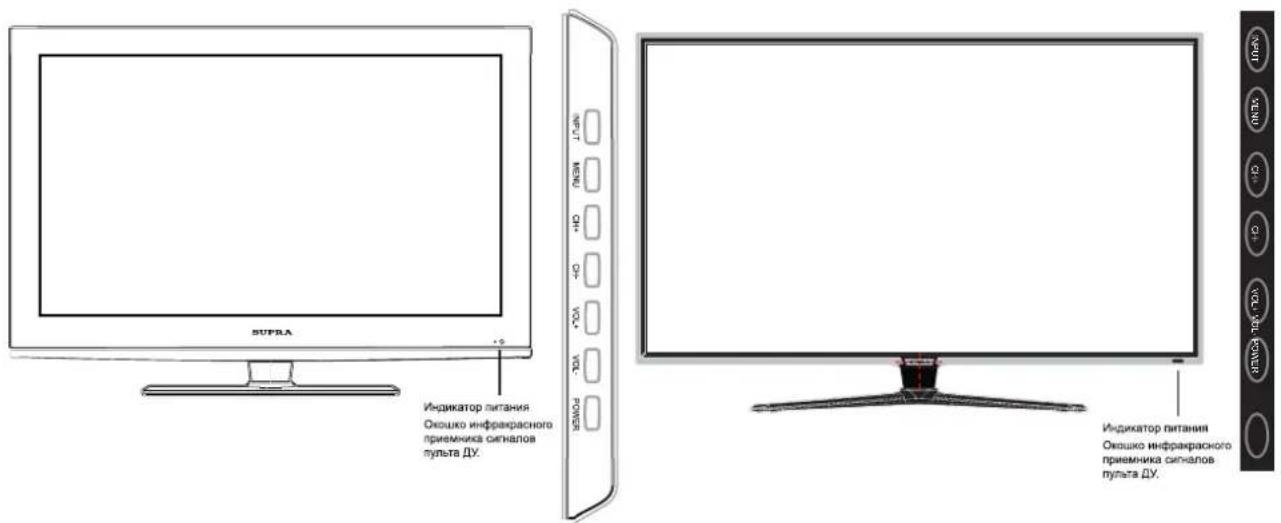

Передняя панель

SUPRA Индикатор питания Окошко инфракрасного приемника сигналов пульта ДУ. Индикатор питания Окошко инфракрасного приемника сигналов пульта ДУ.

Индикатор питания

Индикатор питания горит красным светом, когда телевизор находится в режиме ожидания.

Индикатор питания горит зеленым светом, когда телевизор работает.

Кнопки передней панели телевизора и их назначение

INPUT – Кнопка выбора источника сигнала

MENU – Кнопка перехода в меню настроек телевизора / выхода из меню настроек

СН+/СН- - Кнопки переключения телеканалов в прямом/обратном направлении / навигации по меню настроек

VOL+/VOL- - Кнопки регулирования уровня громкости / настройки параметров меню

POWER- Кнопка включения/перехода в ждущий режим

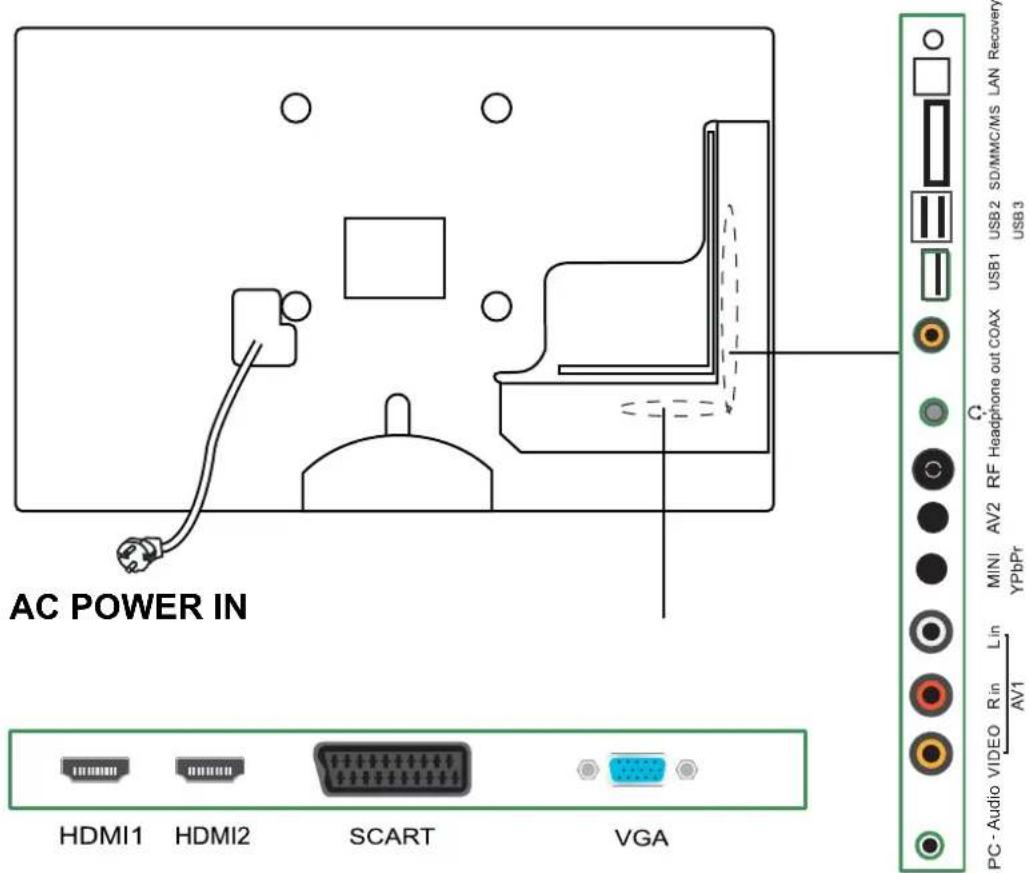

Задняя панель

AC POWER IN – Вилка кабеля питания для подключения к электрической розетке

HDMI 1,2 – Разъемы HDMI для подключения DVD-плеера и другого оборудования

SCART – Входной разъем SCART

VGA – Входной разъем для подключения видео сигнала ПК

PC-IN – Входной разъем для подключения аудио сигнала ПК

VIDEO-R-L(AV1) – Входные видео и аудио разъемы (L – левый аудиоканал, R – правый аудиоканал)

MINI YPbPr – Компонентный видео вход для подключения DVD-плеера и другого оборудования

AV 2— Аудио/видео вход для подключения аудио/видео оборудования

RF - Гнездо для подключения телевизионной антенны

Headphone-out – Разъем для подключения наушников

СОАХ – Цифровой коаксиальный аудио выход

USB1—используется для обновления программного обеспечения телевизионного приемника,

проигрывания мультимедийных файлов с USB носителя

USB2,3 – используется для обновления программного обеспечения Смарт модуля (Android),

проигрывания мультимедийных файлов с USB носителя

SD / MMC / MS—Разъем для чтения карт памяти

LAN-LAN порт

Recovery—Кнопка перезапуска Смарт модуля (Android)

Пульт ДУ (Пульт дистанционного управления)

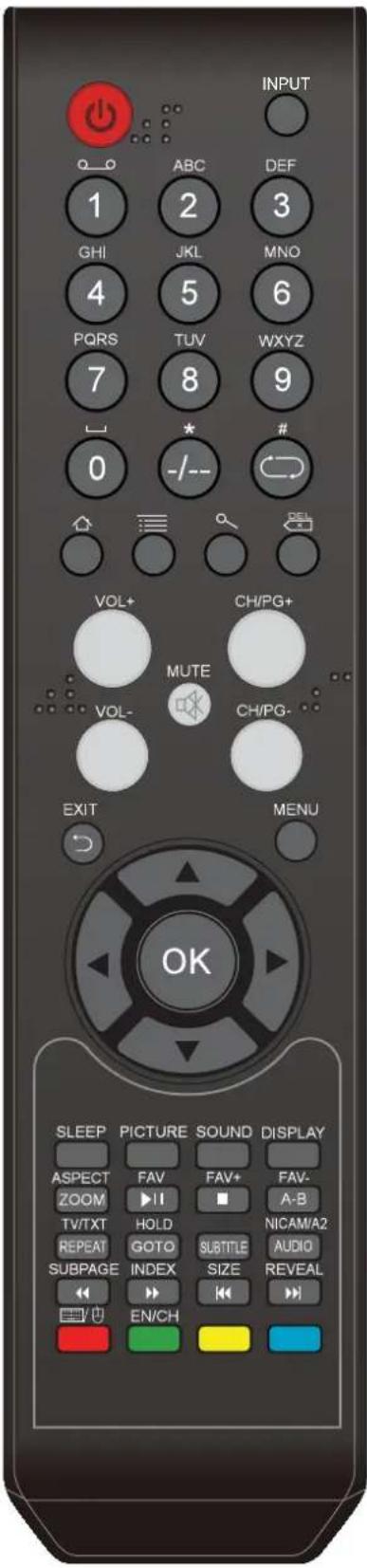

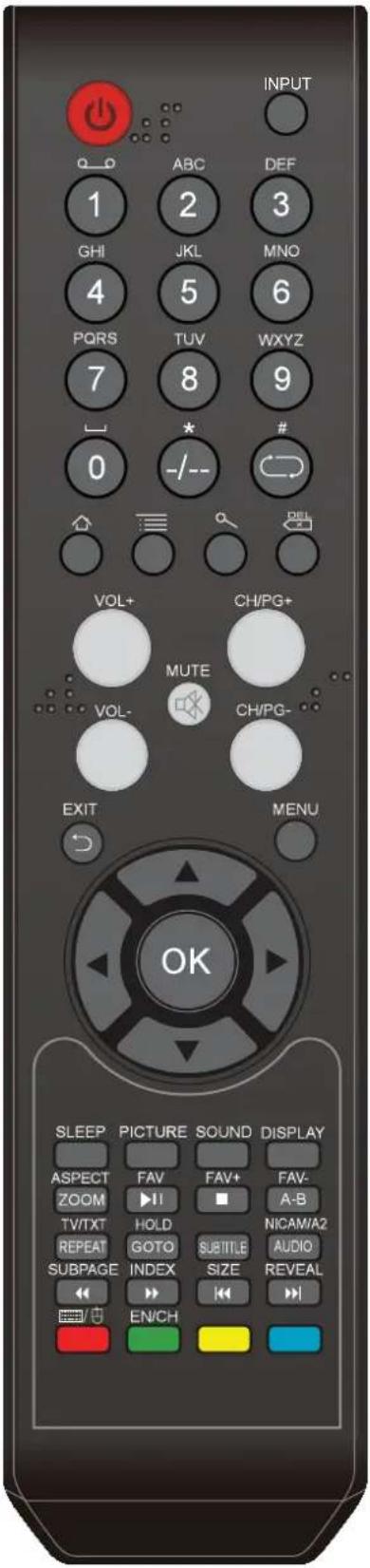

Кнопки пульта ДУ их назначение

INPUT ABC DEF 1 2 3 GHI JKL MNO 4 5 6 PQRS TUV WXYZ 7 8 9 0 * # -/-- VOL+ CH/PG+ MUTE VOL- CH/PG- EXIT MENU OK SLEEP PICTURE SOUND DISPLAY ASPECT FAV FAV+ ZOOM ▶II ■ FAV- TV/TXT HOLD NICAM/A2 REPEAT GOTO SUBTITLE AUDIO SUBPAGE INDEX SIZE REVEAL EN/CH

:Кнопка включения/выключения телевизора.

INPUT : Кнопка выбора источника сигнала.

0-9, -/--: Цифровые кнопки и кнопка для ввода номеров телеканалов из двух и более цифр. Цифровые кнопки также используются при работе с экранным меню.

Кнопка возврата на прежний канал, если предыдущей командой был изменен номер канала.

PICTURE: Кнопка выбора режима изображения.

SOUND: Кнопка выбора режима звука.

SLEEP: Кнопка установки интервала времени от текущего момента до автоматического отключения телевизора.

DISPLAY: Кнопка вызова текущей информации на экран.

СН+/СН-:Кнопки переключения на следующий /предыдущий канал.

MENU: Кнопка вызова и закрытия экранного меню.

▲▼◀▶:Кнопки навигации по меню.

ОК: Кнопка подтверждения.

VOL+/VOL-:Кнопки повышения/понижения уровня громкости.

EXIT: Кнопка выхода из текущего режима/меню.

MUTE: Кнопка блокировки звука / отключения блокировки звука.

ASPECT: Кнопка выбора формата экрана

FAV: Кнопка перехода к списку любимых телеканалов.

FAV+:Кнопка добавления текущего телеканала в список любимых.

FAV-:Кнопка удаления текущего телеканала из списка любимых.

TV/TXT : Кнопка включения/выключения телетекста.

HOLD: Кнопка удержания текущего изображения или страницы телетекста на экране / отмены удержания.

NICAM/A2:Кнопка выбора режима NICAM/A2.

SUBPAGE: Кнопка перехода к подстраницам телетекста.

INDEX: Кнопка перехода на индексную страницу телетекста (страница 100).

SIZE: Кнопка изменения режима отображения телетекста (увеличенная верхняя часть окна телетекста, увеличенная нижняя часть, отображение полностью).

REVEAL: Кнопка отображения скрытого текста в режиме телетекста (отгадок на загадки и т.п.).

ЦВЕТНЫЕ кнопки для перехода по ссылкам телетекста.

INPUT ABC DEF 1 2 3 GHI JKL MNO 4 5 6 PQRS TUVWXYZ 7 8 9 - - * # 0 -/-- VOL+ CH/PG+ MUTE VOL- CH/PG- EXIT MENU OK SLEEP PICTURE SOUND DISPLAY ASPECT FAV FAV+ FAV- ZOOM ▶ ▶ ■ A-B TV/TXT HOLD NICAM/A2 REPEAT GOTO SUBTITLE AUDIO SUBPAGE INDEX SIZE REVEAL EN/CH

Кнопки для работы с интернетом:

Кнопка переключения режима ввода: с помощью клавиатуры или мышки

Кнопка удаления. Нажмите кнопку

, чтобы удалить последнее введенное слово

Кнопка перехода на домашнюю страницу

Кнопка вызова меню поиска

◀▶ и ОК Кнопки навигации и кнопка подтвер ждения

Кнопка вызова меню текущей операции.

Кнопка возврата в предыдущее меню.

Кнопки управления воспроизведением в режимах CARD/USB:

▶II — начало воспроизведения/пауза;

- остановка;

- быстрая перемотка назад;

▶ – быстрая перемотка вперед;

- переход к предыдущей главе/разделу/треку;

▶▶ – переход к следующей главе/ разделу /треку

GOTO: Кнопка перехода к определенной главе/ разделу /треку.

ZOOM: Кнопка изменения масштаба изображения в режимах CARD/USB.

REPEAT: Кнопка повторного воспроизведения.

A-B:Кнопка повтора фрагмента.

SUBTITLE: Кнопка включения/выбора субтитров.

ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Установка батарей питания в пульт ДУ

Установка батарей в пульт дистанционного управления

1. Откройте крышку отсека для элементов питания.

1. Вставьте два новых элемента питания типа AAA.

1. Установите крышку на место до щелчка.

При установке элементов питания соблюдайте полярность (+) и (−).

Использование пульта дистанционного управления

При использовании пульта ДУ направляйте его непосредственно на приемник инфракрасного излучения на передней панели телевизора.

Расстояние работы пульта ДУ 5-8 метров под углом 30° справа и слева и 20° сверху и снизу по отношению к окошку приема сигналов пульта ДУ на телевизоре. Предметы, находящиеся между пультом дистанционного управления и окошком приемника, могут мешать правильной работе.

Не подвергайте пульт ДУ ударам или сильной вибрации, не погружайте его в жидкости и не оставляйте в местах с высокой влажностью.

Не оставляйте пульт ДУ под прямыми солнечными лучами, так как чрезмерный нагрев может деформировать корпус. Пульт ДУ может работать некорректно, если окошко приемника сигналов на корпусе телевизора находится под прямыми солнечными лучами или сильным освещением. В этом случае измените направление освещения или положение телевизора, либо приблизьте Пульт к окошку приемника сигналов.

Меры безопасности при использовании элементов питания

Неправильное использование элементов питания может привести к утечке электролита и/или взрыву. Выполняйте нижеследующие инструкции.

Устанавливайте элементы питания в строгом соответствии с полярностью (+) и (−).

Различные типы элементов питания имеют различные характеристики. Не используйте вместе элементы питания разных типов.

Не используйте вместе старые и новые элементы питания. Одновременное использование старых и новых элементов питания снижает срок службы нового элемента питания или ведет к утечкам электролита из старого элемента питания.

Выньте элементы питания сразу же, как только они разрядились. Химикаты, вытекшие из элементов питания, вызывают коррозию. Если обнаружены следы утечки химикатов, удалите их тканью.

Элементы питания, которые поставляются с телевизором, могут иметь более короткий срок службы из-за условий хранения.

Выньте элементы питания из ПДУ, если он не используется в течение длительного времени.

В зависимости от условий эксплуатации срок службы элементов питания может достигать одного года. Желательно менять элементы питания раз в год, когда уменьшилась дальность управления или когда работа ПДУ стала неустойчивой.

Все изображения в данном руководстве приведены в качестве примеров, реальное изделие может отличаться от изображения.

Перед установкой, подключением и использованием телевизора тщательно изучите содержание раздела МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ.

Установка телевизора

Достаньте телевизор из упаковочной коробки и поставьте его на надежную плоскую поверхность. Удалите с поверхности телевизора все наклейки. Возможно настенное крепление телевизора при помощи кронштейнов изготовленных по стандарту VESA.

Выполнение присоединений

ПРИМЕЧАНИЕ:

Перед тем, как подключить к телевизору какое-либо устройство, либо отключить устройство от телевизора, отключите питание телевизора и устройства, выполните необходимые соединения, затем включите питание телевизора и подключенного устройства. Когда вы отключаете или подключаете кабель питания или сигнальный кабель, то держите его за вилку (изолированную часть) и не тяните за кабель.

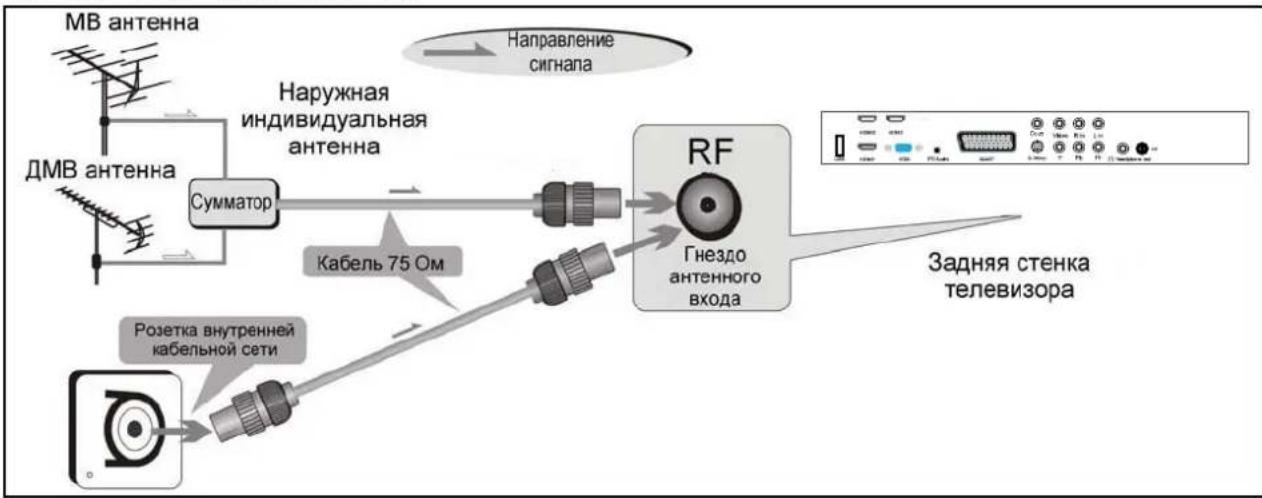

1. Подключение антенного кабеля

Присоедините при помощи телевизионного кабеля (75 Ом) антенный вход телевизора:

- к индивидуальной антенне (внешней или внутренней) или

- к розетке кабельной телевизионной сети вашего дома

ПРИМЕЧАНИЯ:

При использовании индивидуальной антенны для улучшения ТВ приема, особенно когда изображение на экране двоится или с помехами, рекомендуется использовать внешнюю антенну, смонтированную на крыше.

Для приема в высокочастотном диапазоне ДМВ рекомендуется использовать специальную антенну. Проконсультируйтесь у специалиста.

2. Подключение аудио/видео оборудования

Вы можете подключить различное аудио/видео оборудование к аудио/видео входам телевизора, расположенным на задней стенке. Данная модель телевизора обладает широкими коммутационными возможностями, т.е. возможно присоединение большого числа различных устройств для совместной работы.

После подключения оборудования к какому-либо из входов телевизор будет воспроизводить программу, поступающую с этого оборудования, только после выбора соответствующего пункта в меню Выбор источника (см. ниже).

Для подключения одного вида оборудования, например DVD плеера или видеокамеры можно использовать несколько способов.

При выборе подходящего способа подключения следует ориентироваться на возможности подключаемого оборудования.

Например, если подключаемый DVD плеер имеет ВЫХОДЫ:

1. Audio/Video
2. Компонентный (YPbPr)
3. SCART

В этом случае присоединить его к телевизору можно тремя способами, то есть к одному из трёх входов:

1. Audio/Video входу VIDEO-R-L
2. Компонентному входу YPbPr
3. Входу SCART — смотри изображение задней панели телевизора.

Выбор наиболее подходящего способа присоединения зависит от списка присоединяемого оборудования, его возможностей и требований к качеству получаемого в итоге изображения.

Следует отметить, что в настоящее время самым современным и удобным способом подключения, обеспечивающим максимальное качество изображения, является присоединение через HDMI входы, позволяющие получать изображение с высоким разрешением (HD). Именно поэтому данная модель телевизора оборудована 2 независимыми HDMI входами, подключение через которые позволяет, при наличии источника соответствующего качества, полностью реализовать высокий потенциал ЖК экрана.

В данной модели телевизора предусмотрены:

• Вход VIDEO-R-L, который соединяется с выходом AV DVD-плеера или другого аудио/видео оборудования при помощи кабеля с разъёмами RCA.
• Вход AV, который соединяется с выходом AV DVD-плеера или другого аудио/видео оборудования при помощи кабеля с разъёмами RCA.
  -Компонентный видео вход YPbPr, который соединяется с компонентным (YPbPr) выходом оборудования при помощи кабеля с разъёмами RCA.
• Вход с разъемом SCART, который соединяется с дополнительным оборудованием, оснащенным разъемом SCART при помощи кабеля с разъёмами SCART.
• Вход VGA для присоединения компьютера (при использовании телевизора в качестве компьютерного монитора), который соединяется с соответствующим VGA-разъемом на компьютере при помощи VGA-кабеля. После присоединения затяните все винты крепления разъемов по часовой стрелке на каждом из концов VGA-кабеля. Аудио выход компьютера присоедините ко входу телевизора PC-IN.

ПРИМЕЧАНИЕ:

При подключении 15-контактного VGA-кабеля штыревой разъем вставляйте без усилий, чтобы предотвратить повреждение контактов

- Разъемы HDMI 1,2 телевизора, которые соединяются с соответствующими разъемами HDMI BD/DVD-плеера или другого аудио/видео устройства при помощи HDMI кабеля.

ПРИМЕЧАНИЕ:

При подключении кабеля к HDMI разъему не прикладывайте больших усилий, чтобы предотвратить повреждение контакта.

Проверьте все соединения и убедитесь в том, что все аудио/видеокабели правильно подключены к соответствующим разъемам. Подключите один конец кабеля питания к разъему электропитания на телевизоре. Вилку кабеля питания подключите к источнику питания с параметрами, соответствующими указанным на этикетке телевизора.

ПРИМЕЧАНИЯ:

1. Телевизор должен быть подключен к источнику переменного тока с напряжением 100-240 В и частотой 50/60 Гц. Ни в коем случае не подсоединяйте телевизор к источнику питания с другими характеристиками.
2. При подключении питания удерживайте кабель за изолированную часть, не касайтесь металлических частей кабеля.

ОСНОВНЫЕ ОПЕРАЦИИ

Включение телевизора

1. Подсоедините кабель питания к источнику переменного тока. Включите телевизор переключателем питания. Телевизор перейдет в режим ожидания.
2. В режиме ожидания нажмите кнопку POWER на телевизоре или кнопку ⏻ на пульте ДУ для того, чтобы включить телевизор.

Выключение телевизора

1. Если требуется на время выключить телевизор, то нажмите кнопку POWER на телевизоре или кнопку ⏻ на пульте ДУ.
2. Если необходимо отключить телевизор полностью, то выключите телевизор, отсоединив кабель питания от электросети.

ВНИМАНИЕ:

При перебоях в сети электроснабжения или временного отключения от розетки после восстановления питания телевизор автоматически перейдет в режим ожидания.

Для обеспечения нормальной работы телевизора не рекомендуется часто включать и выключать его.

Во время перебоев в сети электроснабжения рекомендуется отключить вилку кабеля питания от розетки.

Выбор источника сигнала

Input Source TV AV 1 AV 2 SCART YPbPr Smart TV HDMI1 HDMI2 PC Media Move Enter

Нажмите кнопку INPUT на телевизоре или на пульте ДУ, чтобы перейти в меню выбора источника сигнала, и кнопками навигации ▲▼ на пульте ДУ выберите нужный вам источник сигнала из открывшегося списка, нажмите кнопку ОК пульта ДУ для подтверждения.

Настройка уровня громкости

Вы можете отрегулировать уровень громкости, нажимая кнопки VOL+/VOL- на телевизоре или на пульте ДУ.

Временное отключение звука

Чтобы отключить звук, нажмите кнопку MUTE на пульте ДУ. Чтобы восстановить звучание и вернуться к предыдущему уровню громкости, нажмите кнопку MUTE еще раз.

Переключение телеканалов

Нажмите кнопку СН+ на телевизоре или на пульте ДУ, чтобы переключиться на следующий канал. Нажмите кнопку СН- на телевизоре или на пульте ДУ, чтобы переключиться на предыдущий канал. Кроме того, вы можете использовать цифровые кнопки для ввода номеров телеканалов.

Полезные советы и рекомендации

Вы можете активировать функцию синего экрана. Тогда в случае отсутствия телевизионного сигнала (или сигнала видео источника) на экране будет отображаться синий фон.

Данный телевизор может отключаться автоматически. В случае отсутствия сигнала в течение 10 минут телевизор автоматически перейдет в режим ожидания.

По окончанию просмотра телевизора отключайте его от электропитания.

Если вы не используете телевизор длительное время (например, уезжаете в командировку), отключите кабель питания от электрической розетки.

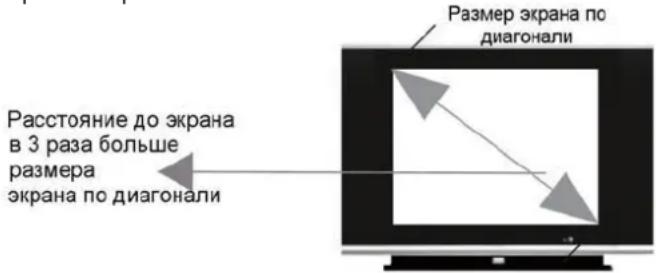

Расстояние до экрана в 3 раза больше размера экрана по диагонали Размер экрана по диагонали

Чтобы сохранить зрение, рекомендуется смотреть телевизор на расстоянии, в 3 раза превышающем длину диагонали экрана.

МЕНЮ НАСТРОЕК

Используйте экранное меню, чтобы активировать и настроить различные функции. Нажмите кнопку MENU на телевизоре или пульте ДУ, чтобы на экране отобразилась главная страница экранное меню.

Иконки в верхней части экрана соответствуют странцам меню: ТЕЛЕКАНАЛ (CHANNEL), ИЗОБРАЖЕНИЕ (PICTURE) ЗВУК (SOUND) ВРЕМЯ И ТАЙМЕР (TIME) СИСТЕМНЫЕ НАСТРОЙКИ (OPTION) Picture Mode Standard Contrast 50 Brightness 50 Color 50 Tint 50 ПICTURE Открытая страница меню (например, меню настроек изображения PICTURE)

С помощью кнопок < / > на пульте ДУ вы можете перемещаться по страницам меню. Используйте кнопки / , чтобы выделить параметр, который вам нужно настроить. С помощью кнопок < / > выполните нужные вам настройки или перейдите в дополнительное меню. Нажмите кнопку MENU еще раз, чтобы вернуться в предыдущее меню. Чтобы закрыть экранное меню нажмите кнопку EXIT на пульте ДУ.

ПРИМЕЧАНИЕ:

После выбора нужного источника сигнала вы можете настроить его параметры. При работе с экранным меню следуйте подсказкам в нижней части экрана.

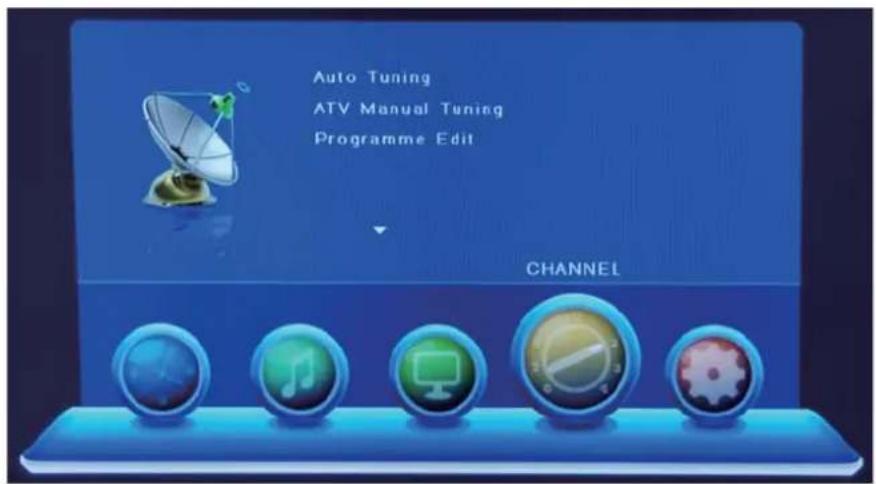

1. МЕНЮ НАСТРОЕК ТЕЛЕКАНАЛОВ (CHANNEL)

Auto Tuning – Автоматический поиск телеканалов. Выделите данный параметр и нажмите кнопку OK, чтобы начать автоматический поиск. Телевизор начнет автоматический поиск и сохранение всех доступных каналов. Если вам нужно прервать автоматический поиск, нажмите кнопку MENU или EXIT. На экране появится сообщение, и вам нужно будет нажать кнопку для подтверждения или кнопку ▶ для отмены операции.

ATV Manual Tuning – Поиск телеканалов вручную. Выделите данный параметр и нажмите кнопку OK, чтобы перейти в дополнительное меню.

ATV Manual Tuning Current CH 1 Color System PAL Sound System DK Fine-Tune 48.75 MHz AFC On Search Menu

Current CH – Номер телеканала. Установите номер телеканала, под которым вы хотите сохранить результат поиска.

Color System – Система цвета. Установите систему цвета в соответствии с местными стандартами. Рекомендуем установить систему SEKAM или AUTO.

Sound System – Система звука. Установите систему звука в соответствии с местными стандартами. Рекомендуем установить систему D/K.

Fine Tune – Точная настройка. Кнопками ▶ / ◀ выполните точную настройку на частоту телеканала.

AFC – Автоматическая подстройка частоты. Вы можете активировать (On) или отключить (Off) функцию. Рекомендуем включить эту функцию.

Search – Поиск. Нажмите кнопку▶, чтобы начать поиск телеканала вручную в прямом/обратном направлении.

Programme Edit — Редактирование телеканалов. Выделите данный параметр и нажмите кнопкуOK, чтобы перейти в дополнительное меню.

Выделите телеканал и нажмите КРАСНУЮ кнопку, чтобы его удалить.

Выделите телеканал и нажмите ЗЕЛЕНУЮ кнопку, чтобы его переименовать, для чего используйте кнопки навигации ▶◀▼▲ Выделите телеканал и нажмите ЖЕЛТУЮ кнопку, чтобы его переместить. Кнопками ▼▲ выберите позицию, куда вы хотите его переместить, после чего нажмите ЖЕЛТУЮ кнопку еще раз для подтверждения. Нажмите кнопку MENU, чтобы выйти из меню, и данные изменения будут автоматически сохранены.

Выделите телеканал и нажмите СИНЮЮ кнопку, чтобы установить на этот телеканал пропуск. Тогда при переключении телеканалов кнопками СН+/СН- этот телеканал будет пропущен. Вы сможете переключиться на него, только если введите его номер цифровыми кнопками.

2. МЕНЮ НАСТРОЕК ИЗОБРАЖЕНИЯ (PICTURE)

Picture Mode Contrast Brightness Color Tint Standard 50 50 50 50 PICTURE

Picture Mode – Режим изображения. Выбрав определенный режим изображения, вы можете одновременно отрегулировать различные параметры изображения. Выберите из списка режим, который вам подходит: Standard (Стандартный), Dynamic (Динамический), User (Пользовательский) или Mild (Мягкий). При выборе режима User (Пользовательский) вы можете затем настроить контрастность (Contrast), яркость (Brightness), цветность (Color) и резкость (Sharpness).

Contrast — Контрастность. Настройка данного параметра позволяет установить различие между наиболее контрастными и наиболее темными областями изображения.

Brightness – Яркость. Настройка данного параметра позволяет изменять общую яркость изображения.

Color – Цветность.

Tint – Оттенок. Данный параметр можно настроить только для режима NTSC.

Sharpness — Резкость. Увеличение значения данного параметра позволяет сделать углы изображения более резкими, а уменьшение — более мягкими.

Color Temperature - Цветовой температура. Установите подходящее значение: Medium (Средняя), Cool (Холодная) или Warm (Теплая).

Noise Reduction – Динамическое уменьшение шума. Установите подходящее значение: Off (Отключено), Low (Низкое), Middle (Среднее) или High (Высокое).

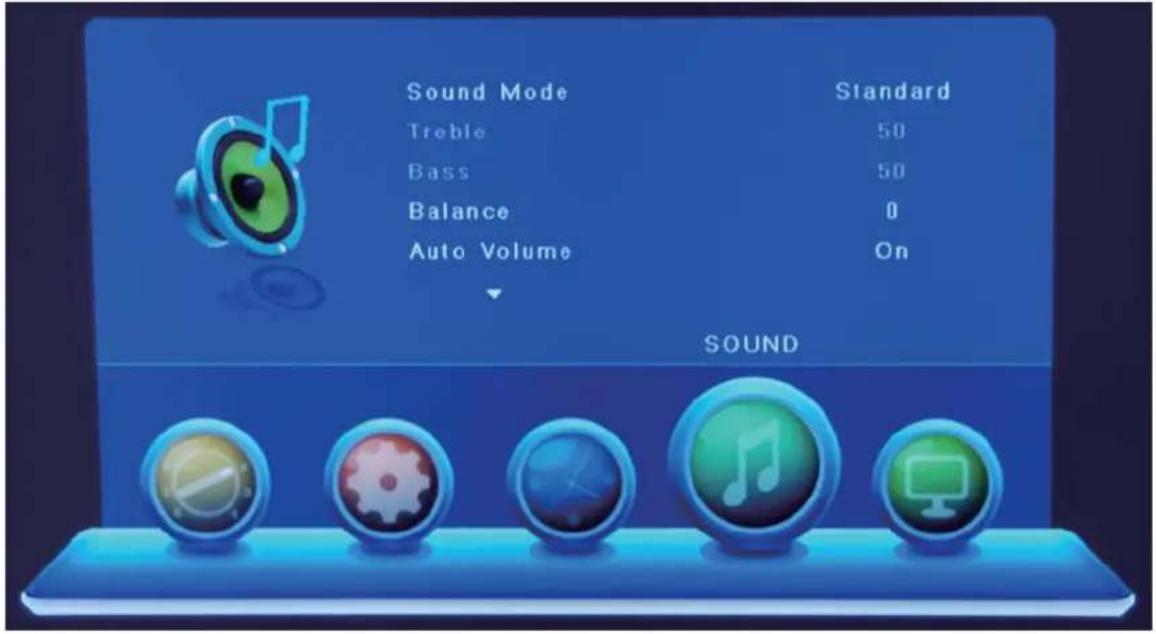

3. MEHIO HACTPOEK 3BYKA (SOUND)

Sound Mode — Режим звука. Выбрав определенный режим звука, вы можете одновременно отрегулировать различные параметры звука. Выберите из списка режим, который вам подходит: Standard (Стандартный), Music Myзыка), Movie (Фильмы), Sports (Спорт) или User (Пользовательский). При выборе режима User (Пользовательский) вы можете затем настроить тембр высоких (Treble) и низких (Bass) частот.

Treble – Тембр высоких частот. Настройка данного параметра позволяет установить интенсивность звуков высокой тональности.

Bass – Тембр низких частот. Настройка данного параметра позволяет установить интенсивность звуков низкой тональности Balance – Баланс между левым и правым каналом. Вы можете настроить баланс между левым и правым каналом или отключить левый или правый канал.

Auto Volume – Автоматическая регулировка громкости. Громкость различных телеканалов может различаться. Данная функция позволяет при переключении телеканалов сохранять установленный уровень громкости и каждый раз не корректировать его. Вы можете активировать (On) или отключить функцию (Off).

SPDIF MODE – Режим SPDIF. Выберите подходящий режим из списка.

4. МЕНЮ НАСТРОЕК ВРЕМЕНИ И ТАЙМЕРА (TIME)

Sleep Timer Auto Sleep OSD Timer Off 4 H 30 S TIME

Sleep Timer – Время перехода телевизора в режим ожидания. Установите временной интервал, через который телевизор должен будет выключиться, для этого выберите нужное значение в минутах из списка: 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 180 min, 240 min или off (функция отключена).

Auto Sleep – Автоматическое выключение телевизора при отсутствии сигнала. Вы можете активировать (On) или отключить (Off) функцию.

OSD Timer – Время отображения экранного меню. Установите время, в течение которого должно отображаться экранное меню. По истечению установленного времени экранное меню автоматически исчезнет с экрана (при отсутствии каких-либо операций с ним).

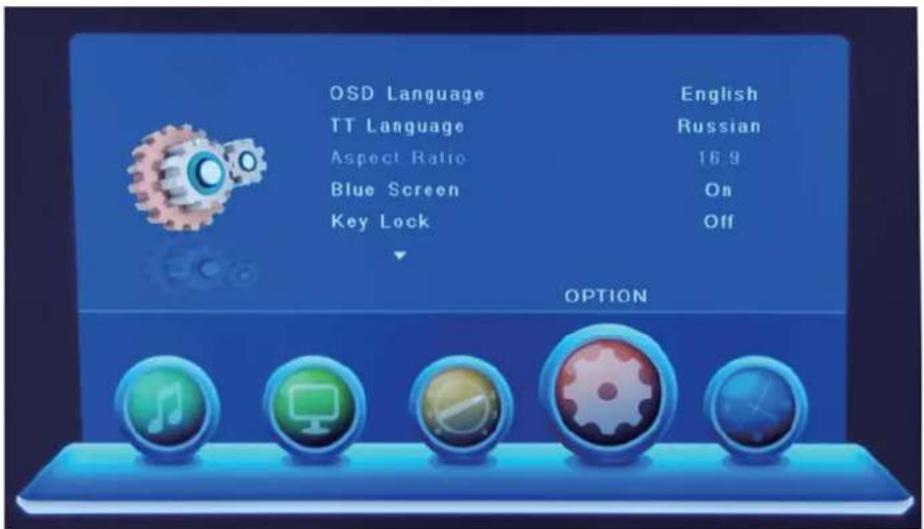

5. МЕНЮ СИСТЕМНЫХ НАСТРОЕК (OPTION)

OSD Language – Язык экранного меню.

TT Language – Кодировка телетекста. Установите нужную кодировку из списка.

Aspect Ratio – Формат экрана. Выберите подходящее значение из списка:4:3, 16:9, Zoom1, Zoom2 или Panorama.

Blue Screen – Синий фон экрана при отсутствии сигнала. Вы можете активировать (On) или отключить функцию (Off).

Key Lock — Блокировка кнопок телевизора. Если вы активирует функцию, кнопки на передней панели телевизора станут неактивными.

Reset – Восстановление заводских настроек. Выделите данный параметр и нажмите кнопку ОК, чтобы восстановить заводские настройки.

Software Update (USB) – Обновление программного обеспечения. Выделите данный параметр и нажмите кнопку OK, чтобы перейти в дополнительное меню. Далее следуйте подсказкам меню. Рекомендуем проводить эту настройку только в сервисном центре

ВОСПРОИЗВЕДЕНИЕ МУЛЬТИМЕДИА

Переход в режим мультимедиа

Подключите к телевизору устройство флеш-USB. Нажмите кнопку INPUT, в открывшемся списке кнопками навигации выберите в качестве источника Media и нажмите кнопку OK, чтобы перейти в меню мультимедиа. При переходе в режим мультимедиа (DMP) на экране отображается следующее меню:

Information ob устройстве USB Input Source TV AV 1 AV 2 SCART YPbPr Smart TV HDMI1 HDMI2 PC Media Move Enter USB 2.0 C MOVIE TEXT PHOTO MUSIC

ГЛАВНОЕ МЕНЮ: ФОТО, МУЗЫКА, ФИЛЬМЫ, ТЕКСТ.

Кнопками ▶◀ выберите иконку PHOTO (Фото), MUSIC (Музыка), MOVIE (Фильмы) или TEXT (Текст) и нажмите кнопку OK, чтобы перейти в дополнительное меню.

Вы также можете сначала выбрать тип файлов, а затем подсоединить устройство USB, тогда на экране отобразится название вашего устройства. Кнопками ▶◀ выберите нужное устройство и нажмите кнопку OK, чтобы его открыть.

PHOTO 1 / 2 Return Up Folder Ishift _MSTPVR B0 Live avl 120HZ... PVR DSC894 DSC894... DSC897... DSC812... Delete

На экране отобразится список файлов:

PHOTO 1 / 2 Return Up Folder tshift _MSTPVR BD Live avi 120HZ .. PVR .JPG DSC004.. DSC007.. DSC012.. Delete Information Росмотр

Кнопками навигации ▶◀▲▼ выберите нужную папку и нажмите кнопку ОК, чтобы ее открыть. Кнопками навигации выберите нужный файл и нажмите кнопку ОК, чтобы его просмотреть или воспроизвести. Во время просмотра/воспроизведения файла нажмите кнопку ОК, чтобы открыть дополнительное меню в нижней части экрана. Чтобы вернуться к списку файлов, нажмите кнопку ■. Чтобы удалить выбранный файл, нажмите КРАСНУЮ кнопку.

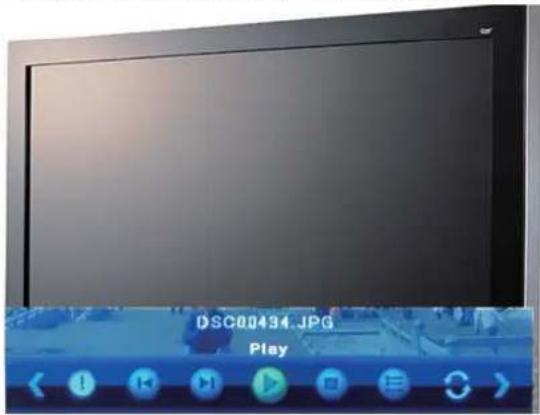

Просмотр фотографий

В режиме просмотра фотографий в нижней части экрана отображаются иконки функций.

DSC00434.JPG Play

Кнопками ▶◀ выберите нужную функцию, а затем нажмите кнопку OK, чтобы ее активировать.

II Pause – Пауза/начало просмотра.

|◄►| Prev./Next — Переход к предыдущему/следующему изображению.

■ Stop – Остановка просмотра.

○ Repeat – Повтор. Функция устанавливается в следующем порядке: Повтор всего – Повтор одного –Повтор отключен.

Music – Начало воспроизведения музыки/пауза.

☑ Playlist — Список воспроизведения. Выберите этот значок и нажмите кнопку OK, чтобы на экране отобразился список воспроизведения, где кнопками ▲ ▼ выберите нужный файл и нажмите кнопку OK, чтобы его открыть, либо кнопками навигации выберите строку «CANCEL» (Отмена) и нажмите кнопку OK, чтобы закрыть список.

① Info – Информация о файле.

Rotate – Поворот изображения.

Zoom Out/In – Изменение масштаба изображения.

Move View – Перемещение изображения по экрану (когда оно увеличено с помощью функции Zoom).

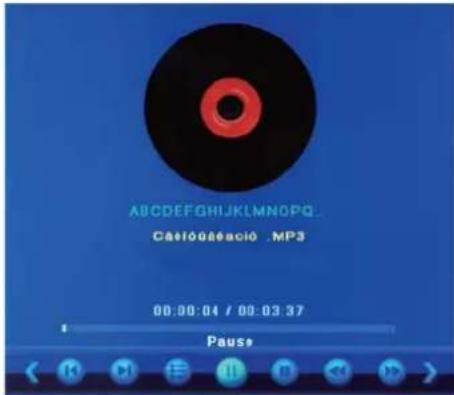

Прослушивание музыки

В режиме прослушивания музыки в нижней части экрана отображаются иконки функций.

Кнопками ▶◀ выберите нужную функцию, а затем нажмите кнопку OK, чтобы ее активировать.

II Pause – Пауза/начало воспроизведения.

FB/FF – Быстрая перемотка назад/вперед

|◄►| Prev./Next – Переход к предыдущему/следующему файлу.

■ Stop – Остановка прослушивания.

○ Repeat – Повтор. Функция устанавливается в следующем порядке: Повтор всего – Повтор одного – Повтор отключен.

Mute – Блокировка звука.

☑ Playlist — Список воспроизведения. Выберите этот значок и нажмите кнопку OK, чтобы на экране отобразился список воспроизведения, где кнопками ▲ ▼ выберите нужный файл и нажмите кнопку OK, чтобы его воспроизвести, либо кнопками навигации выберите строку «CANCEL» (Отмена) и нажмите кнопку OK, чтобы закрыть список.

①Info – Информация о файле.

Goto Time – Установка времени, с которого начать воспроизведение.

Просмотр фильмов

В режиме просмотра фильма в нижней части экрана отображаются иконки функций.

Кнопками ▶◀ выберите нужную функцию, а затем нажмите кнопку ОК, чтобы ее активировать.

II Pause – Пауза/начало воспроизведения. «» Быстрая перемотка назад/вперед

|◄►|Prev./Next – Переход к предыдущему/следующему файлу. ■Stop – Остановка воспроизведения.

○ Repeat – Повтор. Функция устанавливается в следующем порядке: Повтор всего – Повтор одного – Повтор отключен.
A B Set A-B – Повтор фрагмента. Установите начало и конец фрагмента, который вы хотите воспроизводить непрерывно.
Чтобы отменить повтор фрагмента, нажмите кнопку ОК,.
☑ Playlist – Список воспроизведения. Выберите этот значок и нажмите кнопку OK, чтобы на экране отобразился список воспроизведения, где кнопками ▲ ▼ выберите нужный файл и нажмите кнопку OK, чтобы его воспроизвести, либо кнопками навигации выберите строку «CANCEL» (Отмена) и нажмите кнопку OK, чтобы закрыть список.
① Info – Информация о фильме.
▶ Slow Forward – Замедленное воспроизведение. Чтобы вернуться к обычному воспроизведению, нажмите кнопку ▶.
Step Forward – Покадровое воспроизведение. Функция позволяет быстро просмотреть содержание фильма.
Goto Time — Установка времени, с которого начать воспроизведение.
Zoom Out/In – Изменение масштаба изображения.
Aspect Ratio – Формат экрана.
Move View – Перемещение изображения по экрану (когда оно увеличено с помощью функции Zoom).

Чтение текстов

В режиме просмотра текста в нижней части экрана отображаются иконки функций.

{1}{75}movie info: XVID 672x352 25.0fps 85.3 MB}/SubEdit b.4043 ( http://subedit.prv.pl/ {813}{717}Пролив Па-Манш [Май 1944 года {864}{924}Кажется, видно берег. {924}{1010}Поднажнем, ребяга [Вы в очти дома. {1018}{1123}Еще несколько эзмахов, и мы/достигнем этой долбанной земл и. {1168}{1209}Ястребі {1245}{1287}Он справа от нас. {1292}{ VALIANT_PART_RU.TXT {1419}[ Stop 1 / 11

Кнопками ▶◀ выберите нужную функцию, а затем нажмите кнопку OK, чтобы ее активировать.

Previous/Next Page – Переход к предыдущей/следующей странице.

I◄►IPrev./Next – Переход к предыдущему/следующему файлу.

■Stop – Остановка автоматической смены страниц.

Music – Начало воспроизведения музыки/пауза.

☑ Playlist — Список воспроизведения. Выберите этот значок и нажмите кнопку OK, чтобы на экране отобразился список воспроизведения, где кнопками ▲ ▼ выберите нужный файл и нажмите кнопку OK, чтобы его открыть, либо кнопками навигации выберите строку «CANCEL» (Отмена) и нажмите кнопку OK, чтобы закрыть список.
①Info – Информация о файле.
