Тип устройства	Автомобильное радио/медиацентр
Модель	MDD-722T
Бренд	Prology
Размер (Ш×В×Г)	178×100×145 мм (1 DIN)
Вес	0.65 кг
Питание	12 В постоянного тока (автомобильная сеть)
Потребляемый ток	≤10 А
Максимальная выходная мощность	4×50 Вт
Номинальная выходная мощность	4×20 Вт
Поддерживаемые носители	USB, SD/MMC, CD (опционально)
Радиоприёмник	FM/AM, RDS, 18 предустановок
Воспроизведение аудио	MP3, WMA, WAV, FLAC
Bluetooth	Версия 4.0, поддержка A2DP, HFP, hands-free
Дисплей	7-дюймовый TFT сенсорный, 800×480
Входы	AUX 3.5 мм, USB, SD-карта, камера заднего вида (RCA)
Выходы	2×RCA (фронт/тыл), 1×RCA (сабвуфер)
Функции	Эквалайзер, регулировка тембра, часы, смена подсветки
Дополнительно	Пульт ДУ, съёмная панель (антикража)
Ремонтопригодность	Замена предохранителя (5A), доступ к плате через съёмную крышку
Уход и очистка	Протирать мягкой сухой тканью, избегать жидкостей
Условия эксплуатации	Температура от -10°C до +60°C

Часто задаваемые вопросы - MDD-722T Prology

Как снять переднюю панель для защиты от кражи?

Нажмите кнопку REL (или аналогичную), затем потяните панель на себя. Храните в защитном чехле.

Как подключить камеру заднего вида?

Подсоедините RCA-разъём к входу CAM IN на задней панели. Питание камеры — от лампы заднего хода (12 В).

Почему устройство не включается?

Проверьте предохранитель на проводе питания (обычно 5A). Убедитесь, что ключ зажигания в положении ACC.

Как выполнить сброс до заводских настроек?

Нажмите кнопку RESET (расположена в углублении) острым предметом, например, скрепкой.

Поддерживает ли радиостанции RDS?

Да, приёмник поддерживает RDS, отображается название станции и текст радиотекста.

Как сопрячь телефон по Bluetooth?

Включите Bluetooth на телефоне, на радио войдите в меню Bluetooth и выберите Поиск; затем выберите MDD-722T в списке.

Как настроить эквалайзер?

В главном меню выберите Звук (Sound), затем Эквалайзер (EQ). Можно выбрать пресет или настроить полосы вручную.

Можно ли воспроизводить видео с USB?

Устройство поддерживает воспроизведение видеоформатов AVI, MPEG4 через USB/SD только при включённом паркинге (стояночный тормоз).

Как обновить прошивку?

Загрузите файл прошивки с официального сайта на флешку FAT32, вставьте её и в меню о устройстве выберите Обновление ПО.

Почему нет звука?

Проверьте баланс/фейдер (Fade/Balance). Убедитесь, что выбран правильный источник (Radio/USB/Bluetooth). Проверьте подключение динамиков.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MDD-722T Prology

Автомобильный мультимедийный центр

Назначение устройства....2

Функции проигрывателя .... 3

Комплект поставки .... 3

Основные технические характеристики ....4

Воспроизводимые типы и форматы дисков....9

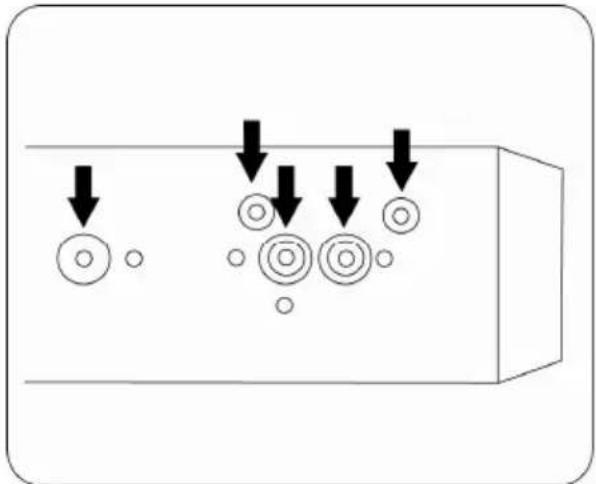

Установка устройства....12

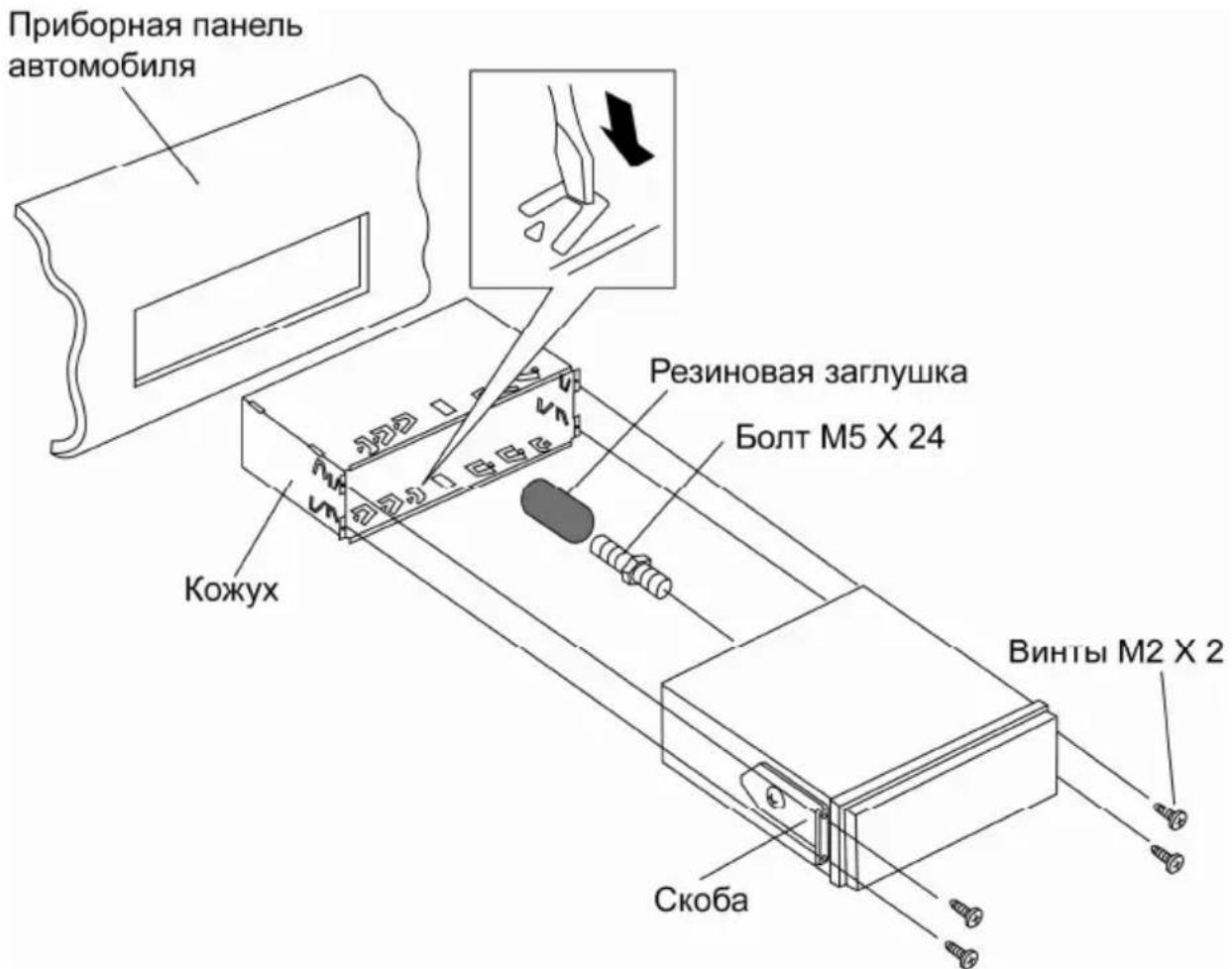

Процедура установки....13

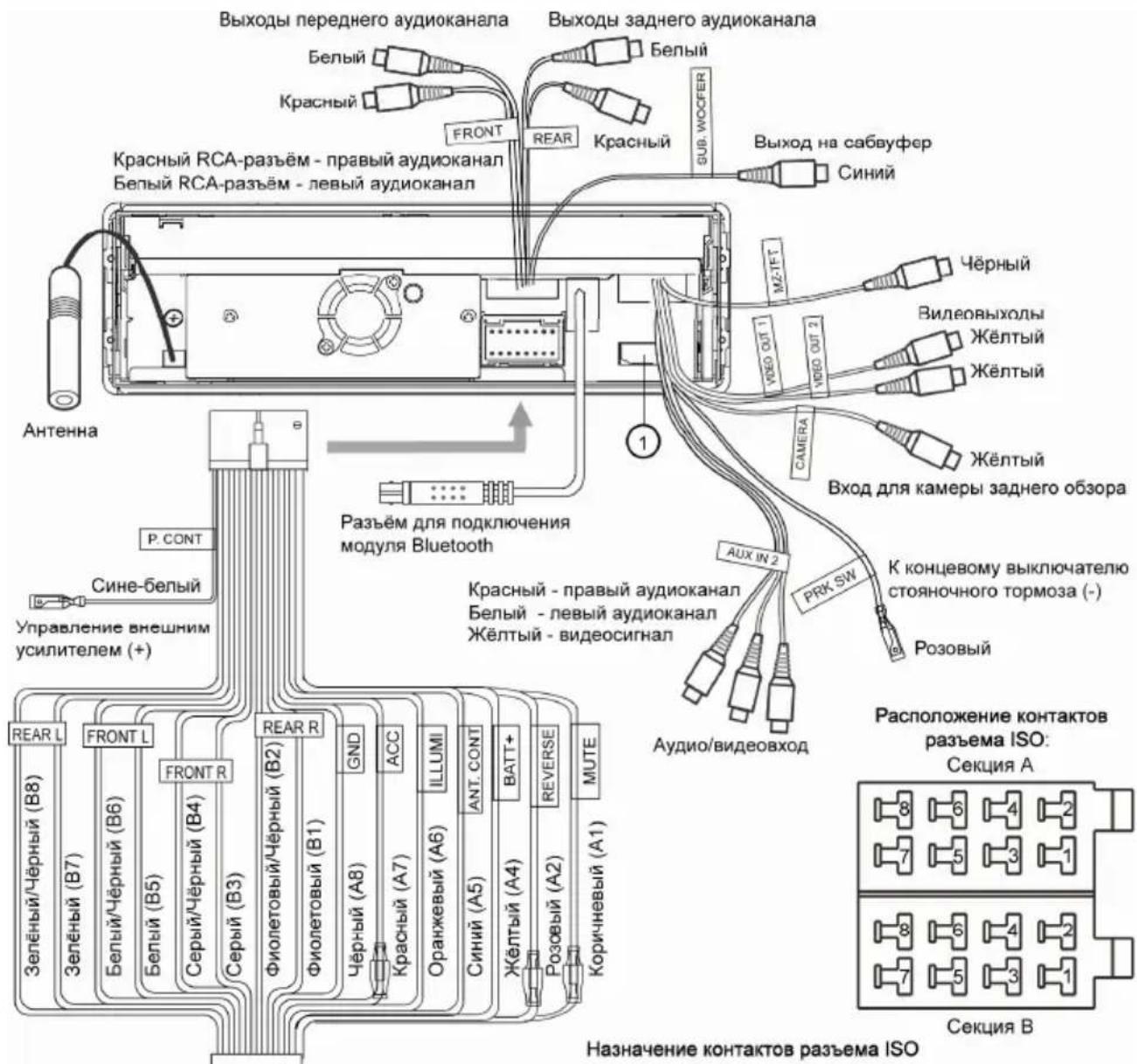

Схема подключения проводов устройства....15

Назначение проводов 16

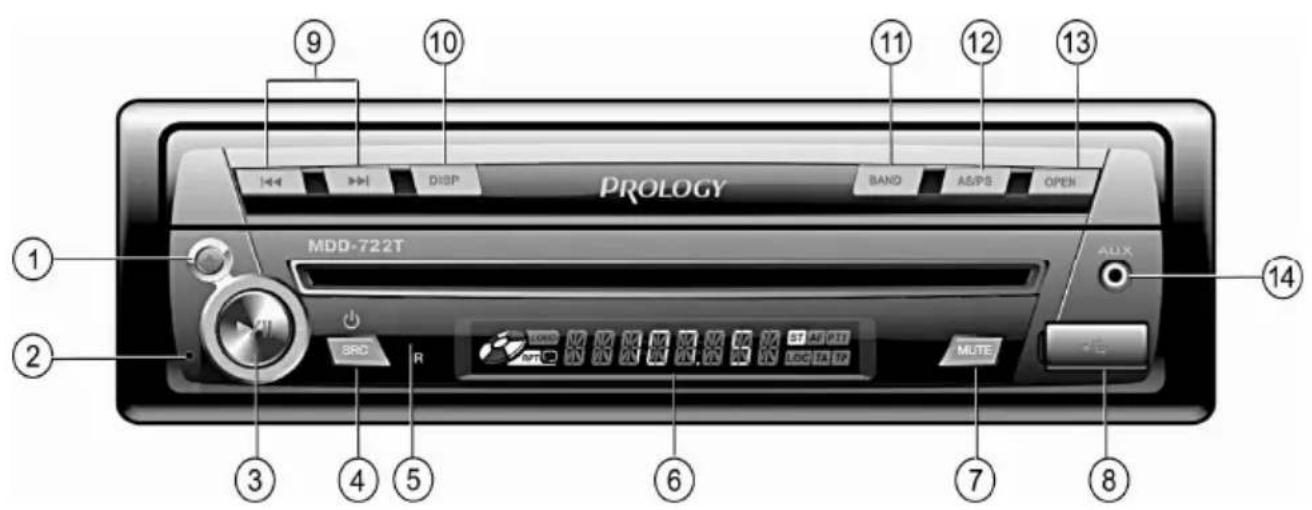

Элементы управления на передней панели....17

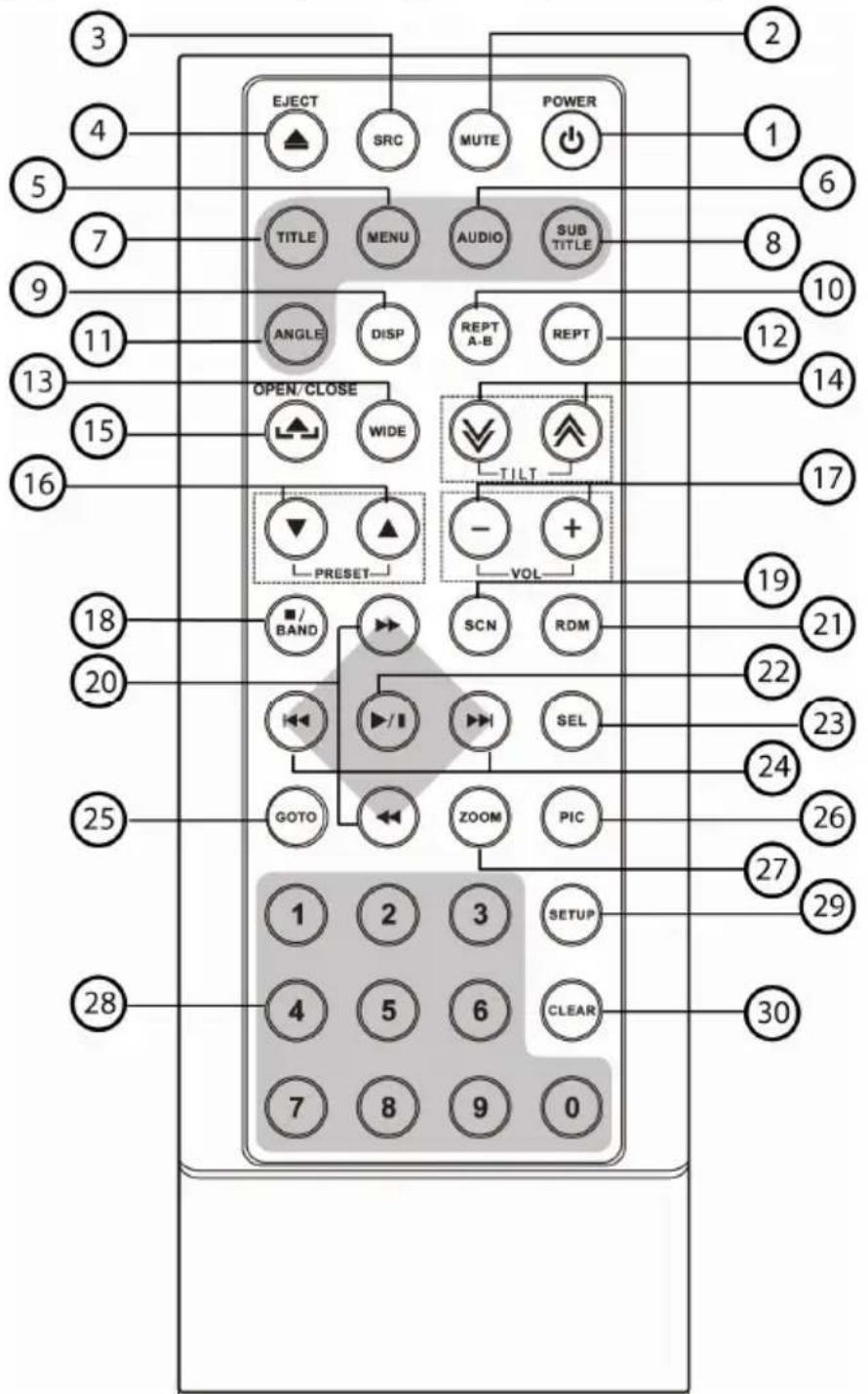

Элементы управления на пульте ДУ....18

Графические обозначения выполняемых операций....20

Общие операции....22

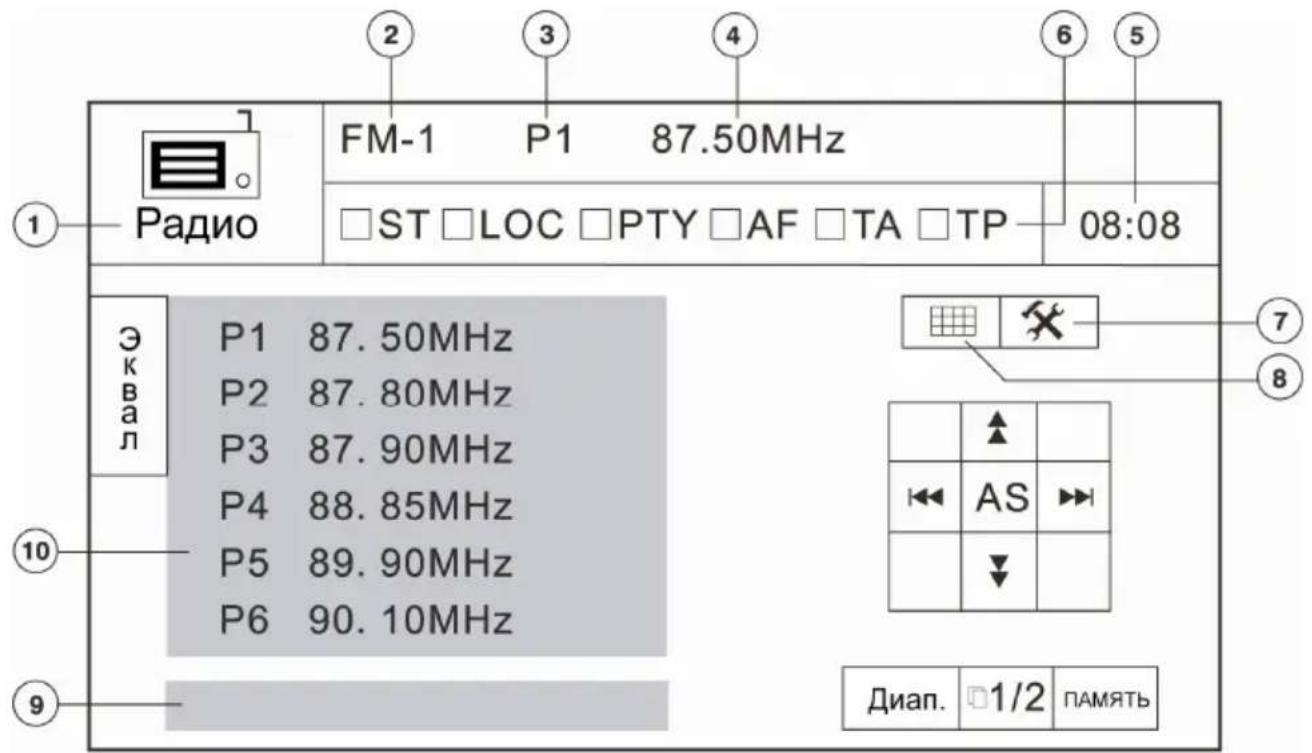

Управление радиоприемником 26

Использование системы RDS 31

Операции управления воспроизведением дисков ....33

Экранные кнопки управления....34

Режим ТВ-тюнера....41

Меню настроек проигрывателя 43

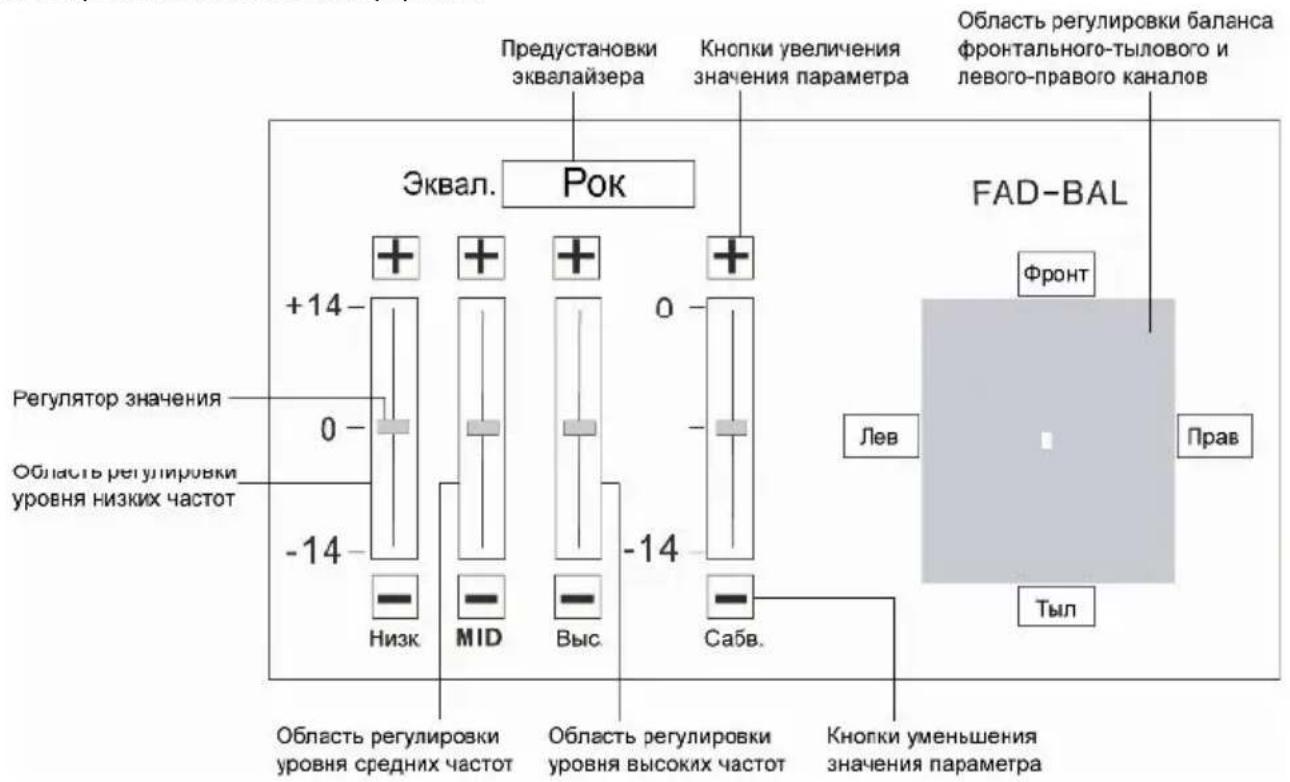

Режим настроек звучания - эквалайзер 48

Использование карт памяти USB 49

Операции управления телефоном с помощью выносного модуля Bluetooth® ...50

Эксплуатационные ограничения и текущий ремонт....55

Хранение, транспортирование, ресурс, утилизация 59

Гарантии поставщика....59

Руководство пользователя определяет порядок установки и эксплуатации моторизованного монитора, FM/УКВ/CB - приёмника и проигрывателя DVD/MPEG4/VCD/CD/MP3/WMA/JPEG форматов в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности путем демонстрации качества изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.

Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством по эксплуатации.

Назначение

Автомобильный мультимедийный центр PROLOGY MDD-722T оснащен жидкокристаллическим дисплеем с размером экрана по диагонали 177 мм. Такой дисплей обеспечивает минимальное потребление энергии и полное отсутствие вредного для здоровья гамма-излучения.

Устройство обеспечивает:

• Совместимость с форматами DVD/MPEG4/VCD/CD/MP3/WMA/JPEG
• Отображение цветных видеопрограмм в системах цветности PAL/SECAM/NTSC со встроенного проигрывателя
• Прием радиостанций в диапазонах FM/УКВ/СВ
• Воспроизведение звукового сопровождения через внешние дополнительные динамики или через линейный 4.1-канальный аудиовыход

Функции центра

• Моторизованный широкоформатный ЖК-монитор размером 7" (177 мм)
  • Системы цветности PAL/SECAM/NTSC
• Интерактивная сенсорная панель управления с графическим интерфейсом
  • Максимальная выходная мощность 4 x 50 Вт
  • Встроенный DVD/VCD/MPEG/JPEG/CD/MP3/WMA-проигрыватель
  • Выносной ТВ-тюнер
• Возможность подключения внешнего блока навигации (Prology MDB-20)
  • Высокоскоростной цифровой PLL тюнер
  • Система RDS-EON
  • Выносной модуль Bluetooth
  • Дистанционное управление
  • Поддержка карт памяти с интерфейсом USB
• Отдельный ЖК-дисплей для индикации режимов работы
  • Аудио/видеовход RCA
  • Аудио/видеовход mini-Jack на передней панели
  • 2 Видеовыхода RCA
  • Видеовход RCA для камеры заднего обзора
  • 4.1-канальный аудиовыход RCA
  • Электронная регулировка параметров звука и изображения
  • Стандартный монтажный размер DIN

Комплект поставки

Автомобильный мультимедийный центр PROLOGY MDD-722T	1 шт.
Пульт дистанционного управления	1 шт.
Соединительные кабели	1 комплект
Кабель 3.5 мм Mini-Jack	1 шт.
Выносной ТВ-тюнер	1 шт.
Выносной модуль Bluetooth	1 шт.
ТВ антенна	1 шт.
Рамка передней панели	1 шт.
Монтажный комплект	1 шт.
Кожух	1 шт.
Настоящее Руководство пользователя	1 шт.
Гарантийный талон	1 шт.
Индивидуальная потребительская тара	1 комплект

Основные технические характеристики

Общие

Напряжение питания 12 В постоянного тока

Предельные значения напряжения питания 10.8 - 16 В

Номинал встроенного предохранителя 10 А

Полярность источника питания Только системы с заземлени-

ем отрицательного полюса батареи

Установочные размеры устройства (ШхВхГ)

178 x 50 x 190 mm

Bec 2.3 кг

Диапазон рабочих температур -10^ +60^

Температура хранения -30°C \~ +80°C

Допустимая влажность при работе 45% \~ 80%

Допустимая влажность при хранении 30% \~ 90%

Монитор

Тип дисплея жидкокристаллический

Способ управления

активная матрица TFT

Диагональ экрана

7" (177 MM.)

Яркость

350 кд/м²

Размер экрана (ШхВ)

154 x 87 mm

Разрешение дисплея

1440 × 234

Время отклика

при включении

11 MC

при выключении

22 MC

Углы обзора

влево/вправо

60°/60°

вверх/вниз

30^ / 60^

DVD/CD проигрыватель

Размер дисков

12 cm (5")

Системы цветности

PAL/NTSC

Система цветности телевизионного сигнала

SECAM

Искажения на линейном выходе

0.1%

Максимальная выходная мощность

4 x 50 Bτ

Отношение сигнал-шум, не менее

90 дБ

Динамический диапазон, не менее

90 дБ

Диапазон воспроизводимых частот

20 Гц - 20 кГц (±3 дБ)

FM приемник

Полезная чувствительность

20 дБ

(при отношении С/Ш 30 дБ)

55 дБ (1 кГц)

Отношение сигнал-шум

Глубина разделения стереоканалов, не менее 20 дБ (1 кГц)

Искажения 1.5%

Диапазон воспроизводимых частот 40 Гц – 12.5 кГц (±3 дБ)

Сопротивление антенны 75 Ом

СВ приемник

Чувствительность (при отношении С/Ш 20 дБ) 40 дБ

Аудиосекция

Уровень выходного аудиосигнала, не менее 2.5 В (RMS)

Сопротивление аудиовыхода 100 Ом

Видеосекция

Нормальный уровень видеовхода и видеовыхода 1 ± 0.2 В

Сопротивление видеовхода и видеовыхода 75 Ом

Для безопасного и эффективного использования устройства

• Данное изделие является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устройство относится к группировке 3230115 "Устройства радиоприемные комбинированные прочие" (часть IV ОКДП).
• Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).
• Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".
• Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.
• Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.
• При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.
• После использования автомобиля на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

• Никогда не засовывайте какие-либо предметы внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

• Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека проигрывателя. Храните диски подальше от прямых солнечных лучей.

• Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.
• Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).
• "Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.
• Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.
• Для того чтобы избежать повреждения жидкокристаллического монитора следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь с устройством в сервисный центр.
• Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легко воспламеняющиеся предметы.
• Никогда не прикасайтесь к монитору во время автоматических перемещений. Не пытайтесь изменить положение монитора вручную.

Для безопасного управления автомобилем:

• Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требование Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.
• Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.
• Если водитель автомобиля хочет просматривать видеоматериалы на экране устройстве, необходимо перед просмотром припарковать автомобиль в безопасном месте.
• Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.
• Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.
• Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Воспроизводимые диски и форматы

Тип диска и логотип	Размер диска Максимальное время воспроизведения
DVD Videoи	5 дюймов (12 см)	Приблизительно 133 минуты (SS/SL)Приблизительно 242 минуты (SS/DL)Приблизительно 266 минут (DS/SL)Приблизительно 484 минуты (DS/DL)SS = односторонний, DS = двухсторонний,SL = однослойный, DL = двухслойный
Video CD	5 дюймов (12 см)	Приблизительно 74 минуты.
Audio CD	5 дюймов (12 см)	Приблизительно 74 минуты.

Также воспроизводятся форматы:
JPEG, MPEG4, WMA, DVD-R, DVD-RW, DVD+R, DVD+RW, CD-R, CD-RW, CD-DA.
Примечание: чтение дисков зависит от параметров сделанной на них записи.

Значения символов, указываемых на дисках

Символ Значение
	Количество языков звукового сопровождения, записанных на диске.Данный диск имеет 8 языков звукового сопровождения.
	Количество языков субтитров, записанных на диске.Субтитры данного диска записаны на 32 языках.
	Количество ракурсов (камер), записанных на диске.Видеозапись данного диска имеет 9 ракурсов.
	Поддерживаемые форматы экрана.LB – Letter Box, PS - Pan / Scan
	Региональный код DVD-диска.

Региональные коды

Для DVD-дисков весь мир делится на 6 регионов. DVD может воспроизводиться только, если номер регионального ограничения диска совпадает с номером региона.

Код Регионы
1	США, Канада, Восточные острова Тихого океана.
2	Япония, Западная Европа, Северная Европа, Египет, Южная Африка, Центральный Восток.
3	Тайвань - Китай, Гонконг – Китай, Южная Корея, Тайланд, Индонезия, Юго-восточная Азия.
4	Австралия, Новая Зеландия, Центральная и Южная Америка, Южные острова Тихого океана/Океания.
5	Россия, Монголия, Индия, Центральная Азия, Восточная Европа, Северная Корея, Северная Африка, Северо-Западная Азия.
6	Китай.

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Ограничения для файлов MP3/WMA

• Формат записи: ISO 9660 (Level 1 или Level 2), ISO 9660 + Joliet или ISO 9660 + Romeo.
• Файлы должны иметь расширение MP3.
• Должна быть произведена "финализация" диска.
• Проигрыватель не поддерживает форматы файлов MP3 PRO и M3U.
• Битрейт: 32 кбит/с\~320 кбит/с
  • Частота дискретизации: 32 кГц, 44 кГц, 48 кГц
  • ID3 версия: V1

Ограничения для дисков CD-R/RW, DVD-R, DVD+R, DVD-RW

• Максимальное число файлов: 1500
- Максимальное число папок и директорий: не ограничено, но суммарное количество символов в имени файла, включая путь, не должно превышать 256.

Примечание: Воспроизведение дисков CD-R/RW, DVD-R/RW и DVD+R/RW зависит от параметров сделанной на них записи. Некоторые диски могут не читаться.

Диски Video CD, совместимые с PBC (управление воспроизведением)

Данный проигрыватель обладает возможностью воспроизведения дисков Video CD, совместимых с функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и видеосигналов, совместимые с функцией PBC диски Video CD имеют записанное на диске меню PBC, позволяющее осуществлять воспроизведение в диалоговом режиме.

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.
• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.
• Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Установка устройства

• Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.
• Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.
• Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение проигрывателя от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики проигрывателя могут отличаться от оптимальных.
• Никогда не устанавливайте устройство там, где оно будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
• Сначала подсоединяйте положительную клемму аккумулятора, затем отрицательную.
• При установке не допускайте вентиляционного отверстия, во избежание перегрева устройства.

блокировки

Процедура установки

Существует два варианта установки проигрывателя. При использовании первого варианта проигрыватель устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта - сзади передней панели. Более подробно оба варианта установки описываются в данном руководстве ниже.

Первый вариант установки проигрывателя

Приборная панель автомобиля Кожух Резиновая заглушка Болт M5 X 24 Винты M2 X 2 Скоба

1. После установки кожуха в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.
2. Закрепите скобы с обеих сторон проигрывателя. Для этого используйте крепежные винты (5 x 5 мм). Вставьте устройство в металлический кожух и закрутите винты в специальных отверстиях по бокам.
3. Закрепите монтажный болт (5 x 24 мм) в отверстии на задней стенке проигрывателя, наденьте сверху резиновую заглушку.
4. Вставьте проигрыватель в кожух, закрепите его с помощью винта M4 x 6 на кузове автомобиля. Затем закрепите скобы с помощью четырёх винтов M2 x 2.
5. Закрепите на панели декоративную внешнюю рамку.

Примечание: В зависимости от бины ниши в приборной панели, под-бирайте крепёжные скобы соответствующей длины. Если глубина ниши слишком маленькая, монитор может выходить за пределы приборной панели примерно на 10 мм.

глу Винты M5 X 5

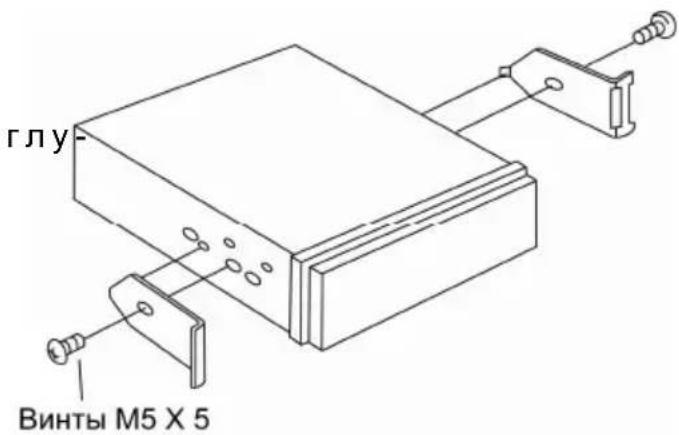

Второй вариант установки

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях проигрывателя. Закрепите устройство на крепежных кронштейнах штатного радиоприемника.

Примечание: При установке по второму методу кожух и декоративная внешняя рамка не используются, крепёжные скобы необходимо удалить.

Винты M5 X 5 Крепёжные кронштейны Приборная панель

Выберите положение кронштейнов, при котором резьбовые отверстия кронштейнов будут совмещены с резьбовыми соединениями на корпусе проигрывателя. Закрепите кронштейны с обеих сторон проигрывателя не менее чем в двух местах. Для этого используйте винты необходимого типа и размера в зависимости от типа резьбовых отверстий на кронштейне.

Схема подключения проводов устройства

Выходы переднего аудиоканала Белый Красный FRONT Выходы заднего аудиоканала Белый Красный REAR Красный GUB. WOCFER Выход на сабвуфер Синий Красный RCA-разъём - правый аудиоканал Белый RCA-разъём - левый аудиоканал Разъём для подключения модуля Bluetooth Антенна P. CONT Сине-белый Управление внешним усилителем (+) Зелёный/Чёрный (B8) Зелёный (B7) Белый/Чёрный (B6) Белый (B5) Серый/Чёрный (B4) Серый (B3) Фиолетовый/Чёрный (B2) Фиолетовый (B1) GND ACC ILLUMI ANT. CONT BATT+ REVERSE Синий (A5) Жёлтый (A4) Розовый (A2) Коричневый (A1) Красный - правый аудиоканал Белый - левый аудиоканал Жёлтый - видеосигнал Красный RCA-разъём - правый аудиоканал Белый RCA-разъём - левый аудиоканал Разъём для подключения модуля Bluetooth Аудио/видеовход Концевому выключателю стояночного тормоза (-) Розовый Вход для камеры заднего обзора Чёрный Видео 01 1 VIDEO 01 2 VIDEO 01 3 CAMERA Концевому выключателю стояночного тормоза (-) Розовый РРХ SW АUX IN 2 Розовый Расположение контактов разъема ISO: Секция A Назначение контактов разъема ISO

Разъём для подключения выносного блокаТВ-тюнера

Конт.	Цвет провода	Назначение
A1	Коричневый	Вход отключения звука (-)
A2	Розовый	Включение камеры заднего обзора (+)
A4	Жёлтый	+12 В постоянно
A5	Синий	Выход +12 В на авт. антенну
A6	Орацяжсвый	К выключателю габаритных огней (+)
A7	Красный	+12 В при включенном АСС
A8	Чёрный	"Масса"
B1	Фиолетовый	Правый задний динамик (+)
B2	Фиолетовый/Чёрный	Правый задний динамик (-)
B3	Серый	Правый передний динамик (+)
B4	Серый/Чёрный	Правый передний динамик (-)
B5	Белый	Левый передний динамик (+)
B6	Белый/Чёрный	Левый передний динамик (-)
B7	Зелёный	Левый задний динамик (+)
B8	Зелёный/Чёрный	Левый задний динамик (-)

Внимание!

• Неверное подключение проигрывателя может привести к его поломке и лишению права на гарантийное обслуживание.
• В данном проигрывателе используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.
• Красный провод проигрывателя должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Назначение проводов

Оранжевый (ILLUMI)

Подключите данный провод к лампочке габаритных огней. При включении габаритных огней в тёмное время суток яркость подсветки TFT-экрана и LCD-дисплея будет снижена, чтобы не слепить глаза (в дневное время яркость дисплея повышена для более чёткой видимости изображения).

Коричневый (MUTE)

При подключении данного провода к отрицательной клемме аккумулятора, происходит автоматическое отключение звука. (Например, во время телефонного звонка при использовании системы "хэндс-фри").

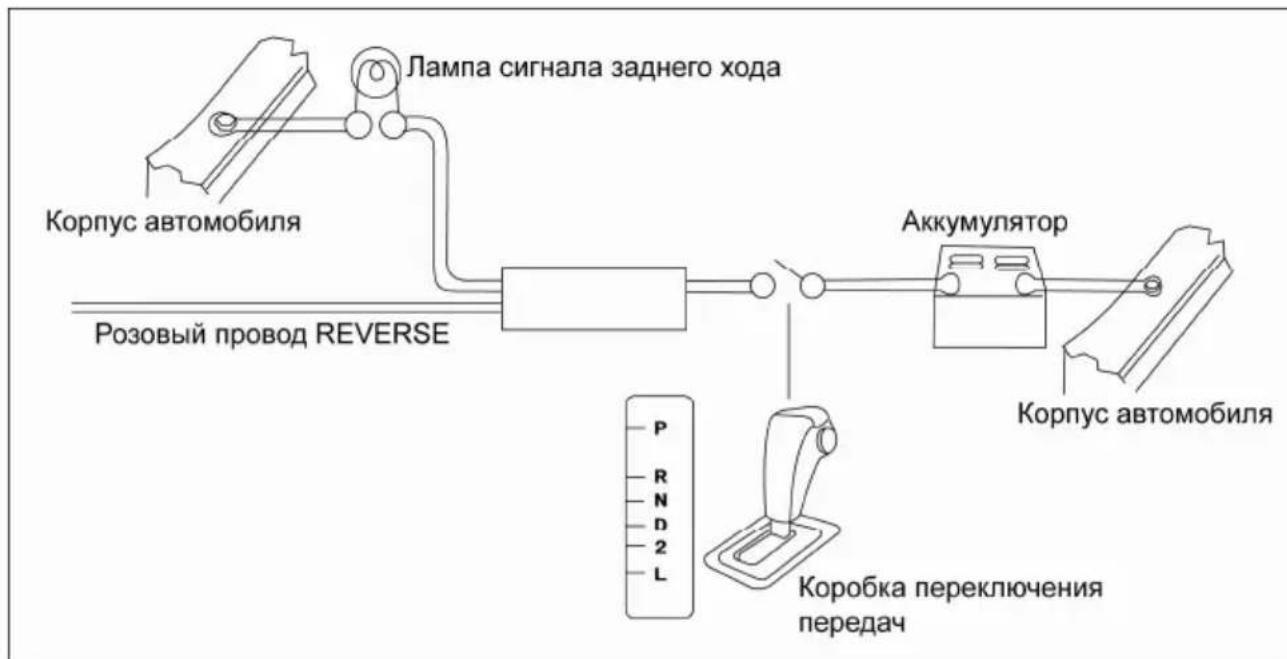

Розовый (REVERSE)

Если к проигрывателю подключена камера заднего вида, то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры. После выключения передачи заднего хода режим работы проигрывателя автоматически вернётся к предыдущему режиму.

Розовый (PRK SW)

Подключите данный провод к концевому выключателю стояночного тормоза. Чтобы предотвратить просмотр видео и изображений во время движения, на синем фоне экрана будет выводиться предупреждающее сообщение до тех пор, пока не будет включен стояночный тормоз. Пассажиры на заднем сидении могут

просматривать изображение на дополнительном мониторе (в комплект не входит).

Чёрный провод с RCA-разъёмом (MZ-TFT)

Функция MZ-TFT позволяет управлять прогрывателем с помощью монитора с сенсорным управлением (при наличии данной функции в мониторе).

Данный провод предназначён для подключения дополнительного монитора для пассажиров на задних сидениях.

Элементы управления на передней панели

PROLOGY MDD-722T BAND AS/PS OPEN 1 2 3 4 5 6 7 8 9 10 11 12 13 SRC R MUTE

1. Кнопка извлечения диска
2. Кнопка сброса всех настроек Reset.
3. Вращающийся регулятор громкости, кнопка паузы / возобновления воспроизведения, "Ввод".
4. Кнопка включения / выключения проигрывателя и выбора источника сигнала ⏻/SRC.
5. ИК–приёмник сигналов пульта ДУ.
6. Вспомогательный ЖК-дисплей.
7. Кнопка отключения / включения звука MUTE.
8. USB-разъём.
9. Переход к предыдущей/следующей части (треку), автоматический поиск радиостанций, передвижение курсора влево/вправо ◀◀/▶▶.
10. Кнопка переключения режима отображения на вспомогательном ЖК-дисплее DISP (работает только при закрытом мониторе). При открытом мониторе: кнопка изменения формата экрана WIDE.
11. При закрытом мониторе: кнопка выбора диапазона радиоприёмника BAND. При открытом мониторе: кнопка уменьшения угла наклона экрана TILT-.
12. При закрытом мониторе: кнопка автоматического занесения радиостанций в память, сканирования записанных радиостанций AS/PS. При открытом мониторе: кнопка увеличения угла наклона экрана TILT+.
13. Кнопка открывания и закрывания монитора OPEN.
14. Аудио/видеовход mini-Jack

Элементы управления на пульте дистанционного управления

EJECT SRC MUTE POWER TITLE MENU AUDIO SUB TITLE ANGLE DISP REPT A-B REPT OPEN/CLOSE WIDE TILT PRESET -VOL BAND SCN RDM /1 SEL GOTO ZOOM PIC 1 2 3 SETUP 4 5 6 CLEAR 7 8 9 0 2 1 6 8 10 12 14 17 19 21 22 23 24 26 27 29 30

1. Кнопка включения/выключения питания
2. Кнопка отключения/включения звука MUTE
3. Кнопка выбора источника сигнала SRC
4. Кнопка извлечения компакт-диска ▲
5. Кнопка вызова основного меню DVD-диска, меню PBC VCD-диска MENU
6. Кнопка AUDIO выбора аудиоканала (MP3/VCD) и выбора языка звукового сопровождения DVD
7. Кнопка перехода к меню названий DVD-диска TITLE
8. Кнопка выбора языка субтитров SUB TITLE
9. Кнопка вывода информации о воспроизведении DISP

1. Кнопка повторного воспроизведения произвольного фрагмента записи REPT A-B
2. Кнопка выбора угла воспроизведения DVD-диска ANGLE
   12.Кнопка включения режима повторного воспроизведения REPT
   13.Кнопка выбора формата экрана WIDE
   14.Кнопки управления углом наклона экрана /TILT
   15.Кнопка открытия и закрытия монитора
   16.Кнопки выбора сохранённых радиостанций и телеканалов
3. Кнопки регулировки уровня громкости VOL - / +
4. Кнопка выбора FM/AM диапазонов в режиме радиоприёмника. Остановка воспроизведения - в других режимах ■ / BAND
5. Кнопка управления режимом сканирующего воспроизведения треков на диске SCN
6. Кнопки управления режимом ускоренного воспроизведения в прямом/обратном направлении, перемещение курсора вверх/вниз /▶▶ ▶◀◀
   21.Кнопка управления режимом воспроизведения в случайном порядке RDM
7. Кнопка паузы/возобновления воспроизведения, "Ввод" ▶/II
   23.Кнопка входа в режим аудионастроек SEL
8. Кнопки перехода к следующей/предыдущей части (треку), автоматический поиск радиостанций, перемещение курсора вправо/влево ▶▶/◀◀
   25.Кнопка перехода к произвольному месту записи на диске GOTO
9. Кнопка настройки яркости и контрастности изображения PIC
   27.Кнопка включения режима увеличения изображения ZOOM
10. Кнопки цифрового ввода 0..9
    29.Кнопка вызова меню настроек проигрывателя SETUP
    30.Кнопка очистки поля вводимой информации CLEAR

Использование пульта дистанционного управления

• При использовании пульта дистанционного управления направляйте его на встроенный ИК-приёмник сигналов ДУ.
• Отклонение по горизонтали от прямого направления на ИК-приёмник не должно превышать 25°.

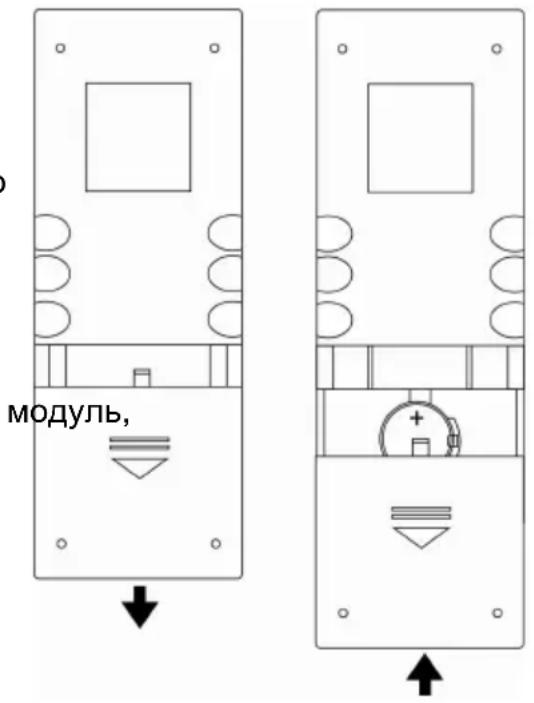

Установка батареек в пульт дистанционного управления

1. Извлеките батарейный расположенный в нижнем торце пульта дистанционного управления, нажав на выступающую стрелку и потянув, как пока- зано на рисунке.
2. Установите новую батарейку, правильно расположив контакты "+" и "−". Затем вставьте батарейный модуль в пульт до щелчка. Подходящий тип литиевых батареек - CR2025 (3B).

МОДУЛЬ,

Осторожно:

• Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.
• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.
• Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

Графические обозначения выполняемых операций

Для управления работой проигрывателя Вам понадобится выполнять следующие операции с кнопками:

быстрое нажатие, нажатие с удерживанием кнопки, повторные нажатия, вращение регулятора (3) и тому подобное. Для наиболее наглядных объяснений введём следующие графические обозначения:

Обозначение Операция
	Быстрое однократное нажатие на кнопку
удерживать	Нажатие и удержание кнопки
повторно	Повторные нажатия
быстро повторно	Быстрые повторные нажатия
	Вращение регулятора (3).

Для управления воспроизведением и регулировки настроек равно могут использоваться как кнопки пульта ДУ, так и кнопки передней панели. Функции всех кнопок описаны далее отдельно.

Иллюстрация для операции с кнопками передней панели будет расположена слева, а для операции с кнопками пульта ДУ – справа.

Например:

На передней панели ЕJECT

На пульте EJECT

Если какие-либо операции управления или изменения настроек могут быть выполнены только с помощью кнопок передней панели или только пульта ДУ, данный момент будет отмечен отдельно.

Интерактивная сенсорная панель управления с графическим интерфейсом

Данное устройство оборудовано сенсорным интерактивным дисплеем. Вы можете выбирать функции или регулировать отдельные параметры, просто прикасаясь к экрану пальцем или пластиковой палочкой.

Внимание! Не используйте металлические или острые предметы для управления сенсорным интерактивным дисплеем. Также не прилагайте чрезмерных усилий при касаниях экрана.

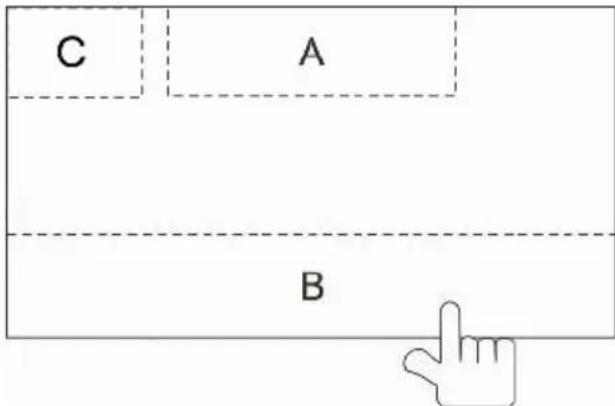

Сенсорные области управления на мониторе

Сенсорные области доступны в режимах DVD/VCD/DivX.

A - Отображение информации о воспроизведении.

В - Отображение экранного меню управления.

С - Вход в основное меню (стр. 24).

C A B

Общие операции

Включение/выключение устройства

Включение

Выключение

SRC удерживать

Открытие/закрытие монитора

Внимание!

• Не дотрагивайтесь до монитора во время его открытия или закрытия. Это может привести к поломке механизма и лишению права на бесплатное гарантийное обслуживание.
• Если движение монитора было заблокировано каким-либо внешним воздействием или преградой, то защитный механизм автоматически заблокирует монитор в текущем положении, во избежание поломок выдвижного механизма и возможных проблем с автомобилем.

Настройка угла наклона монитора

Меняя угол наклона монитора, Вы можете добиться наилучшей видимости изображения.

1. На пульте

Регулировка уровня громкости

Любые операции по изменению уровня громкости автоматически отменяют режим отключения звука.

Некоторые часто применяемые операции

Перемещение курсора

повторно

повторно

Подтверждение ввода ("Ввод")

Вызов Основного меню. Выбор режима работы

1. Вход в меню режимов

1. Выбор режима (элемента меню)

1. Подтверждение выбора (переключение на выбранный режим)

Войти в Меню режимов можно также коснувшись области С монитора (стр. 21) в режиме воспроизведения. Для выбора необходимого режима коснитесь соответствующей иконки на экране.

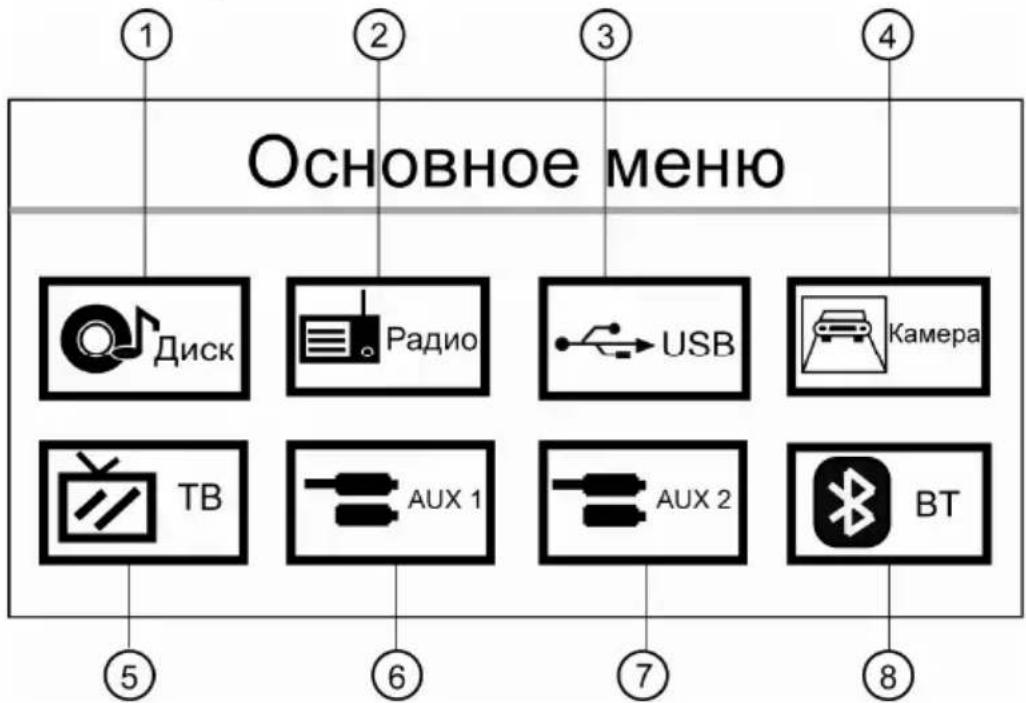

Основное меню ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

1. Режим проигрывателя дисков.
2. Режим радиоприемника.
3. Переключение на видеокамеру заднего обзора.

Примечание: Если камера заднего обзора подключена к проигрывателю, то при включении заднего хода автомобиля режим работы автоматически переключится на обзор с камеры.

1. Режим работы USB-карты.
2. Режим ТВ-тюнера.
3. Переключение на аудио/видеовход 1.
4. Переключение на аудио/видеовход 2.
5. Режим Bluetooth.

Примечание:

При подключении внешнего модуля навигации Prology MDB-20 (продаётся отдельно) в меню появится соответствующая иконка. Нажмите на неё для входа в режим навигатора, затем следуйте указаниям инструкции по эксплуатации модуля навигации (прилагается отдельно).

Модуль навигации подключается к проигрывателю через разъём NAVI выносного блока ТВ-тюнера.

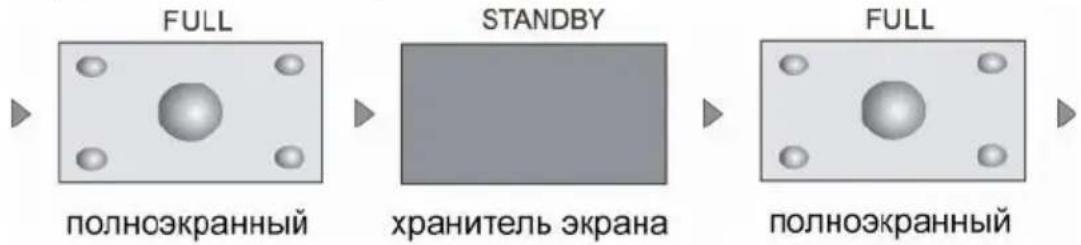

Выбор режима отображения экрана

WIDE повторно

WIDE ПОВТОРНО

Режимы будут меняться в следующем порядке:


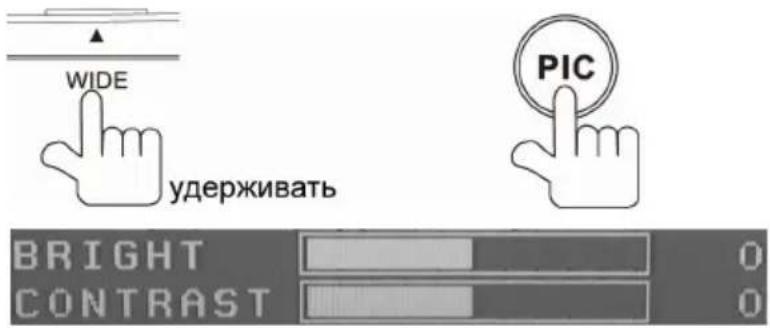

Регулировка параметров изображения

1. Войдите в режим настройки изображения

WIDE yUDEKHIBHATb PIC BRIGHT CONTRAST 0 0

1. Выберите опцию

быстро повторно

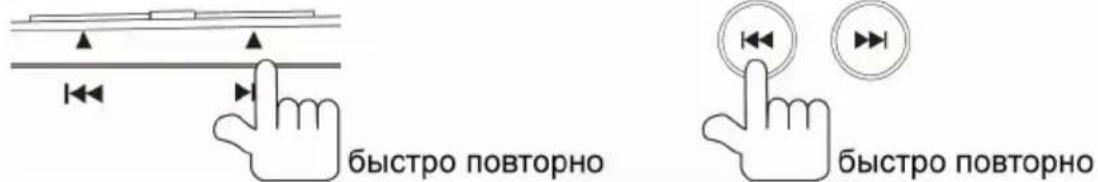

1. Регулируйте величину параметра

быстро повторно быстро повторно

1. Для выхода из режима настройки изображения выполните первый шаг ещё раз, или не выполняйте никаких действий по настройке в течение нескольких секунд.

Перезагрузка системы

Для исправления сбоя или ошибки системы, нажмите острым кончиком ручки на кнопку сброса (2) на передней панели.

Управление радиоприемником

2 3 4 6 5 FM-1 P1 87.50MHz ST LOC PTY AF TA TP 08:08 Радио Эквал P1 87.50MHz P2 87.80MHz P3 87.90MHz P4 88.85MHz P5 89.90MHz P6 90.10MHz 7 8 Diап. 1/2 ПАМЯТЬ

1. Текущий режим работы (радиоприемник). Докоснитесь до иконки для входа в основное меню.
2. Выбранный диапазон.
3. Номер ячейки памяти, в которой хранится настройка на текущую станцию.
4. Текущая частота настройки.
5. Текущее время.
6. Индикаторы включенных функций:

ST: индикатор стереоприёма.

LOC: индикатор приёма сильных радиостанций.

TA, TP, AF, PTY: индикаторы работы функций RDS (стр. 31).

1. Настройки. Докоснитесь до иконки для входа в меню настроек проигрывателя.

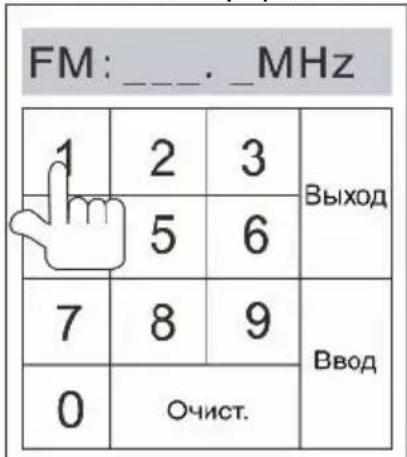

2. Цифровая клавиатура. Докоснитесь до иконки для входа в режим ручного ввода частоты радиостанции.
3. Строка вывода информации.

4. Кнопки предварительных настроек на радиостанции.

5. Кнопка автоматического поиска станций в направлении уменьшения частоты.

6. Кнопка пошаговой настройки на станцию в направлении увеличения частоты.
7. Кнопка автоматического поиска станций в направлении увеличения частоты.
8. Кнопка пошаговой настройки на станцию в направлении уменьшения частоты.
9. Кнопка автоматического сохранения наиболее мощных радиостанций.
10. Кнопка выбора диапазона.
11. 1/2 или 2/2: докоснитесь до иконки для отображения второй страницы сенсорных кнопок.
12. Кнопка входа в режим занесения текущей станции в ячейку памяти.
13. Докоснитесь до иконки для включения/выключения функции DRS AF (стр. 31).
14. Докоснитесь до иконки для включения/выключения функции DRS TA (стр. 31).
15. Индикатор включения режима PTY (кнопка не нажимается).
16. Кнопка сканирования станций в выбранном диапазоне.
17. Кнопка выбора местного/дальнего режимов приёма.

Выбор диапазона

При закрытом мониторе

BAND повторно

BAND повторно

При открытом мониторе:

1.

/BAND ПОВТОРНО

1. Докоснитесь до кнопки выбора диапазона (16) в экранном меню.

Автоматическая настройка на радиостанцию

Автоматический поиск ближайшей радиостанции в направлении увеличения частоты.

Автоматический поиск ближайшей радиостанции в направлении уменьшения частоты.

Для остановки поиска повторите указанные операции или нажмите на любую кнопку, функционально относящуюся к радиоприёмнику.

Ручная настройка на радиостанцию

Во время ручного поиска частота настройки меняется пошагово.

- Пошаговая настройка на радиостанцию в направлении увеличения частоты.

повторно

- Пошаговая настройка на радиостанцию в направлении уменьшения частоты.

повторно

- Докоснитесь до иконки цифровой клавиатуры (8) в экранном меню, затем введите частоту радиостанции в пятизначном формате.

FM: ____. _MHz 1 2 3 Выход 5 6 7 8 9 Ввод 0 Очист.

Автоматическая настройка на радиостанции с сохранением в памяти

Шесть станций текущего диапазона с наиболее мощным сигналом будут автоматически найдены и занесены в память, заменив ранее сохраненные радиостанции.

При закрытом мониторе:

AS/PS удерживать

При открытом мониторе:

Докоснитесь до кнопки AS (15) в экранном меню.

Для остановки автоматического поиска нажмите на кнопку ещё раз.

Ручное сохранение радиостанции в памяти

Во время приёма радиостанции:

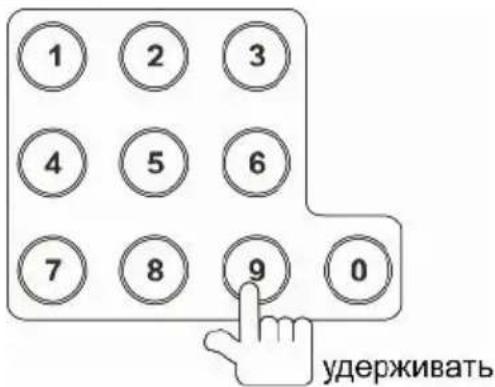

На пульте ДУ:

1 2 3 4 5 6 7 8 9 0 удерживать

При открытом мониторе в экранном меню:

Откройте меню занесения станции в память:

Диап. 1/2 ПАМЯТЬ

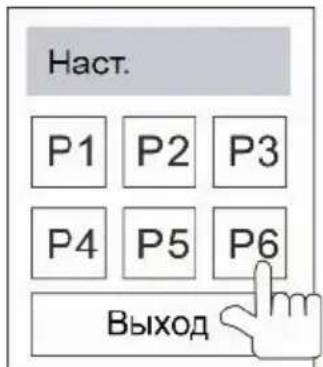

Сохраните станцию под желаемым номером ячейки памяти:

Наст. P1 P2 P3 P4 P5 P6 Выход

Данное меню закроется автоматически после нажатия на одну из кнопок.

Станции записываются вместо ранее сохранённых, удаляя частоту настройки предыдущей станции из памяти.

Вызов сохранённых в памяти радиостанций

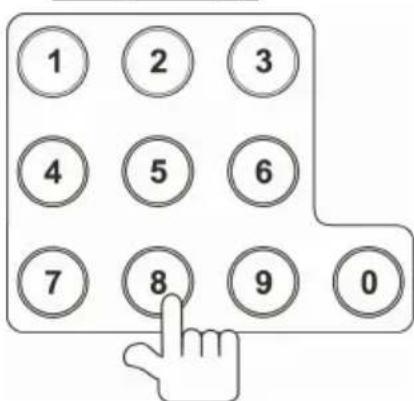

1. На пульте ДУ:

1 2 3 4 5 6 7 8 9 0

1. Докоснитесь до кнопки предварительной настройки на радиостанцию (10) в экранном меню.

Сканирование радиостанций в выбранном диапазоне

Во время сканирования радиоприемник будет последовательно искать и на 10 секунд настраиваться на каждую радиостанцию выбранного диапазона в направлении увеличения частоты.

При закрытом мониторе

При открытом мониторе

Докоснитесь до кнопки PS (22) в экранном меню.

Для остановки сканирования нажмите на одну из указанных кнопок ещё раз.

Выбор местного или дальнего режимов приема

В режиме местного приема чувствительность автопоиска немного снижена для наиболее точной настройки на радиостанции, уровень приема которых чрезмерно высок.

1.

удерживать

2.

PS 2/2 Местн.

Когда режим местного приёма включен, в экранном меню загорается индикатор "LOC".

Для отмены данного режима повторите одну из приведённых выше операций.

Использование системы RDS (Radio Data System)

Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ дополнительной информацией. Декодируя эти данные, ресивер предоставляет пользователю удобные функции по использованию этой информации.

В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY, CT, RT.

PI (Program Identification Code): Код идентификации программы.

PS (Program Service Name): Название радиовещательной станции в виде букв и цифр.

AF (Alternative Frequencies): Альтернативные частоты. Список частот передатчиков, передающих одну и ту же программу, т.е. имеющих один и тот же PI.

TP (Traffic Program Identification): Идентификационные данные радиовещательной станции, передающей информацию о дорожном движении.

TA (Traffic Announcement Identification): Идентификация сообщения о дорожном движении. Идентификационные данные, показывающие, передается или не передается информация о дорожном движении.

EON (Enhanced Other Networks Information): Передача информации по категориям PI, AF, TP, TA и т.д. в сетях, отличных от сети текущего приема.

PTY (Program Type Code): Код типа программы. Отражает содержание программы, например, новости, легкая музыка, спорт и т.д.

CT (Clock Time): Информация о текущем времени, благодаря которой ресивер может автоматически устанавливать и подстраивать собственные часы.

RT (Radio Text): Короткие сообщения о текущей песне или имени исполнителя, передаваемые радиовещательной станцией.

Режим AF

Изменение состояния режима AF:

Когда данный режим включен, и сигнал принимаемой радиостанции слаб, радио-приемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее мощную станцию с тем же кодом PI.

Примечание. При включенном режиме AF автоматический и ручной поиск радиостанций производится только по радиостанциям, передающим сигналы RDS.

Прослушивание сообщений о дорожном движении

Режим ТА

Изменение состояния режима ТА:

1. В экранном меню:

AF PTY TA

3. На передней панели:

MUTE удерживать

Когда включен режим ТА и передается сообщение о дорожном движении:

• Если проигрыватель находится в другом режиме воспроизведения, он временно переключится в режим радиоприемника.
• Проигрыватель временно переключится на радиостанцию в другой сети вещания (EON), если система EON обнаружит передачу сообщений о дорожном движении по другой программе.

Настройка на радиостанции по идентификатору ТР

Если режим ТА включен, нажимайте кнопки / экранном меню или на пульте ДУ для поиска радиостанции, содержащей идентификатор ТР (при настройке на такие радиостанции, индикатор "ТР" высвечивается в экранном меню).

Примечание. При включенном режиме ТА автоматический и ручной поиск радиостанций производится только по радиостанциям, которые передают идентификатор ТР.

Использование кода PTY для выбора программ

Перейдите на страницу 2 экранного меню радиоприёмника. Нажмите и удерживайте необходимый элемент списка типов программ (список расположен слева):

NEWS - НОВОСТИ

AFFAIRS - деловые новости

INFO - информация

SPORT - спорт

EDUCATE - образование

DRAMA - драма

CULTURE - культура

SCIENCE - наука

VARIED - программы без определенного типа

POP M - поп-музыка

ROCK M - рок-музыка

EASY M - эстрадная музыка

LIGHT M - легкая музыка

CLASSICS - классическая музыка

OTHER M - другая музыка

WEATHER - погода

FINANCE - финансы

CHILDREN - детские программы

SOCIAL - социальные программы

RELIGION - религиозные программы

PHONE IN - программы с участием слушателей

TRAVEL - путешествия

LEISURE - досуг

JAZZ M - джаз

COUNTRY - кантри

NATION M - национальная музыка

OLDIES M - старые мелодии

FOLK M - народная музыка

DOCUMENT - документальные программы

Сразу после выбора категории программы включится автоматический поиск программы выбранного типа.

Операции управления воспроизведением дисков

Воспроизведение диска начинается автоматически сразу после загрузки, независимо от текущего режима работы проигрывателя.

Загрузка и удаление дисков

Вставьте компакт-диск в слот таким образом, чтобы рабочая сторона (сторона, на которую нанесена запись), была обращена вниз. Диск автоматически будет загружен.

Извлечение диска:

Примечание: Извлечь диск можно даже при выключенном питании устройства. После извлечения диска питание проигрывателя снова выключится.

Временная остановка воспроизведения (пауза)

Для продолжения воспроизведения повторите операцию.

Остановка воспроизведения диска

Для продолжения воспроизведения с места остановки нажмите кнопку.

Во время воспроизведения диска нажмите два раза кнопку BAND для остановки воспроизведения. После этого воспроизведение DVD-диска возобновится с начала последней главы. Для VCD/CD дисков воспроизведение возобновится с начала диска.

Экранные кнопки управления

Иконка\Тип диска	MP3/WMA	CD	VCD	DVD	MPEG	картинки
[720H]	Цифровая клавиатура	Цифровая клавиатура	Цифровая клавиатура	Цифровая клавиатура	Цифровая клавиатура	Цифровая клавиатура
	Меню настроек	Меню настроек	Меню настроек	Меню настроек	Меню настроек	Меню настроек
[754T]	/	Быстро вперёд	Быстро вперёд	Быстро вперёд	Быстро вперёд	/
[292X]	/	Быстро назад	Быстро назад	Быстро назад	Быстро назад	/
[144C]	Предыдущий	Предыдущий	Предыдущий	Предыдущий	Предыдущий	Предыдущий
[016A]	Следующий	Следующий	Следующий	Следующий	Следующий	Следующий
[001E]	Воспроизвед. / пауза	Воспроизвед. / пауза	Воспроизвед. / пауза	Воспроизвед. / пауза	Воспроизвед. / пауза	Воспроизвед. / пауза
[782Z]	Стоп	Стоп	Стоп	Стоп	Стоп	Стоп / переход к корневому меню
☐1/ [46X]	/	/	Вторая часть меню	Вторая часть меню	Вторая часть меню	/
[82X8]	Повтор	Повтор	Повтор	Повтор	Повтор	Повтор
[50XT]	Произвольный порядкок	Произвольный порядкок	Произвольный порядкок	/	Произвольный порядкок	/
	/	/	/	/	/	Поворот по часов. стрелке
[447H]	/	/	Увеличить	/	/	Увеличить
[537W]	Эквалайзер	Эквалайзер	Эквалайзер	Эквалайзер	Эквалайзер	Эквалайзер
I [XAZH]	/	/	PBC	/	/	/
J [234Z]	/	/	повтор участка A-B	повтор участка A-B	/	/
E [20X6]	/	/	Закрыть меню	Закрыть меню	Закрыть меню	Закрыть меню
AI [4NCA]	/	/	Выбор канала	Язык диалогов	Язык диалогов	/
SUE [93Y4]	/	/	/	Язык субтитров	Язык субтитров	/
D [30Y7]	/	/	Вывод информации	Вывод информации	Вывод информации	Вывод информации
M [538O]	/	/	/	Меню диска	/	/
T [543Z]	/	/	/	Меню заглавий	/	/
D [74KA]	Следующая папка	/	/	/	/	Следующая папка
C [TBX2]	Предыдущая папка	/	/	/	/	Предыдущая папка
[536B]	Предыдущая страница	/	/	/	/	Предыдущая страница
[786D]	Следующая страница	/	/	/	/	Следующая страница

Ускоренное воспроизведение в прямом направлении

Во время воспроизведения дисков DVD, VCD, CD, DivX:

повторно

Отмена режима ускоренного воспроизведения:

Примечание: Для дисков MP3 и JPEG данная функция не работает.

Ускоренное воспроизведение в обратном направлении

Для дисков CD:

повторно

Отмена режима:

Замедленное воспроизведение

Для дисков DVD, VCD, DivX:

повторно

Отмена режима замедленного воспроизведения:

Повторное воспроизведение участка записи

Для дисков DVD, VCD, CD:

Назначьте начальную и конечную точку фрагмента. Выделенный отрезок времени будет повторяться циклически.

REPT A-B повторно

Повторное воспроизведение

ПОВТОРНО

Тип диска Режим	повтора
DVD	Повтор главы → Повтор раздела → Повтор выкл.
VCD (PBC выкл.)	Повтор одного → Повтор выкл.
CD	Повтор одного → Повтор выкл.
MP3	Повтор одного → Повтор папки → Повтор выкл.

Примечание: Для VCD-дисков функция повторного воспроизведения не работает, если опция PBC включена.

Воспроизведение в случайном порядке

Данная функция предназначена для воспроизведения содержимого диска в случайном порядке.

Переход к следующему/предыдущему треку или части осуществляется также в случайном порядке.

Для отключения функции нажмите на кнопку ещё раз.

Примечание: Если опция PBC VCD-диска включена, то при включении функции воспроизведения в случайном порядке PBC автоматически отключается.

Сканирующее воспроизведение

Данная функция предназначена для включения режима воспроизведение первых 10 секунд каждого трека на диске (для VCD/CD). С помощью такого предварительного прослушивания Вы можете выбрать желаемый трек.

Для отключения функции выполните указанную операцию ещё раз.

Примечания:

• Если опция PBC VCD-диска включена, то при включении функции сканирующего воспроизведения PBC автоматически отключается.
• Если функция воспроизведения в случайном порядке включена, то сканирующее воспроизведение также будет в случайном порядке.

Переход к следующей или предыдущей части (треку)

Переход к следующей части/треку

Переход к предыдущей части/треку

Если воспроизведение диска CD или MP3 длилось более 5 секунд, то после выполнения данной операции воспроизведение возобновится с начала текущего трека. Чтобы перейти к началу предыдущего трека проделайте указанную операцию 2 раза подряд.

Прямой выбор части или трека

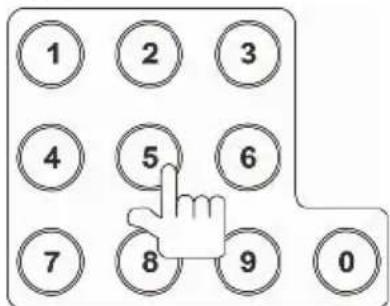

С пульта ДУ:

1 2 3 4 5 6 7 8 9 0

Во время воспроизведения дисков DVD, VCD, CD Вы можете напрямую ввести номер части или трека с помощью цифровых клавиш пульта ДУ.

Например, Вы хотите выбрать трек 15: нажмите цифру 1, затем цифру 5.

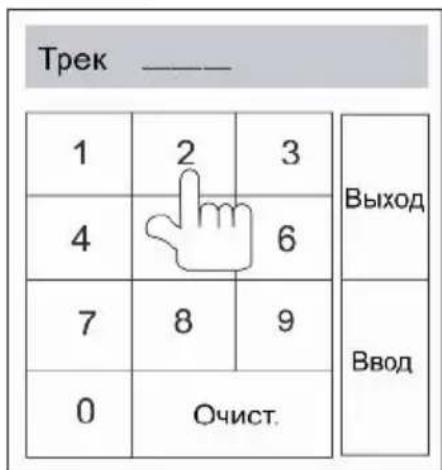

В экранном меню:

Трек 1 2 3 4 6 7 8 9 0 Очист. Выход Ввод

Докоснитесь до иконки цифровой клавиатуры для вывода на экран меню ввода. С помощью цифровых кнопок введите номер. Нажмите "Ввод" для подтверждения ввода.

Переход к произвольному месту записи на диске GOTO

Данная функция применима для дисков DVD и VCD.

1. Вход в режим GOTO

Для DVD:

Поиск

Время

---:---:---

Разд/Гл.

---/---

Для VCD:

1. Выбор элемента поиска

повторно

1. Ввод цифр

Примеры.

Для диска DVD:

• Ищем момент времени - 1 час, 6 минут, 28 секунд от начала записи. Выбираем курсором строку "Время" и вводим по порядку 1, 0, 6, 2, 8.
• Ищем раздел 2, главу 9. Выбираем курсором строку "Разд/Гл.", вводим 2, затем 9.

Для диска VCD:

- Ищем момент времени - 1 час, 14 минут, 7 секунд от начала записи. Выбираем курсором строку "Время" и вводим по порядку 1, 1, 4, 0, 7.

1. Выход из режима GOTO.

повторно

Меню DVD-диска, меню названий

Вход в меню названий /меню диска

или

Перемещайте курсор для выбора объекта меню.

Выбор языка звукового сопровождения

AUDIO ПОВТОРНО

Для DVD:

Вы можете выбрать один из записанных на диске языков звукового сопровождения.

Для VCD/CD:

На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух языках. Во время воспроизведения диска Вы можете выбрать одну из стереодорожек или стереоканал:

$$ \text { Левый } \rightarrow \text { Правый } \rightarrow \text { Стерео } $$

Примечание: Левый и правый каналы могут работать неправильно из-за некорректной записи аудио файлов.

Выбор языка субтитров

SUB TITLE повторно

Вы можете выбрать один из записанных на DVD-диске языков субтитров или отключить субтитры (при условии, что диск записан с многоязычными субтитрами).

Выбор камеры (угла) просмотра

ANGLE повторно

Вы можете выбрать угол просмотра (камеру), если на диске имеются сцены, записанные более чем одной камерой.

Функция РВС

Даная функция доступна для VCD-дисков, поддерживающих функцию PBC (с версией не ниже 2.0).

Если функция РВС включена, то после загрузки диска на экран монитора автоматически выводится меню диска. Некоторые диски позволяют переход к меню диска, если во время воспроизведения будет нажата кнопка ■BAND.

- Когда функция РВС включена, не могут быть выполнены операции повторного воспроизведения, прямого выбора части/трека.

- При работе режимов сканирующего воспроизведения, воспроизведения в произвольном порядке, поиска, функция РВС автоматически отключается.

Увеличение и уменьшение изображения

Во время воспроизведения видео или показа картинок Вы можете увеличивать/уменьшать изображение на экране.

ZOOM повторно

Отображение информации о воспроизведении

Для вывода информации на экран докоснитесь до области А экрана (стр. 21). Для DVD:

1. Тип диска.
2. Надпись 5/8 обозначает: диск состоит из 8 разделов, на данный момент проигрывается 5 раздел.
3. Надпись 2/16 обозначает: текущий раздел состоит из 16 глав, на данный момент проигрывается 2 глава.
4. Время воспроизведения текущего раздела.
5. Данная надпись обозначает: на диске записаны субтитры на 6 языках, и на данный момент выбран язык под номером 2 – Английский.

Для VCD:

1. Тип диска.
2. Надпись 6/8 обозначает: на диске имеется всего 18 треков, на данный момент проигрывается трек под номером 6.
3. Время воспроизведения текущего трека.

Режим ТВ-тюнера

Автоматическая настройка на телеканал

Автоматический поиск канала в направлении увеличения частоты.

Автоматический поиск канала в направлении уменьшения частоты.

Как только телесигнал будет найден, поиск будет остановлен и начнется воспроизведение найденного телеканала. В случае если телесигнал не будет найден, поиск после совершения полного цикла остановится на первом канале.

Автоматическая настройка на телеканалы с сохранением в памяти

Данная функция позволяет автоматически находить и сохранять телеканалы в доступном диапазоне частот.

При закрытом мониторе

AS/PS удерживать

При открытом мониторе

удерживать

Для остановки поиска повторите указанные выше операции или нажмите на лю -бую кнопку, функционально относящуюся к ТВ-тюнеру.

Сканирование телеканалов

Во время сканирования ТВ-тюнер будет автоматически на 10 секунд настраиваться на каждый сохранённый в памяти телеканал.

При закрытом мониторе

При открытом мониторе

Для остановки поиска повторите указанные выше операции или нажмите на лю - бую кнопку, функционально относящуюся к ТВ-тюнеру.

Переключение каналов

• Переход к следующему каналу

• Переход к предыдущему каналу

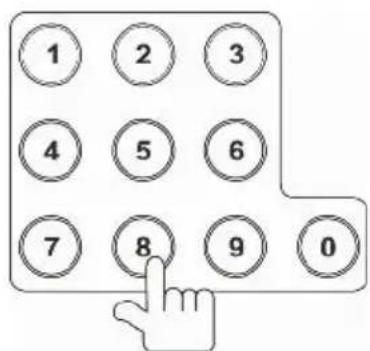

Прямой вызов сохранённых каналов

Нажимайте на цифровые кнопки пульта ДУ:

1 2 3 4 5 6 7 8 9 0

Рекомендовано производителем

Автомобильная всеволновая телевизионная антенна PROLOGY TVA-300

Назначение

Данная антенна предназначена для оптимального приема телевизионного сигнала в МВ или ДМВ диапазоне. Антенна предназначена для эксплуатации в автомобилях с напряжением бортовой сети 12 В с заземленным отрицательным полюсом батареи. Перед началом установки внимательно прочитайте инструкцию по установке антенны. Для оптимальной работы установите антенну и проложите ее кабель, как указано в инструкции.

Технические характеристики

Диапазон рабочих частот 48,5... 862		МГц
	МВ 1 ... 12Принимаемые каналы
	ДМВ 21 ...69
Коэффициент усиления ДО 22 дБ
Дальность приема при условии прямой видимости		до 100 км
Напряжение питания 12В

Внимание!

Качество приема телевизионного сигнала зависит от расстояния до передатчика, рельефа местности, отражающих телевизионный сигнал препятствий, мощности передатчика, помехоустойчивости телевизионного приемника, наличия на стекле тонирующей пленки или обогревателя стекол.

Сделано в России

Меню настроек проигрывателя

1. Вход в меню настроек

На пульте ДУ:

В меню управления:

Докоснитесь до иконки

2. Выбор опции меню

повторно

3. Выбор параметра опции

повторно

4. Подтверждение выбора параметра

5. Выбор значения параметра

повторно

5. Подтверждение выбора значения параметра (См. пункт 3)

Примечание: Все вышеописанные операции могут быть выполнены нажатием на соответствующие элементы меню.

Меню настроек

RDS	Основ.устан.	Язык	Аудио	Возврат
Контроль	Режим часов		12 ч. ▶
Устройства	Часы		11:18 АМ ▶
Громкость	Радио		Европа ▶
Калибр.экр.	Звук. сигн.		Выкл. ▶

Основные установки

Режим часов

Выбирается представление показаний часов в 12-часовом или 24-часовом формате.

Часы

Докоснитесь до значения часов/минут для входа в режим регулировки, нажимайте появившиеся на экране + - для установки времени.

Радио

При помощи данной функции можно выбрать частотные диапазоны и шаг настройки радиоприемника в соответствии со стандартами вещания в данном регионе.

Звуковой сигнал

С помощью данной функции можно включить или выключить звуковые сигналы, сопровождающие все нажатия на кнопки.

Меню языковых настроек

Меню

Выбор языка экранного меню настроек.

Аудио

Выбор языка звукового сопровождения DVD-диска.

Примечания:

• Если DVD-диск не содержит аудио файлов на выбранном языке, то все диалоги будут звучать на установленном по умолчанию языке.
• Язык звукового сопровождения также можно менять с помощью кнопки AUDIO пульта ДУ.

Субтитры

Выбор языка субтитров DVD-диска для вывода на экран.

Примечания:

- Если DVD-диск не поддерживает выбранный язык, то субтитры будут выводиться на том языке, который установлен на диске по умолчанию.

- Язык субтитров также можно менять с помощью кнопки SUB TITLE пульта ДУ.

DVD меню

Выбор языка меню DVD-диска.

Примечание:

Если DVD-диск не поддерживает выбранный язык, меню диска и меню названий будет отображаться на том языке, который установлен на диске по умолчанию.

Меню аудио настроек

Динамическое сжатие

Функция сжатия динамического диапазона аудиосигнала. Данная функция может понадобиться во время воспроизведения дисков с малым уровнем громкости проигрывателя или при высоком уровне внешних шумов.

Сабвуфер

Данная функция управляет работой сабвуфера.

Выкл.: выбирайте данную опцию при 4-канальном режиме; выход сабвуфера выключен.

Вкл.: выбирайте данную опцию при 4.1-канальном режиме; выход сабвуфера включен.

Фаза сабвуфера

0^ - входная фаза выхода сабвуфера.

180° - выходная фаза выхода сабвуфера.

Частота среза

С помощью данной функции Вы можете добиться необходимого звучания басов, наиболее подходящего для акустики вашего автомобиля. Для этого выбирайте соответствующую частоту среза фильтра сабвуфера.

Настройки RDS

RDS

Данная опция включает и выключает функцию RDS.

CT (Clock Time)

Данная функция включает/выключает режим вывода информациям о текущем времени, благодаря которой ресивер может автоматически устанавливать и подстраивать собственные часы.

Громкость ТА

Выберите уровень громкости, на котором будет транслироваться информация о дорожном движении при включенном режиме ТА.

Уровень AF

Данная функция устанавливает уровень громкости при переключении на альтернативные частоты.

Контроль

Пароль

Коснитесь правой колонки опции "Пароль" для вывода на экран цифровых кнопок. Введите новый четырёхзначный пароль и нажмите кнопку Ввод.

На заводе-изготовителе устанавливается пароль "0000".

Когда в поле значения пароля выводится символ открытого замка, вы можете ввести любой собственный пароль.

Контроль

Данный раздел меню позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном проигрывателе: от уровня 1 (дети) до "Взрослые" (без ограничений).

Чем меньше значение, тем более строгие ограничения для просматриваемого материала:

1 Детские
2 G
3 PG
4 PG-13
5 PG-R
6 R
7 NC-17
8 Взрослые

Для того, чтобы иметь возможность изменять значение уровня доступа, в опции "ПАРОЛЬ" должен индицироваться символ открытого замка. Для этого в опции "ПАРОЛЬ" следует ввести верный пароль и подтвердить ввод.

Заводские установки

Данная опция позволяет сбросить все настройки меню в состояние, которое было установлено при изготовлении проигрывателя. Для этого докоснитесь до правой колонки опции - "Сброс".

Устройства

Вход камеры

Данная функция управляет режимом отображения обзора с камеры во время заднего хода автомобиля:

Нормальный: Изображение с камеры выводится на экран в таком же ракурсе, как видел бы водитель, обернувшись назад.

Зеркальный: Разворот изображения с камеры по горизонтали. В таком режиме монитор может использоваться как зеркало заднего вида.

Автооткрывание

Вкл.: Экран автоматически открывается при включении питания проигрывателя.

Выкл.: Экран открывается только при нажатии на кнопку OPEN, когда питание проигрывателя включено.

Ручной: Если экран был открыт ранее, он остаётся в таком положении даже при выключении зажигания автомобиля.

Видеовход

Данная опция предназначена для выбора системы кодирования цвета: NTSC, PAL, Авто, SECAM. Рекомендуемое состояние данной опции - автоопределение системы ("Авто"). Принудительная установка системы цветности может понадобиться, если сигнал телевизионной станции слаб настолько, что система цветности не определяется автоматически.

Парковка

Когда данная опция выключена, Вы можете просматривать видео даже во время движения. При включенной опции Вы сможете просматривать изображения и видео только после включения стояночного тормоза.

Громкость

Данная функция позволяет предотвратить резкий перепад громкости при переключении с текущего режима работы на какой-либо другой.

С помощью опции Режим выберите режим работы для установки громкости. С помощью опции Уровень выберите желаемый уровень громкости от 0 до 6.

Калибровка экрана

Если произошёл сбой в управлении сенсорным экраном, то есть изображение кнопки на экране не соответствует её действительному расположению, необходимо выполнить операцию калибровки сенсорного экрана. После входа в режим калибровки, необходимо выполнить следующие действия:

1. Нажмите и удерживайте точку А в верхнем левом углу.
2. Нажмите и удерживайте точку В в нижнем правом углу.

Режим настроек звучания - эквалайзер

С помощью данных аудио настроек Вы можете добиться звучания, наиболее приятного вашему слуху.

Вход в режим эквалайзера:

Вы также можете нажать на кнопку "Эквал." в экранном меню управления.

На экране появится интерфейс:

Предустановки эквалайзера Кнопки увеличения значения параметра Область регулировки баланса фронтального-тылового и левого-правого каналов Эквал. Рок FAD-BAL Фронт +14 0 -14 Низк MID Выс -14 Лев Прав Сабв. Тыл Регулятор значения Область регулировки уровня низких частот Область регулировки уровня средних частот Область регулировки уровня высоких частот Кнопки уменьшения значения параметра

Регулировка с пульта ДУ:

1. Выбор параметра

2. Подтверждение выбора(переход к регулировке)

3. Изменение значения

Регулировка в сенсорном меню:

• Докоснитесь до нужного параметра, регулятора или области.
• Для изменения баланса каналов докоснитесь до маленького белого квадрата внутри области регулировки и тяните его в нужную сторону (см. рисунок выше).

Эквалайзер имеет 8 предоставленных настроек: Свой, Рок, Хип-Хоп, Танцы, Латино, Рейв, Город, Акустика. Все настройки имеют фиксированные значения уровня частот. Изменять значения параметров можно только для режима "Свой".

При изменении уровня низких, высоких или средних частот режим эквалайзера автоматически изменится на "Свой".

Уровень сабвуфера не зависит от режима эквалайзера и регулируется отдельно.

Использование карт памяти USB

♦ Проигрыватель поддерживает чтение карт памяти, содержащих форматы: MP3, WMA, JPEG, VCD, AVI.
Поддерживаются карты объёмом до 8 Гб; * Объем поддерживаемой карточки зависит от фирмы-изготовителя. Рекомендуются карточки фирм Kingston и A-Data;
♦ Файловая система fat 12 / fat 32;
Название файла: 32 символа; название директории: 32 символа; tag: 32 символа;
Информация ID3 TAG (версия 2.0): песня/исполнитель/альбом: 32 символа; Русский шрифт не поддерживается.
◆ Не поддерживается чтение мультикарт;
USB 1.1/ USB 2.0 (Скорость USB 2.0 не поддерживается, только чтение со скоростью USB 1.1);
Не все виды USB-карт совместимы с данным устройством.

Операции управления телефоном с помощью выносного модуля Bluetooth®

Перед использованием функции Bluetooth необходимо подключить выносной модуль ВТ к соответствующему разъёму проигрывателя (схема подключения, стр. 15).

Список мобильных телефонов, совместимых с модулем Bluetooth® мультимедийного центра

Nokia 5300, N73, 6085	6111, 6270, 6230, 8910, 6600
Motorola V600, V501, V3	K1, V3x, A1200, E398
Samsung & LG D820, D528, E568, D508, KG320, Shine KE970
Sony-Ericsson K700i, K610i, K618i, K800i, S700i, T610, T68, T68i, W550i, W880i, M600i, Z800i, Z600
Dopod & ASUS 818, 565, ASUS P535
Panasonic & Sharp X88, GX-T15, WX-T71, S55

Нажмите на иконку ВТ в Основном Меню (стр. 24) для включения режима работы Bluetooth.

В данном устройстве предусмотрено два режима работы Bluetooth: телефонный режим и стерео режим.

Для выбора режима работы нажимайте на соответствующие кнопки меню.

Согласование с телефоном

После завершения процесса согласования выносной модуль Bluetooth проигрывателя будет идентифицирован в списке устройств мобильного телефона.

Процедура согласования:

○ Нажмите на кнопку.
Включите функцию Bluetooth в Вашем мобильном телефоне.
В телефоне введите ПИН-код для соединения с данным устройством.
- Во время сопряжения (в течение 60 секунд), Вы можете отменить данный

процесс нажатием на кнопку

- Если мобильный телефон не смог определить модуль Bluetooth устройства за несколько попыток, возможно модуль Bluetooth Вашего телефона работает не правильно. Перезагрузите телефон и попробуйте снова.

Соединение с телефоном

Если соединение выполнено, Вы можете управлять функциями мобильного телефона, такими как "хэндс-фри", загрузка списка вызовов и телефонная книга.

Имеется 3 режима соединения :

- Соединение после включения питания

Модуль ВТ проигрывателя автоматически соединится с последним подключенным телефоном через 10 секунд после включения питания.

• Ручное соединение

Восстановить соединение можно двумя способами: послать запрос с телефона или нажать на кнопку экранного меню ВТ проигрывателя.

Примечание: В меню настроек проигрывателя Bluetooth → Соединение должна быть выбрана опция "Ручное".

• Автоматическое соединение

Через 20 секунд после разрыва соединения модуль ВТ проигрывателя автоматически вышлет запрос на соединение.

Примечание: В меню настроек проигрывателя Bluetooth → Соединение должна быть выбрана опция "Авто".

Примечания:

1. После удачного соединения модуль ВТ проигрывателя получит информацию о Вашем телефоне, и на экране будет отображаться информация об имени телефона, интенсивности сигнала и статусе заряда батареи.
2. Если в процессе разговора Вы перевели звонок с устройства на мобильный телефон, и перед завершением вызова не перевели звонок обратно, то режим автосоединения будет отменён. В следующий раз соединение необходимо будет устанавливать вручную.
3. Некоторые мобильные телефоны автоматически отключают питание ВТ после разрыва соединения, в этом случае устройство не сможет повторно подключиться к телефону.

Разъединение

Разорвать соединение можно двумя способами: отменить соединение с помощью телефона или нажать на кнопку ✗ экранного меню ВТ проигрывателя.

После разъединения на экране появится сообщение “Соединение разорвано”, и статус заряда батареи и интенсивности сигнала исчезнет.

"Хэндс-фри"

Вы можете отвечать на звонки или набирать номер с помощью кнопок передней панели проигрывателя, пульта ДУ или экранного меню управления.

Загрузка списка вызовов и телефонной книги

Вы можете просматривать на экране проигрывателя списки пропущенных, принятых и исходящих вызовов, а также загружать телефонную книгу телефона.

2. Режим стерео A2DP

Согласование с телефоном

Процедура согласования:

- Нажмите на кнопку.

• Откройте интерфейс воспроизведения аудио файлов в Вашем мобильном телефоне и установите режим воспроизведения на Bluetooth.
• После регистрации проигрывателя в Вашем телефоне, введите ПИН-код для соединения с данным устройством. После удачного сопряжения, проигрыватель автоматически выйдет из режима согласования.
• Если в течении 60 секунд от мобильного телефона не поступит запроса за согласование, проигрыватель выйдет из режима согласования.
• В течение первых 60 секунд процесса согласования, Вы можете отменить данную операцию нажатием на кнопку.
• Если мобильный телефон не смог определить модуль Bluetooth устройства за несколько попыток, возможно модуль Bluetooth телефона работает не правильно. Перезагрузите телефон и попробуйте снова.

Соединение с телефоном

Имеется 2 режима соединения :

- Запрос с модуля ВТ устройства

Выберите режим работы стерео, затем нажмите на кнопку Z в экранном меню ВТ. После удачного соединения мобильный телефон откроет режим проигрывателя аудио файлов.

- Запрос с мобильного телефона

Все перечисленные ниже операции автоматически меняют режим работы BT проигрывателя на стерео режим: открытие интерфейса аудиопроигрывателя в мобильном телефоне, воспроизведение одного аудиофайла, переключение режима воспроизведения на BT.

Если в списке устройств мобильного телефона не появился модуль ВТ устройства, то следует сначала выполнить процедуру согласования и соединения с проигрывателем.

Разъединение

Разорвать соединение можно двумя способами: отменить соединение с помощью телефона или нажать на кнопку ✗ экранного меню ВТ проигрывателя.

Воспроизведение музыки

Вы можете прослушивать аудио файлы, хранящиеся в телефоне, а также управлять воспроизведением с помощью проигрывателя.

Приём входящих вызовов

Во время входящего вызова режим ВТ автоматически меняется на телефонный, и на дисплей выводится номер вызывающего абонента.

Если в разделе настроек Bluetooth проигрывателя включена опция Автоответ, то звонок будет принят автоматически. Иначе, вызов потребуется принять вручную.

Как сделать вызов

Есть несколько способов набора номера:

1. С помощью мобильного телефона.
2. С помощью пульта ДУ:

Ввод номера:

1 2 3 4 5 6 7 8 9 * 0

Удаление набранных цифр:

CLR DISP ПОВТОРНО

Вызов введённого номера:

1. С помощью кнопок экранного меню.

2. Докоснитесь до кнопки в меню для открытия панели набора номера.
   • Введите номер телефона с помощью цифровых кнопок.

3. Удалить введённые цифры (начиная с последней) можно с помощью кнопки УБРАТЬ.

- набор номера

- отмена вызова

- Нажмите на кнопку ВЫХОД для выхода из панели ввода номера.

1. С помощью списков вызовов или списка абонентов телефонной книги. После того, как модуль ВТ устройства получит информацию о списках вызовов и списке абонентов, выберите необходимый номер, затем нажмите на кнопку Примечание: В стерео режиме набор номера невозможен.

Отклонение вызова

Отменить/отклонить вызов можно с помощью кнопки отмены вызова в мобильном

телефоне, на передней панели проигрывателя или в экранном меню:

Перевод звонка

Для перевода звонка с устройства на мобильный телефон во время разговора, набора номера или вызова нажмите на кнопку в экранном меню. Для перевода звонка обратно на модуль ВТ проигрывателя, нажмите кнопку ещё раз.

Примечание: некоторые мобильные телефоны автоматически переводят звонок на себя.

Управление микрофоном

Чтобы вторая сторона линии не могла слышать Ваш голос во время разговора, Вы можете отключить встроенный микрофон проигрывателя нажатием на кнопку

экранного меню. Для отмены данного режима нажмите на указанную кнопку цё раз.

Списки вызовов

Список меню режима ВТ состоит из 4 групп: пропущенные вызовы, отвеченные вызовы, исходящие вызовы, телефонная книга.

При нажатии на одну из групп, проигрыватель начнёт загрузку соответствующих данных с мобильного телефона. В каждой группе может отображаться до 30 последних номеров.

Воспроизведение музыки с мобильного телефона

Подключите телефон к проигрывателю. Войдите в режим проигрывателя музыки в Вашем телефоне. После удачного соединения модуль ВТ устройства автоматически сменится на режим стерео.

Управлять воспроизведением аудиофайлов, хранящихся в мобильном телефоне, можно с помощью меню управления проигрывателя:

▶/II - Воспроизведение / пауза

- Остановка воспроизведения

- Предыдущий трек

▶▶▶ - Следующий трек

Примечание: Не все мобильные телефоны поддерживают данную функцию.

Эксплуатационные ограничения и текущий ремонт

Устройство предназначено для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее повреждения корпуса или соединительных кабелей.

Ошибка, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании устройства.

При отсутствии видимых причин неисправности устройство следует демонтировать и обратиться в сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения проигрывателя и дополнительных устройств.

Симптом Причина Устранение
Нет питания	Перегорел предохранитель проигрывателя	Поменяйте перегоревший предохранитель на предохранитель нужного номинала. Если предохранитель перегорит снова, обратитесь в сервисный центр
	Неправильное подключение	Проверьте подключение питания
	Некорректная операция Нажмите кнопку сброса в правом нижнем углу передней панели
Воспроизведение не начинается, выводится сообщение “Ошибка диска”	Диск не загружен в проигрыватель или загружен неправильно	Загрузите диск в проигрыватель правильно, рабочей стороной вниз
	Диск сильно загрязнен Очистите поверхность диска
	Низкое напряжение аккумуляторной батареи автомобиля	Зарядите аккумуляторную батарею автомобиля. Если проигрыватель после этого все равно не работает, проконсультируйтесь с дилером
	В проигрыватель загружен диск не того формата, который может воспроизводить данный проигрыватель	Загружайте в проигрыватель только те диски, которые проигрыватель может воспроизводить
Когда нажимается функциональная кнопка, функция не работает	Воспроизводимый диск не допускает выполнения данной операции	Операция не может быть произведена по отношению к воспроизводимому диску (обратитесь также к инструкции, которая прилагается к диску) или операция не может быть произведена в данный момент
Симптом Причина Устранение
Нет изображения	Полностью "убрана" яркость изображения	Отрегулируйте яркость на мониторе или на внешнем мониторе, который подключен к устройству
	Не включен ручной тормоз	Для просмотра видеопрограмм следует припарковать автомобиль, и включить ручной тормоз
	Неправильное подключение	Проверьте правильность подключения устройства
Нет звука	Полностью "убрана" громкость звука	Установите нужный уровень громкости устройства или на мониторе, который подключен к устройству
	Неправильно настроен баланс звука	Установите баланс каналов по центру
	Неправильное подключение	Проверьте правильность подключения устройства
	Провода динамиков контактируют с металлической деталью машины	Изолируйте все провода
	Динамики неисправны Поменяйте динамики
	Используется режим ускоренного или замедленного воспроизведения в прямом или обратном направлении	В режиме ускоренного или замедленного воспроизведения в прямом или обратном направлении звук отличается
Нет субтитров	На воспроизводимом диске DVD не записаны субтитры	Субтитры не выведены на экран
	Субтитры выключены Включите субтитры
Субтитры не "убираются" с экрана	Воспроизводимый диск DVD не допускает отключение субтитров	Субтитры невозможно убрать с экрана монитора
Звук или изображение искажены	Диск загрязнен или имеет царапины	Протрите рабочую поверхность диска от пыли и грязи. Не используйте для воспроизведения поцарапанные диски
Монитор не открывается автоматически	Функция "Автооткрывание" отключена	Включите функцию "Автооткрывание"
Симптом Причина Устранение
Настройки проигрываются после выключения двигателя	Неправильное подключение проводов	Подключите все провода согласно инструкции.
Мигающее изображение, интерференция на экране	Формат DVD не совместим с текущими настройками монитора проигрывателя	Поменяйте настройки на соответствующие диску
Невозможно изменить язык звукового сопровождения или язык субтитров	На воспроизводимом диске DVD записано звуковое сопровождение или субтитры только на одном языке	Если на диске не записаны звуковое сопровождение или субтитры на нескольких языках, вы не сможенить язык звукового сопровождения или субтитров
	Воспроизводимый диск DVD не допускает смену языка звукового сопровождения или субтитров	Язык звукового сопровождения или субтитров изменить невозможно
Пульт дистанционного управления не работает	Светоизлучающий элемент пульта дистанционного управления не направлен на светоприемник сенсора дистанционного управления	Для осуществления управления светоизлучающий элемент пульта дистанционного управления должен быть направлен на светоприемник сенсора дистанционного управления
	Пульт дистанционного управления и проигрыватьель находятся слишком далеко друг от друга	Расстояние по прямой между пультом ДУ и сенсором дистанционного управления не должно превышать пяти метров
	Между пультом ДУ и сенсором дистанционного управления имеются препятствия	Устраните препятствие
	Израсходован заряд батарейки пульта дистанционного управления	Замените батарейку
Радиоприемник не работает	К проигрывателю не подключен кабель антенны	Надежно подключите кабель антенны к устройству
Не работает функция автонастройки на радиостанции	Радиостанции имеют слишком слабый сигнал	Настраивайтесь на станции вручную

Технические допуски на возможные незначительные дефекты изображения

Панель монитора условно разделяется на две зоны и "Б", как показано на рисунке справа. ЖК-панель подлежит бесплатной замене в течение гарантийного срока, если число пикселей, постоянно светящихся одним цветом, превышает любое число пикселей, указанное в таблице.

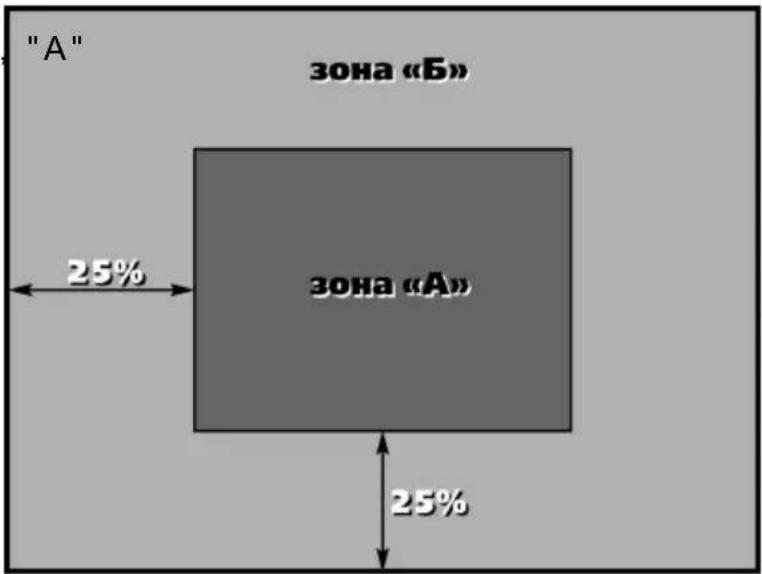

"A" зона «Б» 25% зона «А» 25%

Цвет пикселя	Зона "А"	Зона "Б"
Белый 0 0
Черный 3 6
Синий 3 6
Красный 3 6
Зеленый 3 6
Всего 3 6

Хранение, транспортирование, ресурс, утилизация

Устройство рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы устройства 2 года. Устройство не содержит вредных материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).

Гарантии поставщика

Автомобильный мультимедийный центр PROLOGY MDD-722T соответствует утвержденному образцу.

Изготовитель гарантирует соответствие устройства требованиям ГОСТ 122006-87, ГОСТ 22505-97, ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.

Устройство имеет гарантийные срок эксплуатации - 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия:

• на пульт дистанционного управления, элементы питания (батарейки);
  • выносной ТВ-тюнер, выносной модуль Bluetooth
• комплект проводки, монтажные приспособления, документацию, прилагаемую к изделию.

Наименование: Пролоджи МДД-722Т

Страна производитель: Китай.

Изготовитель: Сатурн Хай Тек Груп ЛТД.

Основное предназначение товара:

Автомобильный мультимедийный центр

Юридический адрес изготовителя:

1А Кроун Лайн, Лондон, СВ16 ЗДЖ, Великобритания.
