РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MDN-1750T Prology

Автомобильный мультимедийный центр

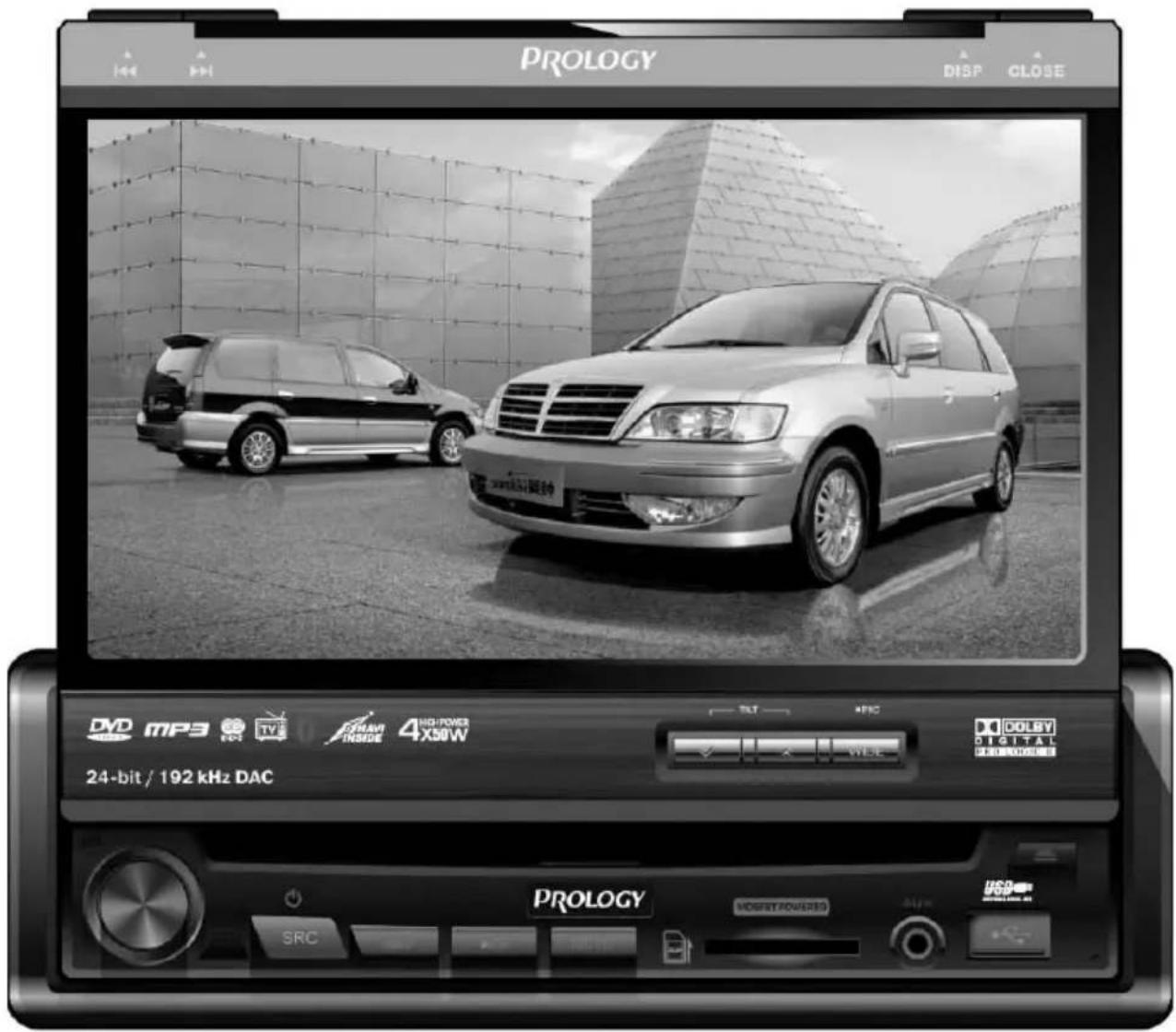

PROLOGY DISP CLOSE DVD MP3 TV8 STREAM INSIDE 4 HIGH-POWER X50W 24-bit / 192 kHz DAC PROLOGY MODEPOWER SRC

Руководство пользователя определяет порядок установки и эксплуатации моторизованного монитора, FM/УКВ/RDS SD/USB DVD-ресивера (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности путем демонстрации качества изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.

Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством по эксплуатации.

Назначение устройства

Устройство PROLOGY MDN-1750T оснащено жидкокристаллическим дисплеем с размером экрана по диагонали 177 мм. Такой дисплей обеспечивает минимальное потребление энергии и полное отсутствие вредного для здоровья гамма-излучения.

Устройство обеспечивает:

• совместимость с форматами DVD/MPEG4/VCD/CD/MP3/WMA/JPEG;
• воспроизведение цветных видеопрограмм в системах цветности PAL/SECAM/NTSC со встроенного проигрывателя;
• прием радиостанций в диапазонах FM/УКВ/СВ;
• воспроизведение звукового сопровождения через внешние дополнительные динамики или через линейный 5.1-канальный аудиовыход;
• прием телевизионных программ в диапазонах МВ и ДМВ;
• работу с навигационным программным обеспечением Навител Навигатор 3.2 (Автоверсия).

Внимание!

Пароль

При включении устройства в первый раз или после подключения к аккумулятору необходимо ввести пароль. Если пароль будет введён неверно 6 раз подряд, питание устройства автоматически выключится.

Фабричный пароль 012345. Данный пароль может быть изменён в режиме настройки доступа (см. раздел настроек Доступ → Пароль, стр. 48)

оснащённых встроенными или внешними GPS-приёмниками. Вместе с программным обеспечением поставляются: бесплатная карта всей России, которая содержит основные магистрали с названиями населенных пунктов; подробные карты крупных городов РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск и т.д.).

Программа позволяет загрузку подробных карт городов и областей России с номерами домов, названиями улиц, станций метро и другой важной информацией. В числе прочего, спутниковая программа навигации обеспечивает голосовое сопровождение по маршруту. Программа оптимизирована под небольшое разрешение экрана, в ней реализовано быстрое масштабирование и прокрутка карты, а так же автоматическое переключение между картами различных масштабов.

ЗАО «ЦНТ» - активно развивающаяся компания, ориентированная на рынок Российской Федерации и стран СНГ. Миссия компании - совершенствование, развитие и распространение современных решений и продуктов в области информационных технологий и цифровой картографии. Мы стремимся разрабатывать программное обеспечение, удовлетворяющее требованиям надежности, безопасности и удобства использования.

ЗАО «ЦНТ» уделяет большое внимание оперативной и квалифицированной технической поддержке своих клиентов. По всем вопросам, связанным с навигационным программным обеспечением Навител Навигатор 3.2 (Автоверсия) (проблемы в работе, обновления и прочее) обращайтесь в ЗАО «ЦНТ»:

Адрес: 125171, г. Москва, ул. 3. и А. Космодемьянских, д.4, корп.1

Телефон: [phone]

Email: [e-mail]

Web: http://www.navitel.su

Режим работы: понедельник - пятница с 10.00 до 19.00

Функции устройства

• Моторизованный широкоформатный ЖК-монитор размером 7" (177 мм)
  • Системы цветности PAL/SECAM/NTSC
• Интерактивная сенсорная панель управления с графическим интерфейсом
• Максимальная выходная мощность 4x50 Вт, MOSFET
• Совместимость с форматами DVD/CD/VCD/MP3/MPEG4/WMA/JPEG
• Поддержка файловой системы Giga MP3
  • Высокоскоростной цифровой PLL тюнер
  • Память на 30 радиостанции (18 FM/УКВ, 12 СВ)
• Система RDS EON
• Выносной ТВ-тюнер
• Слот для карт памяти SD
• Поддержка карт памяти с интерфейсом USB
  • Встроенный модуль навигации
  • Дистанционное управление

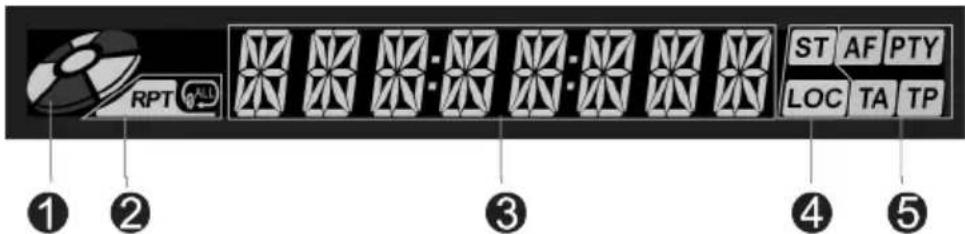

• Отдельный ЖК-дисплей для индикации режимов работы
• Поддержка беспроводной технологии Bluetooth® для управления мобильным телефоном и для передачи высококачественного стереозвука
• Аудио/видеовход mini-Jack на передней панели
  • 2 Видеовыхода RCA
  • Видеовход RCA для камеры заднего обзора
  • 5.1-канальный аудиовыход RCA
  • Стандартный разъем ISO
  • Стандартный монтажный размер 1 DIN

Комплект поставки

Автомобильный мультимедийный центр PROLOGY MDN-1750T	1 шт.
Пульт дистанционного управления	1 шт.
Соединительные кабели	1 комплект
Внешний ТВ-тюнер	1 шт.
Внешний модуль Bluetooth	1 шт.
Телевизионная антенна	1 шт.
GPS-антенна	1 шт.
Декоративная рамка передней панели	1 шт.
Монтажный комплект	1 шт.
Кожух	1 шт.
Чистящая салфетка	1 шт.
Настоящее Руководство пользователя	1 шт.
Гарантийный талон	1 шт.
Индивидуальная потребительская тара	1 комплект

Основные технические характеристики

Общие

Напряжение питания 12 В постоянного тока

Предельные значения напряжения питания 10.5 – 15.8 В

Номинал встроенного предохранителя 15 А

Полярность источника питания Только системы с

заземлением отрицательного полюса батареи

Установочные размеры устройства (ШхВхГ)

178x50x(165+25) MM

Bec 2.3 кг

Диапазон рабочих температур -10^ +60^

Температура хранения -20°C \~ +70°C

Допустимая влажность при работе 45% \~ 80%

Допустимая влажность при хранении 30% \~ 90%

Монитор

Тип дисплея жидкокристаллический

Способ управления

активная матрица TFT

Диагональ экрана

7" (177 MM)

Яркость

400 кд/м²

Размер экрана (ШхВ)

154.1×87 MM

Время отклика

при включении

12 mc

при выключении

18 MC

Углы обзора

влево/вправо

60^ / 60^

вверх/вниз

40°/65°

Pecypc

10000 часов (при 25°C)

DVD/VCD/CD-проигрыватель

Размер дисков

12 cm (5")

Искажения на линейном выходе

0.1%

Максимальная выходная мощность

4x50 Bτ

Отношение сигнал-шум, не менее

90 дБ

Динамический диапазон, не менее

90 дБ

Диапазон воспроизводимых частот, Гц

20 - 20000 (±3 дБ)

FM приемник

Диапазон частот

65 - 108 МГц

Полезная чувствительность

20 дБ

(при отношении С/Ш 30 дБ)

Отношение сигнал-шум

55 дБ (1 кГц)

Глубина разделения стереоканалов, не менее

20 дБ (1 кГц)

Искажения 1.5%

Диапазон воспроизводимых частот 40 Гц – 12.5 кГц (±3 дБ)

Сопротивление антенны 75 Ом

СВ-приемник

Чувствительность (при отношении С/Ш 20 дБ) 40 дБ

Избирательность (±9 кГц) 18 дБ

Аудиосекция

Уровень выходного аудиосигнала, не менее 4 В (RMS)

Сопротивление аудиовыхода 600 Ом

Видеосекция

Нормальный уровень видеовхода и видеовыхода 1±0.2 В

Сопротивление видеовхода и видеовыхода 75 Ом

Для безопасного и эффективного использования устройства

• Данное устройство является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устройство относится к группировке 3230115 "Устройства радиоприемные комбинированные прочие" (часть IV ОКДП).
• Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка устройства популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).
• Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".
• Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте высококачественный цифровой мультиметр.
• Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.
• При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.
• После использования автомобиля на открытом воздухе в летний период необходимо пылесосить салон в целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

• Не допускайте попадания каких-либо предметов внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

• Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии дискового отсека. Храните диски подальше от прямых солнечных лучей.

• Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.
• Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).
• "Перескакивание" воспроизведения. Когда автомобиль движется по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.
• Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.
• Для того чтобы избежать повреждения жидкокристаллического монитора следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь с устройством в сервисный центр.
• Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легко воспламеняющиеся предметы.
• Никогда не прикасайтесь к монитору во время автоматических перемещений. Не пытайтесь изменить наклон монитора вручную.

Для безопасного управления автомобилем:

• Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требование Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.
• Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.
• Если водитель автомобиля хочет просматривать видеоматериалы на экране устройства, необходимо перед просмотром припарковать автомобиль в безопасном месте.
• Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.
• Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.
• Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Воспроизводимые диски и форматы

Тип диска и логотип	Размер диска Максимальное время воспроизведения
DVD Videoили	5 дюймов (12 см)	Приблизительно 133 минуты (SS/SL)Приблизительно 242 минуты (SS/DL)Приблизительно 266 минут (DS/SL)Приблизительно 484 минуты (DS/DL)SS = односторонний,DS = двухсторонний,SL = однослойный,DL = двухслойный
Video CDили	5 дюймов (12 см)	Приблизительно 74 минуты.
Audio CD	5 дюймов (12 см)	Приблизительно 74 минуты.

Также воспроизводятся форматы:

JPEG, MPEG4, WMA, DVD-ROM, DVD-R/RW, DVD+R/RW, CD-R/RW, CD-ROM, CD-DA.

Примечание: чтение дисков зависит от параметров сделанной на них записи.

Значения символов, указываемых на дисках:

Символ Значение
	Количество языков звукового сопровождения, записанных на диске.Данный диск имеет 8 языков звукового сопровождения.
	Количество языков субтитров, записанных на диске.Субтитры данного диска записаны на 32 языках.
	Количество ракурсов (камер), записанных на диске.Видеозапись данного диска имеет 9 ракурсов.
	Поддерживаемые форматы экрана.LB – Letter Box, PS - Pan/Scan
	Региональный код DVD-диска.

Региональные коды

Для DVD-дисков весь мир делится на 6 регионов. DVD может воспроизводиться только, если номер регионального ограничения диска совпадает с номером региона.

Код Регионы
1	США, Канада, Восточные острова Тихого океана.
2	Япония, Западная Европа, Северная Европа, Египет, Южная Африка, Центральный Восток.
3	Тайвань - Китай, Гонконг – Китай, Южная Корея, Таиланд, Индонезия, Юго-восточная Азия.
4	Австралия, Новая Зеландия, Центральная и Южная Америка, Южные острова Тихого океана/Океания.
5	Россия, Монголия, Индия, Центральная Азия, Восточная Европа, Северная Корея, Северная Африка, Северо-Западная Азия.
6 Китай.

Номер региона (номер регионального ограничения)

Номер региона данного устройства "5".

Ограничения для файлов MP3/WMA:

• формат записи: ISO 9660, ISO 9660 + Joliet
• файлы должны иметь расширение MP3/WMA;
  • должна быть произведена финализация диска;
• устройство не поддерживает форматы файлов MP3 PRO и M3U;
  • битрейт: 32 кбит/с – 320 кбит/с (рекомендуется 128 кбит/с);
• частота дискретизации: 8 – 48 кГц (рекомендуется 44.1 кГц);
  • ID3 версия: V1, V2 (русский язык поддерживается не во всех случаях).

Ограничения для дисков CD-R/RW, DVD-R/RW, DVD+R/RW

• Максимальное число файлов: 1500
- Максимальное число папок и директорий: не ограничено, но суммарное количество символов в имени файла, включая путь, не должно превышать 256.

Примечание: Воспроизведение дисков CD-R/RW, DVD-R/RW и DVD+R/RW зависит от параметров сделанной на них записи. Некоторые диски могут не читаться.

Диски Video CD, совместимые с PBC (управление воспроизведением)

Данное устройство обладает возможностью воспроизведения дисков Video CD, совместимых с функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и видеосигналов, совместимые с функцией PBC диски Video CD имеют записанное на диске меню PBC, позволяющее осуществлять воспроизведение в диалоговом режиме.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.
• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе устройства.
• В магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе устройства. Использование такой пленки абсолютно недопустимо.

Установка устройства

• Для установки устройства выберите такое место, где оно не будет мешать водителю нормально управлять автомобилем.
• Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.
• Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте устройство таким образом, чтобы оно не могло стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение устройства от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики устройства могут отличаться от оптимальных.
• Никогда не устанавливайте устройство там, где оно будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
• Сначала подсоединяйте положительную клемму аккумулятора, затем отрицательную.
• При установке не допускайте блокировки вентиляционного отверстия на задней стенке устройства во избежание перегрева устройства.

Существует два варианта установки устройства, которые подробно описываются в данном руководстве ниже.

Первый вариант установки устройства

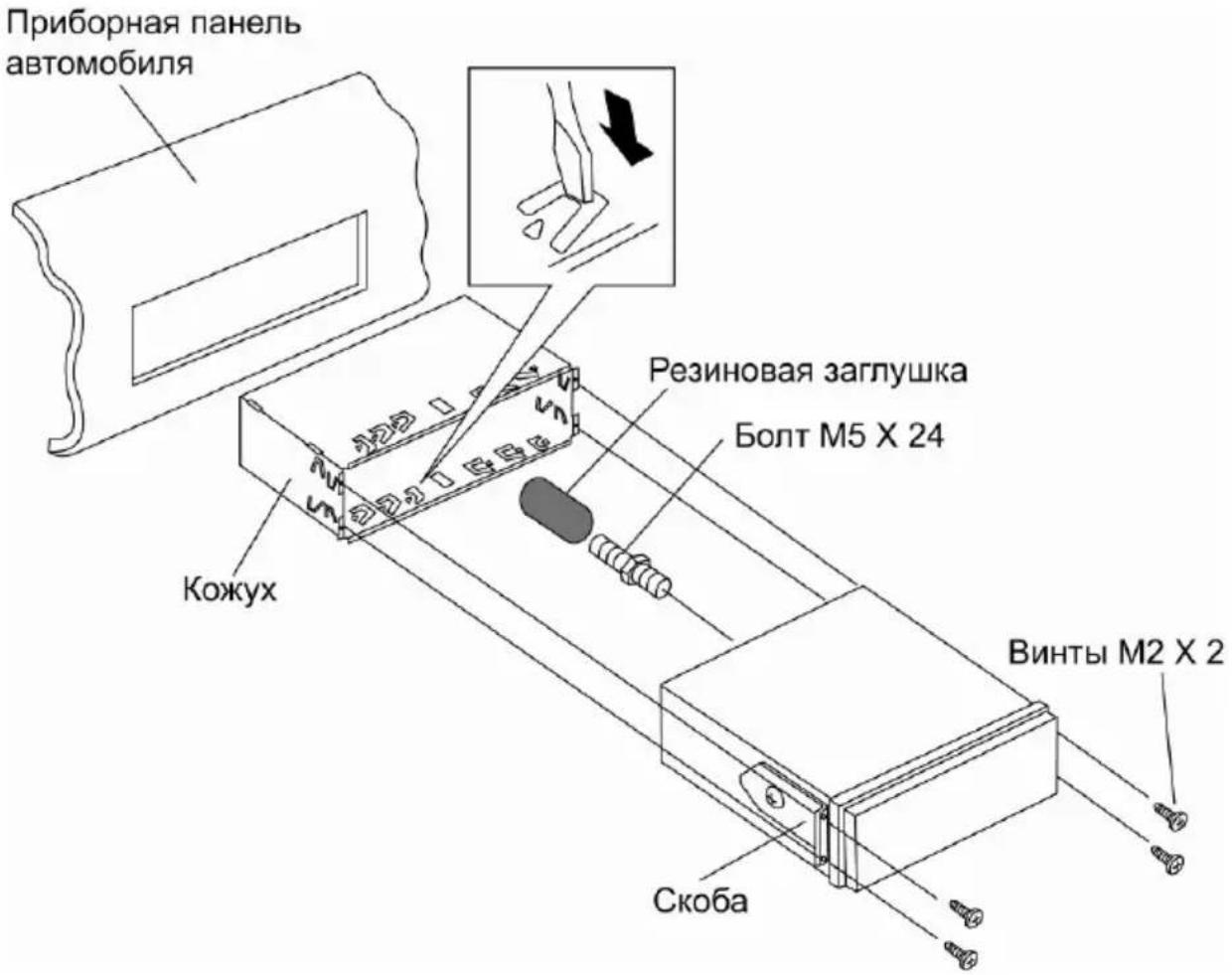

Приборная панель автомобиля Кожух Резиновая заглушка Болт M5 X 24 Винты M2 X 2 Скоба

1. После установки кожуха в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

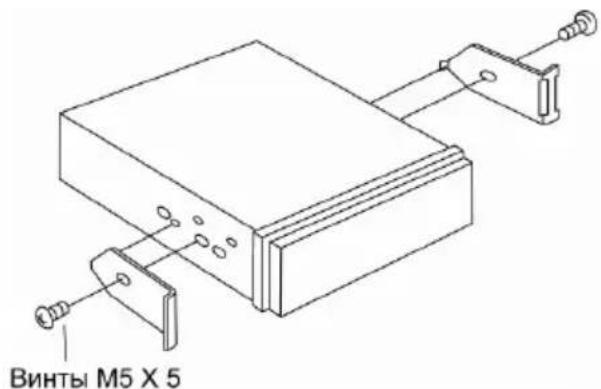

2. Закрепите скобы с обеих сторон устройства. Для этого используйте крепежные винты (5x5 мм). Вставьте устройство в металлический кожух и закрутите винты в специальных отверстиях по бокам.
3. Закрепите монтажный болт (5x24 мм) в отверстии на задней стенке устройства, наденьте сверху резиновую заглушку.
4. Вставьте устройство в кожух, закрепите его с помощью винта M4x6 на кузове автомобиля. Затем закрепите скобы с помощью четырёх винтов M2x2.
5. Закрепите на панели декоративную внешнюю рамку.

Примечание: В зависимости от глубины ниши в приборной панели, подбирайте крепёжные скобы соответствующей длины. Если глубина ниши слишком мала, монитор может выходить за пределы приборной панели примерно на 10 мм.

ВИНТЫ М5 X 5

Второй вариант установки

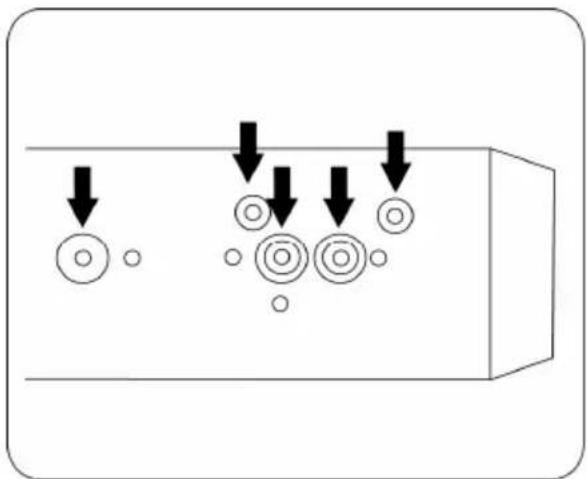

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях устройства. Закрепите устройство на крепежных кронштейнах штатного радиоприемника.

Примечание: При установке по второму методу кожух и декоративная внешняя рамка не используются, крепёжные скобы необходимо удалить.

Винты M5 X 5 Крепёжные кронштейны Приборная панель

Выберите положение кронштейнов, при котором резьбовые отверстия кронштейнов будут совмещены с резьбовыми соединениями на корпусе устройства. Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах. Для этого используйте винты необходимого типа и размера в зависимости от типа резьбовых отверстий на кронштейне.

Установка и снятие декоративной рамки

После установки в приборную панель закрепите на устройстве декоративную рамку. В верхней части рамки расстояние между крепежными язычками меньше, чем в нижней.

Для снятия рамки приподнимите ее верхнюю часть и выдвиньте вперед:

Затем отведите нижнюю часть рамки вниз и также выдвиньте ее вперед, после чего снимите рамку с устройства:

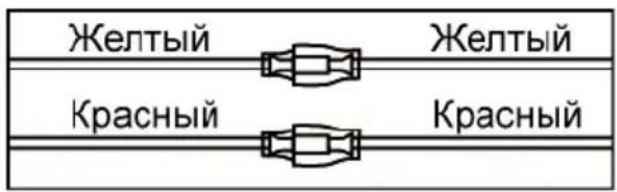

Розовь - к концевому выключателю стоянсчного тормоза (-) Желтый - вход камеры заднего обзора PRK SW CAMERA Подключение GPS-антенны GPS Antenna Разъем для подключения антены Провода разъема ISO Синий/Белый Синий Черный Оранжевый Желтый Красный Белый ○ Белый/Черный ○ Серый ○ Серый/Черный ○ Фиолетовый ○ Фиолетовый/Черный ○ Зеленый ○ Зеленый/Черный ○ Коричневый Розовый P CONT ANT. CONT GND ILLUMI Предохранитель BATT+ 15A ACC Левый канал FRONT L Передние каналы FRONTR Правый канал REARR R Тыловые каналы REAR L Левый канал MUTE REVERSE Белый - левый канал Красный - правый канал Желтый - видеовыход 1 VIDEO OUT 1 Желтый - видеовыход 2 VIDEO OUT 2 Черный MZ-TFT Белый - левый канал Передние каналы Красный - правый канал ВТОВИСНОМ МАЛТЕНОМ FRONT Белый - левый канал Красный - правый канал Тыловые каналы Красный - правый канал Серый ○ Центральный CENTER Синий ○ SUB WOOFER Вывод на сабвуфер Черный BT BUS Черный Тuner Video Input Желтый TV Tuner

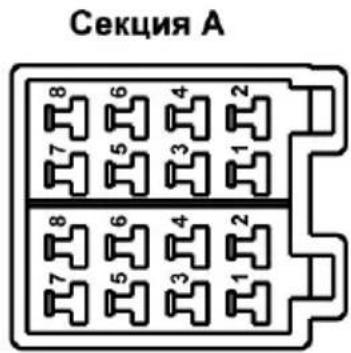

Назначение и расположение контактов разъема ISO

Конт.	Цвет провода	Назначение
A1	Коричневый	Вход отключения звука (-)
A4	Желтый	+12В постоянно
A5	Синий	Выход +12В на авт. антенну
A6	Оранжевый	К выключателю габаритных огней (+)
A7	Красный	+12В при включенном АСС
A8	Черный	Масса
B1	Фиолетовый	Правый задний динамик (+)
B2	Фиолетовый/Черный	Правый задний динамик (-)
B3	Серый	Правый передний динамик (+)
B4	Серый/Черный	Правый передний динамик (-)
B5	Белый	Левый передний динамик (+)
B6	Белый/Черный	Левый передний динамик (-)
B7	Зеленый	Левый задний динамик (+)
B8	Зеленый/Черный	Левый задний динамик (-)

Секция А

Секция В

Внимание! Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание.

Внимание! В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

Внимание! Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

В случае сброса настроек устройства после выключения зажигания поменяйте местами подключение желтого и красного провода, как показано на рисунке:

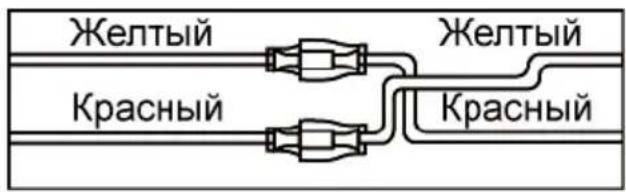

Желтый Желтый Красный Красный

Желтый Красный Желтый Красный

Назначение проводов

Оранжевый (ILLUMI)

Подключите данный провод к лампе габаритных огней. При включении габаритных огней в тёмное время суток яркость подсветки TFT-экрана и LCD-дисплея будет снижена, чтобы не слепить глаза (в дневное время яркость дисплея повышена для более чёткой видимости изображения).

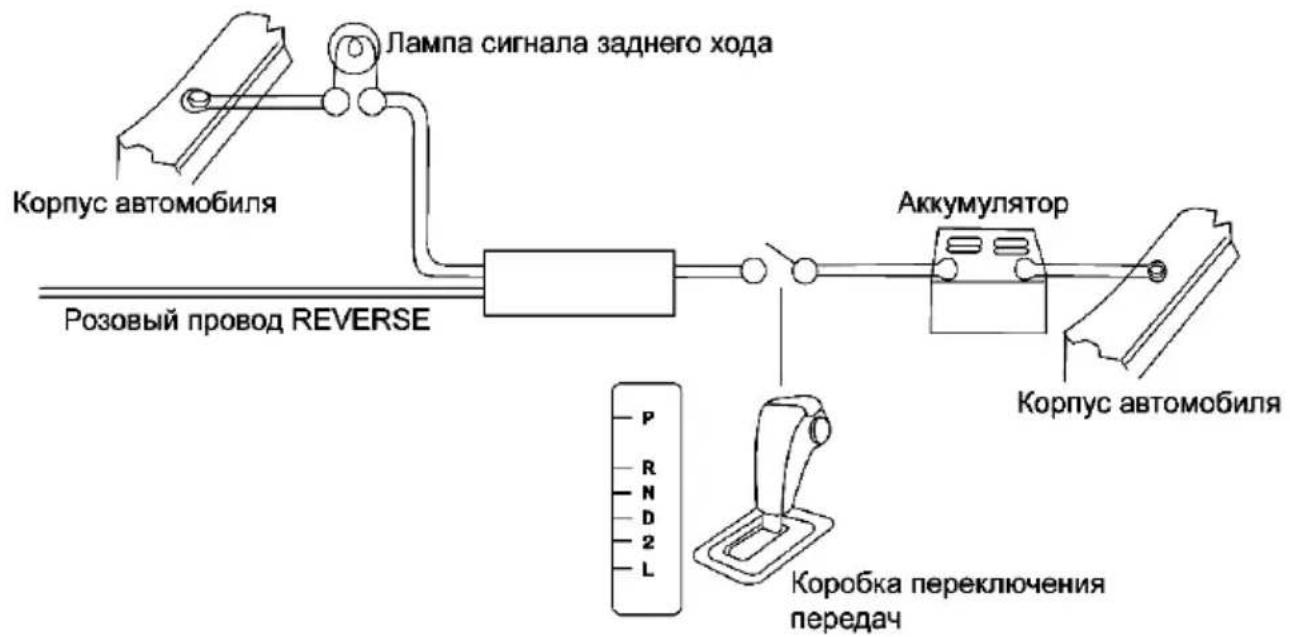

Розовый (REVERSE)

Если к устройству подключена камера заднего вида, то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры. После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму.


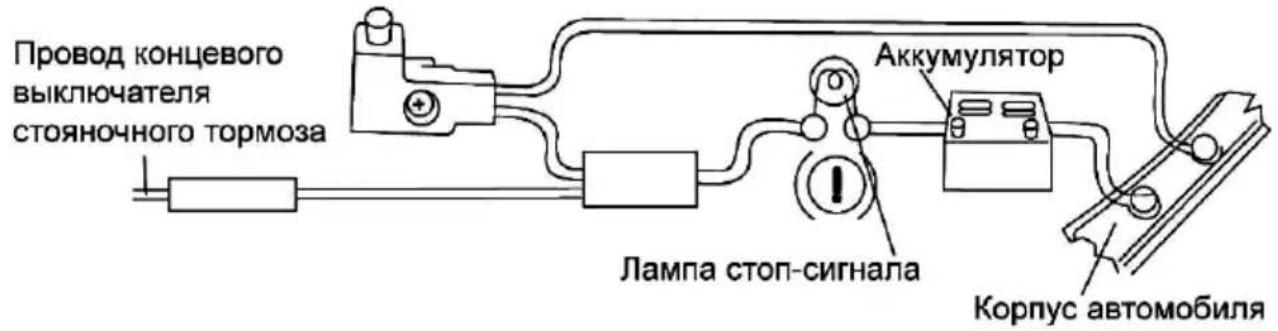

Розовый (PRK SW)

Подключите данный провод к концевому выключателю стояночного тормоза. Чтобы предотвратить просмотр видео и изображений во время движения, на экран будет выводиться предупреждающее сообщение до тех пор, пока не будет включен стояночный тормоз. Пассажиры на заднем сидении могут просматривать изображение на дополнительном мониторе (в комплект не входит).

Провод концевого выключателя стояночного тормоза Лампа стоп-сигнала Аккумулятор Корпус автомобиля

Синий/Белый (Р. CONT)

Данный провод предназначен для управления внешним усилителем.

Внимание! Подключайте данный провод только к управляющему входу внешнего усилителя.

Коричневый (MUTE)

При подключении данного провода к отрицательной клемме аккумулятора, происходит автоматическое отключение звука во время телефонного звонка при использовании системы hands-free.

Чёрный провод с RCA-разъёмом (MZ-TFT)

Функция MZ-TFT позволяет управлять устройством с помощью монитора с сенсорным управлением (при наличии данной функции в мониторе).

Данный провод предназначен для подключения дополнительного монитора для пассажиров на задних сидениях.

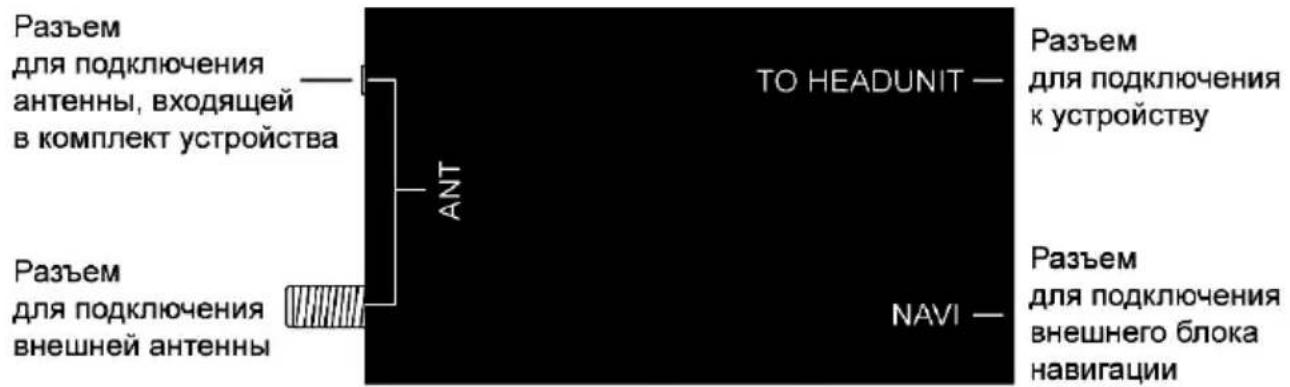

Разъем для подключения ТВ-тюнера (TV Tuner)

Подключите внешний ТВ-тюнер к устройству, используя кабель, входящий в комплект поставки:

Разъем для подключения антены, входящей в комплект устройства — ANT TO HEADUNIT — Разъем для подключения к устройству Разъем для подключения внешнего блока навигации Разъем для подключения внешней антенны

Желтый RCA-разъем (Tuner Video Input)

Используется для подключения видеовыхода ТВ-тюнера «CVBS»

Черный провод с разъемом (GPS Antenna)

Подключите к данному разъему антенну GPS, входящую в комплект поставки.

Черный провод с 8-контактным разъемом (BT BUS)

Используется для подключения внешнего модуля Bluetooth.

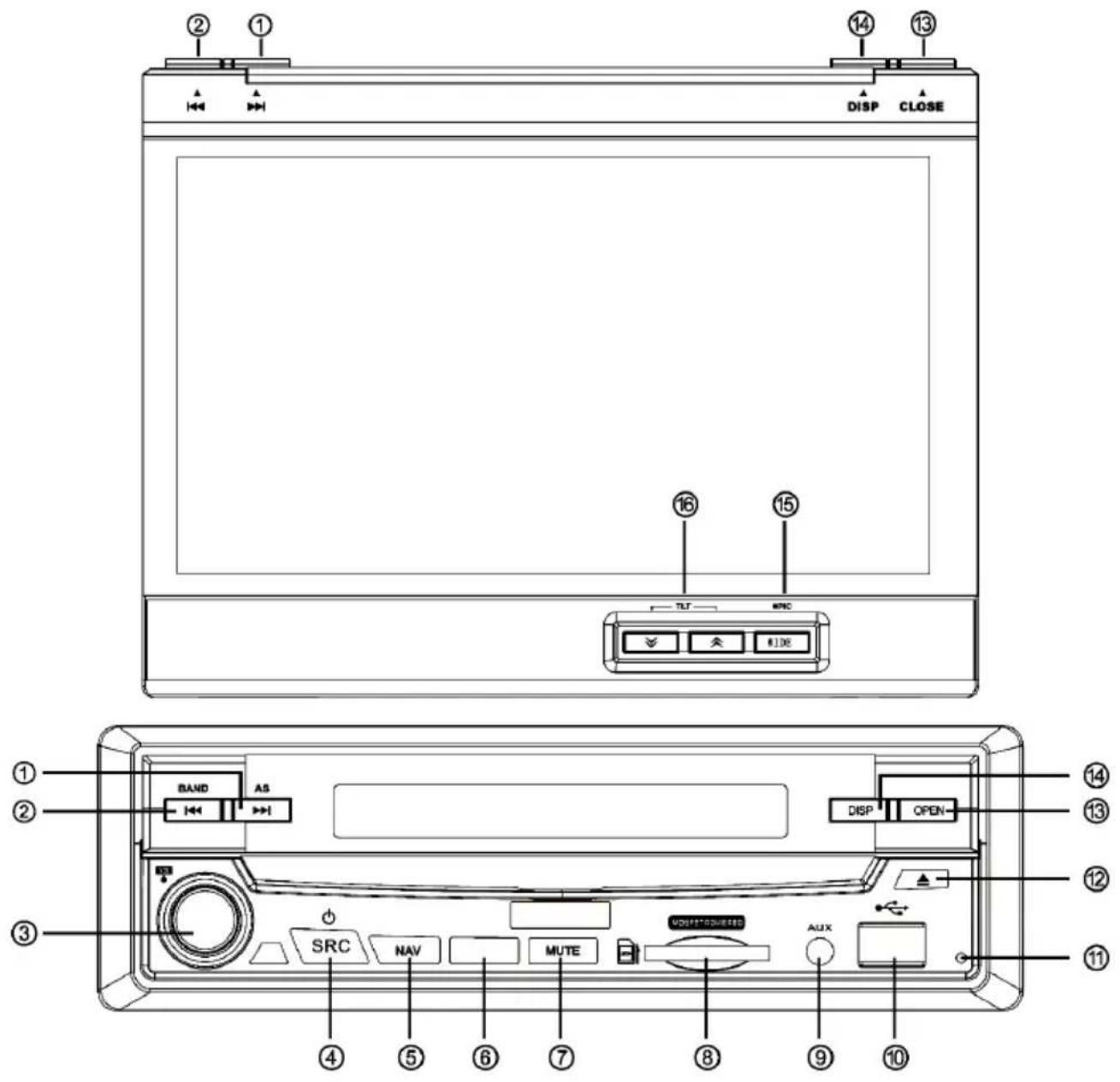

Элементы управления на передней панели

1. Кнопка AS/▶▶ – автоматическое занесение радиостанций в память; переход к следующей части (треку); автоматический поиск радиостанций в направлении увеличения частоты; перемещение курсора вправо.
2. Кнопка BAND/◀ – выбор диапазона радиоприёмника; переход к предыдущей части (треку); автоматический поиск радиостанций в направлении уменьшения частоты; перемещение курсора влево.
3. Регулятор громкости, выбор пресетов эквалайзера.
4. Кнопка ⏻/SRC – включение/выключение устройства и выбор источника сигнала.
5. Кнопка NAV – переключение в режим работы навигатора.
6. Кнопка ▶/II – воспроизведение/пауза, “Ввод”.

7. Кнопка MUTE - отключение/включение звука.

8. Слот для карт памяти SD/карты с навигационным программным обеспечением.

9. Линейный аудио/видеовход AUX.
10. Слот для подключения карт памяти USB.
11. Кнопка сброса всех настроек Reset.
12. Кнопка извлечения диска ▲
13. Кнопка открывания и закрывания монитора OPEN/CLOSE.
14. Кнопка переключения режима отображения на отдельном ЖК-дисплее DISP (работает только при закрытом мониторе).
15. Кнопка WIDE/PIC – изменение формата экрана.
16. Кнопки TILT – изменение угла наклона экрана.

Отдельный ЖК-дисплей

RPT ST AF PTY LOC TA TP ① ② ③ ④ ⑤

1. Значок диска (отображается при наличии диска в устройстве).
2. Значок режима повтора воспроизведения.
3. Отображение времени, параметров режима воспроизведения.
4. Параметры приема радиосигнала.
5. Отображение RDS-функций.

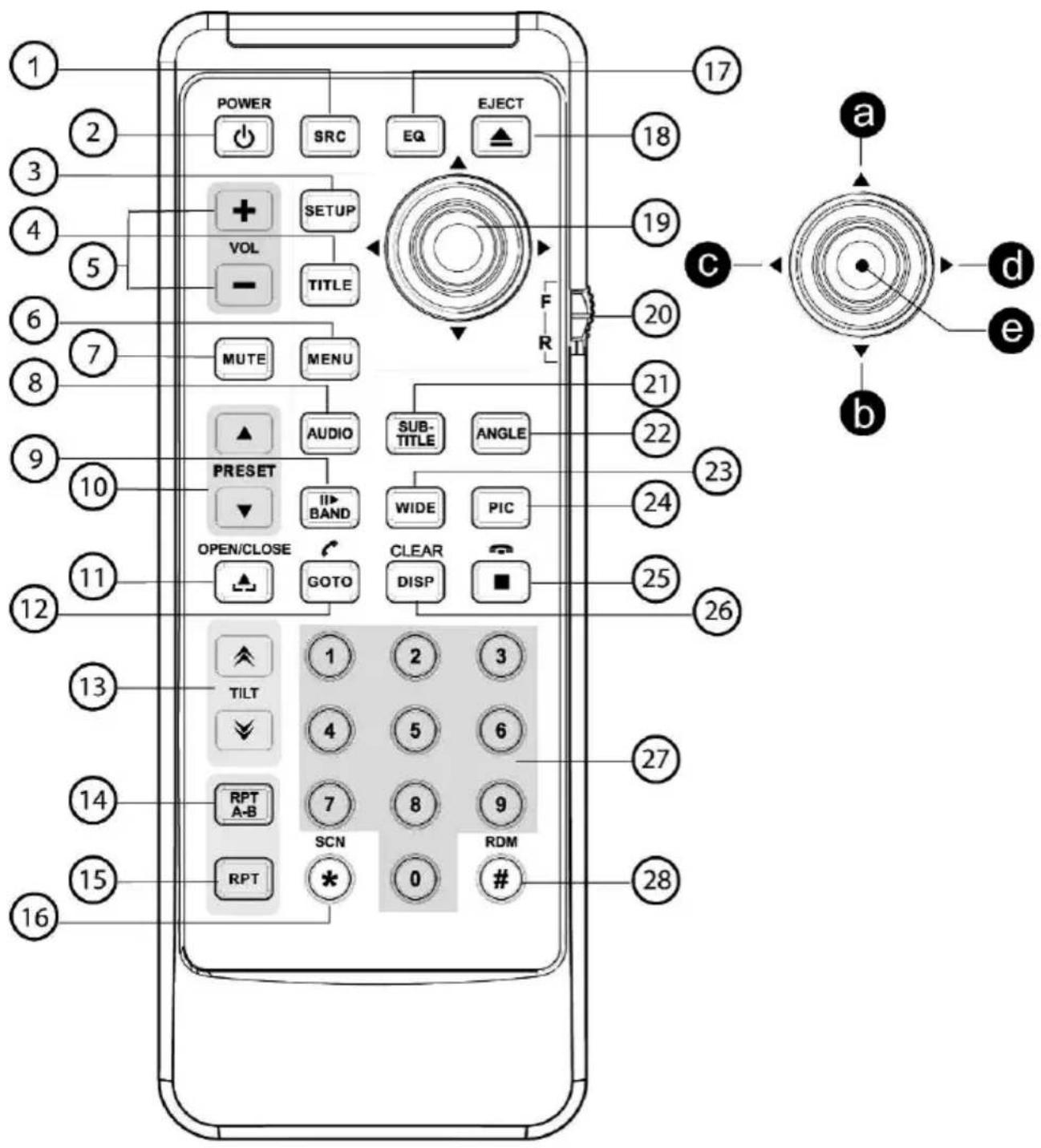

POWER SRC EQ EJECT 17 2 3 4 5 VOL SETUP TITLE MUTE MENU AUDIO SUB-TITLE ANGLE 20 21 22 23 24 25 26 27 28 OPEN/CLOSE IIP BAND WIDE PIC GOTO CLEAR DISP RPT A-B SCN RDM TILT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Кнопка выбора источника сигнала SRC.
2. Кнопка включения/выключения питания
3. Кнопка вызова меню настроек системы SETUP.
4. Кнопка перехода к списку заглавий DVD-диска TITLE.
5. Кнопки уменьшения/увеличения уровня громкости VOL.
6. Кнопка вызова основного меню DVD-диска и управления режимом PBC (для VCD) MENU.

7. Кнопка отключения/включения звука MUTE.

8. Кнопка выбора языка звукового сопровождения DVD-диска и выбора канала воспроизведения (для VCD) AUDIO.

9. Кнопка выбора диапазона радиоприёмника и включения режима замедленного воспроизведения видеодисков BAND.
10. Кнопки выбора сохранённых каналов радиоприёмника и ТВ-тюнера PRESET.
11. Кнопка открытия/закрытия монитора ▲.
12. Кнопка перехода к названию/части/времени/треку в режиме воспроизведения дисков GOTO.
13. Кнопки изменения угла наклона экрана TILT.
14. Кнопка управления режимом повторного воспроизведения произвольного фрагмента записи RPT A-B.
15. Кнопка управления режимом повторного воспроизведения RPT.
16. Кнопка управления режимом сканирующего воспроизведения SCN.
17. Кнопка управления настройками эквалайзера EQ.
18. Кнопка извлечения диска ▲.
19. Пятипозиционный джойстик управления воспроизведением:

а. Ускоренное воспроизведение в прямом направлении, перемещение курсора вверх.
b. Ускоренное воспроизведение в обратном направлении, перемещение курсора вниз.
с. Переход к предыдущей части (треку), автоматический поиск радиостанций в направлении уменьшения частоты, перемещение курсора влево.
d. Переход к следующей части (треку), автоматический поиск радиостанций в направлении увеличения частоты, перемещение курсора вправо.
e. Пауза/возобновление воспроизведения, "Ввод".

1. Кнопка переключения управления передней/задней зоной F-R.
2. Кнопка выбора языка субтитров DVD-диска SUBTITLE.
3. Кнопка выбора угла воспроизведения DVD-диска ANGLE.
4. Кнопка изменения формата экрана WIDE.
5. Кнопка регулировки яркости и контрастности изображения WIDE/PIC.
6. Кнопка остановки воспроизведения ■.
7. Кнопка отображения информации о воспроизведении и очистки введённых символов DISP/CLEAR.

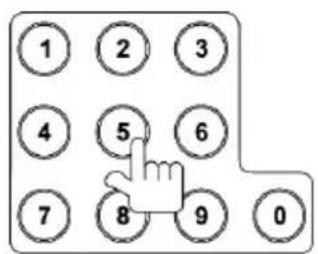

8. Кнопки цифрового ввода 0...9.
9. Кнопка управления режимом воспроизведения в произвольном порядке RDM.

Использование пульта дистанционного управления

• При использовании пульта дистанционного управления направляйте его на встроенный ИК-приёмник сигналов ДУ.
• Отклонение по горизонтали от прямого направления на ИК-приёмник не должно превышать 25°.

Установка батареек в пульт дистанционного управления

- Извлеките батарейный модуль, расположенный в нижнем торце пульта дистанционного управления, нажав на выступающую стрелку и потянув, как показано на рисунке.

① Нажмите ② Потяните

- Установите новую батарейку в держатель как показано на рисунке. Затем вставьте держатель в пульт до щелчка. Тип литиевых батареек - CR2025 (3B).

• Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.
• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.
• Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

Графические обозначения выполняемых операций

Для управления работой устройства Вам понадобится выполнять следующие операции с кнопками: быстрое нажатие, нажатие с удерживанием кнопки, повторные нажатия, вращение регулятора громкости (3) и тому подобное. Для наиболее наглядных объяснений введём следующие графические обозначения:

Обозначение Операция
	Быстрое однократное нажатие на кнопку
удерживать	Нажатие и удержание кнопки
повторно	Повторные нажатия
	Вращение регулятора громкости (3).

Для управления воспроизведением и регулировки настроек равно могут использоваться как кнопки пульта ДУ, так и кнопки передней панели. Функции всех кнопок описаны далее отдельно.

Иллюстрация для операции с кнопками передней панели будет расположена слева, а для операции с кнопками пульта ДУ – справа.

Если какие-либо операции управления или изменения настроек могут быть выполнены только с помощью кнопок передней панели или только пульта ДУ, данный момент будет отмечен отдельно.

Интерактивная сенсорная панель управления с графическим интерфейсом

Данное устройство оборудовано сенсорной интерактивной панелью. Вы можете выбирать функции или регулировать отдельные параметры, просто прикасаясь к экрану пальцем или пластиковой палочкой (стилусом).

Примечание. В режиме радиоприёмника меню выводится на экран постоянно и не может быть отключено.

Внимание! Не используйте металлические или остро заточенные предметы для управления сенсорной интерактивной панелью. Также не прилагайте чрезмерных усилий при касаниях экрана.

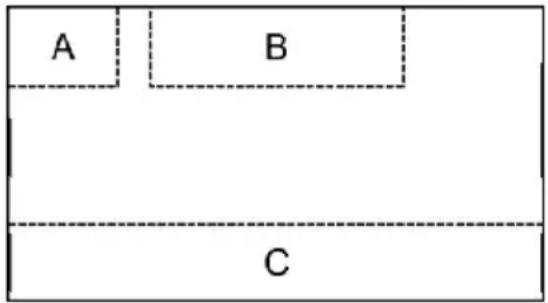

Сенсорные области управления на мониторе

A – вход в меню режимов (стр. 28).
В – отображение информации о воспроизведении.
С – отображение экранного меню управления.

A B C

Общие операции

Включение/выключение устройства

Нажмите любую кнопку на передней панели или кнопку POWER на пульте ДУ для включения устройства.

Удерживайте нажатой кнопку SRC на передней панели или нажмите кнопку POWER для отключения устройства.

Открытие/закрытие монитора

Нажмите кнопку OPEN на передней панели или на пульте ДУ, чтобы открыть/закрыть монитор.

Внимание!

• Не дотрагивайтесь до монитора во время его открытия или закрытия. Это может привести к поломке механизма и лишению права на бесплатное гарантийное обслуживание.
• Если движение монитора было заблокировано каким-либо внешним воздействием или преградой, то защитный механизм автоматически заблокирует монитор в текущем положении, во избежание поломок выдвижного механизма и возможных проблем с автомобилем.

Настройка угла наклона монитора

Меняя угол наклона монитора, Вы можете добиться наилучшей видимости изображения. Для этого нажимайте кнопки TILT на передней панели или пульте ДУ для наклона монитора назад/вперед.

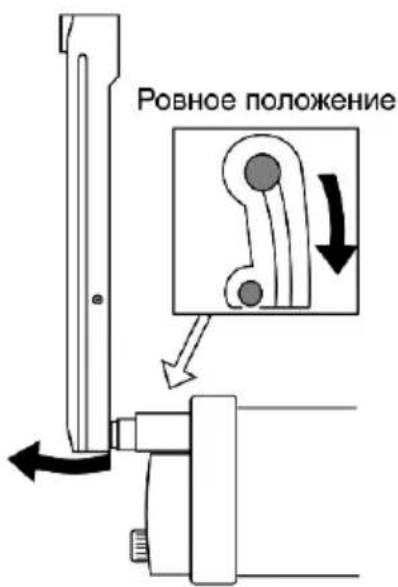

Настройка угла поворота монитора

Производится при открытом мониторе.

Предварительно установите желаемый угол наклона монитора. Поворачивайте монитор влево или вправо, взяв двумя руками за правую и левую стороны.

Ровное положение

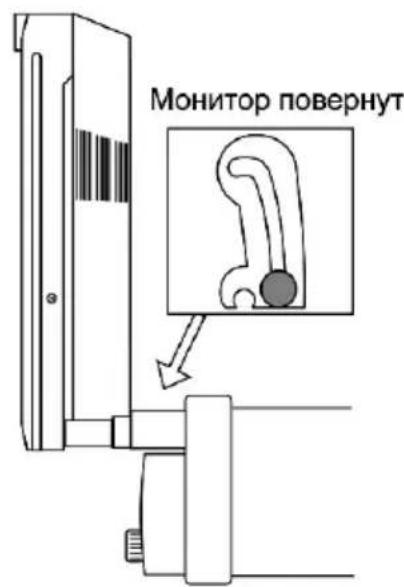

Монитор повернут

Обратите внимание на изображенные на рисунке положения выступов в пазах в ровном положении и при повернутом мониторе.

Внимание! При повернутом мониторе отсутствует возможность изменения угла наклона.

Регулировка уровня громкости

Вращайте регулятор громкости на передней панели или нажимайте кнопки VOL на пульте ДУ.

Отключение/включение звука

Нажмите кнопку MUTE на передней панели или пульте ДУ.

Любые операции по изменению уровня громкости автоматически отменяют режим отключения звука.

Некоторые часто применяемые операции (пульт ДУ)

Перемещение курсора

Подтверждение ввода ("Ввод")

Меню режимов

Войти в меню режимов можно коснувшись области А монитора (стр. 26) в любом режиме, кроме режима навигации, или нажав кнопку SRC на передней панели или на пульте ДУ. Для выбора необходимого режима коснитесь соответствующей иконки на экране.

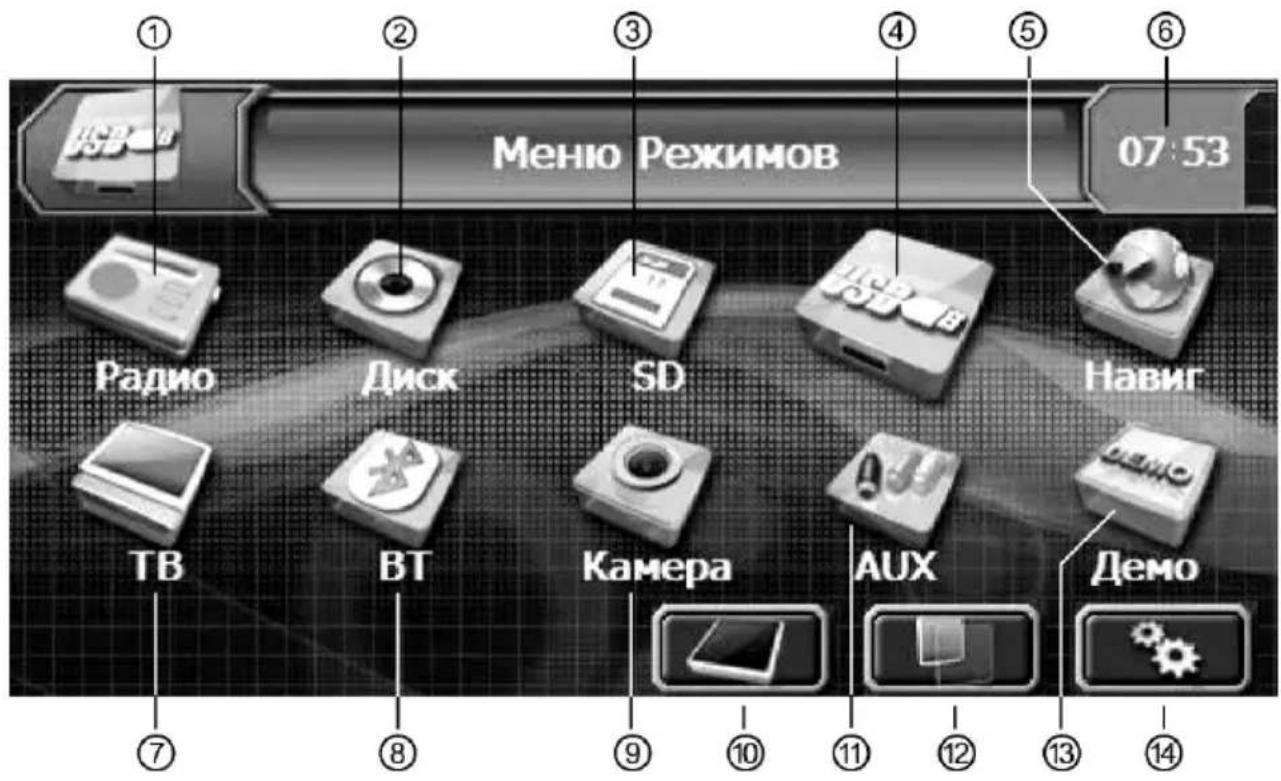

Меню Режимов 07:53 Радио Диск SD Навиг TB BT Камера AUX Демо

1. Режим радиоприемника.
2. Режим проигрывателя дисков.
3. Режим работы SD-карты.
4. Режим работы USB-карты.
5. Режим работы навигатора.
6. Отображение текущего времени.
7. Режим ТВ-тюнера.

8. Режим Bluetooth.

9. Переключение на видеокамеру заднего обзора.

Примечание: Если камера заднего обзора подключена к устройству, то при включении заднего хода автомобиля режим работы автоматически переключится на обзор с камеры.

1. Переключение монитора в режим ожидания STANDBY.
2. Переключение на аудио/видеовход AUX.
3. Включение режима задней зоны.
4. Режим "Демо" (показ основных функций и режимов устройства).
5. Переход в меню настроек устройства.

Выбор режима отображения экрана

Нажимайте кнопку WIDE на передней панели или на пульте ДУ при воспроизведении DVD/VCD дисков, просмотре изображений и в режиме ТВ-тюнера. Режимы отображения будут меняться в следующем порядке:

CINEMA полноэкранный NORMAL нормальный

Регулировка параметров изображения

1. Войдите в режим настройки изображения. Для этого удерживайте нажатой кнопку WIDE на передней панели или нажмите кнопку PIC на пульте ДУ. На мониторе появится следующее изображение:

BRIGHT CONTRAST

1. Выберите опцию BRIGHT (Яркость) или CONTRAST (Контрастность), последовательно нажимая WIDE на передней панели или с помощью джойстика пульта ДУ.
   В режиме ТВ-тюнера также доступна опция COLOR (Цветность).
2. Регулируйте величину параметра при помощи кнопок TILT на передней панели или используя джойстик пульта ДУ.
3. При просмотре изображений должен быть выбран режим "CINEMA".
4. Для выхода из режима настройки изображения выполните первый шаг ещё раз или не выполняйте никаких действий по настройке в течение нескольких секунд.

Перезагрузка системы

Для исправления сбоя или ошибки системы, нажмите длинным тонким предметом на кнопку сброса (11) на передней панели.

Управление радиоприемником

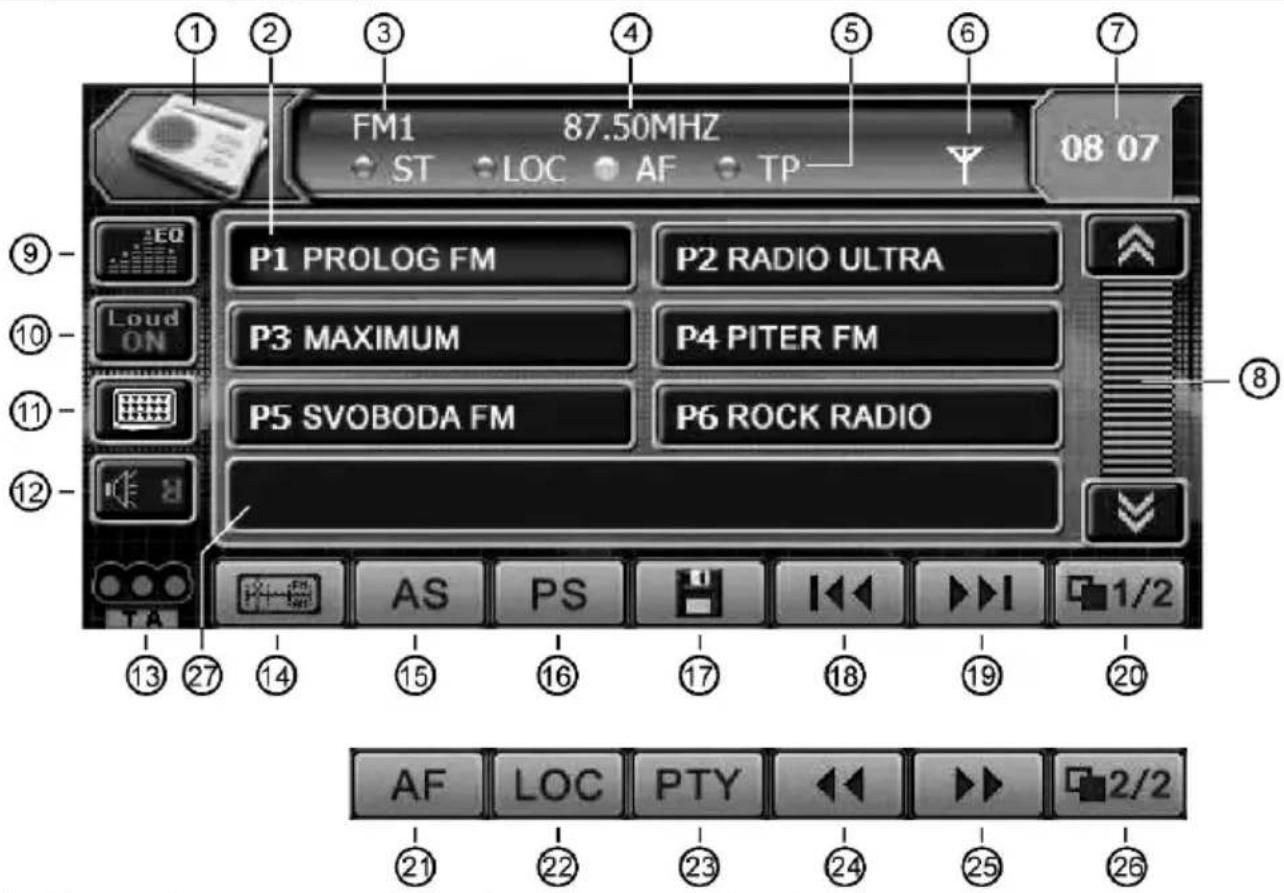

FM1 87.50MHZ ST LOC AF TP 08 07 P1 PROLOG FM P2 RADIO ULTRA P3 MAXIMUM P4 PITER FM P5 SVOBODA FM P6 ROCK RADIO AS PS 1/2 AF LOC PTY 2/2 ⑨- ⑩- ⑪- ⑫- ⑬- ⑭- ⑮- ⑯- ⑰- ⑱- ⑲- ⑳- ⑴- ⑵- ⑶- ⑷- ⑧- ⑨- ⑩- ⑪- ⑫- ⑬- ⑭- ⑮- ⑯- ⑰- ⑱- ⑲- ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟' ㉟-

1. Текущий режим работы (радиоприемник). Коснитесь для входа в меню режимов.
2. Кнопки предварительных настроек на радиостанции.
3. Текущий радиодиапазон.
4. Частота настройки.
5. Индикаторы включенных функций:

ST: индикатор стереоприёма.

LOC: индикатор приёма местных радиостанций.

AF, TP: индикаторы работы функций RDS.

1. Индикатор уровня сигнала радиостанции.
2. Текущее время.
3. Кнопки прокрутки, полоса прокрутки (выбор типа передаваемых радиостанций (в режиме PTY)).
4. Кнопка вызова режима эквалайзера.
5. Включение/выключение тонокомпенсации.
6. Цифровая клавиатура. Вход в режим ручного ввода частоты радиостанции.
7. Кнопка отключения/включения звука MUTE.
8. Включение/выключение RDS-функции TA.
9. Кнопка выбора диапазона.
10. Кнопка сканирования и автоматического сохранения наиболее мощных радиостанций.

11. Кнопка сканирования станций в выбранном диапазоне.

12. Кнопка входа в режим занесения текущей станции в ячейку памяти.

13. Кнопка автоматического поиска станции в направлении уменьшения частоты.
14. Кнопка автоматического поиска станции в направлении увеличения частоты.
15. Кнопка отображения второй страницы сенсорных кнопок.
16. Включение/выключение RDS-функции AF (режим автоподстройки частоты).
17. Кнопка выбора местного/дальнего режима приёма.
18. Кнопка включения RDS-функции PTY.
19. Кнопка пошаговой настройки на станцию в направлении уменьшения частоты.
20. Кнопка пошаговой настройки на станцию в направлении увеличения частоты.
21. Кнопка отображения первой страницы сенсорных кнопок.
22. Строка вывода RDS-информации.

Выбор диапазона

При закрытом/открытом мониторе

Также при открытом мониторе коснитесь кнопки выбора диапазона (14) в экранном меню.

Автоматическая настройка на радиостанцию

Для автоматического поиска ближайшей радиостанции в направлении увеличения/уменьшения частоты нажмите кнопку ▶▶/ напередней панели, в экранном меню или используйте джойстик пульта ДУ (кнопки "вправо-влево").

Для остановки поиска повторите указанные операции или нажмите на любую кнопку, функционально относящуюся к радиоприёмнику.

Ручная настройка на радиостанцию

Во время ручного поиска частота настройки меняется пошагово. Для настройки в направлении увеличения/уменьшения частоты нажимайте кнопки ▶▶ / ◀◀ в экранном меню или используйте джойстик пульта ДУ (кнопки "вверх-вниз").

- Коснитесь иконки цифровой клавиатуры в экранном меню или нажмите кнопку GOTO на пульте ДУ, затем введите частоту радиостанции в пятизначном формате. По окончании ввода нажмите джойстик на пульте ДУ или коснитесь иконки «Ввод» в экранном меню.

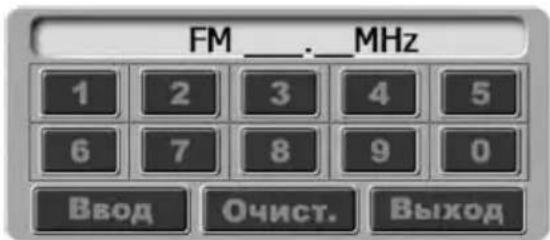

FM _.MHz 1 2 3 4 5 6 7 8 9 0 Ввод Очист. Выход

Автоматическая настройка на радиостанции с сохранением в памяти

Шесть станций текущего диапазона с наиболее мощным сигналом будут автоматически найдены и занесены в память, заменив ранее сохраненные радиостанции (режим автоподстройки частоты AF должен быть ОТКЛЮЧЕН!).

При закрытом мониторе:

При открытом мониторе:

Коснитесь кнопки AS в экранном меню.

Для остановки автоматического поиска нажмите на кнопку ещё раз.

Ручное сохранение радиостанции в памяти

Во время приёма радиостанции:

На пульте ДУ:

- нажмите кнопку ANGLE, затем кнопку 1...6 цифрового ввода.

При открытом мониторе в экранном меню:

Откройте меню занесения станции в память 📄. Сохраните станцию под желаемым номером ячейки памяти:

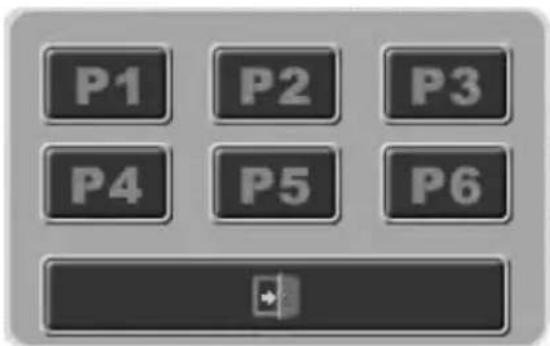

P1 P2 P3 P4 P5 P6

Данное меню закроется автоматически после нажатия на одну из кнопок.

Станции записываются вместо ранее сохранённых, удаляя частоту настройки предыдущей станции из памяти.

Вызов сохранённых в памяти радиостанций

На пульте ДУ:

Нажмите кнопку 1...6 цифрового ввода.

Коснитесь кнопки предварительной настройки на радиостанцию (P1 – P6) в экранном меню.

Сканирование радиостанций в выбранном диапазоне

Во время сканирования радиоприемник будет последовательно искать и на 10 секунд настраиваться на каждую радиостанцию выбранного диапазона в направлении увеличения частоты.

При открытом мониторе коснитесь кнопки PS в экранном меню.

Для остановки сканирования нажмите кнопку PS ещё раз.

Выбор местного или дальнего режимов приема

В режиме местного приема чувствительность автопоиска немного снижена для наиболее точной настройки на радиостанции, уровень приема которых чрезмерно высок. Для включения режима местного приема нажмите кнопку LOC в экранном меню.

Когда режим местного приёма включен, в экранном меню загорается индикатор "LOC".

Для отмены данного режима повторите вышеуказанную операцию.

Использование системы RDS (Radio Data System)

Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ дополнительной информацией. Декодируя эти данные, ресивер предоставляет пользователю удобные функции по использованию этой информации.

В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY, CT, RT.

PI (Program Identification Code): Код идентификации программы.

PS (Program Service Name): Название радиовещательной станции в виде букв и цифр.

AF (Alternative Frequencies): Альтернативные частоты. Список частот передатчиков, передающих одну и ту же программу, т.е. имеющих один и тот же PI.

TP (Traffic Program Identification): Идентификационные данные радиовещательной станции, передающей информацию о дорожном движении.

ТА (Traffic Announcement Identification): Идентификация сообщения о дорожном движении. Идентификационные данные, показывающие, передается или не передается информация о дорожном движении.

EON (Enhanced Other Networks Information): Передача информации по категориям PI, AF, TP, TA и т.д. в сетях, отличных от сети текущего приема.

PTY (Program Type Code): Код типа программы. Отражает содержание программы, например, новости, легкая музыка, спорт и т.д.

CT (Clock Time): Информация о текущем времени, благодаря которой ресивер может автоматически устанавливать и подстраивать собственные часы.

RT (Radio Text): Короткие сообщения о текущей песне или имени исполнителя, передаваемые радиовещательной станцией.

Режим AF

Нажмите иконку AF в экранном меню.

Когда данный режим включен, и сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее мощную станцию с тем же кодом PI.

Примечание. При включенном режиме AF автоматический и ручной поиск радиостанций производится только по радиостанциям, передающим сигналы RDS.

Прослушивание сообщений о дорожном движении

Режим ТА

Изменение состояния режима ТА:

В экранном меню:

Нажмите иконку.

Когда включен режим ТА и передается сообщение о дорожном движении:

• если устройство находится в другом режиме воспроизведения, оно временно переключится в режим радиоприемника.
• устройство временно переключится на радиостанцию в другой сети вещания (EON), если система EON обнаружит передачу сообщений о дорожном движении по другой программе.

Настройка на радиостанции по идентификатору ТР

Если режим ТА включен, нажимайте кнопки |◀◀ / ▶▶| экранном меню, на передней панели или джойстик на пульте ДУ (кнопки "вправо-влево") для поиска радиостанции, содержащей идентификатор ТР (при настройке на такие радиостанции, индикатор "ТР" высвечивается в экранном меню).

Примечание. При включенном режиме ТА автоматический и ручной поиск радиостанций производится только по радиостанциям, которые передают идентификатор ТР.

Использование кода PTY для выбора программ

Перейдите на страницу 2 экранного меню радиоприёмника. Нажмите кнопку PTY. Для выбора необходимого типа программ используйте кнопки и полосу прокрутки (8). Нажмите и удерживайте необходимый элемент списка типов программ (список расположен над кнопкой PTY):

NEWS - НОВОСТИ

AFFAIRS - деловые новости

INFO - информация

SPORT - спорт

EDUCATE - образование

DRAMA - драма

CULTURE - культура

SCIENCE - наука

VARIED - программы без определенного типа

POP M - поп-музыка

ROCK M - рок-музыка

EASY M - эстрадная музыка

LIGHT M - легкая музыка

CLASSICS - классическая музыка

OTHER M - другая музыка

WEATHER - погода

FINANCE - финансы

CHILDREN - детские программы

SOCIAL - социальные программы

RELIGION - религиозные программы

PHONE IN - программы с участием слушателей

TRAVEL - путешествия

LEISURE - досуг

JAZZ M - джаз

COUNTRY - кантри

NATION M - национальная музыка

OLDIES M - старые мелодии

FOLK M - народная музыка

DOCUMENT - документальные программы

Сразу после выбора типа программы включится автоматический поиск программ выбранного типа.

Операции управления воспроизведением дисков

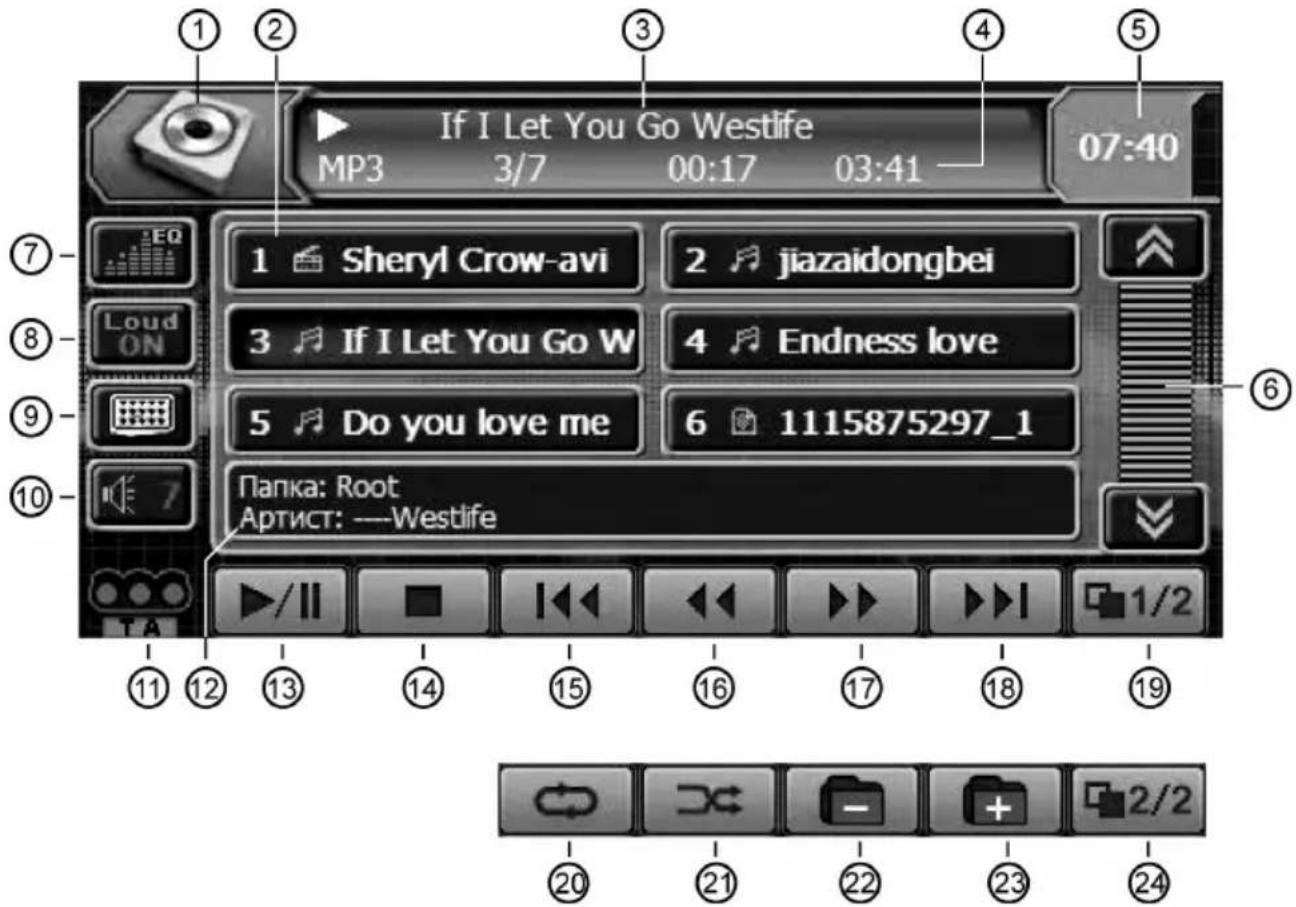

If I Let You Go Westlife MP3 3/7 00:17 03:41 07:40 1 Sheryl Crow-avi 2 jiazaidongbei 3 If I Let You Go W 4 Endness love 5 Do you love me 6 1115875297_1 Папка: Root Артист: —Westlife TA 11 12 13 14 15 16 17 18 19 20 21 22 23 24

1. Текущий режим работы (воспроизведение дисков). Коснитесь для входа в меню режимов.
2. Кнопки аудио/видеофайлов/изображений, находящихся на диске.
3. Название файла.
4. Строка информации – тип файла; номер проигрываемого файла/общее количество файлов в папке; время, прошедшее с начала воспроизведения файла; длительность воспроизведения файла.
5. Текущее время.
6. Кнопки прокрутки, полоса прокрутки (выбор файлов на диске).
7. Кнопка вызова режима эквалайзера.
8. Включение/выключение тонокомпенсации.
9. Цифровая клавиатура. Вход в режим выбора необходимого файла.
10. Кнопка отключения/включения звука MUTE.
11. Включение/выключение RDS-функции TA.
12. Отображение в циклическом порядке информации ID3 TAG (при ее наличии в файле) – имя исполнителя; название альбома; название композиции.
13. Кнопка паузы/воспроизведения.
14. Кнопка остановки воспроизведения.
15. Кнопка перехода к началу трека/к предыдущему треку.
16. Кнопка ускоренной перемотки в обратном направлении.

17. Кнопка ускоренной перемотки в прямом направлении.

18. Кнопка перехода к следующему треку.

19. Кнопка отображения второй страницы сенсорных кнопок.
20. Кнопка включения режима повторного воспроизведения.
21. Кнопка включения режима воспроизведения в случайном порядке.
22. Кнопка перехода к предыдущей папке/альбому.
23. Кнопка перехода к следующей папке/альбому.
24. Кнопка отображения первой страницы сенсорных кнопок.

Практически все операции управления воспроизведением могут быть выполнены при помощи экранного меню.

Воспроизведение диска начинается автоматически сразу после загрузки, независимо от текущего режима работы устройства. Если в устройство уже загружен диск, подсветка дискового отсека будет светиться красным, если диска в устройстве нет – подсветка будет светиться синим цветом.

Загрузка и удаление дисков

Вставьте компакт-диск в слот таким образом, чтобы рабочая сторона (сторона, на которую нанесена запись), была обращена вниз. Диск автоматически будет загружен.

Извлечение диска:

Примечание: Извлечь диск можно даже при выключенном питании устройства. После извлечения диска питание устройства снова выключится.

Временная остановка воспроизведения (пауза)

Для продолжения воспроизведения повторите операцию.

Остановка воспроизведения диска

Во время воспроизведения диска нажмите кнопку ■ один раз (действие, аналогичное временной остановке воспроизведения) или два раза для полной остановки воспроизведения. После этого воспроизведение DVD/VCD-диска возобновится с начала диска. Для дисков других форматов воспроизведение возобновится с начала текущего файла.

Ускоренное воспроизведение в прямом/обратном направлении

Во время воспроизведения дисков DVD, VCD, CD:

или нажмите кнопки ▶▶ / ◀◀ в экранном меню.

Отмена режима ускоренного воспроизведения:

или нажмите кнопку ▶ экранном меню.

Замедленное воспроизведение в прямом/обратном направлении

Во время воспроизведения дисков DVD, VCD, CD:

повторно

Отмена режима замедленного воспроизведения:

или нажмите кнопку ▶ экранном меню.

Замедленное воспроизведение в прямом направлении

Для дисков DVD, VCD: нажимайте кнопку BAND на пульте ДУ. Для возврата к нормальной скорости воспроизведения нажмите джойстик на пульте ДУ.

Повторное воспроизведение участка записи

Для дисков DVD, VCD:

Назначьте начальную и конечную точку фрагмента. Для этого нажимайте кнопку RPT A-B на пульте ДУ. Выделенный отрезок времени будет повторяться циклически. Для отмены повторного воспроизведения нажмите RPT A-B на пульте ДУ.

Повторное воспроизведение

Нажимайте кнопку RPT на пульте ДУ.

Тип диска Режим	повтора
DVD	Повтор главы → Повтор раздела → Повтор выкл.
VCD (PBC выкл.)	Повтор одного → Повтор всего → Повтор выкл.
CD	Повтор одного → Повтор выкл.
MP3	Повтор одного → Повтор папки → Повтор выкл.

Примечание: Для VCD-дисков функция повторного воспроизведения не работает, если функция PBC включена. Для включения/отключения функции PBC нажмите кнопку MENU на пульте ДУ.

Воспроизведение в случайном порядке

Нажмите кнопку RDM на пульте ДУ. Данная функция предназначена для воспроизведения содержимого диска в случайном порядке.

Тип диска Режим случайного воспроизведения
DVD, VCD (PBC выкл.), CD, MP3	Случайный вкл. → Случайный выкл.

Переход к следующему/предыдущему треку или части осуществляется также в случайном порядке.

Для отключения функции нажмите кнопку ещё раз.

Примечание: Если опция PBC VCD-диска включена, то при включении функции воспроизведения в случайном порядке PBC автоматически отключается.

Сканирующее воспроизведение

Нажмите кнопку SCN на пульте ДУ. Данная функция предназначена для включения режима воспроизведения первых 10 секунд каждого трека на диске CD.

Для отключения функции выполните указанную операцию ещё раз.

Переход к следующей/предыдущей части (треку)

Используйте джойстик пульта ДУ (кнопки "вправо-влево").

Если воспроизведение диска CD или MP3 длилось более 5 секунд, то после выполнения данной операции воспроизведение возобновится с начала текущего трека. Чтобы перейти к началу предыдущего трека проделайте указанную операцию 2 раза подряд.

Прямой выбор части или трека

С пульта ДУ:

1 2 3 4 5 6 7 8 9 0

Во время воспроизведения дисков DVD, VCD, CD Вы можете напрямую ввести номер части или трека с помощью цифровых клавиш пульта ДУ.

Например, Вы хотите выбрать трек 15: нажмите цифру 1, затем цифру 5.

В экранном меню/меню управления воспроизведением:

Коснитесь иконки цифровой клавиатуры для вывода на экран меню ввода. С помощью цифровых кнопок введите номер трека (для дисков VCD, CD, MP3), главы/раздела/времени (для дисков VCD, DVD). Нажмите "Ввод" для подтверждения ввода.

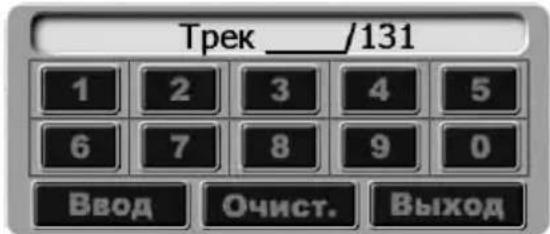

Трек __/131 1 2 3 4 5 6 7 8 9 0 Ввод Очист. Вывод

Переход к произвольному месту записи на диске GOTO

Данная функция применима для дисков DVD и VCD.

1. Вход в режим GOTO

Нажмите кнопку GOTO на пульте ДУ, затем, используя джойстик, перейдите к главе/разделу/треку/времени диска. Используя кнопки цифровой клавиатуры на сенсорной панели/пульте ДУ введите необходимое время, затем нажмите джойстик на пульте ДУ или кнопку "Ввод" на сенсорной панели.

2. Выбор элемента поиска

Используйте джойстик пульта ДУ.

Ввод цифр

Примеры.

Для диска DVD:

• Ищем момент времени - 1 час, 6 минут, 28 секунд от начала записи. Вводим в строке "Время" по порядку 1, 0, 6, 2, 8.
• Ищем раздел 2, главу 9. Выбираем строку "Раздел", вводим 2, затем строку "Глава", вводим 9.

Для диска VCD:

- Ищем момент времени - 1 час, 14 минут, 7 секунд от начала записи. Выбираем строку "Время" и вводим по порядку 1, 1, 4, 0, 7.

Меню DVD-диска, меню названий

Вход в меню названий /меню диска

Нажмите кнопку MENU на пульте ДУ или кнопку МЕНЮ в экранном меню управления. Используйте джойстик для перемещения по пунктам меню.

Выбор языка звукового сопровождения

Нажмите кнопку AUDIO на пульте ДУ.

Для DVD:

Вы можете выбрать один из записанных на диске языков звукового сопровождения.

Для VCD/CD:

На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух языках. Во время воспроизведения диска Вы можете выбрать одну из стереодорожек или стереоканал:

Левый → Правый → Стерео

Примечание: Левый и правый каналы могут работать неправильно из-за некорректной записи аудиофайлов.

Выбор языка субтитров

Нажмите кнопку SUBTITLE на пульте ДУ.

Вы можете выбрать один из записанных на DVD-диске языков субтитров (при условии, что диск записан с многоязычными субтитрами) или отключить субтитры.

Выбор камеры (угла) просмотра

Нажмите кнопку ANGLE на пульте ДУ.

Вы можете выбрать угол просмотра (камеру), если на диске имеются сцены, записанные более чем одной камерой.

Функция РВС

Даная функция доступна для VCD-дисков, поддерживающих функцию PBC (с версией не ниже 2.0).

Нажмите кнопку MENU на пульте ДУ.

Если функция РВС включена, то после загрузки диска на экран монитора автоматически выводится меню диска. Некоторые диски позволяют переход к меню диска, если во время воспроизведения будет нажата кнопка BAND.

• Когда функция РВС включена, не могут быть выполнены операции повторного воспроизведения, прямого выбора части/трека.
• При работе режимов сканирующего воспроизведения, воспроизведения в произвольном порядке, поиска, функция РВС автоматически отключается.

Увеличение и уменьшение изображения

Во время просмотра видеофайлов (кроме дисков DVD) и изображений Вы можете увеличивать/уменьшать изображение (для дисков VCD только увеличивать), коснувшись области С сенсорной панели и нажимая иконку в экранном меню управления.

Отображение информации о воспроизведении

Для вывода информации на экран коснитесь области В экрана (стр. 26).

Для DVD:

DVD T: 5/8 C:2/16 00:08:08 .... 2/6 Eng 1 2 3 4 5

1. Тип диска.
2. Надпись 5/8 обозначает: диск состоит из 8 разделов, на данный момент проигрывается 5 раздел.
3. Надпись 2/16 обозначает: текущий раздел состоит из 16 глав, на данный момент проигрывается 2 глава.
4. Время воспроизведения текущего раздела.
5. Данная надпись обозначает: на диске записаны субтитры на 6 языках, и на данный момент выбран язык под номером 2 – английский.

Для VCD:

VCD2.0 T:6/18 00:02:18 1 2 3

1. Тип диска.
2. Надпись 6/8 обозначает: на диске имеется всего 18 треков, на данный момент проигрывается трек под номером 6.
3. Время воспроизведения текущего трека.

Режим ТВ-тюнера

Автоматическая настройка на телеканал

Автоматический поиск канала в направлении увеличения/уменьшения частоты:

– удерживайте нажатой кнопку▶/ на передней панели устройства или используйте джойстик пульта ДУ (кнопки “вправо-влево”).

Как только телеканал будет найден, поиск будет остановлен и начнется воспроизведение найденного телеканала. В случае если сигналы телеканалов слишком слабые, поиск после совершения полного цикла остановится на первом канале.

Автоматическая настройка на телеканалы с сохранением в памяти

Данная функция позволяет автоматически находить и сохранять телеканалы в доступном диапазоне частот.

При открытом/закрытом мониторе

Удерживайте нажатым более 2 секунд джойстик на пульте ДУ.

Для остановки поиска повторите указанную выше операцию или нажмите на любую кнопку, функционально относящуюся к ТВ-тюнеру.

Сканирование телеканалов

Во время сканирования ТВ-тюнер будет автоматически на 10 секунд настраиваться на каждый сохранённый в памяти телеканал.

При открытом/закрытом мониторе

Нажмите кнопку ▶/□ на передней панели устройства или джойстик на пульте ДУ.

Для остановки поиска повторите указанные выше операции или нажмите на любую кнопку, функционально относящуюся к ТВ-тюнеру.

Переключение каналов

Для перехода к следующему/предыдущему каналу нажимайте кнопки ▶▶/ на! передней панели или используйте джойстик пульта ДУ (кнопки "вправо-влево"). Для перехода к следующему/предыдущему каналу, сохраненному в памяти устройства, используйте джойстик пульта ДУ (кнопки "вверх-вниз"). Также для прямого вызова каналов используйте кнопки цифрового ввода пульта ДУ.

Внимание! Каждому частотному каналу соответствует определенный номер диапазона телевещания, редактирование каналов невозможно.

Режим воспроизведения карт памяти SD

Вставьте в слот (8) на передней панели устройства карту памяти SD. Ориентация карты указана слева от слота. Воспроизведение файлов, находящихся на карте, начнется автоматически. Если карта уже находится в устройстве, нажмите иконку

SD. в меню режимов. Управление воспроизведением файлов, находящихся на карте памяти, аналогично управлению воспроизведением файлов на дисках CD-R/RW, DVD-R/RW.

Для извлечения карты необходимо выйти из режима воспроизведения SD-карты. После этого аккуратно, не прилагая излишних усилий, извлечь карту из слота.

Режим навигатора

Подключите внешнюю GPS-антенну к соответствующему разъему на задней панели устройства (стр. 19). Вставьте в слот (8) карту памяти SD с навигационным программным обеспечением "Навител Навигатор 3.2 – Автоверсия". Нажмите

иконку Навия в меню режимов. Работа устройства в режиме навигации подробно описана в инструкции, идущей в комплекте с программным обеспечением.

Режим "Камера"

Данный режим позволяет отображать на ЖК-мониторе сигнал камеры заднего обзора. Также устройство автоматически переходит в данный режим при включении заднего хода.

Внимание! Если провод REVERSE не подключен в соответствии с данной инструкцией, то при включении заднего хода устройство не сможет автоматически переключаться в режим "Камера".

Режим AUX

Подключите внешний источник сигнала к входу AUX на передней панели, используя кабель, входящий в комплект поставки. Для просмотра сигнала с

внешнего источника нажмите иконку AUX в меню режимов. Для выхода из данного режима коснитесь области A (стр. 26) сенсорной панели или нажмите кнопку SRC на передней панели устройства или пульте ДУ.

Режим USB

Откройте крышку слота (10) и подключите карту памяти USB. Воспроизведение файлов начнется автоматически. Если карта уже подключена к устройству,

нажмите иконку USB в меню режимов. Управление воспроизведением файлов, находящихся на карте памяти, аналогично управлению воспроизведением файлов на дисках CD-R/RW, DVD-R/RW.

Для извлечения карты необходимо выйти из режима воспроизведения USB. После этого аккуратно, не прилагая излишних усилий, извлечь карту из слота.

Режим двухзонного воспроизведения

Данное устройство имеет функцию двухзонного воспроизведения; водитель и пассажиры на задних сидениях могут воспроизводить разные источника сигнала одновременно.

В передней зоне воспроизводятся все поддерживаемые источники сигнала, а пассажиры во второй зоне могут проигрывать файлы, находящиеся на диске или карте памяти SD/USB, осуществлять их просмотр через дополнительный монитор и прослушивание в наушниках, подключенных к разъему "HEADPHONE MULTIZONE".

Нажмите иконку в меню режимов. Выберите источник сигнала (диск, карта памяти SD/USB). Управление воспроизведением осуществляется в обычном режиме.

При нажатии иконки во второй зоне будет воспроизводиться тот же источник сигнала, что и в передней, но один из трех (диск, карта памяти SD/USB).

Огромное преимущество двухзонного режима в том, что дети на заднем сидении могут смотреть программы во время длительных поездок, не отвлекая водителя.

Для выхода из режима второй зоны нажмите иконку

Меню настроек устройства

1. Вход в меню настроек

На пульте ДУ:

Нажмите кнопку SETUP.

В меню режимов:

Коснитесь иконки.

В меню управления:

Коснитесь иконки

1. Выбор опции меню, параметра опции, значения параметра Используйте джойстик на пульте ДУ.
2. Подтверждение выбора параметра и значения параметра Нажмите джойстик на пульте ДУ.

Примечание: Все вышеописанные операции могут быть выполнены нажатием на соответствующие элементы меню.

Меню настр 08:11 Осн. Язык Рад. Ауд. Дин. ВТ Инфо Дост Часы 24 часа Устр Настр. час 08 : 29 Гром Видеовх. Авто Ост. Парковка Выкл.

Основные настройки

Часы

Выбирается представление показаний часов в 12-часовом или 24-часовом формате.

Настройка часов

Коснитесь значения часов/минут для входа в режим регулировки, нажимайте появившиеся на экране иконки + и для установки времени.

Видеовход

Данная опция предназначена для выбора системы кодирования цвета: Авто, NTSC, PAL, SECAM. Рекомендуемое состояние данной опции - автоопределение системы ("Авто"). Принудительная установка системы цветности может понадобиться, если сигнал телевизионной станции слаб настолько, что система цветности не определяется автоматически.

Парковка

Когда данная опция выключена, Вы можете просматривать видео даже во время движения. При включенной опции Вы сможете просматривать изображения и видео только после включения стояночного тормоза.

Языковые настройки

Меню

Выбор языка экранного меню настроек.

Аудио

Выбор языка звукового сопровождения DVD-диска.

Примечания:

• Если DVD-диск не содержит аудиофайлов на выбранном языке, то все диалоги будут звучать на установленном по умолчанию языке.
• Язык звукового сопровождения также можно менять с помощью кнопки AUDIO пульта ДУ.

Субтитры

Выбор языка субтитров DVD-диска.

Примечания:

• Если DVD-диск не поддерживает выбранный язык, то субтитры будут выводиться на том языке, который установлен на диске по умолчанию.
• Язык субтитров также можно менять с помощью кнопки SUBTITLE пульта ДУ.

Меню

Выбор языка меню DVD-диска.

Примечание:

Если DVD-диск не поддерживает выбранный язык, меню диска и меню названий будет отображаться на том языке, который установлен на диске по умолчанию.

Настройки радио

CT (Clock Time)

Данная функция RDS включает/выключает режим вывода информации о текущем времени, благодаря которой устройство может автоматически устанавливать и подстраивать собственные часы.

Регион

При помощи данной функции можно выбрать частотные диапазоны и шаг настройки радиоприемника в соответствии со стандартами вещания в данном регионе.

Громкость ТА

Выберите уровень громкости, на котором будет транслироваться информация о дорожном движении при включенном режиме ТА.

Аудионастройки

DRC

Функция сжатия динамического диапазона аудиосигнала. Данная функция может понадобиться во время воспроизведения дисков с малым уровнем громкости или при высоком уровне внешних шумов.

Аудио

Данная функция позволяет выбрать режим звука: Объемный звук или Стерео.

Pro Logic II

Данная функция позволяет выбрать режим объёмного звучания: Музыка, Кино, Матрица.

Фильтр

С помощью данной функции Вы можете добиться необходимого звучания басов, наиболее подходящего для акустики вашего автомобиля. Для этого выбирайте соответствующую частоту среза фильтра сабвуфера.

Динамики

4 к. В данном режиме работают два передних и два задних динамика. Выходы центрального динамика и сабвуфера выключены.

4.1 к: В данном режиме работают два передних, два задних динамика и сабвуфер. Выход центрального динамика выключен.

5.1 к: В данном режиме работают все 5 динамиков и сабвуфер.

Коснитесь иконки любого из динамиков для проверки правильности установки передних и тыловых динамиков, центрального канала и сабвуфера.

Коснитесь иконки Саб для вывода меню фазы (для 4.1СН, 5.1СН):

0^ - на сабвуфер подается синфазный сигнал.

180^ - сигнал на сабвуфер подается в противофазе.

Устройство имеет функцию задержки звука по времени. Данная функция доступна только для дисков DVD, которые содержат аудиотреки со звуком Dolby Digital.

Задержка может быть установлена для заднего левого, заднего правого и центрального динамиков. Меню задержек появляется при касании соответствующей иконки.

Диапазон задержек :

Тыловые левый и правый динамики (RL и RR), центральный динамик (в режиме 5.1 к): 0 \~ 15 мс

Настройки Bluetooth

Bluetooth

С помощью данной функции Вы можете включить или отклю модуль Bluetooth.

Автоответ

Данная функция управляет автоматическим приёмом входящих вызовов.

Соединение

Если соединение было утеряно в результате выключения питания устройства или по каким-либо другим причинам, оно будет автоматически восстановлено. Для этого должна быть выбрана опция "Авто". Иначе соединение придётся устанавливать вручную.

Код соединения

Для соединения встроенного модуля Bluetooth устройства с другим устройством Вам потребуется ввести код 1234. При включенном модуле Bluetooth данный код может быть изменён.

Инфо

Отображение информации об устройстве (модель, версия программного обеспечения).

Доступ

Пароль

Коснитесь правой колонки опции "Пароль" рядом с иконкой цифровой клавиатуры для вывода на экран цифровых кнопок. Введите новый шестизначный пароль и нажмите кнопку Ввод.

На заводе-изготовителе устанавливается пароль "012345".

Когда в поле значения пароля выводится символ открытого замка, вы можете ввести любой собственный пароль.

Если Вы забыли пароль, нажмите кнопку сброса (11) на передней панели устройства.

Доступ

Данный раздел меню позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном устройстве: от уровня 1 (дети) до "Взрослые" (без ограничений).

Чем меньше значение, тем более строгие ограничения для просматриваемого материала:

1 Детские

2 G

3 PG
4 PG-13
5 PG-R
6 R
7 NC-17
8 Взрослые

Для того, чтобы иметь возможность изменять значение уровня доступа, в опции "ПАРОЛЬ" должен индицироваться символ открытого замка. Для этого в опции "ПАРОЛЬ" следует ввести верный пароль и подтвердить ввод.

Заводские установки

Данная опция позволяет сбросить все настройки меню в состояние, которое было установлено при изготовлении устройства. Для этого коснитесь правой колонки опции - "Сброс".

Устройства

Камера

Данная функция управляет режимом отображения обзора с камеры во время заднего хода автомобиля:

Нормально: Изображение с камеры выводится на экран в таком же ракурсе, как видел бы водитель, обернувшись назад.

Зеркально: Разворот изображения с камеры по горизонтали. В таком режиме монитор может использоваться как зеркало заднего вида.

Открывание экрана

Авто.: Экран автоматически открывается при включении питания устройства.

Вручную: Если экран был открыт ранее, он остаётся в таком положении даже при выключении зажигания автомобиля.

Выкл.: Экран открывается только при нажатии на кнопку OPEN, когда питание устройства включено.

Закрытие экрана

После открывания экран автоматически смещается немного назад для удобства доступа к кнопкам на передней панели. В то же время экран может упираться в переднюю панель автомобиля. Выберите "Выкл." для отключения автоматического смещения экрана назад.

Автояркость

Данная опция предназначена для автоматической регулировки яркости подсветки экрана в зависимости от внешнего освещения. Для включения функции выберите "ВКЛ."

Громкость

Данная функция позволяет предотвратить резкий перепад громкости при переключении с текущего режима работы на какой-либо другой.

Выберите режим работы для установки громкости.

С помощью кнопок + и - выберите желаемый уровень громкости от -6 до +6.

Остальные настройки

Калибровка

Если произошёл сбой в управлении сенсорным экраном, то есть изображение кнопки на экране не соответствует её действительному расположению, необходимо выполнить операцию калибровки сенсорного экрана. После входа в режим калибровки необходимо пальцем нажать и удерживать более 2 секунд небольшое перекрестие в центре экрана (рекомендуется использовать стилус для более точной калибровки), затем в верхнем левом углу, нижнем левом углу, нижнем правом углу и в верхнем правом углу экрана. После этого, чтобы новые калибровочные настройки вступили в силу, необходимо нажать на сенсорный экран в любой точке. Если нажатия не последует, через 30 секунд произойдет автоматический выход из режима калибровки и возврат к предыдущим калибровочным настройкам.

Driver Seat

Для автомобилей с левым или правым рулем предусмотрена настройка сигналов в режиме навигатора – воспроизведение из левого (Влево) или правого (Вправо) динамика соответственно.

SD Switch

Выберите тип данных, находящихся на карте памяти SD – аудио/видеофайлы, изображения (медиа); навигационное программное обеспечение (Навиг).

Режим настроек звучания - эквалайзер

С помощью данных аудио настроек Вы можете добиться звучания, наиболее приятного вашему слуху.

Для входа в режим эквалайзера 2 раза нажмите кнопку EQ в любом из режимов воспроизведения или нажмите на регулятор громкости (3).

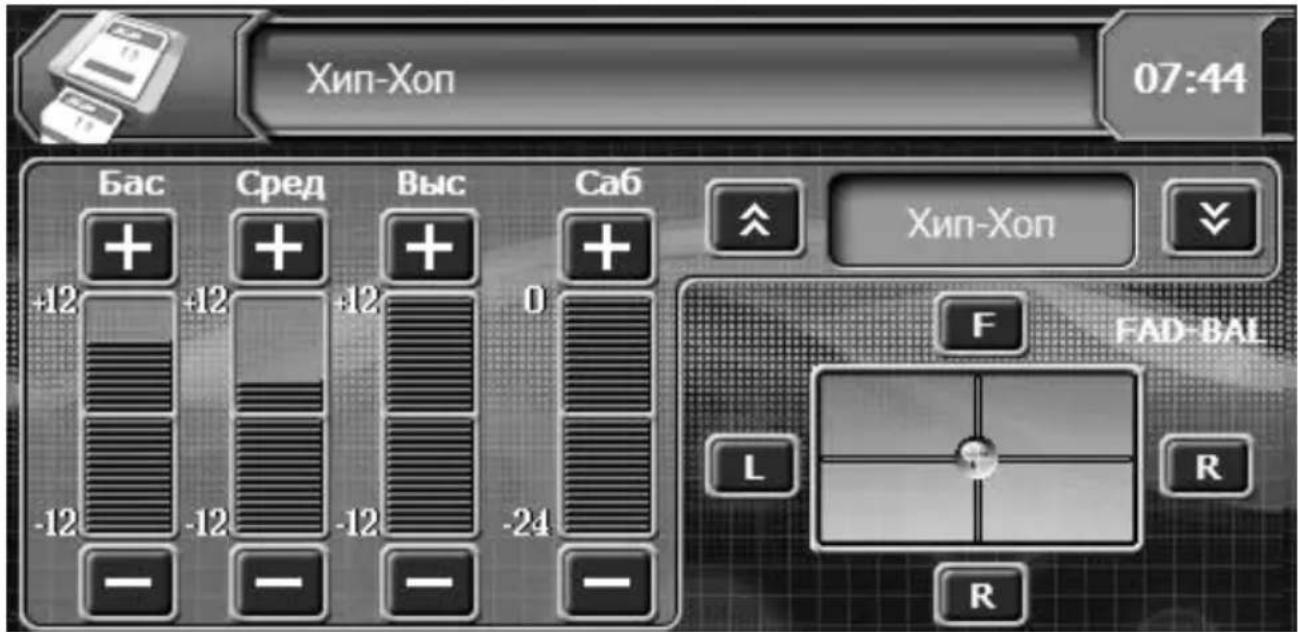

На экране появится следующий интерфейс:

Хип-Хоп 07:44 Бас Сред Выс Саб + + + + + Xип-Хоп F FAD-BAL L R R

- Регулировка всех параметров осуществляется непосредственно на сенсорном экране: коснитесь нужного параметра, регулятора или области.

• Эквалайзер имеет 8 предоставленных настроек: Свой, Рок, Хип-Хоп, Танцы,

Латино, Рейв, Город, Акустика. Для выбора настроек нажимайте кнопки

и 🎨. Все настройки имеют фиксированные значения уровня частот. Изменять значения параметров можно только для режима "Свой".

- При ручной регулировке уровня частот режим эквалайзера автоматически изменится на "Свой".

Регулировка баланса тылового – фронтального и левого – правого каналов осуществляется путем касания области FAD-BAL в том месте, где находится слушатель. При этом достигается выравнивание стереопанорамы:

F – передние динамики,
R – тыловые динамики;
L – левые динамики,
R – правые динамики.

Регулировка с пульта ДУ:

Используйте джойстик.

Регулировка в сенсорном меню:

Коснитесь нужного параметра, регулятора или области.

Использование карт памяти USB

• Устройство поддерживает чтение карт памяти, содержащих форматы: MP3, WMA, JPEG, VCD, AVI, MPG.
• Поддерживаются карты объёмом до 8 Гб.
• Объем поддерживаемой карты зависит от фирмы-изготовителя.
• Рекомендуются карты фирм Transcend и Kingston.
• Файловая система FAT12 / FAT32.
• Название файла: 32 символа; название директории: 32 символа; русский язык поддерживается не во всех случаях.
• Информация ID3 TAG (версия 2.0): песня/исполнитель/альбом: 32 символа; русский язык поддерживается не во всех случаях.
• Поддерживается интерфейс USB 1.1, 2.0; передача данных только со скоростью интерфейса USB 1.1.
• Не все виды USB-карт совместимы с данным устройством.

Работа с телефоном при помощи модуля Bluetooth®

Список мобильных телефонов, совместимых с модулем Bluetooth® мультимедийного центра и поддерживающих функции A2DP и AVRCP:

ASUS P535
HTC TyTNII, Touch
LG Shine KE970, Viewty
Motorola A1200, E6, K1, V3x, V8, Z6
Nokia 5300, 5610, 5700, 6085, 6110, 6300, 7500
Samsung F338, U708,	Z728, D820, D528
Sony-Ericsson W580i,	P1i, S500i, K610i, K618i, W880i, K800i, M600i

Подключите внешний модуль Bluetooth к соответствующему разъему (стр. 19).

Нажмите иконку ВТ в меню режимов (стр. 28) для включения режима работы Bluetooth.

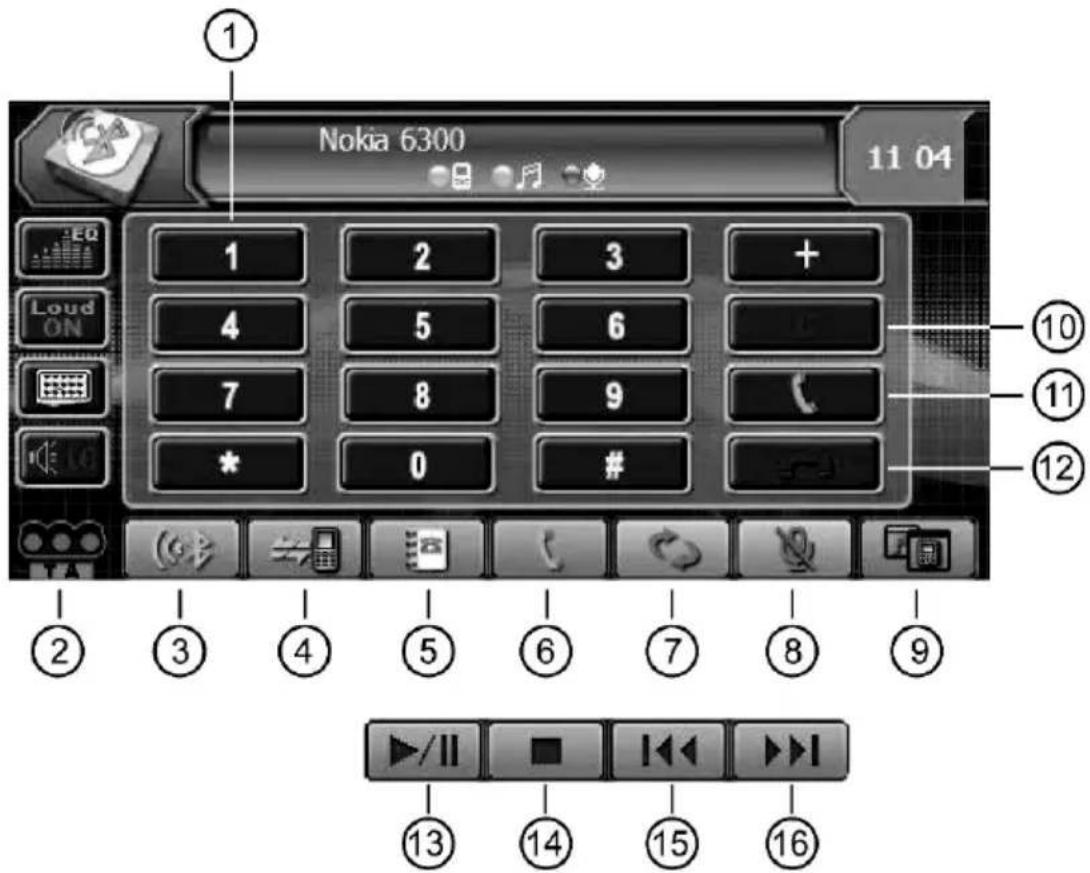

Меню Bluetooth:

1 Nokia 6300 11 04 1 2 3 + Loud ON 4 5 6 7 8 9 * 0 # ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ 13 14 15 16

1. Кнопки набора номера (0 - 9, +, *, #) .
2. Кнопка включения RDS-функции TA.
3. Кнопка согласования с телефоном.

4. Кнопка соединения с телефоном в стереорежиме.

5. Кнопка выбора телефонной книги, списка вызовов.

6. Кнопка ответа/вызова.
7. Кнопка перевода звонка с устройства на телефон.
8. Кнопка отключения микрофона устройства.
9. Кнопка выбора телефонного режима/стереорежима.
10. Кнопка удаления введенных цифр.
11. Кнопка ответа/вызова.
12. Кнопка отмены/сброса вызова.
13. Кнопка паузы/воспроизведения.
14. Кнопка остановки воспроизведения.
15. Кнопка перехода к предыдущему треку.
16. Кнопка перехода к следующему треку.

Примечание. Кнопки 13-16 используются в стереорежиме.

В данном устройстве предусмотрено два режима работы Bluetooth: телефонный режим и стереорежим.

Для выбора режима работы нажмите соответствующую кнопку меню (9).

Телефонный режим

Согласование с телефоном

После завершения процесса согласования модуль Bluetooth устройства будет идентифицирован в списке устройств мобильного телефона.

Процедура согласования:

• Нажмите кнопку (3) экранного меню.
- Включите функцию Bluetooth в Вашем мобильном телефоне.
- В телефоне введите ПИН-код (по умолчанию - 1234) для соединения с данным устройством.
- Во время согласования (в течение 90 секунд), Вы можете отменить данный процесс нажатием на кнопку (3).
- Если мобильный телефон не смог определить модуль Bluetooth устройства за несколько попыток, возможно модуль Bluetooth Вашего телефона работает неправильно. Перезагрузите телефон и попробуйте снова.

Соединение с телефоном

Если соединение выполнено, Вы можете управлять функциями мобильного телефона, такими как "хэндс-фри", загрузка списка вызовов и телефонная книга.

Имеется 3 режима соединения :

- Соединение после включения питания

Модуль Bluetooth устройства автоматически соединится с последним подключенным телефоном через 10 секунд после включения питания.

• Ручное соединение

Восстановить соединение можно двумя способами: послать запрос с телефона или нажать на кнопку (3) экранного меню Bluetooth устройства.

Примечание: В меню настроек устройства Bluetooth → Соединение должна быть выбрана опция "Ручное".

• Автоматическое соединение

Через 20 секунд после разрыва соединения модуль Bluetooth устройства автоматически вышлет запрос на соединение.

Примечание: В меню настроек устройства Bluetooth → Соединение должна быть выбрана опция "Авто".

Примечания:

1. После удачного соединения модуль Bluetooth устройства получит информацию о Вашем телефоне, и на экране будет отображаться модель/имя телефона.
2. Если в процессе разговора Вы перевели звонок с устройства на мобильный телефон, и перед завершением вызова не перевели звонок обратно, то режим автосоединения будет отменён. В следующий раз соединение необходимо будет устанавливать вручную.
3. Некоторые мобильные телефоны автоматически отключают питание Bluetooth после разрыва соединения, в этом случае устройство не сможет повторно подключиться к телефону.

Разъединение

Разорвать соединение можно двумя способами: отменить соединение с помощью телефона, нажать на кнопку (3) экранного меню Bluetooth. После разъединения на экране появится сообщение "Соединение прервано".

"Хэндс-фри"

Вы можете отвечать на звонки или набирать номер с помощью кнопок передней панели устройства, пульта ДУ или экранного меню управления.

Стереорежим

Согласование с телефоном

Процедура согласования:

• Нажмите на кнопку (3).
- Откройте интерфейс воспроизведения аудиофайлов в Вашем мобильном телефоне и установите режим воспроизведения на Bluetooth.
- После регистрации устройства в Вашем телефоне, введите ПИН-код для соединения с данным устройством. После удачного согласования устройство автоматически выйдет из режима согласования.
- Если в течении 60 секунд от мобильного телефона не поступит запроса за согласование, устройство выйдет из режима согласования.
- В течение первых 60 секунд процесса согласования, Вы можете отменить данную операцию нажатием на кнопку (3).
- Если мобильный телефон не смог определить модуль Bluetooth устройства за несколько попыток, возможно модуль Bluetooth телефона работает неправильно. Перезагрузите телефон и попробуйте снова.

Соединение с телефоном

Имеется 2 режима соединения :

- Запрос с модуля Bluetooth устройства

Нажмите на кнопку (4) в экранном меню Bluetooth. После удачного соединения мобильный телефон откроет режим проигрывателя аудиофайлов.

- Запрос с мобильного телефона

Все перечисленные ниже операции автоматически меняют режим работы Bluetooth устройства на стереорежим: открытие интерфейса аудиопроигрывателя в мобильном телефоне, воспроизведение аудиофайла, переключение режима воспроизведения на Bluetooth.

Если в списке устройств мобильного телефона не появился модуль Bluetooth устройства, то следует сначала выполнить процедуру согласования и соединения с устройством.

Внимание! Если управление воспроизведением аудиофайлов будет произведено с телефона, то после окончания воспроизведения текущего файла соединение с устройством может быть прервано и звук будет воспроизведен на телефоне.

Воспроизведение музыки

Вы можете прослушивать аудиофайлы, хранящиеся в телефоне, и управлять их воспроизведением с помощью устройства. Для этого телефон должен поддерживать функции передачи и управления воспроизведением аудиофайлов A2DP/AVRCP.

Примечание: не все мобильные телефоны поддерживают данные функции.

Подключите телефон к устройству. Войдите в режим проигрывателя музыки в Вашем телефоне. После удачного соединения модуль Bluetooth устройства автоматически перейдет в режим стерео.

Управлять воспроизведением аудиофайлов, хранящихся в мобильном телефоне, можно с помощью меню управления устройства:

▶/II - воспроизведение/пауза;

- остановка воспроизведения;

- предыдущий трек;

▶▶ - следующий трек.

Приём входящих вызовов

Во время входящего вызова режим Bluetooth автоматически меняется на телефонный, и на дисплей выводится номер вызывающего абонента. Для ответа нажмите кнопку TALK на внешнем модуле Bluetooth или кнопку ответа в экранном меню/на мобильном телефоне.

Если в разделе настроек Bluetooth устройства включена опция Автоответ, то звонок будет принят автоматически. Иначе вызов потребуется принять вручную.

Как сделать вызов

Есть несколько способов набора номера:

1. С помощью мобильного телефона.

2. С помощью пульта ДУ:

Ввод номера:

1 2 3 4 5 6 7 8 9 * 0

Удаление набранных цифр:

Нажимайте кнопку CLEAR.

Вызов введённого номера:

1. С помощью кнопок экранного меню.

• введите номер телефона с помощью цифровых кнопок;
- удалить введённые цифры (начиная с последней) можно с помощью кнопки (10).

Примечание: В стереорежиме набор номера невозможен.

Отклонение вызова

Отменить/отклонить вызов можно с помощью кнопки отмены вызова в мобильном телефоне или в экранном меню: кнопка (12).

Перевод звонка

Для перевода звонка с устройства на мобильный телефон во время разговора, набора номера или вызова нажмите на кнопку (7) в экранном меню. Для перевода звонка обратно на модуль Bluetooth устройства, нажмите кнопку (7) ещё раз.

Примечание: некоторые мобильные телефоны автоматически переводят звонок на себя.

Управление микрофоном

Чтобы вторая сторона линии не могла слышать Ваш голос во время разговора, Вы можете отключить встроенный микрофон устройства нажатием на кнопку (8) экранного меню. Для отмены данного режима нажмите на указанную кнопку ещё раз.

Списки вызовов

Списки вызовов Bluetooth состоят из 5 групп: телефонная книга на SIM-карте (отображение 200 номеров), телефонная книга в памяти телефона (отображение 400 номеров), исходящие вызовы, входящие вызовы, пропущенные вызовы.

При нажатии на одну из групп, устройство начнёт загрузку соответствующих данных с мобильного телефона. В каждой группе вызовов может отображаться до 50 последних номеров.

Для выхода из меню Bluetooth нажмите область А экрана (стр. 26).

Эксплуатационные ограничения и текущий ремонт

Устройство предназначено для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее повреждения корпуса или соединительных кабелей.

Ошибка, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании устройства.

При отсутствии видимых причин неисправности устройство следует демонтировать и обратиться в сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения устройства.

Неисправность Причина Устранение
Нет питания	Перегорел предохранитель устройства	Поменяйте перегоревший предохранитель на предохранитель нужного номинала. Если предохранитель перегорит снова, обратитесь в сервисный центр
	Неправильное подключение Проверьте подключение питания
	Некорректная операция Нажмите	кнопку сброса в правом нижнем углу передней панели
Воспроизведение не начинается, выводится сообщение “Ошибка диска”	Диск не загружен в устройство или загружен неправильно	Загрузите диск в устройство правильно, рабочей стороной вниз
	Диск сильно загрязнен Очистите	поверхность диска
	Низкое напряжение аккумуляторной батареи автомобиля	Зарядите аккумуляторную батарею автомобиля. Если устройство после этого все равно не работает, проконсультируйтесь с дилером
	В устройство загружен диск не того формата, который может воспроизводить данный проигрыватель	Загружайте в устройство только те диски, которые устройство может воспроизводить
Когда нажимается функциональная кнопка, функция не работает	Воспроизводимый диск не допускает выполнения данной операции	Операция не может быть произведена по отношению к воспроизводимому диску (обратитесь также к инструкции, которая прилагается к диску) или операция не может быть произведена в данный момент
Неисправность Причина Устранение
Нет изображения	Полностью "убрана" яркость изображения	Отрегулируйте яркость на мониторе или на внешнем мониторе, который подключен к устройству
	Не включен ручной тормоз Для просмотра видеопрограмм следует припарковать автомобиль, и включить ручной тормоз
	Неправильное подключение Проверьте правильность подключения устройства
Нет звука	Полностью "убрана" громкость звука	Установите нужный уровень громкости устройства или на мониторе, который подключен к устройству
	Неправильно настроен баланс звука	Установите баланс каналов по центру
	Неправильное подключение Проверьте правильность подключения устройства
	Провода динамиков контактируют с металлической деталью машины	Изолируйте все провода
	Динамики неисправны Поменяйте динамики
	Используется режим ускоренного или замедленного воспроизведения в прямом или обратном направлении	В режиме ускоренного или замедленного воспроизведения в прямом или обратном направлении звук отключается
Нет субтитров	На воспроизводимом диске DVD не записаны субтитры	Субтитры не могут быть выведены на экран
	Субтитры выключены Включите субтитры
Субтитры не "убираются" с экрана	Воспроизводимый диск DVD не допускает отключение субтитров	Субтитры невозможно убрать с экрана монитора
Звук или изображение искажены	Диск загрязнен или имеет царапины	Протрите рабочую поверхность диска от пыли и грязи. Не используйте для воспроизведения поцарапанные диски
Монитор не открывается автоматически	Функция "Автооткрывание " отключена	Включите функцию "Автооткрывание"
Неисправность	Причина Устранение
Настройки устройства сбрасываются после выключения двигателя	Неправильное подключение проводов	Подключите все провода согласно инструкции.
Мигающее изображение, интерференция на экране	Формат DVD не совместим с текущими настройками монитора устройства	Поменяйте настройки на соответствующие диску
Невозможно изменить язык звукового сопровождения или язык субтитров	На воспроизводимом диске DVD записано звуковое сопровождение или субтитры только на одном языке	Если на диске не записаны звуковое сопровождение или субтитры на нескольких языках, вы не сможете изменить язык звукового сопровождения или субтитров
	Воспроизводимый диск DVD не допускает смену языка звукового сопровождения или субтитров	Язык звукового сопровождения или субтитров изменить невозможно
Пульт дистанционного управления не работает	Светоизлучающий элемент пульта дистанционного управления не направлен на светоприемник сенсора дистанционного управления	Для осуществления управления светоизлучающий элемент пульта дистанционного управления должен быть направлен на светоприемник сенсора дистанционного управления
	Пульт дистанционного управления и устройство находятся слишком далеко друг от друга	Расстояние по прямой между пультом ДУ и сенсором дистанционного управления не должно превышать пяти метров
	Между пультом ДУ и сенсором дистанционного управления имеются препятствия	Устраните препятствие
	Израсходован заряд батарейки пульта дистанционного управления	Замените батарейку
Радиоприемник не работает	К устройству не подключен кабель антенны	Надежно подключите кабель антенны к устройству
Не работает функция автонастройки на радиостанции	Радиостанции имеют слишком слабый сигнал	Настраивайтесь на станции вручную
На экране появляет надпись «Warning!!! It is illegal to view video while driving or operating a motor vehicle. Set Parking brake to view video.»	Просмотр видеофайлов, изображений, дисков DVD/VCD во время движения автомобиля	Поставьте автомобиль на стояночный тормоз
	Провод PRK SW не подключен согласно схеме на стр. 18	Подключите провод согласно схеме

Технические допуски на возможные незначительные дефекты изображения

Панель монитора условно разделяется на две зоны и "Б", как показано на рисунке справа. ЖК-панель подлежит бесплатной замене в течение гарантийного срока, если число пикселей, постоянно светящихся одним цветом, превышает любое число пикселей, указанное в таблице.

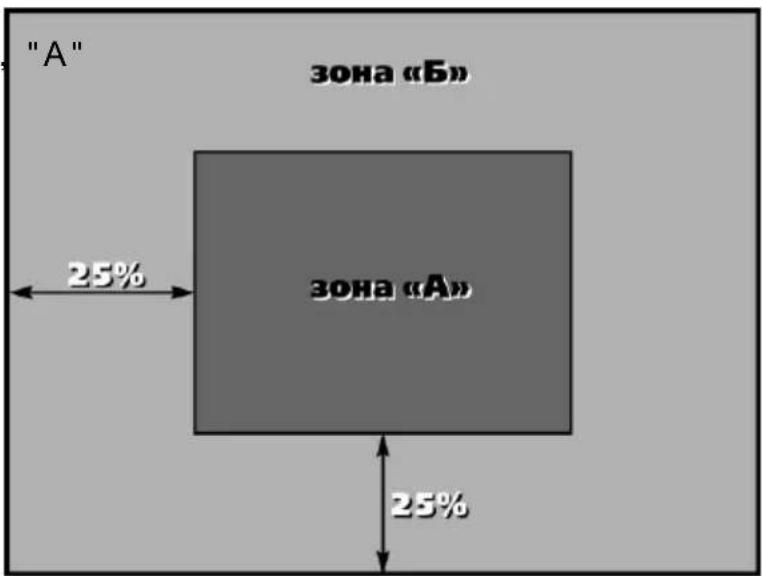

"A" зона «Б» 25% зона «А» 25%

Цвет пикселя	Зона "А"	Зона "Б"
Белый 0 0
Черный 3 6
Синий 3 6
Красный 3 6
Зеленый 3 6
Всего	3 6

Хранение, транспортирование, ресурс, утилизация

Устройство рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы устройства 2 года. Устройство не содержит вредных материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).

Гарантии поставщика

Автомобильный мультимедийный центр PROLOGY MDN-1750T соответствует утвержденному образцу.

Изготовитель гарантирует соответствие устройства требованиям ГОСТ 122006-87, ГОСТ 22505-97, ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.

Устройство имеет гарантийные срок эксплуатации - 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия:

• на пульт дистанционного управления, элементы питания (батарейки);
  • внешний ТВ-тюнер;
• соединительные кабели, монтажный комплект, документацию, прилагаемую к изделию;
• SD-карту с навигационным ПО*, GPS-антенну.

* По всем вопросам, связанным с навигационным программным обеспечением Навител Навигатор 3.2 - Автоверсия (проблемы в работе, обновления и прочее) обращайтесь в ЗАО «ЦНТ»:

Адрес: 125171, г. Москва, ул. 3. и А. Космодемьянских, д.4 корп.1

Телефон: [phone]

Email: [e-mail]

Web: http://www.navitel.su

Режим работы: понедельник - пятница с 10.00 до 19.00 (без обеда)

Рекомендовано производителем

Автомобильная всеволновая телевизионная антенна PROLOGY TVA-300

Назначение

Данная антенна предназначена для оптимального приема телевизионного сигнала в МВ или ДМВ диапазоне. Антенна предназначена для эксплуатации в автомобилях с напряжением бортовой сети 12 В с заземленным отрицательным полюсом батареи. Перед началом установки внимательно прочитайте инструкцию по установке антенны. Для оптимальной работы установите антенну и проложите ее кабель, как указано в инструкции.

Технические характеристики

Диапазон рабочих частот 48,5... 862		МГц
	МВ 1 ...	12Принимаемые каналы
	ДМВ 21 ...69
Коэффициент усиления до 22 дБ
Дальность приема при условии прямой видимости		до 100 км
Напряжение питания 12В

Внимание!

Качество приема телевизионного сигнала зависит от расстояния до передатчика, рельефа местности, отражающих телевизионный сигнал препятствий, мощности передатчика, помехоустойчивости телевизионного приемника, наличия на стекле тонирующей пленки или обогревателя стекол.

Наименование: Пролоджи МДН-1750Т

Страна производитель: Китай.

Изготовитель: Сатурн Хай Тек Груп ЛТД.

Основное предназначение товара:

Автомобильный мультимедийный центр

Юридический адрес изготовителя:

1А Кроун Лайн, Лондон, СВ16 ЗДЖ, Великобритания.
