MCT-430U - Автомобильное радио Prology - Бесплатное руководство пользователя

Тип продукта	Автомобильное радио
Бренд	Prology
Модель	MCT-430U
Цвет	Черный
Размеры (Ш x В x Г)	178 x 50 x 100 мм
Типоразмер	1 DIN
Вес	0.8 кг
Напряжение питания	12 В постоянного тока
Максимальная выходная мощность	4 x 50 Вт
Диапазон FM	87.5 – 108.0 МГц
Поддержка USB	Да, до 32 ГБ
Вход AUX	Да, 3.5 мм
Bluetooth	Нет
Пульт дистанционного управления	Да, в комплекте
Тип дисплея	LCD с подсветкой
Запись предустановок радио	30 станций (18 FM, 12 AM)
RDS	Да
Регулировка тембра	Низкие, высокие, баланс, фейдер
Поддержка карт памяти	SD/MMC (опционально)
Комплектация	Проводка, крепеж, пульт, инструкция

Часто задаваемые вопросы - MCT-430U Prology

Как установить Prology MCT-430U в автомобиль?

Для установки отключите аккумулятор, подключите провода по схеме (ISO-разъем), закрепите радио в DIN-слот и зафиксируйте рамкой.

Как сбросить настройки до заводских?

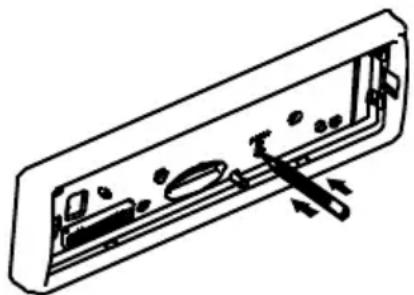

Нажмите и удерживайте кнопку Reset (на лицевой панели) в течение 3 секунд.

Какие форматы USB поддерживает MCT-430U?

Устройство поддерживает файлы MP3 и WMA на USB-накопителях емкостью до 32 ГБ.

Как настроить часы на радио?

Нажмите кнопку Menu, выберите Clock, установите время с помощью регулятора громкости.

Можно ли подключить внешний усилитель?

Да, на задней панели есть выходы RCA (Pre-out) для подключения усилителя.

Что делать, если радио не включается?

Проверьте предохранители, целостность проводки и напряжение на разъеме (должно быть 12 В).

Как сохранить радиостанцию в память?

Настройте нужную частоту, затем нажмите и удерживайте одну из кнопок 1-6 для сохранения.

Есть ли в MCT-430U функция громкой связи?

Нет, эта модель не поддерживает Bluetooth и громкую связь.

Какой размер рамки нужен для установки?

Стандартный 1 DIN (178x50 мм). В комплекте есть универсальная рамка.

Как чистить лицевую панель?

Используйте мягкую сухую ткань. Не применяйте абразивные чистящие средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MCT-430U Prology

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ-приемника и проигрывателя МРЗ/WMA и компакт-дисков (далее "устройства") в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства или съемной панели, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям ресивера или подключенных к ней динамиков.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Устройство Prology MCT-430U предназначено для прослушивания радиостанций в диапазонах FM и УКВ, для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых файлов в формате MP3 и WMA на записываемых компакт-дисках CD-R / CD-RW, картах памяти Secure Digital или на картах памяти с интерфейсом USB, через внешние динамики.

Функции устройства

▶ Сенсорная панель управления
▶ Полностью съёмная моторизованная передняя панель
▶ Максимальная выходная мощность 4 x 50 Вт
▶ Совместимость с форматами CD, MP3, WMA
▶ Высокоскоростной цифровой PLL тюнер
▶ Система RDS-EON
▶ Память на 18 радиостанции (18 FM/УКВ)
▶ Встроенный слот для карт памяти SD
▶ Поддержка карт памяти с интерфейсом USB
▶ Индикация информации ID3 TAG
Линейный аудиовход Mini-Jack на передней панели
4-канальный аудиовыход RCA
▶ Линейный RCA выход на сабвуфер
▶ Антишоковая буферная память

Электронная регулировка параметров звука
▶ Переключаемый зеленый/красный цвет подсветки кнопок
▶ Стандартный разъем ISO
▶ Стандартный монтажный размер 1 DIN

Основные технические характеристики

Радиоприемник

Диапазон частот УКВ, МГц	65 - 74
Диапазон частот FM, МГц	87,5 - 108
Промежуточная частота, МГц	10,7
Полезная чувствительность (при отношении С/Ш 30 дБ), дБ	15
Отношение сигнал/шум, дБ 50
Глубина разделения стереоканалов (1 кГц), дБ	25

Проигрыватель CD

Размер дисков, дюймы 5

Каналы	2 канала, стерео
Частота дискретизации, кГц	44,1
Цифро-аналоговый преобразователь	Сдвоенный 1-битный
Диапазон воспроизводимых частот, Гц	5 – 20000
Полный коэффициент гармоник (1 кГц), %	0,1
Отношение сигнал шум, дБ 70

Общие

Напряжение питания, предельные значения 11 – 14 В пост. тока

Полярность источника питания:

Только системы с заземлением отрицательного полюса батареи

Максимальная выходная мощность, Вт 4 x 50

Подходящее сопротивление динамиков 4 Ом

Размеры установочные (Ш x В x Г), мм 182 x 52 x 167

Комплект поставки

Устройство Prology MCT-430U	1 шт.
Панель передняя съемная	1 шт.
Футляр панели передней съемной	1 шт.
Крепежные принадлежности	1 комплект
Ключ-съемник	2 шт.
Кожух	1 шт.
Соединительные кабели	1 комплект
ISO коннектор	1 шт.
Настоящее Руководство пользователя	1 шт.
Гарантийный талон	1 шт.
Индивидуальная потребительская тара	1 комплект

Для безопасного и эффективного использования устройства

- Данное изделие является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устройство относится к группировке 3230115 Устройства радиоприемные комбинированные прочие (часть IV ОКДП).

- Монтаж и эксплуатация данного сложного электронного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др.- (далее — сертифицированный сервисный центр).

- Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

- Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

- Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

- При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению.

Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также попадание жидкостей через неплотности моторного щита, при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

• После использования автомобиля на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание насекомых внутрь устройства и его составных частей недопустимо.
• Никогда не засовывайте какие-либо предметы внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.
• Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека проигрывателя. Храните диски подальше от прямых солнечных лучей.
• Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной. Устройство оборудовано встроенной схемой защиты: когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.
• Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).
• "Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио файлов могут появляться пропуски звучания. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения переска-

кивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

- Очистка. Не пытайтесь очищать устройство с помощью каких- либо химических веществ, так как это может привести к ухудше- нию его внешнего вида. Для очистки корпуса устройства исполь- зуйте только чистую и сухую тряпку.

Для безопасного управления автомобилем:

• Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требования Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.
• Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.
• Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.
• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.
• Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Установка устройства

• Для установки устройства выберите такое место, где он не будет создавать водителю помех в управлении автомобилем.
• Перед началом установки удалите транспортировочные винты, расположенные на крышке устройства.
• Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.
• Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте устройство таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение устройства от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики устройства могут быть далеки от оптимальных.
• Никогда не устанавливайте устройство там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки устройства. При использовании первого варианта устройство устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта устройство устанавливается сзади передней панели (устройство устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях устройства). Более подробно оба варианта установки устройства описываются в данном руководстве ниже.

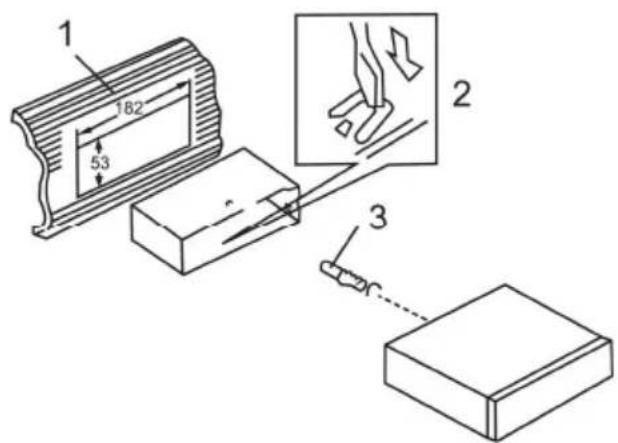

Первый вариант установки устройства

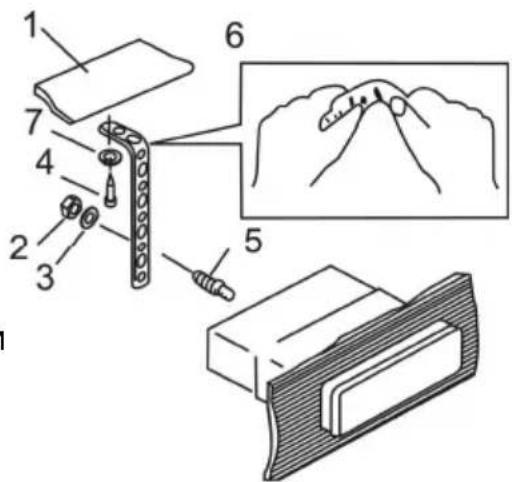

1 182 53 2 3

1. Приборная панель авто- мобиля.

2. Кожух. После установки кожуха устройства в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной пане-

ли, и отогните их, чтобы зафиксировать кожух на месте.

1. Винт.

2. Приборная панель автомобиля.

3. Гайка (5 мм).
4. Пружинная шайба.
5. Винт (5 x 25 мм).
6. Винт.
7. Металлическая планка.

Для закрепления задней части устройства обязательно используйте металлическую планку.

Металлическая планка может быть согнута руками под желаемым углом.

1. Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя. (При установке декоративной рамки на место направьте сторону с выемками вниз и установите рамку).

2. Съемник. Вставьте съемники, входящие в комплект устройства, в пазы на обеих сторонах устройства, как показано на рисунке,

чтобы они зафиксировались со щелчком. Для того, чтобы вы- нуть устройство из приборной панели автомобиля, потяните за съемники на себя.

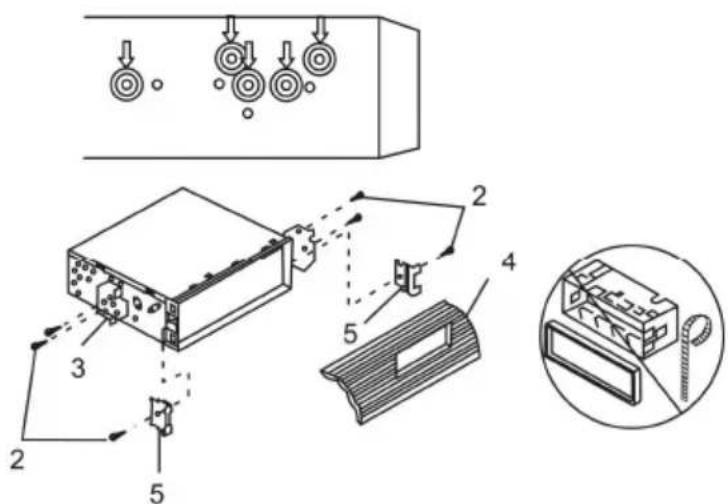

Второй вариант установки устройства

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях устройства.

Закрепите устройство на крепежных кронштейнах штатного радио-приемника.

1. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе устройства. Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах. Для этого используйте

либо крепежные винты (5 x 8 мм), либо винты с потайной головкой (4 x 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.

1. Винт.
2. Крепежные кронштейны штатного радиоприемника.
3. Приборная панель или консоль автомобиля.
4. Скоба (необходимо удалить).

Примечание:

При установке устройства по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.

Съемная передняя панель устройства

Отсоединение передней панели

Нажмите на кнопку освобождения передней панели:

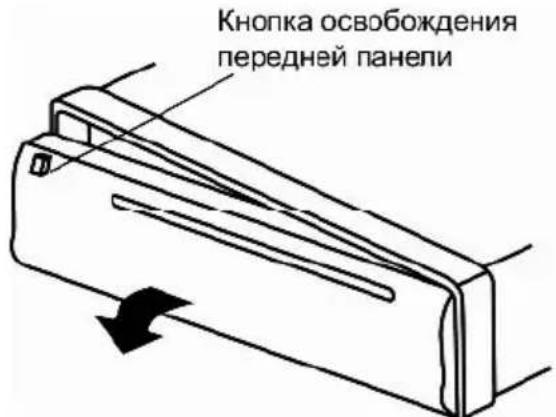

Кнопка освобождения передней панели

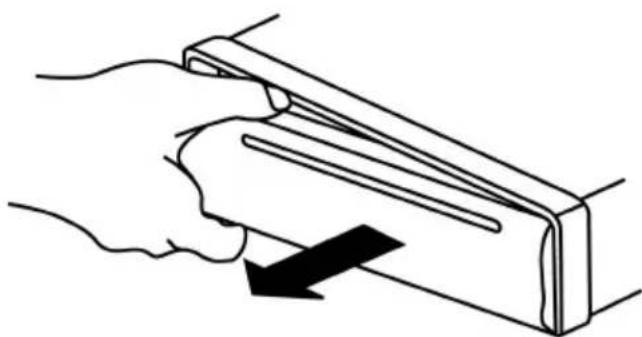

Отсоедините переднюю панель от устройства:

Храните переднюю панель в прилагающемся к проигрывателю футляре.

Установка передней панели на место

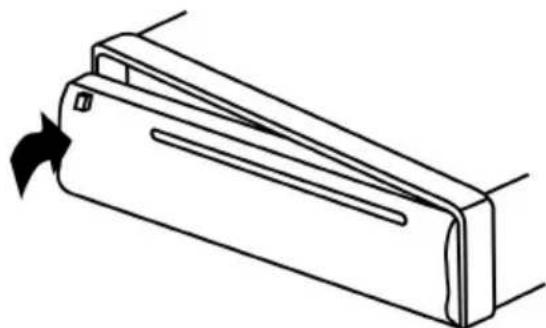

Для установки передней панели устройства на место вставьте ее в корпус, как показано на рисунке ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.

1. Никогда не роняйте переднюю панель устройства.
2. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.
3. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и устройстве. Это может привести к загрязнению разъемов и плохому электрическому контакту.
4. В случае загрязнения контактов, их можно очищать сухой и чистой тканью.
5. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.
6. Следите за тем, чтобы на переднюю панель устройства не попал бензин, растворители или другие летучие жидкости.
7. Никогда даже не пытайтесь разобрать переднюю панель устройства.

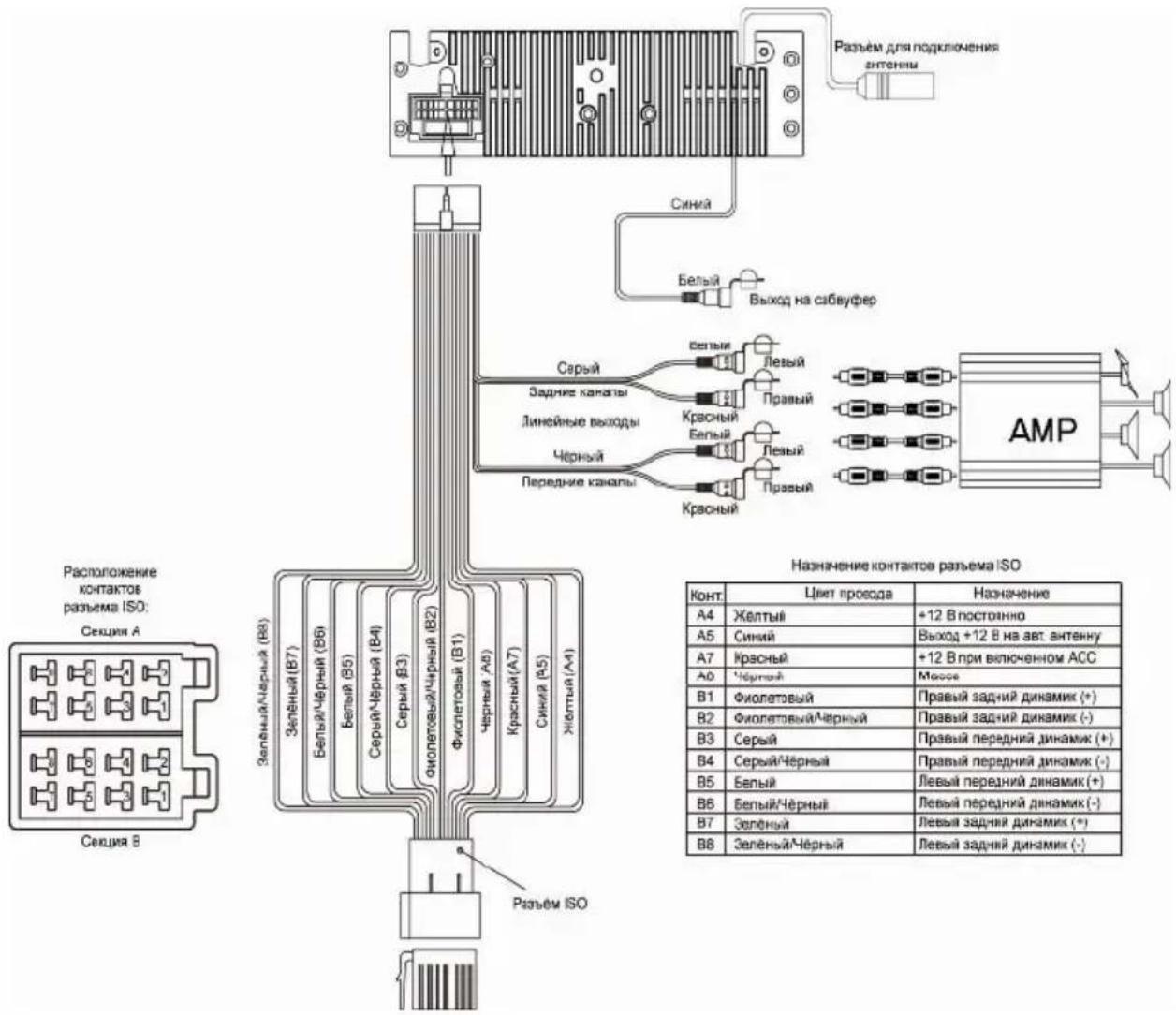

Схема подключения проводов устройства

Разъем для подключения антены Синий Белый Выход на сабвуфер Сарый Задние канапы Линейные выходы Черный Передние канапы Красный Левый Правый Красный Левый Правый AMP Расположение контактов разъема ISO: Секция А Зеленый/Черный (B1) Белый/Черный (B6) Белый (B5) Серый/Черный (B4) Серый (B3) Фиолетовый/Черный (B2) Фиспетовый (B1) Черный (A0) Красный(A7) Синий (A5) Желтый(A4) Разъем ISO Назначение контактов разъема ISO КОНТ: Цвет проесда Назначение A4 Желтый +12 В постоянно A5 Синий Выход +12 В на авт. антенну A7 Красный +12 В при включенном ACC A0 Челтый Мессе B1 Фиолетовый Правый задний динамик (+) B2 Фиолетовый/Черный Правый задний динамик (-) B3 Серый Правый передний динамик (+) B4 Серый/Черный Правый передний динамик (-) B5 Белый Левый передний динамик (+) B6 Белый/Черный Левый передний динамик (-) B7 Зеленый Левый задний динамик (*) B8 Зеленый/Черный Левый задний динамик (-)

Внимание! Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание.

Внимание! В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

Внимание! Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Элементы управления и их функции

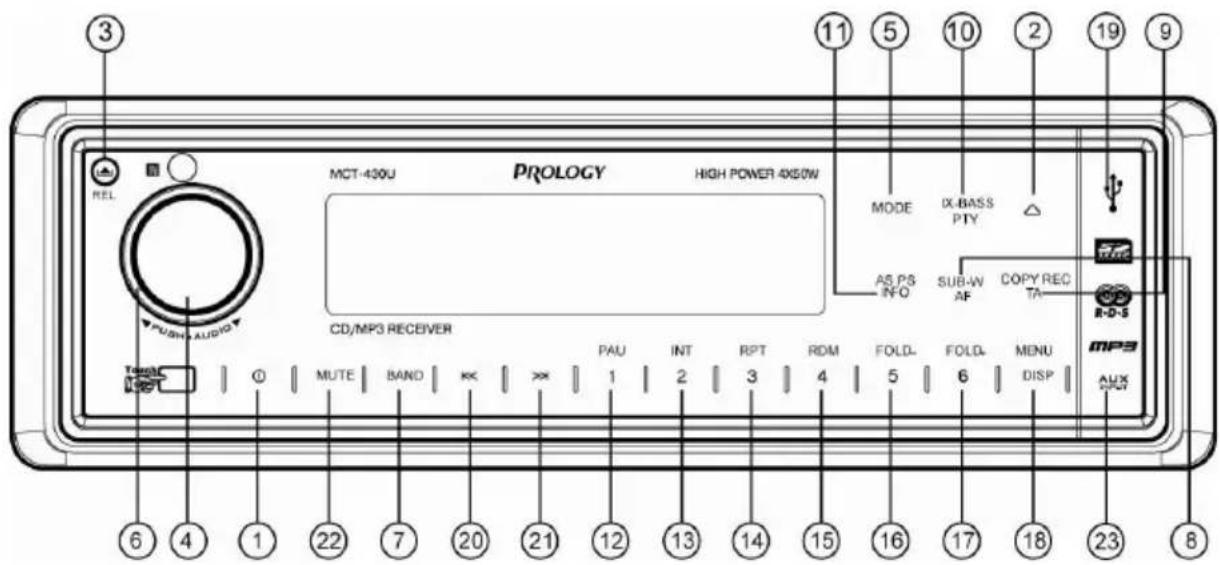

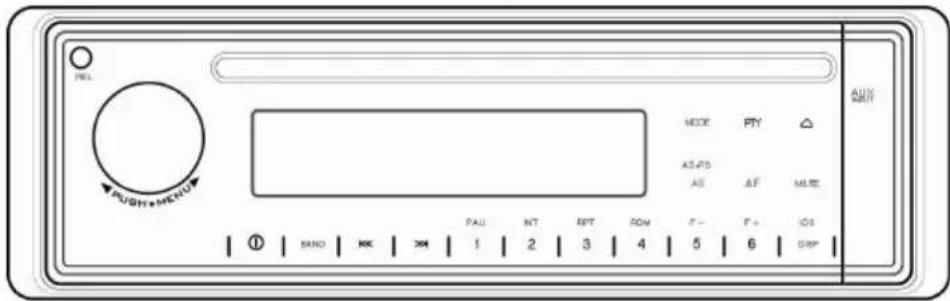

MCT-430U PROLOGY HIGH POWER 4X50W MODE IX-BASS PTY AS PS INFO SUB-W AF COPY REC TA R-D-S MP3 AUX AUX CD/MP3 RECEIVER PAU INT RPT RDM FOLD- FOLD- MENU DISP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

	Система		Тюнер		CD/MP3/WMA
	Короткое нажатие	Долгое нажатие	Короткое нажатие	Долгое нажатие	Короткое нажатие	Долгое нажатие
1	Выкл./Вкл.
2	Откр./закр. панели				Извл. диска
3	Кнопка откидывания передней панели
4	Меню аудио				Ввод
5	Режим
6	Регулятор параметров
7			Диапазон		Поиск папки/файла	Удаление файла
8		Сабвуфер	AF
9		Копия Запись	TA
10		iX-Bass	PTY
11			PS	AS	инф.ID3
12			M1	Память 1	Воспроизв./пауза
13			M2	Память 2	Сканиров.	Сканиров. альбома
14			M3	Память 3	Повтор	Повтор альбома
15			M4	Память 4	Случайно	Произв. альбом
16			M5	Память 5	Глава назад
17			M6	Память 6	Глава вперед
18	Дисплей	Меню
19	USB разъем
20			Поиск вперед	След.файл	Следующ. файл/трек	Быстро вперед
21			Поиск назад	Предыдущ.файл	Предыдущ файл/трек	Быстро назад
22	Откл. звука
	Линейный аудиовход Mini-Jack

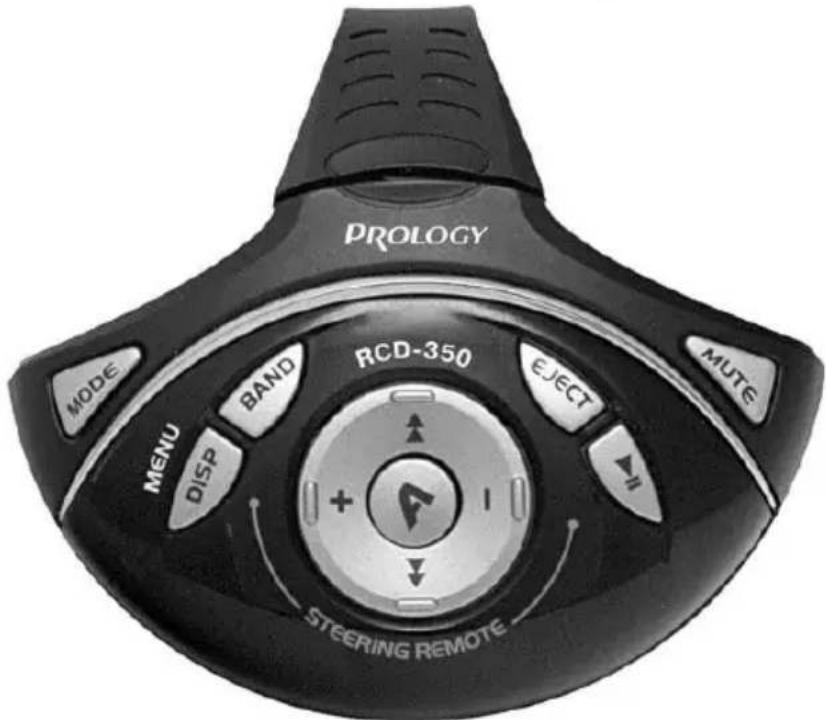

Инфракрасный пульт ДУ для крепления на рулевое колесо (в комплект поставки не входит)

*Данный пульт ДУ вы можете приобрести у дилеров Prology.

PROLOGY MODE BAND RCD-350 EJECT MUTE MENU DISP STEERING REMOTE

Назначение кнопок пульта ДУ

Кнопка Назначение
MUTE Кнопка отключения звука
MODE Кнопка выбора режима работы устройства
EJECT Кнопка извлечения диска
▶II	Кнопка паузы/воспроизведения
BAND Кнопка выбора диапазона радиоприемника
DISP/MENU	Кнопка выбора режима работы дисплея (короткое нажатие)
A(AUDIO)	Кнопка выбора параметра звучания (короткое нажатие)
+	Кнопка увеличения громкости
-	Кнопка уменьшения громкости
|◀◀	Кнопка настройки радиоприемника в сторону по-нижения частоты и перехода к предыдущему треку
▶▶|	Кнопка настройки радиоприемника в сторону по-вышения частоты и перехода к следующему треку

Замена батареек питания

Для работы пульта дистанционного управления (пульта ДУ) используются 2 батарейки питания типа AAA.

Значительный расход заряда батареек может привести к сужению той зоны, в которой может использоваться пульт ДУ. В этом случае необходимо поменять батарейки питания пульта ДУ.

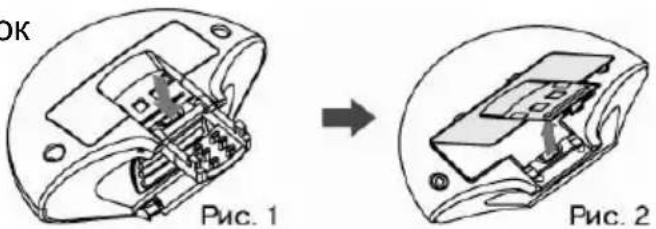

1. Снимите пульт ДУ с рулевого колеса как показано на рис. 1, 2.
2. Нажмите на язычок

крышки батарейного отсека в направлении зазора и откройте крышку.

1. Удалите батарейки из пульта и вставьте новые батарейки, соблюдая полярность.

Примечание: При установке новых батареек уложите

OK Рис. 1 Рис. 2

Лента Рис. 3

имеющуюся в батарейном отсеке ленту, как показано на рис. 3.

Осторожно!

• Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.
• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.
• Меняйте батарейки только парами. Замена одной из двух севших батареек существенно сократит срок службы новой батарейки.
• Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местным законодательством.

Общие операции

Устройство с сенсорной панелью управления

PRL RICH+MENI MODE PTY AS-75 AS AF MRE PAU NT RPT RON F-F F+ IOS 1 2 3 4 5 6 DIP AUTO RESET

BUTTON LESS TOUCH PAD PANEL

Для подтверждения какой-либо функции или выбора какого-либо действия достаточно легкого нажатия на кнопку на панели управления.

Отсоединение и установка передней панели

Для снятия передней панели нажмите кнопку ▲ на передней панели.

Включение и выключение устройства

Для выключения/выключения устройства нажмите кнопку ⏻ на 3 сек.

Отключение звука

Для отключения звука устройства нажимайте кнопку MUTE. На дисплее устройства будет мигать надпись MUTE.

Для включения звука нажмите кнопку MUTE еще раз.

Выход на сабвуфер

Нажмите и удерживайте в течение 3 сек кнопку SUB-W для включения выхода на сабвуфер. На дисплее устройства включится соответствующий индикатор и на некоторое время появится надпись "SUBW On".

Для отключения выхода на сабвуфер повторно нажмите и удерживайте в течение 3 сек кнопку SUB-W. На дисплее устройства отклю-

чится соответствующий индикатор и на некоторое время появится надпись "SUBW Off".

Примечание. Для выхода на сабвуфер предусмотрены регулировки относительного выходного уровня и частоты среза встроенного фильтра.

Тонкомпенсация

При прослушивании с низким уровнем громкости нажмите и удерживайте в течение 3 сек кнопку iX-BASS активируя данную функцию, предназначенную для увеличения уровня низких и высоких частот в соответствии с частотной характеристикой равной громкости человеческого уха. На дисплее устройства включится соответствующий индикатор и на некоторое время появится надпись "iX-BASS On".

Для отключения режима тонкомпенсации повторно нажмите и удерживайте в течение 3 сек кнопку iX-BASS, деактивируйте данную функцию. На дисплее устройства отключится соответствующий индикатор и на некоторое время появится надпись "iX-BASS Off".

Выбор режима работы

Для выбора необходимого режима работы нажимайте кнопку MODE. В случае, если в устройство загружен компакт-диск, а к линейному входу подсоединено внешнее устройство, то при каждом нажатии на кнопку MODE происходит переключение режимов в следующем порядке:

$$ \begin{array}{c}\text {TUNER (радиоприемник)} \rightarrow \mathsf {C D P ^ {}} (\text {проигрыватель дисков}) \rightarrow \mathsf {U S B}\\text {HOST} ^ { } (\text {карта памяти USB}) \rightarrow \text {MEMORY CARD} ^ { * *} (\text {карта памяти}\\text {SD}) \rightarrow \mathsf {A U X} (\text {Aux - In вход}) \rightarrow\end{array} $$

* При условии, что в проигрыватель загружен диск.

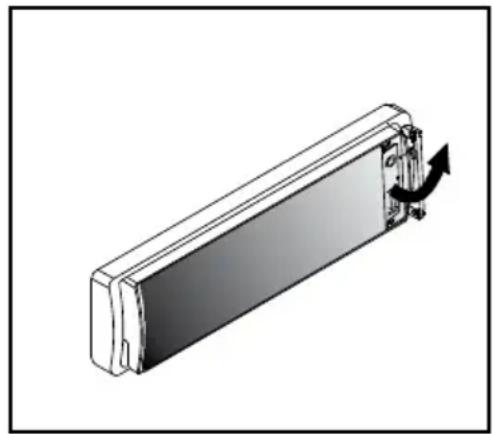

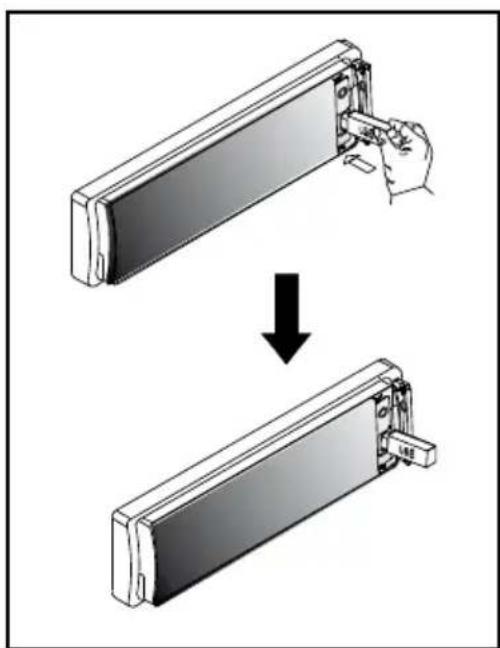

** При условии, что в USB-разъём проигрывателя вставлена соответствующая карта памяти.

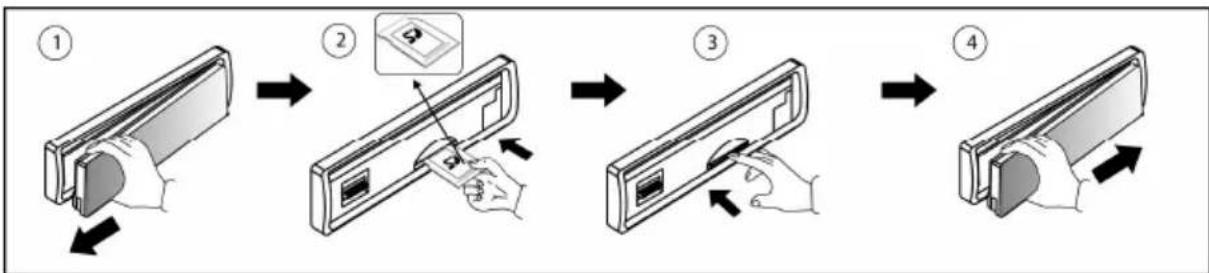

***SD -разъём проигрывателя вставлена соответствующая карта памяти.

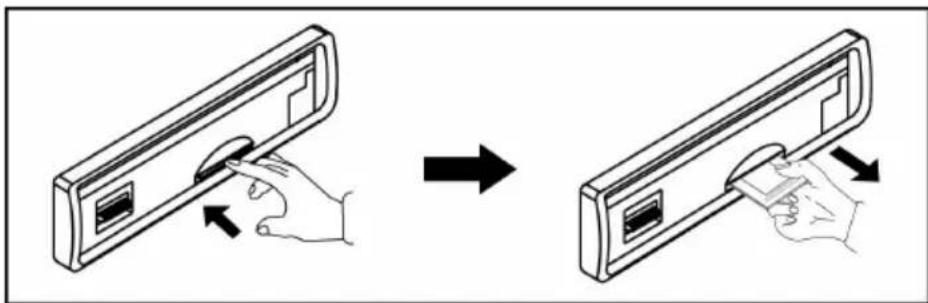

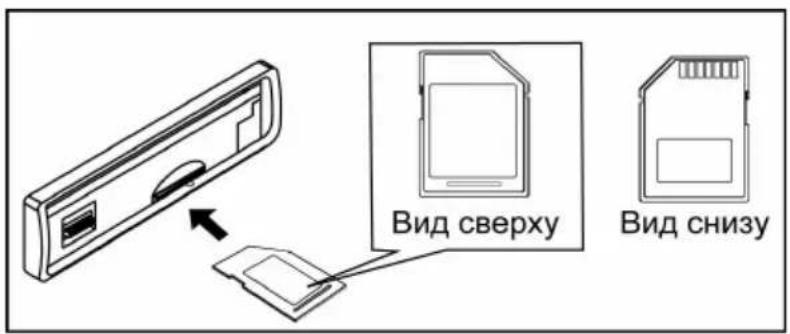

Примечание: при извлечении карты памяти (USB, SD) из устройства во время воспроизведения, проигрыватель автоматически переключается в режим радиоприёмника.

Регулировка громкости

Для увеличения уровня громкости вращайте электронный регулятор параметров по часовой стрелке.

Для уменьшения уровня громкости вращайте электронный регулятор параметров против часовой стрелки.

Управление режимом отображения дисплея

Последовательно нажимайте кнопку DISP для выбора режима работы дисплея в следующем порядке:

FM1106.40MHz

Стандартный режим работы

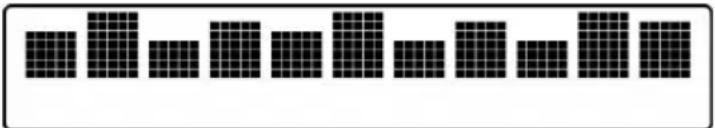

Режим анализатора спектра

Кнопка RESET

Кнопка RESET находится на корпусе устройства и для ее нажатия следует воспользоваться шариковой ручкой или другим подобным

металлическим инструментом. Кнопка утоплена внутрь корпуса устройства, что позволяет избежать ее случайного нажатия. После нажатия и удержания данной кнопки в течение 2 секунд из памяти устройства будут стерты все запрограммированные радиостанции. Данная кнопка должна быть нажата при появлении на дисплее ошибочной индикации или при неверном функциони

Примечание: Если после нажатия кнопки RESET проигрыватель продолжает работать неправильно, протрите смоченным в спирте ватным тампоном разъём, находящийся позади панели управления.

Меню специальных настроек устройства

Для входа в меню специальных настроек нажмите и удерживайте нажатой в течение не менее 3 с кнопку MENU/DISP, пока не появится надпись MENU на дисплее устройства.

Для перехода к следующей опции меню повторно нажимайте кнопку MENU. Для перехода к следующей или предыдущей опции меню можно также использовать кнопки TUNE DN/TUNE UP.

• Для настройки выбранной опции вращайте электронный регулятор параметров.
• Выход из режима специальных настроек происходит автоматически, если в течение 5 с не выполняются никакие действия по изменению настроек.

Contrast

Данная опция позволяет регулировать уровень контрастности дисплея в пределах от 0 до 10. Заводская настройка контрастности — "05".

Clock Format

Данная опция позволяет выбрать 12-часовой или 24-часовой формат представления текущего времени на дисплее устройства.

Time Set

Данная функция служит для установки текущего времени.

1. Вращая регулятор параметров против часовой стрелки, выберите значение часов.
2. Вращая регулятор параметров по часовой стрелке, выберите значение минут.

Local и Distant

Выбор местного ("Local") или дальнего ("Distant") режимов приема. В режиме местного приема чувствительность при автоматическом поиске немного снижена для наиболее точной настройки на радиостанции, уровень приема которых чрезмерно высок.

Beep Tone

Данная функция управляет звуковыми сигналами, сопровождающими все нажатия на кнопки. "ON" - звуковые сигналы включены (фабричная установка), "OFF" - звуковые сигналы выключены.

Illumination Color (COLOR)

Данная функция позволяет изменить цвет подсветки кнопок устройства. Зеленый цвет подсветки - «COLOR 1», красный цвет подсветки - «COLOR 2».

Меню аудионастроек устройства

Для входа в меню настроек нажмите электронный регулятор параметров и удерживайте его нажатым, в течение 3 сек. Повторно нажимайте на регулятор и удерживайте нажатым в течение 3 сек. для выбора появившихся настроек в следующем порядке:

$$ \begin{array}{l} S U B W O O F E R ^ {} \rightarrow S U B - W L P F \rightarrow i X - B A S S ^ { *} \rightarrow B A S S \rightarrow B A S S - \ C F Q \rightarrow B A S S - Q \rightarrow M I D D L E \rightarrow M I D D L E - C F Q \rightarrow M I D D L E - Q \rightarrow \ T R E B L E \rightarrow T R E - C F Q \rightarrow B A L A N C E \rightarrow F A D E R \rightarrow \dots \ \end{array} $$

*При условии, что выход на сабвуфер включен кнопкой SUB-W.

**При условии, что функция iX-Bass будет активирована нажатием кнопки iX-Bass на передней панели устройства.

Для выбора необходимой опции в настройках нажимайте кнопки ▶▶/ ◀◀.

Далее электронным регулятором параметров выберите желаемый тембр звучания.

Subwoofer

При помощи данной опции можно регулировать уровень выхода на сабвуфер в диапазоне 00 – 12.

SUB - LPF

При помощи данной опции выбирайте частоту среза встроенного фильтра низких частот: 80 Гц, 120 Гц, 160 Гц, FLAT.

Примечание: Данная опция меню доступна лишь в том случае, если выход на сабвуфер включен кнопкой SUB-W.

iX-Bass

При помощи данной функции выбирайте необходимый максимальный уровень подъема частот: Low (низкий), Mid (средний), High (высокий).

Примечание: опция iX-Bass появится в меню только тогда, когда функция iX-Bass будет активирована нажатием кнопки iX-Bass на передней панели устройства.

Bass

При помощи данной опции регулируйте уровень низких частот в диапазоне -6 – +6.

BASS-CFQ

При помощи данной опции выбирайте необходимую центральную частоту регулятора низких частот из следующего списка значений: 60, 80, 100, 200 Гц.

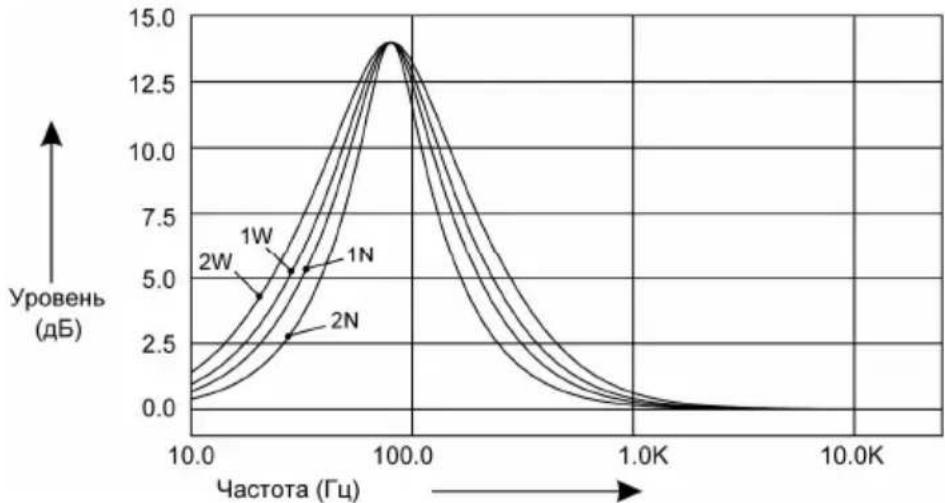

BASS-Q

При помощи данной опции выбирайте необходимую добротность регулятора тембра НЧ из следующего списка значений: 2N, 1N, 1W, 2W. На рисунке приводятся примеры частотных характеристик для каждого значения добротности:

Middle

При помощи данного параметра регулируйте уровень средних частот в диапазоне -6 – +6.

MID-CFQ

При помощи данного параметра выбирайте необходимую центральную частоту регулятора средних частот из следующего списка значений: 500 Гц, 1 кГц, 1,5 кГц, 2,5 кГц.

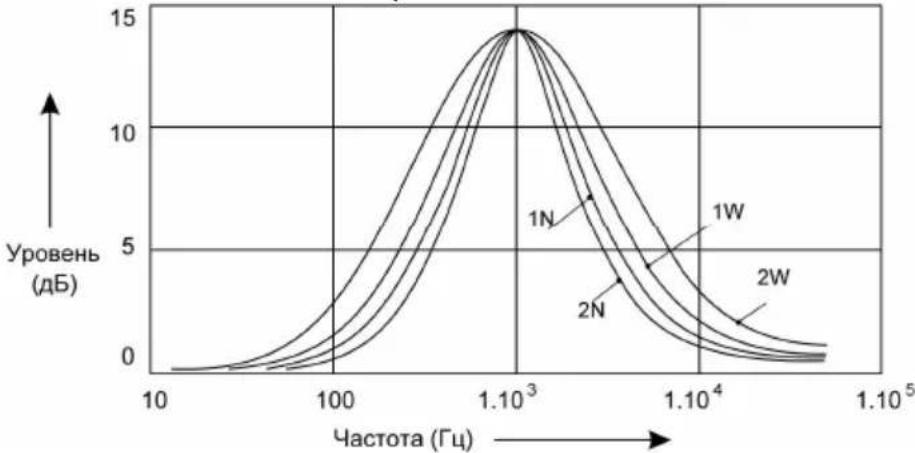

MIDDLE-Q

При помощи данного параметра выбирайте необходимую добротность регулятора тембра СЧ из следующего списка значений: 2N, 1N, 1W, 2W. На рисунке приводятся примеры частотных характеристик для каждого значения добротности:

Treble

При помощи данного параметра регулируйте уровень высоких частот в пределах -6 – +6.

TRE-CFQ

При помощи данного параметра выбирайте необходимую центральную частоту регулятора высоких частот из следующего списка значений: 10 кГц, 12,5 кГц, 15 кГц, 17,5 кГц.

Balance

При помощи данной функции регулируйте баланс левого-правого каналов в пределах от L06 (баланс полностью смещен влево) до R06 (баланс полностью смещен вправо). Значение "C00" соответствует равному балансу левого и правого каналов.

Fader

При помощи данной функции регулируйте баланс передних-задних каналов в пределах от R06 (баланс полностью смещен назад) до F06 (баланс полностью смещен вперед). Значение "C00" соответствует равному балансу передних и задних каналов.

Управление радиоприемником

При необходимости переключения устройства в режим работы радиоприемника нажимайте кнопку MODE на передней панели. На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BAND. Диапазоны будут переключаться циклически в следующем порядке: → FM1 → FM2 → FM3 → FM (УКВ) → ...

Автоматическая настройка на радиостанцию

Нажимайте кратковременно кнопку ▶▶ для автоматического поиска радиостанции в направлении увеличения частоты настройки.

Нажимайте кратковременно кнопку ◀◀ для автоматического поиска радиостанции в направлении уменьшения частоты настройки.

Ручная настройка на радиостанцию

Для переключения в режим ручной настройки нажмите и удерживайте в течение 2 сек кнопку ▶▶| или ◀◀.

Для увеличения частоты настройки на один шаг кратковременно нажимайте кнопку ▶▶. Для уменьшения частоты настройки на один шаг кратковременно нажимайте кнопку ◀◀.

Для быстрой смены частоты настройки удерживайте нажатой кнопку ▶▶ или ◀◀.

Выключение функции ручной настройки и переход к режиму автоматического поиска произойдет автоматически, если не производить никаких действий по ручной настройке в течение нескольких секунд.

Ручное сохранение настройки на радиостанцию в памяти устройства

Нажмите кнопку желаемой ячейки памяти предварительной настройки и удержите ее в нажатом положении не менее чем на 2 сек. В память данной кнопки будет запрограммирована радиостанция, на которую настроен радиоприемник.

Прослушивание радиостанции, настройка на которую сохранена в памяти устройства

Нажмите на кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на желаемую радиостанцию. Номер нажатой кнопки появится на дисплее устройства.

Автоматическая настройка на радиостанции с сохранением в памяти устройства

Нажатие кнопки AS/PS на панели устройства более чем на 2 секунды приведет к включению функции автоматической настройки на радиостанции в выбранном диапазоне и сохранению в памяти устройства шести радиостанций с наиболее сильным сигналом. После этого включится режим сканирования предварительно настроенных радиостанций.

Сканирование предварительно настроенных радиостанций

Для сканирования предварительно настроенных радиостанций нажмите или AS/PS не более чем на 2 секунды. Во время сканирования радиоприемник будет последовательно на пять секунд настраиваться на каждую радиостанцию, хранящуюся в памяти устройства. Порядковый номер каждой радиостанции в памяти устройства будет мигать на дисплее. Для остановки сканирования нажмите еще раз одну из указанных кнопок или нажмите любую из цифровых кнопок 1 - 6.

Стереофонический и монофонический режимы работы радио- приемника

Радиоприемник автоматически обнаруживает стереорежим радиостанции, если ее сигнал достаточно силен. На дисплее в этом случае загорается индикатор стереоприема. Если принимаемый сигнал слаб, приемник автоматически переходит в монофонический режим, индикатор стереоприема исчезает.

Использование системы RDS (Radio Data System)

Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ дополнительной информацией. Декодируя эти данные, ресивер предоставляет пользователю удобные функции по использованию этой информации.

В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY и CT.

PI (Program Identification Code): Код идентификации программы.

PS (Program Service Name): Название радиовещательной станции в виде букв и цифр.

AF (Alternative Frequencies): Альтернативные частоты. Список частот передатчиков, передающих одну и ту же программу, т.е. имеющих один и тот же PI.

TP (Traffic Program Identification): Идентификационные данные радиовещательной станции, передающей информацию о дорожном движении.

ТА (Traffic Announcement Identification): Идентификация сообщения о дорожном движении. Идентификационные данные, оказывающие, передается или не передается информация о дорожном движении.

EON (Enhanced Other Networks Information): Передача информации по категориям PI, AF, TP, TA и т.д. в сетях, отличных от сети текущего приема.

PTY (Program Type Code): Код типа программы. Отражает содержание программы, например, новости, легкая музыка, спорт и т.д.

CT (Clock Time): Информация о текущем времени, благодаря которой ресивер может автоматически устанавливать и подстраивать собственные часы.

Режим AF

Для изменения состояния режима AF нажмите кнопку AF. Когда режим включен, на дисплее начинает мигать индикатор "AF". Когда данный режим включен, и сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее мощную станцию с тем же кодом PI.

Примечание. При включенном режиме AF автоматический и ручной поиск радиостанций производится только по радиостанциям, передающим сигналы RDS.

Работа радиоприемника в режиме приема региональных программ

Нажмите и удерживайте кнопку AF более 2 сек. для включения/выключения индикации текущего состояния режима REG. При включенном режиме REG ("REG ON") переключение на альтернативные частоты будет происходить для программ только в пределах региона. При выключенном режиме ("REG OFF") переключение на альтернативные частоты будет происходить и за пределами одного региона.

Прослушивание сообщений о дорожном движении

Режим ТА

Для изменения состояния режима ТА нажмите и удерживайте кнопку ТА не более 1 сек. Если режим включен, то на дисплее выводится знак "ТА".

Когда включен режим ТА и передается сообщение о дорожном движении:

• Если проигрыватель находится в режиме воспроизведения компакт-диска, он временно переключится в режим радиоприемника.
• Проигрыватель временно переключится на радиостанцию в другой сети вещания (EON), если система EON обнаружит передачу сообщений о дорожном движении по другой программе.

Во время передачи сообщения о дорожном движении устанавливается уровень громкости ТА, заданный селектором параметров в режиме специальных настроек. По окончании сообщения CD-ресивер вернется в исходное состояние и на исходный уровень громкости.

Длительные нажатия кнопки TA позволяют выбрать режим EON TA LOCAL/EON TA DISTANCE.

Назначение данной опции - снижение нежелательных переключений на станции других сетей вещания, передающие сообщения о дорожном движении (EON TA), когда информация EON TA была принята при прослушивании текущей станцией, и радиоприемник переключился на станцию в другой сети вещания (EON), но информация не может быть принята из-за того, что эта станция находится слишком далеко от радиоприемника. Поэтому радиоприемник пере-

ключается обратно на текущую станцию. В описанном случае пользователь будет прослушивать в течение некоторого времени не ту программу, либо на некоторое время звук будет отключен.

Режим EON TA LOCAL

Если уровень мощности сигнала радиостанции из другой сети вещания меньше определенного порогового уровня, радиоприемник не переключается на эту станцию и пользователь не услышит никакие искажения. Когда выбран режим EON TA LOCAL, на несколько секунд на дисплее появится индикация "EON TA LO".

Переключение на радиостанцию из другой сети вещания, которая передает сообщения о дорожном движении (EON TA), осуществляется на основе информации текущей радиостанции.

Когда выбран режим EON TA DISTANCE, на несколько секунд на дисплее появится индикация "EON TA DX".

Примечание. При включенном режиме ТА автоматический и ручной поиск радиостанций производится только по радиостанциям, передающим сигналы ТА.

Настройка на радиостанции по идентификатору ТР

Если режим ТА включен, нажмите и удерживайте кнопки |◀◀ / ▶▶| для поиска радиостанции, содержащей идентификатор ТР (при настройке на такие радиостанции, кнопка "ТР" высвечивается в нижней части экранного меню).

Примечание. При включенном режиме ТА автоматический и ручной поиск радиостанций производится только по радиостанциям, которые передают идентификатор ТР.

Использование кода PTY для выбора программ

Включение режима PTY

Для входа в режим поиска программ по коду типа программы PTY нажмите кнопку PTY. На дисплей будет выведен последний вызывавшийся тип из группы музыкальных программ. Для перехода в режим поиска по группе информационных программ повторно нажмите кнопку PTY.

Выбор типа программы в группе

В течение 2 сек после входа в режим поиска по коду PTY нажимайте кнопки предварительной настройки

(1 – 6) для выбора необходимого типа программы из следующего списка:

В группе музыкальных программ

1 – POP M, ROCK M – поп-музыка и рок-музыка
2 – EASY M, LIGHT M – эстрадная и легкая музыка
3 – CLASSICS, OTHER M – классическая музыка, другая музыка
4 – JAZZ M, COUNTRY – джаз и кантри
5 – NATION M, OLDIES M – национальная музыка и старые мелодии
6 – FOLK M – народная музыка
В группе информационных программ

1 – NEWS, AFFAIRS, INFO – новости и информация
2 – SPORT, EDUCATE, DRAMA – спорт, образование, драма
3 – CULTURE, SCIENCE, VARIED – культура, наука, программы без определенного типа
4 – WEATHER, FINANCE, CHILDREN – погода, финансы, детские программы
5 – SOCIAL, RELIGION, PHONE IN – социальные, религиозные программы, программы с участием слушателей
6 – TRAVEL, LEISURE, DOCUMENT – путешествия, досуг, документальные программы
Через 2 сек. после выбора типа программы включится автоматический поиск программы выбранного типа. Если радиостанции с искомым PTY не обнаружено за один полный цикл настройки, радиоприемник выведет на дисплей мигающую надпись "NO PTY" и вернется в обычный режим.

Управление проигрывателем компакт-дисков

Загрузка компакт-дисков

Вставьте компакт-диск в слот рабочей стороной вниз. Через непродолжительное время после загрузки компакт-диска автоматически начнется его воспроизведение.

Извлечение компакт-дисков

Для извлечения компакт-диска нажимайте кнопку ▲. Компакт-диск может быть извлечен из устройства даже при выключенном зажигании. Если компакт-диск не будет удален из слота в течение 10 сек после нажатия на кнопку ▲, то он автоматически будет загружен обратно в устройство.

Выбор дорожек компакт-диска

Нажимайте кнопку ▶▶ или ◀◀ для перехода, соответственно, к началу следующей дорожки записи или началу текущей дорожки записи компакт-диска. Для перехода к началу предыдущей дорожки записи компакт-диска нажмите кнопку ◀◀ два раза.

Ускоренное воспроизведение

Нажмите кнопку ▶▶ или ◀◀ и удерживайте ее нажатой не менее 2 сек для ускоренного воспроизведения (со звуком) в прямом или обратном направлении; для восстановления нормальной скорости воспроизведения отпустите соответствующую кнопку.

Остановка воспроизведения

Для временной остановки воспроизведения компакт-диска (паузы воспроизведения) нажимайте кнопку 1/PAU на панели или кнопку PAU на пульте ДУ; для возобновления воспроизведения компакт-диска нажмите данные кнопки еще раз.

Сканирующее воспроизведение

Для последовательного воспроизведения первых 10 сек каждой песни, записанной на диске, нажимайте кнопку 2/INT на панели устройства. Нажмите данные кнопки еще раз для остановки сканирования и начала воспроизведения с текущей выбранной песни.

Повторное воспроизведение

Для повторного воспроизведения текущей дорожки диска нажимайте кнопку 3/RPT на панели устройства. Для отмены данного режима нажмите кнопку еще раз или удалите компакт-диск из устройства.

Prology MCT-430U

32

Воспроизведение компакт-диска в случайном порядке

Для воспроизведения дорожек компакт-диска в случайном порядке нажимайте кнопку 4/RDM на панели устройства. Для выбора другой дорожки компакт-диска в случайном порядке нажимайте кнопку ▶▶▶ или ◀◀. Для отмены данного режима нажмите одну из указанных кнопок еще раз или удалите компакт-диск из устройства.

Воспроизведение дисков в формате MP3/WMA

Примечания:

Далее по тексту под термином "альбом" понимается каталог диска, а под термином "трек" - МРЗ-файл.

Загрузка диска

Загрузите диск в устройство, как обычный аудио-CD. Устройство автоматически распознает MP3-диск, на дисплей будет выведено сообщение "MP3 T01", затем надпись "READING". После того, как закончится сканирование диска, начнется его воспроизведение с первого трека из первого альбома.

Выбор дорожек компакт-диска

В режиме воспроизведения МРЗ нажимайте кнопку ▶▶ или ◀◀ для перехода, соответственно, к началу следующего трека или началу текущего трека компакт-диска. Для перехода к началу предыдущего

трека компакт-диска нажмите кнопку ◀◀ два раза.

В режиме воспроизведения MP3 нажимайте кнопку 5/FOLD- или 6/FOLD+ для перехода, соответственно, к предыдущему или к следующему альбому на компакт-диске.

Остановка воспроизведения

Для временной остановки воспроизведения компакт-диска (паузы воспроизведения) нажимайте кнопку 1/PAU; для возобновления воспроизведения компакт-диска нажмите данную кнопку еще раз.

Сканирующее воспроизведение компакт-диска или альбома

Для последовательного воспроизведения первых 10 сек каждой песни, записанной на диске, нажимайте кнопку 2/INT. Нажмите данную кнопку еще раз для остановки сканирования и начала воспроизведения с текущей выбранной песни.

Для последовательного воспроизведения первых 10 сек каждой песни текущего альбома нажимайте и удерживайте нажатой не менее 3 сек кнопку 2/ INT.

Нажмите и удерживайте нажатой не менее 3 сек данную кнопку еще раз для остановки сканирования и начала воспроизведения сек текущей выбранной песни.

Повторное воспроизведение трека или альбома

Для повторного воспроизведения текущей дорожки диска нажимайте кнопку 3/RPT. Для отмены данного режима нажмите кнопку еще раз.

Для повторного воспроизведения текущего альбома нажимайте и удерживайте нажатой не менее 3 сек кнопку 3/RPT.

Для отмены данного режима нажмите и удерживайте нажатой не менее 3 сек кнопку 3/RPT еще раз.

Воспроизведение компакт-диска или альбома в случайном порядке

Для воспроизведения дорожек компакт-диска в случайном порядке нажимайте кнопку 4/RDM на панели устройства. Для выбора другой дорожки компакт-диска в случайном порядке нажимайте кнопку ▶▶ или ◀◀. Для отмены данного режима нажмите кнопку еще раз.

Для воспроизведения дорожек текущего альбома в случайном порядке нажимайте и удерживайте нажатой не менее 3 сек 4/RDM. Для выбора другой дорожки компакт-диска в случайном порядке нажимайте кнопку ▶▶или ◀◀.

Для отмены данного режима нажмите и удерживайте нажатой не менее 3 сек кнопку 4/RDM еще раз.

Воспроизведение аудиозаписей в формате MP3

Общие положения

• MP3 – это сокращение от "MPEG Audio Layer 3", которое относится к стандарту технологии сжатия аудиосигналов.
• Данное устройство обеспечивает воспроизведение MP3-файлов, записанных на диски CD-R или CD-RW, а также на карты памяти SD, встроенной флэш-памяти и USB (далее - носители).
• Устройство не может воспроизводить файлы MP3, имеющие расширение, отличное от ".MP3".
• При попытке воспроизведения файла с расширением ".МРЗ", содержимое которого не соответствует формату МРЗ, будет слышен шум.
• Далее по тексту под термином "альбом" понимается каталог диска, а под термином "трек" – МРЗ-файл.
• Максимальная поддерживаемая вложенность папок на носителе – 8, включая корневой каталог; максимальное число файлов на диске - 999, максимальное число папок на диске – 255.
• Для карт памяти SD, USB поддерживается совместимость с файловыми системами FAT-12, FAT-16, FAT-32.
• При воспроизведении файлов MP3 с битрейтом 8 kbps или с переменным битрейтом время воспроизведения на дисплее может отображаться неверно.
• Не перегружайте носитель файлами, отличными от МРЗ. В противном случае устройство будет долго анализировать содержимое носителя после загрузки перед началом воспроизведения или не будет воспроизводиться.
• Примите во внимание, что порядок воспроизведения треков может отличаться от порядка, в котором они были записаны на носитель.
• Поддерживаемая скорость битового потока (битрейт):

MPEG1 audio layer

все возможные битрейты

MPEG2 audio layer

все битрейты, кроме 8 kbps

- Поддерживаемые частоты дискретизации:

MPEG1 audio layer 3, кГц

3, 44, 1, 48

MPEG2 audio layer 3, кГц

Рекомендации по созданию дисков CD-R и CD-RW, содержащих MP3-файлы

• Устройство обеспечивает совместимость с дисками, записанными согласно стандарту ISO 9660.
• Чтение дисков, записанных при помощи пакетной записи (UDF), устройством не поддерживается.
• При создании МРЗ-файлов используйте частоту дискретизации 44,1 кГц и битрейт не ниже 128 kbps.
• Не создавайте папки с глубиной вложенности более 8, включая корневой каталог.
• Воспроизведение диска возможно только в том случае, если произведена финализация диска.
• Перед записью МРЗ-диска убедитесь, что формат диска установлен как "данные" ("CD-ROM", "DATA CD"), а не на аудио CD.
• При использовании некоторых дисков CD-R или CD-RW физические параметры записи могут отличаться от оптимальных в зависимости от качества изготовления дисков. В этом случае данные с диска могут считываться неверно. В связи с этим рекомендуется выбирать чистые диски CD-R или CD-RW максимально возможного качества и стараться не использовать максимальную скорость записи.
• На дисплей устройства выводятся названия альбома и трека длиной до 16 символов. Поддерживается совместимость с системой кодирования информации ID3 TAG версий 1.0 и 1.1. на латинском языке

Отображение информации ID3 TAG

Если какие-либо файлы MP3 или WMA содержат информацию ID3 TAG, такую как название композиции, имя исполнителя, название альбома, то она будет автоматически выводиться на экран в циклическом порядке во время воспроизведения данного трека. Поддержка русскоязычных ID3 TAG (текстовая информация об исполнителе, музыкальном произведении и т.д.), а также русскоязычные названия папок, файлов и треков не гарантируется производителем.

Использование карт памяти SD

Подключение карт памяти SD

1. Нажмите кнопку снятия передней панели ▲ и отсоедините переднюю панель.
2. Вставьте карту SD в соответствующий слот как показано на рисунке, соблюдая ориентацию карточки.
3. Вставляйте карту памяти до того, пока не услышите легкий щел- чок.
4. Подключите обратно переднюю панель.

1. На экране устройства отобразится "SD PLAY" подтверждающее, что карта памяти SD вставлена корректно и что началась загрузка информации с неё.
2. Вне зависимости он текущего режима работы, сразу после подключения к устройству карты памяти SD, он переключится на воспроизведение с данной карты памяти.
3. Все операции по навигации и управлению воспроизведением идентичны главе "Воспроизведение дисков в формате MP3/WMA"

Извлечение карты памяти SD

1. Нажмите на карту памяти SD до легкого щелчка, отпустите карту. После того, как карта памяти SD немного выдвинется, не прилагая лишних усилий, извлеките её из слота. После извлечения карты памяти SD, устройство вернется к предыдущему режиму работы.

1. Нажимайте кнопку MODE для переключения в другой режим работы устройства при подключенной карте памяти SD.

Меры предосторожности при работе с картами памяти SD

Убедитесь, что вы вставляете карту SD, соблюдая ориентацию. По- пытка вставить карточку неправильно может привести к серьезному повреждению как слота устройства, так и самой карточки.

- Убедитесь, что карту памяти SD вставлена до конца, и лишь затем устанавливайте обратно переднюю панель.

Вид сверху Вид снизу

Использование карт памяти с интерфейсом USB

Совместимость

В связи с постоянным совершенствованием как протокола передачи информации USB, так и самих устройств USB, не гарантируется совместимость данного устройства со всеми USB-устройствами, особенно с USB-устройствами, для работы с которыми требуется предварительно устанавливать драйвер. Всегда для работы с устройством выбирайте совместимые с ним карты памяти с интерфейсом USB.

• USB 1.1 > 320 кбит/с
- Файловая система FAT12 / FAT16 / FAT32

Подключение карт памяти с интерфейсом USB

1. Разъем для подключения карт памяти с интерфейсом USB закрыт защитной крышкой. Откройте его, как показано на рисунке.

1. Подключите карту памяти с интерфейсом USB, как показано на рисунке. На экране устройства отобразится сообщение "USB HOST", подтверждающее, что карта памяти с интерфейсом USB подключена корректно и что началась загрузка информации с неё.

В зависимости от типа карты памяти и от реализации в данном устройстве протокола USB потребуется различное время для определения карты памяти и начала загрузки информации.

1. Вне зависимости он текущего режима работы, сразу после подключения к устройству карты памяти с интерфейсом USB, он переключится на воспроизведение с данной карты памяти.

2. Все операции по навигации и управлению воспроизведением идентичны главе "Воспроизведение дисков в формате MP3/WMA.

Отключение карт памяти с интерфейсом USB

1. При отсоединении карты памяти с интерфейсом USB устройство автоматически переключится в режим радиоприемника. Для перехода к другому режиму работы нажимайте кнопку MODE.

2. Нажимайте кнопку MODE для переключения в другой режим работы устройства также и при подключенной карте памяти с интерфейсом USB.

Меры предосторожности при работе с картами памяти с интерфейсом USB

• Всегда аккуратно отсоединяйте карту памяти с интерфейсом USB после окончания работы с ней.
• Избегайте излишнего давления на карту памяти с интерфейсом USB, когда она подключена к устройству.

Звукозапись с дисков в формате MP3/WMA

1. Нажмите и удерживайте в течение 3 сек кнопку Copy/Record на передней панели устройства активируйте режим звукозаписи.
2. На экране устройства (по умолчанию) появится rec ↔ USB , вращайте регулятор параметров и выби- райте между для схера rec ↔ CARD нения аудио файла.
3. После выбора носителя информации, куда будет сохранена запись, нажмите на регулятор параметров для подтверждения начала записи. Если в течение 10 сек. вы не нажмете на кнопку, то устройство автоматически вернется к предыдущему режиму работы.
4. После нажатия на регулятор параметров воспроизведение записываемого файла начнется в начала и одновременно начнется запись. Если после нажатия на регулятор параметров появится Memory Full, то это означает, что свободного места на карте памяти нет, и после этого сообщения устройство автоматически перейдет к предыдущему режиму работы.
5. Во время записи, на дисплей устройства будет выводиться rec >> USB с индикацией оставшегося времени до конца записи трека.
6. Когда запись будет завершена, на дисплее устройства появится Rec USB и начнется автоматическое воспроизведение следующего трека на диске. Записанный аудио файл будет автоматически сохранен в соответствующий раздел «MY_CD».

Примечания:

1. В режиме записи, никакие функции CD проигрывателя не работают.

2. Запись файла будет производиться даже в том случае, если звук устройства отключен (MUTE:ON).

3. Запись автоматически прекратится, если на карте памяти закончится свободная память.

Передача MP3/WMA файлов с компакт диска

Данная операция возможна, только при воспроизведении МРЗ/WMA файла.

1. Начните воспроизведение нужного МРЗ/WМА файла. Затем нажмите и удерживайте в течение 3 сек кнопку Copy/Record на передней панели устройства активируйте функцию переноса.

2. На экране устройства появится USB (по умолчанию).

3. Вращайте регулятор параметров и выбирайте между USB CARD для сохранения аудио-файла.

4. Для начала передачи нажмите на регулятор параметров. Если в течение 10 сек. вы не нажмете на кнопку, то устройство автоматически вернется к предыдущему режиму работы.

5. После нажатия на регулятор параметров, воспроизведение файла остановится и начнется передача. Если после нажатия на регулятор параметров появится Memory Full, то это означает, что свободного места на карте памяти нет, и после этого сообщения устройство автоматически вернется к предыдущему режиму работы.

6. Во время переноса файла на дисплее будет высвечиваться ход процесса передачи файла 10 % USB

7. Когда процесс передачи файла будет завершен, на дисплее появится соответствующее напоминание 100% USB , после чего устройство автоматически перейдет к воспроизведению переданного трека. Переданный файл будет автоматически сохранен в соответствующий раздел. «МУ_МРЗ» или «МУ_WMA».

Примечания:

1. В режиме передачи файлов, никакие функции CD проигрывателя не работают.

2. Передача файла будет производиться даже в том случае, если звук устройства отключен (MUTE:ON).

3. Передача автоматически прекратится, если на карте памяти осталось меньше чем 2 Mb памяти.

Отмена передачи файлов

1. Нажмите и удерживайте в течение 3 сек кнопку Copy/Record на передней панели устройства для отключения функции. На экране устройства появится сообщение об отмене передачи и передаваемый вами файл будет удален.

Устройство автоматически прекратит передачу файла в следующих случаях:

1. Смена режима работы устройства
2. Загрузка диска в устройство
3. Подключение USB карты
4. Снятие передней панели устройства

Передача музыкальных файлов с карт памяти

1. Начните воспроизведение нужного МРЗ/WMA файла. Затем нажмите и удерживайте в течение 3 сек кнопку Copy/Record на передней панели устройства активируйте функцию переноса.
2. На экране устройства появится USB (по умолчанию).
3. Вращайте регулятор параметров и выбирайте между USB CARD для сохранения аудио-файла.
4. Для начала передачи нажмите на регулятор параметров. Если в течение 10 сек. вы не нажмете на кнопку, то устройство автоматически вернется к предыдущему режиму работы.
5. После нажатия на регулятор параметров, воспроизведение файла остановится и начнется передача. Если после нажатия на регулятор параметров появится Memory Full, то это означает, что свободного места на карте памяти нет, и после этого сообщения устройство автоматически вернется к предыдущему режиму работы.
6. Во время переноса файла на дисплее будет высвечиваться ход процесса передачи файла 10 % USB .
7. Когда процесс передачи файла будет завершен, на дисплее появится соответствующее напоминание 100% USB после чего устройство автоматически перейдет к воспроизведению переданного трека. Переданный файл будет автоматически сохранен в соответствующий раздел. «МУ_MP3» или «МУ_WMA».

Примечания:

Prology MCT-430U

1. В режиме передачи файлов, никакие функции CD проигрывателя не работают.
2. Передача файла будет производиться даже в том случае, если звук устройства отключен (MUTE:ON).
3. Передача автоматически прекратится, если на карте памяти осталось меньше чем 2 Mb памяти.

Отмена передачи файлов

1. Нажмите и удерживайте в течение 3 сек кнопку Copy/Record на передней панели устройства для отключения функции. На экране устройства появится сообщение об отмене передачи и передаваемый вами файл будет удален.

Устройство автоматически прекратит передачу файла в следующих случаях:

1. Смена режима работы устройства
2. Загрузка диска в устройство
3. Подключение USB карты
4. Снятие передней панели устройства

Удаление аудио файлов

Вы всегда можете удалить ненужные вам аудио файлы с карт памяти SD и USB. Для осуществления операции удаления установите режим носителя с которого будут удалятся файлы.

Существует 2 способа удаления файлов.

Удаление файла во время воспроизведения

1. Нажмите и удерживайте в течение 3 сек кнопку BAND на передней панели устройства активируйте режим удаления файлов.
2. На экране появится подменю удаления файла ERASE 2010.
3. Нажмите на регулятор параметров для активации данной функции. Затем вращайте регулятор параметров, чтобы выбрать «✗» для подтверждения удаления или «✗» для отмены удаления файла. Если в течение 5 сек. вы не выберите ничего, то устройство вернется к предыдущему режиму работы.

4. После нажатия на регулятор параметров для подтверждения удаления, воспроизведение выбранного файла прекратиться и он будет удален.

5. По окончании удаления на экране дисплея появится ERASE √ и устройство автоматически начнет воспроизведение следующего файла.

Удаление файла через меню навигации (Navi List Search Mode) Выберите файл для удаления в меню навигации:

1. После выбора файла в меню навигации, который вы хотите удалить, нажмите и удерживайте в течение 3 сек кнопку BAND активируйте режим удаления файла.

2. На дисплее появится подменю удаления файла ERASE 2010

3. Вращайте регулятор параметров, чтобы выбрать «» для подтверждения удаления или «» для отмены удаления файла. Если в течение 5 сек. вы не выберите ничего, то устройство вернется к предыдущему режиму работы.

4. После нажатия на регулятор параметров для подтверждения удаления, воспроизведение выбранного файла прекратиться и он будет удален.

5. По окончании удаления на экране дисплея появится ERASE √ и устройство автоматически начнет воспроизведение следующего файла.

Эксплуатационные ограничения и текущий ремонт

Устройство предназначено для эксплуатации в салоне автомобилей с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее повреждения корпуса, съемной передней панели, соединительных кабелей и динамиков.

Ниже приводится таблица, в которой сведены простые проверки, способные помочь вам устранить большую часть проблем, возникающих при использовании устройства.

При отсутствии видимых причин неисправности устройство следует демонтировать, отсоединить кабели проводки и антенны, и обратиться в сервисный центр или к ближайшему дилеру.

Осторожно: Металлические детали устройства (особенно его задняя панель) во время работы сильно нагреваются, поэтому не дотрагивайтесь до этих поверхностей руками сразу же после того, как вынете устройство.

Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения устройства.

Симптом Вероятная причина	Устранение
Нет питания	Ключ не повернут в замке зажигания автомобиля в положение ON (зажигание)	Если в качестве источника питания выбрана дополнительная цепь питания, но двигатель не работает, поверните ключ в замке зажигания в положение "ACC" (дополнительное)
	Перегорел предохранитель	Замените предохранитель питания
Нет звука	Устройство неправильно подключен к источнику питания	Перепроверьте правильность подключения устройства к источнику питания
	Соединительные кабели подключены неправильно	Проверьте правильность подключения динамиков и других соединительных проводов
Компакт-диск не загружается в устройство или не удаляется из устройства	В устройстве уже есть компакт-диск	Выньте компакт-диск из устройства, затем загрузите в него новый компакт-диск
	Внутри автомобиля слишком высокая температура	Подождите, пока температура внутри автомобиля понизится, затем повторите попытку
	Конденсация влаги	В течение часа не пользуй-тесь устройством, затем повторите попытку
Плохое качество звучания	Дефектный или сильно загрязненный компакт-диск	Попробуйте почистить компакт-дискПопробуйте воспроизводить другой компакт-диск
	Неверный угол установки устройства	Убедитесь, что наклон устройства не превышает 30°
Радиоприемник не работает	К устройству не подключен кабель антенны	Надежно подключите кабель антенны к устройству
Не работает функция автоматической настройки на радиостанции	Радиостанции имеют слишком слабый сигнал	Настраивайтесь на станции вручную
Индикация "ERROR 1"	Ошибка CD-транспорта	Нажмите кнопку сброса "Reset", которая расположена на корпусе под передней панелью. Если сообщение об ошибке повторяется, обратитесь в сервисный центр или к ближайшему дилеру.
Индикация "ERROR 2"	Ошибка системы фокусировки/трекинга
Индикация "No file"	Диск не содержит файлов, с которыми совместимо устройство	Попробуйте воспроизводить другой компакт-диск
Индикация "Disc error"	Дефектный или сильно загрязненный компакт-диск	Попробуйте воспроизводить другой компакт-диск

Хранение, транспортирование, ресурс, утилизация

Устройство рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы устройства 2 года. Устройство не содержит вредных материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта дистанционного управления должны утилизироваться согласно местному законодательству по охране окружающей среды.

Гарантии поставщика

Устройство Prology MCT – 430U соответствует утвержденному образцу.

Изготовитель гарантирует соответствие устройства требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в части 2.2.

Устройство имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу, эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия:

- комплект проводки, ISO коннектор, монтажные приспособления, документацию, прилагаемую к изделию.

Наименование: Пролоджи МЦТ-430Ю

Страна производитель: Китай.

Изготовитель: Сатурн Хай Тек Груп ЛТД.

Основное предназначение товара:

ФМ/УКВ РДС /МПЗ/ВМА/СД/ЮСБ- ресивер

Юридический адрес изготовителя:

14 Кроун Лайн, Лондон, СВ16 ЗДЖ, Великобритания.

SATURN

HIGH-TECH GROUP, Ltd.
