РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MCH-340 Prology

FM/УКВ CD/MP3-ресивер

Руководство пользователя

Содержание

Назначение .... 3

Функции устройства.... 3

Комплект поставки....4

Элементы управления и их функции.... 5

Общие операции....6

Управление радиоприемником 8

Управление проигрывателем компакт-дисков 10

Воспроизведение дисков в формате MP3.... 11

Режимы поиска при воспроизведении дисков в формате MP3/WMA ..... 12

Ограничения для файлов MP3/WMA 15

Основные технические характеристики 16

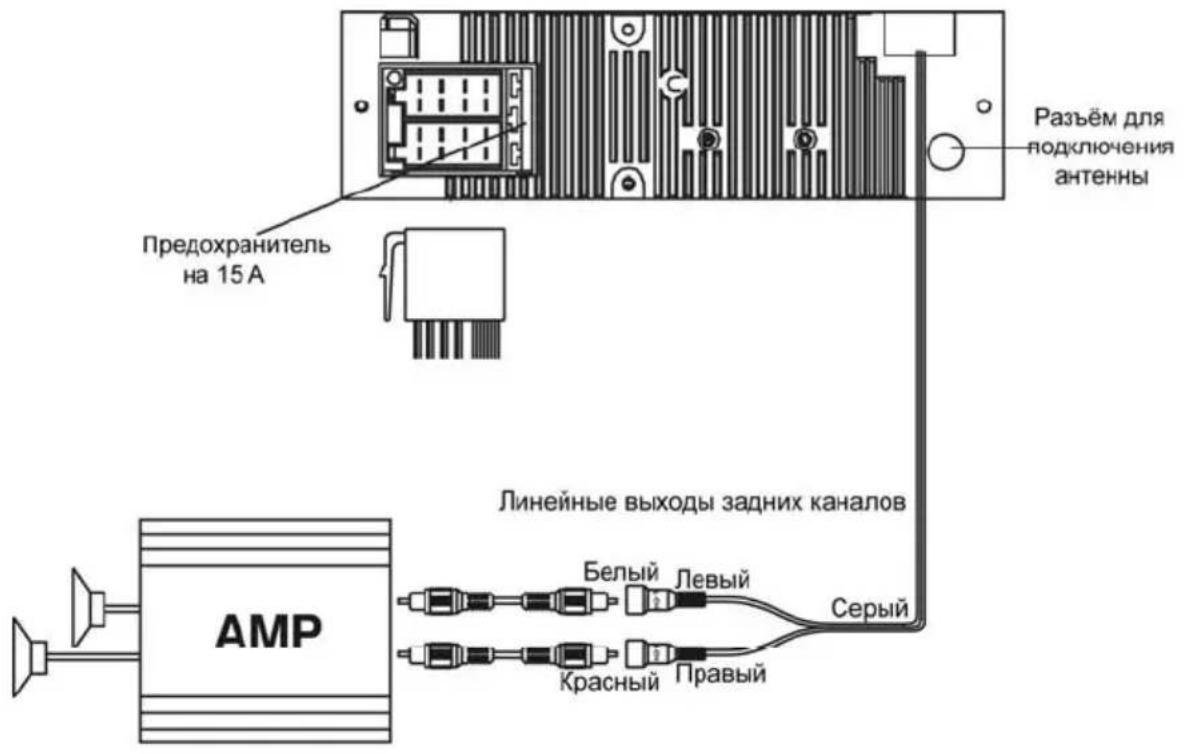

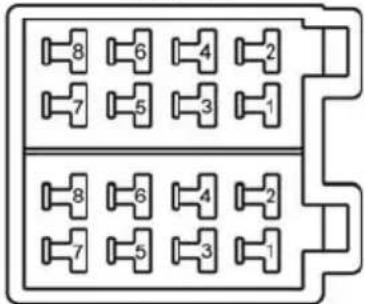

Схема подключения проводов устройства 17

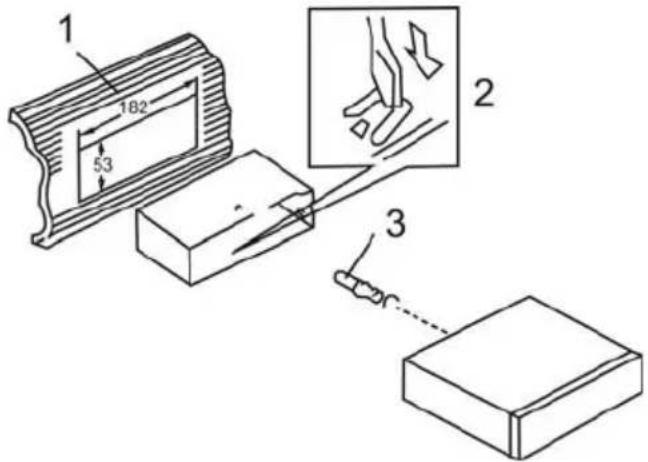

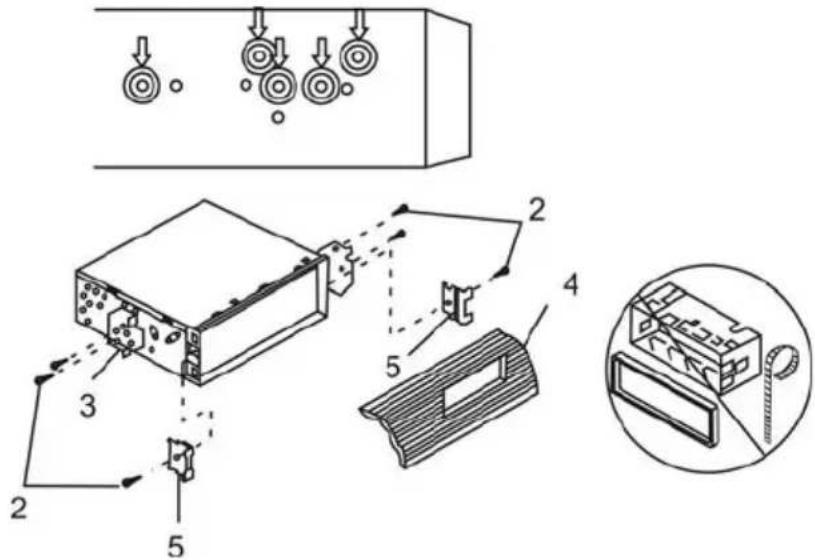

Установка устройства.... 18

Съемная передняя панель устройства 21

Обслуживание....22

Меры предосторожности при обращении с дисками 23

Эксплуатационные ограничения и текущий ремонт.... 24

Хранение, транспортирование, ресурс, утилизация 26

Гарантии поставщика 26

Для заметок.... 27

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ-приемника и проигрывателя МРЗ- и компакт-дисков (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства и съемной передней панели, механические повреждения и нарушение правил эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.

Перед использованием устройства внимательно ознакомьтесь с настоящим Руководством пользователя.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и сервисные меню могут быть внесены изменения, не отраженные в настоящем Руководстве.

Назначение

Устройство Prology MCH-340 предназначено для прослушивания радиостанций в диапазонах FM и УКВ, для воспроизведения стереофонических звукозаписей на аудиокомпакт-дисках, а также звуковых файлов в формате MP3 и WMA на записываемых компакт-дисках CD-R или CD-RW, через внешние динамики.

Функции устройства

• Полностью съемная передняя панель с футляром
  • Выходная мощность 4x50 Вт
  • Высокоскоростной цифровой PLL тюнер
  • Память на 18 радиостанций
  • Совместимость с форматом MP3
  • Индикация информации MP3 ID3 TAG
  • Линейный стереовход RCA
  • Графический индикатор уровня выходного сигнала
  • Электронная регулировка параметров
  • 4 предоставленные характеристики эквалайзера
  • Режим приглушения звука
  • 1 пара линейных выходов RCA
  • Стандартный монтажный размер DIN
  • Стандартный разъем ISO

Комплект поставки

Устройство Prology MCH-340 1 шт.

Панель передняя съемная 1 шт.

Футляр панели передней съемной 1 шт.

Крепежные принадлежности 1 комплект

Ключ-съемник 2 шт.

Кожух 1

Настоящее Руководство пользователя 1 шт.

Гарантийный талон 1 шт.

Индивидуальная потребительская тара 1 комплект

Элементы управления и их функции

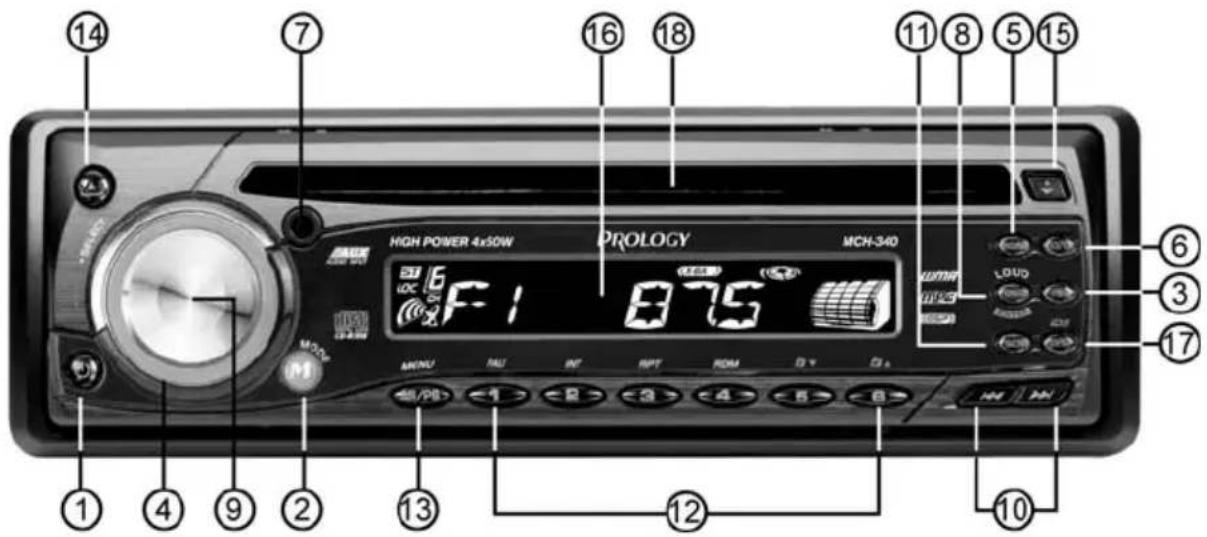

Элементы управления на передней панели

HIGH POWER 4x50W PROLOGY MCH-340 16 18 11 8 5 15 3 6 3 17 12 13 MENU TAU INT RPT ROM LOAD V/PS 1 2 3 4 5 6 10 ① ④ ⑨ ② ⑬

1. Кнопка включения и выключения питания ⏻.
2. Кнопка выбора режима работы MODE.
3. Кнопка предварительной настройки эквалайзера PEQ
4. Вращающийся регулятор параметров звучания.
5. Кнопка переключения режимов MONO/STEREO MONO.
6. Кнопка включения ближнего или дальнего радиоприёма LO/DX.
7. Линейный аудиовход AUX.
8. Кнопка выбора диапазона радиоприемника и управления режимом тонкомпенсации BND.
9. Кнопка выбора параметра звучания (в режиме МРЗ - кнопка «Ввод»).
10. Кнопки настройки радиоприемника и управления воспроизведением ◀◀/▶▶.
11. Кнопка сканирования предварительно настроенных радиостанций SCN.
12. Кнопки предварительной настройки на радиостанции и управления режимами воспроизведения.

1) Кнопка паузы PAU
2) Кнопка включения режима сканирования треков на диске INT
3) Кнопка управления режимом повторного воспроизведения RPT

4) Кнопка включения режима воспроизведения в произвольном порядке RDM
5) Кнопка перехода к предыдущей папке диска
6) Кнопка перехода к следующей папке диска

1. Кнопка автоматического сохранения настройки на радиостанции в памяти устройства и сканирования предварительно настроенных радиостанций AS/PS/MENU.
2. Кнопка снятия передней панели ▲.
3. Кнопка извлечения диска
4. Дисплей устройства
5. Кнопка выбора режима работы дисплея и индикации информации ID3 DISP
6. Слот для CD/MP3-дисков.

Общие операции

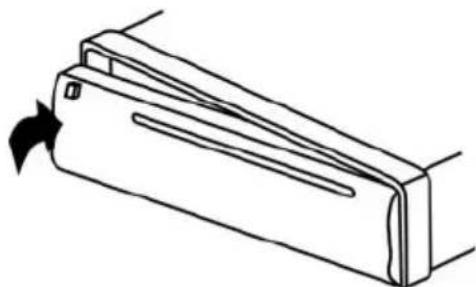

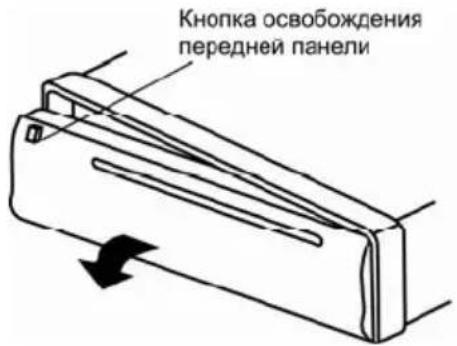

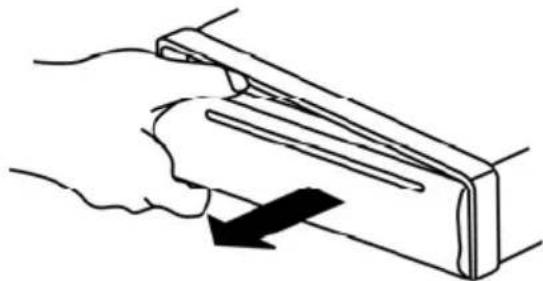

Отсоединение и установка передней панели

Для снятия передней панели нажимайте кнопку ▲ на передней панели.

Включение и выключение устройства

Для включения и выключения устройства нажимайте кнопку ⏻.

Выбор режима работы

Для выбора необходимого режима работы нажимайте кнопку MODE. В случае, если в устройство загружен компакт-диск, то при каждом нажатии на кнопку MODE происходит переключение режимов в следующем порядке:

Радиоприемник → Проигрыватель компакт-дисков →

→ Линейный стереовход → ...

Настройка звучания

Для выбора желаемого режима настройки звучания кратковременно нажимайте на кнопку (9) на передней панели. Режимы выбираются в следующем порядке:

VOL (громкость) → BAS (низкие частоты) → TRE (высокие частоты) → BAL (баланс левого – правого каналов) → FAD (баланс переднего – заднего каналов) → ...

Для повышения или понижения значения выбранного параметра вращайте регулятор (4) по часовой стрелке или против часовой стрелки соответственно.

Тонкомпенсация

При прослушивании с низким уровнем громкости нажимайте и удерживайте нажатой не менее 1 секунды кнопку BND для увеличения уровня низких частот. На дисплее на несколько секунд появится надпись «LOUD ON». Для отключения режима тонкомпенсации нажмите и удерживайте нажатой кнопку BND еще раз.

Выбор характеристики звучания

При помощи кнопки PEQ можно выбрать наиболее приятную для вашего слуха настройку звучания. Каждое нажатие кнопки PEQ изменяет настройку звучания следующим образом:

$$ \begin{array}{c}\dots \rightarrow F L A T (p o v h a r) \rightarrow C L A S S I C S (k l a c c i u e c k a r) \rightarrow P O P M (n o n - m y z b i k a) \rightarrow\R O C K M (p o k - m y z b i k a) \rightarrow D S P O F F (k o r p e k c i n a o t k l o u c h e n a) \rightarrow \dots\end{array} $$

Внимание! При изменении ручной настройки высоких или низких частот любая выбранная предоставленная характеристика отключается и переходит в состояние «DSP OFF».

Управление режимом отображения дисплея и установка времени

Последовательно нажимайте кнопку DISP (17) на передней панели устройства для вывода на дисплей устройства текущего времени или частоты прослушиваемой радиостанции. Через 2 секунды дисплей вернется к прежнему режиму индикации.

Для установки текущего времени нажмите и удерживайте кнопку DISP на передней панели устройства, пока индикатор времени не начнет мигать. Нажимайте кнопку (5) для настройки минут и кнопку (6) для настройки часов.

Кнопка RESET

Кнопка RESET находится на корпусе устройства. Для ее нажатия следует снять переднюю панель устройства (стр. 21) и воспользоваться шариковой ручкой или другим подобным заостренным предметом. После нажатия и удержания данной кнопки нажатой в течение 2 секунд из памяти устройства будут стерты все запрограммированные радиостанции, настройки звука и настройка часов. Данная кнопка должна быть нажата при появлении на дисплее ошибочной индикации или при неверном функционировании.

Примечание. Если после нажатия кнопки RESET устройство продолжает работать неправильно, полностью отключите питание устройства (отсоединив желтый и красные провода), протрите смоченным в спирте ватным тампоном разъём, находящийся позади передней панели. Подключите питание и проверьте работоспособность устройства.

Управление радиоприемником

При необходимости переключения устройства в режим работы радиоприемника нажимайте кнопку MODE (2) (стр. 5) на передней панели. На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BND. Диапазоны будут переключаться циклически в следующем порядке: → FM1 → FM2 → FM3 (УКВ) → ...

Автоматическая настройка на радиостанцию

Нажмите кнопку ▶▶ для автоматического поиска радиостанции в направлении увеличения частоты настройки.

Нажмите кнопку ◀◀ для автоматического поиска радиостанции в направлении уменьшения частоты настройки.

Ручная настройка на радиостанцию

Для переключения в режим ручной настройки нажмите и удерживайте в течение 2 секунд кнопку ▶▶или ◀◀.

Для увеличения частоты настройки на один шаг кратковременно нажмите кнопку ▶▶. Для уменьшения частоты настройки на один шаг кратковременно нажмите кнопку ◀◀.

Для быстрой смены частоты настройки удерживайте нажатой кнопку ▶▶ или ◀◀.

Выключение функции ручной настройки и переход к режиму автоматического поиска произойдет автоматически, если не производить никаких действий по ручной настройке в течение нескольких секунд.

Ручное сохранение настройки на радиостанцию в памяти устройства

Нажмите кнопку желаемой ячейки памяти предварительной настройки и удержвайте ее нажатой не менее 2 секунд. В память данной кнопки будет запрограммирована радиостанция, на которую настроен радиоприемник.

Прослушивание радиостанции, настройка на которую сохранена в памяти устройства

Нажмите на кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на желаемую радиостанцию. Номер нажатой кнопки появится на дисплее устройства.

Автоматическая настройка на радиостанции с сохранением в памяти устройства

Нажатие кнопки AS/PS на панели (13) (стр. 5) более чем на 2 секунды приведет к включению функции автоматической настройки на радиостанции в выбранном диапазоне и сохранению в памяти устройства шести радиостанций с наиболее сильным сигналом. После этого включится режим сканирования предварительно настроенных радиостанций.

Сканирование предварительно настроенных радиостанций

Для сканирования предварительно настроенных радиостанций нажмите кнопку AS/PS. Во время сканирования радиоприемник будет последовательно на пять секунд настраиваться на каждую радиостанцию, хранящуюся в памяти устройства. Порядковый номер каждой радиостанции в памяти устройства будет мигать на дисплее. Для остановки сканирования нажмите еще раз одну из указанных кнопок или нажмите любую из цифровых кнопок 1 - 6.

Индикатор мощности радиосигнала

В режиме работы радио на дисплее отображается индикатор мощности радиосигнала:

Сильный сигнал

Слабый сигнал

Выбор местного или дальнего режимов приема

Для переключения режимов нажимайте кнопку LO/ DX (6) (стр. 5). Изначально устройство работает в режиме дальнего приема (DX). При выборе режима местного приема на дисплее устройства на некоторое время появляется индикация "LOCAL".

Стереоприем

Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточно силен. На дисплее в этом случае загорается индикатор "ST". Отключение стереофонического режима приема может понадобиться, если выбранная радиостанция принимается с сильным шумом или с помехами. Для этого нажмите кнопку MONO (5) (стр. 5). При этом на некоторое время на дисплее появится надпись "MONO", а индикатор "ST" исчезнет. Нажмите кнопку MONO повторно для возврата к режиму стереоприема.

Управление проигрывателем компакт-дисков

Загрузка компакт-дисков

Вставьте компакт-диск в слот рабочей стороной вниз. Через непродолжительное время после загрузки компакт-диска автоматически начнется его воспроизведение.

Извлечение компакт-дисков

Для извлечения компакт-диска нажмите кнопку ▲. Компакт-диск может быть извлечен из устройства даже при выключенном зажигании. Если компакт-диск не будет удален из слота в течение 10 секунд после нажатия на кнопку ▲, то он автоматически будет загружен обратно в устройство.

Выбор дорожек компакт-диска

Нажмите кнопку ▶▶| или ◀◀ для перехода, соответственно, к началу следующей дорожки записи или началу текущей дорожки записи компакт-диска. Для перехода к началу предыдущей дорожки записи компакт-диска нажмите кнопку ◀◀ два раза.

Ускоренное воспроизведение

Нажмите кнопку ▶▶| или◀◀ и удерживайте ее нажатой не менее 2 секунд для ускоренного воспроизведения (звук при этом приглушается) в прямом или обратном направлении; для восстановления нормальной скорости воспроизведения отпустите соответствующую кнопку.

Остановка воспроизведения

Для временной остановки воспроизведения компакт-диска (паузы воспроизведения) нажмите кнопку 1/PAU на передней панели устройства; для возобновления воспроизведения компакт-диска нажмите данную кнопку еще раз.

Сканирующее воспроизведение

Для последовательного воспроизведения первых 10 секунд каждой песни, записанной на диске, нажмите кнопку 2/INT на передней панели устройства. Нажмите данную кнопку еще раз для остановки сканирования и начала воспроизведения с текущей выбранной песни.

Повторное воспроизведение

Для повторного воспроизведения текущей дорожки диска нажмите кнопку 3/RPT на передней панели устройства. Для отмены данного режима нажмите кнопку еще раз или удалите компакт-диск из устройства.

Воспроизведение компакт-диска в случайном порядке

Для воспроизведения дорожек компакт-диска в случайном порядке нажмите кнопку 4/RDM на передней панели устройства. Для выбора другой дорожки компакт-диска в случайном порядке нажмите кнопку ▶▶ или ◀◀. Для отмены

данного режима нажмите одну из указанных кнопок еще раз или удалите компакт-диск из устройства.

Воспроизведение дисков в формате MP3

Загрузка диска

Загрузите диск в устройство, как обычный аудиокомпакт-диск. Устройство автоматически распознает MP3-диск, на дисплей будет выведено сообщение "MP3 T01", затем надпись "READING". После того, как закончится ска-нирование диска, начнется его воспроизведение с первого трека из первого альбома.

Выбор дорожек компакт-диска

В режиме воспроизведения МРЗ нажимайте кнопку ▶▶или ◀◀ для перехода, соответственно, к началу следующего трека или началу текущего трека диска. Для перехода к началу предыдущего трека диска нажмите кнопку ◀◀ два раза.

В режиме воспроизведения МР3 нажимайте кнопку (5) или (6) для перехода, соответственно, к предыдущему или к следующему альбому на диске.

Остановка воспроизведения

Для временной остановки воспроизведения диска (паузы воспроизведения) нажимайте кнопку 1/▶II; для возобновления воспроизведения диска нажмите данную кнопку еще раз.

Сканирующее воспроизведение компакт-диска или альбома

Для последовательного воспроизведения первых 10 секунд каждой песни, записанной на диске, нажимайте кнопку 2/INT. Нажмите данную кнопку еще раз для остановки сканирования и начала воспроизведения с текущей выбранной песни.

Для последовательного воспроизведения первых 10 секунд каждой песни текущего альбома нажимайте и удерживайте нажатой не менее 3 секунд кнопку 2/ INT.

Нажмите и удерживайте нажатой не менее 3 сек данную кнопку еще раз для остановки сканирования и начала воспроизведения с текущей выбранной песни.

Повторное воспроизведение трека или альбома

Для повторного воспроизведения текущей дорожки диска нажимайте кнопку 3/RPT. Для отмены данного режима нажмите кнопку еще раз.

Для повторного воспроизведения текущего альбома нажимайте и удерживайте нажатой не менее 3 сек кнопку 3/RPT.

Для отмены данного режима нажмите и удерживайте нажатой не менее 3 секунд кнопку 3/RPT еще раз.

Воспроизведение компакт-диска или альбома в случайном порядке

Для воспроизведения дорожек компакт-диска в случайном порядке нажимайте кнопку 4/RDM на передней панели устройства. Для выбора другой дорожки компакт-диска в случайном порядке нажимайте кнопку ▶▶или ◀◀. Для отмены данного режима нажмите кнопку еще раз.

Для воспроизведения дорожек текущего альбома в случайном порядке нажимайте и удерживайте нажатой не менее 3 сек кнопку 4/RDM. Для выбора другой дорожки компакт-диска в случайном порядке нажимайте кнопку ▶▶ или ◀◀.

Для отмены данного режима нажмите и удерживайте нажатой не менее 3 секунд кнопку 4/RDM еще раз.

Отображение информации ID3 TAG

Для отображения информации ID3 TAG на дисплее устройства во время воспроизведения MP3 последовательно нажимайте кнопку DISP (17) (стр.11). Если информация ID3 TAG записана на диске, то на дисплей будет выводиться текст в следующем порядке:

НАЗВАНИЕ КОМПОЗИЦИИ → ИСПОЛНИТЕЛЬ → АЛЬБОМ → ГОД → КОММЕНТАРИИ → ...

Во время воспроизведения МРЗ на дисплей автоматически циклически будет выводиться название файла и номер трека на диске.

Внимание! Поддержка русскоязычных ID3 TAG (текстовая информация об исполнителе, музыкальном произведении и т.д.), а также русскоязычные названия папок, файлов и треков отсутствует.

Режимы поиска при воспроизведении дисков в формате MP3/WMA

В устройстве предусмотрено три способа поиска необходимого трека или альбома.

Поиск по порядковому номеру трека

1. В режиме воспроизведения MP3 нажмите один раз кнопку AS/PS/MENU (13), на дисплее появится индикация "MP3 T*".

2. Введите выбранный номер трека, через несколько секунд начнется воспроизведение искомого файла.

Для ввода цифр используйте следующие кнопки:

Цифра		1	2	3	4	5	6		7		8	9
Кнопка		1	2	3	4	5	6	MODE		▶	DISP
Поз. на схеме (стр. 5)	12	12	12	12	12	12	2		10	10	17

Для ввода номера трека также может использоваться вращающийся регулятор (4).

Поиск по имени альбома или трека

1. В режиме воспроизведения MP3 нажмите два раза подряд кнопку AS/PS/MENU (13), на дисплее появится символ "*".
2. Введите фрагмент названия альбома или трека и нажмите кнопку «BND» (8). Устройство найдет все треки и альбомы, в названии которых встречается искомая последовательность символов.

Для ввода букв используйте следующие кнопки:

Буква	A,B,C	D,E,F	G,H,I	J,K,L	M,N,O	P,Q,R	S,T,U	V,W,X	Y,Z, про-бел	_,-,+	следующий/преды-дущийсимвол	кур-сор
Кнопка	1	2		3	4		5	6◀◀	MODE	DISP	Вращающийсярегуля-тор	"Ввод"
Поз.насхеме(стр.5)	12	12	12	12	12	12	2	10	10	17	4	9

Для подтверждения выбора буквы и переходу к вводу следующей буквы нажмите на кнопку выбора параметра (9). Также для подтверждения ввода в режиме MP3 нажимайте кнопку BND.

1. Для передвижения по сформированному списку используйте кнопки ▶▶ и ◀◀ (сначала кнопку ◀◀) или вращающийся регулятор параметров (сначала против часовой стрелки).
2. Нажмите кнопку «Ввод» (9) для выбора необходимого трека или альбома.

Если выбран трек, то включится режим воспроизведения выбранного трека.

Если выбран альбом, то появится индикация "\"".

1. Для перемещения по трекам альбома используйте кнопки ◀◀ и ▶▶ (вначале нажмите кнопку ◀◀) или вращающийся регулятор параметров (вначале вращайте против часовой стрелки).
2. Для выбора трека нажмите кнопку «Ввод» (9). Включится режим воспроизведения выбранного трека.

Навигация по альбомам, начиная с корневого каталога диска

1. В режиме воспроизведения MP3 нажмите три раза подряд кнопку AS/PS/MENU (13), на дисплее появится имя первого альбома на диске.
2. Для перемещения по списку альбомов используйте кнопки ▶▶ и ◀◀ (сначала кнопку ◀◀) или вращающийся регулятор параметров (сначала против часовой стрелки).
3. Для выбора альбома нажмите кнопку «Ввод» (9). После выбора альбома появится индикация "\".
4. Для перемещения по трекам выбранного альбома используйте кнопки ◀◀ и ▶▶ (вначале нажмите кнопку ◀◀) или вращающийся регулятор параметров (вначале вращайте против часовой стрелки).
5. Для выбора трека нажмите кнопку «Ввод» (9). Включится режим воспроизведения выбранного трека.
6. Для возврата в список альбомов нажмите кнопку «Ввод» (9), когда на дисплее отображается индикация "\"".

Устройство поддерживает:	MPEG1/2/2.5/Layer 2/3
Частота дискретизации:
MPEG1	32/44.1/48
MPEG2	16/22.05/24
MPEG2.5	8/11.025/12
WMA	22/32/44/48
Скорость потока данных MP3/WMA:	32-320 кбит/с, включая переменную
CD-ROM режим 1/2
ISO 9660 уровень 1 / 2 & Joliet (юни-код)
Максимальное количество файлов/папок:	255
Максимальная глубина вложенности папок:	8
Сортировка:	метод ветвления
Максимальное количество символов в имени файла:	64
ID3:	V1.0/1.1/2.0/2.3символа)
Максимальная длина названия файла:	28 символов
Максимальная длина названия папки:	16 символов
Поддерживаются:	мультисессионные диски
	диски CD, CD-R, CD-RW
Не поддерживаются:	диски, записанные с помощью па-кетной записи (UDF)

КГц

КГц

КГц

КГц

Основные технические характеристики

Радиоприемник

Диапазон частот УКВ, МГц	65–74
Диапазон частот FM, МГц	87,5–108
Промежуточная частота, МГц	10,7
Полезная чувствительность (при отношении С/Ш 30 дБ), дБ (мкВ)	12
Отношение сигнал/шум, дБ	50
Глубина разделения стереоканалов (1 кГц), дБ	25

Проигрыватель CD

Размер дисков, дюймы	5
Каналы	2 канала, стерео
Частота дискретизации, кГц	44,1
Диапазон воспроизводимых частот, Гц	5–20000
Полный коэффициент гармоник (1 кГц), %	0,1
Отношение сигнал шум, дБ	70

Общие

Напряжение питания, предельные значения	11–14,4 В пост. тока
Полярность источника питания:
Только системы с заземлением отрицательного полюса батареи
Максимальная выходная мощность, Вт	4 x 45
Подходящее сопротивление динамиков	4 Ом
Размеры установочные (Ш x В x Г), мм	182 x 52 x 167

Примечание. Технические характеристики могут быть изменены производителем без предварительного уведомления.

Схема подключения проводов устройства

Разъём для подключения антены Предохранитель на 15 A Линейные выходы задних каналов Белый Левый Серый Красный Правый AMP

Назначение контактов разъема ISO

Конт.	Цвет провода	Назначение
A4	Жёлтый	+12 В постоянно
A5	Синий	Выход +12 В на авт. антенну
A7	Красный	+12 В при включепном АСС
A8	Чёрный	Масса
B1	Фиолетовый	Правый задний динамик (+)
B2	Фиолетовый/Чёрный	Правый задний динамик (-)
B3	Серый	Правый передний динамик (+)
B4	Серый/Чёрный	Правый передний динамик (-)
B5	Белый	Левый передний динамик (+)
B6	Белый/Чёрный	Левый передний динамик (-)
B7	Зелёный	Левый задний динамик (+)
B8	Зелёный/Чёрный	Левый задний динамик (-)

Расположение

контактов

разъема ISO:

Секция А

8 6 4 2 7 5 3 1 8 6 4 2 7 5 3 1

Секция В

Внимание!

• Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание.
• В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля, на провод питания +12 В или друг с другом.
• Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Внимание!

Перед установкой устройства удалите 2 транспортировочных винта, которые находятся на его верхней крышке. В противном случае проигрыватель дисков не будет работать.

• Для установки устройства выберите такое место, где оно не будет мешать водителю нормально управлять автомобилем.
• Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.
• Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера Вашего автомобиля.
• Устанавливайте устройство таким образом, чтобы оно не могло стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение устройства от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики устройства могут отличаться от оптимальных.
• Никогда не устанавливайте устройство там, где оно будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
• После подключения устройства к бортовой сети питания вначале подсоедините положительную клемму аккумулятора, затем отрицательную.

Существует два варианта установки устройства. При использовании первого варианта устройство устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта – сзади передней панели (устройство устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях устройства). Более подробно оба варианта установки описываются в данном руководстве на следующих страницах.

Первый вариант установки устройства

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха устройства в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

1. Винт.

1 182 53 2 3

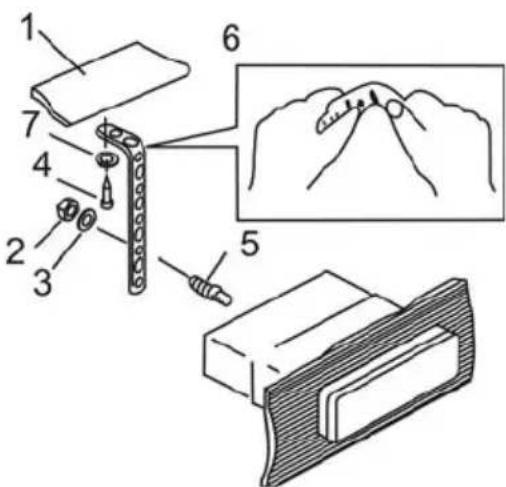

1. Плоская шайба.

2. Приборная панель автомобиля.

3. Гайка (5 мм).
4. Пружинная шайба.
5. Винт (5 x 25 мм).
6. Винт.
7. Металлическая планка.

Для закрепления задней части устройства обязательно используйте металлическую планку. Металлическая планка может быть согнута руками под желаемым углом.

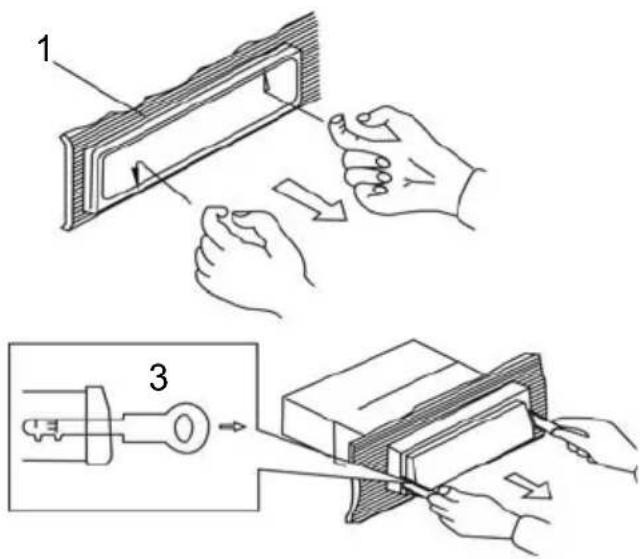

Удаление устройства

1. Декоративная рамка.

2. Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя. (При установке декоративной рамки на место направьте сторону с выемками вниз и установите рамку).

3. Съемник.

Вставьте съемники, входящие в комплект устройства, в пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Затем извлеките устройство из приборной панели.

Второй вариант установки устройства

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях устройства.

Закрепите устройство на крепежных кронштейнах штатного радиоприемника.

1. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе устройства. Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах. Для этого используйте либо крепежные винты (5 x 6 мм), либо винты с потайной головкой (4 x 6 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радиоприемника.

4. Приборная панель или консоль автомобиля.
5. Скоба (необходимо удалить).

Примечание:

При установке устройства по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.

Съемная передняя панель устройства

Отсоединение передней панели

Нажмите на кнопку освобождения передней панели:

Кнопка освобождения передней панели

Отсоедините переднюю панель от устройства:

Храните переднюю панель в прилагающемся к устройству футляре.

Установка передней панели на место

Для установки передней панели устройства на место вставьте ее в корпус, как показано на рисунке ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.

1. Никогда не роняйте переднюю панель устройства.
2. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.
3. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и устройстве. Это может привести к загрязнению разъемов и плохому электрическому контакту.
4. В случае загрязнения контактов, их можно очищать сухой и чистой тка- нью.
5. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.
6. Следите за тем, чтобы на переднюю панель устройства не попал бензин, растворители или другие летучие жидкости.
7. Никогда не пытайтесь разобрать переднюю панель устройства.

Обслуживание

Осторожно!

1. Для подачи питания на устройство может использоваться только источник питания напряжением 12 В постоянного тока (при условии заземления отрицательного полюса аккумуляторной батареи). Ни в коем случае не устанавливайте устройство на автомобили, у которых заземлен положительный полюс аккумуляторной батареи.
2. Устройство имеет встроенный фильтр, позволяющий практически исключить помехи по питанию. Однако на некоторых автомобилях (в частности, на старых моделях) могут быть слышны щелчки или другие нежелательные помехи.
3. При замене предохранителей убедитесь, что новый предохранитель такого же типа и номинала. Использование других предохранителей может вызвать выход из строя ресивера. В данной модели используется предохранитель на 15 А, расположенный в корпусе устройства непосредственно под разъемом для подключения электрической проводки.

Ниже приводятся рекомендации, которые позволят Вам успешно использовать устройство многие годы.

1. Защищайте устройство от попадания влаги. В случае попадания влаги на устройство немедленно вытрите его досуха. Жидкости, содержащие минеральные вещества, могут привести к коррозии электронных схем.
2. Защищайте устройство от попадания на него пыли и грязи, которые могут привести к преждевременному износу деталей.

3. При переноске устройства будьте предельно внимательны и аккуратны. Падение устройства может привести к повреждению печатных плат и корпуса, что, в свою очередь, может привести к тому, что устройство будет работать неправильно или не будет работать совсем.

4. Время от времени протирайте устройство влажной тканью. Для очистки устройства никогда не используйте едкие химические вещества, чистящие жидкости или сильнодействующие моющие средства.

5. Используйте и храните устройство при температуре окружающего воздуха не выше +40 °C. Высокая температура способствует сокращению срока службы электронных устройств, а также деформации и повреждению пластиковых деталей.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества, например, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек и чернила могут повредить поверхность диска.
• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе дискового проигрывателя устройства.
• В качестве принадлежности диска можно приобрести специальную защитную пленку, но ее использование может привести к сбоям в работе проигрывателя дисков. Использование такой пленки абсолютно недопустимо.

Эксплуатационные ограничения и текущий ремонт

Устройство предназначено для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее повреждения корпуса или соединительных проводов.

Ошибка, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые методы проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании устройства.

При отсутствии видимых причин неисправности устройство следует демонтировать и обратиться в сервисный центр. Перед тем, как перейти к методам проверки, описанным в данной таблице, тщательно проверьте правильность подключения устройства и дополнительных устройств.

Неисправность	Вероятная причина	Устранение
Нет питания	Ключ не повернут в замке зажигания автомобиля в положение ON (зажигание)	Если в качестве источника питания выбрана дополнительная цепь питания, но двигатель не работает, поверните ключ в замке зажигания в положение "ACC" (дополнительное)
	Перегорел предохранитель	Замените предохранитель питания
Нет звука	Устройство неправильно подключено к источнику питания	Перепроверьте правильность подключения устройства к источнику питания
	Соединительные кабели подключены неправильно	Проверьте правильность подключения динамиков и других соединительных проводов
Компакт-диск не загружается в устройство или не удаляется из устройства	В устройстве уже есть компакт-диск	Выньте компакт-диск из устройства, затем загрузите в него новый компакт-диск
	Внутри автомобиля слишком высокая температура	Подождите, пока температура внутри автомобиля понизится, затем повторите попытку
	Конденсация влаги	В течение часа не пользуйтесь устройством, затем повторите попытку
Плохое качество звучания	Дефектный или сильно загрязненный компакт-диск	Попробуйте очистить компакт-дискПопробуйте воспроизводить другой компакт-диск
	Неверный угол установки устройства	Убедитесь, что наклон устройства не превышает 30°
Радиоприемникне работает	К устройству не под-ключен кабель антенны	Надежно подключите кабель антенны к устройству
Не работаетфункция автоматической на-стройки на ра-диостанции	Радиостанции имеют слишком слабый сиг-нал	Выполните ручную настройку на радиостанции
Индикация"ERROR 1"	Ошибка CD-транспорта	Нажмите кнопку сброса "Reset",которая расположена на корпусе за передней панелью. Если сообщение об ошибке повторя-ется, обратитесь в сервисный центр или к ближайшему диле-ру.
Индикация"ERROR 2"	Ошибка системы фо-кусировки/трекинга
Индикация "No file"	Диск не содержит файлов, с которыми совместимо устройство	Попробуйте воспроизводить другой компакт-диск
Индикация "Disc error"	Дефектный или силь-но загрязненный ком-пакт-диск	Попробуйте воспроизводить другой компакт-диск

Хранение, транспортирование, ресурс, утилизация

Устройство рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы устройства – 2 года. Устройство не содержит вредных материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта дистанционного управления должны утилизироваться согласно местному законодательству по охране окружающей среды.

Гарантии поставщика

Устройство Prology MCH-340 соответствует утвержденному образцу.

Изготовитель гарантирует соответствие устройства требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в части 2.2.

Устройство имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу, эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия:

• монтажные приспособления, документация, прилагаемая к изделию.

Импортер: ООО «Кирена»

Россия, 127018, г. Москва,

ул. Складочная, д. 1, стр. 15

Наименование: Пролоджи МЦХ-340

Страна-производитель: Китай.

Изготовитель: Сатурн Хай Тек Груп ЛТД.

Основное предназначение товара:

ФМ/УКВ СД/МПЗ-ресивер

Юридический адрес изготовителя:

14 Кроун Лайн, Лондон, СВ16 ЗДЖ, Великобритания.

SATURN

HIGH-TECH GROUP, Ltd.
