Тип продукта	Автомобильное радио
Бренд	Prology
Модель	DVS-1350
Размер (стандарт)	1 DIN (178 x 50 мм)
Вес	0.8 кг
Напряжение питания	12 В постоянного тока
Максимальная выходная мощность	4 x 50 Вт
Типы поддерживаемых носителей	USB, SD-карта, AUX, FM/AM тюнер
Поддержка цифровых форматов	MP3, WMA, WAV, FLAC
Эквалайзер	Встроенный (7 полос)
Подсветка дисплея	Переключаемая (RGB)
Bluetooth	Для громкой связи и потоковой передачи
Пульт ДУ	В комплекте
Выходы на динамики	4 канала (Front/Left, Front/Right, Rear/Left, Rear/Right)
Линейные выходы (RCA)	2 пары (Front, Rear)
Выход на сабвуфер	1 (RCA, регулируемый)
Поддержка камеры заднего вида	Да (вход RCA)
Совместимость с рулевым управлением	Да (адаптер не входит в комплект)
Материал корпуса	Металл / пластик
Рабочая температура	-20°C до +60°C
Дополнительно	Функция RDS, память станций (30 FM, 15 AM)

Часто задаваемые вопросы - DVS-1350 Prology

Как подключить автомобильное радио Prology DVS-1350?

Для подключения используйте стандартный разъем ISO. Подключите питание (желтый — постоянный плюс, красный — зажигание, черный — минус), динамики и антенну. Детальная схема в инструкции.

Поддерживает ли DVS-1350 воспроизведение с USB?

Да, устройство оснащено USB-портом на передней панели, поддерживающим флеш-накопители формата FAT32 с файлами MP3, WMA, WAV и FLAC.

Как настроить часы на дисплее?

Нажмите кнопку DISP или MENU (в зависимости от версии) и используйте поворотную ручку для установки времени. Подробнее см. раздел 'Настройки' в инструкции.

Почему нет звука из динамиков?

Проверьте подключение динамиков, баланс (Fader/Balance) и отключение функции MUTE. Также убедитесь, что выбран правильный источник звука.

Можно ли использовать камеру заднего вида с этой магнитолой?

Да, на задней панели есть RCA-вход для камеры. Видео будет отображаться при включении задней передачи.

Как сбросить настройки до заводских?

Нажмите кнопку сброса (обычно утопленная в лицевой панели) или одновременно удерживайте кнопки 1 и 6 включения. Или через меню: Настройки -> Сброс.

Подключается ли телефон по Bluetooth?

Да, включите Bluetooth на телефоне, выберите устройство 'Prology DVS-1350' в списке. Пароль по умолчанию: 0000. После сопряжения можно совершать звонки и слушать музыку.

Как переключить подсветку дисплея?

В меню настроек выберите пункт 'Подсветка' или 'Color' и выберите желаемый цвет из палитры RGB.

Почему радио не ловит станции?

Убедитесь, что антенна подключена правильно. Проверьте диапазон (FM/AM) и выполните автоматический поиск. Возможно, слабый сигнал в помещении.

Какую максимальную мощность выдерживают динамики?

Выходная мощность магнитолы — 4x50 Вт (макс.). Для оптимальной работы используйте динамики мощностью от 30 до 60 Вт номинальной.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DVS-1350 Prology

Автомобильный мультимедийный центр

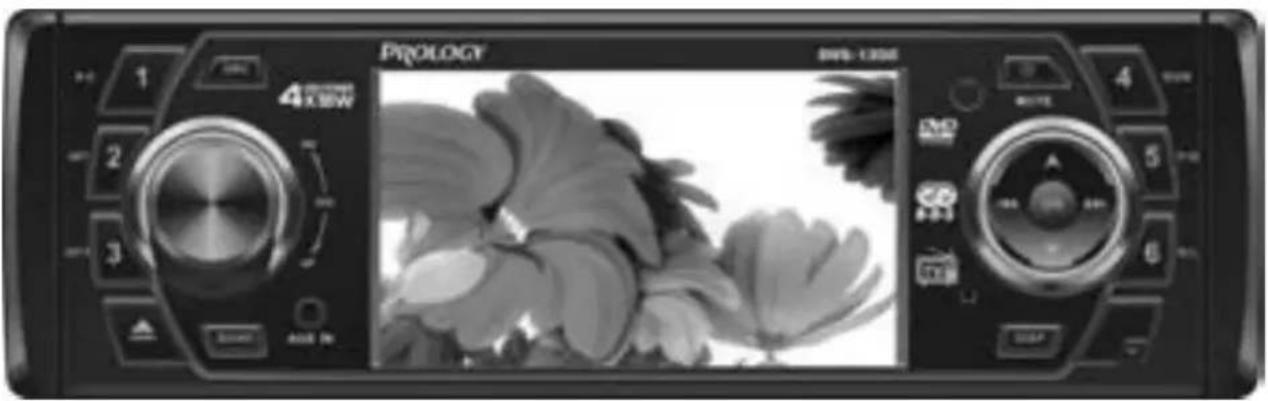

PROLOGY 4X SW SWS-130M 1 2 3 ADD IN ADD WRITE 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигрывателя DVD/VCD/WMA/MPEG4/CD/MP3-дисков (далее "проигрывателя") в автомобиле с напряжением бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Проигрыватель Prology DVS-1350 предназначен для воспроизведения дисков форматов DVD, VCD, CD, MP3, WMA, JPEG, DivX. Проигрыватель обеспечивает:

- отображение цветных видеопрограмм в системах цветности NTSC/PAL/SECAM;

- прием радиостанций в диапазонах FM и УКВ;

- воспроизведение звука через внешние громкоговорители или через линейный выход.

Функции DVD-ресивера

• ЖК-монитор размером 3,5" (89 мм)
- Полностью съемная моторизованная передняя панель с футляром
- Высокая выходная мощность (4x55 Вт)
- Совместимость с форматами DVD/MPEG4/VCD/CD/MP3/WMA/JPEG
• Антишоковая буферная память
- Четыре предоставленные характеристики эквалайзера

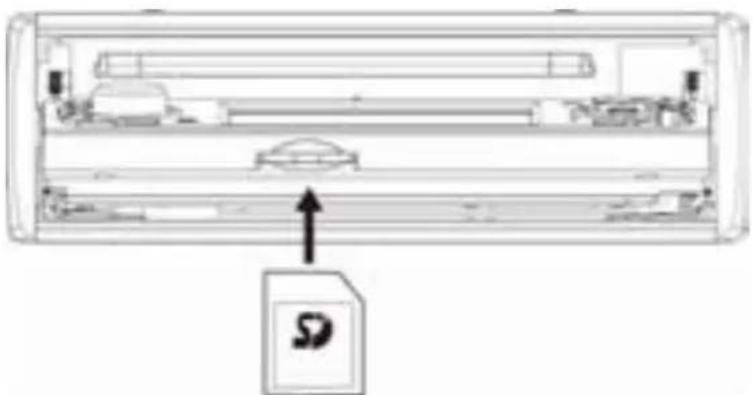

- Слот для карт памяти SD
- Поддержка карт памяти с интерфейсом USB
- Система RDS-EON
• Встроенный ТВ-тюнер
- Память на 24 радиостанции (18 FM, 6 УКВ)

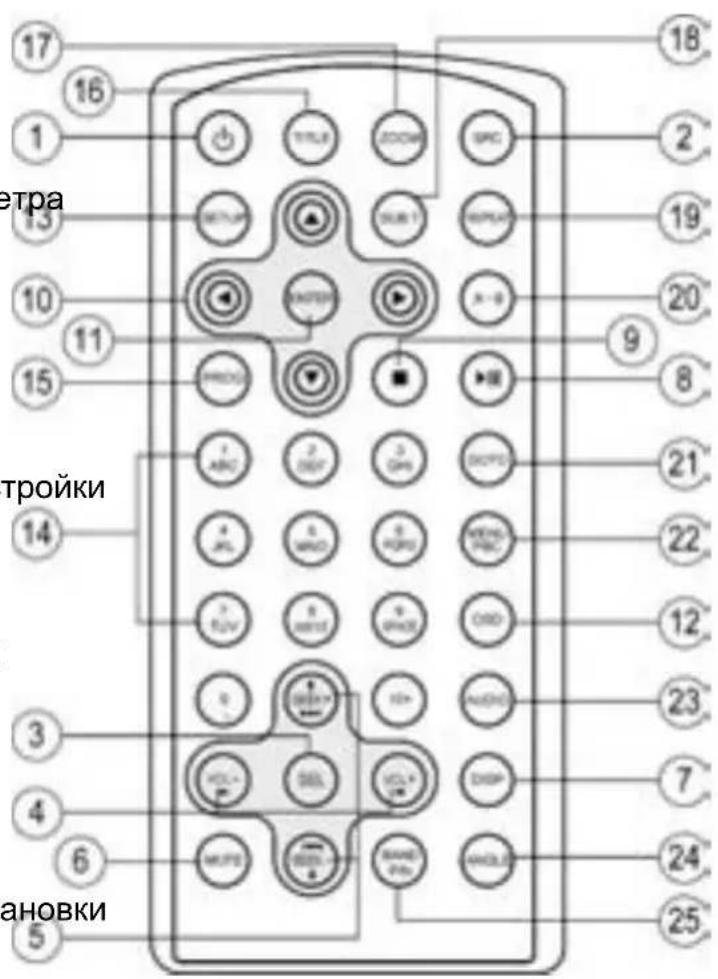

• Дистанционное управление
- Линейный аудио/видеовход mini-Jack
- Видеовход для камеры заднего обзора
• 2 Видеовыхода RCA
• 4-канальный аудиовыход RCA
- Линейный RCA выход на сабвуфер
• Линейный стереовход RCA
- Стандартный монтажный размер 1 DIN
- Стандартный разъем ISO

Комплект поставки

Проигрыватель Prology DVS-1350 1 шт.

Пульт дистанционного управления 1 шт.

Декоративная рамка передней панели 1 шт.

Монтажный винт 1 шт.

Резиновая демпфирующая прокладка 1 шт.

Соединительные кабели 1 комплект

Крепёжные принадлежности 1 комплект

Ключ-съемник 2 шт.

Настоящее Руководство пользователя 1 шт.

Гарантийный талон 1 шт.

Индивидуальная потребительская тара 1 комплект

Рекомендовано производителем

Автомобильная всеволновая телевизионная антенна PROLOGY TVA-300

Назначение

Данная антенна предназначена для оптимального приема телевизионного сигнала в МВ или ДМВ диапазоне. Антенна предназначена для эксплуатации в автомобилях с напряжением бортовой сети 12 В с заземленным отрицательным полюсом батареи. Перед началом установки внимательно прочитайте инструкцию по установке антенны. Для оптимальной работы установите антенну и проложите ее кабель, как указано в инструкции.

Технические характеристики

Диапазон рабочих частот		48,5... 862 МГц
Принимаемые каналы	МВ	1 ... 12
	ДМВ	21 ...69
Коэффициент усиления		ДО 22 дБ
Дальность приема при условии прямой видимости		до 100 км
Напряжение питания		12В

Внимание!

Качество приема телевизионного сигнала зависит от расстояния до передатчика, рельефа местности, отражающих телевизионный сигнал препятствий, мощности передатчика, помехоустойчивости телевизионного приемника, наличия на стекле тонирующей пленки или обогревателя стекол.

Сделано в России

Основные технические характеристики

Общие

Напряжение питания, предельные значения	11 – 16 В постоянного тока
Полярность источника питания Только системы с заземлением

отрицательного полюса батареи

Максимальная выходная мощность 4 x 55 Вт

Подходящее сопротивление динамиков 4-8 Ом

Номинал встроенного предохранителя 15 А

Уровень входного аудиосигнала ≥ 300 мВ

Линейный выход сабвуфера 4 В

Размеры установочные (Ш x В x Г) 178 x 50 x 166 мм

Вес 2,2кг

Радиоприёмник

Диапазон частот FM 87,5 - 108 МГц
Диапазон частот УКВ 65 - 74 МГц
Полезная чувствительность	8 дБ (мкВ)
Глубина разделения стереоканалов (1 кГц)	30 дБ
Диапазон воспроизводимых частот	30 - 15 000 Гц
Отношение сигнал-шум	> 55 дБ

Проигрыватель дисков

Размер дисков	12 см (5")
Диапазон воспроизводимых частот	20 Гц - 20 кГц
Отношение сигнал-шум	>80 дБ
Глубина разделения стереоканалов	>60 дБ
Коэффициент нелинейных искажений	<0,2% (1кГц)
Системы цветности	PAL/NTSC/AUTO
Видеовыход	1 ± 0.2 В
Разрешение по горизонтали	≥ 500 линий

Монитор

Тип дисплея	жидкокристаллический
Способ управления	активная матрица TFT
Разрешение дисплея	320 × 234 точек
Диагональ экрана	3,5" (89 мм.)
Размер экрана (ШхВ)	76 × 43 мм
Размер экранного элемента	0,2385 × 0,183 мм
Контрастность	350 кд/м ^2

ТВ-тюнер

Диапазон воспроизводимых частот	44.25- 140.00 МГц (МВ-1)
	140.00-460.00 МГц (МВ-2)
	460.00-863.25 МГц (ДМВ)
Система цветности телевизионного сигнала	SECAM

Воспроизводимые диски

Тип диска и логотип	Размер диска	Максимальное время вос-произведения
DVD Video	5 дюймов (12 см)	Приблизительно 133 минуты (SS/SL)Приблизительно 242 минуты (SS/DL)Приблизительно 266 минут (DS/SL)Приблизительно 484 минуты (DS/DL)SS = односторонний, DS = двухсторонний, SL = однослойный, DL = двухслойный
Video CD	5 дюймов (12 см)	Приблизительно 74 минуты.
Audio CD	5 дюймов (12 см)	Приблизительно 74 минуты.

Также воспроизводятся следующие типы файлов:

• Аудиофайлы: MP3 (*.mp3), WMA (*.wma)
- Видеофайлы:

MPEG 2 (*.vob), MPEG 1 (*.dat), MP4 (*.avi, DivX3.11/4.0/5.0/6.0/7.0)

- Файлы с изображениями: JPEG (*.jpg)

Ограничения для файлов MP3:

• ISO 9660 или ISO 9660+Joliet, максимальное допустимое количество символов в имени файла -30.
  • Максимальная глубина вложенности папок: 8
  • Максимальное число папок на диске: 99
  • Максимальная продолжительность одного трека: 99 минут 59 секунд
• Скорость передачи данных: 32- 320 Кбит/с (предпочтительно 128 Кбит/с)
• Частота дискретизации: 8-48 КГц (предпочтительно 44.1 КГц)

Не поддерживаются форматы:

*.ACC, *.DLF, *.PLS, *.M3U, MP3 PRO, файлы с DRM, а также диски с открытой сессией.

Номер региона (номер регионального ограничения) DVD

Номер региона данного проигрывателя "5".

Для безопасного и эффективного использования устройства

• Данное изделие является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устройство относится к группировке 3230115 "Устройства радиоприемные комбинированные прочие" (часть IV ОКДП).
• Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).
• Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".
• Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.
• Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.
• При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.
• После использования автомобиля на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

• Никогда не засовывайте какие-либо предметы внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

• Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека проигрывателя. Храните диски подальше от прямых солнечных лучей.

• Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.
• Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).
• "Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.
• Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.
• Для того чтобы избежать повреждения жидкокристаллического монитора следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь с устройством в сервисный центр.
• Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легко воспламеняющиеся предметы.
• Никогда не прикасайтесь к монитору во время автоматических перемещений. Не пытайтесь изменить положение монитора вручную.

Для безопасного управления автомобилем:

• Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требование Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.
• Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.
• Если водитель автомобиля хочет просматривать видеоматериалы на экране устройстве, необходимо перед просмотром припарковать автомобиль в безопасном месте.
• Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.
• Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.
• Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.
• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.
• Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Установка проигрывателя

Примечания:

• Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.
• Перед окончательной установкой проигрывателя временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрывателя, может привести к нарушению его нормальной работы.
• Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение проигрывателя от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики проигрывателя могут быть далеки от оптимальных.
• Никогда не устанавливайте проигрыватель там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки устройства. При использовании первого варианта устройство устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта устройство устанавливается сзади передней панели (устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях проигрывателя). Более подробно оба варианта установки описываются в данном руководстве ниже.

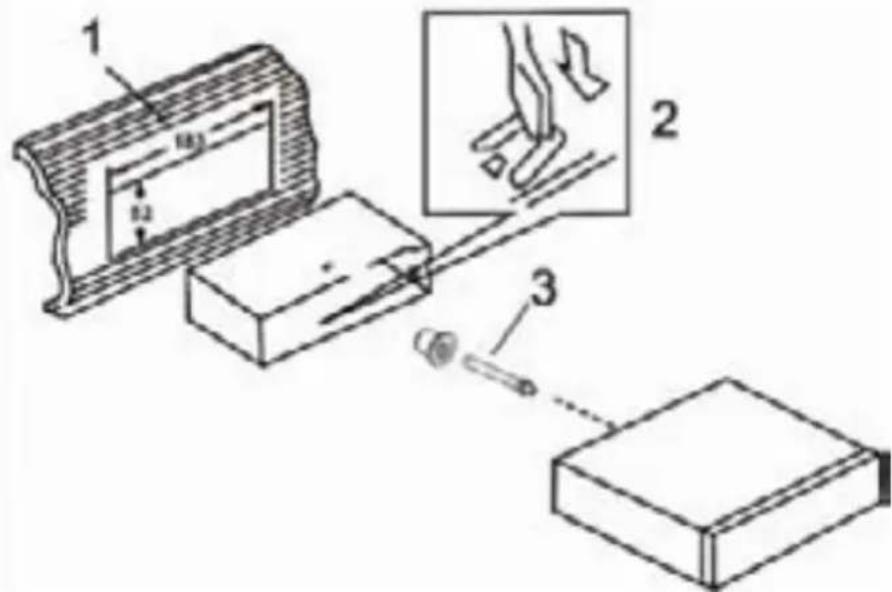

Первый вариант установки устройства

Внимание! Перед установкой удалите 2 транспортировочных винта, которые находятся на верхней крышке проигрывателя. В противном случае DVD/MP3-проигрыватель не будет работать.

1. Приборная панель автомобиля.
2. Кожух.

После установки кожуха проигрывателя в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

1. При наличии соответствующего отверстия в задней стенке ниши установите на устройство монтажный болт с резиновой демпфирующей накладкой. С помощью болта с накладкой закрепите заднюю часть проигрывателя на кузове автомобиля.

Удаление устройства

1. Удалите декоративную рамку: Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя.

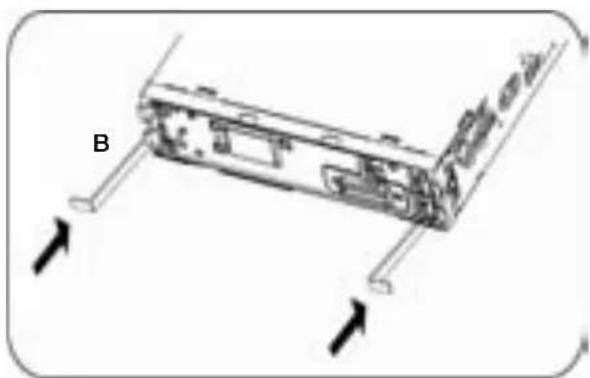

2. Вставьте съемники, входящие комплект проигрывателя, в пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть проигрыватель из приборной панели автомобиля, потяните за съемники на себя.

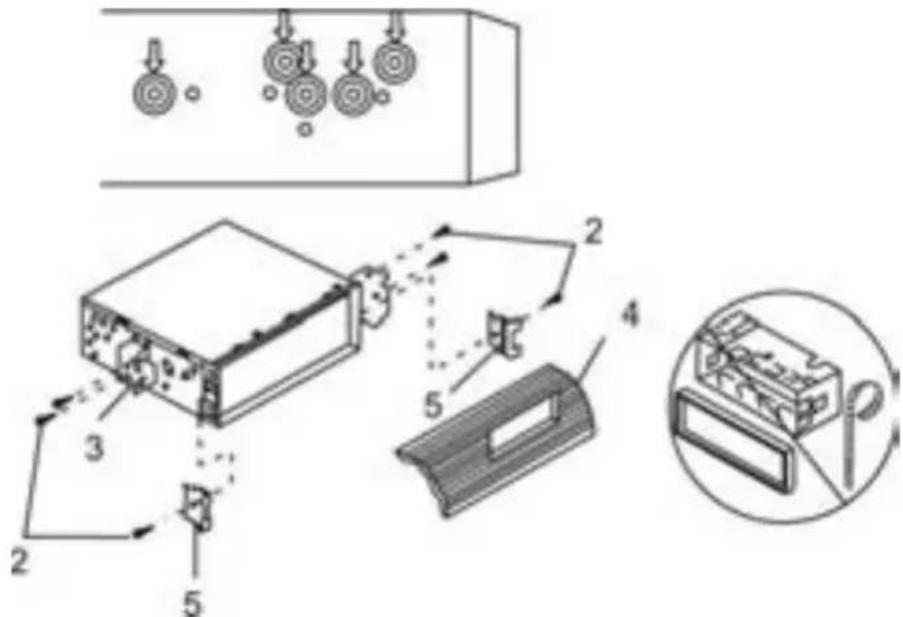

Второй вариант установки устройства

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях устройства. Закрепите проигрыватель на крепежных кронштейнах штатного радиоприемника.

1. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе проигрывателя. Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах. Для этого используйте либо крепежные винты (5 x 6 мм), либо винты с потайной головкой (4 x 6 мм), в зависимости от типа резьбовых отверстий на кронштейне.
2. Винт.
3. Крепежные кронштейны штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Скоба (необходимо удалить).

Примечание:

При установке устройства по второму методу кожух и декоративная внешняя рамка не используются.

Съемная передняя панель

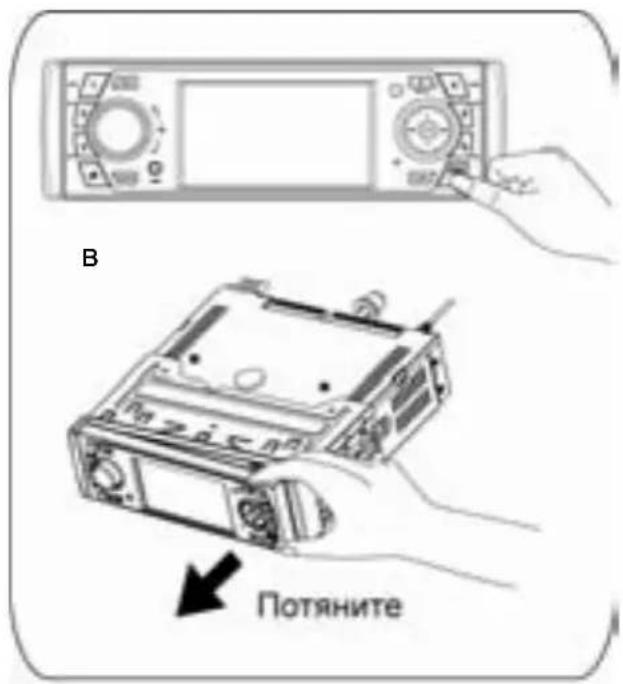

Отсоединение передней панели

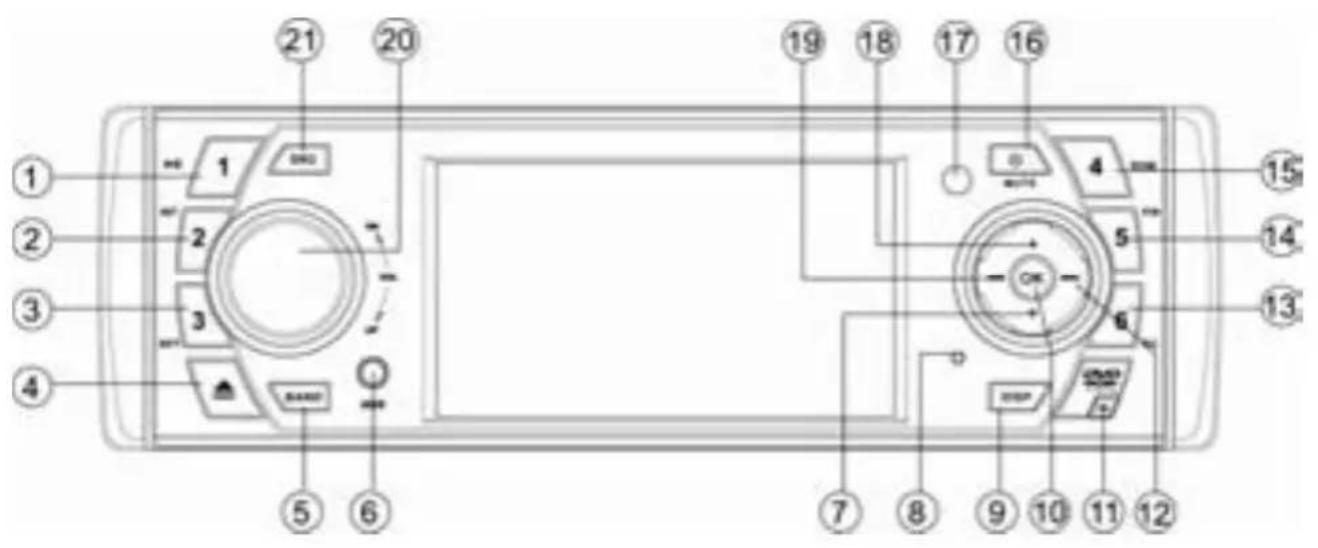

1. Нажмите на кнопку отсоединения передней панели (11).
2. Потяните на себя правую сторону панели, затем освободите левую сторону.
3. Храните переднюю панель прилагающемся к проигрывателю футляре.

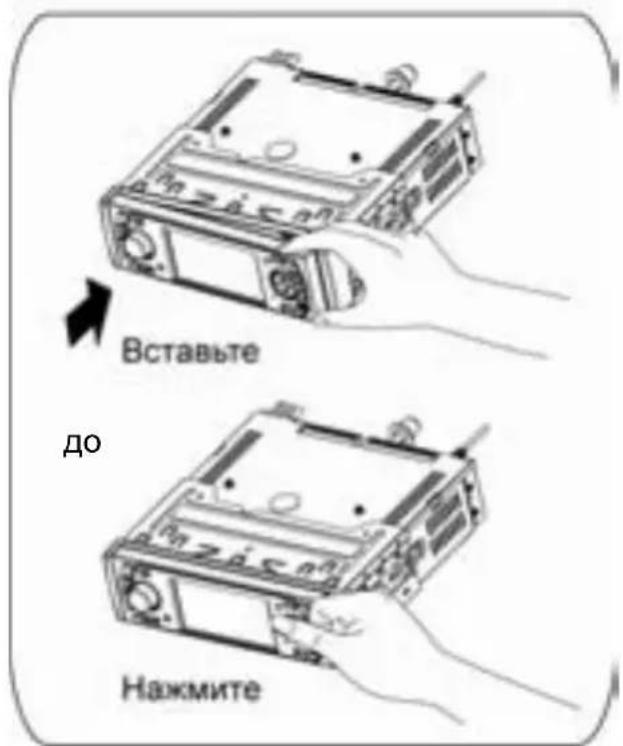

Установка передней панели на место

1. Вставьте сначала левую сторону панели, затем правую сторону до щелчка.
2. Надавите на правую часть панели до щелчка и убедитесь, что панель уста- новлена правильно. В противном случае некоторые кнопки будут функ- ционировать неправильно, а на дисплее будет появляться ошибочная индикация.

Осторожно:

1. Никогда не роняйте переднюю панель проигрывателя.
2. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.
3. Никогда не дотрагивайтесь разъемов, находящихся на передней панели. Это может привести к загрязнению разъемов и плохому электрическому контакту.

4. В случае загрязнения контактов, их можно очищать сухой и чистой тканью.

5. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.

6. Следите за тем, чтобы на переднюю панель не попали бензин, растворители или другие летучие жидкости.
7. Никогда не пытайтесь разобрать переднюю панель устройства.

B Потяните

Вставьте до Нажмите

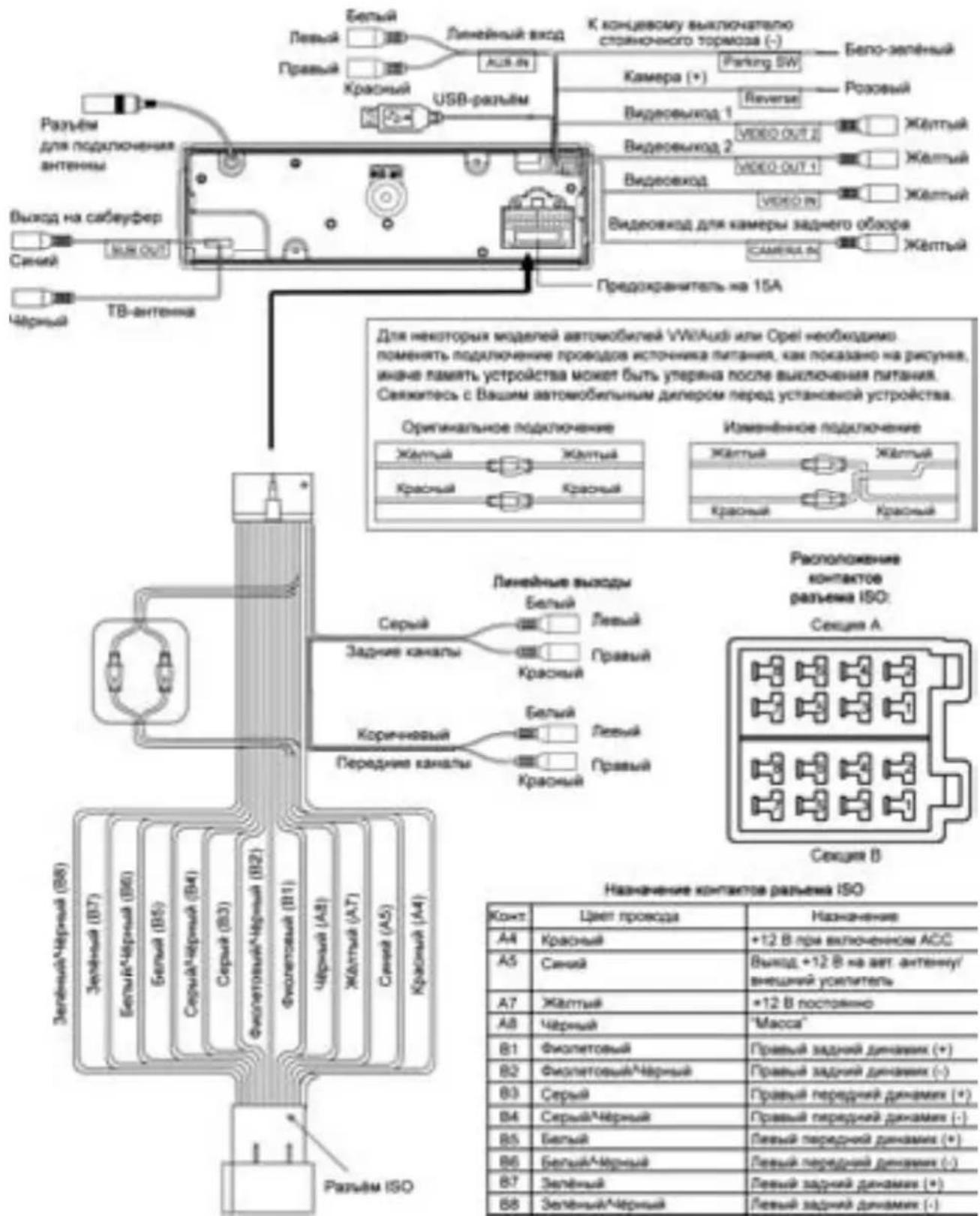

Схема подключения проводов устройства

Разъем для подключение антены Выход на сабеуфер Сений Чёрный TB-антення Белый Певый Правый Красный Линейный ввод АЦ8 IN USB-разым Белый К концевому выключателю страночного тормоза (-) К Camera (+) Parking SW Розовый Reverse Видесыход 1 Video OUT 2 Жёлтый Video OUT 1 Жёлтый Video IN Жёлтый Video IN Жёлтый Видесыход видеовкод для камеры заднего обороа самера IN Жёлтый Предохранитель на 15A Для некоторых моделей автомобилей VW/Audi или Ореi необходимо. поменять подключение проводов источника питания, как показано на рисунья, иначе память устройства может быть утеряна после выключения питания. Саяжитесь с Вашим автомобильным дипером перед установкой устройства. Оригинальное подключение Жёлтый Жёлтый Красный Красный Изменённое подключение Жёлтый Жёлтый Красный Красный Задние каналы Передние каналы Линейные выходы Белый Левый Правый Красный Коричневый Белый Левый Правый Красный Зелёный (B7) Белый/Чёрный (B6) Белый (B5) Серия/Чёрный (B4) Серый (B3) Фиолетовый/Чёрный (B2) Фиолетовый (B1) Чёрный (A8) Жёлтый (A7) Сений (A5) Красный (A4) Разъем ISO Расположение контактов разъема ISO: Секция A. Назначение контактов разъема ISO Конт. Цвет провода Назначение A4 Красный +12 В при включенном АСС A5 Сений Выход +12 В на ает. антенну/ внешний усеплитель A7 Жёлтый +12 В постоянно- A8 Чёрный "Масса" B1 Фиолетовый Правый задний динамик (+) B2 Фиолетовый/Чёрный Правый задний динамик (-) B3 Серый Правый передний динамик (+) B4 Серый/Чёрный Правый передний динамик (-) B5 Белый Певый передний динамик (+) B6 Белый/Чёрный Певый передний динамик (-) B7 Зелёный Певый задний динамик (+) B8 Зелёный/Чёрный Певый задний динамик (-)

• Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание.
• В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.
• Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

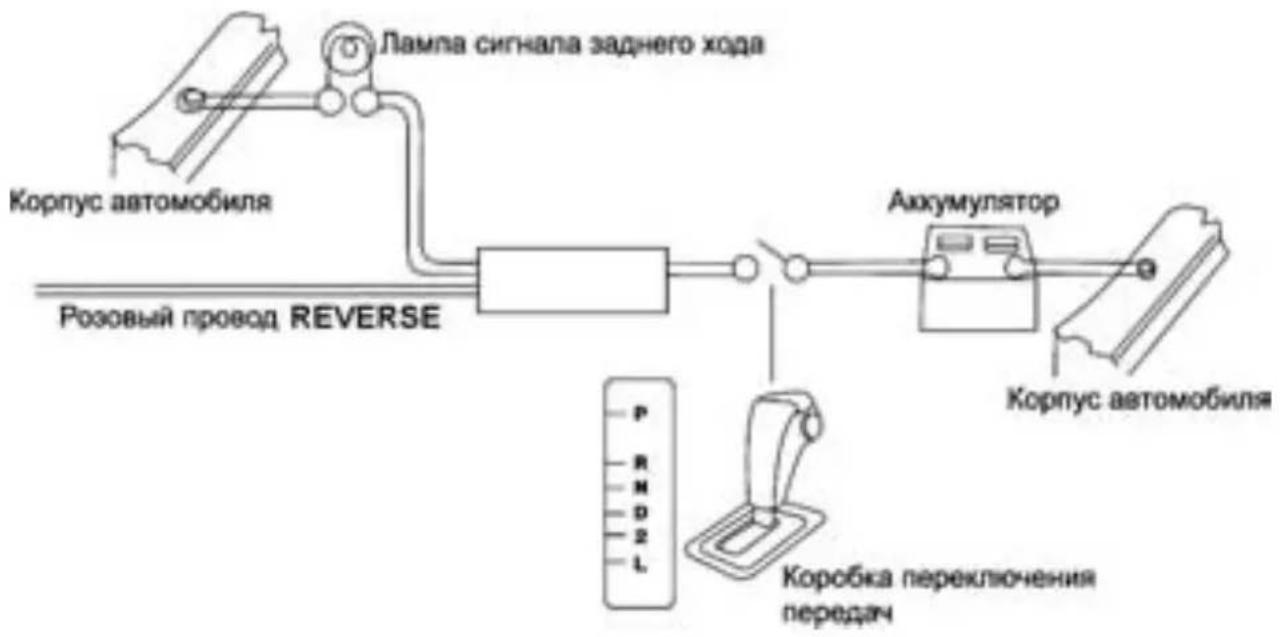

Назначение розового провода REVERSE

Если к устройству подключена камера заднего вида, то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры. После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму.

Элементы управления на передней панели

(1) Пауза / воспроизведение 1▶II
(2) Кнопка управления режимом сканирующего воспроизведения 2/INT
(3) Кнопка управления режимом повторного воспроизведения 3/RPT
(4) Кнопка открытия передней панели и извлечения диска

(5) Кнопка BAND:

• Выбор диапазона радиоприемника
• Переключение на режим отображения PTY (тип программы)
• Выбор телевизионной видеосистемы

(6) Линейный аудиовход mini-Jack

(7) Кнопка ▼:

• Перемещение курсора вниз (МРЗ)
• Управление режимом PTY REG (нажать и удерживать)
• Выбор следующего сохранённого канала в режиме ТВ-тюнера

(8) Кнопка сброса всех настроек Reset

(9) Кнопка вывода информации о воспроизведении и регулировки времени DISP

(10) Кнопка ОК :

• Автоматическое сохранение радиостанций в памяти проигрывателя
• Сканирование предварительно настроенных радиостанций
• Подтверждения выбора (в режиме настроек)

(11) Кнопка отсоединения передней панели

(12) Кнопка ▶▶| :

• Настройка на радиостанции и телеканалы
• Переход к следующему треку (DVD, CD)
• Включение режима ускоренного воспроизведения в прямом направлении (DVD, CD)
• Перемещение курсора вправо (МР3)

(13) Кнопка 6/R/L:

• Выбор каналов воспроизведения (для VCD)
• Выбор языка звукового сопровождения (для DVD)
• Переход к предыдущей папке (MP3)

(14) Кнопка выбора системы цветности PAL/NTSC/AUTO, переход к следующей папке (MP3) 5/P/N

(15) Кнопка управления режимом воспроизведения в случайном порядке 4/RDM * Кнопки 1 – 6: ячейки памяти радиоприемника и ТВ-тюнера

(16) Кнопка включения/выключения питания и отключения/включения звука ⏻/MUTE

(17) ИК-приёмник сигналов дистанционного управления

(18) Кнопка ▲ :

• Перемещение курсора вверх (MP3)
• Выбор предыдущего сохранённого канала в режиме ТВ-тюнера

(19) Кнопка ◀◀:

• Настройка на радиостанции и телеканалы
• Переход к предыдущему треку (DVD, CD)
• Включение режима ускоренного воспроизведения в обратном направлении (DVD, CD)
• Ручная настройка на радиостанции в направлении уменьшения частоты настройки
• Перемещение курсора влево (МРЗ)

(20) Вращающийся регулятор параметров звука

(21) Кнопка выбора источника сигнала SRC

Пульт дистанционного управления

1. Кнопка включения и выключения проигрывателя
2. Кнопка выбора режима работы SRC
3. Кнопка выбора параметра звучания и входа в меню специальных настроек проигрывателя SEL
4. Кнопки регулировки громкости или выбранного параметра звучания VOL-, VOL+
5. Кнопки настройки радиоприемника и перехода к предыдущему/следующему треку |◀◀/▶▶|
6. Кнопка отключения звука MUTE
7. Кнопка выбора режима демон- страции времени воспроиз- ведения DISP
8. Кнопка паузы/воспроизведения
9. Кнопка воспроизведения остановки
10. Кнопки управления перемещением курсора
11. Кнопка подтверждения выбора ENTER
12. Кнопка вывода на экран контекстного меню OSD
13. Кнопка вызова меню настроек проигрывателя SETUP
14. Цифровая клавиатура
15. Кнопка программирования порядка воспроизведения PROG
16. Кнопка выбора Заглавия TITLE
17. Кнопка увеличения изображения ZOOM
18. Кнопка выбора языка субтитров SUB.T
19. Кнопка управления режимом повторного воспроизведения REPEAT
20. Кнопка повторного воспроизведения произвольного участка записи A-B
21. Кнопка перехода к произвольному месту записи GOTO
22. Кнопка вызова экранного меню и управления режимом PBC MENU/PBC
23. Кнопка выбора языка звукового сопровождения AUDIO
24. Кнопка выбора камеры съемки ANGLE
25. Кнопка выбора системы цветности проигрывателя и выбора диапазона радиоприемника BAND/P/N

17 16 1 15 10 11 15 етра 20 9 8 21 22 12 23 7 24 25 5 ановки 3 4 6 HOL- DEL HOL* HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD HOLD NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRIO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISO NATRISI 160000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Использование пульта дистанционного управления

• При использовании пульта дистанционного управления направляйте его на встроенный ИК-приемник сигналов ДУ.
  • Дальность действия пульта дистанционного управления составляет 4-5 метров.
• Отклонение по горизонтали от прямого направления на ИК-приемник не должно превышать 30°.

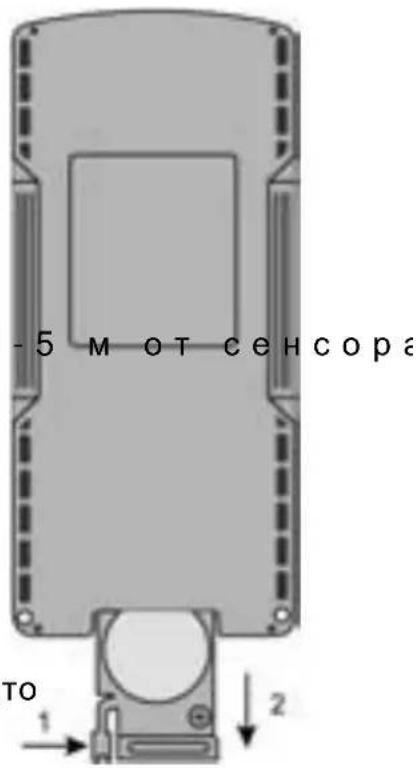

Установка батареек в пульт дистанционного управления

1. Извлеките батарейный модуль, расположенный в нижнем торце пульта дистанционного управления, нажав на выступ и потянув, как показано на рисунке.
2. Установите новую батарейку, правильно расположив контакты "+" и "−". Затем вставьте батарейный модуль в пульт до щелчка. Подходящий тип литиевых батареек - CB2025.
3. Использование пульта дистанционного управления: пульт ДУ должен быть не дальше сигналов дистанционного управления в прямой видимости.

Осторожно:

• Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.
• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.
• Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

- 5 м от сенсора TO 1 2

Общие операции

Включение проигрывателя

Для включения проигрывателя нажмите кнопку панели.

на пульте ДУ или на передней

Выключение проигрывателя

Для выключения проигрывателя нажмите кнопку пульта ДУ или нажмите и удерживайте кнопку 🤒 на передней панели.

Выбор режима работы

Последовательно нажимайте кнопку SRC для выбора одного из источников аудио- программ: TUNER (радиоприемник), DISC* (проигрыватель дисков), USB** (карта памяти USB), SD ** (карта памяти SD), TV (TB-тюнер), AV IN (линейный ау- дио/видеовход), AUX-IN (линейный стереовход).

* При условии, что в проигрыватель загружен диск.

** При условии, что в USB или SD-разъём проигрывателя вставлена соответствующая карта памяти.

Регулировка громкости

Для увеличения громкости вращайте регулятор параметров (20) по часовой стрелке. Для уменьшения громкости вращайте регулятор параметров (20) против часовой стрелки. Или нажимайте кнопки (4) пульта ДУ.

Настройка звука и изображения

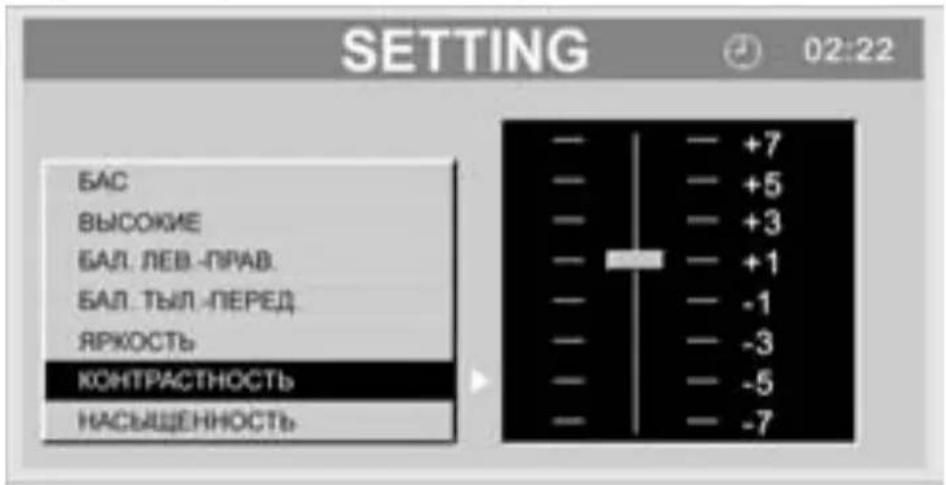

SETTING 02:22 БАС ВЫСОКИЕ БАЛ. ЛЕВ.-ПРАВ. БАЛ. ТЫЛ.-ПЕРЕД. ЯРКОСТЬ КОНТРАСТНОСТЬ НАСЫЩЕННОСТЬ

Для выбора желаемого режима настройки звучания и изображения кратковременно нажимайте на регулятор параметров (20). Режимы выбираются в следующем порядке:

низкие частоты → высокие частоты → баланс левого – правого каналов → баланс переднего – тылового каналов → яркость → контрастность → цветовая насыщенность → ...

Настройка параметров осуществляется вращением регулятора (20).

Сброс настроек

Нажмите острым предметом на кнопку Reset (8). Данная операция позволяет вернуть всем настройкам меню системы первоначальное состояние, которое было установлено на заводе-изготовителе.

Вывод информации на дисплей

Во время воспроизведения в режимах DVD, AUX и AV нажмите кнопку DISP на пульте ДУ или на панели для отображения текущего времени и включенных режимов:

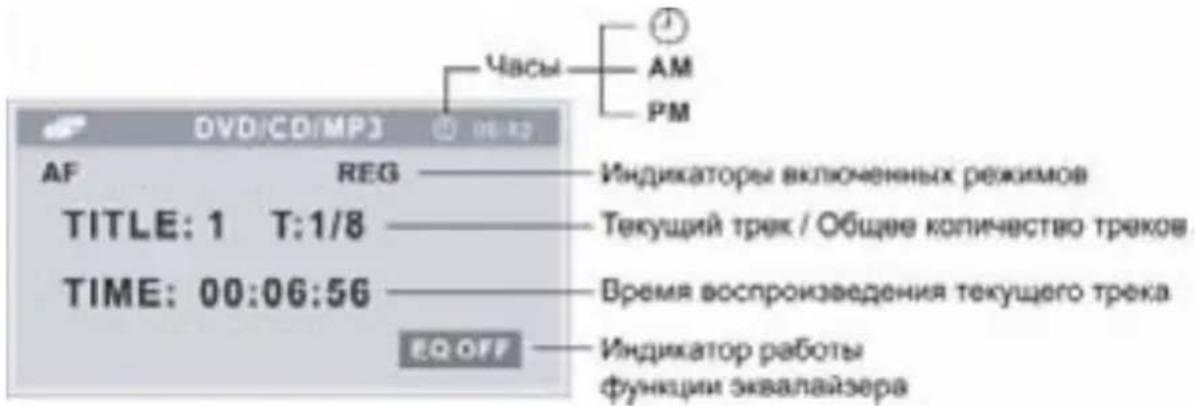

AV DVD/CD/MP3 06:42 AF REG TITLE: 1 T:1/8 TIME: 00:06:56 00:07 Часы AM PM Индикаторы включенных режимов Текущий трек / Общее количество треков Время воспроизведения текущего трека Индикатор работы функции эквалайзера

Установка времени

Для установки текущего времени на дисплее проигрывателя нажмите и удерживайте кнопку DISP. Значение минут начнет мигать. Для перехода к установке значения часов нажмите на регулятор параметров (20). Вращайте регулятор (20) по часовой стрелке для увеличения значения или против часовой стрелки – для уменьшения значения минут или часов. Для выхода из режима настройки текущего времени коротко нажмите на кнопку DISP, либо не выполняйте никаких действий по настройке часов в течение 5 с.

Примечание: Автоматическая подстройка времени возможна только в режиме приёма радиостанций с функцией RDS, передающих информацию о текущем времени.

Управление радиоприемником

При необходимости переключения проигрывателя в режим работы радиоприемника последовательно нажимайте кнопку SRC, пока на дисплее не появится меню TUNER:

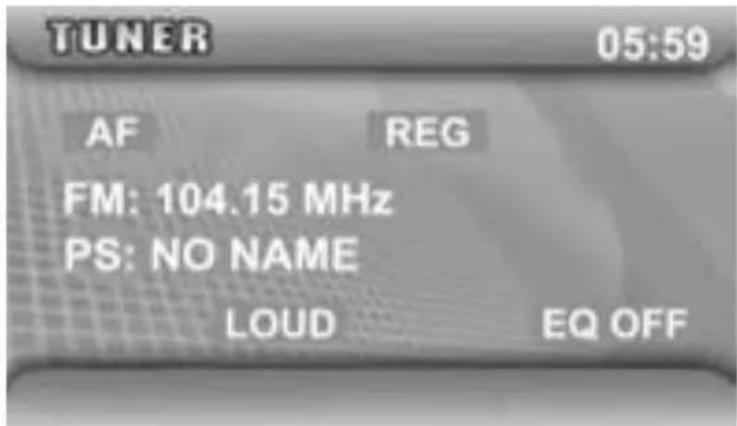

TUNER 05:59 AF REG FM: 104.15 MHz PS: NO NAME LOUD EQ OFF

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BAND. Диапазоны будут переключаться циклически в следующем порядке:

$$ \mathrm{FM1} \rightarrow \mathrm{FM2} \rightarrow \mathrm{FM3} \rightarrow \mathrm{FM} \rightarrow \dots $$

Примечание: Диапазон FM без цифрового индекса соответствует диапазону УКВ.

Автоматическая настройка на радиостанцию

Нажмите и удерживайте кнопку для автоматического поиска радиостанции в направлении увеличения частоты настройки.

Нажмите и удерживайте кнопку ◀◀◀ для автоматического поиска радиостанции в направлении уменьшения частоты настройки.

Ручная настройка на радиостанцию

Для увеличения частоты настройки на один шаг кратковременно нажмите кнопку ▶▶1. Для уменьшения частоты настройки на один шаг кратковременно нажмите кнопку

Ручное сохранение настройки на радиостанцию в памяти проигрывателя

Нажмите и удерживайте кнопку OK на панели, индикатор P1-P6 начнёт мигать. Нажимайте кнопки ▲/▼ на панели для выбора номера ячейки памяти, затем нажмите OK. В память данной ячейки будет запрограммирована радиостанция, на которую настроен радиоприемник.

Прослушивание радиостанции, настройка на которую сохранена в памяти

Нажимайте кнопки ▲/▼на панели для переключения сохранённых радиостанций. Номер выбранной станции (P1-P6) будет появляться рядом с указанной частотой настройки.

Автоматическая настройка на радиостанции с сохранением в памяти

Нажмите и удерживайте кнопку ОК на панели для включения функции автоматической настройки на радиостанции. В память проигрывателя будут занесены шесть радиостанций с наиболее мощным сигналом в выбранном диапазоне.

Сканирование предварительно настроенных радиостанций

Для предварительного прослушивания сохранённых радиостанций кратковременно нажмите кнопку ОК. Во время сканирования радиоприемник будет последовательно на пять секунд настраиваться на каждую радиостанцию, хранящуюся в памяти проигрывателя. Для остановки сканирования нажмите еще раз кнопку ОК.

Стереофонический и монофонический режимы работы радиоприемника

Радиоприемник автоматически обнаруживает стереорежим радиостанции, если ее сигнал достаточно силен. На дисплее в этом случае загорается индикатор стереоприема ST. Если принимаемый сигнал слаб, приемник автоматически переходит в монофонический режим, индикатор стереоприема исчезает.

Использование системы RDS (Radio Data System)

Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ дополнительной информацией. Декодируя эти данные, ресивер предоставляет пользователю удобные функции по использованию этой информации.

В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY и CT.

PI (Program Identification Code): Код идентификации программы.

PS (Program Service Name): Название радиовещательной станции в виде букв и цифр.

AF (Alternative Frequencies): Альтернативные частоты. Список частот передатчиков, передающих одну и ту же программу, т.е. имеющих один и тот же PI.

TP (Traffic Program Identification): Идентификационные данные радиовещательной станции, передающей информацию о дорожном движении.

ТА (Traffic Announcement Identification): Идентификация сообщения о дорожном движении. Идентификационные данные, показывающие, передается или не передается информация о дорожном движении.

EON (Enhanced Other Networks Information): Передача информации по категориям PI, AF, TP, TA и т.д. в сетях, отличных от сети текущего приема.

PTY (Program Type Code): Код типа программы. Отражает содержание программы, например, новости, легкая музыка, спорт и т.д.

CT (Clock Time): Информация о текущем времени, благодаря которой ресивер может автоматически устанавливать и подстраивать собственные часы.

Режим AF

Изменить состояния режима AF можно в меню настроек проигрывателя. При включенном режиме AF на дисплее мигает индикатор "AF". Когда данный режим включен и сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее мощную станцию с тем же кодом PI.

Примечание. При включенном режиме AF автоматический и ручной поиск радиостанций производится только по радиостанциям, передающим сигналы RDS.

Режим REG

Нажмите и удерживайте кнопку ▼ для изменения текущего состояния режима REG. При включенном режиме REG ("REG ON") переключение на альтернативные частоты будет происходить для программ только в пределах региона. При выключенном режиме ("REG OFF") переключение на альтернативные частоты будет происходить и за пределами одного региона.

Прослушивание сообщений о дорожном движении

Режим ТА

Изменить состояния режима ТА можно в меню настроек проигрывателя. Когда режим включен, на дисплее отображается индикатор "ТА".

Когда включен режим ТА и передается сообщение о дорожном движении:

• Если проигрыватель находится в режиме воспроизведения компакт-диска, он временно переключится в режим радиоприемника.
• Проигрыватель временно переключится на радиостанцию в другой сети вещания (EON), если система EON обнаружит передачу сообщений о дорожном движении по другой программе.

Во время передачи сообщения о дорожном движении устанавливается уровень громкости ТА, заданный селектором параметров в режиме специальных настроек. По окончании сообщения DVD-ресивер вернется в исходное состояние и на исходный уровень громкости.

Настройка на радиостанции по идентификатору ТР

Если режим ТА включен, нажмите и удерживайте кнопки / для поиска радиостанции, содержащей идентификатор ТР (при настройке на такие радиостанции, кнопка "ТР" высвечивается в нижней части экранного меню).

Примечание. При включенном режиме ТА автоматический и ручной поиск радиостанций производится только по радиостанциям, которые передают идентификатор ТР.

Использование кода PTY для выбора программ

Включение режима PTY

Для входа в режим поиска программ по коду типа программы PTY нажмите и удерживайте кнопку BAND на панели или пульте ДУ. На дисплей будет выведен последний вызывавшийся тип из группы музыкальных программ. Для перехода в режим поиска по группе информационных программ повторно нажмите кнопку BAND.

Выбор типа программы в группе

В течение 2 с после входа в режим поиска по коду PTY нажимайте кнопки предварительной настройки 1 – 6 для выбора необходимого типа программы из следующего списка:

В группе музыкальных программ

1 – POP M, ROCK M – поп-музыка и рок-музыка
2 – EASY M, LIGHT M – эстрадная и легкая музыка
3 – CLASSICS, OTHER M – классическая музыка, другая музыка
4 – JAZZ M, COUNTRY – джаз и кантри
5 – NATION M, OLDIES M – национальная музыка и старые мелодии
6 – FOLK M – народная музыка

В группе информационных программ

1 – NEWS, AFFAIRS, INFO – новости и информация
2 – SPORT, EDUCATE, DRAMA – спорт, образование, драма
3 – CULTURE, SCIENCE, VARIED – культура, наука, программы без определенного типа
4 – WEATHER, FINANCE, CHILDREN – погода, финансы, детские программы
5 – SOCIAL, RELIGION, PHONE IN – социальные, религиозные программы, программы с участием слушателей
6 – TRAVEL, LEISURE, DOCUMENT – путешествия, досуг, документальные программы

Через 2 с после выбора типа программы включится автоматический поиск программы выбранного типа. Если радиостанции с искомым PTY не обнаружено за один полный цикл настройки, радиоприемник выведет на дисплей мигающую надпись "NO PTY" и вернется в обычный режим.

Управление ТВ-тюнером

Автоматическая настройка на телеканалы

Нажимайте и удерживайте кнопки / для поиска телесигнала в направлении увеличения или уменьшения частоты настройки. Как только сигнал будет найден, поиск будет остановлен и начнется воспроизведение найденного телесигнала.

Ручная настройка на телеканалы

Коротко нажимайте кнопки / для пошаговой настройки на телеканал в направлении увеличения или уменьшения частоты.

Автоматическое сохранение телеканалов в памяти ТВ-тюнера

Нажмите и удерживайте кнопку ОК на передней панели для автоматического поиска и сохранения в память 18 телеканалов с наиболее мощным сигналом.

Примечание: Автоматический поиск во всём частотном диапазоне занимает довольно продолжительное время. Вы можете выбрать один из диапазонов для поиска:

MB-1: 44.25- 140.00 МГц

MB-2: 140.00-460.00 МГц

ДМВ: 460.00-863.25 МГц

Переключение каналов

Нажимайте кнопки ▲/▼на пульте ДУ или на передней панели для переключения на следующий (предыдущий) сохранённый телеканал.

Изменение телевизионной видеосистемы

Нажимайте кнопку BAND / ▶II на передней панели или кнопку BAND P/N на пульте ДУ для выбора телевизионной видеосистемы. При каждом нажатии режимы меняются:

Режим специальных настроек проигрывателя

Для входа в меню специальных настроек нажмите на регулятор параметров (20) и удерживайте его нажатым 3 с, пока на дисплее не появится меню SETTING. Последующими нажатиями на регулятор выбираются функции специальных настроек проигрывателя в следующей последовательности.

Выбор настроек из предложенного списка осуществляется вращением регулятора, непосредственное изменение – нажатием на регулятор (20). Выход из режима специальных настроек происходит автоматически, если в течение 5 с не выполняются никакие действия по изменению настроек.

SETTING ЭКВАЛАЙЗЕР ТОНКОМПЕНСАЦИЯ ЗВУК. СИГНАЛ ФОРМАТ ЧАСОВ УГОЛ НАКЛОНА ПЕРЕНАСТР. ТА ИНТЕРВАЛ ТА ПАРКОВКА ВЫКЛ. РОК ПОП КЛАССИКА РОВНО

1. ЭКВАЛАЙЗЕР

Данная функция позволяет выбрать наиболее приятную для вашего слуха настройку звучания.

Внимание! Выбор любой предоставленной настройки звучания, отличной от "ВЫКЛ.", лишает возможности ручной регулировки тембра.

2. ТОНКОМПЕНСАЦИЯ

При прослушивании с низким уровнем громкости используйте функцию тонкомпенсации для увеличения уровня низких частот.

3. ЗВУКОВОЙ СИГНАЛ

Данная функция управляет звуковыми сигналами, сопровождающими все нажатия на кнопки. "ВКЛ." - звуковые сигналы включены (фабричная установка), "ВЫКЛ." - звуковые сигналы выключены.

1. ФОРМАТ ЧАСОВ – выбирается представление показаний часов в 12-часовом или 24-часовом формате.

5. УГОЛ НАКЛОНА

С помощью данной функции можно выбрать угол наклона монитора: 0, 15, 30, 45, 90 градусов.

6. ПЕРЕНАСТРОЙКА ТА

Данная опция определяет поведение радиоприемника при включенном режиме ТА, если отсутствует передача информации ТР радиостанцией, на которую в данный момент настроен радиоприемник.

ВКЛЮЧЕНО. Если радиоприемник настраивается на радиостанцию, которая не передает информацию TP (Traffic Program – программы с информацией о дорожном движении) в течение нескольких секунд, радиоприемник перенастраивается на следующую станцию, которая не имеет тот же PI (Program Identification – код идентификации программы), что и предыдущая радиостанция, но передает информацию TP.

Если информация ТР исчезает и не передается текущей настроенной радиостанцией в течение интервала перенастройки, установленного функцией ИНТЕРВАЛ ТА (см. ниже), радиоприемник перенастраивается на следующую радиостанцию, имеющую тот же РІ. Если радиостанция с тем же РІ не найдена в течение одного цикла поиска, радиоприемник перенастраивается на следующую радиостанцию, передающую информацию ТР.

ВЫКЛЮЧЕНО. Когда выбран данный режим, функция автоматической перена- стройки радиоприемника не работает.

Вместо этого, если радиоприемник настраивается на радиостанцию, которая не передает информацию ТР в течение нескольких секунд, на дисплее на некоторое время появится мигающая надпись "NO ТР/ТА". Затем это сообщение будет регулярно повторяться на дисплее.

7. ИНТЕРВАЛ ТА

Выбирается длительность интервала перенастройки при включенном режиме ПЕРЕНАСТРОЙКА ТА: 180 секунд или 45 секунд.

8. ПАРКОВКА

Данная функция управляет режимом аккуратной езды. Если режим включен ("ВКЛ."), то просмотр видеодисков во время движения автомобиля будет невозможен до тех пор, пока не будет поднят рычаг стояночного тормоза. При этом на чёрном экране появляется предупреждающая надпись: "DO NOT WATCH VIDEO WHILE DRIVING".

9. AF

Данная опция управляет работой режима переключения на альтернативные частоты.

10. TA

Данная опция управляет работой режима приёма сообщений о дорожном движении.

11. ГРОМКОСТЬ ТА

Вращением ручки выберите уровень громкости, на котором будет транслироваться информация о дорожном движении при включенном режиме ТА.

12. ГРОМКОСТЬ

Данная функция позволяет задать уровень громкости, который будет устанавливаться при включении проигрывателя.

ПРЕДЫДУЩАЯ. В этом случае при включении проигрывателя будет автоматически установлен уровень громкости, который был при последнем выключении питания.

НАСТРОЙКА. После выбора данной опции нажмите на регулятор параметров, Вы попадёте в режим УРОВЕНЬ ГРОМКОСТИ, затем вращением регулятора параметров выберите желаемый уровень громкости, который будет автоматически устанавливаться при каждом включении проигрывателя.

1. УРОВЕНЬ ГРОМКОСТИ (данная функция доступна только при выборе опции НАСТРОЙКА в пункте ГРОМКОСТЬ). Выбирается желаемый уровень громкости, который будет автоматически устанавливаться при каждом включении проигрывателя.

2. САБВУФЕР

Выбирается частота среза сабвуфера: ВЫКЛ, 80 Гц, 120 Гц, 160 Гц.

1. ГРОМКОСТЬ САБВУФЕРА

Выбирается уровень громкости сабвуфера.

Основные операции управления воспроизведением дисков

Загрузка компакт-дисков

Нажмите на кнопку ▲ для открытия передней панели. Вставьте компакт-диск в слот рабочей стороной вниз. Воспроизведение диска начнется автоматически.

Извлечение компакт-дисков

Для извлечения диска нажмите на кнопку ▲ Передняя панель будет сдвинута вниз, а диск - извлечён.

Включение режима воспроизведения

Некоторые диски могут автоматически включаться в режим воспроизведения с первой Части (дорожки). Некоторые диски автоматически переходят в меню Названий.

Если на экран выводится меню Названий DVD, то для начала воспроизведения с первой Части нажмите кнопку ▶ на пульте ДУ или на передней панели проигрывателя. Для навигации по меню Названий диска используйте кнопки перемещения курсора и кнопку ENTER.

При воспроизведении двухстороннего DVD-диска, вставляйте его первой рабочей стороной вниз. По окончании воспроизведения первой стороны извлеките диск, переверните его и опять загрузите в проигрыватель для воспроизведения второй стороны. Первая и вторая стороны помечаются различным образом на разных дисках.

Временная остановка воспроизведения

Во время воспроизведения диска нажмите кнопку ▶ на пульте ДУ или на передней панели проигрывателя для временной остановки воспроизведения. Для продолжения воспроизведения повторно нажмите данную кнопку.

Остановка воспроизведения диска

Во время воспроизведения диска нажмите один раз кнопку ■ на пульте ДУ для предварительной остановки воспроизведения. Затем нажимайте кнопку ▶ на пульте ДУ или на передней панели проигрывателя для продолжения воспроизведения с места остановки.

Во время воспроизведения диска нажмите два раза кнопку ■ на пульте ДУ для полной остановки воспроизведения. После этого нажимайте кнопку ▶для включения режима воспроизведения с начала диска.

Ускоренное воспроизведение в прямом и обратном направлении

Последовательно нажимайте и удерживайте нажатой в течение 2 с кнопку |◀◀ /▶▶| на пульте ДУ или на передней панели для ускоренного воспроизведения в прямом (обратном) направлении на одной из следующих скоростей: 2х, 4х, 8х, 20х. В режиме ускоренного воспроизведения звук отключается. Для возврата к нормальному воспроизведению нажмите кнопку▶II.

Переход к следующей или предыдущей части (треку)

Нажимайте кнопку ▶▶| на пульте ДУ или на передней панели во время воспроизведения для перехода к следующей части (треку).

Нажимайте кнопку |◀◀ на пульте ДУ или на передней панели во время воспроизведения для перехода к предыдущей части (треку).

Используйте цифровые кнопки 1-9 и 10+ пульта ДУ для прямого выбора номера желаемого трека.

Примечание. Если при воспроизведении дисков VCD функция PBC включена, переход к предыдущей части (треку) может не работать.

Детальное описание функций проигрывателя дисков

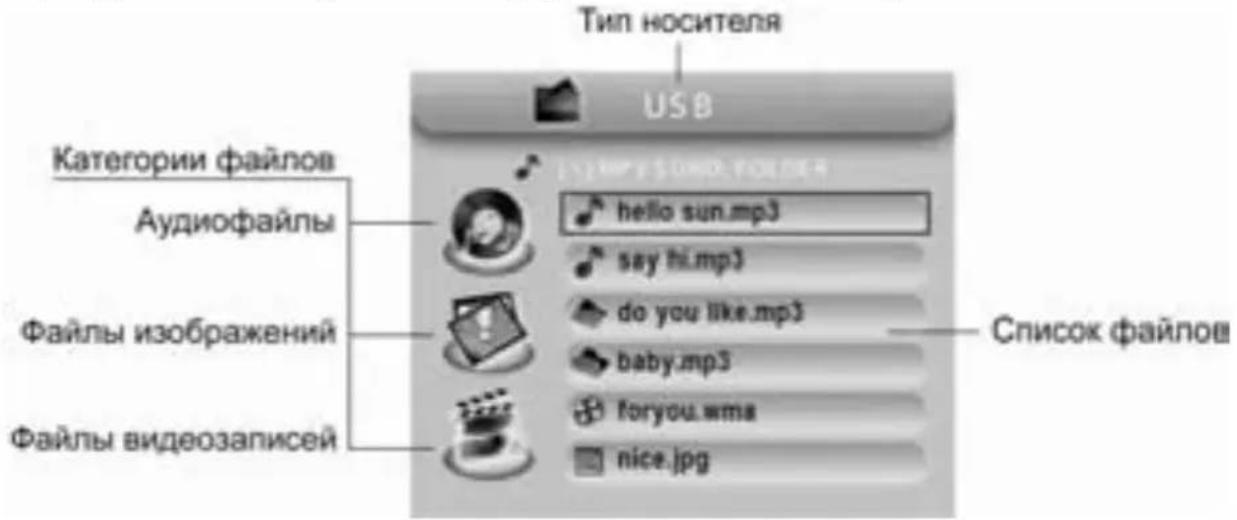

Меню управления воспроизведением

Во время воспроизведения дисков, содержащих файлы MP3, WMA, AVI, MPG, JPG, на дисплей выводится меню управления воспроизведением:

Тип носителя USB Категории файлов Аудиофайлы Файлы изображений Файлы видеозаписей hello sun.mp3 say hi.mp3 do you like.mp3 baby.mp3 foryou.wma nice.jpg Список файлов

1. Используйте кнопки перемещения курсора / ▲для выбора необходимой категории файлов. Нажимайте кнопку ENTER на пульте ДУ для подтверждения выбора.

2. Используйте кнопки перемещения курсора ◀ / ▶ для перехода к списку папок. Затем выберите папку при помощи кнопок управления курсором

▲/▼. Нажимайте кнопку ENTER для подтверждения выбора.

1. Используйте кнопки перемещения курсора ▶ / ▶ для выбора окна со списком файлов выбранной папки. Затем выберите файл при помощи кнопок управления курсором ▲/▼. Нажимайте кнопку ENTER для подтверждения выбора.

Примечания:

1. Во время выбора файлов изображений в окне списка папок выводится уменьшенное изображение текущего файла.

2. В режиме вывода изображений нажимайте кнопку ▶II для включения режима слайд-шоу. Нажимайте кнопку PROG для выбора различных эффектов при выводе изображений.

3. В режиме воспроизведения аудиофайлов нажатие кнопки ■приводит к выводу на экран заставки. Для возврата в меню управления воспроизведением нажмите кнопку ▶II.

Меню диска

Во время воспроизведения диска нажимайте кнопку TITLE на пульте ДУ для перехода в меню Названий. Используя кнопки перемещения курсора, выбирайте нужное Название, затем нажмите кнопку ENTER.

Во время воспроизведения диска нажимайте кнопку MENU на пульте ДУ для перехода в меню диска. Используя кнопки перемещения курсора, выбирайте нужную опцию, затем нажмите кнопку ENTER.

Нажимайте кнопку MENU/PBC на пульте ДУ для включения и выключения функции PBC. Данная функция обычно реализуется на дисках VCD 2.0.

1. Если функция РВС включена, то после загрузки диска на экран монитора автоматически будет выведено меню диска. Некоторые диски позволяют переход к меню диска, если во время воспроизведения будет нажата кнопка ■. Для перехода к необходимой части (треку) используйте цифровые кнопки пульта ДУ или кнопки |◀◀ / ▶▶▶|.

2. Если функция РВС выключена, то меню диска будет недоступно. Для выбора необходимой части диска во время воспроизведения при помощи цифровых кнопок на пульте ДУ наберите номер требуемой части (трека).

Сканирующее воспроизведение

Во время воспроизведения нажмите кнопку INT на передней панели, чтобы включить режим воспроизведения первых 15 секунд каждого трека. Нажмите кнопку второй раз, чтобы отметить этот режим.

Повторное воспроизведение

Во время воспроизведения нажимайте последовательно кнопку REPEAT на пульте ДУ или кнопку RPT на передней панели для выбора одного из следующих режимов повторного воспроизведения:

"Часть" (повтор Части), "Заглавие" (повтор Заглавия), "Выкл." (повторное воспроизведение отключено).

"Пов. 1" (повтор Части или трека), "Пов. всего" (повтор диска), "Выкл." (повторное воспроизведение отключено).

"Пов. 1" (повтор трека), "REP DIR" (повтор альбома), "Пов. всего" (повтор диска), "Выкл." (повторное воспроизведение отключено).

Повторное воспроизведение фрагмента записи А-В

Во время воспроизведения нажмите кнопку А-В на пульте ДУ для выбора начала фрагмента. Затем повторно нажмите кнопку А-В для выбора окончания фрагмента. Нажмите кнопку А-В третий раз для отключения режима повторного воспроизведения фрагмента записи.

Воспроизведение в случайном порядке

Во время воспроизведения нажмите и удерживайте кнопку

RDM на передней панели, чтобы включить режим воспроизведения в случайном порядке. Повторите операцию для отмены данного режима.

Увеличение/уменьшение изображения

Во время воспроизведения нажимайте последовательно кнопку ZOOM на пульте ДУ для выбора одного из следующих режимов увеличения: x2, x3, x4, x1/2, x1/3, x1/4, Выкл. (режим увеличения выключен). В режиме увеличенного изображения используйте кнопки перемещения курсора для задания видимой области кадра.

Переход к произвольному месту записи на диске

Во время воспроизведения нажимайте кнопку GOTO на пульте ДУ. Затем при помощи кнопок управления курсором ◀ / ▶ выберите необходимую позицию номера Части (трека) или времени воспроизведения текущей Части (трека). Затем при помощи цифровых клавиш введите необходимый номер Части (трека) или время от начала текущей Части (трека). Нажмите на кнопку ENTER для подтверждения выбора.

Программирование последовательности воспроизведения

Во время воспроизведения нажимайте кнопку PROG на пульте ДУ. Затем при помощи кнопок управления курсором выберите необходимую позицию в последовательности воспроизведения — —:—. В каждой позиции первые две цифры означают номер Заглавия (альбома), вторые две цифры - номер Части (трека). Введите необходимые значения при помощи цифровых кнопок.

Во время воспроизве-

дения нажимайте кнопку PROG на пульте ДУ. Затем при помощи кнопок управления курсором выберите необходимую позицию в последовательности воспроизведения. Введите необходимый номер трека при помощи цифровых кнопок.

BDCTP CSPDC

DVD, File disc

Для начала воспроизведения по программе нажмите кнопку ▶или выберите опцию "ВОСПР" в экранном меню и нажмите кнопку ENTER.

Для того, чтобы удалить все записи в программе воспроизведения, выберите опцию "СБРОС" и нажмите кнопку ENTER.

Для того, чтобы выйти из режима воспроизведения по программе, нажмите кнопку PROG еще раз.

Выбор языка звукового сопровождения

Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пульте ДУ или кнопку R/L на панели для выбора одного из записанных на диске языков звукового сопровождения.

На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух языках. Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пульте ДУ или кнопку R/L на панели для выбора одной из стереодорожек или стереорежима: "Моно левый", "Моно правый", "Стерео".

Выбор камеры (угла) просмотра

Во время воспроизведения диска нажимайте кнопку ANGLE для выбора угла просмотра (камеры), если на диске имеются сцены, записанные более чем одной камерой.

Выбор языка субтитров

Во время воспроизведения диска последовательно нажимайте кнопку SUB.T на пульте ДУ для выбора одного из записанных на диске языков субтитров или для отключения субтитров.

Изменение телевизионной системы

Вы можете выбрать телевизионную систему, которая соответствует системе вашего телевизора/монитора. Для этого нажимайте последовательно кнопку BAND/P/N на пульте ДУ или кнопку P/N на панели во время воспроизведения DVD или Video CD.

• Выбирайте "PAL" для телевизора/монитора системы PAL. Если диск записан в системе NTSC, то проигрыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL.
• Выбирайте "AUTO" для мультисистемного телевизора/монитора. В этом случае видеопрограмма будет воспроизводиться в той системе, в которой она записана на диске.
• Выбирайте "NTSC" для телевизора/монитора системы NTSC. Если диск записан в системе PAL, то проигрыватель во время воспроизведения будет перекодировать видеосигнал в систему NTSC.

Использование карт памяти USB/SD

1. Подключение/извлечение USB-карты

Вставьте карту памяти в USB-разъем. Проигрыватель автоматически переключится на карту памяти.

Для извлечения карты памяти сначала выберите любой другой режим с помощью кнопки SRC, затем просто потяните ее на себя.

2. Подключение/извлечение SD-карты

Нажмите на кнопку ▲. Передняя панель будет сдвинута вниз. SD-слот находится на нижнем торце панели, вставьте карту в слот как показано на рисунке до щелчка.

Проигрыватель автоматически переключится на карту памяти.

Для извлечения карты памяти сначала выберите любой другой режим с помощью кнопки SRC, затем нажмите на выступающий край карты до щелчка и выньте из слота.

• Поддерживаются карты "2 в 1" (SD);
• Поддерживаются карты объёмом: SD - 4 Г6

USB - 8 Γ6

* Объем поддерживаемой карточки зависит от фирмы-изготовителя. Рекомендуются карточки фирм Kingston и A-Data;

• Файловая система fat 12 / fat 32;
• Название файла: 32 символа; название директории: 32 символа; tag: 32 символа;
• Информация ID3 TAG (версия 2.0): песня/исполнитель/альбом: 32 символа;
• Не поддерживается чтение мультикарт;
• USB 1.1/ USB 2.0 (Скорость USB 2.0 не поддерживается, только чтение со скоростью USB 1.1);
• Не все виды USB-карт совместимы с данным устройством.

Основные операции по изменению настроек проигрывателя

Для вывода на экран монитора меню настройки нажмите кнопку SETUP на пульте ДУ в режиме воспроизведения или остановки диска или карты памяти USB/SD.

1. Когда указатель находится в верхней части меню, используйте кнопки ◀ / ▶ для перемещения по различным страницам меню.
2. Нажмите кнопку ▼ для перехода в список опций выбранной страницы. Затем используйте кнопки ▲ / ▼ для выбора необходимой опции.
3. Нажмите кнопку ▶ для перехода в список значений выбранной опции. Затем используйте кнопки ▲ / ▼ для выбора необходимого значения. Подтвердите выбор нового значения кнопкой ENTER.
4. Для возврата в список опций или в режим выбора страниц нажимайте кнопку
5. Для выхода из меню настроек проигрывателя нажимайте кнопку SETUP.

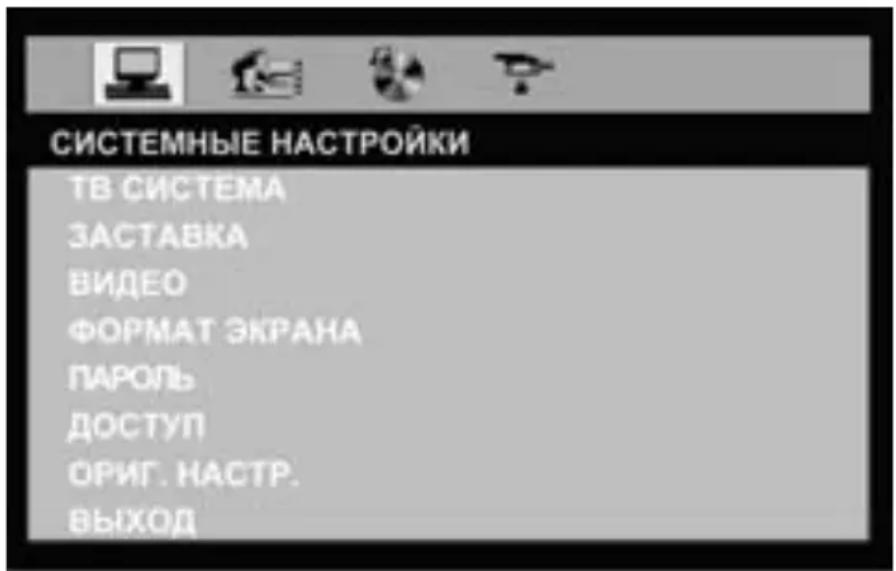

Меню системных настроек

СИСТЕМНЫЕ НАСТРОЙКИ ТВ СИСТЕМА ЗАСТАВКА ВИДЕО ФОРМАТ ЭКРАНА ПАРОЛЬ ДОСТУП ОРИГ. НАСТР. ВЫХОД

ТВ СИСТЕМА

Вы можете выбрать на проигрывателе телевизионную систему, которая соответствует системе вашего телевизора/монитора.

• Выбирайте "АВТО" для мультисистемного телевизора/монитора. В этом случае видеопрограмма будет воспроизводиться в той системе, в которой она записана на диске.
• Выбирайте "NTSC" для телевизора/монитора системы NTSC. Если диск записан в системе PAL, то проигрыватель во время воспроизведения будет перекодировать видеосигнал в систему NTSC.
• Выбирайте "PAL" для телевизора/монитора системы PAL. Если диск записан в системе NTSC, то проигрыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL.

ЗАСТАВКА

Хранитель экрана. Если данная функция включена, изображение хранителя экрана будет появляться каждый раз, когда на проигрывателе останавливается воспроизведение или воспроизводимое изображение останавливается на несколько минут:

ВКЛ: Данная функция включена,

ВЫКЛ: Данная функция выключена.

ВИДЕО (Данная настройка не используется)

ФОРМАТ ЭКРАНА

Существует два типа мониторов: обычные мониторы, имеющие формат изображения (соотношение ширины и высоты изображения на экране) 4:3, и широкоэкранные мониторы, имеющие формат изображения 16:9.

Установите тот формат изображения, который соответствует формату изображения используемого монитора.

16:9: Выбирайте данный формат, если для просмотра используется широкоэк- ранный монитор или телевизор.
4:3 LB: Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет иметь черные полосы в верхней и нижней части экрана.
4:3 PS: Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет обрезано с правой и левой стороны.

ПАРОЛЬ

После выбора данной опции проигрыватель сначала предложит ввести старый пароль (приглашение "ПАРОЛЬ"). Для ввода пароля используйте цифровые клавиши. Завершите ввод пароля кнопкой ENTER.

На заводе-изготовителе устанавливается пароль "0000".

Когда в поле значения пароля выводится символ открытого замка, вы можете ввести любой собственный пароль.

ДОСТУП

Данный раздел меню настройки позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном проигрывателе: от уровня 1 (ребенок) до "Открыть" (без ограничений).

Чем меньше значение, тем более строгие ограничения для просматриваемого материала:

Для того, чтобы иметь возможность изменить значение уровня доступа, в опции "ПАРОЛЬ" должен индицироваться символ открытого замка. Для этого в опции "ПАРОЛЬ" следует ввести верный пароль и нажать кнопку ENTER.

ОРИГ. НАСТР.

Данная опция позволяет сбросить все настройки меню в состояние, которое было установлено при изготовлении проигрывателя.

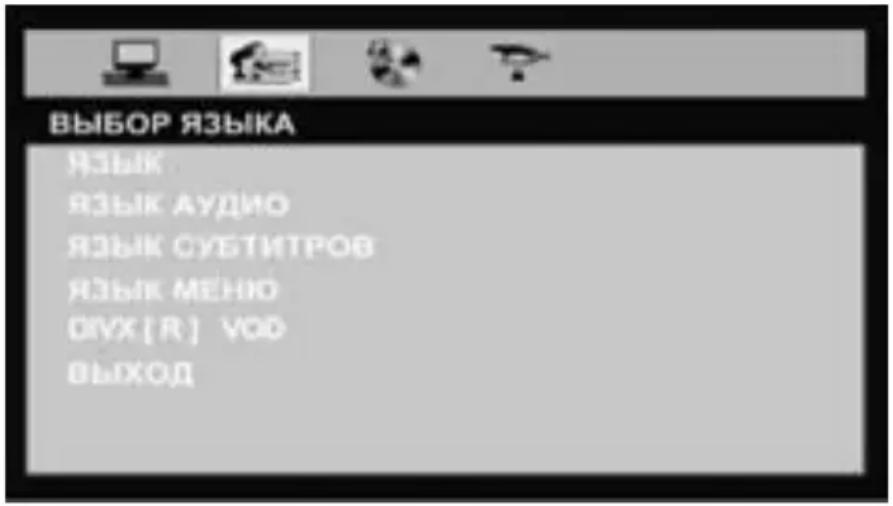

Меню языковых настроек

ВЫБОР ЯЗЫКА ЯЗЫК ЯЗЫК АУДИО ЯЗЫК СУБТИТРОВ ЯЗЫК МЕНОЮ ОИУХ[R] УОФ ВЫХОД

Опция ЯЗЫК позволяет пользователю выбрать предпочтительный язык системы экранных меню проигрывателя.

Опция ЯЗЫК АУДИО позволяет пользователю выбрать предпочтительный язык звукового сопровождения.

Раздел ЯЗЫК СУБТИТРОВ позволяет пользователю выбрать предпочтительный язык субтитров или выключить субтитры.

Опция ЯЗЫК МЕНЮ позволяет пользователю выбрать предпочтительный язык для меню диска DVD.

DivX [R] VOD

В данном разделе Вы можете посмотреть регистрационный код DivX.

Подробнее о DivX - на www.divx.com/vod.

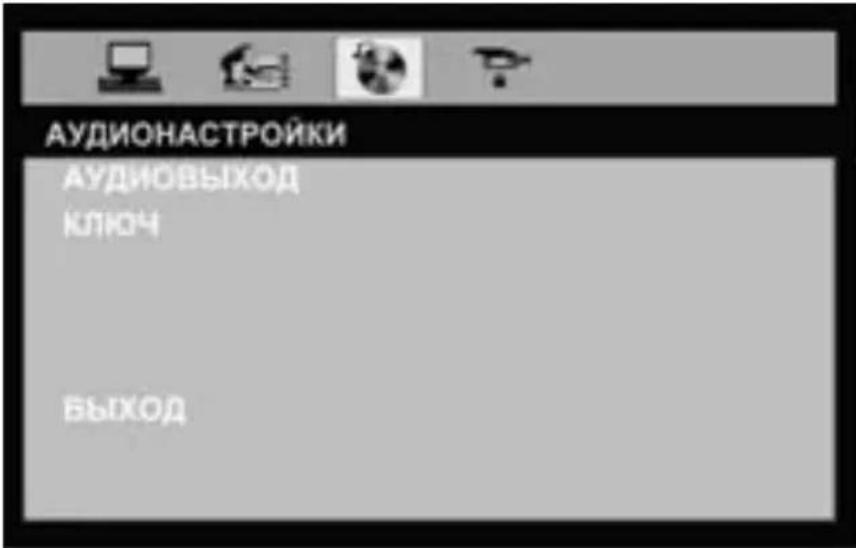

Меню аудионастроек

АУДИОНАСТРОЙКИ АУДИОВЫХОД КЛЮЧ ВЫХОД

АУДИОВЫХОД Всегда выбирайте значение "АНАЛОГОВЫЙ".

КЛЮЧ

Данная функция позволяет скорректировать высоту тона канала звукового сопровождения.

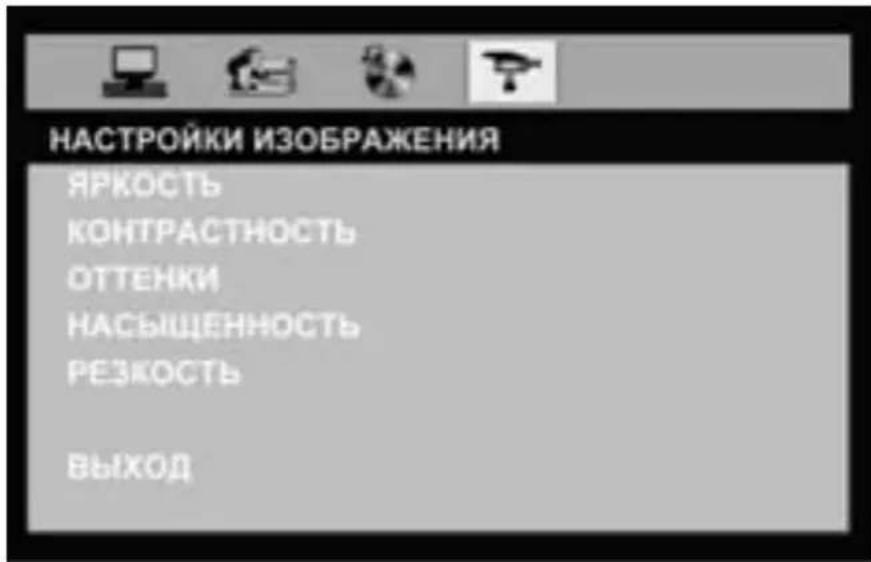

Меню настроек изображения

Данное меню позволяет регулировать такие параметры изображения, как яркость, контрастность, оттенки (только для видеозаписей в NTSC), цветовую насыщенность и резкость:

НАСТРОЙКИ ИЗОБРАЖЕНИЯ ЯРКОСТЬ КОНТРАСТНОСТЬ ОТТЕНКИ НАСЫЩЕННОСТЬ РЕЗКОСТЬ ВЫХОД

Хранение, транспортирование, ресурс, утилизация

Проигрыватель рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы проигрывателя 2 года. Проигрыватель не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта дистанционного управления должны утилизироваться согласно местному законодательству по охране окружающей среды.

Гарантии поставщика

Проигрыватель Prology DVS-1350 соответствует утвержденному образцу.

Изготовитель гарантирует соответствие проигрывателя требованиям ГОСТ 122006-87, ГОСТ 22505-97, ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, проигрыватель обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признан годным к эксплуатации.

Проигрыватель имеет гарантийный срок эксплуатации - 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия:

• на пульт дистанционного управления, элементы питания (батарейки);
• комплект проводки, монтажные приспособления, документацию, прилагаемую к изделию.

Технические допуски на возможные незначительные дефекты изображения

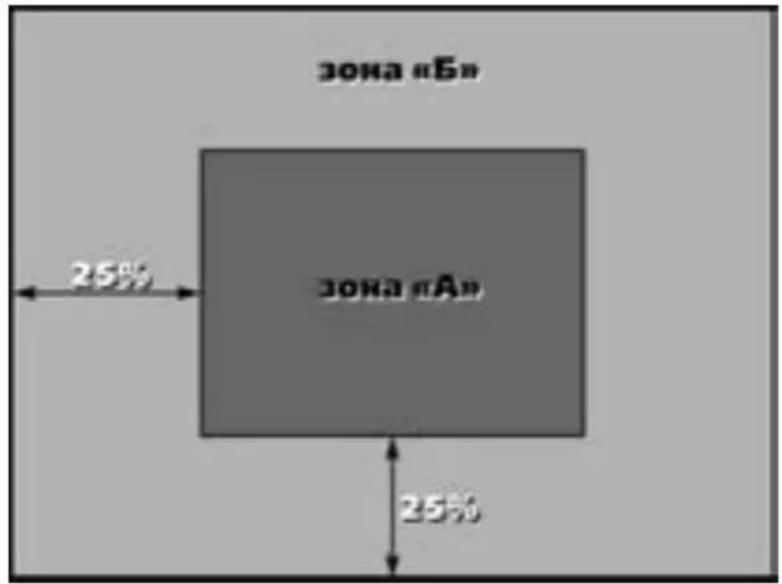

Панель монитора условно разделяется на две зоны, "А" и "Б", как показано на рисунке справа. ЖК-панель подлежит бесплатной замене в течение гарантийного срока, если число пикселей, постоянно светящихся одним цветом, превышает любое число пикселей, указанное в таблице.

ЗОНА «Б» ЗОНА «А» 25% 25%

Цвет пикселя	Зона "А"	Зона "Б"
Белый 0 0
Черный 3 6
Синий 3 6
Красный 3 6
Зеленый 3 6
Всего 3 6

Эксплуатационные ограничения и текущий ремонт

Проигрыватель предназначен для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать проигрыватель, имеющий повреждения корпуса или соединительного кабеля.

Ошибка, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании проигрывателя.

Данное устройство имеет специальный фильтр, позволяющий практически исключить помехи по питанию. Однако на некоторых автомобилях (в частности, на старых моделях) могут быть слышны щелчки или другие нежелательные помехи.

При замене предохранителей убедитесь, что новый предохранитель такого же типа и номинала. Использование других предохранителей может вызвать выход из строя ресивера. В данной модели используется один предохранитель на 15 А, расположенный на задней стенке корпуса непосредственно под основным разъемом электрической проводки.

При отсутствии видимых причин неисправности проигрыватель следует демонтировать и обратиться в сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения проигрывателя.

Симптом Причина Устранение
Нет питания	Перегорел предохранитель	Поменяйте перегоревший предохранитель на предохранитель нужного номинала. Если предохранитель перегорит снова, обратитесь в сервисный центр
	Неправильное подключение	Проверьте подключение питания
Воспроизведение не начинается	Диск не заг проигрыватель или загружен неправильно	Загрузиетендиск в проигрыватель правильно, рабочей стороной вниз
	Диск загрязнен Очистите	поверхность диска
	Низкое напряжение аккумуляторной батареи автомобиля	Зарядите аккумуляторную батарею автомобиля. Если проигрыватель после этого все равно не работает, проконсультируйтесь с дилером
	В проигрыватель загружен диск формата, который может воспроизводить данный проигрыватель	Загружайте в проигрыватель только диски, которые проигрыватель может воспроизводить
Симптом Причина Устранение
Когда нажимается функциональная кнопка, появляется только сообщение "НЕПРАВИЛЬНАЯ К Н О П К А " и ция не работает	Воспроизводимый диск не допускает выполнения данной операции ф у н к -	Операция не может быть произ-ведена по отношению к воспро-изводимому диску (обратитесь также к инструкции, которая прилагается к диску)
Нет изображения	Полностью "убрана" яркость изображения	Отрегулируйте яркость на мони-торе или в меню настроек
	Неправильное под-ключение	Проверьте правильность под-ключения проигрывателя
Нет звука	Полностью "убрана" громкость звука	Установите нужный уровень громкости на проигрывателе или мониторе, который подклю-чен к проигрывателю
	Неправильное под-ключение	Проверьте правильность под-ключения проигрывателя
	Используется режим ускоренного или за-медленного воспро-изведения в прямом или обратном на-правлении	В режиме ускоренного или за-медленного воспроизведения в прямом или обратном направ-лении звук отключается
Звук или изобра-жение искажены	Диск загрязнен или имеет царапины	Протрите рабочую поверхность диска от пыли и грязи пользуйте для воспроизведения поцарапанные диски
	Проигрыватель уста-новлен в таком месте, где возникает сильная вибрация	Вибрация проигрывателя может привести к "перескакиванию" звука и искажению изображения
Нет субтитров	На воспроизводимом диске DVD не запины субтитры	Субтитры не могут бы сдены на экран
	Субтитры выключены (при выборе языка субтитров установле-на настройка "Выкл.")	Выберите тот язык, на котором вы хотите выводить субтитры на экран монитора
Субтитры не "уби-раются" с экрана	Воспроизводимый диск DVD не допуска-ет отключение суб-титров	Субтитры невозможно убрать с экрана монитора
Симптом Причина Устранение
Невозможно изменить язык звукового сопровождения или язык субтитров	На воспроизводимом диске DVD записано звуковое сопровождение или субтитры только на одном языке	Если на диске не записаны звуковое сопровождение или субтитры на нескольких языках, не сможете изменить язык звукового сопровождения или субтитров
	Воспроизводимый диск DVD не допускает смену языка звукового сопровождения или субтитров	Язык звукового сопровождения или субтитров изменить невозможно
Невозможно переключить угол (камеру) просмотра	Запись на воспроизводимом диске DVD сделана только с одной камеры или с разных камер (углов просмотра) записаны только некоторые сцены на диске	Угол (камеру) просмотра невозможно переключить, если воспроизводимый диск или сцена не записаны с нескольких камер
	Воспроизводимый диск DVD не допускает переключение углов просмотра.	Угол просмотра (камеру) переключить невозможно
Меню диска Video CD не выводится на экран монитора	Вы воспроизводите диск Video CD, не вместимый с функцией PBC (управление воспроизведением)	Вы не можете использовать сфункцию PBC (управление воспроизведением) по отношению к дискам Video CD, не совместимым с функцией PBC
Пульт дистанционного управления не работает	Светоизлучающий элемент пульта дистанционного управления не направлен на светоприемник сенсора дистанционного управления	Для осуществления управления светоизлучающий элемент пульта дистанционного управления должен быть направлен на светоприемник сенсора дистанционного управления
	Пульт дистанционного управления и проигрыватель находятся слишком далеко друг от друга	Расстояние по прямой между пультом дистанционного управления и сенсором дистанционного управления не должно превышать пяти метров
	Между пультом дистанционного управления и сенсором дистанционного управления имеются препятствия	Устраните препятствие
	Израсходован заряд батарейки пульта дистанционного управления	Замените батарейку
	Батарейка пульта дистанционного управления установлены неправильно	Проверьте правильность расположения плюсового и минусового полюсов батарейки питания. Установите батарейку правильно
Радиоприемник не работает	К проигрывателю не подключен кабель антенны	Надежно подключите кабель антенны к устройству
Не работает функция автонастройки на радиостанции	Радиостанции имеют слишком слабый сигнал	Настраивайтесь на станции вручную

Наименование: Пролоджи ДВС-1350

Страна производитель: Китай.

Изготовитель: Сатурн Хай Тек Груп ЛТД.

Основное предназначение товара:

Автомобильный мультимедийный центр

Юридический адрес изготовителя:

1А Кроун Лайн, Лондон, СВ16 ЗДЖ, Великобритания.

SAT SATURN HIGH-TECH GROUP, Ltd.
