РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DVD-2020U Prology

FM/УКВ DVD/CD/MP3 SD/USB- ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ DVD/CD/MP3 SD/USB-ресивера (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям устройства или подключенных к нему динамиков.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Устройство Prology DVD-2020U предназначено для воспроизведения дисков форматов DVD, Video CD, Super Video CD, Audio CD, MP3, WMA, MPEG4, а также карт памяти SD и USB. Устройство обеспечивает:

• воспроизведение цветного изображения через композитный видеовыход в системах цветности PAL или NTSC;
• прием радиостанций в диапазонах FM и УКВ;
• воспроизведение звука через внешние громкоговорители.

Внимание! Для управления воспроизведением и для навигации по всем типам дисков, кроме Audio CD, требуется использовать внешний дополнительный монитор.

Внимание! Карты памяти Hi-Speed SD могут не поддерживаться!

Внимание! Перед установкой устройства удалите 2 транспортировочных винта, которые находятся на верхней крышке. В противном случае устройство не будет работать.

Функции устройства

• Полностью съемная откидывающаяся передняя панель с футляром
• Совместимость с форматами DVD, MP4, MP3, VCD, CD, WMA, JPEG
• Слот для карт памяти SD
• Поддержка карт памяти с интерфейсом USB
  • Системы цветности PAL/NTSC
  • Высокая выходная мощность (4x50Bm)
  • Высокоскоростной цифровой тюнер
  • Память на 24 радиостанции (18FM/6YKB)
  • Дистанционное управление
  • Многоязычное экранное меню
  • Видеовыход RCA
  • 4 RCA линейных выхода
  • RCA выход на сабвуфер
• Линейный стереовход Mini-Jack на передней панели
  • 4 предоставленные характеристики эквалайзера
• Стандартный монтажный размер 1 DIN
  • Стандартный разъем ISO

Комплект поставки

Устройство PROLOGY DVD-2020U 1 шт.

Панель передняя съемная 1 шт.

Декоративная внешняя рамка 1 шт.

Футляр панели передней съемной 1 шт.

Пульт дистанционного управления 1 шт

Крепежные принадлежности 1 комплект

Ключ-съемник 2 шт.

Кожух 1 шт.

Соединительные кабели 1 комплект

Настоящее Руководство пользователя 1 шт.

Гарантийный талон 1 шт.

Индивидуальная потребительская тара

1 комплект

Основные технические характеристики

Общие

Напряжение питания	14,4В пост. тока
Предельные значения напряжения питания 11 - 16 В
Максимальная выходная мощность 4 x 50 Вт
Уровень сигнала (линейный вход AUX IN)	≥ 500 мВ
Установочные размеры (ШхВхГ), мм	178 x 50 x 166
Вес 1,7 кг

DVD/CD/SD/USB-проигрыватель

Воспроизводимые диски DVD, VCD,MP3,	Audio CD, WMA
Размер дисков 12 см (5")
Частотная характеристика	20 Гц - 20 кГц
Отношение сигнал-шум 80 дБ
Глубина разделения стереоканалов	60 дБ
Коэффициент нелинейных искажений	0,2%
Низкочастотные и высокочастотные детонационные искажения	Ниже предела измерений

FM/УКВ приемник

Диапазон частот FM	87,5 - 108 МГц
Диапазон частот УКВ	65 - 74 МГц
Полезная чувствительность	8 дБ (мкВ)
Диапазон воспроизводимых частот	30 - 15 000 Гц
Отношение сигнал-шум 55 дБ
Глубина разделения стереоканалов (1 кГц), дБ	30

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той
  стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок,
  в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков
  достаточно протереть их мягкой тряпкой. Протирайте диски прямо от
  Центр к краям. Небольшие пылинки или слав оказывать какое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества,
  например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества
  способны необратимо повредить пластмассовую поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это
  позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени
  воздействию прямых солнечных лучей, высокой влажности или высокой
  температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска.
  Острые наконечники ручек или чернила, используемые в некоторых
  ручках с войлочным пишущим узлом, могут повредить поверхности диска.
• Никогда не используйте диски с необычным очертанием, например,
  имеющим форму сердечка, восьмиугольника и т.д. Использование таких
  дисков может привести к сбоям в работе устройства.
• Хотя в магазинах в качестве принадлежности диска продается
  специальная защитная пленка, ее использование может привести к
  сбоям в работе устройства. Использование такой пленки абсолютно
  недопустимо.

Для безопасного и эффективного использования устройства

• Данное изделие является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре По Общероссийскому классификатору продукции и услуг устройство относится к группировке 3230115 "Устройства радиоприемные комбинированные прочие" (часть IV ОКДП).
• Монтаж и эксплуатация данного сложного электронного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).
• Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".
• Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.
• Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

• При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или при случайном пролитии жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

• После эксплуатации автомобиля в летний период на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и предотвращения попадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

• Никогда не вставляйте внутрь дискового отсека устройства никаких посторонних предметов, кроме дисков. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.
• Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека устройства. Храните диски подальше от прямых солнечных лучей.
• Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной. Устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.
• Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала, расположенном внутри устройства, может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).
• "Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудиодисков могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия для исключения перескакивания воспроизведения. Частые поездки по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов, расположенных внутри устройства.
• Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.

Для безопасного управления автомобилем:

• Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требования Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.
• Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.
• Если водитель автомобиля хочет просматривать видеоматериалы на экране, подключенном к устройству, необходимо перед просмотр припарковать автомобиль в безопасном месте.
• Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.
• Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.
• Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Воспроизводимые диски

Данное устройство может воспроизводить следующие диски:

Тип диска и логотип	Размер диска Максимальное время воспроизведения
DVD Videoили	5 дюймов (12 см)	Приблизительно 133 минуты(SS/SL)Приблизительно 242 минуты(SS/DL)Приблизительно 266 минут(DS/SL)Приблизительно 484 минуты(DS/DL)SS = односторонний,DS = двухсторонний,SL = однослойный,DL = двухслойный
Video CDили	5 дюймов (12 см)	Приблизительно 74 минуты.
Audio CD	5 дюймов (12 см)	Приблизительно 74 минуты.

Также для воспроизведения могут использоваться следующие типы файлов:

Аудио: MP3 (*.mp3), WMA (*.wma)

Видео: MP4 (*.avi, DIVX 3.11/4.0/5.0/6.0/7.0), MP2(*.vob), MP1 (*.dat)

Изображения: JPEG(*.jpg).

Данное устройство не может воспроизводить следующие типы файлов:

• ACC, DLF, M3U, PLS, MP3 PRO
• Файлы с DRM
  • 3-дюймовые (8-сантиметровые) диски
  • Диски CD-R/RW, на которых не произведена финализация.
• Диски, записанные в телевизионном формате, отличном от NTSC или PAL

Ограничения для файлов MP3

• Формат записи: ISO 9660 или ISO 9660 + Joliet.
- Максимальная поддерживаемая вложенность папок на диске: 8, включая корневой каталог.
• Максимальное число папок – 99
- Максимальная продолжительность одного трека: 99 мин 59 с.
- Частота дискретизации: 8 - 48 кГц (желательно 44.1 кГц)
- Скорость потока данных: 32 - 320kbps (желательно 128kbps)

Замечания по совместимости карт SD и USB

• Типы файловой системы: FAT12, FAT16, FAT32
• Максимальное количество папок – 200, файлов - 500
• Поддерживаемые карты: Transcend, Kingstone, Apacer, A-Data и др.
• Рекомендуемая емкость карт SD: 512Мб – 4Гб

Внимание! Карты памяти Hi-Speed SD могут не поддерживаться!

Номер региона (номер регионального ограничения DVD)

Номер региона данного устройства "5".

Внимание! Для управления воспроизведением и для навигации по всем типам дисков, кроме Audio CD, требуется использовать внешний дополнительный монитор.

Установка устройства

Внимание! Перед установкой устройства удалите 2 транспортировочных винта, которые находятся на верхней крышке. В противном случае устройство не будет работать.

Примечания:

• Для установки устройства выберите такое место, где оно не будет мешать водителю нормально управлять автомобилем.
• Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.
• Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте устройство таким образом, чтобы оно не могло стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

- При установке отклонение устройства от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики устройства могут быть далеки от оптимальных.

30°

- Никогда не устанавливайте устройство там, где оно будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

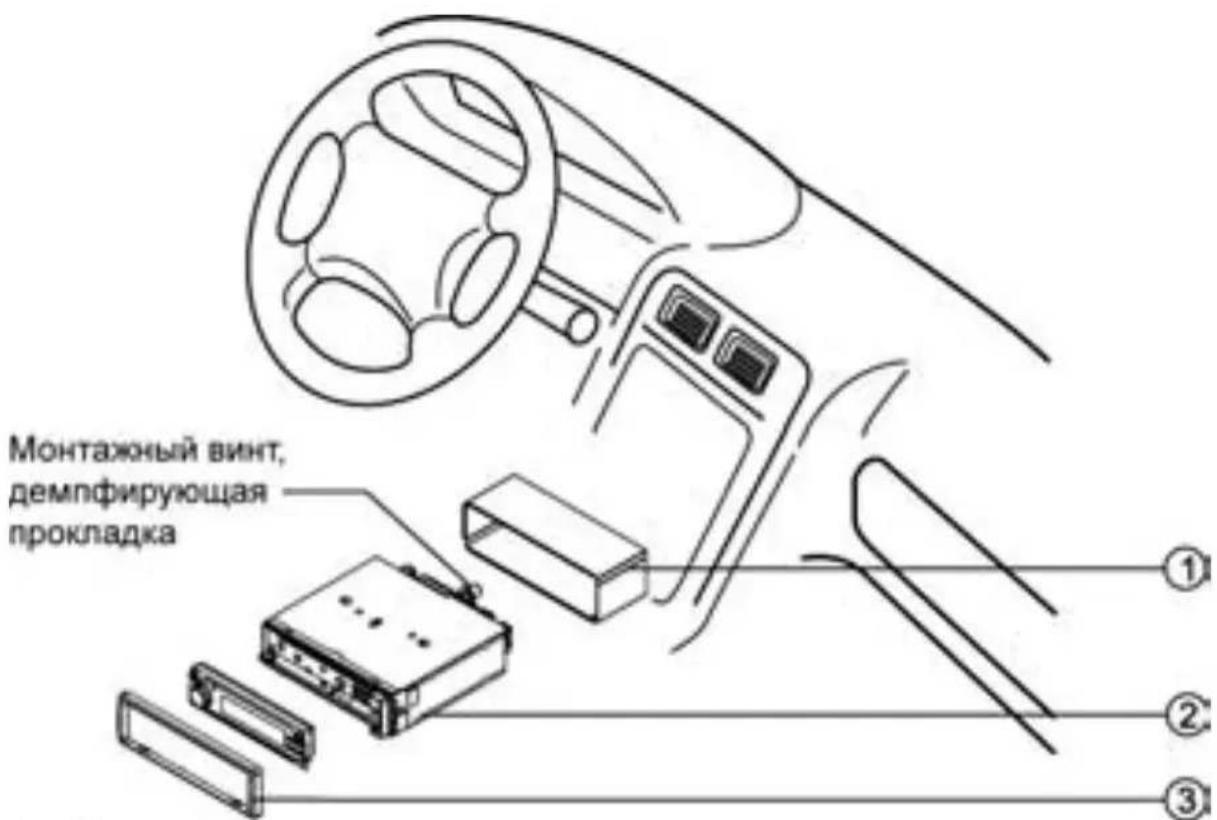

Первый вариант установки устройства

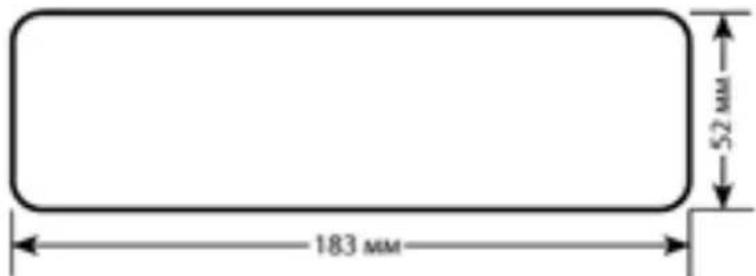

Устройство может быть установлено на приборную панель автомобиля в монтажное отверстие с размерами 183 × 52 мм. Толщина приборной панели должна быть в пределах 4.75 – 5.56 мм.

183 mm 52 mm

1. Вставьте кожух устройства в приборную панель и отогните монтажные лепестки соответственно толщине панели, чтобы зафиксировать кожух.
2. После вкручивания монтажного винта оденьте на него демпфирующую прокладку, входящую в крепежный комплект. Подключите разъем питания.
3. Установите декоративную внешнюю рамку.

Монтажный винт, демпфирующая прокладка

1. Монтажный кожух
2. Устройство
3. Декоративная внешняя рамка

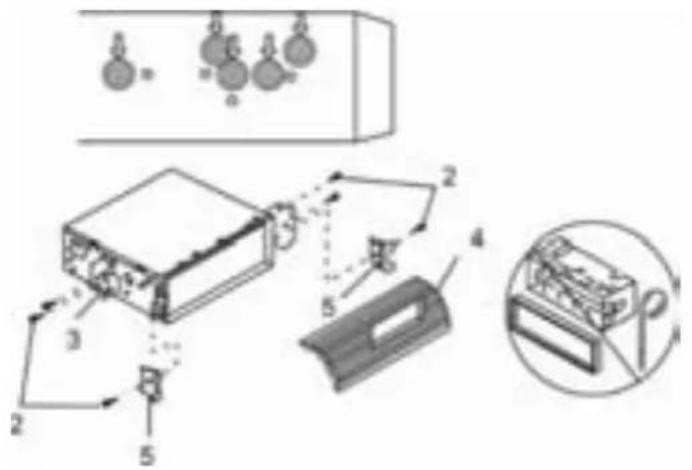

Второй вариант установки устройства

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях устройства.

1. Закрепите устройство на крепежных кронштейнах штатного радиоприемника. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе устройства. Закрепите кронштейны с обеих

сторон устройства не менее чем в двух местах. Для этого используйте либо крепежные винты (5 x 8 мм), либо винты с потайной головкой (4 x 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2 Винт.
3. Крепежные кронштейны штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Скоба (необходимо удалить).

Примечание: При установке устройства по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.

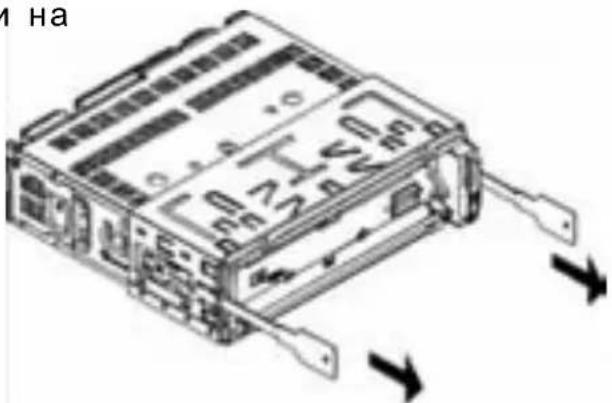

Удаление устройства

1. Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя.

2. Вставьте съемники, входящие в комплект устройства, в пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком.

3. Для того, чтобы вынуть устройство из приборной панели автомобиля, потяните за съемники на себя.

1 на

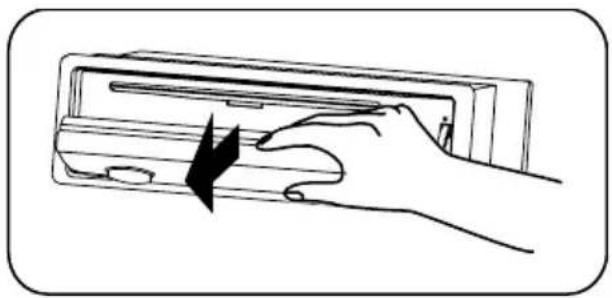

Снятие передней панели

1. Нажмите кнопку PWR, чтобы отключить питание.

1. Нажмите кнопку ▲откиньте панель, потяните ее на себя и извлеките.

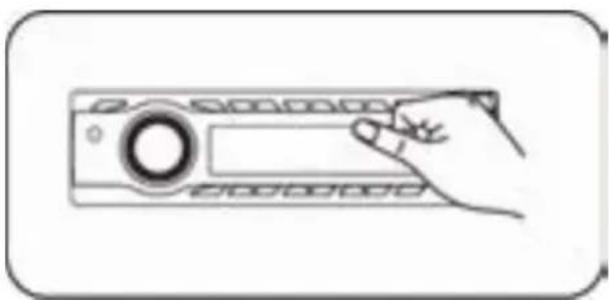

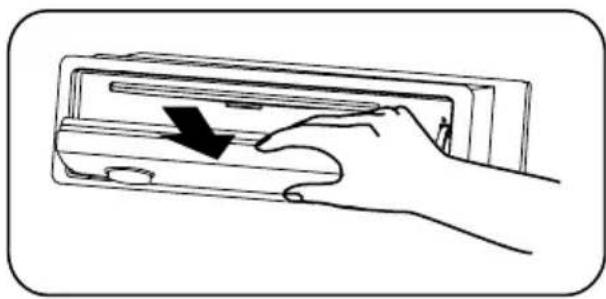

Установка передней панели

1. Удерживая панель в наклонном положении, вставьте ее в левый упор.

1. Нажмите на правую часть панели до щелчка, чтобы ввести ее в зацепление с правым упором.

2. Переведите переднюю панель в рабочее положение. Вы услышите характерный щелчок.

Осторожно:

1. Для хранения снятой с устройства передней панели используйте входящий в комплект футляр.
2. Не допускайте падения передней панели устройства.
3. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.
4. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и устройстве. Это может привести к загрязнению разъемов и плохому электрическому контакту.
5. В случае загрязнения контактов их можно очищать сухой и чистой тканью.
6. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.
7. Следите за тем, чтобы на переднюю панель устройства не попали бензин, растворители или другие летучие жидкости.
8. Никогда не пытайтесь разобрать переднюю панель устройства!

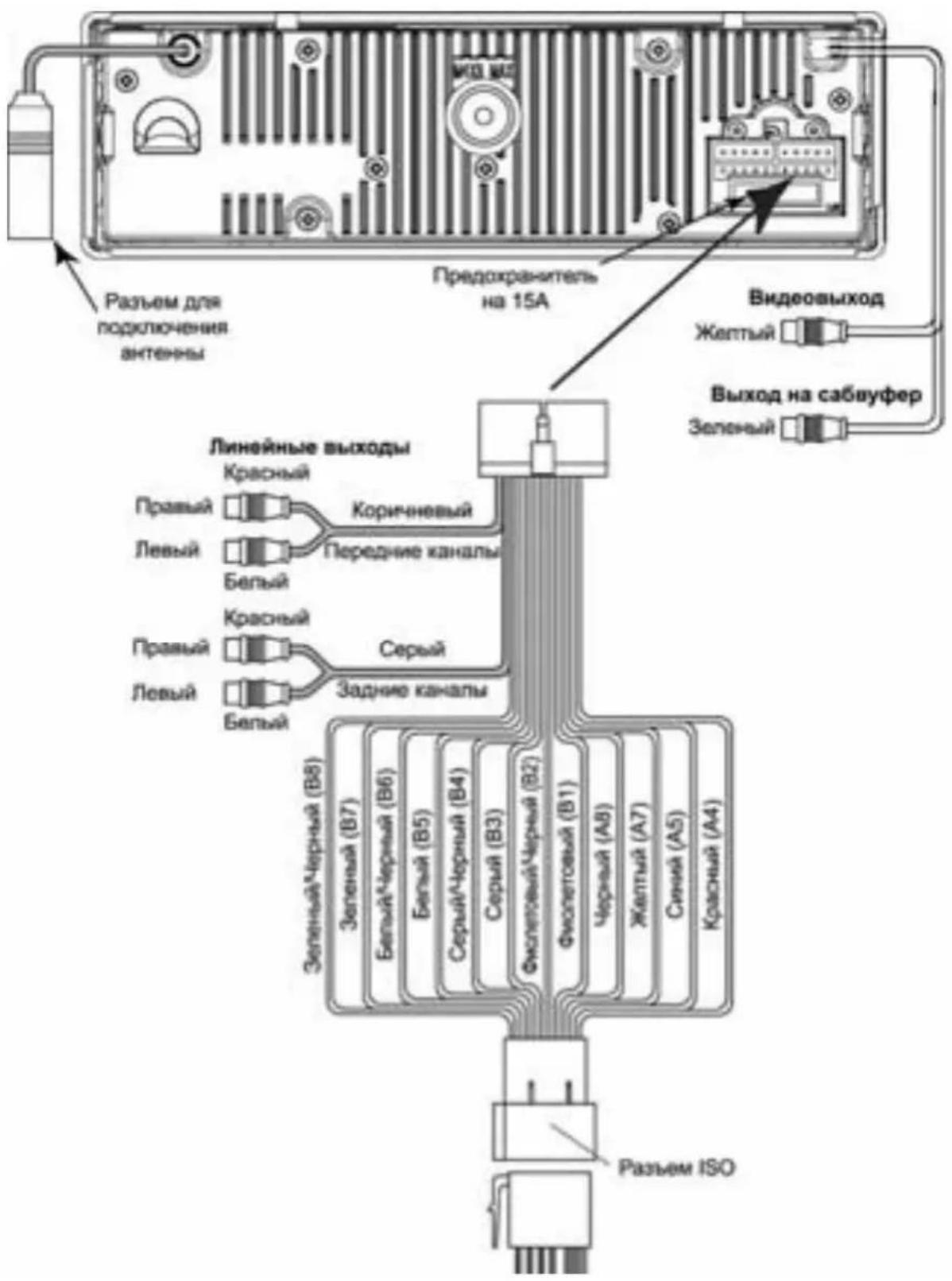

Схема подключения проводов устройства

Разъем для подключения антены Предохранитель на 15А Видеовыход Желтый Выход на сабвуфер Зеленый Линейные выходы Красный Правый Передние каналы Левый Белый Красный Правый Серый Левый Белый Задние каналы Зеленый/Черный (B8) Зеленый (B7) Белый/Черный (B6) Белый (B5) Серый/Черный (B4) Серый (B3) Фиолетовый/Черный (B2) Фиолетовый (B1) Черный (A8) Желтый (A7) Синий (A5) Красный (A4) Разъем ISO

Назначение контактов разъема ISO

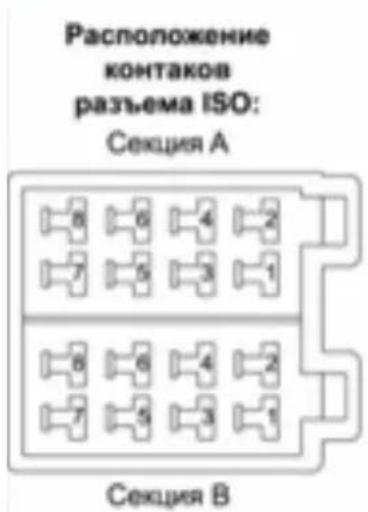

Расположение контаков разъема ISO: Секция А Секция В

Конт.	Цвет провода	Назначение
A4	Красный	+12 В при включенном АСС
A5	Синий	Выход +12 В на авт. антенну
A7	Желтый	+12 В постоянно
A8	Черный	Масса
B1	Фиолетовый	Правый задний динамик (+)
B2	Фиолетово-черный	Правый задний динамик (-)
B3	Серый	Правый передний динамик (+)
B4	Серо-черный	Правый передний динамик (-)
B5	Белый	Левый передний динамик (+)
B6	Бело-черный	Левый передний динамик (-)
B7	Зеленый	Левый задний динамик (+)
B8	Зелено-черный	Левый задний динамик (-)

Внимание! Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание.

Внимание! В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

Внимание! Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

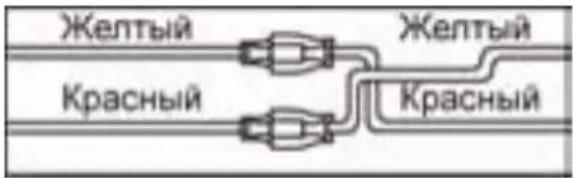

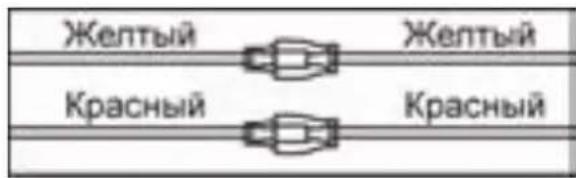

В случае сброса настроек устройства после выключения зажигания поменяйте местами подключение желтого и красного провода, как показано на рисунке:

Желтый Желтый Красный Красный

Желтый Красный Желтый Красный

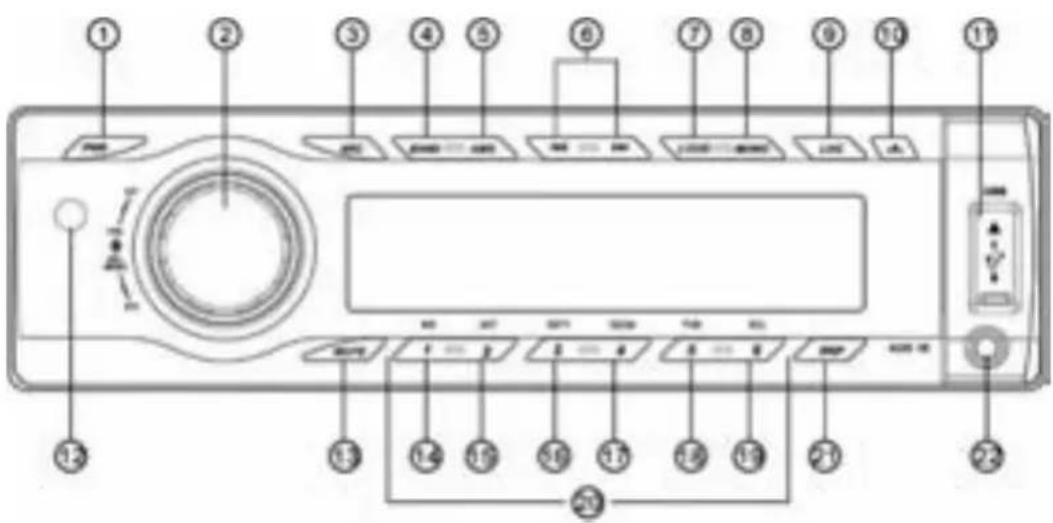

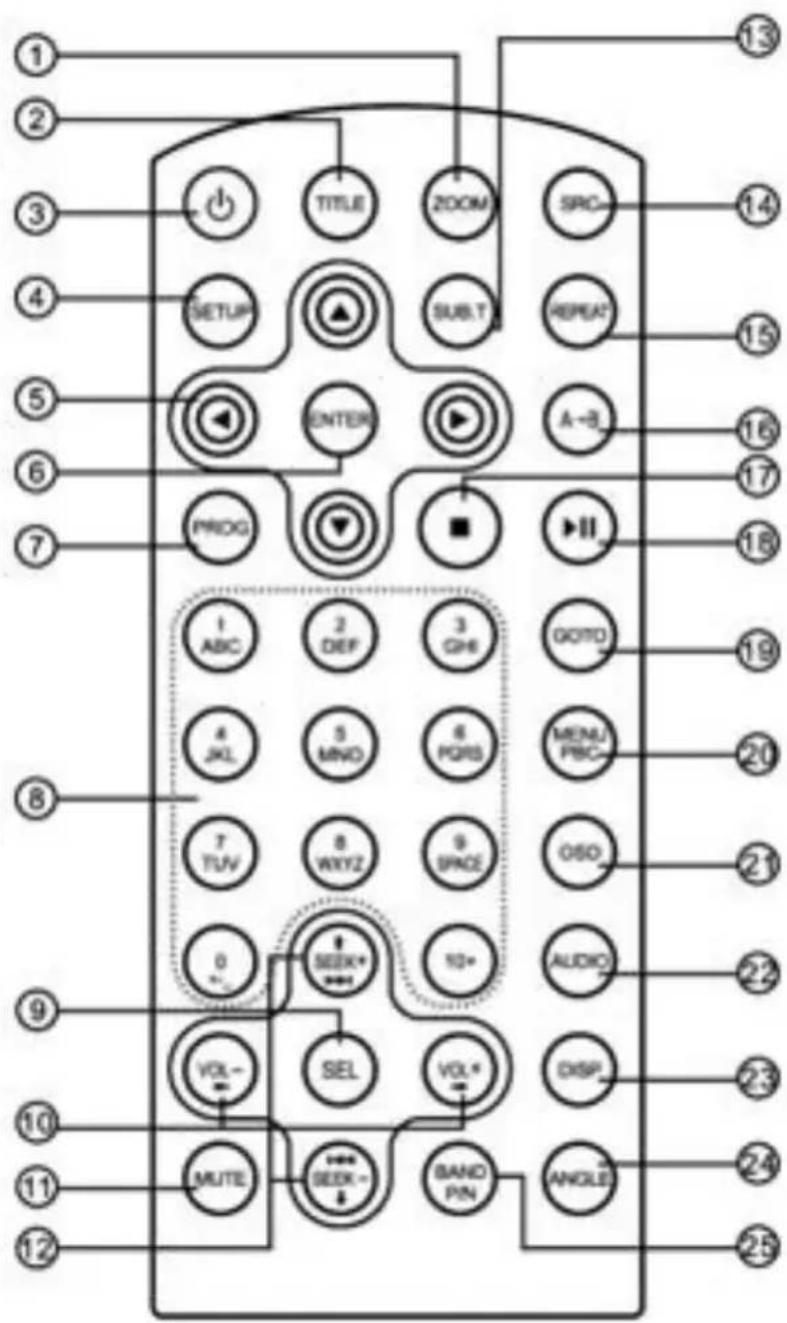

Элементы управления и их функции

1. Кнопка включения/отключения питания PWR
2. Регулятор параметров
3. Кнопка выбора источника сигнала SRC
4. Кнопка выбора диапазона радиоприемника BAND
5. Кнопка AMS - автоматическое сохранение настройки на радиостанции в памяти устройства и сканирование предварительно настроенных радиостанций
6. Кнопки настройки радио (в режиме радио); переход на следующий/предыдущий трек, перемотка трека в прямом/обратном направлении ▶▶ / ◀◀◀
7. Кнопка тонокомпенсации LOUD

8. Кнопка MONO - выбор стереорежима радио, переход к следующей папке/каталогу

9. Кнопка LOC - выбор местного или дальнего режимов приема; переход к предыдущей папке/каталогу

10. Кнопка открытия панели
11. Слот для подключения карт памяти с интерфейсом USB
12. ИК-сенсор пульта дистанционного управления
13. Отключение звука MUTE
14. Кнопка 1/II TOP - пауза воспроизведения или переход к первой дорожке CD и карт памяти SD/USB
15. Кнопка 2/INT - управление режимом сканирующего воспроизведения
16. Кнопка 3/RPT - управление режимом повторного воспроизведения
17. Кнопка 4/RDM - управление режимом воспроизведения в случайном порядке
18. Кнопка 5 P/N – выбор системы цветности (NTSC/ PAL60/PAL)
19. Кнопка 6 R/L – выбор стереодорожек для дисков DVD/VCD (L/R/ST)
20. Кнопки 1 – 6 предназначены для запоминания и выбора радиостанций
21. Кнопка выбора режима индикации DISP
22. Линейный стереовход AUX IN
23. Кнопка извлечения диска
24. Отверстие кнопки сброса настроек устройства RESET
25. Индикатор статуса передней панели (мигает при снятой панели, непрерывно горит, когда панель откинута)
26. Слот для загрузки дисков
27. Слот для карт памяти SD

1 2 3 4 5 6 7 8 9 10 11 12 TITLE ZOOM SYNC SETUP SUB.T REPEAT ENTER A→B_ PROG ■ ▶II_ ABC DEF GHD JKL MND PQRS TUV WXYZ SPNZ SEEK* 10+ VOL- SEL VOL* MUTE SEEK- BAND PIN AUDIO DISP_ ANGLE 13 14 15 16 17 18 19 20 21 22 23 24 25

1. Кнопка увеличения изображения ZOOM
2. Кнопка выбора заглавия TITLE
3. Кнопка включения/выключения питания
4. Кнопка вызова меню настроек устройства SETUP

5. Кнопки управления перемещением курсора

6. Кнопка подтверждения выбора ENTER

7. Кнопка программирования порядка воспроизведения PROG
8. Цифровая клавиатура
9. Кнопка выбора параметра звучания и входа в меню специальных настроек устройства SEL
10. Кнопки регулировки громкости или выбранного параметра звучания VOL-, VOL+
11. Кнопка приглушения звука MUTE
12. Кнопки настройки радиоприемника и перехода к предыдущему/ следующему треку ◄◄◄/ ►►
13. Кнопка выбора языка субтитров SUB.T
14. Кнопка выбора режима работы SRC
15. Кнопка управления режимом повторного воспроизведения REPEAT
16. Кнопка повторного воспроизведения произвольного участка записи А-В
17. Кнопка остановки воспроизведения ■
18. Кнопка паузы/воспроизведения ▶II
19. Кнопка перехода к произвольному месту записи GOTO
20. Кнопка вызова экранного меню и управления режимом PBC MENU/PBC
21. Кнопка вывода на экран информации о воспроизведении OSD
22. Кнопка выбора языка звукового сопровождения AUDIO
23. Кнопка выбора режима демонстрации времени воспроизведения DISP
24. Кнопка выбора камеры съемки ANGLE
25. Кнопка выбора системы цветности и диапазона радиоприемника BAND/P/N

Использование пульта дистанционного управления

• При использовании пульта дистанционного управления направляйте его на встроенный ИК-приемник сигналов ДУ.
• Дальность действия пульта дистанционного управления составляет 4-5 метров.
• Отклонение по горизонтали от прямого направления на ИК-приемник не должно превышать 25°.

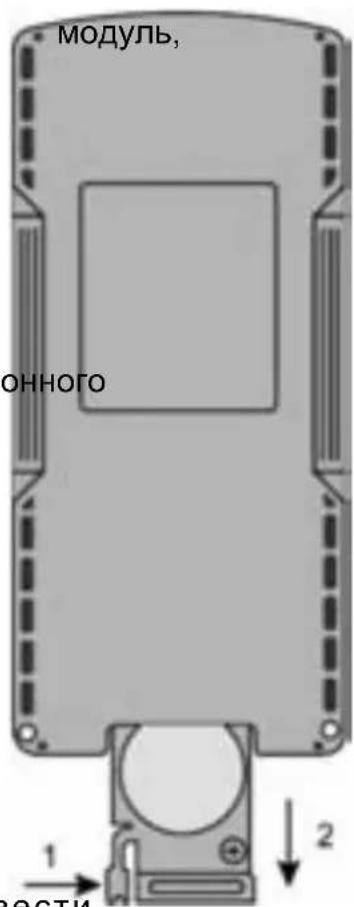

Установка батареек в пульт дистанционного управления

• Извлеките батарейный расположенный в нижнем торце пульта дистанционного управления, нажав на выступ и потянув, как показано на рисунке.
• Установите новую батарейку, правильно расположив контакты "+" и "−". Затем вставьте батарейный модуль в пульт до щелчка. Подходящий тип литиевых батареек - CR2025.
• Использование пульта дистанц управления: сенсор сигналов дистанционного управления должен быть недалеко и в прямой видимости от пульта дистанционного управления.

Осторожно!

• Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.
• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.
• Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

МОДУЛЬ, ОННОГО 1 2 вести

Общие операции

Включение и выключение устройства

Для включения устройства нажмите кнопку PWR, для отключения удерживайте ее нажатой более 2 секунд.

Кнопка RESET

Кнопка RESET (24) находится на корпусе за передней панелью и нажатия следует воспользоваться шариковой ручкой или другим подобным заостренным предметом. Кнопка утоплена внутрь корпуса устройства, что позволяет избежать ее случайного нажатия. После нажатия и удержания данной кнопки в течение 2 секунд из памяти устройства будут стерты все запрограммированные радиостанции и сброшена настройка часов. Данная кнопка должна быть нажата при появлении на дисплее ошибочной индикации или при неверном функционировании.

Выбор источника звучания

Последовательно нажмите кнопку SRC для выбора одного из источников аудиопрограмм в следующем порядке:

DISC (устройство дисков) → USB (карта памяти USB) → CARD (карта памяти SD) → AUX (линейный стереовход) → TUNER (радиоприемник)

Режимы воспроизведения дисков и карт памяти USB, SD доступны только при условии, что в устройство загружен соответствующий носитель информации (диск, карта памяти).

Регулировка громкости

Для увеличения громкости вращайте регулятор параметров (2) по часовой стрелке, для уменьшения – против часовой стрелки.

Настройка звучания

Для выбора желаемого режима настройки звучания нажмите на регулятор параметров (2). Режимы выбираются в следующем порядке:

VOL (громкость) → SUB (громкость сабвуфера) → BAS (низкие частоты) → TRE (высокие частоты) → BAL (баланс левого – правого каналов) → FAD (баланс переднего – тылового каналов) → ...

Громкость сабвуфера регулируется только при включенном сабвуфере.

Настройка желаемого звучания осуществляется вращением регулятора параметров.

Отключение звука

Для отключения звука устройства нажмите кнопку MUTE. На дисплее будет мигать надпись MUTE. Для включения звука нажмите кнопку MUTE еще раз или поверните регулятор параметров в любом направлении.

Вывод текущего времени на дисплей и установка времени

Для вывода текущего времени на дисплей устройства нажимайте кнопку DISP. Дисплей вернется в прежний режим индикации автоматически через 5 секунд.

Для входа в режим настройки часов нажмите данную кнопку и удерживайте ее нажатой более 2 секунд, пока значение минут не начнет мигать на дисплее передней панели. Вращайте регулятор параметров для изменения значения минут. Нажмите на регулятор параметров для перехода к регулировке значения часов. Вращайте регулятор параметров для изменения значения часов. Выход из режима настройки текущего времени происходит при повторном нажатии кнопки DISP или автоматически, если в течение 5 секунд не выполняются никакие действия по настройке часов.

Отображение информации ID3 TAG

Если какие-либо файлы MP3 или WMA содержат информацию ID3 TAG (текстовая информация об исполнителе, музыкальном произведении и т.д.), такую как название композиции, имя исполнителя, название альбома, год издания или комментарии, то она будет автоматически выводиться на дисплей в циклическом порядке во время воспроизведения данного трека:

Внимание! Устройство поддерживает только латинские ID3 TAG, названия папок, файлов и треков.

Управление радиоприемником

При необходимости переключения устройства в режим работы радиоприемника нажимайте кнопку SRC. На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажмите кнопку BAND. Диапазоны будут переключаться циклически в следующем порядке: FM1 → FM2 → FM3 → FM (УКВ) →

Автоматическая настройка на радиостанцию

Удерживайте нажатой более 0.5 секунд кнопку ▶▶ или ◀для автоматического поиска радиостанции в направлении увеличения или уменьшения частоты настройки.

Ручная настройка на радиостанцию

Для увеличения или уменьшения частоты настройки на один шаг нажмите кнопку ▶▶ или ◀◀◀

Ручное сохранение настройки на радиостанцию в памяти устройства

Нажмите кнопку желаемой ячейки памяти предварительной настройки (1 – 6) и удерживайте ее в нажатом положении более 2 секунд. В память данной кнопки будет внесена радиостанция, на которую настроен радиоприемник.

Автоматическая настройка на радиостанции с сохранением в памяти устройства

Нажатие кнопки AMS более чем на 2 секунды приведет к включению функции автоматической настройки на радиостанции в выбранном диапазоне и сохранению в памяти устройства шести радиостанций с наиболее мощным сигналом. По окончании настройки включится режим сканирования станций.

Прослушивание радиостанции, настройка на которую сохранена в памяти устройства

Нажмите на кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на желаемую радиостанцию. Номер нажатой кнопки появится на дисплее устройства.

Сканирование предварительно настроенных радиостанций

Для сканирования предварительно настроенных радиостанций нажмите кнопку AMS. Во время сканирования радиоприемник будет последовательно на 5 секунд настраиваться на каждую радиостанцию, хранящуюся в памяти устройства. Порядковый номер каждой радиостанции в памяти устройства будет мигать на дисплее. Для остановки сканирования нажмите еще раз кнопку AMS или нажмите любую из цифровых кнопок 1 - 6.

Выбор стереофонического или монофонического режимов работы радиоприемника

Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточно силен. На дисплее в этом случае загорается индикатор стереоприема. Отключение стереофонического режима приема (режим MONO) может понадобиться, если выбранная радиостанция принимается с сильным шумом или с помехами. Для этого нажмите кнопку MONO. При этом на дисплее исчезнет индикатор стереоприема и на некоторое время появится надпись MONO. Нажмите кнопку MONO повторно для возврата к режиму стереоприема.

Выбор местного или дальнего режимов приема

Для переключения режимов нажмите кнопку LOC. Изначально устройство работает в режиме дальнего приема (DX). При переключении режимов на дисплее устройства на несколько секунд включается надпись "LOCAL" или "-DX-". В режиме местного приема чувствительность автопоиска немного

снижена для наиболее точной настройки на радиостанции, уровень приема которых чрезмерно высок.

Режим специальных настроек устройства

Для входа в меню специальных настроек нажмите на регулятор параметров (2) и удерживайте его нажатым в течение примерно 2 секунд. Для настройки выбранной опции вращайте регулятор параметров. Для перехода к следующей опции меню кратковременно нажмите на регулятор параметров. Выход из режима специальных настроек происходит автоматически, если в течение 5 секунд не выполняются никакие действия по изменению настроек.

1. "EQ"

При помощи опции EQ можно выбрать наиболее приятную для вашего слуха настройку звучания. Вращайте регулятор параметров по часовой стрелке для выбора настроек в следующем порядке:

EQ OFF (коррекция отключена) → ROCK (рок-музыка) → POP (поп-музыка) → CLASSIC (классическая музыка) → FLAT (ровная частотная характеристика) →

Вращайте регулятор параметров против часовой стрелки для выбора настроек в обратном порядке.

Внимание! Выбор любой предоставленной настройки звучания, отличной от DSP OFF, лишает возможности ручной регулировки тембра.

2. "BEEP"

Данная функция управляет звуковыми сигналами, сопровождающими все нажатия на кнопки. "ON" - звуковые сигналы включены (фабричная установка), "OFF" - звуковые сигналы выключены.

3. "SUBW"

Данная функция управляет выходом на сабвуфер: "ON" - выход на сабвуфер включен, "OFF" - выключен.

4. "12/24 HOUR"

Данная функция управляет форматом вывода времени на дисплей устройства. В случае выбора 12-часового формата перед значением времени выводится "АМ" с 00:00 до 11:59 и "РМ" с 12:00 до 23:59.

5. "VOL"

Данная функция позволяет задать уровень громкости, который будет устанавливаться при включении устройства.

VOL LAST. В этом случае при включени автоматически установлен уровень громкости, который был при последнем выключении питания.

VOL ADJ. После выбора данной опции еще раз нажмите регулятор параметров. На дисплее появится надпись "A-VOL". После этого

вращением регулятора параметров выберите желаемый уровень громкости, который будет устанавливаться при каждом включении устройства.

Основные операции управления воспроизведением

Загрузка дисков

Нажмите кнопку на передней панели устройства, чтобы открыть панель. Вставьте компакт-диск в слот таким образом, чтобы рабочая сторона (сторона, на которую нанесена запись) была обращена вниз. Закройте панель.

Извлечение дисков

Нажмите кнопку на передней панели устройства, чтобы открыть панель. Затем нажмите кнопку извлечения компакт-диска (23). Если извлеченный диск не будет вынут из устройства в течение примерно 10 секунд, он будет автоматически загружен обратно в устройство.

Подключение карты памяти SD

Вставьте карту памяти в слот (27) до щелчка. Устройство автоматически переключится на карту памяти, на дисплей будет выведено сообщение "CARD".

Для извлечения карты памяти SD выйдите из режима воспроизведения "CARD", откройте переднюю панель, нажмите на карту посередине слота, затем потяните ее на себя.

Подключение карты памяти с интерфейсом USB

Откройте крышку на разъеме USB (11). Вставьте карту памяти в разъем. Устройство автоматически переключится на карту памяти, на дисплей будет выведено сообщение "USB".

Для извлечения карты памяти выйдите из режима воспроизведения "USB", затем потяните ее на себя.

Включение режима воспроизведения

При загрузке дисков и карт памяти воспроизведение начинается автоматически с первого трека.

Временная остановка воспроизведения

Во время воспроизведения диска нажмите кнопку ▶II для временной остановки воспроизведения. Для продолжения воспроизведения повторно нажмите данную кнопку.

Детальное описание функций проигрывателя дисков

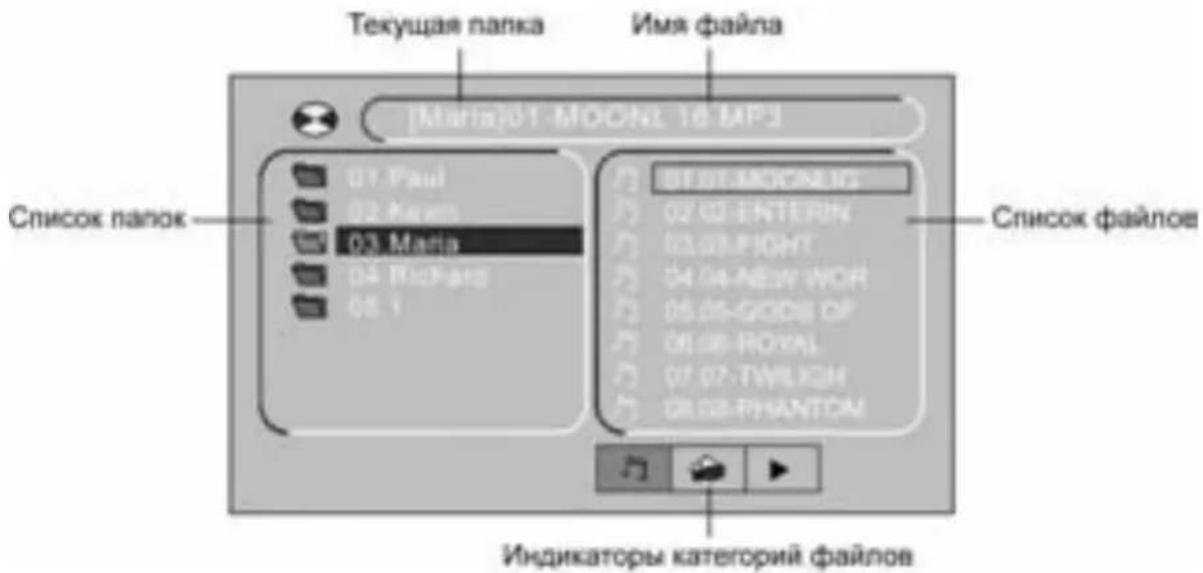

Меню управления воспроизведением

Во время воспроизведения дисков, содержащих файлы MP3, WMA, AVI, MPG, JPG, на дополнительный монитор выводится меню управления воспроизведением:

Текущая папка Имя файла [Maria]01-MOONL 16-MPI Список папок 01. Paul 02. New 03. Maria 04. RicPars 05. 1 01.01-MOCINEUS 02.02-ENTERIN 03.03-FIGHT 04.04-NEW-WOR 05.05-GOOD DF 06.06-ROYAL 07.07-TWLEIGH 08.08-PHANTOM Список файлов Индикаторы категорий файлов

1. Используйте кнопки перемещения курсора ◀/▶ для выбора необходимой категории файлов:

Аудиофайлы

Файлы изображений

Файлы видеозаписей

Нажимайте кнопку ENTER для подтверждения выбора.

1. Используйте кнопки перемещения курсора ◀/▶ для выбора окна со списком папок. Затем выберите папку при помощи кнопок управления курсором▲/▼. Нажмите кнопку ENTER для подтверждения выбора.
2. Используйте кнопки перемещения курсора ◀/▶ для выбора окна со списком файлов выбранной папки. Затем выберите файл при помощи кнопок управления курсором ▼/▲. Нажмите кнопку ENTER для подтверждения выбора.

Примечания:

1. Во время выбора файлов изображений в окне списка папок выводится уменьшенное изображение текущего файла.
2. В режиме вывода изображений нажмите кнопку ▶II для включения режима слайд-шоу. Нажмите кнопку ■ для выхода из режима просмотра изображений.
3. В режиме вывода изображений нажимайте кнопку PROG для выбора различных эффектов при выводе очередного изображения.
4. В режиме вывода изображений поочередно нажимайте кнопки ◀/▶ для поворота изображения против часовой стрелки/по часовой стрелке; нажимайте кнопки ▼/▲ для зеркального поворота изображений слева-направо/вверх-вниз.
5. В режиме воспроизведения аудиофайлов нажатие кнопки ■ приводит к выводу на экран заставки. Для возврата в меню управления воспроизведением нажмите кнопку ▶II.

Меню диска

Во время воспроизведения диска нажимайте кнопку TITLE на пульте ДУ для перехода в меню Названий. Используя кнопки перемещения курсора, выбирайте нужное Название, затем нажмите кнопку ENTER.

Во время воспроизведения диска нажимайте кнопку MENU на пульте ДУ для перехода в меню диска. Используя кнопки перемещения курсора, выбирайте нужную опцию, затем нажмите кнопку ENTER.

Нажмите кнопку MENU/PBC на пульте ДУ для включения/выключения функции PBC. Данная функция обычно реализуется на дисках VCD 2.0.

1. Если функция РВС включена, то после загрузки диска на экран монитора автоматически будет выведено меню диска. Для перехода к необходимой части (треку) используйте цифровые кнопки пульта ДУ или кнопки ◀◀◀ и ▶▶.
2. Если функция РВС выключена, то меню диска будет недоступно. Для выбора необходимой части диска во время воспроизведения при помощи цифровых кнопок на пульте ДУ наберите номер требуемой части (трека).

Ускоренное воспроизведение в прямом и обратном направлении

Нажмите и удерживайте нажатой в течение 2 секунд кнопку ▶▶ или для ускоренного воспроизведения в прямом или обратном направлении на одной из следующих скоростей: X2, X4, X8, X20.

Повторное воспроизведение

Во время воспроизведения нажимайте последовательно кнопку REPEAT на пульте ДУ или кнопку RPT на передней панели для выбора одного из следующих режимов повторного воспроизведения: "ЧАСТЬ" (повтор Части), "ЗАГЛАВИЕ" (повтор Названия), "ВЫКЛ." (повторное воспроизведение отключено).

Во время воспроизведения нажимайте последовательно кнопку REPEAT или RPT для выбора одного из следующих режимов повторного воспроизведения: "ПОВ. 1" (повтор Части или трека), "ПОВ. ВСЕГО" (повтор диска), "ВЫКЛ." (повторное воспроизведение отключено).

Во время воспроизведения нажимайте последовательно кнопку REPEAT на пульте ДУ или кнопку RPT на передней панели для выбора одного из следующих режимов повторного воспроизведения: "ПОВ. 1" (повтор трека), "REP DIR" (повтор папки/каталога), "ПОВ. ВСЕГО" (повтор диска), "ВЫКЛ." (повторное воспроизведение отключено).

Повторное воспроизведение фрагмента записи А-В

Во время воспроизведения нажмите кнопку А-В на пульте ДУ для выбора начала фрагмента. Затем повторно нажмите кнопку А-В для выбора окончания фрагмента. Нажмите кнопку А-В третий раз для отключения режима повторного воспроизведения фрагмента записи.

Сканирующее воспроизведение

Во время воспроизведения нажмите кнопку INT на передней панели, чтобы включить режим воспроизведения первых 10 секунд каждого трека. Нажмите кнопку второй раз, чтобы отметить этот режим.

Воспроизведение в случайном порядке

Во время воспроизведения нажмите кнопку RDM на передней панели, чтобы включить режим воспроизведения в случайном порядке. Нажмите кнопку второй раз, чтобы отметить этот режим.

Увеличение/уменьшение изображения

Во время воспроизведения нажимайте последовательно кнопку ZOOM на пульте ДУ для выбора одного из следующих режимов увеличения: X2, X3, X4, X1/2, X1/3, X1/4, ВЫКЛ. (режим увеличения выключен).

В режиме увеличенного изображения используйте кнопки перемещения курсора для задания видимой области кадра.

Переход к произвольному месту записи на диске

Во время воспроизведения нажимайте кнопку GOTO на пульте ДУ. Затем при помощи кнопок управления курсором ◀/▶ выберите необходимую позицию номера Части (трека) или времени воспроизведения текущей Части (трека). Затем при помощи цифровых клавиш введите необходимый номер Части (трека) или время от начала текущей Части (трека). Нажмите на кнопку ENTER для подтверждения выбора.

Программирование последовательности воспроизведения

Во время воспроизведения нажимайте кнопку PROG на пульте ДУ. Затем при помощи кнопок управления курсором выберите необходимую позицию в последовательности воспроизведения —:—. В каждой позиции первые две цифры означают номер Заглавия (альбома), вторые две цифры - номер Части (трека). Введите необходимые значения при помощи цифровых кнопок.

Во время воспроизведения нажимайте кнопку PROG на пульте ДУ. Затем при помощи кнопок управления курсором выберите необходимую позицию в последовательности воспроизведения. Введите необходимый номер трека при помощи цифровых кнопок.

Для начала воспроизведения по программе нажмите кнопку ▶II или выберите опцию "PLAY" (ВОСПРОИЗВЕДЕНИЕ) в экранном меню и нажмите кнопку ENTER.

Для того, чтобы удалить все записи в программе воспроизведения, выберите опцию "CLEAR" (СБРОС) и нажмите кнопку ENTER.

Для того, чтобы выйти из режима воспроизведения по программе, нажмите кнопку PROG еще раз.

Выбор языка звукового сопровождения

Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пульте ДУ или 6 на панели для выбора одного из записанных на диске языков звукового сопровождения.

На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух языках. Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пульте ДУ или кнопку 6 на передней панели для выбора одной из стереодорожек или стереорежима: "МОНО ЛЕВЫЙ" (левый канал), "МОНО ПРАВЫЙ" (правый канал), "СТЕРЕО" (стереорежим).

Выбор камеры (угла) просмотра (ANGLE)

Во время воспроизведения диска нажимайте кнопку ANGLE для выбора угла просмотра (камеры), если на диске имеются сцены, записанные более чем одной камерой.

Выбор языка субтитров

Во время воспроизведения диска последовательно нажимайте кнопку SUB.T на пульте ДУ для выбора одного из записанных на диске языков субтитров или для отключения субтитров.

Основные операции по изменению настроек проигрывателя

Для вывода на экран монитора меню настройки нажмите кнопку SETUP на пульте ДУ в режиме воспроизведения или остановки.

1. Когда указатель находится в верхней части меню, используйте кнопки ◀/▶ для перемещения по различным страницам меню.
2. Нажмите кнопку ▼ для перехода в список опций выбранной страницы. Затем используйте кнопки ▲/▼ для выбора необходимой опции.
3. Нажмите кнопку ▶ для перехода в список значений выбранной опции. Затем используйте кнопки ▲/▼ для выбора необходимого значения. Подтвердите выбор нового значения кнопкой ENTER.
4. Для возврата в список опций или в режим выбора страниц нажмите кнопку ◀.
5. Для выхода из меню настроек проигрывателя нажмите кнопку SETUP.

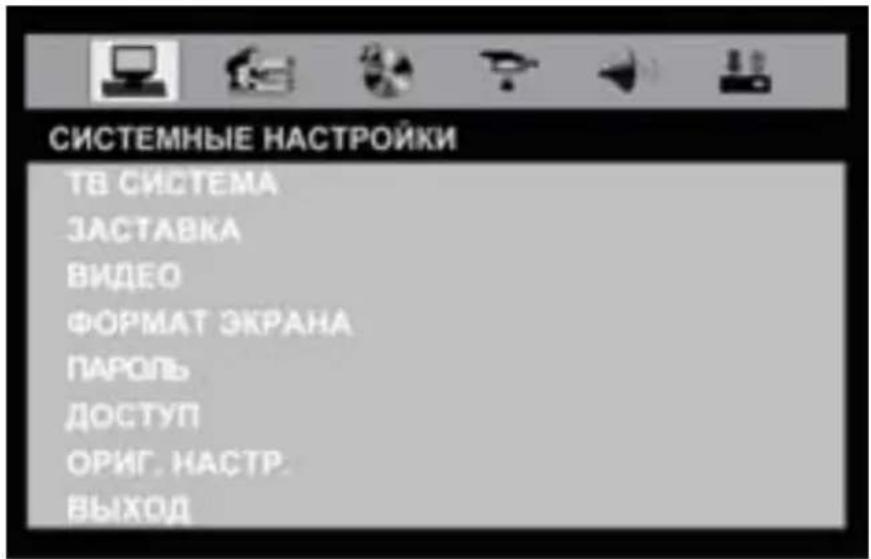

Меню системных настроек

СИСТЕМНЫЕ НАСТРОЙКИ ТВ СИСТЕМА ЗАСТАВКА ВИДЕО ФОРМАТ ЭКРАНА ПАРОЛЬ ДОСТУП ОРИГ. НАСТР. ВЫХОД

ТВ СИСТЕМА

Вы можете выбрать на устройстве телевизионную систему, которая соответствует системе вашего телевизора/монитора.

• Выберите "NTSC" для телевизора/монитора системы NTSC. Если диск записан в системе PAL, то устройство во время воспроизведения будет перекодировать видеосигнал в систему NTSC.
• Выберите "PAL 60" для телевизора/монитора системы PAL, который поддерживает частоту кадров 60 Гц. Если диск записан в системе NTSC, то устройство во время воспроизведения будет перекодировать видеосигнал в систему PAL, оставляя частоту кадров 60 Гц без изменений.
• Выберите "PAL" для телевизора/монитора системы PAL. Если диск записан в системе NTSC, то устройство во время воспроизведения будет перекодировать видеосигнал в систему PAL.
• Выберите "АВТО" для мультисистемного телевизора/монитора. В этом случае видеопрограмма будет воспроизводиться в той системе, в которой она записана на диске.

3ACTABKA

Хранитель экрана. Если данная функция включена, изображение хранителя экрана будет появляться каждый раз, когда на устройстве останавливается воспроизведение или воспроизводимое изображение останавливается на несколько минут:

ВКЛ: Данная функция включена.

ВЫКЛ: Данная функция выключена.

ВИДЕО Всегда выбирайте значение "ЧЕРЕССТР. YUV".

ФОРМАТ ЭКРАНА

Существует два типа мониторов: обычные мониторы, имеющие формат изображения (соотношение ширины и высоты изображения на экране) 4:3, и широкоэкранные мониторы, имеющие формат изображения 16:9.

Установите тот формат изображения, который соответствует формату изображения используемого монитора.

4:3 PS: Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет обрезано с правой и левой стороны.

4:3 LB: Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет иметь черные полосы в верхней и нижней части экрана.

16:9: Выбирайте данный формат, если для просмотра используется широкоэкранный монитор или телевизор.

ПАРОЛЬ

После выбора данной опции устройство сначала предложит ввести старый пароль (надпись "ПАРОЛЬ"). Для ввода пароля используйте цифровые клавиши. Завершите ввод пароля кнопкой ENTER.

На заводе-изготовителе устанавливается пароль "0000".

Когда в поле значения пароля выводится символ открытого замка, вы можете ввести любой собственный пароль.

ДОСТУП

Данный раздел меню настройки позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном устройстве: от уровня 1 (ребенок) до "Открыть" (без ограничений).

Чем меньше значение, тем более строгие ограничения для просматриваемого материала:

Для того, чтобы иметь возможность изменить значение уровня доступа, в опции "ПАРОЛЬ" должен индицироваться символ открытого замка. Для этого в опции "ПАРОЛЬ" следует ввести верный пароль и нажать кнопку ENTER.

ОРИГ. НАСТР.

Данная опция позволяет сбросить все настройки меню в состояние, которое было установлено при изготовлении устройства.

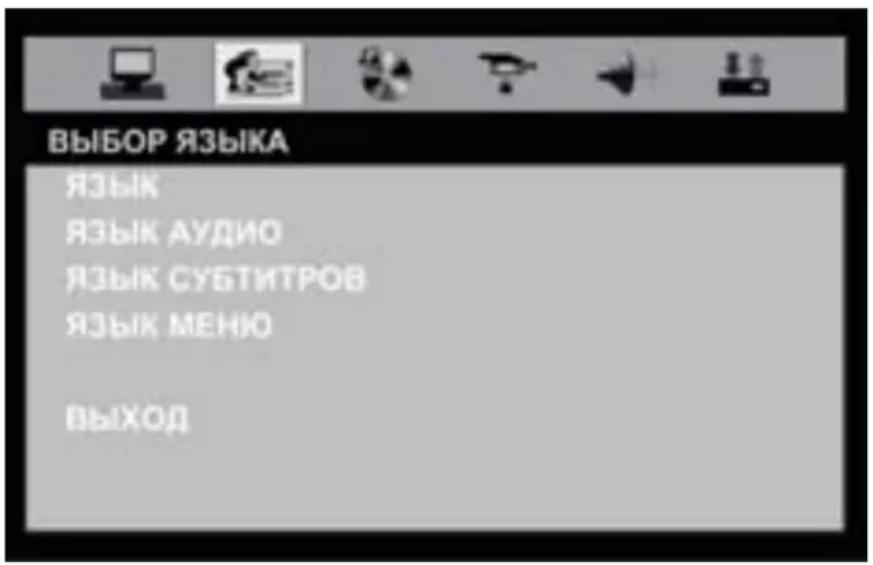

Меню языковых настроек

ВЫБОР ЯЗЫКА ЯЗЫК ЯЗЫК АУДИО ЯЗЫК СУБТИТРОВ ЯЗЫК МЕНЮ ВЫХОД

Опция ЯЗЫК позволяет пользователю выбрать предпочтительный язык системы экранных меню устройства.

Опция ЯЗЫК АУДИО позволяет пользователю выбрать предпочтительный язык звукового сопровождения.

Раздел ЯЗЫК СУБТИТРОВ позволяет пользователю выбрать предпочтительный язык субтитров или выключить субтитры.

Опция ЯЗЫК МЕНЮ позволяет пользователю выбрать предпочтительный язык для меню диска DVD.

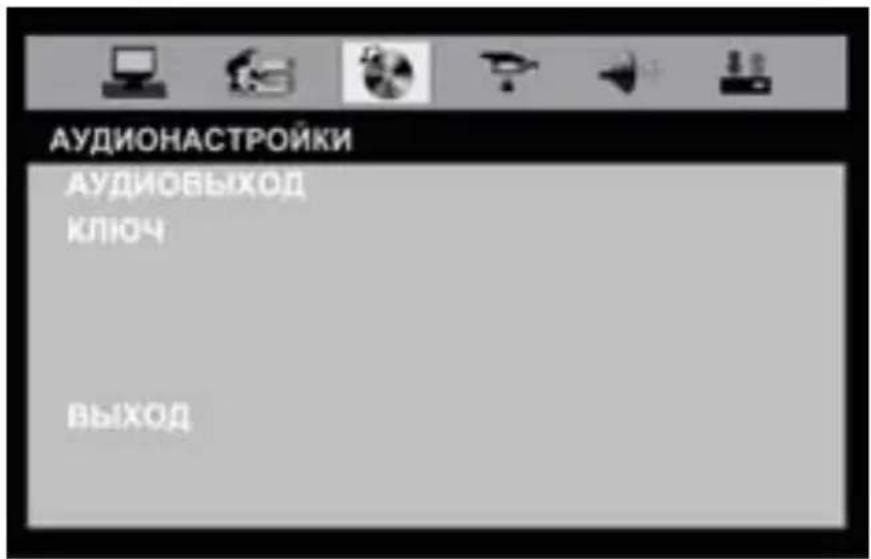

Меню аудионастроек

АУДИОНАСТРОЙКИ АУДИОВЫХОД КЛЮЧ ВЫХОД

АУДИОВЫХОД Всегда выбирайте значение "АНАЛОГОВЫЙ".

КЛЮЧ

Данная функция позволяет скорректировать тембр канала звукового сопровождения.

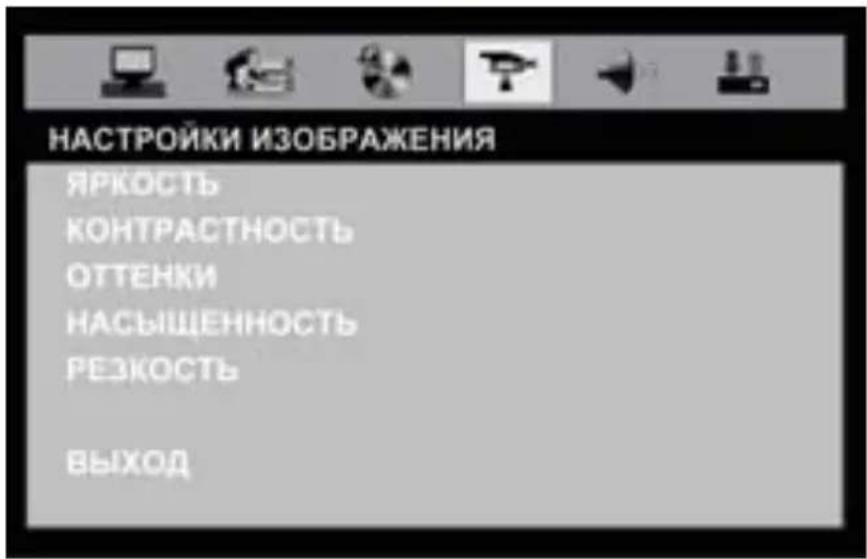

Меню настроек изображения

Данное меню позволяет регулировать такие параметры изображения, как яркость, контрастность, оттенки (только для видеозаписей в NTSC), цветовую насыщенность и резкость:

НАСТРОЙКИ ИЗОБРАЖЕНИЯ ЯРКОСТЬ КОНТРАСТНОСТЬ ОТТЕНКИ НАСЫЩЕННОСТЬ РЕЗКОСТЬ ВЫХОД

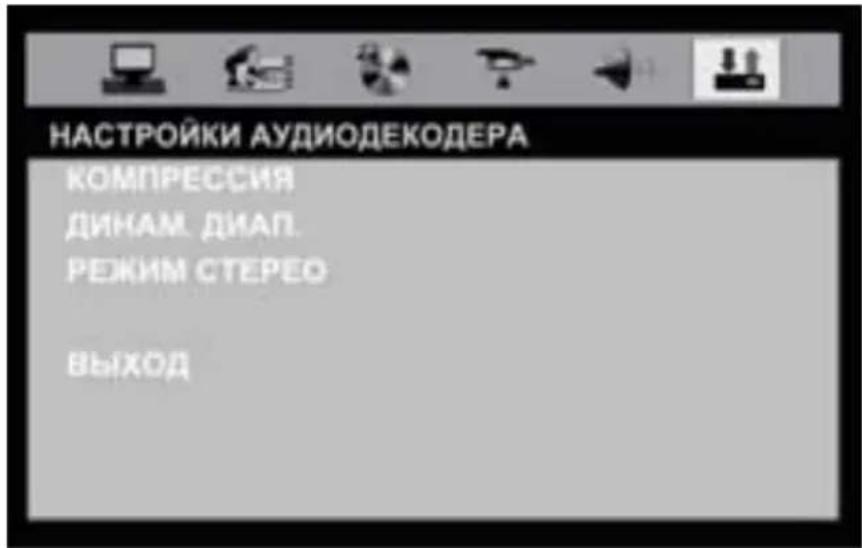

Меню настроек аудиодекодера

НАСТРОЙКИ АУДИОДЕКОДЕРА КОМПРЕССИЯ ДИКАМ. ДИАП. РЕЖИМ СТЕРЕО ВЫХОД

КОМПРЕССИЯ

Данная функция управляет автоматическим режимом компрессии аудиосигнала на линейном выходе.

ВЫКЛ.: Режим автоматической компрессии выключен.

ВКЛ.: В этом режиме происходит автоматическое сжатие динамического диапазона, нормализация уровня диалогов и защита от перегрузки в результате смешения каналов 5.1-канального звука при преобразовании его в стереоформат. Данный режим может потребоваться при использовании дополнительного ВЧ-модулятора или чтобы не тревожить окружающих при просмотре DVD в ночное время.

ДИНАМ. ДИАП.

Данная функция используется для ручной настройки коэффициента сжатия динамического диапазона звукового сигнала от значения OFF (сжатие выключено) до значения FULL (максимальное сжатие). Функция доступна, если только отключена функция автоматической компрессии динамического диапазона "КОМПРЕССИЯ".

РЕЖИМ СТЕРЕО

На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух языках. Выбирайте необходимый режим воспроизведения из следующего списка: "СТЕРЕО", "МОНО ЛЕВЫЙ", "МОНО ПРАВЫЙ", "МОНО".

Эксплуатационные ограничения и текущий ремонт

Устройство предназначено для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее повреждения корпуса или соединительного кабеля.

Ошибка, допущенные при установке и эксплуатации устройства, могут быть приняты за неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании устройства.

Данное устройство имеет специальный фильтр, позволяющий практически исключить помехи по питанию. Однако на некоторых автомобилях (в частности, на старых моделях) могут быть слышны щелчки или другие нежелательные помехи.

При замене предохранителей убедитесь, что новый предохранитель такого же типа и номинала. Использование других предохранителей может вызвать выход из строя устройства. В данной модели используется один предохранитель на 15 А, расположенный на задней стенке корпуса непосредственно под основным разъемом электрической проводки.

При отсутствии видимых причин неисправности устройство следует демонтировать и обратиться в сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения устройства.

Неисправность Причина Устранение

Нет питания	Перегорелпредохранитель	Поменяйте перегоревшийпредохранитель на предохранительнужного номинала. Еслипредохранитель перегорит снова,обратитесь в сервисный центр
	Неправильное подключениеКлюч не повернут в замке зажигания автомобиляв положение ON (зажигание)	Проверьте подключение питанияЕсли в качестве источника питаниявыбрана дополнительная цепьпитания, но двигатель не работает,поверните ключ в замке зажигания вположение "ACC" (дополнительное)
Воспроизведениене начинается	Диск не загружен в устройствоили загружен неправильно	Загрузите диск в устройство рабочейстороной вниз
	Диск загрязнен Очистите поверхность диска
	Низкое напряжение аккумуляторной батареи автомобиля	Зарядите аккумуляторную батареюавтомобиля. Если устройство послеэтого все равно не работает,проконсультируйтесь с дилером
	В устройство загружен диск нетого формата, который может воспроизводить данный устройство	Загружайте в устройство только тедиски, которые устройство может воспроизводить
На дисплее надпись "ERROR"	Воспроизводимый диск поврежден, загрязнена рабочая поверхность диска или диск вставлен рабочей стороной вверх	Сменить диск, очистить рабочую поверхность или установить диск правильно – рабочей стороной вниз
Нет изображения	Полностью убрана яркость изображения	Отрегулируйте яркость на мониторе или в меню SETUP
	Неправильное подключение	Проверьте правильность подключения устройства
Нет звука	Полностью убрана громкость звука	Установите нужный уровень громкости на устройстве или мониторе, который подключен к устройству
	Неправильное подключение	Проверьте правильность подключения устройства
	Используется режим ускоренного или замедленного воспроизведения в прямом или обратном направлении	В режиме ускоренного или замедленного воспроизведения в прямом или обратном направлении звук отключается
Звук или изображение искажены	Диск загрязнен или имеет царапины	Протрите рабочую поверхность диска от пыли и грязи. Не используйте для воспроизведения поцарапанные диски
	Устройство установлено в таком месте, где возникает сильная вибрация	Вибрация устройства может привести к "перескакиванию" звука и искажению изображения
Нет субтитров	На воспроизводимом диске DVD не записаны субтитры	Субтитры не могут быть вывед экран
	Субтитры выключены (при выборе языка субтитров установлена настройка "Off")	Выберите тот язык, на котором вы хотите выводить субтитры на экран монитора
Субтитры не убираются с экрана	Воспроизводимый диск DVD не допускает отключение субтитров	Субтитры невозможно убрать с экрана монитора
Невозможно изменить язык звукового сопровождения или язык субтитров	На воспроизводимом диске DVD записано звуковое сопровождение или субтитры только на одном языке	Если на диске не записаны звуковое сопровождение или субтитры на нескольких языках, вы не сможете изменить язык звукового сопровождения или субтитров
	Воспроизводимый диск DVD не допускает смену языка звукового сопровождения или субтитров	Язык звукового сопровождения или субтитров изменить невозможно
Невозможно переключить угол (камеру) просмотра	Запись на воспроизводимом диске DVD сделана только с одной камеры или с разных камер (углов просмотра) записаны только некоторые сцены на диске	Угол (камеру) просмотра невозможно переключить, если воспроизводимый диск или сцена не записаны с нескольких камер
	Воспроизводимый диск DVD не допускает переключение углов просмотра.	Угол просмотра (камеру) переключить невозможно

Хранение, транспортировка, ресурс, утилизация

Устройство рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы устройства - 2 года. Устройство не содержит вредных материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта дистанционного управления должны утилизироваться согласно местному законодательству по охране окружающей среды.

Гарантии поставщика

Устройство Prology DVD-2020U соответствует утвержденному образцу.

Изготовитель гарантирует соответствие устройства требованиям ГОСТ 122006-87, ГОСТ 22505-97, ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.

Устройство имеет гарантийный срок эксплуатации - 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности устройства, если их замена предусмотрена конструкцией и не связана с разборкой устройства:

• на пульт дистанционного управления, элементы питания (батарейки);
• комплект проводки, монтажные приспособления, документацию, прилагаемую к устройству.

Наименование: Пролоджи ДВД-2020Ю

Страна производитель: Китай.

Изготовитель: Сатурн Хай Тек Груп ЛТД.

Основное предназначение товара:

FM/YKB DVD/CD/MP3 SD/USB-ресивер

Юридический адрес изготовителя:

1А Кроун Лайн, Лондон, СВ16 ЗДЖ, Великобритания.
