PBP6B5B80H - плита BOSCH - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно PBP6B5B80H BOSCH в формате PDF.
| Тип продукта | Встраиваемая газовая панель |
| Модель | PBP6B5B80H |
| Марка | Bosch |
| Ширина (мм) | 580 |
| Глубина (мм) | 520 |
| Высота (мм) | 45 |
| Вес нетто (кг) | 8.5 |
| Тип газа | GZ 50 / GZ 35 / пропан-бутан (адаптированный) |
| Количество горелок | 5 |
| Мощность основной горелки (кВт) | 4.0 |
| Мощность дополнительных горелок (кВт) | 2.0, 1.75, 1.0, 0.6 |
| Электроподжиг | Да, автоматический |
| Защита от погасания пламени | Да (термопара) |
| Регулировка мощности | Плавная, 9 ступеней |
| Поверхность | Керамическое стекло (CeraGlass) |
| Цвет | Черный |
| Напряжение питания (В) | 220-240 |
| Частота (Гц) | 50/60 |
| Энергетический класс | A+ |
| Гарантия | 2 года |
| Очистка | Легко очищаемая поверхность |
| Аксессуары в комплекте | Форсунки для природного газа и баллона, инструкция |
Часто задаваемые вопросы - PBP6B5B80H BOSCH
Вопросы пользователей о PBP6B5B80H BOSCH
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего плита в формате PDF бесплатно! Найдите своё руководство PBP6B5B80H - BOSCH и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. PBP6B5B80H бренда BOSCH.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PBP6B5B80H BOSCH
[ru] Правила пользования Газовая варочная панель 27
PBP6B.....

PBC6B.....

PBH6B.....

1 Rostélyok
2 Kapcsolók
3 Takarék égőfej, max. 1 kW
1 Ruszty
2 Pokrętła
3 Palnik oszczędny o mocy do 1 kW
1 Grătare
2 Comenzi
3 Arzător economic cu până la 1 kW

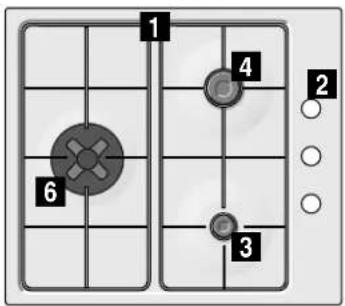

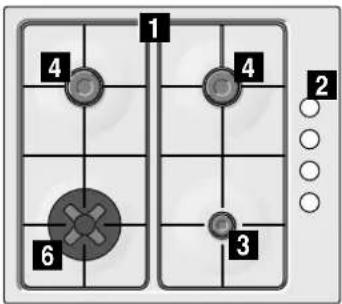

1 Решетки
2 Ручки управления
3 Экономичная конфорка до 1 кВт
4 Normál égőfej, max. 1,75 kW
5 Erős égőfej, max. 3 kW
6 Mini wok égőfej 3,3 kW-ig
4 Palnik zwykły o mocy do 1,75 kW
5 Palnik o dużej mocy do 3 kW
6 Minipalnik Wok o mocy do 3,3 kW
4 Arzător normal cu până la 1,75 kW
5 Arzător puternic cu până la 3 kW
6 Mini-arzător pentru wok până la 3,3 kW
4 Стандартная конфорка до 1,75 кВт
5 Конфорка повышенной мощности до 3 кВт
6 Конфорка Mini-Wok до 3,3 кВт
Tartalomjegyzék

Применение по назначению .....27

Важные правила техники безопасности.....28

Знакомство с прибором....29
Дополнительное оборудование. 29

Газовые конфорки....30
Ручной поджиг 30
Автоматический поджиг.... 30
Система газ-контроль 30
Выключение конфорки 30
Уровни мощности.... 30
Примечания 30
Советы по приготовлению блюд.... 31

Посуда....31
Подходящая посуда 31
Указания по использованию 31

Чистка и техническое обслуживание .....32
Очистка.... 32
Уход 32

Что делать в случае неисправности? .....33

Служба сервиса....34
Условия гарантийного обслуживания 34

Охрана окружающей среды....34
Правильная утилизация упаковки 34
Более подробную информацию о продукции, принадлежностях, запасных частях и службе сервиса можно найти на официальном сайте www.bosch-home.com и на сайте интернет-магазин www.bosch-eshop.com

Применение по назначению
Внимательно ознакомьтесь с данными инструкциями. Только после этого вы сможете правильно и безопасно пользоваться своим прибором. Сохраните руководство по эксплуатации и монтажу и, если прибор переходит к другому пользователю, передайте ему это руководство.
При невыполнении инструкций, содержащихся в данном руководстве, производитель освобождается от всякой ответственности.
Приведенные в данном руководстве рисунки являются ориентировочными.
Не снимайте защитную упаковку с электроприбора до момента проведения монтажа. Если вы заметили на приборе следы каких-либо повреждений, не подключайте его к сети. Свяжитесь с нашим сервисным центром.
Данный прибор относится к третьему классу защиты по стандарту EN 30-1-1 для газовых приборов: встроенное оборудование.
Перед тем, как установить новую варочную панель, позаботьтесь о том, чтобы установка проводилась в соответствии с руководством по монтажу.
Данный прибор нельзя устанавливать на яхтах и в автокемперах.
Данный прибор можно устанавливать только в хорошо проветриваемых помещениях.
Этот прибор не предназначен для использования с внешним таймером или пультом управления.
Все операции по установке, подключению к электросети, наладке и адаптации к другому виду газа должны проводиться сертифицированным специалистом в соответствии со всеми действующими нормами и законодательством, а также с предписаниями местных газо- и электроснабжающих компаний. Особое
внимание следует уделить требованиям к вентиляции.
Данный прибор настроен для использования с газом, указанным в табличке с характеристиками. При необходимости перенастроить его для использования с другим типом газа ознакомьтесь с руководством по монтажу. Для адаптации прибора к другому типу газа рекомендуем связаться с нашим сервисным центром.
Данный прибор предназначен исключительно длябытового использования и не может применяться в промышленных или коммерческих целях. Используйте прибор только для приготовления пищи, а не для обогрева помещения. Гарантия производителя действительно только в случае использования прибора по назначению.
Данный прибор предназначен для использования на высоте не более 2000 м над уровнем моря.
Не используйте защитные крышки для варочной панели и защитные ограждения для детей, за исключением рекомендованных производителем варочной панели. Это может привести к несчастному случаю, например, вследствие перегрева, возгорания или отслоения фрагментов материалов.
Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, ответенных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.
Детям не разрешается играть с прибором. Очистка и обслуживание прибора не должны производиться детьми, это допустимо, только если они старше 15 лет и их контролируют взрослые.
Не допускайте детей младше 8 лет к прибору и его сетевому проводу.

Важные правила техники безопасности
⚠️ Предупреждение – Существует опасность возгорания!
Скопление газа в закрытом помещении может привести к возгоранию. Следите, чтобы во время работы варочной панели не было сквозняков. Струя воздуха может задуть пламя на конфорках. Внимательно ознакомьтесь с инструкциями и правилами техники эксплуатации газовых конфорок.
⚠ Предупреждение – Существует опасность отравления!
Использование газового прибора повышает температуру, влажность и концентрацию продуктов сгорания в помещении, где он установлен. Необходимо обеспечить хорошую вентиляцию кухни, в особенности во время работы варочной панели: не загромождайте отверстия естественной вентиляции или установите устройство для механической вентиляции (вытяжку). При продолжительном или интенсивном использовании прибора может понадобиться дополнительное или более интенсивное проветривание: откройте окно или увеличьте мощность механической вытяжки.
⚠ Предупреждение – Существует опасность ожога!
Конфорки и поверхность вокруг них сильно нагреваются. Не прикасайтесь к раскаленной поверхности. Не допускайте к плите детей младше 8 лет.
- Если баллон со сжиженным газом находится не в вертикальном положении, то сжиженный пропан-бутан может попасть в прибор. При этом из горелок может вырываться сильное пламя. Некоторые части прибора могут повредиться и со временем стать негерметичными из-за неконтролируемого выхода газа, что может привести к ожогам. Держите баллоны со сжиженным газом всегда в вертикальном положении.
⚠ Предупреждение – Опасность возгорания!
- Необходимо наблюдать за процессом варки. Необходимо непрерывно наблюдать за кратковременным процессом варки.
Конфорки очень сильно нагреваются. Никогда не кладите легковоспламеняющиеся предметы на варочную панель. Не используйте варочную панель в качестве места складирования предметов.
- Нельзя хранить и использовать вблизи данного электроприбора или под ним едкие химические средства, газообразные вещества, легковоспламеняющиеся материалы и непищевые продукты.
Перегретый жир и масло легко возгораются. Не оставляйте нагревающийся жир или масло без присмотра. Если возгорание произошло, не заливайте огонь водой. Накройте сковороду или кастрюлю крышкой, чтобы погасить огонь, и выключите конфорку.
⚠ Предупреждение – Существует опасность получения травм!
- Использование поврежденной посуды, посуды неподходящего размера, кастрюль и сковород, края которых выступают за границы варочной панели, а также неправильная установка посуды на конфорку могут стать причиной серьезных травм. Следуйте советам и рекомендациям по использованию посуды.
- При неквалифицированном ремонте прибор может стать источником опасности. Любые ремонтные работы и замена газоподводящих труб или электропроводки должны выполняться только специалистами сервисной службы, прошедшими специальное обучение. Если прибор неисправен, отключите предохранитель в блоке предохранителей или выньте вилку сетевого провода из розетки и перекройте подачу газа. Вызовите специалиста сервисной службы.
- Если кнопка управления не поворачивается или держится слишком слабо, её нельзя использовать. Обратитесь в сервисную службу для ремонта или замены кнопки управления.
⚠ Предупреждение – Существует опасность поражения электротоком!
Нельзя пользоваться для очистки варочной панели пароочистителем.

Знакомство с прибором
В обзоре моделей Вы найдёте ваш прибор с информацией о мощностях горелки. → Страница 2
Дополнительное оборудование
В сервисном центре можно приобрести следующее дополнительное оборудование:

Дополнительная решётка Wok
Подходит только для использования на конфорках Wok. Используйте посуду с выпуклым дном.
Чтобы увеличить срок эксплуатации прибора, рекомендуется использовать дополнительную решётку Wok.

Дополнительная решётка для кофеварки
Подходит только для использования на самой маленькой конфорке. Используйте посуду с диаметром дна менее 12 см.

Панель для медленного кипе- ния
Эта принадлежность подходит только для низкотемпературного приготовления. Она может использоваться на экономичной или стандартной конфорках. Если на вашей варочной панели предусмотрено наличие нескольких стандартных конфорок, рекомендуется установить панель для медленного кипения на задней или передней правой стандартной конфорке.
Кладите принадлежность выемками вверх на держатель, никогда не кладите её прямо на конфорку.

Горелка предназначена исключительно для приготовления пищи на медленном огне. Снимите экономичную газовую горелку и замените её на горелку Simmer Cap. Всегда ставьте посуду на решётку, никогда не ставьте её прямо на горелку Simmer Cap.
Артикул
HEZ298108 Дополнительная решетка для сковороды вок: Чугунная решетка (3,3 kW)
HEZ298110 Дополнительная решётка Wok: эмалированная сталь
HEZ298114 Дополнительная решётка для кофеварки
HEZ298105 Панель для медленного кипения
HEZ298104 Крышка конфорки Simmer Cap
Производитель не несет ответственности за последствия неиспользования или неправильного использования этого дополнительного оборудования.

Газовые конфорки
Около каждой ручки управления указано, какую конфорку она включает

Чтобы варочная панель хорошо работала, следите за тем, чтобы решетки и все детали горелок были правильно установлены. Не меняйте местами крышки горелок.

-
Нажмите на ручку управления нужной вам конфорки и поверните ее влево до нужной отметки.
-
Поднесите к горелке кухонную зажигалку или открытое пламя (зажигалки, спички и т. п.).
Автоматический поджиг
Если на варочной панели имеется автоматический поджиг (свечи):
- Нажмите на ручку управления нужной вам конфорки и поверните ее влево до отметки максимальной мощности.
Когда вы нажимаете на ручку, на всех конфорках появляется искра. Пламя на включенной вами конфорке загорится. Подождите несколько секунд.
-
Нажимать на ручку управления больше не нужно.
-
Поверните ручку в нужное вам положение.
Если пламя не зажглось, поверните ручку на нулевую отметку и повторите все сначала. На этот раз подольше удержите ручку в нажатом состоянии (до 10 секунд).
⚠ Предупреждение – Существует опасность возгорания!
Если по прошествии 15 секунд пламя не зажглось, выключите конфорку и откройте двери или окна в помещении. Перед повторной попыткой розжига конфорки подождите не менее одной минуты.

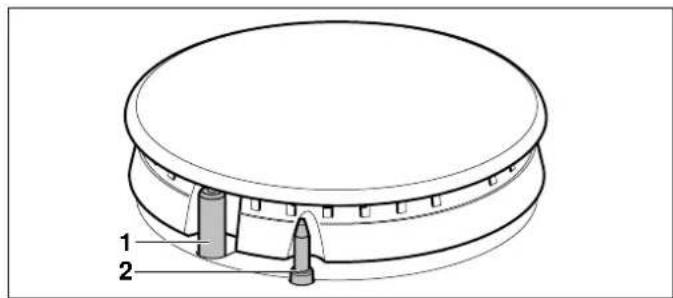

Система газ-контроль
Ваша варочная панель оборудована системой газ- контроль (термопарой), которая препятствует утечке газа при случайном угасании пламени на горелках.

Для того, чтобы обеспечить включение этой системы:
-
Зажгите конфорку как обычно.
-
Не отпускайте ручку, а удержите ее в нажатом состоянии в течение 4 секунд после того, как зажжется пламя.
Выключение конфорки
Поверните соответствующую ручку вправо до отметки 0.
Уровни мощности
Ручки плавной регулировки позволяют отрегулировать нужную вам мощность в пределах минимальной и максимальной мощности конфорки.
| Положение | ○ | Выключено |
| Большой огонь | ⓧ | Максимальное открытие или мощность и электроподжиг |
| Маленький огонь | ⓨ | Минимальное открытие или мощность |
Примечания
Во время работы конфорок может слышаться легкий свист, это нормально.
В первое время работы нового прибора могут выделяться специфические запахи. Они не представляют опасности для здоровья и не являются признаком неисправности варочной панели. Со временем запахи исчезнут.
Пламя оранжевого цвета является нормальным. Такой цвет пламени может быть обусловлен имеющейся в воздухе пылью, пролившейся жидкостью и т. д.
Если пламя конфорки случайно погасло, поверните ручку этой конфорки в нулевое положение и подождите не менее 1 минуты перед повторным включением.
Через несколько секунд после выключения конфорки раздается сухой щелчок. Он не является признаком неисправности, а означает, что отключилась система газ-контроля.
Содержите варочную панель в чистоте. Если свечи загрязнились, поджиг будет работать плохо. Периодически очищайте их небольшой щеточкой с неметаллической щетиной. Имейте в виду, что со свечами нужно обращаться осторожно.
Советы по приготовлению блюд
| Конфорка | Очень большой огонь - Большой огонь | Средний огонь | Маленький огонь |
| Конфорка Wok | Отваривание, тушение, жарение, подрумяни-вание, паэлья, блюда азиатской кухни (вок) | Разогревание и поддержание температуры: готовые блюда, полуфа-брикаты | |
| Конфорка повышен-ной мощности | Эскалоп, бифштекс, омлет, продукты, жаре-ные во фритюре | Рис, соус беша-мель, раку | Отваривание на пару: рыба, овощи |
| Стандарт-ная кон-форка | Картофель на пару, свежие овощи, густые супы, макарон-ные изделия | Разогревание и поддержание температуры готовых блюд и приготов-ление нежных блюд | |
| Экономич-ная кон-форка | Приготовление: жаркое, молоч-ная каша, кара-мель | Разморажива-ние и медленное приготовление: бобовые, фрукты, заморо-женные про-дукты | Приготовление/ растапливание: сливочное масло, шоколад, желатин |

Посуда
Подходящая посуда
| Конфорка | Минимальный ди-аметр дна посуды | Максимальный ди-аметр дна посуды | |
| Конфорка Wok | 22 см | 30 см | |
| Конфорка повышенной мощности | 20 см 26 см | ||
| Стандартная конфорка | 14 см | 22 см | |
| Экономичная конфорка | 12 см | 16 см | |
Посуда не должна выступать за пределы варочной панели.
Указания по использованию
Указание: Использование некоторых сковородок или кастрюль может обусловить незначительную временную деформацию варочной панели из высококачественной стали. Это нормальное явление, не оказывающее отрицательного воздействия на функционирование прибора.
Следующие рекомендации помогут вам сэкономить электроэнергию и избежать повреждения посуды:








Используйте посуду, соответствующую размерам каждой конфорки. Не пользуйтесь посудой маленького диаметра на больших конфорках. Пламя не должно касаться стенок посуды.
Не используйте посуду с поврежденным и неровным дном, которая неустойчиво стоит на плите. Такая посуда может перевернуться. Пользуйтесь только посудой с ровным толстым дном.
Не готовьте без крышки или с приоткрытой крышкой. Часть энергии при этом расходуется зря.
Ставьте посуду точно по центру конфорки. В противном случае она может перевернуться. Не устанавливайте большие кастрюли и сковороды на конфорки, расположенные около ручек управления. Излишний перегрев может повредить ручки.


Устанавливайте посуду на решетки, никогда не ставьте ее прямо на горелку конфорки.
Перед использованием конфорок убедитесь, что решетки и крышки горелок правильно установлены.
Будьте осторожны в обращении с посудой на варочной панели. Не ударяйте по варочной панели и не кладите на нее слишком тяжелые вещи.


Чистка и техническое обслуживание
Очистка
Когда варочная панель остынет, протрите ее с помощью губки, воды и мыла.
Каждый раз после использования протрите поверхность деталей горелки после того, как она остынет. Даже небольшие загрязнения (пригоревшие продукты, капли жира и т. п.) при повторном нагревании запекутся на поверхности, и потом их будет трудно удалить. Чтобы пламя горело ровно, необходимо содержать в чистоте все отверстия и прорези горелки.
От передвижения некоторых видов посуды на решетках могут оставаться металлические следы.
Горелки и решетки следует мыть водой с мылом с помощью неметаллической щетки.
Будьте осторожны при промывании решеток, на которых установлены резиновые прокладки. Прокладки могут слететь, и тогда решетка поцарапает варочную панель.
Всегда досуха протирайте детали горелок и решетки. Наличие на них капель воды или влажных участков в начале процесса нагревания может повредить эмаль.
После промывки и вытирания деталей горелок убедитесь в том, что крышки правильно установлены на рассекателях.
Внимание!
■ Для очистки прибора не снимайте элементы управления. Проникшая в прибор влага может повредить прибор.
■ Не используйте пароочистители. Это может повредить варочную панель.
Уход
Если на варочную панель пролилась какая-то жидкость, сразу вытрите ее. Таким образом можно избежать прилипания остатков пищи и впоследствии сэкономить усилия по очистке панели.
Из-за высоких температур, которым подвергается горелка конфорки для сковороды вок и детали из нержавеющей стали (рабочая поверхность варочной панели, зона вокруг газовых конфорок и т. д.), их цвет может изменяться. Это нормально. После каждого использования протрите эти места моющим средством для очистки нержавеющей стали.
Рекомендуется регулярно использовать моющее средство, которое можно приобрести в нашем сервисном центре (артикул 311499).
Внимание!
Моющее средство для очистки нержавеющей стали нельзя использовать для мытья участка варочной панели вокруг ручек управления. Это может привести к стиранию символов, нанесенных с помощью трафаретной печати.
Сразу удаляйте с поверхности варочной панели попавшие на нее кислые жидкости (лимонный сок, уксус и т. п.).

Что делать в случае неисправности?
В некоторых случаях возникшие неисправности можно легко устранить. Прежде чем обращаться в сервисную службу, внимательно прочитайте следующие указания.
| Неполадка Возможная причина Решение | ||
| Общий сбой электросистемы. | Неисправный предохранитель. | Проверьте предохранитель на щитке предохранителей и замените его в случае неисправности. |
| Сработал автоматический предохранитель или дифференциальный выключатель. | Проверьте, не сработал ли автоматический предохранитель или дифференциальный выключатель на электрощите. | |
| Не работает автоматический поджиг. | Возможно, между свечами и горелками накопились остатки продуктов или моющих средств. | Пространство между свечой и горелкой должно содержаться в чистоте. |
| Горелки мокрые. | Насухо вытрите крышки горелок. | |
| Плохо установлены крышки горелок. | Убедитесь, что крышки правильно установлены. | |
| Прибор незаземлен, неправильно заземлен или заземляющий провод неисправен. | Свяжитесь с квалифицированным электриком. | |
| Пламя неравномерное. | Плохо установлены детали горелок. | Правильно установите крышки на соответствующие горелки. |
| Отверстия горелки загрязнены. | Очистите отверстия горелки. | |
| Газ не выходит или выходит неравномерно. | Подача газа перекрыта промежуточными вентилями. | Откройте промежуточные вентили, если они имеются. |
| Если газ подается из баллона, проверьте, не пуст ли он. | Смените газовый баллон. | |
| В кухне пахнет газом. | Открыт кран какой-то конфорки. | Закройте краны конфорок. |
| Плохо подсоединен газовый баллон. | Проверьте, герметично ли подсоединен баллон. | |
| Возможно, происходит утечка газа. | Перекройте главный газовый вентиль, проверьте помещение и срочно свяжитесь с квалифицированным специалистом, имеющим право на проведение проверки и сертификацию систем газоснабжения. Не используйте прибор, пока не будет проведена проверка наличия утечки газа из системы газоснабжения или самого прибора. | |
| Сразу после отпускания ручки пламя на конфорке гаснет. | Ручка не была удержана в нажатом состоянии в течение нужного времени. | После зажигания пламени удержите ручку в нажатом состоянии в течение еще нескольких секунд. |
| Отверстия горелки загрязнены. | Очистите отверстия горелки. | |

Служба сервиса
При обращении в сервисный центр необходимо сообщить код прибора (E-Nr.) и его заводской номер (FD). Эта информация находится в табличке с характеристиками, расположенной в нижней части варочной панели, и на этикетке в руководстве по эксплуатации.
Заявка на ремонт и консультация при неполадках
Контактные данные всех стран Вы найдёте в приложенном списке сервисных центров.
Положитесь на компетентность изготовителя. Тогда Вы можете быть уверены, что ремонт Вашего прибора будет произведён грамотными специалистами и с использованием фирменных запасных частей.
Условия гарантийного обслуживания
Если, вопреки нашим ожиданиям, данный электроприбор поврежден или не отвечает предъявляемым к нему требованиям качества, просим сообщить нам об этом как можно скорее. Гарантия на данный прибор действительна только в случае, если в приборе не производилось никаких изменений и он не использовался ненадлежащим образом.
Условия гарантийного обслуживания данного прибора определяются представительством нашей компании в стране, где была произведена покупка. Более подробную информацию вы можете получить в магазинах. Чтобы воспользоваться гарантией, необходимо предъявить торговый чек.
Производитель оставляет за собой право на внесение изменений.

Охрана окружающей среды
Если на типовой табличке прибора имеется символ ⚫, соблюдайте следующие указания.
Правильная утилизация упаковки
Утилизируйте упаковку с соблюдением правил экологической безопасности.

Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste electrical and electronic equipment - WEEE). Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.
Упаковка данного прибора произведена из минимального количества материалов, необходимого для обеспечения надежной защиты во время транспортировки. Все эти материалы могут быть повторно переработаны, что сокращает их негативное влияние на окружающую среду. Вы можете внести свой вклад в охрану природы, если последуете следующим советам:
■ выбросите упаковку в соответствующий контейнер для материалов, подлежащих утилизации;
прежде, чем выбросить ненужный прибор, сделайте его явно непригодным для использования; узнайте в местной администрации, где находится приемный пункт по сбору вторичного сырья, и отвезите туда свой прибор;
не выливайте использованное растительное масло в раковину; вылейте его в закрывающуюся емкость и отнесите в приемный пункт, а если рядом с вашим домом такого пункта нет, положите емкость с маслом в мусорный контейнер (оттуда оно попадет на контролируемую свалку; возможно, это не лучший вариант, но таким образом можно избежать загрязнения воды).
