Тип продукта	Электрический конвекционный обогреватель
Бренд	Scarlett
Модель	SCA-H-VER31-1000
Напряжение питания	220-240 В, 50 Гц
Потребляемая мощность	1000 Вт
Режимы нагрева	2 уровня мощности (низкий/высокий) + только вентилятор
Термостат	Регулируемый термостат с автоматическим контролем температуры
Функции безопасности	Защита от перегрева, защита от опрокидывания, холодный корпус
Размеры (приблизительно)	20 x 15 x 10 см
Вес (приблизительно)	1.5 кг
Нагревательный элемент	Керамический или металлический (не указано)
Уровень шума	Низкий уровень шума, ≤ 45 дБ
Площадь обогрева	До 20 м²
Цвет	Белый/Черный (обычно)
Дисплей	Индикаторы работы и режимов нагрева
Портативность	Компактный дизайн с ручкой для переноски
Управление	Ручные поворотные ручки или кнопки
Инструкции по очистке	Отключите от сети, протирайте влажной тканью; не погружайте в воду
Наличие запасных частей	Не указано; свяжитесь с поддержкой Scarlett
Язык руководства пользователя	Английский (PDF, 44 страницы)

Часто задаваемые вопросы - SCA-H-VER31-1000 Scarlett

Как чистить обогреватель Scarlett SCA-H-VER31-1000?

Перед чисткой всегда отключайте обогреватель от сети. Используйте мягкую влажную ткань для протирки корпуса. Не используйте абразивные чистящие средства и не погружайте прибор в воду. Регулярно очищайте входные и выходные отверстия для воздуха пылесосом.

Что делать, если обогреватель не включается?

Проверьте, подключен ли шнур питания к работающей розетке. Убедитесь, что термостат установлен выше комнатной температуры. Если обогреватель все еще не работает, проверьте, не сработали ли защита от опрокидывания или перегрева (сбросьте, отключив от сети на 10 минут). Если проблема не устраняется, обратитесь в службу поддержки Scarlett.

Есть ли у этого обогревателя функция автоматического отключения?

Да, модель SCA-H-VER31-1000 оснащена защитой от перегрева и выключателем при опрокидывании. Если обогреватель перегреется или случайно опрокинется, он автоматически отключится для предотвращения несчастных случаев.

Какое энергопотребление у этой модели?

Обогреватель имеет максимальное энергопотребление 1000 Вт на самом высоком режиме. Более низкие режимы потребляют меньше энергии. Он работает от стандартной бытовой сети 220-240 В.

Подходит ли обогреватель Scarlett для использования в ванной?

Нет, этот электрический конвекционный обогреватель не предназначен для использования в ванных комнатах или влажных помещениях. Его следует использовать только в сухих помещениях, чтобы избежать риска поражения электрическим током.

Как работает регулируемый термостат?

Термостат позволяет установить желаемую температуру в помещении. Поверните ручку на нужную настройку; обогреватель будет автоматически включаться и выключаться для поддержания этой температуры. Более высокая настройка обеспечивает более теплую комнату.

Можно ли использовать удлинитель с этим обогревателем?

Не рекомендуется использовать удлинитель с устройствами высокой мощности, такими как обогреватели. При необходимости используйте тяжелый шнур, рассчитанный не менее чем на 1000 Вт, и полностью размотайте его. Однако безопаснее подключать напрямую к розетке.

Какой уровень шума у этого обогревателя?

Обогреватель работает тихо с уровнем шума около 45 дБ, что сравнимо с тихим шепотом. Вы можете услышать небольшой звук вентилятора, но это не должно мешать сну или работе.

Идет ли обогреватель в комплекте с пультом дистанционного управления?

Нет, модель Scarlett SCA-H-VER31-1000 не включает пульт дистанционного управления. Все операции выполняются вручную с помощью ручек или кнопок на приборе.

Где можно скачать руководство пользователя?

Руководство пользователя в формате PDF доступно бесплатно на сайте notice-facile.com. Вы можете скачать его прямо со страницы товара. Руководство содержит инструкции на английском языке и охватывает все функции, меры предосторожности и устранение неисправностей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SCA-H-VER31-1000 Scarlett

RU ЭЛЕКТРИЧЕСКИЙ КОНВЕКТОР 2

ENG ELECTRIC CONVECTOR 14

UA ЕЛЕКТРИЧНИЙ КОНВЕКТОР 24

KZ ЭЛЕКТРЛІК КОНВЕКТОР 35

Уважаемый покупатель!

Благодарим Вас за удачный выбор и приобретение электрического конвектора. Он прослужит Вам долго.

1. ВАЖНАЯ ИНФОРМАЦИЯ

Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве по эксплуатации содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраните руководство по эксплуатации вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным материалом. В данном руководстве по эксплуатации описываются разные виды данного типа устройства.

Приобретенный Вами прибор может несколько отличаться от описанного в руководстве, что не влияет на способы использования и эксплуатации.

Производитель оставляет за собой право без дополнительного уведомления вносить незначительные изменения в конструкцию изделия, кардинально не влияющие на его безопасность, работоспособность и функциональность. В тексте и цифровых обозначениях данной инструкции могут быть допущены опечатки.

ВНИМАНИЕ!

Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают всех возможных режимов и ситуаций, которые могут встречаться. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей во время транспортировки, в результате неправильной установки, в результате колебаний напряжения, а также в случае, если какая-либо часть прибора была изменена или модифицирована.

ПРИМЕЧАНИЕ

На изделии присутствует этикетка, на которой указаны все необходимые технические данные и другая полезная информация о приборе. Используйте прибор только по назначению, указанному в данном руководстве.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

При эксплуатации конвектора необходимо соблюдать ряд мер предосторожности. Неправильная эксплуатация в силу игнорирования данных правил может привести к причинению вреда здоровью пользователя и других людей, а также нанесению ущерба их имуществу. Производитель не несёт ответственности за причинённый вред здоровью и повреждение имущества в результате неправильной установки и эксплуатации прибора.

- Внимательно прочитайте данную инструкцию перед эксплуатацией прибора во избежание поломок при использовании.

- Перед первоначальным включением проверьте, соответствуют ли технические характеристики, указанные на изделии параметрам электросети.

- Прибор оснащен евровилкой с контактом заземления. Вилка должна подходить к стандартной евророзетке и входить в нее без особых усилий. Если вилка не входит в розетку или входит туго, переверните ее по вертикали на 180 градусов и повторите попытку. Если и после этого Вы не можете легко вставить вилку в розетку, вызовите электрика, для замены розетки. Никогда не используйте прибор, если вилка вставлена в розетку не до конца.

- Никогда не подключайте прибор к электросети, если его поверхность влажная (мокрая).

- Никогда не используйте прибор в ситуации, когда он может соприкасаться с водой.

- Когда прибор включен и работает, не касайтесь его поверхности и поверхности блока управления мокрыми руками и любыми частями тела.

- Не использовать вне помещений или в условиях повышенной влажности.

- Не просовывайте пальцы и исключите попадание посторонних предметов в какие-либо вентиляционные, воздухозаборные или выходные отверстия, так как это может привести к поражению электрическим током или повреждению прибора.

- Для предотвращения возможного пожара не загораживайте ничем воздухозаборные и выходные отверстия. Не вешайте и не сушите вещи на конвекторе! Используйте конвектор только на ровной сухой поверхности.

- Конвектор содержит внутри горячие и искрящие компоненты. Не используйте конвектор в местах использования или хранения бензина, краски или других легковоспламеняющихся жидкостей. Прибор должен располагаться вдали от легковоспламеняющихся и легкодеформируемых объектов.

- Использовать только в бытовых целях согласно данному Руководству по эксплуатации. Любое другое использование, не рекомендуемое изготовителем, может привести к пожару, поражению электрическим током или травмированию людей. Прибор не предназначен для промышленного применения.

- Во избежание перегрева и риска возникновения пожара, а также повреждения внутренней электрической сети, не изменяйте длину сетевого шнура и не подключайте прибор через электрические удлинители. Однако при необходимости можно использовать удлинитель, если его параметры соответствуют мощности прибора и если он не используется другими потребителями электроэнергии.

- Устанавливайте и эксплуатируйте прибор в строго вертикальном положении. Запрещено эксплуатировать прибор в горизонтальном или наклонном положениях.

- Следите, чтобы шнур питания не касался острых кромок и горячих поверхностей.

- Не используйте принадлежности, не входящие в комплект поставки.

• ВНИМАНИЕ! НЕ НАКРЫВАЙТЕ ПРИБОР, когда он работает. Не сушите на нём одежду и любые другие ткани и материалы. Это

может привести к его перегреву, выходу из строя или причинить значительный ущерб Вам и/или Вашему имуществу.

• ВНИМАНИЕ! Производитель рассматривает данный вид поломки, как не гарантийный случай.

- Прибор всегда должен находиться под наблюдением, особенно если неподалеку от прибора находятся дети. Дети должны находиться под присмотром для недопущения игр с прибором.

- Всегда отключайте устройство от электросети перед сборкой, разборкой и очисткой, или если Вы его не используете.

- Не включайте конвектор, если его сетевой шнур или вилка имеют повреждения. При повреждении шнура питания его замену, во избежание опасности, должны производить изготовитель, сервисная служба или подобный квалифицированный персонал.

- Не пытайтесь самостоятельно ремонтировать прибор или заменять какие-либо детали. При обнаружении неполадок обращайтесь в ближайший Сервисный центр.

- Запрещено устанавливать и использовать прибор в ванных комнатах, душевых или бассейнах, именно в тех местах, где есть вероятность прямого попадания струй и капель воды на его поверхность во время, когда прибор включен.

- Не прокладывайте сетевой шнур прибора под ковровыми покрытиями и не прижимайте его предметами мебели. Прокладывайте сетевой

шнур так, чтобы об него невозможно было споткнуться.

- При отключении прибора от электросети не тяните за шнур питания, беритесь за вилку. Не перекручивайте и ни на что не наматывайте его.

- Запрещено устанавливать прибор непосредственно рядом или под электрической розеткой или под проведенным электрическим кабелем. Это может привести к их перегреву, что создаст аварийную ситуацию.

- Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под присмотром или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

- Этот прибор может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или отсутствием опыта и знаний, если они были проинструктированы относительно безопасного использования прибора и понимают связанные с этим опасности.

• Чистка и техническое обслуживание прибора не должны производиться детьми без присмотра.

- Детей в возрасте до 3 лет следует держать подальше от прибора, если они не находятся под постоянным наблюдением.

• Дети в возрасте от 3 до 8 лет могут включать / выключать прибор только при условии, что он был размещен или установлен в нормальном рабочем положении, и дети находятся под наблюдением или проинструктированы относительно безопасного использования прибора и понимают связанные с ним опасности. Детям в возрасте от 3 до 8 лет запрещается включать в сеть, регулировать и чистить прибор или выполнять техническое обслуживание прибора.

• ВНИМАНИЕ! Некоторые части данного прибора могут сильно нагреваться и вызывать ожоги. Особое внимание следует уделять детям и уязвимым людям. Чтобы избежать ожогов, не прикасайтесь руками и другими частями тела к горячим поверхностям прибора.

- Если изделие некоторое время находилось при температуре ниже 0°C, перед включением его следует выдержать в комнатных условиях не менее 2 часов.

- Расшифровка пиктограмм:

Осторожно! Горячая поверхность

ПРЕДУПРЕЖДЕНИЕ! Во избежание перегрева не накрывать

обогреватель.

3. НАЗНАЧЕНИЕ ПРИБОРА

Бытовой электрический конвектор предназначен для основного или дополнительного обогрева помещений и создания комфортной атмосферы в помещении в холодное время года. Данный нагревательный прибор удобен и прост в установке, эффективен и экономичен в использовании в связи с минимальными потерями электроэнергии, повышенной теплоотдачей и максимально комфортным распределением теплового потока. Основное преимущество электрических конвекторов в сравнении с другими типами обогревателей в том, что принцип работы основан на естественной конвекции воздуха, что позволяет быстрее и эффективнее обогревать обслуживаемое помещение.

4. РАБОЧИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

Технические характеристики прибора приведены в таблице 1.

Таблица 1

Наименование	Ед. изм.	SCA H VER31 1000	SCA H VER31 1500	SCA H VER31 2000
Номинальная потребляемая мощность по режимам	Вт	500/1000	750/1500	1000/2000
Параметры электропитания	В/Гц	220-240~/50	220-240~/50	220-240~/50
Номинальная сила тока	А	4.3	6.5	8.7
Вес нетто	кг	3.82	4.6	5.46
Размеры прибора	мм	270x497x465	270x495x615	270x495x773
Класс электрозащиты	-	Class I	Class I	Class I
Площадь обогрева	M^2	10-15	15-20	20-25

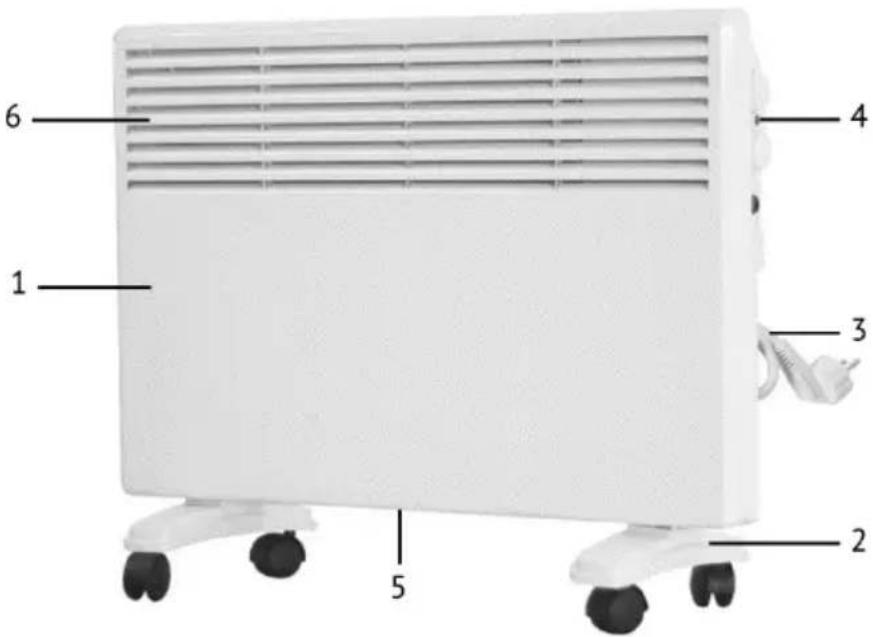

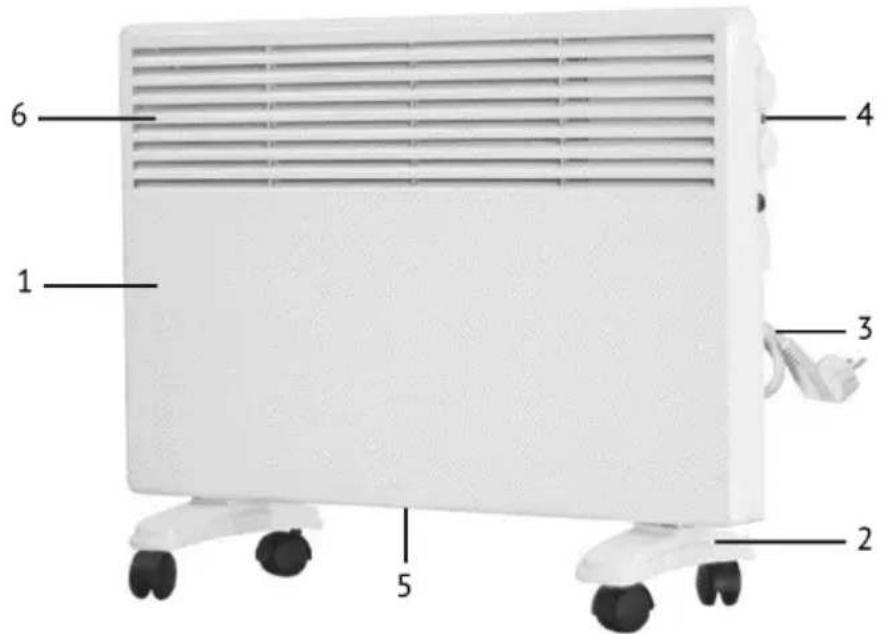

5. ОПИСАНИЕ ПРИБОРА

Рисунок 1\*

*Изображение приведено в качестве справочной информации и может отличаться от реального прибора

1. Корпус
2. Опорные ножки
3. Сетевой шнур с вилкой
4. Панель управления
5. Воздухозаборная решётка
6. Воздуховыпускная решётка

1. Электрический конвектор - 1 шт.
2. Опорные ножки - 2 шт.
3. Комплект настенной установки - 1 шт.
4. Руководство по эксплуатации - 1 шт.
5. Гарантийный талон - 1 шт.
6. Упаковка - 1 шт.

IM2022

7. СБОРКА И УСТАНОВКА

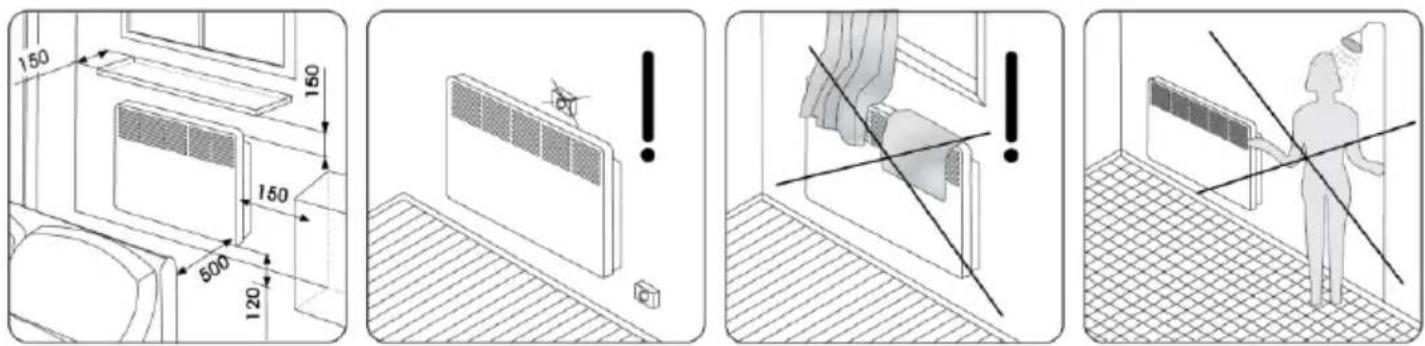

Установка конвектора на стену

Размеры указаны в миллиметрах

Рисунок 2

1. Раскройте заводскую упаковку и аккуратно извлеките из нее прибор.
2. Удалите любые уплотнители из пенопласта с краев прибора и освободите его от полиэтилена.
3. В соответствии с рис. 2 определите место установки конвектора с соблюдением минимальных расстояний от предметов и пола.
4. Отметьте высоту, на которой необходимо установить конвектор и поставьте видимые метки в крепежных отверстиях кронштейнов из комплекта поставки.
5. Просверлите в стене отверстия необходимого диаметра по меткам, вставьте дюбели, закрепите кронштейны, закрутив установочные винты.
6. Прикрутите к задней панели конвектора пластмассовые ограничители из комплекта поставки с правой и с левой стороны внизу.
7. Осуществите монтаж конвектора на стену, сопоставляя вырезы на задней панели конвектора с выступами кронштейнов установленных на стене.
8. Проверьте надежность монтажа.

Установка конвектора на ножки

1. Достаньте 2 опорные ножки из упаковки конвектора.
2. Переверните прибор так, чтобы его нижняя часть находилась вверху.
3. Приложите опорные ножки к нижней части прибора с левой и правой сторон таким образом, чтобы крепежные отверстия совпадали с отверстиями на корпусе прибора.
4. С помощью винтов прикрепите ножки к конвектору. Возможно, Вам потребуется приложить некоторое физическое усилие для того, чтобы крепление было надежным.
5. Проверьте еще раз надежность крепления. Переверните прибор в правильное положение и установите его на ровную, горизонтальную поверхность строго в вертикальном положении.

Прибор готов к работе!

ВНИМАНИЕ!

Прибор должен эксплуатироваться только с установленными опорными ножками или установленный на стене. Эксплуатация конвектора без опорных ножек или без установки на стене запрещена!

Подключение к электрической сети

1. Конвектор рассчитан на подключение к электрической сети с однофазным напряжением 220-240В\~/50Гц.
2. Перед подключением убедитесь, что параметры электросети в месте подключения соответствуют параметрам, указанным на маркировочной табличке с техническими данными прибора.
3. При подключении конвектора к электрической сети следует соблюдать действующие правила электробезопасности.
4. Электрическая розетка должна быть правильно заземлена. Розетка должна быть рассчитана на номинальный ток не менее 16А. Электрические розетка и вилка должны всегда оставаться сухими во избежание утечки электрического тока. Регулярно проверяйте, что электрическая вилка плотно подключена к розетке. Проверку производите в следующем порядке: вставьте электрическую вилку в розетку. Через полчаса работы выключите конвектор и выньте вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если вилка нагрелась до температуры выше 50°C, во избежание повреждений, происшествий,
   возникновения пожара в результате плохого электрического контакта замените розетку на другую. Это должен делать специалист.

ВНИМАНИЕ!

Запрещается эксплуатация конвектора в электрической сети без заземления.

8. ЭКСПЛУАТАЦИЯ ПРИБОРА

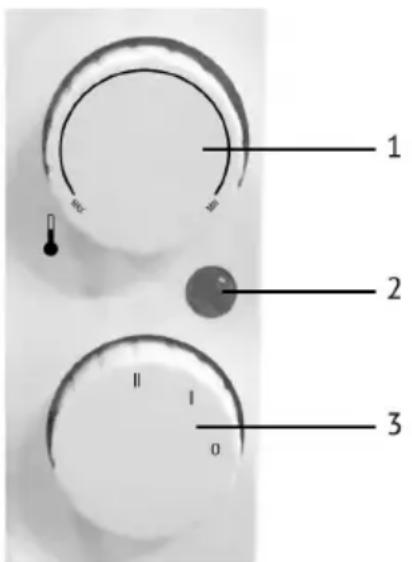

Панель управления

Рисунок 3*

IM2022

1. Ручка термостата

Используется для установки желаемой температуры в помещении.

2. Индикатор нагрева

Загорается при нагреве прибора.

3. Ручка переключателя режимов мощности

Используется для выбора следующих режимов мощности нагрева: выключено «0», низкая мощность «I», высокая мощность «II».

*Изображение приведено в качестве справочной информации и может отличаться от реальной панели управления

Эксплуатация конвектора

1. Включение

1.1 Подключите конвектор к электрической сети, вставьте вилку сетевого шнура в сетевую розетку.

2. Выбор режима мощности нагрева

2.1 Установите клавишу в положение «I» чтобы выбрать низкую мощность нагрева.

2.2 Установите клавишу в положение «II», чтобы выбрать высокую мощность нагрева.

3. Установка температуры

3.1 Поверните ручку термостата по часовой стрелке до упора при этом, если температура в помещении, ниже установленной, загорится индикатор нагрева. Когда температура в помещении достигнет желаемого уровня, поверните ручку термостата против часовой стрелки до отключения прибора, при этом индикатор нагрева погаснет. Теперь термостат будет поддерживать заданную температуру, периодически включая и отключая конвектор.

4. Выключение

4.1 Установите переключатель режимов мощности в положение «0» и отключите прибор от электрической сети.

9. ОБСЛУЖИВАНИЕ

Внешнюю поверхность прибора необходимо регулярно очищать от пыли и загрязнений, т.к. это влияет на эффективность его работы и температурные параметры обогрева помещения.

Перед проведением профилактических работ выключите прибор и отсоедините его от электрической сети, дайте ему остыть, затем протрите его поверхность мягкой слегка влажной тряпкой. Для очистки не рекомендуется использовать моющие средства, в т. ч. средства с абразивными составами. Не допускайте

повреждения прибора острыми предметами, т. к. царапины на окрашенной поверхности могут привести к появлению ржавчины.

Заднюю поверхность конвектора также необходимо периодически очищать от пыли и грязи. Для этого нужно отсоединить прибор от кронштейна, а после чистки вернуть его в исходное положение.

Процедуру профилактической очистки следует производить периодически для поддержания технического состояния конвектора и сохранения его внешнего вида на долгие годы.

10. ХРАНЕНИЕ

Удостоверьтесь, что корпус прибора и его нагревательный элемент остыли, прежде чем прибор будет демонтирован и уложен в упаковку для длительного хранения.

Выполните требования раздела ОЧИСТКА И УХОД.

Смотайте шнур питания.

Когда прибор не используется долгое время, храните его в сухом прохладном месте в заводской картонной упаковке

11. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Возможные неисправности и методы их устранения приведены в таблице 2.

Если неисправность не удается устранить в соответствии с рекомендациями или при возникновении других неисправностей, обратитесь в авторизованный сервисный центр.

Таблица 2

Неисправность	Возможные причины	Устранение
Приборподключён кэлектрическойсети, выключательустановлен в режимнагрева, ноприбор не работает.	Отсутствуетэлектропитание	Проверьте, не отключеноли электропитаниеот прибора и принеобходимости подайтеэлектропитание на прибор
	Ограничительтемпературыразомкнулэлектрическуюцепь и отключилнагревательные элементы	Убедитесь, чтовоздухозаборная иливоздуховыпускнаярешётка не перекрытыпостороннимипредметамии дождитесь включенияограничителятемпературы,после того как корпусприбора остынет
	Неисправенавтоматический	Проверитьработоспособность
	выключатель электрической сети	автоматического выключателя электрической сети и при необходимости неисправный выключатель заменить
	Неисправно силовое реле	Обратиться в авторизованный сервисный центр
	Неисправен термостат
	Неисправен нагревательный элемент
	Неисправен ограничитель температуры
	Обрыв электрического кабеля	Проверить целостность электрического кабеля и при необходимости его замены обратиться в авторизованный сервисный центр
Прибор плохо греет	Низкое напряжение в электросети	Проверить напряжение в электросети
	На термостате установлена низкая температура нагрева помещения	Установите более высокую температуру нагрева помещения на термостате
	Неисправен нагревательный элемент	Обратиться в авторизованный сервисный центр

12. УТИЛИЗАЦИЯ, СРОК СЛУЖБЫ, ГАРАНТИЙНЫЙ СРОК

По окончанию срока службы прибора следует провести его утилизацию в соответствии с нормами, правилами и способами, действующими в месте утилизации. Подробную информацию по утилизации прибора Вы можете получить у представителя местного органа власти, предоставив ему полную информацию о приборе.

Изготовитель и уполномоченное им лицо не несут ответственности за исполнение Покупателем требований законодательства по утилизации и способы утилизации прибора, выбранные Покупателем. Срок службы прибора указан в гарантийном талоне. Гарантийный срок на прибор, условия гарантии и гарантийного срока указаны в гарантийном талоне. Гарантийный талон является неотъемлемой частью товаросопроводительной документации, входящей в комплект поставки данного прибора. При отсутствии гарантийного талона в комплекте поставки, требуйте его у Продавца. Гарантийный талон, предоставляемый Продавцом должен соответствовать установленной Изготовителем форме. Изготовитель и уполномоченное лицо изготовителя снимают с себя любую ответственность за возможный вред, прямо или косвенно нанесенный данным прибором людям, животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации, установки прибора, умышленных или неосторожных действий потребителя иили третьих лиц, а также в случае ситуаций, вызванных природными иили антропогенными форс-мажорными явлениями.
