Тип	Моноблочный усилитель
RMS мощность при 4 Ом	250 Вт x 1
RMS мощность при 2 Ом	450 Вт x 1
RMS мощность при 1 Ом	700 Вт x 1
Пиковая мощность	1400 Вт
Частотный диапазон	10 Гц - 250 Гц
Фильтр низких частот	Регулируемый 40 Гц - 250 Гц
Инфразвуковой фильтр	Регулируемый 10 Гц - 40 Гц
Усиление баса	0 - 12 дБ на 45 Гц
Входная чувствительность	0,2 В - 6 В
Размеры (Ш x Д x В)	10,2 x 6,3 x 2,1 дюйма (260 x 160 x 53 мм)
Вес	4,4 фунта (2,0 кг)
Питание	10 - 16 В постоянного тока
Номинал предохранителя	40 А
Конфигурация каналов	Один канал
Стабильность импеданса	Стабилен при 1 Ом
Функции защиты	Термозащита, короткое замыкание, перегрузка
Выходные клеммы	Провода 4 AWG для питания и земли
Обслуживание	Содержите в чистоте и сухости; периодически проверяйте соединения
Безопасность	Устанавливайте вдали от влаги; отключайте аккумулятор перед обслуживанием

Часто задаваемые вопросы - Apocalypse AAP-350.1D Atom Plus Deaf Bonce

Какова RMS мощность при 1 Ом?

Усилитель выдает 700 Вт RMS при 1 Ом.

Можно ли мостом соединить этот усилитель?

Нет, это моноблочный усилитель, предназначенный для одного сабвуфера; мостовое соединение неприменимо.

Какой рекомендуемый номинал предохранителя?

Для усилителя рекомендуется предохранитель на 40 А.

Каков диапазон входной чувствительности?

Входная чувствительность регулируется от 0,2 В до 6 В для согласования с головным устройством.

Есть ли у усилителя инфразвуковой фильтр?

Да, имеется регулируемый инфразвуковой фильтр от 10 Гц до 40 Гц.

Провод какого сечения следует использовать для питания?

Используйте провод 4 AWG для подключения питания и земли.

Стабилен ли усилитель при 2 Ом?

Да, он стабилен при 2 Ом, выдавая 450 Вт RMS.

Как настроить усиление?

Настройте усиление, согласовывая входную чувствительность с выходным напряжением головного устройства, начиная с низкого уровня и увеличивая до появления искажений.

Какие функции защиты он имеет?

Усилитель включает термозащиту, защиту от короткого замыкания и перегрузки.

Каковы размеры?

Размеры: 10,2 x 6,3 x 2,1 дюйма (260 x 160 x 53 мм).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse AAP-350.1D Atom Plus Deaf Bonce

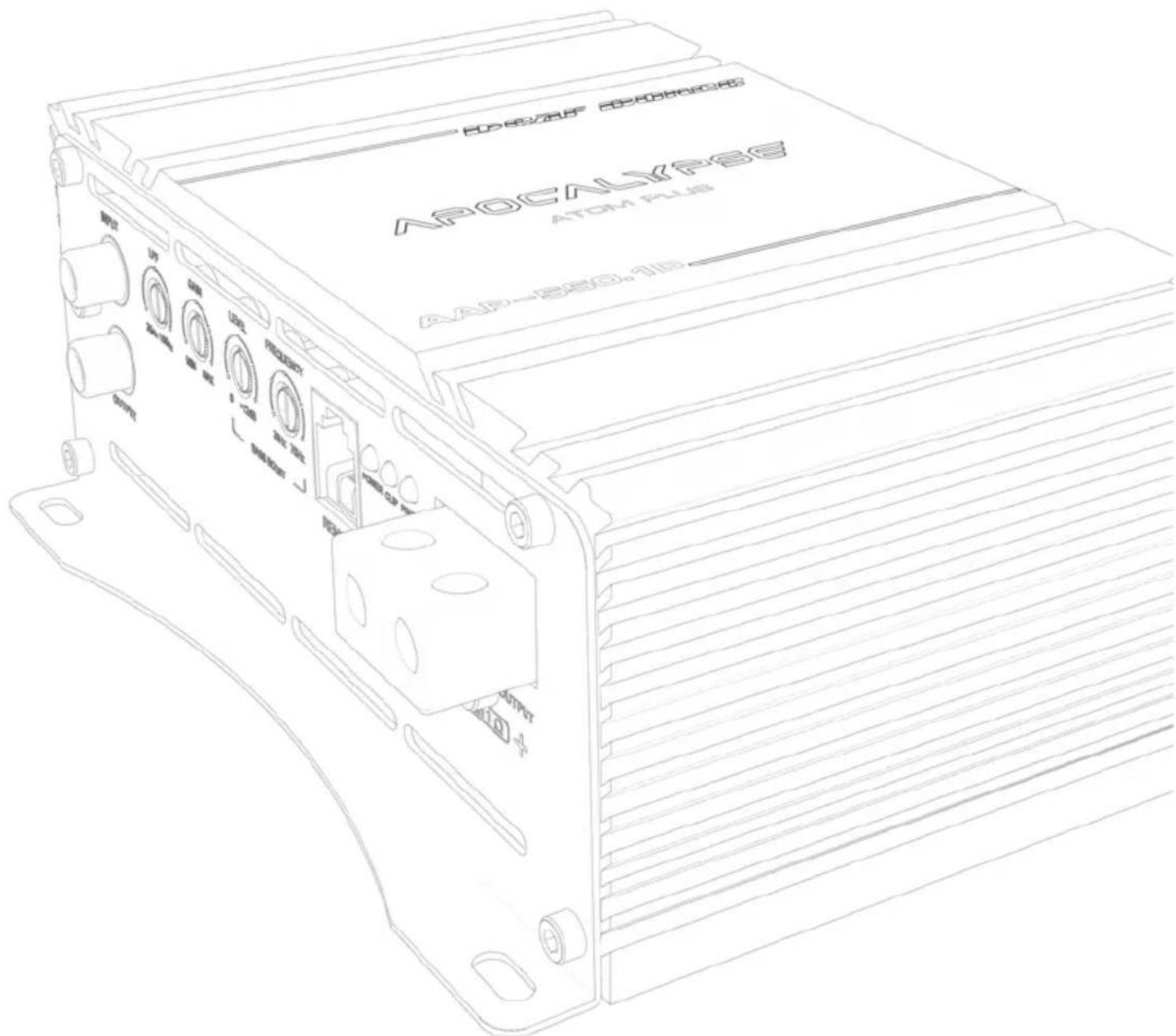

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ОДНОКАНАЛЬНЫЕ УСИЛИТЕЛИ

CLASS D

AAP-350.1D

AAP-550.1D

AAP-800.1D

AAP-1200.1D

AAP-2100.1DA

ATOM PLUS

1. Введение
2. Меры предосторожности
3. Типовая последовательность установки
4. Выбор сечения силовых и акустических кабелей
5. Схемы подключений
6. Способы подключения
7. Технические характеристики
8. Возможные неисправности и их решения

9. Комплектация

10. Информация по гарантийному и сервисному обслуживанию

11. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Убедитесь, что ваш автомобиль имеет электросистему напряжением 12V DC с заземлением отрицательного полюса. Перед установкой усилителя в легковые автомобили, грузовики или автобусы проверьте напряжение аккумуляторной батареи.
2. Проверьте состояние бортовой сети Вашего автомобиля, состояние аккумуляторной батареи (АКБ) и генератора. При заведенном двигателе, в зависимости от температуры окружающей среды, напряжение выдаваемое генератором должно быть в пределах от 14 до 14,7 Вольт. Напряжение разомкнутой цепи (НРЦ) батареи должно быть в пределах от 12,5 до 13 Вольт. Убедитесь в том, что номинального тока генератора и емкости АКБ ухватит для обеспечения повышенного потребления.

К примеру, для питания усилителя мощностью 1000 Вт, необходим номинальный ток генератора из расчета 1000 Вт/13 Вольт=77 Ампер. Для более мощного усилителя необходимы более мощный генератор, а так же дополнительный АКБ.

1. Не устанавливайте усилитель в подкапотном пространстве, а также в местах, подверженных воздействию воды, повышенной влажности, пыли или грязи.

2. Никогда не протягивайте кабели снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и пожару.

3. Установку усилителя необходимо производить в тех местах автомобиля, где температура составляет от 0°C (32°F) до 55°C (131°F). Усилитель должен находиться в таком месте, где обеспечивается хорошая циркуляция воздуха. Горизонтальное положение усилителя является наилучшим способом установки.

4. В процессе эксплуатации усилитель может нагреваться до 80°C (176°F). Перед тем, как трогать его, убедитесь в том, что он не перегрет, что может быть опасно.

5. Для улучшения охлаждения усилителя, рекомендуется периодически очищать корпус (радиатор) от пыли. При очистке корпуса не рекомендуется использовать сильнодействующие растворители, так как они могут привести к повреждению усилителя. Не используйте сжатый воздух, поскольку внутрь усилителя могут проникнуть твердые частицы. Очистку лучше всего производить влажными салфетками или тканью.

6. Убедитесь в том, что выбранное Вами место расположения усилителя, не нарушает правильную работу механических и электрических устройств автомобиля.

7. Убедитесь в том, что во время установки и подключения аккумулятора, силовые кабели не замкнуты накоротко.

8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.

9. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

10. Убедитесь, что все кабели зафиксированы по всей длине. Также убедитесь, что их внешняя защитная оболочка является негорючей. С помощью винтового зажима закрепите положительный и отрицательный кабели рядом с соответствующими клеммами усилителя.

11. Выбирать сечение силового кабеля необходимо в соответствии с мощностью усилителя и данными здесь рекомендациями. Кабели электропитания чрезвычайно важны, так как они напрямую влияют на коэффициент демпфирования системы и качества звука. Кабели, идущие к АКБ необходимо обжимать в медные наконечники при помощи гидравлического пресса, и хорошо закреплять к клеммам АКБ.

12. Во избежание случайных повреждений, храните усилитель в исходной упаковке до начала установки.

13. Используйте качественные медные акустические и силовые кабеля.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым

1. Перед установкой усилителя необходимо отключить АКБ от бортовой сети.

2. Для подключения усилителя необходимо пустить кабель питания от места расположения аккумулятора к месту монтажи усилителя. Силовой кабель необходимо выбирать с надлежащим норморазмером AWG (см. таблицу: выбор сечения силовся кабеля)

3. Подсоедините электропитание, соблюдая полярность. Подсоедините все плюсовые клеммы усилителя к кабелям идущему от плюсовой клеммы АКБ, а минусовые клеммы усилителя к кабелям идущим от минусовой клеммы АКБ.

4. Установите держатель предохранителя для каждого плюсового кабеля не дальше чем 40 см от плюсовой клеммы АКБ, подключите один конец силового кабеля к нему после подключения другого конца к усилителю. Не устанавливайте предохранитель(и).

5. Прокладывайте все сигнальные кабели рядом друг с другом и отдельно от силовых кабелей.

6. Подсоедините провода входа RCA, входной сигнал должен быть между 0,2 В и 6 В.

7. Для подключения питания необходимо использовать специализированные силовые кабели.

8. Хорошо закрепляйте усилитель во время установки в автомобиле. Если усилитель отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям. Не рекомендуется прикручивать корпус усилителя непосредственно к металлу, это может привести к нежелательному фону.

9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранения в держатель предохранителя. При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой кабель к одному контакту лампочки, а второй оставшийся контакт лампочки к плюсовой клемме АКБ.
   При правильном подключении лампочка должна кратковременно загореться и погаснуть, теперь можно подключить плюсовой кабель к + АКБ. Если лампочка не гаснет, значит что то сделано неправильно. Это позволит избежать выхода из строя усилителя при переполюсовке и нежелательных искр при подключении. Установите оставшиеся предохранители.

10. Для включения усилителя, необходимо на управляющий вход усилителя (REM IN) подать положительный потенциал +12 Вольт через тумблер, либо соответствующий управляющий выход (REMOTE OUT) с головного устройства (ГУ).
11. Индикатор LED на передней панели усилителя загорится синим показывая, что усилитель включен. В случае если индикатор не загорелся перейдите в раздел «Возможные неисправности и их решения» для получения дополнительной информации.
12. Калибровка уровня звука производится путем настройки уровня громкости источника на 3/4 его максимального уровня; затем, путем регулировки уровня входной чувствительности усилителя до тех пор, пока Вы не услышите искажения.

4. ВЫБОР СЕЧЕНИЯ СИЛОВЫХ И АКУСТИЧЕСКИХ КАБЕЛЕЙ

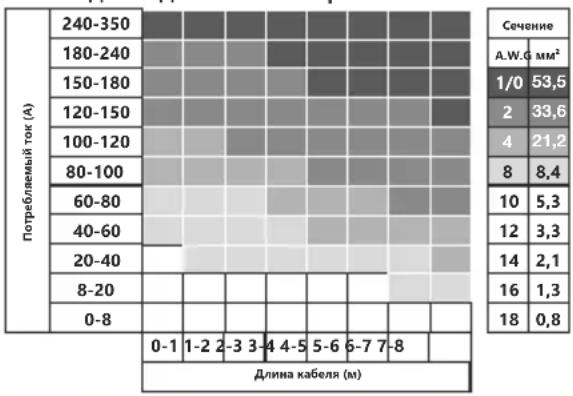

Выбор сечения с ило во го ка беля Выб

Используйте таблицу ниже, выберите нужное сечение исходя из длинны и потребляемого тока.

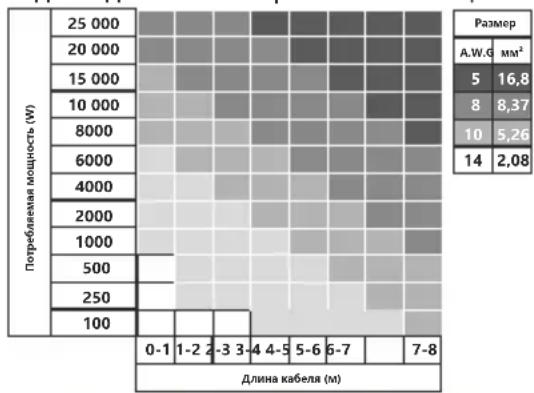

р сечения акустического кабеля

Используйте таблицу ниже, выберите нужное сечение исходя из длинны и потребляемой мощности.

5. СХЕМЫ ПОДКЛЮЧЕНИЙ

Подключите акустические провода от плюсовых и минусовых клемм динамиков, к соответствующим выходам на терминале усилителя, обозначенные SPEAKER OUTPUT, как показано на схеме. Для подключения питания необходимо использовать специализированные силовые провода, предохранитель помещается в держатель и устанавливается в разрез кабеля, один конец которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным +12V. Обязательно используйте предохранители с параметрами, достаточными для применения в системе. Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V. Один конец подключите к минусовой клемме АКБ, другой конец кабеля заземления подключите к клеммам, обозначенным GND. Подключите ГУ к низкоуровневым входам усилителя при помощи RCA кабеля.

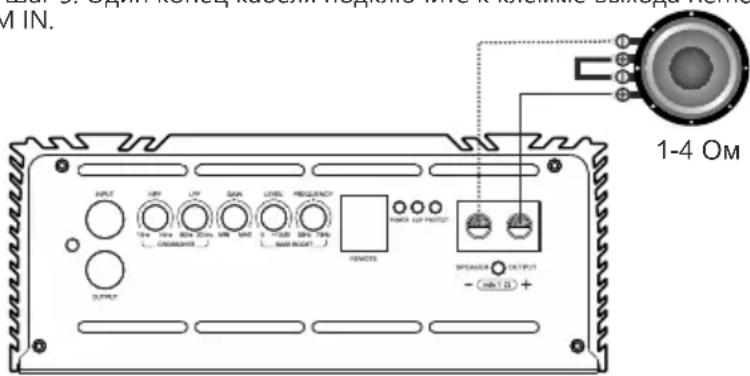

Стандартная схема подключения одноканального усилителя к одному сабвуферу и к АКБ

Шаг 1. Подключите акустический кабель от (+) клеммы усилителя к (+) клемме сабвуфера.
Шаг 2. Подключите акустический кабель от (-) клеммы усилителя к (-) клемме сабвуфера.

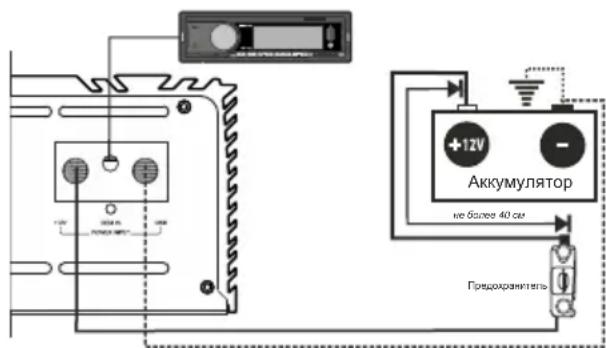

Шаг 3. Один конец силового кабеля подключите к (+) клемме АКБ, второй к клемме усилителя, обозначенной +12V. Не забудьте защитить плюсовой силовой кабель предохранителем соответствующего номинала.
Шаг 4. Один конец силового кабеля подключите к (-) клемме АКБ, второй конец силового кабеля заземления подключит клеммам, обозначенным GND.
Шаг 5. Один конец кабеля подключите к клемме выхода Remote на ГУ, второй конец к клемме усилителя, обозначенной REM IN.

Внимание!!! Минимально допустимым сопротивлением при подключении является 1 Ом. Для усилителей AAP-350.1D, AAP-550.1D, AAP-800.1D, AAP-1200.1D, AAP-1600.1D, AAP-2100.1D рабочее напряжение составляет 9-15 В.

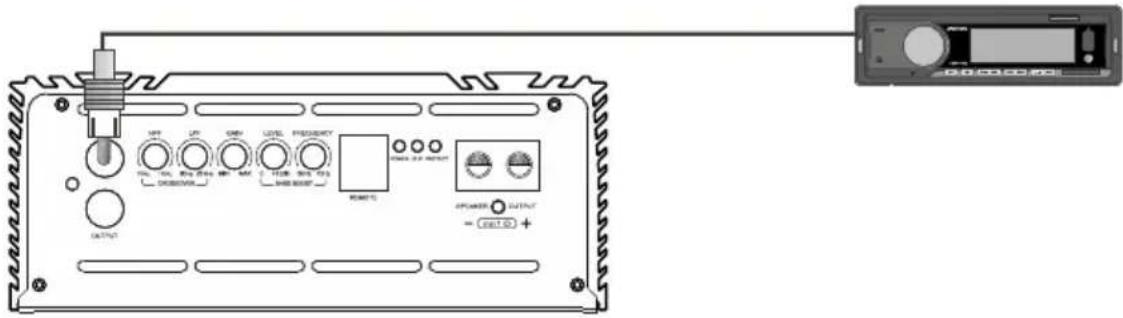

Шаг 1. Один конец кабеля RCA подключите к клеммам выходов RCA на ГУ, второй конец к входам RCA на усилителе, обозначенным INPUT.

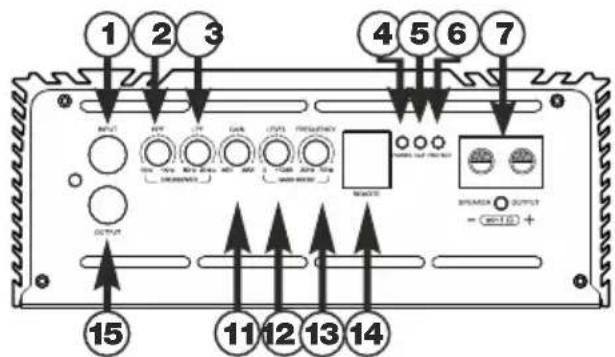

Назначение разъемов и органов управления

AAP-800.1D, AAP-1200.1D, AAP-1600.1D, AAP-2100.1D

Remote control

1. INPUT – вход сигнала, линейный вход RCA
2. CROSSOVER - HPF - фильтр высоких частот (15 Гц - 1 КГц при 12 дБ/Окт)
3. CROSSOVER – LPF – фильтр низких частот (80 Гц – 20 кГц при 12 дБ/Окт)
4. POWER – индикатор работы (синий)
5. CLIP – индикатор по клиппу (желтый)
6. PROTECT – индикатор защиты (красный)
7. SPEAKER OUTPUT – терминал подключения динамиков
   8.+12V-терминал подключения питания+12В
8. REM IN – разъём провода дистанционного включения усилителя
9. GND – терминал подключения заземления
10. GAIN – регулировка уровня входного сигнала (0,2 В – 6 В)
11. BASS BOOST – LEVEL – регулировка уровня подъема баса (0 – 12 дБ)
12. BASS BOOST - FREQUENCY - регулировка частоты подъема баса (35 - 70 Гц)
13. REMOTE - вход подключения дистанционного регулятора баса
14. OUTPUT - низкоуровневый выход сигнала, линейный выход RCA

1. POWER – индикатор работы (синий)
2. Дистанционный регулятор уровня входного сигнала

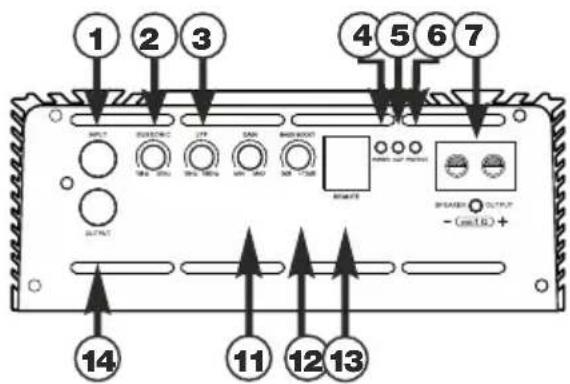

1. INPUT – вход сигнала, линейный вход RCA
2. SUBSONIC – фильтр инфранизких частот (15 Гц – 50 Гц при 12 дБ/Окт)
3. LPF – фильтр низких частот (80 Гц – 20 кГц при 12 дБ/Окт)
4. POWER – индикатор работы (синий)
5. CLIP – индикатор по клиппу (желтый)
6. PROTECT - индикатор защиты (красный)
7. SPEAKER OUTPUT – терминал подключения динамиков

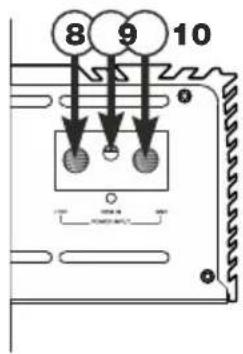

8. +12V - терминал подключения питания +12 В
9. REM IN – разъём провода дистанционного включения усилителя
10. GND – терминал подключения заземления
11. GAIN – регулировка уровня входного сигнала (0,2 В – 6 В)
12. BASS BOOST – LEVEL – регулировка уровня подъема баса (0 – 12 дБ при 45 Гц)
13. REMOTE - вход подключения дистанционного регулятора баса
14. OUTPUT - низкоуровневый выход сигнала, линейный выход RCA

6. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Минимальное допустимое сопротивление на выходе усилителя 1 Ом. Используйте данные формулы для расчета сопротивления различных типов соединений.

СХЕМЫ В К ЛЮ Ч Е Н И Я С А Б В У Ф Е Р О В

Последовательное соединение

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

Па раллельное соединение

Полное со противие ние = 1 Sub 11 + 1Sub 12 + 1Sub ·s

Схема включения нагрузки сабвуфера

Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные схемы для расчета сопротивления различных типов соединений.

Зв у ко вые к а ту ш ки 1 + 1, 2 + 2, 4 + 4 Ом

Са бву фер и меет з вуковую ка туш к у D1, D 2 или D 4.

Один сабвуфер, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом
4+4 Ом	8 Ом

Один сабвуфер, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	0,5 Ом
2+2 Ом	1 Ом
4+4 Ом	2 Ом

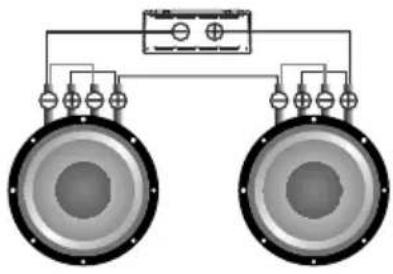

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	1,5 Ом
2+2 Ом	3 Ом
4+4 Ом	6 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом
4+4 Ом	8 Ом

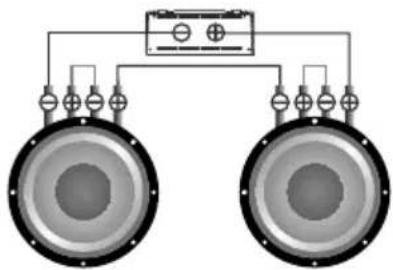

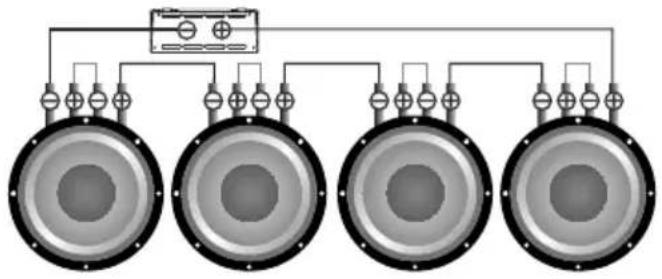

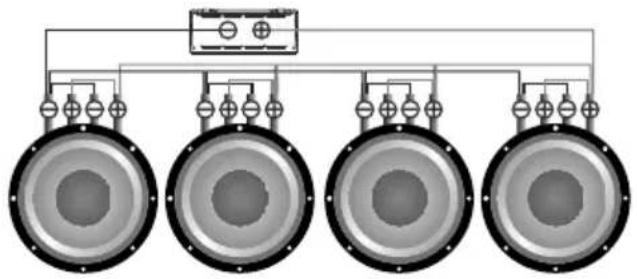

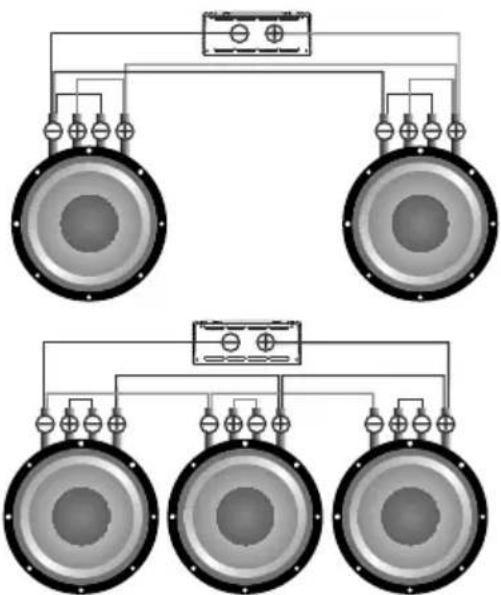

Сабвуферы последовательно, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	4 Ом
2+2 Ом	8 Ом
4+4 Ом	16 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	6 Ом
2+2 Ом	12 Ом
4+4 Ом	24 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	8 Ом
2+2 Ом	16 Ом
4+4 Ом	32 Ом

RU

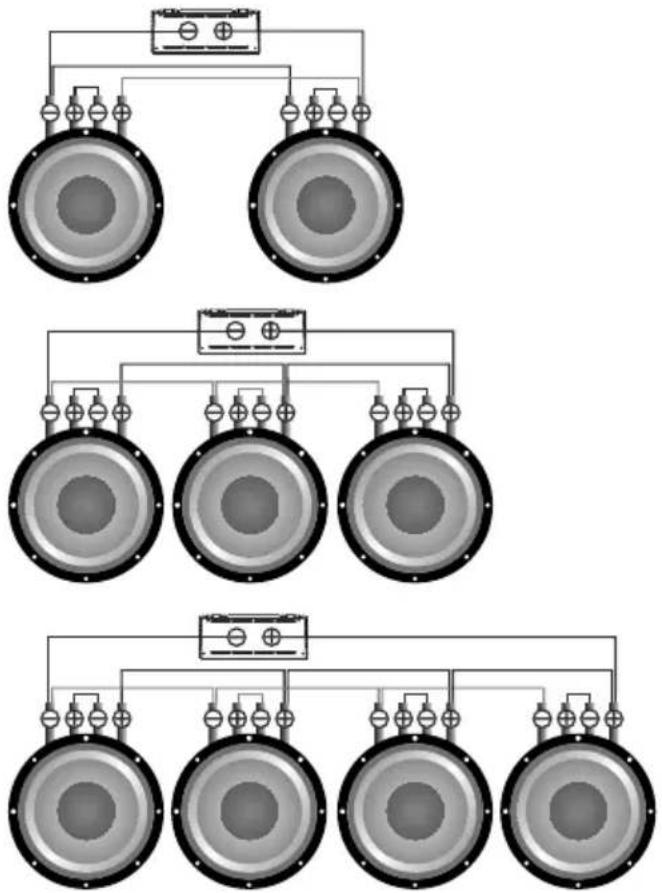

Сабвуферы параллельно, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,66 Ом
2+2 Ом	1,33 Ом
4+4 Ом	2,66 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,5 Ом
2+2 Ом	1 Ом
4+4 Ом	2 Ом

Сабвуферы параллельно, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	0,25 Ом
2+2 Ом	0,5 Ом
4+4 Ом	1 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,16 Ом
2+2 Ом	0,33 Ом
4+4 Ом	0,66 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,125 Ом
2+2 Ом	0,25 Ом
4+4 Ом	0,5 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	AAP-350.1D	AAP-550.1D	AAP-800.1D	AAP-1200.1D	AAP-1600.1D	AAP-2100.1D
Мощность RMS 4 Ом (Вт) – 14.4 В	135x1	210x1	270x1	470x1	650x1	800x1
Мощность RMS 2 Ом (Вт) – 14.4 В	210x1	350x1	480x1	770x1	1050x1	1350x1
Мощность RMS 1 Ом (Вт) – 14.4 В	350x1	550x1	790x1	1200x1	1600x1	2100x1
Мощность RMS 1 Ом (Вт) – 12 В	300x1	480x1	700x1	1080x1	1430x1	1820x1
Крутизна спада (дБ/Окт)	12	12	12	12	12	12
Фильтр высоких частот (Гц)	-	-	15-1 000	15-1 000	15-1 000	15-1 000
Фильтр низких частот (Гц)	35-180	35-180	80-20 000	80-20 000	80-20 000	80-20 000
Фильтр инфранизких частот	15-50	15-50	-	-	-	-
Регулировка уровня подъема баса (дБ)	0-12	0-12	0-12	0-12	0-12	0-12
Регулировка частоты подъема баса (Гц)	45	45	35-70	35-70	35-70	35-70
Диапазон частот (Гц)	15-180	15-180	15-20 000	15-20 000	15-20 000	15-20 000
Входная чувствительность (В)	0,2-6	0,2-6	0,2-6	0,2-6	0,2-6	0,2-6
Соотношение сигнал/шум (дБ)	100	100	100	100	100	100
Коэффициент демпфирования	≥210	≥210	≥210	≥210	≥210	≥210
Входной терминал подключения (AWG)	4 / 21,2	4 / 21,2	4 / 21,2	4 / 21,2	4 / 21,2	4 / 21,2
Выходной терминал подключения (AWG)	8 / 8,37	8 / 8,37	8 / 8,37	8 / 8,37	8 / 8,37	8 / 8,37
Рабочее напряжение (В)	9-15	9-15	9-15	9-15	9-15	9-15
Минимально допустимое сопротивление нагрузки (Ом)	1	1	1	1	1	1
Размеры (ДхШхВ мм)	125x160x63,5	125x160x63,5	135x160x63,5	145x160x63,5	145x160x63,5	175x160x63,5
Размеры (ДхШхВ дюйм)	4,92x6,3x2,5	4,92x6,3x2,5	5,31x6,3x2,5	5,7x6,3x2,5	5,7x6,3x2,5	6,9x6,3x2,5

*Номинальная мощность RMS при напряжении 14,4 V, THD 1%
**Номинальная мощность RMS при напряжении 12 V, THD 1%

8. ВОЗМОЖНЫЕ НЕИСПРАВНО СТИ И ИХ РЕШЕНИЯ

RU

Усилители Deaf Bonce являются высококачественными и технически совершенными продуктами, и зачастую проблемы возникают из-за неправильной эксплуатации, подключения неисправных компонентов или нехватки питания бортовой сети.

1) Усилитель не включается.

Решение проблемы: проверьте все контакты и наличие на клеммах усилителя 9-15 Вольт. Проверьте, подается ли на управляющий входусилителя "REM IN" положительный потенциал 12 Вольт.

2) Усилитель включается, но уходит в защиту (загорается индикатор защиты)

Решение проблемы: проверьте, нет ли короткого замыкания (КЗ) на выходе усилителя, к которому подключены сабвуферы. Убедитесь в правильности коммутации катушек сабвуфера, номинальное сопротивление катушек не должно быть ниже допустимого номинального сопротивления нагрузки усилителя. Проверьте напряжение питания усилителя, оно должно находиться в пределах 9-15 Вольт.

3) Усилитель включается, но на большой громкости уходит в защиту. Решение проблемы: возможно, не хватает питания усилителю. Убедитесь в том, что номинального тока генератора и емкости АКБ достаточно для питания данного усилителя. Проверьте, не перегрет ли усилитель. Проверьте сопротивление нагрузки.

4) Усилитель включается, но нет звука в сабвуфере.

Решение проблемы: проверьте правильность подключения усилителя, целостность межблочного кабеля, ГУ или сабвуфера.

9. КОМПЛЕКТАЦИЯ

1. Усилитель - 1 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.
4. Выносной регулятор - 1 шт.
5. Монтажный комплект - 1 шт.
6. Наклейка - 2 шт.

10. И Н Ф ОРМАЦ И Я ПО ГАРА Н Т ИЙНОМ У И С Е РВИСН О МУ ОБС Л У ЖИВАН И Ю

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

11. И Н Ф ОРМАЦИЯ ОБ УТИЛИ З АЦИИ ЭЛЕК ТРИЧЕ С КОГО И ЭЛЕК ТРОННОГО ОБОРУ ДО ВАНИЯ (ДЛЯ ЕВРОП ЕЙСКИХ СТ РАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТ ХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правила» доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
