| Тип продукта | Автомобильный сабвуфер |
| Размер конуса | 8 дюймов (20 см) |
| Импеданс | Двойная катушка 2+2 Ом или 4+4 Ом в зависимости от версии |
| RMS мощность | 600 Ватт |
| Пиковая мощность | 1200 Ватт |
| Частотный диапазон | 25 Гц - 500 Гц |
| Чувствительность | 85 дБ (1Вт/1м) |
| Материал конуса | Полипропилен, армированный стекловолокном |
| Материал подвеса | Бутилкаучук |
| Материал катушки | Медный провод на алюминиевом каркасе |
| Диаметр катушки | 2 дюйма (50 мм) |
| Диаметр магнита | 6 дюймов (150 мм) |
| Вес | 5,5 кг (12,1 фунта) |
| Размеры (диаметр x глубина) | 22,5 см x 18,5 см (8,9 x 7,3 дюйма) |
| Глубина установки | 16,5 см (6,5 дюйма) |
| Диаметр отверстия | 18,5 см (7,3 дюйма) |
| Рекомендуемый тип корпуса | Закрытый ящик или фазоинвертор (объем 30-50 литров) |
| Питание | Пассивное (требуется внешний усилитель) |
| Обслуживание | Протирать мягкой сухой тканью. Не использовать химические вещества. |
| Безопасность | Не подвергать воздействию влаги или экстремальных температур. Соблюдать номинальный импеданс. |
| Запчасти и ремонтопригодность | Катушка, центрирующая шайба, подвес и конус заменяемы профессионалом. |
| Гарантия | 1 год |
Часто задаваемые вопросы - Apocalypse AP-W80 Deaf Bonce
Вопросы пользователей о Apocalypse AP-W80 Deaf Bonce
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего динамик в формате PDF бесплатно! Найдите своё руководство Apocalypse AP-W80 - Deaf Bonce и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Apocalypse AP-W80 бренда Deaf Bonce.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse AP-W80 Deaf Bonce
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
MID-BASS SPEAKER
MID-BASS SPEAKER
CONTENTS
- Введение
- Меры предосторожности
- Способы подключения
- Рекомендуемые настройки усилителя, фильтрация
- Технические характеристики
- Размеры
- Комплектация
- Информация по гарантийному и сервисному обслуживанию
- Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)
GLOBAL SPONSOR
Благодарим Вас за приобретение продукции компании Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.
Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.
- Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
- Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
- Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
- При работе с инструментами соблюдайте технику безопасности.
- Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
- Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
- Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до +40 С. В случае конденсации влаги, дайте изделию просохнуть.
- При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
- Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
- Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
- Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
- Для защиты проводов используйте резиновые прокладки, если провод идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!
3. С ПО СО БЫ П ОД КЛ ЮЧ ЕН ИЯ
Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

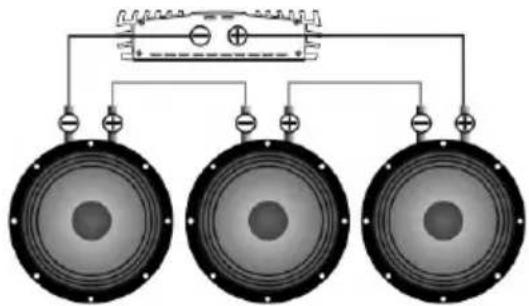

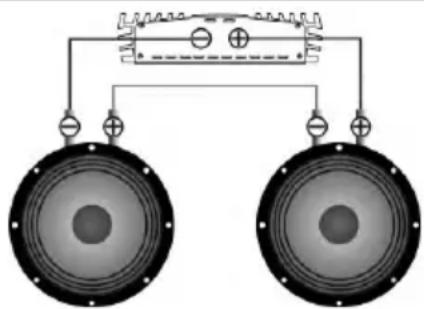

Пос ле дова те льно е со един ен ие аку ст ичес к их сис те м (дин ам иков)
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 НЧ | 8 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 НЧ | 12 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 НЧ | 16 Ом |

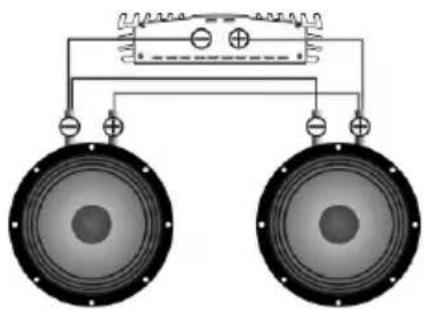

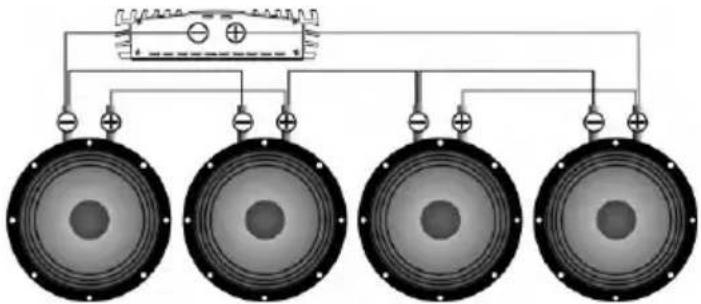

Параллельное соединение акустических систем (динамиков)
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 НЧ | 2 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 НЧ | 1.33 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 НЧ | 1 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 НЧ | 4 Ом |
ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

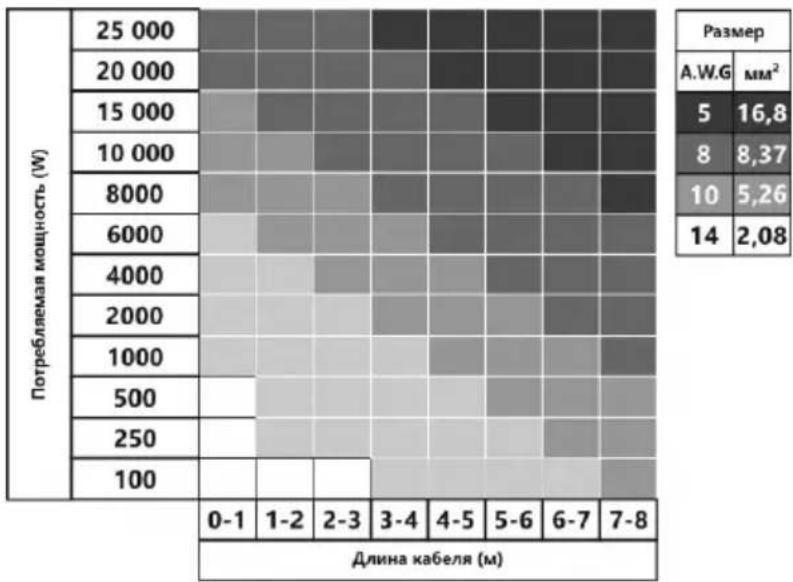

Выбор сечения акустических проводов
Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.
heatmap
| Потребляемая мощность (W) | 25 000 | 20 000 | 15 000 | 10 000 | 8000 | 6000 | 4000 | 2000 | 1000 | 500 | 250 | 100 | |---|---|---|---|---|---|---|---|---|---|---|---|---| | 0-1 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | | 1-2 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | | 2-3 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | | 3-4 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | | 4-5 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | | 5-6 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | | 6-7 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | | 7-8 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | A.W.G mm² 5 16,8 8 8,37 10 5,26 14 2,08От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемый уровень громкости ГУ не более 80%, чувствительность усилителя 50%.

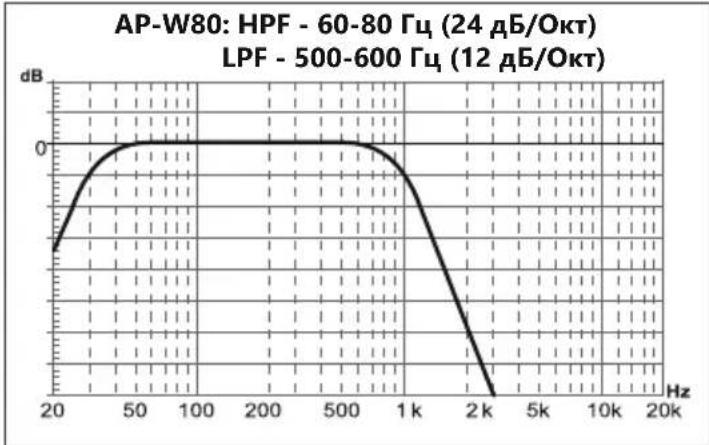

Рекомендуемые настройки фильтров:
Фильтр высоких частот HPF (Фильтр, который обрезает все частоты ниже частоты установки фильтра) - 60-80 Гц (24 дБ/Окт), или 120-160 Hz (12 dB/Oct)
Фильтр низких частот LPF (Фильтр, который обрезает все частоты выше частоты установки фильтра) - 500-600 Гц (12 дБ/Окт).
Рекомендуемые усилители: AAK-OGO2500.1D, AAK-OGO1500.2D, AAK-200.4D, AAK-180.4, MFC-120.2, MFC-90.4, MA-150.4, MA-130.4, MA-80.4, MA-50.4.
line
| Frequency (Hz) | Amplitude (dB) | | -------------- | -------------- | | 20 | -2.5 | | 50 | 0 | | 100 | 0 | | 200 | 0 | | 500 | 0 | | 1k | -1.5 | | 2k | -3.0 | | 5k | -4.5 | | 10k | -6.0 | | 20k | -7.5 |RU
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | AP-W80 |
| Размер | 8" |
| Материал подвеса | Ткань |
| Материал диффузора | Пресс. целлюлоза |
| Материал корзины | Литой алюминий |
| Материал магнита | Феррит |
| Мощность RMS | 250 Вт |
| Мощность MAX | 500 Вт |
| Диаметр звуковой катушки | 3" |
| Диапазон частот | 50 Гц - 1000 Гц |
ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА
| Impedance (OM) | 4 |
| SPL (ДБ) | 92.7 |
| Fs (Гц) | 51 |
| Vas (Л) | 7.41 |
| Qts | 0.51 |
| BL | 9.7 |
Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.


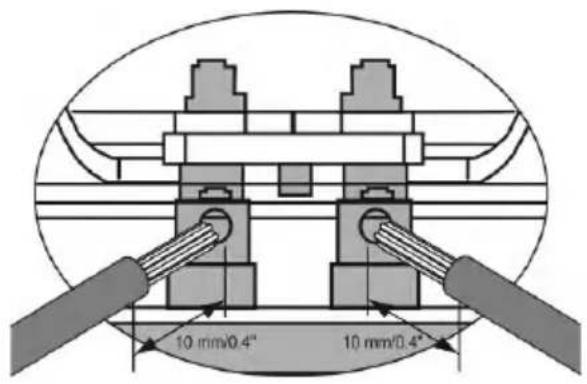

Ø 156 MM / 6.14" Ø 187 MM / 7.36" 90 MM / 3.54" 100 MM / 3.94" Ø 196 MM / 7.72" Ø 211 MM / 8.31" APOCALYPSEПодключение терминалов
- НЧ-Динамик - 1 шт.
- Инструкция пользователя - 1 шт.
- Гарантийный талон - 1 шт.
8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ
RU
Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.
9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)
Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
