Тип продукта	Плазменный телевизор
Размер экрана	42 дюйма
Разрешение экрана	1920 x 1080 (Full HD)
Соотношение сторон	16:9
Размеры (с подставкой)	1010 x 680 x 250 мм
Вес (с подставкой)	18,5 кг
Энергопотребление (типичное)	200 Вт
Энергопотребление в режиме ожидания	0,5 Вт
Входное напряжение	100-240 В переменного тока, 50/60 Гц
Входы HDMI	2
Порты USB	1
Компонентный видеовход	1
Композитный видеовход	1
Вход антенны RF	1
Выход звука	20 Вт (2 x 10 Вт)
Режимы изображения	Стандартный, Яркий, Кино, Игра
Пульт дистанционного управления	В комплекте
Совместимость с настенным креплением	VESA 400 x 400 мм
Класс энергоэффективности	Класс B
Инструкции по очистке	Протирать мягкой сухой тканью; избегать растворителей
Доступность запасных частей	Обращайтесь в авторизованные сервисные центры LG

Часто задаваемые вопросы - 42PN452D LG

Как подключить мой LG 42PN452D к саундбару?

Что делать, если экран телевизора мерцает?

Как обновить прошивку на моем LG 42PN452D?

Можно ли повесить LG 42PN452D на стену?

Почему телевизор сам выключается?

Как безопасно очистить плазменный экран?

Можно ли использовать телевизор в качестве монитора компьютера?

Какие аудиоформаты поддерживаются через USB?

Как сбросить телевизор до заводских настроек?

Каково энергопотребление LG 42PN452D?

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 42PN452D LG

Подключите телевизор к настенной антенной розетке с помощью телевизионного кабеля (75 Ω).

ПРИМЕЧАНИЕ

• Для подключения нескольких телевизоров используйте антенный разветвитель.
• При плохом качестве изображения правильно установите усилитель сигнала, чтобы обеспечить изображение более высокого качества.
• Если после подключения антенькачество изображение плохое, направьте антенну в правильном направлении.
• Антенный кабель и преобразователь в комплект поставки не входят.
• Поддерживаемый формат DTV Audio: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Қазақша

Подключите телевизионный кабель, подсоединенный к телевизору, к спутниковой антенной розетке (75 Ω).

Қазақша

Передача цифровых видео и аудио сигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью кабеля HDMI, как показано на следующем рисунке. Для подключения выберите любой входной порт HDMI. Используемый порт не имеет значения.

МЕЧАНИЕ

• Для получения наилучшего качества изображения рекомендуется подключать телевизор через HDMI.
• Используйте высокоскоростной кабель HDMI™ самой последней версии с функцией CEC (Customer Electronics Control).
• Высокоскоростные кабели HDMI™ тестируются на способность передачи сигнала высокой четкости с разрешением до 1080р и выше.
• Поддерживаемый формат HDMI Audio: Dolby Digital, PCM (до 192 кГц, 32кГц/4, 4,1кГц/48кГц/88кГц/96кГц/176кГц/192к Гц, DTS не поддерживается.)

Українська

Передача цифрового видеосигнала от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью кабеля DVI-HDMI, как показано на следующем рисунке. Для передачи аудиосигнала подключите аудиокабель.

ПРИМЕЧАНИЕ

• В зависимости от видеоплаты режим DOS может быть недоступен, если используется кабель HDMI-DVI.
- При использовании кабеля HDMI/DVI поддерживается только соединение Single link (одинарный режим).

Казакша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор.

Подключите внешнее устройство к телевизору с помощью компонентного кабеля, как показано на следующем рисунке.

МЕЧАНИЕ

- При неправильном подключении кабелей изображение может быть черно-белым или иметь искаженный цвет.

Қазақша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью композитного кабеля, как показано на следующем рисунке.

Казакша

Вместо встроенного динамика можно использовать дополнительную внешнюю аудиосистему.

Українська

Подключение цифрового оптического аудиоустройства

Передача цифрового оптического аудиосигнала от телевизора к внешнему устройству. Подключите внешнее устройство к телевизору с помощью оптического аудиокабеля, как показано на следующем рисунке.

• Не смотрите внутрь оптического выходного порта. Попадание лазерного луча в глаза может повредить зрение.
• Функция аудио с АСР (защита от копирования аудио) может блокировать вывод аудио на цифровые выходы.

ПРИМИТКА

Подключите к телевизору USB-устройство хранения данных, например устройство флэшпамяти USB, внешний жесткий диск или USB-устройство для чтения карт памяти и откройте меню My Media для использования различных мультимедийных файлов.

Казакша

Просмотр зашифрованных (платных) служб в режиме цифрового ТВ. Эта функция доступна не во всех странах.

МЕЧАНИЕ

- Проверьте, правильно ли установлен модуль CI в разъем для карты PCMCIA. Неправильная установка модуля может привести к повреждению телевизора и разъема для карты PCMCIA.

Казакша

Для передачи аналоговых видео- и аудиосигналов от внешнего устройства на телевизор подключите внешнее устройство к телевизору с помощью кабеля Euro Scart, как показано на следующем рисунке.

Тип выходаТекущийрежимввода	AV1(ТВ-выход ^1 )
Цифровое ТВ Цифровое ТВ
Аналоговое ТВ, AV	Аналоговое ТВКомпон
HDMI

1 ТВ-выход. Вывод аналогового или цифрового ТВ-сигнала.

ПРИМЕЧАНИЕ

- Используемый кабель Scart Euro должен иметь защиту сигнала.

Українська

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства. Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

ПРИМЕЧАНИЕ

• Процесс подключения внешнего устройства отличается в зависимости от модели.
• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.
• При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.
• Инструкции по эксплуатации см. в документации внешнего устройства.
• При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.
• В режиме РС (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода РС другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню PICTURE (КАРТИНКА) так, чтобы изображение стало четким.
• В режиме РС (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеоплаты.

Қазақша

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

PDP телевизор

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

Продукт, сертифицированный до 15 февраля 2013 г.

Продукт, сертифицированный после 15 февраля 2013 г.

СОДЕРЖАНИЕ

3 ЛИЦЕНЗИИ

3 ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

3 НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

4 ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

10 ПРОЦЕДУРА УСТАНОВКИ

10 СБОРКА И ПОДГОТОВКА К РАБОТЕ

10 Распаковка

14 Принадлежности, приобретаемые отдельно

15 Элементы и кнопки

16 Поднятие и перемещение телевизора

17 Установка на столе

18 Крепление на стене

19 ПУЛЬТ ДУ

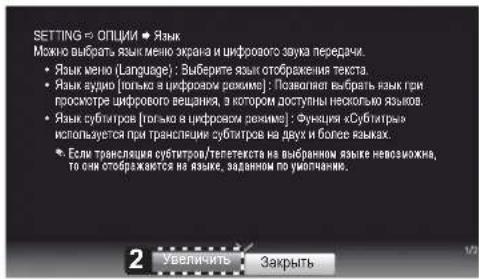

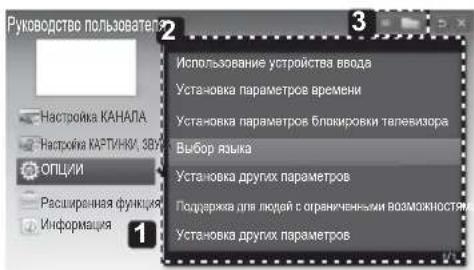

20 ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

21 ОБСЛУЖИВАНИЕ

21 Чистка телевизора

21 - Экран, рамка, корпус и подставка

21 - Кабель питания

21 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРЕДУПРЕЖДЕНИЕ!

- Несоблюдение указанных мер предосторожности может привести к серьезной травме, несчастному случаю или смертельному исходу.

ВНИМАНИЕ!

- Несоблюдение указанных мер предосторожности может привести к легкой травме или повреждению устройства.

ПРИМЕЧАНИЕ

- Примечание помогает понять безопасный способ использования устройства и следовать ему. Пожалуйста, внимательно прочитайте это примечание, прежде чем использовать устройство.

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

DOLBY. DIGITAL PLUS

Изготовлено по лицензии компании Dolby Laboratories.

“Долби” и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

«Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI

High-Definition Multimedia Interface, а также логотип HDMI Logo в США и других

странах принадлежат компании HDMI Licensing, LLC».

СВЕДЕНИЯ О DIVX VIDEO: DivX® — это цифровой формат видео, созданный компанией DivX, LLC, дочерней компанией Rovi Corporation.

Данное устройство имеет официальную сертификацию DivX Certified® для воспроизведения видео DivX. Посетите веб-сайт divx.com для получения дополнительной информации и загрузки программного обеспечения для преобразования видео в формат DivX.

СВЕДЕНИЯ О DIVX VIDEO-ON-DEMAND. Для воспроизведения фильмов DivX Video-on-Demand (VOD) устройство DivX Certified® должно быть зарегистрировано. Чтобы получить код регистрации, перейдите в раздел DivX VOD меню настройки устройства. Для получения дополнительной информации о выполнении регистрации перейдите по адресу: vod.divx.com.

"DivX Certified® для воспроизведения видео DivX® с разрешением до HD 1080р, включая содержимое со статусом Premium".

"DivX®, DivX Certified® и соответствующие логотипы являются товарными знаками компании Rovi Corporation или ее дочерних компаний и используются по лицензии."

«Защищено одним или несколькими из следующих патентов: 7,295,673; 7,460,668; 7,515,710; 7,519,274»

ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.ige.com.

Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах.

LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: [e-mail]. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Чтобы получить информацию о настройке внешнего устройства управления, посетите сайт www.lg.com

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем пользоваться устройством, внимательно прочитайте эти инструкции по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ!

• Не размещайте телевизор и пульт ДУ в следующих местах:
• под воздействием прямых солнечных лучей;
• в местах с повышенной влажностью, например, в ванной комнате;
• вблизи источников тепла, например, печей, обогревателей и др.;
• вблизи кухонных столов или увлажнителей, где на них легко может попасть пар или масло;
• в местах, не защищенных от дождя или ветра;
• вблизи сосудов с водой, например, ваз.
  Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства.

- Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли.

Это может привести к пожару.

- Сетевая вилка служит для отключения устройства. Вилка должна оставаться исправной.

- Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт пылью, как следует просушите вилку или сотрите со шнура пыль.

Избыточная влага может привести к поражению электрическим током.

- Розетка, к которой подключается устройство, должна быть заземлена (кроме незаземляемых устройств).

Иначе возможно поражение электрическим током или иная травма.

- Плотно вставляйте кабель питания в разъем. Если кабель питания вставлен неплотно, может возникнуть пожар.

- Кабель питания не должен соприкасаться с такими предметами, как нагреватели.

Это может привести к пожару или поражению электрическим током.

- Не следует ставить тяжелые предметы или сам телевизор на шнур питания.

Это может привести к пожару или поражению электрическим током.

- Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх. Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током.

- При монтаже телевизора на стену следует убедиться, что телевизор не висит на кабеле питания и сигнальных кабелях. Это может стать причиной пожара или поражения электрическим током.

- Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей. Это может привести к возгоранию по причине перегрева.

- При подключении внешних устройств следите за тем, чтобы телевизор не упал или не опрокинулся. Это может привести к травме или повреждению телевизора.

- Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей. Влагопоглощающий материал может нанести вред при проглатывании. При случайном попадании материала внутрь следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей месте.

- Не разрешайте детям забираться или держаться за телевизор. Телевизор может упасть, что может привести к тяжелым травмам.

- Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их. Если это произошло, немедленно обратитесь за медицинской помощью.

- Когда кабель питания вставлен в розетку, не вставляйте проводник (например, металлическую спицу) в другой конец кабеля. Кроме того, не прикасайтесь к другому концу кабеля питания, когда кабель вставлен в розетку. Возможно поражение электрическим током. (в зависимости от модели)

- Не размещайте и не храните горючие вещества около устройства. Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.

- Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройства Возможно поражение электрическим током, пожар или травмы. Если в устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр.

- Не распыляйте воду на устройство и не очищайте его горючими веществами (бензин или растворитель). Возможно поражение электрическим током или пожар.

- Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану. Несоблюдение этих мер предосторожности может привести к травме или повреждению устройства.

- Не прикасайтесь к устройству или антенне во время грозы. Возможно поражение электрическим током.

- Не прикасайтесь к стенной розетке в случае утечки газа. Откройте окна и проветрите помещение. Искра может вызвать пожар, и вы можете получить ожог.

- Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство. Возможно поражение электрическим током или пожар. Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.

- Если произойдет что-либо из перечисленного, немедленно отключите устройство от электросети и обратитесь в сервисный центр: - Устройство было подвергнуто электрическому разряду. - Устройство было повреждено. - В устройство попали посторонние предметы. - Из устройства шел дым или странный запах. Это может привести к пожару или поражению электрическим током.

- Если вы не собираетесь пользоваться устройством в течение длительного времени, отсоедините от него кабель питания. Пыль может вызвать пожар, а в результате нарушения изоляции может произойти утечка тока, поражение электрическим током или пожар.

- На устройство не должны попадать капли жидкости или брызги. Нельзя также ставить на него предметы, наполненные жидкостью (например, вазы).

ВНИМАНИЕ!

- Установите устройство в месте, где нет радиопомех.

- Следует обеспечить достаточное расстояние между наружной антенной и кабелем питания во избежание их соприкосновения даже в случае падения антенны. Это может привести к поражению электрическим током.

- Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неполной опорой. Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой травму или повреждение устройства.

- При установке телевизора на подставку нужно предпринять меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к травме.

- Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительные детали) на его задней панели. При установке устройства на стене с помощью настенного монтажного кронштейна (дополнительные детали) надежно закрепите его во избежание падения устройства.

- Используйте только крепления / аксессуары, рекомендованные изготовителем.

- Для установки антенны обратитесь к квалифицированному специалисту. Самостоятельная установка может привести к пожару или поражению электрическим током.

- При просмотре телевизора рекомендуется соблюдать расстояние, равное не менее 2—7 диагоналям экрана телевизора. Просмотр телевизора в течение длительного времени может привести к снижению остроты зрения.

- Используйте только указанный тип батарей. Несоблюдение этого требования может привести к повреждению пульта ДУ.

- Не используйте новые батареи вместе со старыми. Это может привести к перегреву и протечкам батарей.

- Элементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или электрических обогревателей.

- НЕ вставляйте неперезаряжаемые элементы питания в зарядное устройство.

- Между пультом ДУ и датчиком не должно быть никаких предметов.

- Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким.

- При подключении внешних устройств, таких как игровые консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину. Иначе устройство может упасть, что приведет к травме или повреждению устройства.

- Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розетки (не используйте вилку для включения). Это может стать причиной механического отказа или поражения электрическим током.

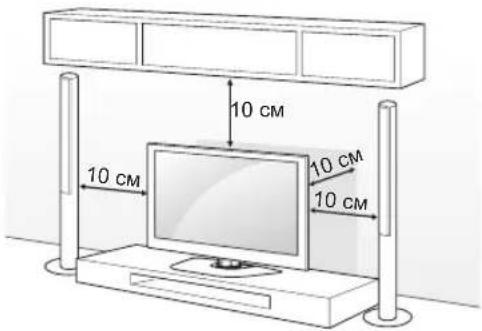

- Соблюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:

• Расстояние между телевизором и стеной должно быть не менее 10 см.
• Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).
• Не устанавливайте устройство на ковер или подушку.
• Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой.
• Иначе может произойти возгорание.

- Не прикасайтесь к вентиляционным отверстиям при просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться. Это не влияет на работу или производительность устройства.

- Периодически осматривайте кабель устройства и в случае видимого износа или повреждения выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию.

• Не допускайте скопления пыли на контактах разъемов или на розетке. Это может привести к пожару.
• Не допускайте физического или механического воздействия на шнур электропитания, а именно перекручивания, завязывания, перегибания шнура. Не зажимайте шнур дверью и не наступайте на него. Обращайте особое внимание на вилки, стенные розетки и точки соединения провода с устройством.
• Не нажимайте сильно на панель рукой или острым предметом (гвоздем, карандашом или ручкой). Не царапайте панель.

• Старайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного периода времени. Это может вызвать временные искажения на экране.
• При чистке устройства и его компонентов сначала отсоедините вилку шнура питания от розетки, а затем протрите устройство мягкой тканью. Применение избыточных усилий может привести к появлению царапин или обеспеччиванию поверхности. Не распыляйте воду и не протирайте устройство мокрой тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке).

- Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока даже при выключении с помощью переключателя питания.

• Отключая прибор от электрической розетки, беритесь рукой за вилку. Отсоединение проводов внутри кабеля может привести к возгоранию.
• При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания, антенные кабели и остальные подключаемые кабели. Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения электрическим током.

- Перемещение или распаковку устройства следует производить двум людям, т.к. оно тяжелое. Иначе возможно получение травмы.

- Раз в год отдавайте устройство в сервисный центр для чистки его внутренних частей. Накопившаяся пыль может привести к механическому повреждению.

- Любое обслуживание должны производить квалифицированные специалисты. Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили).

- Если устройство кажется холодным на ощупь, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке.

- ЖК-панель — это высокотехнологичное изделие с матрицей с разрешением от 2 до 6 миллионов пикселов. На панели могут появляться мелкие черные точки и/или яркие цветные точки (красные, синие или зеленые) размером 1 ppm. Это не является неисправностью и не влияет на производительность и надежность устройства. Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения.

- В зависимости от места просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться. Этот происходит ввиду особенностей строения панели. Это не связано с производительностью устройства и не является неисправностью.

- Отображение неподвижного изображения (например, логотипа вещаемого канала, экранного меню, сцены из видеогры) в течение длительного времени может привести к повреждению экрана и появлению остаточного изображения. Настоящая гарантия на устройство не распространяется на появление остаточного изображения. Не допускайте отображения статичного изображения в течение длительного времени (двух и более часов для ЖК-телевизоров, одного и более часов для плазменных телевизоров). Кроме того, остаточное изображение по краям экрана может появиться при просмотре изображения в формате 4:3 в течение длительного периода времени. Эта проблема также встречается в сторонних продуктах, и не является поводом для обмена или денежного возмещения.

• Звуки, издаваемые устройством

Треск: треск, который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных температурной деформации. Гудение электрической цепи/жужжание панели: из высокоскоростной коммутационной схемы устройства может исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность продукта.

РИМЕЧАНИЕ

• Приведенное изображение может отличаться от вашего телевизора.
• Экранное меню вашего телевизора может незначительно отличаться от изображенного на рисунке.
• Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.
  • В дальнейшем этот телевизор может получить новые функции.
• Для снижения энергопотребления переключайте телевизор в режим ожидания. Если какое-то время телевизор не смотрят, следует выключить его, чтобы снизить потребление энергии.
• Энергопотребление во время использования может быть значительно снижено путем уменьшения яркости изображения. При этом будут снижены и эксплуатационные расходы.

ПРОЦЕДУРА УСТАНОВКИ

1 Откройте упаковку и убедитесь в наличии полного комплекта аксессуаров
2 Подсоедините подставку к телевизору.
3 Подключите внешнее устройство к телевизору.

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в инструкции могут отличаться от данного устройства и его элементов.

ВНИМАНИЕ!

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.
• Иначе при повреждении или получении травм гарантия на данное устройство не распространяется.
• На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

Пульт ДУ и батареи (AAA)
(см. стр. 19)

Руководство
пользователя Кабель питания

Ферритовый
сердечник
(в зависимости от
модели)
(см. стр. 12)

Фиксатор кабеля
питания
(в зависимости от
модели)
(см. стр. А-4)

Винт для
настольной
подставки
(только для
42PN45**)
(см. стр. 17)

M4 × 14
(Только для
42PN45**)
(см. стр. А-3)

Винты для сборки

M5 x 16
(Только для 50PN45**,
50/60PN65**)
(см. стр. А-3)

Винты для сборки

Стойка / Основание
(см. стр. А-3)

Защитная крышка
(Только для
50PN45**,
50PN65**)
(см. стр. А-4)

ИЛИ

Изолятор
(в зависимости от
модели)
(см. стр. 13)

РИМЕЧАНИЕ

• Комплектация вашего продукта может отличаться в зависимости от модели.
• Спецификации продуктов или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций продукта.

Использование ферритового кольца

• При наличии двух ферритовых сердечников выполните действия, как показано на рис. 1-1 и рис. 2.
• При наличии трех ферритовых сердечников выполните действия, как показано на рис. 1-2 и рис. 2.
• При наличии порта ЛВС см. изображение 3.

1 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле Одмания раз намотайте кабель питания на ферритовый сердечник.

Поместите фкрритовый сердечник рядом со штепсельной вилкой.

[со штепсельной вилкой]

[с телевизором]

Поместите ферритовый сердечник рядом с телевизором и штепсельной вилкой.

[со штепсельной вилкой]

[с телевизором]

[Рис. 1-2]

(Черный) [Вид ферритового сердечника в разрезе]

2 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле. Поместите ферритовый сердечник рядом с телевизором.

Один раз намотайте компонентный кабель Y, Pb, Pr, L, R на ферритовый сердечник.

[с внешним устройством]

10 MM(+ / - 5 MM)

[с телевизором]

[Рис. 2-1]

Соберите и свяжите компонентный кабель Y, Pb, Pr, L, R и Scart кабеля ферритовый сердечник.

[с внешним устройством]

Один раз намотайте аудиокабель ПК на ферритовый сердечник.

[с внешним устройством]

10 MM(+ / - 5 MM)

[с телевизором]

[Рис. 2-3]

(Черный) [Вид ферритового сердечника в разрезе]

3 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле ЛВС. бмотайте кабель ЛВС один раз вокруг ферритового сердечника В и три раза — вокруг ферритового сердечника А. Разместите ферритовый сердечник вблизи телевизора и внешнего устройства.

[с телевизором]

B A [Рис. 3]

[с внешним устройством]

A (Серый)	B (Серый)

[Вид ферритового сердечника в разрезе]

• Для оптимального соединения кабели HDMI и USB-устройства должны иметь кайму толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель с поддержкой USB 2.0, если кабель USB или флэш-накопитель USB не входит в порт USB на вашем телевизоре.

*A 10 MM *B 18 MM

РИМЕЧАНИЕ

- Руководство по установке антенного изолятора

- Используйте для установки телевизора в месте, где существует разность потенциалов между телевизором и GND (землей) сигнала антенны.

» Если существует разность потенциалов сигнала антенны между телевизором и GND (землей), то контакт антенны может сильно нагреться, а перегрев может привести к несчастному случаю.

- Безопасность во время просмотра телевизора можно увеличить путем эффективного снятия напряжения электропитания с телевизионной антенны. Рекомендуется прикрепление изолятора к стене. Если изолятор невозможно прикрепить к стене, прикрепите его к телевизору. Избегайте отсоединения антенного изолятора после его установки.

- Сначала убедитесь, что телевизионная антенна подключена.

Подсоедините окончание изолятора к розетке кабеля/антенны, а другой его конец к телевизору или цифровой приставке.

"Оборудование, подключенное к заземлению через сеть или с помощью другого оборудования с подключением к заземлению и к системе кабельного вещания с помощью коаксиального кабеля может в некоторых случаях создать опасность пожара. Подключение к системе кабельного вещания должно осуществляться через устройство, обеспечивающее электрическую изоляцию ниже определенного диапазона частот (гальванический разъединитель, см. EN 60728-11)"

При использовании изолятора РЧ может произойти небольшая потеря чувствительности сигнала.

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления. Для приобретения этих принадлежностей обратитесь к дилеру. Данные устройства работают только с совместимыми моделями.

Совместимость	PN45** PN65**
Аудиоустройство LG···

Название модели или ее конструкция может изменяться в зависимости от функциональных обновлений, решения производителя или от его политики.

Элементы и кнопки

Экран Динамики Датчик дистанционного управления Индикатор питания Кнопки

Кнопка Описание
∅	Включение или выключение устройства.
√	Выбор подсвеченного пункта меню или подтверждение ввода.
S	Переход в главное меню или сохранение введенных данных и выход из меню.
↙	Изменение источника входного сигнала.
- +	Настройка громкости.
√ ∧	Прокрутка по списку сохраненных каналов.

Поднятие и перемещение телевизора

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

ВНИМАНИЕ!

• Избегайте касания экрана, так как это может привести к его повреждению.
• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.
  • Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.
• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

- Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не дотрагивайтесь до прозрачной части, динамика или области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.
• При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

- При транспортировке не подвергайте телевизор тряске или избыточной вибрации.

- При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.

- Не оказывайте чрезмерного давления на каркас рамы, ведущего к ее сгибанию / деформации, так как это может привести к повреждению экрана.

Установка на столе

1 Поднимите и вертикально установите телевизор на столе.

- Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

10 cm 10 cm 10 cm 10 cm

2 Подключите шнур питания к розетке.

ВНИМАНИЕ!

- Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

Закрепление телевизора на столе

Закрепите телевизор на столе для предотвращения наклона вперед, повреждения и потенциального травмирования.

Для закрепления телевизора на столе вставьте и затяните комплектный винт на задней панели подставки.

(только для 42PN45**)

- Для предотвращения опрокидывания телевизор должен быть прикреплен к столу или стене согласно инструкциям по монтажу. Опрокидывание, тряска или раскачивание телевизора может привести к травме.

Регулировка угла обзора телевизора

(этот компонент доступен не для всех моделей.) Поверните телевизор на 20 градусов влево или вправо для улучшения видимости с места просмотра.

20° 20°

ВНИМАНИЕ!

- При регулировке угла обзора устройства будьте осторожны, чтобы не прищемить пальцы. - Не допускайте защемления рук или пальцев, т.к. это может привести к травме. При слишком большом наклоне телевизор может упасть, что приведет к его повреждению или травме.

Закрепление телевизора на стене

(этот компонент доступен не для всех моделей.)

1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ на задней панели телевизора.

- Если в местах для болтов с ушками уже установлены другие болты, то сначала вывинтите их.

2 Закрепите кронштейны на стене с помощью болтов. Совместите кронштейн и болты с ушками на задней панели телевизора.
3 Крепким шнуром надежно привяжите болты с ушками к кронштейнам. Убедитесь в том, что шнур расположен горизонтально.

ИМАНИЕ!

- Следите за тем, чтобы дети не забирались и не висели на телевизоре.

ИМЕЧАНИЕ

- Используйте платформу или шкаф достаточно большой и прочный, чтобы выдержать вес устройства. - Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного дилера.

Крепление на стене

Осторожно прикрепите настенный кронштейн (приобретаемый отдельно) к задней части телевизора и прикрепите его к прочной стене перпендикулярно полу. Для монтажа телевизора на стены из других строительных материалов обращайтесь к квалифицированным специалистам. Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене.

10 cm 10 cm 10 cm 10 cm

Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно (кронштейн для настенного крепления)

Модель	42/50PN45**50/60PN65**
VESA (A x B) 400 x 400
Стандартный винт	M6
Количество винтов	4
Кронштейн для настенного крепления	PSW420BX

A B

ВНИМАНИЕ!

• Перед перемещением и установкой телевизора отключите кабель питания. Несоблюдение этого правила может привести к поражению электрическим током.
• Установка телевизора на потолок или наклонную стену может привести к его падению и получению травмы. Следует использовать одобренный кронштейн LG для настенного крепления и обратиться к местному дилеру или квалифицированному специалисту.
• Не заворачивайте винты с избыточной силой, т.к. это может привести к повреждению телевизора и потере гарантии.
• Следует использовать винты и настенные крепления, отвечающие стандарту VESA. Гарантия не распространяется на повреждения или травмы, полученные в результате неправильного использования или использования неправильных аксессуаров.

ИМЕЧАНИЕ

• Следует использовать винты, указанные в спецификации для винтов стандарта VESA.
• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.
• Настенный кронштейн является дополнительным аксессуаром. Дополнительные аксессуары можно приобрести у местного дилера.
• Длина винтов может зависеть от кронштейна для настенного крепления. Убедитесь в том, что винты имеют соответствующую длину.
• Дополнительная информация приведена в руководстве к кронштейну для настенного крепления.

ПУЛЬТ ДУ

Описания в данном руководстве относятся к кнопкам на пульте ДУ.

Внимательно прочитайте настоящее руководство и правильно используйте телевизор. Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В ААА) с учетом+и (указанных на наклейке в отсеке, и закройте крышку отсека. Для излечения батарей выполните действия по их установке в обратном порядке.

ВНИМАНИЕ!

- Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ

Направляйте пульт ДУ на телевизор.

SUBTITLE AV MODE RATIO INPUT 1 2 3 4 5 6 7 8 9 LIST 0 Q VIEW + - FAV GUIDE PAGE MUTE T.OPT TEXT INFO T.OPT SETTINGS ▲ Q MENU OK ► EXIT BACK ▼ OUTPUTK AD ■

POWER Включение и выключение телевизора.

SUBTITLE Повторное отображение наиболее часто используемых в цифровом режиме субтитров.

AV MODE (РЕЖИМ AV) Выбор режима AV

RATIO Изменяет размеры изображения.

INPUT (ВХОД) Изменение источника входного сигнала; включение телевизора

TV/RAD Выбор радио-, телепрограммы или программы цифрового телевидения.

LIST (СПИСОК) Доступ к списку сохраненных программ.

Q.VIEW Возврат к ранее просматриваемой программе.

FAV Доступ к списку избранных программ.

GUIDE Показ программы передач.

MUTE Выключение звука

TEXT, T.OPT Эти кнопки используются для работы с телетекстом.

PAGE Переход к предыдущему или следующему экрану.

INFO ⓘ Отображение информации о текущей программе и экране.

SETTINGS Открытие главного меню.

Q. MENU Открывает быстрое меню.

ОК ☑ Выбор меню или параметров и подтверждение ввода.

Кнопки навигации (вверх/вниз/влево/вправо) Прокрутка меню или параметров

ВАСК Возврат на предыдущий уровень.

EXIT (ВЫХОД) Закрытие всех окон просмотра на экране и возврат к просмотру

SIMPLINK Доступ к видеоустройствам, подключенным с помощью кабеля HDMI, через функцию HDMI-CEC. Открывает меню «SIMPLINK».

AD Включение или выключение описания аудио.

II(FREEZE) Останавливает текущее изображение при просмотре с ТВ, входа AV, компонентного, или HDMI.

Кнопки управления ■, ▶, II, ◀, ▶ Управление в меню «МОИ МУЛЬТИМЕДИА» или меню SIMPLINK-совместимых устройств (USB, SIMPLINK).

Цветные кнопки Эти кнопки используются для работы с телетекстом (только для моделей телевизоров, поддерживающих ТЕЛЕТЕКСТ) или для редактирования программ. (: Красная, : Зепеная, : Желтая, : Синяя)

ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

Руководство пользователя облегчает доступ к подробной информации о телевизоре.

1 Для доступа к главному меню нажмите кнопку SETTINGS.
2 Для доступа к меню Поддержка клиента нажмите КРАСНУЮ кнопку.
3 С помощью кнопок навигации перейдите к элементу Руководство пользователя и нажмите кнопку ОК.

КАРТИНКА СОЖ НАСТРОЖКИ ВРЕМЯ ВХОДОПЦИЯ МЕЛОЖКИ/МЕБИКА

Обновление ПО Графический тест Звуковой тест Тест сигнала Инф. о продукте/услуге Руководство пользователя Закрыть

Руководство пользователя 1 ОПЦИИ > Выбор языка ОПЦИИ ЗЕТВОГО « ОПЦИИ» Ная Посударственная языка в Europe и сизулировке языка посред. • Ярос неють (длягараж); Ярос веряя от чистуемся языка • Ярос ресурсами на сизулировке языка; Ярос неють заубить языка при проступен сизулировке языка на сизулировке языка на сизулировке языка • Ярос неють (длягараж); Ярос веряя от чистуемся языка • Ярос ресурсами на сизулировке языка на сизулировке языка на сизулировке языка • Ярос неють (длягараж); Ярос веряя от чистуемся языка на сизулировке языка на сизулировке языка 2 Увеличить Закрьть

SETTING = ОПЦИИ • Язык Можно выбрать язык меню экрана и цифрового звука передачи. • Язык меню (Language) : Выбере язы отображения текста • Язык видео [полько в цифровом режиме] : Позволяет выбрать язык при просмотре цифрового ведания, а котором доступны несколько языков. • Язык субитиров [полько в цифровом режиме] : Функция «субитры» используется при транспция субитиров на двух и более языках. • Если транспляция субитиров/теллекта на выбранном языке невозможна, то они отображаются на языке, заданном по умолчание. 2 Увеличить Закрыть

1 Отображение описания выбранного меню.
Для перехода между страницами можно воспользоваться ▲ ▼.

2 Увеличение или уменьшение изображения на экране.

Руководство пользователя Настройка КАНАЛА Настройка КАРТИНКУ, ЗВУ ОПЦИИ Расширенная функция Информация Использование устройства ввода Установка параметров времени Установка параметров блокировки телевизора Выбор языка Установка других параметров Поддержка для людей с ограниченными возможностям Установка других параметров

1 Дает возможность выбрать требуемую категорию.

2 Дает возможность выбрать требуемый элемент. Для перехода между страницами можно воспользоваться ▲ ▼.

3 Обеспечивает просмотр описания нужной функции в указателе.

1 Дает возможность выбрать требуемую категорию.

2 Дает возможность выбрать требуемый элемент. Для перехода между страницами можно воспользоваться ▲ ▼.

3 Обеспечивает просмотр описания нужной функции в указателе.

ОБСЛУЖИВАНИЕ

Чистка телевизора

Для сохранения превосходного качества изображения и длительного срока службы продукта необходимо регулярно чистить телевизор.

!ВНИМАНИЕ!

• Перед очисткой телевизора выключите питание и отключите шнур питания и другие кабели.
- Если телевизор не используется в течение длительного времени, отключите шнур питания от розетки, чтобы избежать повреждения из-за разряда молнии или скачка напряжения.

Экран, рамка, корпус и подставка

• Для удаления пыли или незначительных загрязнений используйте сухую, чистую и мягкую ткань.
• Для удаления значительных загрязнений протирайте поверхность мягкой тканью, смоченной в чистой воде или мягком растворе моющего средства. После этого сразу же протрите экран и рамку сухой тканью.

!ВНИМАНИЕ!

• Всегда избегайте касания экрана, так как это может привести к его повреждению.
• Не нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами, так как это может привести к появлению царапин на экране и искажению изображения.
• Не используйте химические вещества, так как это может привести к повреждению поверхности.
• Не наносите жидкость непосредственно на поверхность. При попадании воды внутрь корпуса телевизора существует риск возникновения пожара, поражения электрическим током и неисправности.

Кабель питания

Регулярно очищайте шнур питания от накопившейся пыли или грязи.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Решение
Невозможно управлять телевизором с помощью пульта ДУ.	Проверьте датчик ДУ на телевизоре и повторите попытку.Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.Убедитесь, что батареи находятся в рабочем состоянии и правильно установлены (✝, ⚠).⊖⊖
Отсутствуют изображение и звук.	Убедитесь в том, что телевизор включен.Убедитесь в том, что шнур питания подключен к розетке.Убедитесь в том, что розетка работает, подключив к ней другие устройства.
Телевизор неожиданно выключается.	Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.Проверьте, включена ли функция Auto Sleep (Автоматический переход в "спящий" режим) в меню Time (Время).Если телевизионный сигнал отсутствует в течение 15 минут, телевизор выключается автоматически.
При подсоединении к компьютеру (HDMI DVI), отображается сообщение "Нет сигнала" или "Неверный формат".	Выключение/включение телевизора с помощью пульта ДУ.Повторное подключение кабеля HDMI.Перезапустите компьютер, пока телевизор включен.

ИЕЛЕНУШЫ НУСКАУЛЫFЫ

ПЛАЗМАЛЫК ТЕЛЕДИДАР

3 АШЫК МЭТИН БАГДАРЛАМАЛЬИК КУРАЛ ЕСКЕРТУІ

3 СЫРТКЫ БАСКАРУ КУРЫЛГЫСЫН ОРНАТУ

4 ҚАУІПСІЗДІК ЖӨНІНДЕГІ НЎСҚАУЛАР

10 ОРНАТУ ПРОЦЕДУРАСЫ

19 КАШЫКТАН БАСКАРУ КУРАЛЫ

21 ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

АШЫК МЭТИН БАГДАРЛАМАЛЬИК КУРАЛ ЕСКЕРТУІ

СЫРТКЫ БАСКАРУ КУРЫЛГЫСЫН ОРНАТУ

Курастыру бурандасы (Тек 42PN45**) (А-3 бетті караныз)

Курастыру бурандасы (Тек 50PN45**, 50/60PN65**) (А-3 бетті караньз)

КАШЫКТАН БАСКАРУ КУРАЛЫ

ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

Теледидарды тазалау

ПОСІБНИК КОРИСТУВАЧА

Плазмовий телевізор

ЗБУКИЕНЯ ЗБУК ВСТАНОВЛЕНИЯ ЧАС ПАРАМЕТРИБ ОСКУВЬЖИЯ МОЛ МУЛЬТАМЕГИЯ Начальность OK(O)~ щоб навытущим экраснан
